Как читать принципиальные электрические схемы для новичков

Для начинающих электронщиков важно понимать, как работают детали, как их рисуют на схеме и как разобраться в схеме электрической принципиальной. Для этого нужно сперва ознакомиться с принципом работы элементов, а как читать схемы электроники я расскажу в этой статье на примерах популярных устройств для начинающих.

Схема настольной лампы и фонарика на светодиоде

Схема – это рисунок на которых с помощью определенных символов изображаются детали схемы, линиями – их соединения. При этом, если линии пересекаются – то контакта между этими проводниками нет, а если в месте пересечения присутствует точка – это узел соединения нескольких проводников.

Кроме значков и линий на схеме изображены буквенные обозначения. Все обозначения стандартизированы, в каждой стране свои стандарты, например в России придерживаются стандарта ГОСТ 2.710-81.

Начнем изучение с простейшего – схемы настольной лампы.

Схемы не всегда читают слева направо и сверху вниз, лучше идти от источника питания. Что мы можем узнать из схемы, посмотрите в правую её часть.

– значит питание переменным током.

Рядом написано «220» – напряжением в 220 В. X1 и X2 – предполагается подключение в розетку с помощью вилки. SW1 – так изображается ключ, тумблер или кнопка в разомкнутом состоянии. L – условное изображение лампочки накаливания.

Краткие выводы:

На схеме изображено устройство, которое подключается к сети 220 В переменного тока с помощью вилки в розетку или других разъёмных соединений. Есть возможность отключения с помощью переключателя или кнопки. Нужно для питания лампы накаливания.

С первого взгляда кажется очевидным, но специалист должен уметь сделать такие выводы глядя на схему без пояснений, это умение даст возможность выносить диагноз неисправности и устранять её или же собирать устройства с нуля.

Перейдем к следующей схеме. Это фонарик с питанием от батарейки, в качестве излучателя в нём установлен светодиод.

Взгляните на схему, возможно, вы увидите новые для себя изображения. Справа изображен источник питания, так выглядит батарейка или аккумулятор, длинный вывод это плюс другое название – Катод, короткий – минус или Анод. У светодиода к аноду (треугольная часть обозначения) подключается плюс, а к катоду (на УГО выглядит как полоска) – минус.

Это нужно запомнить, что у источников питания и потребителей названия электродов наоборот. Две исходящие от светодиода стрелки дают вам понять, что этот прибор ИЗЛУЧАЕТ свет, если бы стрелки наоборот указывали на него – это был бы фотоприемник. Диоды имеют буквенное обозначение VDx, где х- порядковый номер.

Важно:

Нумерация деталей на схемах идет столбцами сверху вниз, слева направо.

Резистор – это сопротивление. Преобразует электрический ток в тепло, препятствую его движению, выглядит как прямоугольник, обычно на схемах имеет буквенное обозначение «R».

Как читать электронные схемы: увеличиваем уровень сложности

Когда вы уже разобрались с базовым набором элементов, пора ознакомится с более сложными схемами, давайте рассмотрим схему трансформаторного блока питания.

Главным средством преобразователя на схеме является трансформатор TV1, это новый для вас элемент. Предлагаю рассмотреть ряд подобных изделий.

Трансформаторы используются повсеместно, либо в сетевом (50 гц), либо в импульсном (десятки кГц) исполнении. Катушки индуктивности используются в генераторах, радиопередающих устройствах, фильтрах частот, сглаживающих и стабилизирующих приборах. Она выглядит следующим образом.

Второй незнакомый элемент на схеме – это конденсатор, здесь используется для сглаживания пульсаций выпрямленного напряжения. Вообще основная его функция – это накапливать энергию в качестве заряда на его обкладках. Изображается следующим образом.

Если к схеме добавить узел стабилизации, построенный по схеме параметрического стабилизатора, напряжение блока питания будет стабилизировано. При этом только от повышения питающего напряжения, при просадках ниже, чем Uстабилизации напряжение будет пульсирующем в такт с просадками. VD1 – это стабилитрон, они включаются в обратном смещении (катодом к точке с положительным потенциалом). Различаются по величине тока стабилизации (Iстаб) и напряжения стабилизации (Uстаб).

Краткие итоги:

Что мы можем понять из этой схемы? То, что блок питания состоит из трансформатора, выпрямителя и сглаживающего фильтра на конденсаторе. Подключается первичной стороной (входом) к сети переменного тока с напряжением 220 Вольт. На его выходе имеет два разъёмных соединения – «+» и «-» и напряжение 12 В, нестабилизорванное.

Давайте перейдем еще более сложным схемам и познакомимся с другими элементами электрических цепей.

Как читать схемы с транзисторами?

Транзисторы – это управляемые ключи, вы можете закрыть их и открыть, а если нужно открыть не полностью. Данные свойства позволяют их применять, как в ключевом, так и линейном режимах, что позволяет их использовать в огромном спектре схемных решений.

Давайте рассмотрим популярную среди новичков схему – симметричный мультивибратор. Это по сути генератор, который на своих выходах выдаёт симметричные импульсы. Может применяться, как основа для простых мигалок, в качестве источника частоты для пищалки, в качестве генератора для импульсного преобразователя и во многих других цепях.

Пройдемся по знакомым деталям сверху вниз. Вверху мы видим 4 резистора, средние два – времязадающие, а крайние – задают ток резистора, также влияют на характер выходных импульсов.

Далее HL – это светодиоды, а ниже два электролита – это полярные конденсаторы, когда будете их монтировать оставайтесь внимательны – неправильное подключение электролитического конденсатора чревато выходом его из строя вплоть до взрыва с выделением тепла.

Интересно:

На графическом обозначении электролитического конденсатора всегда помечается «положительная» обкладка конденсатора, а на настоящих элементах – чаще всего есть пометка отрицательной ножки, не перепутайте!

VT1-VT2 – это новые для вас элементы, таким образом обознаются биполярные транзисторы обратной проводимости (NPN), ниже указана модель транзистора – «КТ315». У них обычно 3 ножки:

При этом на корпусе их назначение не указывается. Чтобы определить назначение выводов, нужно воспользоваться одним из поисковых запросов:

1. «Название элемента» – цоколевка.

2. «Название элемента» – распиновка.

3. «Название элемента» datsheet.

Это справедливо, как для радиоламп, так и для современных микросхем. Запросы имеют почти одинаковый смысл. Вот таким образом я нашел цоколевку транзистора КТ315.

На изображении с распиновкой должно быть четко видно: с какой стороны считать ножки, где находится ключ, срез или метка, чтобы вы правильно определили необходимый вывод.

Интересно:

У биполярных транзисторов стрелка на эмиттере обозначается направление протекания тока (от плюса к минусу), если стрелка ОТ базы – это транзистор обратной проводимости (NPN), а если К базе то прямой проводимости (PNP), часто вы можете заменить все NPN транзисторы на PNP, как в схеме мультивибратора, тогда нужно будет и поменять полярность источника питания (плюс и минус местами) ведь, повторюсь, стрелка на эмиттере указывает направление протекания тока.

На приведенной схеме положительный контакт источника питания подключен к верхней части схемы, а отрицательный к нижней. Так и на транзисторе стрелка указывает сверх-вниз – по направлению протекания тока!

В элементах с большим количеством ног имеет значение куда подключать, так же, как и в диодах и светодиодах, если вы перепутаете ножки – в лучшем случае схема не заработает, а в худшем – убьете детали.

Что мы смогли узнать, прочитав схему мультивибратора:

В этой схеме используются транзисторы и электролитические конденсаторы, питается она напряжением в 9 В (хотя может и больше, и меньше, например 12 В не повредят схеме, как и 5 В).

Стало ясно о способе соединения деталей и включения транзисторов. А также о том, что схема представляет собой прибор, работающий на принципе автогенератора основанного на процессе перезаряда транзисторов, которое вызвано попеременным открытием и закрытием транзисторов каждого по очереди, когда первый открыт, второй закрыт.

Проследив пути протекания тока (от плюса к минусу) и использовав знания о том, как работает биполярный транзистор мы делаем выводы о характере работы.

Тиристоры – полууправляемые ключи, учимся читать схемы

Давайте рассмотрим схему с не менее важным и распространенным элементом – тиристором. Я выбрал слово «полууправляемый» потому что, в отличие от транзистора, вы можете только открыть его, ток в нем прервется либо при прерывании питания, либо при смене полярности приложенного к нему напряжения. Открывается с помощью подачи на управляющий электрод напряжения.

Симисторы – содержат два тиристора соединённых встречно-параллельно. Таким образом, одним компонентом можно коммутировать переменный ток, при прохождении верхней части (положительной) полуволны синусоиды, при условии наличия сигнала на управляющем, электроде откроется один из внутренних тиристоров. Когда полуволна сменит свой знак на отрицательный – он закроется и в работу вступит второй тиристор.

Динисторы – разновидность тиристора, без управляющего электрода, а открываются они, подобно стабилитронам, по преодолению определенного уровня напряжения. Часто используются в импульсных блоках питания, как пороговый элемент для запуска автогенераторов и в устройствах для регулировки напряжения.

Вот так, собственно это выглядит на схеме.

Внимательно смотрим на подключение. Схема предназначена для подключения к сети переменного тока, например 220 В, в разрыв одного из питающих проводов, например фазного (L). Симистор VS1 – основной силовой элемент цепи, справа внизу дана его распиновка из даташита, 3 вывод – управляющий. На него через двунаправленный динистор VD1 модели DB3 рассчитанный на напряжение включения порядка 30 вольт, подаётся управляющий сигнал.

Так как все полупроводниковые приборы в этой конкретной схеме двунаправленные, регулировка осуществляется по обеим полуволнам синусоиды. Динистор открывается, когда на конденсаторе C1 появляется необходимой величины потенциал (напряжение), а скорость его заряда, следовательно, момент открытия ключей, задаётся RC цепью, состоящей из R1, переменного резистора (потенциометра) R2 и С1.

Эта простая схем имеет огромное значение и прикладное применение.

Выводы

Благодаря умению читать схемы электрические принципиальные, вы можете определить:

1. Что делает это устройство, для чего оно предназначено.

2. При ремонте – номинал вышедшей из строя детали.

3. Чем питать это устройство, каким напряжением и родом тока.

4. Примерную мощность электронного устройства, исходя из номиналов компонентов силовых цепей.

Важно не только знать условные графические обозначения элементов, но и принцип их работы. Дело в том, то не всегда те или иные детали могут использоваться в привычной роли. Но в пределах сегодняшней статьи рассмотреть все распространенные элементы довольно сложно, так как это займет очень большой объем.

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

В связи с этим очень часто возникает вопрос, как научится читать электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы.

Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

Обозначения в электрических схемах

В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

В электрических цепях все составные части можно условно разделить на несколько групп:

1. В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
2. Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.
3. Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.

Каждому устройству, элементу или детали соответствует условное обозначение, применяющееся в графических изображениях электрических цепей, называемых электрическими схемами. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров.

Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

Все составные части и условные обозначения элементов электрической цепи отображаются графически. На рисунках видно, что каждому элементу или прибору соответствует свой условный значок. Например, электрические машины могут изображаться упрощенным или развернутым способом. В зависимости от этого строятся и условные графические схемы. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном. Таким же образом выполняются и другие условные обозначения электрических схем.

Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. От этого зависит способ отображения самих устройств, их выводов, соединений обмоток и других составных элементов. Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Графические изображения других элементов:

• Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой.
• Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами.
• Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.
• Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников.
• Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы.

Как правильно читать электрические схемы

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

Многие люди, только начиная свое знакомство с электрикой, задаются вопросом, как читать электрические схемы, какие существуют правила чтения, какие есть условные обозначения и как работает электрическая схема? Об этом и другом далее.

Как научиться читать электрическую схему

Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями. Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.

Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами. К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.

Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках. Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.

Основные правила

В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата. Поэтому, начиная изучать документ, нужно разбить его на части. Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их.

Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ.

Условные обозначения

Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.

Как составлять схему

Составление электрической схемы должно производиться опытным электриком с учетом существующих гостов, поясняющих и уточняющих работу тех или иных проводников. Бывают согласно госту электрические схемы структурными, функциональными, принципиальными, монтажными, общими и объединенными. Сделать любую из приведенного перечня можно, выстраивая простейшие элементы друг с другом.

Описание работы

Если электросхема построена правильно, то и работать она будет исправно. Работает все так. От источника питания идет заряд, который попадает под клеммник в проводник и электромагнитную катушку реле. Через катушку электроток устремляется к контактам. Как только ток попадает в контакты, начинает работать вся сеть, включается диод. Благодаря электродвижущей силе поддерживается первоначальный электроток, и он достигает наибольших значений.

Обратите внимание! Стоит указать, что без электродвижущей самоиндукции поддержание тока в контуре невозможно, поскольку при большом значении амплитуды, радиоэлементы начинают плохо работать. Благодаря этому импульсу, пробиваются полупроводниковые переходы, и выводится аппарат из функционирования. Сегодня диоды уже встраиваются в реле. Это позволяет работать электросхеме правильно.

В целом, в дополнение к теме, как научиться читать электрические принципиальные схемы, стоит отметить, что читать их необходимо с опорой на обучающий материал, в котором указывается информация о том, что значат те или иные условные обозначения. Только после получения полной информации, можно приступать к работе, если производятся соответствующие действия в электропроводке.

Радиолюбительские конструкции на паяльник тв. Радиосхемы

Электрические схемы для начинающих, для любителей и профессионалов

Добро пожаловать в раздел Радиосхемы ! Это отдельный раздел Сайта Радиолюбителей который был создан специально для тех кто дружит с паяльником, привык все делать сам своими руками и он посвящен исключительно электрическим схемам.

Здесь Вы найдете принципиальные схемы различной тематики как для самостоятельной сборки начинающими радиолюбителями , так и для более опытных радиолюбителей, для тех кому слово РАДИО давно уже стало не просто хобби а профессией.

Кроме схем для самостоятельной сборки, у нас здесь имеется и достаточно большая (и постоянно обновляемая!) база электрических схем различной промышленной электроники и бытовой техники- схемы телевизоров, мониторов, магнитол, усилителей, измерительных приборов, стиральных машин, микроволновок и так далее.

Специально для работников сферы ремонта, у нас на сайте имеется раздел «Даташиты «, где вы сможете найти справочную информацию на различные радиоэлементы.

А если Вам необходима какая либо схема и есть желание ее скачать, то у нас здесь все бесплатно, без регистрации, без СМС, без файлообменников и прочих сюрпризов

Если есть вопросы или не нашли то что искали- заходите к нам на ФОРУМ , подумаем вместе!!

Для облегчения поиска необходимой информации раздел разбит по категориям

Схемы для начинающих В этом разделе собраны простые схемы для начинающих радиолюбителей . Все схемы чрезвычайно просты, имеют описание и предназначены для самостоятельной сборки. материалы в категории	Свет и музыка устройства световы х эффектов : мигалки, цветомузыки, стробоскопы, автоматы переключения гирлянд и так далее. Конечно-же все схемы можно собрать самостоятельно материалы в категории	Схемы источников питания Любая радиоэлектронная аппаратура нуждается в питании. Именно источникам питания и посвящена данная категория материалы в категории
Электроника в быту В этой категории представлены схемы устройств для бытового применения: отпугиватели грызунов, различные сигнализации, ионизаторы и так далее… В общем все что может быть полезно для дома	Антенны и Радиоприемники Антенны (в том числе и самодельные), антенные комплектующие а также схемы радиоприемников для самостоятельной сборки	Шпионские штучки В этом разделе находятся схемы различных «шпионских» устройств- радиожучки, глушители и прослушиватели телефонов, детекторы радиожучков
Авто- Мото- Вело электроника Принципиальные схемы различных вспомогательных устройств к автомобилям : зарядные устройства, указатели поворотов, управление светом фар и так далее	Измерительные приборы Электрические принципиальные схемы измерительных приборов: как самодельных так и промышленного производства материалы в категории	Отечественная техника 20 Века Подборка электрических принципиальных схем бытовой радиоаппаратуры выпущенной в СССР материалы в категории
Схемы телевизоров LCD (ЖК) Электрические принципиальные схемы телевизоров LCD (ЖК) материалы в категории	Схемы программаторов Схемы различных программаторов материалы в категории	Аудиотехника Схемы устройств связанных со звуком: усилители транзисторные и на микросхемах, предварительные и ламповые, устройства преобразования звука материалы в категории
Схемы мониторов Принципиальные электрические схемы различных мониторов: как стареньких кинескопных, так и современных ЖК материалы в категории	Схемы автомагнитол и прочей авто-аудиотехники Подборка схем автомобильной аудиотехники: автомагнитолы, усилительные устройства и автомобильные телевизоры

Сайт простые интересные радиосхемы , посвящён как профессионалам, занимающимся проектированием и сборкой сложных электронных цифровых устройств, так и радиолюбителям новичкам, делающим первые шаги в электронике, старающимся понять принцип действия радиодеталей — транзисторов, микросхем, pic и avr контроллеров. На сайте размещаются только проверенные радиосхемы простых светодиодных эффектов, сигнализаций и блоков питания. Большой раздел содержит описание металлоискателей всех популярных самодельных моделей — Терминатор, Tracker PI-2, Шанс и конечно же знаменитый volksturm, со сборки которого начинается путь многих радиолюбителей, специализирующихся на сборке аппаратуры для кладоискательства. Для начинающих шпионов мы собрали большую коллекцию проверенных схем жучков и радиомикрофонов — на транзисторах и специализированных микросхемах. Все схемы снабжены рисунками печатных плат и подробным описанием настройки передатчика.

Следует помнить, что мощный ФМ жучек может создавать помехи вещательным FM радиостанциям, поэтому старайтесь чтить законодательство. Актуальной проблемой на сегодняшний день является вопрос выбора и эксплуатации зарядных устройств. Сейчас практически любая электронная переносная аппаратура, в том числе и мобильные устройства, имеет аккумуляторное питание. При этом типы, вольтаж и другие параметры АКБ могут сильно отличаться. Поэтому сборка самодельного универсального зарядного устройства будет вполне оправдана, особенно в случае поломки редкого штатного, не встречающегося в продаже.

В наш век научно технического прогресса, когда развитие электроники и радиотехники всё более миниатюризируется, обязательным будет освоение работы с микроконтроллерами популярных серий pic и avr. На МК ATmega можно создать небольшие и очень функциональные приборы, которые имели бы габариты в 10 раз больше, если сделать их на транзисторах и обычных цифровых микросхемах. Простые программаторы, основы прошивки микроконтроллеров и интересные схемы на pic16f84 — всё это есть на сайте радиосхемы. Несмотря на большое количество других радиотехнических ресурсов для начинающих — радиокот, паяльник, радиолоцман, мы стараемся наиболее качественно и быстро знакомить вас с полезными схемами и новинками радиотехники. Прогресс не стоит на месте, и вот уже такая традиционная сфера, как освещение, стало меняться и усовершенствоваться с каждым годом. За каких-то неполных 10 лет, лампа накаливания претерпела эволюцию сначала в люминесцентную, а потом и светодиодную. Как выбрать или сделать самому светодиодную лампочку, светильник или фонарик — смотрите в разделе светодиоды. А если у вас возникнет вопрос по поиску нужной принципиальной схемы или настройке работы устройства, собранного своими руками — обращайтесь на форум, где наши модераторы быстро и профессионально проконсультируют вас по любым радиолюбительским вопросам.

Параметрические стабилизаторы напряжения до сих пор используются для питания маломощных устройств электронных изделий, поэтому необходимо уметь их рассчитывать.

Зачастую при повторении готовых конструкций, условия функционирования которых отличаются от рекомендованных разработчиком, требуется провести анализ работы параметрического стабилизатора напряжения для уточнения значения сопротивления балластного резистора.

Указанные задачи решены с помощью разработанного автором файла в Microsoft Excel. Приведено два варианта расчета параметрического стабилизатора напряжения и расчет для анализа условий работы стабилитрона в готовой схеме.

Объектами расчета и анализа в примерах выступают параметрические стабилизаторы двух известных конструкций усилителей мощности звуковой частоты. Это c Интерлавки и от Андрея Зеленин а.

В ознаменование 50-летия со дня изобретения радио русским ученым А. С. Поповым, исполняющегося 7 мая 1945 г., СНК Союза ССР постановил: учитывая важнейшую роль радио в культурной и политической жизни населения и для обороны страны, в целях популяризации достижений отечественной науки и техники в области радио и поощрения радиолюбительства среди широких слоев населения, установить 7 мая ежегодный «День радио».
Из Постановления Совнаркома СССР
от 4 мая 1945 года.

7 мая (25 апреля по старому стилю) 1895 года русский инженер Александр Степанович Попов на заседании Русского физико-химического общества продемонстрировал искровую беспроводную приемо-передающую радиосистему, которая позволяла обмениваться информационными сигналами.

За суматохой повседневных дел мы как-то забываем о знаковых датах. А эту дату нужно помнить и гордиться. Это наша жизнь, наш хлеб, наше хобби.
Ещё раз всех, так или иначе связанных с электроникой, с Праздником!

Привет, друзья! Вероятно, каждый хоть разок да провел ночь с паяльником в руках среди клубов канифольного дыма, движимый одной лишь идеей создания чего-то особенного, нового, звучащего или работающего не как у других. Сколько выводов микросхем было оборвано после многократных паек, сколько чипов было убито статическим электричеством после почёсывания головы!

Сижу я как-то вечером, поглядываю в интернет-магазине отправленные для меня микросхемы, которые в лучшем случае доедут через неделю-две, и вдруг в моей голове возникает вопрос: «А можно ли как-то ускорить процесс разработки устройства, да так, чтобы сразу можно было его заказчику показать?». В то время мне как раз заказали несколько примочек для электрогитары. И я, имея достаточно опыта в обращении с системой создания и моделирования схем Proteus, собрался разрешить этот вопрос с помощью данной программы.

Прогресс, как известно, не стоит на месте. Особенно в электронике.
В наши времена, когда на квадратном сантиметре платы легко можно разместить полкомпьютера, а специальные проги позволяют виртуально «обкатать» разработанное устройство ни разу не взяв в руки паяльник и тестер, данная статья может показаться безнадёжно устаревшей.
Но как знать — может и пригодится кому из начинающих.

Ну, а опытные пусть воспринимают этот текст как ещё одну байку о том, как живут уцелевшие радиогубители в глухих глухоманях (Дальний Восток, очень дальний), куда цивилизация, думаю дотянется ещё ох как не скоро.

Есть в Сети сайты называемые фотобанками. Их довольно много. Но один производит на меня просто завораживающее впечатление. На застыла жизнь первой половины прошлого и некоторые моменты позапрошлого века. И качество фотографий великолепное!
Не буду долго разводить антимонии, просто поделюсь парой фотографий, которые мне понравились. Тем более, что они имеют прямое отношение к нашей тематике.

Подпись под фото в фотобанке гласит:
Июнь 1924 г. Карл В. Митман, Технический куратор Национального музея США (Смитсоновского института) держит то, что вероятно было первой радиолампой, сделанной в 1898 г. Д.МакФарланом Муром* из Нью-Йорка. Радиоволны, излучаемые этой лампой запустили бомбу, уничтожившую целый квартал и снёсшую уменьшенную копию линкора «Мэйн».

Очередной раз глядя на домашнюю «лапшу» от компьютера, усилителя, колонок и прочего, родилась совершенно спонтанная мысль — «а почему провода не могут быть чем-то непортящим интерьер»?

Идея родилась довольно быстро. Но над виртуальным воплощением пришлось попотеть: около 5 часов моделинга и рендеринга.

Но речь не о 3D-моделировании.
Уважаемые датагорцы, на ваш взгляд, стоит ли идея реализации?
Какие у нее минусы и плюсы?

Это перевод с украинского статьи, с которой я решил ознакомить датагорцев, когда прочитал

Photo by Alejandro González Novoa

Автор статьи В.Л. Карлаш в доступной форме разъясняет преимущества разных динамических головок громкоговорителей исходя из их технических характеристик. Впрочем, статья чисто техническая (автор – канд. физ.-мат. наук) и в общем, не учитывает акустического оформления громкоговорителя, а также таких важных в современной радиолюбительской практике понятий, как например «звучание нравится – не нравится», «дорого – целесообразно».

Стоит также учесть, что она вышла в 1983 году , когда некоторых моделей наших динамиков еще и не было, а о многих хороших забугорных динамиках советские радиолюбители и не догадывались (к сожалению).

Знаю по себе, если не получается какая-либо конструкция, или никак не находится неисправность в телевизоре, усилителе и… ну настроение не то — нужно «переключиться» на что-то другое, отвлечься. Потом с новыми силами всё пойдёт как по маслу.
Предлагаю Вам всем немного отвлечься от дел радиолюбительских, порадовать себя и своих родственников или сделать подарок своим знакомым.

Привет, друзья!
Вы любите ролевые игрушки, те самые RPG ? Нет, я не спрашиваю — сидители вы в них сутками, забросив дела и забив на обязанности. Делу время, потехе час. Я спрашиваю — знаете ли вы, с чем это едят. Ведь если нет, то вы не сможете до конца прочуствовать всю ржаку, описанную ниже.
Знаменитая студия Bethesda только что выпустила игру The Elder Scrolls V: Skyrim , которая прокатилась по миру с пеной и пафосом, получая максимальные рейтинги и оценки от критиков и игроков.

Не секрет, что разработчики игрушек из кожи вон лезут, стараясь приблизить свои игры к реальности.
И не только по графике. Графика — это ведь просто дело техники: домашние ПК всё мощнее, графика всё прекраснее и вот уже бежит прозрачная слеза по розовой щечке, покрытой порами и пушковым волосом и отражается в ней бездонное небо, солнце и еще фиг знает что они там нарисовали…

Что это?

Это молодежный, студенческий опен-эйр фестиваль, который ежегодно проходит в горах Алтая вот уже 15 лет. По-своему он уникален, поскольку формат фестиваля объединяет немало направлений. За двое с половиной суток с основной сцены (а еще есть поменьше, альтернативная) нон-стопом низвергается безбашенная смесь из выступлений: КВН-щиков, рэперов, DJ-ев, танцевальных коллективов, рокеров (от рок-н-ролла до альтернативы), и еще чего-то веселого.

На поляне в светлое время суток можно встретить раскрашенных людей (бодиарт), купить атрибутику и что-нибудь из эксклюзива (ярмарка хэндмейда), поучаствовать в семинарах, посмотреть конкурс костюмов, да и граффитисты разрисовывают все, на что можно из баллончика пшикнуть. А с наступлением темноты фаерщики устраивают поистине завораживающее огненные шоу. Ну и, конечно же, свежий воздух, природа Алтая…

Электронный журнал “COOLER”

http://www.radiohobby.ldc.net/ Журнал «Radiohobby». Официальный сайт

www.chipinfo.ru CHIPINFO — сервер, имеющий собственную базу данных по электронным компонентам с возможностью полнотекстового поиска информации об электронных компонентах как по наименованию, так и по функциональным возможностям

http://www.chip-dip.ru/ Чип и Дип — электронные компоненты в розницу

http://www.avc.ru АВ-Центр — интернет магазин импортных электронных компонентов. Продажа импортных электронных компонентов, радиодеталей, аксессуаров для производства, ремонта и обслуживания аудио-видео бытовой техники и радиоэлектроники. Hi-Fi кабелии разъемы. Доставка по всей России.

http://www.sinn.ru/~varnavino/shema.htm Схемы телефонных аппаратов, в том числе специального назначения — шахтных, корабельных…

http://www.kt315.narod.ru/ Все о ремонте телефонных аппаратов

www.nella.ru/archive/zip.htm Все для любителей АОНов

http://www.dimasen.narod.ru/ Здесь Вы сможете найти интересующее Вас электронное устройство, имеющее какое-либо отношение к автомобилю, его схему, описание и иногда печатную плату.

http://mihailva.chat.ru/prshem.html Принципиальные схемы Васильева Михаила. Принципиальные схемы буржуйских телевизоров, видеомагнитофонов, усилителей и другой аудио-видео аппаратуры.

http://www.bluesmobil.com/shikhman/ Железный Шихман — звук дома и в автомобиле.

http://krasnodar.online.ru/hamradio Сервер Кубанских радиолюбителей — любительские и проффесиональные трансиверы и антенны, архив схем радиостанций, а также много-много другого интересного материала

http://wired.hard.ru/ GET WIRED. Информация по разводке слотов расширения, портов ввода / вывода, микросхем памяти, распайкам кабелей, переходников, заглушек и т.д. для компьютеров PC, PS/2, Макинтош, Sun, Silicon Graphics, Cisco, Амига, Атари, Коммодор, Амстрад, MSX.

http://www.radiofanat.chat.ru/ Страничка начинающего радиолюбителя

http://www.rcdesign.ru/rus/ Электроника для радиоуправляемых моделей

http://steve.sky.net.ua Steve»s Electronics Center. Основные разделы сайта — Аудио, Видео, Компьютеры, Авто, Приборы, Радио, Micro, PDF, e-DJ.

http://radioam.nm.ru Страница Влада Помелова. Авторские программы и схемы.

http://www.radic.newmail.ru/ Страница Николая Заеца. Основные разделы: Сельское хоз-во, автоматика в быту, измерения, здоровье.

http://www.chat.ru/~vidak Телемастер — профессиональный ремонт и обслуживание видео

http://rv6llh.rsuh.ru/rv6llh.htm Все про ремонт мониторов — страница Донскова Владимира.

http://sakevich-s.newmail.ru/ Страничка Сергея Сакевича. Эти странички предназначаются тем, кто не имея лишних средств тем не менее пытается работать со звуком…

http://mgus.scana.com.ua/ Страница Михаила Гусева.

http://www.recom.newmail.ru/ Страница Банникова Дениса. Одна из главных тем этого сайта — ремонт CDROM

http://oldradio.al.ru/ Справочник по отечественной ламповой радиоаппаратуре, схемы ламповой радиоаппаратуры: радиоприемников, радиол, электропроигрывателей, магнитофонов, телевизоров, а также электроизмерительной аппаратуре (ламповым вольтметрам, генераторам, осциллографам).

http://www.radiomir.sinor.ru/ Интересный сайт по электронике. Много интересной информации

www.technoleader.narod.ru
или

www.ideyka.narod.ru Российская технологическая компания «Технолидер». Технологии, методики, рацпредложения, полезные чертежи и схемы, из многих областей человеческой деятельности, делающие жизнь большинства людей лучше, легче, богаче.

www.lytnev.newmail.ru Схемы, PIC контроллеры

http://electron.by.ru/ Домашняя страница Воробьёва Максима

www.cryogen.com/ua/ Звук, измерения, питание

http://www.pool.mipt.ru/ Принципиальная схемотехника

www.radiolink.ru Каталог ресурсов о телекомунникациях

www.boni.narod.ru РАДИОФАНАТ Коллекция схем Николая Большакова

www.megavoit.narod.ru Средства связи и «жучки»

www.sterr.narod.ru Сайт Schematic Terrorist, на котором вы можете найти интерестные для вас схемы в разделах — Радиосвязь, Схемы для компьютеров, Аудиотехника, Телефония, Схемы промышленной аппаратуры.

www.logicnet.ru/~electron/ Сайт «Russian Electronic» Основные тематические направления: аудио, видео, электромузыкальные инструменты, компьютерная техника, радио, источники питания, телефония, ремонт, САПР.

www.chat.ru/~amt2000/ Схемы, различная информация

www.chat.ru/~radiospy/ Интерактивный журнал «Радиошпион»

www.icmicro.ru:8101/ Большая база данных по эл. компонентам

www.chat.ru/~staric01/ Справочник по радиодеталям

www.martok.bos.ru Собрание схем для домашнего хозяйства

www.dimasen.narod.ru Сайт для любителей авто электроники

www.spyman.nm.ru Шпионские страсти. 100 шпионских схем

www.radioam.nm.ru Радиотехника, схемотехника, электроника

http://serviceic.com Каталог сайтов. Полезные ресурсы интернета

www.chat.ru/~erubcov/radio.html Подборка схем из фидо

http://lradio.tripod.com Схемы, справочники

www.zentr.com.ru Центр Комплектации “ЭНЕРГИЯ” занимается комплектными поставками электротехнического оборудования и электронных компонентов для промышленных предприятий на территории РФ

Сайты для радиолюбителей:

ra4a.narod.ru — Сайт радиолюбителей Волгограда RA4A — неофициальный радиолюбительский сайт. Создан на некоммерческой основе в 2002г.

msevm.com — портал MSEVM — каталог схем для радиолюбителей. Почтовый адрес: г. Челябинск.

www.rk3awl.ru — сайте коллективной радиостанции RL3A!

www.echolink.ru — международная радиолюбительская интернет система «EchoLink» (Эхолинк)

www.radio-portal.ru — портал радиолюбителей, все о радио — радиосхемы и радиолюбительские технологии.

www.audio-hi-fi.ru — радиолюбительский портал, посвящённый домашней аудио и видеотехнике.

zamykaniya.net — радиолюбительский портал «Замыканий нет».

radio-stv.ru — радиолюбительские журналы. технологии, программы, схемы, книги.

www.e1.ru — радиолюбительский форум на портале «Технологии» г.Екатеринбург.

qrz-biysk.ucoz.ru — сайт радиолюбителей г. Бийска.

www.russian-yagi.ru — Русские Яги — Народные антенны.

www.cqmrk.ru — РОО «Московский радиоклуб».

www.145500.ru — Сайт радиолюбителей УКВ Москвы и Московской области.

hfdx.at.ua — Украинский КВ портал.

ur4nww.narod.ru — радиолюбительский сайт г. Винница.

srr-vrn.ru — сервер радиолюбителей Воронежской области.

ra1ohx.ru — Радиолюбительская связь на КВ,RDA,новости,статьи,видео,радиолюбительская литература,мануалы,DX-кластеры,цифровая радиосвязь,прогноз прохождения,ссылки на полезные ресурсы.

www.novosibdx.info — Каталоги радиостанций и телеканалов Новосибирска, еженедельник о СМИ Mediacom Digest, Клуб DX Голоса России, База QSL адресов радиостанций, техника радиоприема, страничка Международного Радио Тайваня, много DX информации.

dxportal.ru — dxPORTAL портал радиолюбителей.

avrproject.ru — проекты на микроконтроллерах AVR.

www.sdelaysam-svoimirukami.ru — интересные и полезные самоделки, сделанные из подручных материалов и предметов в домашних условиях. Фото-мастер-классы, инструкции, технологии, примеры работ — все, что нужно настоящему умельцу.

cxemy.ru — электронные схемы.

www.glotov.pp.ru — радиотехника, схемотехника, электроника. Крым, г.Севастополь.

electricalschool.info — Школа для электрика. Образовательный сайт по электротехнике. Устройство, проектирование, монтаж, наладка, эксплуатация и ремонт электрооборудования. Моя профессия электрик: основы электротехники, электрические сети, электропроводка квартиры, заземляющие устройства, электрические схемы, правила устройства электроустановок, правила электробезопасности. Учет и экономия электроэнергии. Советы электрика. Справочник электрика.

www.fpga-cpld.ru — FPGA/CPLD — ПЛИС (Программируемые Логические Интегральные Схемы)

radio-stv.ru — Радиолюбитель, радиолюбительские: схемы, программы, конструкции, журналы, начинающий радиолюбитель, школа начинающего радиолюбителя.

diod.ucoz.ru — Портал радиолюбителей DIOD. Самые интересные и полезные радиолюбительские схемы, а также справочники, техническая литература, ежемесячные журналы, радиолюбительский софт, интересные статьи и самые свежие hi-tech новости.

grimmi.ru — всё для аудиофилов.

gosh-radist.blogspot.ru — Гоша радист. Радио. Радиолюбительские спутники. Ежедневный радиожурнал со звуком. Иногда с юмором. Всегда с картинками.

rt3f.jimdo.com — Коллективная радиостанция Центра подготовки космонавтов имени Ю.А. Гагарина.

www.helpix.ru — Helpix. Мобильные телефоны. Сайт посвящен проблеме выбора мобильных телефонов. Здесь можно ознакомиться с мнениями других людей, оставить свое мнение (и выиграть приз). Почитать обзоры, описания, тесты.

www.apple-iphone.ru — Все про iPhone от А до Я. Обзоры, новости и форум.

rosrr51.ru — сайт радиолюбителей Мурманской области.

ИНТЕРНЕТ-МАГАЗИНЫ:

Как купить радиодетали через интернет? -1

Как купить радиодетали через интернет? -2

Купить продать радиолюбительскую аппаратуру: QRZ.ru ,

Зарубежные (русскоязычные) интернет-магазины радиодеталей:

ebaytoday.ru (он же shopotam.ru) — самый большой посредник известных интернет-магазинов со всего мира! Будьте осторожны! Любят «разводить» на деньги!

ru.mouser.com — Mouser Electronics — стопроцентная дочерняя компания Berkshire Hathaway Inc — является одним из самых быстрорастущих в отрасли глобальных предложений интернет-магазина по продаже полупроводниковых и электронных компонентов.

Зарубежные (англоязычные) интернет-магазины радиодеталей:

www.sparkfun.com — SparkFun представляет собой интернет-магазин, который продает электронные компоненты с постоянно растущим каталогом продукции, который насчитывает более 2000 компонентов и виджетов .

www.jameco.com — Jameco является одним из ведущих дистрибьюторов электронных компонентов на протяжении более 35 лет.

Российские интернет-магазины радиодеталей и принадлежностей:

elecomp.ru — интернет-магазин с широким ассортиментом импортных и отечественных электронных компонентов, оборудования, приборов, расходных материалов для электроники. Доставка заказов осуществляется по всей территории Российской Федерации!

www.dessy.ru — «Dessy» один из самых старейших русскоязычных интернет-магазинов, т.н. посылторг. Магазин не имеет каких-либо филиалов, единственное, если вы находитесь в Москве, то можно забрать заказ самовывозом в офисе компании. Ассортимент товара в магазине очень обширен, помимо радиодеталей здесь представлены наборы от МастерКит, KitLab, E-Kit, конструкторы Lego, различные гаджеты, увлекательная электроника и др.

www.chipdip.ru — «Чип и Дип» является крупной российской сетью магазинов по продаже электроники и радиокомпонентов. Основная масса магазинов расположена в Москве. Ещё несколько магазинов имеется в Санкт-Петербурге и в Нижнем Новгороде.

masterkit.ru — «Мастер Кит»это один из самых известных интернет магазинов не только в России, но и в странах бывшего СССР. Мастер Кит имеет огромное количество во многих странах СНГ, Израиле и во всех уголках России. В основном, мастеркит занимается продажей готовых и полуготовых конструкторов.

masteram-online.ru — «MASTERAM» — интернет-магазин инструментов и оборудования с большим ассортиментом.

www.trigger.ru — магазин электронных компонентов — каталог — «Диод».

chipresistor.ru — интернет-магазин электронных компонентов «ЧипРезистор».

tixer.ru — интернет-магазин радиодеталей

voltmaster.ru — «Вольтмастер» является широко распространённой и довольно популярной у радиолюбителей сетью магазинов по продаже электроники и радиодеталей. Магазины сети «Вольтмастер» в настоящее время открыты во многих городах включая Москву, Санкт-Петербург, Томск, Ростов-на-Дону, Самару, Тольятти, Междуреченск. Полный список магазинов и представительств можно посмотреть . При покупке товаров через интернет, радиодетали можно получить как по почте, курьером, так и самовывозом из ближайшего магазина сети.

www.chip-nn.ru — «ЧИП-НН» — интернет-магазин радиодеталей и электронных компонентов находящийся в Нижнем Новгороде.

chipster.ru — интернет-магазин электронных компонентов.

www.platan.ru — интернет-магазин разнообразных электронных компонентов.

www.megachip.ru — «Мега-Электроника» — компания существующая с 1994 года. Занимается оптовой, розничной торговлей радиокомпонентов, а также продажами через интернет. Находится в г.Санкт-Петербурге, в других городах пока что филиалов нет.

www.mitracon.ru — «Митракон» — интернет магазин, специализирующийся на продаже радиодеталей, запчастей для мобильных телефонов, различной измерительной техники и расходных материалов для работы с электроникой. Магазин находится в Москве.

www.technica-m.ru — продажа контрольно-измерительных инструментов, паяльного и радиомонтажного оборудования.

dream-box.ru — Интернет магазин спутникового оборудования.

radiokonstruktor.ru — радиоконструкторы почтой!

istok2.com — «ИСТОК-2» радиолампы почтой.

ekits.ru — «Ekits» — интернет магазин, продажа радиодеталей, а также разработка и продажа готовых конструкторов различных электронных устройств.

www.elekont.ru — «Элеконт» является интернет-магазином от ЗАО «Контест» для физических лиц.

www.elitan.ru — «Элитан» — отечественный интернет-магазин, с представительствами в городах: Москва, Санкт-Петербург, Ижевск. Доставка товаров, помимо России осуществляется в страны ближнего зарубежья: Беларусь, Казахстан.

dalkon.ru — «Далькон» — российский интернет магазин, находящийся в городе Уссурийске и распространяющий радиодетали в основном в восточной части России.

radiobazar.ru — «Радиобазар» — российский магазин, находится в Санкт-Петербурге. Начал работу с 1995 года, а в интернете появился спустя десять лет. На сайте есть возможность скачать весь каталог имеющихся товаров.

tda2000.ru — интернет-магазин радиодеталей «Гулливер»

www.promelec.ru — «Промэлектроника» интернет-магазин, г. Екатеринбург.

musicangel.ru — Интернет-магазин ламповых усилителей, всё о ламповом звуке и акустических системах.

dream-box.ru — Dream-box — интернет магазин спутникового оборудования.

remotec.ru — интернет-магазин пультов.

basemarket.ru — BaseMarket.ru — интернет-магазин сотовых телефонов, электроники, аксессуаров и запчастей, г. Новосибирск.

www.ecutool.ru — интернет магазин автомобильного оборудования ECUTOOL.RU, оборудование для диагностики автомобилей, любительские и дилерские сканеры, толщиномеры, оборудование для корректировки одометров, мотор-тестеры и дополнительное оборудование.

www.voip-shop.ru — интернет — магазин VoIP оборудования.

www.uniradio.ru — интернет — магазин «Радиосвязь для Вас!»

Украинские интернет-магазины радиодеталей:

e-voron.dp.ua — «Ворон» — интернет магазин, расположенный в Днепропетровске и специализирующийся на продаже электронных компонентов и радиодеталей.

kosmodrom.com.ua — «Космодром» — интернет-магазин электронных компонентов, расположенный в г.Харьков (Украина). Компания имеет свой склад, а также магазин, расположенный на радиорынке «Аракс» г.Харьков. Каталог магазина достаточно большой, есть радиоэлементы, измерительное оборудование, промышленная автоматика, комплектующие для ремонта и др.

www.rcscomponents.kiev.ua — «РКС Компоненты» — создатели магазина называют свой магазин магазином номер один в Украине. Компания имеет магазины Радиомаг в четырех городах.

imrad.kiev.ua — «Имрад» — украинский интернет магазин, находящийся в Киеве. Специализируется на продаже электроники и радиодеталей.

triod.kiev.ua — «Триод» — является одним из крупнейших поставщиков электровакуумных компонентов, включающих радиолампы, на территории Украины и стран СНГ.

radiomarket.lg.ua — «Radiomarket» — украинский интернет магазин, специализирующийся на продаже радиодеталей и различных электронных компонентов и находящийся в городе Луганске.

radiomarket.org — интернет-маркет радиодеталей.

Электрические схемы для начинающих электриков — советы электрика

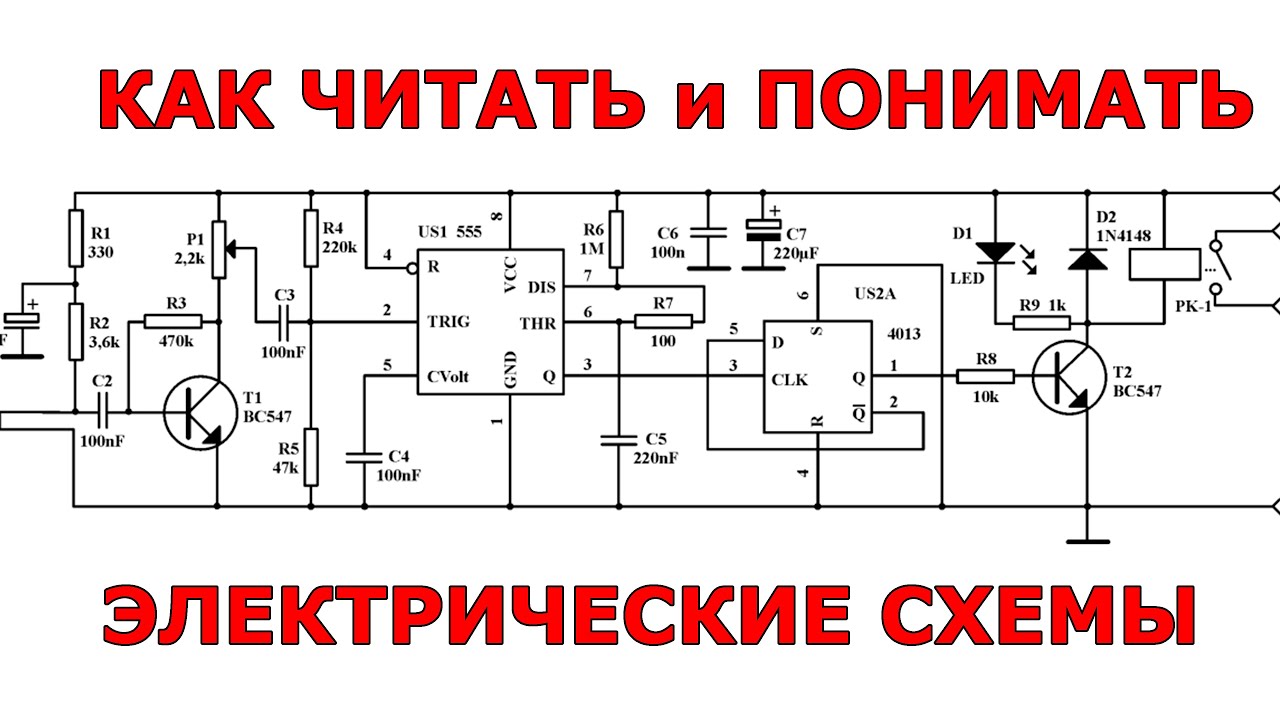

Как читать электрические схемы

Источник: https://electric-220.ru/news/kak_chitat_ehlektricheskie_skhemy/2017-04-01-1217

Уроки электричества: азы для начинающих электриков, сила тока и напряжение, как рассчитать

При выходе из строя какого-нибудь электроблока правильным решением будет вызвать специалиста, который быстро устранит проблему.

Если такой возможности нет, уроки для электриков помогут самостоятельно устранить ту или иную поломку.

При этом стоит помнить о технике безопасности, дабы избежать серьезных увечий.

Техника безопасности

Правила безопасности нужно выучить наизусть — это сохранит здоровье и жизнь при устранении проблем с электричеством. Вот самые важные азы электрики для начинающих:

• Первые работы с сетями лучше всего проводить под присмотром опытного электрика.
• Не рекомендуется работать с высоким напряжением одному. Рядом всегда должен кто-то быть, кто подстрахует в случае проблем — обесточит сеть, вызовет экстренные службы и окажет первую помощь.
• Все работы следует проводить с обесточенными сетями. Также нужно убедиться, что никто не подключит электричество во время монтажа.

Для выполнения монтажных работ необходимо приобрести датчик (индикатор фазы), похожий на отвертку или шило. Это устройство позволяет найти провод, находящийся под напряжением — при его обнаружении на датчике загорается индикатор. Приборы работают по-разному, например, когда пальцем прижат соответствующий контакт.

Дело в том, что иногда проводку прокладывают неправильно — автомат на входе отключает только один провод, не обесточивая всю сеть. Такая ошибка может привести к печальным последствиям, ведь человек надеется на полное отключение системы, в то время как некоторый участок может все еще быть активным.

Виды цепей, напряжение и сила тока

Электрические цепи могут быть связаны параллельно либо последовательно. В первом случае электрический ток распределяется по всем цепям, которые соединяются параллельно. Получается, что суммарная единица будет равна сумме тока в любой из цепей.

Параллельные соединения имеют одинаковое напряжение. В последовательной комбинации ток переходит из одной системы в другую. В итоге в каждой линии протекает одинаковый ток.

Не имеет смысла останавливаться на технических определениях напряжения и силы тока (А). Гораздо понятнее будет пояснение на примерах. Так, первый параметр влияет на то, насколько хорошо нужно изолировать различные участки.

Обратите внимание

Чем оно больше, тем выше вероятность того, что в каком-то месте случится пробой. Из этого следует, что высокому напряжению необходима качественная изоляция.

Оголенные соединения необходимо держать подальше друг от друга, от других материалов и от земли.

Более мощное напряжение несет большую угрозу для жизни. Но не стоит полагать, будто низкое абсолютно безопасно. Опасность для человека зависит и от силы тока, которая проходит через организм.

А этот параметр уже напрямую подчиняется сопротивлению и напряжению. При этом сопротивление организма связано с сопротивлением кожи, которое может меняться в зависимости от морального и физического состояния человека, влажности и многих других факторов.

Бывали случаи, когда человек умирал от удара током всего 12 вольт.

Кроме того, в зависимости от силы тока подбираются различные провода. Чем выше A, тем толще нужен провод.

Переменная и постоянная величины

Когда электричество только зарождалось, потребителям поставляли постоянный ток. Однако выяснилось, что стандартную величину 220 вольт практически невозможно передать на большое расстояние.

С другой стороны, нельзя подводить тысячи вольт — во-первых, это опасно, во-вторых, тяжело и дорого изготавливать приборы, работающие на таком высоком напряжении. В результате было решено преобразовывать напряжение — до города доходит 10 вольт, а в дома уже попадает 220. Преобразование происходит при помощи трансформатора.

Что касается частоты напряжения, то она составляет 50 Герц. Это значит, что напряжение меняет свое состояние 50 раз в минуту.

Важно

Оно стартует с нуля и вырастает до отметки в 310 вольт, затем падает до нуля, затем до -310 вольт и опять поднимается до нуля. Все работа протекает в циклическом ключе.

В таких случаях напряжение в сети равняется 220 вольт — почему не 310, будет рассказано дальше. За границей встречаются разные параметры — 220, 127 и 110 вольт, а частота может быть 60 герц.

Мощность и другие параметры

Электрический ток необходим для выполнения какой-либо работы, например, для вращения двигателя или нагрева батарей. Можно вычислить, какую работу он совершит, умножая силу тока на напряжение. Например, электронагреватель, имеющий 220 вольт, и обладающий мощностью 2.2 кВт, будет расходовать ток в 10 А.

Стандартное измерение мощности происходит в ваттах (Вт). Электрический ток силой 1 ампер с напряжением 1 вольт может выделить мощность 1 ватт.

Вышеприведенная формула используется для обоих видов тока. Однако вычисление первого имеет некоторую сложность, — необходимо умножить силу тока на U в каждую единицу времени. А если учесть, что у переменного тока все время меняются показатели напряжения и силы, то придется брать интеграл. Поэтому было применено понятие действующего значения.

Переменный и постоянный ток имеет амплитудное и действующее состояние. Амплитудный параметр — максимальная единица, до которой может подниматься напряжение. Для переменного вида амплитудное число равняется действующему, умноженному на √ 2. Этим объясняются показатели напряжения 310 и 220 В.

Закон Ома

Следующим понятием в основах электрики для начинающих является закон Ома. Он утверждает, что сила тока равна напряжению, поделенному на сопротивление. Этот закон действует как для переменного тока, так и для постоянного.

Сопротивление измеряют в омах. Так, сквозь проводник с сопротивлением 1 ом при напряжении 1 вольт проходит ток 1 ампер. Закон Ома порождает два интересных следствия:

• Если известна A, протекающая через систему, и сопротивление цепи, то можно вычислить мощность.
• Мощность также можно посчитать, зная действующее сопротивление и U.

При этом для определения мощности берется не напряжение сети, а U, примененное к проводнику. Получается, если какой-либо прибор включен в систему через удлинитель, то действие будет применено как к прибору, так и к проводам удлинительного устройства. В результате провода будут нагреваться.

Однако основные проблемы заключаются не в самом проводе, а в различных местах соединения. В этих точках сопротивление бывает в десятки раз выше, чем по периметру провода. Со временем в результате окисления сопротивление может лишь повышаться.

Особенно опасными являются места соединения различных металлов. В них процессы окисления проходят гораздо быстрее. Самые частые зоны соединений:

• Места скручивания проводов.
• Клеммы выключателей, розеток.
• Зажимные контакты.
• Контакты в распределительных щитках.
• Вилки и розетки.

Поэтому при ремонте первым делом стоит обратить внимание на эти участки. Они должны быть доступными для монтажа и контроля.

Выполняя вышеописанные правила, можно самостоятельно решать некоторые бытовые вопросы, связанные с электрикой в доме. Главное — помнить о технике безопасности.

Источник: https://220v.guru/elementy-elektriki/lampy/uroki-dlya-elektrikov-osnovy-elektrichestva.html

Электрика для начинающих

В наше время каждый желающий может ознакомиться с азами электрики, даже не покидая пределов своего дома.

Начать это увлекательное занятие лучше всего со знакомства с упрощённой электрической схемой разводки и подключения выключателей, розеток и осветительных приборов в вашей собственной квартире.

Совет

Подобные схемы относятся к стандартным проектным решениям и широко применяются при электроснабжении типовых промышленных и жилых помещений, а также при временном подключении к питающей электросети ряда строительных объектов.

Первым (в то же время самым крупным и наиболее важным) элементом в длинной цепочке оборудования типовой квартирной электропроводки является электрический щиток, к которому через защитный автомат (или пробковый предохранитель) подводится питание от основного распределительного щитка, расположенного на подъездной площадке. В состав квартирного щитка входят, как правило, электросчётчик, несколько автоматических выключателей, устройство защитного отключения (УЗО), крепёжная DIN-рейка и ещё ряд вспомогательных шин. Именно с такого вводного щитка и организуется электроснабжение всех комнат в вашей квартире.

Несколько линии электропитания (их количество зависит от числа комнат и мощности электрических нагрузок), состоящие из двух проводов – фазного и нулевого (или из трех, если есть линия заземления), через предназначенные для них автоматические выключатели разводятся по отдельным комнатам квартиры.

Разводка электропроводки по всей квартире проводится путём организации ответвлений от основной линии проводки, которые необходимы для подключения отдельных потребителей – электрического звонка, групп штепсельных розеток или выключателей.

Для этих целей используются монтажные распределительные коробки, представляющие собой пластмассовые стаканы, снабжённые входными и выходными отверстиями для проводов и крышкой. Внутри коробок размещены специальные винтовые зажимы для подключения коммутируемых установочных проводов.

Но как правило провода в коробке просто скручиваются (так называемая скрутка) и изолируются друг от друга (обычно обматываются изолентой или термоусадочной трубкой).

Рекомендуется также использовать зажимы (у нас большое распространение получили зажимы Wago), либо соединительные зажимы СИЗ (колпачки с пружинкой внутри).

Следует отметить, что все внутриквартирные потребители электроэнергии (звонки, различные осветители вкупе с выключателями, бытовые приборы, кондиционеры и т.п.), подключаются к квартирной проводке параллельно.

При подобной схеме подключения неисправность или отключение одного из этих потребителей не вызовет «обесточивания» остальных приборов, которое неизбежно в случае их последовательного соединения.

Обратите внимание

Примером последовательного соединения отдельных элементов электрической проводки является соединение любого осветительного прибора и его выключателя.

Таким образом, линии электропроводки подводятся сначала к расположенным в каждой комнате распределительным коробкам и только после них расходятся по отдельным нагрузкам (осветительным приборам с выключателями, к розеткам и т.п.).

Из схемы подключения выключателей и ламп мы видим, что к распределительной коробке подходят и от неё ответвляются фазные провода (красного цвета) и нулевые провода (синего цвета). Именно отходящий фазный провод (ни в коем случае ни нулевой!) должен подключаться к одному из контактов выключателя.

Нулевой же провод должен идти на общий контакт ламп, из которых состоит светильник. Провода, отходящие от выключателя (на рисунке – зелёного цвета) подводятся к общему контакту каждой из двух групп ламп рассматриваемого светильника.

Обратите внимание – на рисунке изображён вариант двухклавишного выключателя с двумя группами ламп и вариант одноклавишного выключателя.

Подключение розеток после распредкоробки производится более простым способом – фазовый и нулевой проводники (и заземление если есть) подсоединяются напрямую к соответствующим (произвольно выбранным) контактам самой розетки. Пара этих проводников от уже подключённой розетки ведётся ко второй, а, в случае необходимости – и к третьей розетке (такое вид соединения называется соединение «шлейфом»).

Очень важно учесть тот факт, что при параллельной схеме подключения потребителей не допускается увеличивать их общее количество выше определённого значения.

При параллельном питании каждый вновь добавленный электроприбор (новая розетка) увеличивает нагрузку на общую для всей квартиры часть электропроводки.

Важно

При предельном значении суммарного тока в цепи (в случае, когда все приборы будут включены) обязательно сработает устройство защиты по максимальному току – тот самый автоматический выключатель на щитке, от которого запитывается данная линия. Он просто отключит эту ветку от общей цепи питания квартиры.

Если ваш автомат подобран неправильно (имеет завышенное значение тока срабатывания по перегрузке), то последствия могут оказаться куда более плачевными – провода могут просто не выдержать силы проходящего по ним тока и от перегрева загореться. Вот почему так важно научиться правильно выбирать автоматический выключатель для каждой линии нагрузки и точно рассчитывать сечение проводов, работающих в этих линиях.

Как правило при типичной квартирной разводке на линии освещения закладывают медный провод сечением 1.5мм2, а на розеточные линии 2.5мм2.

Источник: http://cxem.net/electric/electric38.php

Электротехника для начинающих

Главная > Теория > Электротехника для начинающих

Электричество применяется во многих областях, оно окружает нас практически повсюду. Электроэнергия позволяет получать безопасное освещение дома и на работе, кипятить воду, готовить пищу, работать на компьютере и станках.

Вместе с тем, обращаться с электричеством необходимо уметь, иначе можно не только получить травмы, но и нанести вред имуществу.

Как правильно прокладывать проводку, организовывать снабжение объектов электричеством, изучает такая наука, как электротехника.

Зачем нужно знать электротехнику

Понятие электричества

Все вещества состоят из молекул, которые, в свою очередь, состоят из атомов. У атома есть ядро и движущиеся вокруг него положительно и отрицательно заряженные частицы (протоны и электроны).

При нахождении двух материалов рядом друг с другом между ними возникает разность потенциалов (у атомов одного вещества электронов всегда меньше, чем у другого), что приводит к появлению электрического заряда – электроны начинают перемещаться от одного материала к другому. Так возникает электричество.

Другими словами, электричество – это энергия, возникающая в результате перемещения отрицательно заряженных частиц из одного вещества в другое.

Что такое электричество

Скорость перемещения может быть разной. Чтобы движение было в нужном направлении и с нужной скоростью, используются проводники. Если движение электронов по проводнику осуществляется только в одном направлении, такой ток называется постоянным.

Если же направление перемещения с определенной частотой меняется, то ток будет переменным. Самым известным и простым источником постоянного тока является батарейка или автомобильный аккумулятор. Переменный ток активно используется в бытовом хозяйстве и в промышленности.

На нем работают практически все устройства и оборудование.

К сведению. Движением электрической энергии можно управлять. Способы такого управления изучает курс «Основы электротехники», который необходим всем электрикам, чтобы правильно проложить проводку в доме, не допустить пожара или травм в период работ.

Что изучает электротехника

Радиотехника для начинающих

Данная наука знает практически все об электричестве. Изучить ее необходимо всем, кто хочет получить диплом или квалификацию электрика. В большинстве учебных заведений курс, на котором изучают все, что связано с электроэнергией, называется «Теоретические основы электротехники» или, сокращенно ТОЭ.

Данная наука получила развитие в XIX веке, когда был изобретен источник постоянного тока, и появилась возможность строить электрические цепи. Дальнейшее развитие электротехника получила в процессе новых открытий в области физики электромагнитных излучений. Чтобы без проблем осваивать науку в настоящее время, необходимо иметь знания не только в области физики, но также химии и математики.

В первую очередь, на курсе ТОЭ изучаются основы электричества, дается определение тока, исследуются его свойства, характеристики и направления применения. Далее изучаются электромагнитные поля и возможности их практического использования. Завершается курс, как правило, изучением устройств, в которых используется электрическая энергия.

Предмет изучения электротехники

Чтобы разобраться с электричеством, не обязательно поступать в высшее или среднее учебное заведение, достаточно воспользоваться самоучителем или пройти видеоуроки «для чайников».

Полученных знаний вполне хватит, чтобы разобраться с проводкой, заменить лампочку или повесить люстру дома. Но, если планируется профессионально работать с электричеством (например, в должности электромонтера или энергетика), то соответствующее образование будет обязательным.

Оно позволяет получить специальный допуск на работу с приборами и устройствами, работающими от источника тока.

Основные понятия электротехники

Изучая электричество для начинающих, главное – разобраться с тремя основными терминами:

• Сила тока;
• Напряжение;
• Сопротивление.

Под силой тока понимается количество электрического заряда, протекающего через проводник с определенным сечением за единицу времени. Другими словами, количество электронов, которые переместились из одного конца проводника в другой за некоторое время.

Сила тока является самой опасной для жизни и здоровья человека. Если взяться за оголенный провод (а человек – это тоже проводник), то электроны пройдут через него.

Чем больше их пройдет, тем больше будут повреждения, поскольку в процессе своего движения они выделяют тепло и запускают различные химические реакции.

Однако чтобы ток шел по проводникам, между одним и другим концом проводника должно быть напряжение или разность потенциалов. Причем она должна быть постоянной, чтобы движение электронов не прекращалось. Для этого электрическую цепь обязательно замыкают, а на одном конце цепи обязательно ставят источник тока, который обеспечивает в цепи постоянное движение электронов.

Электрическая цепь

Совет

Сопротивление – это физическая характеристика проводника, его способность к проведению электронов. Чем ниже сопротивление проводника, тем большее количество электронов по нему пройдет за единицу времени, тем выше сила тока. Высокое сопротивление, наоборот, уменьшает силу тока, но влечет за собой нагревание проводника (если напряжение достаточно высоко), что может привести к возгоранию.

Подбор оптимальных соотношений между напряжением, сопротивлением и силой тока в электрической цепи является одной из основных задач электротехники.

Электротехника и электромеханика

Сварочные работы для начинающих

Электромеханика является разделом электротехники. Она изучает принципы функционирования устройств и оборудования, которые работают от источника электрического тока. Изучив основы электромеханики, можно научиться ремонтировать различное оборудование или даже проектировать его.

В рамках уроков по электромеханике, как правило, изучаются правила преобразования электрической энергии в механическую (каким образом функционирует электродвигатель, принципы работы любого станка и так далее). Также исследуются и обратные процессы, в частности, принципы действия трансформаторов и генераторов тока.

Предмет изучения электромеханики

Таким образом, без понимания того, как составляются электрические цепи, принципов их функционирования и других вопросов, которые изучает электротехника, осваивать электромеханику невозможно.

С другой стороны, электромеханика является более сложной дисциплиной и носит прикладной характер, поскольку результаты ее изучения применяются непосредственно при конструировании и ремонте машин, оборудования и различных электрических устройств.

Безопасность и практика

Осваивая курс электротехники для начинающих, необходимо уделить особое внимание вопросам безопасности, поскольку несоблюдение определенных правил может привести к трагическим последствиям.

Первое правило, которому необходимо следовать, – обязательно знакомиться с инструкцией. У всех электроприборов в руководстве по эксплуатации всегда имеется раздел, который посвящен вопросам безопасности.

Важно! Выполнение рекомендаций позволит избежать травм и нанесения вреда имуществу.

Второе правило заключается в контроле состояния изоляции проводников. Все провода обязательно должны покрываться специальными материалами, не проводящими электричество (диэлектриками).

Если изоляционный слой нарушен, в первую очередь, следует его восстановить, иначе возможно нанесение вреда здоровью.

Кроме того, работу в целях безопасности с проводами и электрооборудованием следует производить только в специальной одежде, которая не проводит электричество (резиновые перчатки и диэлектрические боты).

Третье правило состоит в использовании для диагностики параметров электросети только специальных приборов. Ни в коем случае не стоит делать этого голыми руками или пробовать «на язык».

Обратите внимание! Пренебрежение данными элементарными правилами является основной причиной травм и несчастных случаев в работе электриков и электромонтеров.

Правила безопасности при работе с электричеством

Советы начинающим

Чтобы получить начальное представление об электричестве и принципах работы устройств с его применением, рекомендуется пройти специальный курс или изучить пособие «Электротехника для начинающих». Подобные материалы разработаны специально для тех, кто пытается с нуля освоить данную науку и получить необходимые навыки для работы с электрооборудованием в быту.

Советы начинающим электрикам

В пособии и видеоуроках подробно рассказывается, как устроена электрическая цепь, что такое фаза, а что такое ноль, чем отличается сопротивление от напряжения и силы тока и так далее. Отдельное внимание уделяется технике безопасности, чтобы избежать травм при работе с электроприборами.

Конечно, изучение курсов или чтение пособий не позволит стать профессиональным электриком или электромонтером, но решить большинство бытовых вопросов по итогам освоения материала будет вполне по силам.

Обратите внимание

Для профессиональной работы требуется уже получение специального допуска и наличие профильного образования. Без этого выполнять должностные обязанности запрещается различными инструкциями.

Если же предприятие допустит человека без необходимого образования к работе с электрооборудованием, и он получит травму, руководитель понесет серьезное наказание, вплоть до уголовного.

Видео

Источник: https://elquanta.ru/teoriya/ehlektrotekhnika-dlya-nachinayushhikh.html

Основы теоретической электротехники для начинающих

Сейчас без электричества невозможно представить жизнь. Это не только свет и обогреватели, но и вся электронная аппаратура начиная с самых первых электронных ламп и заканчивая мобильными телефонами и компьютерами.

Их работа описывается самыми разными, иногда очень сложными формулами.

Но даже самые сложные законы электротехники и электроники в основе своей имеют законы электротехники, которые в институтах, техникумах и училищах изучает предмет «Теоретические основы электротехники» (ТОЭ).

Основные законы электротехники

• Закон Ома
• Закон Джоуля — Ленца
• Первый закон Кирхгофа
• Второй закон Кирхгофа

Закон Ома — с этого закона начинается изучение ТОЭ и без него не может обойтись ни один электрик.

Он гласит, что сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению Это значит, что чем выше напряжение, поданное на сопротивление, электродвигатель, конденсатор или катушку (при соблюдении других условий неизменными), тем выше ток, протекающий по цепи.

И наоборот, чем выше сопротивление, тем ниже ток.

Закон Джоуля — Ленца. С помощью этого закона можно определить количество тепла, выделившегося на нагревателе, кабеле, мощность электродвигателя или другие виды работ, выполненных электрическим током.

Этот закон гласит, что количество тепла, выделяемого при протекании электрического тока по проводнику, прямо пропорциональна квадрату силы тока, сопротивлению этого проводника и времени протекания тока.

С помощью этого закона определяется фактическая мощность электродвигателей, а также на основе этого закона работает электросчётчик, по которому мы платим за потреблённую электроэнергию.

Первый закон Кирхгофа. С его помощью рассчитываются кабеля и автоматы защиты при расчёте схем электроснабжения. Он гласит, что сумма токов, приходящих в любой узел равна сумме токов, уходящих из этого узла. На практике приходит один кабель из источника питания, а уходит один или несколько.

Второй закон Кирхгофа. Применяется при подключении нескольких нагрузок последовательно или нагрузки и длинного кобеля. Он также применим при подключении не от стационарного источника питания, а от аккумулятора. Он гласит, что в замкнутой цепи сумма всех падений напряжений и всех ЭДС равна 0.

Специалисты рекомендуют знать характеристики и распиновки vga-разъемов.

С чего начать изучение электротехники

Лучше всего изучать электротехнику на специальных курсах или в учебных заведениях. Кроме возможности общаться с преподавателями, вы можете воспользоваться материальной базой учебного заведения для практических занятий. Учебное заведение также выдаёт документ, который будет необходим при устройстве на работу.

Если вы решили изучать электротехнику самостоятельно или вам необходим дополнительный материал для занятий, то есть много сайтов, на которых можно изучить и скачать на компьютер или телефон необходимые материалы.

Видеоуроки

В интернете есть много видеоматериалов, помогающих овладеть основами электротехники. Все видеоролики можно как смотреть онлайн, так и скачать с помощью специальных программ.

Видеоуроки электрика — очень много материалов, рассказывающих о разных практических вопросах, с которыми может столкнуться начинающий электрик, о программах, с которыми приходится работать и об аппаратуре, устанавливаемой в жилых помещениях.

Основы теории электротехники — здесь находятся видеоуроки, наглядно объясняющие основные законы электротехники Общая длительность всех уроков около 3 часов.

1. Основы электротехники, ноль и фаза, схемы подключения лампочек, выключателей, розеток. Виды инструмента для электромонтажа;
2. Виды материалов для электромонтажа, сборка электрической цепи;
3. Подключение выключателя и параллельное соединение;
4. Монтаж электрической цепи с двухклавишным выключателем. Модель электроснабжения помещения;
5. Модель электроснабжения помещения с выключателем. Основы техники безопасности.

Книги

Самым лучшим советчиком всегда являлась книга. Раньше необходимо было брать книгу в библиотеке, у знакомых или покупать. Сейчас в интернете можно найти и скачать самые разные книги, необходимые начинающему или опытному электромонтёру.

В отличие от видеоуроков, где можно посмотреть, как выполняется то или иное действие, в книге можно держать рядом во время выполнения работы.

В книге могут быть справочные материалы, которые не поместятся в видеоурок (как в школе — учитель рассказывает урок, описанный в учебнике, и эти формы обучения дополняют друг друга).

Есть сайты с большим количеством электротехнической литературы по самым разным вопросам — от теории до справочных материалов. На всех этих сайтах нужную книгу можно скачать на компьютер, а позже читать с любого устройства.

Например,

mexalib — разного рода литература, в том числе и по электротехнике

книги для электрика — на этом сайте много советов для начинающего электротехника

электроспец — сайт для начинающих электриков и профессионалов

Библиотека электрика — много разных книг в основном для профессионалов

Онлайн-учебники

Кроме этого, в интернете ест онлайн-учебники по электротехнике и электронике с интерактивным оглавлением.

Это такие, как:

Начальный курс электрика — учебное пособие по электротехнике

Основы электротехники — базовые понятия

Электроника для начинающих — начальный курс и основы электроники

Техника безопасности

Главное при выполнении электротехнических работ, это соблюдение техники безопасности. Если неправильная работа может привести к выходу из строя оборудования, то несоблюдение техники безопасности — к травмам, инвалидности или летальному исходу.

Главные правила — это не прикасаться к проводам, находящимся под напряжением, голыми руками, работать инструментом с изолированными ручками и при отключении питания вывешивать плакат «не включать, работают люди». Для более подробного изучения этого вопроса нужно взять книгу «Правила техники безопасности при электромонтажных и наладочных работах».

Источник: https://instrument.guru/elektronika/osnovy-teoreticheskoj-elektrotehniki-dlya-nachinayushhih.html

Советы начинающему электрику

Использование электричества сегодня позволяет решать огромное количество задач. Это приводит к тому, что многие начинают интересоваться данным явлением и изучать его досконально.

В данном процессе может возникать множество трудностей, которые довольно сложно решить. Поможет в этом сайт http://vse-elektrichestvo.

ru/poleznye-sovety/xitrosti-elektrika, где собрано множество полезных советов для начинающих.

Основные моменты

Чтобы стать хорошим электриком, необходимо придерживаться нескольких основных правил:

1. В первую очередь следует ознакомиться с основами. Изучите теорию электричества, чтобы понять основные процессы, происходящие в таких системах.
2. Старайтесь практиковаться у опытных специалистов. Это поможет вам получить определенные навыки и научит вас работать в «боевых» условиях.
3. Обязательно читайте специальную литературу и изучайте рынок новых материалов или методик в данной сфере.

Полезная информация

Для начинающего электрика важно понимать некоторые элементарные вещи:

• Выбор соответствующего сечения кабеля к определенному устройству выполняется по простому правилу. Для этого следует учитывать простой закон напряжения «Мощность=НапряжениеСилу тока». Согласно данной формуле можно вычислить все основные параметры, которые вы знаете или вам нужно определить. Затем с помощью специальных таблиц можно уже подбирать сечение кабелей и других продуктов.
• Прокладка электрических проводов должна выполняться только горизонтально или под углом в 90 градусов. Не разрешается использовать другие способы. При этом желательно делать отступ от стены или потолка около 20 см. Если в комнате присутствуют трубы, то от них нужно удалять кабель на расстояние до 40 см.
• Щитки необходимо монтировать на высоте около 1,2 м (размер конструкции 0,6 м) и на уровне 1 м, когда щит превышает ранее указанные габариты. При этом следует соблюдать небольшое расстояние между отдельными элементами, чтобы обеспечить оптимальную вентиляцию системы.
• Используйте для защиты электрических систем специальные устройства УЗО, которые позволяю контролировать утечки тока и при необходимости отключать все механизмы.

Путь к настоящему электрику длительный и лежит сквозь постоянную практику и усовершенствование навыков. Постарайтесь получать удовольствие от этой работы и вы станете настоящим профессионалом.

РЕКОМЕНДАЦИИ ДЛЯ НАЧИНАЮЩЕГО ЭЛЕКТРИКА смотрим в видео:

Источник: http://postroyka.org/sovetyi-nachinayushhemu-elektriku/

Электрика своими руками от А до Я

Сегодня нет той сферы деятельности человека, где бы не применялось электричество.  Оно просто окружает человечество в повседневной жизни. Без него уже нельзя представить цивилизованную жизнь.

Что бы отлично разбираться и понимать, как работает электричество от а до я – необходимо пройти курс обучения по дисциплине «Электротехника», при этом потратив уйму времени.

Важно

Но для того, чтобы знать о базовых принципах электричества необходимы общие понятия о законах электротехники и советы электрика.

И тогда, электрика своими руками станет такой же доступной, как сделать полку или повесить картину.

Общие понятия

Электричество – это физический процесс движения свободных электронов. Используется только «прирученное» человеком электричество, при котором движение электронов по проводам происходит только в нужном направлении, и оно бывает двух видов:

• постоянного тока;
• переменного тока.

Этот упорядоченный физический процесс и дает – свет, тепло, вращение моторов, работу наших смартфонов и многое другое.

Постоянный ток

Использует во всех бытовых приборах с электроникой от телевизора и компьютера до вашего сотового телефона. Наиболее распространенными источниками постоянного тока служат:

• батарейки;
• аккумуляторы;
• блоки питания от сети переменного тока 220 В.

Переменный ток

Вырабатывается промышленным способом на электростанциях и поступает через систему распределения в квартиры. От него работают холодильники, электрические плиты, блоки питания бытовых приборов, лампы освещения и многое другое.

Промышленно вырабатывается трехфазный ток, а в квартиры поступает его производная – однофазный ток с номинальным напряжением 220 В. Однофазный ток передается по двум проводам – один из которых фаза, обозначаемая, как «L», второй – ноль «N».

Приборы безопасности

Стоит четко знать, что электрический ток и напряжение невозможно увидеть или услышать. Вот тут в помощь советы электрика.

Совет: Прежде чем начинать ремонтировать действующую электропроводку, необходимо воспользоваться специальными приборами для определения наличия напряжения. И вот основные:

• индикаторная отвертка;
• однополюсные или двухполюсные указатели напряжения;
• электрические щупы;
• электронные сигнализаторы напряжения.

Если нет под рукой такого прибора, то можно воспользоваться хитростью электрика и изготовить пробник из двух проводов, патрона и лампочки накаливания. Замкнув один провод на металлический корпус щита – вторым проводом можно искать фазу.

Электропроводка

Все электричество работает по принципу передачи энергии от источника (электростанция) по проводам к потребителю (лампочка, холодильник и т. д.). Для того, чтобы подключить лампочку или розетку необходим двухжильный провод – фаза и ноль.

Провода представляют собой металлическую жилу, изготовленную из меди или алюминия, покрытую по всей длине защитной пластиковой изоляцией.

 Провода с двумя, тремя и более жилами покрывают поясной изоляцией и уже называют электрическим кабелем. Провода выпускаются определенных сечений, имеют стандартизированный ряд: 1,5; 2,5; 4; 8; 10 и т.

д. Размер сечения жил указывается в квадратных миллиметрах.

Цветовая маркировка проводов

Для облегчения электромонтажных работ, а также в целях безопасности были унифицированы требования ПУЭ и евростандарта. Так каждая жила имеет свой цвет согласно функциональной принадлежности. Регламент маркировки определяет:

• PE — нулевой защитный проводник – желтого цвета с зеленой полосой или как чередование желтых и зеленых полос;
• N — нулевой рабочий проводник (нейтраль) — голубого цвета;
• L — фазный провод — красного, коричневого, серого или белого цвета.

Здесь же, пригодятся советы электрика, которые вы найдете только в технической литературе:

1. Имейте в виду, что ранее в СССР существовала другая цветовая маркировка, где черным цветом обозначалась глухо заземлённая нейтраль, белым цветом – рабочий ноль, фазы А-В-С соответственно имели цвета желтый, зеленый и красный.
2. Электрические кабели, купленные в магазине или найденные при ремонте в существующей проводке, могут не иметь «правильную» цветовую маркировку, а иногда провода и вовсе будут белыми. Используйте секреты электрика: купите цветные кембрики или разных цветов изоленту для правильного обозначения жил.

Выбор сечения провода

При передаче электрической энергии через провода происходит неизбежная потеря ее незначительной части, которая проявляется в выделении тепла. Чем больше используемая мощность, подводимая по проводам к потребителю, тем больше понадобиться сечение провода.

Любой токопроводящий материал имеет удельное сопротивление, так, например, у медных проводов оно почти в 1,5 раза меньше, у алюминиевых.

Что бы, не утруждаться вычислениями и не искать таблицы – нужны простые советы электрика и тогда, запомнив несколько несложных значений можно с легкостью подобрать необходимое сечение провода для дома или гаража.

Так как, суммарная мощность всех электроприборов в квартире, частном доме или на даче не превышает 3 кВт, то можно руководствоваться, что в 1 фазной сети на 1 кВт мощности приходиться сила тока примерно 5,0 А. А для 3 фазной сети на 1 кВт надо сила тока примерно 2,0 А.

В частности, для электроводонагревателя мощностью в 1,5 кВт понадобиться провод с медным проводником в 1,5 мм2.

Источник: http://vseobelektrike.com/

Электрические схемы для начинающих электриков, ProРемонт

Главная > Электрика > Электрические схемы для начинающих электриков

Электрические схемы – это вид технического документа, которым пользуются все, кто сталкивается с электричеством — от начинающих электриков до профессионалов.

Для их правильного составления необходимо владеть некоторым набором знаний и знать стандарты, которые относятся к оформлению рисунка.

Чтобы полностью освоить это направление необходимо потратить немало времени, но для понимания на уровне начинающего электрика, достаточно знать основные правила.

Электросхемы для начинающих электриков

Существует 8 основных правил, которые позволят в течении короткого времени освоить рисование простых электрических схем.:

• Правило1. Присвоенные элементам номера должны идти в строго возрастающем порядке. То есть, если на схеме имеются резисторы R1, R2, R3, а также конденсаторы C1, C2, С3, запрещается менять их последовательность либо пропускать что-то при записи.
• Правило 2. Присвоение любого номера должно производиться в порядке возрастания слева-направо и сверху-вниз. Изменение поочередности разрешено только в тех случаях, когда это необходимо для обозначения проходящего сигнала и т.д.
• Правило 3. Обозначения должны находиться рядом с названиями элементов (справа или сверху). Не допускается их пересечение любыми другими линиями или составляющими схемы.
• Правило 4. Линии связи всегда должны быть выполнены в виде горизонтальных или вертикальных отрезков. Желательно минимизировать их изломы и пересечения. В случае, если этого избежать невозможно необходимо придерживаться угла в 90 градусов.
• Правило 5. Толщина связных линий напрямую зависит от формата и размера чертежа. Граничные пределы – от 0.2 до 1 мм, а наиболее оптимальные – от 0.3 до 0.4 мм. В пределах одной схемы они должны иметь точные одинаковые толщины. В случае необходимости выделить какую-то определенную группу допускается использования линий различной толщины.
• Правило 6. Все графические изображения, которые передают реальные элементы на схеме, должны быть нарисованы в точном соответствии с нормативными требованиями либо, если этого вынуждает схема, повернутыми на угол кратный 90 градусам.
• Правило 7. При обозначении номинальных показателей элементов, допускается упрощение (L2, C5 и т.д.)
• Правило 8. Расстояние между линиями различного назначения должно быть не меньше 5 мм.

Всех этих правил будет достаточно для того, чтобы овладеть рисованием схем на начальном уровне. Для более сложных изображений вводятся дополнительные требования и стандарты.

Пособие для начинающего электрика

На сегодняшний день существует огромное количество ресурсов, на которых каждый желающий сможет получить базовые знания по электротехнике, а также углубить уже имеющиеся. Особенно полезны такие курсы, как электрика для начинающих видео – уроки. В них не только рассказывается теоретический материал, но и демонстрируется, как применить его на практике.

Также большую роль в освоении профессии электрика является умение чертить схемы, ведь именно по ним производятся все монтажные и ремонтные работы. Для этого необходимо освоить такое направление, как черчение, а также более узкую его специализацию – составление электросхем.

Для получения этих знаний лучше всего воспользоваться услугами специальных курсов или образовательных учреждений, но для старта достаточно просто освоить пособие «Электрика для начинающих – схемы». Комплексный подход в изучении физики, черчения и электротехники, а также постоянная практика позволят стать настоящим профессионалом своего дела.

Похожие записи

Источник: https://0410kv.ru/kv12/elektricheskie-sxemy-dlya-nachinayushhix-elektrikov-proremont/

Содержание: Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Обратите внимание Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения. В связи с этим очень часто возникает вопрос, как научится читать электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы. Виды электрических схем Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область. Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы, однолинейные, полнолинейные и развернутые. Каждая из них имеет свои специфические особенности. К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки. Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читать электрические схемы. Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме. Важно На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план. В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие. Обозначения в электрических схемах В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах. В электрических цепях все составные части можно условно разделить на несколько групп: В первую группу входят устройства, вырабатывающие электроэнергию или источники питания. Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей. Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения. Каждому устройству, элементу или детали соответствует условное обозначение, применяющееся в графических изображениях электрических цепей, называемых электрическими схемами. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров. Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства. Все составные части и условные обозначения элементов электрической цепи отображаются графически. На рисунках видно, что каждому элементу или прибору соответствует свой условный значок. Например, электрические машины могут изображаться упрощенным или развернутым способом. В зависимости от этого строятся и условные графические схемы. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном. Таким же образом выполняются и другие условные обозначения электрических схем. Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. От этого зависит способ отображения самих устройств, их выводов, соединений обмоток и других составных элементов. Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения. Графические изображения других элементов: Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой. Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами. Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов. Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников. Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы. Как правильно читать электрические схемы Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем. Совет Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали. Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах. Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читать принципиальные электрические схемы, внимательно ознакомиться со всеми элементами. Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читать электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

ВЧ Усилитель на 3-х лампах ГУ-50

Книги и журналы для начинающих радиолюбителей.

На этой странице Вы можете бесплатно скачать следующую литературу:

*****************************************************************************************

В.М. Пестриков. Энциклопедия радиолюбителя.

Основы схемотехники и секреты электрических схем. 2-е изд.

В книге много полезных радиолюбительских схем, полное описания процесса изготовления, которые могут быть сделаны начинающими  радиолюбителями самостоятельно своими руками. Помогут в наладке схем большое разнообразие в книге справочного материала.

сохранить книгу на диск (11Mb djvu)

*****************************************************************************************

Е.Айсберг. Радио? Это очень просто… (МРБ №622)

В книге рассказывается как устроен и работает радиоприёмник и отдельные его узлы, как устроены и работают лампы, диоды, триоды, конденсаторы. Рассказ ведётся в форме непринуждённых бесед между опытным и начинающим радиолюбителями. Книга иллюстрирована занимательными рисунками.

сохранить книгу на диск (3,1Mb djvu)

***************************************************************************************

Е.Айсберг. Транзистор? Это очень просто…(МРБ №480)

Книга рассчитана на широкий круг читателей, содержит 14 занимательных бесед. Рассказ ведётся в форме непринуждённых бесед между опытным и начинающим радиолюбителями. Книга иллюстрирована занимательными рисунками.

сохранить книгу на диск (1,2Mb djvu)

***************************************************************************************

Г.Шрайбер. 300 схем источников питания.

Выпрямители, импульсные источники питания, линейные стабилизаторы и преобразователи.

сохранить книгу на диск (2,1Mb djvu)

***************************************************************************************

Л.В.Кубаркин. Азбука радиосхем. (МРБ №259)

Книга для начинающих радиолюбителей. В ней рассказывается о значении радиосхем, подробно рассматриваются схематические изображения, условные обозначения и наименования радиодеталей и схем…

сохранить книгу на диск (0,97Mb djvu)

***************************************************************************************

А.В.Дьяков. В помощь радиолюбителю. (№112)

Книга как для начинающих, так и для квалифицированных радиолюбителей. В ней приведены описания конструкций, принципиальные схемы и методика расчёта некоторых узлов. Разделы: радиолюбителю-конструктору, электроника в быту, зарядные устройства.

сохранить книгу на диск (1,2Mb djvu)

***************************************************************************************

Н.А.Дробница. 60 схем радиолюбительских устройств.(МРБ №1116)

Описаны радиолюбительские устройства различного назначения, разработанные и испытанные автором. Даны их принципиальные схемы, описания и характерные особенности налаживания. Устройства собраны на транзисторах и микросхемах широкого применения.

сохранить книгу на диск (2Mb djvu)

***************************************************************************************

В.А.Никитин. В помощь радиолюбителю. (№104)

Книга как для начинающих, так и для квалифицированных радиолюбителей. В ней приведены описания конструкций, принципиальные схемы и методика расчёта некоторых узлов. Разделы: звуковоспроизведение, телевидение, электроника-автолюбителю, электроника и автоматика в быту, измерения, источники питания.

сохранить книгу на диск (1,1Mb djvu)

***************************************************************************************

А.И.Вдовикин. Занимательные электронные устройства. (МРБ №1029)

Книга для начинающих радиолюбителей. В ней описаны различные занимательные электронные устройства, которые могут быть полезны в быту.

сохранить книгу на диск (2,6Mb djvu)

***************************************************************************************

А.И.Щедрин. Новые металлоискатели для поиска кладов и реликвий.

сохранить книгу на диск (2,7Mb djvu)

Условия скачивания материала описаны на странице: о сайте

Чтение схем и чертежей электроустановок

Методические указания.

Б. В. Гетлинг «Чтение схем и чертежей электроустановок» Высшая школа, 1980 год, 120 стр. (1,11 мб. djvu)

Научится читать схемы и чертежи электроустановок не так сложно, как это может показаться на первый взгляд. Для начала следует изучить теоретические основы электротехники (базовые понятия и основные электротехнические законы). Затем принцип работы и обозначения применяемые на схемах для электротехнических аппаратов и компонентов (пускатели, електродвигатели, контакторы, предохранители, трансформаторы и т.д). Рассмотреть структуры существующих типов схем (структурные, однолинейные, принципиальные, монтажные и т.д.). Узнать технологические особенности электрооборудования схемы которых предстоит изучать (схемы станков, тяговых и электросиловых устройств, котельных установок и т.д.). Изучить нормативную документацию в объеме необходимом для данной конкретной электроустановки. Эта небольшая по объему книга несмотря на то, что она издавалась в 1980 году содержит информацию необходимую для начального ознакомления с приемами чтения схем и чертежей электроустановок.

Оглавление книги

Глава первая Общие сведении о чертежи к правилах их выполнения 6

Глава вторая. Электрические схемы 12
§ I. Назначение схем 12
§ 2. Условные обозначения, применяемые в схемах 13
§ 3. Содержание и назначение структурных схем 14
§ 4. Содержание и назначение функциональных схем 16
§ 5. Содержание и назначение принципиальных (полных) схем 16
§ 6. Принципиальные схемы энергетических устройств 18
§ 7. Принципиальные схемы электропривода 30
§ 8. Содержание и назначение схем соединений (монтажных) 44
§ 9. Методические указания по чтению схем вспомогательных цепей 48
§ 10. Содержание и назначение схем электрических цепей с элементами электроники 48
§ II. Методические указания по чтению схем цепей с элементами электроники 51

Глава третья. Чертежи электроустановок и электросетей 53
§ 12. Общая характеристика чертежей электрических устройств 53
§ 13. Чертежи трансформаторных подстанций и распределительных устройств напряжением выше 1000 В 53
§ 14. Монтажные чертежи н чертежи крепления различной аппаратуры 65
§ 15. Чертежи распределительных устройств до 1000 В 69
§ 16. Чертежи опор электрических линий до 1000 В я выше 71
§ 17. Методические указания по чтению чертежей электроустановок 75
§ 18. Общая характеристика и условные обозначения чертежей электрических сетей 77
§ 19. Чертежи силовых электросетей 79
§ 20. Чертежи электроосветительных сетей 82
§ 21. Методические указания по чтению чертежей электрических сетей 85
Приложения 65

Скачать книгу бесплатно1,11 мб. djvu

---

Как читать электрические схемы. Видео

Похожая литература

1 520

https://www.htbook.ru/ehlektrotekhnika/ehlektrooborudovanie/chtenie-shem-i-chertezhej-elektroustanovokЧтение схем и чертежей электроустановокhttps://www.htbook.ru/wp-content/uploads/2016/01/Чтение-схем.jpghttps://www.htbook.ru/wp-content/uploads/2016/01/Чтение-схем.jpg2016-01-02T17:38:16+04:00Электрооборудованиеэлектросхемы,ЭлектротехникаМетодические указания. Б. В. Гетлинг ‘Чтение схем и чертежей электроустановок’ Высшая школа, 1980 год, 120 стр. (1,11 мб. djvu) Научится читать схемы и чертежи электроустановок не так сложно, как это может показаться на первый взгляд. Для начала следует изучить теоретические основы электротехники (базовые понятия и основные электротехнические законы). Затем принцип работы…YakovLukich [email protected]Техническая литература

Электроные схемы для начинающих » Радиоэлектроника

РАДИОЛЮБИТЕЛЬСКИЕ СХЕМЫ — ПРИЛОЖЕНИЕ К УРОКАМ

Тут расположены схемы, для начинающих, радиолюбителей (как приложение к урокам), рекомендуемые для удачного старта.

При сборке предложенных схем, обращайте повышенное внимание на исправность используемых радиоэлементов!!!

Светодинамические устройства.

Звуковые генераторы, имитаторы.

Источники питания.

Усилители.

СВЕТОДИНАМИЧЕСКИЕ УСТРОЙСТВА

Мигалка на одном светодиоде

Описание схемы

Эта схема представляет собой простой несимметричный мультивибратор, что приводит к прерывающемуся свечению светодиода. Частота вспышек светодиода определяется частотой генерации мультивибратора. При включении источника питания ток коллектора транзистора VТ 2 скачком поменяется от нуля, до исходного значения, которое определяется резисторами R 1, R 2 и коэффициентом h 21э транзисторов VТ 1, VТ 2. Силу исходного тока коллектора VТ 2, устанавливают подбором резистора R 2, при отключенном конденсаторе C 1. При всем этом светодиод еще не должен сиять. Подбор начинают со значений сопротивления R 1, при котором светодиод сияет, потом наращивают сопротивление R 1, до погасания светодиода. Подбором конденсатора C 1, достигают требуемой частоты мерцаний. Номиналы резисторов, могут отличаться от обозначенных на схеме, на +, — 10%. Транзисторы маломощные группы МП, заместо МП41, можно ставить МП39, МП42, с хоть каким буквенным индексом. В место МП37 можно ставить МП10, МП38. Светодиод можно применить хоть какой имеющийся в продаже. Схема не один раз проверенна на работоспособность и если она верно собрана, начинает работать сходу. Применить данную схему можно как сигнальное устройство, либо как эмитатор сигнализационного устройства в автомобиле и дома.

Мигалка на 2-ух светодиодах

Описание схемы

Эта схема представляет собой симметричный мультивибратор, частота которого находится в зависимости от номиналов конденсаторов С1, С2, а так же от резисторов R 1, R 2. Частота последовательного мерцания светодиодов соответственно, находится в зависимости от частоты мультивибратора которую в свою очередь можно поменять подбором конденсаторов С1, С2 и резисторов R 1, R 2. Транзисторы VT 1, VT 2, группы МП и могут быть МП39, МП40, МП41, МП42, с хоть каким буквенным индексом. Светодиоды могут быть любые, не считая инфракрасных. Схема ординарна в изготовлении, не один раз испытана на работоспособность и при правильной сборке начинает работать сходу при подаче питания. Применяться данная схема может как элемент световой индикации в разных устройствах.

ЗВУКОВЫЕ ГЕНЕРАТОРЫ, ИМИТАТОРЫ

Обычный генератор звуковой частоты

Описание схемы

Генератор начинает работать при напряжении в несколько 10-х толикой вольта, даже с транзистором с малым статическим коэффициентом. Генерация появляется при нажатии кнопки S1, из — за деяния сильной положительной оборотной связи меж коллектором и базой. R1 устанавливает подходящую громкость и тональность звука. Трансформатор Т1 — от хоть какого транзисторного компактного радиоприемника. В качестве головных телефонов можно применить любые высокоомные телефоны типа ТМ — 2А, в последнем случае подходят и капсуля типа ДЭМ — 4М.

Электрическая сирена

Описание схемы

При нажатии кнопки S 1, заряжается конденсатор С1. Разряжается конденсатор С1 через делитель напряжения на резисторах R 2, R 3, присоединенного в цепь базы транзистора VT 1. Так как напряжение на конденсаторе С1, падает по мере его разрядки, то происходит уменьшение напряжения смещения на базе транзистора VT 1, в итоге чего меняется частота звучания. Из динамической головки слышен звук напоминающий вой серены. Транзистор VT 1, можно поменять на КТ315, КТ3102 с хоть каким буквенным индексом. Транзистор VT 2, можно поменять на КТ837 с хоть каким буквенным индексом. При сборки схемы повышенное внимание уделить корректности подключения кнопки. Невзирая на простоту схемы, почему то, конкретно подключение кнопки нередко путают, в итоге имитации серены не происходит, а слышен только обыденный звуковой тон определенной частоты. Схема не один раз испытана на работоспособность, при номиналах радиодеталей обозначенных на схеме и безошибочной сборке начинает работать сходу.

Двухтональный звонок

Описание схемы

Звонок состоит из 2-ух генераторов, генератора тона, выполненного на транзисторах V 3, V 4 и симметричного мультивибратора V 1, V 2. Как понятно при работе мультивибратора его транзисторы попеременно запираются и открываются. Это свойство и применено для управления частотой генератора тона. Выход мультивибратора соединен с генератором тона через резистор R 5 потому он будет временами подключаться к общему проводу (к плюсу источника питания), т. е. параллельно резистору R 7. При всем этом частота генератора будет изменяться скачком, при закрытом транзисторе из динамической головки B 1, будет слышен звук 1-го тона, при открытом – другого. Конденсаторы С2, С3, защищают мультивибратор от импульсов, проникающих от генератора тона. При отсутствии конденсаторов частота мультивибратора будет изменяться, что приведет к возникновению противных тонов в звучании звонка. В место обозначенных на схеме, можно применить любые другие маломощные низкочастотные германиевые транзисторы соответственной структуры. Конденсаторы могут отличаться от номинала обозначенного в схеме на +,- 10%. Динамическая головка В1 неважно какая, мощностью 1-2 Вт. и сопротивлением звуковой катушки неизменному току 4-10 Ом. В место конденсаторов С2, С3, можно установить один электролитический неполярный конденсатор на 1, 2 Мкф. на номинальное напряжение не ниже 6в. Детали звонка можно смонтировать на печатной плате из фольгированного гетинакса либо стеклотекстолита. Схема не один раз испытана на работоспособность, при номиналах радиоэлементов обозначенных на схеме и безошибочной сборки наладки не просит.

Набросок печатной платы

Телеграфный тренажер на ИМС К155ЛА3

Описание схемы

Предлагаемый телеграфный тренажер довольно прост в изготовлении, и предназначен для самостоятельного исследования телеграфной азбуки. Кнопкой S1 служит механический телеграфный ключ. Уст — во состоит из 4 — х частей 2И — НЕ микросхемы К155ЛА3. Элементы DD1.1, DD1.2, DD1.3, образуют генератор импульсов, последующих с частотой 1000Гц. Элемент DD1.4, является буферным. При помощи резистора R1 подстраивают частоту генератора. В качестве источника питания может быть, маломощный блок питания напряжением 5в.

ИСТОЧНИКИ ПИТАНИЯ

Обычный регулируемый блок питания

Конструкции на транзисторах требуют для собственного питания неизменное напряжение определенной величины, 1,5В, 3 В, 4,5 В, 9 В и 12 В. Чтоб во время проверки и налаживания собираемых схем, не расходовать зря средства на преобретение гальванических частей и батарей, воспользуйтесь универсальным блоком питания работающим от сети переменного тока и позволяющим получить хоть какое неизменное напряжение. Схема такового блока приведена на рисунке. Его выходное напряжение можно плавненько изменять от 0,5 до 12 В. При этом оно будет оставаться размеренным не только лишь при изменении сетевого напряжения, да и при изменении тока нагрузки от нескольких миллиампер до 0,3 А. Не считая того, блок питания не опасается маленьких замыканий в цепи нагрузки, которые нередки в практике радиолюбителя.

Познакомимся подробнее с работой блока питания. Врубается он в сеть при помощи двухполюсной вилки ХР1. При замыкании контактов выключателя SA1 сетевое напряжение подается на первичную обмотку понижающего трансформатора Т1. На выводах вторичной обмотки возникает переменное напряжение, существенно наименьшее, чем сетевое. Оно выпрямляется диодиками VD1 — VD4, включенными по так именуемой мостовой схеме. Чтоб выпрямленное напряжение было такое же размеренное, как напряжение батареи гальванических частей, на выходе выпрямителя стоит электролитический конденсатор С1 большой емкости. Выпрямленное напряжение подается на несколько цепей: R1, VD5, VT1, R2, VD6, R3- VT2, VT3, R4, (R2, VD6) — это стабилитрон с балластным резистором. Они составляют параметрический стабилизатор. Как мы уже гласили выше, независимо от колебаний выпрямленного напряжения на стабилитроне VD6 будет строго определенное напряжение, равное напряжению стабилизации данного типа стабилитрона (в нашем случае от 11,5 до 14 В). Параллельно стабилитрону включен переменный резистор R 3, при помощи которого и устанавливают необходимое выходное напряжение блока питания. Чем поближе к верхнему выводу находится движок резистора, тем больше выходное напряжение. С движка переменного резистора напряжение подается на усилительный каскад, собранный на транзисторах VT2 и VT3. Можно считать, что это усилитель мощности, обеспечивающий подходящий ток через нагрузку при данном выходном напряжении. Резистор R5 имитирует нагрузку блока питания, когда к зажимам ХТ1 и ХТ2 ничего не подключено. Напряжение на нем практически равно напряжению меж движком переменного резистора и общим проводом (зажим ХТ2). Чтоб можно было держать под контролем выходное напряжение, в блок введен вольтметр, составленный из микроамперметра и дополнительного резистора R 6.

Примечание: Выпрямительные диоды, диодного моста VD1 — VD4 можно поменять на более современные типа КД226 которые расчитаны на оборотное напряжение более 250В либо завезенные из других стран аналоги. Транзисторы VT1, VT2 можно поменять на КТ361 либо завезенные из других стран аналоги. Транзистор VT3 можно поменять на КТ837 с хоть какой буковкой, что даже облегчит его установка на теплоотводе. В качестве теплоотвода подойдет алюминиевая либо дюралевая пластинка шириной 2мм., ширина 40мм., высота 60мм. Установка радиоэлементов производят на печатной плате из стеклотекстолита, хотя есть примеры что для начала монтажную плату изготавливали из плотного картона. Вся конструкция помещается в корпус из диэлектрического материала (пластмасс, пластик и т. д.).

Установка транзистора VT3 на теплоотводе.

При сборке необходимо быть внимательным и усмотрительным т. к. тут на первичной обмотке трансформатора, присутсвует напряжение опасное для жизни 220в.

УСИЛИТЕЛИ

Схема бестрансформаторного двухтактного УНЧ

Описание схемы

Обычный бестрансформаторный двухтактный усилитель мощностью 1.5 Вт..Частотный транзистор П416 использован тут из суждения как можно больше понизить шумы входного каскада, поэтому как кроме того что он частотный, он к тому же малошумящий. Фактически его можно поменять на МП39 — 42, с ухудшением шумовых черт соответственно либо на кремниевые транзисторы КТ361 либо КТ3107 с хоть какой буковкой.. Для предотвращения искажений типа «ступень», меж базами VT2, VT3, фазоинверсного каскада включен диодик VD1 — Д9, с хоть какой буковкой, по этому на базах транзисторов появляется напряжение смещения. Напряжение в средней точке (минусовой вывод конденсатора С2) будет равно 4,5в. Его устанавливают подбором резисторов R2, R4. Очень допустимое рабочее напряжение конденсатора С2 может быть 6в. Подробную информацию по транзисторным УНЧ можно отыскать тут.

Ввысь | Основная

Названы популярные схемы обмана начинающих инвесторов в России

https://ria.ru/20201206/moshenniki-1587867852.html

Названы популярные схемы обмана начинающих инвесторов в России

Названы популярные схемы обмана начинающих инвесторов в России — РИА Новости, 06.12.2020

Названы популярные схемы обмана начинающих инвесторов в России

Мошенники в России прикрываются именами известных на рынке брендов, чтобы выманивать деньги у начинающих инвесторов, рассказал РИА Новости председатель… РИА Новости, 06.12.2020

2020-12-06T08:08

2020-12-06T08:08

2020-12-06T11:39

технологии

московская биржа

россия

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://cdnn21.img.ria.ru/images/153338/23/1533382334_0:293:5616:3452_1920x0_80_0_0_14e85854c655d07f79d508ae8a621f8c.jpg

МОСКВА, 6 дек — РИА Новости. Мошенники в России прикрываются именами известных на рынке брендов, чтобы выманивать деньги у начинающих инвесторов, рассказал РИА Новости председатель правления банка «Фридом Финанс» Геннадий Салыч.»С начала года более 3,5 миллиона соотечественников открыли счета на Московской бирже. И есть полная уверенность, что эта тенденция продолжится в следующем году. Брокерский бизнес растет и вместе с популярностью у населения получает повышенное внимание мошенников, которые прикрываются именами известных на рынке брендов, чтобы выманивать деньги», — указал Салыч.Всего он выделил несколько схем, к которым прибегают мошенники. Так, они создают сайты-приманки и часто на них выкладывают украденные сканы лицензий крупных брокеров. В социальных сетях создают копии страниц инвестиционных компаний с якобы разрешительными документами, логотипами, фотографиями сотрудников, новостями и описанием продуктов.Также мошенники завлекают клиентов на бесплатные «курсы инвесторов», на которых предлагают начать работу на фондовом рынке. «Получается что-то вроде пирамиды, где первое время могут даже выплачивать какие-то проценты, чтобы усыпить бдительность», — пояснил Салыч.Еще одна уловка — это побуждение к участию в беспроигрышных лотереях и конкурсах, затем приз предлагают инвестировать на выгодных условиях. Клиент доверяет аферисту, продолжает инвестировать далее и терять деньги.И наконец, аферисты представляются личными консультантами известных компаний в вопросах инвестиций и предлагают свою помощь в организации выгодных вложений, заключил Салыч.

https://ria.ru/20201126/moshenniki-1586372785.html

https://ria.ru/20201112/moshenniki-1584234626.html

россия

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

2020

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

Новости

ru-RU

https://ria.ru/docs/about/copyright.html

https://xn--c1acbl2abdlkab1og.xn--p1ai/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

https://cdnn21.img.ria.ru/images/153338/23/1533382334_312:0:5304:3744_1920x0_80_0_0_c51b062a12edaf7438e5917a5e8cd55e.jpg

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

РИА Новости

[email protected]

7 495 645-6601

ФГУП МИА «Россия сегодня»

https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/

технологии, московская биржа, россия

МОСКВА, 6 дек — РИА Новости. Мошенники в России прикрываются именами известных на рынке брендов, чтобы выманивать деньги у начинающих инвесторов, рассказал РИА Новости председатель правления банка «Фридом Финанс» Геннадий Салыч.»С начала года более 3,5 миллиона соотечественников открыли счета на Московской бирже. И есть полная уверенность, что эта тенденция продолжится в следующем году. Брокерский бизнес растет и вместе с популярностью у населения получает повышенное внимание мошенников, которые прикрываются именами известных на рынке брендов, чтобы выманивать деньги», — указал Салыч.

26 ноября 2020, 06:03

Мошенники придумали новую схему обмана россиян

Всего он выделил несколько схем, к которым прибегают мошенники. Так, они создают сайты-приманки и часто на них выкладывают украденные сканы лицензий крупных брокеров. В социальных сетях создают копии страниц инвестиционных компаний с якобы разрешительными документами, логотипами, фотографиями сотрудников, новостями и описанием продуктов.

Также мошенники завлекают клиентов на бесплатные «курсы инвесторов», на которых предлагают начать работу на фондовом рынке. «Получается что-то вроде пирамиды, где первое время могут даже выплачивать какие-то проценты, чтобы усыпить бдительность», — пояснил Салыч.

Еще одна уловка — это побуждение к участию в беспроигрышных лотереях и конкурсах, затем приз предлагают инвестировать на выгодных условиях. Клиент доверяет аферисту, продолжает инвестировать далее и терять деньги.

12 ноября 2020, 10:56

Телефонные мошенники придумали новый изощренный способ для обмана россиян

И наконец, аферисты представляются личными консультантами известных компаний в вопросах инвестиций и предлагают свою помощь в организации выгодных вложений, заключил Салыч.

Руководство по проектированию электронных схем для начинающих — простая схема

Схема простого электронного переключателя

Чтобы начать с основ электроники, мы рассмотрим очень простую схему, основанную на переключателе, который может включать и выключать свет. Хорошо, это может быть не совсем то, чего вы надеетесь достичь с точки зрения создания новейшего электронного устройства с компьютерным управлением, но это произойдет немного позже. На данный момент нам нужно взглянуть на основы и научиться ходить, прежде чем мы сможем бегать.

Во-первых, вот некоторые основы электричества и того, как оно работает. Я свел это к минимуму, чтобы мы могли приступить к созданию нашей первой схемы.

Электричество, электрический ток и электроны

Все мы знаем об электричестве как об энергии, которая заставляет наш свет сиять, питает телевизор и за которую энергетические компании любят взимать с нас большие деньги, но чтобы понять электронику, нам нужно посмотреть, что такое электричество. По сути, электричество — это поток заряда.Отрицательно заряженные электроны обычно вращаются вокруг атома, электроны во внешней оболочке известны как валентные электроны. При приложении соответствующей силы некоторые из них могут вырываться, создавая электрический заряд. Эти электроны летают по цепи. Электроны всегда текут по полной цепи, и им нужно вернуться туда, откуда они начали (например, аккумулятор или другой источник электричества).

Это слишком упрощенно, но с точки зрения проектирования электронных схем (а не проектирования самих компонентов) вам в данный момент не нужно углубляться.

Проводники и изоляторы

Электроны (например, электричество) могут проходить через одни материалы намного легче, чем через другие. Провода, соединяющие электрическую сеть с сетевым электроприбором, обычно сделаны из меди, так как это позволяет электронам очень легко проходить, но чтобы избежать поражения электрическим током каждый раз, когда вы касаетесь провода питания, медный провод покрыт пластиковым покрытием, устойчивым к внешним воздействиям. поток электронов.

Материалы, которые позволяют электронам легко перемещаться, называются проводниками, а те, которые препятствуют перемещению электронов, называются изоляторами.Именно эти свойства позволяют нам контролировать, где разрешено пропускать электричество, и иметь возможность включать и выключать устройства. Изолирующие свойства материала будут различаться в зависимости от материала и толщины, поэтому всегда следует использовать соответствующий изолятор при работе с электричеством, особенно с сетевым электричеством (см. Раздел по электробезопасности).

Некоторые общие проводники и изоляторы перечислены в следующей таблице:

Проводник	Изолятор
Медный провод	Большинство пластиков
Другие металлы	Сухое дерево
Водопроводная / дождевая вода *	Стекло и керамика
Люди!	Воздух

Обратите внимание, что я конкретно упоминаю водопроводную и дождевую воду, а не просто воду.Чистая дистиллированная вода на самом деле является изолятором, но примеси в большей части воды превращают ее в проводник. Никогда не используйте оборудование, работающее от электросети, рядом с водой или на улице под дождем, если только оборудование не предназначено специально для этой цели (см. Раздел по электробезопасности).

Существует еще один тип материала, называемый полупроводником, свойства которого могут меняться от изолятора к проводнику при определенных условиях. Полупроводники будут рассмотрены более подробно позже, когда мы перейдем к активным компонентам.

Полный контур

Это пример реальной схемы, используемой в фонариках с батарейным питанием.

Для работы любой электронной схемы должна быть полная цепь. Это означает, что должно быть соединение из проводящего материала, которое идет по кругу от одной клеммы батареи через оборудование, а затем обратно к другой клемме батареи. Если в какой-либо точке есть разрыв, то у нас есть воздух, который является плохим проводником, и в результате ничего не произойдет.

Так работает переключатель.

Когда переключатель находится в разомкнутом положении, это создает разрыв цепи, и свет выключается. Когда переключатель замкнут, металлические контакты внутри переключателя соединяются и замыкают цепь.

Принципиальная схема

Изображение, которое вы видите, называется принципиальной схемой или схематической диаграммой. Это стандартный способ показать электронную схему, чтобы вы могли увидеть, как она должна работать.У каждого компонента есть собственный символ, который указывает на его функцию. В справочном разделе по электронике есть несколько различных символов схем электронных компонентов. Символ слева обозначает батарею, вверху есть символ переключателя, а справа кружок с крестом в нем обозначает лампу (или индикаторную лампу).

Обратите внимание, что при создании схемы часто имеется схема компоновки компонентов, которая показывает, как компоненты устанавливаются на печатную плату.Это полезно, если вы создаете копию схемы, которая уже была спроектирована, но именно схема (принципиальная схема) наиболее полезна для понимания того, как и почему схема работает именно так.

К сожалению, принципиальные схемы / схемы не всегда выглядят точно так же, поскольку есть различия в используемых символах схем в зависимости от региона и предпочтений. Например, резистор в обозначениях цепи IEC показан в виде прямоугольника, но в США резистор обычно отображается зигзагообразной линией.В большинстве случаев различия незначительны, и все еще можно распознать символ, даже если он не тот, с которым вы знакомы, но в худшем случае это обычно означает, что есть пара дополнительных символов, которые нужно запомнить / найти.

Изображение переключателя не является частью принципиальной схемы, но предоставляется как средство взаимодействия со схемой. Кроме того, принципиальные схемы обычно статичны, и символ переключателя обычно не переходит в закрытое положение, а цвет лампы не меняется.

Руководство по проектированию электронных схем для начинающих

Многие люди так хотят знать концепции проектирования электронных схем с нуля. Что ж, проектирование простых систем освещения со связкой светодиодов и резисторов может не представлять проблем, но научиться разрабатывать сложные электронные системы — это не детская игра. Тем не менее, нет предела тому, чего можно достичь, если он настроен на это.

Некоторые люди ищут схемы в Интернете, находят принципиальную схему, конструируют ее и после этого видят себя такими, какими они спроектировали электронную схему. К сожалению, это не электронная схема. Вы только что построили схему, разработанную кем-то другим.

Вы можете представить себя разработчиком схемы, если вы подумаете об электронном устройстве, которое хотите воплотить в жизнь, а затем поработаете над ним с нуля и получите удовлетворительный результат.

Я расскажу вам, как это сделать, т.е.как спроектировать электронные схемы с нуля, в этом уроке, а также добавлю несколько видеороликов, чтобы углубить и улучшить знания.

Основные правила проектирования электронных схем

Любое качественное электронное устройство имеет руководство. В этом руководстве содержатся инструкции по эффективному использованию устройства. Если вы будете следовать руководству до мельчайших деталей, будьте уверены, что вы извлечете из этого устройство максимум пользы.То же самое применимо и к проектированию электронных схем, существуют основные правила проектирования электронных схем, которые должен знать каждый новичок в проектировании электронных схем:

1.

Освоение различных электронных компонентов и их поведения в цепи:

Проектирование электронных схем можно сравнить с игрой в футбол или с любой игрой, в которой есть команда и тренер, тренер — это разработчик схем, а игроки — различные электронные компоненты.Чтобы тренер ожидал победы в игре, он / она должен разместить игроков в их законных крыльях, то же самое применимо к конструкции электронной схемы , чтобы разработчик схемы реализовал желаемый результат проектирования, он / она должны разместить электронные схемы. компоненты на их законных позициях в цепи. Зная, как это сделать, я научу вас в этом руководстве и в других руководствах по проектированию схем .

конструкция электронной схемы

Следовательно, как разработчик электронных схем, вы должны в разумной степени знать, как ведут себя различные электронные компоненты и как использовать их в схеме.

Вы не должны знать все электронные компоненты, однако необходимо знать некоторые из них. Компоненты нравятся; резистор, конденсатор, катушка индуктивности, диод, переключатели, аккумулятор, транзистор, тиристор, симистор, диак, микросхема таймера 555, регулятор, трансформатор, светодиод, светодиод, реле и т. д. некоторые из них перечислены ниже

резисторы Конденсаторы Аккумуляторы Diac Транзисторы Индукторы переключатели Рисунок 8: Тиристор Рисунок 9: Симистор

2. Больше тока будет проходить через наименее резистивную цепь :

Допустим, вы уже знаете, что такое ток и напряжение в электронике, если вы еще не знали, то прочтите это подробное руководство . Каждая цепь имеет сопротивление, сопротивление определяет, как ток распределяется в цепи. Компонент, который категорически влияет на сопротивление в цепи в качестве своей функции, называется резистором. На рисунке 2 выше показана связка резисторов с цветовой кодировкой.

Резисторы

бывают разных размеров и форм, прежде всего, они бывают разных номиналов, поэтому, если у нас есть резисторы 10 кОм и 100 кОм, оба подключены в цепь параллельно, мы увидим, что больше тока будет течь в части с 10 кОм. резистор.см. принципиальную схему и моделирование ниже:

Если вы внимательно посмотрите на симуляцию, вы увидите, что по пути с резистором 10 кОм проходит больше тока, чем по пути с резистором 100 кОм. Из этой иллюстрации вы поймете, что электрическое сопротивление можно использовать для определения того, как ток течет в цепи. И в этом вся электроника. Электроника — это просто использование электронных компонентов для управления потоком тока для достижения желаемой цели в цепи.

3.

Ток будет течь из области с более высоким электрическим потенциалом или напряжением в область с более низким электрическим потенциалом или напряжением:

Посмотрите на схему ниже

направление тока в цепи

Ток, выходящий из источника питания в цепи, никогда не будет течь из точки B в точку A , а наоборот, как показано стрелками. Как мы знаем, вода не течет в гору. Это связано с тем, что энергия (напряжение) тока в точке A больше, чем энергия (напряжение) в точке B .чтобы понять это, лучше посмотрите видеоурок выше.

4.

Ток в цепи возвращается к земле

Земля — ​​это точка с самым низким электрическим потенциалом в цепи, ее можно рассматривать как отрицательную клемму аккумулятора или источника питания. Это часть схемы, которая является самым низким уровнем электронной энергии или напряжения, на котором измеряется напряжение или электрический потенциал других точек в цепи. Земля является точкой отсчета для измерения напряжения в контрольной точке цепи.См. Принципиальную схему ниже:

принципиальная схема, показывающая символ заземления

Часть, обведенная красным, является заземлением, ее напряжение равно нулю, как показано на изображении.

Проектирование базовой электронной схемы с нуля

После того, как вы познакомитесь с этими правилами и концепциями проектирования электронных схем и изучите поведение некоторых электронных компонентов, следующим шагом будет начало вашего проектирования, для чего вам потребуются следующие электронные компоненты:

1. Макетная плата
2. Перемычки
3. Светоизлучающий диод
4. Переключатель
5. Резистор
6. Аккумулятор

Схема, которую мы разработаем здесь, является самой простой схемой для начинающих. начинается с того, что это схема, которая включает и ВЫКЛ. светодиод, это похоже на запись «Hello world!» в компьютерном программировании См. принципиальную схему ниже:

Рисунок 12: Простая конструкция электронной схемы

Анализ схемы базовой электронной схемы

Батарея обеспечивает электрическую энергию, необходимую для питания цепи.Переключатель открывает или закрывает путь прохождения тока в цепи, переключатель создает разомкнутый контур или замкнутый контур в цепи. Резистор ограничивает скорость протекания тока в цепи, чтобы избыточный ток и напряжение не повредили светоизлучающий диод (LED). Следует отметить, что светоизлучающие диоды имеют определенное количество тока и напряжения, которым они должны подвергаться, иначе они будут повреждены, это напряжение зависит от цвета светодиода. См. Изображение ниже.Светодиод излучает свет при включении переключателя.

Разные цвета светодиода и соответствующие им напряжения

Моделирование электронных схем с помощью Proteus

Если вы пока не можете достать электронные компоненты, не волнуйтесь, вы все равно можете испытать проектирование электронных схем с помощью симулятора схем, такого как Proteus. Чтобы использовать этот симулятор, вам необходимо установить его на свой компьютер. Я написал подробное руководство о том, как загрузить и установить Proteus 8.11. Я также предоставил ссылку для загрузки программного обеспечения, используйте кнопку ниже, чтобы загрузить и установить Proteus 8.11 на свой компьютер.

Когда вы будете готовы провести симуляцию, посмотрите видео ниже:

Я смоделировал, как включать и выключать светодиод в учебнике, это очень простой учебник.

Proteus очень прост в использовании, посмотрите видео и убедитесь сами. После того, как вы выполнили свое моделирование, вы можете попробовать другие модели, которые у меня есть здесь

Как новичок в проектировании электронных схем, вы должны начать с простых конструкций и продвигаться вверх.Чтобы хорошо в этом разбираться, нужно проявлять творческий подход, творческий подход предполагает продумывание проблем, а затем использование своих знаний о том, как ведут себя электронные компоненты, для их решения. Когда вы научитесь проектировать простые схемы, вам следует переходить к более сложным, а также изучать анализ схем . Я буду делать уроки по анализу цепей в будущем. Когда вы занимаетесь проектированием схем, а также пытаетесь отремонтировать некоторые неисправные устройства, это помогает укрепить уверенность. У меня есть мантра, которая гласит: « , чтобы хорошо разбираться в дизайне, иди и научись ремонтировать ».

Узнайте, как использовать некоторые тестовые устройства, такие как мультиметр, осциллограф, если вы можете себе его позволить, измеритель LCR и т. Д. Прежде всего, практика — единственное действие, которое может сделать вас хорошим проектировщиком схем, развить привычку практиковаться и пробовать каждую идею . После того, как вы приобрели достаточную силу в непрограммируемой электронике, пора углубиться в использование микроконтроллеров, таких как Arduino или Raspberry pi. У меня есть список руководств по Arduino, проектов Arduino, которые вам доступны.Вы также можете проверить их.

Я считаю, что это руководство дает вам необходимое руководство для начинающих по изучению , как проектировать электронные схемы с нуля . Если у вас есть какие-либо вопросы, дайте мне знать в разделе комментариев.

Топ-10 простых проектов в области электроники для начинающих

Эта статья будет охватывать список простых проектов для начинающих высшего уровня, которые мы рассмотрели на этой платформе. Эти проекты удовлетворят все ваши потребности начинающих, но мы не рекомендуем вам выбирать эти проекты в качестве проектов последнего года.Этот список содержит комбинацию наших проверенных проектов DIY, которые созданы специально для новичков в области электроники. Итак, давайте сразу же посмотрим на 10 лучших проектов простой электроники для начинающих.

Выбирая проекты для этой статьи из множества других, мы позаботились о том, чтобы предложить вам самые популярные схемы на нашем веб-сайте, которые очень легко реализовать. Итак, ниже представлены наши 10 лучших простых проектов в области электроники для начинающих.

Схема USB-лампы — это электронная схема, которая служит для обеспечения аварийного освещения.Это относительно дешевая и доступная схема. Вы можете легко собрать этот проект с минимальным количеством компонентов.

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали.

S.No	Компонент	Значение	Кол-во
1)	Разъем USB	Тип A (вилка)	1
2)	Резистор	47 Ом	1
3)	Светодиод	5 мм, белый	1
4)	Макетная плата	—	1
5)		Соединительные провода —	По необходимости

[inaritcle_1] Принципиальная схема

Работа схемы

Резистор на 47 Ом ограничивает ток до 25 мА и идеально подходит для работы с ярким белым светодиодом.Вы можете легко подключить эту схему к любому дополнительному или утилизированному USB-кабелю, который у вас есть.

Предполагаемый режим работы — через портативный компьютер в случае внезапного отключения электроэнергии.

На втором месте нашего Топ-10 проектов простой электроники находится проект простого индикатора уровня воды. Индикаторы уровня воды — это простые электронные схемы, используемые для определения текущего уровня любой наблюдаемой жидкости. Они являются важной частью различных процессов, таких как системы раннего предупреждения градирни, управление орошением, измерение уровня топлива в баке и отстойные насосы.

Компоненты оборудования

Для сборки этого проекта вам понадобятся следующие детали

902 902 — трубка 902 902 при необходимости

S.No	Компонент	Значение	Кол-во
1)	Транзисторы PNP	A1015	3
2)	Трубка из ПВХ
3)	Зонды (алюминиевые / медные провода)	—	3
4)	Светодиоды	5 мм (красный, зеленый.Синий)	3
5)	Резисторы	470 Ом	3
6)	Аккумулятор	9 В	1
7)	Зажимы аккумулятора	— 1
8)	Макетная плата	—	1
9)	Соединительные провода	—	По необходимости

Схема соединений

Работа схемы

Когда резервуар наполняется, мы получаем оповещения об определенных уровнях.Здесь мы создали 3 уровня (низкий, средний и полный) относительно емкости бака. Мы добавили 3 светодиода для обозначения трех уровней (низкий, средний, полный).

База каждого транзистора соединяется с алюминиевым или медным проводом с удаленной изоляцией на концах, действуя как пробник. Когда вода поднимается, база каждого транзистора получает электрическое соединение с напряжением 9 В постоянного тока через воду и соответствующий зонд. Это, в свою очередь, заставляет транзисторы светиться светодиодом и показывать уровень воды.

Занимает 3-е место в нашем списке 10 лучших проектов в области простой электроники. Проект лазерной тревожной сигнализации — очень полезная функция безопасности, которую можно использовать в своем доме для защиты от грабителей и злоумышленников. Он может обнаруживать движение людей или объектов, когда они проходят через лазерный луч, и подавать сигналы тревоги в качестве сигналов тревоги для соответствующих властей.

Компоненты оборудования

Для сборки этого проекта вам понадобятся следующие детали

Принципиальная схема

Работа схемы

Когда какой-либо объект попадает между лазерным лучом и LDR, секция таймера схемы активируется на заданный период времени и впоследствии включает схему зуммера, построенную на микросхеме таймера NE556.Заданный период времени можно увеличить или уменьшить, изменив емкость конденсатора 470 мкФ. Период времени для секции таймера можно отрегулировать с помощью потенциометра 1 МОм.

Схема звукового сигнала — это простое электронное устройство, издающее монотонный звуковой сигнал, которое можно использовать для сигнализации о чрезвычайной ситуации в таких местах, как больницы, полицейские участки или участки пожарной охраны. Типичные применения звуковых сигналов включают устройства, такие как сигнальные устройства, таймеры и т. Д.

Компоненты оборудования

Для сборки этого проекта вам понадобятся следующие детали

Принципиальная схема

Работа схемы

Здесь 2 логических элемента И-НЕ подключены как нестабильный мультивибратор, благодаря чему на выходе 4-го контакта ИС постоянно повышается и понижается уровень сигнала.Это постоянно переключает транзистор 2N4401 (ВКЛ и ВЫКЛ), который обеспечивает питание пьезоэлектрического зуммера. Следовательно, пьезозуммер издает звуковые сигналы, а светодиодный индикатор постоянно мигает.

Цепи металлоискателя — это простые электронные устройства, которые обнаруживают присутствие любого металла в пределах своего диапазона. Эти инструменты работают, обнаруживая изменения магнитного поля, вызванные нахождением на близком расстоянии от металлических предметов. Они служат для ряда целей, таких как проверка безопасности, проверка случайного присутствия нежелательных металлических предметов в пищевых продуктах и ​​т. Д.

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали.

Принципиальная схема

Работа схемы

Эта схема представляет собой недорогой металлоискатель, использующий единственный транзистор BC548 и старый радиоприемник. Когда вы поместите эту схему металлоискателя рядом с любым металлическим предметом, вы услышите шипящий звук от вашего AM-радио, сигнализирующий об обнаружении металлического объекта. L1 равен 60 виткам эмалированного медного провода, намотанного на трубку из ПВХ толщиной 1 см.Источник питания схемы должен быть от батареи 9 В или 6 В.

Под номером 6 в нашем списке 10 лучших проектов простой электроники находится схема диммера светодиода. Простая схема с функцией управления яркостью светильника. Это достигается путем изменения формы волны напряжения, подаваемого на лампу или светодиод, что позволяет снизить интенсивность светового потока. они используются в таких устройствах, как освещение настроения, ночное освещение и мягкое освещение.

Компоненты оборудования

Для сборки этого проекта вам понадобятся следующие детали

Принципиальная схема

Работа схемы

Здесь мы настраиваем яркость 10 сверхъярких белых светодиодов, но количество светодиодов можно увеличить.Pot 200 Ом регулирует ток / яркость светодиодов. Общий выходной ток LM317 составляет 1,5 А, поэтому мы используем отдельный резистор ограничения тока с каждым светодиодом, который защищает их от максимального выходного тока ИС.

Эта схема может использоваться для управления нагрузками переменного тока, такими как освещение, вентиляторы и т. Д., Через звук. При правильном включении звукового переключателя динамическое управление звуком становится очень полезным не только для роботизированных систем, но и для домашней автоматизации.

Компоненты оборудования

Для сборки этого проекта вам понадобятся следующие детали

Принципиальная схема

Работа схемы

Здесь аудиовход снимается с электретного микрофона.Здесь конденсатор емкостью 120 нФ блокирует постоянную составляющую звука, позволяя пропускать только переменный ток к транзистору (2N4401). Теперь этот сигнал действует как управляющий сигнал на базу 2N4401 транзистора

.

Транзистор 2N4401 усиливает звуковой сигнал, принимаемый электретным микрофоном. Затем усиленный сигнал поступает на микросхему компаратора напряжения LM393N, а дополнительный усиленный сигнал поступает на выходной вывод 8 микросхемы. Транзистор 2N4403 PNP используется на выходе ИС для управления переключателем реле SPDT.

На восьмом месте в нашем списке 10 лучших проектов простой электроники стоит знаменитая схема LED Chaser. Схема поиска светодиодов — это повторяющийся секвенсор, обычно состоящий из комбинации простой схемы синхронизации со схемой счетчика. Он широко используется в таких местах, как рекламные дисплеи и «веревочные» дисплеи для беговых огней на небольших дискотеках и т. Д.

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали.

Принципиальная схема

Работа схемы

Кнопка подключена к тактовому входу микросхемы декадного счетчика CD4017.CD4017 имеет 10 выходных контактов, и каждый контакт подключен к светодиоду. По умолчанию первый выходной контакт включен или высокий, а остальные выключены. Каждый раз, когда входной вывод синхронизации 4017 IC обнаруживает повышение напряжения (от низкого до высокого), он выключает токовый выход и включает следующий последовательный выход. Такая перестановка выходов создает впечатление, что светодиоды преследуют друг друга, цикл продолжается до последнего светодиода, а затем выход сбрасывается обратно на первый светодиод.

Паника — это простая электронная схема, которая позволяет человеку, находящемуся в состоянии стресса, быстро вызвать помощь в случае возникновения чрезвычайной ситуации.Они являются важной функцией безопасности на важных рабочих местах, таких как банковские хранилища и военные комплексы, и обычно используются в зонах повышенного риска, таких как станции безопасности, тюрьмы и контрольно-пропускные пункты.

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали.

Принципиальная схема

Работа схемы

Резисторы R1 и R2 подтягивают вверх. TRIG контакт 2 и RESET контакт 4. При нажатии кнопки SET спусковой штифт на 2 поворачивается на нижний уровень.Следовательно, на выходе нижнего компаратора внутри микросхемы таймера 555 на мгновение устанавливается высокий уровень. Это устанавливает триггер и вывод OUT переходит в высокий уровень и остается в этом состоянии до тех пор, пока не будет подан внешний сигнал сброса. Процесс сброса микросхемы таймера 555 выполняется нажатием кнопки RESET . Это приводит к тому, что на выводе RESET на мгновение устанавливается низкий уровень (меньше Vcc / 3), который напрямую подключается к триггеру через транзистор. Выходной сигнал достигает клеммы базы Q1 (BC547), и транзистор включается.Также включите зуммер и светодиод, подключенный к транзистору.

Последним в нашем списке 10 лучших проектов в области простой электроники находится источник переменного тока постоянного тока. Регулируемый источник питания постоянного тока служит интерфейсом между настенной розеткой и обычным силовым электронным оборудованием. Источник переменного тока можно использовать для тестирования и устранения неполадок небольших электронных проектов, что делает его очень универсальным и полезным проектом. Это делает его подходящим кандидатом в список 10 лучших проектов в области простой электроники.

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали.

Принципиальная схема

Работа цепи

Сигнал 230 В переменного тока подается на первичную обмотку трансформатора без трансформатора тока, который понижает его до 28 В 3 А за счет взаимной индукции первичной и вторичной обмоток при поддержании частоты на уровне 50 Гц. После этого сигнал 28 В переменного тока проходит через мостовой выпрямитель, который преобразует сигнал переменного тока в пульсирующий сигнал постоянного тока.

Затем выпрямленное напряжение подается на вход регулируемого регулятора напряжения LM317. Диоды D1 и D2 используются для защиты регулятора от избыточного протекания через него. Диапазон выходного напряжения регулируется подключением потенциометра 5,1 кОм к выводу ADJ регулятора.

Итак, выше представлен наш список из 10 лучших проектов простой электроники для новичков в области электроники. Чтобы узнать о других интересных проектах, связанных с Arduino, Raspberry pi и NodeMcu, щелкните здесь.

Проекты по производству электрических цепей и другой электроники

Электричество — это энергия, которая питает машины и устройства.Электричество перемещается по проводам, которые могут быть как короткими, так и очень длинными. Электричество также может быть преобразовано в различные виды энергии, что делает его универсальным. Может показаться, что электричество и электроника — синонимы, но в этих терминах есть небольшие различия. Электрическое устройство генерирует или использует значительное количество электроэнергии. Электронное устройство имеет внутри полупроводниковые компоненты, которые позволяют ему что-то контролировать. Устройство может быть как электрическим, так и электронным, если оно вырабатывает или использует большое количество электроэнергии и одновременно что-то регулирует или контролирует.Электронные компоненты могут управлять мельчайшими механизмами или огромными машинами. Любой, кто интересуется электричеством и электроникой, может узнать об этой области науки с помощью письменных и практических инструкций. Изучение электроники позволяет полностью понять, как электроника проникла во все сферы повседневной жизни. Имея практические знания в области электроники, возможно, удастся выполнить ремонт обычных бытовых устройств, таких как радио или тостеры. Дальнейшие знания и опыт могут даже привести к способности разрабатывать и создавать устройства для выполнения конкретных задач.Изучая электронику, вам нужно будет создать рабочую зону с инструментами. Плоскогубцы, инструменты для зачистки проводов, печатная плата без пайки, паяльник и цифровой мультиметр — вот лишь некоторые из инструментов, которые могут вам понадобиться для ваших проектов. Во время экспериментов всегда надевайте защитные очки и соблюдайте все правила техники безопасности для защиты от травм.

Проект проектирования электрических цепей (PDF)

Для создания механизмов, которые будут выполнять задачи или решать проблемы, не требуется диплом инженера.Поэкспериментируйте с проектами, в которых используются электрические схемы, для создания новых конструкций.

Электроника для абсолютных новичков (PDF)

Чтобы построить что-то, что будет выполнять определенную задачу, вам нужно будет включить электрическую мощность и цепь, по которой будет двигаться электричество.

Creative Inquiry Electronics Project Lab Manual (PDF)

Полезно узнать об электричестве, прочитав, но затем вы можете использовать эту информацию, построив электрический компонент.

Talking Electronics (PDF)

Погрузитесь в ящик для мусора, чтобы найти ненужные вещи, которые можно использовать для построения транзисторной схемы.

Обозначения схем (PDF)

Изучите символы схем, чтобы понять и расшифровать принципиальные схемы. На этих схемах показано, как цепи соединяются.

Игра с электричеством: изучение электрических цепей с помощью игры с открытым концом (PDF)

Дети могут весело провести время и учиться, создавая простые электрические машины, которые гудят или светятся.

Электроника для чайников (PDF)

Используйте эту книгу для создания проектов электроники, включающих схемы на макетной плате без пайки.

Основные схемы электротехники (PDF)

Постройте схему для включения света или звука, используя информацию, представленную в этом руководстве по проекту.

Electric Play Dough Project 1: Сделайте так, чтобы ваше игровое тесто загоралось, жужжало и двигалось! (PDF)

Сделайте свет, который гудит и движется, из пластика для моделирования, мотора для хобби и аккумуляторной батареи.

План урока для электрических цепей (PDF)

Узнайте об электричестве, построив простую цепь из проводов, батарей и лампочки.

9 класс Электроэнергетика / Электроника (PDF)

В этом плане урока представлены все материалы и оборудование, необходимые для строительства электрических объектов.

Основные электрические схемы (PDF)

Узнайте о разомкнутых и замкнутых цепях и необходимости замкнутых цепей при построении электрической цепи, которая будет выполнять задачу.

Основы проектирования электронных схем (PDF)

Решение проблем и выполнение задач является целью разработки инструментов с механическими компонентами и электрическими цепями.

Резисторы для электроники

Резисторы являются основным электронным компонентом электрических цепей. Некоторые схемы даже содержат только резисторы.

Закон Ома и основные концепции аналоговой цепи

Узнайте о законе Ома и сопротивлении, которые касаются значения мощности и потенциала напряжения электрических цепей.

Введение в светодиодную проводку для начинающих

Вы можете обеспечить свой дом непрерывным светом от светодиодных ламп, если вы установите светодиодную проводку и источник бесперебойного питания.

Объяснение напряжения, тока и сопротивления

Напряжение описывает электрическую силу, которая перемещает ток по цепи. Ток описывает поток электрического заряда.

Учебное пособие по обозначениям схем

Знание обозначений схем поможет вам узнать, какие символы, например, для конденсатора, переменного резистора и реле, означают на электрической схеме.

Учебники по основам электроники: постоянный ток

В электрической цепи постоянного тока ток будет течь в одном направлении. Функция чередования использует двунаправленные сигналы.

Hobby Electronics Circuits and Projects

Создайте устройство, которое определяет количество света в комнате и подает сигнал тревоги, когда в комнате становится темно.

Optical Mouse: Learn How to Hack

Извлеките оптический датчик из оптической мыши, чтобы создать новый проект электрического микроконтроллера.Чтобы добиться успеха с этим хаком, потребуется небольшая пайка.

Зажги это! (PDF)

Модульные уроки покажут студентам, как настроить научную тетрадь перед созданием полной схемы для зажигания лампочки.

Платы (PDF)

Сделайте базовую печатную плату на деревянном блоке, которая замыкает электрическую цепь, чтобы издавать шум или освещать свет.

Основы электричества / электроники (PDF)

Изучая электричество, вы узнаете об электронах, напряжении, токе, сопротивлении и процессе перемещения электронов по цепи.

Мини-проект электроники со схемой (PDF)

Изучите множество мини-проектов, представленных в этой книге, которые помогут вам узнать об электричестве и схемах.

Полное самообучающееся руководство по электронике с проектами (PDF)

После того, как вы поймете основные концепции электроники, вы можете быть готовы углубиться в проекты, которые иллюстрируют схемы, обеспечивающие работу устройств.

21 Проекты в области электроники (PDF)

Создайте схему датчика, которая будет реагировать на прикосновения, активируя движение или приложение.Примером такого типа устройства может быть сенсорная лампа.

Схема проекта электронного почтового ящика (PDF)

Изучите принципиальную схему электронного почтового ящика, который загорается светодиодом, когда кто-то кладет письмо в ящик.

Переменный двухпозиционный переключатель (PDF)

Любители могут выбрать из множества различных схемных проектов, чтобы построить электрическую схему дома.

Concepts of Electronics (PDF)

Всегда читайте и внимательно следуйте инструкциям и убедитесь, что вы измеряете и рассчитываете точно при работе над проектами электронных схем.

Проект: Коммуникатор кода Морзе (PDF)

Самуэль Морзе использовал электромагниты для передачи сообщений в своем коммуникаторе кода Морзе.

Уроки электрических цепей, Том VI: Эксперименты (PDF)

Одно из преимуществ экспериментов с электроникой состоит в том, что этот процесс не требует дорогостоящего оборудования. Можно изучить устройства и компоненты, чтобы изучить их в практической среде.

Значок Scout Electronics Badge (PDF)

Изучите эту документацию, предназначенную для руководителей скаутов, чтобы получить базовые знания об электронике.

Расширяя границы электронных схем | MIT News

Руонан Хань проводит исследования в области ускорения микроэлектронных схем для создания новых приложений в области связи, зондирования и безопасности.

Хан, доцент, недавно работавший на кафедре электротехники и информатики Массачусетского технологического института, специализируется на производстве полупроводников, которые эффективно работают на очень высоких частотах, пытаясь преодолеть так называемый «терагерцовый промежуток».”

Терагерцовая область электромагнитного спектра, которая находится между микроволнами и инфракрасным светом, в значительной степени ускользнула от исследователей, потому что обычные электронные устройства слишком медленные, чтобы манипулировать терагерцовыми волнами.

«Традиционно терагерц был неизведанной территорией для исследователей просто потому, что с точки зрения частоты он слишком высок для электронщиков и слишком низок для тех, кто занимается фотоникой», — говорит он. «У нас есть много ограничений в материалах и скоростях устройств, которые могут достигать этих частот, но как только вы доберетесь до них, произойдет много удивительных вещей.”

Например, волны терагерцового диапазона могут проходить через твердые поверхности и генерировать очень точные изображения с высоким разрешением того, что находится внутри, говорит Хан.

Радиочастотные (RF) волны также могут проходить через поверхности — по этой причине ваш Wi-Fi-роутер может находиться в другой комнате, чем ваш компьютер. Но терагерцовые волны намного меньше радиоволн, поэтому устройства, которые их передают и принимают, тоже могут быть меньше.

Группа

Хана вместе с его сотрудницей Анантой Чандракасан, деканом инженерного факультета и профессором электротехники и компьютерных наук Ванневар Буш, недавно продемонстрировали тег терагерцовой частотной идентификации (TFID) размером всего лишь 1 квадратный миллиметр.

«Ему не нужны никакие внешние антенны, так что это, по сути, просто кусок кремния, который является сверхдешевым, сверхмалым и по-прежнему может выполнять функции, которые может выполнять обычная RFID-метка. Поскольку он такой маленький, теперь вы можете пометить практически любой продукт, какой захотите, и отслеживать логистическую информацию, такую ​​как история производства и т. Д. Мы не могли этого делать раньше, но теперь это становится возможным », — говорит он.

Тюнинг

Простое радио вдохновило Хана заняться инженерией.

В детстве во Внутренней Монголии, провинции, простирающейся вдоль северной границы Китая, он изучал книги, заполненные схемами и советами по изготовлению печатных плат. Ученик начальной школы сам научился строить радио.

«Я не мог вложить много денег в эти электронные компоненты или потратить слишком много времени на то, чтобы возиться с ними, но именно здесь было посеяно зерно», — говорит он. «Я не знал всех деталей того, как это работает, но когда я включил его и увидел, что все компоненты работают вместе, это было действительно потрясающе.”

Хан изучал микроэлектронику в университете Фудань в Шанхае, уделяя особое внимание физике полупроводников, проектированию схем и микротехнологии.

Быстрый прогресс технологических компаний Кремниевой долины вдохновил Хана поступить в аспирантуру США. Получая степень магистра в Университете Флориды, он работал в лаборатории Кеннета О, пионера терагерцовых интегральных схем, которые сейчас лежат в основе исследований Хана.

«В то время терагерц считался« слишком высоким »для кремниевых чипов, поэтому многие думали, что это безумная идея.Но не я. Мне очень повезло работать с ним », — говорит Хан.

Он продолжил это исследование в качестве аспиранта Корнельского университета, где оттачивал инновационные методы для увеличения мощности, которую кремниевые чипы могут генерировать в терагерцовом диапазоне.

«Вместе с моим советником из Корнелла, Эхсаном Афшари, мы экспериментировали с различными типами кремниевых чипов и внедрили множество математических и физических« хитростей », чтобы заставить их работать на очень высоких частотах», — говорит он.

По мере того, как чипы становились меньше и быстрее, Хан доводил их до предела.

Обеспечение доступности терагерц

Хан привнес этот новаторский дух в Массачусетский технологический институт, когда он присоединился к преподавателям EECS в качестве доцента в 2014 году. Он все еще расширял пределы производительности кремниевых чипов, теперь сосредоточившись на практических приложениях.

«Наша цель — не только работать над электроникой, но и исследовать приложения, которые эта электроника может обеспечить, и продемонстрировать осуществимость этих приложений. Один особенно важный аспект моего исследования заключается в том, что мы не просто хотим иметь дело с терагерцовым спектром, мы хотим сделать его доступным.Мы не хотим, чтобы это происходило только в лабораториях, а чтобы все использовали. Поэтому вам нужны очень недорогие и очень надежные компоненты, чтобы иметь возможность предоставлять такие возможности », — говорит он.

Хан изучает использование терагерцового диапазона для быстрой передачи больших объемов данных, которая может вывести беспроводные устройства за пределы 5G. Терагерцовый диапазон может быть полезен и для проводной связи. Хан недавно продемонстрировал использование ультратонких кабелей для передачи данных между двумя точками со скоростью 100 гигабит в секунду.

Волны

терагерцового диапазона также обладают уникальными свойствами, выходящими за рамки их применения в устройствах связи. Волны заставляют различные молекулы вращаться с уникальной скоростью, поэтому исследователи могут использовать терагерцовые устройства, чтобы определить состав вещества.

«Мы действительно можем изготавливать недорогие кремниевые чипы, которые« чувствуют запах »газа. Мы создали спектрометр, который может одновременно идентифицировать большой диапазон молекул газа с очень низким уровнем ложных срабатываний и высокой чувствительностью. Это то, в чем другой спектр не очень хорош », — говорит он.

Команда Хана опиралась на эту работу, чтобы изобрести молекулярные часы, которые превращают скорость вращения молекул в высокостабильный электрический синхронизирующий сигнал для систем навигации, связи и датчиков. Хотя он работает так же, как атомные часы, этот кремниевый чип имеет более простую структуру и значительно снижает стоимость и размер.

Работа в неизведанных областях делает эту работу особенно сложной, — говорит Хан. Несмотря на десятилетия достижений, полупроводниковая электроника все еще недостаточно быстра, поэтому Хан и его ученики должны постоянно вводить новшества, чтобы достичь уровня эффективности, необходимого для терагерцовых устройств.

Работа также требует междисциплинарного мышления. Сотрудничество с коллегами в других областях, таких как химия и физика, позволяет Хану изучить, как технология может привести к созданию новых полезных приложений.

Хан рад, что он учится в Массачусетском технологическом институте, где студенты не боятся решать, казалось бы, неразрешимые проблемы, и он может сотрудничать с коллегами, которые проводят невероятные исследования в своих областях.

«Каждый день мы сталкиваемся с новыми проблемами и думаем об идеях, которые другие люди, даже люди, работающие в этой области, могут посчитать суперсумасшедшими.И эта область сейчас находится в зачаточном состоянии. Появляется множество новых материалов и компонентов, постоянно возникают новые потребности и потенциальные применения. Это только начало. Впереди нас ждут очень большие возможности », — говорит он.

Краткое введение в схемы | electricaleasy.com

Это краткое и простое представление о схеме и ее использовании.

Все мы знаем об электричестве. Это поток электронов.Следовательно, слово «электричество» происходит от слова «электроны». Сама батарея не работает, если подержать ее в воздухе, не будет прохождения электрического тока. Следовательно, вам нужна схема. Проще говоря, электронная схема — это замкнутый путь для прохождения электронов.

Электрический ток в цепи течет от положительного к отрицательному, а электроны — от отрицательного к положительному. Таким образом, когда переключатель включен, путь завершен и через него проходит электричество, позволяя лампочке загореться, в то время как, когда переключатель не включен, происходит перерыв в потоке электричества, и лампочка не загорается.
Вы найдете цепи в каждом электрическом устройстве , которое вы используете — от распределительного щита, телевизора, холодильника до вашего ноутбука.

Типы схем

Вы, должно быть, слышали два термина — «Электрический» и «Электронный» . Сначала давайте поймем разницу между этими двумя терминами. В то время как электрическое — это основа всего, электронное — это подмножество электрического. Электрическая цепь имеет дело только с потоком электронов и имеет такие компоненты, как резисторы, катушки индуктивности и конденсаторы, и использует источник переменного тока; в то время как электронная схема занимается преобразованием тока и управлением движением электронов и использует источник постоянного тока.Электрическая цепь называется пассивной, потому что в ней нет такого компонента, который реагирует на ток / напряжение, которое проходит через них, а электронная цепь называется активной из-за дополнительных компонентов, таких как диод или трансформатор, которые реагируют на ток / напряжение. что проходит.
Компоненты схемы расположены по-разному, два из самых простых — последовательный и параллельный .

Последовательная цепь:

Если компоненты схемы соединены одним путем, это называется последовательным соединением.Один и тот же ток будет проходить через все компоненты, в то время как напряжение будет отличаться от одного компонента к другому. Например, вы зажгли три лампы последовательно к одному источнику питания, первая из которых будет получать больше напряжения, чем последняя.

Параллельная цепь:

Если компоненты соединены в параллельном формате, их можно назвать параллельной последовательностью. В таком соединении все компоненты будут получать одинаковое напряжение, а ток будет разделен между компонентами.

Напряжение и электрический ток
Электрический ток определяется как свободный поток электронов, а движущая сила, стоящая за этим свободным потоком электронов, называется напряжением. Напряжение — это измерение потенциальной энергии, которая может перемещать электроны между двумя точками. Напряжение — это толчок, который требуется электронам для перемещения внутри цепи. Напряжение измеряется вольтами, а ток измеряется в амперах.

Закон Ома Закон
Ома гласит, что ток через проводник между двумя точками прямо пропорционален разности потенциалов между этими двумя точками .Это означает, что чем больше сопротивление, тем меньше ток будет протекать. I = V / R Это применимо к любому компоненту схемы. Например, проводники увеличивают ток, а индукторы — уменьшают.

Интегральные схемы
Их обычно называют IC. Обычно они представляют собой микросхемы и микрочипы. Это набор нескольких электронных схем на небольшом полупроводниковом устройстве (обычно кремнии). С развитием технологий эти ИС оказались чрезвычайно полезными.Они присутствуют в любом электронном устройстве, которое вы можете назвать. От компьютеров, мобильных телефонов до других цифровых устройств у вас есть несколько микросхем. Их основные компоненты представляют собой комбинацию диодов, транзисторов и микропроцессоров. Микропроцессоры обеспечивают память устройством. С помощью микропроцессора электронные устройства могут выполнять логические или протокольные приложения.

Физика всегда была неотъемлемой частью нашей жизни и нашей учебной программы. От школьников до инженерных вузов; все хорошо знакомы с концепциями физики.Понимание схемы — одна из основных частей. Даже если вы не специализируетесь на физике или почти не обращали внимания на этот предмет в школьные годы, с точки зрения непрофессионала, вы все равно поймете схему. Как вам нужны органы человеческого тела, заставляющие его работать, точно так же, как электрическая цепь заставляет работать любое электрическое или электронное устройство. Он обеспечивает путь для электрического тока к свету, вентиляторам и другим электрическим сетям.
От самого маленького цифрового устройства до самого большого электрического предмета, которым вы владеете, каждая система имеет встроенную схему.Вы, должно быть, использовали термин «короткое замыкание» тысячу раз в своем доме. Это не что иное, как плохое соединение между двумя точками электрической цепи, имеющей два разных напряжения, что приводит к чрезмерному протеканию тока и вызывает повреждение цепи.

Понимание схемы очень полезно для всех. От домашнего использования до высокотехнологичных изобретений; Схема — это основа для любого технического прогресса.

---

Биография автора: Триша — профессиональный писатель и консультант по вопросам образования и карьеры.Она увлеченный читатель, путешественник и страстный фотограф. Она хочет исследовать мир и писать обо всем, что встречается на ее пути.

Как понять основную теорию схем? Проектирование основных электронных схем стало проще

Что такое основная теория электронных схем?

Проще говоря, электронику можно понимать как отрасль науки, которая использует и контролирует поток электронов через специально разработанные сети активных и пассивных устройств для получения желаемого результата.Эти сети в основном представляют собой соединение выбранных электронных компонентов и составляют электронную схему. Используемые электронные компоненты в основном классифицируются как активные и пассивные компоненты. Активные компоненты играют важную роль в определении размеров или оптимизации потока электронов через них в соответствии с их проектными спецификациями. Это все, в частности, полупроводниковые детали, которые включают такие устройства, как светодиоды, диоды, транзисторы, микросхемы, тиристоры, симисторы и многие другие, список может быть слишком длинным.Пассивные компоненты обычно состоят из углерода или химических электролитов и, хотя и не могут вносить активного вклада, но играют важную роль в сочетании с активными устройствами и дополняют их во всех отношениях. Без этих компонентов, вероятно, будет невозможно разработать электронную схему. Такие компоненты, как резисторы, конденсаторы, катушки индуктивности и т. Д., Подпадают под пассивные электронные компоненты.

В этой статье мы постараемся разобраться в основах схемотехники электроники.Мы попытаемся понять функционирование нескольких электронных компонентов, а также то, как они могут быть сконфигурированы в небольшие базовые схемы.

Как понять основные электронные компоненты и их применение?

Диод : Как показано на рисунке, диод представляет собой компонент с двумя выводами и распознается полосой или кольцом на одном из его концов.

В символе полоса обозначается прямой линией в точке стрелки. Вывод, который заканчивается с этой стороны, является катодом, а другой — анодом.

Диод всегда пропускает положительное напряжение через анод к катоду и блокирует обратный путь. Из-за этой особенности диоды также используются в качестве выпрямителей для преобразования переменного тока в постоянный.

Светодиод : светодиоды очень похожи на обычные диоды, как объяснено выше, но поскольку светодиоды могут излучать свет в процессе, они специально используются в качестве индикаторов и в других формах освещения. Светодиоды не способны выдерживать высокие токи и поэтому всегда включают в себя последовательный резистор для измерения требуемого минимального тока через них.

Транзистор : Все мы хорошо знакомы с этим универсальным членом семейства электронных устройств. Транзисторы в основном используются для усиления небольших электрических сигналов, а также для коммутации.

Резистор : Поскольку большинство полупроводниковых устройств чувствительно к высоким токам, резисторы используются для ограничения правильного прохождения тока через них. Значения этих резисторов рассчитываются путем их расчета по различным формулам.

Следующие примеры ясно объяснят, как устроены основные электронные схемы:

Как показано на рисунке, триггерное напряжение, которое обычно принимается с выхода IC или какого-либо другого аналогичного источника, подается на R1.Полученный ток правильно оптимизируется через R1 и используется для смещения транзистора T1, чтобы он мог проводить и зажигать светодиод, подключенный к его коллекторному плечу.

Как объяснялось выше, резистор R2 был включен для защиты светодиода от чрезмерных токов. Значение R2 рассчитывается по следующей формуле:

R2 = (US — ULED) ÷ ILED

Здесь US = напряжение питания,

ULED = минимальное прямое падение напряжения используемого светодиода,

и ILED = используемый ток с помощью светодиода для обеспечения оптимальной яркости (обычно достаточно 10 мА).

Значение R1 может быть получено по следующей формуле:

R1 = (Ub — 0,6) × Hfe / ILOAD

Здесь Ub = напряжение источника на R1,

Hfe = коэффициент усиления по прямому току используемого T1 (вы можете возьмите минимальное значение: 150)

ILOAD = Ток, необходимый для работы нагрузки коллектора (здесь светодиод).

Светодиод в схеме легко заменить на реле, если возникнет необходимость коммутировать большие нагрузки на выходе. В таком случае номинал базового резистора также может быть рассчитан соответствующим образом, используя приведенную выше формулу.

Иногда мы можем обнаружить, что напряжение источника на R1 слишком мало и его трудно определить для T1. В таких условиях может быть внесена интересная модификация путем сопряжения другого транзистора с T1, как показано на следующем рисунке. Эта конфигурация называется парой Дарлингтона.

Здесь принятые слабые сигналы усиливаются до подходящего уровня первым транзистором и подаются на базу следующего транзистора, который усиливает его в достаточной степени, чтобы запитать нагрузку коллектора.

Конденсатор : это еще один незаменимый пассивный электронный компонент, который неизбежно находит место почти во всех электронных схемах. Они в основном используются для блокировки постоянного тока и разрешения переменного тока, но могут также найти важные применения при создании временных задержек, подавлении или фильтрации шума.

Если конденсатор подключен к вышеуказанной схеме, можно получить интересные результаты. Две смежные фигуры могут быть объяснены соответственно следующим образом:

На первом рис.T1 продолжает проводить в течение довольно долгого времени даже после отключения триггерного напряжения из-за заряда, накопленного внутри C1, что указывает на то, как конденсатор используется для создания временных задержек.

Вторая схема показывает, как конденсатор может быть использован для создания кратковременного импульса, так что при получении напряжения базы транзистор и его коллекторная нагрузка включаются только на мгновение, а затем выключаются.
