Электрическая структурная схема: назначение, особенности и примеры использования

Что такое электрическая структурная схема. Для чего она используется. Как правильно читать и составлять структурные схемы. Какие элементы и обозначения применяются на электрических структурных схемах.

Что такое электрическая структурная схема

Электрическая структурная схема — это схематическое изображение, определяющее основные функциональные части изделия, их назначение и взаимосвязи. Она дает общее представление о принципе работы устройства или системы, не вдаваясь в детали внутреннего устройства отдельных блоков.

Основные особенности электрических структурных схем:

• Отображают только самые важные функциональные блоки
• Показывают взаимосвязи между блоками с помощью линий
• Не содержат подробностей внутреннего устройства блоков
• Дают общее представление о работе системы
• Используются на ранних этапах проектирования

Для чего применяются структурные схемы

Электрические структурные схемы выполняют несколько важных функций:

• Наглядно показывают основной принцип работы устройства
• Позволяют быстро ознакомиться с изделием на начальном этапе
• Демонстрируют взаимосвязи между основными функциональными частями
• Помогают понять общую структуру сложных систем
• Используются при проектировании перед разработкой более детальных схем

Таким образом, структурные схемы дают возможность получить общее представление о работе устройства, не вникая в детали. Это особенно полезно на ранних стадиях разработки или при ознакомлении со сложными системами.

Основные правила выполнения структурных схем

При составлении электрических структурных схем следует придерживаться следующих правил:

1. Функциональные блоки изображаются в виде прямоугольников или специальных условных графических обозначений.
2. Размеры блоков выбираются 10х10 мм или 15х10 мм.
3. Линии связи рисуются сплошными линиями.
4. Направление процессов обозначается стрелками на линиях связи.
5. Наименования блоков вписываются внутрь прямоугольников.
6. Схема должна давать наглядное представление о последовательности процессов.

Правильное оформление структурной схемы позволяет легко понять принцип работы изделия и взаимосвязи между его основными частями.

Условные графические обозначения на структурных схемах

На электрических структурных схемах применяются следующие условные обозначения:

• Прямоугольники — для изображения функциональных блоков
• Линии — для обозначения связей между блоками
• Стрелки — для указания направления процессов
• Специальные символы — для обозначения типовых устройств (усилитель, фильтр и т.д.)
• Текстовые надписи — для наименования блоков и пояснений

Правильное использование условных обозначений делает схему понятной и информативной. Важно придерживаться стандартов при выборе символов для типовых устройств.

Как читать электрическую структурную схему

Чтение структурной схемы выполняется в следующей последовательности:

1. Определите назначение устройства по названию схемы
2. Найдите входные и выходные блоки схемы
3. Проследите основные связи между блоками от входа к выходу
4. Определите назначение каждого функционального блока
5. Выясните направление прохождения сигналов по стрелкам
6. Обратите внимание на обратные связи, если они есть
7. Сформируйте общее представление о работе устройства

Внимательное изучение структурной схемы позволяет понять основной принцип действия устройства и взаимодействие его частей без углубления в детали.

Примеры электрических структурных схем

Рассмотрим несколько типичных примеров электрических структурных схем:

Структурная схема радиоприемника

Основные блоки:

• Антенна
• Входной контур
• Усилитель высокой частоты
• Смеситель
• Гетеродин
• Усилитель промежуточной частоты
• Детектор
• Усилитель низкой частоты
• Громкоговоритель

Схема наглядно показывает прохождение сигнала от антенны до громкоговорителя через основные функциональные блоки приемника.

Структурная схема осциллографа

Ключевые элементы:

• Входной аттенюатор
• Предварительный усилитель
• Линия задержки
• Усилитель вертикального отклонения
• Электронно-лучевая трубка
• Генератор развертки
• Усилитель горизонтального отклонения
• Схема синхронизации

На схеме видны основные узлы осциллографа и связи между ними, позволяющие понять принцип формирования изображения на экране.

Отличия структурной схемы от других видов схем

Электрическая структурная схема имеет ряд отличий от других типов схем:

• Принципиальная схема — показывает все элементы устройства и связи между ними
• Функциональная схема — раскрывает процессы, протекающие в отдельных функциональных цепях
• Монтажная схема — отображает соединения составных частей изделия

В отличие от них, структурная схема дает только общее представление о составе и взаимодействии основных функциональных частей изделия, не вдаваясь в подробности.

Преимущества использования структурных схем

Применение электрических структурных схем дает ряд преимуществ:

• Наглядность — позволяет быстро понять принцип работы устройства
• Простота — не перегружена лишними деталями
• Универсальность — подходит для описания систем разной сложности
• Удобство проектирования — помогает на начальных этапах разработки
• Легкость восприятия — доступна для понимания не только специалистам

Благодаря этим преимуществам структурные схемы широко используются при проектировании, изучении и описании электронных устройств и систем.

Схемы электрические структурные | Лаборатория Электронных Средств Обучения (ЛЭСО) СибГУТИ

6.3.1 Схема электрическая структурная (код Э1) – схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи.

Данные схемы разрабатывают при проектировании изделия на стадиях, предшествующих разработке схем других типов, и пользуются ими для общего ознакомления с изделием.

6.3.2 На схеме электрической структурной изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними.

Функциональные части изделия в соответствии с ГОСТ 2.721 изображают в виде прямоугольников, с размерами 10х10 или 10х15 мм или УГО, приведенных в соответствующих стандартах.

6.3.3 Графическое построение схемы должно давать наглядное представление о последовательности взаимодействия функциональных частей изделия. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

6.3.4 На схеме должны быть указаны наименования каждой функциональной части изделия, если для ее обозначения применен прямоугольник. Наименования в этом случае вписывают внутрь прямоугольников в соответствии с рисунком 6.13.

Рисунок 6.13 – Пример выполнения схемы электрической структурной

При большом количестве функциональных частей допускается взамен наименования проставлять порядковые номера справа от изображения или над ним, как правило, сверху вниз в направлении слева направо, В этом случае наименования указывают в таблице произвольной формы, помещаемой на поле схемы в соответствии с рисунком 6.14.



Порядковый номер	Наименование
1	Антенна
2	Колебательный контур
3	Детектор
4	Усилитель
5	Источник питания
6	Телефон

Рисунок 6. 14 – Схема электрическая структурная приемника прямого усиления

Следует обратить внимание на то, что при использовании цифровых обозначений вместо наименований функциональных частей наглядность схемы существенно ухудшается, так как назначение каждой функциональной составной части выясняется не только по изображению, но и с помощью перечня, приведенного в таблице.

ВНИМАНИЕ: В СТУДЕНЧЕСКИХ РАБОТАХ И ПРОЕКТАХ ПРИ ВЫПУСКЕ СХЕМ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ, НАИМЕНОВАНИЯ ФУНКЦИОНАЛЬНЫХ УСТРОЙСТВ РЕКОМЕНДУЕТСЯ ВПИСЫВАТЬ ВНУТРЬ ПРЯМОУГОЛЬНИКОВ.

6.3.5 На схеме допускается помещать технические характеристики функциональных частей, поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывать параметры в характерных точках (величины напряжений, токов, форсы импульсов и т.п.).

6.3.6 На схемах несложных изделий функциональные части располагают в виде прямой цепочки в соответствии с направлением распространения сигнала слева направо.

Схемы изделий, содержащих несколько каналов распространения сигналов, рекомендуется выполнять в виде параллельных горизонтальных цепочек. Дополнительные и вспомогательные цепи при этом необходимо выводить из основных цепей.

Для повышения наглядности основные цепи рекомендуется располагать горизонтально, а дополнительные и вспомогательные – вертикально или горизонтально между основными цепями.

Пример выполнения схемы электрической структурной приведен в приложении М данного пособия.

Схемы электрические структурные, принципиальные — чертежи выполнены в Autocad, Компас, сохранены в pdf

В данной категории содержатся файлы с чертежами электрических структурных и принципиальных схем, выполненные в Autocad, Компас и сохраненные в pdf.

---

Уточнить поиск

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 15255075100

Автомат управления освещением

Содержание работы:Схема электрическая принципиальная «Автомат управления освещением» с перечнем элем. .

80.00 р.

Выпрямитель

Содержание работы:Схема электрическая принципиальная «Выпрямитель» с перечнем элементов.Файлы в архи..

80.00 р.

Выпрямительное устройство

Содержание работы:Схема электрическая принципиальная «Выпрямительное устройство» с перечнем элементо..

80.00 р.

Выпрямительное устройство (фрагмент)

Содержание работы:Схема электрическая принципиальная «Выпрямительное устройство (фрагмент)» с перечн..

80.00 р.

Генератор-1

Содержание работы:Схема электрическая принципиальная «Генератор-1» с перечнем элементов.Файлы в архи..

80. 00 р.

Избирательный усилитель

Содержание работы:Схема электрическая принципиальная «Избирательный усилитель» с перечнем элементов…

80.00 р.

Индуктивный датчик

Содержание работы:Схема электрическая принципиальная «Индуктивный датчик» с перечнем элементов.Файлы..

80.00 р.

КВ Регенератор

Содержание работы:Схема электрическая принципиальная «КВ Регенератор» с перечнем элементов.Файлы в а..

80.00 р.

Модуль развертки

Содержание работы:Схема электрическая принципиальная «Модуль развертки» с перечнем элементов.Файлы в..

80.00 р.

Модулятор частотный

Содержание работы:Схема электрическая принципиальная «Модулятор частотный» с перечнем элементов. Файл..

80.00 р.

Передатчик

Содержание работы:Схема структурная «Передатчик» с перечнем элементов.Файлы в архиве в формате: Комп..

60.00 р.

Показано с 1 по 15 из 33 (всего 3 страниц)

Что такое блок-схема — все, что вам нужно знать

1. Что такое блок-схема?

Блок-схема представляет собой чертеж системы, основные части или компоненты которой представлены блоками. Эти блоки соединены линиями, чтобы показать взаимосвязь между последующими блоками.

Блок-схемы используются для визуализации функционального представления системы. Он использует блоки, соединенные линиями, для представления компонентов системы. С помощью блок-схемы вы можете легко проиллюстрировать основные части разработки программного обеспечения или инженерной системы и отобразить поток данных на блок-схеме процесса. Вы можете узнать все о блок-диаграмме, включая ее использование и типы. Ознакомьтесь с некоторыми из наиболее часто используемых примеров и узнайте, как создать блок-схему.

Источник изображения: smartdraw.com. Функция Блоки Прямоугольные блоки на блок-схеме представляют операции в системе. Обычно он связан с двумя линиями слева и справа, и одна из линий несет вход, а другая дает выход. Строки Линии блок-схемы отображают поток системных процессов и взаимосвязь компонентов и операций. Вы можете использовать прямую линию для соединения блоков и стрелки для представления потока процесса. Суммирование Крест внутри круга — это символ суммирования на блок-диаграмме. Он обычно используется в диаграммах инженерных систем и суммирует два входа и дает один выход. Дифференциатор Мы используем «S» в небольшом блоке в качестве символа дифференциатора на блок-диаграмме, и он вычисляет скорость ввода и вывода в системе. Вы также можете использовать его как символ ставки, заменив «S» на «ставка». Интегратор Мы используем математический символ интегрирования, чтобы проиллюстрировать интегратор на блок-схеме. Вы можете использовать различные формы с символом интеграции, чтобы настроить свой интегратор.

Чтобы достаточно и эффективно представить значимые процессы и показать, как взаимосвязаны отдельные строительные блоки, вам нужна внутренняя блок-схема для изучения того, как интегрируются свойства и компоненты блоков.

На внутренних блок-схемах структура и потоки внутри блоков описываются с использованием языка моделирования систем OMG (SysML). Они дают нам упрощенное объяснение того, как компоненты блока связаны друг с другом, какой тип данных, деталей, сигналов или материалов течет между элементами и в каком направлении они текут.

Эти блочные компоненты в основном пять и включают в себя:

• Блок : представляет логические и физические компоненты системы.

• Часть:  включает в себя все аспекты, смоделированные с использованием агрегации и ассоциации.

• Ссылка : содержит все части, которые были разработаны с использованием агрегации и ассоциации.

• Стандартный порт : это точка взаимодействия между системным блоком и соответствующей средой.

• Flow Port : это точка взаимодействия, из которой или в которую может выйти блок.

Важно понимать термины, используемые при описании взаимосвязей в блок-схемах . Это:

• Ассоциация : объясняет связь между блоками.

• Агрегация : этот термин описывает, как единица состоит из частей.

• Состав : это правильная форма агрегации, в которой существование объекта, являющегося частью единицы, зависит от присутствия группы.

• Обобщение : это ведущее отношение между блоками, в котором указанный блок содержит все свойства всей блок-схемы .



3. Почему важны блок-схемы?

Какую важную роль играют блок-схемы ? Что ж, блок-схема — это фундаментальный способ, который разработчики аппаратного и программного обеспечения используют для описания этих систем, иллюстрируя их рабочие процессы и процессы. Электрикам, с другой стороны, они нужны для представления систем и их переключения, например, мехатронных систем в грузовой отрасли.

Чаще всего блок-диаграммы оказывают большую помощь, когда требуется четкое представление информации или потоков управления, кроме того, когда проект включает множество процессов. Они упрощают представление сложных алгоритмов или потоков деталей или связи между точными компонентами, например, на предприятии массового производства. Процессы проекта, представленные графически, менее трудоемки для понимания, чем в текстовой форме.

Когда вы входите в комнату с блок-схема , вы сможете легко расшифровать детали системы, интерфейс и такие аспекты структуры. Все благодаря тому, как блоки интеллектуально связаны друг с другом линиями. Блоки удобны при разработке новых процессов и обновлении уже существующих.



4. Использование блок-схем

Будучи простыми и понятными, блок-диаграммы используются в большинстве отраслей для иллюстрации функциональных процессов в соответствующих областях. Далее мы рассмотрим три основные области, в которых используются блок-диаграммы.

4.1. Блок-схемы для разработки программного обеспечения

Блок-схема дает очень эффективное представление о работе компьютерной системы в целом. Он отображает необходимые процессы, необходимые для получения желаемого результата от компьютера из ввода, который вы вводите в начале.

На приведенной ниже схеме блок управления (CU) и арифметико-логическое устройство (ALU) составляют центральный процессор (CPU) компьютера. Это мозг и сердце компьютерной системы. Промежуточные данные и результаты хранятся в блоке памяти, ожидая обработки. А в дисковом запоминающем устройстве размещаются данные и инструкции, вводимые в компьютерную систему устройством ввода.

Источник изображения: pdffiles.in



4.2. Блок-схемы для электротехники

На приведенной ниже схеме показан инструментальный канал, предназначенный для измерения нейтронного потока, отображения измеренного потока и генерации выходных сигналов для использования другими системами. Каждый отдельный блок отмечает стадию развития сигнала, используемого для отображения на измерителе в нижней части. Или отправить в системы за границы диаграмм. Блоки имеют разный размер и представляют собой несколько функций, простую стадию или одну бистабильную схему в более заметном компоненте.

Источник изображения: myodesie.com



4.3. Блок-схемы для управления технологическим процессом

Третий пример блок-схемы относится к системе управления с обратной связью. Он используется для отображения основных элементов системы через простую и четкую взаимосвязь. При изучении одного из них очень важно помнить, что блок-схема представляет собой только пути прохождения управляющих сигналов. Не думайте, что это также показывает, как энергия передается по системе или процессу.

Источник изображения: akkordeon-frankfurt.de



5. Примеры блок-схем

Ниже приведены три часто используемых примера блок-схем. Другие шаблоны блок-схем можно найти в Сообществе шаблонов.

Функциональная блок-схема

Этот пример функциональной блок-схемы иллюстрирует рабочий процесс кофейного блендера. Он объясняет активное представление каждого компонента и действия в системе с момента, когда пользователь запускает процесс и получает конечный продукт. Есть много блоков, связанных друг с другом, изображающих поток процесса. Пользователь вводит данные, а система смешивает компоненты пользователя. Перед этим он нагревает воду и делает приготовления для смешивания кофе. Он также позаботится о безопасности перелива и перестанет нагреваться, когда кофе будет готов.

Источник: EdrawMax Online



Электрическая блок-схема

На этом примере электрической блок-схемы наглядно представлена ​​гибридная ветрово-дизельная система возобновляемой энергии. Читатель может быстро получить общее представление о функциональном представлении и потоке процессов из этой блок-схемы. Вы можете видеть, что значок в начале представляет собой энергию ветра, поступающую от ветряных мельниц. Энергия превращается в электрическую энергию и поступает в контроллер. Он измеряет потребность, и если энергии недостаточно, система использует дизельное топливо для удовлетворения потребности. Черная линия, соединяющая блок, — это линия питания, а красная линия изображает поток данных в системе.

Источник: EdrawMax Online



Блок-схема системы

Этот пример блок-схемы системы иллюстрирует функциональное представление системы открытия двери. На нем показаны компоненты и технологический процесс автоматических дверей, установленных в коммерческих зданиях и торговых центрах. Пользователь сначала вводит информацию о безопасности с помощью клавиатуры и экрана, а система проверяет ее и перемещает процесс с помощью микроконтроллера. Если информация неверна, система подает звуковой сигнал. После распознавания серводвигатель автоматически открывает дверь. Вы можете видеть, что рабочий процесс и компоненты системы открытых дверей легко понять с помощью блок-схемы системы.

Источник: EdrawMax Online



6. Как создать блок-диаграмму

Теперь давайте посмотрим, как мы можем использовать эту концепцию для рисования блок-схемы с помощью EdrawMax Online.

Шаг 1:  После регистрации и проверки войдите на сайт и выберите «Базовая схема» в разделе «Доступные шаблоны». Выберите 2D-блок или 3D-блок по желанию и продолжайте.

Шаг 2:  Найдите панель библиотеки в левой части интерфейса, затем нажмите и удерживайте форму блока. Аккуратно перетащите его на холст, отображаемый в правой части экрана. Чтобы настроить размер фигуры, используйте зеленые маркеры выделения.

Шаг 3:  Теперь, если вам нужно написать внутри блока, дважды щелкните по нему. Добавьте еще одну фигуру блока рядом с существующей, перетащив ее, как вы делали это на шаге 2 выше.

Шаг 4:  Чтобы выбрать дизайн соединения, коснитесь значка соединителя в верхней части экрана, чтобы отобразить раскрывающееся меню. Затем нажмите на первую фигуру блока и проведите линию от края этой фигуры к следующей форме. Конец соединения становится красным, указывая на успешное соединение блоков.

Делайте это до тех пор, пока блок-диаграмма не будет полностью объединена.



Шаг 5:  доработайте блок-схему, выровняв и распределив фигуры и используя предпочитаемые цвета или узоры для обозначения конкретных частей блока. Вы должны пометить блоки соответствующим образом, чтобы убедиться, что у вас есть упорядоченная и четкая блок-схема.



Шаг 6:  Наконец, выберите, следует ли сохранить или экспортировать готовую блок-диаграмму

7. Советы по созданию блок-диаграммы

Независимо от того, новичок вы или профессионал, у нас есть несколько советов, которые помогут вам составить идеальную блок-схему .

• Изучите и поймите систему на собственном опыте. Узнайте, какой метод вы будете использовать для построения блок-схемы. Выясните его компоненты, входы и выходы.
• Нарисуйте и отметьте схему. Используйте символы интеллектуально для представления определенных частей системы. Всегда соединяйте блоки стрелками, чтобы показать ход процесса. Именование блоков очень важно для легкой идентификации.
• Показать ввод и вывод. Убедитесь, что вы точно отметили ввод, который указывает начало, и вывод, который указывает конец процесса на блок-диаграмме.
• Проверка точности. Прежде чем выложить диаграмму для использования, подтвердите ее точность у заинтересованной и вовлеченной команды. Вы все должны быть на одной странице относительно правильности блок-диаграммы.

8. Часто задаваемые вопросы о блок-схеме

Что такое функциональная блок-схема?

Мы используем функциональные блок-схемы в разработке программного обеспечения и систем. Он иллюстрирует функциональный вид и отношения между компонентами системы с помощью блоков и линий. Он обычно используется для изображения логического потока программируемого логического контроллера и конструкции системы. Это облегчает понимание взаимосвязей системы. Блоки различных размеров обычно представляют каждый процесс и элемент.

Что такое блок-схема потока?

Блок-схема потока отличается от общей блок-схемы. Он иллюстрирует функциональный поток системы в пошаговом потоке процесса, добавляя элементы и действия в последовательности во времени. Эта диаграмма обычно используется для представления сложных систем. С помощью блок-схемы читатель может легко понять внутреннюю структуру. Ход процесса обычно движется слева направо.

Что такое программа для создания блок-схем?

Вам нужен создатель блок-схем, чтобы создать идеальную блок-диаграмму. Из создателя диаграмм, такого как EdrawMax Online, вы можете получить множество профессиональных шаблонов и инструментов настройки для создания своей диаграммы. Он также предоставляет вам обширную библиотеку символов и значков для использования и создания диаграммы с нуля.



Обзор электрических чертежей и схем — статьи

Проектирование, установка и устранение неисправностей электрических систем требует использования различных чертежей, чтобы дать инженерам, монтажникам и техникам визуальное представление о системах, с которыми они работают.

Электрическое оборудование и электрические схемы часто обозначаются символами и линиями, обозначающими различные компоненты и соединения в системе. Уровень сложности электрического чертежа будет варьироваться в зависимости от предполагаемой цели и персонала, работающего с чертежом.

Инженеры-проектировщики и техники используют схемы для построения и поиска неисправностей в сложных цепях, в то время как операторы предприятий используют однолинейные схемы и схемы стояков для облегчения коммутационных операций в своей распределительной системе. Умение читать и интерпретировать различные типы электрических чертежей является важным навыком, которым должны обладать все работники-электрики для эффективного выполнения своих задач.

Символы и линии на электрическом чертеже говорят на языке, который должны понимать все, кто участвует в проектировании, сборке и устранении неисправностей электрических систем. В этой статье мы кратко опишем несколько типов распространенных электрических схем, встречающихся в этой области, и объясним их назначение.

Однолинейная схема

Распределительное устройство среднего напряжения Однолинейная схема. Фото: General Electric

Когда вам нужен вид энергосистемы с высоты птичьего полета, однолинейная схема часто является первым чертежом, к которому нужно обратиться. Эти чертежи, также называемые однолинейными схемами, показывают поток электроэнергии или ход электрических цепей и то, как они связаны.

Физические взаимосвязи обычно не учитываются на однолинейных схемах, однако они должны отображать все основные компоненты энергосистемы и перечислять все важные номиналы. Напряжение системы, импеданс трансформатора, номинальные параметры отключения и ток короткого замыкания — это лишь некоторые из основных элементов, включенных в однолинейную схему.

Эти чертежи должны храниться в главном диспетчерском пункте объекта, чтобы помочь управлять операциями переключения путем определения фидеров и нагрузок, которые они обслуживают. Обычно включаются системное напряжение, частота, фаза и нормальные рабочие положения.

Другие элементы, такие как коэффициенты передачи измерительных трансформаторов и защитные реле, можно найти на однолинейной схеме. Если диаграмма не может охватить все задействованные компоненты, дополнительные диаграммы могут быть нарисованы вместе с основной диаграммой.

Связанный: Символы электрических однолинейных схем

Трехлинейная схема

Шина 4160 В Трехлинейная схема. Фото: NRC.gov

Для более подробного представления системы распределения электроэнергии используется трехлинейная схема, показывающая соотношение фаз. В многофазных системах переменного тока на этих рисунках показаны различные соединения для A, B, C, нейтрали и земли, каждое из которых представлено отдельной линией.

Трехлинейные схемы дополняют однолинейные, предоставляя базовое визуальное руководство по фактическим кабелям питания, соединениям измерительного трансформатора и защитным устройствам. На этих рисунках показано подключение фаз и конкретные конфигурации обмоток без учета их физического расположения.

Схема стояка

Схема электрического стояка. Фото: Инженеры БГР.

Чтобы проиллюстрировать систему распределения электроэнергии в многоэтажном здании, используется схема стояка. Эти чертежи похожи на однолинейные чертежи, но часто фокусируются на том, как энергия перетекает с одного уровня здания на другой.

На диаграммах стояков показаны компоненты распределения, такие как стояки шин, разъемы шин, щиты и трансформаторы от точки ввода до небольших ответвлений на каждом уровне. Эти чертежи иногда могут иметь одинаковую компоновку с системами сигнализации, телекоммуникационными и интернет-кабелями.

Принципиальная схема

Пример электронной схемы. Фото: DOE.gov

Основная цель принципиальной схемы — подчеркнуть элементы схемы и то, как их функции связаны друг с другом. Схемы — чрезвычайно ценный инструмент для устранения неполадок, который определяет, какие компоненты подключены последовательно или параллельно, и как они соединяются друг с другом.

Компоненты, которые обычно встречаются на принципиальных схемах, включают резисторы, конденсаторы, катушки индуктивности, диоды, логические элементы, контакты предохранителей, переключатели и многое другое. Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления.

Принципиальные схемы должны быть расположены для простоты и легкости понимания без учета фактического физического расположения любого компонента, а только с акцентом на то, как они соединяются друг с другом. На этих схемах всегда следует изображать переключатели и контакты в обесточенном положении.

Связанный: Объяснение схемы управления автоматическим выключателем

Схема подключения

Пример схемы подключения реле датчика нагрузки. Фото: Square D.

Основная цель электрической схемы состоит в том, чтобы показать все компоненты в электрической цепи и расположить их так, чтобы показать их фактическое физическое расположение. В отличие от принципиальной схемы, которую можно рассматривать как концептуальный чертеж, электрическая схема предназначена для конечных пользователей и установщиков, которые сосредоточены на выполнении соединений и поиске и устранении неисправностей компонентов.

На электрических схемах все части оборудования, устройства и клеммные колодки должны быть обозначены соответствующими номерами, буквами или цветами. Обозначения клемм и соединений между компонентами четко обозначены, чтобы облегчить сборку или ремонт оборудования, показанного на чертеже.

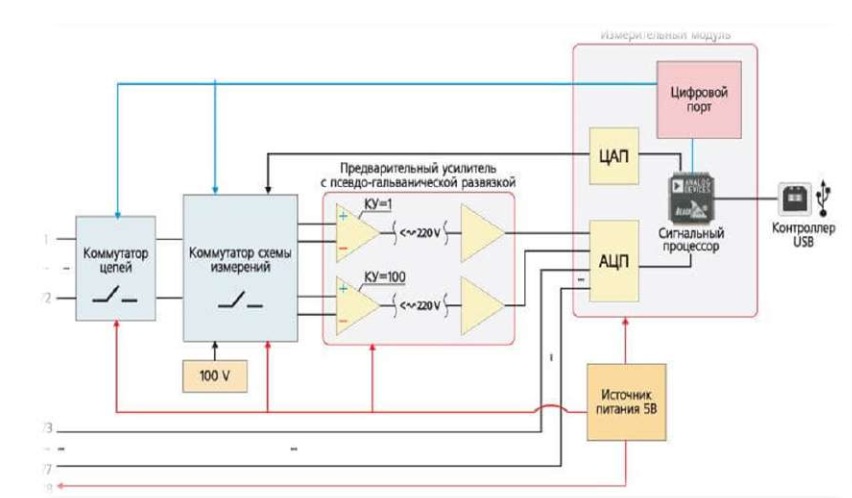

Блок-схема

Пример блок-схемы. Фото: Mercer.edu

Блок-схемы, возможно, самый простой тип электрических чертежей, представляют основные компоненты сложной системы в виде блоков, соединенных линиями, которые показывают их отношение друг к другу. Эти диаграммы не следует путать с однолинейными чертежами, поскольку они не передают никакой технической информации, а только основные компоненты сложной системы.

Блок-схема дает концептуальное представление о том, как процесс завершается без учета электрических символов или терминов. Каждый блок представляет собой сложную цепь, которую можно объяснить с помощью других рисунков, таких как схемы и электрические схемы.

Логическая схема

Логическая схема реле отказа выключателя. Фото: SEL, Inc.

В современных реле защиты используются логические схемы для представления сложных цепей и процессов, в которых сигнал рассматривается в двоичном формате (1 или 0). Логические функции на этих схемах представлены соответствующими символами, тогда как блоки используются для представления сложной логической схемы.

Блоки на логической схеме помечены для лучшего понимания без знания внутренней структуры и соединены линиями, которые представляют входы и выходы для двоичных сигналов. Логические схемы обычно не отображают электрические характеристики, такие как напряжение, ток и мощность.

Графики

Примеры графиков двигателя и фидера. Фото: Volusia County, FL

При перечислении элементов, таких как выключатели фидеров и размеры проводов для конкретного проекта или части распределительного оборудования, используется график. Термин «график» также может относиться к датам, в которые должно быть завершено определенное действие, обычно называемому «графиком проекта».

Что касается распределения электроэнергии, графики часто включаются в чертежи распределительных щитов и щитов с указанием количества автоматических выключателей, их размеров и нагрузок, которые они обслуживают. Графики фидеров используются, чтобы помочь определить размер и количество проводов, используемых для входящей службы и исходящих нагрузок в рамках строительного проекта.

Расписания обычно представлены в табличной форме и организованы таким образом, что не требует пояснений, что позволяет легко и быстро находить информацию. Информация в расписании обычно не включает однолинейные схемы или схемы соединений, но они обычно идентифицируют эту информацию с помощью справочных чертежей, легенд и примечаний.

Исполнительные чертежи

Всякий раз, когда строительный проект завершен, «Исполнительный чертеж» представляет собой пересмотренный чертеж, созданный и представленный подрядчиком, чтобы выделить любые изменения, внесенные в первоначальные проектные чертежи в процессе строительства.
