Как самостоятельно отремонтировать утюг в домашних условиях. Какие основные неисправности бывают у утюгов. Как разобрать утюг для ремонта. Как проверить и заменить основные детали утюга.

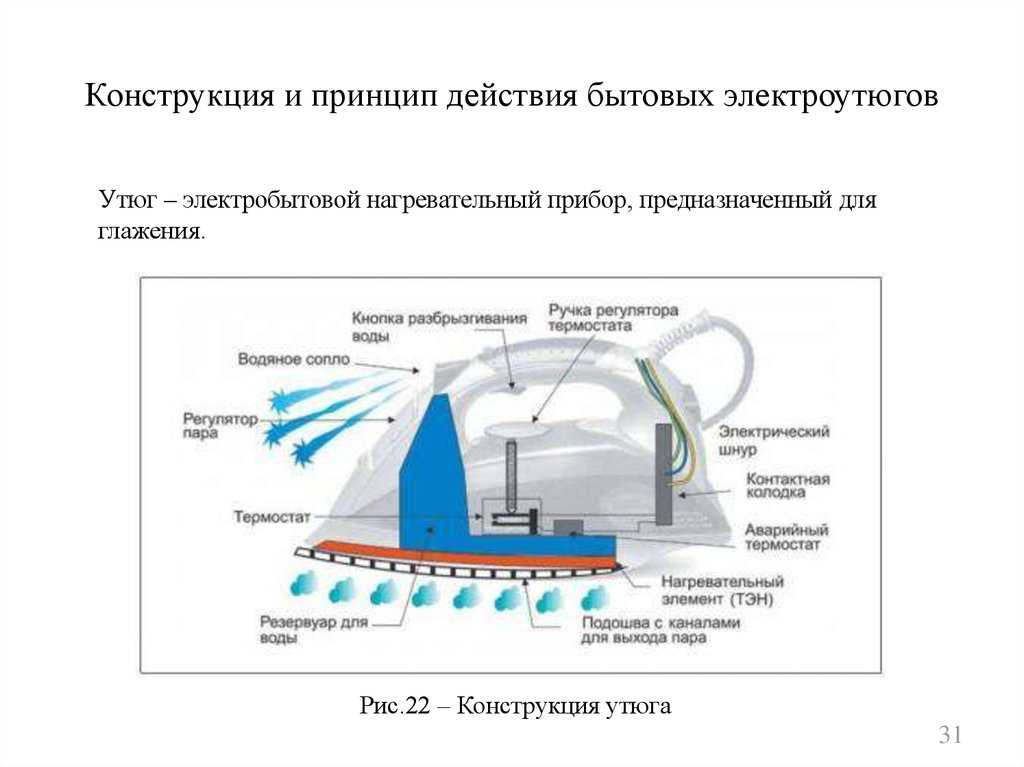

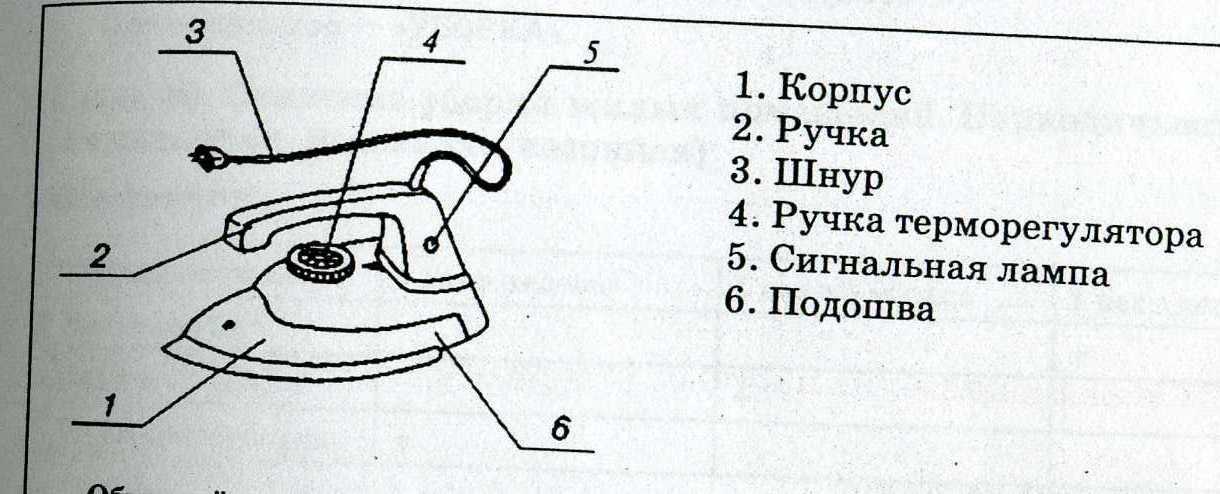

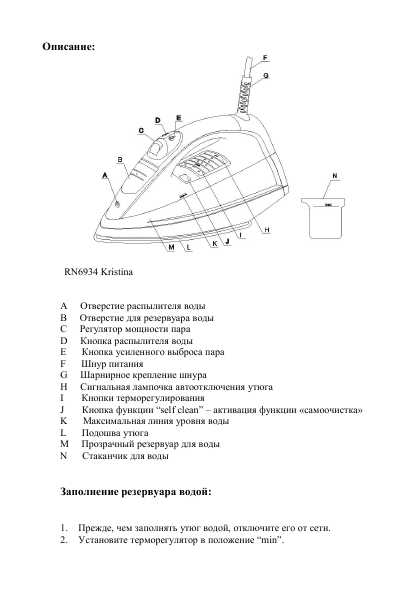

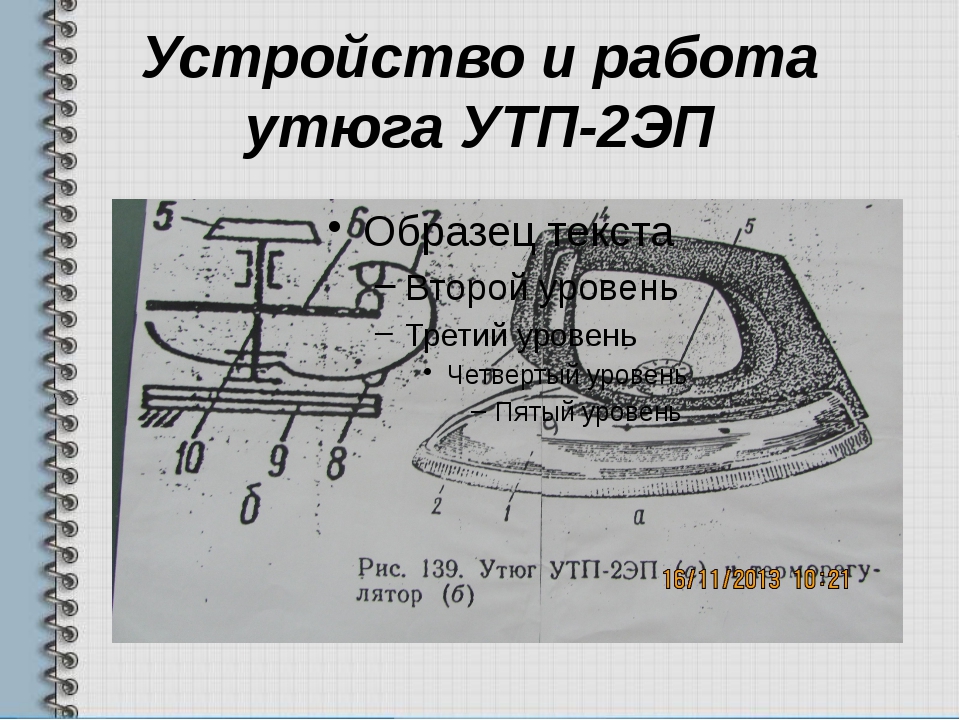

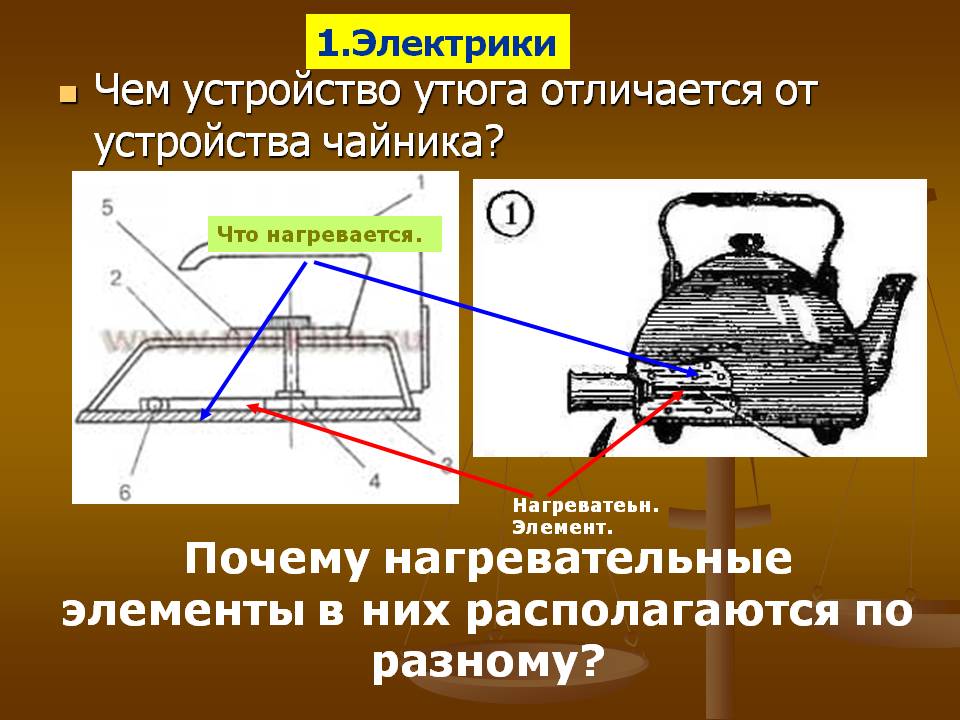

Устройство и принцип работы электрического утюга
Электрический утюг — это бытовой прибор для глажки одежды и белья. Его основными элементами являются:
- Подошва с нагревательным элементом (ТЭНом)
- Терморегулятор для установки температуры
- Термопредохранитель для защиты от перегрева
- Индикатор нагрева
- Шнур питания
- Корпус с ручкой
Принцип работы утюга заключается в нагреве подошвы до заданной температуры с помощью ТЭНа. Терморегулятор периодически включает и выключает ТЭН, поддерживая нужную температуру. При превышении допустимой температуры срабатывает термопредохранитель, отключая питание.
Основные неисправности электрических утюгов
Наиболее частыми причинами поломки утюгов являются:
- Обрыв шнура питания
- Неисправность терморегулятора
- Окисление контактов
- Поломка термопредохранителя
Как определить, какая именно неисправность возникла в утюге? Если утюг не включается и не горит индикатор — вероятнее всего проблема в шнуре питания или контактах. Если индикатор горит, но утюг не греет — скорее всего вышел из строя ТЭН. Если утюг греет, но не отключается — неисправен терморегулятор.

Как разобрать утюг для ремонта
Прежде чем приступать к ремонту, необходимо разобрать утюг, чтобы получить доступ к его внутренним компонентам. Для этого:
- Отключите утюг от сети и дайте ему остыть
- Снимите регулятор температуры
- Открутите винты на корпусе утюга
- Аккуратно разъедините верхнюю и нижнюю части корпуса
- Отсоедините провода от контактов
Будьте осторожны — некоторые детали могут быть хрупкими. Запоминайте расположение всех элементов, чтобы потом правильно собрать утюг.
Проверка и замена шнура питания
Если утюг не включается, в первую очередь нужно проверить целостность шнура питания. Для этого:
- Осмотрите шнур на наличие внешних повреждений
- Проверьте сопротивление шнура мультиметром
- Пошевелите шнур в местах сгиба — индикатор не должен мигать
При обнаружении обрыва шнур необходимо заменить. Выберите шнур с аналогичными характеристиками и сечением проводов. Припаяйте новый шнур к контактам внутри утюга, обеспечив надежное соединение.
Диагностика и ремонт нагревательного элемента
Если утюг не греет, но индикатор работает, вероятно вышел из строя нагревательный элемент (ТЭН). Чтобы это проверить:

- Измерьте сопротивление ТЭНа мультиметром
- Осмотрите места крепления ТЭНа на наличие обгорания
- Проверьте целостность изоляции ТЭНа
При обнаружении неисправности ТЭН необходимо заменить. Выберите аналогичный по мощности и форме нагревательный элемент. Аккуратно припаяйте новый ТЭН к контактам утюга.
Ремонт терморегулятора утюга
Неисправность терморегулятора приводит к отсутствию регулировки температуры утюга. Для проверки терморегулятора:
- Измерьте сопротивление между контактами в разных положениях
- Проверьте работу биметаллической пластины
- Осмотрите контакты на наличие окисления и подгорания
Если контакты окислены, их можно зачистить мелкой наждачной бумагой. При серьезных повреждениях терморегулятор следует заменить на аналогичный.
Проверка и замена термопредохранителя
Термопредохранитель защищает утюг от перегрева. Для его диагностики:
- Измерьте сопротивление термопредохранителя — оно должно быть близко к нулю
- Осмотрите корпус на наличие повреждений
- Проверьте надежность крепления контактов
Неисправный термопредохранитель подлежит замене. Выберите аналог с такой же температурой срабатывания. Припаяйте новый термопредохранитель, обеспечив хороший тепловой контакт с подошвой утюга.

Сборка и проверка работоспособности утюга после ремонта
После замены неисправных компонентов необходимо правильно собрать утюг:
- Подключите все провода согласно исходной схеме
- Соедините части корпуса, закрутив все винты
- Установите на место регулятор температуры
- Проверьте свободный ход всех кнопок и переключателей
Подключите утюг к сети и проверьте его работу на разных режимах. Убедитесь, что температура нормально регулируется. При обнаружении неполадок разберите утюг и проверьте правильность сборки.
Ремонт утюга витек в домашних условиях. Пять основных причин, по которым из строя выходит современный утюг. Ремонт утюгов. Слишком низкая температура
С тех пор, когда люди сняли с себя шкуры животных и стали надевать тканую одежду, встал вопрос об удалении с вещей после стирки складок и замятий. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и что только не придумывали домохозяйки, до тех пор, пока 6 июня 1882 году американский изобретатель Генри Сеели не запатентовал электрический утюг.
И только в 1903 году американский предприниматель Эрл Ричардсон внедрил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился белошвейкам.

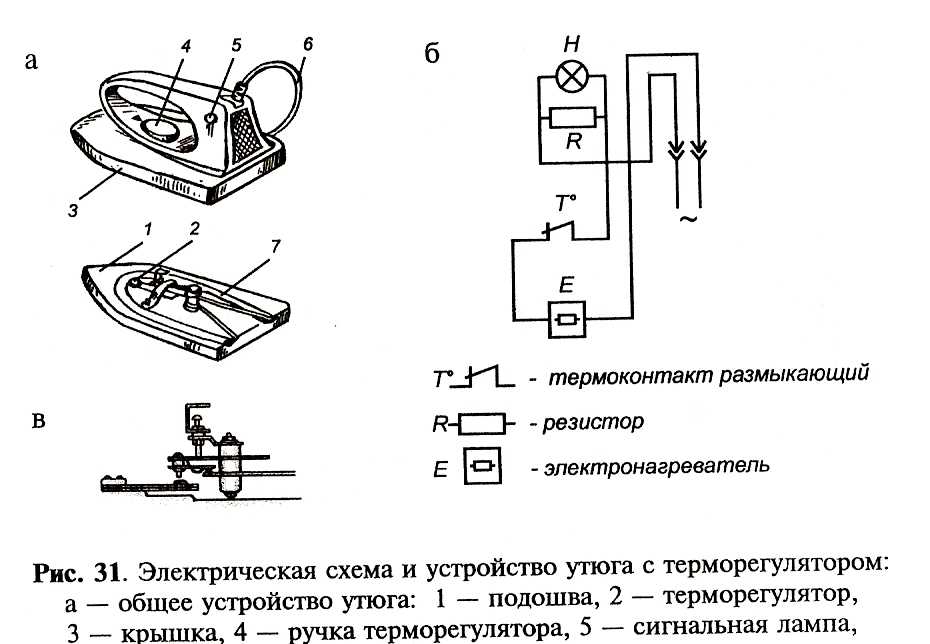

Принцип работы и электрическая схема утюга
Электрическая принципиальная схема
Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электрообогревателя или электрочайника . И это не удивительно, электрические схемы всех перечисленных устройств мало чем отличаются.
Питающее напряжение 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга. Клемма PE является заземляющей, в работе участия не принимает и служит для защиты человека от удара электрическим током в случае пробоя изоляции на корпус. Провод PE в шнуре обычно желто — зеленого цвета.
Если утюг подключается к сети без заземляющего контура, то провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге равнозначны, на какую клемму поступает ноль или фаза значения не имеет.
С вывода L ток подается на Регулятор температуры, и если его контакты замкнуты, то далее на один из выводов ТЭН. С вывода N ток через термопредохранитель поступает на второй вывод ТЭН. Параллельно выводам ТЭНа через резистор R подключена неоновая лампочка, которая светится, когда на ТЭН подано напряжение и утюг нагревается.
Чтобы утюг начал нагреваться необходимо питающее напряжение подать на трубчатый электрический нагреватель (ТЭН), запрессованный в подошве утюга. Для быстрого нагрева подошвы применяют ТЭНы большой мощности, от 1000 до 2200 Вт. Если такую мощность подводить постоянно, то уже через несколько минут подошва утюга разогреется докрасна и гладить вещи, не испортив их, будет невозможно. Для глажения изделий из капрона и анида требуется температура утюга 95-110°С, а вещей из льна 210-230°С. Поэтому для установки требуемой температуры при глаженье вещей из разных тканей имеется узел регулировки температуры.
Управление узлом регулировки температуры осуществляется с помощью круглой ручки, расположенной в центральной части под ручкой утюга. При повороте ручки по часовой стрелке, температура нагрева будет увеличиваться, при вращении против часовой стрелки температура нагрева подошвы будет ниже.
Вращение с ручки на узел терморегулятора передается через переходник в виде втулки или металлического уголка, надетого на шток с резьбой терморегулятора. Ручка на корпусе утюга держится за счет нескольких защелок. Чтобы снять ручку достаточно ее поддеть за край с небольшим усилием лезвием отвертки.
Работа терморегулятора утюга Philips и любого другого производителя, обеспечивается благодаря установке биметаллической пластины, которая представляет собой полоску из двух спеченных между собой по всей поверхности металлов с разным коэффициентом линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.
В терморегуляторе пластина через керамический шток связана с бистабильным выключателем. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при переходе через точку равновесия контакты мгновенно размыкаются или замыкаются. Быстродействие необходимо для уменьшения подгорания контактов в результате образования при их размыкании искры. Точку переключения выключателя можно изменять, вращая ручку на корпусе утюга и таким образом управлять температурой нагрева подошвы. При включении и выключении выключателя терморегулятора раздается характерный негромкий щелчок.
Для повышения безопасности эксплуатации утюга в случае, если терморегулятор сломается, например, приварятся между собой контакты, в современных моделях (в советских утюгах термопредохранитель отсутствовал) устанавливают термопредохранитель FUt, рассчитанный на температуру срабатывания 240°С. При превышении этой температуры термопредохранитель разрывает цепь и на ТЭН напряжение больше не поступает. При этом, в каком положении находится ручка регулировки температуры значения не имеет.
Встречаются три вида конструкций термопредохранителей, как на фотографии, и все они работают на принципе размыкания контактов из-за изгибания биметаллической пластины в результате нагрева. На фотографии слева термопредохранитель утюга Philips, справа внизу – Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как терморегулятор, но поддерживает температуру, подходящую для глажения только льняных вещей.
Для индикации поступления питающего напряжения на ТЭН параллельно его выводам подключают через токоограничивающий резистор R неоновую лампочку HL. На работу утюга индикатор не влияет, но позволяет судить о работоспособности. Если лампочка светит, а утюг не нагревается, значит в обрыве обмотка ТЭНа или плохой контакт в месте подключения его выводов к схеме.
Электромонтажная схема
Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этой фотографии изображена электромонтажная схема электрического утюга Philips. Электромонтажные схемы утюгов других производителей и моделей утюгов незначительно отличаются от приведенной на фото.
Питающее напряжение 220 В подается с сетевого шнура с помощью накидных клемм, надетых на выводы 3 и 4. Вывод 4 соединен с выводом 5 и одним из выводов ТЭНа. С вывода 3 питающее напряжение поступает на термопредохранитель и далее на терморегулятор утюга, и с него уже по шине на второй вывод ТЭНа. Между 1 и 5 выводами подключена через токоограничивающий резистор неоновая лампочка. Вывод 2 является заземляющим и приклепан заклепкой непосредственно к подошве утюга. Все токопроводящие шины схемы сделаны из железа и в данном случае это оправдано, так как выделяемое тепло в шинах идет на нагрев утюга.
Ремонт электрического утюга своими руками
Внимание! При ремонте электрического утюга следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки!
Выполнить самостоятельный ремонт утюга по силам любому домашнему мастеру, даже не имеющему опыта в ремонте бытовой техники. Ведь электродеталей в утюге мало, и проверить их можно любым индикатором или мультиметром . Зачастую утюг бывает сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.
Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв сетевого шнура, плохой контакт клемм в месте подключения шнура к электромонтажной схеме, окисление контактов в терморегуляторе, неисправность термопредохранителя.
Проверка исправности сетевого шнура
Так как при глажении сетевой шнур постоянно изгибается и наибольший изгиб происходит в месте входа шнура в корпус утюга, то в этом месте провода в шнуре обычно и перетирается. Неисправность эта начинает проявляться, когда утюг еще нормально нагревается, но при глажении наблюдается мигание индикатора включения нагрева, без сопровождения щелчка выключателя терморегулятора.
В случае если перетрется изоляция проводников в шнуре, то может произойти их короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и отключением автоматического выключателя в щитке. В таком случае нужно извлечь вилку шнура утюга из розетки и заняться его самостоятельным ремонтом. Короткое замыкание проводов в шнуре утюга для человека не опасно, но домохозяек здорово впечатляет.
Если утюг перестал нагреваться, то в первую очередь необходимо проверить наличие напряжения в розетке , подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Не забудьте перед этим повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки терморегулятора утюг может быть выключен. Если розетка исправна, а утюг не нагревается, то следует при вставленной вилке шнура в сеть пошевелить его в месте входа в корпус утюга, одновременно вдавливая, при этом наблюдая за индикатором включения. Такую же операцию нужно проделать в зоне входа шнура в сетевую вилку. Если индикатор хоть на мгновение засветится, значит, точно имеет место обрыв провода в сетевом шнуре и придется отнести утюг в сервисную мастерскую или заняться его ремонтом самостоятельно.
С помощью мультиметра или стрелочного тестера
При наличии мультиметра или стрелочного тестера сетевой шнур можно проверить , не подключая к сети, что более безопасно, подключив щупы прибора, включенного в режим измерения сопротивления к штырям сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показания прибора при шевелении шнура будет свидетельствовать о наличии в нем обрыва провода.
В случае если сетевой шнур перетерся в месте входа в электрическую вилку, то разбирать утюг не понадобится, а достаточно будет заменить вилку новой, отрезав ее в месте порчи провода.
Если сетевой шнур перетерся в месте входа в утюг или предложенный способ не позволил определить неисправность шнура, то придется утюг разбирать. Разборка утюга начинается со снятия задней крышки. Тут могут возникнуть трудности из-за отсутствия подходящей биты для головки саморезов . Например, биты под шлиц вида звездочка со штырем в центре у меня нет, и такие саморезы я откручиваю плоской отверткой с походящей шириной лезвия. После снятия с утюга крышки станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и терморегулятора.
Как видно на фотографии утюга Philips, из сетевого шнура выходит три провода, подключенных с помощью накидных клемм к выводам утюга в изоляции разных цветов. Цвет изоляции является маркировкой проводов.
Хотя международного стандарта пока нет, но большинством европейских и азиатских производителей электроприборов принято желто
-зеленым цветом изоляции маркировать заземляющий провод (который принято обозначать латинскими буквами PE ), коричневым – фазный (L ), светло-синим – нулевой провод (N ). Буквенное обозначение, как правило, наносится на корпусе утюга рядом с соответствующей клеммой.
Проводник в изоляции желто -зеленого цвета является заземляющим, служит для обеспечения безопасности, и на работу утюга не влияет. Токоподводящими являются провода в коричневой и светло-синей изоляции, поэтому их и надо проверить.
С помощью настольной лампы
Способов проверки сетевого шнура утюга множество и все зависит от того, какие средства есть у домашнего мастера под рукой. Если под рукой нет никаких приборов, то можно воспользоваться самым простым способом.
Для этого сначала нужно снять накидные клеммы шнура с выводов утюга. Накидные клеммы на контактах утюга обычно удерживаются защелками и чтобы они легко снялись необходимо острым предметом отжать защелку, как показано на фотографии. При этом заодно надо осмотреть контакты на предмет их окисления или обгорания, и если таковые присутствуют зачистить контакты снизу и сверху до блеска с помощью мелкой наждачной бумаги. Если клеммы надеваются без усилий, то необходимо их поджать с помощью плоскогубцев. Пошаговая инструкция ремонта клеммных соединений в фотографиях приведена в статье «Восстановление контакта клемм» . После этого нужно надеть клеммы на свои места и проверить работу утюга подключив его к сети. Вполне возможно в этом и заключалась неисправность и утюг заработает.
Если клеммные соединения в порядке, то нужно снять клеммы, присоединенные к коричневому и синему проводам и соединить их с штырями вилки любого электроприбора с помощью изолирующей ленты, лучше всего для этого подходит настольная лампа с лампочкой накаливания или светодиодной . Выключатель в настольной лампы должен быть во включенном положении. После этого включить вилку утюга в сеть и помять провод утюга в месте входа его в корпус и у вилки. Если настольная лампа стабильно светит, значит, провод утюга исправен и придется дальше искать неисправность.
С помощью индикатора фазы
Проверка трубчатого электрического нагревателя (ТЭН)
ТЭНы из строя в утюгах выходят крайне редко, и если ТЭН неисправен, то утюг приходится выкидывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно выводы ТЭНа соединены с крайними выводами и, как правило, к этим же выводам подсоединены выводы индикатора включения нагрева. Поэтому если индикатор светит, а нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в точках приварки выводов утюга к контактным стержням, выходящим из ТЭНа.
Встречаются модели утюгов, как например модель Braun, изображенная фотографии, в которых терморегулятор включен в разрыв одного вывода ТЭНа, а термопредохранитель в разрыв другого. В таком случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о неисправности ТЭНа. Окончательное заключение о состоянии ТЭНа можно сделать только после полной разборки утюга.
Проверка исправности терморегулятора утюга

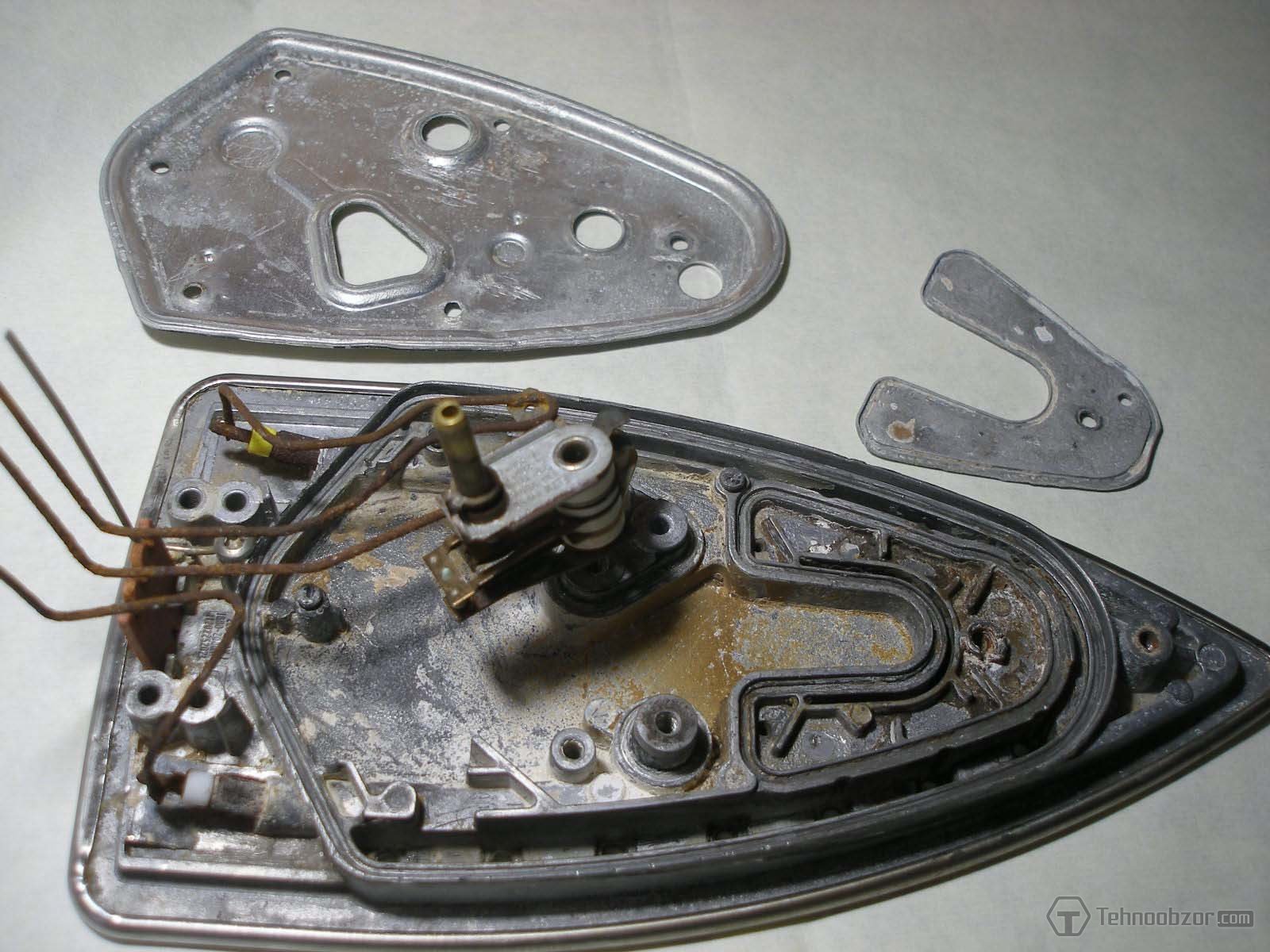

Для того чтобы добраться для проверки до терморегулятора нужно разобрать утюг полностью. Ручка утюга и пластмассовая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов, даже у одного производителя, существует огромное количество и способы крепления в каждой из них свои, но есть общие правила.
Одна точка крепления обычно находится в районе носика утюга и пластмассовый корпус фиксируется с помощью самореза, как на этой фотографии утюга Philips. В этой модели саморез находится под ручкой регулировки количества пара. Чтобы добраться до головки самореза нужно ручку повернуть против часовой стрелки до упора и потянуть вверх. После удаления регулировочного узла подачи пара саморез можно будет выкрутить.
В модели утюга Braun, который мне пришлось ремонтировать, саморез был спрятан под декоративной крышечкой форсунки воды. Для откручивания самореза пришлось форсунку вынуть. Она просто плотно вставлялась. Кстати так ее можно вынимать для прочистки в случае засорения.
Вторая точка крепления обычно находится в зоне входа сетевого шнура. Пластмассовый корпус утюга может крепиться как с помощью саморезов, так и на защелках. В представленной на фотографии модели утюга Philips применен резьбовой способ крепления. Крепление саморезами с точки зрения ремонтопригодности утюга предпочтительнее, так как при разборке снижается риск повреждения крепежных элементов пластмассового корпуса.
А в модели утюга Braun пластмассовая часть корпуса с ручкой закреплена с помощью двух защелок, зацепленных за проушины. Для разборки нужно защелки вывести из зацепления разведя в стороны.
Работу эту нужно делать аккуратно, чтобы не поломать защелки и проушины. Защелки выведены из зацепления, и теперь корпусную деталь с ручкой можно отделить от утюга. Она в свою очередь крепится к переходной крышке на винтах или с помощью флажков.
На этой фотографии утюга Philips крышка к подошве закреплена с помощью трех саморезов. Прежде чем откручивать винты нужно снять индикатор включения, который удерживается с помощью накидных клемм на выводах утюга.
А у модели утюга Braun крышка закреплена к подошве с помощью продетых в прорези и повернутых четырех металлических флажков. Чтобы освободить крышку нужно с помощью плоскогубцев повернуть флажки, чтобы они стали вдоль прорезей. В этом утюге два флажка у носика проржавели полностью, и пришлось из стальной полоски выгибать специальный переходник и нарезать в нем две резьбы для винтового крепления.
После снятия крышки узел терморегулятора станет доступным для прозвонки и ремонта. В первую очередь надо осмотреть состояние контактов. У утюга Philips в узле терморегулятора находится и термопредохранитель. В холодном состоянии контакты должны быть замкнуты.
Если внешний вид контактов не вызывает подозрений, то нужно их прозвонить с помощью стрелочного тестера или мультиметра, включенных в режим измерения минимального сопротивления. На фотографии слева показана схема прозвонки контактов термопредохранителя, а справа – терморегулятора. Мультиметр должен показывать нулевое значение. Если мультиметр показывает 1, а стрелочный тестер бесконечность, значит, в контактах и кроется неисправность, они окислены и требуют чистки.
Проверку контактов узла терморегулятора можно проверить также с помощью индикатора для поиска фазы по методике проверки сетевого шнура описанной выше, прикасаясь последовательно к одному и другому контактам. Если индикатор при прикосновении к одному контакту светит, а к другому нет, значит, контакты окислены.
Можно обойтись и без проверки, сразу зачистив контакты терморегулятора и термопредохранителя наждачной бумагой. Затем включить утюг, должен заработать.
Если под рукой нет никаких приборов для проверки контактов, то можно включить утюг в сеть и с помощью лезвия отвертки с хорошо изолированной пластмассовой ручкой закоротить контакты. Если индикатор засветится, и утюг начнет нагреваться, значит, контакты подгорели. Не следует забывать о предельной осторожности.
Для зачистки контактов необходимо узкую полоску мелкой наждачной бумаги завести между контактами и протянуть ее с десяток раз. Далее полоску перевернуть на 180° и зачистить второй контакт контактной пары. Зачистку контактов терморегулятора для продления срока эксплуатации утюга полезно сделать, если, например, при ремонте системы подачи пара, утюг пришлось разбирать.
Примеры самостоятельного ремонта утюгов
Недавно пришлось ремонтировать два неисправных утюга торговой марки Braun и Philips. Опишу неисправности, которые пришлось устранять.
Ремонт электрического утюга Braun
Утюг не нагревался, индикатор не светил при любых положениях ручки регулировки терморегулятора. При изгибании сетевого шнура признаков работы утюга не подавал.
После снятия задней крышки обнаружилось, что питающее напряжение подается через клеммную колодку. Доступ к накидным клеммам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже ремонтировался, о чем свидетельствовала обломанная левая защелка на клеммной колодке.
Внешний вид снятой клеммной колодки представлен на фотографии. На ней также установлена неоновая лампочка индикатора подачи питающего напряжения на ТЭН.
Входные контактные шины подачи питающего напряжения были местами покрыты окисной пленкой ржавчины. Это не могло послужить причиной поломки утюга, что и было подтверждено подключением его после удаления с контактов следов ржавчины с помощью наждачной бумаги.
После полной разборки утюга был прозвонен с помощью мультиметра термопредохранитель и контакты терморегулятора. Термопредохранитель показа сопротивление ноль Ом, а контакты терморегулятора – бесконечность.
Осмотр показал, что контакты плотно прилегали друг к другу, и стало очевидно, что причина отказа кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.
Ремонт электрического утюга Philips
Утюг Philips попал мне в ремонт после того, как хозяин почистил систему парообразования. Терморегулятор не работал, и утюг нагревался до температуры размыкания термопредохранителя.
После полной разборки утюга обнаружилось, что керамический толкатель, который должен находиться между биметаллической пластиной и выключателем терморегулятора отсутствует. В результате биметаллическая пластина изгибалась, но ее перемещение на выключатель не передавалось, поэтому контакты были постоянно замкнуты.
Старого утюга, с которого можно было бы снять толкатель под рукой не было, возможность купить новый отсутствовала, и пришлось думать, из чего его сделать. Но прежде, чем сделать толкатель своими руками потребовалось определить его длину. В биметаллической пластине и выключателе были соосные отверстия диаметром 2 мм, в которых ранее фиксировался штатный толкатель. Для определения длины толкателя был взять винт М2 и две гайки. Для закрепления винта вместо толкателя пришлось приподнять терморегулятор, отвинтив один саморез.
Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ним хороший электрический контакт. Пластина выключателя соединена с электрической сетью. Винт металлический и является хорошим проводником электрического тока. Поэтому прикосновение к подошве утюга при проведении описанной регулировки необходимо выполнять только при вынутой вилке утюга из розетки!
Винт был вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. Благодаря возможности вращения по часовой или против часовой стрелки второй гайки, появилась возможность регулировать высоту имитатора толкателя с целью настройки терморегулятора на поддержание заданной ручкой регулировки температуры.
Длину толкателя, при которой температура нагрева утюга соответствует установленной положением ручки регулировки можно подобрать, делая пробные глажения. Но для этого придется каждый раз собирать и разбирать утюг. Гораздо проще воспользоваться электронным термометром. Многие мультиметры имеют функцию измерения температуры с помощью выносной термопары.
Для измерения температуры подошвы нужно надеть ручку на терморегулятор и установить ее в положение с отметкой один, два или три кружка против указателя на корпусе утюга. Далее термопару закрепить на подошве утюга, зафиксировать подошву в вертикальном положении и включить утюг в сеть. Когда температура подошвы перестанет изменяться, снять показания.
В результате эксперимента было определено, что необходим толкатель длиной около 8 мм. Так как утюг внутри корпуса может нагреваться до температуры 240°С, то толкатель необходимо было сделать из термоустойчивого материала. На глаза попался резистор и я вспомнил, что в нем резистивный слой наносится на керамическую трубку. Резистор мощностью 0,25 Вт как раз подошел по размеру, а его укороченные медные выводы, продетые в отверстия, хорошо послужат в качестве фиксаторов.
Резистор подойдет любого номинала. Перед установкой в утюг, резистор был разогрет до красного цвета на горелке газовой колонки и с помощью наждачной бумаги был удален обгоревший слой краски и резисторное напыление. Все было удалено до керамики. Если использовать резистор номиналом более 1 МОм, в чем надо быть уверенным на 100%, то можно не снимать краску и резистивный слой.
После подготовки резистор был установлен вместо распорного керамического элемента и концы отводов немного загнуты в стороны. Утюг был собран и проведена повторная проверка работы терморегулятора, которая подтвердила, что поддержание температуры терморегулятором обеспечивается в пределах данных, приведенных в таблице.
До какой максимальной температуры может нагреться утюг Philips
При проведении калибровки терморегулятора решил заодно узнать, то какой максимальной температуры может разогреться электрический утюг.
Для этого были закорочены выводы терморегулятора и термопредохранителя. Как видите на фотографии, прибор показал 328°С. При нагреве подошвы до этой температуры утюг, из-за опасения, что может пострадать его пластмассовая часть, пришлось выключить.
В нашей жизни утюг занимает совсем немало важное место, он придает нашей одежде красивый вид, выглаживает все складочки после стирки, и, наоборот, если надо специально образовать стрелки, он помогает придать нашей одежде законченный вид.
В нашей жизни бывает такое, что наш помощник дает сбой, и не все функции у него работают, может плохо работать отпариватель, и что хуже вовсе не греть.
В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выбрасывать старый и не покупать новый.
На данный момент мы эксплуатируем достаточно много видов утюгов: от простейших до утюгов с парогенераторами.
Надо отметить, что основная конструкция этих утюгов однообразна. На рынке же они представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (браун) и др.
Вконтакте
Одноклассники
Основные поломки утюга
Когда утюг работает исправно, это, конечно, хорошо, но наступает момент, когда что-то идет не так. Поэтому рассмотрим самые распространенные поломки. К ним относятся:
- Обрыв провода. Это проявляется тем, что утюг не греет, лампочка не горит.
- Поломка терморегулятора. Утюг работает в одном положении или вообще не работает, не реагирует на переключения регулятора, либо он все время греется без отключения.
- Перегорел тэн. Горит лампочка, но не греет утюг.
- Поломка отпаривателя. При этом сыпется мусор, нет пара, льется вода и прочее.
Приступаем к ремонту
Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, :
- Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет.
В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.
После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.
Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.
Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.
2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.
Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.
3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.
4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.
Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета
Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.
5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.
Окончание ремонта
После замены всех неисправных запчастей, рекомендуют собрать электрическую схему, и проверить мультиметром, присоединив концы тестера вместо сетевого шнура.
Во всех положениях регулятора будет сопротивление. В случае если положение отключено, в этом положении сопротивление будет равно бесконечности.
Обратите внимание: при сборке все провода должны быть разведены друг от друга, не соприкасаться оголенной частью к металлу.
Более серьезные неисправности требуют ремонта в мастерской бытовой техники. Учтите, что иногда покупка нового утюга оправдана затратами на его ремонт.
Из этого видео Вы узнаете, как отремонтировать утюг своими руками:
Вконтакте
Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?
Хотите предложить для публикации фотографии по теме?
Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!
и обратной сборке утюга.
Ремонт утюга-своими руками
Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».
Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\
либо мультиметром цифровым.
Существенного различия схем утюгов от разных производителей,- нет.
Схема утюга
Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips
Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.
Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.
Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:
- разрыв проводки шнура у основания вилки;
- механическое повреждение проводки шнура по всей его длине;
- перегорание тэна \подошвы утюга\;
- окисление контактов биметаллической пластины термолегулятора;
- перегорание термопредохранителя
Что здесь можно заменить при проведенном тестировании:
- заменить шнур;
- заменить вилку шнура;
- зачистить контакт терморегулятора;
- заменить терморегулятор;
- заменить термопредохранитель
Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.
Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.
Ремонт утюга — мулинекс
Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.
Фото-с пояснениями
Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.
В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.
После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.
После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:
терморегулятора;
нагревательного элемента \ТЭНа\.
Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.
Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.
Отверткой на фотоснимках показаны места креплений таких деталей.
То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.
Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.
На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.
Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.
Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.
Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.
Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.
Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.
Диагностика утюга
На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.
В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.
Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.
Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.
Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.
Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.
Тема в дальнейшем будет иметь дополнение.
Электрический утюг, такой как мы его знаем, был придуман в 20-ом веке. Однако утюг — изобретение не новое, его придумали еще в далеком 17-ом веке. С появлением в наших домах электрической энергии началось массовое производство электрических утюгов. Сегодня мы живем в век цифровых технологий, новых возможностей. Утюг из обычного нагревательного прибора уже давно превратился в цифровой аппарат, напичканный электроникой. Сам по себе обыкновенный утюг имеет простейшую конструкцию — нагревательный элемент, индикатор включения и термореле. В качестве нагревательного элемента часто используется тэн. ТЭН — это спираль, который помещен в в специальный корпус, часто в виде трубы. Трубку делают из несгораемого материала — керамика или металл. При подаче напряжения на спираль, последний раскаляется — тепловая энергия подается к основному металлическому корпусу утюга. Типичная принципиальная схема утюга показана на рисунке:
1 — электронагреватель
2 — терморегулятор
3 — резистор
4 — лампа
5 — сетевая вилка
Другие эл.схемы утюгов будут добавлены позже.
Любой утюг имеет систему индикации, которая предупреждает, что тэн находится в режиме нагрева. Еще одна важная часть любого утюга — термодатчик, он срабатывает, когда температура тэна становится максимальной. В схемах утюгов обязательно имеется термопредохранитель, который отключает нагревательный элемент, если не срабатывает основной регулятор, а температура подошвы превышает температуру срабатывания термопредохранителя. Термодатчик активирует (размыкает или замыкает) реле, реле в свою очередь отключает напряжение питания спирали. Когда температура понижается до минимального уровня, то термодатчик опять срабатывает — включая питания ТЭНа.
Индикатором включения часто служит газоразрядные лампы (например — неонки). Современный утюг работает по тому же принципу, но с некоторыми добавками. В частности — терморегулятор. Он предназначен для плавной регулировки напряжения, которым питается нагревательный элемент. Регулируя напряжение, мы регулируем степень раскаленности спирали, а следовательно и температуру утюга. Еще одно дополнение — бачёк с водой. Бачёк обычно встроен в корпус утюга. Вода нагревается превращаясь в пар и в нужный момент пар можно выпустить — этим процесс глажки становится более качественным. Сегодня утюг напичкан микроконтроллерами, автоматическим выбором температуры нагрева, имеет стильный и удобный дизайн, они уже мало чем напоминают те утюги, которые были созданы в далеком 17-ом веке.
Как отремонтировать утюг своими руками. Секреты разборки и ремонта.
Ничто не вечно под луной. В один прекрасный или не очень день, включив утюг в розетку и прождав 5-10 минут, вы понимаете, что он не работает. Такой красивый, удобный, привычный и все равно не работает. Выход — выкинуть и купить новый не самый лучший вариант. Значит, нужен ремонт. В 80% случаев утюг можно вернуть в рабочее состояние. В 20% перегорает нагревательный элемент и в этом случае действительно дешевле выкинуть его и порадовать себя новой покупкой.
Для ремонта понадобится следующий инструмент:
набор отверток
тестер или батарейка с лампочкой
Перед началом ремонта необходимо оценить внешние проявления неисправности. 99% утюгов имеют световую сигнализацию. Это, как правило, лампочка красного цвета, сигнализирующая о процессе нагрева ТЭНа (термоэлектрического нагревательного элемента). Существуют варианты с двумя лампочками — зеленой и красной, в этом случае зеленая лампочка сигнализирует о том, что утюг включен в розетку и на него подано напряжение 220 В, а красная указывает на процесс включения и отключения ТЭНа.
Если не одна из лампочек не горит во всех положениях терморегулятора, значит первое подозрение падает на исправность шнура.
Самая большая сложность в ремонте современных утюгов это их разборка. Дизайнеры диктуют свои правила и поэтому все скрепляющие конструкцию винты спрятаны, и найти их довольно сложно.
Невозможно описать все конструкции, их великое множество, но есть несколько общих принципов:
Пластмассовый корпус утюга всегда скрепляется с подошвой при помощи винтов (мне не попадался ни один утюг в котором для крепления использовались лишь пластмассовые защелки)
Винты обычно скрыты под декоративными заглушками, светофильтрами для лампочек, ёмкостью для воды системы отпаривания.
Всегда надо стараться разобрать утюг так, чтобы после сборки было не стыдно взглянуть на свою работу.
Старайтесь не сломать пластмассовые защелки деталей
Перво-наперво надо снять заднюю крышку, закрывающую то место, откуда выходит электрический шнур. Поиск винтов задней крышки обычно не вызывает затруднений. Сняв заднюю крышку, вы сможете проверить целостность электрического шнура, 20% неисправностей связано с изломом провода в месте выхода шнура из утюга или из вилки. Для проверки целостности шнура вам потребуется тестер или обыкновенная прозвонка (батарейка, лампочка и кусок провода).
Один конец идущий от лампочки присоединением к штырям вилки, а другой, идущий от батарейки, поочередно к проводам выходящим из электрошнура.
Провод в желто-зеленой изоляции проверять не обязательно, это так называемый защитно-нулевой провод. Если лампочка горит, значит провод в порядке и надо искать неисправность дальше.
Если лампочка не горит, значит вас можно поздравить с отысканием неисправности.
Для устранения этой неисправности обычно хватает укоротить шнур сантиметров на 10-15 и вновь подключить на то место, где были прикручены эти провода (предварительно вновь проверив его целостность, если лампочка прозвонки не горит, значит провод поврежден возле вилки и её надо заменить) Следует отметить, что электрошнур утюгов специальный, провода его имеют прорезиненую изоляцию, выдерживающую большую температуру. Поэтому любой провод здесь не подойдет, нужен в прорезиненной изоляции.
Если провод нормальный, значит придется разбирать утюг дальше. Перед дальнейшей разборкой необходимо зарисовать схему подключения проводов, потом этот рисунок здорово облегчит вам сборку.
Philips, Siemens, Braun, Tefal, Rowenta, Bosh являются лидерами по производству бытовой техники.
Их качество надежнее, а сами приборы стоят дороже, $60-80. Если вы при покупке рассчитываете на сумму в 20-30$, то вам следует обратить внимание на утюги Scarlett, Unit, Binatone, Clatronic, Vitek, Vigod и др.
Сила тока в нагревательном элементе электрического утюга составляет
Электрическая схема и принцип работы

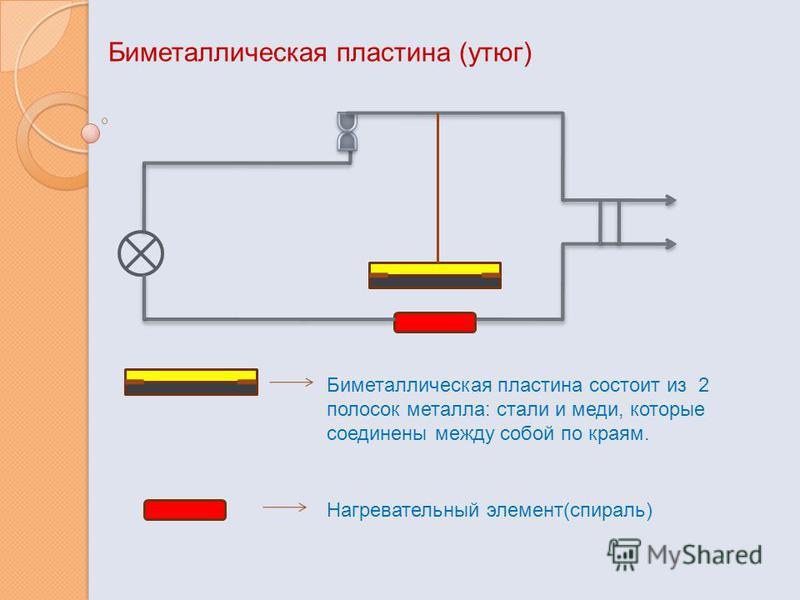

Стандартная электрическая схема прибора представлена на картинке и включает в себя:
- нагревательный элемент;
- систему регулирования температуры;
- резистор;
- лампу;
- вилку.
В качестве нагревателя в обычных утюгах используют ТЭН. Он представляет собой спираль, помещенную в металлический или керамический корпус-трубку. При подаче напряжения металл раскаляется, и тепло подается к подошве.
Принцип работы утюга состоит в выделении тепловой энергии при прохождении электрического тока через нагревательный элемент. Тепло от ТЭН передается подошве. Для регулирования степени нагрева поверхности используют термостат. Колесико на корпусе прибора выставляют в определенное положение, после нагревания до заданной температуры подача тока прекращается. Когда поверхность остывает, ток снова поступает к ТЭН, на корпусе загорается индикатор.
Общий порядок начала работы с утюгом
Конкретный алгоритм обращения с парогенератором всегда изложен в инструкции к модели. Стоит помнить, что есть опасность пользования этим прибором, который одновременно работает с высокой температурой и давлением. Поэтому рекомендации производителя игнорировать не стоит. Общий алгоритм действий выглядит так:
- открутить крышку с встроенным в нее аварийным клапаном;
- залить воду в бак;
- включить парогенератор в розетку;
- нажать кнопку запуска нагрева.
Рабочее давление в системе подачи пара около 0,35 атм (значение для обычных парогенераторов). Во время нагрева и эксплуатации устройства постоянно действует структура безопасности. Она представлена несколькими компонентами. Есть интегрированная защита от перегрева в каждом ТЭНе. При пробое нагревателя или коротком замыкании срабатывает электрический предохранитель.
Системы безопасности на бойлере
За температурный режим отвечает биметаллический термостат. Его контактная пластина меняет конфигурацию при нагреве, замыкая и размыкая цепь. В случае если ни одна из выше перечисленных мер не сработала, происходит выброс пара через предохранительный клапан в крышке. Это потенциально опасное явление, однако оно помогает предотвратить другой высокий риск в виде разрыва корпуса давлением и выброса огромного количества перегретой жидкости на большую площадь.
Определение и починка неисправностей
В основном, проблемы с утюгом возникают из-за неисправной проводки, что выявляется при разборе задней крышки. Также из строя могут выйти предохранитель, ТЭН, термозащита или механизм разбрызгивания пара.
Сетевой шнур
В случае если техника перестает работать, то необходимо проверить состояние сетевого шнура. Для этого потребуется мультиметр. Используя этот прибор, необходимо «прозвонить» (прикоснуться) разные части электрошнура, включенного в розетку. Если загорается светодиод, то неисправность кроется в другом месте. Но когда мигает лампочка, то это указывает на проблему со шнуром. Данная неисправность может быть двух типов: нарушена целостность проводов либо последние неплотно прилегают к контактам. Для устранения первой проблемы нужно найти место перегиба и заизолировать.
ТЭН
Если на первых этапах неисправность не выявлена, следует обратиться к ТЭНу, который скрывается под подошвой. Разобрав прибор, нужно проверить уровень сопротивления нагревательного элемента. В норме этот показатель не превышает 250 Ом (точное значение нужно уточнять в паспорте). Если измерительный прибор показывает бесконечность, то это означает, что ТЭН вышел из строя. В подобных случаях рекомендуют покупать новый утюг, так как замена нагревательного элемента производится вместе с подошвой, что сопоставимо со стоимостью устройства.
Терморегулятор
Проблемы с терморегулятором носят разный характер. Перед разбором утюга необходимо прокрутить деталь до упора. В этот момент должен возникнуть щелчок, свидетельствующий о замыкании контактов. Терморегулятор нужно оставить в таком положении и приступить к дальнейшей проверке компонента.
От данной детали в сторону ТЭНа отходят два контакта, которые необходимо «прозвонить». Эту процедуру нужно повторить, предварительно выкрутив терморегулятор до упора в другую сторону. В первом случае мультиметр должен показать наличие напряжения, во втором — отсутствие.
Терморегуляторы выходят из строя из-за закисления либо загрязнения контактов. Провода нужно зачистить наждачной бумагой и повторно провести проверку мультиметром. Во время процедуры нельзя сильно отгибать пластины. В случае если терморегулятор проворачивается с трудом, то деталь нужно несколько раз провернуть в одну и другую сторону (могут потребоваться плоские пассатижи), а затем натереть узел карандашом.
Предохранитель
В 50 % случаев поломка утюга обусловлена перегоранием предохранителя. Данная деталь размещена под корпусом. Разобрав утюг, нужно проверить состояние предохранителя мультиметром. Если прибор не реагирует, то данную деталь нужно снять и припаять новую.
Система разбрызгивания пара
Неисправность данной системы обусловлена скоплением накипи на деталях утюга. В этом случае потребуется разобрать прибор и зачистить внутренние компоненты.
Западание или отказ работы кнопки подачи пара
Данная неисправность возникает из-за накипи в камере насоса. Последний встроен в ручку утюга, сверху которой размещена кнопка подачи пара. Для устранения неисправности нужно разобрать данную деталь, извлечь насос (компактная коробка) и протолкнуть шарик, который опустился вниз, обратно в камеру.
Забитые отверстия выхода пара
Отсутствие пара обусловлено накоплением накипи в резервуаре утюга. Чтобы исправить это, необходимо размешать столовую ложку лимонной кислоты в стакане воды. Далее полученным раствором нужно заполнить отдельную емкость так, чтобы жидкость покрывала подошву на 1-1,5 сантиметра. Затем данный резервуар с утюгом ставятся на плиту. Дождавшись закипания смеси, нужно выключить огонь, выждать 20 минут и повторить процедуру.
Окисления
Если на первом этапе осмотра утюга неисправность не выявлена, то нужно проверить состояние ТЭНа. Для этого нужно снять заднюю крышку, под которой скрываются клеммы, соединяющие между собой электрошнур и нагревательный элемент.
ПРИМЕРЫ ЗАДАНИЙ
Часть 1
1. Силу тока в проводнике увеличили в 2 раза. Как изменится количество теплоты, выделяющееся в нём за единицу времени, при неизменном сопротивлении проводника?
1) увеличится в 4 раза
2) уменьшится в 2 раза
3) увеличится в 2 раза
4) уменьшится в 4 раза
2. Длину спирали электроплитки уменьшили в 2 раза. Как изменится количество теплоты, выделяющееся в спирали за единицу времени, при неизменном напряжении сети?
1) увеличится в 4 раза
2) уменьшится в 2 раза
3) увеличится в 2 раза
4) уменьшится в 4 раза
3. Сопротивления резистор \( R_1 \) в четыре раза меньше сопротивления резистора \( R_2 \). Работа тока в резисторе 2
1) в 4 раза больше, чем в резисторе 1
2) в 16 раз больше, чем в резисторе 1
3) в 4 раза меньше, чем в резисторе 1
4) в 16 раз меньше, чем в резисторе 1
4. Сопротивление резистора \( R_1 \) в 3 раза больше сопротивления резистора \( R_2 \). Количество теплоты, которое выделится в резисторе 1
1) в 3 раза больше, чем в резисторе 2
2) в 9 раз больше, чем в резисторе 2
3) в 3 раза меньше, чем в резисторе 2
4) в 9 раз меньше, чем в резисторе 2
5. Цепь собрана из источника тока, лампочки и тонкой железной проволоки, соединенных последовательно. Лампочка станет гореть ярче, если
1) проволоку заменить на более тонкую железную
2) уменьшить длину проволоки
3) поменять местами проволоку и лампочку
4) железную проволоку заменить на нихромовую
6. На рисунке приведена столбчатая диаграмма. На ней представлены значения напряжения на концах двух проводников (1) и (2) одинакового сопротивления. Сравните значения работы тока \( A_1 \) и \( A_2 \) в этих проводниках за одно и то же время.
1) \( A_1=A_2 \)
2) \( A_1=3A_2 \)
3) \( 9A_1=A_2 \)
4) \( 3A_1=A_2 \)
7. На рисунке приведена столбчатая диаграмма. На ней представлены значения силы тока в двух проводниках (1) и (2) одинакового сопротивления. Сравните значения работы тока \( A_1 \) и \( A_2 \) в этих проводниках за одно и то же время.
1) \( A_1=A_2 \)
2) \( A_1=3A_2 \)
3) \( 9A_1=A_2 \)
4) \( 3A_1=A_2 \)
8. Если в люстре для освещения помещения использовать лампы мощностью 60 и 100 Вт, то
А. Большая сила тока будет в лампе мощностью 100 Вт.
Б. Большее сопротивление имеет лампа мощностью 60 Вт.
Верным(-и) является(-ются) утверждение(-я)
1) только А
2) только Б
3) и А, и Б
4) ни А, ни Б
9. Электрическая плитка, подключённая к источнику постоянного тока, за 120 с потребляет 108 кДж энергии. Чему равна сила тока в спирали плитки, если её сопротивление 25 Ом?
1) 36 А
2) 6 А
3) 2,16 А
4) 1,5 А
10. Электрическая плитка при силе тока 5 А потребляет 1000 кДж энергии. Чему равно время прохождения тока по спирали плитки, если её сопротивление 20 Ом?
1) 10000 с
2) 2000 с
3) 10 с
4) 2 с
11. Никелиновую спираль электроплитки заменили на нихромовую такой же длины и площади поперечного сечения. Установите соответствие между физическими величинами и их возможными изменениями при включении плитки в электрическую сеть. Запишите в таблицу выбранные цифры под соответствующими буквами. Цифры в ответе могут повторяться.
ФИЗИЧЕСКАЯ ВЕЛИЧИНА
A) электрическое сопротивление спирали
Б) сила электрического тока в спирали
B) мощность электрического тока, потребляемая плиткой
ХАРАКТЕР ИЗМЕНЕНИЯ
1) увеличилась
2) уменьшилась
3) не изменилась
12. Установите соответствие между физическими величинами и формулами, по которым эти величины определяются. Запишите в таблицу выбранные цифры под соответствующими буквами.
ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
A) работа тока
Б) сила тока
B) мощность тока
ФОРМУЛЫ
1) \( \frac{q}{t} \)
2) \( qU \)
3) \( \frac{RS}{L} \)
4) \( UI \)
5) \( \frac{U}{I} \)
Часть 2
13. Нагреватель включён последовательно с реостатом сопротивлением 7,5 Ом в сеть с напряжением 220 В. Каково сопротивление нагревателя, если мощность электрического тока в реостате составляет 480 Вт?
Мощность ток напряжение, расчёты для трёхфазной сети 380 В
При трёхфазном электроснабжении сила тока I (в амперах, А) вычисляется по формуле:
Сечение жил в питающем кабеле при различной нагрузке при трёхфазной схеме напряжением 380 В для скрытой проводки представлена в таблице.
Сечение жилы провода, мм 2 | Диаметр жилы проводника, мм | Медные жилы | Алюминиевые жилы | ||
Ток, А | Мощность, Вт | Ток, А | Мощность, кВт | ||
0,50 | 0,80 | 6 | 2250 | ||
0,75 | 0,98 | 10 | 3800 | ||
1,00 | 1,13 | 14 | 5300 | ||
1,50 | 1,38 | 15 | 5700 | 10 | 3800 |
2,00 | 1,60 | 19 | 7200 | 14 | 5300 |
2,50 | 1,78 | 21 | 7900 | 16 | 6000 |
4,00 | 2,26 | 27 | 10000 | 21 | 7900 |
6,00 | 2,76 | 34 | 12000 | 26 | 9800 |
10,00 | 3,57 | 50 | 19000 | 38 | 14000 |
16,00 | 4,51 | 80 | 30000 | 55 | 20000 |
25,00 | 5,64 | 100 | 38000 | 65 | 24000 |
Для расчёта тока в цепях питания нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:
В мощных приборах и оборудовании, доля реактивной нагрузки выше и поэтому для таких приборов в расчетах коэффициент мощности принимают равным 0,8.
На практике принято считать, что при подсчёте электрических нагрузок для бытовых целей запас мощности принимают 5%. В случае расчёта электрических сетей для промышленного производства запас мощности принимают 20%.
Источник
Расчёт сечения питающего кабеля и проводки
Для обеспечения безопасности при эксплуатации бытовых электроприборов необходимо верно вычислить сечение питающего кабеля и проводки. Поскольку ошибочно выбранное сечение жил кабеля способно привести к перегреву провода, плавление его изоляции и в итоге, возгоранию, из-за короткого замыкания.
Мощность ток напряжение, удобная шпаргалка
Основным параметром, по которому производят расчет сечения провода, является его продолжительная допустимая токовая нагрузка. Т.е, это такая номинальная величина тока, которую проводник способен через себя пропускать на протяжении длительного времени. Для определения величины номинального тока, необходимо знать приблизительную мощность всех подключаемых электроприборов и оборудования в квартире.
Принципиальная схема электрического утюга
Используйте на своих сайтах и блогах или на YouTube кликер для adsense
В качестве нагревательного элемента чаще всего применяется ТЭН. ТЭН — это нихромовая спираль, которая помещена в в специальный корпус, часто в виде трубы. Трубку делают из несгораемого материала — керамика или металл. При подаче напряжения на спираль, она раскаляется и тепловая энергия подаётся к основному металлическому корпусу утюга (подошве).
Электроутюг также снабжён системой индикации, которая показывает — работает ли ТЭН или отключен. Сигнальная лампочка (индикатор) начинает светиться как только утюг подключается к электрической сети. Она сигнализирует нам о том, что нагревательный элемент (ТЭН) включен. При достижении определённой температуры (необходимой нам для глажки того или иного материала) лампочка гаснет, указывая на готовность утюга к работе. Дальнейшее включение или отключение индикатора-лампочки показывает нормальную работу утюга. Ещё очень важная деталь любого электроутюга — это наличие термодатчика. Именно он заставляет срабатывать термореле, когда температура нагревательного элемента принимает максимальную величину. Термодатчик активирует, т.е. подаёт сигнал на реле, которое, в свою очередь, отключает подачу напряжения на спираль нагревательного элемента. Когда температура подошвы утюга понижается до минимального значения, то термодатчик вновь срабатывает — через термореле подаёт напряжение на ТЭН. Во всех утюгах обязательно предусмотрен термопредохранитель, который отключает нагревательный элемент (ТЭН), если не срабатывает основной регулятор, а температура подошвы превышает температуру срабатывания термопредохранителя.
В современных электрических утюгах устанавливается терморегулятор. Его назначение заключается в плавной регулировки напряжения, которое подаётся на нагревательный элемент. Регулируя напряжение, мы регулируем степень нагрева спирали ТЭна, а следовательно и температуру подошвы утюга.
Принцип действия терморегулятора основан на использовании свойств металлов расширяться (удлиняться) при нагревании и сжиматься при охлаждении. Биметаллическая пластина, которая состоит из двух слоёв разных металлов с различными коэффициентами линейного расширения, является основной рабочей частью терморегулятора. Одним концом пластинка прикреплена к подошве утюга, другой конец остается свободным. При нагреве подошвы утюга до определённой температуры биметаллическая пластинка изгибается в сторону металла, имеющего меньший коэффициент линейного расширения, и при достижении заданной температуры размыкает контакты, тем самым отключая ТЭН. При уменьшении температуры подошвы утюга пластина возвращается в первоначальное положение и включает нагревательный элемент. Таким образом, температура нагрева утюга автоматически поддерживается в заданных пределах и обеспечивает среднюю температуру глажения.
Обычный утюг
Обычная модель исполнена просто и имеет минимум возможностей. Единственным регулирующим устройством является температурный датчик с опциями переключения нагревания подошвы. Из-за ограниченности функций такие модели не пользуются популярностью.

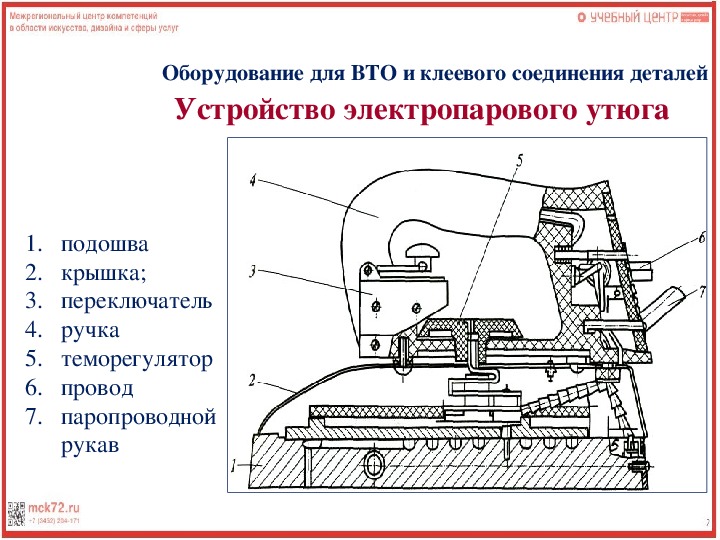

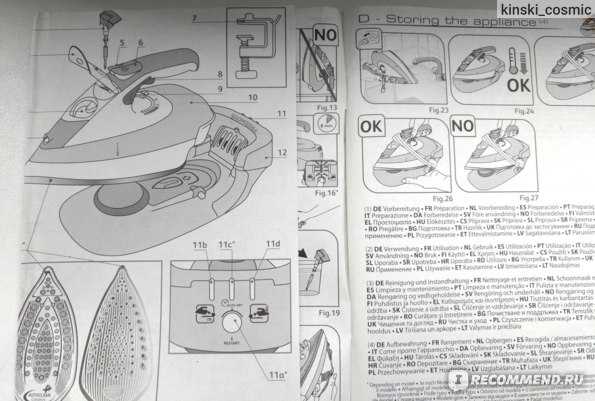

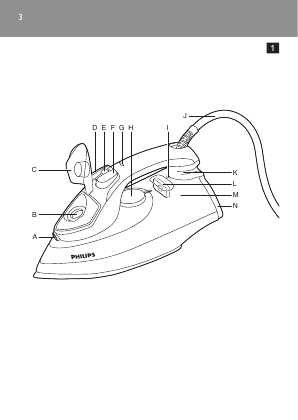

Устройство
Основные элементы:
- Подошва – главная часть, от которой зависит качество и удобство использования. Обычно изготавливают с тефлоновым, керамическим, иногда сапфировым покрытием. Это позволяет уменьшить трение между изделием и подошвой при глажке. В недорогих моделях она из алюминия или стальная.
- Трубчатый электронагреватель (ТЭН) – расположен внутри подошвы. Состоит из нихромовой спирали с керамическими кольцами.
- Терморегулятор отвечает за температуру подошвы. Он должен включать или возобновлять работу по требуемому режиму глажки.
- Провод имеет тканевую оплетку, у основания предусмотрен пластиковый ограничитель. Он трехжильный (одна из жил предназначения под заземление).
- Крышка корпуса – она выполнена из прозрачного материала и закрывает механизм подачи пара.
- Ручка – обычно выполняется из нескользкого пластика.
- Сигнальный индикатор – во всех моделях нагреватель соединен контактами с лампочкой. Она включается при нагревании подошвы.
Принцип работы
Принцип работы утюга заключается в том, что по нагревательному элементу проходит ток и выделяется тепловая энергия, так действуют все модели. Разница между ними в добавлении полезных функций. Регулировка степени нагрева обеспечивается термостатом, и после набора тепла подача тока прерывается. Через время после остывания подача тока возобновляется, о чем свидетельствует индикатор.
Электрическая схема
Принципиальная схема состоит из следующих элементов:
- электронагреватель ТЭН;
- терморегулятор с пластиной из биметалла;
- резистор сопротивлением 270 кОм;
- лампа в качестве индикатора;
- сетевая вилка под напряжение 220 в.
После включения шнура в розетку нагревается ТЭН. В цепи параллельно ему подсоединены сопротивление и индикатор для сигнальной подсветки при достижении рабочего режима. Терморегулятор состоит из биметаллической пластины, она меняет форму при нагреве. При этом контакты размыкаются, цепь становится разомкнутой. Световой индикатор выключается. После того, как постепенно остывает биметалл, пластина опять восстанавливает форму и цепь ТЭНа – индикатора. Нагрев продолжается дальше.
Обычный утюг
Обычная модель исполнена просто и имеет минимум возможностей. Единственным регулирующим устройством является температурный датчик с опциями переключения нагревания подошвы. Из-за ограниченности функций такие модели не пользуются популярностью.

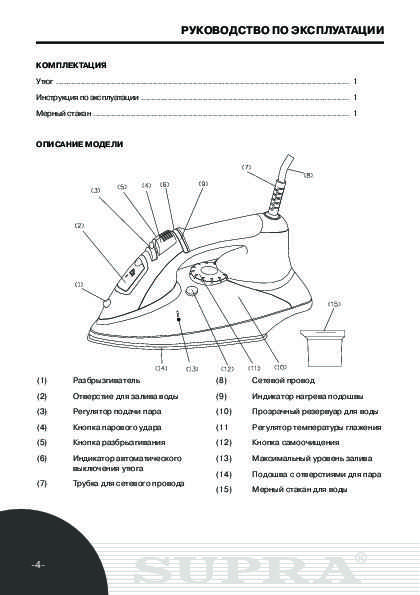

Устройство
Основные элементы:
- Подошва – главная часть, от которой зависит качество и удобство использования. Обычно изготавливают с тефлоновым, керамическим, иногда сапфировым покрытием. Это позволяет уменьшить трение между изделием и подошвой при глажке. В недорогих моделях она из алюминия или стальная.
- Трубчатый электронагреватель (ТЭН) – расположен внутри подошвы. Состоит из нихромовой спирали с керамическими кольцами.
- Терморегулятор отвечает за температуру подошвы. Он должен включать или возобновлять работу по требуемому режиму глажки.
- Провод имеет тканевую оплетку, у основания предусмотрен пластиковый ограничитель. Он трехжильный (одна из жил предназначения под заземление).
- Крышка корпуса – она выполнена из прозрачного материала и закрывает механизм подачи пара.
- Ручка – обычно выполняется из нескользкого пластика.
- Сигнальный индикатор – во всех моделях нагреватель соединен контактами с лампочкой. Она включается при нагревании подошвы.
Принцип работы
Принцип работы утюга заключается в том, что по нагревательному элементу проходит ток и выделяется тепловая энергия, так действуют все модели. Разница между ними в добавлении полезных функций. Регулировка степени нагрева обеспечивается термостатом, и после набора тепла подача тока прерывается. Через время после остывания подача тока возобновляется, о чем свидетельствует индикатор.
Электрическая схема
Принципиальная схема состоит из следующих элементов:
- электронагреватель ТЭН;
- терморегулятор с пластиной из биметалла;
- резистор сопротивлением 270 кОм;
- лампа в качестве индикатора;
- сетевая вилка под напряжение 220 в.
После включения шнура в розетку нагревается ТЭН. В цепи параллельно ему подсоединены сопротивление и индикатор для сигнальной подсветки при достижении рабочего режима. Терморегулятор состоит из биметаллической пластины, она меняет форму при нагреве. При этом контакты размыкаются, цепь становится разомкнутой. Световой индикатор выключается. После того, как постепенно остывает биметалл, пластина опять восстанавливает форму и цепь ТЭНа – индикатора. Нагрев продолжается дальше.
Схема электрического утюга
Прежде чем рассматривать схему электрического утюга, я думаю стоит коснуться самого этого бытового электроприбора. Утюг придумали ещё в далёком 17-ом веке, а вот именно электрическим он стал только в 20-ом. После того как наша страна стала электрифицированной, начали массово выпускать и использовать бытовые электроутюги. Сегодня мы живем в век цифровых технологий, новейших нанотехнологий. Электрический утюг из простого нагревательного прибора трансформировался в технический аппарат, который напичкан электроникой.
Современные электрические утюги бывают трёх типов:
- без регулирования температуры нагрева;
- с терморегулятором;
- с терморегулятором и пароувлажнителем.
Как правило все утюги имеют одну и ту же конструкцию, состоящую из нагревательного элемента, индикатора включения и отключения, а также терморегулятора (реле).
Особенности конструкции беспроводных утюгов
Беспроводное устройство состоит из самого утюга и базы – станции, на которую ставят прибор для подзарядки. Главное отличие таких моделей от всех других видов – отсутствие электрического шнура. Нагревание подошвы осуществляется через базу, которая накапливает электричество, а потом передает его нагревательному элементу. Прибор некоторое время работает (продолжительность зависит от мощности ТЭН, материала подошвы и других факторов), а после остывания подает сигнал о необходимости подзарядки. Сама станция подключается к электросети с помощью сетевого шнура.
Знание устройства утюга пригодится при выборе лучшей модели или в процессе ремонта прибора своими руками.
Очистка, защита от капель и накипи
Если вы ищете, как правильно выбрать утюг для дома, обязательно обратите внимание, есть ли в выбранной модели три вещи: противокапельная система, защита от накипи и функция самоочистки
Без них утюг будет подтекать при глажке, и на подошве и деталях внутри будет появляться известковый налет, который периодически придется чистить содой, лимоном и прочими народными хитростями.
Образование налета повышает риск того, что сгорит сам утюг — вот тут уже если не пожар, то покупка нового утюга вам точно грозит. К счастью, большинство современных утюгов оснащены всеми тремя функциями для защиты от известкования.
Даже вот этот недорогой REDMOND — мы снова приводим эту модель как образцовый пример соотношения цены и качества:
REDMOND, кстати, сделала и одну из лучших мультиварок 2021 года — вот ее независимый обзор.
Электрическая схема и принцип работы
Стандартная электрическая схема прибора представлена на картинке и включает в себя:
- нагревательный элемент;
- систему регулирования температуры;
- резистор;
- лампу;
- вилку.
В качестве нагревателя в обычных утюгах используют ТЭН. Он представляет собой спираль, помещенную в металлический или керамический корпус-трубку. При подаче напряжения металл раскаляется, и тепло подается к подошве.
Принцип работы утюга состоит в выделении тепловой энергии при прохождении электрического тока через нагревательный элемент. Тепло от ТЭН передается подошве. Для регулирования степени нагрева поверхности используют термостат. Колесико на корпусе прибора выставляют в определенное положение, после нагревания до заданной температуры подача тока прекращается. Когда поверхность остывает, ток снова поступает к ТЭН, на корпусе загорается индикатор.
Устройство и принцип работы утюга
Принцип работы и внутреннее устройство утюга, на первый взгляд, не вызывают особых вопросов: электрический ток приводит к разогреву нихромовой спирали, которая, в свою очередь, передает тепло массивной металлической пластине — подошве. Но как происходит регулировка температуры нагрева, подача пара или разбрызгивание воды? Современные модели утюгов могут быть оборудованы разнообразными системами предотвращения образования накипи, электронными компонентами и регуляторами, наличие которых заметно усложняет конструкцию.
Самостоятельно разобраться в устройстве современного утюга достаточно непросто, однако владение подобной информацией может помочь в устранении мелких неисправностей. Учитывая высокую сложность конструкции утюга, для проведения серьезного ремонта (замены спирали или электронных компонентов, очистки подающих воду насосов, восстановления электрического провода) рекомендуют обращаться в специализированные мастерские, поскольку работоспособность устройства после несанкционированного вмешательства не гарантируется.

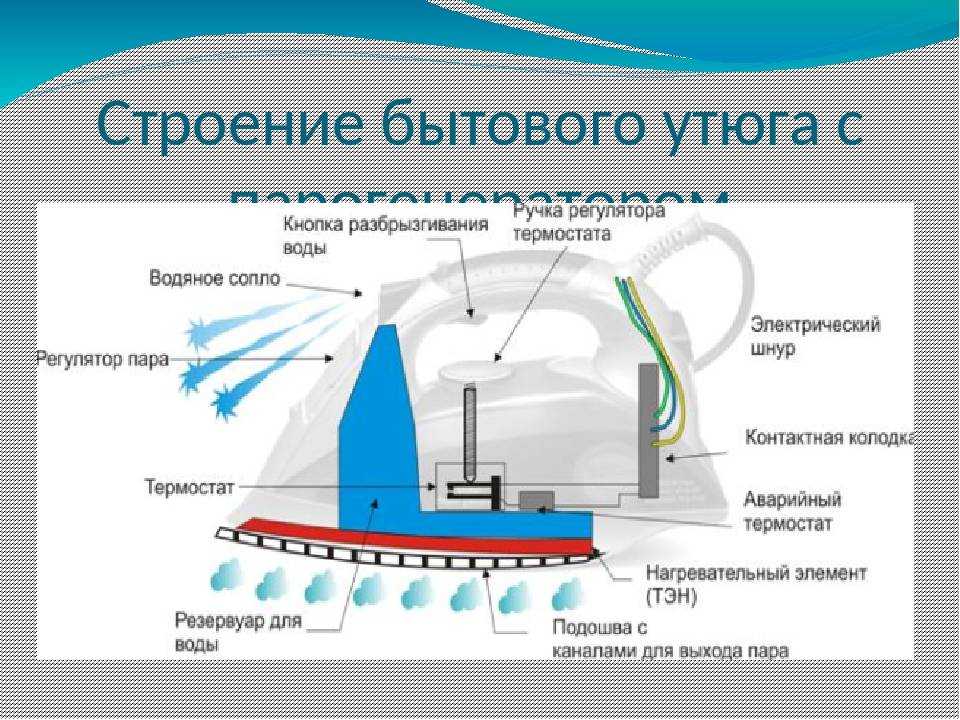

Как устроен утюг с парогенератором
Разновидностей утюга с парогенератором есть две, во всяком случае, значимых. Первая — устройство с встроенным резервуаром и системой генерации пара. Вторая — модели с отдельно стоящим баком. В нем размещена не только емкость с жидкостью, но и нагреватели, и система контроля потока пара. С утюжком резервуар соединяется паропроводящими трубками.
Конструкция парогенератора
Парогенератор представляет собой достаточно опасное устройство. Для бытового прибора недопустим риск возникновения аварийных ситуаций. Поэтому в конструкции генератора применяется целый ряд устройств безопасности. Узел, встроенный или размещенный в отдельно стоящем баке, состоит из следующих частей:
- бак для жидкости;
- секция нагревателей;
- термостат для контроля процесса нагрева;
- электрический предохранитель;
- переключатель режимов подачи пара, настройка рабочего давления;
- крышка аварийного клапана;
- клапан выброса пара.
В недорогих моделях все работает достаточно просто. Чтобы обеспечить равномерную подачу пара при постоянном потреблении энергии нагревателями, узел парогенератора оснащен дозатором. Он работает в паре с термостатом, подавая воду по мере истощения ее объема при испарении и прекращая этот процесс при падении температуры.
В дорогих утюгах с парогенератором система аварийной остановки в виде клапана-предохранителя дополнена манометрами. В таком варианте узел не только стабильнее подает пар постоянным потоком, но и обеспечивает большую безопасность.
Разновидности генераторов по принципу использования жидкости
Есть два типа паровых станций. Простой вариант — самотечные. Здесь жидкость подается непосредственно в зону нагрева. При ее интенсивном испарении образуется пар, который выбрасывается через отверстия в подошве.
Продвинутая конструкция — генераторы помпового типа. Они греют жидкость в отдельном резервуаре, куда она подается дозатором. Образовавшийся при испарении пар выбрасывается помпой. Это обеспечивает не только стабильность подачи, но и контролируемое высокое давление струи.
В зависимости от конструкции, утюги с парогенераторами предназначены для разных задач. Самотечные модели не способны обеспечить высокое, контролируемое качество конечного результата глажки. Но их ценник и общие характеристики привлекательны для домохозяек, имеющих дело с небольшим количеством белья. Когда нужен идеальный, стабильно хороший результат глажки значительных объемов вещей, без более дорогой помповой модели просто не обойтись.
Профессиональный утюг с парогенератором помпового типа
Резервуар для воды
Почему еще утюг может прожечь ткань? Если оставить его без воды в резервуаре. А такое случается нередко — особенно, если в утюге есть отпариватель
Приобретая в пользование паровой утюг, очень важно обратить внимание на объем резервуара, чтобы в процессе глажки не остаться с «сухим» утюгом
Резервуар для воды современного утюга может вмещать от 30 до 500 мл воды. Чем он больше, тем реже придется подливать воду. Рекомендуем вот эту свежую новинку — хороший утюг от Polaris с резервуаром в пол-литра, самым большим на рынке:
Если после глажки в утюге осталась вода, ее необходимо сливать. Иначе, испаряясь или подтекая, она будет провоцировать появление известкового налета — об этом ниже.
Как продлить срок службы утюга?
Для того чтобы утюг прослужил вам максимально долго и не доставлял проблем своей работой, следует соблюдать несколько простых советов:
Избегайте неосторожного обращения с утюгом: электронные компоненты устройства плохо переносят резкие удары, падения или перепады температур. Если ваш утюг оборудован керамической подошвой, то его уязвимость, в силу хрупкости материала, значительно возрастает.
Для заправки утюга рекомендуется использовать дистиллированную воду либо специальную ароматизированную жидкость, которую можно найти в отделах с бытовой химией
Применять даже очищенную воду или заправлять утюг непосредственно из-под крана совершенно недопустимо, поскольку подобное обращение приводит к быстрому накоплению карбонатных и железистых отложений.
Если вы храните утюг на балконе или в другом месте, температура в котором значительно отличается от комнатной, то после переноса утюга в теплое помещение рекомендуется позволить ему немного «акклиматизироваться», благодаря чему весь конденсат, оседающий на контактах, успеет испариться.
Любые загрязнения, появляющиеся на металлической подошве, следует незамедлительно удалять специальными средствами. Также не допускается глажка пластиковых элементов, молний, декоративных рисунков, блесток и принтов, поскольку они достаточно легко плавятся и могут сильно загрязнить подошву.
Главный принцип работы утюгов заключается в равномерном прогреве металлической подошвы и распределении водяного пара в толще ткани
Соблюдая простые меры предосторожности, вы сможете не только заметно продлить срок эксплуатации техники, но и избежать большинства распространенных поломок
Источники
- https://vplate.ru/utyug/istoriya/
- https://tehnovedia.ru/utyugi/ustrojstvo-i-rabota-utuga/
- https://hitech-online.
ru/tehnika-dlya-doma/utyug/ustrojstvo.html
- https://YDoma.info/remont-svoimi-rukami/remont-bytovyh-elektropriborov/remont-utyuga-svoimi-rukami.html
- https://instanko.ru/tehnika-v-bytu/utyug-dlya.html
- https://tehnika.expert/dlya-chistoty-i-poryadka/utyug/ustrojstvo-i-princip-deystviya.html
Ремонт утюга своими руками: пошаговый мастер-класс с фото
Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.
В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.
Рис. 1. Ремонтируемый утюгКогда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.
Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.
Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.
Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».
Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.
На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.
Рис. 2. Вращаем регулятор, а утюг не нагреваетсяНапряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.
Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.
Рис. 3. Технические характеристикиКак и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.
Рис. 4. Снимаем заднюю крышку корпусаС помощью крестовой отвертки откручиваем этот винт.
После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.
Рис. 5. Электрические цепи утюгаДля удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.
При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.
При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.
Рис. 6. КлеммникНо на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.
Значит, причина поломки кроется дальше, и чтобы добраться туда, необходимо снять верхнюю часть корпуса утюга (рисунок 7). Эта часть держится на четырех винтах, два сзади, и два спереди.
Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.
Рис. 7. снимаем верхнюю часть корпуса утюгаС помощью той же крестовой отвертки откручиваем один винт и послабляем другой.
Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.
Рис. 8. откручиваем винты корпусаТеперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.
Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.
Рис. 10. Вынимаем распылительРис. 11. Контейнер для водыПод ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.
Рис. 12. Откручиваем 2 винтаПосле этих манипуляций верхняя крышка легко снимается.
Рис. 13. Снимаем верхнюю крышкуОстается только подошва с защитным кожухом и электрическими цепями.
Рис. 14. Подошва утюгаНа фото 15 видно, что от клеммника отходит индикаторная лампа.
Рис. 15. Индикаторная лампочкаОна должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.
По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.
Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).
Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.
Рис. 17. Вынимаем лампочкуРис. 18. Откручиваем 3 винта крепленияНо перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.
Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.
Рис. 19. Ищем обрыв цепиПо очереди откручиваем все зажимы проводов.
Рис. 20. Откручиваем остальные зажимы проводовВынув провода из зажимов, аккуратно снимаем защитный кожух.
Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.
Рис. 22. Проверка ТЭНаОстался только регулятор температуры.
На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.
Рис. 23. Проверка терморегулятораНичего не происходит, значит, терморегулятор неисправен.
Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.
Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.
Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.
Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.
Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.
Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).
Рис. 24. Вращаем пластину биметаллаРис. 25.Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.
Дальше гнуть не нужно. Этого будет вполне достаточно, иначе, если сильно перегнуть пластину, реле в нужный момент не сработает.
Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.
Рис. 26. Замеры после доработкиТеперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны.
Закрепляем защитный кожух винтами.
Рис. 28. Завинчиваем кожух обратноДалее соединяем провода на клемме согласно расцветке, тщательно прожав винты.
Рис. 29. Соединяем провода на клеммеУкладываем индикаторную лампу в предназначенное место.
Рис. 30. Укладываем индикаторную лампуПровода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.
Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.
Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.
Рис. 31. Корпус соединяем с подошвойЗакрепляем корпус винтами и ставим контейнер с пульверизатором.
Рис. 32. Ставим обратно контейнер с пульверизаторомНатягиваем шнур, и уложив его, закрепляем соответствующий зажим.
Надеваем заднюю крышку и закручиваем последний винт.
Рис. 34. Ставим обратно заднюю крышкуВключаем утюг в сеть и вращаем колесо.
На фото 35 видно, что утюг включился и нагревается.
Рис. 35. Утюг работаетВ какой-то момент он сам отключился, набрав нужную температуру.
Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.
Следует помнить, что все работы нужно производить при отключенном от сети приборе.
Почему утюг не нагревается после чистки солью?
Скорее всего, проблема возникла из-за окисления контактов, на которые попала соль. Исправить ситуацию можно разобрав утюг и почистив контакты. Если Вы сами не можете это сделать, следует посетить ближайший сервисный центр, уверен, что мастера решат данную проблему в течение получаса.
На будущее, не следует использовать соль для удаления загрязнений с подошвы утюга, для этого выпускаются специальные средства, например, карандаши для чистки «Bon», «Селена», «Волшебный» и т. д.
Ремонт утюга-своими руками. Схема утюга. Фото-с пояснениями
и обратной сборке утюга.
Ремонт утюга-своими руками
Итак, у Вас дома сломался утюг, неважно от какого производителя, возникает вопрос: «Как починить утюг».
Тестирование электрической цепи как и для всей бытовой техники проводится пробником \к примеру ОП-1\
либо мультиметром цифровым.
Существенного различия схем утюгов от разных производителей,- нет.
Схема утюга
Для общего представления рассмотрим последовательную электрическую цепь соединений утюга Philips
Первый провод фазного либо нулевого потенциала от внешнего источника питания имеет контактное разъемное соединение с клеммой, от клеммы через терморегулятор- провод поступает на тэн. Второй провод от внешнего источника питания имеет контактное разъемное соединение со второй клеммой, от второй клеммы электрическая цепь имеет последовательное соединение, проходящее через термовой предохранитель и замыкается на второй клемме тэна. Контрольная лампочка и предохранитель параллельно подключены к двум контактным соединениям тэна.
Электрическая цепь замыкается на нагревателе — тэне и лампочке. Терморегулятором устанавливается определенный температурный режим нагревания утюга.
Замыкание и размыкание электрической цепи происходит в самом терморегуляторе за счет изменения биметаллической пластины под воздействием температуры нагревания и остывания тэна. Причины неисправности утюга следующие:
- разрыв проводки шнура у основания вилки;
- механическое повреждение проводки шнура по всей его длине;
- перегорание тэна \подошвы утюга\;
- окисление контактов биметаллической пластины термолегулятора;
- перегорание термопредохранителя
Что здесь можно заменить при проведенном тестировании:
- заменить шнур;
- заменить вилку шнура;
- зачистить контакт терморегулятора;
- заменить терморегулятор;
- заменить термопредохранитель
Заменить тэн при его неисправности, который представляет собой подошву утюга,- не имеет смысла, так как сама подошва утюга составляет по своей стоимости больше половины стоимости самого утюга. В этом случае подошва утюга выбрасывается, все остальное от утюга идет на зап.части. При демонтаже \разборке\ утюга, следует проявить осторожность- во избежание повреждения корпуса утюга.
Следует помнить, что тестирование на предмет выявления неисправности утюга — проводится пассивным способом без подключения к внешнему источнику питания. Непосредственно перед подключением утюга к внешнему источнику питания — необходимо цифровым мультиметром измерить общее сопротивление электрической цепи, которое не должно составлять нулевого значения на дисплее прибора.
Ремонт утюга — мулинекс
Данная тема дополнена личными фотоснимками и сопровождающим описанием в проведении ремонта утюга. В качестве примера, рассмотрим неисправность утюга Мулинекс.
Фото-с пояснениями
Итак, перед нами утюг Мулинекс и причина его неисправности нам заранее неведома, то есть нужно установить точную причину его неисправности.
В задней части утюга \фото №1\, чтобы нам снять крышку, необходимо открутить шуруп. Головка шурупа как Вы обратили свое внимание — не подходит для наших отечественных отверток. Как выйти из положения, если нет подобной отвертки? — Здесь тоже можно найти выход, для этого нам понадобятся маленькие ножницы с острыми концами. Вставляем два конца ножниц и нам легко поддается откручивание шурупа.
После того как открутили шуруп, аккуратно вскрываем крышку с помощью отвертки \фото №2\. Корпус крышки при этом стараемся не повредить.
После снятия задней крышки утюга \фото №3\ нам видно клеммное соединение проводов сетевого кабеля с элементами утюга:
терморегулятора;
нагревательного элемента \ТЭНа\.
Чтобы непосредственно добраться до контактов терморегулятора \фото №5\ и нагревательного элемента или другими словами — подошвы утюга, поочередно откручиваем детали.
Для начинающих специалистов, следует запоминать последовательность такой разборки, чтобы не создавать для себя путаницу в дальнейшей сборке утюга.
Отверткой на фотоснимках показаны места креплений таких деталей.
То есть здесь нужно как бы внимательно относиться к разборке. Корпус и отдельные детали утюга дополнены такими крепежными соединениями как защелки.
Отверткой показана ручка терморегулятора \фото №7\ и нам необходимо снять еще одну крышку представляющую из себя теплоотвод плиты утюга.
На фотоснимке показаны дополнительные места таких соединений \фото №8\, также продолжаем откручивать шурупы и освобождаем подошву утюга от крышки.
Ну вот мы и добрались так сказать до самого интересного — контактов терморегулятора \фото №9\. Контакты терморегулятора указаны наконечником отвертки.
Ручкой терморегулятора устанавливается заданный нами нагрев подошвы утюга. Чтобы не допустить перегрева нагревательного элемента, в конструкции терморегулятора имеется биметаллическая пластина, которая по достижению заданной температуры нагрева — разъединяет контакты. По мере остывания биметаллической пластины — электрическая цепь замыкается и вновь происходит нагревание подошвы утюга.
Внимательно осматриваем контакты терморегулятора, то есть пробником проверяем данный участок электрической цепи.
Для данного примера, неисправность утюга заключалась в окислении контактов терморегулятора. Контакты терморегулятора зачищаем отрезком мелкой наждачной бумаги и еще раз проводим диагностику пробником для этого участка.
Дополнительно конечно же следует проверить и сам нагревательный элемент утюга.
Диагностика утюга
На фотоснимке показана сигнальная лама \фото №10\. Лампа в электрической схеме соединена параллельно и при ее перегорании это не влечет за собой неисправность утюга в целом.
В этом фотоснимке, пальцами руки показаны контакты нагревательного элемента \фото №11\. Проводим диагностику нагревательного элемента.
Для этого, прибор мультиметр устанавливаем в диапазон измерения сопротивления. Двумя щупами прибора прикасаемся к контактам ТЭНа, на дисплее прибора нам видно показание сопротивления — 36,7 Ом.
Показание прибора соответствует сопротивлению нагревательного элемента. Проводим диагностику для общей электрической схемы утюга \фото №13\.

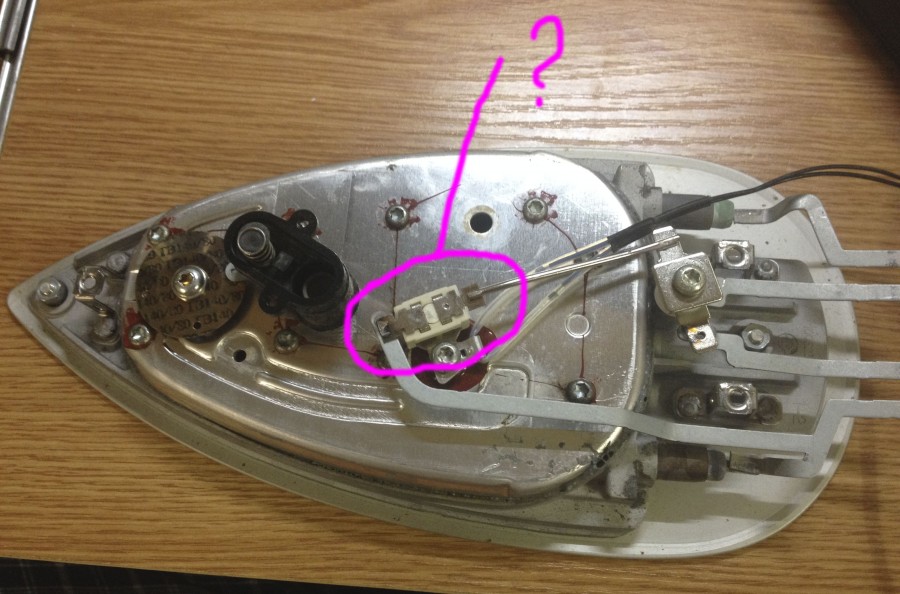

Соединяем два щупа прибора со штырьками штепсельной вилки, результат нам наглядно видно на дисплее прибора. То есть показание сопротивления для общей электрической схемы утюга получается больше на две десятые доли.
Вот мы и разобрались в неисправности и починили утюг. Как Вы убедились, без проведения диагностики как для отдельных участков так и для диагностики схемы в целом, — нам никак не обойтись.
Тема в дальнейшем будет иметь дополнение.
схема прибора и ремонт своими руками, замена термопредохранителей и других устройств, советы
Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.
- Подготовка к работе
- Снятие крышки
- Сетевой шнур
- Ремонт ТЭНа и терморегулятора
- Предохранитель и система разбрызгивания
Подготовка к работе
Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:
- Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
- Термостат функции регулирования температуры нагрева.
- Резервуар, в котором содержится вода для отпаривания.
- Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
- Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.
Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:
- крестовые отвертки прямой и изогнутой формы;
- широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
- мультиметр для проверки работы электрических элементов;
- паяльник для замены деталей.
Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.
Снятие крышки
Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.
Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.
В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.
Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.
Сетевой шнур
Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.
Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.
Ремонт ТЭНа и терморегулятора
Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.
Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.
При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.
Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.
Предохранитель и система разбрызгивания
На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.
Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.
Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:
- 1 л воды смешивают с 200 граммами уксуса;
- на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.
Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.
Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.
Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.
Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.
Утюг. Краткое описание, история, принцип работы
Само звучание слов «электрический утюг» вызывает недоумение – ведь не бывают неэлектрические утюги. Ещё сравнительно недавно широко применялся угольный утюг. Он был похож на небольшой железный ящик, в сердцевину которого насыпались разогретые угли. Этим ящиком с ручкой интенсивно махали в разные стороны, чтобы угли разогрелись и начали создавать тепло для глажения белья. Долго таким утюгом, как вы понимаете, не поработаешь, так как угли имеют особенность остывать. Революционный переворот в истории произошёл, когда соединили железный корпус утюга с электрической нагревательной спиралью. Вот с тех-то незапамятных времён утюг и стал электрическим бытовым прибором.
Схема устройства электрического утюга.
Трудоёмкими процессами работы в домашнем хозяйстве являются стирка и глажение белья. Для глажения белья применяют различные типы электрических утюгов. На данный момент на рынке предлагают в широком ассортименте сразу несколько видов утюгов. Они отличаются по типу обработки, которая требуется для той или иной ткани. Выпускаются утюги трёх типов: без регулирования температуры нагрева, с терморегулятором, с терморегулятором и увлажнителем. Также электрические утюги выпускаются в соответствии с ГОСТ 307-69. Они предназначены для работы от однофазной сети переменного тока напряжением 127 или 220 В.
Для получения тепла в электрических утюгах, да и во многих нагревательных приборах, используется проволока, обладающая высоким сопротивлением (обычно нихромовая). Проволока часто наматывается в виде спирали. Иногда в качестве нагревательных элементов используются плоские элементы, выполненные из нихромовой проволоки, намотанной на пластину из изоляционного материала (керамика, многослойные слюдяные пластины и др.). Чтобы создавать более высокую температуру, нагревательные элементы выполняются в виде стержней, поскольку их можно расположить ближе к нагревательной поверхности. Такой нагревательный элемент помещается в центре полой металлической трубки, между ним и стенками трубки находится оболочка из изоляционного материала. Края трубки герметичны, поэтому действие влаги и воздуха не вызывает повреждения элементов. После того как трубка загерметизирована, ей придают нужную форму.
При прохождении электрического тока по проводнику выделяется тепло – он нагревается. С увеличением величины тока нагрев проводника возрастает в квадратичной зависимости. Если ток возрастёт в два раза, нагрев проводника увеличивается в четыре раза.
Электрическая схема утюга.
Преимущества электронагревательного утюга перед другими, ранее используемыми, общеизвестны. Это, в первую очередь, малые габариты, лёгкость, отсутствие вредных примесей при горении, чистота рабочего места.
Подошва прибора выполняется из алюминия, но может также делаться и из чугуна. Подошва оснащается ТЭНом, а затем вместе с терморегулятором закрепляется на корпусе. Работоспособность трубчатого электронагревателя контролирует сигнальная лампочка. Если электронагреватель нагрелся до той температуры, которая нужна потребителю и готов к работе, то лампочка просто гаснет.
Нихромовая спираль и ТЭН работают параллельно, а сигнальная лампочка потребляет 3,5 В от падения напряжения на относительно небольшом участке спирали.
Для того чтобы ТЭН остыл, разрывается цепь, состоящая из нагревающейся от подошвы прибора пластины (произведённой из двух металлов), она выгибается и начинает отжимать контактную пластину из-за разности коэффициентов теплового расширения.
А вот чтобы ТЭН снова заработал, происходит следующее: биметаллическая пластина выгибается при остывании, тем самым освобождая контактную пластину.
Характеристику того или иного утюга можно мгновенно определить, если уметь внимательно читать и разбираться в этикетке, паспорте или в приложении к электрическому прибору.
Наверняка каждый покупатель хоть раз в жизни, сталкивался с такой проблемой, как непонимание того, что написано в паспорте прибора. Хочется обновить утюг, но не знаешь, какую модель выбрать. Заглядываешь в приложение, а там непонятные буквы, цифры и слова. Что же они обозначают? Всё очень просто!
Условные обозначения или сокращения:
- Утюг с терморегулятором обозначается просто УТ.
- Модель с терморегулятором и пароувлажнителем будет обозначаться тремя заглавными буквами – УТП.
- Если добавляется ещё и разбрызгиватель, на этикетке надо искать обозначение – УТПР.
- Утюг утяжелённый будет обозначаться просто УТУ, вдобавок он оснащен терморегулятором.
Теперь, когда с буквами все более-менее понятно, настал черёд цифр, которые следуют после них. Они-то и обозначают мощность и массу утюга. Например, в приложении есть обозначение УТП 1000-2,0. Переводится это обозначение так – утюг с терморегулятором оснащённый пароувлажнителем, потребляемая мощность 1 кВт, а масса прибора 2 кг.
От того, какова масса прибора, можно узнать время разогрева. Например, самыми тяжело разогреваемыми считаются утюги утяжелённые. Для их разогрева требуется почти 8 мин.
Если напряжение сети номинальное, нижняя рабочая часть (подошва) утюга без терморегулятора нагревается до температуры 200 за 12-15 мин. Такие утюги имеют ряд недостатков по сравнению с утюгами, имеющими терморегулятор (большая масса, медленный нагрев, больший расход электроэнергии).
Время нагрева утюгов с терморегулятором составляет 2,5-3 мин. Они удобны, легки и экономичны, более производительны и безопасны в пожарном отношении. Необходимую температуру устанавливают по шкале рычажком терморегулятора. Терморегулятор утюга автоматически поддерживает на подошве постоянную температуру, необходимую для глажения определённых видов тканей. Терморегуляторами обычно служат биметаллические элементы, помещённые внутри нагревательного прибора. Биметаллический элемент играет роль автоматического выключателя, соединённого последовательно с нагревательным элементом. Когда нагревательный элемент становится горячим, он отдаёт тепло, нагревающее биметаллический элемент. Биметаллическая полоска размыкает контакт и разрывает цепь. При охлаждении нагревательного элемента температура его снижается, биметаллическая полоска сужается и выпрямляется. Электрическая цепь замыкается – нагревательный элемент снова выделяет тепло.
Помимо утюгов с терморегулятором выпускаются утюги с терморегулятором и пароувлажнителем. Наличие пароувлажнителя расширяет возможности применения утюга, позволяет гладить ткани без предварительного увлажнения. В таких утюгах применяют увлажнители капельного типа. Для воды, необходимой для парообразования в утюге, имеется бачок ёмкостью от 100 до 150 см³, он же клапан. В подошве утюга находится парообразующий отсек. При установке парорегулятора в положение «Пар» залитая в бачок вода каплями поступает в испарительную камеру, испаряясь, выходит из отверстий подошвы, насыщая паром разглаживаемый материал. Время начала парообразования не превышает 4 мин. Запас воды обеспечивает режим испарения не менее 20 мин. Интенсивность испарения составляет не менее 5 г/мин. Величина утечки тока в утюгах не более 0,5 мА при установке ручки терморегулятора на верхнюю ступень нагрева. Шероховатость подошвы утюга не ниже 8 кл. чистоты. Подошва утюгов из чугуна обычно хромируется. Длина соединительного шнура утюга равна 2 м.
Корпус такой модели не скользит при глажении всей подошвой, он соприкасается с тканью в нескольких точках, тем самым уменьшая нагревание корпуса от подошвы.
В утюгах применяют следующие нагревательные элементы: проволочные спиральные с надетыми на них фарфоровыми бусами; трубчатые встроенные или залитые в подошву утюга; пластинчатые в виде нихромовой или фехралевой проволоки (или ленты), намотанной на слюду или миканит.
При включении холодного утюга в сеть загорается сигнальная лампа – цепь нагревательного элемента замкнута. Погасание лампы указывает на то, что ваш прибор готов к работе. Дальнейшее включение и выключение сигнальной лампы характеризуют нормальную работу утюга.
Техническая характеристика утюгов марки УЭП Куйбышевского механического завода.
Для эксплуатационных показателей утюга основное значение в том, сколько он вырабатывает тепла и можно ли это тепло регулировать. Утюги с терморегулятором обладают этим преимуществом. Они удобны, легки и экономичны, более производительны и безопасны в пожарном отношении, чем утюги без терморегуляторов. Эти утюги сокращают время разогрева с 15-20 мин до 3-8 мин. Увеличена экономия электроэнергии на 10-15%, а производительность труда повышается на 40-60%. Преимущества заключаются также и в том, что эти утюги предотвращают возможность опаливания и плавления тканей, что особенно важно сейчас, когда выпускается большое количество синтетических волокон, для глажения которых необходимо строго соблюдать температурный режим.
Терморегулятор прибора будет поддерживать нужную вам температуру автоматически на протяжении всего глажения белья.
Утюги с терморегулятором имеют шкалу наименований: капрон, шёлк, шерсть, хлопок, лён. Максимальная температура (°С) в центре подошвы утюгов при установке ручки регулятора на шкале наименования ткани находится в пределах:
- вискоза, трикотаж, маркизет, батист – 85-115;
- капрон – 80-110;
- шёлк – 140-160;
- шерсть – 160-180;
- хлопок – 180-200;
- лён – 200-240.
Материал подошвы утюга
Существуют рабочие поверхности из титана, тефлонового покрытия, керамики, нержавеющей стали, алюминия. Для дома лучше всего выбирать последние три варианта.
Алюминиевая подошва. Это наиболее дешёвый материал подошвы, обладающий высокой теплопроводностью. Такая поверхность нагревается довольно быстро и также быстро остывает. Согласно отзывам, многие потребители покупают утюг с такой подошвой из-за его небольшого веса. Главный недостаток – уязвимость к царапинам. Алюминий при длительной эксплуатации становится менее гладким, что приводит к ухудшению скольжения.
Нержавеющая сталь. Такой материал по свойствам является противоположностью алюминию. Сталь гораздо тяжелее, а это не совсем удобно. Кроме того, она дольше нагревается и остывает. К преимуществам материала относят то, что он не боится различных повреждений, например, царапин, а это положительно сказывается на длительность эксплуатации.
Если есть желание купить для дома утюг с подошвой из нержавеющей стали, то нужно отдать предпочтение нержавейке с хромированным покрытием. Такая рабочая поверхность легко очищается и лучше скользит по ткани.
Керамическая подошва. Основное достоинство керамической подошвы – лёгкое скольжение. Очищать такой материал довольно легко, используя для его протирания мокрую тряпку с жидким мылом. Кроме того, такое покрытие устойчиво к царапинам, в результате чего утюг будет хорошо скользить даже после нескольких лет службы.
Как отмечают потребители в отзывах, основной недостаток утюга с керамической подошвой – высокая стоимость и хрупкость изделия. При малейших повреждениях возникают сколы, из-за чего снижается спрос на приобретение такого варианта.
Тефлоновая подошва. Такое покрытие является современным материалом изготовления подошвы. Его основное преимущество – даже при небольшой температуре нагрева утюг будет достаточно хорошо скользить по одежде, что не скажешь про нержавейку или алюминий. Тефлон имеет невысокую прочность, поэтому при ударе о металлические пуговицы могут возникать трещины и сколы.
Титановое покрытие. Это ещё один современный материал, наносимый на стальную подошву. Достоинства титанового покрытия – хорошее скольжение при глажке и повышенная прочность. Недостатки – высокая цена и длительность нагрева рабочей поверхности.
Выбирая утюг для домашнего пользования, лучше всего покупать нержавеющую сталь или керамику. Следует отдавать предпочтение такому варианту, который больше всего подойдёт для применения. Если требуется погладить толстую и очень помятую одежду, нужно выбрать более тяжёлое устройство с нержавеющей сталью, а для обычных условий лучше всего использовать керамическую подошву.
Вес и размер
Как правильно выбрать утюг для дома? На рынке представлены модели, разные по габаритам и весу. Выбирая устройство с оптимальными параметрами, необходимо принимать во внимание предполагаемые условия его эксплуатации.
Если утюг требуется для поездки, то можно купить модели, весящие меньше одного килограмма и имеющие небольшие размеры. Во всех остальных случаях размеры конструкции не слишком важны. Гораздо важнее, какой вес имеет устройство.
Самыми распространёнными являются модели среднего размера, весящие 1,2–2 кг. Вес утюга зависит от материала подошвы и ёмкости резервуара для воды. Выбирать нужно такое устройство, вес которого составляет около 2 кг. Согласно многочисленным отзывам, пользоваться им легко, а результат глажки гораздо качественнее по сравнению с маловесными моделями.
Комплектация
Стандартная комплектация состоит из самого утюга и пластикового мерного стаканчика, с помощью которого быстро и удобно заливают воду в резервуар. Некоторые модели комплектуют дополнительными насадками, которые предотвращают появление блестящих пятен при глажке тканей, требующих бережного отношения.
В комплекте может быть и специальный термостойкий чехол. Он полезен в том случае, когда нужно убрать утюг после завершения глажки. Чехол легко и быстро надевается на горячую подошву.
Технические данные некоторых типов утюгов.
Виды утюгов с парогенератором.
Утюги без терморегуляторов потребляют мощность в пределах от 320 Вт до 400 Вт. Номинальное напряжение – от 127 В до 220 В. Тип нагревательного элемента – спиральный. Масса в килограммах от 2, 1 до 3,0.
Утюги с терморегуляторами. Потребляют мощность от 200 до 1000 Вт. Номинальное напряжение от 127 до 220 В. Тип нагревательного элемента – трубчатый и спиральный. Масса в килограммах – от 0,65 до 2,55.
Утюги с терморегулятором и увлажнителем. Потребляемая мощность – 750-1000 Вт. Номинальное напряжение – 127-220 В. Тип нагревательного элемента – трубчатый. Ёмкость бачка для воды – 100- 200 см³. Масса – 1,5-2,0 кг.
Утюги без терморегуляторов имеют некоторые недостатки: утюг нагревается значительно медленнее. Расход электроэнергии больше. Из-за малой мощности утюг быстро охлаждается при глажении.
Электрические утюги. Виды и устройство. Работа и как выбрать
Электрические утюги– это функциональные устройства, которые с легкостью разглаживают даже сложные ткани. Этот прибор имеет длительную историю. Изначально вещи гладили сковородками, на которых были раскаленные угли, или их просто придавливали при помощи плоских камней. Ухищрений было много, ведь многим людям хотелось ходить в чистой и выглаженной одежде. Лишь в 1882 году изобретатель Генри Сели изобрел и запатентовал утюг, который работал на электрической энергии. Само же изобретение было внедрено в жизнь лишь в 1903 году. Утюг с электрическим нагревом пришелся по нраву белошвейкам.
Виды
Весь перечень утюгов можно классифицировать по следующим видам:
- Простой утюг.
- Утюг, имеющий встроенный терморегулятор и распрыскиватель.
- Паровое устройство.
- Дорожный утюг.
- Паровая станция.
К простым утюгам относятся упрощенные устройства, в которых отсутствуют дополнительные функции. Стоят недорого из-за отсутствия большинства функций, сегодня практически не производятся. Утюг с разбрызгивателем и терморегулятором подходит для глажки маленьких и не очень мятых вещей.
Паровые устройства являются наиболее популярными. Они имеют весь перечень дополнительных функций, позволяющих обеспечить комфортность глажки. Такие утюги легко справляются даже с довольно измятой одеждой. Также существуют утюги с парогенератором, подобные модели относятся к профессиональным.
Паровые станции представляют самые мощные утюги из всех моделей, однако и стоят они достаточно дорого. Подобные модели в домашних условиях применяются крайне редко. В большинстве случаев их приобретают магазины, химчистки, ателье, чтобы с легкостью выгладить большие объемы одежды из разных тканей. Паровые станции с легкостью могут справиться с разными типами тканей — предметы гардероба, пальто, занавески и так далее.
Дорожные электрические утюги выделяются компактностью и удобством, они отлично подходят для дальних поездок.
Утюги можно квалифицировать и по мощности:
- Утюги малой мощности (менее 1600 Вт).
- Устройства средней мощности (в пределах 1600-1900 Вт).
- Утюги большой мощности (1900-2400 Вт).
- Утюги максимально мощные.
Устройство
Элементы нагревания, которые применяются в утюгах, могут быть трех типов:
- Спиральный, в виде проволоки, на которые надеты фарфоровые бусы.
- Пластинчатые, на которые намотана фехралевая или нихромовая проволока.
- Трубчатые.
Электрические утюгиимеют подошву, которая во многом отвечает за качество глажки. В производстве применяются подошвы с сапфировым, керамическим или тефлоновым покрытием. Использование подобных материалов дает возможность снизить трение, возникающий между поверхностью одежды и подошвой. Дешевые электрические утюги имеют подошву из алюминия, основным минусом которой является некоторая податливость металла, часто приводящая к появлению царапин.
Терморегулятор обеспечивает получение необходимого температурного режима, что очень важно для глажки разных типов тканей. Регулировка нагрева осуществляется при помощи установки поворотного колесика утюга в требуемое положение, которое соответствует требуемым параметрам. При достижении максимального значения контакт размыкается, что ведет к прекращению подачи напряжения. Отключение регулятора выполняется при помощи электрической схемы, в которую встроена составная биметаллическая пластина. При достижении определенной температуры наблюдается ее деформация, ведущая к размыканию цепи.
Подача пара представляет систему, состоящую из двух кнопок, которые запускают подачу пара и брызг. Вода преобразуется в пар в камере, в которой находятся нагревательные элементы. При нажатии кнопки вода направляется в камеру, где осуществляется моментальный ее нагрев. Пар выводится наружу через перфорацию в подошве устройства.
Электрическая энергия поступает через аккумулятор или электрический провод. Провод имеет три жилы, одна из которых применяется в качестве заземления. Подобное устройство позволяет снизить риск поражения электричеством при коротком замыкании.
Принцип действия
Электрические утюги работают по следующему принципу:
- При включении вилки в розетку по нагревательному элементу начинает идти электрический ток.
В результате высокого сопротивления материала спирали начинает выделяться тепло.
- На подошве находится биметаллическое устройство, которое обеспечивает контроль температуры.
- При достижении требуемого уровня температуры происходит прекращение нагревания спирали.
- В процессе глажки происходит остывание подошвы, в результате чего биметаллическое устройство вновь запускает нагревание утюга.
- Для подачи пара имеется кнопка, которая производит управление помпой. После ее нажатия из бака, куда предварительно заливается вода, отводятся капли, которые стекают, соприкасаясь с горячими элементами. Вследствие этого образуется пар.
- Чтобы вода не скапливалась и впоследствии не оставалась грязь и ржавчина, имеется система самоочистки. Если бы ее не было, то при следующей подаче пара одежда бы загрязнялась.
Применение
Электрические утюгииспользуются для придания одежде и другим изделиям из ткани опрятного внешнего вида, для уничтожения микробов и вредных насекомых. При использовании этого устройства ткань выправляется, становится гладкой и внешне красивой. Кроме этого под воздействием высокой температуры происходит дезинфекция материала.
Глажение представляет процесс, обеспечивающий обработку плоских поверхностей белья. Утюжка обеспечивает восстановление свойств ткани, которая утрачена проведением стирки: устраняется блеск, удаляются пузыри и растянутость. Данные операции применяются и при шитье одежды. Способы глажки могут различаться из-за большого числа тканевых изделий: хлопок, лен, шелк, полиэстер, шерсть и так далее.
Необычное применение
- При помощи утюга можно разглаживать вмятины и царапины, имеющиеся на поверхности изделия, которое выполнено из дерева. Для этого используется салфетка из бумаги или тряпочка и утюг с пароувлажнителем.
- Если вдруг запачкали одежду воском, то на проблемное место следует приложить бумажное полотенце. Затем следует произвести глажку этого место при помощи горячего утюга. Воск растает и прилипнет к бумаге.
- Если вдруг порвался пакет или имеется необходимость создания пластиковой упаковки, то утюг будет как нельзя кстати. Сверху пакета следует приложить салфетку и провести утюгом для спайки.
- При помощи утюга можно закрепить края линолеума.
- Если на ковре имеются пятна, то его можно очистить при помощи полотенца утюга или чистящего средства.
- При помощи пара можно отделять старые обои от поверхности стены.
- Утюгом вполне можно подогреть еду или даже пожарить яичницу. Для этого потребуется сковородка или небольшая кастрюлька, которую следует положить на поверхность утюга. Важно, чтобы эта поверхность располагалась строго горизонтально.
Как выбрать
- Электрические утюги следует выбирать в зависимости от того, какую одежду и ткани Вы собираетесь гладить. Также необходимо учитывать и ее количество. С учетом этого подбирается мощность, функциональность, материал и форма подошвы.
- При подборе необходимо уделять многим нюансам, ведь здесь нет мелочей.
Так короткий шнур, а также скользкая ручка могут доставить массу неприятностей. Именно поэтому особенное внимание следует уделить эргономичности. Оптимальным вариантом будет шнур в 2-3 метра. Рекомендуется выбирать модели с шарнирным креплением шнура и вращением на 360 градусов. Можно присмотреться к беспроводным моделям, работающим от аккумулятора или нагревающихся с помощью специальной подставки. Такие утюги дадут больше маневра, однако при больших объемах одежды предстоит часто подзаряжаться.
- Электрические утюги должны быть оптимальными по весу. Лучше всего приобрести устройство весом 1,5 кг. С тяжелым утюгом долго не поработаешь – устанут руки. Легкое устройство хоть и будет удобным в плане веса, однако его придется тщательно прижимать к гладильной доске, чтобы разгладить сильные складки.
- Ручка утюга при работе не должна нагреваться, она должна быть удобной и не скользкой. Это касается и рукоятки переключение режимов нагревания.
- Следует присмотреться к емкости для воды.
У нее должна быть удобное и широкое горлышко. Крышка должна иметь плотное закрывание. К тому же в емкость должно вмещаться необходимый объем воды, чтобы не бегать к крану с водой. Резервуар должен быть прозрачным либо полупрозрачным, чтобы можно было отслеживать уровень воды.
- Лучшими устройствами для деликатных тканей являются керамические либо металлокерамические модели. Они отлично гладят и не портят ткани. Однако следует учитывать, что если на одежде будут металлические элементы, то они могут легко повредить поверхность подошвы. Электрические утюги с хромированной или тефлованной подошвой также подвержены царапинам, но они обеспечивают лучшее скольжение по самым разным тканям.
- Важно наличие дополнительных функций: автоотключение, противокапельная функция, защита от накипи, самоочистка.
Похожие темы:
- Миканитовые нагреватели. Особенности. Виды и применение
- Силиконовые нагреватели. Виды и особенности. Применение
Полезные советы.

- Если при глажении вы слегка подпалили материал, намочите пятно раствором борной кислоты, затем прополощите в воде комнатной температуры.
- Пятна от горячего утюга на белых тканях удаляются смесью, состоящей из 0,5 ст. воды и нескольких капель нашатырного спирта.
- Складки на брюках сохраняются дольше, если протереть их с изнанки кусочком мыла, а затем отутюжить через влажную ткань.
- Чтобы утюг не приставал к белью, его подогретую подошву протирают парафином.
Условные обозначения утюгов с указанием допустимой температуры глажения.
- Утюг с указанием температуры. Расшифровка: осторожность при глажении, указывается допускаемая температура глажения.
- Утюг с условным обозначением терморегулятора точками: с одной, двумя, тремя точками. Расшифровка условного обозначения: допускается глажение при регуляторе, установленном на максимальной температуре (три точки) для хлопка, льна. Средняя температура (две точки) – для шерсти, натурального шёлка.
Минимальная температура (одна точка) – для искусственного шёлка.
- Утюг перечёркнут. Это означает, что глажение утюгом запрещено.
- Утюг в круге. Условное обозначение обозначает, что осторожность при глажении, гладить при температуре не выше 140°С.
- Утюг со звёздочкой. Обозначает осторожность при глажении, гладить при температуре не выше 100°С.
Трансформеры
ТрансформерыДалее: Согласование импеданса Вверх: Индуктивность Предыдущий: Цепь Трансформатор – это устройство для повышения или понижения напряжения переменный электрический сигнал. Без эффективных трансформаторов передача и распределение переменного тока электроэнергия на большие расстояния была бы невозможна. Рисунок 51 показана принципиальная схема типичного трансформатора. Есть два контура. А именно первичный контур и вторичный контур . Прямого электрического соединения между двумя цепями нет, но каждая цепь содержит катушку, которая индуктивно соединяет ее с другой цепью.

Рассмотрим особенно простой трансформатор, в котором первичная и вторичная
Катушки представляют собой соленоиды с одним и тем же заполненным воздухом сердечником. Предположим, что
— длина сердечника, а — площадь его поперечного сечения. Пусть
общее число витков в первичной обмотке, и пусть
общее количество витков
во вторичной катушке. Предположим, что переменное напряжение
(281) |
подается в первичную цепь от какого-либо внешнего источника переменного тока.

(282) |
где максимальный ток. Этот ток создает изменяющийся магнитный поток, в сердечнике соленоида, который связывает вторичную катушку, и, тем самым, индуктивно генерирует переменную ЭДС
(283) |
во вторичной цепи, где пиковое напряжение. Предположим, что это ЭДС вызывает переменный ток
(284) |
вокруг вторичной цепи, где пиковый ток.
Записано уравнение цепи для первичной цепи
(285) |
предполагая, что сопротивление в этой цепи пренебрежимо мало.

(286) |
поскольку
(287) |
Переменная ЭДС, создаваемая во вторичной цепи, состоит из
ЭДС, создаваемая собственной индуктивностью вторичной обмотки, плюс
ЭДС, создаваемая взаимной индуктивностью первичной и вторичной катушек. Таким образом,
(288) |
Уравнения (282), (283), (284), (287) и (288) дают
(289) |
Теперь мгновенная выходная мощность внешнего источника переменного тока, который управляет
первичный контур
(290) |
Точно так же мгновенная электрическая энергия в единицу времени, индуктивно передаваемая от первичный во вторичный контур
(291) |
Если резистивные потери в первичной а вторичные цепи пренебрежимо малы, как и предполагается, тогда по энергосбережению, эти две силы должны быть всегда равны друг другу.

(292) |
который легко сводится к
(293) |
Уравнения (286), (289), и (293) дают
(294) |
который дает
(295) |
и, следовательно,
(296) |
Уравнения (293) и (296) можно объединить, чтобы получить
(297) |
Обратите внимание, что хотя взаимная индуктивность двух катушек несет полную ответственность за передачу энергия между первичной и вторичной цепями, это собственная индуктивность двух катушек, которые определяют соотношение пиковых напряжений и пиковые токи в этих цепях.

Теперь из разд. 10.2, собственные индуктивности первичного и
вторичные катушки задаются а также
, соответственно. Следует
что
(298) |
и, следовательно, что
(299) |
Другими словами, отношение пиковых напряжений и пиковых токов в первичном и вторичном контурах определяется соотношением количество витков в первичной и вторичной обмотках. Это последнее соотношение обычно называют передаточное число трансформатора. Если вторичная катушка содержит на больше витков, чем первичная катушка, тогда пиковое напряжение во вторичной цепи превышает пиковое напряжение в первичной цепи. Этот тип трансформатора называется повышающим трансформатором , , потому что он увеличивает напряжение сигнала переменного тока.

Электричество переменного тока вырабатывается на электростанциях при довольно низком пиковом напряжении.
( т.е. , что-то вроде 440В), и потребляется бытовыми
пользователем при пиковом напряжении 110 В (в США). Однако электричество переменного тока
передается от электростанции к месту, где он потребляется
при очень высоком пиковом напряжении (обычно 50 кВ). Фактически, как только сигнал переменного тока
выходит из генератора на электростанции он подается на повышающий
трансформатор, повышающий пиковое напряжение с нескольких сотен вольт до многих десятков
киловольт. Выходной сигнал повышающего трансформатора подается на
линия электропередач высокого напряжения, которая обычно транспортирует электричество по
многие десятки километров, и, как только электричество достигло своего
точка потребления, питание подается через серию понижающих трансформаторов
до тех пор, пока он не выйдет из бытовой розетки, его пиковое напряжение не
только 110В. Но если электроэнергия переменного тока вырабатывается и потребляется при
сравнительно низкие пиковые напряжения, зачем утруждать себя
повышение пикового напряжения до очень высокого значения в
электростанции, а затем снова понизить напряжение, как только электричество
достиг точки потребления? Почему бы не генерировать, передавать и
распределять электроэнергию при пиковом напряжении 110В?
Ну думай об электрике
линия электропередач, которая передает пиковую электрическую мощность между электростанцией
и город.
Мы можем думать о том, что
зависит от количества потребителей в городе и характера
электрические устройства, которыми они управляют, по существу, как фиксированное количество.
Предположим, что и пиковое напряжение и пиковый ток
сигнала переменного тока, передаваемого по линии,
соответственно. Мы можем думать об этих числах как о переменных, поскольку мы можем изменить
их с помощью трансформатора. Однако, поскольку произведение пика
напряжение и пиковый ток должны оставаться постоянными. Предположим, что сопротивление
линии есть . Пиковая скорость, при которой электрическая энергия теряется из-за
к омическому нагреву в линии есть , что можно записать
(300) |
Таким образом, если мощность, передаваемая по линии, является фиксированной величиной, как сопротивление линии, то мощность, теряемая в линии из-за омического нагрева, изменяется как обратный квадрат из пиковое напряжение в линии.


Конечно, трансформаторы не работают на постоянном токе, т.к. магнитный поток, создаваемый первичной катушкой, не изменяется во времени, и, следовательно, не индуцирует ЭДС во вторичной обмотке. На самом деле не существует эффективного метода активизации или понижение напряжения постоянного электрического сигнала. Таким образом, это невозможно эффективно передавать электроэнергию постоянного тока на большие расстояния. Это главная причина, по которой коммерчески вырабатываемое электричество является переменным, а не постоянным током.
Далее: Согласование импеданса Вверх: Индуктивность Предыдущий: Цепь Ричард Фицпатрик 2007-07-14
Железо
Магнитные и прочностные свойства делают эти материалы необходимыми для электротехническая продукцияРождение электротехнической промышленности началось с поиска чистого железа.
Развитие электрических технологий всегда зависело от этой рабочей лошадки. элемента, чтобы заставить вещи произойти. Железо является основным элементом, используемым в много чего по электрике. Сталь сделана из железа, и сталь также помогает электрический дизайн, обеспечивая сильную структурную поддержку. Изготовление устройств меньше, быстрее и эффективнее — это ключ к продвижению вперед. механический, инженеры-материаловеды и электротехники работают с железными изделиями, чтобы улучшить технологии.
См. видео ниже (18:42), сделанное Техническим центром Эдисона и Минералы Образовательная коалиция :
Разделов видео:
1. Добыча железа и геология
2. Свойства железа и легирование
3.Железо в трансформаторах, двигателях и генераторы
4. Железо в гитарах, усилителях и динамиках
5. Магнитная запись
Добыча и переработка железа для использования в электротехнике Плакат Новый постер |
Железо в нашем электрическом мире на DVD |
1. Железо
2. Формы железа:
2.a Порошковое железо
2.b Керамика
2.c Сталь
1. Утюг и электричество
Железо обладает невероятными магнитными свойствами, которые делают его незаменимым для многих устройств в том числе:
Генераторы
Электродвигатели
Магнитная запись данных (видео/аудиокассеты, компьютерное хранилище данных, кредитные карты)
Трансформаторы
Радиопередача
Плиты: стандартные электрические и индукционные
Громкоговорители (громкоговоритель)Узнать подробнее об электромагнетизме и индукции здесь.
Внизу: Железо способно концентрировать магнитные поля, и может значительно увеличить мощность электромагнита.Сильные магниты это необходимо для генераторов, двигателей, трансформаторов и других электрических применений. Слева вы увидите простое «воздушное ядро». соленоид (электромагнит) по сравнению с электромагнитом типа «d-core» с железным сердечником.
Железо сплавляется с редкоземельными элементами, такими как неодим, для получения очень мощных маленьких магнитов. За последние 10 лет было достигнуто много успехов в уменьшении размеров устройств благодаря использованию редкоземельных элементов. Мелкий Благодаря этим достижениям стало возможным использование динамиков в тонких телефонах и планшетах. Перед 2000-х потребовались более глубокие динамики с керамическими железными магнитами.Внизу: неодимовый магнит, используемый в привод жесткого диска.
Механическое движение и электромагнитное преобразование:
В отличие от магнита наверху, который используется для физического перемещения рычага в дисководе, железо внизу используется для концентрации магнитных полей.и помочь преобразовать высокое напряжение в низкое напряжение.
ЖЕЛЕЗНЫЕ И ЭЛЕКТРИЧЕСКИЕ ИСТОРИЯ:
Выше: фото магнетита, выступы не кристаллы, а частицы подвешены магнитными полями.
Первый коммерческое применение электротехники заключалось в создании мощный электромагнит, который отделял бы чистый магнетит от примесей. В 1830-х годах Джозеф Генри разработал первый мощный электромагнит в истории. Он использовал железную подковообразную форму сердечник обмотан изолированным медным проводом. Вскоре после этого он разработал устройство, помогающее отделить магнетит от кварцевой породы в Айронвилле, Нью-Йорк. В устройстве использовались наэлектризованные железные стержни, которые прочесывали бассейн железной руды, извлекая чистейший магнетит и откладывая это в отдельной корзине.
С тех пор горнодобывающая промышленность находится в зависимости на электромагнитах во всех формах, чтобы выполнить работу. От индукционного освещения к огромным моторизованным экскаваторам, к конвейерным лентам, горнодобывающая промышленность зависит на передовых электрических технологиях, чтобы сделать работу.
2. Формы железа, используемые в электротехнической продукции:
Вверху: полный путь производства железа от горнодобывающей промышленности до производства электротехнической продукцииа. Железный порошок
b. Керамика
c. Сталь2.a. Порошковое железо:
Железо может быть полезно в основном формы, такие как Fe2O3 (оксид железа).
Магнитная запись:
Порошковое железо наносится на конструкционный например, прозрачный пластик (видео/аудиокассета) или металлический диск (жесткий водить машину).«Головы» будут намагничивать Fe2O3, меняя полярность что переводится в 1 или 0. Это декодируется в музыку или данные.
Этот материал можно использовать в магнитной записи:
Видео/аудиокассеты
Компьютерные жесткие диски
Ленты для кредитных карт
Гитарные звукоснимателиПорошок железа также смешивается с пластмассами для формирования сердечников трансформатора, называемых «композитными» сердечниками .
Обычно используется в:
Дроссели
Высокочастотные трансформаторы (аудиоусилители)2.б. Керамические постоянные магниты:
Постоянные магниты наиболее обычно изготавливается из железа в керамическом материале. Железо соединяется со стронцием карбонат для формирования постоянных магнитов всех видов форм. Несмотря на то что вы найдете другие материалы, такие как неодим, которые являются более мощными для вес, железо имеет ценовое преимущество.
Динамики в ограниченном пространстве, например Корпуса ноутбуков/телефонов лучше всего делать из неодима, так как они могут громче звук с маленьким магнитом. Для большинства применений больше всего подходит железо. смысл.
Используется в:
Бесщеточные двигатели постоянного тока
Динамики
МРТ (магнитно-резонансная томография)
Магнето, используемые с двигателями (вызывает искры для запуска двигателя)
Двигатели постоянного тока с постоянными магнитами (используемые в автомобилях)
Переключатели провод питания переход к электронике
Механическое использование — удерживание вещей на месте и другие неэлектрические нужды
2.в. Сталь:
Сталь используется в электротехнических изделиях двумя способами: первое использование структурное, и второе использование в магнитных сердечниках.
Сталь это железо в смеси с углеродом и другие материалы.
Структурный сталь
имеет высокое содержание углерода. Углерод помогает сделать железо менее хрупкий и поэтому более полезный. Как и все металлы, железо имеет зерно структура. Каждое зерно — это кристалл, и вы можете регулировать силу вы хотите, что вы делаете с зернами. Прокатка, отжиг и кислотные ванны может изменить свойства стали.Посмотреть видео ниже, где кузнец Дэвид Норри показывает нам, как сталь была обработана рука:
Вверху: «Электросталь» используется в двигателях всех размеров Медные обмотки намотаны на сердечники из электротехнической стали.
В на фото выше 4 магнитопровода из электротехнической стали.
Электрика Сталь
Электротехническая сталь — это сталь, используемая в магнитных сердечниках для трансформаторов, генераторы и двигатели. Электротехническая сталь имеет минимальное содержание углерода и большее содержание кремнезема. Увеличивая кремнезем (песок), вы увеличиваете удельное сопротивление. и уменьшить потенциал для вихревых токов. Вихревые токи в магнитных поле вызывает потерю энергии за счет тепла. Электротехническая сталь обычно из переработанной стали в электрическом дуговая печь.Шаги для изготовление электротехнической стали:
1. Расплавленный лом конструкционную сталь, обезуглероживают ее и добавляют в расплав сплавы.
2. Залить слябы из стали, раскатать слябы в листы.
3. Протравите сталь. Травление – это погружение стали в кислоты для удаления примеси.![]()
4. Отжиг и холодная прокатка стали.
5. Выравнивание натяжения – листы вытягиваются и растягиваются, чтобы сделать их идеально ровный.
6. Штамповка, лазерная или плазменная резка — листы вырезаются по форме нужный.ИЗГОТОВЛЕНИЕ ЖЕЛЕЗНЫХ СЕРДЕЧНИКОВ:
Продолжая описанный выше процесс:
7. Ламинирование листов — детали покрыты ламинатом, это утеплит каждый лист друг от друга.
8. Листы укладываются в сердечник. Иногда набор болтов скрепляет стек. Формы сердечника широко варьируются в зависимости от желаемых свойств или размеров.
9. Обмотка — медный или алюминиевый изолированный провод намотан вокруг сердечника, создание электромагнита.ТАКЖЕ:
Литые сердечники:
Некоторые стальные сердечники также изготавливаются методом литья. Горячий металл заливают в солидный литой. Это звучит проще и дешевле, чем ламинирование.но это полезно только для определенных типов и размеров двигателей/генераторов/трансформаторов.
См. подробнее о материалах, используемых в электронике и электротехнике: медь, Полупроводники
|
Минералы в нашей электротехнике Мировая серия проводится ETC и Minerals Education. Коалиция:
Паровой утюг — Шаг 2: Как это работает?
Автор: Atelier Soudé (и еще один участник)
- Избранное: 0
- Завершено: 5
Сложность
Easy
Шаги
5
Необходимое время
Подскажите время??
Секции
1
- Паровой утюг — Шаг 2: Как это работает? 5 шагов
Флаги
2
Grammar Police
Обнимите своего внутреннего учителя английского языка и помогите улучшить грамматику этого руководства!
Руководство, предоставленное участниками
Этот путеводитель сделал замечательный член нашего сообщества. Персонал iFixit не управляет им.
- BackStudy парового утюга с резервуаром XL
- Полный экран
- Опции
- История
- Скачать PDF
- Перевести
- Встроить это руководство
Введение
Цель состоит в том, чтобы увидеть различные элементы, из которых состоит устройство, понять, для чего они предназначены, как они функционируют независимо, а также как они взаимодействуют друг с другом.
Анимация ниже показывает работу насоса, которую мы рассмотрим подробнее на шаге 2.
Чтобы узнать больше об утюгах и центральных отпаривателях, посетите [http://Pour en savoir plus sur les fers et les centrales vapeurs, vous trouverez ICI un dossier plutôt complet. |THIS] довольно полный файл.
Обзор видео
Узнайте, как отремонтировать вапорайзер Fer à Repasser — Centrale с помощью этого видеообзора.
При нажатии кнопки включения (рис. 1) замыкается цепь, которая через реле (рис. 2) подается на приводной резистор, расположенный в подошве утюга (рис. 6). При достижении температуры раздается звуковой сигнал аут (примерно через 2 мин.)
После звукового сигнала можно произвести пар, нажав кнопку на ручке утюга (рис.
5). Таким образом, замыкается цепь, которая включает насос, расположенный в раме под резервуаром для воды (рис. 3). Этот насос, расположенный между бак (рис. 4) и утюг заставят воду течь из одного в другой
Вода, поступающая в подошву утюга по мягкой трубке, превращается в пар при контакте с нагревательным элементом. Действительно, из-за жары (около 130°C-160°C) вода превращается в пар и выходит через отверстия в подошве. При отпускании кнопки насос останавливается, а вместе с ним и пар.
Перевести
Устройство состоит из нескольких меньших корпусов, которые мы рассмотрим отдельно. Начнем с водяного насоса .
Насос такого типа, называемый всасывающим насосом, часто используется в устройствах, требующих нагнетания жидкостей, обычно воды. Их можно найти в кофемашинах экспрессо (горячая вода под давлением для перколяции) и некоторых паровых утюгах.
Осевое движение металлического поршня ( рис. A ), перфорированного на обоих концах, чтобы создать движение воды, создает давление в системе. Движение вперед и назад осуществляется магнитным полем, создаваемым катушкой. Вы можете увидеть эти части, перейдя по ссылке в конце этого шага.
Катушка содержит диод, включенный последовательно с катушкой, который обеспечивает питание от однофазного двухполупериодного выпрямленного напряжения.
Проще говоря, поршень следует за электрическим током (50 Гц) и колеблется с частотой 25 оборотов назад и 25 оборотов вперед в секунду.
Эта очень выраженная вибрация является источником очень узнаваемого звука работающего насоса.
Вода поступает на одну сторону насоса (желтая стрелка на схеме), проходит через привод ( рис. A ) и поступает в бледно-розовую камеру. Эта камера попеременно закрывается двумя клапанами, розовым ( рис. B ) и синим ( рис. C ). Розовый пропускает воду в камеру, когда поршень отпущен, а синий закрыт.
Когда поршень приводится в движение, розовый клапан закрывается, в камере создается давление, заставляя синий клапан открываться и пропуская воду.
Этот цикл обновляется 25 раз в секунду.
Анимация, показывающая работу насоса.
Перевести
Устройство оснащено печатной платой, расположенной в основании бака. Работа устройства возложена на микроконтроллер (рис. 15) . Это управляет входами-выходами устройства, подключенными к различным элементам, датчику, датчику, насосу и панели управления, чтобы обеспечить надлежащий нагрев утюга.
org/HowToDirection»>
Управление температурой подошвы утюга . Это осуществляется с помощью зонда, помещенного в контакт с подошвой. В этом утюге нет ручного термостата для регулировки температуры утюга. Температура фиксируется и контролируется датчиком (см. следующий шаг в , рис. 8 ). Температура, измеренная на подошве утюга, составляет 160°C.
Управление потоком насоса с помощью тиристора BT168 GW (рис. 16) Позволяет уменьшить объем пара в режиме ЭКО или увеличить в режиме ТУРБО.
Управление склонностью железа. У этого утюга есть датчик наклона или движения (рис.
12) Он имеет форму капсулы, содержащей металлический шарик. Когда утюг находится в горизонтальном положении, шарик замыкает цепь: позволяя резистору нагреваться. Когда утюг наклонен (например, на его основании), цепь разомкнута, и резистор больше не питается.
Управление удалением накипи При нажатии кнопки удаления накипи насос работает в течение 2 минут без перерыва с максимальным расходом. Утюг подает сигнал всякий раз, когда требуется удаление накипи. Микроконтроллер запрограммирован на управление этим предупреждением и остановит насос, если операция не запущена.
Управление световой и звуковой сигнализацией. 3 светодиода размещены на печатной плате напротив каждой кнопки пульта управления, а также зуммер.
Сигналы, излучаемые этими компонентами, описаны в шаге 3 руководства «Различные функции». Другой светодиод (рис. 14) подключается к небольшой печатной плате, размещенной в ручке утюга.
Эта небольшая печатная плата также поддерживает переключатель пара (рис. 13) , который активируется кнопкой подачи пара (рис. 5) и датчиком наклона (рис. 12) .
Электрическая цепь состоит из шнура питания с 3 жилами Фаза (коричневый), Нейтраль (синий), Земля (зеленый/желтый). Эти три провода подключены к электронной плате.
Заземляющий провод протянут к железу через защитную оболочку.
В этой оплетке также находятся провода, которые будут питать нагревательный резистор (рис. 11) через защиту Klixon (рис. 9) и датчик температуры (рис. 8) , а также провода управления (кнопка M/A, светодиод…), которые находятся в ручке утюга. Также имеется труба, по которой циркулирует вода (рис. 10).
На прилагаемой схеме показаны основные элементы и их соединения.
Перевести
- org/HowToDirection»>
Водяной контур выглядит следующим образом (красный): вода хранится в резервуаре (рис. 4) Когда пользователь запрашивает пар, нажимая кнопку, расположенную на ручке утюга (рис. 5) , насос (рис. 3) запущен. Затем вода всасывается и направляется по трубке (рис. 10) к подошве утюга (рис. 6).
Защитный байпас расположен на выходе из насоса (Рис. 17) Если воду невозможно удалить (засорена труба), она возвращается в бак (зеленый).
Перевести
Перевести
Почти готово!
Теперь, когда мы знаем функции нашего устройства и его подмножеств, мы можем перейти к этапу ремонта со следующим уроком: «Паровые утюги, Шаг 3: общие проблемы»
Заключение
Теперь, когда мы знаем функции нашего устройства и его подмножеств, мы можем перейти к этапу ремонта с помощью следующего руководства: «Паровые утюги, Шаг 3: общие проблемы»
Отменить: я не завершил это руководство.
Еще 5 человек завершили это руководство.
Особая благодарность этим переводчикам:
Якоб Менерт
Анника Фалкер
Глаза Безумца
Джош
Эти переводчики помогают нам исправить мир! Хотите внести свой вклад?
Начать перевод ›
Автор
с 1 другим участником
Значки: 15
+12 еще значков
Команда
Трансформаторы напряжения в электрических цепях
Трансформаторы часто используются в электрических цепях для изменения напряжения электричества, протекающего по цепи. Катушки провода на каждой стороне трансформатора имеют разное количество витков, в результате чего выходное напряжение отличается от входного.
Нажмите на изображение, чтобы увидеть его в полном размере. .
Ссылки по теме:
Роль трансформаторов напряжения в наших электроэнергетических системах
Основы электрических цепей
Как космическая погода может повредить трансформаторы
Воздействие космической погоды на электроэнергетические системы
Трансформаторы (иногда называемые «трансформаторами напряжения») представляют собой устройства, используемые в электрических цепях для изменения напряжения электричества, протекающего в цепи. Трансформаторы можно использовать либо для увеличения напряжения (так называемое «повышение»), либо для уменьшения напряжения («понижение»).
Трансформатор — это просто кусок железа с парой намотанных вокруг него проводов, один из которых содержит гораздо больше витков, чем другой. Витки провода физически не связаны. Железный сердечник погружен в изолирующую масляную ванну, которая плохо проводит электричество.
Основным физическим процессом, лежащим в основе работы трансформаторов, является электромагнитная индукция. Если проводник, например медный провод, находится в изменяющемся магнитном поле, в проводнике будет протекать ток. Этот ток не будет постоянным, но также будет меняться. В качестве альтернативы, если присутствует изменяющийся ток, он будет создавать изменяющееся магнитное поле. Типичный ток, протекающий в наших домах и в распределительных сетях, меняет направление 60 раз в секунду. Вокруг каждого провода, по которому течет этот ток, создается магнитное поле.
Трансформатор работает только с цепями переменного тока. Изменяющийся переменный ток поступает в первичную обмотку провода в трансформаторе. Создается магнитное поле, сосредоточенное в железном сердечнике трансформатора. Вторичная катушка проводов (также проводников) намотана на железный сердечник, физически не касаясь первого набора проводов. Изменяющееся магнитное поле, создаваемое первой катушкой, воспринимается второй катушкой, и в этих проводах также начинает течь ток. Вторая катушка имеет гораздо больше витков провода и обеспечивает более высокое сопротивление току, чем первая катушка. Большее сопротивление означает, что большее падение напряжения (чем на первой катушке провода) возникает от одного конца катушки к другому. Поэтому низкое напряжение входит в трансформатор, а высокое напряжение выходит, или наоборот.
Трансформаторы — это пассивные устройства, они не добавляют мощности. Мощность равна произведению напряжения на силу тока. Если напряжение увеличивается, ток падает. Высокое напряжение и низкий ток выходят из трансформатора, несущего по линиям передачи почти такое же количество энергии, как и исходное низкое напряжение и высокий ток. Большинство трансформаторов работают с высоким КПД, при нормальных условиях передавая около 99% поступающей в них мощности. (Около 1% мощности теряется на нагрев трансформатора. )
Последнее изменение: 25 февраля 2009 г., Рэнди Рассел.
Вас также может заинтересовать:
Посетите наш интернет-магазин — минералы, окаменелости, книги, занятия, украшения и предметы домашнего обихода!…подробнее
Сила магнетизма заставляет материал указывать направление магнитные силовые точки. Это свойство означает, что сила магнетизма имеет направление. Как показано на схеме слева,…подробнее
По проводам могут течь два типа электрического тока: постоянный ток (DC) и переменный ток (AC). Постоянный ток (DC) все время течет в одном и том же направлении через электрическую…подробнее
Трансформатор не является источником питания. Он действует как рычаг для преобразования небольшого напряжения, толкающего большой электрический ток, в большое напряжение, толкающего небольшой электрический ток, или наоборот. Энергия…подробнее
«Штормы» космической погоды могут вызвать проблемы для систем, которые мы используем для производства и передачи электроэнергии здесь, на Земле. В экстремальных случаях крупные космические погодные явления могут даже привести к массовым отключениям электроэнергии в течение…подробнее
Электросети не рассчитаны на полный отказ и запуск всех сразу. Основная проблема заключается в том, что для производства энергии требуется энергия. Гидроэлектростанции, паровые и атомные электростанции требуют энергии…подробнее
Радиация может повредить электронные схемы и привести к неисправности электроники. Радиация может разрушать полупроводниковые материалы, используемые в электронике, сокращая срок службы электроники. ) полюс и в северный (магнитный) полюс. На планетах также могут быть признаки квадруполей…подробнее
Электрический утюг
Этот раздел взят из книги Э. С. Кина «Бытовая механика». Также доступно на Amazon: Mechanics Of The Household.
Изменения, внесенные в бытовую технику в результате более широкого использования электричества, принесли много нововведений, но ни одно из них не является более заметным, чем усовершенствование бытового утюга. Это был первый из бытовых отопительных приборов, получивший всеобщее признание, и его место в качестве бытового полезного средства прочно утвердилось.
Относительно высокая стоимость тепла, вырабатываемого за счет электроэнергии, в значительной степени уравновешивается в утюге высокой эффективностью его использования. В электрическом утюге тепло вырабатывается в том месте, где оно может быть использовано с наибольшей пользой, и передается на поверхность утюга с очень небольшими потерями. Из-за этого прямого применения эксплуатационные расходы лишь немного превышают другие методы обогрева.
Электрический утюг теперь стал частью оборудования каждой коммерческой прачечной, где электричество можно получить по разумной цене. Популярность электрического утюга обусловлена его чистотой и увеличением объема работы, которую можно выполнить с его помощью. Из-за экономии времени при смене утюгов и удобства помещения из-за более низкой температуры в нем совершается достаточно большее количество работы, чтобы с лихвой компенсировать более высокие затраты на тепло!
Электрический ток подведен к утюгу от сети дома по проводам, выполненным в виде гибкого шнура. Шнур присоединяется к электроламповому светильнику с помощью резьбовой пробки и соединяется с утюгом специальной насадкой, как указано буквами Р и Р на рис. 226. Подключение производится к патрону лампы накаливания в любом удобном месте. Единственная предосторожность, необходимая при подключении утюга, заключается в том, чтобы убедиться, что предохранитель и провода, образующие цепь, имеют размеры, достаточные для передачи величины тока, на которую рассчитан утюг. Как поясняется ниже, плавкий предохранитель, являющийся частью электрической цепи каждого дома, и проводники, образующие цепь нагревателя, должны иметь достаточный размер для передачи необходимого тока без нагревания материала.
Шнур соединяется с розеткой в точке P, и включается ток. Он соединен с утюгом с помощью детали R, изготовленной из непроводящего и жаропрочного материала и предназначенной для контакта с выводами нагревателя с помощью двух латунных заглушек, которые изолированы от корпуса утюга и позволяют легко подключать электрические контакт. Контактные штекеры показаны на рис. 227. Для электрического соединения контактный элемент просто надевается на штекеры, где он удерживается на месте за счет трения. В инструкциях, прилагаемых к утюгу при покупке, рекомендуется использовать насадку для отключения тока. Причина этого – вспышка, сопровождающая разрыв цепи при отключении в розетке. Эта вспышка на самом деле представляет собой небольшую электрическую дугу, которая образуется при разрыве цепи и сжигает выключатель в месте отключения. Образующаяся при этом дуга прожигает контакты в выключателе, и он вскоре разрушается. Деталь крепления выдержит этот износ с большей готовностью, чем гнездовой выключатель, и, следовательно, предпочтительнее для отсоединения. Утюги часто снабжены специальным переключателем для обслуживания, необходимого в утюге.
Рис. 226. — Электрический утюг и его насадки.
Спиральная пружина, прикрепленная к шнуру крепления, предотвращает его перекручивание во время использования и, таким образом, разрыв токопроводящих проводов. Шнур крепления изготовлен из многожильных проводов, что делает его гибким. Пряди тонкой медной проволоки изготавливаются в соответствии с номерами калибра, которыми обозначаются различные сечения проволоки. При использовании постоянное движение утюга приводит к перекручиванию шнура и, таким образом, к разрыву прядей. Это действие наиболее выражено в месте присоединения шнура к утюгу. По этой причине спиральная пружинная проволока окружает шнур на небольшом расстоянии над соединительным элементом. После длительного использования шнур может порваться в этом месте. Обычно это можно исправить, отрезав концы шнуров и установив новые соединения в соединительной детали. При использовании утюга провисший участок шнура не мешает работе с помощью спирального провода S, который соединяется со шнуром в любом удобном месте.
Рис. 227. — Электрический утюг с указанием положения нагревательного элемента и контактных штекеров.
Электрические утюги бывают различных стилей и форм, механизм каждого из которых обладает определенными преимуществами, но все они снабжены одними и теми же основными частями, главным из которых является нагреватель с электрической насадкой. На рис. 228 очень ясно показана конструкция примера, в котором внимание обращено на достоинства, которые требуются в особенно исправном железе. На рис. 288 также показана форма нагревательного элемента, которая распознается в утюге.
На рисунке нагреватель изготовлен из витков резистивной проволоки, намотанной на подходящий каркас из слюды. Нагревательный элемент изолирован от корпуса утюга листами слюды, этот материал является отличным изолятором и не подвергается существенному воздействию тепла, которому он подвергается. Резистивная проволока, из которой состоит элемент, специально подготовлена для сопротивления коррозионному действию, обычному для металла при нагревании на воздухе. Форма элемента такова, что позволяет наименьшее движение витков проволоки — при их постоянном нагреве и охлаждении — что позволяет различным шпилям соприкасаться и, таким образом, изменять сопротивление. Если бы шпили проволоки сошлись, ток шунтировался бы через контакт, и сопротивление элемента уменьшилось бы. Эффектом такого уменьшения сопротивления было бы увеличение тока и соответствующее увеличение тепла. В ней, как и в электрической лампе, и во всех других электрических цепях ток, напряжение и сопротивление подчиняются условиям закона Ома.
Рис. 228. — Утюг электрический нагревательный элемент.
Утюги разных размеров, конечно же, требуют разной силы тока. 6-фунтовый утюг, который обычно используется для работы по дому, потребляет около 5 ампер тока при напряжении 110 вольт. Количество электроэнергии, которое должен потреблять утюг, обычно указано на паспортной табличке производителя. Это определяется количеством вольт и ампер тока, которое рассчитано на использование утюга. Например, утюг может иметь маркировку, Вольт 105-115, Ампер 2-3. Это указывает на то, что утюг предназначен для использования в цепях с электрическим напряжением от 105 до 115 вольт и что нагреватель потребляет от 2 до 3 ампер тока, в зависимости от напряжения.
Для оценки стоимости эксплуатации такого утюга необходимо определить количество ватт потребляемой электроэнергии. Количество ватт энергии, выработанной при любых условиях, будет произведением вольт на ампер. Предположим, что в приведенном выше примере утюг использовался в цепи 110 вольт. В этом случае сила тока, необходимая для поддержания утюга горячим, составит 2,5 ампера. Произведение этих двух качеств, 110 х 2,5, составляет 275 Вт. Если стоимость электроэнергии составляет 10 центов за киловатт-час (1000 ватт), то стоимость эксплуатации утюга составит 9 центов.0037
275 / 1000 X 10 центов = 2 3/4 цента в час.
Поскольку электрическому утюгу требуется гораздо большее количество тока, чем обычно требуется для обычного освещения, цепи, в которой он используется, следует уделять больше внимания. Провода должны быть достаточно большого размера, чтобы без нагрева пропускать ток, необходимый для его работы. Эта тема будет обсуждаться позже, но здесь уместно обратить внимание на необходимость схемы, подходящей для требуемого тока. Если утюг, требующий 5 ампер тока, подключить к цепи, рассчитанной только на 3 ампера, то проводящие провода будут перегреваться, что может привести к серьезным последствиям.
Smart Switch Box для электрического утюга
— Реклама —
Количество интеллектуальных устройств растет день ото дня, поэтому старый, прочный железный ящик должен быть более интеллектуальным. Ящик для утюга содержит простой резистивный нагреватель и термостат для контроля температуры утюга в зависимости от ткани. Иногда неправильное обращение с железным ящиком может привести к серьезным пожарам. Вот умный способ управлять железным ящиком, включая и выключая его в нужное время.
Посмотреть это видео на YouTube
Датчики движения и положения используются для обнаружения движения и положения (вертикального или горизонтального) ящика для утюга соответственно. Железный ящик включается только тогда, когда он находится в движении во время глажки. Когда он находится в вертикальном положении, он выключается. Разведенный на макетной плате авторский прототип показан на рис. 1.
Рис. 1: Авторский прототип умного электроутюгаСхема и работа
— Реклама —
Как показано на рис. 2, схема, построенная на плате Arduino Uno Board1, включает модуль реле с одним переключением MOD1, модуль MPU6050 MOD2, модуль ртутного переключателя наклона MOD3, источник питания 12 В и несколько других компонентов. Блок-схема показана на рис. 3.
Рис. 2: Принципиальная схема Выход подключен к одноканальной релейной плате, которая подключается к 3-контактной электрической розетке для подключения к электроутюгу. Переключатель обхода используется для обхода релейной платы, когда интеллектуальные действия не требуются. Источник питания 12 В используется для питания платы Arduino.
Модуль акселерометра и гироскопа
Модуль акселерометра и гироскопа MPU6050 имеет восемь контактов, но только пять контактов используются для взаимодействия с платой Arduino Uno в этом проекте. Модуль представляет собой микроэлектромеханическую систему (МЭМС) с 3-осевым акселерометром и 3-осевым гироскопом внутри. Это облегчает вычисление ускорения, скорости, ориентации, смещения и многих других параметров, связанных с движением системы или объекта. Модуль MPU6050 показан на рис. 4.
Рис. 4: Модуль MPU6050 MPU6050 работает от источника питания от +3В до +5В. В этой схеме он подключен к контакту +5V Arduino Uno. Его контакты последовательных часов (SCL) и последовательных данных (SDA) используются для связи I2C между модулем и Arduino Uno для обеспечения тактового импульса и для передачи данных соответственно. Контакт прерывания (INT) Arduino — это выходной контакт, используемый для указания того, что новые данные доступны для чтения из MPU6050.
Модуль MPU6050 размещается внутри или снаружи железного ящика в подходящем месте. Для подключения модуля к Arduino Uno используется пять проводов. Всякий раз, когда ящик для утюга перемещается во время глажки, данные о положении изменяются в соответствии с движением ящика для утюга в разных направлениях. Изменения анализируются в плате Arduino Uno и, согласно программе, на выходное реле подается питание и включается электроутюг.
В этом проекте положение утюга отслеживается в направлениях x, y и z. Когда обнаруживается изменение положения или направления, реле включается. Данные из MPU6050 считываются Arduino Uno с задержкой в одну секунду. Если положение или направление ящика для утюга вряд ли изменится в течение одной секунды во время глажки, вместо этого может быть предоставлена двухсекундная задержка. Задержку можно изменить, изменив значение «i» в программе.
Выходные выборочные значения (x, y, z) MPU6050, полученные в последовательном мониторе, показаны на рис. 5.
Рис. 5. Примеры выходных значений модуля MPU6050Модуль ртутного переключателя наклона, показанный на рис. 6, может определять, когда он наклонен под углом. Это работает, потому что шарик ртути затекает в зазор между двумя электродами и замыкает цепь, когда модуль наклонен под углом. Переключатель имеет контакты для Gnd, Vcc и Output. Его рабочее напряжение составляет 5В.
Рис. 6: Переключатель наклона MercuryПереключатель наклона должен быть размещен в ящике для утюга таким образом, чтобы он выключался, когда утюг находится в вертикальном положении. Три контакта модуля должны быть расширены до схемы.
Однополюсная, двухпозиционная (SPDT) высокоуровневая плата реле переменного тока, показанная на рис. 7, может управляться напрямую через микроконтроллер и переключать до 10 А при 250 В переменного тока. Входы релейного модуля изолированы от сети 230 В для защиты чувствительных цепей управления. Выходные контакты реле подключены к 3-контактной электрической розетке 250 В, 6 А.
Фаза 3-контактной электрической розетки подключена к нормально разомкнутому (НО) контакту выходного контакта реле. Нейтраль от сети подключается к общему (COM) контакту релейного модуля. Дополнительный электрический переключатель SPST на 6 А (S1), подключенный к НО и нормально замкнутым (НЗ) клеммам, действует как обходной переключатель, когда интеллектуальное переключение не требуется.
В таблице показаны контакты между платой Arduino Uno и различными модулями в проекте. Arduino Uno — это плата микроконтроллера на базе 8-битного микроконтроллера ATmega328P, которая очень проста в использовании и интерфейсе. Используйте источник питания 12 В, 1 А SMPS для питания платы Arduino Uno.
Программное обеспечение
Работа схемы осуществляется через программу, загруженную во внутреннюю память Arduino Uno. Программа/скетч (ironbox.ino) написана на языке программирования Arduino. ATmega328P на Arduino Uno поставляется с предварительно запрограммированным загрузчиком, который позволяет пользователям загружать в него новый код без использования периферийного аппаратного программатора.
Arduino IDE используется для компиляции и загрузки программы. Эскиз является сердцем системы и выполняет все основные функции. Программа проста и легка в понимании. Комментарии даются в конце каждой командной строки. На рис. 8 показана блок-схема программы.
Рис. 8: Блок-схема программы интеллектуального распределительного устройстваПри инициализации входных и выходных контактов платы Arduino используются следующие функции и библиотеки.
Последовательный.начало(). Устанавливает последовательную связь между платой Arduino Uno и другим устройством через USB-кабель. Это позволяет двум устройствам обмениваться данными с использованием последовательного протокола. Здесь последовательная связь используется только для считывания данных с MPU6050 через Arduino Uno на экран. Отображаемые данные позволяют нам узнать изменения значений во время движения железного ящика. Примерные значения показаны на рис. 5.
#include
#include
mpu6050.update(). Мы должны выполнить mpu6050.update(), чтобы получить все данные из MPU6050.
В коде есть несколько важных переменных. Переменная value_1 суммирует значения углов в трех направлениях одновременно и передает абсолютное значение (знак минус не учитывается). Точно так же переменная value_2 суммирует значения углов в трех направлениях в другой момент времени и передает абсолютное значение.
Переменная «diff» содержит разницу значений value_1 и value_2. Когда железный ящик неподвижен, значение diff будет равно нулю или близко к нулю. На основе значения переменной diff определяется движение железного ящика. Значение «i» используется для обеспечения некоторой задержки выключения реле после того, как железный ящик не будет обнаружен.
Сборка и испытания
Закрепите электрическую розетку 6 А, 250 В на подходящей пластиковой коробке. Поместите всю схему, включая Arduino Uno, источник питания 12 В SMPS и модуль реле, в пластиковую коробку. Модуль MPU6050 и модуль ртутного переключателя наклона следует размещать внутри ящика для утюга с соответствующей ориентацией, чтобы определять вертикальное и горизонтальное положение ящика для утюга.
Рис. 9: Детали предлагаемой конструкции Используйте 6-жильный мягкий кабель для подключения (общая земля и общие выводы 5 В, SDA, SCL, INT модуля MPU6050, вывод сигнала модуля переключателя наклона) к модулю Arduino Uno, который заключен в пластиковую коробку.
