Диагностический разъем ваз 2109. Диагностический разъем ВАЗ 2109: расположение, распиновка и особенности использования

Полный контроль приводит к тому, что стабильная работа автомобиля полностью зависит от электронных систем. Иногда отказ одной из систем может привести к тому, что исправное авто может не завестись. Для предупреждения подобных ситуаций делается компьютерная диагностика. Она предназначена обнаружить неисправности в электронной системе для их последующего устранения.

Вся информация поступает на электронный блок управления, где она хранится и обрабатывается. Для проведения диагностики необходимо подключить специальное диагностическое оборудование. Для его подключения на автомобилях устанавливается диагностический разъем.

Желательно диагностировать свой автомобиль в профилактических целях несколько раз в год.

Кроме того, диагностика выполняется, если загорается индикатор ошибки двигателя (check engine) на приборной доске или возникают какие-то проблемы с двигателем. Причина может быть в датчиках или электронике (автор видео — Павел Мастер).

Диагностическое оборудование

Перед покупкой сканера для диагностики следует уточнить, какой ЭБУ установлен на автомобиле.

Существующие диагностические адаптеры можно разделить на следующие группы:

1. USB- сканеры. В их основе лежит преобразователь COM-USB (RS232). Основной их недостаток — что они работают только с программным обеспечением для ПК. Кроме того, они больших размеров и ограничены длиной кабеля.

   USB-сканер с диском

2. Bluetooth-сканеры. В их основе используется микрочип ELM327. Они небольших размеров, для подключения не нужен шнур. Могут быть оборудованы кнопкой включения. К ним можно подключить большое количество устройств: планшет, ноутбук, смартфон, компьютер и др. устройства. Если в компьютере отсутствует bluetooth-модуль, можно купить USB-Bluetooth адаптер. Преимущество этих сканеров, что они не требуют установки драйверов.

   Bluetooth-адаптер для авто

3. Wi-Fi-сканеры предназначены для подключения устройств на базе iOS. К ним относятся iPhone, iPad или iPod. При этом они могут работать с устройствами, имеющими другую платформу: PC, Windows mobile/CE, Android, Windows mobile/CE. Они могут иметь разные размеры, кнопку включения. Кроме того, у них больше радиус действия, чем у bluetooth-сканеров.

   Автомобильный Wi-Fi-сканер

Большинство моделей ВАЗ оснащены блоками управления с К-линией. Поэтому лучшим выбором является диагностический адаптер VAG-COM или диагностический адаптер K-Line.

Руководство по компьютерной диагностике

Буквально несколько лет назад компьютерную диагностику можно было провести только в автосервисе. В настоящее время самодиагностика ВАЗ доступна любому водителю. Для ее проведения на ВАЗ необходим компьютер, планшет или ноутбук, диагностический адаптер.

Для подключения адаптера необходимо наличие диагностического разъема (колодки). Он в обязательном порядке присутствует в автомобилях ВАЗ 2109 инжектор, а также других моделях с инжекторным двигателем. K-Line адаптеры VAGCOM напрямую подключаются к электронному блоку управления через 16-типинтовый диагностический разъем (колодку) OBD-II. На некоторых моделях установлен разъем 12 pin, который несовместим с адаптером. В этом случае необходимо приобрести дополнительно переходник или K-Line сканер с корпусом OBD1 (GM12).

Главное при проведении компьютерной диагностики — правильно подключить сканер к диагностическому разъему машины. Для этого необходима распиновка колодки.

После подключения считываются основные сигналы и информацию об узлах и системах автомобиля можно прочитать. Для считывания информации необходимо специальное программное обеспечение, которое можно скачать в интернет ресурсах либо оно прилагается к адаптеру.

Для проверки необходимо вставить адаптер в диагностический разъем ВАЗ. В основном диагностические разъемы на автомобилях ВАЗ расположена под торпедой.

Но для разных моделей месторасположение отличается:

• на ВАЗ 2109, 2108 с инжектором — под вещевой полкой;
• на ВАЗ 2115 — под прикуривателем;
• на Лада Приора — за бардачком;
• на Лада Калина — над прикуривателем;
• на ВАЗ 2110, 2111, 2112 — с правой стороны от рулевой колонки.

По времени проверка не занимает много времени. С одной стороны адаптер подключается к ЭБУ машины, с другого конца провода находится вход USB, к которому подключается персональный компьютер или ноутбук. Программа, предлагающаяся к сканеру, обычно записана на CD-диск. Она без проблем устанавливается на компьютер.

Интерфейс русифицирован, поэтому настройки выполнить может даже неопытный пользователь. Расшифровку кодов можно найти в приложении к диагностическому оборудованию. Расшифровав коды ошибок, можно самостоятельно выполнить диагностику.

K-Line адаптер позволяет:

• получить данные датчиков в цифровом и графическом виде;
• считывает коды ошибок, хранящиеся в контроллере, и дает возможность удалить ненужную информацию;
• адаптировать работу некоторых механизмов;
• кодировать блоки управления с возможностью активировать и отключать ряд функций;
• устанавливать сервисные интервалы;
• проверять работу некоторых узлов и систем.

Заключение

Умение проводить компьютерную диагностику своими руками дает уверенность в исправности собственного автомобиля и позволяет сэкономить значительную сумму денег на посещении СТО. Правда, для этого необходимо знать устройство механизмов и узлов автомобиля, чтобы обнаружив неисправность, уметь ее устранить.

 Загрузка …

Видео «Самодиагностика автомобиля ВАЗ»

В этом видео демонстрируется, как выполнить диагностику авто своими руками.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (85.71%)

Нет (14.29%)

Диагностическая колодка ваз 2109

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.

Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)

На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

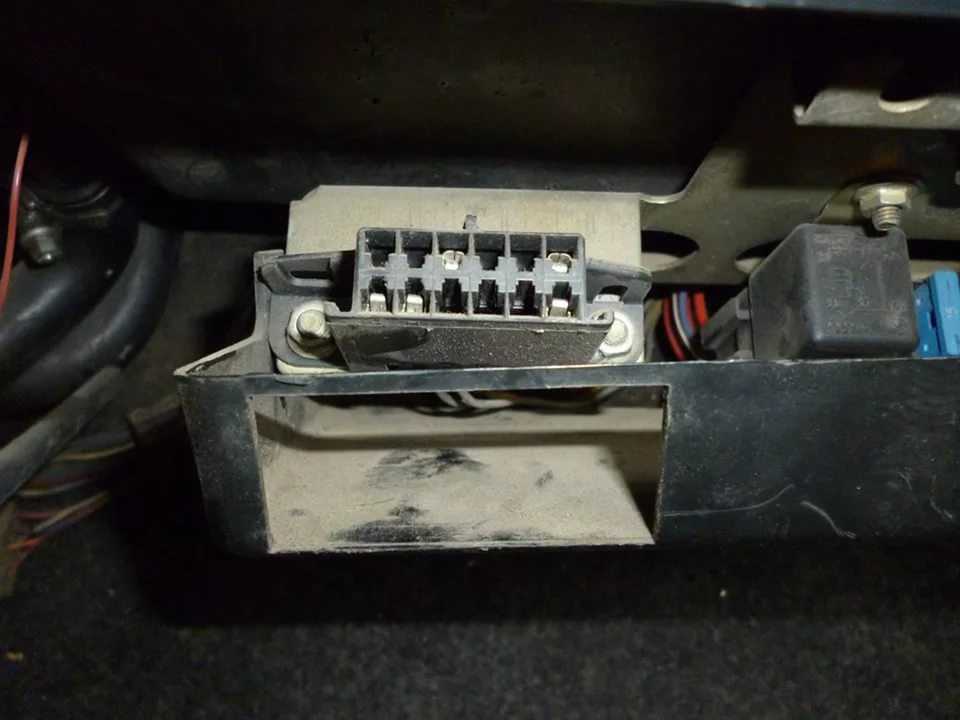

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.

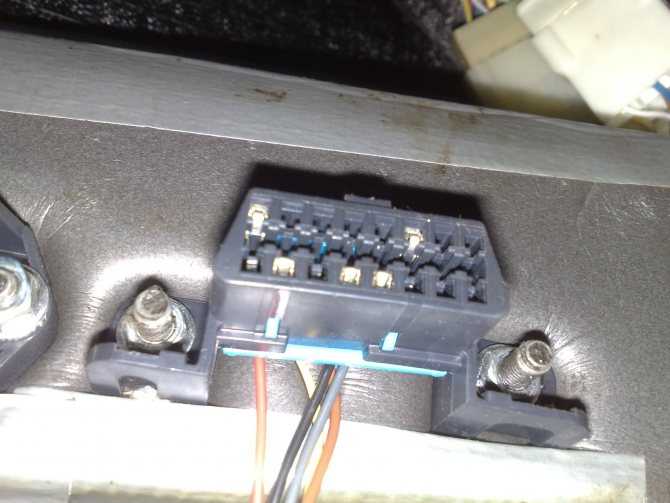

Диагностический разъем ВАЗ для моделей после 2002 г., имеющих OBD-II разъем

B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание +12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ

H — 12V. Постоянное c АКБ через предохранитель
A — GND
B — L-Line
M — K-Line
G — Управление топливным насосом.

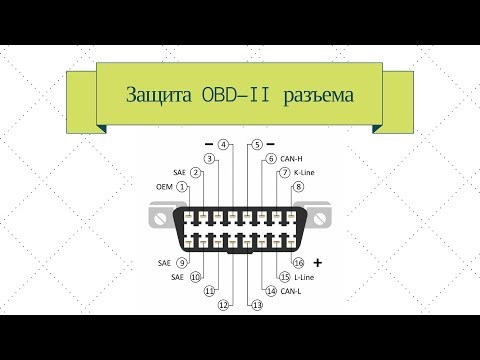

Диагностический разъем ЕВРО 3

2 — J1850 Bus+
4 — Chassis Ground
5 — Signal Ground
6 — CAN High (J-2284)
7 — ISO 9141-2 K Line 14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ
ВАЗ 2109 Высокая панель — за центральной консолью.
ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком.
Шевроле-Нива — OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления.
ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.
ВАЗ 21126 «Приора» — за «бардачком».

Статья архивная. 2001 – 2003 год.

Для подключения автомобиля к персональному компьютеру необходимо приобрести или изготовить интерфейс связи между СОМ – портом и диагностическим разъемом K‑LINE .

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что – то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты – от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме – разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K‑Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. На этом месте предполагалось, видимо, заглушка,но… Для восстановления связи нужно просто установить перемычку между контактами 9 – 1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке.

Диагностический разъем ГАЗ.

1 + 12 V
2 + 12 V от АКБ
10 L‑Line
11 K‑Line
12 Масса

Диагностический разъем ВАЗ

Местонахождение диагностических колодок

ВОЛГА – под капотом, на стенке моторного отсека, на стороне пассажира
ВАЗ 2110 – справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель – на полке под «бардачком», рядом с ЭБУ

Разъем для подключения диагностического оборудования к автомобилям ВАЗ (старого типа, аналог GM)

Для подключения диагностического оборудования к колодке можно воспользоваться штыревым контактом соответствующего диаметра, но гораздо удобнее изготовить специализированный разъем.

Данная конструкция была разработана НПП НТС для подключения своего диагностического оборудования. В несколько измененном виде данные разъемы можно встретить на авторынках Тольятти. Данный чертеж был выполнен и предоставлен ©AIST

Разъем, изображенный на фотографии можно приобрести в Тольятти на авторынке «Пламя». Он довольно качественно изготовлен и имеет одно несомненное преимущество – наличие довольно большого объема свободного места. Я, например, без труда уместил в нем адаптер k‑line. Получился компактный адаптер для ноутбука.

А вот такую колодку подключения к разъемам диаоностики можно заказать в он-лайне на сайте тольяттинской фирмы ЗАПЧАСТЬ – СЕРВИС . Колодка представляет собой пластмассовый двухсторонний разъем, с одной стороны которого подключение к штатной ВАЗ-овской колодке диагностики, с другой – OBD II. Я уже неоднократно их заказывал, доставка бандеролью (в Волгоград) в течении недели.

Как самому смастерить разъемы для подключения к диагностическим разъемам? Своим опытом по изготовлению делится Sany 77 – скачать подробную инструкцию

Теперь немного о шнуре. НПП НТС, например, комплектует свои адаптеры KR‑ 2 3 ‑х проводным жгутом длиной 5 метров, по двум подается питание («+» и «-» с АКБ, кроколилы) и один неэкранированный сигнальный провод, подсоединяемый в колодке к контакту «М». При самостоятельном изготовлении шнура нужно иметь ввиду, что при использовании качественного экранированного провода длину можно нарастить до 15 м, и то, что система с отдельной подачей питания выбрана из-за того, что в старых типах проводки не подавалось питание на колодку диагностики – в настоящее время можно все подключать непосредственно к колодке. На фотографиях изображены «сменные» шнуры для ВАЗ и ГАЗ с питанием адаптера с колодки диагностики.

И, несомненно, самым удобным в эксплуатации при использовании ноутбука является колодка со встроенным адаптером К‑Line. Адаптер, изображенный на фотографии слева активно используется для диагностики и работы с инженерным ЭБУ J 5 On-line tuner совместно с ноутбуком IBM Thinkpad P‑II/ 366 . Диагностическую колодку такого типа можно найти в Тольятти, рынок «Пламя» или сделать самому.

В заключение приведем распиновку адаптеров:

1 . Самого популярного K‑Line от chiptuner.ru – она полностью соответствует распиновке адаптера KR‑ 2 от НПП НТС: 2 ‑K-Line, 4 , 5 + питания, 8 , 9 – GND.

2 . Адаптер K‑Line v. 1 . 7 : 9 ‑pin от Автоэлектрика: 1 – K‑Line, 4 – масса K‑Line, 5 – масса питания, 8 – плюс питания.

3 . Адаптер K‑L-Line v. 2 . 1 (и от USB K‑L-Line) от Автоэлектрика: 1 , 14 – K‑line; 13 , 25 L‑Line; 17 , 18 + 12 V; 21 , 22 GND; 3 – J 1850 Bus+

Диагностический разъем ваз-2112 старого и нового образца: распиновка, где находится?

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

• не включается какая-либо передача;
• при переключении передач появляются шумы, рывки, пробуксовки;
• повышенный расход топлива;
• обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ.

Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются.

После этого необходима повторная инициализация.

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;

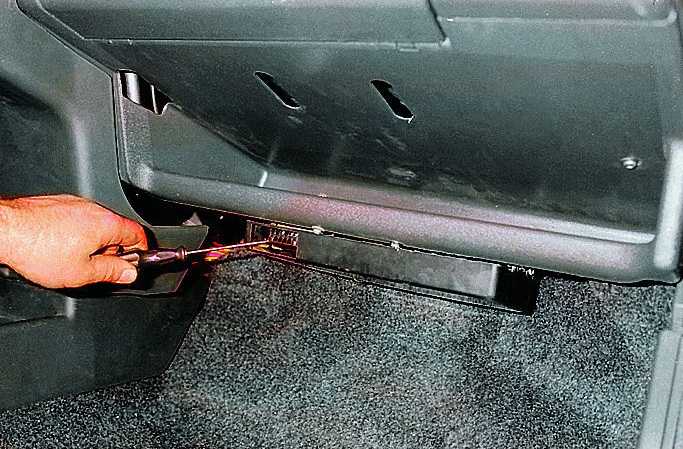

• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;

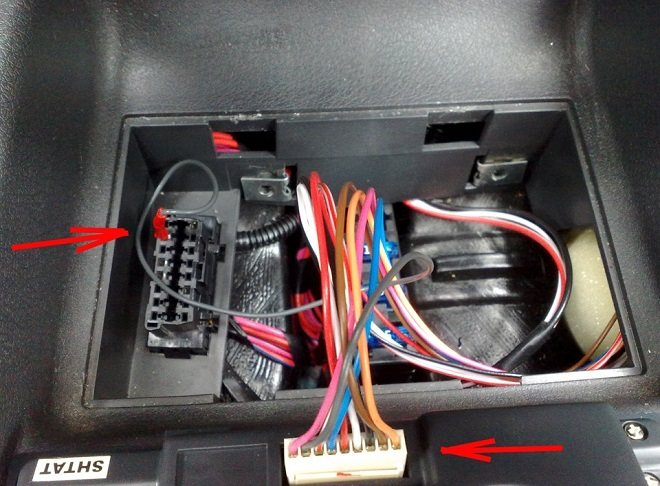

• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Рекомендуем: Хлопки в глушителе — как исправить самому?

Почему не работает прикуриватель ВАЗ-2112

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

• DOS;
• Windows;
• MacOS;
• Linux;
• PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Коды ошибок

Как прочитать ошибки?

Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

1. Кабель K-line.

   Кабель K-line для подключения ноутбука к автомобилю

2. Ноутбук или планшет.
3. Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем.

Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.

1 на русском языке для ELM327.

Электрическая схема ВАЗ-2112

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считывания необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Коды ошибок

Диагностику и прошивку ЭБУ рекомендуется делать при снятом бортовом ПК

Теперь расшифруем коды всех ошибок ЭБУ, которые могут выскочить при подключении бортового компьютера автомобиля к ноутбуку или планшетному ПК: 0102 — Низкий уровень сигнала датчика массового расхода воздуха 0103 — Высокий уровень сигнала датчика массового расхода воздуха 0112 — Низкий уровень датчика температуры впускного воздуха 0113 — Высокий уровень датчика температуры впускного воздуха 0115 — Неверный сигнал датчика температуры охлаждающей жидкости 0116 — Неверный сигнал датчика температуры охлаждающей жидкости

Электрическая схема ВАЗ-2112

Как прочитать ошибки?

Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

1. Кабель K-line.

   Кабель K-line для подключения ноутбука к автомобилю

2. Ноутбук или планшет.
3. Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля при помощи ноутбука

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считывания необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Расположение разъема для подключения к ЭБУ

Возможный вариант расположения разъема для подключения к ЭБУ

Многие автолюбители делают ошибку при работе с программным обеспечением, поскольку они «обнуляют» не сами ошибки, а все программное обеспечение, таким образом, остается только оболочка ПО автомобиля. После таких действий, обычно, автомобиль может не запуститься и требуется программная настройка оборудования или замена всего программного обеспечения в целом. Поэтому, рекомендуется в данном случае обращаться на автосервис, где сделают все правильно.

Где находится диагностический разъём ВАЗ-2112: фото и видео

На любом автомобиле ВАЗ-2112 предусмотрена система самостоятельной диагностики неисправностей, которая может без посещения станции технического обслуживания сообщить владельцу о наличии какой бы то ни было неисправности.

Подобная система работает по средством подключения к ней специального диагностического оборудования и дальнейшим считыванием, и расшифровкой ошибок.

Когда требуется диагностика?

Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов. Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ.

Ошибка указана стрелкой.

Где находится разъём?

Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.

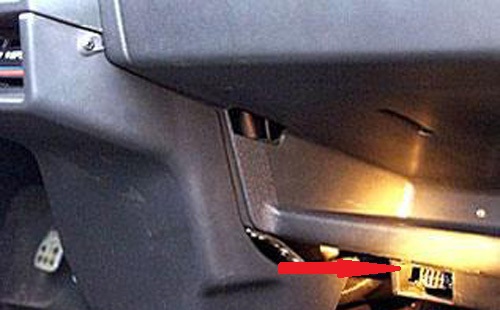

Расположение диагностической колодки указано стрелкой.

Отмечен стрелочкой

Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.

Особенности разъёма для диагностики

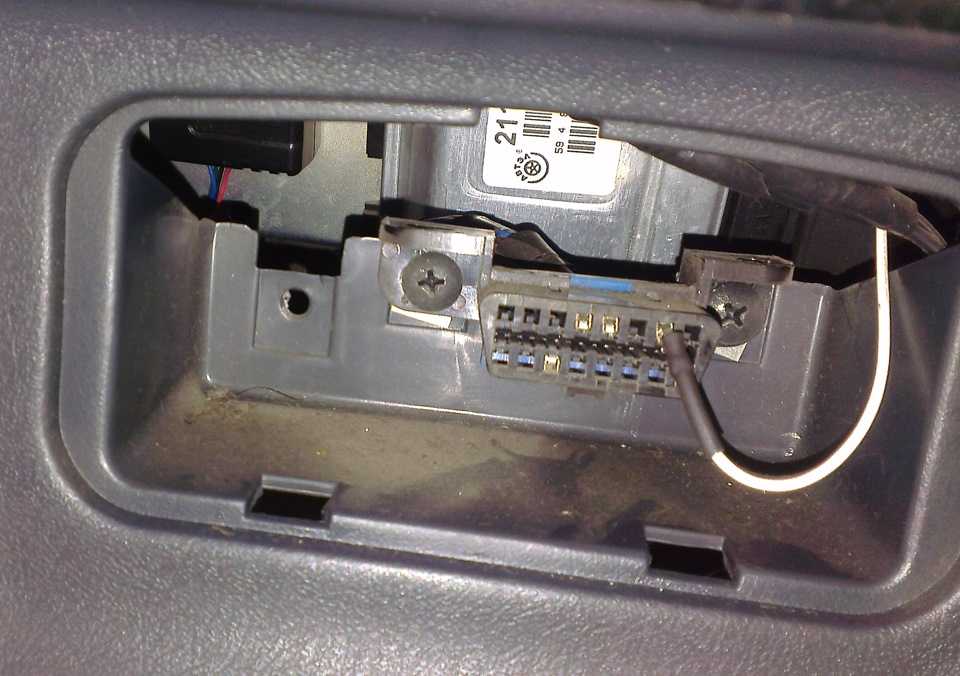

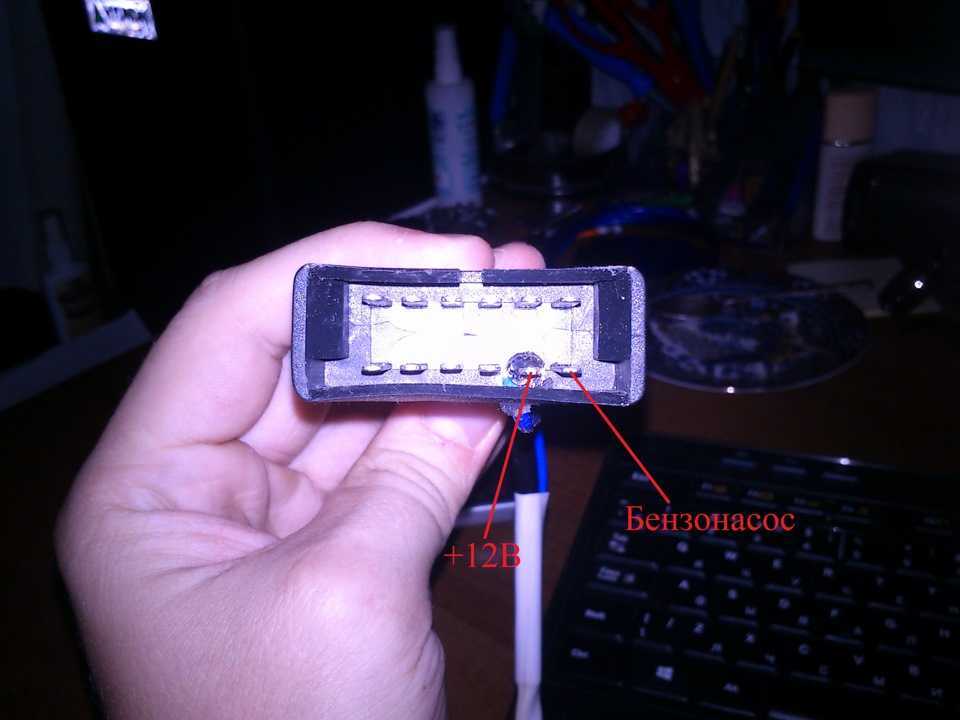

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

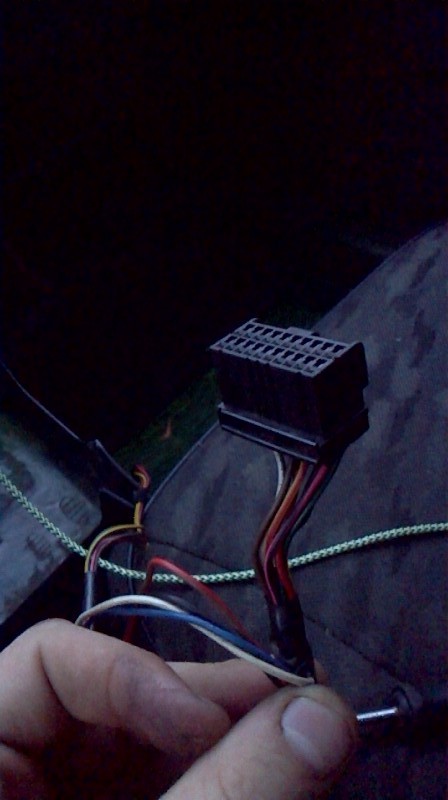

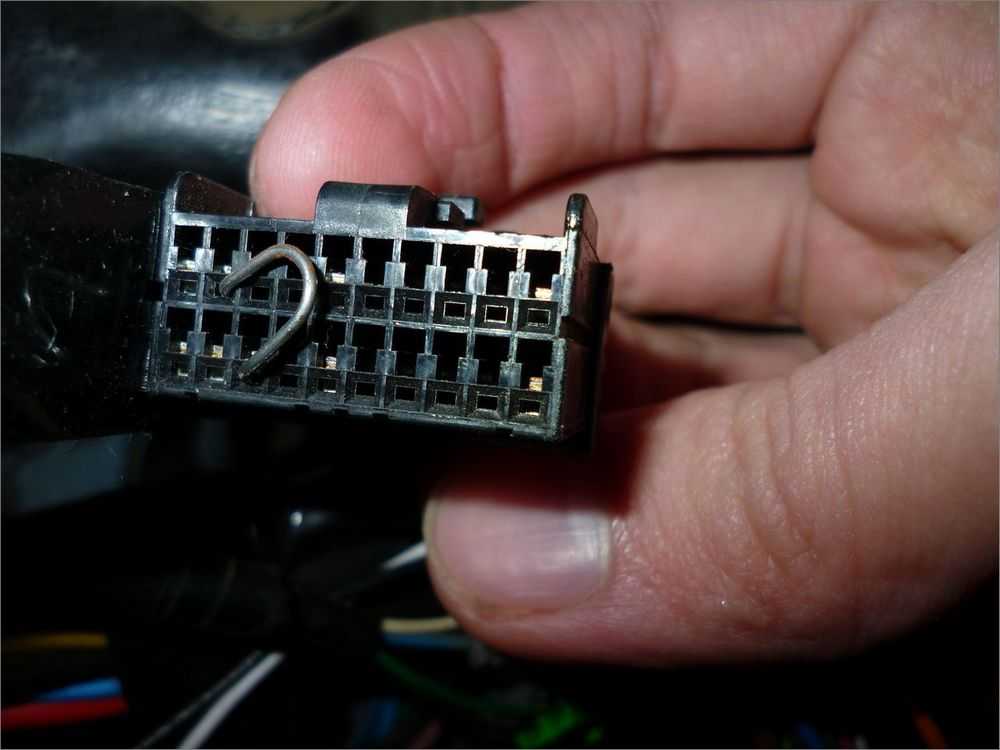

Мастерим проводки

Можно ещё бросить отдельно провод, но это «колхозно».

Схема подключения 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру другой ракурс

Источник: https://carfrance.ru/gde-naxoditsya-diagnosticheskij-razyom-na-vaz-2112/

k-линия ваз — DRIVE2

Многие автовладельцы ваз 2108-2112инж мучаются с вопросом k-линия, установки борт компьютера и с проблемой, когда на экране борт компьютера выходит надпись *Нет сигнала*.В свое время я тоже мучился с этим вопросом, облазил все форумы, сайты, голова была кругом от нелепых советов, да через чур умных речей .

Проблема состояла в следующем, был приобретен мной авто ваз 2112 на котором был установлен борт.компьютер.Это хорошо когда на авто стоит бк.

и когда он работает), но у меня была проблема что при выборе параметров информации, показании на экране появлялась надпись -Нет сигнала!-это очень огорчало( Ведь борт комп это незаменимый помощник диагностики и состояния автомобиля для водителя. Речь идет о бортовых комп Штат, Гамма и др для старого образца панели приборов 2110-12.

Но также можно рассматривать вариант и других борт комп, которые надо связать с k-линия диагностической колодкой 12 или 16(OBD 2) разъемной колодкой.На форумах и на сайтах описывают К-линия по разному, номер в колодке в реальности не совпадает, я опишу как на самом деле найти k-линия.

Для этого нам понадобится крестовая отвертка или головка на 8,все зависит как прикреплена диагностическая колодка.Данная статья будет посвящена провод к-линия, где она ?какая она?Поиск на форумах не всегда бывает удачным, ведь колодки разные и иногда и провода расположены в других разъемах.

Чтобы 100% найти к-линию надо искать ее в колодке диагностики сняв его или найти провода сзади колодки, кому как удобно.На примере будет автомобиль ваз 2108 инжектор, с панелью приборов ваз 2114 ,12 разъемная колодка.Разницы нет какая у вас колодка 12 либо 16ти разъемная, провод один и тот же в обоих случаях, так же нет разницы какой у вас авто ,2108 до 2112 , колодка соединения борт комп одинакова

здесь колодка под полкой

вот сама колодка в корпусе

у меня корпус пальцем можно приоткрыть вниз, если у вас нет, то крестообразной отверткой ослабьте саморез с права на крышке

по идее, если вот так смотреть на колодку то к-линия это разъем- нижний ряд, последний разъем в ряду

но как я писал у всех по разному, поэтому снимаем колодку, но для начала скидываем провод Минус с аккумулятора

выдвигаем (тянем)вперед

перед нами колодка, обратите внимание на провода, видите провод желто-черный?вот он нам и нужен, это и есть к-линия!толко не спутайте с желто-красным)))

вот вид сзади, я думаю все понятно . Видно куда введет желто -черный провод(к-линия)Также она обозначается под латинской буквой М в диагностической колодке

под цифрой 4,это и есть диагностическая колодка и рядом видим провода, смотрим и видим что желто-черный провод М

а вот сама колодка(штекер) на бортовой компьютер

вид сзади.Видите розовый провод с черной полоской, ближе к указательному пальцу?этот провод я вставил сам, этот разъем может быть пустым, вот от сюда и тянем провод на диагностическую колодку, на к-линия

видите куда упирается лезвие отвертки?вот оттуда и тянем провод на диагностическую колодку

описание проводов, их назначение, цвет.Вид со стороны проводов!Внимательно!

вот таким образом я подсоединил к-линия, главное найти желто черный провод)))

пишут, что можно и к сине-серому проводу подключится, но я выбираю делать как указано в книжке эл.схема ваз.Я надеюсь эта статья поможет людям, кто как и я сталкивался с проблемой данного вида. Всем удачи)

Источник: https://www. drive2.com/b/741520/

Ваз старый разъем диагностики

Распиновка диагностического разъема старого образца OBD 1 (GM-12) автомобилей ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 для подключения к кабелю USB-KKL если нет переходника.

Подключение (распиновка) кабеля OBD-2 USB-KKL для подключения к разъему старого образца OBD-1 (GM-12) к автомбилям ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 без переходника.

Так же, при желании, можно купить переходник с OBD2 на OBD1 (GM12) ВАЗ 16pin здесь Тогда процесс соединения USB-KKL, ELM327 или другого OBD2 адаптера c OBD-1 (GM-12) пойдет намного быстрее

Где находится диагностический разъем 2114

Диагностический разъем ваз 2114 необходим для подключения бортового компьютера. Такое устройство пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.

В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Внимание! Необходимый разъем может прикрываться декоративной панелью.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

1. Проводится соединение метрового провода со вторым контактным разъемной колодки.
2. Второй конец конец проводится к диагностическому разъему.
3. Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
4. Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

КАК ПОЛЬЗУЮТСЯ ТАКИМИ УСТРОЙСТВАМИ: КРАТКАЯ ИНСТРУКЦИЯ

Для устанавливаемых устройств, прилагается инструкция для штатного бортового компьютера ВАЗ 2114. Она подробно информирует и инструктирует владельцев машин о том, что нужно делать в той или иной ситуации. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для грамотного его использования необходимо:

• Эти trip computer представляют собой весьма сложные электронные устройства, наделённые способностью исполнять более чем 500 различных функциональных обязанностей. Всё это требует от водителя тщательного изучения этого устройства. Инструкция по эксплуатации помогает в этом. Её хорошо изучать при включенном информационном табло;
• Больше всего внимания при изучении, следует уделить значкам и символам аварийных команд.
• Приборная панель имеет кнопки, которыми управляется работа БК ВАЗ 2114. Нужно изучить и запомнить правила работы с ними.

Заучивать все возможные коды ошибок, отображаемые на информационном табло не имеет смысла. Их не нужно как в школе рассказывать наизусть. Мы живем в век интернетных технологий, найдите обозначение этих кодов ошибок, распечатайте и возите с собой в машине. В случае когда увидите символы на информационном табло, сможете оперативно принять правильное решение. Продолжать движение дальше, или вызывать техническую помощь. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдаёт сигнал опасности. Виновником в таких случаях может быть какой-нибудь датчик или сам процессор. Никто не застрахован от возникающих неисправностей электроники, но в большинстве случаев, табло сигналзирует о достоверной информации.

Ниже будут показаны основные возможные коды ошибок на этой машине:

• 2 – превышено напряжение бортовой сети;
• 3 – проблемы с датчиком уровня топлива;
• 4 – неисправность с датчиком, который следит за температурным режимом мотора;
• 5 – неверный сигнал от датчика наружной температуры воздуха;
• 6 – сигнал о перегретом моторе;
• 7 – слишком низкое давление в системе смазки автомобиля;
• 8 – проблемы с системой торможения;
• 9 – недозаряд аккумуляторной батареи.

Следует реагировать на коды 4, 6 и 8,которые нужно устранить и только потом продолжать дальнейшее движение. После устранения необходима перезагрузка процессора. Ошибки сбрасываются при помощи нажатия и удержания клавиши суточного пробега.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Помните о том, что нужно найти место и для процессора, при этом важно, что к вентилируемым отверстиям должен существовать свободный доступ. Корпус стоит закрепить в определенное место для большей надежности.

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

После того, как монтаж будет выполнен, можно устанавливать программное обеспечение, выполнить нужные настройки.

Теперь вам доступна диагностика авто.

ЧТО ДЕЛАТЬ, КОГДА ПЕРЕСТАЁТ РАБОТАТЬ БК

Такое иногда случается, что не работает бортовой компьютер. Что в таком случае советуют предпринимать специалисты? Первым делом нужно определиться с видом неисправности прибора. Если он вообще не показывает «признаков жизни», нужно проверить предохранитель F3, который установлен в цепи питания процессора ВАЗ 2114. Если его замена не внесла «оживления» в его работу, проверьте разъёмы подключения.

Описывать суть процесса ремонта такого сложного электронного изделия нет смысла, так как для этого кроме наличия нужных приборов и инструментов, необходимо иметь ещё и образование в области электроники.

Расположение разъема и его особенности

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его закрывает декоративная заглушка. Для доступа к разъему достаточно поддеть заглушку и она легко снимается.

Место расположения на ВАЗ 2114

На ВАЗах может быть установлен 12 контактный разъем прямоугольной формы старого образца OBD 1 (GM-12) или 16-ти контактный разъем OBD-II в виде трапеции USB-KKL. Если адаптер предназначен для ДР OBD-II, можно купить переходник.

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени. Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

• быстро выявить неисправности автомобиля;
• получить необходимую информацию с датчиков;
• изменить настройки;
• сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Надпись «Check Engine»

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.

Дополнительные работы

Диагностический разъем приора: особенности и размещение

Для более подробной диагностики осмотрите автомобиль на предмет повреждений кузова. Обязательно проверьте уровень всех технических жидкостей. Осмотрите подвеску и рулевое на предмет наличия люфтов. Обязательно измеряется компрессия . Ее значения должны колебаться в пределах от 9,5 до 11 атмосфер.

При этом показания всех цилиндров должны быть примерно одинаковыми. Существенная разница между ними служит основанием повнимательнее присмотреться к мотору. Также нужно проверить состояние аккумулятора . Напряжение должно быть около 12,7 — 13,5 В (бывает по разному). Из дополнительных проверок окажется нелишним проверка регулировки клапанов. Зажатие одного или нескольких клапанов выдаст ошибку питания двигателя. Чтобы не перекапывать инжектор зря, лучше заранее проверить состояние клапанов. Проверьте работоспособность свечей и высоковольтников (высоковольтных катушек).

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики понадобится ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, это не имеет значения для диагностирования. Адаптер универсальный и подходит для всех моделей ВАЗ (автор видео — KV Avtoservis).

Возможно несоответствие диагностических колодок. В таком случае можно купить переходник. В комплекте с адаптером поставляется программа для диагностики, но программное обеспечение можно скачать из интернета на специализированных сайтах. Набор функций у них одинаковый, могут отличаться уникальными фишками.

При подключении ноутбука зажигание должно быть отключено.

Один конец адаптера вставляется в ДР, а другой непосредственно в USB порт ноутбука. После подключения адаптера включаем зажигание. На следующем этапе запускаем программу и начинаем диагностические работы. При запуске программы происходит соединение компьютера с электронным блоком управления.

Интерфейс будет зависеть от скаченной программы. Это могут быть списки с показателями либо графики со значениями. Основываясь на этих показаниях, можно сделать первые выводы о работе двигателя и основных систем автомобиля.

Лада 2114 ★❼❶★ › Бортжурнал › Приехал mini ELM 327 OBD II / Проверка работоспособности на Ваз 2114

Пришло время, купить ELM 327 Bluetooth. Появился софт под Ваз, мало того уже работает на платформе Android =)

Смотрим

А теперь пробовать в машину

Про то как связать телефон и адаптер по BT я писать не буду =)

Приступаем к софту.

Завел машину, и полез в OpenDiag (мой любимый софт еще с VagCom)

Что тут полезного?! Конечно же температура воздуха на впуске (думаю в дальнейшем пригодится), мой БК ее не умеет показывать, возможно нужно прошить =)

Потом решил убедиться в неработоспособности Torque на Вазе.

PS если кто-то, что-то может подсказать по этой теме — жду совета.

Про hobDrive писать не охота, он даже не подключился к адаптеру — разбираться стало лень!

А теперь много скриншотов с возможными параметрами из OpenDiag.

Ну и собственно «диагностика» авто

Подводя итог скажу, до своего адаптера ELM пользовался: сначала ELM327 usb, потом приобрел себе VagCom, затем был опыт использования Elm 327 BT.

ELM 327 usb

— не работал с Вазовским ЭБУ (было около 2х лет назад) прога сканмастер ЕЛМ, там проблема в скорости передачи данных, нужной для ваза тупо нет)

VagCom

— работал отлично, софта не мало. Мне нравится OpenDiag, все что нужно он умеет — графики могЁт, реле вентилятора включить может, форсунки отключать умеет и ошибки скидывать само собой умеет! Ах да, температура воздуха на впуске — могЁт! Есть минус один лично для меня — нет своего ноута =)

ELM 327 mini BT

— После адаптации «Вазовского» софта под андроид стал очень привлекателен. Компактный, основные параметры читает, ошибки сбросить может! Ноут иметь не нужно, нет проводов) С ноутом может тоже работать по БТ. Можно поверхностно диагностить ино с помощью Torque. При этом нужно иметь телефон и адаптер с прогой и все. Почему я написал «поверхностно», беглым взглядом при подключении к Аутлендеру я видел некоторые параметры типа состояния катализатора, моментального расхода, оборотов двигателя, температуры ОЖ и ошибок. Дальше не углублялся, не было времени.

В общем адаптер денег своих стоит и может помочь в «неудачный момент».

Но от бортовика я не откажусь, хоть он и не умеет показывать температуру впуска, зато умеет двигать температуру включения вентилятора охлаждения! Был случай когда бортовик мне помог стать вновь 4х цилиндровым в пути! — MultiTronics`у РЕСПЕКТ!

Кстати вопрос к пользователям MultiTronics c350 и MultiTronics c340! Ваш бортовик показывает температуру впуска? В параметрах её совсем нет. В графиках есть такой момент, но данные там не меняется.

Видео «Диагностика на компьютере с помощью KKL адаптера»

В этом видео демонстрируется, как выполняется компьютерная диагностика ВАЗ 2115 через KKL адаптер (автор ролика — KV Avtoservis).

Для диагностики ВАЗ 2114, 2113 или прошивки ECU автовладельцам, диагностам или механикам необходимо знать расположение OBD2 диагностического разъема, а так же его распиновку и тип. Для прошивки электронного блока или его замены нужно так же знать расположение ЭБУ и назначение выводов.

У автомобиля ВАЗ 2114 тип колодки зависит от года выпуска и типа ЭБУ:

Где находится разъем для диагностики у ВАЗ-2114

ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Колодка закрыта декоративной крышкой. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем.

Расположение разъема указано на схеме в позиции №8. Далее представлены наглядные фото диагностической колодки.

Фото расположения колодки:

Про ЭБУ и его расположению написано в статье «Диагностика ВАЗ 2114» . Далее представлена распиновка разъема OBD2 и назначение контактов электронных блоков управления, которые ставились на Четырнадцатые модели ВАЗ.

Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.

Тип разъема №2 — 12-ти контактный прямоугольный разъем: Марки и года: все инжекторные модели, кроме части моделей после 2002 г. , имеющих OBD-II разъем

Диагностика ВАЗ – Это просто!

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ВАЗ

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля.

Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется купить диагностический адаптер.

С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ВАЗ

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными.

Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера.

Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО

Сложности подключения адаптера к ЭБУ ВАЗ

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой купить шнур переходник или адаптер K-Line в корпусе OBD1 (GM12).

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

• На ВАЗ 21099i, ВАЗ 2108i – ниже полки, со стороны пассажира;
• На ВАЗ 2115 – ниже прикуривателя;
• ВАЗ 2112, ВАЗ 2111, ВАЗ 2110 – справа от рулевой колонки;

Калина – выше прикуривателя;

Приора – разъем расположен за перчаточным ящиком.

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ – это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ.

Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО.

Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

Распиновка OBD1 — 12 PIN (GM12)

Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года:

Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

Доступ и расположение:

Открытый доступ. Расположен рядом с замком зажигания, частично закрыта кожухом рулевой колонки.

Распиновка:

* Connector Keying — Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

Пример на фото:

Выводы и их назначение:

Диагностический разъем ваз 2115

Распиновка обд 2 диагностического разъема
Диагностические разъемы ВАЗ

Диагностический разъем ВАЗ для моделей после 2002 г. имеющих OBD-II разъем

B L-линия диагностики

D СО-потенциометр (не всегда разведена)

H Питание +12В (не всегда разведена)

G Управление бензонасосом (не всегда разведена

M K-линия диагностики двигателя

Диагностический разъем автомобилей ВАЗ

H — 12V. Постоянное c АКБ через предохранительA — GND B — L-LineM — K-Line G — Управление топливным насосом.

Диагностический разъем ЕВРО 3

2 — J1850 Bus+ 4 — Chassis Ground 5 — Signal Ground 6 — CAN High (J-2284) 7 — ISO 9141-2 K Line 14 — CAN Low (J-2284) 15 — ISO 9141-2 L Line 16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель — за центральной консолью. ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком. Шевроле-Нива — OBD-II, около замка зажигания. частично прикрыт кожухом рулевого управления. ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП. ВАЗ 21126 «Приора» — за «бардачком».

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что — то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты — от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме — разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. Наэтом месте предполагалось, видимо, заглушка,но. Для восстановления связи нужно просто установить перемычку между контактами 9-1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке. На практике, для сохранения функций плавного гашения света, да и просто для отпугивания пионеров обрезают и сращивают эти два провода, оставив иммо в разъеме.

Диагностический разъем ГАЗ.

1 +12V 2 +12V от АКБ 10 L-Line 11 K-Line 12 Масса

Диагностический разъем ВАЗ

A — GND B — L-Line (может не быть) M — K-Line G — Управление топливным насосом.

H — 12V. Постоянное c АКБ через предохранитель. /может не быть.

На последних модификациях ВАЗ, рассчитанных на нормы токсичности ЕВРО 3 (4) применяется стадартный европейский коннектор OBD-II.

Назначение контактов диагностической колодки

2 — J1850 Bus+ 4 — Chassis Ground 5 — Signal Ground 6 — CAN High (J-2284) 7 — ISO 9141-2 K Line

14 — CAN Low (J-2284) 15 — ISO 9141-2 L Line 16 — Battery Power

Местонахождение диагностических колодок

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель — за центральной консолью. ВАЗ 2108-2115 «европанель» — на «торпедо», закрыто лючком. Шевроле-Нива — OBD-II, около замка зажигания. частично прикрыт кожухом рулевого управления. ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП. ВАЗ 21126 «Приора» — за «бардачком».

Шевроле-Нива — блок управления находится в районе ног переднего пассажира. Доступ к жгуту возможен только при снятом перчаточном ящике, для извлечения блока нужно демонтировать перчаточный ящик («бардачок») и открутить от блока предохранители. Для перезаписи блок можно не откручивать, если есть кабель достаточной длины.

ВАЗ 2106i — Блок управления находится на месте полочки под бардачком, там же расположены предохранители ЭБУ, диагностическая колодка и реле ПТФ. Все это закрыто чисто по отечественному, пластиковым щитком с огромными зазорами. Для подключения диагностики щиток придется открутить, т. к. несмотря на его «гибкость», вставить диагностический разъем не получается.

Распиновка OBD2 — 16 PIN

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Правильная схема соединения 12 PIN колодки с адаптером 16 PIN

Диагностическая колодка ваз 2109

Содержание

• 1 Лада 2108 1990, двигатель бензиновый 1.3 л., 63 л. с., передний привод, механическая коробка передач — запчасти
  • 1.1 Машины в продаже
    • 1.1.1 Лада 2108, 1997
    • 1.1.2 Лада 2108, 1987
    • 1.1.3 Лада 2108, 1996
    • 1.1.4 Лада 2108, 2008
• 2 Смотрите также
  • 2.1 Комментарии 122
• 3 Как считывать коды неисправностей в авто ВАЗ 2109
  • 3. 1 В таблице приведены коды ошибок ЭБУ на авто ВАЗ 2109
• 4 Установка бортового компьютера на авто ВАЗ 2109

Доброе время суток, господа, и прекрасная половина читательниц)
2105-3724335 колодка диагностики, такую приблуду я нашёл у себя под капотом, может быть и забил и не заметил, но от туда торчит кусок чёрного провода который просто болтается по коробке оголенный, но аккуратно обрезаный. Подумал бы на колхоз, но уж шибко кронштейн под него заводской. В мануале про это ни слова. В гугле лишь предлагают купить. Нарыл лишь что это якобы для диагностики.

А по сему вопрос, че эта фигня у меня забыла под капотом, нафига её ставили, и нафига её обрезали так по варварски.

Ну и собственно- цеплять это куда-то, или выдирать с корнем? И как любой из этих вариантов правильно сделать.

PS: в общем неприятность…сфотал я таки много чего…аж на три записи, копил материал неделю(( но случилось так, что флешка накрылась, и пришлось её форматировать…потому фото будут лишь общие, и так сказать- после дела)

Прикрепляю выделенный «диагностик», белый по середке. за качество ссори)

Общая схема подключения:

Не принципиально, но ССССССССР-е запы всегда радуют глаз, нарыл некие экз-ры:
Заглушки правого зеркала:

Приборная панель ссср)

Бензофильтр, спасибо за подгон thebestofmyself

Газовые опоры 3ей двери, т.к. мои уже мертвы (:

Бачок расширительный, старых запасов, мой был негерметичным:

Резина СССР ЕХ-85 (ЕХ — раннее название БЛ-85) и БЛ-85, тоже, соответсвенно новая и очень старая, 86ые,88ые года)

Штамповки старого образца (о них подробнее позже) — 88г.в.)
Новые 2 шт. только(((

Нашлась арматура для карт дверей 2108, т.е. старого образца, с длинной ручкой. Где бы найти сами карты)))) За подгон спасибо //////Ник не могу вспомнить(((((

P/S/ Ищу карты старого образца в норм состоянии

Лада 2108 1990, двигатель бензиновый 1.

Машины в продаже

Лада 2108, 1997

Лада 2108, 1987

Лада 2108, 1996

Лада 2108, 2008

Смотрите также

Комментарии 122

Разъём диагностики был у меня на машине 98 года. А поскольку у меня всегда под рукой была книга по ремонту, то я все непонятные разъёмы быстро определил по ней:) вот датчика в кпп не было. На бежевой датчик есть, но коробка уже 2110

Датчик ВМТ ставили до 1995 года, емнип.

Как обстоит езда на Ех-85, мне интересно?! )))

Несколько лет назад купил другу щиток приборов 2108, советский с тестовым «пробегом» 00002 по очень смешной цене.

Есть тот самый датчик ВМТ, вкручен сейчас в колокол кпп (та, что ссср). Если интересует — вышлю. Состояние правда хз.

Спасибо, такой есть но без тестера он скорее просто для красоты)

А, как тестером можно провести диагностику? И что за тестер?

Заглушки зеркал до сих пор на складе(где работал) лежат и левые и правые в большом количестве!

вынеси несколько комплектов, если есть еще

Заглушки зеркал до сих пор на складе(где работал) лежат и левые и правые в большом количестве!

Куплю если ещё остались.

И хотите сказать, что этот разъем можно использовать?

А почему нет, если есть прибор

У меня до сих пор датчик на КПП стоит. Все голову ломал, на кой черт он там нужен. Теперь уже знаю.
Еще одна «фишка». Возле блока предохранителей (с правой стороны) у ранних (впрочем как и у других) моделей, есть «специфический» разъем, чем то напоминающий разъем прикуривателя. Это разъем под переноску, у которой с обратной стороны два магнита для фиксации к кузову (у меня она до сих пор служит верой и правдой).
avtohpp-ru.1gb.ru/index.p…rer_ >

был у меня такой разъём. Переноску нашёл в гараже поздно, уже после продажи машины

У меня тоже разъем есть, думал для чего он, спасибо за статью. Надо будет на коробку глянуть, датчик посмотреть.

Старый расширительный и я бы с огромным удовольствием поставил! Зачетные мелочи… История!

а прибор для диагностики какой был?

их — море, даже от газели вроде подходит, но я не проверял, а так www. ebay.co.uk/itm/Lada-S…ain_3&hash=item540583a8d8

за эти деньги можно инжекторный двиг поставить и ещё на OBD хватит)

Место установки диагностической колодки авто ВАЗ 2109

Связь с электронным блоком управления (ЭБУ) основных узлов авто осуществляет колодка диагностики. На автомобилеВАЗ 2109 колодка диагностики находится с правой стороны под приборной панелью рядом с ЭБУ.
Специальный диагностический прибор или подсчет чисел вспышек встроенной лампы «CHECK ENGINE» могут прочитать коды неисправностей автомобиля, которые хранятся в памяти ЭБУ. В статье предлагается познакомиться с порядком считывания кодов неисправностей в автомобиле ВАЗ 2109 и как все операции выполнить своими руками.

Как считывать коды неисправностей в авто ВАЗ 2109

При считывании кодов поломок лампой контакт В, в колодке диагностики, соединить с «массой», с которой соединен контакт А.

Маркировка контактов в колодке диагностики авто ВАЗ 2109

На фото показана маркировка контактов колодки ВАЗ 2109, такая же маркировка и колодки ВАЗ 21093. А — соединяется с массой; В – служит для подачи сигнала на ЭБУ; управляет электробензонасосом контакт – G; выдается информация контактом М.
При соединении контактов А и В ключ в замке зажигания на авто нужно повернуть в положение зажигания – I, двигатель при этом работать не должен. Лампа «CHECK ENGINE» в этих условиях должна высветить вспышками подряд три раза код 12.
Порядок операции такой:

• Вспышка.
• От одной до двух секунд пауза.
• Вспышка.
• Вспышка.
• Пауза длиной две – три секунды.
• Это еще нужно выполнить два раза.

Код «12» указывает на работу системы, что говорит о том, что поломки в самой системе диагностики. После того, как высветился код «12», коды неисправностей три раза высвечивает лампа «CHECK ENGINE», при их наличии, если неисправностей нет, высвечивается код «12».
Когда в памяти ЭБУ хранится несколько кодов неисправностей, каждый должен высвечиваться три раза.

Совет: По окончании диагностики контакты А и В на устройстве можно размыкать через 10 секунд после выключения зажигания на авто ВАЗ 2109.

В таблице приведены коды ошибок ЭБУ на авто ВАЗ 2109

При считывании кодов могут обнаруживаться неожиданные коды. В этом случае предполагается, что они созданы непостоянной поломкой и могут помочь в диагностике системы.

Установка бортового компьютера на авто ВАЗ 2109

• Подводятся к устройству провода питания:

1. постоянного +12В;
2. инициирующее запуск БК;
3. появляющиеся после включения габаритов. В этом случае в темное время притушивается на БК дисплей, при включении габаритов автомобиля;
4. массы.

• Подается с ДТУ (датчика уровня топлива) сигнал.
• Подключается линия диагностики контролера «K-line».

Для первых четырех пунктов используется колодка диагностики ВАЗ 2109 подключения бортового компьютера. В этом случае используются переходники, входящие в комплект БК.
При ее отсутствии можно использовать для питания — прикуриватель(см.Замена прикуривателя своими силами), для запуска БК — замок зажигания, лампу подсветки прикуривателя, которая загорается при включении габаритных лампочек и располагается вблизи со штатным местом для БК, масса берется тоже с прикуривателя.

Совет: При проведении любых манипуляций с электропроводкой авто ВАЗ 2109, нужно отключить массу аккумулятора, что предотвратит короткие замыкания и пожар.

Колодка диагностики ВАЗ 21093

Если в комплект БК входит датчик внешней температуры с длинным проводом, датчик размещается слева в углу переднего бампера. Здесь, на показания датчика, температура оказывает меньшее влияние.
Провод с датчиком из салона выводится через, расположенное в моторном щите, отверстие под тросик спидометра. Дальнейшую настройку БК может показать инструкция по эксплуатации устройства.
Как правильно подключается колодка диагностики на ВАЗ 2109, хорошо видно на видео.

Диагностический разъём ваз 2115 — где находится, распиновка

Заказал себе вот такой адаптер для диагностики авто. Работает данный адаптер по интерфейсу Bluetooch(совместим с Windows, android, symbian и др.). После того как он пришел с китая, я сразу же решил опробывать его на деле, но не тут то было. Как оказалось колодка диагностики в моём ВАЗе старого образца(12 контактная — OBD I ). Я уже подумал его продать, но поискал в интернете назначение выводов колодки.

Рассмотрим 12 контактную колодку:

Как оказалось в моём случае L-линия диагностики под обозначением В у меня оказалась под буквой E.

Рассмотрим 16 контактную колодку:

Для диагностики нам нужно 4 выхода с колодки, а именно:

A — Масса(чёрный провод)
Е — L-линия диагностики(жёлтый провод)
H — Питание +12В (красный провод)
M — K-линия диагностики(синий провод)
БУДЬТЕ ВНИМАТЕЛЬНЕЙ L-линия диагностики МОЖЕТ ОТЛИЧАТЬСЯ РАСПОЛОЖЕНИЕМ У КАЖДОГО ПО РАЗНОМУ(СМОТРИТЕ ЖЕЛТЫЙ ПРОВОД В КОЛОДКЕ).

Вообщем вот вам «схема колхоз»:

ПОЛЕЗНЫЕ ССЫЛКИ:
Если вы не хотите заморачиваться со всем этим, то можете заказать уже готовый переходник с Ebay.com:
АДАПТЕР ПЕРЕХОДНИК С OBD НА OBD 2
ПОЛЕЗНЫЙ СОФТ:
Скачать программу для диагностики OpenDiag для ПК
Руководство пользователя
Посетить сайт программы

1 Самостоятельная диагностика ВАЗ 2114 и 2115: золотые правила

2 Расположение разъема и его особенности

3 Когда необходима диагностика?

4 Инструкция по выполнению диагностики через ноутбук своими руками

5 Распиновка

6 Диагностика ВАЗ – Это просто!

7 Для чего необходима диагностика автомобиля ВАЗ.

8 Какой выбрать адаптер для ВАЗ

9 Сложности подключения адаптера к ЭБУ ВАЗ

10 Где расположен диагностический разъем

11 Какой компьютер можно использовать для диагностики

Самостоятельная диагностика ВАЗ 2114 и 2115: золотые правила

На любом автомобиле во время эксплуатации возможны различные неполадки. Владельцы автомобилей с инжекторным двигателем получили возможность проводить диагностику самостоятельно. Для этого на автомобилях с завода устанавливается диагностический разъем. В статье описывается, где установлен диагностический разъем ВАЗ 2114 и ВАЗ 2115, когда проводится диагностика, дается инструкция по ее проведению.

Расположение разъема и его особенности

На автомобилях ВАЗ 2114 и 2115, где установлена европанель, диагностический разъем (ДР) находится на центральной панели управления под прикуривателем. Его закрывает декоративная заглушка. Для доступа к разъему достаточно поддеть заглушку и она легко снимается.

На ВАЗах может быть установлен 12 контактный разъем прямоугольной формы старого образца OBD 1 (GM-12) или 16-ти контактный разъем OBD-II в виде трапеции USB-KKL. Если адаптер предназначен для ДР OBD-II, можно купить переходник.

Когда необходима диагностика?

Многих автолюбителей пугает появляющийся на панели сигнал «Check Engine», который сообщает о неисправностях в работе систем автомобиля. Самый простой выход в этом случае – посещение станции техобслуживания. Но это связано как с финансовыми затратами, так и потерей времени. Благодаря появившемуся на современных машинах ДР стала возможна компьютерная диагностика ВАЗ 2114 и ВАЗ 2115, которую можно провести своими руками. Для этого нужно приобрести диагностический адаптер и иметь устройство, к которому его можно подключить: компьютер, ноутбук или другой девайс.

Умение самостоятельно выполнять диагностику автомобиля позволит:

• быстро выявить неисправности автомобиля;
• получить необходимую информацию с датчиков;
• изменить настройки;
• сэкономить на посещение СТО.

Необходимость диагностирования возникает в первую очередь при высвечивании надписи «Check Engine», но не лишним будет проводить регулярную диагностику для профилактики.

Можно провести дополнительную диагностику с помощью компрессометра и мультиметра. Во время дополнительной проверки следует проверить уровень жидкостей в системах авто, сделать визуальный осмотр кузова автомобиля и узлов на наличие механических повреждений. Далее нужно проверить компрессию в цилиндрах, заряд аккумулятора, состояние клапанов, высоковольтников и свечей зажигания. Сделав предварительное диагностирование можно приступать к компьютерной диагностике.

Инструкция по выполнению диагностики через ноутбук своими руками

Для диагностики понадобится ноутбук и диагностический адаптер. Ноутбук может быть любой мощности, это не имеет значения для диагностирования. Адаптер универсальный и подходит для всех моделей ВАЗ (автор видео — KV Avtoservis).

Возможно несоответствие диагностических колодок. В таком случае можно купить переходник. В комплекте с адаптером поставляется программа для диагностики, но программное обеспечение можно скачать из интернета на специализированных сайтах. Набор функций у них одинаковый, могут отличаться уникальными фишками.

При подключении ноутбука зажигание должно быть отключено.

Один конец адаптера вставляется в ДР, а другой непосредственно в USB порт ноутбука. После подключения адаптера включаем зажигание. На следующем этапе запускаем программу и начинаем диагностические работы. При запуске программы происходит соединение компьютера с электронным блоком управления.

Интерфейс будет зависеть от скаченной программы. Это могут быть списки с показателями либо графики со значениями. Основываясь на этих показаниях, можно сделать первые выводы о работе двигателя и основных систем автомобиля.

Когда высветится список обнаруженных ошибок, их расшифровку можно найти в тестовом файле, который обычно прилагается к программе. В нем расшифровываются все ошибки, которые могут высветиться при неисправностях.

Расшифровав коды обнаруженных ошибок, следует приступать к их устранению. В первую очередь стоит проверить датчики, так как от их исправности зависит правильность показаний и работы ЭБУ. Неисправность датчика может быть причиной высвечивания ошибки. Для более точной диагностики может понадобиться дополнительные проверки узлов машины. После устранения всех неполадок обязательно нужно выполнить проверку, чтобы убедиться, что все работает без ошибок.

Не забывайте, что все данные хранятся в памяти микроконтроллера. Поэтому перед новой проверкой, их нужно сбросить.

Для этого выключается зажигание и отключается диагностическое оборудование. Чтобы сбросить данные с микроконтроллера, достаточно отключить минусовую клемму на аккумуляторной батарее. Далее процесс повторяется: подключается ноутбук и проводится повторная диагностика. Процесс повторяется, пока не будут устранены все ошибки.

Распиновка

В зависимости от установленного на автомобиле ДР осуществляется подключение диагностического оборудования.

Приобретя диагностический адаптер и освоив, как сделать диагностику самому, можно избавить себя от посещения автосервиса, лишних расходов и иметь возможность контролировать исправность своего автомобиля.

Диагностика ВАЗ – Это просто!

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ВАЗ.

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля. Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется диагностический адаптер. С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ВАЗ

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными. Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера. Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО.

Сложности подключения адаптера к ЭБУ ВАЗ

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой приобрести переходник GM12 или адаптер K-Line в корпусе OBD1 (GM12).

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

• На ВАЗ 21099i, ВАЗ 2108i – ниже полки, со стороны пассажира;
• На ВАЗ 2115 – ниже прикуривателя;
• ВАЗ 2112, ВАЗ 2111, ВАЗ 2110 – справа от рулевой колонки;

• Калина — выше прикуривателя;

• Приора — разъем расположен за перчаточным ящиком.

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ — это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ. Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО. Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

Источники

• zen.yandex.ru/media/id/5bd2b0fe32ca1500aac617ec/diagnostika-vaz—eto-prosto-5bd2cea313f8c600a99a1283
• avtozam.com/vaz/2114/2115-samostoyatelnaya-diagnostika/
• drive2.ru/b/1256509/

Что есть свеженького?

Маховики для грузовиков – одна из важнейших частей кривошипно-шатунного модуля, системы сцепления, а также…

Тяжеловесный грузовой автомобиль Хино 700 – это зарубежный самосвал, который представлен на ряду серии Hino Motors, Ltd. …

Установка КОМПРЕССОРА АвтоТурбо 0,5 bar на ВАЗ 2114 Запись о том как Я устанавливал компрессор на ВАЗ 2114. К…

И сейчас я все расскажу из личного опыта, т.к проездил я с ними около года. Думаю этого достаточно чтобы сделать…

Почему машина не заводится? ВАЗ 2109 Не заводится карбюратор.

Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В данной статье будет рассмотрена схема устранения неполадок. Как вы наверное знаете, что двигатель запущен и вам нужно три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит подсос горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече появится искра, которая воспламенит горючую смесь — двигатель запустится.
Считать диагностику определения неисправности цепи. Весь метод подробно описан на рисунке, в тексте даны необходимые комментарии к пунктам.

1) Если стартер не крутит коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки втягивающего реле, все разъемы должны быть надеты на стартер.

2) Если стартер вращает коленчатый вал. Необходимо определить, не попадает ли в цилиндр горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите на расстояние сантиметра к массе и проверните стартер.

3) Если Ваз 2108, Ваз 2109, Ваз 21099 не ищет искру, проверьте есть ли искра на распределителе зажигания (резина). Для этого с трамблера снимаем центральный провод, подводим на расстояние 1 см к массе и крутим стартер. Если искра идет От провода к массе — проблема в распределителе зажигания: проверить бегунок, почистить контакты.

4) При отсутствии искры на распределителе зажигания необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) Использование прибора для диагностики бесконтактной системы зажигания.
Б) ручная идентификация неисправности.
А) У вас прибор, могут быть разные типы, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к разрыву цепи выключателя. Снимите выключатель с выключателя и подключите к разъему устройства. Разъем второго устройства одет на выключатель. Включите зажигание: Должна гореть лампочка питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка включения, импульсная лампочка от датчика Холла.
Если мигает контрольная лампочка переключателя — заменить переключатель.

Если не идут импульсы от датчика Холла, разобрать распределитель зажигания, убедиться, что при вращении стартера крутится стартер. Если стартер крутит, а бегунок трамблера нет — порвался ремень ГРМ. Если бегунок крутится, а сигнала с датчика Холла нет, — заменить датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Выбрать распределитель зажигания и убедиться, что бегунок распределителя крутится при вращении стартера. Если не крутится — порвался ремень ГРМ. Если бегунок крутится, проверьте, чтобы барабан дозатора не касался датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам народной бабины) выходит из строя крайне редко, но такие случаи тоже есть.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снять крышку воздушного фильтра.

Фильтр чистый, не залит маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завел — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха, фильтр забит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от бензонасоса к карбюратору от карбюратора. Крутим стартер — должен быть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо из бака не топливо, если оно конечно есть.
7) Если при вращении стартера брызгает бензин, открутить топливопровод топливопровода от карбюратора. Стреляйте в возврат пальцем, а ртом засовывайте в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора. Откручивай, чисти. Не помогло? — Возможно игольчатый клапан Zalip. Следуйте сбоку карбюратора к гаечному ключу или замочите в отверстие подачи сжатым воздухом.
9) Если так и не получается продуть воздух в поплавковую камеру — снять крышку карбюратора. Мы в руках и снова пытаемся дунуть. Воздух не проходит — меняй игольчатый клапан.
10) Если при снятой крышке воздух проходит, а топливные жиклеры на карбюраторе не забиты, топливные жиклеры забиты. Необходимо доделать карбюратор.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите залитый бензином или нет? Если они заполнены, необходимо просушить. Включаем газовую плиту и держим плоскогубцами капая свечу над огнем. Если свечи все же сухие — можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Вы можете разбить карбюратор образовавшимся вакуумом, и двигатель запустится.

Описанные выше методики помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае сложных проблем ремень ГРМ не мало зубьев, плохая или отсутствующая компрессия в двигателе, карбюратор не отрегулирован) только на сотню.

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное и вообще всех ваз, так как проблемы с запуском двигателя бывают довольно часто и у машин такого рода.

Конечно, тема избита, но получить ответ на свой вопрос, из-за чего не заводится ваша машина, скорее всего, сразу не получится. Причем причин может быть так много, что для постановки диагноза потребуется довольно много времени. Итак, основные причины, по которым ваш автомобиль может не завестись.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на приборной панели. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в случае, когда топливо просто закончилось.
• Посмотрите, поступает ли топливо в систему. Если машина карбюраторная, прокачайте топливный насос вручную и убедитесь, что бензин поступает в карбюратор. Если инжектор — внимательно послушайте, работает ли топливный насос при включении зажигания. Если нет, ищите причину, неисправный предохранитель, обрыв цепи или еще что-то, что могло привести к подобному исходу.
• Засорилась система питания: часто мусор попадает вместе с топливом в карбюратор и даже один краб топлива способен справиться с нормальным запуском двигателя.

Проблемы с системой зажигания

• Проверьте, есть ли искра на свече. Если его нет, значит, причина в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или траверу, особенно это касается центрального высоковольтного провода (для карбюраторной модели двигателя).
• Если это причина пропадания искры и следствие того, что машина перестала заводиться.
• Проверить работоспособность травера — открыть крышку, посмотреть целостность угля в ней. Также проверьте контакты или .

Проблемы с электрикой или электроникой инжектора

Если ваш ВАЗ 2109-2108 инжектор, то проблем, из-за которых он отказался заводиться, может быть намного больше. На один Эсуд Датчиков можно насчитать около 5 штук, которые могут повлиять на нормальный запуск мотора:

1. ДМРВ — ДМРВ
2. RXX — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленвала
5. Датчик фазы

Также не стоит упускать из виду даже самые простые проблемы, такие как замок зажигания, стартер и его втягивающее реле, а также предохранители.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ переставлен на пару зубьев, двигатель может не запуститься, так как началось зажигание. Для того, чтобы вернуть его к жизни, необходимо.

Зажаты хомуты клапанов — тоже есть вероятность, что именно по этой причине запуск двигателя затруднен, а со временем даже невозможен. В этом случае необходимо производить .

Слабое сжатие — это тот случай, когда затрудненный запуск проявляется ежедневно, если поршень уже находится на грани полного снижения. Это происходит из-за слишком большой выработки и износа деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не стесняйтесь — пишем в комментариях к статье ниже.

С наступлением зимы большинство карбюраторных машин подводит своих владельцев. Не исключением являются и карбюраторные ВАЗ 2109., которые плохо окупаются на холоде. Причин для такого старта может быть много. В данной статье будут рассмотрены самые распространенные причины, почему карбюратор ВАЗ 2109 плохо заводится на холодную.

Прежде чем делать определенные выводы, необходимо убедиться в правильности выполнения водителем требований по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют ручной привод управления дроссельной заслонкой. Без использования этого механизма запустить машину, особенно в холодное время, достаточно проблематично.

Запускать двигатель необходимо в следующей последовательности:

• Открыть капот и поднять вверх педаль ручного управления топливом топливного насоса
• Потяните за рычаг рукоятки управления воздушной заслонкой
• Подача бензина в коллектор педали акселератора
• Не нажимая педали газа, запустить двигатель

С первого раза мотор может не заработать. А вот второй раз должен. Также нужно сосредоточиться на прокачке бензина педалью газа. Главное не переусердствовать, иначе можно залить свечи и тогда двигатель точно не заведется. Если это случилось, и машина не завелась, то нажимаем педаль до упора, включаем стартер и, пока он вращается, медленно отпускаем педаль газа.

Стартер плохо крутит на холодную ВАЗ 2109

Это одна из самых основных причин плохих дам. Тут две стороны: стартер крутил или аккумулятор замер. Если с первым случаем все понятно, то второй требует особого внимания.

При сильных морозах аккумулятор рекомендуется убрать в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, задача может усложниться. Для начала вам нужно будет на некоторое время включить Ближний свет — он прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска мотора должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты. В противном случае аккумулятор будет тянуть до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно лить масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует заливать моторные масла с вязкостью 5W40.

Еще одним вариантом решения этой проблемы является использование ТЭНов предварительного подогрева, которые включаются в сеть 220 В и нагреваются тосолом. За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 карбюратор масло становится жирным, и мотор может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодную, но и на горячую, то проблема может коснуться системы. Неправильный угол опережения ухудшает пусковые свойства, из-за чего пуск становится проблематичным.

Обычно проблемы с запуском наблюдаются при . При этом виден черный дым из выхлопной трубы, электроды свечей покрыты черным нагаром, а в глушителе слышен хлопок при нажатии на педаль акселератора. Можно попробовать провернуть резину на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Удаление смеси.

Проблемы системы питания ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтр. Если они сильно загрязнены, двигатель плохо заводится на холодную. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом и автоматом, и один воздушный. Если они целые, то проверьте работу топливного насоса.

Попробуйте закачать бензин ручным приводом. Если он впрыскивается плохо, неисправность заключается в топливном насосе.

На очереди — карбюратор. Неправильная регулировка может привести к тому, что машина будет плохо переохлаждаться. Холостой ход не должен превышать 900 и опускаться ниже 700. Нагар на свечах зажигания недопустим. В противном случае агрегат нуждается в грамотной настройке.

Механизм газораспределения

Последний клапан. Перед настройкой карбюратора нужно проверить зазоры в клапанном механизме. Делается на холодном двигателе, так как при нагреве металл расширяется.

Нарушения в гапсах ухудшают сжатие. При этом не только теряется мощность, но и портятся пусковые установки автомобиля.

Это основные причины, почему плохо холодит ВАЗ 2109. Если ни один из этих советов не помог, лучше обратиться к специалистам.

Любимый Old Lovels часто преподносит проблемы, отказываясь заводиться, его мотор глохнет в самый неподходящий момент? Знакомая ситуация. Рассмотрим сначала проблему с теоретической стороны. Для работы любого двигателя внутреннего сгорания необходимо наличие 3-х факторов — воздуха, топлива и искр, воспламеняющих топливовоздушную смесь, засасывающую внутрь цилиндров.

Несколько дельных советов удалось испытать автомобилистам:

• Для начала, включив зажигание, определить, крутит ли стартер. Если нет, то «ежу понятно» в чем дело. Заряженный аккумулятор при включении зажигания издает характерный щелчок втягивающего реле.
• После, если стартер прошел проверку, проверьте датчики наличия топлива, а лучше загляните в сам бак.
• Дальше уже не справиться. Находим помощника, прокручиваем стартер с помощью ключа зажигания и, вывернув любую свечу с соблюдением необходимых мер предосторожности, тыкаем ее в высоковольтный провод и ближе к «массе», удерживая ее в сантиметре от мишени. Искра есть — отлично. Не заводится ваз 2109 Карбюратор Стартер крутит искру. Проверяем тем же методом наличие искры на центральном проводе и если есть то все нормально.
• Отсутствие искры в первом случае означает однозначно замену выключателя, а во втором — неисправность катушки («Бабина» выходит из строя очень редко, но бывает).

Отсутствие воздушного и блочного фильтров

Нет ваз 2109 свечи карбюратор есть бензин. Зимой наличие бензина не означает его поступления в карбюратор, так как вода может замерзнуть. Доберитесь до топливного насоса и нажмите кнопку. Не буллит — это значит, что вода замерзла, иначе соответственно, что не замерзла и топливо поступает. Также может быть бензонасос, фильтр тонкой очистки или шланги отдачи. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на его чистоту и пытаемся завести.

Двигатель без крышки. Если он завелся, то доступа воздуха к карбюратору (забитому и/или с масляным фильтром) нет. Если эффекта нет, то продолжайте проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или золотниковый игольчатый клапан. После неудачной продувки сжатым воздухом необходимо продуть со снятым карбюратором с крышкой и если опять нет эффекта то замена игольчатого клапана. Еще можно проверить и взорвать, закрутив его, джиггер (заворачивая обратно надо очень осторожно, чтобы не «утащить»). Есть еще способ реанимировать мотор. После снятия шланга брызните немного бензина в 1-ю камеру, которая ближе к салону автомобиля.

Неисправны свечи зажигания

Если все в порядке, то переходим к следующему этапу проверки, а именно к свечам. Вы их все откручиваете и мы смотрим на наличие авто и/или остатков топлива. Если таковые имеются, то их необходимо спрятать с помощью пассатижей над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставьте запасные «рабочие» свечи.

Неисправность проводов

Проверьте провода, так как они также могут вызвать неисправности. Если изнутри крышка чипа люфтит и контакты есть, то его надо менять. Сняв бегунок, убедившись, что барабан не задевает датчик Холла, откручиваем болты и отсоединяя проводку заменяем датчик.

Провода на крышке травера идут в следующем порядке (неправильный порядок подключения проводов также может быть причиной того, что машина не заводится):

• Первый (так же отмечается на крышке) идет с крайнего левого и тоже первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, а за ним 4-й.
• Крайний правый провод идет от третьего цилиндра.

Под кожухом находится резиновый ремень газораспределительного механизма. Если зубья (один из них) были доработаны, а тем более если на ремне лопнуло, то нужна замена.

Если у вас есть вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы запуска автомобиля

Если после одной из вышеперечисленных операций машина завелась, то радуйтесь, что справились с поломкой самостоятельно. Если ничего не помогло, то нужно нести машину в ремонт. Но до автосервиса все равно придется добираться, в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современная иномарка без аккумулятора никуда, а вот «Жигули», если завести с «Толкучи» или толкнуть под уклон, могут ехать сколько угодно (главное не стыковать мотор).

Процесс следующий:

• Зажигание включается.
• Толкать машину так, чтобы она давала скорость не менее 5 км/ч.
• Выжимается сцепление и включается третья передача (конечно пойдёт любая передача, но лучше всего для «холодного» пуска будет 3-я).
• Сцепление отпущено и когда по инерции ваз проверит коленки, машина обязательно станет. После выжимается сцепление и отключается третья передача.

>> В статье «» Мы подробно рассмотрели причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор . Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам ВАЗ 2108 2109 21099 инжектор, когда их железный конь перестал заводиться. Различия в поиске и устранении неисправности в карбюраторных и инжекторных двигателях весьма существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак начнем если двигатель ВАЗ 2108 210921099 Инжектор не заводится, тут работает старое правило: «Или нечего жечь, или нечего поджигать». Нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра разлетается на свечу, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, необходимо проверить метки.

Флажок на шестерне распредвала ВАЗ 2109

Флажок на маховике ВАЗ 2109

В связи с тем, что ремень ГРМ проскальзывает на один или несколько зубьев, фазы газораспределения и двигателя ВАЗ 2108 2109 21099 инжектор не заводится.
Если искра не проскакивает на свече, причина может быть: датчик положения коленвала (далее по тексту ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109инжектор 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного-единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только его работа будет некорректной — он может троить, не развивать мощность, увеличивать расход топлива, но обязан.
Итак, проверьте ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто проворачивает разъем ДПКВ, так как на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать питание от аккумулятора и подвести металл к его рабочей зоне. При приближении металла к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, замените его и попробуйте запустить. Не начал — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Протравленная часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно не отрабатывает ДПКВ при вращении коленвала и ЭБУ не дает команду на искру на свече. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает. Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
1ж) При неисправном ЭБУ двигатель естественно запустится.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. А вот между ними в проводке контакта не будет, например обрезан провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима система питания двигателя.
Проверяем подается ли топливо на форсунки:
2а) Топливный насос качает?

ВАЗ 2109 с форсункой Электрический топливный насос

Топливный насос ВАЗ 2108 2109 21099 Форсунка — электрическая, погружная в авто бензобак. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно расслабить одну из трубок подачи топлива, подставить под них емкость и включить зажигание — бензин должен выливаться из форсунки.
Давление в топливной рампе ВАЗ 2109 с инжектором можно измерить и обычным манометром. На регуляторе давления, установленном на топливной рампе, имеется специальный разъем для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2Б) При засорении топливного фильтра насос не сможет обеспечить нужную подачу топлива к форсунке автомобиля.

Топливный фильтр ВАЗ 2109

Опять же, понять засорился фильтр или нет, можно по манометру, подключенному к снятию регулятора давления на топливной рампе автомобиля.
2V) засорение форсунок.

Загрязненные форсунки Форсунки двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо идет в меньших количествах и не распыляется, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя ВАЗ 2108 210921099 Форсунка в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2g) Топливо не может распыляться форсунками, если они не получают сигналов на открытие от ЭБУ. Необходимо убедиться, что фишки и все провода насажены на патрубки.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как проскальзывание, или срезание зубьев ремня ГРМ. При этом фазы моторного распределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывал, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке.
4) Если свечи ВАЗ 2108 2109 21099 залили, то их необходимо просушить. На залитой свече искра не образуется. Если выкручиваешь свечу, а она вся мокрая, то надо выкручивать все остальные и закатывать их на газ. Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Инжектор не заводится в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или что-то еще. Думаю какая-то фишка датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такую фичу может спросить любой в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Выкинул датчик температуры, и она завелась. Такая ситуация конечно скорее исключение, чем правило, но владелец ВАЗ 2109лучше об этом знать.
6) Тоже редкая ситуация, но бывает. Засев катализатора в глушитель автомобиля. В соответствии с требованиями по экологии в глушителе ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен инжектор с катализатором, снижающим выбросы вредных газов в атмосферу. Если этот катализатор лежит внутри глушителя, то выхлоп отработавших газов будет затруднен и двигатель либо вообще не запустится, либо заглохнет. Чтобы исключить этот пункт, необходимо просто ослабить лапку крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее частыми причинами того, что не заводится двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Инжектор, но следует помнить, что есть частные случаи, в которых поможет только сто.

2109 карбюратор не заводится. Почему машина не заводится? Карбюраторный двигатель ВАЗ не заводится

Запуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичных работ для других автомобилей. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего инжекторная «девятка» зимой не заводится. Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Помогает и такой «народный» метод, как подача воздуха на фильтр мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью газа – свечи должны будут просохнуть, и машина заведется. Если это не поможет, то выкрутите свечи и проверьте наличие искры. Если его нет, то неисправны либо свечи, либо система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверить подачу топлива: вывернуть форсунки и провернуть вал двигателя стартером. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубьев. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно вращается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите неисправности в двигателе и соответствующие возможные причины. Нестабильная работа на холостом ходу, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (ДМРВ) — на малых оборотах он будет выдавать показания контроллера, завышенные на 15-25%. Если имел место перерасход топлива или снизилась приемистость двигателя, датчик массового расхода воздуха дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках — это означает, что нарушена работа датчика, считывающего положение дроссельной заслонки. Затрудненный запуск прогретого двигателя или небольшой избыток топлива — отказал (ОЖ).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка свидетельствует о неисправности. Большой перерасход топлива — вышел из строя датчик фаз. Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если проверены все вышеперечисленные приборы и датчики, но впрыск ВАЗ-2109не запускается, то возможно вышел из строя процессор и он не корректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Как часто бывает, что ваш любимый автомобиль (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу звать одаренных мастеров или тащить бедолагу в сервис на веревке. Есть только одна хорошая новость. Расскажу, что нужно сделать, но только если руки из правильного места растут :).

Заглохший и не заводящийся двигатель может иметь несколько причин. Изначально поворачиваем ключ в зажигании и слушаем, крутит ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер крутит, вперед. Как бы глупо это ни звучало, нужно проверить, есть ли бензин в баке.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если вы уверены, что бензин есть, проверьте наличие искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и прикасаемся к двигателю (к массе)…

Нам нужен помощник. Садим его за руль и даем стартеру повернуть ключ. Есть ли искра на кончике свечи? Хороший. Нет? плохо. Неисправность распределительной коробки или проводки. Трудно что-либо с этим поделать. Попробуй переключатель поменять. Также следует проверить искру на центральном проводе, идущем от катушки. Проверяем таким же методом со свечами. Отсутствие искры может указывать на неисправность катушки.

Проверим систему питания. Если на улице зима, вода может попасть в систему газоснабжения и замерзнуть. Проверяем: откручиваем «воздух», и несколько раз нажимаем на кнопку бензонасоса. Булькает? Ну и бензин поступает в карбюратор. Нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен топливный насос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на наличие трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин. Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, нет ли на них нагара. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганные» (черные свечи с нагаром и залитые бензином) бесполезно зачищать наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.

Так рабочие свечи поставили, не помогло? Перейдем к системе зажигания. С трамблера снимаем высоковольтные провода. Кстати, из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку распределителя.

Если внутри есть сколы, подгорели контакты, поменять крышку. Далее снимаем ползунок. Его также можно заменить. Открутить 2 болта. Отсоединяем проводку от датчика холла и меняем собственно датчик. Собираем все в обратном порядке с новыми запчастями.

Нарушено расположение высоковольтных проводов на крышке распределителя. Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний слева), затем по часовой стрелке пойдет цилиндр 2, цилиндр 4 и цилиндр 3. Если перепутать провода, то машина будет жутко троить или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен с левой стороны, под кожухом. Снимаем и смотрим зубья ремня. Если его недостаточно и ремень проскочил, то его необходимо поменять. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапана могут быть загнуты (даже не тыкайте сами). Если 1,5, то может и ладно.

Ну в принципе вся система. Все должно начаться. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним мастерам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он вкручивается в правую часть карбюратора. Снимите терминал.

Поверните ключ, включив зажигание, и несколько раз коснитесь клеммой клапана. Щелчки и искра есть? хорошо, это работает. Просто открутите его и продуйте жиклер на конце. Клапан необходимо затянуть вручную, желательно не перетягивая его.

Также нестабильная работа на холостом ходу или рывками может быть следствием неотрегулированного карбюратора, собственно, как и забрызганных (от переобогащенной смеси) свечей.

Удачи на дорогах.

Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. Когда коленвал ваз 2108, ваз 2109, двигатель ВАЗ 21099 вращается, в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику для определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не крутит коленвал ваз 2108, ваз 2109, ваз 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок втягивающего реле слышал, все разъемы надо ставить на стартер.

2) Если стартер крутит коленвал. Нужно определить что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем с любой свечи высоковольтный провод, подводим его на сантиметр к массе и крутим стартером.

3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого с трамблера снимаем центральный провод, подводим его на расстояние 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) При отсутствии искры на распределитель зажигания необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) С помощью бесконтактного диагностического прибора системы зажигания.
B) Устранение неполадок вручную.
А) У вас прибор, их разновидности могут быть разные, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к разомкнутой цепи выключателя. Снимите разъем с выключателя и подключите его к разъему прибора. Наденьте второй разъем устройства на коммутатор. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.

При вращении стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка выключателя, импульсная лампочка от датчика Холла.
Если контрольная лампочка переключателя не мигает, замените переключатель.

При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунок трамблера нет, порвался ремень ГРМ. Если ползунок поворачивается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант дефектовки без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разобрать распределитель зажигания и убедиться, что бегунок распределителя вращается при вращении стартера. Если не крутится, порвался ремень ГРМ. Если бегунок поворачивается, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по популярному бабину) ломается крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.

Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, заводится — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снять фильтр с крышкой и открутить топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
7) Если при вращении стартера брызги бензина — открутить шланг возврата топлива от карбюратора. Заткните обратку пальцем и подуйте ртом на подачу. Воздух поступает в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Воздух не поступает в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучать сбоку карбюратора гаечным ключом или дунуть в порт подачи сжатым воздухом.
9) Если по-прежнему не удается продуть поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте снова продуть. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятой крышке проходит воздух, а при ее зажатии на карбюраторе топливные жиклеры не забиты. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите, заправлены они бензином или нет? Если они заполнены, их необходимо высушить. Включаем газовую плиту и, держа пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Образовавшимся вакуумом он может проткнуть карбюратор, и двигатель заведется.

Описанные выше методики помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако в случае труднодиагностируемых проблем (проскочило не мало зубьев ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор) вам могут помочь только на СТО.

Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится. Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если овладеть определенными навыками и знаниями по системе запуска двигателя, то — да.

Лада может не заводиться по другому. Первый случай: плохо заводится на холодную. Это подразумевает нечеткий запуск двигателя после длительной стоянки. Бывает, когда ВАЗ глохнет на ходу, то есть плохо заводится на горячую. Кроме того, «девятку» выпускали как с карбюраторными, так и с инжекторными двигателями. Различия в нахождении поломки между этими двумя блоками значительны. Давайте узнаем, как искать причину отказа обоих вариантов силового агрегата.

Отличия карбюраторных и инжекторных поломок

Нередки случаи отказа запуска инжекторного и карбюраторного двигателя. Но сейчас мы рассмотрим отличительные признаки такой неисправности, как «заглохший мотор». Различия в поиске поломки обусловлены разным принципом работы двух систем.

ВАЗ 2109 имеет карбюратор — привод мотора осуществляется за счет всасывания в него горючей смеси. Это связано с тем, что во впускном коллекторе и атмосфере образуется разница давлений. В этом случае для нормального запуска машины достаточно трех компонентов:

• бензин;
• воздух;
• искры.

Стартер приводит во вращение коленчатый вал, при этом образующаяся смесь (топливо с воздухом) засасывается в полость цилиндра. Далее клапаны ДВС закрываются, происходит такт сжатия, в конце которого на свече появляется искра и воспламеняется горючая смесь. Двигатель запускается.

А в случае с инжектором контролируется и регулируется впрыск топлива и качество получаемой смеси. Горючая смесь нагнетается в цилиндры с помощью форсунок (непосредственно в камеру сгорания). Поэтому нет необходимости создавать условия для подсоса воздуха и бензина.

Поломку в инжекторном двигателе кратко можно описать так: либо не образуется искра, либо горючей смеси закрыт доступ к цилиндрам.

Кроме того, инжектор ВАЗ 2109 имеет множество датчиков, электронный блок управления и электрический топливный насос. Они также могут потерпеть неудачу. Рассмотрим порядок поиска поломки отдельно для карбюратора и инжектора.

Карбюраторный двигатель ВАЗ не запускается

В этом случае необходимо проверить:

• наличие всех технических жидкостей;
• заряд аккумулятора;
• состояние стартера;
• топливный насос и топливный фильтр;
свечи
• , наличие искры;
• метки ремня ГРМ;
Состояние карбюратора
• .

Если стартер не проворачивает коленчатый вал, убедитесь, что аккумулятор заряжен. При повороте ключа требуется щелчок. Для этого все разъемы на стартере должны быть установлены. Если коленчатый вал вращается, смотрите дальше. Определите, чего нет в цилиндре: искры или смеси. Для проверки искры снимите со свечи высоковольтный провод, подведите его к массе и заведите машину ключом.

Если на свечу зажигания ВАЗ 2109 не подается искра, убедитесь, что трамблер (распределитель зажигания) получает «вспышку». Для этого отсоедините от него провод, подведите к металлическому корпусу и запустите стартер. Наличие искры говорит о том, что проблема в распределителе. Проверяем его бегунок и зачищаем контакт провода.

При условии, что трамблер не «искрит», диагностируем систему зажигания. Это можно сделать с помощью инструментов. Принцип работы всех устройств идентичен: отображают мощность и работу выключателя и датчика Холла (датчик обнаружения момента возникновения искры) загоранием светового индикатора.

Устройство подключено к разомкнутой цепи коммутатора, разъем снят с коммутатора и подключен к разъему устройства. Другой разъем устройства надевается на выключатель. При вращении стартера должны мигать лампочка коммутатора и лампочка датчика Холла. Если лампа выключателя не загорается, ее необходимо заменить. При выключенной лампе датчика убедитесь, что бегунок распределителя вращается при работе стартера. Если стартер крутит, а бегунок нет, порвался ремень ГРМ. Если ползунок вращается, а датчик выключен, датчик неисправен.

При отсутствии инструментов разобрать распределитель вручную. Барабан распределителя не должен касаться датчика Холла. Проверить датчик на исправность проводов и разъема. Все соблюдается, а искры нет? Замените переключатель. Если при этом искры нет, катушка зажигания вышла из строя. Это редкое явление, но бывает.

При наличии искры на всех элементах снимите крышку воздушного фильтра и попробуйте запустить. Если машина заводится, то фильтр забит и в карбюратор не поступает воздух. Не хочет заводиться — снимаем фильтр и откручиваем шланг идущий от бензонасоса к карбюратору, и крутим стартер.

Все равно не заводится? Выкручиваем свечи. Если они налиты, подсушите над огнем. Двигатель должен запускаться в 95% случаев.

Любимый старый Жигуленок часто доставляет проблемы, отказываясь заводиться, глохнет ли его двигатель в самый неподходящий момент? Знакомая ситуация. Рассмотрим сначала проблему с теоретической точки зрения. Для работы любого двигателя внутреннего сгорания необходимо 3 фактора — воздух, топливо и искра, воспламеняющая топливовоздушную смесь, засасываемую в цилиндры.

Несколько практических советов для опытных автомобилистов:

• Для начала, включив зажигание, определяем крутит ли стартер. Если нет, то это ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок втягивающего реле.
• После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
• Дальше уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, выкрутив с необходимыми предосторожностями любую свечу, тыкаем ею в высоковольтный провод и замыкаем на массу удерживая в сантиметре от цели. Есть искра — отлично. 2109карбюратор не заводится, стартер крутит искру. Проверяем по той же методике наличие искры на центральном проводе и, если есть, то все в порядке.
• Отсутствие искры в первом случае означает однозначную замену коммутатора, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и забитые фильтры

2109 не заводится карбюратор искра есть бензин. Зимой наличие бензина не означает его попадания в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, иначе, соответственно, что она не замерзла и топливо поступает. Также может быть неисправен топливный насос, фильтр тонкой очистки или треснутые шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на его чистоту и пытаемся завести.

Двигатель без крышки. Если заводится, значит нет доступа воздуха к карбюратору (фильтр забит и/или залит маслом). Если эффекта нет, то продолжаем проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или заедает игольчатый клапан. После неэффективной продувки сжатым воздухом необходимо продуть его при снятой крышке карбюратора и если опять нет эффекта, то игольчатый клапан подлежит замене. Также можно проверить и продуть жиклер, предварительно открутив его (обратно нужно очень аккуратно, чтобы не «перетянуть»). Также есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону автомобиля.

Свечи зажигания неисправны

Если все в порядке, то переходим к следующему этапу проверки, а именно к свечам. Откручиваем их все и осматриваем на наличие нагара и/или остатков топлива. Если таковые имеются, то необходимо поджечь их пассатижами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность ВВ проводов

Провода проверяем, так как они тоже могут быть причиной неисправности. Если контакты откололись и подгорели с внутренней стороны крышки трамблера, то его нужно менять. Сняв бегунок, убедившись, что барабан не задевает датчик Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов также может привести к тому, что машина не заводится):

• Первый (обозначен на крышке) идет от крайнего левый и тоже первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, за ним четвертый.
• Крайний справа провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубья (один из них) стерлись, а тем более если есть надрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина завелась, то радуйтесь, что Вы справились с поломкой самостоятельно. Если ничего не помогает, то нужно везти машину в ремонт. Но до автосервиса доехать еще нужно, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современная иномарка без аккумулятора никуда, а вот Жигули, если их завести с «толкача» или толкнуть под горку, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

• Зажигание включено.
• Толкаем машину так, чтобы она развила скорость не менее 5 км/ч.
• Выжато сцепление и включена третья передача (конечно пойдёт любая передача, но для «холодного» запуска лучше всего третья).
• Сцепление отпущено и когда из-за инерции ВАЗа колени провернутся, машина обязательно заведется. После выжимается сцепление и отключается третья передача.

инжектор — Перевод на польский — примеры английский

Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова на основе вашего поиска.

Искусственный инжектор под кожу высокого давления .

Zrobiony przez człowieka, wysokociśnieniowy, podskórny wtryskiwacz .

Глубокий инжектор (закрытый слот).

Głęboki wtryskiwacz (szczeliny zamknięte).

Я мог бы поклясться, что инжектор был деполяризован.

Mógłbym przysiąc, że ten iniektor był zdepolaryzowany.

Но инжектор порта fusion все еще поврежден.

Ale iniektor syntezy nadal jest uszkodzony.

Инжектор ручной со сбором рассола через фильтр…

Ręczna nastrzykiwarka z poborem solanki przez filtr…

Его база данных включает тысячи данных о форсунках .

Jego baza danych, w tym tysiące pompy oleju i wtryskiwaczy .

Все подсистемы инжектора на борту коллектора отключены.

Wszystkie podsystemy iniektora na pokładzie kolektora, zostały wyłączone.

Без объяснений, без плазмы инжектора .

Bez wyjaśnień i bez iniektora плазмы.

Температура инжектора и детектора: 230 ºC.

Температура wtryskiwacza и czujnika: 230 C.

Детектор- и инжектор температура: 370оС соответственно.

Temperatura detektora oraz wtryskiwacza : 370 ºC, odpowiednio.

Для всех растворов введите 250 мл, следуя инструкциям производителя инъектора .

W odniesieniu do wszystkich roztworów, wstrzyknąć ilości 250 мкл zgodnie z instrukcjami productenta иниектора .

Температура детектора и инжектора : 370°С соответственно.

Температура детектора iniektora : odpowiednio 370 ºC.

Неглубокий инжектор (открытый слот).

Płytki wtryskiwacz (otwarte szczeliny).

Спасибо. Готов подключить дейтерий инжектор .

W porządku, jestem gotowa do podłączenia iniektora deuteru.

Соль, сахар, вода и маринад инжектор .

To musi być on. Сол, cukier, wodę, я игла до wtryskiwacza .

Инновационный дизайн и используемые технологии делают инжектор чрезвычайно легким и устойчивым к экстремальным условиям.

Innowacyjna konstrukcja oraz zastosowane technologie sprawiają, że wtryskiwacz jest niezwykle lekki i wytrzymały na ekstremalne warunki pracy.

Одновременно производство центробежных масляных фильтров и форсунки тестеры для дизельных двигателей были запущены.

Równocześnie podjęła produkcję osrodkowych filtrów oleju i probników wtryskiwaczy do silników wysokoprężnych.

Этот процесс охватывает замену иглы и уплотнений, контроль и тщательную очистку каждого элемента форсунки .

Proces ten obejmuje wymianę końcówki rozpylacza, uszczelnień, kontrolę oraz dokładne czyszczenie pozostałych elementów wtryskiwacza .

Для подшипников, используемых в наборах, каждый подшипник должен поставляться с отдельной форсункой .

W przypadku zespołów łożysk, do każdego łożyska olej powinien być dostarczany przez osobny wtryskiwacz .

В данной работе представлены проблемы проверки и ремонта соленоида Denso Common Rail форсунки .

W artykule przedstawiono Problematykę weryfikacji i naprawy wtryskiwaczy elektromagnetycznych Common Rail фирмы Denso.

Возможно неприемлемый контент

Примеры используются только для того, чтобы помочь вам перевести искомое слово или выражение в различных контекстах.
