Основные типы микрофонных разъемов и их распиновка

Для подключения микрофонов используются различные типы разъемов. Наиболее распространенными являются:

  • XLR — профессиональный симметричный разъем на 3 контакта
  • Jack 6.3 мм (1/4″) — используется в профессиональной и бытовой технике
  • Mini-jack 3.5 мм — применяется в бытовой технике и компьютерах
  • USB — для цифровых микрофонов с прямым подключением к компьютеру

Каждый тип разъема имеет свою распиновку — назначение контактов. Правильное подключение микрофона зависит от знания этой распиновки.

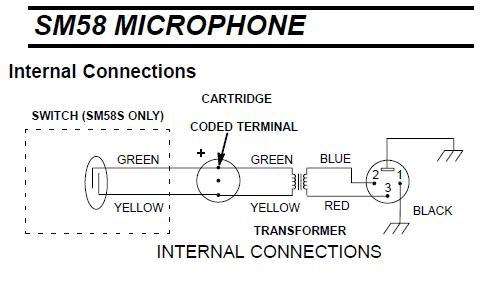

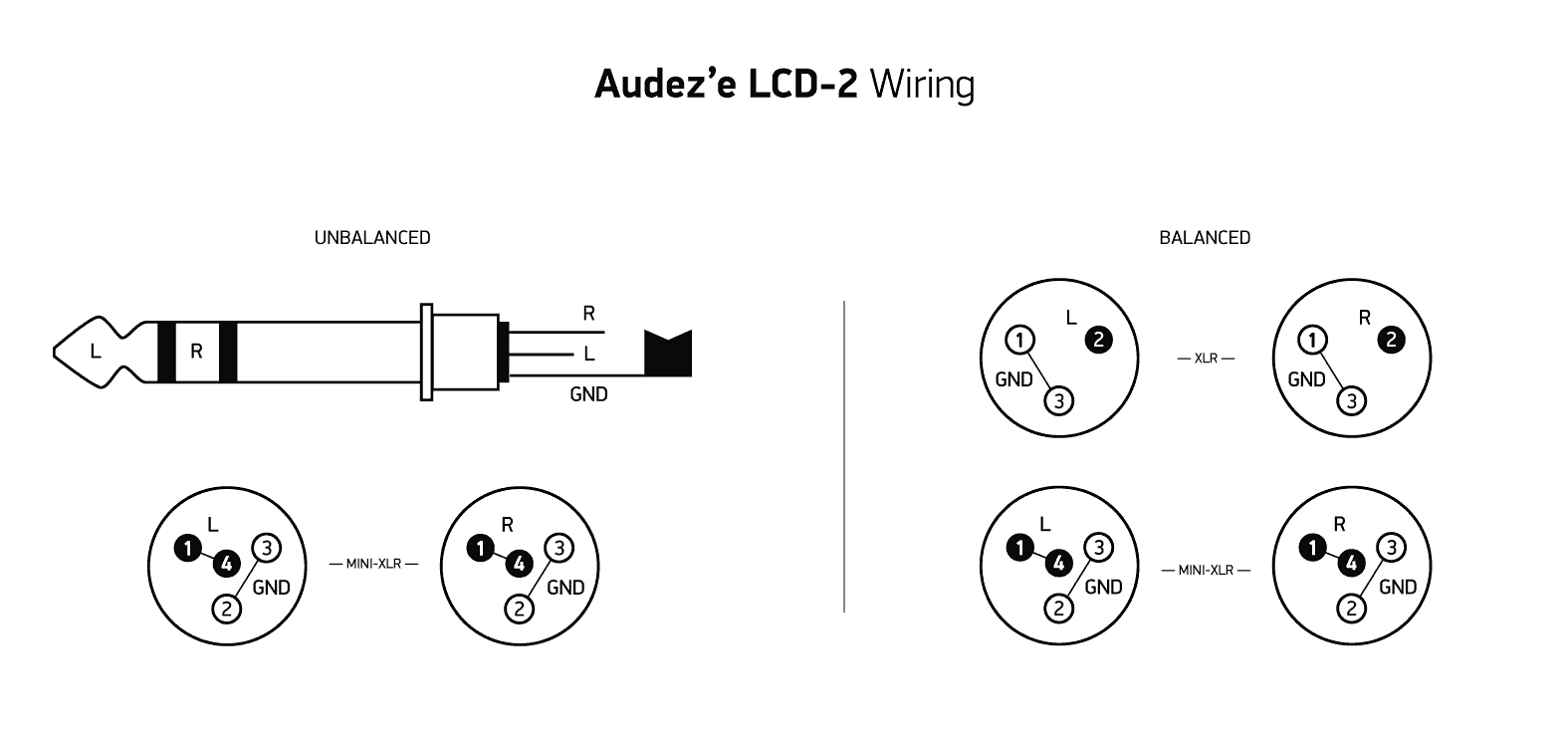

Распиновка XLR разъема для микрофона

XLR является стандартом для профессиональных микрофонов. Это симметричный разъем на 3 контакта:

  • Контакт 1 — экран (земля)
  • Контакт 2 — «горячий» (+)
  • Контакт 3 — «холодный» (-)

Такая схема обеспечивает передачу сбалансированного сигнала и хорошую помехозащищенность. Какие преимущества дает симметричное подключение микрофона через XLR?


Преимущества XLR разъема для микрофона

  • Высокое качество передачи сигнала без потерь
  • Защита от электромагнитных помех
  • Возможность использования длинных кабелей (до 100 м)
  • Наличие фантомного питания для конденсаторных микрофонов
  • Надежная фиксация разъема

Схема распиновки Jack 6.3 мм для микрофона

Разъем Jack 6.3 мм (1/4 дюйма) часто используется для подключения микрофонов к микшерам, усилителям и другому аудиооборудованию. Существует несколько вариантов распиновки:

Распиновка моно Jack 6.3 мм (TS)

  • Наконечник (Tip) — сигнал
  • Гильза (Sleeve) — земля

Распиновка стерео Jack 6.3 мм (TRS)

  • Наконечник (Tip) — левый канал
  • Кольцо (Ring) — правый канал
  • Гильза (Sleeve) — общий (земля)

Для микрофонов обычно используется моно Jack. Какие особенности имеет подключение микрофона через Jack 6.3 мм?

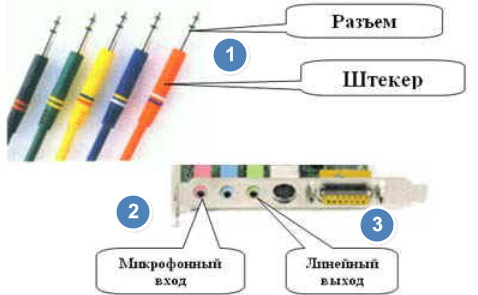

Подключение микрофона через Mini-jack 3.5 мм

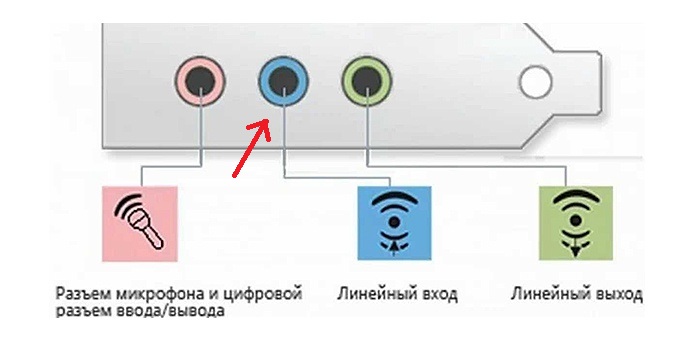

Разъем Mini-jack 3.5 мм широко применяется в бытовой технике и компьютерах. Для микрофонов используется следующая распиновка:

  • Наконечник — сигнал микрофона
  • Кольцо — не используется (для стерео наушников)
  • Гильза — земля

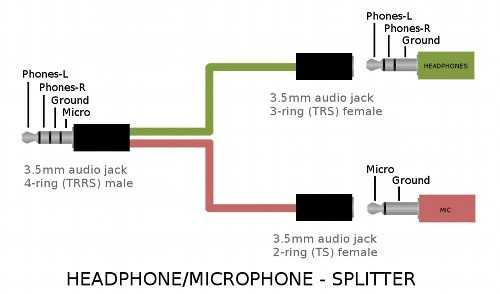

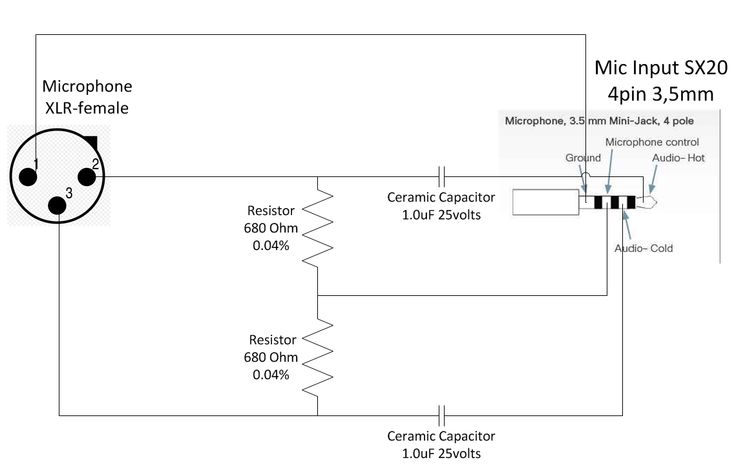

Некоторые устройства, например смартфоны, используют 4-контактный разъем TRRS. В этом случае распиновка будет следующей:


  • Наконечник — левый канал наушников
  • Кольцо 1 — правый канал наушников
  • Кольцо 2 — земля
  • Гильза — микрофон

Как определить распиновку неизвестного микрофонного разъема?

Если вы столкнулись с незнакомым разъемом, определить его распиновку можно несколькими способами:

  1. Посмотреть в документации к микрофону или устройству
  2. Измерить сопротивление между контактами мультиметром
  3. Подключить к осциллографу и подать звуковой сигнал
  4. Поискать информацию о данной модели микрофона в интернете

Какой из этих способов является самым простым и надежным для определения распиновки?

Инструкция по самостоятельной распайке микрофонного штекера

Если вам нужно самостоятельно припаять штекер к микрофонному кабелю, следуйте этой инструкции:

  1. Зачистите концы проводов кабеля на 5-7 мм
  2. Залудите зачищенные концы припоем
  3. Разберите штекер, если он разборный
  4. Припаяйте провода к контактам штекера согласно распиновке
  5. Изолируйте места пайки термоусадкой
  6. Соберите штекер, установив изоляторы
  7. Проверьте качество соединения мультиметром

Какие инструменты потребуются для самостоятельной распайки микрофонного разъема?


Распространенные ошибки при подключении микрофона

При подключении микрофонов часто допускаются следующие ошибки:

  • Неправильное определение распиновки разъема
  • Перепутывание сигнального и заземляющего проводов
  • Некачественная пайка, приводящая к потере контакта
  • Использование несоответствующего типа разъема
  • Повреждение кабеля при зачистке изоляции

К каким проблемам может привести неправильное подключение микрофона?

Особенности подключения конденсаторных микрофонов

Конденсаторные микрофоны требуют фантомного питания для работы. При их подключении нужно учитывать следующие моменты:

  • Необходимо использовать источник фантомного питания 48В
  • Питание подается по контактам 2 и 3 XLR разъема
  • Нельзя включать/выключать фантомное питание при подключенном микрофоне
  • Требуется симметричное подключение через XLR

Почему нельзя включать фантомное питание при уже подключенном конденсаторном микрофоне?

Подключение микрофона к компьютеру через USB

Многие современные микрофоны имеют встроенный USB-интерфейс для прямого подключения к компьютеру. Преимущества USB-микрофонов:


  • Простота подключения — не требуется звуковая карта
  • Высокое качество оцифровки сигнала
  • Отсутствие проблем с совместимостью разъемов
  • Возможность питания от USB-порта

Какие недостатки есть у USB-микрофонов по сравнению с аналоговыми?


Распиновка/распайка микрофона — схема

Главная » Микрофоны

Микрофоны

На чтение 6 мин Просмотров 5к. Опубликовано Обновлено

Содержание

  1. Схемы распиновки гарнитуры с микрофоном
  2. Типы штекеров и область применения
  3. Основные сведения: как делается распайка XLR кабелей и разъемов
  4. Рекомендации распайки XLR и примечания
  5. Микрофонный кабель состоит из трёх основных компонентов:

Схемы распиновки гарнитуры с микрофоном

Распиновка зависит от гарнитуры. Блоки имеют от 2 до 4 элементов, каждая часть передает свой сигнал. Например, блок соединения имеет 2 элемента, он имеет провод, который предназначен для микрофона.

Если есть 3 элемента, то есть 3 провода:

Кабель подтягивается к вилке, посередине он разделен на 2 провода, каждый из которых идет к разному наушнику. Устройство имеет 4 элемента. В такой комбинации она различается на 2 типа. Первый блок состоит из 4 проводов (это наиболее распространенный случай в телефонах, планшетах, считывателях). Каналы разделены на левый, правый, общий и микрофонный.

Все современные модификации телефонов оснащены разъемами, в которых присутствуют 4 элемента (крепление с помощью гарнитуры и микрофона).

Распиновка одинакова для этих устройств:

  • «Яблоко»;
  • «Samsung».
  • «Леново».

Если проанализировать блок соединения, то он состоит из нескольких элементов. Каждый из них дает импульс к своему собственному каналу.

Типы штекеров и область применения

Разъемы делятся в зависимости от диаметра рабочей поверхности:

  1. Микро-джек 2,5 мм. Небольшие портативные устройства, такие как телефоны, плееры и т.д., оснащены им.
  2. Мини-джек 3,5. Они устанавливаются в бытовую технику: компьютеры, телевизоры и т.д.. Кроме того, распиновка разъема 3,5 очень проста.
  3. Большой Джек 6.35. В основном используется в профессиональном оборудовании: электрические музыкальные инструменты, мощные акустические усилители, но может быть встроено и недорогое оборудование, такое как караоке-микрофоны, металлодетекторы.

В зависимости от количества выходов (контактов) «гнезда» делятся на «разъемы»:

  1. Двухконтурная (TS). Они передают несбалансированный сигнал, например, моносигнал посылается в наушники или аудиозапись производится с помощью микрофона.
  2. Три шпильки (TRS). Они могут использоваться для передачи либо несбалансированного сигнала, с контактами 2 и 3, соединенными перемычкой, либо симметричного сигнала.

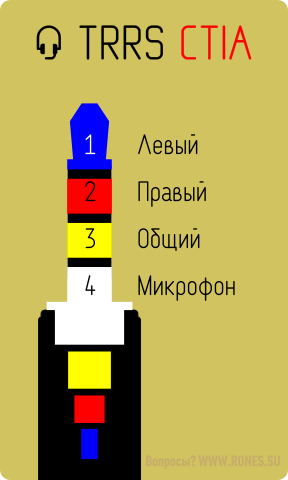

  3. Четырехконтактная резонансная стойка (TRRS). Они могут передавать видео и аудио информацию одновременно. Четырехконтактные разъемы в основном оснащены современными телефонами, планшетами, видеоплеерами и т.д.
  4. Пять позиций (TRRRS). Необычный разъем, используемый Sony в смартфоне Xperia Z для одновременной работы двух микрофонов, один из которых работает на шумоподавление. Совместимость с TRRS.

Существуют также два типа разъемов: обычные разъемы, которые предназначены для определенного типа штепсельной вилки, и разъемы с переключателем — при вставке штепсельной вилки устройство переключается из одного положения в другое.

Довольно часто возникают ситуации, когда разборные китайские заглушки, которые были установлены на месте сломанного монолитного «домкрата», не вписываются полностью в рукав или закрепляются неправильно. Такие ситуации возможны, если диаметр втулки и плунжера не совпадают. Поэтому при выборе втулки данного типа рекомендуется проверять ее внешний диаметр с помощью измерительного прибора по всей рабочей длине.

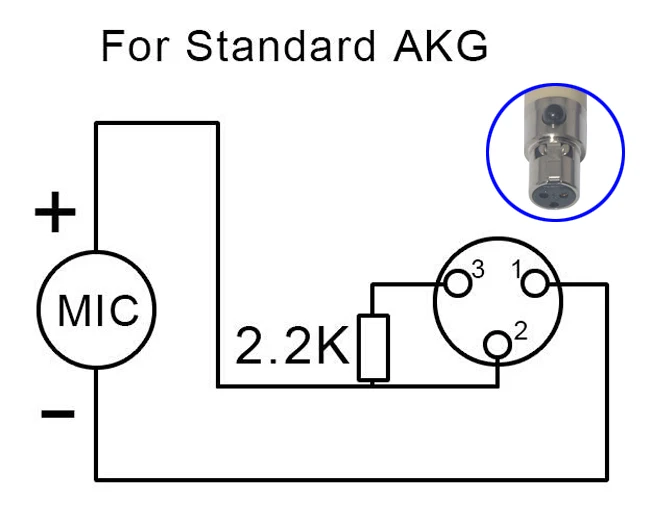

Основные сведения: как делается распайка XLR кабелей и разъемов

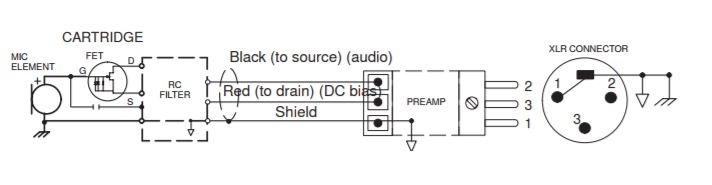

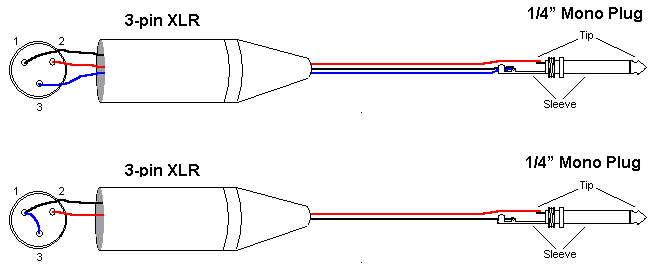

Современные 3-контактные кабели XLR представляют собой симметричный разъем, то есть имеют три провода: положительный, отрицательный и заземляющий. В большинстве обычных устройств контакт 1 является заземленным, контакт 2 — положительным (как указано в AES14-1992, обычно называется «контакт 2 горячий»), а контакт 3 — отрицательным.

При подключении разъема к кабелю контакты 2 и 3 будут соединены с соответствующими положительными и отрицательными проводами, а экран кабеля будет соединен с контактом 1. Есть некоторые исключения из этого правила, особенно при работе с некоторыми старыми частями оборудования, но это выходит за рамки данной статьи. По крайней мере, все современные 3-контактные кабели XLR всегда подключены ко второму «горячему» положительному выводу.

Рекомендации распайки XLR и примечания

По моему опыту, создание и пайка кабелей XLR является отличным вариантом для тех, кто только учится пайке. Помню, когда я впервые собрал такое устройство, мне тогда было около 16 лет, и я продолжаю делать это и по сей день. В основном потому, что мне часто приходится строить что-то, чтобы заказать или отремонтировать поврежденный кабель. Все компоненты относительно большие, что упрощает процесс пайки для тех, кто еще не привык к такой работе, а в случае ошибки замена поврежденных разъемов обходится недорого.

Тем не менее, я рекомендую приобрести паяльник с регулируемой температурой, так как он снижает риск случайного плавления пластмассовых компонентов и гарантирует наличие достаточного количества тепла для плавления припоя. Я также рекомендую использовать более тонкую толщину припоя (я использую 0,8 мм), потому что с ним легче работать и он быстрее плавится.

Ниже приведен список всего, что нужно для начала, но это приведено в качестве примера. У вас могут быть другие предпочтения:

  1. Цифровая паяльная станция
  2. Инструменты для зачистки и резки проволоки
  3. Резак для алюминиевых, медных, коммуникационных кабелей
  4. Диагональные фрезы
  5. Круглые клещи
  6. Универсальный нож
  7. Светодиодная лампа с увеличительным стеклом. Держатель лупы с зажимом для крокодила — для пайки
  8. Зажигалка

Читайте также: Зарядное устройство LiFeP04 с управлением заряда батареи

Микрофонный кабель состоит из трёх основных компонентов:

  1. Медные проводники — это проводники, через которые будет проходить звук, преобразованный в электрический импульс. В этом случае медь является лучшим проводником как с точки зрения проводимости и цены, так и с точки зрения прочности и пластичности. Еще одним преимуществом меди, используемой для кабелей этого типа, является возможность ее легкой пайки как единственного способа соединения сердечника и соединительных элементов. Следует помнить, что чем меньше его сопротивление и длина, тем меньше потеря слабого импульса, идущего от микрофона к принимающему устройству, которым может быть микшер или предусилитель. Провода имеют многожильную конструкцию, так как они менее склонны к переломам во время изгибов.
  2. щит. Плотность и качество оплетки непосредственно влияют на защиту от помех и прохождение сигнала через сердечники без внешних искажений. Щит может быть изготовлен из луженой меди и нелуженой меди.
  3. Изоляция каждого проводника. Он изготовлен из пластмассы с диэлектрическими свойствами, чтобы медные проводники не касались друг друга и не подвергались электрическому воздействию. Наиболее распространенной изоляцией является ПВХ-изоляция, потому что она очень устойчива к изгибам, температурным воздействиям и имеет отличные изоляционные свойства.

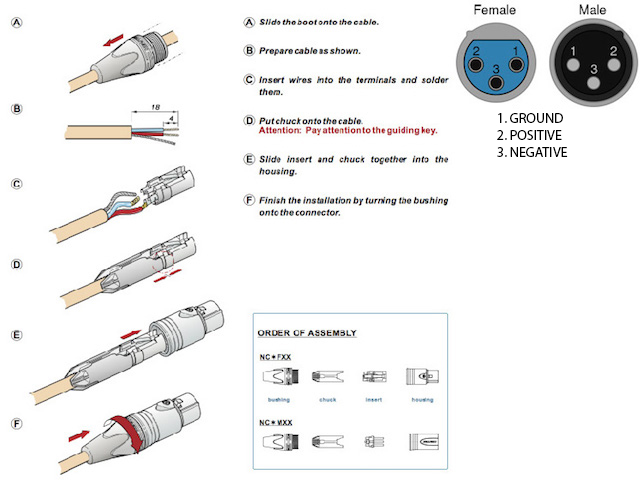

трехконтактный разъём XLR. Этот стандартный разъем используется для подключения микрофонов. Два контактных элемента несут звуковую информацию, а третий подключен к корпусу, который при оптимальной установке заземлен.

Источники

  • http://rones.su/techno/microphone-and-headset-to-pc.html
  • https://ProMikrophon.ru/obsluzhivanie/shemy-raspinovki-naushnikov-s-mikrofonom
  • https://hd01.ru/info/kak-pripaivat-mikrofon-k-dzheku/
  • https://usilitelstabo.ru/raspajka-xlr-konnektora.html
  • https://planshet-info.ru/kompjutery/raspinovka-xlr-razemov-mikrofonov

Как припаивать микрофон к джеку

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты.

Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.

5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.

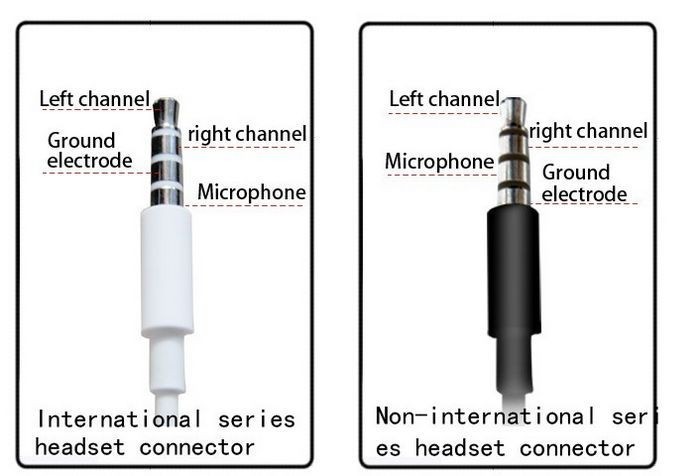

  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
  • TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т. д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

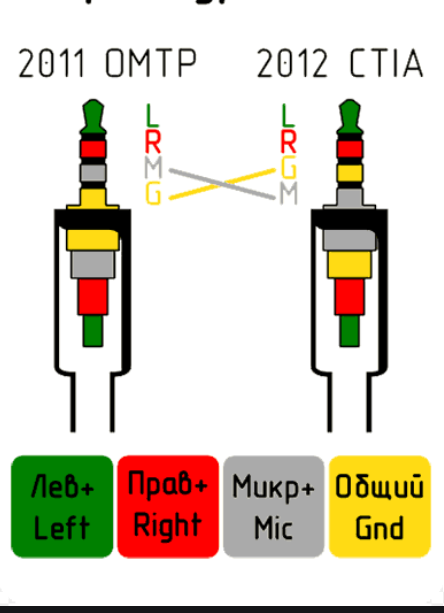

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный . Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

XLR разъем распиновка

Автор admin На чтение 11 мин Просмотров 5.8к. Опубликовано

Перед тем как перейти к вопросу, что такое XLR разъем нужно коснуться понимания о причинах возникновения помех и классификации передачи аудиосигнала. С момента появления электричества, повседневная жизнь человека, его быт и развлечения кардинально изменилась. Появились устройства, без которых современный человек уже не может прожить и дня. Это всевозможные осветительные приборы, электродвигатели, участвующие в производстве и в быту, применение их влечёт за собой повышения жизненного уровня. Остаться сейчас без них кажется невозможным, однако, электричество как вид энергии считается загрязнителем и источником помех для любого аудиосигнала, передаваемого на расстояние. Бытовые приборы, интернет, стабилизаторы, холодильники, миксеры, выпрямители и т. д. вызывает посторонние шумы в аудиоканале. Таким образом, появляется необходимость защиты, от внешнего негативного влияния, передаваемого по средствам шнуров и соединительных разъемов, звукового сигнала разной частоты и амплитуды.

  1. XLR разъем, что это такое
  2. Причины возникновения помех
  3. Из чего состоит микрофонный кабель
  4. Типы устройство XLR разъёмов
  5. Преимущества XLR разъёмов
  6. Распайка XLR разъема
  7. Типы кабеля используемого для соединения XLR разъёмов
  8. На что нужно обращать внимание при покупке


Содержание

  1. Причины возникновения помех
  2. Из чего состоит микрофонный кабель
  3. Микрофонный кабель состоит из трёх основных компонентов:
  4. Типы устройство XLR разъёмов
  5. Аббревиатура расшифровывается следующим образом:
  6. Преимущества XLR разъёмов
  7. Распайка XLR разъема
  8. Типы кабеля используемого для соединения XLR разъёмов
  9. На что нужно обращать внимание при покупке

Причины возникновения помех

Зарождение звукового сигнала и его обработка в электрический импульс начинается с микрофона и передаётся в первый предварительный усиливающий каскад. Именно на этом участке аудиосигнал максимально подвержен влиянию всевозможных источников помех. Если не защитить его в момент первой транспортировки по кабелю, то на оконечном усилителе будут слышны все, даже самые малейшие щелчки, от разрыва контакта в выключателе освещения, до работы компрессора холодильника. Таким образом, любой попадающий на внешний разъём усилителя сигнал будет усилен вместе с оригиналом, идущим от микрофона. Усиленные в десятки раз помехи будут заглушать голос и звучание будет отвратительное. Для этого нужно обращаться за помощью только в магазины и к продавцам которые специализируются на средствах воспроизведения и передачи аудиосигнала. Потому что потраченные деньги на некачественные товары быстро разочаруют своего владельца.

Из чего состоит микрофонный кабель

Для защиты рожденного в микрофоне слабого низковольтного сигнала звука нужно, чтобы он передавался по специальному кабелю и подключался только через XLR разъём. Всё это в комплексе даёт возможность передачи чёткого аудиосигнала без искажения.

Микрофонный кабель состоит из трёх основных компонентов:

  1. Медных токопроводящих проводников — жил, по которым будет проходить трансформированный в электрический импульс звук. Медь в данном случае является оптимальным проводником как в соотношении токопроводимости и цены, так и в отношении сопротивления и пластичности. Ещё одним из преимуществ меди используемой для кабелей такого типа является возможность её лёгкой пайки, как единственного способа соединения жилы и элементов разъёмов. Нужно помнить, что чем ниже его сопротивление и длина тем меньше будет потерь слабого импульса, идущего от микрофона к устройству приёма, это может быть микшер или предварительный усилитель. Проводники имеют многожильную конструкцию, так как именно она менее склонна к переломам вовремя изгибов.
  2. Экрана. От его плотности и качества оплётки напрямую зависит защита от помех и прохождения сигнала по жилам без внешнего искажения. Экран может быть выполнен из лужёной меди и нелуженой.
  3. Изоляции каждой жилы. Выполняется она из пластичного материала, обладающего диэлектрическими свойствами, чтобы медные токопроводящие жилы не касались друг друга и не влияли электрически. Чаще всего это ПВХ изоляция так как она обладает высокой стойкостью к изгибам, температурам и обладает отличными изолирующими свойствами.

Трёхконтактный разъём типа XLR. Данный стандартный разъём применяется для соединения микрофонов. Два контактных элемента несут в себе аудиоинформацию, а третий подключается к корпусу, который при оптимальной установке заземляется.


Типы устройство XLR разъёмов

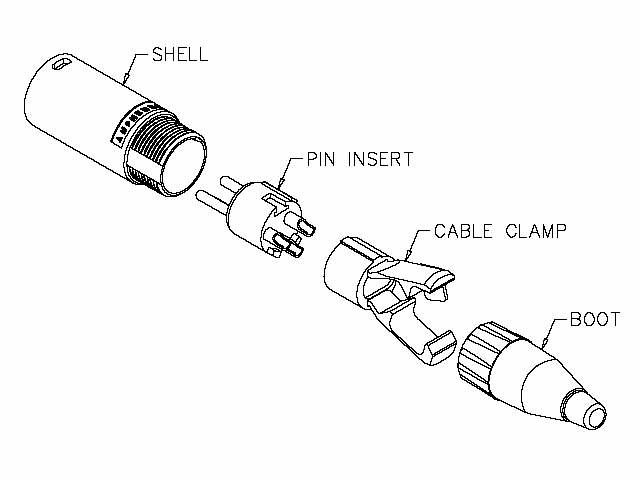

Для начала рассмотрим, что собой представляет стандартный XLR разъём по чему он имеет такое название.

Аббревиатура расшифровывается следующим образом:

  • Первая буква «Х» — это серия разъема, основанная компанией Cannon Electric в штате Калифорния, а если быть, точнее то в Лос-Анджелесе Джеймсом Каноном. Кстати, среди профессионалов в разговорном лексиконе сам разъем иногда так и называют Канон.
  • Вторая буква «L» — означает что он оснащён защёлкивающим соединяющим механизмом, именно благодаря такой фиксации данный разъём благополучно используется не только при установке на панели устройств и аппаратуры, но и при соединении двух отдельных кусков кабеля.
  • Третья буква «R» — это обозначения материала, изолирующего контакты внутри разъёма. Так как пластиковые изолирующие материалы имели проблемы с окислением медных контактных штырей, то разработчиками было принято решения заменить их на прорезиненные, которые одновременно при подключении двух элементов разъёмного соединения умело очищают их от этого вредного налёта. Однако если применяется контактные штырьки с позолоченным или же луженым покрытием, то пластиковый твёрдый изолятор не менее эффективен. То есть, если в конце указана буква «P» то это означает что используется пластик как основной тип изолятора.

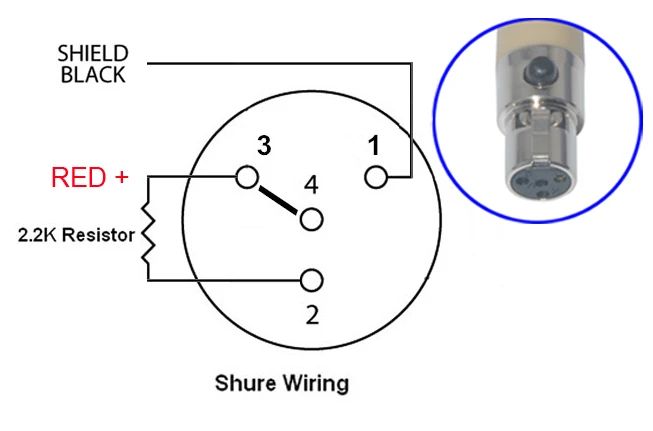

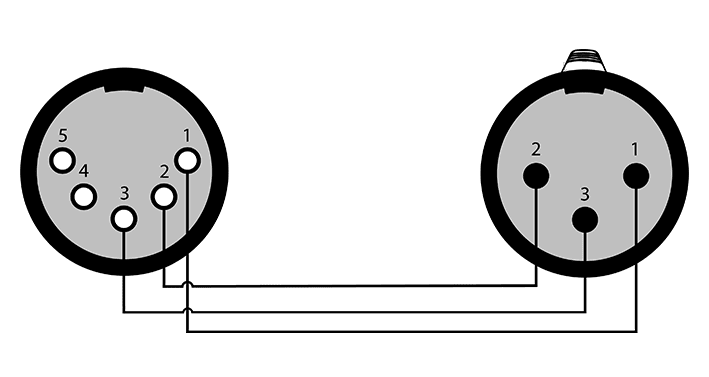

Иногда можно встретить XLR разъём, который имеет от трёх до пяти контактных штырьков, но всё же именно трёхконтактные имеют самую большую область применения и распространены среди любителей качественной музыки.

Преимущества XLR разъёмов

Среди преимуществ выделяются три основах, которые и формируют их способ назначение и высокий процент использования:

  • Обе части разъёма обладают малым переходным сопротивлением и надёжным контактом как при использовании на панели, так и на кабельном соединении. Для входа сигнала от источника звука применяется гнездо или как его ещё называют «мама», а от микрофона или же в нём устанавливается штекер, он же «папа». Надёжностью обеспечивается также прочными довольно толстыми контактными штырями, плотно входящие в разъемную часть;
  • Использование трёхконтактного соединения даёт возможность применять балансное подключение аудиообрудования. Этот метод основан на том по двум отдельным проводникам, которые имеются в кабеле, помимо экранирующего, протекает не только прямой, но и инверсный тип сигнала. Это даёт улучшенные показатели помехоустойчивости, так как каждый из них по отношению к земле равен по величине, но имеет противоположную амплитуду. То есть два сигнала подаются в противофазе и каждый из них сбалансирован относительно земли. Таким образом, полезная амплитуда сигнала, проходя по кабелю увеличивается по амплитуде в два раза. Этот способ значительно повышает помехоустойчивость, снижает искажение сигнала и подавляет синфазные помехи, вызванные внешними наводками.
  • Высокая механическая надёжность замка, имеющего металлическую основу. Зачастую чем выше стоимость, качество и крепость метала, из которого сделаны все элементы тем выше это показатель.

Распайка XLR разъема

Существует стандартизация во время распайки сигналов по трёхконктаной системе.

На разъёме видны цифры от одного до трёх, если произвести распайку правильно то проблем с коммутацией сигнала двух устройств, одно из которых является источником сигнала, а другое приёмником, не возникнет.

Вот стандартная распайка:

  • 1 — общий провод, соединенный с оплёткой, землёй и соответственно корпусом оборудования для надёжного экранирования;
  • 2 — к этому контакту подключается сигнал прямой полярности, и при использовании стандартных микрофонных кабелей жила имеет красный цвет;
  • 3 — сигнал инверсный, то есть смещённый относительно прямого на 180 градусов, то есть обратную полярность. Цвет изоляции жилы синий.

Правильная стандартная распайка даёт возможность использовать XLR разъем при переключении новых видов аппаратуры.

Типы кабеля используемого для соединения XLR разъёмов

Для разъема XLR типа рекомендовано использовать специальный кабель, защищённый от внешнего электромагнитного воздействия. Одним из основных элементов которого является токопроводящая жила ведь именно по ней передаётся на расстояние аудиосигнал. Одним из самых востребованных, популярных, и что немаловажных недорогих и соответственно недрагоценных материалов является медь. Именно медь сочетает в себе такие качества как:

  • низкое сопротивление проходящему току;
  • высокую теплоотдачу;
  • пластичность;
  • устойчивость к воздействию коррозии;
  • гибкость.

Она легко паяется, лудится, особенно это касается её основного конкурента алюминия, что повышает её эксплуатационные характеристики. В одних из самых популярных для данного разъёма аудиокабелей от компании «Vention» применяется бескислородная медь с высокой степенью очистки порядка 100%. Из неё изготавливается многожильный проводник, который не склонен к изломам во время изгибов и даже при переломе нескольких тонких проволочек не теряет свои проводящие сигнал свойства. Для использования в качестве аудиокабеля эта характеристика весьма важна, так как во время длительной эксплантации его приходится очень часто скручивать, изгибать и даже подвергать механическим ударам. Из недостатков такой продукции можно выделить:

  • вероятность окисления вследствие воздействия влаги;
  • недостаточно высокий процент скручивания при разделке.

Все эти недостатки могут быть отсечены одним элементарным способом — лужением. Итак, кабель используемый в паре с XLR разъемом, должен иметь как минимум две изолированные друг от друга жилы (проводника). Как правило, толщина которых составляет от 20 и 26 AWG (American Wire Gauge). Такая стандартная классификация определяет не только толщину, но и проводимость сигала, а также гибкость.

Однако, количество жил в кабеле может быть и увеличено до четырёх, то есть две пары, каждая из которых состоит из двух проводников. Такой четырёхжильный кабель, естественно, будет стоить дороже двухжильного, но зато он обеспечивает более качественное снижение шума около 20 ДБ. Особенно это касается когда он прокладывается в непосредственной близости с силовыми кабелями, подключенными к другому помехообразующему оборудованию.

Некоторые кабели имеют четыре жилы (две пары), и часто упоминаются как четырехжильный кабель. Четырехжильные кабели более дорогие, но в крайне «шумных» средах, или где кабели проложены параллельно с силовыми кабелями, они могут обеспечить, по крайней мере 20 ДБ, или более снижения шума по сравнению с двухжильными кабелями. Основное требование, которому должен отвечать четырёхжильный кабель, используемый для прохождения аудиосигнала, это то что жилы друг к другу должны плотно прилегать. Этой характеристикой пренебрегают производители дешевой и некачественной кабельной продукции, классифицирующей себя как кабельная продукция для XLR разъемов.

Следующий аспект, имеющий очень важное значение для эксплуатации и использования кабеля с данными разъёмами — это защитная экранирующая оболочка. Даже самый высококачественный проводник без неё подвержен множеству различных по частоте и амплитуде электромагнитным волнам, которые приведут к угрозе высокого уровня помех и шумов. Естественно, что каждый из проводников с током, особенно переменным, является сам по себе генератором электромагнитных помех что при подключении к усилителю и колонкам проявляет себя с негативной стороны. Поэтому изоляция каждой жилы и её экранизация одни из видов защиты от внешних помех и от шумов, создаваемых самим кабелем, а также электрического контакта между двумя проводниками с разной полярностью.

Для защиты от коротких замыканий отличный изоляционный материал — это ПВХ (полихлорвинил). Для сигнала, который исчисляется в микровольтах её вполне достаточно, поэтому здесь рекомендовано даже применение проводимой ПВХ изоляции служащей дополнительным экраном.

Для защиты от помех применяется слой экранированной оплётки из меди. Иногда для этих целей она может быть заменена на фольгу. Медная оплётка для экранирования в некоторых видах кабелей, используемых в связке с XLR разъемами часто используется лужёная медь, которая исключает эффект окисления и как следствие повреждение износ кабеля. Правда, стоит кабель с медной луженой оплёткой дороже, но это ого стоит. Фольга, в свою очередь, тоже является отличным защитным слоем от помех, но применяется только в кабельной продукции менее низкого уровня.

Тип плетения медной проволоки это ещё один из важных аспектов, влияющих на экранирование аудиокабеля. Плотность винтовой оплётки в любом случае не обеспечит полного покрытия и достигает 97–98%. Такая плотность служит великолепным экраном и при этом не теряется гибкость. При эксплуатации всё же нужно учесть что если очень сильно и часто сгибать кабеля такого типа то со временем могут образоваться пробелы в переплетениях.

Для студийного и профессионального использования в таком случае существуют на рынке кабеля с двойной спиралью, то есть каждая жила получает свой собственный экран. Такая продукция нашла широкое применение даже при широковещательных студиях где информация передаётся в эфир вживую то есть Live. Конечно, стоимость увеличивается, в разы, но для теле и радиовещательных компаний, качество передаваемого сигнала является одним из самых важных критериев увеличения количества слушателей и зрителей.

На что нужно обращать внимание при покупке

Обязательные семь критериев, которые должны быть учтены при покупке кабелей с разъёмом XLR разъёмов являются:

  • Использование кабеля, а также возможность работы его в среде с множеством помех формирует степень его защиты от них и как следствие его стоимость.
  • В среде большой насыщенностью помех, особенно, беспроводных коммуникаций необходимо использовать для чистоты прохождения сигнала максимальный уровень защиты со спиральной двойной оплёткой и проводящим ПВХ.
  • Если эксплуатация, возможно, будет требовать частых изгибов, то лучше использовать спиральный экран, нежели плетёный.
  • Экранирование и подключение этого защитного слоя к заземлению, должно быть выполнено, максимально надёжно.
  • Правильная коммутация и распайка, а также экранирование по всей длине кабеля являться залогом надёжной защиты от помех.
  • Позолоченные или же посеребрённые контакты не должны иметь механических повреждений и царапин.
  • Материал, из которого изготовлен XLR разъем влияет только на переходное сопротивление в контактной части, но не защищает от внешних помех и шумов генерируемых самим кабелем.

Нужно помнить, что плохо припаянный разъём и поврежденная изоляция, а также экран кабеля будут влиять на качество частоты передаваемого сигнала, особенно это касается при увеличении его длины. А также помните, что при увеличении длины соединительного кабеля возникает проблема с затуханием частотных характеристик, но зачастую это касается лишь чрезвычайно длинных расстояний между микрофоном и предварительным усилителем.

Распиновка XLR: схема распайки соединительного кабеля

Распиновка XLR разъемов и создание собственных аудиокабелей дает вам возможность полностью изготовить необходимую длину кабеля и установить нужные типы разъемов. Самое привлекательное в самостоятельном изготовлении кабелей xlr — это то, что сборка обойдется вам гораздо дешевле, чем покупать их собранными по стандарту, и если ваши шнуры когда-нибудь сломаются, у вас есть инструменты для их ремонта.

Ниже приведены несколько советов, которые помогут вам на пути к изготовлению нестандартных кабелей своими руками. Особые инструкции для XLR четко обозначены. Поскольку вы делаете свои собственные кабели, мы предполагаем, что вы знаете, как залудить чашки разъемов и подготовить кабельные выводы, поэтому мы не будем включать эти базовые методы пайки в наши инструкции.

Набор инструментов для изготовления и распиновки XLR кабеля:

  • Универсальный нож
  • Инструмент для обжима и зачистки проводов
  • Набор плоскогубцев
  • Паяльный комплект
  • Припой с канифолью
  • «Третья рука»
  • Микрофонный кабель
  • Штекерные разъемы XLR («мама»)
  • Штекерные разъемы XLR («папа»)

Распиновка XLR: как сделать кабели для микрофона

Кабели микрофона сбалансированы, то есть они содержат провод заземления, провод положительной полярности («горячий») и провод отрицательной полярности («холодный»). Вы будете припаивать эти провода к штекерному разъему XLR на одном конце кабеля микрофона и гнездовому разъему XLR на другом конце кабеля. Если вы знаете, как создавать кабели XLR «папа-мама», вы также можете создавать шнуры XLR «папа-мама» или XLR «мама-мама».

Сбалансированные соединители используют фазовую компенсацию для удаления шума, это означает, что вы можете прокладывать микрофонные провода на значительные расстояния, не создавая шума, в отличие от гитарных и инструментальных кабелей. Если вы хотите проложить гитарный провод большой длины, вы должны сначала повысить уровень сигнала инструмента до линейного с помощью блока DI, а затем проложить его на это расстояние с помощью симметричного кабеля.

Сбалансированный сигнал может быть доставлен только с помощью кабелей XLR, если оба устройства на каждом конце сигнала также сбалансированы. Любое несимметричное аудиоустройство приведет к несбалансированности всей сигнальной цепи.

Чтобы сделать микрофонный шнур, вам понадобится отрезанный до нужной длины кусок микрофонного кабеля, а также штекерный разъем XLR и разъем XLR «мама».

Отрежьте кусок микрофонного кабеля нужной длины с помощью канцелярского ножа.

Отвинтите основание разъема XLR и наденьте его на кабель вместе с внутренней защитной крышкой. Ваш разъем может поставляться с защитной крышкой, а может и без нее, поэтому не беспокойтесь, если у вас ее нет. Важно, чтобы вы не пропустили этот шаг, потому что после того, как вы припаяете головку разъема к внутренним проводам кабеля, вы не сможете надеть основание разъема на кабель.

Сделайте надрез на расстоянии примерно 6.3 мм от конца кабеля и медленно прокручивайте кабель под универсальным ножом, слегка надавливая. Вы сможете почувствовать контакт с проводами внутри кабеля; старайтесь оставить их нетронутыми. Снимите резиновую оболочку.

Отодвиньте кабельный экран (заземляющий провод), чтобы показался пучок ниток. Эти нити используется для обеспечения прочности на разрыв кабеля и предотвращения его растяжения с течением времени.

Обрежьте нити, чтобы был свободный доступ к «горячему» и «холодному» проводам.

Пальцами скрутите заземляющий провод.

Снимите оболочку вокруг «горячего» и «холодного» проводов с помощью приспособлений для зачистки проводов.

В этом кабеле есть три разных провода, и три контакта являются частью обоих XLR-разъемов, штекера и розетки. Существует стандарт под названием EIA Standard RS-297-A, который определяет, что контакт 1 является заземлением шасси, контакт 2 — это «горячий» вывод положительной полярности, а контакт 3 — это «холодный» вывод отрицательной полярности.

Как вы можете видеть на изображении ниже, контакты штекерных разъемов XLR помечены 1, 2 и 3.

Гнездовые разъемы XLR, также имеют свои порты, обозначенные цифрами 1, 2 и 3. Как вы можете видеть, эти порты расположены таким образом, что позволяет контакту 1 штекерного разъема XLR входить в порт 1, контакту 2 — в порт 2 и контакту 3 — в порт 3.

Совместите заземляющий провод с контактом 1, «горячий» красный провод с контактом 2, а «холодный» белый провод с контактом 3. Вам нужны свободные руки, чтобы припаять провода к соответствующим контактам, поэтому, используйте свою «третью руку», чтобы помочь себе в этом процессе.

Я рекомендую настроить вашу руку помощи таким образом, чтобы можно было припаять провода на контакты. Это позволит вам расплавить канифольный припой на середине провода, и он будет стекать на контакты.

Подключив все три провода к соответствующим контактам, можно будет собирать в обратном порядке коннектор.

Сдвиньте основание разъема к головке вместе с внутренней защитной крышкой (если она есть) и соберите узел вместе.

Чтобы установить гнездовой разъем XLR к другой стороне кабеля микрофона, выполните те же действия, что и для подключения штекерного разъема XLR, при этом обязательно припаяйте заземляющий провод к порту 1, «горячий» провод. к порту 2, а «холодный» провод к порту 3. Помните, что эти порты промаркированы.

Когда вы закончите собирать аудиокабель, важно правильно его сматывать, а не так, чтобы он был беспорядочно спутан; такое бережное обращение с кабелем предотвратит деформацию и износ внутренних проводов в дальнейшем.

Распиновка 3 5 jack 4 контакта

Существует три стандартных типоразмера данного разъёма.

  • Jack 6,35 мм, (иногда называют большой джек).
  • Mini-jack 3,5 мм
  • Micro-jack 2,5 мм.

Также разъёмы различаются числом контактов (колец):

  • Чаще всего имеет три контакта и правильно называется TRS (стерео сигнал)
  • Вариант с двумя называется TS (моно)
  • Вариант с четырьмя TRRS (стерео + микрофонкнопкаetc)
  • С пятью контактами TRRRS (стерео + видео и т.п.)

Стандартный стерео-Jack (TRS) имеет следующую распиновку:

В профессиональной звукотехнике часто используется балансное подключение (balanced), тогда назначение контактов другое:

Для гарнитур мобильных телефонов сегодня чаще всего используется разъём TRRS (четыре контакта) типоразмера 3.5мм. Для данного разъёма до 2012 года производителями обычно использовалась комбинация контактов cоответствующая стандарту OMTP (Open Mobile Terminal Platform). После 2012 года стандартной практикой среди производителей электроники стала последовательность cоответствующая стандарту CTIA (Cellular Telephone Industries Association). Распиновка обоих стандартов на рисунке ниже.

При подключении гарнитуры стандарта OMTP к устройству стандарта CTIA в стандартном режиме земля оказывается незадействованной. Звучание наушников при этом слышится как характерное «глухое» моно с большим избытком средних частот. При нажатии кнопки гарнитуры, микрофон замыкается на контакт «земля» и наушники гарнитуры стандарта OMTP работают по стандартной схеме в режиме стерео.

Также существует множество возможных нестандартных распиновок для данного разъёма. Ниже распиновка некоторых штекеров от Apple.

В некоторых телефонах Motorola для гарнитуры использовался четырёхпиновый штекер 2.5мм jack (TRRS) с нестандартной распиновкой:

Разъем гарнитуры отличается от разъема наушников дополнительным четвертым контактом, поэтому с ними все немного интереснее. А виной тому наличие микрофона, возвышающего наушники до ранга гарнитуры. Обычно основной загвоздкой при желании починить разъем гарнитуры становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда…?

Весь процесс ремонта наушников подробно показан в моем новом видео:

Ремонт разъема наушников уже рассматривался в статье одной из статей .

Итак, поехали чинить разъем гарнитуры

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm, но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из первой статьи контакты наушников: G — земля , R — правый , L — левый . Цвета, которыми закрашены контакты не случайны, это стандартные цвета, которые чаще всего используются производителями для отличия проводов.

Сейчас первый вариант уже практически окончательно вымер. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но вернемся к расцветке проводков гарнитуры. Чтобы не быть голословным вот вам отрезанный провод гарнитуры Beats Tour. Классическая схема окраски проводов:

Но увы, не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассмотреть абсолютно все варианты цветовых схем, не представляется возможным. Да и смысла не имеет, лучше понять как при любой схеме определить какой проводок за что отвечает. Этим мы и займемся 🙂

Пять проводков на четыре контакта разъема гарнитуры

Попали Вам в руки наушники, отрезали разъем, сняли оплетку с провода, а там вот так:

Три адекватных проводка и один, как сейчас принято говорить, с особенностями. А если с него изоляцию снять, то будет вообще вот так :

Вот и получили 5 проводов… 😥

Как определить назначение проводов гарнитуры

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник 😛 ( как это сделать читаем тут )

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки 🙂

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда 😛 воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Другие примеры распайки разъема гарнитуры

Тут не глядя и не проверяя можно спаивать два золотых провода вместе

Просто каждый канал имеет свой провод для земли. С аудиафильской точки зрения такой вариант более правильный, чем один земляной провод и способствует более широкой стереобазе.

Вообще получается, что вся проблема отремонтировать разъем гарнитуры сводится к определению где земля, которую нужно скрутить, чтобы получить 4 проводка.

Повторюсь еще раз — земля всегда желтая . Так же смеси желтого с другими цветами как правило тоже земля.

Провода гарнитуры с экраном

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод. Делается это для защиты от внешних наводок.

В случае экранированного провода, экран нужно просто распустить (раскрутить), вынуть содержимое и скрутить в самостоятельный проводок. Такие экраны у наушников сегодня встречаются довольно редко, т.к. создают паразитную емкость и делают звук более «мутным».

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем его:

Под ним скрывается синенький проводочек микрофона.

Вообще суть экранирования заключается в защите от помех, чтобы внешние поля не создавали наводки на микрофонный провод, которые будут передаваться вашему собеседнику . Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны или больше полезного сигнала.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

Вместо заключения

В заключении хочется отметить, что все это достаточно просто, даже если и кажется сложным. Просто нужен опыт и понимание, которое приходит с опытом. Во как)) так что если хотите уметь чинить наушники — чините, не бойтесь) Новые все равно дороже покупать, а тут авось и получится 😛

П.с. При определении, желательно сразу, после зачистки от оплетки, залуживать концы проводков. В случае использования мультиметра или батарейки без этого в принципе не обойтись. Да и в любом случае потом к разъему припаивать)

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Подключении микрофона к телефону | Для Экстрима

  • Все статьи
  • Как подключить микрофон к телефону

обновлено 18.04.2020.

Данная статья не будет охватывать различия между характеристиками микрофонов. Её цель объяснить, как правильно подобрать к вашей модели смартфона и настроить совместимое устройство улавливания звука.

Разъемы

И первое, с чего нужно начинать подбор микрофона для телефона для записи – это разъем и штекер. Зная, что большая часть смартфонов оборудованная разъемом с четырьмя контактами 3.5мм Female TRRS (правый, левый канал наушников, микрофон и земля), можно предположить, что достаточно купить микрофон с нужным штекером и все будет ok. Но к сожалению это не верное утверждение, так как на устройства улавливания звука установлены штекеры с двумя TS или тремя TRS кольцами. И при подключении такого микрофона к смартфону первый просто не будет принимать сигнал от второго. В сложившейся ситуации есть два выхода: приобрести адаптер с TRS на TRRS или же купить микрофон уже изначально рассчитанный на четырех контактный разъем. Качественный переходник для микрофона для телефона делает Boya, а именно модель BY-CIP.

Самое обидное — это то, что на этом все не заканчивается. Производители смартфонов используют распиновку (соответствие контактов на штекере определенному сигналу) двух стандартов:

  • OMTP международный стандарт, левый сигнал на наконечнике, правый на первом кольце, микрофон на втором и земля на последнем;
  • CTIA американский стандарт, здесь контакты микрофона и земли поменяны местами.

Как быть в такой ситуации, опять использовать переходник? Да, все верно, простейшим решением еще одной проблемы совместимости является адаптер OMTP/CTIA, но вот найти такой переходник не так легко. Ответственные производители микрофонов для телефона включают в комплекты поставки своей продукции 4-х контактные переходники OMTP/CTIA и TRRS/TRS для полной совместимости с любым устройством, будь то компьютер, рекордер, планшет или камера. Ulanzi с моделями AriMic Lavalier и AriMic DualMic. может послужить хорошим примером правильной комплектации.

Приложение для микрофона.

Вот вы уже подобрали совместимую модель микрофона для записи, подключили его к смартфону, нажали на кнопку начала записи, а звук улавливает не микрофон, а телефон. Так что же не так? Все просто, встроенное приложение не всегда умеет использовать внешний микрофон для записи звука. Вам нужно приложение, которое позволяет выбрать записывающее устройство. Для Android можем порекомендовать Open Camera – бесплатное профессиональное приложение для съемки видео с огромным количеством настроек в том числе и выборе устройства записи звука. Для проведения манипуляций с настройками необходимо: перейти в нужный раздел нажав на шестеренку в правом верхнем углу, далее найти раздел «Настройки видео», опустится вниз до «Источник звука» и выбрать опцию «Внешний микрофон».

Type-C и Lightning

Все перечисленное выше актуально для любого смартфона независимо от операционной системы. Однако у современных моделей появилась тенденция не использовать гнездо мини-джек, а обходится одним универсальным портом USB Type-C или Lightning. При такой конфигурации, все упрощается не только в плане подключения, но и в плане настройки. Используя микрофон для телефона для записи со штекером как на вашей модели смартфона, будь то Type-C или Lightning, исчезает потребность в изменении опций гаджета, так как данные аксессуары всегда устанавливаются как устройство записи звука по умолчанию. Покупая микрофон для записи такого типа, вы получаете гарантированную совместимость с вашим телефоном. Хорошим примером может послужить Boya с двумя одинаковыми моделями, но предназначенных для разных ОС BY-DM1 и BY-DM2.

Воспроизведение

Здесь же стоит упомянуть, что любой микрофон при подключении к телефону, любым упомянутым способом определяется им как гарнитура. Отсюда следует: при прослушивании записанного материала, да и вообще любых звуков со смартфона при подключенном микрофоне, весь аудио поток будет направлен на него и вы ничего не услышите. И только при отключении микрофона от телефона ваш гаджет сможет снова воспроизводить звуки.

Разрешить данную ситуация подключения, при необходимости регулярного прослушивания, а также с возможностью использования микрофона как полноценную гарнитуру, хотя последнее крайне спорное решение и вряд ли вообще нужно, но все же достаточно приобрести кабель адаптер для разветвления с одного разъема 3. 5мм TRRS на два отдельных 3.5мм TRS каждый, для отдельных устройств микрофона и наушников. Такой тип подключения актуален не только для телефонов, а также для ноутбуков, планшетов, компьютеров.

Теперь, имея достаточный уровень знаний про способы подключения и настройки микрофона, придерживаясь объяснений описанных в нашей статье, покупка микрофона для телефона для записи видео пройдет легко и безошибочно.
