Как устроена электрическая схема ВАЗ 2107 с инжекторным двигателем. Какие основные компоненты входят в электрооборудование ВАЗ 2107. Где расположены основные элементы электросхемы ВАЗ 2107 21074 инжектор. Как правильно читать и использовать электросхему ВАЗ 2107.
Основные компоненты электросхемы ВАЗ 2107 инжектор
Электрическая схема ВАЗ 2107 с инжекторным двигателем включает в себя следующие основные компоненты:
- Аккумуляторная батарея
- Генератор
- Стартер
- Система зажигания (катушка зажигания, трамблер, свечи)
- Система впрыска топлива (форсунки, датчики)
- Приборы освещения и сигнализации
- Контрольно-измерительные приборы
- Электродвигатели (стеклоочистителей, отопителя и др.)
- Блок предохранителей и реле
Каждый из этих элементов играет важную роль в работе электрооборудования автомобиля. Рассмотрим их более подробно.
Расположение основных элементов электросхемы ВАЗ 2107
Для удобства обслуживания и ремонта важно знать расположение основных элементов электросхемы ВАЗ 2107:
- Аккумулятор — в моторном отсеке справа
- Генератор — спереди двигателя справа
- Стартер — снизу двигателя слева
- Блок предохранителей — под панелью приборов слева
- Блок управления двигателем — под панелью приборов справа
- Датчики системы впрыска — на двигателе
- Катушка зажигания — на правой стороне двигателя
Знание расположения компонентов позволяет быстро найти нужный элемент при диагностике неисправностей.
Особенности электропроводки ВАЗ 2107 инжектор
Электропроводка ВАЗ 2107 с инжекторным двигателем имеет ряд особенностей:
- Применяется жгутовая система проводки
- Провода маркируются цветом и сечением
- Используются разъемные соединения
- Силовые цепи защищены предохранителями
- Применяется система заземления на «массу» кузова
Система электропитания ВАЗ 2107 инжектор
Система электропитания ВАЗ 2107 инжектор включает следующие основные элементы:
- Аккумуляторная батарея 12В, 55А*ч
- Генератор переменного тока 14В, 80А
- Регулятор напряжения
- Выключатель зажигания
- Предохранители и реле
Как работает система электропитания ВАЗ 2107? При неработающем двигателе питание обеспечивает аккумулятор. После запуска двигателя генератор вырабатывает электроэнергию для питания потребителей и зарядки аккумулятора.
Система зажигания ВАЗ 2107 инжектор
Система зажигания ВАЗ 2107 с инжекторным двигателем включает:
- Катушку зажигания
- Модуль зажигания
- Датчик положения коленвала
- Высоковольтные провода
- Свечи зажигания
Как работает система зажигания ВАЗ 2107 инжектор? Сигнал от датчика коленвала поступает в блок управления двигателем. Блок управления подает импульсы на модуль зажигания, который коммутирует первичную обмотку катушки. Во вторичной обмотке катушки формируется высокое напряжение, поступающее на свечи зажигания.
Система управления двигателем ВАЗ 2107 инжектор
Система управления инжекторным двигателем ВАЗ 2107 включает:
- Электронный блок управления (ЭБУ)
- Датчики (расхода воздуха, положения дроссельной заслонки, температуры и др.)
- Исполнительные механизмы (форсунки, регулятор холостого хода и др.)
- Диагностический разъем
Как работает система управления двигателем ВАЗ 2107? ЭБУ получает информацию от датчиков о параметрах работы двигателя. На основе этих данных блок управления рассчитывает необходимое количество топлива и момент зажигания, управляя работой форсунок и системы зажигания.
Система освещения и сигнализации ВАЗ 2107
Система освещения и сигнализации ВАЗ 2107 включает:
- Фары головного света
- Задние фонари
- Указатели поворота
- Стоп-сигналы
- Плафоны освещения салона
- Звуковой сигнал
Как устроена система освещения ВАЗ 2107? Цепи освещения защищены предохранителями и управляются переключателями на рулевой колонке и панели приборов. Реле поворотов обеспечивает прерывистую работу указателей поворота.
Особенности подключения фар ВАЗ 2107
При подключении фар ВАЗ 2107 следует учитывать следующие моменты:
- Ближний и дальний свет имеют отдельные цепи питания
- Цепь дальнего света защищена отдельным предохранителем
- Для коммутации дальнего света используется реле
- Габаритные огни подключаются параллельно лампам ближнего света
Правильное подключение фар обеспечивает эффективное освещение дороги и безопасность движения в темное время суток.
Контрольно-измерительные приборы ВАЗ 2107
- Спидометр
- Тахометр
- Указатель температуры охлаждающей жидкости
- Указатель уровня топлива
- Контрольные лампы (давления масла, зарядки и др.)
Как подключаются приборы ВАЗ 2107? Питание приборов осуществляется через отдельный предохранитель. Указатели получают сигналы от соответствующих датчиков. Контрольные лампы подключаются к цепям контролируемых систем.
Диагностика неисправностей электрооборудования ВАЗ 2107
Для диагностики электрооборудования ВАЗ 2107 можно использовать следующие методы:
- Проверка предохранителей и реле
- Измерение напряжения в цепях
- Проверка целостности проводов
- Считывание кодов неисправностей
- Проверка работы отдельных элементов
При каких симптомах необходима диагностика электрооборудования ВАЗ 2107? Основными признаками являются отказ запуска двигателя, нестабильная работа систем, отсутствие заряда аккумулятора, перебои в работе освещения.
Электрическая схема ВАЗ 2107 с инжекторным двигателем довольно сложна, но знание ее особенностей позволяет эффективно обслуживать и ремонтировать электрооборудование автомобиля. При возникновении серьезных неисправностей рекомендуется обращаться в специализированный автосервис.

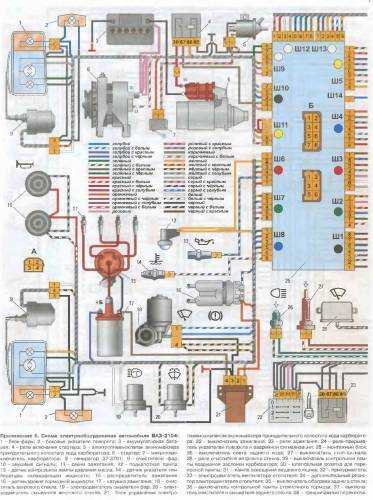

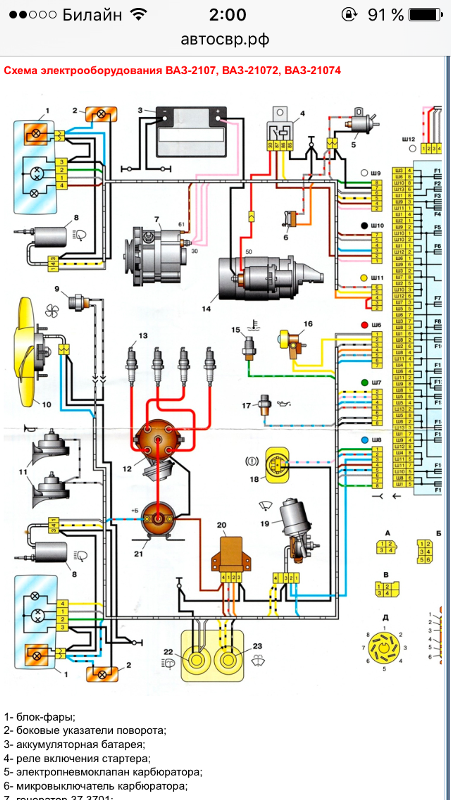

Электросхема Ваз 2107 Схема Электрооборудования — Схема Ваз Vaz — Автору161- схема руководства коды ошибок запчасти — Автору161
1 фары
2 повторители
3 Аккумулятор
4 реле стартера
5 пневмоклапан карбюратора
6 микрушка стоит на карбюраторе
7 генератор
8 моторчик очистителя фар
9 датчик вентилятора охлаждения
10 вентилятор охлаждения
11 сигналы
12 трамблер
13 свечи
14 стартер
15 датчик температуры(датчик температуры воды,водяной датчик)
16 лампочка освещения моторного отсека(включается при открытом капоте и включенных габаритах)
17 датчик давления масла(для лампочки масла на щитке приборов)
18 датчик уровня тормозной жидкости(стоит на тормозном бочке под капотом)
19 моторчик дворников
20 блок управления пневмоклапаном карбюратора
21 катушка зажигания (+Б это плюсовой провод)
22 моторчик, насос омывателя фар
23 моторчик, насос омывателя лобового стекла
24 монтажный блок предохранителей
25 реле моторчика дворников(минутка)
26 реле аварийки и поворотов
27 тормозная лягушка(находится над тормозной педалью)
28 лягушка заднего хода(находится на задней части кпп со стороны глушителя)
29 реле зажигания
30 замок зажигания
31 подрулевой переключатель дворников,света дальнего ,ближнего,поворотов.
На нем же установлен контакт сигнала значок в виде дудки
32 кнопка аварийки
33 розетка для переноски (находится над педалями,возле тормозной лягушки)
34 кнопка печки
35 резистр моторчика печки (находится внутри корпуса печки)
36 лампочка включения подогрева заднего стекла
37 лампочка индикатор тормозной жидкости(загорается при малом уровне тормозной жидкости)
38 блок сигнализаторов
39 моторчик печки
40 подсветка бардочка
41 кнопки вкл/выкл освещения салона (стоят на передних стойках передних дверей)
42 кнопки вкл/выкл фонариков передних дверей(устанавливались до 1998 года)
43 фонарики открытых дверей ( устанавливались до 1998 года)
44 соеденительная колодка ( а кто его знает куда 🙂
45 прикуриватель
46 часы
47 регулировка подсветки приборов (стоит на бороде в левом верхнем углу)
48 диод проверки исправности лампочки малого уровня тормозной жидкости
49 указатель топлива
50 лампочка резерва топлива
51 спидометр
52 индикатор включения поворотов и аварийки
53 лампочка заслонки (подсоса)
54 индикатор зарядки (в виде аккумулятора на щитке приборов)
55 кнопка вкл/выкл подсоса (стоит за ручкой подсоса)
56 щиток приборов
57 экономайзер
58 кнопки вкл/выкл освещения салона на стойках задних дверей
59 указатель температуры
60 тахометр
61 лампочка включения ручника ( на щитке приборов ввиде (Р) )
62 лампочка индикатор масла- малого давления
63 лампочка индикатор включения дальнего света
64 лампочка индикатор включения габаритов
65 вольтметр
66 кнопка вкл/выкл лампочки (61) ручника(стоит под ручником)
67 кнопка вкл/выкл габаритов(света)
68 кнопка вкл/выкл обогрева заднего стекла
69 кнопка вкл/выкл задних противотуманок
(противотуманки встроенны в заднем фонаре в блоке габаритов в виде лампочки мощностью 21W )
70 предохранитель задних противотуманок
71 плафон освещения салона,может стоять как на потолке(старый образец),так и на средних стойках
72 задние фонари
73 датчик уровня топлива (стоит в баке, сверху)
74 провод подключения обогрева заднего стекла плюсовой (+)
74а провод подключения обогрева заднего стекла минусовой (-) масса
75 подсветка номера
А -этот разъем применяется на:фары,моторчик очистителя фар,моторчик стеклоочистителя лобового стекла,
реле дворников (минутка),блок управления пневноклапаном карбюратора,
Б- блок предохранителей,подрулевой переключатель(гитара),реле аварийки и поворотов.
Г-задние фонари.
Д-кнопка аварийки
