Что такое перекрестный выключатель и как он работает. Как правильно подключить перекрестный выключатель в схеме освещения. Какие преимущества дает использование перекрестных выключателей. Где чаще всего применяются перекрестные выключатели.
Что такое перекрестный выключатель и его назначение
Перекрестный выключатель (переключатель) — это специальный электротехнический прибор, который позволяет управлять освещением из трех и более мест. Его еще называют «третьим в схеме», так как он дополняет стандартную схему из двух проходных выключателей.
Основное назначение перекрестного выключателя — обеспечить возможность включения/выключения света с нескольких точек. Это очень удобно в больших помещениях, длинных коридорах, на лестницах и в других местах, где требуется управление освещением с разных позиций.
Принцип работы перекрестного выключателя
Как работает перекрестный выключатель? Его конструкция позволяет коммутировать электрические цепи таким образом, чтобы изменение положения клавиши любого выключателя в схеме приводило к переключению света.

Внутри перекрестного выключателя находится механизм с четырьмя контактами. При переключении клавиши происходит изменение схемы соединения этих контактов, что и позволяет управлять освещением в комбинации с проходными выключателями.

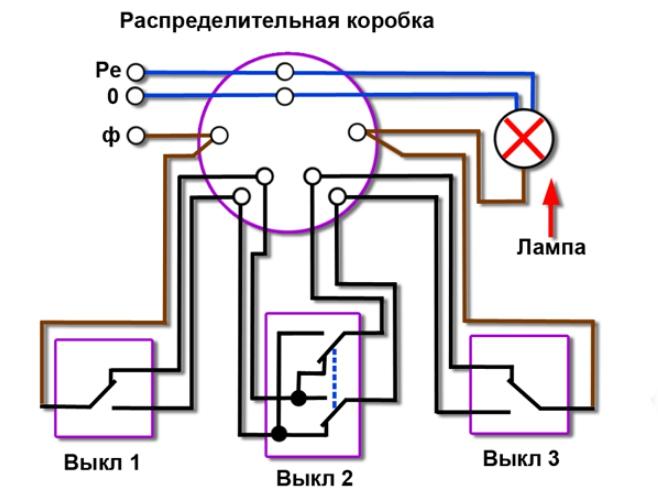

Схема подключения перекрестного выключателя

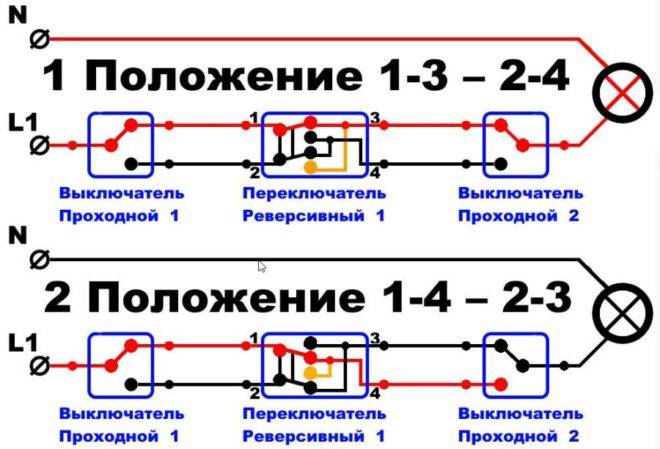

Стандартная схема подключения перекрестного выключателя выглядит следующим образом:
- Два проходных выключателя устанавливаются в начале и в конце линии
- Перекрестный выключатель размещается между ними
- От первого проходного выключателя к перекрестному идут две линии
- От перекрестного ко второму проходному также идут две линии
- Питание подается на первый проходной выключатель
- Осветительный прибор подключается к последнему проходному выключателю

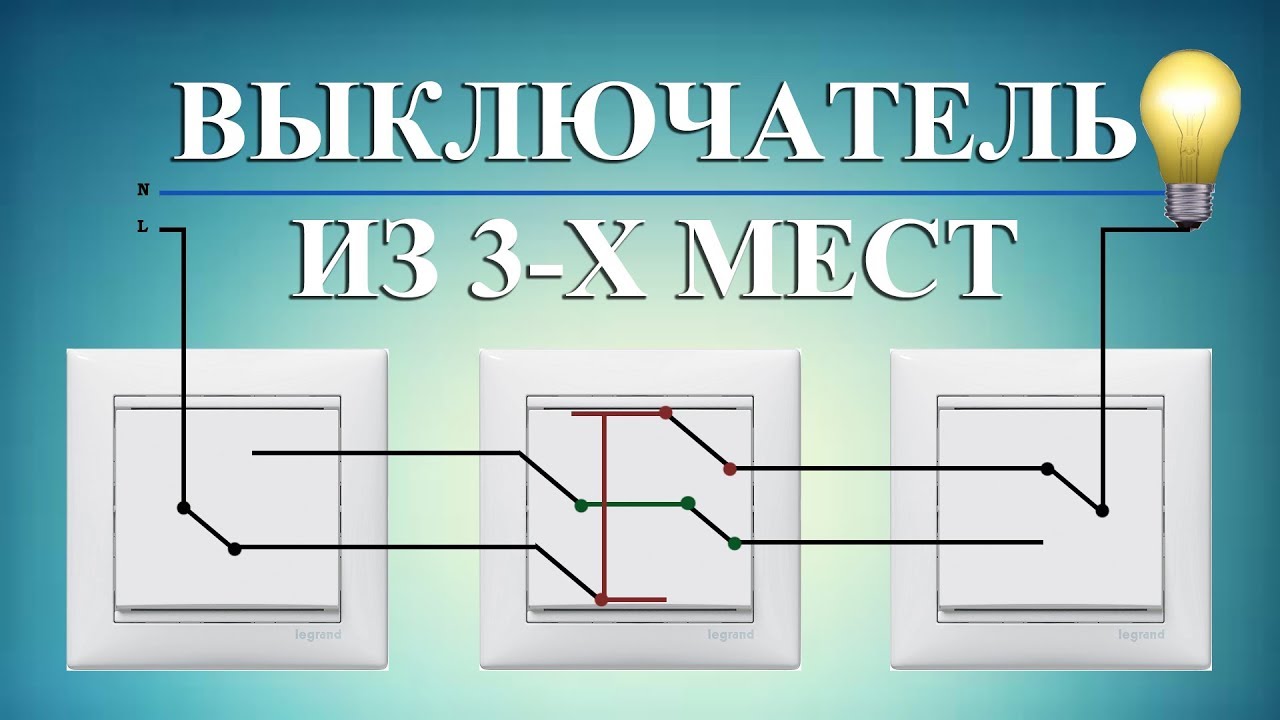

При таком подключении управлять светом можно будет с трех точек — с обоих проходных выключателей и с перекрестного.
Особенности монтажа перекрестного выключателя
При установке перекрестного выключателя важно учитывать несколько ключевых моментов:
- Перед началом работ необходимо отключить электропитание на щитке
- Для подключения требуется 4 провода — по два с каждой стороны
- Провода подключаются к клеммам попарно, согласно маркировке на механизме
- Важно правильно определить пары проводов, идущие от проходных выключателей
- После подключения проводов механизм устанавливается в подрозетник
- Проверяется работоспособность всей схемы освещения
Точное соблюдение схемы подключения и аккуратный монтаж — залог корректной работы системы управления освещением с перекрестным выключателем.

Преимущества использования перекрестных выключателей
Применение перекрестных выключателей в системах освещения дает ряд существенных преимуществ:
- Возможность управления светом из 3 и более мест
- Повышение удобства и комфорта использования освещения
- Экономия электроэнергии за счет своевременного выключения света
- Повышение безопасности передвижения в темное время суток
- Расширение функциональности системы освещения
- Возможность создания сложных схем управления светом
Все это делает перекрестные выключатели очень востребованными в современных системах освещения различных объектов.
Области применения перекрестных выключателей
Где чаще всего используются перекрестные выключатели? Основные сферы их применения:
- Длинные коридоры в офисах, гостиницах, больницах
- Лестничные пролеты в многоэтажных зданиях
- Большие помещения с несколькими входами/выходами
- Просторные холлы и фойе общественных зданий
- Частные дома с разветвленной системой освещения
- Уличное и садово-парковое освещение
Перекрестные выключатели незаменимы везде, где требуется гибкое управление освещением с нескольких точек.

Выбор перекрестного выключателя
На что обратить внимание при выборе перекрестного выключателя для системы освещения?
- Номинальный ток и напряжение — должны соответствовать параметрам сети
- Тип монтажа — встраиваемый или накладной
- Материал корпуса — пластик или металл
- Цвет и дизайн — для гармоничного сочетания с интерьером
- Наличие подсветки клавиши — удобно в темноте
- Производитель и гарантийный срок
Правильно подобранный перекрестный выключатель обеспечит надежную и комфортную работу системы освещения на долгие годы.
Особенности подключения сенсорных перекрестных выключателей
Сенсорные перекрестные выключатели имеют некоторые особенности при подключении:
- Требуют наличия нулевого провода для питания электроники
- Часто имеют дополнительную клемму для подключения заземления
- Могут быть несовместимы с обычными механическими выключателями
- Нуждаются в программировании для работы в режиме перекрестного переключения
- Обычно имеют отдельные модели Master и Slave для создания схемы
При установке сенсорных перекрестных выключателей важно внимательно изучить инструкцию производителя и четко следовать схеме подключения.

Возможные проблемы при использовании перекрестных выключателей
Какие сложности могут возникнуть при эксплуатации перекрестных выключателей?
- Неправильное подключение приводит к некорректной работе схемы
- Низкокачественные выключатели быстро выходят из строя
- При большом количестве выключателей возможно мерцание ламп
- Сенсорные модели могут давать сбои из-за помех в электросети
- Сложность диагностики при выходе из строя одного из выключателей
Большинство проблем можно избежать при правильном монтаже и использовании качественных комплектующих от проверенных производителей.
Заключение
Перекрестные выключатели значительно расширяют возможности управления освещением, делая его более удобным и функциональным. Правильно спроектированная и смонтированная система с перекрестными выключателями обеспечит комфорт и безопасность в любом помещении. При возникновении вопросов по подбору или установке перекрестных выключателей рекомендуется обращаться к квалифицированным специалистам.
Подключение перекрестного переключателя
Перекрестный выключатель (переключатель) – это незаменимый компонент в системах управления освещением, в которых реализована возможность включать и выключать свет одновременно из трех и более различных мест. Часто из-за этого такой переключатель еще называют «третий в схеме».

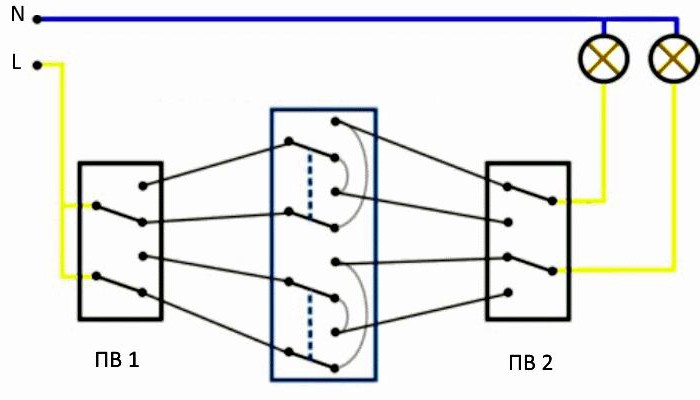

Стандартная схема подключения перекрестного выключателя выглядит следующим образом:
Более подробную информацию вы можете прочитать в нашей статье «Схема подключения перекрестного переключателя». Материал поможет вам правильно выполнить электропроводку для схем подключения в которых используются три, четыре или большее количество переключателей. Обязательно прочитайте её прежде чем приступать к подключению перекрестного переключателя.
Сейчас давайте рассмотрим, как подключить и установить механизм перекрестного выключателя. Прежде чем приступать к монтажу, обязательно отключите подачу тока в месте установки. Для этого необходимо выключить соответствующий автоматический выключатель, в учетно-распределительном щите.
Изучив схему подключения перекрестного выключателя вы могли заметить, что для его работы требуется четыре провода, соответственно и в подрозетнике, куда мы собираемся его устанавливать, должно быть ровно столько же.
В качестве примера для установки мы будем использовать перекрестный выключатель ABB Busch-Jaeger серии basic55.
Приступаем к установке. В первую очередь необходимо подготовить провода. В нашем случае клеммы для подключения проводов к перекрестному переключателю выполнены в виде пружинных зажимов. Поэтому для подключения необходимо снять изоляцию с проводов на расстояние 10-14мм. Для удобства, на суппорте механизма есть наглядная схема, с которой можно сверить правильно ли вы зачистили жилы проводов.
Схема подключения проводов к перекрестному выключателю представлена на изображении ниже. От правильности соблюдения порядка подключения зависит работоспособность всей системы переключателей.
Как видите, провода подключаются строго парами, т.е. первые два провода, идущие условно от первого проходного переключателя, подключаются в зажимы со стрелками, указывающими внутрь, а вторая пара жил, идущая к условно второму проходному переключателю, в клеммы со стрелками наружу. Вот как это выглядит.
В нашем случае довольно легко определить пары проводов, так как при монтаже электропроводки прокладка кабелей до перекрестного переключателя была выполнена парой двухжильных проводов. В результате, можно не разбираясь подключать две жилы каждого из кабелей в пары клемм механизма, при этом не имеет значения какая пара будет подключена к верхним (со стрелками внутрь), а какая к нижним контактам (со стрелками наружу)
Если проводка к перекрестному переключателю выполнена не вами, не оставлено никаких пояснений или маркировок проводов, и вы соответственно не знаете какие из четырех проводов парные, я советую следующий способ определения.
КАК ОПРЕДЕЛИТЬ ПОРЯДОК ПОДКЛЮЧЕНИЯ ПРОВОДОВ К ПЕРЕКРЕСТНОМУ ПЕРЕКЛЮЧАТЕЛЮ
1. В первую очередь необходимо подключить проходные выключатели, которые как видно из схемы всегда установлены вначале и в конце системы переключателей. Как подключить проходной выключатель вы можете узнать из нашего материала «Как подключить систему проходных выключателей (переключателей)».
2. Далее включить подачу электрического тока и с помощью индикаторной отвертки найти фазу на одном из четырех проводов, идущих к перекрестному переключателю, запомнить его.
3. Изменить положение клавиши проходных выключателей, проще говоря переключить их, после чего опять же с помощью индикаторной отвертки найти фазный провод в одном из четырех проводов, идущих к перекрестному переключателю.
4. Вот эти два провода, которые вы таким образом нашли и будут составлять первую пару проводов, которые необходимо подключить в пару клемм переключателя, а оставшиеся два во вторую пару клемм.
После подсоединения проводов к механизму перекрестного выключателя, аккуратно укладываем провода с тыльной стороны и устанавливаем его в подрозетник. Затем выставляем его строго горизонтально по уровню и затягиваем крепежные винты, как показано на изображении ниже.
Далее устанавливаем декоративную рамку.
Надежно крепим её с помощью фиксатора, идущего в комплекте с переключателем. Для этого необходимо поместить его в пазы на суппорте механизма переключателя.
Осталось установить клавишу, для этого достаточно её просто вставить в посадочное место механизма переключения.
На этом установка перекрестного переключателя завершена. Закончив монтаж всех переключателей этой группы освещения, можно включить подачу электричества и проверить работу как всей системы, так и каждого её компонента.
Если у вас все еще остались вопросы про подключение перекрестного переключателя, возможных вариантах их использования и применения, проблемы с выбором или покупкой, в общем любые по этой теме — обязательно пишите их в комментариях к статье, постараемся на все ответить.
Проходной выключатель. Инструкция. Схема подключения
Сенсорные проходные выключатели Livolo возможно установить на заложенную проводку для клавишных выключателей без внесения изменений в проводку! Распред коробки вскрывать не нужно.Сенсорный проходной выключатель Livolo универсальный, он же перекрестный или маршевый используется для управления освещением из двух и более мест. Работает в режиме вкл/выкл.
Внимание! Сенсорный проходной выключатель не работает в паре с механическим проходным выключателем.
Нагрузкой управляет Главный (Master) выключатель, Второстепенные (Slave) выключатели передают команду вкл/выкл Главному выключателю.
- Для подключения Главного (Master) выключателя используются клеммы: Lin — фаза, L1 и L2 — выход на линии нагрузки, COM — информационный.
- Для подключения Второстепенного (Slave) выключателя используются две клеммы: Lin — фаза, COM — информационный.
Программирование:
Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
Шаг 2: Прикоснитесь к сенсору Второстепенного переключателя на пол секунды.
Сброс программирования:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Программирование будет сброшено.
Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из двух мест
Односенсорные модели VL-C701S, VL-C701SR, VL-C701SZ*, VL-C701SQ*.
Двухсенсорные модели VL-C702S, VL-C702SR, VL-C702SZ*, VL-C702SQ*
Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из трех местСхема подключения сенсорных проходных выключателей Ливоло для управления освещением из четырех местОсобенности* Умные выключатели VL-C701SZ или VL-C702SZ устанавливаются только на место Главного (Master) выключателя. Второстепенные (Slave) выключатели используются VL-C701S или VL-C702S.
* Умные выключатели VL-C701SZ или VL-C702SZ необходимо подключить к Блок управления умным домом Шлюз Zigbee 3.0 Livolo (VL-XG002)
* Умный проходной димер VL-FC1SD1Z-2G устанавливаются только на место Главного (Master) выключателя. Второстепенные (Slave) выключатели используются VL-C701S или VL-C702S.
* Бесшумные выключатели VL-C701SQ или VL-C702SQ устанавливаются только на место Главного (Master) выключателя. Второстепенные (Slave) выключатели используются VL-C701S или VL-C702S.
Схема подключения проходных выключателей Livolo на разводку, выполненную для клавишных выключателей
Заложенных проводов достаточно. Распределительные коробки вскрывать не нужно. Необходимо подать фазу на два выключателя и соединить их информационным COM проводом.
Как подключить проходной сенсорный выключатель Livolo на проводку для клавишных выключателей
youtube.com/embed/M_g6_DsDKJs»>Пример реализации схемы управления двумя источниками свети из двух мест. Необходимо подать фазу на два выключателя и соединить их информационным COM проводом. После подключения останется два свободных провода.
Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO.
ЗАДАЧА!Реализовать управление общим освещением комнаты с трех мест: слева от кровати, справа от кровати, при входе в комнату.
Реализовать управление отдельными бра по обе стороны кровати.
- Сенсор №1 управляет лампой №1.
- Сенсор №2 управляет лампой №2, второй сенсор №1 управляет лампой №1.
- Сенсор №3 управляет лампой №3, второй сенсор №1 управляет лампой №1.
Обзорное видео о подключении проходных выключателей Livolo
Если у Вас остались вопросы по подключению проходных выключателей Livolo мы с радостью Вам поможем. Наши контакты https://livolo.in.ua/pages/contacts/
Кросс-соединения в центре обработки данных + Межсоединения
В пространстве центра обработки данных кросс-соединения и межсоединения через патч-панели обычно используются между активным оборудованием исключительно для управления и гибкости, обычно располагаясь между уровнями коммутаторов или между коммутаторами и серверами. В некоторых сценариях даже требуется использование нескольких перекрестных соединений или межсоединений в одном и том же канале или их комбинации.
Большинство из вас, вероятно, уже знают, что лучше протестировать постоянную ссылку, а не канал. Постоянная связь — это фиксированная часть канала, которая обычно идет от коммутационной панели к коммутационной панели в центре обработки данных или от коммутационной панели в телекоммуникационной комнате к розетке рабочей зоны в локальной сети. Напротив, канал включает в себя все кабели и патч-корды между двумя элементами активного оборудования.
Как правило, лучше протестировать постоянную ссылку, потому что она является основой сети, а патч-корды часто перемещаются или отключаются. Когда вы проходите тестирование постоянной связи и используете патч-корды, соответствующие стандартам, ваш канал должен пройти проверку. Но если вы проводите тестирование каналов, а затем заменяете патч-корды, вы можете с тем же успехом выбросить результаты тестирования прямо в окно.
Но что произойдет, если мы добавим кросс-соединение?
Интерконнект против кросс-коннекта
Что такое взаимосвязь? По сути, это использование патч-панели на активном оборудовании, используемой для распределения каналов от оборудования к другому оборудованию в центре обработки данных, поэтому его часто называют распределительной панелью. Центры обработки данных часто развертывают межсоединения на обоих концах канала, где соединение от одной панели к другой является постоянной связью.
Что такое кросс-коннект? Кросс-соединение в центре обработки данных — это использование дополнительных патч-панелей, которые отражают порты подключаемого оборудования, по сути, создавая отдельную область коммутации, где любой порт оборудования может быть подключен к любому порту другого оборудования с помощью патч-кордов на передней панели. панели.
Каждый дата-центр уникален. Некоторые используют межсоединения только на активном оборудовании, по существу создавая канал с двумя разъемами с постоянной связью между двумя патч-панелями. Другие могут использовать отдельный кросс-коннектор с интерконнектором на одном конце для подключения к оборудованию, создавая канал с тремя коннекторами (см. схему в конце ряда ниже). Третьи могут использовать межсоединения на обоих концах с отдельным кросс-соединением между ними для внесения изменений, по существу создавая канал с четырьмя соединителями, как показано на схеме кросс-соединения ниже.
Хотя некоторые также используют кабели типа «точка-точка» без межсоединений и перекрестных соединений для прямого подключения оборудования, обычно это делается только в пределах одной стойки или шкафа, например, с помощью коммутатора Top-of-Rack, который напрямую подключается к серверам внизу. Не рекомендуется прокладка кабелей «точка-точка» между оборудованием, расположенным в разных шкафах или функциональных помещениях центра обработки данных.
В чем преимущество кросс-коннекта?
Хотя очевидно, что кросс-соединение в центре обработки данных требует большего количества кабелей и соединений и размещает больше точек соединения (и, следовательно, вносимых потерь) в канале, оно дает возможность изолировать активное оборудование и упрощает перемещение, добавление и изменение.
Например, в случае колокейшн-центра обработки данных кросс-соединения — это отдельные пространства, используемые для создания соединения между оборудованием поставщика услуг, которое находится в комнате для встреч, и оборудованием арендатора. Благодаря кросс-коммутации, подключенной к оборудованию поставщика услуг через панель межсоединений на одном конце и к оборудованию арендатора на другом конце, подключить новую услугу для арендатора так же просто, как добавить патч-корд между стороной арендатора и стороной поставщика услуг. перекрестное соединение.
Кросс-соединения также очень полезны в сценариях с серединой или концом строки, когда коммутаторы доступа, расположенные в конце или середине ряда серверов, подключаются ко всем серверам в этом ряду. В этом сценарии кросс-коммутатор часто располагается в сетевом шкафу и подключается к коммутационным панелям межсоединений в каждом из серверных шкафов, создавая каналы с тремя разъемами, как показано на рисунке. Этот сценарий позволяет легко добавить сервер в шкаф и просто включить его, подключив его к соединительной коммутационной панели этого шкафа.
Как протестировать кросс-соединение в центре обработки данных?
В локальной сети мы почти всегда тестируем медный постоянный канал, идущий от коммутационной панели к телекоммуникационной комнате и рабочей зоне, за исключением патч-корда к коммутатору и аппаратного кабеля к конечному устройству. Что мы тестируем в центре обработки данных, где оптоволоконный кросс может располагаться в середине канала?
Поскольку тестирование постоянного канала в первую очередь предназначено для проверки работоспособности фиксированной части канала и устранения часто заменяемых патч-кордов, может показаться интуитивно понятным отдельное тестирование постоянных участков кабеля. Не так быстро! Если вы тестируете с коммутационной панели на коммутаторе на первую коммутационную панель в кросс-коммутации, повторяете процесс со второй коммутационной панели в кросс-коммутации на коммутационную панель на дальнем конце, а затем объединяете результаты, это крайне маловероятно. что потеря нескольких каналов, сложенных вместе, даст точное представление об общей потере канала, особенно с учетом того, что вы в конечном итоге добавляете две дополнительные точки подключения после добавления патч-кордов к кросс-коммутации.
В идеале при работе с линиями центра обработки данных, которые включают кросс-коммутацию, лучше всего протестировать кросс-коммутацию, включая патч-корды в кросс-коммутации. Другими словами, от панели межсоединений активного оборудования на ближнем конце к панели межсоединений активного оборудования на дальнем конце.
Просто убедитесь, что вы используете качественные патч-корды и придерживайтесь их в кросс-коммутации. И если в вашем центре обработки данных происходит много перемещений, добавлений и изменений, не забудьте очистить и осмотреть разъемы с помощью FI-7000 FiberInspector™ Pro или FI-3000 FiberInspector Ultra.
Продолжайте учиться
- Тестирование в пространстве центра обработки данных
- Полоса пропускания и скорость передачи данных
- Как тестировать патч-корды и оптоволоконные соединительные кабели — самые слабые звенья
- Канал, постоянная связь, патч-корды, MPTL, E2E… О боже!
Что такое перекрестное соединение? {Объяснение технологии центра обработки данных}
Введение
Выбор правильных вариантов подключения к центру обработки данных является одной из основных задач управления сетью центра обработки данных. Соединения между различными точками на объекте требуют тщательного планирования, чтобы свести к минимуму задержку передачи данных и избежать перегрузки.
В этой статье рассматривается тип подключения к сети, называемый кросс-соединением. В нем представлен обзор функции и важности кросс-коммутации в сети центра обработки данных.
Что такое кросс-соединение?
Термин кросс-коммутация представляет собой кабели, необходимые для установления прямой связи между двумя отдельными аппаратными блоками в центре обработки данных. Это позволяет владельцам устройств устанавливать частную сетевую связь и устраняет необходимость подключения через Интернет.
Провайдеры коллокации обычно предоставляют арендаторам только подключение к основному распределительному фрейму. Это соединение устанавливается путем связывания патч-панели в корпусе арендатора с другой патч-панелью, порты которой дублируют исходную панель. Вторая патч-панель для каждого арендатора находится в комнате для встреч (MMR).
Если два арендатора хотят установить прямое соединение между своими корпусами, они могут попросить владельца колокации обеспечить кросс-коннект, т. е. использовать патч-кабель для подключения их соответствующих патч-панелей в MMR.
Кросс-соединение и межсоединение
Кросс-соединение часто путают с другим типом подключения центра обработки данных — межсоединением. В следующем разделе объясняются оба типа и приводятся диаграммы для более очевидного различия.
Межблочное соединение — это кабель, используемый для соединения активного оборудования с другими аппаратными блоками центра обработки данных. Медный магистральный кабель соединяет патч-панель в серверном шкафу с распределительной панелью , которая обычно располагается в распределительном шкафу и подключается непосредственно к коммутатору. Диаграмма ниже иллюстрирует эту установку.
Кроссовое соединение Конструкция бывает двух основных типов: кроссовое соединение с тремя и четырьмя разъемами. Оба типа требуют больше компонентов, чем модель межсоединений, что создает дополнительный уровень сложности.
Кросс-коммутатор с тремя разъемами типа сохраняет распределительную панель, используемую для межсоединений, но также добавляет коммутационную панель оборудования на конце коммутатора. Панель оборудования подключается к коммутатору и отражает порты коммутатора. Затем две патч-панели соединяются с помощью кабеля кросс-коммутации.
Кросс-коммутатор с четырьмя разъемами типа представляет собой еще одну коммутационную панель. Две средние коммутационные панели находятся в отдельном корпусе, называемом шкафом кросс-коммутации . Одна панель дублирует порты панели в серверном шкафу, а другая связана с панелью оборудования в распределительном шкафу. Соединения между шкафами устанавливаются с помощью двух постоянных медных магистральных кабелей.
На приведенной ниже схеме показаны соединения между и внутри трех шкафов, содержащих оборудование перекрестного соединения с четырьмя разъемами.
Почему перекрестные соединения важны?
Кросс-соединения обеспечивают повышение производительности и удобство, с которыми не могут сравниться традиционные подключения к Интернету. Они имеют значение, потому что:
- Они менее подвержены сетевым задержкам и узким местам, что делает их отличным вариантом для предприятий, которым требуется стабильное сетевое соединение со своими партнерами.
- По сравнению с традиционными поставщиками телекоммуникационных сетей они могут оказаться менее дорогостоящим решением для проектов, требовательных к полосе пропускания.
- Они помогают сетевым администраторам контролировать и использовать широкий спектр сетевых ресурсов.
Типы кроссовых соединений
Существует множество типов кроссовых соединений, предлагающих различные размеры, пропускную способность, возможности расстояния, качество соединения и т. д. Ниже приведен список наиболее распространенных типов кроссовых соединений:
- SMF ( Одномодовое волокно) — оптоволоконный кабель, по которому данные передаются через один световой луч.
- MMF (многомодовое волокно) — Волоконно-оптический кабель, использующий светодиоды для передачи данных посредством множества световых лучей.
- CAT5 Ethernet — Кабель Ethernet с пропускной способностью 100/10 Мбит/с. Улучшенная версия этого кабеля, CAT5 Enhanced, обеспечивает пропускную способность 1 Гбит/с и лучшую защиту от помех.
- CAT 6 Ethernet — современная версия кабеля CAT5, обеспечивающая пропускную способность 10 Гбит/с при длине до 164 футов (более длинные кабели поддерживают ту же пропускную способность 1 Гбит/с, что и CAT5 Enhanced). Кабель CAT6 Augmented удваивает поддерживаемое расстояние с высокой пропускной способностью до 328 футов.
- COAX — Прочный и дешевый кабель, передающий электрические сигналы по изолированному медному проводу.
- Медь — дешевый медный кабель для тяжелых условий эксплуатации с низкой пропускной способностью.
- POTS (обычная телефонная служба) — кабель с медными петлями для передачи аналоговых сигналов.
Этот тип кабеля также имеет ограниченную пропускную способность и характеристики, но, как правило, очень надежен.
Примечание : флагманский центр обработки данных phoenixNAP предлагает AWS Direct Connect, обеспечивающий прямое оптоволоконное подключение к AWS через физический восходящий канал из Феникса, штат Аризона.
Преимущества кросс-соединения
Кросс-соединения предлагают многочисленные преимущества по сравнению со стандартными соединениями ISP. От повышенной безопасности и защиты от потери данных до повышения производительности кросс-соединения представляют собой лучшее решение для подключения для широкого спектра вариантов использования.
Повышенная безопасность
Каждая часть данных, которыми обмениваются через Интернет, подвержена угрозам безопасности, общим для всех общедоступных сетевых решений, таким как кибератаки и потеря данных. Кросс-соединения обеспечивают связь через частную сеть, защищая целостность данных и значительно снижая риск нарушения безопасности.
Уменьшенная задержка
При передаче больших объемов данных через Интернет возникают проблемы с производительностью, связанные с сетевой задержкой. Кросс-соединения обеспечивают частные каналы с малой задержкой между двумя конечными точками в сети и помогают пользователям избежать перегрузки пропускной способности общедоступной сети.
Надежность
Использование кросс-соединений упрощает топологию сети и устраняет многие потенциальные точки отказа, обычно встречающиеся в общедоступных сетях. Таким образом, перекрестные соединения намного надежнее для организаций, которые не могут позволить себе простой сервера.
Удобство
Возможность устанавливать прямые подключения к различным операторам связи и интернет-провайдерам в том же месте, где находятся ваши серверы, является дополнительным преимуществом аренды в надежном дата-центре. Кросс-коннекты — удобный и простой способ улучшить качество обслуживания.
Заключение
В этой статье представлен обзор перекрестного соединения, важного типа подключения центра обработки данных.
