7 основных неисправностей электросхемы ВАЗ-2109 и способы их устранений

Статьи и обзоры машин

2 августа, 2018 0

Время прочтения:

Переднеприводные модели АвтоВАЗ пользуются популярностью у владельцев автомобилей. Одной из таких моделей является ВАЗ-2109. С любым автомобилем периодически возникают проблемы. С некоторыми из них владелец машины может справиться самостоятельно. После изучения электросхемы ВАЗ-2109 появится возможность не только устранить неисправности с электрикой, но и при желании внести в неё улучшения.

Содержание статьи

• Общая информация
• Основные неисправности
  • Проблемы с генератором
  • Неисправности приборов
• Возможные доработки

Общая информация

На ВАЗ-2109 находится сразу два источника электроэнергии — генератор и аккумуляторная батарея. После запуска силовой установки всё электрооборудование автомобиля получает питание от первого устройства.

АКБ необходима для подачи напряжения на стартер и другие потребители энергии в 12 В при отключённом двигателе.

Автолюбители, предпринимающие попытки найти в интернете информацию об электропроводке своего автомобиля, зачастую сталкиваются с некоторыми проблемами: дело в том, что выпускались модели с высокой и низкой панелью, а также инжекторной и карбюраторной системой. Кроме этого, встречается и экспортный вариант, оснащённый дополнительными опциями, отсутствующими в базовой комплектации, например, стеклоподъёмниками.

Чтобы точно определить, какая схема ВАЗ-2109 необходима владельцу автомобиля, следует разобраться со следующими факторами:

1. Определить, какую панель имеет машина — высокую или низкую. Это можно выяснить по расположению приборов. Если авто имеет инжектор, то практически наверняка на нём установлена высокая панель.
2. Электросхема экспортного варианта аналогична базовому, за исключением дополнительных опций.
3. Если необходима схема электронной системы управления силовой установкой, то это отдельный документ, который необходимо скачать в дополнение к основному.

Основные неисправности

Их можно разделить на две группы: проблемы с генератором и неполадки с остальными приборами.

Хотя схема электрооборудования ВАЗ-2109 с карбюратором и низкой панелью имеет отличия от авто с высокой, основные элементы, а также их неисправности являются общими.

Проблемы с генератором

Если на панели горит лампочка красного цвета, то питание от генератора к электрооборудованию не поступает. Об этом должен помнить каждый владелец автомобиля. В подобной ситуации глушить силовую установку нельзя и добираться до дома придётся без остановок, после чего предстоит устранить возникшую проблему.

Для этого необходимо сделать следующее:

• проверить целостность ремня генератора;
• если ремень цел, нужно проверить его натяжение. Для этого достаточно нажать на него рукой сверху, если он прогнулся на 10 или 15 см, то всё хорошо;
• отвернув гайку крепления генератора к кузову, с помощью монтировки необходимо отодвинуть устройство, после чего она обратно затягивается;
• проверяется целостность соответствующего предохранителя и при необходимости проводится замена этого элемента.

После поэтапного выполнения всех этих манипуляций предстоит запустить мотор и проверить, погасла ли сигнальная лампочка. Если этого не произошло, то проблема не устранена. В такой ситуации следует проверить тонкий проводник, соединяющий генератор с АКБ. Он может быть оборван или просто окислились клеммы.

Если положительный результат снова не достигнут, стоит проверить сам генератор. Начинающим автолюбителям лучше обратиться в сервисный центр, а опытные могут проверить работу регулятора напряжения этого устройства. Причём сделать это можно без демонтажа прибора:

1. Необходимо запустить мотор и дать ему время поработать на средних оборотах.
2. Замер проводится при включённых фарах, установив щупы вольтметра на соответствующую клемму регулятора и массу генератора. Нормальным напряжением считается 13 — 14 В. Если этот показатель оказался более высоким или низким, то регулятор необходимо заменить.

Неисправности приборов

Зачастую на ВАЗ-2109 возникают проблемы с контрольными лампочками или некоторыми приборами. Все эти элементы электросхемы машины ВАЗ-2109 с карбюратором или инжектором расположены на панели. Если неисправны указатели уровня топлива либо температуры, то источником проблемы может стать не только их неисправность, но также обрыв в цепи питания. Владельцу автомобиля необходимо прозвонить всю электроцепь, а если это не помогает, проверить работоспособность датчиков и самих приборов.

Когда контрольные лампочки постоянно горят, то их следует заменить либо проверить контакты. Однако в случае появления всех этих неисправностей всё же стоит прозвонить всю цепь, чтобы убедиться в её полной работоспособности. Ещё одна распространённая неисправность — проблемы с работой спидометра. Чаще всего её источником оказывается тросик.

Также стоит проверить степень затяжки крепёжных гаек наконечников. Иногда при работе спидометра слышится шум. Причина его появления чаще всего кроется в деформации гибкого вала.

Возможные доработки

Некоторые владельцы ранних моделей автомобиля сталкиваются с необходимостью замены силовой установки из-за выработки ею своего ресурса. После этого подвергается доработке и электросхема ВАЗ-2109 с карбюратором. Так как инжекторная система впрыска топлива имеет большое количество датчиков, то предстоит заменить проводку в машине, что вполне можно сделать своими руками. Это касается всех высоковольтных проводников, а также проводов системы зажигания.

Однако предварительно следует изучить описание электропроводки ВАЗ-2109, так как в некоторые электронные системы машины вносить изменения нельзя, например:

• менять форму блок-фар;
• систему освещения заднего номера;
• устанавливать звуковые приборы с сигналами аварийных служб.

Одновременно с внесением изменений в электрическую схему авто следует проверить и работоспособность основных датчиков, расположенных в подкапотном пространстве. Зачастую необходимость в изменении проводки возникает и при установке современной системы сигнализации. Владельцу ВАЗ-2109 необходимо периодически проводить осмотр штатной проводки с целью выявления возможных механических повреждений или нарушения целостности изоляционного покрытия проводов.

на заметку начинающему автомобилисту

Пластиковая панель ВАЗ 2109 оснащена комбинацией приборов, рычагами и решетками регулировки обдува, гнездом прикуривателя и другими необходимыми кнопками. Для улучшения тюнинга панели приборов ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку. Он не требует серьезного вмешательства в панель приборов. Комбинация приборов ВАЗ 2109, которая оснащена высокой панелью, просто меняется.

Улучшенная подсветка

Заводской тюнинг торпеды ВАЗ 2109 сделан так, что лампы могут освещать все знаки снаружи. Качество такого освещения довольно низкое. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести некоторые доработки. Обычно здесь используется прозрачная накладка. Схема выполнения такой операции достаточно проста.

Сначала полностью разбирается высокая панель приборов ВАЗ 2109. Убраны стрелки указателей и родные колодки. Для того чтобы новая вагонка освещалась изнутри, делаются специальные прорези. Это легко сделать горячим ножом или паяльником. Для новой светотехники ВАЗ 2109панели необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные куски, состоящие из трех диодов. Чтобы свечение было более равномерным, установлен светоотражающий лист из гладкой фольги.

Схема установки диодов следующая.

Когда проклейка диодной ленты завершена, выполняется схема ее подключения к контактным пластинам штатной подсветки. Осуществляя этот ремонт, необходимо соблюдать правильную полярность диодов.

Доработка торпеды в отечественной «Жигули»

Многие автомобилисты, модернизируя ВАЗ 2109 своими руками, тюнингуют переднюю панель. Чаще всего пластик обтянут кожей или окрашен. Для этого сначала снимается штатная торпеда, после чего проводятся дополнительные работы. Хоть такой ремонт и очень хлопотное дело, но результат стоит того, чтобы потратить на него свое время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если при движении автомобиля торпеда начинает издавать неприятные скрипы, необходимо проклеить панель. Чтобы быстро и качественно провести такой ремонт, вам потребуются следующие инструменты и материалы:

• универсальная отвертка;
• рожковые ключи;
• набор торцевых головок;
• плоскогубцы;
• ножницы;
• поролон;
• плотный материал на липучке (герлен).

Перед снятием панели необходимо отсоединить кабели от аккумулятора. Далее снимаются рычаги управления обогревом, и откручиваются консоли. Для этого используйте крестообразную насадку универсальной отвертки. В демонтированном блоке все жгуты проводов отключены. Прежде чем снимать кожух рулевого управления, открутите шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от коробки передач. Для этого сначала разбирается крепление корпуса. Затем со спидометра откручивается фиксирующая гайка. Затем откручивается удерживающая скоба, и тросик спокойно снимается. На следующем этапе работы снимается крепление замка зажигания, после чего снимается устройство.

Дальнейшая схема разборки касается рулевого управления. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок разбирается узел соединения рулевого колеса с валом и снимается рулевое колесо. Затем откручиваются оставшиеся крепежные винты, после чего освобождаемая торпеда снимается. На данном этапе можно считать, что схема демонтажа высокой панели успешно реализована.

В демонтированной торпеде открывается доступ к отражателям системы вентиляции, на которые можно установить дополнительное светодиодное освещение.

Добро пожаловать!
Сегодня заменим нижнюю панель приборов на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Внимание!
В статье замена комбинации приборов производится на низкой панели! (Информацию о том, как заменить комбинацию приборов, на высокую панель, см. в статье «»)

Сколько будет стоить замена нижней панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Новая стандартная «низкопанельная» комбинация приборов, обойдется примерно в 1000-2400 руб.

Что нужно для замены нижней панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.

Как заменить нижнюю панель приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сначала отсоедините трос спидометра от коробки передач.
2) Затем с помощью отвертки откручиваем два винта крепления козырька панели приборов.

Внимание!
Рулевое колесо снято для наглядности!

4) Затем, отжав и потянув руками за боковые защелки комбинации приборов, снимите комбинацию приборов с панели.

5) Далее откручиваем гайку крепления троса к спидометру, после чего отсоединяем трос.

7) Затем отсоедините шланг от штуцера эконометра.

Внимание!
Если трос сильно изношен, замените его новым!

10) Снимите комбинацию приборов с панели.

Установка:
1) Установите новую комбинацию приборов в порядке, обратном снятию.

Важно!
1) Перед началом работы отсоедините «минусовую» клемму от аккумулятора!

Для новичков!
Вопрос: Как выглядит стандартная комбинация приборов «низкая панель»?
Ответ:

Если у одних автомобилей ВАЗ 2109 панель высокая, то у других низкая. При этом схемы несколько отличаются, поэтому предлагаем вашему вниманию подробное описание панели приборов и панели приборов для девяток с низкой панелью.

Мы ознакомимся с макетом приборной панели и ее компонентов на основе изображения ниже.

Схема содержит следующие элементы.

Комбинация приборов

Что касается комбинации приборов ВАЗ 2109 с низкой панелью, то она имеет следующую схему.

Согласно изображению, компоненты комбинации приборов следующие.

Разборка

Причин для разборки нижней панели ВАЗ 2109 может быть несколько:

• Ремонт кузова;
• Ремонт элементов панели;
• Шумоизоляция автомобиля;
• Желание поменять старую торпеду на новую и т. д.

Независимо от причин, вынудивших вас снять панель своими руками, работы следует проводить строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит без посторонней помощи снять панель низкого типа, устанавливаемую на ВАЗ 2109.

1. Снимите элементы управления духовкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого его нужно потянуть на себя.
3. Открутить с обеих сторон консоли по 2 крепления накладок приборной панели. Крышку нужно потянуть на себя.
4. Отсоедините жгут проводов от выключателя заднего противотуманного фонаря.
5. Отсоедините пару разъемов питания и один провод питания от выключателя обогрева заднего стекла.
6. Отсоедините жгут проводов от аварийного выключателя.
7. Снимите жгут проводов с выключателя наружного освещения.
8. Отключить питание прикуривателя.
9. Отсоедините жгут проводов прикуривателя и снимите облицовку панели.
10. Демонтировать 4 крепления панели управления печкой.
11. Открутить 2 крепления козырька панели приборов.
12. Снять непосредственно сам козырек комбинации приборов.
13. Пружинные хомуты должны быть сжаты.
14. Снимите корпус комбинации приборов с панели.
15. Отверните гайку крепления спидометра, затем отсоедините его трос.
16. Отсоедините колодку с проводами (она белого цвета) от панели приборов.
17. Снимите шланг с фитинга эконометра, затем снимите шплинт.
18. Отсоедините трос от спидометра, который обнуляет счетчик суточного пробега.
19. Теперь необходимо отсоединить красный блок от комбинации приборов.
20. Демонтировать ручку выключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно вытащить.
21. Отвернуть гайку крепления переключателя подсветки приборов.
22. Отвернуть гайку крепления гнезда гидрокорректора фар.
23. Снимите рулевое колесо и его подрулевые лепестки.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого блок питания замка зажигания можно отключить.
25. Снимите 2 болта крепления и 2 гайки трубы рулевой колонки.
26. Снимите эту трубку, забрав с собой замок зажигания.
27. Потяните ручку воздушной заслонки на себя (речь идет о подсосе карбюратора). Должна быть тяга. После этого рукоять снимают с тяги.
28. Снимите 2 крепления направляющей штанги воздушной заслонки, удерживающие ее на панели приборов.
29. Ослабьте фиксирующий винт на левой стороне приборной панели.
30. Открутить крепления нижнего крепления панели слева.
31. Аналогично снимаем крепления сбоку и снизу с правой стороны приборной панели.
32. Открутите винт крепления панели, который находится внутри перчаточного ящика.
33. С обеих сторон панели остается по одному креплению, которое следует открутить, чтобы в итоге снять приборку.

Низкая панель собирается в обратном порядке, если не планируется ее замена на более современную или модифицированную конструкцию. Дальше сборка зависит конкретно от выбранной вами панели для вашего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не легче разборки. Поэтому не расслабляйтесь, выполнив только половину дела.

Обустройство салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели — очень трудоемкое занятие. Разберемся, как снять высокую или низкую панель приборов на ВАЗ-2109.

Процедура снятия низкой версии

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то делайте работу так:

1. Прежде всего снимите 3 ручки со щита, переключающие режимы печки.
2. Снять ручку управления вентилятором просто — слегка потяните ее на себя.
3. С обеих сторон щита снимите крепления декоративной накладки, затем сдвиньте ее на себя.
4. Отсоедините колодки проводов от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отсоединить.
5. Обесточить выключатель аварийного освещения и лампу прикуривателя.
6. Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
7. На пульте печки вы увидите 4 крепления, которые нужно будет демонтировать.
8. Далее снимаем 2 крепления с панели приборов.
9. Снимите козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Отверните крепление спидометра и отсоедините его от троса привода.
12. На приборной панели найдите колодку с белыми проводами и отключите ее от источника питания.
13. Найдите штуцер эконометра и снимите с него шланг. После этого можно удалить штифт.
14. Затем отсоедините от троса спидометр, с помощью которого фиксируются показания прибора за сутки.
15. Отключите красный провод от питания.
16. Потяните ручки гидрокорректора и выключателя света на себя.
17. Отвернуть две гайки крепления, которые находятся у гнезда гидрокорректора и рядом с выключателем подсветки приборов.
18. Снимите руль вместе с переключателями, которые находятся под ним.
19. Снять блоки питания с замка зажигания можно только при повороте его ключом в положение 1.
20. Снимите 2 крепления и столько же гаек с рулевой колонки.
21. Вместе с замком зажигания снимите рулевую колонку.
22. Потяните ручку воздушной заслонки на себя, чтобы снять ее с дышла. Этот стержень держится на двух застежках, которые необходимо снять.
23. Снимите болты с левой стороны и снизу панели приборов. Сделайте то же самое с правой стороны.
24. Внутри бардачка находится еще одно крепление, которое нужно открутить.
25. Снимите последние крепления и осторожно снимите панель.

Теперь можно поставить новую торпеду на место или провести плановый ремонт.

Как снять высокую панель типа

Если на ВАЗ-2109 установлена ​​модель высокой панели, то нужно действовать иначе:

1. Для начала снимите руль, чтобы получить доступ к приборной панели.
2. Если у вас карбюраторный двигатель, вытащите воздушную заслонку и снимите с нее ручку.
3. Теперь нужно снять декоративную накладку, она держится на двух винтах.
4. Снимите пепельницу и прикуриватель.
5. Вытяните ручку управления вентилятором.
6. Подденьте отверткой и демонтируйте декоративные ручки управления приводом отопителя салона.
7. Будьте осторожны при снятии колодок силовых проводов, идущих к выключателю печки и к контрольной лампе отопления.
8. Снять ручки гидрокорректора фар и регулятор подсветки панели приборов.
9. Поверните эти регуляторы с головкой под торцевой ключ и аккуратно вдавите их внутрь.
10. Снимите дефлекторы обдува левого и правого боковых стекол, а также открутите крепления, которые находились под ними.
11. Подденьте отверткой выключатель фар и вытащите его на длину проводов, отключите от питания. Поместите блок обратно за пластиковую часть.
12. Снимите радио или стандартное радио, а затем отвинтите центральное декоративное крепление.
13. По краям декоративной накладки есть защелки, которые нужно будет отжать, чтобы снять декоративную часть торпеды движением вверх.
14. Отключить питание от прикуривателя, подсветки, сигнализации.
15. Снимите декоративные накладки и динамики, отсоединив их от проводки. Затем обесточить обогрев заднего стекла и выключатель противотуманных фар.
16. Открутите крепления и снимите панель приборов, открутите центральный винт на спидометре и отсоедините его от тросов. Обесточить щит.
17. Отсоедините и снимите замок зажигания, отсоедините тягу управления воздушной заслонкой от источника питания.
18. Отключите подсветку отсека для личных вещей от источника питания. Выверните оставшиеся крепления слева и справа, снимите панель.

На ВАЗ 2109 схема подключения панели приборов состоит из трех групп штекеров в моделях с высокой торпедой, выпущенных после 1996 и два в старых машинах. Все приборы собраны в комбинацию и размещены со стороны водителя, справа от руля. Во время вождения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

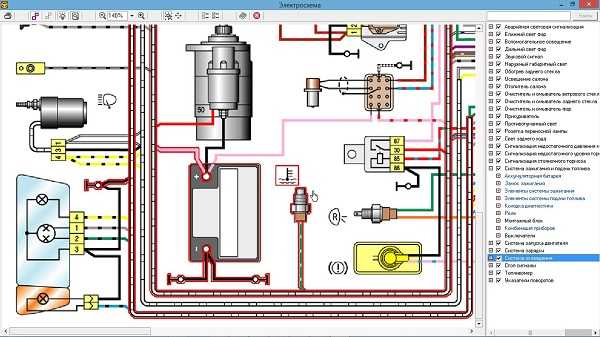

Схема подключения приборов на панели

На ВАЗ 2109 электрические цепи размещены печатным монтажом на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы вилок можно разделить на:

• освещение, размеры;
• характеристики узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка имеет номер 1, затем нумерация продолжается вниз с правой стороны, цифры продолжаются с верхней левой стороны. Терминалы БСК имеют горизонтальное расположение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с европейским вариантом торпедо и высоким, разъемные колодки расположены горизонтально. Если смотреть из багажника, то вверху БСК, справа 13 розеток освещения, слева индикаторы работы узлов.

Бортовая система управления

БСК создавалась на автомобилях с высокой модификацией торпеды и евро версии. Помогает во время движения контролировать состояние тормозных колодок и уровень жидкости в узлах. На панель выведены датчики уровня:

• тормозная жидкость;
масла
• ;
охлаждающая жидкость
• ;
• стирка.

В дополнение к этому реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках. В обычном состоянии индикаторы не светятся и не привлекают внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимуму для нормальной работы того или иного узла. Меры необходимо принимать немедленно, так как места над головой для лампы сигнальной панели приборов не предусмотрено.

Бортовая система мониторинга значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах, и предупреждает о критической ситуации. Но это не избавляет от необходимости проверки уровня масла и тормозной жидкости перед выездом из гаража, регулярного обслуживания тормозов и замены колодок до их износа.

Основные индикаторы

ВАЗ 2109 имеет приборную панель, электрическую схему на плате, имеет выходные штекерные разъемы разного цвета. К красному подключены датчики, которые являются наиболее важными для безопасного движения и нормальной работы автомобиля. Это такие индикаторы, как:

• уровень топлива в баке;
• состояние стояночного тормоза;
• положение воздушной заслонки карбюратора;
• Аварийное давление в системе;
• уровень заряда батареи;
• впрыск топлива;
• тахометр.

Эта группа разъемов подключается к правому указателю поворота и резисторам. У более старых моделей до 1995 года, ВАЗ 2109, электрическая схема не имеет разъемов БСК, поэтому распределение ламп несколько иное и включает в себя некоторые лампы аварийного и контрольного света, уровня тормозной жидкости и сигнализации.

Осветительная арматура и габариты

Белый разъем выходных штекеров в основном подключается к датчикам, сигнализирующим о работе осветительных приборов, это лампы:

• наружное освещение;
• противотуманные фары;
• размеров;
• аварийное освещение;
• дальний свет;
• указатели поворота;
• остановок;
• фары дальнего света на задней скорости;
• обогрев заднего стекла.

В эту группу гнезд входит также подключение индикаторов ремней безопасности и регулировки токсичности впрыска, индикаторов включения поворотов налево в момент начала движения.

Различия плат разных моделей

Фото Платы с низкой и высокой торпедами отличаются расположением гнезд, ориентированных вертикально и горизонтально. Автомобили выпуска до и после 1996 года ВАЗ 2109 электрическая схема приборов существенно не отличается, вне зависимости от модели. Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра ставились отдельно.

Скорость движения

Спидометр, спидометр, один из важнейших индикаторов. Помимо скорости движения, он также показывает пройденное расстояние. На моделях до 1995 года это в основном только общий пробег. Более поздние модели имеют счетчик суточного пробега и кнопку, которая позволяет его сбросить.

При неисправности спидометра проверьте крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по этому ремонту небольшая, поэтому лучше сразу обращаться к специалистам.

Ремонт электрической цепи

На ВАЗ 2109 схема питания построена на общих принципах соединения. Плюс идет от аккумулятора на все устройства. Минус по каждому суммируется отдельно, от узла, о работе которого сигнализирует конкретная лампочка. Большинство поломок можно устранить своими руками.

Любое видео подскажет, что при выходе из строя нескольких индикаторов следует начать с проверки исправности предохранителей. Открыв капот, вы увидите под ним справа черный ящик со схемой расположения каждого конкретного прерывателя. Выберите правильный предохранитель и замените его.

Перед началом ремонта помните, что инструкция по работе с электрическими схемами, независимо от напряжения и силы тока, требует отключения питания и разрядки имеющихся конденсаторов. Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и сжечь полностью всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить и подтянуть контакты, которые со временем окисляются, заменить лампы. Используйте тестер, чтобы убедиться в отсутствии обрыва провода.

Чаще всего возникают сбои в работе показаний уровня топлива. Следует проверить настройку поплавка, который может сбить и обмотку резистора, отвечающую за отклонение стрелки. Для этого нужно демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем отрегулируйте ограничитель. Все это делается после проверки исправности предохранителей.

Если стрелка указателя уровня топлива все время скачками меняет свое положение, то ослаб контакт токоприемника и резистора. В этом случае лучше всего заменить сам датчик, так как исправление этого отклонения не будет эффективным.

Гидравлическая тормозная система (ABS) Инструменты для обучения: NTP Centr

Отзывы

Еще не проверено

Производитель

NTP Centr

Языки контента

Английский , Русский

Сертификационные этикетки

Гарантия

12

Код производителя

НТЦ-15.41.2

Тормоза

Добавить в список котировок

Написать обзор

Запрос котировок

• Описание
• Технические характеристики
• Загружаемые документы
• Атрибуты

Стенд содержит тормозной механизм ВАЗ-2109 в том числе передний тормозной механизм ВАЗ-2106 (с двумя рабочими цилиндрами), передний колесный тормозной механизм ВАЗ-2109 (с одним рабочим цилиндром), задний колесный тормозной механизм , главный тормозной цилиндр с вакуумным усилителем, гидравлический тормозной механизм с АБС ВАЗ-2118.

На панели стенда расположены цифровые индикаторы, отображающие средние значения давления в рабочих цилиндрах и в обеих камерах главного цилиндра, разрежение в вакуумной камере усилителя и усилие на педали тормоза, формируемое специальным нагрузочным механизмом. Мгновенные значения измеряемых параметров и состояния клапанов АБС отображаются на мониторе ПК.

Датчики скорости вращения колес расположены возле двух модулирующих шкивов на панели. Можно задать скорость для одного из них и относительный коэффициент скольжения для другого. Для каждого из входных блоков АБС с помощью переключателей на панели можно выбрать один из датчиков, установленных возле первого или второго шкива. Эта операция устанавливает коэффициент скольжения колес.

В центральной части панели расположена схема тормозной системы, на которой отображается состояние каждого клапана АБС и электродвигателя поршневого насоса.

Стенд комплектуется диагностическим блоком OBDII для подключения диагностического сканера.

Предоставлены эксперименты

• Изучение принципиальной схемы гидротормозного механизма автомобиля.
• Изучение принципа действия главного тормозного цилиндра. Регистрация рабочих характеристик главного тормозного цилиндра (зависимость давления в гидроконтуре от усилия на педали тормоза).
• Изучение принципа действия вакуумного усилителя. Регистрация рабочих характеристик главного тормозного цилиндра при включении вакуумного усилителя.
• Эскиз дискового тормозного механизма с жесткой двухцилиндровой опорой.
• Эскиз дискового тормозного механизма со свободной опорой.
• Исследование барабанного тормозного механизма в гидравлической тормозной системе. Тестирование и диагностика. Замена тормозных колодок.
• Изучение устройства и принципов работы АБС при различных режимах торможения.

Практические работы:

• Проверка привода дискового тормоза. Замена тормозных колодок.
