Собрать металлоискатель своими руками схема. Как собрать металлоискатель Пират своими руками: пошаговая инструкция

Как сделать металлоискатель Пират в домашних условиях. Какие детали и инструменты потребуются для сборки. Как правильно собрать и настроить металлоискатель Пират своими руками. Каковы преимущества и недостатки самодельного металлоискателя.

Принцип работы металлоискателя Пират

Металлоискатель Пират относится к импульсному типу приборов для поиска металла. Его принцип работы основан на использовании электромагнитной индукции:

• Катушка-передатчик создает импульсное электромагнитное поле
• При попадании в это поле металлического предмета в нем возникают вихревые токи
• Вихревые токи создают собственное магнитное поле, которое искажает исходное поле катушки-передатчика
• Катушка-приемник улавливает эти искажения
• Электронная схема анализирует сигнал с приемной катушки и выдает звуковой или световой сигнал при обнаружении металла

Главное преимущество импульсных металлоискателей — большая глубина обнаружения крупных металлических предметов. При этом Пират довольно прост в изготовлении и настройке.

Необходимые детали и инструменты для сборки

Для изготовления металлоискателя Пират своими руками потребуются следующие компоненты:

• Микросхема КР1006ВИ1 или NE555
• Операционный усилитель К157УД2
• Полевой транзистор IRF740
• Биполярные транзисторы BC547 и BC557
• Резисторы, конденсаторы, диоды согласно схеме
• Катушка из медного провода
• Динамик сопротивлением 8 Ом
• Источник питания 9-12В
• Текстолит для изготовления печатной платы

Из инструментов понадобятся:

• Паяльник и припой
• Мультиметр
• Дрель или сверлильный станок для изготовления платы
• Изолента
• Канцелярский нож

Пошаговая инструкция по сборке металлоискателя Пират

Шаг 1: Изготовление печатной платы

Для начала нужно сделать печатную плату по схеме металлоискателя Пират. Делается это следующим образом:

1. Распечатайте схему платы на глянцевой бумаге
2. Вырежьте кусок текстолита нужного размера
3. Перенесите рисунок схемы на текстолит с помощью утюга
4. Протравите плату в растворе хлорного железа
5. Просверлите отверстия для выводов компонентов

Шаг 2: Монтаж электронных компонентов

Теперь приступаем к припаиванию деталей на плату:

1. Установите и припаяйте микросхемы КР1006ВИ1 и К157УД2
2. Припаяйте транзисторы, соблюдая полярность
3. Установите резисторы и конденсаторы согласно схеме
4. Припаяйте провода для подключения катушки и динамика

Шаг 3: Изготовление поисковой катушки

Катушка делается следующим образом:

1. На оправку диаметром 20 см намотайте 25 витков провода ПЭВ 0.5 мм
2. Зафиксируйте обмотку изолентой
3. Покройте катушку эпоксидной смолой для защиты
4. Подключите выводы катушки к плате металлоискателя

Шаг 4: Сборка корпуса

Корпус металлоискателя можно сделать из пластиковых труб:

1. Возьмите трубу ПВХ длиной около 1 метра для штанги
2. Закрепите на одном конце катушку
3. На другом конце установите блок электроники и ручку
4. Сделайте подлокотник из куска трубы большего диаметра

Шаг 5: Подключение питания и настройка

Заключительный этап сборки:

1. Подключите батарею или аккумулятор 9-12В
2. Установите регулировочные потенциометры
3. Включите прибор и настройте чувствительность
4. Проверьте работу на разных металлических предметах

Преимущества самодельного металлоискателя Пират

Изготовленный своими руками металлоискатель Пират имеет ряд достоинств:

• Низкая стоимость по сравнению с готовыми моделями
• Возможность самостоятельной настройки и модификации
• Большая глубина обнаружения крупных предметов
• Простота конструкции и ремонта
• Приобретение полезных навыков при сборке

Недостатки металлоискателя Пират

У данной модели есть и некоторые минусы:

• Отсутствие дискриминации металлов
• Невысокая чувствительность к мелким предметам
• Возможны ложные срабатывания
• Требуется опыт для настройки
• Уступает по характеристикам профессиональным моделям

Тестирование и настройка металлоискателя

После сборки металлоискатель Пират необходимо правильно настроить. Для этого выполните следующие действия:

1. Включите прибор и дождитесь стабилизации (10-20 секунд)
2. Настройте с помощью потенциометра редкие щелчки в динамике
3. Проверьте реакцию на разные металлические предметы
4. При необходимости подстройте чувствительность
5. Определите максимальную глубину обнаружения для разных объектов

Правильно настроенный металлоискатель Пират должен обнаруживать:

• Монету размером с 5 рублей на глубине 20-30 см
• Крупные предметы (кастрюля, лопата) до 1-1,5 метров

При тестировании важно учитывать, что прибор реагирует на все типы металлов без различия. Поэтому возможны ложные срабатывания на металлический мусор.

Возможные проблемы и их решение

При сборке и использовании самодельного металлоискателя могут возникнуть некоторые проблемы:

• Прибор не включается — проверьте правильность подключения питания и целостность проводов
• Постоянный звуковой сигнал — настройте чувствительность с помощью потенциометра
• Малая глубина обнаружения — проверьте качество намотки и подключения катушки
• Ложные срабатывания — экранируйте электронный блок от помех

При возникновении проблем рекомендуется тщательно проверить правильность монтажа и качество пайки всех соединений.

схема и как сделать своими руками

Стоимость качественного металлоискателя может достигать нескольких сотен долларов. Все зависит от глубины обнаружения монет и других металлических предметов, и дополнительных функций, например, интерфейса по распознаванию металла.

Одним из самых простых и совершенных считается металлоискатель Пират. Его преимущество в том, что его можно не только купить, но и сделать своими руками – достаточно просто изучить конструкцию прибора и подготовить нужные чертежи и материалы.

Что из себя представляет металлоискатель Пират

Металлоискатель Пират – одна из самых простых и доступных моделей на рынке. Это импульсный прибор, которые позволяет проводить эффективный поиск даже на большой глубине, хотя и не умеет распознавать разные металлы (рисунок 1).

Название «Пират» не имеет ничего общего с морскими разбойниками. По факту, это аббревиатура, где PI отражает импульсный принцип его работы, а RAT – это сокращенное название сайта разработчиков «Радио Скот».

Рисунок 1. Внешний вид прибора в собранном состоянии

Этот прибор отлично подойдет для поиска крупного металла и для тех, кто только начинает пробовать свои силы в данном направлении. Но главное преимущество прибора в том, что его можно собрать самостоятельно или, при желании, улучшить, установив металлодетекторы или другое дополнительное оборудование.

Технические параметры прибора

По техническим характеристикам металлоискатель способен обнаруживать черные и цветные металлы на глубине 20-150 см, в зависимости от размера детали. Устройство потребляет 30-40 мА тока, а напряжение питания для бесперебойной работы должно составлять 9-12 Вольт.

Читайте также: Гамак своими руками

При этом важно помнить, что конечные технические характеристики зависят от дополнительных критериев, в частности, качества сборки и деталей, диаметра катушки и др. Это требование особенно актуально для самодельных приборов.

Поскольку прибор является импульсным, он не способен различать металлы. При желании, можно добавить к нему микросхемы, чтобы улучшить характеристики, но для пользователей, которые не обладают нужными техническими знаниями, проще купить сразу готовый металлоискатель с дискриминацией, а не переделывать простую модель.

Основные детали

Чтобы собрать металлоискатель Пират своими руками, нужно не только ознакомиться с основными характеристиками прибора, но и составить список деталей для него.

Рисунок 2. Детали, необходимые для самостоятельной сборки

Для нормальной работы прибора понадобится плата (изготовить ее можно самостоятельно печатным методом) и катушка. От качества последней будет зависеть глубина обнаружения металлов. Для поверхностного поиска достаточно простой катушки, но, если есть необходимость увеличить глубину обнаружения, лучше изготовить специальную глубинную катушку из 25 витков (рисунок 2).

Для тех, кто увлекается подводным поиском металлов тоже есть хорошая новость: прибор вполне успешно работает и под водой, достаточно просто защитить катушку и корпус от воды. Кроме того, в процессе ручной сборки эксперты рекомендуют изменить звуковую индикацию на световую.

Питание и катушка

Для бесперебойной работы металлоискателя требуется определенное напряжение. Источник питания должен быть рассчитан на 9-12 В. Этот этап изготовления считается ключевым, так как прибор потребляет достаточно много энергии.

Для длительной работы металлоискателю будет недостаточно одной батарейки крона. Лучше устанавливать в него сразу 2-3 батареи и соединить их между собой.

Если вы не хотите постоянно заниматься настройкой металлоискателя Пират и менять батарейки в нем, лучше сразу установить один мощный аккумулятор. Лучше всего использовать заряжаемую модель.

Второй по важности элемент устройства – его катушка. Именно она позволяет определять металлы на определенной глубине.

К этой детали выдвигаются свои требования:

1. Катушку изготавливают из провода ПЭВ 0,5. Чтобы сделать качественную намотку, понадобится окружность диаметром 20 см.
2. На нее нужно намотать 25 витков проволоки, после чего изготовление катушки можно считать завершенным. Останется только правильно настроить ее.
3. Присоединять катушку к плате следует напрямую, а подключать штекеры и переходники можно только после предварительного тестирования. Скрутки лучше не использовать.
4. Если нужно повысить чувствительность катушки, ее изготавливают стандартного диаметра с 25 витками. Но каждый моток следует отрезать, чтобы металлоискатель обнаруживал металл на большей глубине.

Рисунок 3. Катушка должна иметь 25 витков

Тестировать катушку нужно на максимально возможном расстоянии от металлических предметов и электронных приборов. Также необходимо поставить на прибор резистор R7, чтобы сопротивление катушки составляло 2 Ом (рисунок 3).

Рабочая схема

Рабочие схемы для сборки металлоискателя Пират помогут не только сделать прибор своими руками, но и модернизировать его.

Рисунок 4. Два варианта схемы металлоискателя

На рисунке 4 вы можете найти детальную схему устройства с условными обозначениями. Ее можно использовать для самостоятельного изготовления.

Принцип действия

Если доработка металлоискателя Пират или его сборка были проведены правильно, устройство не будет нуждаться в каких-либо дополнительных настройках.

Планируя собрать металлоискатель Пират своими руками помните, что нужно четко следовать схеме и использовать только качественные детали. Кроме того, после каждого этапа модернизации прибор следует тестировать, чтобы, при необходимости, повысить его чувствительность или внести другие необходимые изменения.

После включения прибора нужно подождать 10-20 секунд, чтобы его работа стабилизировалась. Далее устройство настраивают резистором и приступают к поискам. Приближаясь к металлическому предмету, прибор начинает пищать. При желании, можно дополнить звуковые индикаторы светодиодными лампочками.

Делаем МД Пират своими руками

Сборку металлоискателя Пират следует начинать с подбора подходящих материалов и инструментов для работы. Самодельный прибор изготавливают на основе микросхемы КР 1006ВИ1. Именно на ней будет строиться переходящий узел.

При необходимости отечественную микросхему можно заменить зарубежным аналогом NE555.

Также для работы понадобится транзистор IRF740, микросхема К157УД2 и транзистор ВС547 для сборки приемного узла, провод ПЭВ 0.5 для наматывания катушки, транзисторы NPN, материалы для изготовления корпуса и изолента. Из инструментов подготовьте паяльник и ручные инструменты для сборки (рисунок 5).

Рисунок 5. Изготовление платы — один из ключевых этапов сборки прибора

Эта подробная инструкция поможет собрать прибор своими руками:

1. Создание печатной платы: электронная часть прибора считается самой сложной, поэтому сборку следует начать именно с нее. В большинстве случаев создается печатная плата. Сначала эскиз нужно распечатать на обычной бумаге. Затем берут кусок текстолита, прикладывают эскиз и прокалывают места будущих отверстий. Далее их расширяют сверлом и чертят дорожки (для этого можно использовать обычную кисть и Нитро лак). В результате дорожки должны выглядеть точно так же, как на эскизе. На завершающем этапе плату протравливают.
2. Установка электронных элементов: они должны располагаться точно так же, как на схеме. Конденсаторы лучше использовать пленочные, так как они обеспечивают более стабильную работу устройства, особенно в сырую погоду.
3. Подключение источника питания: выше мы уже упоминали, что для бесперебойной работы металлоискателя ему нужен источник питания на 9-12 В. Для этого можно использовать 2-3 параллельно соединенные батареи или заряжаемый аккмулятор.
4. Сборка катушки: поскольку Пират является импульсным металлоискателем, точность сборки катушки не играет особой роли. Всего нужно намотать 25 витков. Сверху их плотно обматывают изолентой для изоляции. Если есть необходимость повысить чувствительность катушки, можно намотать ее на оправку диаметром 260-270 мм, а количество витков уменьшить до 21-22. Для защиты катушки от ударов ее крепят к прочному подходящему по размеру неметаллическому корпусу. Выводы от катушки припаивают к множильному проводу диаметром 0,5-0,75 мм. Лучше использовать сразу два провода, свитых между собой (рисунок 6).

Рисунок 6. Завершающий этап изготовления — сборка катушки

Завершающим этапом является настройка металлоискателя. Для этого тоже есть специальное руководство. Если сборка проводилась точно по схеме, в дополнительных настройках прибор не нуждается, так как он и без этого будет обладать максимальной чувствительностью. Чтобы сделать настройку более тонкой, нужно просто покрутить резистор, чтобы в динамике появились редкие щелчки.

Читайте также: Элемент пельтье своими руками

Поскольку сборка металлоискателя Пират своими руками требует определенных навыков и знаний, мы рекомендуем посмотреть видео, в котором показаны все детали процесса.

Поделиться

Металлоискатель своими руками: подробная инструкция.

Металлоискатель Пират

• 1. Как работает металлоискатель
• 2. Металлоискатель пират своими руками – подробная инструкция в изготовлении.
• 3. Монтаж элементов
• 4. Катушка самодельного металлоискателя пират
• 5. Прочие элементы самодельного металлоискателя пират и монтаж штанги
• 6. Проверяем металлоискатель.

Некоторые люди считают, что кастомные металлоискатели уступают по ряду параметров фирменным образцам. Но на деле, самодельные конструкции, могут оказаться во многом даже лучше продаваемых «конкурентов», а цена вопроса при этом будет различаться на порядок.

Внимание

Кладоискатели, участники военно-исторических организаций, краеведы для экономии своих бюджетов часто ищут более дешевые аналоги и все чаще задумываются, как собрать металлоискатель в домашних условиях.

Новичков или людей, которые ничего не понимают в электронике, поначалу может испугать обилие специальной терминологии, схем и формул. Но немного разобравшись, вы поймете, что для изготовления металлоискателя, достаточно будет знания базового школьного курса по физике. И что бы было понять, что собой представляет металлоискатель, начнем с разбора принципа действия.

Как работает металлоискатель

В основе его работы лежит электромагнитная индукция. Катушка передатчика индуцирует электромагнитное поле, которое при столкновении с электропроводящим предметом порождает вихревые токи и искажают тем самым ЭМП самой катушки. Если предмет не обладает электропроводящими свойствами, но имеет собственной магнитное поле, то и в таком случае принимающая катушка уловит помехи за счет экранирования. Что интересно, металлоискатель может находить предметы и под электропроводящими слоями, анализируя при этом отличия электромагнитного поля, которое для покрывающего предмет слоя будет однородным, а сам предмет будет создавать искажения. Все изменения в электромагнитном поле, передаются на блок управления и выводятся для восприятия в виде звуковых сигналов или оптических сигналов на дисплее. Разберем более подробно схему изготовления на примере создания металлоискателя «пират»

Схема для Sprint-Layout :

Фото с сайта i76.fastpic.ru

Металлоискатель пират своими руками – подробная инструкция в изготовлении.

Для начала Вам нужно будет изготовить печатную плату, на которой будут размещены все основные узлы металлоискателя. Изготавливать будем так называемым методом ЛУТ – «лазерно-утюжной технологии». Дальше кратко опишем все этапы и подготовительные работы:

1.  Для начала Вам нужно будет распечатать на лазерном принтере саму схему, используя при этом программу Sprint-Layout. Печатать рекомендуется на фотобумаге с наименьшей плотностью.
2. Подготавливаем из текстолита заготовку размером 84х31, шкурим ее и очищаем растворителем.
3.  Прикладываем сверху распечатанную схему и, накрыв чистым листом бумаги, аккуратно проглаживаем горячим утюгом, что бы тонер с фотобумаги перешел на плату.
4. Когда тонер закрепится на схеме, помещаем ее в воду и аккуратными движениями пальцев счищаем ненужную бумагу.
5. Осторожно подправляем иголкой размазанные участки, после чего помещаем плату в раствор хлорного железа или медного купороса на 1-2 часа.
6. Удаляем тонер с помощью растворителя, далее сверлим отверстия под конструктивные элементы.
7.  И наконец, плату осталось залудить. Намазываем поверхность раствором «ЛТИ-120», после чего аккуратно размазываем припой паяльником.

Монтаж элементов

Металлоискатель пират, схема. Основным структурным элементом в микросхеме самодельного металлоискателя пират, является микросхема КР1006ВИ1, однако если Вы не смогли ее найти, то можно использовать зарубежный ее аналог NE555. Прежде чем запаять ее учтите то, что под ней должна находиться перемычка.

Следующим элементом является двухканальный усилитель К157УД2, который можно при необходимости снять со старых советских магнитофонов в блоке предварительного усиления сигнала. Далее устанавливаем 2 SMD-конденсатора на 100 нФ и один резистор подойдет МЛТ С2-23. Нужно еще установить 2 транзистора, один NPN-структуры, второй PNP-структуры. Подойдут, например ВС557 и ВС547, но можно подобрать аналоги. Полевым транзистором пойдет IRF-740 или любой другой транзистор со сходными параметрами. Конденсаторы С1, СЗ, С5, С6 нужно брать с наименьшим ТКЕ. Это повысит термостабильность конструкции.

Схему металлоискателя пират своими руками рекомендуется проводить с помощью чистой канифоли или спирто-канифольным раствором. Перед тем как начать сборку всей конструкции металлоискателя проверьте работу микросхемы, так как возможен брак в элементах или их перегревание. Проводить проверку желательно на осциллографе.

Скриншот монтажа микросхем:

Фото с сайта i76.fastpic.ru

Как видите разобраться в том, как сделать металлоискатель пират своими руками, довольно просто и особых трудностей в поиске необходимых элементов возникнуть не должно. Единственное что достать будет трудновато – это усилитель К157УД2, так как это довольно старенькая микросхема. Но как уже упоминалось ее без проблем можно достать, пожертвовав советский кассетный магнитофон или, же на радиорынке.

Катушка самодельного металлоискателя пират

Катушку делаем на оправе 200мм, для этих целей подойдет обычная кастрюля соответствующих размеров. Количество витков для проволоки ПЭВ диаметром 0,5мм должно составлять 25 шт. Но здесь есть одна особенность. Количество витков можно уменьшить или увеличить эмпирическим путем. Для установления оптимального его количества вам нужна монетка и линейка. Подносим монетку к катушке и проверяем, с каким количеством витков монетка будет «улавливаться» с наибольшего расстояния. Для того, что бы катушка нормально держалась на штанге можно оправить ее в пялце для вышивания.

Прочие элементы самодельного металлоискателя пират и монтаж штанги

Динамик можно взять от китайского портативного радио с сопротивлением 8 Ом. Так же для настройки нужны два потенциометра на 10 и на 100 кОм. Провод от катушки к схеме нужно использовать максимально толстый и экранированный, дабы исключить, возможно, влияния помех. Что касается питания, то запитывается данный металлоискатель от 12 В источника питания, однако желательно установить на входе стабилизатор напряжения типа L7812. После окончательно проверки работоспособности можно приступать к изготовления каркаса самодельного металлоискателя пират.

По этому пункту можно давать лишь общие рекомендации, так как каждый будет исходить из того, что есть у него в наличии. Желательно прикупить 4-5 метра водопроводной трубы из ПВХ и пару перемычек для того, что бы сделать штангу более удобной. На конец штанги, который вы будете держать, можно установить удобную подставку для руки из пластиковой канализационной трубы. После чего устанавливаем плату в любую подходящую по размерам коробку и крепим на штанге. В качестве источника питания подойдет аккумулятор от шуруповерта. Он и не слишком тяжелый и не слишком габаритен, а хватит вам его надолго. Следует учитывать только одно, в самой конструкции не должно быть посторонних металлических элементов, так как это будет сильно искажать электромагнитное поле прибора.

Скриншот примерной сборки штанги:

Фото с сайта i76.fastpic.ru

Скриншот готового металлоискателя:

Фото с сайта i76.fastpic.ru

Проверяем металлоискатель.

Осталось проверить будет ли этот самодельный металлоискатель с хорошими параметрами или с плохими. Настраиваем с помощь потенциометров чувствительность прибора, до того порога когда он начинает равномерно и не слишком часто потрескивать. Монету размером с пятак он будет определять с расстояния примерно в 20-30 см. Монету размером с советский рубль – с расстояния около 30-40 см. Большие, объемистые куски метала, определяются с расстояния чуть больше метра. Данные показатели дают нам понять, что искать небольшие предметы на средней глубине будет довольно затруднительно. К этому можно добавить еще и то, что прибор не различает «цветных» и «черных» металлов и при копе за монетами, например велик шанс того, что вы найдете гвоздь. Однако прибор найдет свое применение при поиске большого количества «черного» метала, коим так богата наша страна. Согласитесь, если вы найдете центнер железа и сдадите его в пункт приема, это с лихвой покроет ваши расходы на изготовления такого нехитрого приборчика. В любом случае самодельный металлоискатель (схема и подробное описание сборки которого было в статье) пират прекрасно подойдет для начинающих кладоискателей и тех, кто не может себе позволить дополнительные траты на дорогой прибор.

Еще подробнее о поисках клада с металлоискателем

Сборка металлоискателя своими руками: разновидности, подробная инструкция, принцип работы и схема | vseznayko.com.ua

В наше время многие стараются не покупать металлоискатели, а собирать их своими руками. Обычно считается, что вещи, сделанные своими руками намного хуже, чем брендовые копии. Практика показала, что качественный продукт может составить конкуренцию металлоискателям, изготовленным в серийном производстве.

Конечно, что это за аппарат, может быть, по эстетическим характеристикам он будет выглядеть чуть хуже, но по техническим данным он будет конкурентоспособен.

Общая информация о металлоискателе

Прежде чем приступить к сборке собственного металлоискателя, необходимо знать принципы его работы и на какие виды такого оборудования можно разделить.

Строительство

Существует пять основных типов металлодетекторов. Они отличаются глубиной поиска и типом металла. Они имеют различные функции, которые упрощают работу, но все же, даже при таких различиях, можно выделить некоторое сходство.

1. Намагниченная катушка — одна из основных частей, которая находится в нижней части металлоискателя. Обычно она отвечает за поиск металлических изделий. От мощности и размера катушки зависит, на какой глубине можно найти металлические предметы. кроме того, на качество и потенциал намагниченной катушки влияет схема работы.
2. Блок управления в основном отвечает за управление основными функциями металлоискателя. Эта часть состоит из небольшого процессора, динамиков и аккумулятора. В современных версиях металлоискателя могут быть добавлены и другие вспомогательные функции.
3. Держатель с подлокотником выполняет простейшую функцию. Это элемент, который соединяет блок управления и катушку в единое целое. Существует множество разновидностей таких владельцев, имеющих постоянный или переменный размер. В основном это сделано для того, чтобы человек чувствовал себя максимально комфортно при поиске металлических предметов, а не постоянно наклонялся.
4. Кабель катушки отвечает за взаимодействие между блоком управления и намагниченной катушкой.

Принцип работы

Структура металлодетекторной системы на первый взгляд может показаться сложной. Собственно весь процесс это просто притяжение металлических изделий намагниченной катушкой. Пока катушка начинает притягивать металлические детали, через нее проходят магнитные волны, после чего слышен сигнал.

Стоит отметить, что катушки работают на низких или высоких частотах. Если оборудование работает на низких частотах, то изделия из металла в основном найдутся только на глубине четырех метров. кроме того, металлоискатель, работающий на низких частотах, может обнаружить только крупные образцы, а мелкие металлические детали на поверхности останутся незамеченными. Металлоискатель, реагирующий на высокие частоты, наоборот, находит только мелкие детали на поверхности, в то же время может работать на глубине более двух метров и искать крупные объекты.

Типовые разновидности

Металлодетекторы можно разделить на 5 типов, учитывая устройство, отвечающее за прием и передачу сигнала.

1. Металлоискатель первого типа выполнен по типу «прием-передача». В составе устройства есть два индуктора, которые отвечают за передачу и прием сигнала, то есть каждый выполняет свое конкретное назначение. Устройство работает так, чтобы сигнал в состоянии покоя металлоискателя не попадал на приемную катушку, а при поиске металлических предметов, наоборот, происходило усиление сигнала, который затем попадает в блок управления.
2. Индукционный тип полностью повторяет первый вариант металлоискателя, так как в системе тоже две катушки, направленные на передачу и прием, но работают они как одна. При самостоятельной сборке это может вызвать проблемы с обнаружением отраженного сигнала.
3. Большой популярностью пользуются металлодетекторы, в которых используются LC-генераторы. Часто этот вид оборудования изготавливается своими руками. Оборудование работает только на низкой частоте, но это, в свою очередь, компенсируется простотой использования и простотой сборки. Принцип работы — частота, которая меняется по мере приближения к металлическому предмету.
4. Измеритель качества — еще один вариант металлодетектора, который также работает с LC-генератором. Чем ближе металл, тем меньше добротность. Этот металлоискатель очень легко собрать своими руками, но есть один минус, нестабильная работа при низких температурах.
5. Металлоискатели импульсного типа работают за счет пропускания вихревых токов, которые начинают реагировать на металлические предметы. В это время на блок управления передается импульсный сигнал, который увеличивается или уменьшается в зависимости от расстояния до металлической детали.

Как сделать металлоискатель своими руками?

Сделать самодельный металлоискатель своими руками не так уж и сложно, даже если нет определенных навыков в электричестве и в самой системе. На сегодняшний день существует довольно много металлоискателей, которые можно собрать в домашних условиях. Они отличаются схемами, по которым приходится создавать блок управления, материалами и сложностью сборки.

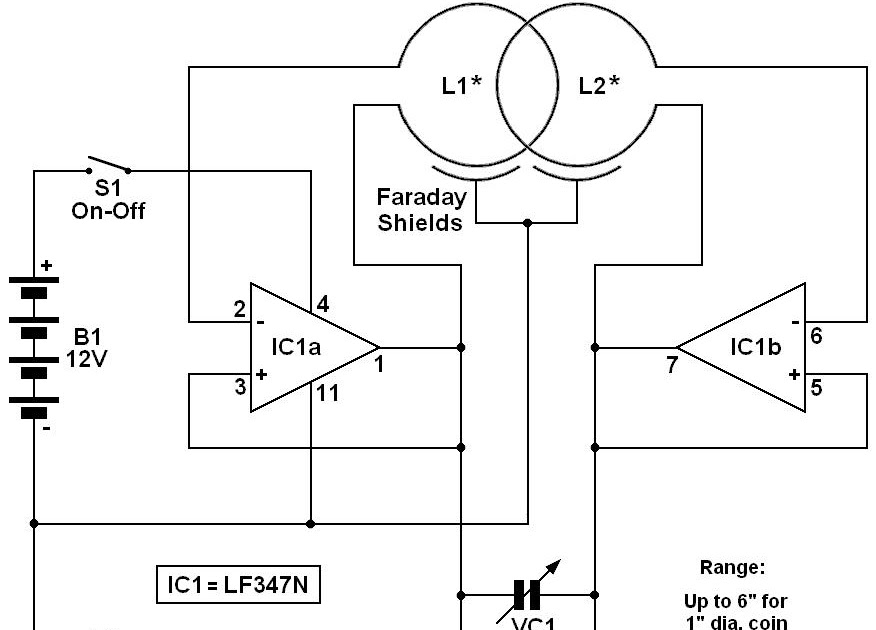

Обычно самый сложный металлоискатель собирается по схеме, где в конструкцию системы необходимо установить сразу два генератора. Это достаточно сложно для новичка. Есть и более простой тип металлоискателя, который можно смело делать в домашних условиях, используя только подручные материалы.

Каркас

Сборку самодельного металлоискателя следует начинать с разработки корпуса. Это должна быть простая штанга, которую можно сварить или соединить крепежными элементами. На самом деле конкретных рамок для дела нет. Здесь каждый может сделать штангу для себя, но есть некоторые факторы, которые следует учитывать.

Во-первых, материал, который выбирается для изготовления корпуса, должен быть достаточно прочным, чтобы длительное время выдерживать вес взрослого человека. кроме того, нельзя забывать о размерах такой планки, ведь если вы выберете неправильную для своего роста длину, вам придется несколько минут стоять в согнутом положении каждый раз при поиске металлических предметов.

Многие упрощают задачу по созданию тела с помощью простого костыля, у которого есть еще и подлокотник. Костыль можно легко подобрать под свой рост, и стоит он не очень дорого.

Катушка поисковая

Сделать самодельную катушку для поиска достаточно сложно, но возможно. В первую очередь необходимо приступить к созданию устройства для намотки катушки. Для начала возьмите простую доску размером 18 на 18, гвозди и кембрик.

После этого на доске необходимо начертить ровный круг и забить по его диаметру не менее 16 гвоздей так, чтобы они немного выступали на 2 см. После этого на гвозди устанавливаются кембрики, которые туго обматываются медной проволокой . В конце работы весь медный круг прочно закрепляется нитками, которые нужно намотать по всему диаметру и обработать эпоксидной смолой.

Необходимо оставить длину 4 см. вывод, обмотать катушку изолентой и экранировать фольгой. Медную проволоку следует обслуживать длиной 1,25 см и затем перематывать ее на катушку. Затем действие повторяется, а точнее катушка обматывается изолентой. К выводу катушки нужно припаять контактную площадку.

Блок управления

Для создания блока управления требуется:

• емкость аккумуляторной батареи 9 вольт;
9схемы 0019; динамик
• на 8 Ом;
• усилитель транзисторный.

Все необходимые детали можно найти в старом приемнике транзисторного типа. Для сборки блока управления потребуется найти подходящий корпус и смонтировать все детали.

Цепь и катушка соединены между собой экранированным проводом. Экран кабеля припаивается к клемме катушки, устанавливается изоляция и кабель крепится к корпусу изоляционной лентой.

Вывод

Сделать металлоискатель начального уровня довольно просто в домашних условиях с помощью подручных средств. Все, что вам нужно сделать, это следовать инструкциям и схемам сборки оборудования. В результате появилась модель, которую можно использовать для поиска мелких металлических предметов на глубине до 1 метра.

Просмотров сообщений: 539

Понимание и выбор проходных металлодетекторов

Майкл Бернцвейг

Проходные металлодетекторы относятся к одной из двух основных категорий. Металлоискатели первого типа обеспечивают многозонное обнаружение. Второй стиль обеспечивает многозонное обнаружение с дополнительными возможностями определения местоположения. Базовые многозонные модели с более высоким уровнем безопасности, чем модели с 6 зонами, обеспечивают более подробную информацию о целевом местоположении.

Чтобы понять разницу, я приведу краткий пример. Допустим, человек проходит через отверстие металлоискателя со скрытым оружием, расположенным у его лодыжек. Оба многозонных детектора обнаружат цель. Разница между ними заключается в том, что многозонный детектор с возможностью точного определения местоположения цели сможет определить местонахождение цели как слева, так и справа от человека. Более продвинутые многозонные детекторы, такие как Garrett PD 6500, точно определят конкретное местоположение с головы до ног, а также с левой или правой стороны.

Быстрое определение местоположения цели важно для того, чтобы персонал вашей системы безопасности мог быстро отреагировать. Большие толпы требуют большей пропускной способности. Если вы сканируете большое количество людей, многозонный металлодетектор позволит вам быстрее обработать больше людей. Можно добавить опцию тепловизионной камеры в качестве надстройки для популярных устройств. Например, дополнение Garrett SmartScan для теплового скрининга доступно для моделей Garrett for PD 6500i и Multi Zone.

Проходные металлодетекторы Multi Zone:

• Garrett Multizone
• Garrett PD6500i
• Fisher M-Scope Portable

Каковы типичные места и области применения проходного металлоискателя?

В свое время охранные металлодетекторы в основном встречались только в аэропортах и ​​исправительных учреждениях. Сегодня мы видим детекторы прохода в самых разных местах, включая полицейские участки, ночные клубы, школы, общественные и частные здания, а также корпоративные службы безопасности. Они также используются на производственных объектах, складах для предотвращения убытков, ядерных объектах, транспортных терминалах, зданиях судов, исторических памятниках, спортивных мероприятиях, аренах и концертах. Одним из первых мест, где мы получили датчик прохода, был каток на роликах, и это было почти 25 лет назад.

Выбор наилучшей конфигурации.

Ваш детектор будет установлен в одном месте или вы планируете перемещать его из одного места в другое? Если вы часто перемещаете металлоискатель, вам понадобится легкий, портативный металлоискатель, который можно легко перемещать.

Установка и эксплуатация:

Современные охранные проходные извещатели просты в настройке и эксплуатации. К каждому устройству прилагается подробное руководство и обучающее видео по настройке. Цифровая электроника легко настраивается с помощью сенсорной панели и ЖК-дисплея. Проходные металлоискатели поставляются с заводскими предустановленными программами. Вы можете настроить детекторы для вашего конкретного местоположения или типа объекта, который вы хотите найти. В зависимости от выбранного вами уровня чувствительности детектор можно настроить для обнаружения различных целей.

При настройке металлодетектора важно контролировать движение транспорта. Вы должны быть уверены, что все люди, которые входят или выходят из здания, проходят через детектор. Рядом с металлодетектором рекомендуется установить корзину или поднос, чтобы люди могли класть туда любые металлические предметы. Часы, монеты, ключи, ремни и другие крупные металлические предметы необходимо снять перед тем, как пройти через металлоискатель. Чем лучше вы организованы, тем лучше будет ваша пропускная способность.

Нужна ли мне металлоискатель безопасности?

Проходной детектор можно рассматривать как обычное досмотровое устройство. Как только вы определили, что у человека есть спрятанный предмет, вам нужно будет точно определить его. Металлоискатель поможет быстро найти цель. Охранные жезлы предупредят вас о цели звуковым сигналом, световой индикацией цели, вибрацией или их комбинацией. Металлоискатель-стержень является необходимым аксессуаром для использования с проходными воротами.

Охранные зонды для металлодетекторов со звуковым и вибрационным оповещением:

• Garrett Superscanner
• Суперпалочка Гарретта
• Насадка для металлоискателя Fisher CW-20
• Насадка для металлоискателя Fisher CW-10

Охранные зонды для металлодетекторов с функцией оповещения только о вибрации:

• Garrett THD

Как работают проходные металлодетекторы?

Проходные металлодетекторы или металлодетекторы дверных рам — это устройства безопасности, через которые люди должны проходить при входе в здание. Станок состоит из арки и двух вертикальных стоек, соединенных горизонтальной перекладиной.

Прохождение Металл Detectors Work с использованием датчиков для обнаружения присутствия Metal объект на Anty Antrams Antrals Antrams Antrals 9015. . Датчики металлоискателя могут быть как электромагнитными, так и магнитными.

Когда человек проходит через арку проходного металлоискателя, датчики создают вокруг человека магнитное поле или электромагнитное поле. Если человек несет какие-либо металлические предметы, металл нарушит магнитное поле или электромагнитное поле. Этот сбой приведет к срабатыванию сигнализации классической схемы металлоискателя.

Преимущества проходных металлодетекторов

В Соединенных Штатах одними из наиболее распространенных мест, где используются проходные металлодетекторы, являются аэропорты, места проведения специальных мероприятий, здания судов и школы для обнаружения оружия. Обеспечивая безопасность вашего объекта, вы обеспечиваете наилучший уровень обслуживания клиентов.

Контрольно-пропускные пункты часто являются местами с интенсивным движением, поэтому процесс досмотра должен быть максимально эффективным. Одним из преимуществ проходных металлодетекторов является то, что они могут проверять большое количество людей за короткий промежуток времени. В то время как проходной металлоискатель собирает данные о количестве прошедших посетителей, важно отметить, что никакая личная информация о физических лицах не собирается.

Еще одним преимуществом проходных металлодетекторов является то, что их можно использовать для досмотра людей без их ведома. Это связано с тем, что проходные металлоискатели не требуют физического контакта между охранником и досматриваемым человеком.

Это отличается от досмотров с обыском, которые могут рассматриваться как агрессивные и часто не нравятся людям, которые им подвергаются.

Благодаря превосходной технологии определения местоположения эти детекторы можно удобно и эффективно использовать для:

• Обнаружение оружия
• Охрана транспортных средств на площадках для мероприятий
• Обнаружение скрытого оружия и контрабанды
• Служба безопасности аэропорта
• Общественные здания
• Частная собственность

Национальный институт юстиции (NIJ) является научно-исследовательским агентством Министерства юстиции США. Стандарт NIJ является единственным общепринятым стандартом производительности проходных металлодетекторов.

Чтобы соответствовать стандарту NIJ, проходной металлоискатель должен обнаруживать пистолет калибра 6,35 мм (0,25 дюйма) на расстоянии до 2,54 см (1,0 дюйма) от поверхности тела. У NIJ также есть стандарты для служебного снаряжения, такого как наручники, бронежилеты и дубинки.

Специалисты по безопасности, которые ищут высококачественный проходной металлоискатель, должны убедиться, что рассматриваемая ими модель соответствует стандарту NIJ.

Характеристики проходных металлодетекторов

В отличие от классических металлоискателей, которые издают звуковой сигнал при обнаружении металла, проходные металлоискатели издают громкий сигнал тревоги при обнаружении металла. Это связано с тем, что целью проходного металлоискателя является проверка большого количества людей за короткий промежуток времени, а громкая сигнализация — наиболее эффективный способ сделать это.

Проходные металлодетекторы обеспечивают превосходные функции обнаружения, такие как:

• Контроль доступа
• Однородное обнаружение
• Ролики/колеса
• 33 зоны обнаружения
• Тепловизионные камеры
• Головки из алюминия

Все эти функции позволяют обнаруживать оружие в непосредственной близости без необходимости обыскивать человека. Эти детекторы и другие сопутствующие товары могут быть доставлены непосредственно на ваш объект. Когда дело доходит до безопасности, не бывает слишком безопасно. Проходные металлодетекторы — отличный способ проверить большое количество людей за короткий промежуток времени. Они также менее инвазивны, чем обыски с обыском, которые можно рассматривать как навязчивые.

Развертывание вашего плана обеспечения безопасности:

Хотя это и значительные инвестиции, не слишком зацикливайтесь на стоимости приобретения металлоискателей. Самыми большими вашими расходами будут ежегодные расходы на персонал службы безопасности для эксплуатации оборудования.
