Электротехника обозначения на схемах. Электротехника: расшифровка обозначений на схемах — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как читать электрические схемы. Какие бывают графические и буквенно-цифровые обозначения элементов. Условные обозначения проводки, розеток, выключателей и других устройств. Стандарты и ГОСТы по маркировке в электротехнике.

Содержание

Общие сведения об обозначениях в электротехнике

Электрические схемы содержат большое количество условных обозначений, которые необходимо уметь «читать» для понимания принципа работы электрических цепей и устройств. Обозначения в электротехнике регламентируются различными ГОСТами и стандартами, что обеспечивает единообразие при составлении схем.

Основные виды обозначений в электротехнике:

Графические (условно-графические обозначения — УГО)
Буквенно-цифровые
Цветовые

Графические обозначения представляют элементы схем в виде простых геометрических фигур и линий. Буквенно-цифровые используют латинские буквы и цифры для маркировки элементов. Цветовая маркировка применяется для обозначения проводов.

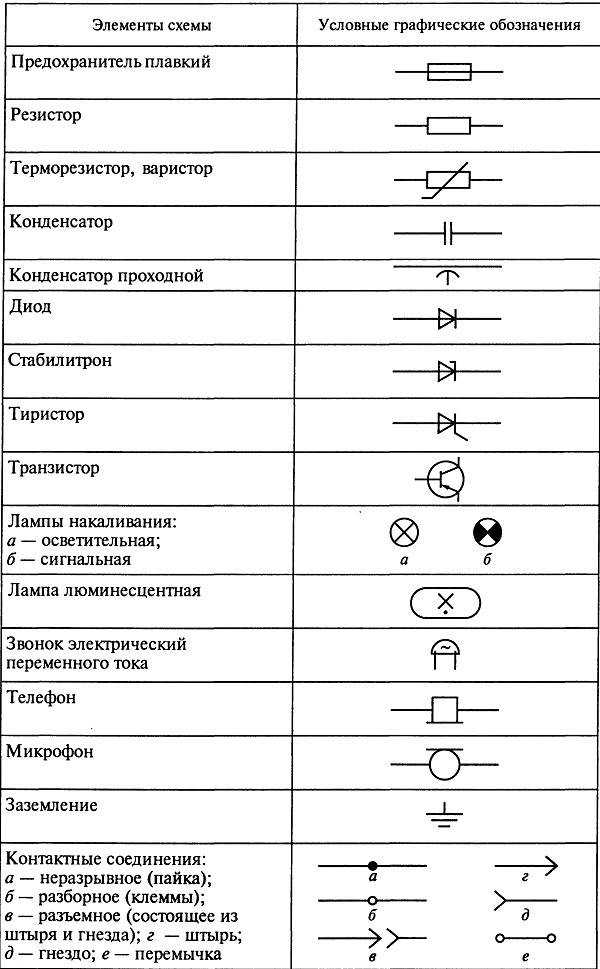

Графические обозначения элементов электрических схем

Условно-графические обозначения (УГО) элементов электрических схем стандартизированы ГОСТ 2.722-68. Рассмотрим основные графические обозначения:

Источники питания

Батарея — несколько параллельных линий разной длины
Генератор — окружность с волнистой линией внутри

Коммутационные устройства

Выключатель — две расходящиеся линии
Переключатель — линия с ответвлением
Кнопка — окружность с точкой внутри

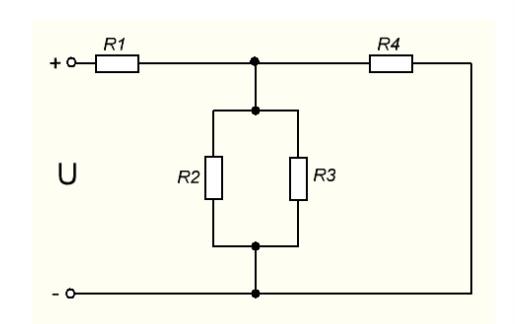

Резисторы

Постоянный резистор — прямоугольник
Переменный резистор — прямоугольник со стрелкой

Конденсаторы

Постоянной емкости — две параллельные линии
Переменной емкости — две линии, одна из которых дуговая

Катушки индуктивности, дроссели

Катушка индуктивности — несколько полуокружностей
Дроссель — прямоугольник с несколькими полуокружностями

Буквенно-цифровые обозначения элементов

Буквенные обозначения элементов электрических схем регламентируются ГОСТ 2.710-81. Основные обозначения:

A — устройства (усилители, лазеры и др.)
B — преобразователи неэлектрических величин в электрические
C — конденсаторы
D — схемы интегральные, микросборки
E — элементы разные (нагревательные, осветительные и др.)
F — разрядники, предохранители, устройства защитные
G — генераторы, источники питания
H — устройства индикаторные и сигнальные
K — реле, контакторы, пускатели
L — катушки индуктивности, дроссели
M — двигатели
P — приборы, измерительное оборудование
Q — выключатели и разъединители в силовых цепях
R — резисторы
S — устройства коммутационные в цепях управления, сигнализации и измерительных
T — трансформаторы, автотрансформаторы
U — преобразователи электрических величин в электрические

V — приборы электровакуумные и полупроводниковые
W — линии и элементы СВЧ, антенны
X — соединения контактные
Y — устройства механические с электромагнитным приводом
Z — устройства оконечные, фильтры, ограничители

Обозначения проводки и соединений

При изображении электропроводки и соединений на схемах используются следующие обозначения:

Линия — провод, кабель, шина
Пересечение линий без соединения — две пересекающиеся линии
Соединение проводов — точка в месте пересечения линий
Заземление — несколько горизонтальных линий разной длины
Разъемное соединение — кружок на конце линии

Обозначения розеток и выключателей

Розетки и выключатели на электрических схемах обозначаются следующим образом:

Розетка одинарная — окружность с двумя точками внутри

Розетка двойная — две соединенные окружности
Выключатель одноклавишный — две расходящиеся линии
Выключатель двухклавишный — две пары расходящихся линий
Переключатель — линия с ответвлением

Цветовая маркировка проводов

Для обозначения проводов в электротехнике используется следующая цветовая маркировка:

Желто-зеленый — защитное заземление
Голубой — нейтральный провод
Коричневый, черный, серый — фазные провода
Красный — провода постоянного тока положительной полярности
Синий — провода постоянного тока отрицательной полярности

Как читать электрические схемы

Для правильного чтения электрических схем рекомендуется придерживаться следующего алгоритма:

Определите тип схемы (принципиальная, монтажная и т.д.)
Найдите источник питания и основные элементы
Проследите пути прохождения тока

Разберитесь с назначением каждого элемента
Обратите внимание на обозначения номиналов компонентов
Проанализируйте принцип работы схемы

При возникновении затруднений обращайтесь к справочникам условных обозначений и ГОСТам.

Заключение

Умение читать электрические схемы и понимать условные обозначения — важный навык для работы с электрооборудованием. Знание стандартизированных графических и буквенно-цифровых обозначений позволяет разбираться в принципах работы электрических цепей и устройств. Регулярная практика в чтении схем поможет быстро ориентироваться в электротехнической документации.

Обозначения в электротехнике — Всё о электрике

Обозначения на электрических схемах. Общие сведения.

Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей. Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.

Онлайн Займ у робота займов на сайте https://www.zaymer.ru/getloan/card Годовая процентная ставка – 365% годовых. Проценты и пеня, начисляемые по Договору потребительского займа, не могут превышать полуторакратный размер суммы займа. Робот Займер – первый и единственный российский сервис, выдающий микрозаймы полностью автоматически. Исключена возможность ошибки, “человеческого фактора”, ведь за обработку данных отвечает система

Обозначения на электрических схемах имеют давнюю историю — еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение. В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.

В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.

Электрическая проводка на чертежах

Электрическая проводка – общий термин, которой подразумевает проводники с низким сопротивлением, которые передают электрический ток от одного элемента цепи к другому, например, от источника к потребителю или от трансформатора к рубильнику с дальнейшим распределением. Это самое примитивное объяснение, поскольку видов электрической проводки существует большое количество. В голове обывателя сразу рождается образ изолированных полимером проводов, которые идут к выключателю откуда-то из стены.

Как это не покажется странным, но медные дорожки на текстолитовой плате – это тоже вариант электрической проводки. Также как и высоковольтные линии электропередач. На схемах обозначение электрических проводов, чаще всего, выполняется в виде линии, ведущей от одного элемента цепи к другому.

Строго говоря, ГОСТ предлагает делить обозначения проводников на группы:

Термин «план электропроводки» – это не совсем корректная терминологическая единица, поскольку «электропроводкой» в этом случае стоит понимать не только сами провода, но и кабели. Если же брать этот термин в качестве обозначения на электрических схемах элементов, то список расширится до изоляторов, трансформаторов, устройств защиты и заземления и так далее.

О розетках

Всем хорошо известно, что розетка – это устройство штепсельного типа, предназначенное для нежесткого (с возможностью ручного разрыва подключения) соединения электрической сети (цепи) с приемником или устройством управления. Графическое изображение розетки на схеме регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Штепсельные розетки разделяют на группы:

для открытой установки
для скрытой установки
блоки с выключателем и розеткой

В каждой группе существуют подвиды в зависимости от полюсности и наличия защитного контакта:

однополюсные
двухполюсные
двухполюсные с защитным контактом
трехполюсные
трехполюсные с защитным контактом

О выключателях

Выключатели – это устройства разрыва участка электрической цепи в ручном или автоматическом режиме. Так же как и розетки на электросхеме, выключатели (совместно с переключателями) обозначаются в зависимости от их параметров работы и конструктивного исполнения, а также степени защиты.

однополюсные
однополюсные сдвоенные
однополюсные строенные
двухполюсные
трехполюсные

Обозначение выключателя на электрической схеме также регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Устройства защиты

В устройства защиты входит ряд многоразовых и одноразовых устройств, совершенно разных по конструктивному исполнению, сферам применения, скорости срабатывания, надежности, условий эксплуатации, а также учитывающие множество других параметров.

Например, всем хорошо известны плавкие предохранители в электронно-бытовых приборах, плавкие одноразовые пробки в старых квартирных распределительных щитах. Также хорошо известны автоматические выключатели различных типов и конструктивных исполнений. Менее известны широкому кругу людей воздушные высоковольтные выключатели, разрядники и другие приборы защиты.

Основная функция всех приборов защиты заключается в принудительном разрыве участка электрической цепи при внезапном возрастании нагрузки по току или при внезапном положительном скачке напряжения. Обозначения других видов устройств защиты цепей от перегрузки регламентируются иными нормативно-техническими документами.

О заземлении

Заземлением называется такое соединение токопроводящих частей электрического прибора или электрической машины (иной конструкции) с землей, которая имеет отрицательный потенциал, при котором возможный пробой на корпус не причинит разрушений или не подвергнет риску поражения электрическим током, отведя этот заряд в землю.

ГОСТ выделяет следующие разновидности графического изображения этого вида защиты:

заземление (общее обозначение)
бесшумное заземление (чистое)
защитное заземление
электрическое соединение с корпусом (массой)

В итоге, кроме того, что обозначение заземления на электрических схемах соотносится с базовым способом начертания этого элемента, имеет большое значение прорисовка заземления в зависимости от того аппарата, либо участка схемы, где заземление используется. Немаловажным моментом в обозначении элементов электрических схем, являются размеры этих элементов, а также правила и последовательность прорисовки различных участков электрической схемы.

Например, свои особенности имеют обозначения на электрических схемах элементов радиоэлектронных устройств, устройств, работающих на логических сигналах и т.п.

Графические обозначения

Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.

Обозначения электропроводок и соединений

Обозначения контактов и контактных соединений

Обозначение самовозврата (или его отсутствие) используется только при необходимости специально подчеркнуть наличие такой функции в контактном узле.

Замедление происходит при движении в направлении от края дуги к ее центру. Обозначение замедлителя допускается изображать с противоположной стороны обозначения подвижного контакта.
Такое обозначение контакта используется при разнесенном способе изображения реле.
Соединение контактное разъемное, коаксиальное (высокочастотное).

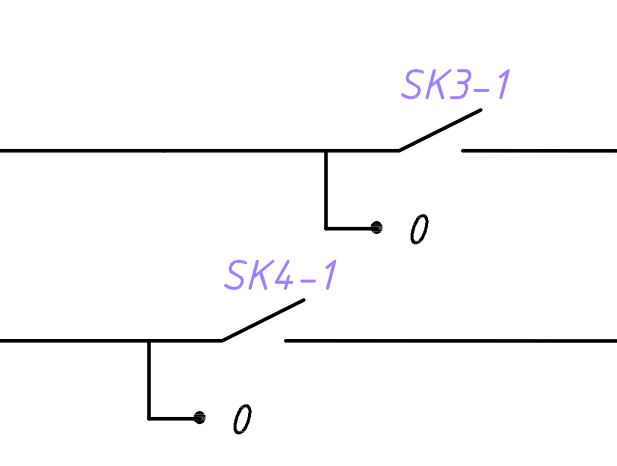

Обозначения различных выключателей

Кнопочные выключатели имеют самовозврат, за исключением тех, которые обозначены как не имеющие самовозврата.

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов

Для указания типа ламп используются буквенные обозначения:

Буквенно-цифровые обозначения зажимов и проводов

Присоединительный зажим электрического устройства переменного тока:

U — 1-ая фаза
V — 2-ая фаза
W — 3-ая фаза
N — нейтральный провод
PE — защитный провод
E — заземляющий провод
TE — провод бесшумового заземления
MM — провод соединения с массой (корпусом)
CC — эквипотенциальный провод.

Переменный ток — обозначение проводов:

L — общее обозначение фазного провода
L1 — 1-ая фаза
L2 — 2-ая фаза
L3 — 3-ая фаза
N — нейтральный провод (рабочий ноль).

Постоянный ток – обозначение проводов:

L+ — положительный полюс
L- — отрицательный полюс
M — средний провод.

PE — провод защитный с заземлением
PU — провод защитный незаземленный
PEN — совмещенный защитный и нейтральный провод
E — провод заземляющий
TE — провод бесшумового заземления
MM — провод соединения с массой (корпусом)
CC — провод эквипотенциальный.

Цветовые обозначения электропроводки

Обозначение фазного проводника (L) – цвет изоляции:

Белый, красный, коричневый, черный, оранжевый, серый, фиолетовый, бирюзовый, розовый.

Обозначение нулевого и защитного проводников:

Голубой цвет — нулевой рабочий проводник(N), средний провод (постоянный ток)
Желто-зеленый цвет — заземляющий, защитный и нулевой защитный проводник (PE)
Желто-зеленый цвет с голубыми метками на концах — совмещенный нулевой и защитный проводник(PEN).

Метки голубого цвета наносятся при монтаже на концах линии.

Функциональное назначение проводников согласно цветовым обозначениям.

Черный цвет — проводники силовых цепей
Красный цвет — проводники цепей управления, сигнализации и измерения
Синий цвет — проводники цепей управления, сигнализации и измерения для постоянного тока
Голубой цвет — нулевые рабочие проводники
Комбинация желтого и зеленого цветов — проводники защиты и заземления.

Краткий обзор условных обозначений, используемых в электросхемах

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
КУ – кнопка управления.
КВ – конечный выключатель.
КК – командо-контроллер.
ПВ – путевой выключатель.
ДГ – главный двигатель.
ДО – двигатель насоса охлаждения.
ДБХ – двигатель быстрых ходов.
ДП – двигатель подач.
ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Буквенные обозначения элементов на электрических схемах

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т. д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Выключатели и разъединители в силовых цепях

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Варисторы, переменные резисторы, терморезисторы, потенциометры.

Коммутационные устройства в цепях сигнализации, управления, измерительных приборах

Различные типы выключателей и переключателей, а также выключатели, срабатывающие действием различных факторов.

Стабилизаторы, трансформаторы напряжения и тока.

Различные типы преобразователей и устройства связи

Выпрямители, модуляторы, демодуляторы, дискриминаторы, преобразователи частоты, инверторы.

Полупроводниковые и электровакуумные приборы

Диоды, тиристоры, транзисторы, стабилитроны, электронные лампы.

Антенны, линии и элементы, работающие на сверхвысоких частотах.

Антенны, волноводы, диполи.

Гнезда, токосъемники, штыри, разборные соединения.

Механические устройства с электромагнитным приводом

Тормоза патроны, электромагнитные муфты.

Оконечные устройства, ограничители, фильтры

Кварцевые фильтры, линии моделирования.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Символы двухбуквенного кода

Устройства общего назначения

Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания

Детекторы ионизирующих элементы

Датчики частоты вращения – тахогенераторы

Интегральные схемы, микросборки

Схемы интегральные аналоговые

Схемы интегральные, цифровые, логические элементы

Устройства хранения информации

Защитные устройства, предохранители, разрядники

Дискретные элементы токовой защиты мгновенного действия

Дискретные элементы токовой защиты инерционного действия

Дискретные элементы защиты по напряжению, разрядники

Генераторы и другие источники питания

Индикаторные и сигнальные элементы

Приборы звуковой сигнализации

Приборы световой сигнализации

Контакторы, пускатели, реле

Контакторы, магнитные пускатели

Дроссели, катушки индуктивности

Дроссели люминесцентных светильников

Измерительные приборы и оборудование (недопустимо использование маркировки РЕ)

Счетчики активной энергии

Счетчики реактивной энергии

Измерители времени действия, часы

Выключатели и разъединители в силовых цепях

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели, срабатывающие под действием различных факторов:

– от положения (путевые)

– от частоты вращения

Устройства связи, преобразователи неэлектрических величин в электрические

Выпрямители, генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Антенны, линии и элементы СВЧ

Скользящие контакты, токосъемники

Механические устройства с электромагнитным приводом

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Кроме того, в ГОСТе 2. 710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

{SOURCE}

Обозначения в электротехнике

Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Учитывая большое количество электроэлементов, для их буквенно-цифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты. Таблица 1.

Поиск данных по Вашему запросу:

Обозначения в электротехнике

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков

Краткий обзор условных обозначений, используемых в электросхемах

Схемные обозначения в электротехнике – советы электрика

Буквенные обозначения употребляемых в электротехнике величин

Обозначение электрических элементов на схемах

Стандартные условные графические и буквенные обозначения элементов электрических схем.

Обзор условных обозначений в электрических схемах и автосхемы своими руками

Актуальные буквенные и графические обозначения на электрических схемах

Обозначения в эл. схемах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Условные графические обозначения оборудования и устройств РЗА и ПА

Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков

Для подключения или ремонта электрооборудования начинающему электрику или автоэлектрику необходимо графическое исполнение устройства. Чтобы понять условные обозначения в электрических схемах, нужно опираться на нормативную базу.

Графические обозначения применяются чаще, чем буквенные. Они используются в быту, основаны на ГОСТ 2. Все символы изображены простыми геометрическими фигурами, которые представлены в виде окружностей, а также линий и треугольников. Благодаря большому количеству элементов любой специалист в области инжиниринга может создавать схемы различного назначения.

При изображении символов необходимо учитывать размеры элементов, толщину линий. В отличие от буквенных графические можно найти как на принципиальной, так и на монтажной, структурной, а также объединенной схеме. Для расшифровки электросхем, в том числе автомобилей, применяются также буквенные обозначения. Они классифицируются на одно-, двух- и многобуквенные. Буквенные обозначения ссылаются на ГОСТ 2. Минимального понятия о действии электрического тока достаточно для того, чтобы разобраться, как устроена электрическая цепь в автомобиле, на даче или производстве.

В книге по ремонту авто обычно обозначения прописаны после главной схемы, там же есть цифровые сноски для удобства и быстрого ориентира. На каждом датчике машины при работе должны быть определенные параметры, если они не совпадают, электрооборудование будет работать некорректно.

На схеме, прилагающейся к автомобилю, цветовое обозначение проводов обычно совпадает с цветом электроцепей машины. Главное правило — это соблюдение техники безопасности.

При работе с приборами измерений необходимо заранее учитывать измеряемый предел, производя замеры значений, не замыкая щупы прибора. В каждом автомобиле завод изготовитель оставляет недоработки, которые обнаруживаются в течение времени. Основным недостатком машин является отсутствие контроля бортовой сети. Также к доработке можно отнести схему подключения противотуманных фар, которая довольна проста для начинающего автоэлектрика:.

На видео показаны правила чтения условных обозначений в электрических схемах. Снято каналом MR. Александр Условные обозначения понимают не все. Такое количество обозначений сразу не запомнить. Так, что нормативную базу, как у вас написано, начинающий как раз и не знает. Аноним Что значат буквенные обозначения : Е, TU. От идет ,на трансформатор ,конечная 6 проводов,как подключиться ,думаю там 12v. Сергей Пропала искра на ВАЗ Автор: Иван. Содержание 1 Нормативная база 2 Виды и типы схем в электрике 3 Графические обозначения в электрических схемах 4 Буквенные обозначения 5 Изучение электросхем автомобилей 5.

Принципиальная схема Объединенная схема. Графические обозначения основных элементов в электропроводке жилых помещений Условные обозначения в электрических схемах автомобилей Обозначения символов систем измерения, релейной аппаратуры Графические обозначения полупроводников. Буквенные обозначения ч. Контроль бортовой сети автомобиля. Какой вид электросхемы Вам знаком? Структурная Функциональная Принципиальная Монтажная Объединенная принципиально-монтажная.

Была ли эта статья полезна? Статья была полезна Пожалуйста, поделитесь информацией с друзьями. Да Нет Пожалуйста, напишите, что не так и оставьте рекомендации по статье Отменить ответ.

Оценить пользу статьи: Оцени автора 3 голос ов , среднее: 4,67 из 5. Обсудить статью: 5. Что такое и как получить свободную энергию в домашних условиях. Гофрированные трубы из нержавеющей стали: особенности выбора. Рекомендуем к прочтению. Как выглядит схема подключения розетки прицепа легкового автомобиля? Что потребуется для подключения и как самостоятельно выполнить эту задачу? Подробна инструкция описана в этой статье. Как правильно прикурить автомобиль от аккумуляторной батареи другого автомобиля или бустера?

Что нужно учитывать при выполнении этой операции? Ответы на эти вопросы узнаете в Что представляет собой электросхема в автомобиле Ваз ? В чем заключается отличие между карбюраторным и инжекторным двигателем? Ответы на эти вопросы вы сможете найти Комментарии и отзывы Александр Условные обозначения понимают не все. Так, что нормативную базу, как у вас написано, начинающий как раз и не знает Ответить.

ACC Ответить. От идет ,на трансформатор ,конечная 6 проводов,как подключиться ,думаю там 12v Ответить. Отменить ответ. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители.

Краткий обзор условных обозначений, используемых в электросхемах

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Но начнем немного издалека Вообще, нормативная литература изучается по ходу работы, проектирования.

Как расшифровываются условные обозначения в электрических и автомобильных схемах? Чтение электро- и автосхем для начинающих по устройству.

Схемные обозначения в электротехнике – советы электрика

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ. Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД. Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов. Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.

Буквенные обозначения употребляемых в электротехнике величин

Рано или поздно, занимаясь проведением электромонтажных или электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат множество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует большое количество видов элементов электрических схем, имеющих самые разные функции, поэтому, нет единого документа, определяющего правильность графического обозначения всех элементов, которые можно встретить на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрооборудования и проводок, элементов электрических цепей на схемах, взятых из различных действующих в настоящее время документов. Скачать бесплатно нужный ГОСТ целиком можно, перейдя по ссылкам внизу страницы.

Примечания: 1.

Обозначение электрических элементов на схемах

Стандартные условные графические и буквенные обозначения элементов электрических схем.

Под каждой картинкой есть кнопка для скачивания графических обозначений в векторе. Обозначения сгруппированы по моему произволу: 0. Распространённые компоненты 1. Резисторы 2. Конденсаторы 3. Катушки индуктивности и трансформаторы 4. Диоды, стабилитроны, светодиоды 5.

Условные обозначения в чертежах электротехнических разделов. На схемах и планах.

Обзор условных обозначений в электрических схемах и автосхемы своими руками

Обозначения в электротехнике

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может.

Актуальные буквенные и графические обозначения на электрических схемах

ВИДЕО ПО ТЕМЕ: Условные обозначения электрооборудования на планах

Электрика и электрооборудование, электротехника и электроника — информация! Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию.

Умение читать электросхемы — это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ.

Обозначения в эл. схемах

В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты. Для каждого элемента применяется соответствующая буква. Особое внимание специалисты уделяют электрическим схемам, на которых отображаются устройства с электрической взаимосвязью. Чтобы правильно прочитать схему, нужно предварительно ознакомиться с входящими составными элементами и комплектующими изделиями.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний. Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент.

Что такое qf на электрических схемах?

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Содержание

Виды и типы электрических схем
Графические обозначения в электрических схемах
Буквенные обозначения в электрических схемах
Изображение электрооборудования на планах
Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
Условные графические обозначения линий проводок и токопроводов
Условные графические изображения шин и шинопроводов
Условные графические изображения коробок, шкафов, щитов и пультов
Условные графические обозначения выключателей, переключателей
Условные графические обозначения штепсельных розеток
Условные графические обозначения светильников и прожекторов
Условные графические обозначения аппаратов контроля и управления
Таблицы буквенных обозначений радиодеталей
Зарубежные обозначения радиодеталей
Отечественные обозначения радиодеталей
Графические
Буквенные

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

Схема электрическая
Схема гидравлическая
Схема пневматическая
Схема газовая
Схема кинематическая
Схема вакуумная
Схема оптическая
Схема энергетическая
Схема деления
Схема комбинированная

Виды схем подразделяются на восемь типов:

Схема структурная
Схема функциональная
Схема принципиальная (полная)
Схема соединений (монтажная)
Схема подключения
Схема общая
Схема расположения
Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2. 721-74.

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

Наименование	Обозначение
Автоматический выключатель в силовых цепях	QF
Автоматический выключатель в цепях управления	SF
Автоматический выключатель с дифференциальной защитой (дифавтомат)	QFD
Выключатель нагрузки (рубильник)	QS
Устройство защитного отключения (УЗО)	QSD
Контактор	KM
Тепловое реле	F, KK
Реле времени	KT
Реле напряжения	KV
Фотореле	KL
Импульсное реле	KI
Разрядник, ОПН	FV
Плавкий предохранитель	FU
Трансформатор тока	TA
Трансформатор напряжения	TV
Частотный преобразователь	UZ
Амперметр	PA
Вольтметр	PV
Ваттметр	PW
Частотометр	PF
Счетчик активной энергии	PI
Счетчик реактивной энергии	PK
Фотоэлемент	BL
Нагревательный элемент	EK
Лампа осветительная	EL
Прибор световой индикации (лампочка)	HL
Штепсельный разъем (розетка)	XS
Выключатель или переключатель в цепях управления	SA
Выключатель кнопочный в цепях управления	SB
Клеммы	XT

Изображение электрооборудования на планах

Хотя ГОСТ 2. 701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Условные графические обозначения линий проводок и токопроводов

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование	Изображение
Коробка ответвительная
Коробка вводная
Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами
Шкаф распределительный
Щиток групповой рабочего освещения
Щиток групповой аварийного освещения
Щиток лабораторный
Ящик с аппаратурой
Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый
Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.

Подпишитесь и получайте уведомления о новых статьях на e-mail

Таблицы буквенных обозначений радиодеталей

см. также Графические обозначения радиодеталей

Зарубежные обозначения радиодеталей

Перейти к отечественным обозначениям ▼

Международный стандарт — IEEE 315.
В данный список ▼ также добавлены обозначения, не отражённые в стандарте, но встречающиеся на практике.

A — Separable assembly or sub-assembly (e.g. printed circuit assembly) — Отдельный модуль или устройство
AE — Aerial — Антенна
ANT — Antenna — Антенна
AR — Amplifier (other than rotating), repeater — Усилитель, повторитель
AT — Attenuator, inductive termination, resistive termination — Аттенюатор, индуктивная оконечная нагрузка, резистивная оконечная нагрузка
B — Bead Ferrite — Ферритовый фильтр
B — Battery — Батарея
B — Motor — Электродвигатель
BR — Bridge rectifier — Диодный мост
BT — Battery — Батарея
BT — Photovoltaic transducer, solar cell — Фотогальванический преобразователь, солнечная батарея
C — Capacitor — Конденсатор
CB — Circuit Board — Монтажная плата
CB — Circuit breaker — Автоматический выключатель
CN — Capacitor network — Конденсаторная сборка
CP — Connector adapter, junction (coaxial or waveguide) — Переходник, cоединение (коаксиала или волновода)
CR — Diode (TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
overvoltage absorber) — Диод (лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
CRT — Cathode ray tube — Электронно-лучевая трубка
D — Diode (LED, TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
overvoltage absorber) — Диод (светодиод, лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
DC — Directional coupler — Направленный соединитель
DL — Delay line — Линия задержки
DS — Display, alphanumeric display device, annunciator, signal lamp — Дисплей, алфавитно-цифровой индикатор, световой индикатор, сигнальная лампа
DSP — Digital signal processor — Цифровой сигнальный процессор
E — Electrical contact, antenna, binding post, cable termination, electrical contact brush, electrical shield, ferrite bead rings, hall element, insulator, lightning arrester, magnetic core, permanent magnet, short circuit (termination), telephone protector, vibrating reed, miscellaneous electrical part — Электрический контакт, электрод, антенна, клемма, кабельный наконечник, электрическая щётка, электрический экран, ферритовое кольцо, элемент на эффекте холла, изолятор, искровой разрядник, магнитный сердечник, постоянный магнит, перемычка, громполоса, вибрирующий пружинный контакт, прочие радиодетали
EP — Earphone — Головные телефоны
EQ — Equalizer — Эквалайзер
F — Fuse — Предохранитель
FB — Ferrite bead — Ферритовый фильтр
FD — Fiducial — Точка выравнивания
FEB — Ferrite bead — Ферритовый фильтр
FET — Field-effect transistor — Полевой транзистор
FL — Filter — Фильтр
G — Generator or oscillator, electronic chopper, interrupter vibrator, rotating amplifier, telephone magneto — Электрогенератор или осциллятор, электронный чоппер, вибропреобразователь, электромашинный усилитель, телефонный индуктор
GDT — Gas-discharge lamp — Газоразрядная лампа
GN — General network — Общая сеть
H — Hardware, e. g., screws, nuts, washers — Крепёжные элементы (винты, гайки, шайбы)
HP — Hydraulic part — Деталь гидравлики
HR — Heater, heating lamp, heating resistor, infrared lamp, thermomechanical transducer — Нагревательный элемент, нагревательная лампа, нагревательный резистор, инфракрасная лампа, термомеханический преобразователь
HS — Handset, operator’s set — Телефонная трубка, телефонная гарнитура
HT — Earphone — Головной телефон, наушники
HY — Circulator or directional coupler — Циркулятор или направленный ответвитель
I — Lamp — Лампа накаливания
IC — Integrated Circuit — Микросхема, интегральная схема
J — Jack, Receptacle, Terminal Strip, connector — Гнездо, розетка, патрон, клеммник, коннектор
J — Wire link, jumper — Джампер
J — Jumper chip — Резистор нулевого сопротивления (перемычка или SMD-предохранитель)
JFET — Junction gate field-effect transistor — Однопереходный полевой транзистор
JP — Jumper (Link) — Джампер
K — Relay, contactor — Реле, контактор, электромагнитный пускатель
L — Inductor, choke, electrical solenoid, field winding, generator field, lamp ballast, motor field, reactor — Катушка индуктивности, дроссель, соленоид, обмотка электромагнита, обмотка возбуждения генератора, индуктивный балласт, обмотка возбуждения электродвигателя, реактивная катушка
LA — Lightning arrester — Молниезащита
LCD — Liquid-crystal display — ЖК-дисплей
LDR — Light Dependent Resistor, — Фоторезистор
LED — Light-emitting diode — Светодиод
LS — Loudspeaker or buzzer, audible alarm, electric bell, electric horn, siren, telephone ringer, telephone sounder — Громкоговоритель или зуммер, звуковая сигнализация, электрический колокол, ревун, сирена, телефонный звонок, телефонный капсюль
M — Motor — Электродвигатель
M — Meter, electric timer, electrical counter, oscilloscope, position indicator, thermometer — Измеритель (обобщённый), электрический таймер, электрический счётчик, осциллограф, датчик положения, термометр
MCB — Miniature circuit breaker — Миниатюрный автоматический выключатель
MG — Dynamotor, motor-generator — Динамотор, моторгенератор
MIC — Microphone — Микрофон
MK — Microphone — Микрофон
MOSFET — Metal-oxide-semiconductor field-effect transistor — МОП-транзистор
MOV — Metal oxide varistor — Варистор на базе оксида металла
MP — Mechanical part (including screws and fasteners) — Механическая деталь (в том числе крепёж)
MT — Accelerometer — Акселерометр
N — Neon Lamp — Неоновая лампа
NE — Neon Lamp — Неоновая лампа
OP — Operational amplifier — Операционный усилитель
P — Plug — Штекер, штепсельная вилка
PC — Photocell — Фотоэлемент
PCB — Printed circuit board — Печатная плата
PH — Earphone — Головные телефоны
PLC — Programmable logic controller — Программируемый логический контроллер
PS — Power supply, кectifier (complete power-supply assembly) — Вторичный источник электропитания, выпрямитель тока
PU — Pickup, head — Звукосниматель, передающая телевизионная трубка, магнитная головка
Q — Transistor, semiconductor controlled rectifier, semiconductor controlled switch, phototransistor (3 terminal), thyratron (semiconductor device) — Транзистор, полупроводниковый преобразователь, полупроводниковый ключ, фототранзистор трёхконтактный, тиратрон полупроводниковый
R — Resistor, function potentiometer, instrument shunt, magnetoresistor, potentiometer, relay shunt, rheostat — Резистор, функциональный потенциометр, измерительный шунт, магниторезистор, потенциометр, шунт обмотки реле, реостат
RE — Radio receiver — Радиоприёмное устройство
RFC — Radio frequency choke — Высокочастотный дроссель
RJ — Resistor Joint — Резисторная сборка
RLA — Relay — Реле
RN — Resistor Network — Резисторная сборка
RT — Thermistor, ballast lamp, ballast tube, current-regulating resistor, thermal resistor — Терморезистор, термистор, электровакуумный стабилизатор тока, газоразрядный стабилитрон, токорегулирующий резистор, терморезистор
RV — Varistor, symmetrical varistor, voltage-sensitive resistor — Варистор, варистор с симметричной вах, резистор управляемый напряжением
RY — Relay — Реле
S — Switch, contactor (manually, mechanically or thermally operated), flasher (circuit interrupter), governor (electrical contact type), telegraph key, telephone dial, thermal cutout (circuit interrupter) (not visual), thermostat — Переключатель, выключатель, кнопка, пускатель (ручной, механический, термический), прерыватель цепи, регулятор контактного типа, телеграфный ключ, номеронабиратель, термовыключатель, тепловое реле
SCR — Silicon controlled rectifier — Однонаправленный управляемый тиристор
SPK — Speaker — Громкоговоритель
SQ — Electric squib — Электровоспламенитель
SR — Rotating contact, slip ring — Вращающийся контакт, контактное кольцо
SUS — Silicon unilateral switch — Пороговый тринистор
SW — Switch — Переключатель, выключатель, кнопка
T — Transformer — Трансформатор
TB — Connecting strip, test block — Клеммная колодка, тест-блок
TC — Thermocouple — Термопара
TFT — Thin-film-transistor display — TFT-дисплей
TH — Thermistor — Терморезистор, термистор
TP — Test point — Контрольная (измерительная) точка
TR — Transistor — Транзистор
TR — Radio transmitter — Радиопередатчик
TUN — Tuner — Тюнер
U — Integrated Circuit — Микросхема, интегральная схема
U — Photon-coupled isolator — Оптопара
V — Vacuum tube, valve, ionization chamber, klystron, magnetron, phototube, resonator tube (cavity type), solion, thyratron (electron tube), traveling-wave tube, voltage regulator (electron tube) — Радиолампа, ионизационная камера, клистрон, магнетрон, вакуумный фотоэлемент, полостной вакуумный резонатор, хемотронный датчик, тиратрон (радиолампа), лампа бегущей волны, регулятор напряжения (радиолампа)
VC — Variable capacitor — Переменный конденсатор
VDR — Voltage Dependent Resistor — Варистор; резистор, управляемый напряжением
VFD — Vacuum fluorescent display — Вакуумно-люминесцентный индикатор
VLSI — Very-large-scale integration — СБИС — сверхбольшая интегральная схема
VR — Variable resistor (potentiometer or rheostat) — Переменный резистор (потенциометр или реостат)
VR — Voltage regulator — Регулятор (стабилизатор) напряжения
VT — Voltage transformer — Трансформатор напряжения
W — Wire, bus bar, cable, waveguide — Провод, шина, кабель, волновод
WT — Wiring tiepoint — Точка примыкания
X — Solar cell — Солнечный элемент
X — Other converters — Преобразователи, не включаемые в другие категории
X — Ceramic resonator — Керамический резонатор, кварцевый генератор
X_ — Socket connector for another item — Разъём для элементов. Вторая буква соответствует подключаемому элементу
XA — Socket connector for printed circuit assembly connector — Разъём для печатных плат
XDS — Socket connector for light socket — Разъём для патрона
XF — Socket connector for fuse holder — Разъём для предохранителя
XL — Lampholder — Ламповый патрон
XMER — Transformer — Трасформатор
XTAL — Crystal — Кварцевый генератор
XU — Socket connector for integrated circuit connector — Разъём для микросхемы
XV — Socket connector for vacuum tube socket — Разъём для радиолампы
Y — Crystal or oscillator — Кварцевый резонатор или осциллятор
Z — Zener diode — Стабилитрон
Z — Balun, coupled tunable resonator, directional phase shifter (non-reciprocal), gyrator, mode suppressor, multistub tuner, phase shifter, resonator (tuned cavity) — Симметрирующий трансформатор, связанный перестраиваемый резонатор, направленный фазовращатель (не обратный), гиратор, фильтр нежелательных тип.

Отечественные обозначения радиодеталей

Перейти к зарубежным обозначениям ▲

Буквенные обозначения электронных компонентов на отечественных схемах регламентированы ГОСТ 2. 710-81 «Обозначения буквенно-цифровые в электрических схемах».

A — Устройства
AA — Регулятор тока
AB — Приводы исполнительных механизмов
AC — Устройство АВР
AF — Регулятор частоты
AK — Устройство (комплект) реле защит
AKB — Устройство блокировки типа КРБ
AKS — Устройство АПВ
AKV — Устройство комплектное продольной дифзащиты ЛЭП
AKZ — Устройство комплектное реле сопротивления
AR — Устройство комплектное реле УРОВ
AV — Устройство регулирования напряжения
AW — Регулятор мощности
B — Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения
BA — Громкоговоритель
BB — Магнитострикционный элемент
BC — Сельсин-датчик
BD — Детектор ионизирующих излучений
BE — Сельсин-приемник
BF — Телефон (капсюль)
BK — Тепловой датчик
BL — Фотоэлемент
BM — Микрофон
BP — Датчик давления
BQ — Пьезоэлемент
BR — Датчик частоты вращения (тахогенератор)
BS — Звукосниматель
BT — Датчик температуры
BV — Датчик скорости
BVA — Счетчик вольтамперчасов реактивных
BW — Счетчик ватт-часов активных
C — Конденсаторы
CB — Конденсаторный силовой блок
CG — Конденсаторный зарядный блок
D — Схемы интегральные, микросборки
DA — Схема интегральная аналоговая
DD — Схема интегральная, цифровая, логический элемент
DS — Устройства хранения информации
DT — Устройство задержки
E — Элементы разные
EK — Нагревательный элемент
EL — Лампа осветительная
ET — Пиропатрон
F — Разрядники, предохранители, устройства защитные
FA — Дискретный элемент защиты по току мгновенного действия
FP — Дискретный элемент защиты по току инерционного действия
FU — Предохранитель плавкий
FV — Дискретный элемент защиты по напряжению, разрядник
G — Генераторы, источники питания, кварцевые осцилляторы
GB — Батарея
GC — Синхронный компенсатор
GE — Возбудитель генератора
GEA — Подвозбудитель (вспомогательный возбудитель)
H — Устройства индикационные и сигнальные
HA — Прибор звуковой сигнализации
HG — Индикатор символьный
HL — Прибор световой сигнализации
HLA — Световое табло
HLG — Лампа сигнализации с линзой зеленой
HLR — Лампа сигнализации с линзой красной
HLW — Лампа сигнализации с линзой белой
HY — Индикатор полупроводниковый
K — Реле, контакторы, пускатели
KA — Реле токовое
KA0 — Реле тока нулевой последовательности, токовая защита нулевой последовательности
KAT — Реле тока с насыщающимся трансформатором, токовая защита с выдержкой времени
KAW — Реле тока с торможением
KAZ — Реле тока фильтровое
KB — Реле блокировки
KBS — Реле блокировки от многократных включений
KCC — Реле команды «включить»
KCT — Реле команды «отключить»
KF — Реле частоты
KH — Реле указательное
KHA — Реле импульсной сигнализации
KK — Реле электротепловое
KLP — Реле давления повторительное
KM — Контактор, магнитный пускатель
KQ — Реле фиксации положения выключателя
KQC — Реле положения «Включено»
KQQ — Реле фиксации команды включения
KQS — Реле фиксации положения разъединителя
KQT — Реле положения «Отключено»
KS — Реле контроля
KSG — Реле газовое
KSH — Реле струи (напора)
KSS — Реле контроля синхронизма
KSV — Реле контроля напряжения
KT — Реле времени
KV — Реле напряжения
KVZ — Фильтр – реле напряжения
KW — Реле мощности
KZ — Реле сопротивления
L — Катушки индуктивности, дроссели
LG — Реактор
LL — Дроссель люминесцентного освещения
LR — Обмотка возбуждения генератора
M — Двигатели
P — Приборы, измерительное оборудование
PA — Амперметр
PC — Счетчик импульсов электромеханический
PF — Частотомер
PG — Осциллограф
PHE — Указатель положения
PI — Счетчик активной энергии
PK — Счетчик реактивной энергии
PR — Омметр
PS — Регистрирующий прибор
PT — Часы, измеритель времени действия
PV — Вольтметр
PVA — Варметр
PW — Ваттметр
Q — Выключатели и разъединители в силовых цепях
QF — Выключатель автоматический
QK — Короткозамыкатель
QN — Короткозамыкатель
QR — Отделитель
QS — Разъединитель
QW — Выключатель нагрузки
R — Резисторы
RK — Терморезистор
RP — Потенциометр
RR — Реостат
RS — Шунт измерительный
RU — Варистор
S — Устройства коммутационные в цепях управления, сигнализации и измерительных
SA — Выключатель или переключатель
SAB — Переключатель, ключ в цепях блокировки
SAC — Переключатель режима
SB — Выключатель кнопочный
SC — Коммутатор
SF — Выключатель автоматический
SK — Выключатель, срабатывающий от температуры
SL — Выключатель, срабатывающий от уровня
SN — Переключатель измерений
SP — Выключатель, срабатывающий от давления
SQ — Путевой выключатель конечный
SQ — Выключатель, срабатывающий от положения (путевой)
SQA — Вспомогательный контакт, фиксирующий аварийное отключение выключателя
SQC — Вспомогательный контакт в цепи электромагнита включения
SQK — Вспомогательный контакт, замыкающийся при отключении выключателя
SQM — Вспомогательный контакт, замыкающийся при включении выключателя (пуск двигателя завода пружин ABM)
SQT — Вспомогательный контакт в цепи электромагнита отключения
SQY — Вспомогательный контакт готовности пружин, управляющий электродвигателем завода пружин ABM
SR — Выключатель, срабатывающий от частоты вращения
SS — Переключатель синхронизации
SX — Накладка оперативная
T — Трансформаторы, автотрансформаторы
TA — Трансформатор тока
TAN — Трансформатор тока нулевой последовательности
TAV — Трансреактор
TL — Трансформатор промежуточный
TLV — Трансформатор отбора напряжения
TS — Электромагнитный стабилизатор
TS — Электромагнитный стабилизатор
TUV — Трансформатор регулировочный
TV — Трансформатор напряжения
U — Преобразователи электрических величин в электрические, устройства связи
UA — Преобразователь тока
UB — Модулятор
UF — Преобразователь частоты
UI — Дискриминатор
UR — Демодулятор
UV — Преобразователь напряжения, фазорегулятор
UZ — Преобразователь частотный, инвертор, генератор частоты, выпрямитель
V — Приборы электровакуумные, полупроводниковые
VD — Диод, стабилитрон
VL — Прибор электровакуумный
VS — Тиристор
VT — Транзистор
W — Линии и элементы сверхвысокой частоты, антенны
WA — Антенна
WE — Ответвитель
WK — Короткозамыкатель
WS — Вентиль
WT — Трансформатор, неоднородность, фазовращатель
WU — Аттенюатор
X — Соединения контактные
XA — Токосъемник, контакт скользящий
XB — Перемычка
XG — Испытательный зажим
XN — Соединение неразборное
XP — Штырь
XS — Гнездо
XT — Соединение разборное
XW — Соединитель высокочастотный
Y — Устройства механические с электромагнитным приводом
YA — Электромагнит
YAB — Замок электромагнитной блокировки
YAC — Электромагнит включения в приводе воздушного выключателя (легкий привод), контактор включения
YAT — Электромагнит отключения (соленоид отключения)
YB — Тормоз с электромагнитным приводом
YC — Муфта с электромагнитным приводом
YH — Электромагнитный патрон или плита
YMC — Электромагнит включения в приводе масляного выключателя (тяжелый привод)
Z — Устройства оконечные, фильтры, ограничители
ZA — Фильтр тока
ZF — Фильтр частоты
ZL — Ограничитель
ZQ — Фильтр кварцевый
ZV — Фильтр напряжения

Буквенные коды функционального назначения радиоэлектронного устройства или элемента
A — Вспомогательный
C — Считающий
D — Дифференцирующий
F — Защитный
G — Испытательный
H — Сигнальный
I — Интегрирующий
M — Гпавный
N — Измерительный
P — Пропорциональный
Q — Состояние (старт, стоп, ограничение)
R — Возврат, сброс
S — Запоминающий, записывающий
т — Синхронизирующий, задерживающий
V — Скорость (ускорение, торможение)
W — Суммирующий
X — Умножение
Y — Аналоговый
Z — Цифровой

Буквенные коды видов элементов представляют собой группы, которым присвоены обозначения одной буквой (Таблица 1).

Таблица 1. Буквенные коды наиболее распространенных элементов электрических схем элементов в соответствии с ГОСТ 2.710–81

Первая буква кода
(обязательная) Группа видов элементов Примеры видов элементов A

Усилители, приборы телеуправления, лазеры, мазеры B Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения Громкоговорители, микрофоны, термоэлектрические чувствительные элементы, детекторы ионизирующих излучений, звукосниматели, сельсины C Конденсаторы — D Схемы интегральные, микросборки Схемы интегральные аналоговые цифровые, логические элементы, устройства памяти, устройства задержки E Элементы разные Осветительные устройства, нагревательные элементы F Разрядники, предохранители, устройства защитные Дискретные элементы защиты потоку и напряжению, плавкие предохранители, разрядники G Генераторы, источники питания, кварцевые осцилляторы Батареи, аккумуляторы, электрохимические и электротермические источники H Устройства индикационные и сигнальные Приборы звуковой и световой сигнализации, индикаторы K Реле, контакторы, пускатели Реле токовые и напряжения, реле электротепловые, реле времени, контакторы, магнитные пускатели L Катушки индуктивности, дроссели Дроссели люминесцентного освещения M Двигатели Двигатели постоянного и переменного тока P Приборы, измерительное оборудование Показывающие, регистрирующие и измерительные приборы, счетчики, часы Q Выключатели и разъединители в силовых цепях Разъединители, короткозамыкатели, автоматические выключатели (силовые) R Резисторы Переменные резисторы, потенциометры, варисторы, терморезисторы S Устройства коммутационные в цепях управления, сигнализации и измерительных Выключатели, переключатели, выключатели, срабатывающие от различных воздействий T Трансформаторы, автотрансформаторы Трансформаторы тока и напряжения, стабилизаторы U Преобразователи электрических величин в электрические, устройства связи Модуляторы, демодуляторы, дискриминаторы, инверторы, преобразователи частоты, выпрямители V Приборы электровакуумные, полупроводниковые Электронные лампы, диоды, транзисторы, тиристоры, стабилитроны W Линии и элементы сверхвысокой частоты, антенны Волноводы, диполи, антенны X Соединения контактные Штыри, гнезда, разборные соединения, токосъемники Y Устройства механические с электромагнитным приводом Электромагнитные муфты, тормоза, патроны Z Устройства оконечные, фильтры, ограничители Линии моделирования, кварцевые фильтры

Для уточнения вида элементов допускается применять двухбуквенные или даже многобуквенные коды. Элемент может быть обозначен не только одной буквой (общим кодом вида элемента), но и двумя буквами (кодом данного элемента).

При применении двухбуквенных кодов первая буква должна соответствовать группе видов, к которой принадлежит элемент (Таблица 2).

Таблица 2. Примеры двухбуквенных кодов элементов электрических схем элементов в соответствии с ГОСТ 2.710–81

Первая
буква кода
(обязательная) Группа видов элементов Примеры видов элементов Двухбуквенный код A Устройство
(общее обозначение) B

Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения

Громкоговоритель BA Магнитострикционный
элемент BB Детектор ионизирующих
элементов BD Сельсин — приемник BE Телефон (капсюль) BF Сельсин — датчик BC Тепловой датчик BK Фотоэлемент BL Микрофон BM Датчик давления BP Пьезоэлемент BQ Датчик частоты вращения (тахогенератор) BR Звукосниматель BS Датчик скорости BV C Конденсаторы D Схемы интегральные,
микросборки Схема интегральная аналоговая DA Схема интегральная, цифровая, логический элемент DD Устройство хранения информации DS Устройство задержки DT E Элементы разные Нагревательный элемент EK Лампа осветительная EL Пиропатрон ET F Разрядники, предохранители,
устройства защитные Дискретный элемент защиты по току мгновенного действия FA Дискретный элемент защиты по току инерционного действия FP Предохранитель плавкий FU Дискретный элемент защиты по напряжению, разрядник FV G Генераторы, источники питания Батарея GB H Элементы индикаторные и сигнальные Прибор звуковой сигнализации HA Индикатор символьный HG Прибор световой сигнализации HL K Реле, контакторы,
пускатели Реле токовое KA Реле указательное KH Реле электротепловое KK Контактор, магнитный пускатель KM Реле времени KT Реле напряжения KV L Катушки индуктивности, дроссели Дроссель люминесцентного
освещения LL M Двигатели — — P Приборы, измерительное оборудование

Примечание. Сочетание PE применять не допускается

Амперметр PA Счётчик импульсов PC Частотометр PF Счётчик активной энергии PI Счётчик реактивной энергии PK Омметр PR Регистрирующий прибор PS Часы, измеритель времени действия PT Вольтметр PV Ваттметр PW Q Выключатели и разъединители в силовых цепях Выключатель автоматический QF Короткозамыкатель QK Разъединитель QS R Резисторы Терморезистор RK Потенциометр RP Шунт измерительный RS Варистор RU S Устройства коммутационные в цепях управления, сигнализации и измерительных.

Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей

Выключатель или переключатель SA Выключатель кнопочный SB Выключатель автоматический SF Выключатели, срабатывающие от различных воздействий:

SL – от давления SP – от положения (путевой) SQ – от частоты вращения SR – от температуры SK T Трансформаторы, автотрансформаторы Трансформатор тока TA Электромагнитный стабилизатор TS Трансформатор напряжения TV U Устройства связи.
Преобразователи электрических величин в электрические Модулятор UB Демодулятор UR Дискриминатор UI Преобразователь частоты, инвертор, генератор частоты, выпрямитель UZ V Приборы электровакуумные, полупроводниковые Диод, стабилитрон VD Прибор электровакуумный VL Транзистор VT Тиристор VS W Линии и элементы СВЧ
Антенны Ответвитель WE Короткозамыкатель WK Вентиль WS Трансформатор, неоднородность, фазовращатель WT Аттенюатор WU Антенна WA X Соединения контактные Токосъёмник, контакт скользящий XA Штырь XP Гнездо XS Соединение разборное XT Соединитель
высокочастотный XW Y Устройства механические с электромагнитным приводом Электромагнит YA Тормоз с электромагнитным
приводом YB Муфта с электромагнитным
приводом YC Электромагнитный патрон или плита YH Z

Устройства оконечные
Фильтры. Ограничители

Ограничитель ZL Фильтр кварцевый ZQ

Таблица 3. Буквенные коды для, обозначающие функциональные назначения элементов элементов в соответствии с ГОСТ 2.710–81

Статья
Видео

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта

условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

Интересное видео по теме:

Буквенные

Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
КУ – кнопка управления.
КВ – конечный выключатель.
КК – командо-контроллер.
ПВ – путевой выключатель.
ДГ – главный двигатель.
ДО – двигатель насоса охлаждения.
ДБХ – двигатель быстрых ходов.
ДП – двигатель подач.
ДШ – двигатель шпинделя.

Электрические символы, электрические схемы | Как использовать программное обеспечение для электрического плана дома » вики полезно Символы механического чертежа

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.
Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET. , Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0003 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw PRO позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Программное обеспечение ConceptDraw PRO для построения диаграмм и векторного рисования, дополненное решением для машиностроения из инженерной области ConceptDraw Solution Park, предоставляет набор инструментов для рисования и предварительно разработанные механические чертежные символы для быстрого и простого проектирования различных машиностроительных диаграмм, чертежей и схем.

Техническое обслуживание электрооборудования – устранение неполадок в электрической цепи.
Схемы очень помогают, когда рабочие пытаются выяснить, почему цепь работает неправильно.
26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Принципиальная схема или схема соединений использует символы для представления частей цепи.
Электрические и электронные схемы могут быть сложными. Создание чертежа соединений со всеми составными частями нагрузки схемы облегчает понимание того, как компоненты схемы соединены. Чертежи электронных схем называются принципиальными схемами. Чертежи электрических цепей называются «электросхемами».

26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Полевой транзистор металл-оксид-полупроводник (MOSFET, MOS-FET или MOS FET) представляет собой тип транзистора, используемого для усиления или переключения электронных сигналов.
Хотя МОП-транзистор представляет собой четырехконтактное устройство с клеммами истока (S), затвора (G), стока (D) и корпуса (В), корпус (или подложка) МОП-транзистора часто подключается к клемме истока, что делает его трехвыводным устройством, как и другие полевые транзисторы. Поскольку эти две клеммы обычно соединены друг с другом (закорочены) внутри, на электрических схемах отображаются только три клеммы. МОП-транзистор на сегодняшний день является наиболее распространенным транзистором как в цифровых, так и в аналоговых схемах, хотя одно время транзистор с биполярным переходом был гораздо более распространенным.
26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Уточняющий символ — это графика или текст, добавляемые к основному контуру логического символа устройства для описания физических или логических характеристик устройства.

Электрическая схема — это визуальное графическое представление электрической цепи. Программное обеспечение ConceptDraw PRO для построения диаграмм и векторного рисования, поставляемое с уникальным решением для электротехники от области промышленной инженерии, поможет вам спроектировать электрическую схему любой сложности без особых усилий.

ConceptDraw — это быстрый способ рисования: электрических схем, электрических схем, телекоммуникационных планов, схем, электрических планов домов, схем управления, схем стояков, схем разводки кабелей, планов отраженных потолков, схем освещения.

ConceptDraw PRO — это мощное программное обеспечение для проектирования электрических систем. Электротехническое решение из инженерной области ConceptDraw Solution Park позволяет легко, быстро и эффективно рисовать профессионально выглядящие электрические, принципиальные и электрические схемы и схемы, схемы технического обслуживания и ремонта для электроники и электротехники, а также многие другие типы диаграмм.

Символы IEC

Провод — средний (горизонтальный)

Провод — средний (вертикальный)

Провод — слева направо

Провод — сверху вниз

Провод — под прямым углом

Проволока — средняя, с прыжком (вертикально)

Проволока — слева направо, с прыжком

Проволока — сверху вниз, с прыжком

Проволока — под прямым углом, с прыжком

Проволока — IEC, горизонтальная

Провод — IEC, вертикальный

Провод — IEC, слева направо

Провод — IEC, сверху вниз

Провод — IEC, левый угол

Провод — IEC, прямой угол

Провод заземления — средний (горизонтальный)

Провод заземления — средний (вертикальный)

Заземляющий провод — слева направо

Заземляющий провод — сверху вниз

Заземляющий провод — под прямым углом

Защитный провод — средний (горизонтальный)

Заземляющий провод — средний (вертикальный)

Заземляющий провод — слева направо

Провод PE — сверху вниз

Провод PE — под прямым углом

Провод PE и N — средний (горизонтальный)

Провод PE и N — средний (вертикальный)

Провод PE и N — слева направо

Провод PE и N — сверху вниз

Провод PE и N — под прямым углом

Нейтральный провод — средний (горизонтальный)

Нейтральный провод — средний (вертикальный)

Нейтральный провод — слева направо

Нейтральный провод — сверху вниз

Нейтральный провод — под прямым углом

0 0
0
Из ссылки по горизонтали
К соединению по горизонтали
От соединения по вертикали
К соединению по вертикали
От соединения по горизонтали слева
К соединению по горизонтали слева
От соединения по вертикали вверх
К соединению по вертикали вверх
От проводной шины
Бирка
Кабельная бирка
Подпанель
Клемма
Клемма предохранителя IEC
Список клемм
Клеммная колодка
AutoLocation IEC
Single Sided PLC Module
Double Sided PLC Module
Connector
Male Connector
Female Connector
Inverter
Temperature Controller
Pilot Light
Pilot Light Blink
Pilot Light Transformer
Beacon
Siren
Зуммер
Звуковой сигнал
Тормоз
Сцепление
Соленоид
Нагреватель
Катушка
Катушка переменного тока
High Speed Coil
Mechanically Latched Coil
Latching Coil
LED Coil
Resonance Coil
Thermal Coil
Indicator Coil
Flashing Coil
Supressor Coil
Remanence Coil
Polarized Coil
AC Resistant Coil
Реле максимального напряжения
Реле минимального напряжения
Нормально разомкнутый контакт
Нормально замкнутый контакт
Проходной замыкающий контакт Срабатывает
Проходной НО контакт освобожден
Проходной НО контакт в обе стороны
Раннее замыкание НО контакт
Раннее размыкание НЗ контакт
Позднее замыкание НО контакт
Позднее размыкание НЗ контакт
Переналадка контакта
MakeOver04 Размыкание, в обе стороны
Перекидной контакт, замыкающий контакт
Таймер задержки включения
Таймер задержки выключения
Электронные часы
Задержка включения, замыкающий контакт
Задержка включения, размыкающий контакт
Задержка выключения, замыкающий контакт
Задержка выключения, размыкающий контакт
Таймер задержки включения и выключения
Задержка включения и выключения, замыкающий контакт
Задержка включения и выключения, размыкающий контакт
039 Задержка выключения контакта

Задержка включения и выключения контакта ChangeOver

Электронные часы NO Switch

Электронные часы NC Switch

Ручная кнопка NO Spring Return

Ручная кнопка NC Spring Return

Ручная кнопка NO Поддерживается

Ручная кнопка NC Поддерживается

Кнопочная кнопка NO С пружинным возвратом

Кнопочная кнопка NC С пружинным возвратом

Кнопочная кнопка NO Поддерживается

Кнопочная кнопка NC Поддерживается

Кнопочная кнопка NO Тяговая с возвратом

0 Пружинный возврат

Кнопка НО Поддерживается

Переключатель с ключом НО С пружинным возвратом

Переключатель с ключом НЗ С пружинным возвратом

Переключатель с ключом НО Поддерживается 9

Аварийный останов NO Пружинный возврат

Аварийный останов NC Пружинный возврат

Аварийный останов NO Turn Reset Аварийный останов NO Pull Reset

Аварийный останов NC Pull Reset

Аварийный останов NO Key Reset

Аварийный останов NC Key Reset

Селекторный переключатель NO Пружинный возврат

Селекторный переключатель НЗ с пружинным возвратом

Селекторный переключатель Н.

О. Поддерживается

Селекторный переключатель Н.З. Сохраняется

Селекторный переключатель Н.О. Селекторный переключатель NC, схема B

Селекторный переключатель, NC

Селекторный переключатель NO, схема фиксированного положения

Селекторный переключатель, NC, фиксированное положение, схема

Переключатель 3P НО с пружинным возвратом в середине выкл.

Переключатель 3P NC с пружинным возвратом в середине выкл.

Переключатель 3P НО возврат в середине выкл. Переключатель 3P NC Поддерживаемый Средний Выкл

Переключатель 3P NO Пружинный возврат Средний Поддерживаемый

Переключатель 3P NC Пружинный возврат Средний Поддерживаемый

Переключатель 3P NO Пружинный возврат Поддерживаемый Поддерживаемый

Селекторный переключатель 3P NC Пружинный возврат поддерживаемого сохранением

Селекторный переключатель 3P NO. NO поддерживается

Селекторный выключатель 3P NC CAVETS

NO

FOUT SWITCH

SENTARTITY NO

THEMPITOR NC

№

Thermistor NC

№

Thermistor NC

№

039.

Емкостный датчик (2-проводной)

Индуктивный датчик (3-проводной)

Индуктивный датчик (2-проводной)

Магнитный датчик

Датчик обратного отражения (двойной ширины)

Датчик обратного отражения (одинарной ширины)

Датчик рассеянного света (двойной ширины)

Датчик рассеянного света (одинарной ширины)

Передатчик сквозного луча (двойной ширины)

Передатчик сквозного луча (одинарной ширины0) Приемник (двойной ширины)

Приемник сквозного луча (одинарной ширины)

Датчик сквозного луча (двойной ширины)

Датчик сквозного луча (одинарной ширины)

Датчик касания (3-проводной)

Датчик касания (2-проводной) )

Переключатель давления №

Переключатель давления NC

Переключатель потока №

Переключатель потока NC

Переключатель потока газа №

Переключатель потока газа NC

Уровень №

.

Роликовый переключатель NO

Роликовый переключатель NC

Кулачковый профильный переключатель NO

Кулачковый профильный переключатель NC

Кулачковый переключающий переключатель

Роликовый переключающий переключатель

Переключатель, управляемый профилем кулачка

Концевой выключатель, Н.О.

Концевой выключатель, Н.З.

Счетчик NC

Счетчик с кулачковым управлением NO

Счетчик с кулачковым управлением NC

Переключатель счетчика NO

Переключатель счетчика NC

Таблица электрических символов с их значениями для печати

Нравится? Поделись!

Принципиальные схемы обеспечивают расположение компонентов в любой цепи. Для представления различных компонентов, используемых на схеме, используются электрические символы. Вот распечатанная таблица электрических символов для справки при подготовке принципиальных схем.

Знаете ли вы?

Edraw Max, программа для построения электрических схем, была первой программой, демонстрирующей стандартные электрические символы на экранах компьютеров.

Электрические символы используются для представления электрических и электронных устройств на принципиальных схемах. Существуют различные стандарты для конкретных стран, IEC (британский), ANSI и AS (австралийский стандарт), которые определяют символы, используемые на принципиальных схемах по всему миру. Однако сегодня большинство символов стандартизированы на международном уровне. Мы предоставили список наиболее часто используемых электрических символов в электрических чертежах.

Провод

Пропускает электрический ток

DIP

Ручной выключатель, используемый на печатных платах Двухпозиционный переключатель (SPDT)

Перекидной переключатель, который направляет ток по одному из двух доступных путей.

Кнопка (НО)

Выключатель мгновенного действия, пропускающий ток при нажатии

Кнопка (НЗ)

Выключатель мгновенного действия, пропускающий ток при отпускании

Реле SPST

Выключатель, управляемый электромагнитом

Реле SPDT

Двойной переключатель, приводимый в действие электромагнитом Паяльная перемычка

Соединение завершено пайкой

Заземление

Соединяется с нулевым потенциалом (или землей)

Заземление шасси

Соединяет шасси устройства с нулевым (земляным) потенциалом

Резистор IEEE

Стандартный символ IEEE (Институт инженеров по электротехнике и электронике) – уменьшает поток заряда или тока

Потенциометр IEC

Символ IEC

Реостат IEEE

Символ IEEE – значение переменного сопротивления

Реостат IEC

Символ IEC

Триммер

Регулируемый резистор с заданным значением

Термистор

Изменения значения сопротивления из -за изменений в температуре

Конденсатор

сохраняет электрический ток

Polarized Capacitor

Может изменять значение емкости

Катушка индуктивности

Катушка, создающая магнитное поле

Переменная катушка индуктивности

Можно регулировать значение индуктивности

Катушка индуктивности с железным сердечником

Сердечник катушки содержит железо

Генератор

Вырабатывает электричество (напряжение) путем преобразования механической энергии в электрическую

Двигатель

1 Вольтметр 904 механическую энергию

Измерение напряжения

Амперметр

Измерение тока

Омметр

Измерение сопротивления

Ваттметр

Измеряет мощность

Лампа

Источник света освещается протекающим током

Диод

Пропускает ток только в одном направлении

Стабилитрон

Пропускает ток в обратном направлении только выше напряжения пробоя меньшее падение напряжения

Светоизлучающий диод (LED)

Излучает свет, когда через него проходит ток

Фотодиод

Пропускает ток только при воздействии света

Биполярный транзистор NPN

Ток протекает только при подаче на базу высокого потенциала

Биполярный транзистор PNP

Ток протекает только при подаче низкого напряжения на базу

Трансформатор

Изменяет напряжение с низкого на высокое значение или наоборот

4 Предохранитель

Разъединяет цепь, если ток превышает пороговое значение

Электрический звонок

Издает звук (звонок) при включении

Зуммер

Издает звук (жужжание) при подаче тока

Bus

Коллекция проводов

Optocoupler

Две схемы на одном PCB

LOUDSPEAKER

Converts Electrical Sightslessleslesleslesleslesleslesleslesleslesleslesleslesslesleslesslesleslesleslesslesleslessleslesslesleslessleslessleslessleslessleslessleslesless. lighals

. сигналы

Триггер Шмитта

Удаляет шум из входного сигнала

Аналого-цифровой преобразователь

Преобразует аналоговый сигнал в цифровой сигнал (числа)

Цифро-аналоговый преобразователь

Преобразует цифровой сигнал в аналоговый

Кварцевый осциллятор

Генерирует тактовый сигнал частоты

Антенна

Посылает и принимает радиоволны

Постоянно изменяющийся ток (AC) 904 904 направление

Постоянный ток (DC)

Подает ток постоянного направления

Автоматический выключатель

Размыкает цепь, когда ток превышает пороговое значение

Наушники

Преобразует электрическую энергию в звуковые волны

Трансформатор тока

Вырабатывает малый ток при высоком входном токе на Ваш почтовый ящик

Подпишитесь, чтобы получать последние и лучшие статьи с нашего сайта автоматически каждую неделю (плюс-минус)… прямо на Ваш почтовый ящик.

Общие сведения об обозначениях в электротехнике

Графические обозначения элементов электрических схем

Источники питания

Коммутационные устройства

Резисторы

Конденсаторы

Катушки индуктивности, дроссели

Буквенно-цифровые обозначения элементов

Обозначения проводки и соединений

Обозначения розеток и выключателей

Цветовая маркировка проводов

Как читать электрические схемы

Заключение

Обозначения в электротехнике — Всё о электрике

Обозначения на электрических схемах. Общие сведения.

Электрическая проводка на чертежах

О розетках

О выключателях

Устройства защиты

О заземлении

Графические обозначения

Обозначения электропроводок и соединений

Обозначения контактов и контактных соединений

Обозначения различных выключателей

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов

Буквенно-цифровые обозначения зажимов и проводов

Цветовые обозначения электропроводки

Краткий обзор условных обозначений, используемых в электросхемах

Графические

Буквенные

Буквенные обозначения элементов на электрических схемах

Однобуквенная символика элементов

Буквенные обозначения из двух символов

Условные графические обозначения электронных компонентов в схемах

Обозначения в электротехнике

Обозначения в электротехнике

Дождитесь окончания поиска во всех базах.

Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков

Краткий обзор условных обозначений, используемых в электросхемах

Схемные обозначения в электротехнике – советы электрика

Буквенные обозначения употребляемых в электротехнике величин

Обозначение электрических элементов на схемах

Стандартные условные графические и буквенные обозначения элементов электрических схем.

Обзор условных обозначений в электрических схемах и автосхемы своими руками

Обозначения в электротехнике

Актуальные буквенные и графические обозначения на электрических схемах

Обозначения в эл. схемах

Что такое qf на электрических схемах?

Виды и типы электрических схем

Графические обозначения в электрических схемах

Буквенные обозначения в электрических схемах

Изображение электрооборудования на планах

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Условные графические обозначения аппаратов контроля и управления

Таблицы буквенных обозначений радиодеталей

Зарубежные обозначения радиодеталей

Отечественные обозначения радиодеталей

Графические

Буквенные

Символы IEC

Провод — средний (горизонтальный)

Провод — средний (вертикальный)

Провод — слева направо

Провод — сверху вниз

Провод — под прямым углом

Проволока — средняя, ​​с прыжком (вертикально)

Проволока — слева направо, с прыжком

Проволока — сверху вниз, с прыжком

Проволока — под прямым углом, с прыжком

Проволока — IEC, горизонтальная

Провод — IEC, вертикальный

Провод — IEC, слева направо

Провод — IEC, сверху вниз

Проволока — средняя, с прыжком (вертикально)

High Speed Coil
