Радиоприемник на транзисторах своими руками: устройство и сборка

На Ютуб пользователь Yunostru выложил ряд видео, с которых целесообразно начинать узнавать, как сделать радиоприемник на транзисторах самостоятельно. Обсудим любопытные ролики, начнем с теории, показывающей, какие каскады находятся в устройстве, каково назначение деталей. На экране упущены вопросы модуляции. Нельзя делать, не осознавая смысл, если дело касается радиоприемника на транзисторах. Забудьте об FM, если нет рядом микросхемы частотной демодуляции! На видео радиоприемник на транзисторах для диапазонов КВ и СВ, не любые программы поймать получится. Узнайте заранее, что требуется, собирая радиоприемник на транзисторах собственноручно.

Структурная схема

Типичный приемник включает:

  1. Антенну.
  2. Входной каскад настраиваемых фильтров.
  3. Усилитель высокой частоты.
  4. Гетеродин с преобразователем.
  5. Усилитель промежуточной частоты.
  6. Детектор.
  7. Усилитель низкой частоты.
  8. Динамик.

Конструкция охвачена обратными связями подстройки частоты и регулировки усиления.

Конструкция радиоприемника

В устройство транзисторного радиоприемника входят:

  1. Антенна преобразует эфирные волны в электричество. Без нее отдельные приемники работают, но качество сильно падает, в удаленных районах прием отсутствует. Обратите внимание, волны различаются по частоте и поляризации. В зависимости от показателей меняется конструкция антенны. В радиовещании принята линейная вертикальная поляризация, в простейшем случае волны ловятся на штырь длиной в четверть периода. К примеру, для частоты 100 МГц: ¾ метра. Не любой человек располагает возможностью носить подобный кусок провода в вертикальном положении, посему применяются ферритовые, рамочные и прочие виды антенн, занимающие мало места. Итак, в первую очередь выбирается указанный элемент, без антенны радиоприемник на транзисторах, собранный собственноручно, не потянет никакие программы.
  2. Антенна преобразует эфирные волны в электричество. Здесь происходит первичный отбор. Эфир наполнен тучей волн, от километровой до субмиллиметровой длины. Излучают вышки связи, Солнце, Луна, галактики, планеты, непосредственно космос. Очевидно, что радиоприемник на транзисторах не нуждается в описанной куче информации. Антенна первично фильтрует сигнал. Больше приходит волн, где длина приемной части составляет четверть волны, половину и т.д. Все равно получается большой объём, ненужный пользователю. Большинство штырей лишены направленности в пространстве по азимуту, трудно вычленить единственную вышку из прочих. Нужен резонансный контур. Этот элемент радиоприемника на транзисторах состоит из конденсатора и катушки индуктивности. Уже обсуждали избирательные свойства, добавим, что внутри диапазона ведется плавная подстройка конденсаторами, переключение между СВ, ДВ, КВ, УКВ происходит грубо, скачками. Для этого внутри множество колебательных контуров, по одному на диапазон.
  3. Когда нужный сигнал выбран, необходимо усилить. Усилителем каскад на транзисторах, выполненный по любой схеме. Если конструируете радиоприемник для единственного канала, просто копируйте из учебника схему для частоты. От последнего параметра зависит тип транзистора (делятся по граничной частоте), в остальном схемы похожи, как две капли воды. Наступает важный момент, пора читателям узнать, что сигнал кодируется двумя методами: частотной и амплитудной модуляцией. Озвучено большое упрощение, но боевой радиоприемник для частот FM по нашим представлениям едва ли удастся собрать рядовому гражданину. Звук кодируется в стерео, что требует дополнительной схемы, уже не говорим про автоматическую подстройку частоты. Хотим сказать – легче сделать радиоприемник на транзисторах для КВ, СВ диапазонов, где применяется амплитудная модуляция. На нее рассчитаны конструкции из видео, выложенных на Ютуб. Не пытайтесь собрать подобные для FM.
  4. Приемлемое усиление сигнала сложно обеспечить с высокой избирательностью на частоте передачи. Сказанное касается радиоприемников на транзисторах, где требуется большой динамический диапазон обеспечить. В случае единственной станции требование практические нивелируется, каскад преобразователя частоты возможно выкинуть. Он переносит полезный сигнал на 465 кГц для амплитудной модуляции или единицы МГц для частотной. Проще понять музыкантам. Любой знает, что значит транспонирование. Если песня в слишком высокой тональности, солист не может исполнить, аккорды плавно переносятся вниз на нужное число нот. Преобразователь частоты делает по аналогии – встроен специальный генератор-гетеродин, вырабатывающий колебания ровно на значение промежуточной частоты выше несущей. Если вещание шло на 10 МГц, для амплитудной модуляции получается 10,465 МГц. Преобразователь частоты представляет собой усилительный каскад, работающий в линейном режиме, где на базу приходит принятый сигнал, а на эмиттер — сигнал гетеродина. В результате получается вычитание, дающее нужный эффект.
  5. Наконец, дошли до детектора. Это каскад, где информация снимается с несущей, чтобы услышал пользователь. В при амплитудной модуляции в простейшем случае используется полупроводниковый диод, получается однополупериодный выпрямитель. Читатели уже поняли, что имеются посложнее конструкции, напоминающие мосты, известные любителям по импульсным блоками питания. В данном случае большее количество мощности отдается в нагрузку. Не упоминаем про частотные детекторы, рассмотрим при комментариях читателей.
  6. Выпрямленный сигнал, снятый с детектора, усиливается низкочастотным каскадом (до 15 кГц) и подается на наушники либо динамик. Конструкция усилителя мало отличается от предварительного, мощность здесь на порядок выше, поэтому транзисторы стоят на металлических радиаторах значительного размера. В современных радиоприемниках элементная база на микросхемах. Однако усилитель низкой частоты по-прежнему легко найти, высматривая массивный радиатор. Смотрится забавно: весь радиоприемник собран на единственной миниатюрной микросхеме, а выводы уходят на громадный усилитель низкой частоты, приделанный к металлической конструкции солидных размеров.

Опустили упоминание автоматической подстройки частоты, регулировку усиления. В домашних условиях схемы можно реализовать, имея под рукой учебник либо специальную программу. Прямо сейчас проверьте Яндекс на предмет вспомогательных средств для проектирования радиоприемников. Заметим, что учебники советских времен для институтов позволят самостоятельно сделать радиоприемник на транзисторах, начиная антенной и заканчивая вычурными каскадами, причем написано вполне понятно.

Выбираем рабочую точку транзистора для радиоприемника

Пора читателям знать, что цифровая техника построена на транзисторах, работающих в режиме отсечки. Это значит, что, проходят импульсы либо не проходят, получаются единицы и нули. Даже пассивных сопротивлений в процессоре нет, это просто нагромождение транзисторов, причем полевых. Итак, выбор рабочей точки.

У транзистора две главные характеристики:

  • входная;
  • выходная.

Во входной по горизонтали откладывается напряжение, по вертикали ток. На первом шаге рассчитывается входное напряжение сигнала, поступающее на базу. Переменное, поэтому оперируют с размахом. Необходимо найти минимальный и максимальный токи. Потом делается хитрый ход: считается, что электроны выходят на коллектор. Это слегка несправедливо: имеется коэффициент передачи тока, при прикидочных расчетах подходит для выбора рабочей точки.

Выходная характеристика является зависимостью тока от напряжения. Причем получается семейство характеристик, зависящих от тока базы. Он меняется (уже нашли выше минимальное и максимальное значение), а рабочая точка при этом бегает по линии:

  1. Начинается на горизонтальной оси. Внимание! Выбор напряжения источника. Линия начинается на вольтаже батарейки.
  2. По вертикальной оси ток ограничивается резистором в цепи коллектора (между коллектором и батарейкой). Выбирай Омы, регулируем крутизну. Максимально протекающий ток не должен сжечь транзистор (смотрим предельные характеристики по справочнику).

Семейство максимального тока базы не выходит за рабочую линию.

Позднее расскажем, как сделать антенну для радиоприемника.

ШЕСТЬ ПРИЕМНИКОВ НА ОДНОМ ТРАНЗИСТОРЕ

ШЕСТЬ ПРИЕМНИКОВ НА ОДНОМ ТРАНЗИСТОРЕ
Ю. ГЕОРГИЕВ, журнал «Юный техник», №4 за 1993г., с. 73-76.


Скачать всю статью в одном файле
480 кб | 2 мин 15 сек @ 33,6 кбит/сек

Быть может, обещанное в заголовке у многих вызовет сомнение. В самом деле, можно ли на одном транзисторе сделать что-либо работоспособное. Оказывается, можно и довольно многое. Вспомним выпускаемые, промышленностью «радиопилюли», предназначенные для обследования желудка человека. На одном транзисторе можно собрать «пищалку» для обучения радиолюбительскому коду, коммутатор для электронно-механических часов, игрушечный музыкальный инструмент, передатчик, фотоэкспонометр, измерительный прибор с высоким входным сопротивлением.
.. Ну и, конечно же, разнообразные радиоприемники. О них и пойдет речь дальше.

Понятно, возможности таких радиоаппаратов скромны — они рассчитаны главным образом на прослушивание с помощью головных телефонов передач местных или не слишком удаленных станций. И если это вас удовлетворяет, вы сразу обнаружите достоинства подобных устройств — небольшие затраты средств, сил и времени на постройку, малые габариты и вес.

На рисунке 1 изображена простейшая радиоустановка, в которую входят колебательный контур L1С2, диодный детектор VD1, звуковой усилитель на низкочастотном транзисторе VT1 и телефон BF1. Такой приемник совместно с небольшой внешней антенной и заземлением позволит вам стать слушателем близкой мощной радиостанции. Катушка L1 размещается на ферритовом стержне круглого или прямоугольного сечения длиной около 100 мм, предназначенном для магнитных антенн.
Для диапазона длинных волн обмотка должна иметь порядка 220 витков провода ПЭЛШО 0,15-0,2; витки укладываются внавал на надетую на стержень бумажную гильзу длиной 30-35 мм. Отвод делается примерно от 50-го витка, считая от заземленного конца. Подключение детекторной цепи к части витков катушки позволяет согласовать их сопротивления и тем улучшить работу контура.

Для диапазона средних волн катушка из 75 витков такого же провода наматывается в один слой виток к витку, с отводом от 20, витков. Телефон следует взять чувствительный, высокоомный, с сопротивлением 1,5-2 килоома. Вместо указанного на схеме диода VD1 можно применить Д9, Д2 с любым буквенным индексом. Транзистор заменить любым маломощным; для структуры n-p-n понадобится поменять на обратную полярность GB1 и СЗ.
Ток покоя транзистора, близкий к обозначенному на рисунке, устанавливается путем подбора номинала резистора R2. Если местоположение радиоустановки менять не предполагается и поблизости работает только одна радиостанция, плавную настройку конденсатором можно заменить на более дешевую, фиксированную, о чем расскажем дальше.
Собрав схему, сравните ее работу с конденсатором С4 и без него. Оставьте лучший вариант. Подойдут постоянные конденсаторы КЛС, оксидный К50-6 и др.; резисторы МЛ Т, МТ до 0,5 Вт мощностью.

Схема, показанная на рисунке 2, в «эпоху» радиоламп имела огромное распространение. Это так называемый регенеративный приемник с регулируемой положительной обратной связью. Колебательный контур L2C2 здесь аналогичен описанному выше, только отвод у катушки делается от 25 витков для диапазона ДВ и от 8 витков для СВ. Высокочастотный транзистор VT1 усиливает и детектирует принятый контуром сигнал. Возросшая радиочастотная доставляющая сигнала, протекая по катушке обратной связи L1, индуцирует в контурной катушке добавочную ЭДС, что значительно повышает чувствительность и избирательность приемника.

Регулируется обратная связь резистором R2. Низкочастотная составляющая коллекторного тока заставляет звучать телефон BF1. Его следует взять высокоомным. При благоприятных условиях приемник будет работать и без внешней антенны, хотя с нею результаты гораздо лучше и возможен прием даже удаленных радиостанций.
Рассмотренные нами схемы рассчитаны на питание от источника с напряжением 4,5 В, для которого подойдут батарея «Планета», три элемента 316 или четыре дисковых аккумулятора Д-0,1. При необходимости можно перейти на более низкое напряжение от двух элементов или двух-трех аккумуляторов или на повышенное до 9В (от батарейки «Корунд»). Но это потребует соответствующего подбора номиналов резисторов в базовых цепях транзисторов, чтобы сохранить указанные на схемах величины токов.


На рисунке 3 дана схема рефлексного приемника, у которого транзистор VT1 совмещает функции усиления радиочастотных и звуковых колебаний. Настраиваемый контур магнитной антенны L1С2 может быть таким же, как у предыдущего приемника, только связь его с базой транзистора обеспечивается катушкой L2. Она размещается на ферритовом стержне рядом с контурной, число ее витков порядка 25 для ДВ и 8-10 для СВ. Намотать катушку связи лучше на бумажном кольце, которое с трением передвигается вдоль стержня. Это позволит улучшить отстройку радиостанций, работающих на близких частотах.

Конечно, улучшение избирательности дается ценой некоторого снижения уровня сигналов. Интересна одна особенность схемы: телефон BFI здесь выступает в двух ролях — высокочастотного дросселя — нагрузки радиочастотного усилителя и нагрузки — звукоизлучателя в усилителе низких частот.
Принятый контуром LIC2 сигнал усиливается транзистором VT1 и поступает на детектор, собранный по схеме удвоения на диодах VD2, откуда низкочастотная составляющая возвращается по цепи C5R2L2 на базу транзистора, где усиливается и приводит в действие телефон BFI. Чтобы не возникало самовозбуждения приемника, величину емкости С4 следует подобрать по максимальной громкости неискаженной передачи. Режим транзистора по постоянному току задается резистором R1. Телефон нашей конструкции в отличие от выше рассмотренных миниатюрный, низкоомный, типа ТМ-2М или ТМ-4. Приемник может работать в интервале напряжений питания от 3 до 9 В, для чего достаточно лишь подогнать величину сопротивления R1. Собрать его можно в миниатюрном корпусе, а чтобы улучшить прием, лучше прибегнуть к внешней антенне.


Для тех, кто подолгу проводит время на природе, имеет смысл «черпать энергию» для питания транзистора из «земных недр». На это рассчитан разработанный много лет назад простейший приемник (рис. 4), напоминающий первую схему. Рассчитан он на прослушивание расположенных неподалеку радиостанций длинноволнового диапазона. К нему желательна внешняя антенна длиной 20 м и более, с высотой подвеса 10—15 м. Телефон — ТМ-2А или ТОН-2. Катушка наматывается на бумажной гильзе, в которую вставлен отрезок антенного ферритового стержня длиной 30-50 мм. На каркас наматывают порядка 300 витков провода, ПЭВ-2-0,2. Электродами «земляной» батареи служат медная трубка («+») и алюминиевый лист («-«) размерами с тетрадный лист. Электроды закапывают во влажный грунт на глубину порядка 1 м, на расстоянии 0,3-0,5 м один от другого. Вывод «отрицательного» электрода необходимо изолировать от земли.

Другой любительский приемник, способен, помимо радиопрограммы, извлекать бесплатную энергию от электромагнитного поля мощной радиостанции, находящейся в непосредственной близости. При большой напряженности поля возможен прием на одну внутреннюю магнитную антенну; в других случаях следует воспользоваться внешней (рис. 5). Схема приемника опять-таки имеет много общего с разобранной нами схемой первого приемника. Ее отличие — фиксированная настройка на станцию. Достигается она подбором емкости конденсатора СЗ, который должен иметь допуск не хуже 10%; подстроенный конденсатор С2 КПК-2 позволяет настроить контур точно на нужную частоту. Для магнитной антенны необходим ферритовый стержень длиной 140- 160 мм, телефон может быть ТМ-2А или высокоомный. Катушка контура L1 наматывается в один слой виток к витку на середине стержня. Количество витков -180 с отводом от середины, проводом ПЭВ, ПЭЛШО 0,15-0,3.
Для всех упоминавшихся случаев внешнюю антенну для дачной местности можно соорудить из изолированного пластмассового провода, натянутого между шестами на крыше дома или близко стоящими деревьями. Во время грозы от радиоприема необходимо отказаться, а снижение антенны надежно соединить с вводом заземления — зарытого в землю металлического листа или трубы. В городских условиях антенну натяните между палками, укрепленными по бокам балкона. Здесь заземлением послужит труба отопления или водопровода, на которой в месте контакта удалена краска.

Приемник, приведенный на рисунке 6, представляет собой сверхрегенеративный детектор, обладающий очень высокой чувствительностью к слабым сигналам, и позволяет вырваться на простор УКВ-диапазона. Прием ведется на телескопическую антенну или кусок провода длиной 0,5-1 м. Антенна с помощью катушки L1 индуктивно связана с контуром L2, С. Режим сверхрегенерации устанавливается подстроечным конденсатором С1 типа КПК—М, КПК-1. Его характерный признак — шум в телефоне F1, напоминающий шипение примуса, когда приемник не настроен на станцию. При точной настройке конденсатором С2 шум пропадает.
Катушки LI, L2 размещаются на общем пластмассовом каркасе без сердечника диаметром 6,5 мм. Антенная L1 имеет 9 витков, контурная L2-6 витков провода ПЭВ-2-0,44. Дроссель L3 наматывается на таком же каркасе проводом ПЭВ-2-0,25 и имеет 25 витков. Конденсатор С2 лучше достать подстроечный с воздушным диэлектриком, но можно обойтись не очень долговечным керамическим КПК-1, припаяв к витку ротора медную трубку, которая послужит осью для ручки настройки. Постоянные конденсаторы могут быть типа КЛС. Телефон — высокоомный, с сопротивлением порядка 2 кОм.
Границы принимаемого УКВ диапазона могут охватывать частоты звукового сопровождения I и III каналов телевидения и диапазон УКВ-ЧМ между ними. При столь значительном перекрытии отстройка на последнем бывает затруднена. Если интересует именно эта полоса частот, следует уменьшить перекрытие, подобрав последовательно и параллельно включаемые с С2 постоянные конденсаторы. Подгонка границ диапазона обеспечивается перемещением витков катушки L2. Чтобы получить от приемника удовлетворительный результат, требуется тщательно выполнить монтаж и настройку. Поскольку руки оператора также могут влиять на настройку, не следует гнаться за минимальными размерами — лучше, если они будут соразмерны с телескопической антенной. Еще одно замечание, относящееся ко всем схемам. Проводя наладку приемников в городских условиях, имейте в виду — многие современные здания имеют стены, густо армированные сталью, отчего уровень радиосигнала может сильно понижаться.

САМОДЕЛЬНЫЙ FM ТРАНСМИТТЕР

   Если вам нужно передать аудио-звук на относительно небольшое расстояние, то вы можете собрать схему трансмиттера представленную на этой странице. Основой схемы служат два NPN транзистора BC547. Дальность в лучшем случае будет метров 70 метров. Регулировать громкость передачи звука можно с помощью переменного резистора на 100 килоОма, а также на самом приёмнике. Светодиод с резистором 330 Ом ставить необязательно, он служит как индикатор.

Принципиальная схема простого трансмиттера

   Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио. Печатная плата формата lay есть — скачать.

   Аналогом импортного кремниевого биполярного n-p-n транзистора bc547 является отечественный кт3102. Чем выше коэффициент усиления транзисторов, тем мощнее будет аудио-передатчик. Если хотите сделать устройство миниатюрным, применяйте транзисторы в корпусе sot-23: BC847. На картинке ниже видно расположение базы, коллектора и эмиттера.

   Лучшим, на мой взгляд, питанием для схемы будут служить две батарейки AA по 1,5 В соединённые последовательно. Вместе они будут давать напряжение три вольта. Время работы зависит от тока потребления, а также от ёмкости батареек. Обычно чем выше их стоимость, тем они лучше. К примеру, если использовать достаточно дорогие батарейки GP Ultra Alkaline, с заявленной производителем ёмкостью 3,1 A при токе в цепи 8 mA данное устройство сможет без перерыва проработать, грубо говоря 387 часов. Проблема в том, что “высосать” весь заряд батареи очень сложно. Поэтому реально схема проработает без выключения и со стабильной передачей сигнала приблизительно 150 часов, или почти 7 дней.

   Катушка имеет шесть витков медного изолированного провода сечением 0,3-0,5 мм. Эту катушку мотаем на пасте от ручки.

   При испытаниях устройства ток в цепи составил почти 10 mA.

   Поймать частоту трансмиттера очень просто крутя подстрочный конденсатор и “играя” катушкой, сдвигая и раздвигая её витки. Я “поймал” свой трансивер на частоте 89,90 МГц.

   Данную схему собрал на smd деталях, только транзисторы взял в корпусе TO92. Антенна – кусок медного провода, чем больше — тем лучше. Если просто дотрагиваться до провода антенны, то частота не уходит, а если взять в руки — начинаются шумы в наушниках приёмника.

   Звук пробовал передавать как с компьютера, так и с телефона. Слишком громкий сигнал передаётся с многочисленными шумами и хрипами, оптимальную силу звука настраивается подстрочным резистором. В общем, качество передачи аудио-звука довольно неплохая. Принимал на чёрно-белый телефон Nokia, а звук слушал в наушниках. Никаких больших проблем приёма не возникло.

   Видео работы передатчика звука ниже. Песня: bwb – мои пацаны.

Видео работы трансмиттера

   На этом прощаюсь. С вами был EGOR.

   Форум по радиопередающим схемам

   Форум по обсуждению материала САМОДЕЛЬНЫЙ FM ТРАНСМИТТЕР

Низковольтный ламповый сверхрегенеративный FM-приемник без выходного трансформатора

Здравствуйте.

Примечание

В конце статьи есть два видеоролика, которые примерно дублируют содержимое статьи и демонстрируют работу устройства.


Могу предположить, что многих здешних обитателей привлекают электронные устройства, основанные на электронных лампах (лично меня радует теплота, приятный свет и монументальность ламповых конструкций), но при этом желание сконструировать что-то теплое и ламповое своими руками часто ломается о боязнь связываться с высокими напряжениями или проблемы с поиском специфических трансформаторов. И этой статьей я хочу попытаться помочь страждущим, т.е. описать ламповую конструкцию с низким анодным напряжением, очень простой схемой, распространенными элементами и отсутствуем потребности в выходном трансформаторе. При этом это не очередной усилитель для наушников или какой-нибудь овердрайв для гитары, а намного более интересное устройство.

«Что же это за конструкция?» — спросите вы. А ответ мой прост: «Сверхрегенератор!».
Сверхрегенераторы — это очень интересная разновидность радиоприемников, которая отличается простотой схем и неплохими характеристиками, сравнимыми с простыми супергетеродинами. Сабжи были крайне популярны в середине прошлого века (особенно в портативной электронике) и предназначены они в первую очередь для приема станций с амплитудной модуляцией в УКВ диапазоне, но также могут принимать станции с частотной модуляцией (т.е. для приема тех самых обычных FM-станций).

Основным элементом данного типа приемников является сверхрегенеративный детектор, который является одновременно как частотным детектором, так и усилителем радиочастоты. Такой эффект достигается за счет применения регулируемой положительной обратной связи. Подробно описывать теорию процесса не вижу смысла, так как «все написано до нас» и без проблем осваивается по этой ссылке.

Далее в данном наборе букофф будет сделан акцент на описание постройки проверенной конструкции, ибо встреченные в литературе схемы часто сложнее и требуют более высокого анодного напряжения, что нам не подходит.

Начал я поиск схемы, удовлетворяющей поставленной требованиям, с книги товарища Туторского «Простейшие любительские передатчики и приемники УКВ» образца 1952 года. Там нашлась схема сверхрегенератора, но лампу, которую было предложено использовать я не нашел, а с аналогом схема у меня так нормально и не завелась, так что поиски были продолжены.

Затем была найдена вот эта статья. Она уже подходила мне лучше, но в ней присутствовала зарубежная лампа, которую найти еще сложнее. В итоге было принято решение начать эксперименты с использованием распространенного примерного аналога, а именно, лампы 6н23п, которая прекрасно себя чувствует в УКВ и может работать при не слишком большом анодном напряжении.

Взяв за основу эту схему:

И проведя ряд экспериментов была сформирована следующая схема на лампе 6н23п:


Данная конструкция работает сразу (при правильном монтаже и живой лампе), причем выдает неплохие результаты даже на обычные наушники-вкладыши.

Теперь подробнее пройдемся по элементам схемы и начнем с лампы 6н23п (двойной триод):


Чтобы понять правильное расположение ног лампы (информация для тех, кто раньше с лампами дел не имел), нужно повернуть ее ножками к себе и ключом вниз (сектор без ножек), тогда представший перед вами прекрасный вид будет соответствовать картинке с распиновкой лампы (работает и для большинства других ламп). Как видно по рисунку, в лампе целых два триода, но нам нужен всего один. Вы можете использовать любой, никакой разницы нет.

Теперь пойдем по схема слева на право. Катушки индуктивности L1 и L2 лучше всего мотать на общем круглом основании (оправке), идеально для этого подходит медицинский шприц диаметром 15мм, причем L1 желательно мотать поверх картонной трубки, которая с небольшим усилием движется по корпусу шприца, чем обеспечивает регулировки связи между катушками. В качестве антенны к крайнему выводу L1 можно припаять кусок провода или же припаять антенное гнездо и использовать что-то более серьезное.

L1 и L2 желательно мотать толстым проводом для повышения добротности, например, проводом 1мм и больше с шагом 2мм (особая точность тут не нужна, так что можете особо не заморачиваться с каждым витком). Для L1 нужно намотать 2 витка, а для L2 — 4-5 витков.

Далее идут конденсаторы C1 и C2, которые представляют собой двухсекционный конденсатор переменной емкости (КПЕ) с воздушным диэлектриком, он является идеальный решением для подобных схем, КПЕ с твердым диэлектриком использоваться нежелательно. Наверное, КПЕ является самым редким элементом данной схемы, но его довольно легко найти в любой старой радиоаппаратуре или на барахолках, хотя его можно заметить и двумя обычным конденсаторами (обязательно керамическими), но тогда придется обеспечивать подстройку с помощью импровизированного вариометра (прибора для плавного изменения индуктивности). Пример КПЕ:

Нам нужно всего две секции КПЕ и они обязательно должны быть симметричны, т.е. иметь одинаковую емкость в любом положении регулировки. Их общей точной будет служить контакт подвижной части КПЕ.

Затем следуется цепочка гашения выполненная на резисторе R1 (2.2МОм) и конденсаторе C3 (10 пФ). Их значения можно менять в небольших пределах.

Катушка L3 выполняет роль анодного дросселя, т.е. не позволяется высокой частоте пройти дальше. Подойдет любой дроссель (только не на железном магнитопроводе) с индуктивностью 100-200 мкГн, но проще намотать на корпус сточенного мощного резистора 100-200 витков тонкого медного эмалированного провода.

Конденсатор C4 служит для отделения постоянной составляющей на выходе приемника. Наушники или усилитель можно подключать непосредственно к нему. Емкость его может варьироваться в довольно больших пределах. Желательно, чтобы C4 был пленочный или бумажный, но с керамическим тоже будет работать.

Резистор R3 представляет собой обычный потенциометр на 33кОм, который служит для регулирования анодного напряжения, чем позволяет менять режим лампы. Это необходимо для для более точной подстройки режима под конкретную радиостанцию. Можно заменить на постоянный резистор, но это нежелательно.

На этом элементы закончились. Как видите схема очень простая.

И теперь немного по поводу питания и монтажа приемника.

Анодное питание можно смело использовать от 10В до 30В (можно и больше, но там уже немного опасно подключать низкоомную аппаратуру). Ток там совсем небольшой и для питания подойдет БП любой мощности с необходимым напряжением, но желательно, чтоб он был стабилизирован и имел минимум шумов.

И еще обязательным условием является питание накала лампы (на картинке с распиновкой он обозначен как нагреватели), так как без него она работать не будет. Тут уже токи нужны поболее (300-400 мА), но напряжение всего 6.3В. Подойдет как переменное 50Гц, так и постоянное напряжение, причем оно может быть от 5 и до 7В, но лучше использовать каноничное 6.3В. Лично я не пробовал использовать 5В на накале, но скорее всего все будет нормально работать. Накал подается на ножки 4 и 5.

Теперь про монтаж. Идеальным является расположение всех элементов схемы в металлическом корпусе с подключенной к нему в одной точке землей, но будет работать и вообще без корпуса. Так как схема работает в УКВ диапазоне, все соединения в высокочастотной части схемы должны быть максимального короткими для обеспечения большей стабильности и качества работы устройства. Вот пример первого прототипа:

При таком монтаже все работало. Но с металлическим корпусом-шасси немного стабильнее:

Для таких схем идеальным является навесной монтаж, так как он дает хорошие электрические характеристики и позволяет без особых затруднений вносить поправки в схемы, что с платой уже не так просто и аккуратно получается. Хотя и мой монтаж аккуратным назвать нельзя.

Теперь по поводу наладки.

После того как вы на 100% убедились в правильности монтажа, подали напряжение и ничего не взорвалась и не загорелось — это значит, что скорее всего схема работает, если использованы правильные номиналы элементов. И вы скорее всего услышите в наушниках шумы. Если во всех положениях КПЕ вы не слишите станции, и вы точно уверены, что у вас принимаются вещательные станции на других устройствах, то попробуйте изменить количество витков катушки L2, этим вы перестроите частоту резонанса контура и возможно попадете на нужный диапазон. И пробуйте крутить ручку переменного резистора — это тоже может помочь. Если совсем ничего не помогает, то можно поэкспериментировать с антенной. На этом наладка завершается.

На этом этапе все самое основное уже сказано, а представленное выше неумелое повествование можно дополнить следующими роликами, которые иллюстрируют приемник на разных этапах разработки и демонстрируются качество его работы.

Чисто ламповый вариант (на макетном уровне):


Вариант с добавлением УНЧ на ИМС (уже с шасси):

В последнем варианте ламповость немного потеряна, ибо применена ИМС. Это оказалось единственным решением, так как при анодном 20В в режиме УНЧ второй триод так и не заработал у меня, хотя может подходящий режим и есть, но я найти его не смог.

В качестве УНЧ был использован усилитель PAM8403, который питается от линейного стабилизатора напряжения L7805 (в народе зовется кренкой, по названию советского аналога).

В планах по развитию данного проекта имеется создание еще одного сверхрегенератора на лампе 6с6б, но уже портивного, так как очень соблазнительно иметь ламповый портативный приемник.

Спасибо за внимание. Готов ответить на вопросы по теме.

PS: Данное устройство генерирует собственные колебания во время работы и излучает их через приемную антенну, т.е. сверхрегенератор может создавать помехи, учитывайте это.

Источники:

1. Сверхрегенерация
2. Сверхрегенеративный приемник
3. Документация на лампу 6н23п
4. Туторский «Простейшие любительские передатчики и приемники УКВ» 1952

Радиоприемник цифровой своими руками

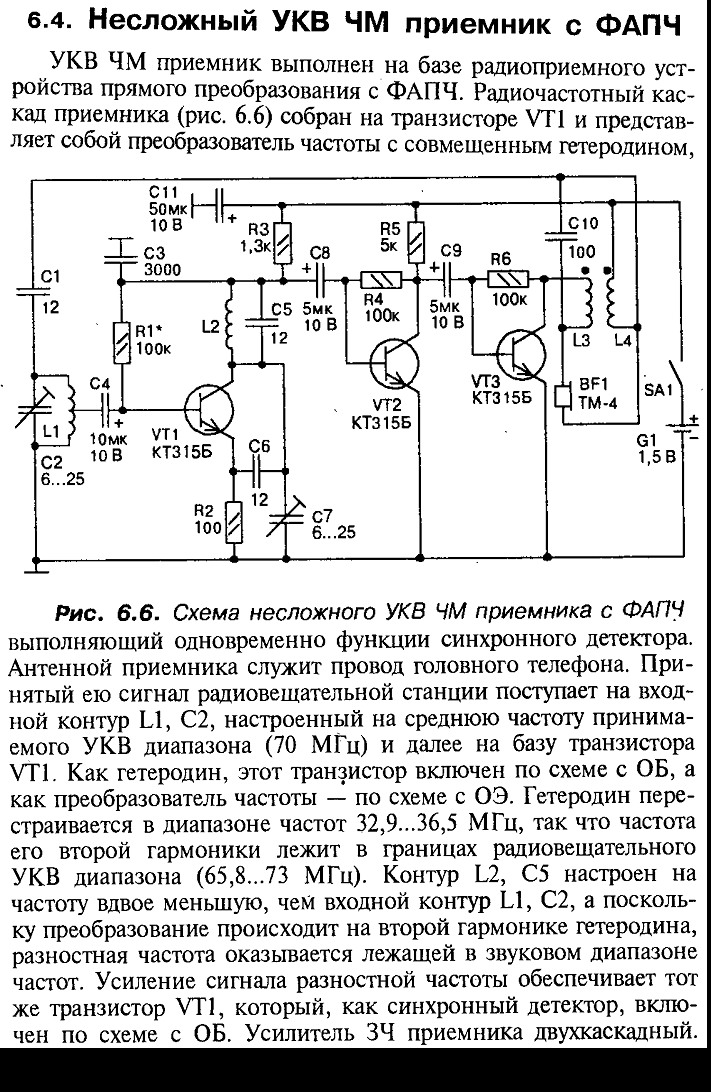

Простейшие радиоприемники непригодны ловить FM диапазон, модуляция частотная. Обыватели утверждают: отсюда повелось название. С английского литеры FM трактуем: частотная модуляция. Четко выраженный смысл, читателям важно понять: простейший радиоприемник, своими руками собранный из хлама, FM не примет. Возникает вопрос необходимости: сотовый телефон ловит вещание. В электронную аппаратуру встроена подобная возможность. Вдали от цивилизации люди по-прежнему хотят ловить вещание старым добрым способом — чуть было не сказали зубными коронками — конструировать дельные приборы прослушивания любимых передач. На халяву…

Детекторный простейший радиоприемник: основы

Зубных пломб рассказ коснулся неспроста. Сталь (металл) способна преобразовывать эфирные волны в ток, копируя простейший радиоприемник, челюсть начинает вибрировать, кости уха детектируют сигнал, зашифрованный на несущей. При амплитудной модуляции высокая частота повторяет размахом голос диктора, музыку, звук. Полезный сигнал содержит некоторый спектр, сложно пониманию непрофессионала, важно, что при сложении составляющих получается некоторый закон времени, следуя которому, динамик простейшего радиоприемника воспроизводит вещание. На провалах челюстная кость замирает, воцаряется тишина, пики ухо слышит. Простейший радиоприемник, не дай Бог, конечно, заиметь.

Обратный пьезоэлектрический эффект изменяет согласно закону электромагнитной волны геометрические размеры костей. Перспективное направление: человек-радиоприемник.

Советский Союз славился запуском космической ракеты, впереди планеты всей, научными изысканиями. Времена Союза поощряли степени. Светила принесли немало пользы здесь, – конструирование радиоприемников, – зарабатывают приличные деньги за бугром. Фильмы пропагандировали умных, не зажиточных, неудивительно, что журналы полны различными наработками. Серия современных уроков создания простейших радиоприемников, доступная на Ютубе, основывается на журналах 1970 года издания. Поостережемся отходить от традиций, опишем собственное видение ситуации сферы радиолюбительства.

Концепция персональной электронно-вычислительной машины разработана советскими инженерами. Руководством партии идея признана неперспективной. Силы отданы построению гигантских вычислительных центров. Излишне трудящемуся осваивать дома персональный компьютер. Смешно? Сегодня ситуации позабавнее встретите. Потом жалуются – Америка окутана славой, печатает доллары. AMD, Intel – слышали? Made in USA.

Простейший радиоприемник своими руками сделает каждый. Антенна не нужна, существуй хороший устойчивый сигнал вещания. Диод припаивается к выводам высокоомных наушников (компьютерные отбросьте), остается заземлить один конец. Справедливости ради скажем, фокус пройдет со старыми добрыми Д2 советского выпуска, отводы настолько массивные, что послужат антенной. Землю получим в простейшем радиоприемнике, прислонив одну ножку радиоэлемента к батарее отопления, зачищенной от краски. В противном случае декоративный слой, являясь диэлектриком конденсатора, образованного ножкой и металлом батареи, изменит характер работы. Пробуйте.

Авторы ролика заметили: сигнал вроде есть, представлен невообразимой мешаниной шорохов, осмысленных звуков. Простейший радиоприемник лишен избирательности. Любой может понять, осознать термин. Когда настраиваем приемник, ловим нужную волну. Помните, обсуждали спектр. Эфире содержит ватагу волн одновременно, поймаете нужную, сузив диапазон поиска. Существует в простейшем радиоприемнике избирательность. На практике реализуется колебательным контуром. Известен из уроков физики, сформирован двумя элементами:

  • Конденсатор (емкость).
  • Катушка индуктивности.

Повременим изучать подробности, элементы снабжены реактивным сопротивлением. Благодаря чему волны различной частоты имеют неодинаковое затухание, проходя мимо. Однако существует некий резонанс. У конденсатора реактивное сопротивление на диаграмме направлено в одну сторону, у индуктивности – в другую, причем выведена зависимость частотная. Оба импеданса вычитаются. На некоторой частоте составляющие уравниваются, реактивное сопротивление цепочки падает до нуля. Наступает резонанс. Проходят избранная частота, примыкающие гармоники.

Курс физики показывает процесс выбора ширину полосы пропускания резонансного контура. Определяется уровнем затухания (3 дБ ниже максимума). Приведем выкладки теории, руководствуясь которыми человек может собрать простейший радиоприемник своими руками. Параллельно первому диоду добавляется второй, включенный навстречу. Впаивается последовательно наушникам. Антенна отделяется от конструкции конденсатором емкостью 100 пФ. Здесь заметим: диоды наделены емкостью p-n-перехода, умы, видимо, просчитали условия приема, какой конденсатор входит в простейший радиоприемник, наделенный избирательностью.

Полагаем, несильно отклонимся от истины, сказав: диапазон затронет области КВ или СВ. Будет приниматься несколько каналов. Простейший радиоприемник является чисто пассивной конструкцией, лишенной источника энергии, больших свершений ждать не следует.

Пара слов, почему обсуждали удаленные закутки, где радиолюбители жаждут экспериментов. В природе замечены физиками явления рефракции, дифракции, оба позволяют радиоволнам отклоняться от прямого курса. Первое назовем огибанием препятствий, горизонт отодвигается, уступая вещанию, второе – преломлением атмосферой.

ДВ, СВ и КВ ловятся на значительном удалении, сигнал будет слабым. Следовательно, простейший радиоприемник, рассмотренный выше, является пробным камнем.

Простейший радиоприемник с усилением

В рассмотренной конструкции простейшего радиоприемника нельзя применять низкоомные наушники, сопротивление нагрузки напрямую определяет уровень передаваемой мощности. Давайте сначала улучшим характеристики, пользуясь помощью резонансного контура, затем дополним простейший радиоприемник батарейкой, создав усилитель низкой частоты:

  • Избирательный контур состоит из конденсатора, индуктивности. Журнал рекомендует в простейший радиоприемник включить переменный конденсатор диапазона подстройки 25 – 150 пФ, индуктивность необходимо изготовить, руководствуясь инструкцией. Ферромагнитный стержень диаметром 8 мм обматывается равномерно 120 витками, захватывающими 5 см сердечника. Подойдет медный провод, покрытый лаковой изоляцией, диаметром 0,25 – 0,3 мм. Приводили читателям адрес ресурса, где посчитаете индуктивность, вводя цифры. Аудитории доступно самостоятельно найти, пользуясь Яндексом, вычислить, количество мГн индуктивности. Формулы подсчета резонансной частоты также общеизвестны, следовательно, можно, оставаясь у экрана, представить канал настройки простейшего радиоприемника. Обучающее видео предлагает изготовить переменную катушку. Необходимо внутри каркаса с намотанными витками проволоки выдвигать, вдвигать сердечник. Положения феррита определяет индуктивность. Диапазон посчитайте, воспользовавшись помощью программы, умельцы Ютуба предлагают, наматывая катушку, каждые 50 витков делать выводы. Поскольку отводов порядка 8-ми, делаем вывод: суммарное число оборотов превышает 400. Индуктивность меняете скачкообразно, точную подстройку ведете сердечником. Добавим к этому: антенна для радиоприемника развязывается с остальной схемой конденсатором емкостью 51 пФ.

  • Второй момент, который нужно знать, это то, что в биполярном транзисторе также имеются p-n-переходы, и даже два. Вот коллекторный как раз и уместно использовать вместо диода. Что касается эмиттерного перехода, то заземляется. Затем на коллектор прямо через наушники подается питание постоянным током. Рабочая точка не выбирается, поэтому результат несколько неожиданный, понадобится терпение, пока устройство радиоприемника будет доведено до совершенства. Батарейка тоже в немалой степени влияет на выбор. Сопротивление наушников считаем коллекторным, которое задает крутизну наклона выходной характеристики транзистора. Но это тонкости, например, резонансный контур тоже придется перестроить. Даже при простой замене диода, не то что внедрении транзистора. Вот почему рекомендуется вести опыты постепенно. А простейший радиоприемник без усиления у многих вовсе не будет работать.

А как сделать радиоприемник, который бы допускал использование простых наушников. Подключите через трансформатор, наподобие того, что стоит в абонентской точке. Ламповый радиоприемник отличается от полупроводникового тем, что в любом случае требует питания для работы (накал нитей).

Вакуумные приборы долго выходят на режим. Полупроводники готовы сразу же принимать. Не забывайте: германий не терпит температур выше 80 градусов Цельсия. При необходимости предусмотрите охлаждение конструкции. На первых порах это нужно, пока не подберете размер радиаторов. Используйте вентиляторы из персонального компьютера, процессорные кулеры.

Длительное время радиоприемники занимали одно из первых мест по популярности среди других радиоэлектронных конструкций. Появление новых звуковоспроизводящих устройств, CD-плееров, магнитофонов и бурное развитие компьютерной техники оттеснило с ведущих позиций радиоприемную технику, не снизив ее значимости.

Приемники подразделяются на детекторные, прямого усиления, супергетеродинного типа, прямого преобразования, с положительными обратными связями (регенеративные, сверхрегенеративные) и др.

Простой двухтранзисторный радиоприемник прямого усиления

Простой приемник прямого усиления показан на рис. 1 [МК 10/83-11]. Он содержит перестраиваемый входной колебательный контур — магнитную антенну и двухкаскадный усилитель НЧ.

Первый каскад усилителя одновременно является детектором ВЧ модулированного сигнала. Как и многие ему подобные простые приемники прямого усиления, этот приемник способен принимать сигналы мощных, не столь удаленных радиостанций.

Катушка индуктивности намотана на ферритовом стержне длиной 40 и диаметром 10 мм. Она содержит 80 витков провода ПЭВ-0,25 мм с отводом от 6-го витка снизу (по схеме).

Рис. 1. Схема простого радиоприемника на двух транзисторах.

Рефлексный приемник Ю. Прокопцова

Радиоприемник, сконструированный Ю. Прокопцевым (рис. 3), предназначен для приема в средневолновом диапазоне [Р 9/99-52]. Приемник собран также по рефлексной схеме.

Рис. 3. Схема рефлексного радиоприемника на СВ диапазон.

Антенна выполнена из отрезка ферритового стержня 400НН длиной 50 и диаметром 8 мм. Катушка L1 содержит 120 витков провода ПЭЛШО-0,15 мм однослойной намотки, а L2 — 15. 20 витков того же провода. Налаживание приемника сводится к установке коллекторного тока транзистора VT2, равным 8. 10 мА, с помощью резистора R2. Затем настраивают коллекторный ток транзистора VT3 в пределах 0,3. 0,5 мА подбором резистора R4.

Приемники супергетеродинного типа в рамках настоящего обзора рассматривать не будем. Впрочем, при желании они могут быть получены объединением приемника прямого усиления (рис. 1 — 3) и конвертера (рис. 10), либо из приемника прямого преобразования (рис. 11).

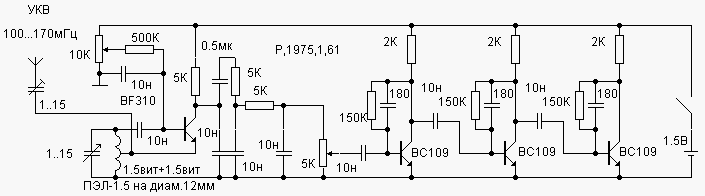

Сверхрегенеративный радиоприемник на FM диапазон

Сверхрегенеративный радиоприемник обладает высокой чувствительностью (до ед. мкВ) при достаточной простоте. На рис. 4 приведен фрагмент схемы сверхрегенеративного радиоприемника Е. Солодовникова (без УНЧ, который может быть выполнен по одной из приводимых ранее схем — Простейшие усилители низкой частоты на транзисторах) [Рл 3/99-19].

Рис. 4. Схема сверхрегенеративного радиоприемника Е. Солодовникова.

Высокая чувствительность приемника обусловлена наличием глубокой положительной обратной связи, благодаря которой коэффициент усиления каскада после включения радиоприемника довольно быстро возрастает до бесконечности, схема переходит в режим генерации.

Для того чтобы самовозбуждение не происходило, а схема могла работать как высокочувствительный усилитель высокой частоты, используют очень оригинальный прием. Как только коэффициент усиления каскада усиления возрастет выше некоторого заданного уровня, его резко снижают до минимума.

График изменения коэффициента усиления от времени напоминает пилу. Именно по этому закону изменяют коэффициент усиления усилителя. Усредненный же коэффициент усиления может доходить до миллиона. Управлять коэффициентом усиления можно при помощи специального дополнительного генератора пилообразных импульсов.

На практике поступают проще: в качестве такого генератора используется по двойному назначению сам высокочастотный усилитель. Генерация пилообразных импульсов происходит на неслышимой ухом ультразвуковой частоте, обычно десятки кГц. Для того чтобы ультразвуковые колебания не проникали на вход последующего каскада УНЧ, используют простейшие фильтры, выделяющие сигналы звуковых частот (R6C7, рис. 4).

Сверхрегенеративные приемники обычно используют для приема высокочастотных (свыше 10 МГц) сигналов с амплитудной модуляцией. Прием сигналов с частотной модуляцией возможен за счет преобразования частотной модуляции в амплитудную и последующего детектирования эмиттерным переходом транзистора полученного таким образом амплитудно-модулированного сигнала.

Преобразование частотной модуляции в амплитудную происходит в случае, если приемник, предназначенный для приема амплитудно-модулированных сигналов, настроить неточно на частоту приема частотно-модулированного сигнала.

При такой настройке изменение частоты принимаемого сигнала постоянной амплитуды вызовет изменение амплитуды сигнала, снимаемого с колебательного контура: при приближении частоты принимаемого сигнала к частоте резонанса колебательного контура амплитуда выходного сигнала растет, при удалении от резонансной — снижается.

Наряду с неоспоримыми достоинствами, схема «сверхрегенератора» обладает массой недостатков. Это — невысокая избирательность, повышенный уровень шумов, зависимость порога генерации от частоты приема, от напряжения питания и т.д.

При приеме радиовещательных ЧМ-сигналов в диапазоне FM — 100. 108 МГц или сигналов звукового сопровождения телевидения, катушка L1 представляет собой полувиток диаметром 30 мм с линейной частью 20 мм. Диаметр провода — 1 мм. L2 имеет 2. 3 витка диаметром 15 мм из провода диаметром 0,7 мм, расположенных внутри полувитка.

Для диапазона 66. 74 МГц катушка L1 содержит 5 витков диаметром 5 мм из провода 0,7 мм с шагом 1. 2 мм. L2 имеет 2. 3 витка такого же провода. Обе катушки не имеют каркасов и расположены параллельно друг другу. Антенна выполнена из отрезка монтажного провода длиной 50. 100 см. Настройку устройства осуществляют потенциометром R2.

Регенеративные радиоприемники на транзисторах КП303

Регенеративные приемники, или приемники, использующие для увеличения чувствительности положительные обратные связи, в промышленных разработках не встречаются. Однако для освоения всевозможных вариантов реализации приемной техники можно рекомендовать ознакомиться с работой двух таких устройств конструкции И. Григорьева (рис. 5 и 6) [Рл 9/95-12; 10/95-12].

Рис. 5. Схема приемника для приема сигналов AM в диапазоне КВ, СВ и ДВ.

Приемник (рис. 5) предназначен для приема сигналов AM в диапазоне коротких, средних и длинных волн. Его чувствительность на частоте 20 МГц достигает 10 мкВ. Для сравнения: чувствительность наиболее совершенного приемника прямого усиления примерно в 100 раз ниже.

Рис. 6. Схема простого регенеративного радиоприемника на диапазоны частот 1,5. 40 МГц.

Приемник (рис. 6) способен работать в диапазоне 1,5. 40 МГц. Для диапазона 1,5. 3,7 МГц катушка L1 имеет индуктивность 23 мкГн и содержит 39 витков провода диаметром 0,5 мм на каркасе диаметром 20 мм при ширине намотки 30 мм. Катушка L2 имеет 10 витков такого же провода и намотана на этом же каркасе.

Для диапазона 3. 24 МГц катушка L1 индуктивностью 1,4 мкГн содержит 10 витков провода диаметром 2 мм, намотанного на каркасе диаметром 20 мм, при ширине намотки 40 мм. Катушка L2 имеет 3 витка с диаметром провода 1,0 мм.

В диапазоне 24. 40 МГц L1 (0,5 мкГн) содержит 5 витков, ширина намотки — 30 мм, a L2 имеет 2 витка. Рабочую точку приемников (рис. 5, 6) устанавливают потенциометром R4.

УКВ ЧМ радиоприемник на транзисторе ГТ311

Для приема сигналов ЧМ можно использовать УКВ приемники прямого преобразования с фазовой автоподстройкой частоты. Такие приемники содержат преобразователь частоты с совмещенным гетеродином, выполняющим одновременно функции синхродетектора.

Рис. 7. Схема УКВ ЧМ радиоприемника А. Захарова на диапазон частот 66. 74 МГц.

Входной контур устройства настроен на частоту приема, контур гетеродина — на частоту приема, деленную пополам. Преобразование сигнала происходит на второй гармонике гетеродина, поэтому промежуточная частота находится в звуковом диапазоне. Схема приемника А. Захарова показана на рис. 7 [Р 12/85-28]. Для диапазона частот 66. 74 МГц бескаркасные катушки с внутренним диаметром 5 мм и шагом намотки 1 мм содержат, соответственно, 6 витков с отводом от середины (И) и 20 витков (L2) провода ПЭВ-0,56 мм.

Простой приемник прямого усиления с рамочной антенной

Простой средневолновый радиоприемник прямого усиления, собранный по традиционной схеме Г. Шульгиным (рис. 8) имеет рамочную антенну [Р 12/81-49]. Она наматывается на заготовке: пластине из фанеры размерами 56x56x5 мм. Катушка индуктивности L1 (350 мкГн) имеет 39 витков провода ПЭВ-0,15 мм с отводом от 4 витка снизу (по схеме).

Рис. 8. Схема радиоприемника с рамочной антенной на СВ диапазон.

Простой радиоприемник с входным каскадом на полевом транзисторе

На рис. 9 показан простой радиоприемник Г. Шульги (без УНЧ) с входным каскадом на полевом транзисторе [Р 6/82-52]. Магнитную антенну и конденсатор переменной емкости используют от старого радиоприемника.

Рис. 9. Простой радиоприемник Г. Шульги.

Схема конвертера-преобразователя частоты FM диапазона

Конвертер-преобразователь частоты Э. Родионова, рис. 10, позволяет «переносить» сигналы из одной полосы частот в другую частотную область: с 88. 108 МГц на 66. 73 МГц [Рл 4/99-24].

Рис. 10. Схема конвертера с 88. 108 МГц на 66. 73 МГц.

Гетеродин (генератор) конвертора собран на транзисторе VT2 и работает на частоте примерно 30. 35 МГц. Катушка И выполнена из обмоточного провода длиной 40 см, намотанного на оправку диаметром 4 мм. Настройку конвертора производят растягиванием или сжатием витков катушки L1.

Входные цепи супергетеродина и приемника прямого преобразования

Наконец, на рис. 11 показана схема входной цепи простейшего супергетеродинного приемника, а на рис. 12 приемника с нулевой промежуточной частотой — приемника прямого преобразования.

Рис. 11. Схема конвертера В. Беседина.

Конвертер В. Беседина (рис. 11) «переносит» входной сигнал из полосы частот 2. 30 МГц на более низкую «промежуточную» частоту, например, 1 МГц [Р 4/95-19]. Если на диоды VD1 и VD2 подать сигнал частотой 0,5. 18 МГц от ГВЧ, то на выходе LC-фильтра L2C3 выделится сигнал, частота которого f3 равна разности частоты входного сигнала f1 и удвоенной частоты гетеродина f2: f3=f1-2f2 или Af3=Af1-2f2.

А если эти частоты кратны друг другу (f1=2f2), рис. 2, то к выходу устройства можно подключить УНЧ и принимать телеграфные сигналы и сигналы с однополосной модуляцией.

Рис. 12. Схема конвертера на транзисторах.

Заметим, что схема на рис. 12 легко преобразуется в схему на рис. 11 заменой транзисторов в диодном включении непосредственно диодами, и наоборот.

Чувствительность даже простых схем прямого преобразования может достигать 1 мкВ. Катушка L1 (рис. 11, 12) содержит 9 витков провода ПЭВ 0,51 мм, намотанных виток к витку на каркасе диаметром 10 мм. Отвод от 3-го витка снизу.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год.

  • PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
  • Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
  • Онлайн просмотрщик Gerber-файлов от PCBWay!

На Рис. 4 приведена схема регенеративного приемника из моей публикации Радиолюбитель, 1999, №3, с. 19-20. Схема специально модифицирована для работы в качестве регенеративного приемника УКВ диапазона. Просто первичным импульсом было обнаружение режима регенерации в сверхрегенеративном приемнике. А здесь сделан овер-киль в обратную сторону. Однако в этом нет никаких преимуществ. Разве, что лишний раз показать наличие взаимосвязи схем регенераторов и сверхрегенераторов. А также показать возможность двух различных режимов работы в одной схеме.

Судя по приведенным на схеме номиналам элементов схема модифицировалась и настраивалась специально для работы в сверхрегенеративном режиме. Ну что ж с этого и начинается большая творческая деятельность. Нужно только правильно сориентироваться.

Здравствуйте.А можете опубликовать схемку регенератора на 433мгц.

Хорошие схемы, особенно интересны УКВ приемники на одном транзисторе. Каким транзистором можно заменить транзистор ГТ311?

ГТ311А-И (1Т311А, Б, Г, К, Л) — германиевый транзистор с n-p-n структурой. Предельная рабочая частота — примерно 250. 600 МГц(в зависимости от буквы в конце).
В данных схемах можно попробовать заменить ГТ311 следующими транзисторами: КТ368, КТ603, КТ316, КТ3102(А,Б,В,Д).

Очень простые и есть на FM диапазон, то что нужно. Спасибо!

Ув. #root, обратите внимание на [Терещук Р.М. и др. (1989), С. 782]. С другой стороны, да: КТ315 по частоте слабоват, и годится лишь для УКВ-1.

Александр, схему приемника (рисунок 7) можно встретить во многих справочниках и журналах. Например:

В первом варианте автор предлагает выполнять настройку контуров на частоту латунными (или бронзовыми) сердечниками катушек индуктивности, во втором варианте уже предложено использовать подстроечные конденсаторы.

«. В первом варианте автор предлагает выполнять настройку контуров на частоту латунными (или бронзовыми) сердечниками катушек индуктивности, во втором варианте уже предложено использовать подстроечные конденсаторы.» — Спасибо, я про это забыл.

На какую частоту настроен контур C5L1? Можно ли объединить схемы рис. 1, 4?

Для #Юджина: хотелось собрать радиоприемник со следующим частотным планом: 144 МГц->136 кГц->fзв. А пока пойду, поищу в другом месте.

Простой FM-приемник на двух транзисторах и одной микросхеме.

Что такое FM-приемник? Радиоприемник — это электронное устройство, которое принимает радиоволны и преобразует информацию, переносимую ими, в полезную для восприятия человеком. Приемник использует электронные фильтры, чтобы отделить нужный сигнал радиочастоты от всех других сигналов, улавливаемых антенной, электронный усилитель для увеличения мощности сигнала для дальнейшей обработки, и, наконец, восстанавливает нужной информации посредством демодуляции.

Из радиоволн, FM является наиболее популярным. Частотная модуляция широко используется для FM-радиовещания. Преимущество частотной модуляции заключается в том, что она имеет большее отношение сигнал/шум и, следовательно, излучает радиочастотные помехи лучше, чем сигнал амплитудной модуляции равной мощности (AM). Звук из радиоприёмника мы слышим чище и насыщенней.

Частотные диапазоны FM

УКВ (УльтраКороткоВолновый) диапазон с ЧМ (Частотная Модуляция) по английски FM (Frequency Modulation) имеет длину от 10 м до 0,1 мм — это соответствует частотам от 30 МГц до 3000 ГГц.

Для приема вещательных радиостанций актуален сравнительно небольшой участок:
УКВ 64 — 75 МГц. Это наш советский диапазон. На нем много УКВ станций, но только в нашей стране.

Японский диапазон от 76 до 90МГц. В этом диапазоне ведется вещание в стране восходящего солнца.

FM — 88 — 108МГц. — это западный вариант. Большинство ныне продаваемых приемников обязательно работает именно в этом диапазоне. Часто сейчас приёмники принимают и наш совковый диапазон, и западный.

УКВ радиопередатчик имеет широкий канал — 200 кГц. Максимальная звуковая частота, передаваемая в FM, составляет 15 кГц по сравнению с 4,5 кГц в AM. Это позволяет передавать намного более широкий диапазон частот. Таким образом качество передачи FM значительно выше, чем АМ.

Теперь о приёмнике. Ниже представлена схема электроники для приемника FM вместе с его описанием работы.

Список компонентов

  • Микросхема: LM386
  • Транзисторы: T1 BF494, T2 BF495
  • Катушка L содержит 4 витка, Ф=0,7мм на оправке 4 мм.
  • Конденсаторы: C1 220nF
  • C2 2,2 нф
  • C 100 нф х 2 шт
  • C4,5 10 мкф (25 V)
  • C7 47 нФ
  • C8 220 мкф (25 В)
  • C9 100 мкф (25 V) х 2 шт
  • Сопротивления:
  • R 10 кОм х 2 шт
  • R3 1 кОм
  • R4 10 Ом
  • Переменное сопротивление 22кОм
  • Переменная емкость 22пф
  • Динамик 8 Ом
  • Выключатель
  • Антенна
  • Батарея 6-9В

Описание схемы FM приемника

Ниже, представлена схема простого FM-приемника. Минимум компонентов для приема местной FM станции.

Транзисторы (Т1,2), вместе с резистором 10к (R1), катушкой L, переменным конденсатором (VC)22pF составляют ВЧ генератор (Colpitts oscillator).

Резонансная частота этого генератора устанавливается триммером VC на частоту передающей станции, которую мы хотим принять. То есть, он должен быть настроен между 88 и 108 МГц FM диапазона.

Информационный сигнал, снимаемый с коллектора Т2 поступает на усилитель НЧ на LM386 через разделительный конденсатор (С1) 220nF и регулятор громкости VR на 22 кОма.

FM приемник принципиальная электрическая схема

Принципиальная электрическая схема FM приемника

Перестройка на другую станцию осуществляется изменением ёмкости переменного конденсатора 22 пФ. Если Вы используете какой-либо другой конденсатор, который имеет большую ёмкость, то попробуйте уменьшить количество витков катушки L чтобы настроиться на диапазон FM (88-108 МГц).

Катушка L имеет четыре витка эмалированного медного провода, диаметром 0,7 мм. Катушка наматывается на оправке диаметром 4 мм. Её можно намотать на любом цилиндрическом предмете (карандаш или ручка с диаметром 4 мм).

Если Вы хотите принимать сигнал станций УКВ диапазона (64-75 МГц), то нужно намотать 6 витков катушки или увеличить ёмкость переменного конденсатора.

Когда необходимое количество витков намотаете, катушка снимается с цилиндра и немного растягивается так, чтобы витки не касались друг друга.

Микросхема LM386 представляет собой НЧ аудио усилитель мощности. Он обеспечивает от 1 до 2 Вт, чего достаточно для любого малогабаритного динамика.

Антенна

Антенна используется, чтобы поймать высокочастотную волну. В качестве антенны Вы можете использовать телескопическую антенну любого неиспользуемого устройства. Хороший прием можно также получить с куска изолированной медной проволоки длинной около 60 см. Оптимальную длину медной проволоки можно найти экспериментально.

Дед клуб: Приёмник ретро своими руками.

 Самодельный приёмник всегда работает лучше. Его музыка слушается задушевнее, и даже новости и погода всегда радуют меня. Почему так? Не знаю.

  Поворот регулятора громкости, щелчок и вздрагивает силовой трансформатор. Несколько секунд стоит полная тишина. Наконец, у основания радиоламп разгораются красные точки, эти нити накала. Их уже хорошо видно в верхней части стеклянных колб. В полутёмной комнате оживает конструкция, напоминающая инопланетный город. Нарастающий шум в динамике забивается иностранной речью и музыкой. Как давно это было. Возможно, это будет завтра.

В приёмнике обязательно должна остаться лампа. Я сделаю на ней усилитель низкой частоты. Ламповое звучание должно остаться, оно несравнимо с другим звуком.

Желательно, чтобы какая то часть приёмника была выполнена по схеме прямого усиления, потому что это сама история, с таких конструкций начинали все радиолюбители, первоначально радиоприёмники собирались по этой схеме.  И обязательно должен быть диапазон средних волн, при своей предельной доступности в ночное и вечернее время на нём можно принимать станции из Европы. Конечно дальность на коротких волнах лучше, но не хочется всё усложнять. Так уж сложилось, что средние и короткие волны – это основной источник мобильной информации, который никогда не подводил меня.  На этих диапазонах я раньше узнал о Чернобыльской аварии и о событиях в Москве в 1991 году, когда завис УКВ диапазон, передавая по всем программам классическую музыку.

 Решено, будет средневолновый диапазон, сам тракт этого диапазона будет выполнен по схеме прямого усиления типа 3 — V — 2. На протяжение двух веков меня не покидает мечта сделать приёмник прямого усиления, работающий не хуже, чем приёмник супергетеродинного типа. С появлением некоторых современных материалов это стало возможно, хотя и трудоёмко, но последнее меня никогда не останавливало, именно в этом заключается творчество. Схема высокочастотной части будет сделана на транзисторах, а усилитель низкой частоты на комбинированной лампе (две лампы в одной колбе).

 Без высококачественных музыкальных программ с частотной модуляцией уже никак не обойтись. Поэтому обязательно будет диапазон FM (88 – 108)  или бывший отечественный диапазон УКВ. Для простоты можно использовать готовый супергетеродинный высокочастотный блок от карманного приёмника,  подключив выход его частотного детектора  к ламповому усилителю низкой частоты, но можно пойти и по трудному пути, решим по ходу.

 Таким образом, в одном корпусе получится средневолновый приёмник прямого усиления на транзисторах, супергетеродин FM диапазона, выполненный на микросхеме и общий ламповый усилитель звука. Транзисторы и микросхемы никто не увидит, в глаза будет бросаться одна только радиолампа, и, демонстрируя конструкцию, я буду говорить:

 — Вот, умели раньше делать, всего одна радиолампа, а сколько станций принимает! А звук — то какой! Только послушайте….

                              Приступаем к первой части проекта.

            Трёхкаскадный селективный усилитель высокой частоты.

                                                      Схема.

Особенность схемы – это наличие перестраиваемых контуров во всех трёх каскадах усиления высокой частоты. Здесь трёх секционный блок конденсатора переменной ёмкости из старой радиолы используется полностью. Но его всё равно не хватило на входной контур, и поэтому преселектор широкополосный, состоит из фильтра, сосредоточенной селекции, выполненный на ферритовом стержне, он же является магнитной антенной приёмника. Первоначально я хотел отказаться от магнитной антенны и использовать только внешнюю, как в старых конструкциях. Но на сегодня практика показала, что без магнитной антенны, которая обладает диаграммой направленности, а, следовательно, способна отсекать ненужные помехи, не обойтись. Проводной Интернет, зарядки сотовых телефонов, дешевенькие преобразователи напряжения других электронных устройств полностью «убивают» средневолновый диапазон своими излучениями на этих частотах.

 Каждый каскад работает в режиме, обеспечивающем устойчивый коэффициент усиления,  благодаря применению отрицательных обратных связей, каскодной схемой включения второго каскада, неполным включением контуров и наличием резисторов в коллекторах транзисторов, гасящих их усиление и уменьшающее взаимовлияние между ними в процессе настройки, а также раздельными дополнительными фильтрами по питанию. Опыт показывает, что многокаскадный перестраиваемый усилитель высокой частоты склонен к самовозбуждению, к неустойчивой работе, а поэтому приняты все меры, как я считаю, обеспечивающие усилителю нормальную работу.
Фото ферритового дросселя.
Конструктивно каждый каскад усилителя закрывается экраном, и каждая катушка выполнена в экране, а сам экран для неё выполнен в виде катушки, для подчёркивания стиля ретро.
Эскиз катушки в экране.
Внутри такого экрана расположен дроссель промышленного производства на ферритовом сердечнике, с индуктивностью 200 микрогенри.  У дросселей я отматывал половину витков, делал отвод и восстанавливал после этого катушку. Сама же магнитная антенна в настоящий момент нуждается в доработке, так как имеет большую неравномерность по диапазону (около 10 децибел). С ней приёмник работает лучше, чем с обычным полосовым фильтром на дискретных элементах и внешней антенной. Для проверки усилителя высокой частоты используется внешнее питание от 3 до 9 вольт. В качестве усилителя низкой частоты можно подключить усилитель на микросхеме TDA 7050, что в статье «Высокоомный телефон для детекторного приёмника».
Сразу получился приёмник 3 — V -1.

   Регулировка.

 Приёмник заработает сразу, но нуждается в небольшой регулировке. Настроившись на радиостанцию в верхней части диапазона, добиваемся максимальной громкости подстрочными конденсаторами, а внизу диапазона кусочки феррита фиксируем компаундом рядом с катушками по максимальной громкости приёма.

 Если приёмник работает неустойчиво, склонен к самовозбуждению, то необходимо увеличить номиналы резисторов R 5; 9;11 -13, или номинал конденсатора С13, или добавить такой конденсатор в следующие каскады.

 После регулировки измерил полосу пропускания приёмника по трем децибелам.  Внизу диапазона получилось 15 килогерц, вверху 70 килогерц. Чувствительность со входа от внешней антенны не хуже 200 микровольт и 20 микровольт по диапазону, плавно улучшается с ростом частоты, что соответствует приёмнику как третьего, так и высшего классов, согласно
ГОСТ 5651-64.

 Чтобы не расстраивать себя, решил не измерять селективность (избирательность) по соседнему каналу. Остроту ощущений оставил на полевые испытания. Решил просто удостовериться, как будут приниматься две мощные радиостанции:

 1. РТВ – Подмосковье 846 кГц, 75 кВт, в 40 км от места испытания.

 2. Радио России 873 кГц, 250 кВт, более 100 км.

Ведь разнос между ними составляет всего 26 кГц. Первая радиостанция слушается отлично, нет пролазов соседней станции. При прослушивании второй радиостанции – оценка на четыре, если прислушаться, то слышны пролазы от первой. Это самое неприятное место во всём приёмнике.

 Уверенно принимается «Радио Свобода» с мощность передатчика 20 кВт, находящаяся более 130 км от места. К вечеру диапазон оживает, принимаются радиостанции из Украины и Беларуси.

 Настройка на радиостанции качественно отличается от супергетеродинных приёмников, так как отсутствуют шумы между станциями. Если включенный приёмник не настроен на станцию, то складывается впечатление, что он не работает.

 Зачем я всё это сделал, сам не знаю. Просто у меня теперь есть радиоприёмник в одном единственном экземпляре, с неповторимой конструкцией, с душевным звучанием, с воспоминаниями по детству и юности.

        Продолжение следует, предстоит собрать еще ламповый усилитель.


Часть фотографий, отображающих процесс изготовления, размещена в конце статьи
                            «Соревнование между приёмниками — ветеранами»
.
                             Дополнение. Сентябрь 2012 год.

Магнитная антенна на ферритовом стержне.

 С этим полосовым фильтром сосредоточенной селекции, выполненным на ферритовом стержне, магнитная антенна более эффективна. Особенно это заметно в городе, где много помех. Частотная характеристика из трёх резонансных контуров в диапазоне частот средних волн, хотя и имеет большую неравномерность в полосе пропускания, но хорошо подавляет помехи вне диапазона.  Без внешней антенны приёмник берёт радиостанции из ближнего зарубежья.

Антенна магнитная на ферритовом стержне.
Окончательная схема ВЧ части приёмника прямого усиления.
Т1 — Т4  — 3-х каскадный усилитель высокой частоты (УВЧ).
Т-5 — детектор на транзисторе.
Дальше не буду усложнять.Другое дело диапазон FM!     Смотрите статью:

Сделайте проект Создайте свой собственный Micro FM-передатчик

Автор: Шон Майкл Рэган.
Make Projects

Этот проект электроники основан на схеме, созданной мультимедийным художником Тетсуо Когава. Через 1/4-дюймовое гнездо для наушников требуется аудиовход без дополнительных антенных подключений для передачи FM-радиосигнала на расстояние около 30 футов.

Стандартная модель (простейший FM-передатчик) немного сложнее, так как включает в себя подстроечный конденсатор для регулировки частоты передачи, может питаться от батареи 9 В и использует медную катушку, повернутую вручную.

Я решил использовать детали печатной платы из старого комплекта Sonodrome. Схема проста и также может быть построена на монтажной плате или на панели. Если вы хотите протравить свою собственную доску, посетите Bay Area Circuits.

Необходимые инструменты:

Сверло 3/8 «
Источник аудиосигнала с выходом для фонокорректора 1/4″
Болт или крепежный винт, резьба 1 / 4-20 для использования в качестве оправки при формировании катушки.
FM-радио
Третья рука
Плоскогубцы
Резаки
Маленькая отвертка для подстроечного конденсатора.
Бокорезы
Паяльник
Канифольный припой с сердечником
Кусачки / стриппер
Ручная электрическая дрель
Пузырьковая пленка (квадрат 6 дюймов)
Двусторонняя лента из вспененного материала (1,5 дюйма)
Корпус: стекло, дерево или пластик (шахта была утилизирована из благотворительного фонда). магазин цифровых часов, желейная банка тоже отлично работает!)

Список деталей:

Медный провод (4 «), эмалированный, сплошной, 19 AWG или 20 AWG
1/4″ TRS jack, (phono jack) Используются только подключения наконечника и экрана.
Зажимы держателя аккумулятора, 9 В, с 4-дюймовыми выводами
Печатная плата, купленная или самодельная, либо с использованием перфорированной платы и перемычек
Батарея 9 В
Подстроечный конденсатор, 20 пФ
10 пФ Керамический конденсатор
2 0.01 мкФ Керамический конденсатор
Кремниевый транзистор NPN, BC337
1 мкФ Электролитический конденсатор
470 Ом Металлопленочный резистор
Металлопленочный резистор 10 кОм
Металлопленочный резистор 27 кОм
Многожильный соединительный провод (8 дюймов), 24 AWG
Двусторонняя лента из вспененного материала (1,5 дюйма)

Шаг 1. Подготовьте корпус


Корпус FM-передатчика
Просверлить монтажные отверстия в корпусе
  • Разберите свой чемодан.
  • Отметьте и просверлите отверстие 3/8 дюйма в подходящем месте для домкрата TRS.
  • На этом этапе вам нужно просверлить монтажные отверстия для переключателя питания и / или разъема питания, если вы решите использовать внешний источник питания.

    Шаг 2: Подготовьте домкрат


  • Из двух 4-дюймовых кусков соединительного провода 24 AWG зачистите примерно 1/2 дюйма с каждого конца и олово.
  • Припаяйте один конец одного вывода к передней ножке разъема TRS 1/4 «, а один конец другого вывода к задней ножке.

    • Шаг 3: Сформируйте катушку


    Используйте винт для формирования катушки
    Формованная катушка
  • Возьмите около 4 дюймов эмалированного медного провода 19 AWG и намотайте не менее четырех витков на резьбу болта 1 / 4-20 или крепежного винта.
  • Чтобы вывернуть винт, поверните его против часовой стрелки.
  • Всего в катушке должно быть четыре витка. Согните две ножки вниз, как показано, и закрепите их примерно на 1 дюйм длиной.
  • Монтажные отверстия для ножек катушки должны находиться на расстоянии 12 мм друг от друга на поверхности печатной платы. Процесс установки катушки на плату должен растягиваться. до нужной длины, но вам, возможно, придется немного подправить его плоскогубцами или отверткой, чтобы убедиться, что скорость наматывания ровная между двумя ножками.

    Шаг 4: Установите компоненты


    Схема сборки
    Сборка компонентов
  • Согните и вставьте выводы компонентов в правильные отверстия на печатной плате.
  • Проверьте правильность ориентации электролитический конденсатор и провода.

    Примечание: Согните выводы на стороне пайки платы, чтобы временно закрепить их на месте, и закрепите их примерно на 1/4 дюйма, чтобы освободить место для пайки.

    Шаг 5: Пайка компонентов вместе



    Чтобы подготовиться к пайке,
  • Закрепите печатную плату следом вверх на руке помощи.
  • Флюсируйте, нагрейте и припаяйте каждый вывод на место.
  • После того, как припой остынет, обрежьте выступающие выводы боковыми или концевыми кусачками.

    Примечание: Обязательно обеспечьте хорошую вентиляцию и избегайте вдыхания дыма при пайке.

    Шаг 6: Установите печатную плату


    Паяные компоненты
    Установите печатную плату в корпус
  • Детали монтажа зависят от выбранного вами корпуса. (Метод ленты из пеноматериала отлично работал с моим утилизированным корпусом часов, но ваш пробег может отличаться).
  • Прикрепите полоску двусторонней ленты из вспененного материала к невыразительным углам печатной платы со стороны проводника.
  • Не наклеивайте ленту прямо на следы, иначе вы можете повредить их, если вам когда-нибудь придется удалить ленту.
  • Снимите защитную пленку с полос из пеноматериала на печатной плате.

    Шаг 7: Настройте схему



    Чтобы отрегулировать конденсатор,
  • Подключите новую батарею 9 В к зажиму для батареи, а аудиосигнал — к разъему TRS. Я использовал разъем для наушников своего ноутбука в качестве источника звука.
  • Включите FM-радио и ищите свой сигнал. Сначала он может быть довольно статичным и шумным, но я обнаружил, что у меня частота около 99,8 МГц.
  • Пока ваш сигнал не будет громким и четким, используйте небольшую отвертку для регулировки подстроечного конденсатора.

    Шаг 8: Окончательная сборка


    Установка фонокорректора
    Оберните аккумулятор пузырчатой ​​пленкой для обивки
  • Снимите шайбу и гайку с фонокорректора и проденьте их изнутри корпуса через отверстие, просверленное на шаге 1.
  • Для фиксации домкрата наденьте шайбу на резьбу и затяните гайку снаружи корпуса. Пальцы — это нормально.
  • Присоедините батарею 9 В к зажиму, протрите ее куском пузырчатой ​​пленки и поместите в футляр перед герметизацией.
  • Я собираюсь модифицировать свой передатчик с разъемом для внешнего регулируемого источника питания. Вы можете сделать то же самое или хотя бы добавить переключатель питания между батареей и платой.

    Шаг 9: Используйте это!



    Снова включите радио, поднимите его и уходите от скамейки, пока сигнал не пропадет.Мой был громким и чистым примерно до 30 минут.

    Примечание: В зависимости от того, где вы живете, использование такого FM-передатчика очень малого радиуса действия без лицензии может противоречить применимым законам и / или постановлениям. Обязательно внимательно изучите его перед тем, как включить его, и будьте осторожны, если сомневаетесь.

    • Простой проект FM-радиоприемника

    Ваш «FM-приемник» в лучшем случае является AM-приемником.

    Должно быть возможно построить AM-приемник на макетной плате.Коммерческие радиовещательные AM-станции в США работают на частотах от 560 килогерц до 1,695 мегагерц. Это достаточно мало, чтобы можно было ожидать, что схема будет работать на макетной плате.

    Коммерческое FM-вещание в США составляет от 88 мегагерц до 108 мегагерц. Это значит, что намного выше, чем , чтобы работать на макетной плате. Отдельные ряды выводов действуют как индукторы на этих частотах, а ряды действуют как конденсаторы, соединяющие их. (То есть контакты в ряду, которые соединены вместе, будут действовать как разомкнутая цепь на высоких частотах, а соседние ряды будут действовать так, как будто они закорочены вместе.)

    88 МГц — это слишком много.

    Ваша схема не похожа ни на один типичный AM-приемник, который я когда-либо видел, и не похож на FM-приемник.

    Лучше всего купить комплект (тот, который имеет хороший набор инструкций, а также объясняет теорию, лежащую в основе радио и схемы приема).

    Как вариант, найдите описание проекта, которое включает хорошее объяснение и список деталей. Приобрести ровно деталей, рекомендованных автором.

    В любом случае точно следуйте инструкциям. Многие схемы AM-приемника просты (несколько компонентов, несколько соединений) в сборке, но сложны в использовании (установка, настройка, размещение антенны и т. Д.)

    Если это видео, за которым вы следили, то, вероятно, оно будет работать, если оно будет правильно построено и настроено. Это не значит, что это будет легко. Это также не означает, что вы можете построить его на макете.

    Эта цепь будет дергаться (очень чувствительна к присутствию других объектов поблизости) и очень чувствительна к паразитной емкости и индуктивности.

    Конденсаторы и катушки индуктивности, используемые в схеме, имеют значения, близкие к емкости между строками на макетной плате и индуктивности в строках. Будет практически невозможно настроить его на нужную частоту — если он вообще может работать. И это игнорирует индуктивность ваших длинных проводов.

    Если вы хотите построить эту схему, то вам абсолютно необходимо, , построить ее, как показано и описано. Это означает вплоть до размера монтажной платы и размещения компонентов.Придется спаять их вместе.

    Никакой другой способ построения этой схемы не будет работать должным образом. Это не настоящий FM-демодулятор, и он не использует типичный радиоприемник или усилитель.

    Катушка, которую вы сделали, полностью потеряла форму. У него не будет индуктивности, близкой к предполагаемой.

    Моей первой работой в области электроники была настройка фильтра нижних частот на выходе радиопередатчиков мощностью 25 Вт. Они были «настроены» путем растягивания (или сжатия) катушек в фильтре.Используемые катушки были примерно того же размера, что и для схемы, которую вы пытаетесь построить. Катушка такой же формы, как ваша, испортила бы настройку до такой степени, что ее было бы легче заменить, чем настраивать.

    Бесплатный тарифный план FM-передатчика | Создайте FM-передатчик

    Миниатюрный FM-передатчик

    Научитесь создавать свой собственный мини-FM-передатчик комплименты Института Кливленда электроники.

    Этот забавный проект покажет вам, как построить миниатюрное вещательное устройство, которое может передавать аудиосигнал на расстояние до четверти мили на любой FM-приемник. Легко сборка и хороший опыт обучения, а главное — это бесплатно!

    Этот проект был написан одним из инструкторов CIE. Он служит практическим инструмент обучения для наших студентов или всех, кто интересуется электроникой поиск проблемы.

    Имея радиус действия до четверти мили, он отлично подходит для системы безопасности дома. устройство для наблюдения за ребенком или просто гаджет для прослушивания, который можно разместить где угодно!

    C4 — небольшой подстроечный конденсатор с винтовой регулировкой. Настройте свой FM-приемник на чистое, пустое пространство. Затем с помощью токонепроводящего инструмента отрегулируйте этот конденсатор на самый четкий прием.Хотя этот передатчик предназначен для FM диапазон вещания, его можно настроить на 2 метра и другие диапазоны VHF, изменив значения C4 и L1.

    Крупным планом

    L1 — это 9 витков сплошной проволоки № 22 (с воздушной намоткой) диаметром 1/4 дюйма. Использовать Болт диаметром 1/4 дюйма и намотайте проволоку на резьбу.После установки катушки, отверните болт.

    C1, C2, C3 и C5 представляют собой конденсаторы керамического типа, предпочтительно npo (малошумящие) или эквивалент. Однако вы можете использовать любой тип, который у вас есть, но не используйте электролитические или танталовые конденсаторы.

    Для Q1 и Q2 использовался транзистор 2N3904. 2N3904 — универсальный кремниевый биполярный транзистор NPN, используемый для коммутации и усилителя.Однако вы можете заменить 2N3904 на 2N2222 или 2N3906, они также транзисторы общего назначения.

    Назад

    Антенна имеет длину от 8 до 18 дюймов для любого типа провода.

    Старайтесь, чтобы все провода были как можно короче, чтобы избежать паразитной емкости.

    Детали передатчика:

    Резистор R1, R4, R6 10K
    Резистор R2 1Meg
    Резистор R3 100К
    R5 резистор 100 Ом
    Резистор R7 1K
    С1, С2 0.Конденсатор 1 мкФ
    C3 0,01 мкФ конденсатор
    С4 5 — конденсатор переменной емкости 30 пФ
    Конденсатор C5 4.7pf
    Q1, Q2 2N3904 транзистор
    L1 9 витков калибра №22
    Микрофон Electret Mic
    Печатная плата
    Battery Clip

    Приобрести эти детали можно в любом магазине электроники.

    2 НОВЫЕ программы сертификации

    Кливлендский институт электроники создал два курса, которые подготовят студентов для карьеры в двух растущих областях: Автоматизация / Робототехника и компьютерная безопасность.

    Студенты получают высшее образование с сильными навыками решения проблем и аналитическими навыками, необходимыми для разрабатывать новое оборудование и программное обеспечение системы.

    Курсы дистанционного обучения

    Книжный магазин CIE предлагает множество доступных и удобных программ дистанционного обучения. которые идеально подходят для любителей.

    Они отлично подходят для того, чтобы поддерживать ваше резюме в соответствии с новейшими технологиями, обновите свои навыки устранения неполадок или просто изучите новую область интересов.

    НОВИНКА! DVD-курс по цифровой электронике с лабораторной работой

    Учитесь дома и узнавайте о цифровой электронике с помощью 12 уроков на DVD и лабораторных упражнений. Учить больше!

    НОВИНКА! Курс по ремонту iPhone

    Учитесь дома и учитесь ремонтировать iDevices, такие как iPhone, iPad и iPod.Учить больше!

    Дополнительные курсы дистанционного обучения: .

    Базовая электроника AC / DC — $ 275
    39 уроков с практическими занятиями.

    Схемотехника с NI Multisim — $ 225
    11 уроков с лаб.

    Электрические схемы с лабораторией — 275
    долларов 20 уроков с практическими занятиями по изготовлению схем в лаборатории.

    Подготовка к экзамену FCC — 49
    долларов 19 уроков на компакт-диске, подготовка к работе с GROL и многое другое!

    Дизайн печатной платы — $ 150
    4 урока с практическими занятиями.Изучите компоновку печатной платы.

    Введение в мультиметры — $ 195
    4 урока с практическими занятиями. В комплекте 2 мультиметра и паяльник.

    Промышленная электроника

    Компьютер Технологии

    Автомобильная промышленность и малые двигатели

    Инструмент Наборы

    шт. Диагностика

    Не умеете паять?

    Научитесь паять с нашими дистанционное обучение микрокурсу пайки с лабораторией.Полный курс 95 $.

    Щелкните здесь, чтобы записаться на микрокурс по пайке.

    Или вы можете записаться в нашу Вводный Курс электроники — Курс 1Б. После завершения всех 93 уроков и лабораторных работ у вас будет прочный фундамент в области электронных технологий, и вы получите диплом CIE, подтверждающий это.

    CIE — это школа дистанционного обучения, которая готовит технических специалистов. с нашими запатентованными уроками и лабораториями на протяжении восьмидесяти лет.У CIE есть программы, которые охватывают поиск и устранение неисправностей электроники, компьютерные технологии, беспроводную связь и сети.

    Программы CIE включают в себя как теоретические, так и практические занятия, которые дадут вам навыки и уверенность, необходимые для начала новой карьеры или продвижения в той, которую вы уже есть.

    Нажмите здесь, чтобы полный список курсов CIE.

    Запросите БЕСПЛАТНЫЙ курс CIE Каталог!

    Электронная схема простейшего FM-передатчика

    DIY

    Простая электронная схема передатчика DIY FM

    Это простейшая схема FM-передатчика, которую я построил для образовательных целей. многие «простые передатчики» (большинство передатчиков в Интернете утверждают, что они простые, но многие из них не работают) в Интернете не будут работать, поскольку эти схемы плохо спроектированы.

    В прошлом я построил около 100 передатчиков, и большинство из них вышло из строя, за исключением нескольких. Этот работает, потому что его конструкция проста и надежна. Эта схема предназначена для тех, кто построил много FM-передатчиков без каких-либо признаков работы

    Что такое FM-передатчик?

    предупреждение, строительство и использование FM-передатчика может быть нарушением закона в зависимости от вашей страны, хотя передатчики ближнего действия ниже 1 км или 500 мВт могут быть законными в зависимости от вашей страны




    FM-передатчик — это схема / устройство для передачи радиосигналов на FM-радиоприемник по воздуху (без проводов).Вход (аудио) на FM-передатчик может подаваться с помощью микрофона или с выхода вашего музыкального плеера для передачи, а передаваемый вами сигнал может приниматься с помощью FM-радио. У FM-ПЕРЕДАТЧИКОВ много преимуществ:

    1. Вы можете передавать аудио в другую комнату / этаж вашего дома без использования каких-либо проводов, то есть по беспроводной сети, я имею в виду
    2. Вы можете передавать свой голос, если вы использовали микрофон в цепи
    3. Вам не нужно создавать приемник для приема передаваемого звука, поскольку для приема вашего голоса / звука можно использовать любое стандартное FM-радио и многие другие

    Построение схемы

    Эта схема может передавать звук на расстояние около 50 метров, если вы использовали транзистор 2n3904 и увеличили напряжение питания до 6 В, и хороший диапазон может быть покрыт, если используется транзистор S8050 с питанием 9 В

    Принципиальная схема

    Необходимые компоненты

    1. R1 — резистор 47К
    2. R2 — резистор 100 Ом
    3. C1 — 22n неполяризованный конденсатор
    4. C2 — 1n неполяризованный конденсатор
    5. С3 — 4.7pf неполяризованный конденсатор
    6. c4 — 22n неполяризованный конденсатор
    7. T1 — Транзистор BC547 (ближний), 2N3904 (средний диапазон, рекомендуется), S8050 (дальний)
    8. VC1 — 22pf Переменный подстроечный конденсатор (подстроечный конденсатор)
    9. L1 — Индуктор Aircore, 6 оборотов на формирователе диаметром 3 мм, например, намотка через стержень для ручки.
    10. Антенна — провод короткой длины
    11. Батарея 3 В (использовать только батарею)
    12. Печатная плата или плата хорошего качества.(макеты могут не работать)

    После того, как сборка будет завершена, запитать схему от батареи 3 В и правильно подключить любой источник звука к контакту «аудиовход», установить FM-радио на расстоянии не менее 3 метров. Начните настраивать радио и настраивать VC1 одновременно, пока вы не получите передаваемый звук, если вы слышите звук, тогда все готово !.

    Банкноты

    Используйте правильные компоненты значения

    Если передаваемый звук слишком громкий и нечеткий, добавьте резистор 100 кОм или 1 мегаом на вывод аудиовхода, значение этого резистора зависит от мощности вашего аудиосигнала, и его следует выбирать, пока вы не получите очень четкий голос.

    Схема проверена и нарисована мною. комментарии приветствуются

    Простой и мощный F.M. Приемник — Электроника Проект

    Простой и мощный F.M. Приемник

    Связь в F.M. ремешок прост, дешевле и имеет гораздо больше преимуществ. Как мы уже публиковали, Simple F.M. схема передатчика в предыдущей статье. Вот принципиальная схема с описанием Powerful F.M. приемник, использующий одну микросхему для приема частотного диапазона от 88 МГц до 108 МГц в F.Группа М. Вы также можете использовать F.M. Схема приемника в магнитоле, магнитофоне, стереосистеме и т. д.

    Описание схемы простой и мощный F.M. приемник

    С помощью описанной здесь схемы (приемник F.M.) можно легко получить сигнал F.M. сигнал и построен на IC TEA5591 (IC 1 ). Передано F.M. Р.Ф. сигнал принимается телескопической антенной и подается на вывод 2 микросхемы IC 1 проходит через полосовой фильтр, состоящий из катушки L 2 и конденсатора C 4 .Р.Ф. сигнал, подаваемый на IC 1 , усиливается и настраивается с помощью конденсаторов C 9 , C 13 и катушки L 1 . Катушка L 3 с конденсаторами C 8 и C 14 сконфигурирована как генератор, и ее выход подается на контакты 22 и 23 IC 1 для получения частоты ПЧ путем смешивания с настроенным R.F. частота. Настроенная частота ПЧ 10,7 МГц получается от усилителя, состоящего из катушки L 4 и конденсаторов C 10 и C 11 .Керамический фильтр XT 1 и XT 2 используется для фильтрации частоты ПЧ и подается на вывод 4 IC 1 . Ступень внутреннего детектора используется для обнаружения F.M. сигнал. Наконец, выход из F.M. ресивер получается от пина 11 и подается на каскад звукового усилителя.

    ПЕРЕЧЕНЬ ДЕТАЛЕЙ

    Резистор (полностью ¼-ватт, ± 5% углерода)

    R 1 = 820 Ом

    Конденсаторы

    C 1 , C 2 = 4,7 мкФ / 35В

    C 3 , C 5 = 470 PF

    C 4 = 22 PF

    C 6 = 0.02 мкФ

    C 7 , C 10 = 0,01 мкФ

    C 8 , C 9 = 27 PF

    C 11 = 47 KPF

    C 12 = 220

    VC 1 = 22 PF

    VC 2 = 39 PF

    Полупроводники

    IC 1 = TEA5591

    D 1 = 1N4007

    9494
    L494 Разное
    = 3 оборота на любом карандаше; Провод 21 калибра

    L 2 = 5 витков на любом карандаше; Провод 21 калибра

    L 4 = F.M. I.F.T.

    XT 1 , XT 2 = 10,7 МГц

    Антенна

    Связанный проект

    1. Bass Booster повышает частоту биений, не влияя на высокие частоты музыки
    2. Signal Booster Short Wave Radio старый вентильный радиоприемник в приемник блока питания
    3. Мир Walky-Talky 1-й проверенный проект Walky-Talky без использования катушки.
    4. Простой FM-передатчик Бесшумная передача F.M. сигнал в широком диапазоне до 100 M с использованием только одного транзистора
    5. Усилитель Hi-Fi мощностью 70/40 Вт лучший в мире усилитель Hi-Fi, возможно, вам никогда не придется заменять на лучший
    «Walky-Talky без использования катушки индуктивности или катушки

    Лучшие шаги для создания собственной FM-станции Подключение к мобильному телефону

    Многие из нас любят настраиваться на любимый диапазон FM-радиостанции, чтобы слушать новости, информацию, музыку и другие программы, связанные с медиа.Часто мы удивляем ближайшее сообщество, давая им возможность узнать удивительную информацию. Пришло время начать и распространять свое радио среди своих близких, создавая и спроектировав его своими руками по более низкой цене.

    Эта концепция построения встроенного радиопередатчика не только дает персонализированную FM-станцию, но также позволяет вам изучить некоторые технические концепции, лежащие в ее основе. Этот передатчик разработан с использованием основных электронных компонентов, таких как резисторы, транзисторы и конденсаторы, что делает всю систему очень рентабельной.

    Пошаговая процедура этой концепции здания FM поможет вам сделать это профессионально. И вы можете подключить к этой системе микрофон для прослушивания или медиаплееры, такие как MP3 и другие аудиосистемы, для воспроизведения определенных песен. Мы надеемся, что эта инфографика, безусловно, даст вам практический опыт создания FM, а также высмеивает ближайшее к вам сообщество.

    Примечание: Эта концепция построения FM-передатчика предназначена только для студентов и любителей для проектирования схем и не предназначена для коммерческих целей.Для строительства FM-станции коммерческого и дальнего радиуса действия должны быть соблюдены сроки и условия с точки зрения частоты, лицензии и т. Д., А также типа информации, не охватываемой данной инфографической темой в этой группе.

    8 шагов по созданию собственной FM-станции для подключения к мобильному телефону

    1). Получите идею проекта и проанализируйте ее реализацию

    Мы собираемся построить FM-передатчик малого радиуса действия, чтобы узнать о вещании на FM-станциях, а также позволить группе людей слушать вашу информацию или любые другие аудиопесни.

    2). Выберите необходимые компоненты

    Выберите компоненты в соответствии со списком компонентов, приведенным ниже, чтобы построить принципиальную схему. 10K Конденсатор C1 2.2 / 50В Резистор R4 4K7 Конденсатор C2 1KPF Резистор R5 82E Конденсатор C3 10Pf Резистор 1KPF Резистор R7 22E Конденсатор C5 10PF Катушка индуктивности L1 4 витка + 1T Конденсатор C6 Конденсатор C6 L2 1KPP 15PF Катушка индуктивности L3 7Turn Конденсатор C8 1KPF Индуктор L4 5Turn Конденсатор C3 Конденсатор C11 15PF TR1 (подстроечный резистор) 22F Антенна Yagi или Stick TR2 22PF Разъем 4 Нарисуйте принципиальную схему

    Нарисуйте электрическую схему, используя необходимые компоненты.

    Установите компоненты на макетную плату или печатную плату

    Закрепите резисторы, конденсаторы, катушки индуктивности и другие компоненты в подходящем месте, следуя принципиальной схеме, а затем используйте гнездо динамика для подключения музыкальной системы или телевизора, или иначе микрофон для передачи записанного звука. Затем включите питание от аккумулятора.

    Подключение аудиосистемы

    Начните произносить звуковое сообщение через микрофон или подключите аудиосистему, например, телевизор / музыкальный проигрыватель, через аудиоразъем.

    Включите FM-приемник на мобильном телефоне или любой другой FM-приемник.

    Откройте приложение FM-приемника на своем мобильном телефоне или любом другом FM-приемнике, а затем настройте диапазон FM.

    Настройте схему

    Отрегулируйте частоту, регулируя переменный конденсатор, чтобы получить диапазон между 88–106 МГц с помощью отвертки, пока вы не услышите четко передаваемый звук на FM-приемнике.

    Сделайте вашу FM-станцию ​​известной для закрытой группы

    Если вы хотите, чтобы эта FM-станция была доступна для использования вашей ближайшей группой, то разрешите им включить свои FM-приемники на диапазон или частоту вашей FM-станции.Вы можете покрыть расстояние до 5 км, если используется антенна Yagi UDA, и до 200 м, если это антенна стержневого типа.

    Вставьте это изображение на свой сайт (скопируйте код ниже):

    Предоставлено: Elprocus

    Электронные схемы модулятора

    Усилитель FM-передатчика 1 Вт — это усилитель FM-передатчика 1 Вт с хорошей конструкцией, который можно использовать для усиления радиосигнала в диапазоне 88108 МГц. Это очень чувствительно, если вы используете хорошие транзисторы, триммеры и катушки усилителя мощности RF. Он имеет коэффициент усиления мощности от 9 до 12 дБ (от 9 до 15 раз). При входной мощности 0.1 Вт на выходе будет 1 Вт. Вы должны выбрать транзистор T1 в зависимости от подаваемого напряжения. Если у вас блок питания 12 В, используйте транзисторы типа: 2N4427, KT920A, KT934A, KT904, BLX65, 2SC1970, BLY87. При питании от 18 до 24 В необходимо использовать транзисторы типа: 2N3866, 2N3553, KT922A, BLY91, BLX92A. Вы можете использовать 2N2219 на 12 В, но вы получите максимальную выходную мощность 0,4 Вт. __

    Четырехступенчатый FM-передатчик мощностью 1 Вт — В этой схеме FM-передатчика используются четыре радиочастотных каскада: УКВ-генератор на транзисторе BF494 (T1), предусилитель на транзисторе BF200 (T2), драйвер на транзисторе 2N2219 (T3) и Усилитель мощности построен на транзисторе 2N3866 (Т4).К входу автогенератора подключен конденсаторный микрофон. __ Дизайн П. Мариан

    Передатчик FM-вещания с ФАПЧ мощностью 1 Вт — это передатчик FM-вещания с ФАПЧ мощностью 1 Вт. Выходная мощность ВЧ варьируется от 500 мВт до 1,2 Вт в зависимости от выбранной частоты и используемого выходного ВЧ транзистора. Motorola 2N4427 вроде всегда работает хорошо. В передатчике используется ГУН CMOS PLL, предотвращающий дрейф частоты. Частота выбирается с помощью DIP-переключателей. Передатчик питается от источника постоянного тока 12 В, а также может питаться от аккумулятора.__

    Передатчик мощности QRP 1 Вт — Передатчик QRP мощностью 1 Вт 20 м с VXO. Это хороший передатчик QRP, который можно использовать в сочетании с одним из простых приемников. Обычно эти конструкции имеют только два транзистора: один — генератор X-tal, а второй — оконечный усилитель. Хорошим примером является моя первая установка QRP, которая также описана где-то на этом сайте. Здесь VXO (Variabele X-tal Oscillator) имеет диапазон настройки 16 кГц. Этот VXO снабжен дополнительным каскадом драйвера для лучшей стабильности частоты, а вместо вариабельного конденсатора используется варикап-диод.Добавлен дополнительный транзистор для управления передатчиком с низким током переключения. Что вы можете сделать с таким простым 1-ваттным передатчиком мощности QRP. Это настоящий маломощный передатчик, поэтому не ожидайте, что вы сможете делать с ним все, но когда условия нормальные, вы можете легко провести много QSO в течение одного дня со станциями на расстоянии до 2000 км с простой перевернутой V-образной дипольной антенной! Из Европы я даже проводил QSO через океан! __

    ВЧ-усилитель мощностью 1 Вт — это универсальный ВЧ-усилитель класса C мощностью 1 Вт, который идеально подходит для маломощных FM-передатчиков.Для достижения выходной мощности 1 Вт входная мощность должна быть не менее 100 мВт. Рекомендуется заключить усилитель в металлический корпус. __

    FM-передатчик 1,5 В — только схема, описание схемы не включено __

    FM-передатчик мощностью 1,5 Вт — Здесь представлен FM-передатчик мощностью 1,5 Вт. Передатчик — это установка, в которой электрические колебания генерируются антенной по мере того, как излучаются радиоволны. Хотя существует множество каналов с точки зрения размера, применения и частоты, каждый передатчик представляет собой осциллятор (обычно управляемый кристаллом), который электрический кайф, носитель, с электричеством постоянной частоты.За этим следует одна или несколько настроенных колебательных цепей каскадов селективного усилителя, которые обычно производятся с умножением частоты. Модуляция может происходить при низкой мощности, и даже усиление модулированного сигнала до мощности, необходимой для достижения. Модуляция также может происходить при высокой мощности. когда несущий сигнал и отдельно усиленный. __

    1,5 В Работающий от батарейки FM-передатчик ретрансляции — эта реализация адаптирована для ретрансляции выходного сигнала проигрывателя компакт-дисков, телевизионного или радиоприемника.Я использую его, чтобы перемещаться по дому и слушать любимые программы, не мешая другим. Я обнаружил, что внутри дома и в доме я могу добраться на расстояние от 10 до 20 метров __ Дизайн Ричарда Кэпелса

    1,5 В FM-передатчик — Задача этого 1,5-вольтового FM-передатчика состоит в том, чтобы предоставить простое решение маломощного передатчика для трансляции звука из различных источников звука. Этот передатчик принимает стерео вход через два резистора 470K. Поскольку на входе нет регулятора уровня звука, уровень звука на выходе из источника необходимо отрегулировать.Или вы можете просто добавить 10k в качестве регулятора входного уровня. Частота передатчика, как построено, настраивается путем расширения или сжатия катушки до желаемой частоты, и катушка может быть приклеена. Если вы хотите сделать такой, который можно настраивать, может быть проще всего уменьшить емкость конденсатора 18 пФ и установить небольшой подстроечный конденсатор параллельно катушке индуктивности (через конденсатор уменьшенной емкости). Конденсаторы с переменным напряжением были бы хорошей альтернативой механическому конденсатору с переменным напряжением, но они не предлагают большого диапазона настройки с 1.Источник питания 5В. __

    100-метровый FM-передатчик с простой схемой — это очень интересный и простой FM-передатчик, используемый для передачи звука в широком диапазоне до 100 м с использованием только одного транзистора. Вся схема FM-передатчика разделена на три основных каскада: генератор, модулятор и усилитель. Частота передачи 88-108 МГц генерируется регулировкой VC1. Входной аудиосигнал, генерируемый микрофоном, преобразуется в электрический сигнал и подается на базу транзистора T1.Транзистор Т1 используется как генератор, который генерирует частоту 88-108 МГц. Частота колебаний зависит от значений R2, C2, L2 и L3. Звук, передаваемый из цепи FM-передатчика, можно принимать стандартным FM-приемником. __

    ЧМ-усилитель мощностью 100 Вт — этот усилитель мощности оснащен биполярным транзистором, известным MRF317. Как и во многих случаях применения FM-усилителей, силовой транзистор имеет смещение класса C. Все импедансные цепи (вход и выход) были определены с использованием __ Designed by Michel P

    Проект FM-передатчика

    10 мВт. Этот тип печатной платы выполнен в том же стиле, что и FM-передатчик мощностью 7 Вт.Взгляните на цифровой снимок на веб-странице 7 Вт. Обратите внимание на эту картинку. все компоненты, припаянные к меди. оба компонента и медь находятся на одной стороне печатной платы. Я решил использовать этот стиль, так как заменять компоненты было очень быстро и легко. в течение многих месяцев экспериментов. Итак, на печатной плате нет отверстий для сверления, за исключением четырех отверстий для крепления. __ Разработано braincambre500 @ yahoo.com

    10W 2M CW передатчик — я использую этот простой CW передатчик для работы через спутник RS13.Используя всего 10 Вт и диполь на высоте 3 м над землей, я установил много контактов по всей Европе и через Атлантику __ Разработано EI9GQ homebrew radio

    Бортовой приемник от 118 МГц до 136 МГц — только схема, без описания схемы __

    FM-передатчик

    150 мВт — Схема идентична V7 VHF FM-передатчику, но с некоторыми небольшими дополнениями. TR1 (BC547) — это инвертированный генератор Хартли, основанный на катушке индуктивности, изготовленной на печатной плате. Это делает его мега-стабильным и настраиваемым.__ Дизайн Гарри Литолл-SM0VPO

    Усилитель FM-передатчика 150 Вт — это усилитель FM-передатчика 150 Вт для диапазона 88-108 МГц. Усилитель имеет два каскада, в которых используется МОП-транзистор BLF244 для первого каскада, который требует 0,5 — 1 Вт входного ВЧ-сигнала, чтобы получить около 20 Вт для управления последним каскадом SD1407, который может выдать почти 200 Вт в этой конструкции. Эта конструкция более или менее широкополосная, однако я добавил два переменных конденсатора после каждого каскада для оптимального согласования и выходной мощности.Убедитесь, что подстроечный резистор и конденсаторы после последнего каскада SD1407 относятся к высоковольтному типу с номинальным напряжением не менее 200 В. Мощность этого усилителя можно изменять, регулируя напряжение смещения с помощью белого потенциометра полевого МОП-транзистора BLF244. Я добавил стабилитрон к источнику смещения, чтобы защитить транзистор от слишком большого напряжения смещения. __

    15dB UHF TV Antenna Booster — это схема предусилителя телевизионной антенны UHF диапазона с усилением 15 дБ, который легко построить. Он выполнен на базе транзистора УВЧ BF180.Первый каскад представляет собой полосовой фильтр, состоящий из C1, CV1, L1, L4, C7 и C3, второй каскад — это базовый общий __

    . FM-передатчик

    15 Вт — Создание хорошего FM-передатчика (88–110 МГц) начинается с хорошей схемы. Вам не нужно понимать точную работу передатчика, чтобы его построить. Но некоторая основная информация не повредит. Сам по себе передатчик, как вы, наверное, знаете, не __ Свяжитесь с IQ Technologies

    Усилитель мощности передатчика 15 Вт, 88-108 МГц — усилитель мощности увеличивает мощность FM-передатчика 88-108 МГц 1-2 Вт до 15 Вт.Он включает в себя многоуровневый фильтр нижних частот и обладает высокой эффективностью преобразования с сильным подавлением Yi-волны. При хорошей антенне ожидаемое покрытие передачи составляет не менее 15 км. В нем используется высокопроизводительный высокочастотный транзистор 2SC1972, 175 МГц, 4A, 25 Вт, который необходимо установить на радиатор для надлежащего отвода тепла. __

    FM-передатчик 18 Вт — это FM-передатчик для коммерческого диапазона FM, обеспечивающий мощность 18 Вт. Поскольку электронная схема слишком велика, мы решили разделить ее на две части.Первая часть — это фактический FM-передатчик, а вторая часть — усилитель ВЧ мощностью 18 Вт. Схема должна быть построена на печатной плате из эпоксидной смолы, причем верхние лицевые компоненты предназначены для соединения дорожек, а нижняя часть припаяна к заземляющей пластине. При питании от 14 В и 2,5 А передатчик выдает мощность 15 Вт, а при 18 В и 3,5 А — 18 Вт. Переменный конденсатор BB110, подключенный к коллектору транзистора BF199, регулирует частоту передачи цепи. Потенциометр 2K2 служит для точной настройки.После того, как выходная частота отрегулирована, переменные конденсаторы усилителя должны быть отрегулированы на максимальную выходную мощность поэтапно. Все настройки должны производиться при нагрузке 50 Ом, подключенной к выходу передатчика. __

    Частотомер 1 ГГц — это частотомер 1 ГГц с разрешением 100 кГц. Измеритель построен на базе микроконтроллера PIC16F84A и модуля предварительной настройки SAB6456 / U813BS __ Ян Колар

    FM-передатчик мощностью 1 км — этот небольшой FM-передатчик может передавать более 1 км в хороших условиях.Модуляция может быть сделана с помощью микрофона или источника звука. Схема силового FM-передатчика построена на транзисторе 2n2218. Катушка передатчика представляет собой 5 витков эмалированного провода 22 AWG диаметром 1 см без ядра. Посмотрите на конденсаторы, что он должен быть керамическим. Антенна должна иметь от 15 до 40 см. Для передачи он привязывает приемник FM (радио) к половине громкости на свободной частоте (чтобы радио не работало) с помощью деревянного или пластикового ключа, поверните винт CV, чтобы зафиксировать частоту передатчика. .__

    1-транзисторный FM-передатчик

    — действительно минималистичная схема. Производительность относительно низкая, а стабильность — проблема. Q1 модулирует сигнал и действует как генератор. L1 и C5 определяют частоту. Уменьшите C5 для более высокой частоты и наоборот. __

    1-транзисторный регенеративный AM-приемник — классический дизайн, слегка измененный. Имеет ступень регенерации на одном транзисторе и дальность действия 1000 миль с 4-футовой антенной. Возможно, лучшее «радио для выживания».Теперь обновлен усилителем динамика. __

    FM-передатчик 1 Вт — очень хорошая схема FM-передатчика 1 Вт, очень простая в сборке. Он имеет 4 транзистора, один из которых является очень стабильным генератором, за ним следует буферный каскад, чтобы предотвратить изменение частоты при настройке передатчика. Далее идет резонансный каскад и последний каскад, построенный с использованием транзистора минимум 1 Вт, который должен иметь радиатор. Вы должны использовать стабилизатор LM7805 для диодов генератора и один LM7809 для включения каскада генератора T1.Это даст вам очень стабильную частоту передатчика. __

    Линейный усилитель FM мощностью 1 Вт — Этот усилитель RF используется для усиления малых FM-передатчиков и жучков. В нем используются два Philips 2N4427, а его мощность составляет около 1 Вт. На выходе можно погонять любую линейку с BGY133 или BLY87 и так далее. Его блок питания должен выдавать ток 500 мА при 12 вольт. Большее напряжение может увеличить расстояние, но транзисторы сгорят намного раньше, чем обычно. ! В любом случае не превышайте 15Вольт. Усилитель предлагает 15 дБ в диапазоне от 80 МГц до 110 МГц.L4, L5 и L6 представляют собой воздушные катушки диаметром 5 мм, 8 витков с проволокой диаметром 1 мм. Легкий проект с отличными результатами __

    Линейный усилитель FM-передатчика 1 Вт с 2N4427 — РЧ-усилитель мощностью 1 Вт предназначен для усиления небольших FM-передатчиков и жучков. В нем используются два Philips 2N4427, а его мощность составляет около 1 Вт. На выходе можно погонять любую линейку с BGY133 или BLY87 и так далее. Его блок питания должен выдавать ток 500 мА при 12 вольт. Большее напряжение может увеличить расстояние, но транзисторы сгорят намного раньше, чем обычно.! В любом случае не превышайте 15Вольт. Усилитель предлагает 15 дБ в диапазоне от 80 МГц до 110 МГц. L4, L5 и L6 — это воздушные катушки диаметром 5 мм, 8 витков с проволокой диаметром 1 мм. Простой проект с отличными результатами. __

    1 Вт FM-передатчик большого диапазона — Цепь FM-передатчика большого диапазона, очень стабильная, без гармоник, может использоваться для частот FM между 88 и 108 МГц. С хорошей антенной передатчик может покрыть диапазон 5 км. Он имеет очень стабильный генератор, потому что он использует стабилизатор напряжения LM7809, который представляет собой стабилизированный источник питания 9 В для транзистора T1.Регулировка частоты достигается с помощью линейного потенциометра 10K. Выходная мощность этого радиопередатчика большого радиуса действия составляет около 1 Вт, но может быть выше, если вы используете транзисторы, такие как KT920A, BLX65, BLY81, 2N3553, 2SC1970 или 2SC1971. __

    1Вт FM-передатчик с ФАПЧ — передатчик VERONICA — очень стабильный, мощный и высококачественный FM-передатчик. Благодаря ФАПЧ выходная частота регулируется DIP-переключателями. Выходная мощность составляет примерно 1 Вт с одним регулируемым источником питания 13,8 В! (см. технические характеристики) Характеристики: * Высокая выходная мощность RF: 1 Вт * Полная 87.Диапазон 5-108 МГц (с шагом 100 кГц). * Очень стабильная выходная частота: кварцевый опорный сигнал и фазовая автоподстройка частоты. * Профессиональная входная полоса пропускания (полностью совместимая с RDS) * Не требуется сложной настройки. * Высококачественная печатная плата * Доступна полная документация и детали конструкции __

    Передатчик

    с ФАПЧ мощностью 1 Вт с MC145152 — следующий за возбудителем передатчика с ФАПЧ мощностью 1 Вт обеспечивает стабильную работу с низким уровнем шума. В передатчике используется синтезатор частоты с ФАПЧ, построенный на MC145152, который покрывает диапазон FM с шагом 100 кГц.ГУН использует варикаповый диод MV2109 для автоматической настройки на выбранную частоту с помощью микропереключателя SW1. выходной каскад использует транзистор мощности 2N4417 RF и обеспечивает мощность 1W RF. При хорошей антенне ожидаемая дальность передачи составляет 2 км. Передатчик может быть построен на двухсторонней печатной плате, при этом медь на верхней стороне остается в основном нетронутой в качестве заземляющего слоя. Медь удаляется только вокруг незаземленных контактов. Заземляющие соединения могут быть припаяны на верхней стороне, поэтому нет необходимости в металлических сквозных отверстиях.__

    Портативный передатчик с ФАПЧ мощностью 1 Вт — этот небольшой FM-передатчик включает в себя ограничитель, микрофонный усилитель и цифровую настройку с ФАПЧ. Все детали размещены на одной плате. Мощность RF переключается между 1 Вт и 0,2 Вт __ Jan Kolar

    РЧ-усилитель мощности 1 Вт для стерео FM-передатчиков iPOD — в этом проекте объясняется, как вы можете построить и подключить мощный 1-ваттный усилитель к своим FM-передатчикам. Идеальное решение для тех, кто хочет послушать свои любимые мелодии в машине, доме, саду, школе, кампусе, вечеринке и т. Д.Почему бы не поделиться своей музыкой со всеми в вашем городе! __

    AM CW передатчик мощностью 1 Вт для диапазона 10 метров — В этом проекте вы создадите простую трехкаскадную маломощную схему вещательного типа, используя интегральную схему кварцевого генератора и AM-генератор с коллекторной модуляцией с усилителем. Вы можете подключить схему к электрическому микрофону или усиленному динамическому микрофону. Использование электрического микрофона показано (серым цветом) на схеме ниже. (Ни один усиленный динамический микрофон не имеет слишком низкого выходного напряжения для работы.минимум 100мв). Вы также можете добавить каскад предусилителя НЧ из одного транзистора, чтобы можно было напрямую подключать динамический микрофон. Вы увидите, что принимать сигнал по воздуху можно практически с любым радиоприемником AM. Хотя схемы, используемые в радиостанциях для приема AM, намного сложнее, тем не менее, это дает общее представление о концепции, лежащей в основе основного передатчика. К тому же, когда он действительно работает, это очень весело! Помните, что для передачи на 10-метровом диапазоне вам понадобится действующая радиолюбительская лицензия !! Для AM использовался широкий спектр различных схем, но в одной из простейших схем используется модуляция коллектора, применяемая (например) через трансформатор, в то время как вполне возможно создавать хорошие конструкции с использованием твердотельной электроники, как я применил здесь (T1 BC557).Передатчик выполнен в виде генератора Колпитца с транзистором BSX20. ВЧ-выходная мощность генератора составляет около 50 мВт, в зависимости от напряжения питания от 6 до 15 вольт. Это усиливается BD135 и доводит мощность примерно до 1 Вт при 12 вольт. Частота передачи стабилизируется кристаллом 28 МГц. При использовании подстроечного конденсатора 120 пФ для C8 возможна небольшая расстройка примерно на 1 кОм. Сигнал генератора снимается с коллектора T2 и направляется на вход T3, выход которого через L-фильтр и схему PII-фильтра нижних частот, довольно хорошо очищающую сигнал и обеспечивающую спектральную чистоту.

    Похожие записи

    31.08.2023 0

    Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов

    30.08.2023 0

    Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК

    29.08.2023 0

    Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
