Фм приемник своими руками схемы. Как собрать простейший ламповый УКВ радиоприёмник своими руками

Как собрать работающий ламповый УКВ приемник. Из каких основных узлов он состоит. Какие лампы лучше использовать. Как настроить и отладить схему. На что обратить внимание при сборке.

Содержание

Основные принципы работы лампового УКВ приёмника

Ламповый УКВ радиоприёмник представляет собой относительно простое устройство, состоящее из нескольких основных узлов:

  • Входной высокочастотный контур
  • Усилитель высокой частоты
  • Гетеродин
  • Смеситель
  • Усилитель промежуточной частоты
  • Детектор
  • Усилитель низкой частоты

Принцип работы заключается в том, что принятый антенной высокочастотный сигнал усиливается, затем смешивается с сигналом гетеродина для преобразования в промежуточную частоту. После усиления промежуточной частоты происходит детектирование, и полученный низкочастотный сигнал усиливается для воспроизведения в громкоговорителе.

Какие лампы лучше использовать в УКВ приёмнике

Для сборки простейшего лампового УКВ приёмника можно использовать следующие лампы:


  • 6Ж1П или 6Ж4П — для входного каскада УВЧ
  • 6Н2П — для гетеродина и смесителя
  • 6К4П — для усилителя ПЧ
  • 6Н1П — для детектора и УНЧ

Эти лампы обладают хорошими высокочастотными свойствами и обеспечивают стабильную работу на УКВ диапазоне. Важно использовать экранированные лампы для избежания самовозбуждения схемы.

Схема простейшего лампового УКВ приёмника

Рассмотрим схему базового лампового УКВ приёмника на 4 лампах:

«` L1 6Ж1П
6Н2П 6Н2П 6К4П 6Н1П 6Н1П
ГР «`

В данной схеме:

  • 6Ж1П используется как входной усилитель высокой частоты
  • Первая половина 6Н2П работает гетеродином, вторая — смесителем
  • 6К4П является усилителем промежуточной частоты
  • Первый триод 6Н1П работает детектором, второй — усилителем низкой частоты

Особенности сборки лампового УКВ приёмника

При сборке лампового УКВ приёмника необходимо учитывать следующие моменты:

  1. Тщательно экранировать высокочастотные цепи для предотвращения самовозбуждения
  2. Использовать короткие проводники в высокочастотных цепях
  3. Обеспечить хорошее заземление шасси и экранов ламп
  4. Применять керамические панельки для ламп
  5. Использовать высококачественные конденсаторы и резисторы в критичных цепях

Важно также обеспечить надежное питание ламп накальным и анодным напряжением. Для этого потребуется собрать силовой трансформатор и выпрямитель.


Настройка и отладка лампового УКВ приёмника

После сборки схемы необходимо выполнить ее настройку:

  1. Проверить правильность всех соединений
  2. Настроить входной контур на середину УКВ диапазона
  3. Отрегулировать частоту гетеродина
  4. Настроить контуры усилителя промежуточной частоты
  5. Проверить работу детектора и УНЧ

Для настройки потребуется генератор высокой частоты и осциллограф. Настройку лучше производить поэтапно, проверяя работу каждого каскада.

Преимущества и недостатки ламповых УКВ приёмников

Ламповые УКВ приёмники имеют ряд преимуществ и недостатков по сравнению с транзисторными:

Преимущества:

  • Высокая помехоустойчивость
  • Хорошая линейность характеристик
  • Способность работать в сложных условиях
  • Простота схемотехники

Недостатки:

  • Большие габариты и вес
  • Высокое энергопотребление
  • Необходимость прогрева ламп
  • Ограниченный срок службы ламп

Несмотря на недостатки, ламповые УКВ приёмники до сих пор пользуются популярностью у радиолюбителей благодаря особому звучанию и духу ретро-техники.


Современные модификации ламповых УКВ приёмников

Современные радиолюбители часто модифицируют классические схемы ламповых УКВ приёмников для улучшения их характеристик:

  • Применение современных высокочастотных ламп
  • Использование кварцевой стабилизации гетеродина
  • Добавление цифровой индикации частоты
  • Внедрение электронной настройки
  • Применение современных пассивных компонентов

Такие модификации позволяют сохранить преимущества лампового звучания, но при этом повысить стабильность и удобство использования приёмника.

Заключение

Сборка лампового УКВ приёмника своими руками — увлекательное занятие, позволяющее глубже понять принципы радиотехники. Несмотря на кажущуюся сложность, при наличии базовых знаний и необходимых компонентов, собрать работающий приёмник вполне по силам даже начинающему радиолюбителю. Главное — соблюдать меры предосторожности при работе с высоким напряжением и тщательно выполнять все этапы сборки и настройки.


Три приёмника УКВ на RDA5807

РадиоКот >Схемы >Аналоговые схемы >Приемники и передатчики >

Три приёмника УКВ на RDA5807

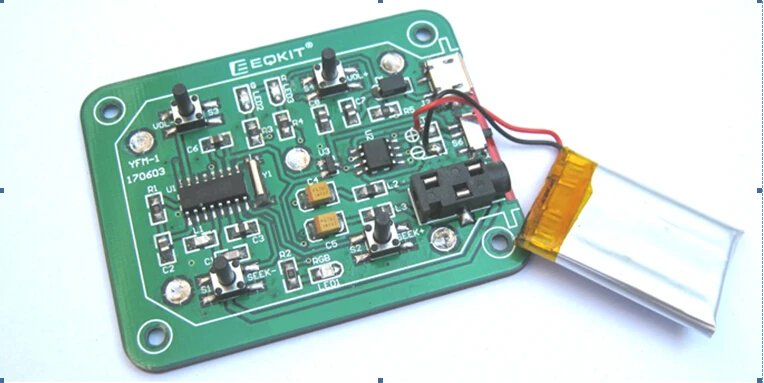

RDA5807FP — интегральный радиоприемник нового поколения, однокристальный, с полностью интегрированным синтезатором, IF избирательностью, RDS/RBDS и MPX декодер – FM радио тюнер, 50-108MHz, стерео. Тюнер изготовлен по CMOS технологии, поддерживает цифровой интерфейс I2S Audio Data Interface и требует минимального количества внешних компонентов. В корпусе SOP16. Полностью без внешних регулировок. Все это делает его очень привлекательным для портативных устройств. RDA5807FP имеет мощный цифровой аудиопроцессор, это дает возможность получить оптимальный звук высокого качества в различных условиях приема.

Питание – 3…5 В (литиевый аккумулятор 3,7В).
Ток потребления – 30 мА с дисплеем, 20 мА без дисплея.
Микроконтроллер – PIC12F675.
FM тюнер – RDA5807FP.
Индикация – дисплей 0,96 дюйма, 128х64 пикселя на SSD1306.
Настройка на станции – автопоиск кнопками вверх и вниз.
Регулировка громкости – ступенчато кнопкой громкость (+ регулятор наушников).
Антенна – шнур наушников.
Наушники – в моем примере Defender Bravo HN-003G с сопротивлением 36 Ом.

Для обвязки тюнера требуется кварцевый резонатор, в нашем случае часовой кварц на 32768 Гц. Найденная автопоиском станция сохраняется в памяти микроконтроллера и загружается после подачи питания.

Приёмник может работать без дисплея, что упрощает конструкцию. Используется графический дисплей с разрешением 128х64 пикселей на контроллере SSD1306, который реализует различные интерфейсы подключения. У нашего дисплея это интерфейс I2C с характерной четырёхконтактной вилкой с линиями GND, VCC, CSL, SDA (см фото ниже). На плате дисплея присутствует компонент U2 – стабилизатор напряжения 3,3В, что позволяет организовать питание в широком диапазоне.

В Интернет-магазинах его можно найти по следующим ключевым словам — 0.96″ I2C IIC Serial 128X64 OLED LCD LED Display.

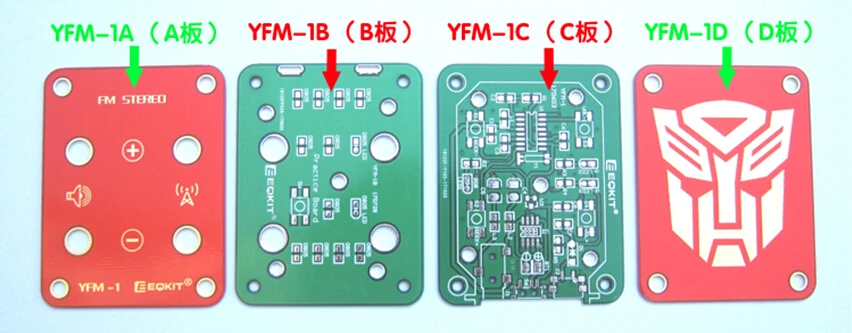

Есть два варианта платы: с кнопкой громкости и без кнопки громкости. У меня без кнопки громкости, т.к. на шнуре наушников есть регулятор громкости, которым более комфортно управлять громкостью.

В корпусе старинного транзисторного приёмника «Дружок» собран новый УКВ ЧМ (FM) приёмник 76-108 МГц. Микросхема тюнера – RDA5807. Индикация на четырёхразрядный семисегментный светодиодный индикатор. Питание в широком диапазоне напряжений. Ток потребления 20 мА. Звук на динамик 0,5 Вт.

Питание можно упростить, исключив из схемы преобразователь на MC33063 (на схеме линии питания разорваны крестиками). Без преобразователя для питания достаточно 3В или двух пальчиковых батареек по 1,5В. Схему можно и дальше упростить, удалив узел индикации – приёмник будет работать.

Реализован автопоиск станций вверх и вниз по диапазону. После завершения поиска на экран на 2-3 сек выводится частота и затем, для экономии энергии, экран выключается. Аналогично отключается экран после регулировки громкости. Громкость 15 уровней с выводом на экран символов ГР.ХХ . Последняя найденная станция сохраняется в памяти приёмника и будет загружена после подачи питания.

Размер платы подобран под габариты корпуса.

Приёмник с часами работает в диапазоне УКВ ЧМ (FM) 76-108 МГц. Настройка частоты в ручном и автоматическом режиме (автопоиск). Время выводится в 24 формате. Индикация уровня принимаемого сигнала (RSSI) на стрелочный индикатор. Стерео усилитель 2х8 Вт. Стационарное питание 220В.

Это простой приёмник с сочетанием старых и современных компонентов. Для индикации используются газоразрядные лампы типа ИН-12Б (могут использовать и другие лампы). Конструкция позволяет легко всё настроить (подстроить) режим работы на слух и на глаз.

Важно! Для работы усилителя нужен источник питания с током 1,5–2 А. Для компактности применен модуль питания RS-25-12 (Mean Well), но в виду дороговизны, Вы можете подобрать что-то иное. На плате предусмотрено место посадки диодного моста для случая использования железного трансформатора.

Для питания ламп собран повышающий преобразователь на MC34063. Подстроечным резистором 5К устанавливаем напряжение на выходе преобразователя 160-175В (для ламп ИН-12Б).

Переменный резистор в цепи микроамперметра регулирует ток (угол отклонения стрелки). Микроамперметр может быть на другой ток (до 1 мА). Микроамперметр можно и вовсе не ставить, если по дизайну он не вписывается в корпус.

Подстроечный резистор в цепи регулятора громкости устанавливает максимальное значение уровня громкости (очень приличный уровень громкости). Переменный резистор может быть и другого номинала (+/-50%), но желательно с линейной характеристикой (не логарифмический). Микросхему усилителя TDA7057AQ установить на радиатор.

Настройка часов. В ручном режиме кнопками устанавливаем частоту 108,1 Мгц, затем переводим в автоматический режим и кнопками устанавливаем время. После настройки переключаем в ручной режим, чтобы уйти с частоты 108,1 Мгц.

Основную часть времени индикатор показывает текущее время. С 30й по 35ю секунду выводится текущая частота. Косвенно яркость ламп (и ток) можно отрегулировать подстроечным резистором в преобразователе напряжения.

В нашем примере использован корпус G748 (225х165х65мм). Шаблоны отверстий приложены в формате *.spl7. Кнопки КМ1-1 (ПКН6-1), тумблера МТ1 (один тумблер у меня без функции; можно на питание поставить). Переменный резистор на громкость S16KN1 и к нему ручка-крутилка 41026-1 (D45.1мм, отв. 6мм с лыской). Ставить пару динамиков в такой корпус посчитал нецелесообразным, поставил один JVC CS-J410X (для него нужен корпус на порядки больше и крепче) + идеально подошла решетка на вентилятор. Телескопическая антенна с BNC разъемом AST-24 D7mm S7 150-650mm + ответная часть на корпус. Разъем 220В (папа) на блок AC-11, 2 контакта, крепление винты + типовой шнур.

Приёмник-часы собран на двух платах, которые соединены ленточным шлефом.

Обратите внимание – у платы индикации гребенки разъемов смонтированы со стороны дорожек. Плата управления, как и схема, на первый взгляд, кажутся сложными, но, по сути, все компоненты на свих местах и понятны для восприятия. Плата сделана с заделом на будущее (ДУ и датчик температуры), которые планируется реализовать позднее. В предложенной схеме микроконтроллер можно запрограммировать внутрисхемно. Выбор микроконтроллера сделан в пользу PIС16F876A, т.к. он более доступен для покупки и его можно прошить элементарными программаторами (с доступным софтом). По запросу могу перекомпилировать прошивку под более дешевый PIC16F886 (и его можно будет использовать без кварца 4 МГц).

Файлы:
Архив RAR
Архив RAR
Архив RAR

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Схемы радиоприёмников




     Тюнинг радио-сканера — китайского карманного FM радиовещательного приёмника.

20.11.2014 Прочитали: 30467

     Обзор китайского комплекта из двух переговорных радиостанций на 433 МГц, сделанных в виде наручных часов.

14.11.2014 Прочитали: 17570

     Обзор и опыт эксплуатации различных китайских радио-сканеров, то есть приёмников стандартного диапазона FM — 88-108 мегагерц.

21.10.2014 Прочитали: 29564

     Ремонт советского радиовещательного приемника ВЭФ-202 — фото, видео и техническая документация с принципиальной схемой.

19.06.2014 Прочитали: 64463

     Очень простой самодельный радиолюбительский трансивер на диапазон 80 метров, собранный из 4-х транзисторов.

17.01.2014 Прочитали: 74811

     Делаем недорогой FM приёмник на микросхеме TA8164P — проводим сравнение с распространённой TA2003.

28.09.2013 Прочитали: 130992





Радиоприёмник своими руками: простые конструкции

Простейшие радиоприемники непригодны ловить FM диапазон, модуляция частотная. Обыватели утверждают: отсюда повелось название. С английского литеры FM трактуем: частотная модуляция. Четко выраженный смысл, читателям важно понять: простейший радиоприемник, своими руками собранный из хлама, FM не примет. Возникает вопрос необходимости: сотовый телефон ловит вещание. В электронную аппаратуру встроена подобная возможность. Вдали от цивилизации люди по-прежнему хотят ловить вещание старым добрым способом — чуть было не сказали зубными коронками — конструировать дельные приборы прослушивания любимых передач. На халяву…

Детекторный простейший радиоприемник: основы

Зубных пломб рассказ коснулся неспроста. Сталь (металл) способна преобразовывать эфирные волны в ток, копируя простейший радиоприемник, челюсть начинает вибрировать, кости уха детектируют сигнал, зашифрованный на несущей. При амплитудной модуляции высокая частота повторяет размахом голос диктора, музыку, звук. Полезный сигнал содержит некоторый спектр, сложно пониманию непрофессионала, важно, что при сложении составляющих получается некоторый закон времени, следуя которому, динамик простейшего радиоприемника воспроизводит вещание. На провалах челюстная кость замирает, воцаряется тишина, пики ухо слышит. Простейший радиоприемник, не дай Бог, конечно, заиметь.

Обратный пьезоэлектрический эффект изменяет согласно закону электромагнитной волны геометрические размеры костей. Перспективное направление: человек-радиоприемник.

Детекторный простейший радиоприемник

Советский Союз славился запуском космической ракеты, впереди планеты всей, научными изысканиями. Времена Союза поощряли степени. Светила принесли немало пользы здесь, – конструирование радиоприемников, – зарабатывают приличные деньги за бугром. Фильмы пропагандировали умных, не зажиточных, неудивительно, что журналы полны различными наработками. Серия современных уроков создания простейших радиоприемников, доступная на Ютубе, основывается на журналах 1970 года издания. Поостережемся отходить от традиций, опишем собственное видение ситуации сферы радиолюбительства.

Концепция персональной электронно-вычислительной машины разработана советскими инженерами. Руководством партии идея признана неперспективной. Силы отданы построению гигантских вычислительных центров. Излишне трудящемуся осваивать дома персональный компьютер. Смешно? Сегодня ситуации позабавнее встретите. Потом жалуются – Америка окутана славой, печатает доллары. AMD, Intel – слышали? Made in USA.

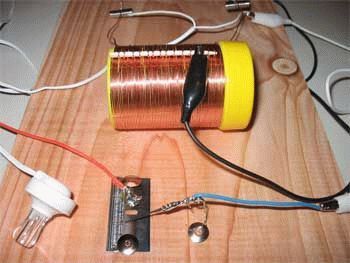

Простейший радиоприемник своими руками сделает каждый. Антенна не нужна, существуй хороший устойчивый сигнал вещания. Диод припаивается к выводам высокоомных наушников (компьютерные отбросьте), остается заземлить один конец. Справедливости ради скажем, фокус пройдет со старыми добрыми Д2 советского выпуска, отводы настолько массивные, что послужат антенной. Землю получим в простейшем радиоприемнике, прислонив одну ножку радиоэлемента к батарее отопления, зачищенной от краски. В противном случае декоративный слой, являясь диэлектриком конденсатора, образованного ножкой и металлом батареи, изменит характер работы. Пробуйте.

Простейший радиоприёмник своими руками

Авторы ролика заметили: сигнал вроде есть, представлен невообразимой мешаниной шорохов, осмысленных звуков. Простейший радиоприемник лишен избирательности. Любой может понять, осознать термин. Когда настраиваем приемник, ловим нужную волну. Помните, обсуждали спектр. Эфире содержит ватагу волн одновременно, поймаете нужную, сузив диапазон поиска. Существует в простейшем радиоприемнике избирательность. На практике реализуется колебательным контуром. Известен из уроков физики, сформирован двумя элементами:

  • Конденсатор (емкость).
  • Катушка индуктивности.

Повременим изучать подробности, элементы снабжены реактивным сопротивлением. Благодаря чему волны различной частоты имеют неодинаковое затухание, проходя мимо. Однако существует некий резонанс. У конденсатора реактивное сопротивление на диаграмме направлено в одну сторону, у индуктивности – в другую, причем выведена зависимость частотная. Оба импеданса вычитаются. На некоторой частоте составляющие уравниваются, реактивное сопротивление цепочки падает до нуля. Наступает резонанс. Проходят избранная частота, примыкающие гармоники.

Резонанс

Курс физики показывает процесс выбора ширину полосы пропускания резонансного контура. Определяется уровнем затухания (3 дБ ниже максимума). Приведем выкладки теории, руководствуясь которыми человек может собрать простейший радиоприемник своими руками. Параллельно первому диоду добавляется второй, включенный навстречу. Впаивается последовательно наушникам. Антенна отделяется от конструкции конденсатором емкостью 100 пФ. Здесь заметим: диоды наделены емкостью p-n-перехода, умы, видимо, просчитали условия приема, какой конденсатор входит в простейший радиоприемник, наделенный избирательностью.

Полагаем, несильно отклонимся от истины, сказав: диапазон затронет области КВ или СВ. Будет приниматься несколько каналов. Простейший радиоприемник является чисто пассивной конструкцией, лишенной источника энергии, больших свершений ждать не следует.

Пара слов, почему обсуждали удаленные закутки, где радиолюбители жаждут экспериментов. В природе замечены физиками явления рефракции, дифракции, оба позволяют радиоволнам отклоняться от прямого курса. Первое назовем огибанием препятствий, горизонт отодвигается, уступая вещанию, второе – преломлением атмосферой.

ДВ, СВ и КВ ловятся на значительном удалении, сигнал будет слабым. Следовательно, простейший радиоприемник, рассмотренный выше, является пробным камнем.

Простейший радиоприемник с усилением

В рассмотренной конструкции простейшего радиоприемника нельзя применять низкоомные наушники, сопротивление нагрузки напрямую определяет уровень передаваемой мощности. Давайте сначала улучшим характеристики, пользуясь помощью резонансного контура, затем дополним простейший радиоприемник батарейкой, создав усилитель низкой частоты:

Радиоприёмник с усилением

  • Избирательный контур состоит из конденсатора, индуктивности. Журнал рекомендует в простейший радиоприемник включить переменный конденсатор диапазона подстройки 25 – 150 пФ, индуктивность необходимо изготовить, руководствуясь инструкцией. Ферромагнитный стержень диаметром 8 мм обматывается равномерно 120 витками, захватывающими 5 см сердечника. Подойдет медный провод, покрытый лаковой изоляцией, диаметром 0,25 – 0,3 мм. Приводили читателям адрес ресурса, где посчитаете индуктивность, вводя цифры. Аудитории доступно самостоятельно найти, пользуясь Яндексом, вычислить, количество мГн индуктивности. Формулы подсчета резонансной частоты также общеизвестны, следовательно, можно, оставаясь у экрана, представить канал настройки простейшего радиоприемника. Обучающее видео предлагает изготовить переменную катушку. Необходимо внутри каркаса с намотанными витками проволоки выдвигать, вдвигать сердечник. Положения феррита определяет индуктивность. Диапазон посчитайте, воспользовавшись помощью программы, умельцы Ютуба предлагают, наматывая катушку, каждые 50 витков делать выводы. Поскольку отводов порядка 8-ми, делаем вывод: суммарное число оборотов превышает 400. Индуктивность меняете скачкообразно, точную подстройку ведете сердечником. Добавим к этому: антенна для радиоприемника развязывается с остальной схемой конденсатором емкостью 51 пФ.

  • Второй момент, который нужно знать, это то, что в биполярном транзисторе также имеются p-n-переходы, и даже два. Вот коллекторный как раз и уместно использовать вместо диода. Что касается эмиттерного перехода, то заземляется. Затем на коллектор прямо через наушники подается питание постоянным током. Рабочая точка не выбирается, поэтому результат несколько неожиданный, понадобится терпение, пока устройство радиоприемника будет доведено до совершенства. Батарейка тоже в немалой степени влияет на выбор. Сопротивление наушников считаем коллекторным, которое задает крутизну наклона выходной характеристики транзистора. Но это тонкости, например, резонансный контур тоже придется перестроить. Даже при простой замене диода, не то что внедрении транзистора. Вот почему рекомендуется вести опыты постепенно. А простейший радиоприемник без усиления у многих вовсе не будет работать.

А как сделать радиоприемник, который бы допускал использование простых наушников. Подключите через трансформатор, наподобие того, что стоит в абонентской точке. Ламповый радиоприемник отличается от полупроводникового тем, что в любом случае требует питания для работы (накал нитей).

Вакуумные приборы долго выходят на режим. Полупроводники готовы сразу же принимать. Не забывайте: германий не терпит температур выше 80 градусов Цельсия. При необходимости предусмотрите охлаждение конструкции. На первых порах это нужно, пока не подберете размер радиаторов. Используйте вентиляторы из персонального компьютера, процессорные кулеры.

Простой и дешевый радио передатчик своими руками


Речь пойдет о том, как сделать самый простой и дешевый радио передатчик, который сможет собрать любой, кто даже ничего не понимает в электронике.

Прием такого радиопередатчика происходит, на обычный радио приемник (на стационарный или в мобильном телефоне), на частоте 90-100 MHz. В нашем случае он будет работать, как радио удлинитель для наушников от телевизора. Радио передатчик через аудио штекер подключается к телевизору через разъем для наушников.

Его можно использовать в разных целях, например:
1) беспроводной удлинитель для наушников
2) Радио няня
3) Жучок для подслушивания и так далее.

Для его изготовления нам потребуются:
1) Паяльник
2) Провода
3) Аудио штекер 3.5 мм
4) Батарейки
5) Медный лакированный провод
6) Клей (Момент или эпоксидный) но он может и не понадобится
7) Старые платы от радио или телевизора(если есть)
8) Кусок простого текстолита или толстого картона

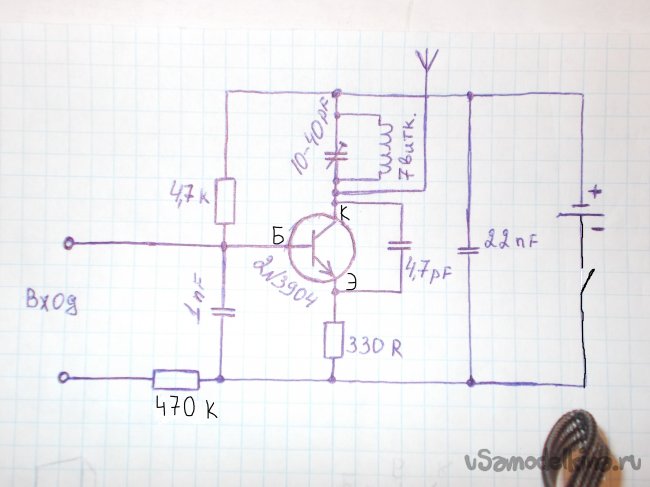

Вот его схема, питается она от 3-9 вольт

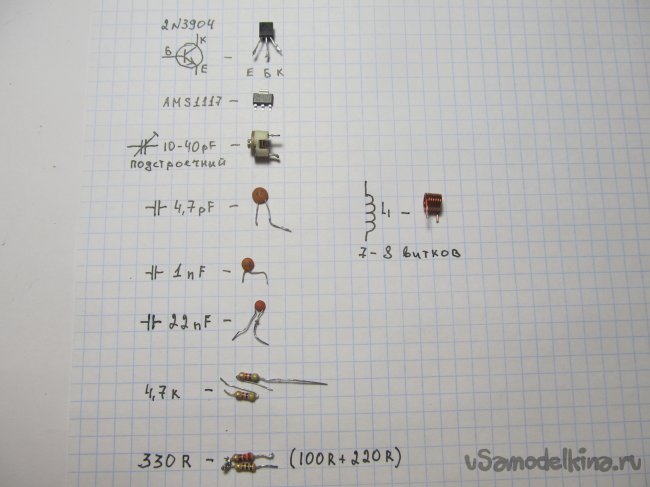

Перечень радио деталей для схемы на фото, они очень распространенные и найти их не составит особого труда. Деталь AMS1117 не нужна (просто не обращайте на нее внимание)

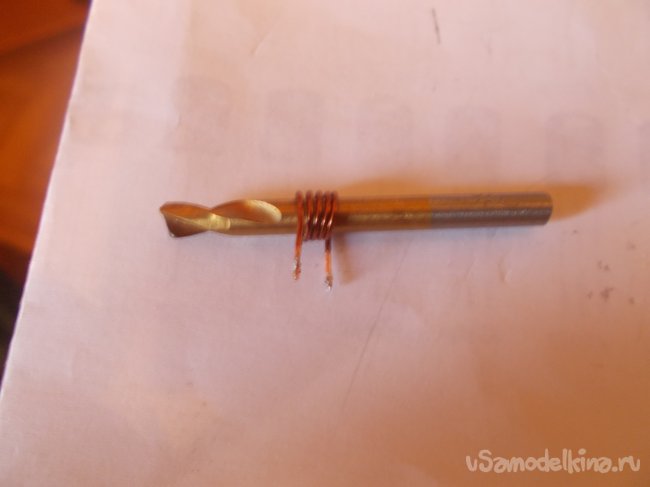

Катушку следует мотать по таким параметрам (7-8 витков проводом диаметром 0.6-1 мм, на оправке 5мм, я мотал на сверле 5мм)

Концы катушки обязательно зачистить от лака.

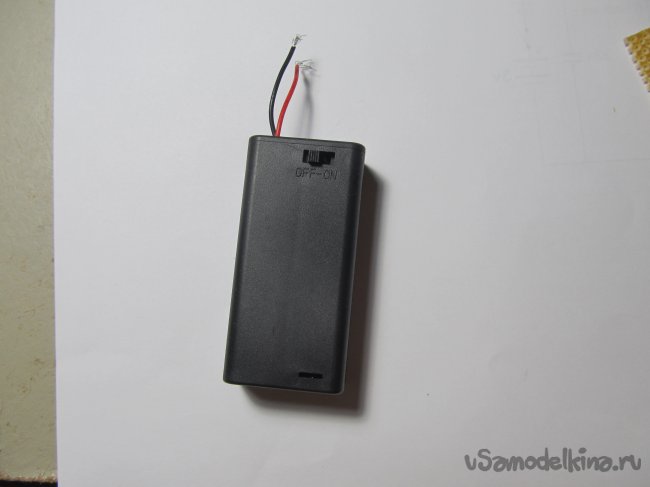

В качестве корпуса для передатчика был взят корпус из под батареек

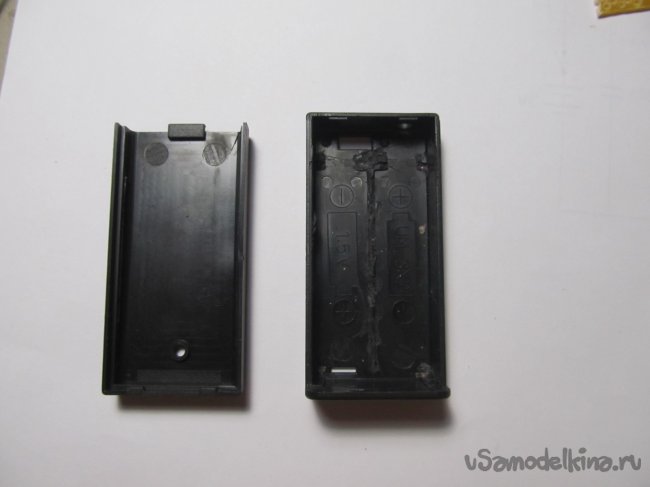

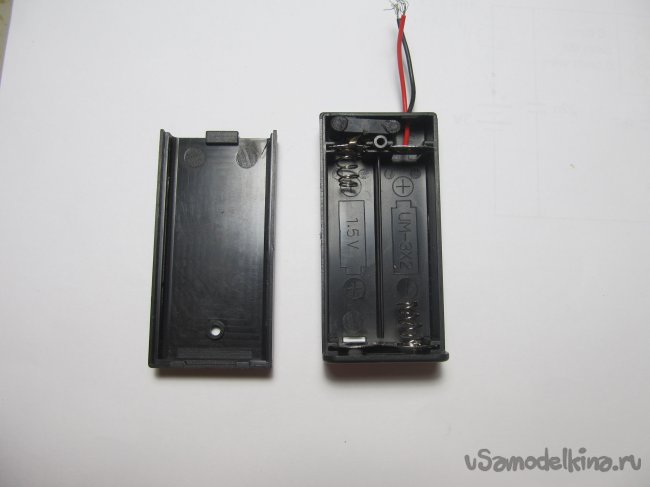

Внутри было все убрано. Для удобства монтажа

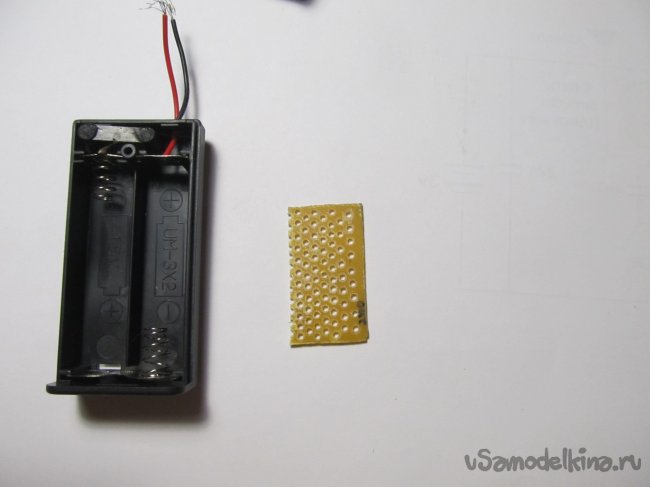

Далее берем текстолит, обрезаем его и сверлим много отверстий (отверстий лучше просверлить побольше, так будет легче собирать)

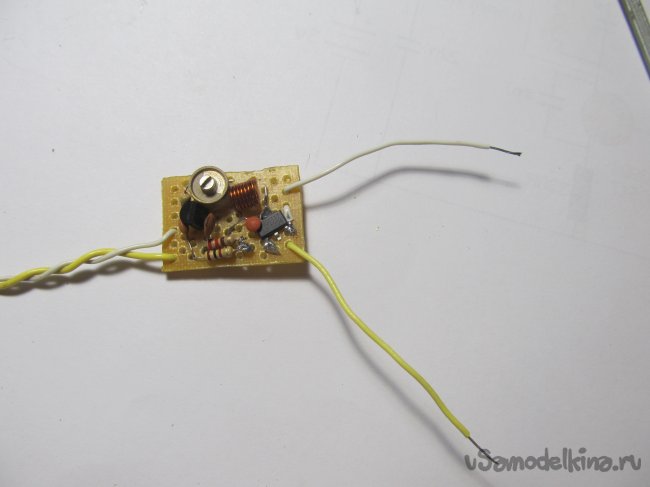

Теперь спаиваем все компоненты согласно схеме

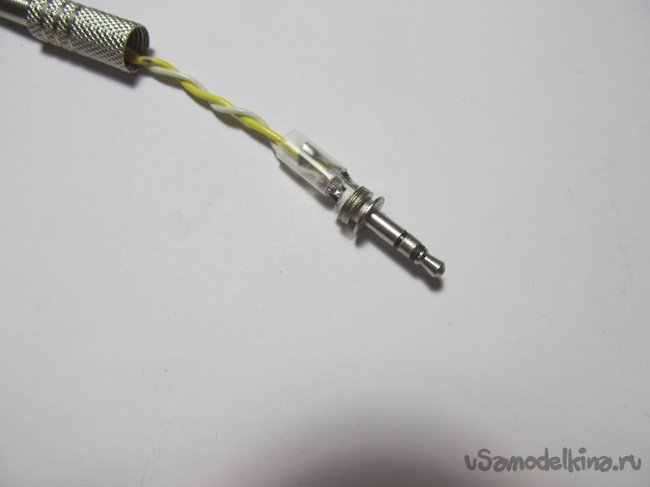

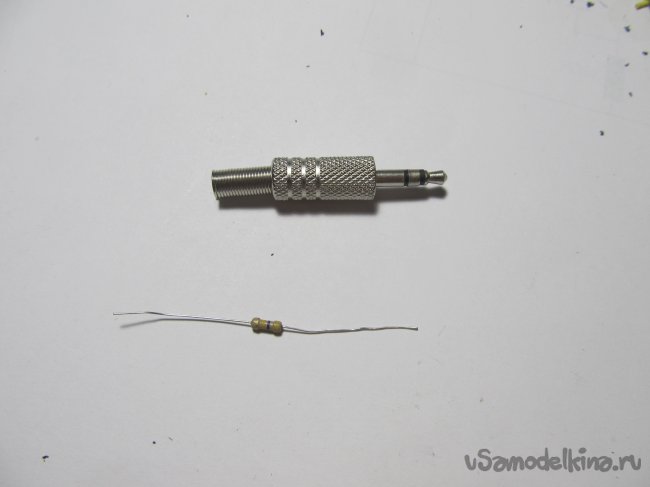

Берем аудио штекер

И припаиваем к нему провода, которые на схеме показаны как (вход)

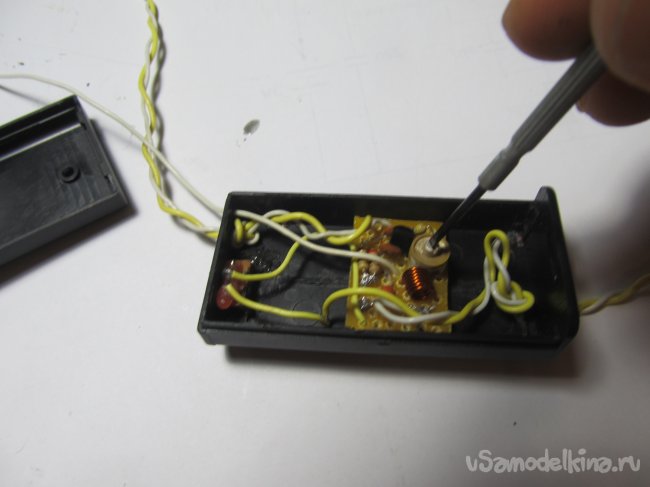

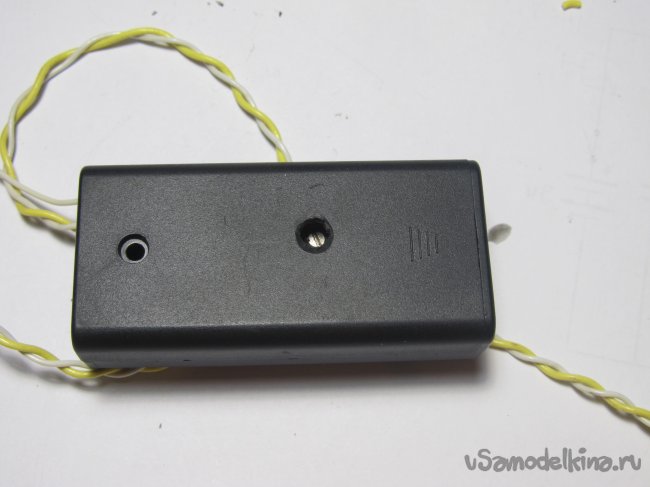

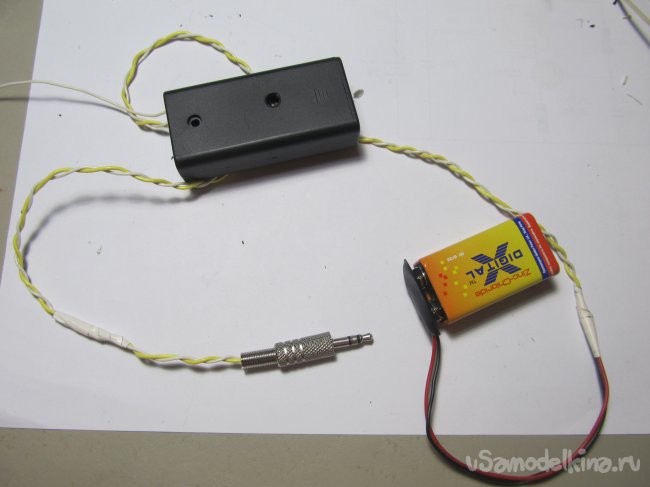

Далее располагаем плату в корпусе (надежнее всего будет приклеить ее) и подключаем батарейку

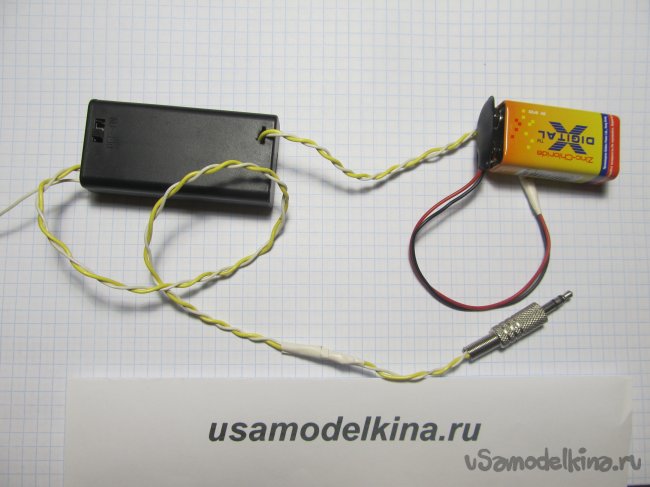

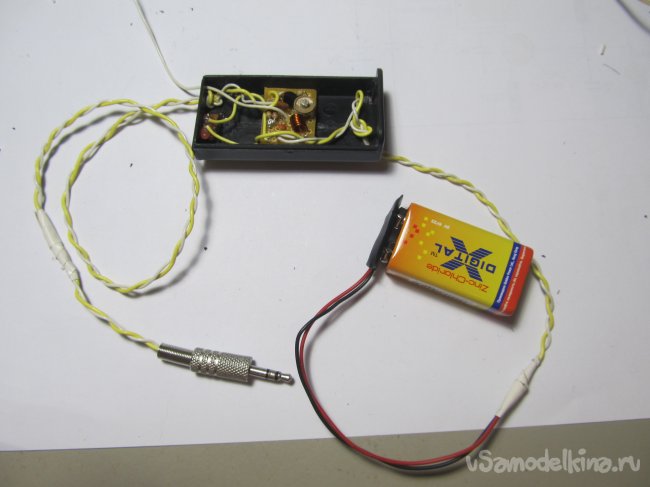

Теперь подключаем наш передатчик к телевизору. На FM приемнике находим свободную частоту (ту на которой нет никакой радио станции) и настраиваем наш передатчик на эту волну. Делается это подстроенным конденсатором. Потихоньку крутим его пока не услышим на FM приемнике звук с телевизора.
Все наш передатчик готов к работе. Что бы было удобно настраивать передатчик, я сделал в корпусе отверстие


Так же вместо аудио штекера, можно поставить микрофон и тогда наш передатчик превратится в жучок или радио няню. Размещаем передатчик в комнате с ребенком, а на кухне настраиваем радио и слушаем, что ребенок там делает. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

FM КОНВЕРТЕР

   Несмотря на огромное количество FM радиоприёмников, встроенных почти всюду (магнитолы, музыкальные центры, ресиверы, мобильники), у людей всё ещё встречаются устройства, где имеется только советский УКВ диапазон 64-73 МГц. Например, ставшие модными в последнеевремя ламповые радиолы и другая, высококласная отечественная техника, которая по техническим параметрам уделывает любого китайца. Именно для таких случаев и имеет смысл собрать простую приставку-конвертер, позволяющую без вмешательства в схему самого приёмника принимать диапазон 88-108 Мгц.


   Немного теории: чтобы перенести модулированный сигнал на другую частоту, нужен только генератор и аналоговый смеситель сигналов. Основано такое преобразование на известном эффекте перемножения двух радиочастот F1 и F2. В смесителе при этом возникают два побочных радиосигнала F1+F2 и F1-F2. Так вот этот конвертер и принимал и FM и УКВ станции одновременно.

   Когда то, перестраивали наоборот импортные приемники с ФМ диапазоном на УКВ, и эта процедура немного попроще, там было достаточно изменить количество витков в двух катушках — входной и гетеродинный, то есть для перевода в УКВ добавить по два витка или перемотать с количеством витков на два больше не изменяя внутренний диаметр, а потом подстроить их сжимая или раздвигая витки укладая при этом границы диапазона и входной контур по наилутшему приему. Но с нашими старыми радиоприемниками такое проделать не удается простыми методами, там конструкция немного другая и контура намного сложнее, там нужно кардинально менять индуктивности и емкостя, как входные так и гетеродинные. Да и ФМ диапазон значительно шире нашего УКВ, и впихнуть его в наш диапазон очень сложно, а в некоторых случаях невозможно. Нужно еще и конденсаторы «растяжки, стяжки» диапазонов подбирать.

   Так что если не удается перестроить приемник на ФМ или не хватает навыков, то конечно лучше использовать конвертер. Один из самых удачных конвертеров который встречал и неоднократно делал — это конвертер на импортной микросхеме LA1185. Конвертер на К174ПС1 на порядок хуже этой микросхемки, плюс LA1185 еще имеет УВЧ, что дает некоторое усиление входного сигнала, несколько децибел, но ощутимых.


   Микросхема LA1185 — фирмы SANYO. Она представляет собой преобразователь частоты. В ней есть УВЧ, на вход которого подается сигнал. Далее следует преобразователь частоты, состоящий из смесителя и гетеродина. А так же стабилизатор напряжения питания. Эта схема конвертера для приема на приемник с диапазоном 64-73 МГц сигналов диапазона 88-108 МГц, или наоборот, все зависит от расстановок контурных катушек. Кроме того, преобразование зависит от того какой используется кварцевый резонатор. Дело в том; что 88-108 МГц вдвое более протяженный чем 64-73 МГц. Поэтому принять весь диапазона 88-108 МГц на приемник с диапазоном 64-73 МГц не возможно. Но в случае обратного преобразования, весь диапазон 64-73 МГц принимается полностью приемником на 88-108 МГц.

   Если применить резонатор на 27 МГц, то прием будет возможен в пределах от 91 до 100 МГц. Чтобы принять остаток диапазона (100-108 МГц) нужно заменить резонатор на 35 МГц, тогда прием возможен в пределах части диапазона 99-108 МГц. Таким образом, для приема всего диапазона нужен переключатель резонаторов.

   Если нужно выполнить преобразование в обратном направлении, то для приема частот диапазона 64-73 МГц достаточно одного кварца, на любую частоту в пределах 27-35 МГц. При использовании резонатора на 27 МГц прием будет от 61 до 81 МГц, а при кварце на 35 МГц — от 53 до 73 МГц.

   Сигнал от антенны поступает на входной контур L1-C2, который должен быть настроен на середину принимаемого диапазона. С этого контура сигнал поступает на вход УРЧ микросхемы. Контур L2-C6 такой же как и L1-C2, но это выходной контур, на который нагружен УРЧ. С него через С5 сигнал поступает на преобразователь. Частота гетеродина установлена кварцевым резонатором Q1. А контур L3-C7 на выходе смесителя преобразователя частоты. С него сигнал подают на антенный вход приемника. Этот контур должен быть настроен на середину рабочей части диапазона, в который происходит преобразование.

   Катушки бескаркасные, с внутренним диаметром 4,5 мм. Намотаны медным проводом диаметром около 1 мм. По числу витков здесь катушки двух видов, — 6 и 4 витка. А то как они размещены по схеме зависит от направления преобразования. Налаживание заключается в настройке контуров изменяя индуктивность катушек путем сжатия — растягивания их витков.

Другие принципиальные схемы FM конвертеров

   Следующая схема конвертера на 2-х транзисторах. КТ363 и КТ315. На фото написано, что КТ363 можно заменить и на КТ361. Данная схема подключается выходом на вход антенны приемника, а вход — на саму приёмную антенну.


   Результат работы конвертера FM очень хороший. По чувствительности и селективности отличные показатели, в сравнении с «промышленным конвертером» — небо и земля. Конвертер состоит из входного усилителя, гетеродина и смесителя. Для настройки желательно иметь генератор, осциллограф или ВЧ вольтметр.

   В общем выбирайте любую схему и паяйте. Они все рабочие. Обзор подготовили alex100 и Chip1414.

   Форум по FM конвертерам

   Обсудить статью FM КОНВЕРТЕР


Ламповый укв приемник своими руками. Ламповый радиоприемник как сделать

Радиовещание на ультракоротких волнах осуществляется с использованием частотной модуляции (ЧМ) и занимает следующие полосы частот:

  • УКВ – 65,9-74 МГц
  • FM1 – 87,5-95 МГц
  • FM2 – 98-108 МГц

УКВ диапазон использовался в советское время и применяется в России в настоящее время. В FM диапазонах работают радиостанции других стран. Сделать своими руками ламповый радиоприёмник не сложно. Основные трудности заключаются в настройке и регулировке конструкции. Если звуковую аппаратуру можно наладить на слух, так как легко проверить наличие и прохождение сигнала по цепям, то для настройки устройств радиоволнового диапазона потребуется ГСС (Генератор стандартных сигналов) и осциллограф. ГСС позволит настраивать радиоприёмные устройства, работающие во всех радиодиапазонах с амплитудной или частотной модуляцией. Если не требуется точная подгонка по диапазону и изготовление шкалы с рабочими частотами, можно обойтись без генератора.

Как сделать ламповый радиоприёмник

Как сделать ламповый радиоприёмник

С появлением транзисторов и интегральных микросхем ламповые конструкции были, на некоторое время, забыты. Сейчас радиолюбители всё чаще обращаются к электронным лампам в своих конструкциях. Самодельный ламповый радиоприёмник УКВ диапазона можно собрать на одной лампе. В схеме используется принцип сверхрегенератора. В таких устройствах применяется небольшое количество радиодеталей. Они обладают высокой чувствительностью. Недостатком сверхрегенеративных приёмников является шум в динамиках, при отсутствии полезного сигнала.

УКВ приёмник собран на пальчиковом пентоде 6Ж5П. В качестве источника питания используется мостовой выпрямитель, обеспечивающий 100-120 В постоянного напряжения. Все конденсаторы, кроме переходного, керамические. Катушка L содержит 4 витка медного провода диаметром 1 мм. Лучше всего использовать посеребрённый или лужёный провод. Обычно питание накалов ламп осуществляется от переменного напряжения 6,3 В, но в данном случае, для уменьшения фона переменного тока, применяется постоянное напряжение от отдельного выпрямителя.

Полная схема УКВ-ЧМ приёмника с усилителем низкой частоты. В зависимости от типа выходного трансформатора в устройстве можно использовать высокоомный наушник или динамик 4-8 Ом.

полная схема УКВ приёмника с усилителем

В цепи питания сеток ламп стоит электролитический конденсатор 50,0 мкф на 200 В. Переменный резистор в цепи управляющей сетки выходной лампы регулирует громкость сигнала.

Простой ламповый приёмник своими руками

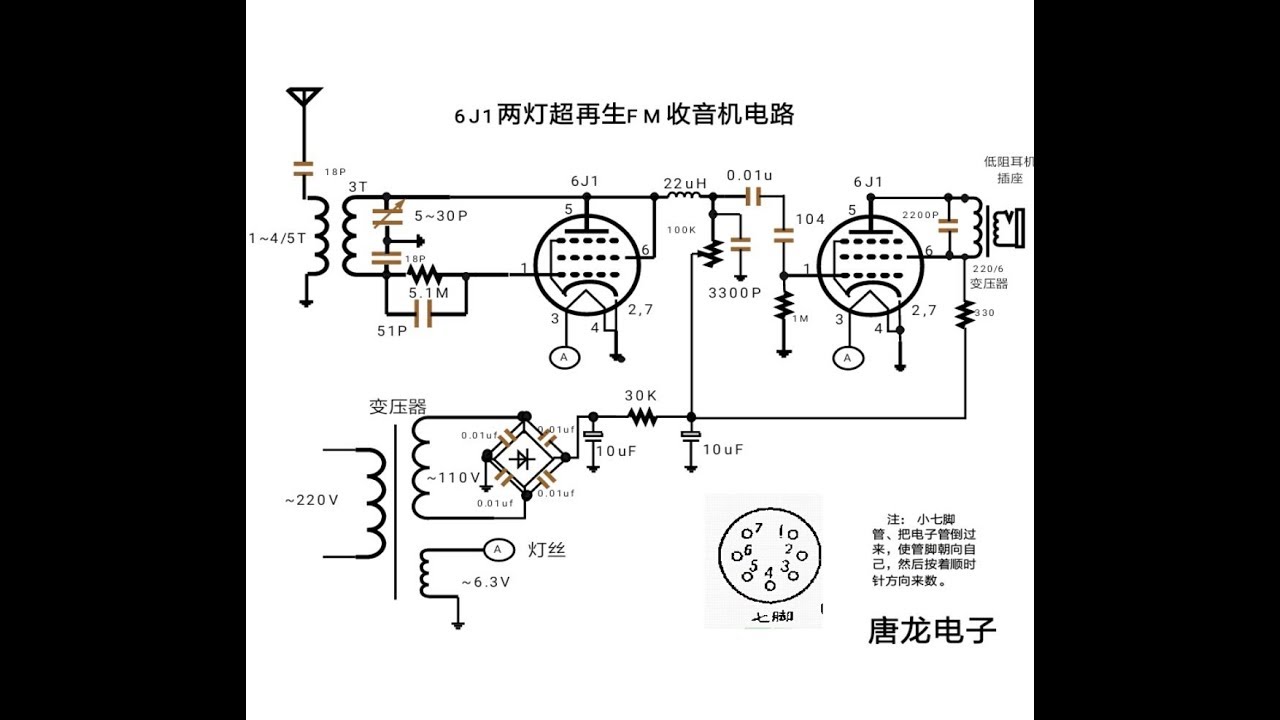

Приёмник УКВ диапазона с частотной модуляцией можно выполнить по другой схеме. Это сверхрегенеративный детектор, который рассчитан на приём радиостанций в диапазоне от 36 до 75 МГц. Ламповый радиоприёмник своими руками можно собрать на одной лампе 6Ж3П или 6Ж5П.

prostoj lampovyj priemnik svoimi rukami

В схеме сохранены принципиальные обозначения оригинальной схемы. Сигнал подаётся на вход усилителя низкой частоты через конденсатор 5000 пФ. Конденсатор С1 – подстроечный керамический или воздушный. Катушки L1 и L2 бескаркасные. Они наматываются на оправках диаметром 15 мм. L1 содержит 7 витков лужёного медного провода диаметром 1,5 мм, а L2 – 3 или 4 витка такого же провода. Количество витков подбирается экспериментально. Расстояние между катушками определяется в процессе наладки схемы. Для приёма станций в FM диапазоне (88-104 МГц) число витков катушки L1 нужно уменьшить до 4.

Дроссель Др выполнен из провода ПЭЛШО 0,2. Он содержит 100 витков, которые наматываются на корпусе резистора МЛТ-2. Обмотка припаивается к выводам резистора. Припаивать дискретные элементы лучше всего к ножкам ламповой панели, чтобы уменьшить паразитные связи. Все соединительные провода должны быть как можно короче. Схема обладает высокой чувствительностью по всему диапазону. После того как схема правильно собрана её настраивают.

Для этого, после включения питания, вращением ручки переменного резистора R2 нужно добиться сверхрегенерации. Это шипящий звук в динамиках. Затем, вращая подстроечный конденсатор С1 нужно убедиться, что эффект присутствует по всему диапазону. Провалы генерации устраняются подбором витков дросселя, изменением ёмкости С4 или сопротивления R1 и конденсатора С2. Затем подключается штыревая антенна (кусок провода) и производится настройка на станцию. При появлении сигнала шипение пропадает и слышна работа радиостанции. Изменить частоту принимаемого диапазона можно раздвигая и сжимая витки катушки L1.

ламповый приёмник

Максимально допустимое напряжение на аноде радиолампы составляет 300 В. Для снижения фона переменного тока питание на накал лампы лучше подавать с отдельного выпрямителя. Готовую и настроенную конструкцию нужно поместить в металлический экран, как это сделано в промышленных приёмниках.



Схема FM радиоприемника

Подробности



   Всего одна микросхема понадобится вам, чтобы построить простой и полноценный FM приемник, который способен принимать радиостанции в диапазоне 75-120 МГц.

    FM приемник содержит минимум деталей, а его настройка, после сборки, сводится к минимуму. Так же обладает хорошей чувствительностью для приема УКВ ЧМ радиостанций.
Все это благодаря микросхеме фирмы «Philips» TDA7000

Подробнее…

Подробности

Видео передатчик для устройств

Бывает что нужно передать видиосигнал на расстояние, и при этом учесть отсутствие проводов.

В этом нам поможет схема передатчика видио сигнала которую очень просто собрать каждому.

Подробнее…

Подробности

Схема FM радиоприемника

схема радиоприемника fm Данную схему fm радиоприемника легко можно увеличить нажав на нее.Данный несложный радиоприемник ловит частоты в диапазоне FM в котором щас в основном и вещают радиостанции..

В статье будут приведены внешний вид деталей, и печатная плата для данного радиоприемника.







Подробнее…

Подробности

Радиоприемник УКВ на микросхеме К174ХА42

схема радиоприемника fm

Читаем подробности в подробнее..

Подробнее…

76MHz 108MHz Беспроводной стерео комплект FM-радио Аудиоресивер электронные схемы DIY FM-модуль для Arduino | |

Описание продукта


Описание

Комплект стерео радио имеет компактный внешний вид, новый дизайн, высокую чувствительность, низкий уровень шума, сильную помехоустойчивость, поддержку глобального диапазона частот (76-108 МГц), встроенный литиевый аккумулятор батарея, красочная светодиодная индикация мощности, оснащена специальным комплектом. Печатная плата для сварочной практики представляет собой комплект стерео радио с очень хорошим радиоэффектом.

Характеристика:

Номер модели: YFM-1

Частота приема: 76-108 МГц

Емкость аккумулятора: 180 мАч

Импеданс наушников: 32 Ом

Вес: 59 г

480002 12 мм Размер: 62 x 62 x

Штекер наушников: 3,5 мм (можно использовать обычные стереонаушники диаметром 3,5 мм, но следует обратить внимание: диаметр ручки наушников должен быть меньше 6,5 мм! В противном случае его нельзя использовать для этого радио)

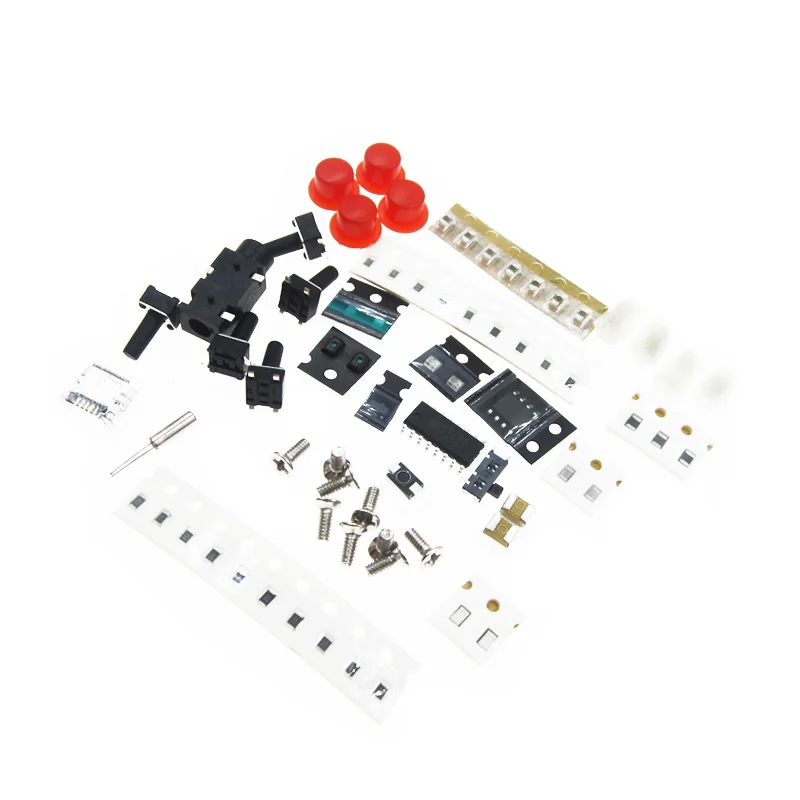

В комплект входит:

1 x FM-стерео радио комплект / FM стерео радио комплект

Описание продукта

Хорошо сваренная материнская плата с радиоприемником, литиевая батарея емкостью 180 мАч, может использоваться для работы с радио около 8 часов.

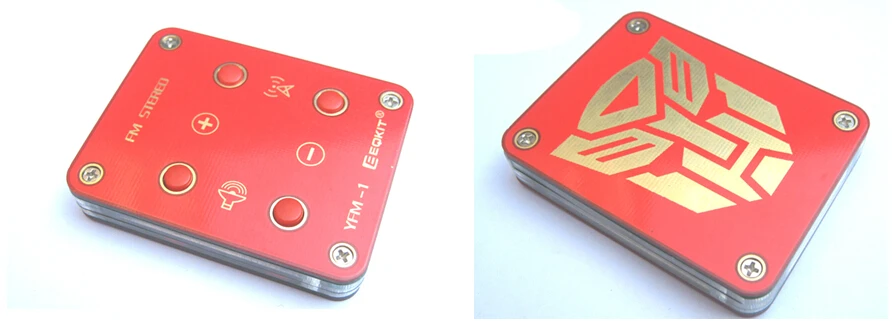

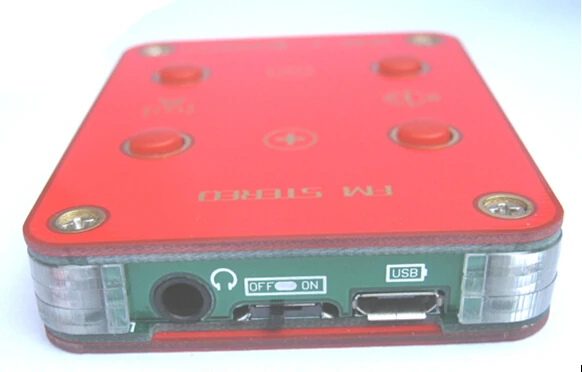

  1. Сварено и собрано готовое изделие вид спереди, 4 кнопки, а именно громкость плюс, громкость вниз, поиск радио вверх и вниз для радио.

  1. Готовое изделие, вид сбоку в сборе, было припаяно, а разъем для наушников, выключатель питания и порт зарядки расположены слева направо.

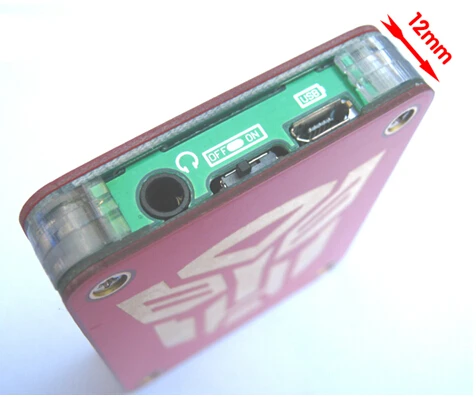

Общая толщина 12 мм.
  1. Общая толщина 12мм.

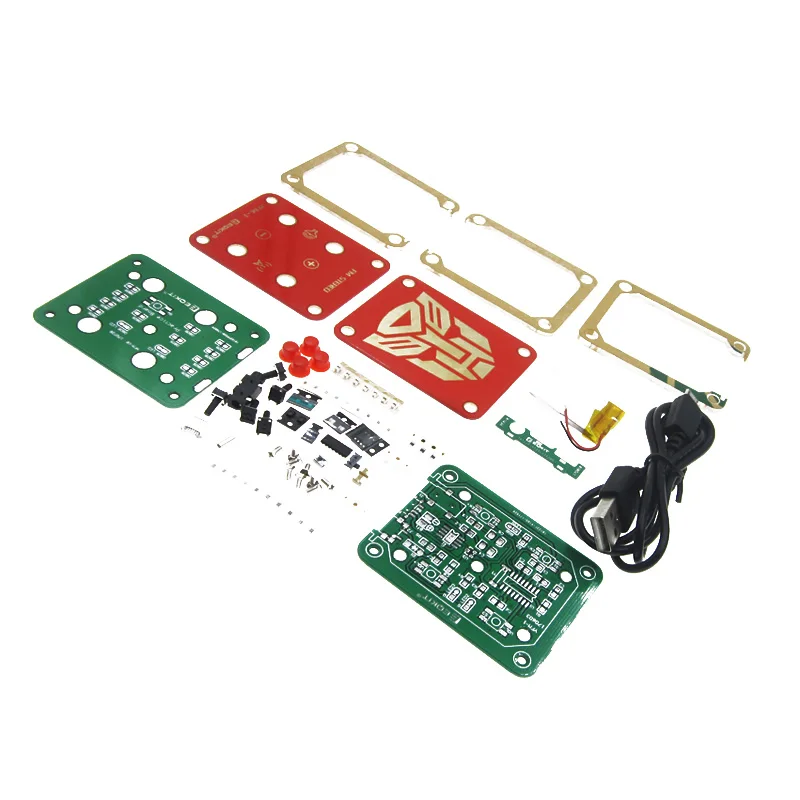

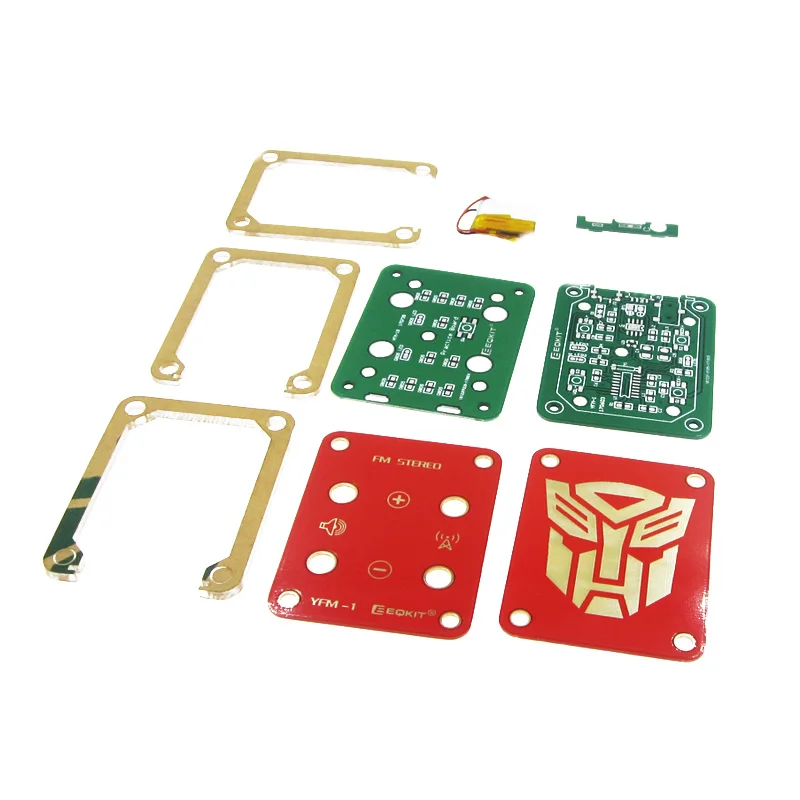

  1. Набор состоит из 4-х плат одинакового размера, из которых B-Board может использоваться для пайки компонентов патча.

6. Как установить: Нажмите здесь, чтобы загрузить


Фотографии товара


9002

90

DIY Kit Супер Регенеративная FM-трубка Радиосистема FM-приемник Модуль 88MHz 108MHz модуль | |

6

DIY Kit Super Regenerative FM Tube Radio Circuit Модуль FM-приемника 88 МГц — 108 МГц


Доставка:
    • Взаимодействие с другими людьми

      04

      13%

      Страна

      Срок поставки

      Рабочие дни (без выходных)

      5-7

      8-10

      11-14

      15-19

      20-22

      > 25

      Рабочие дни + суббота + воскресенье

      5-9

      10 -14

      15-20

      21-25

      26-30

      > 35

      США

      Ставка (товар прибыл)

      9%

      50%

      21%

      13%

      7%

      Возврат или повторная отправка

      Великобритания

      Ставка (товар прибыл)

      10%

      62%

      20%

      3.5%

      4.5%

      Возврат или повторная отправка

      Австралия

      Ставка (товар прибыл)

      23%

      50%

      8%

      6%

      Возврат или повторная отправка

      Франция

      Ставка (товар прибыл)

      1.5%

      20,5%

      45%

      23%

      10%

      Возврат или повторная отправка

      Германия

      0 Ставка (товар прибыл)

      5.5%

      25%

      35%

      19%

      15,5%

      Возврат или повторная отправка

      Канада

      Ставка (товар прибыл)

      0.0%

      44%

      35%

      18%

      3%

      Возврат или повторная отправка

      Испания

      Ставка (товар прибыл)

      1.5%

      25%

      50%

      14%

      9,5%

      Возврат или повторная отправка

Обратная связь
9006 0

  • Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна для нас.Мы просим вас немедленно связаться с нами, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
    Мы высоко ценим ваш ПОЛОЖИТЕЛЬНЫЙ отзыв. Пожалуйста, НЕ оставляйте отрицательный отзыв, не обратившись за помощью.Мы постараемся решить любую проблему.
    Если у вас есть какие-либо вопросы, свяжитесь с нами по ebay.
    Мы ответим вам в течение 48 часов.
  • Возврат и возврат:
    • Если вы недовольны нашим товаром или услугой, то, пожалуйста, следуйте хорошей практике eBay, чтобы связаться с нами через ebay перед тем как оставить
      любые отзывы.Мы стремимся решать все вопросы в дружеской и удовлетворительной манере.
      Мы всегда отвечаем на сообщения ebay в течение 1-2 рабочих дней. Если вы не получили от нас ответа, проверьте свое сообщение на ebay. мы отвечаем только на сообщение ebay, без отправки электронной почты.
      Стоимость доставки оригинала и возврата не возвращается ни при каких обстоятельствах. Если вы делаете ставку на этот товар, вы должны согласиться с этим условием и подтвердить его. Поэтому, пожалуйста, не жалуйтесь на необходимость отправки обратно за свой счет.

      Свяжитесь с нами:

      Если у вас возникнут вопросы, свяжитесь с нами по электронной почте (без электронной почты). Ответ в течение 24 часов.
      Мы заботимся о наших уважаемых покупателях. Если у вас возникнут какие-либо вопросы, сотрудники нашей службы поддержки клиентов будут рады вам помочь.
      Мы стараемся ответить на ваши электронные письма как можно скорее, однако из-за большого количества ежедневных входящих писем и разницы в часовых поясах
      мы не сможем ответить на ваши письма сразу.

    .

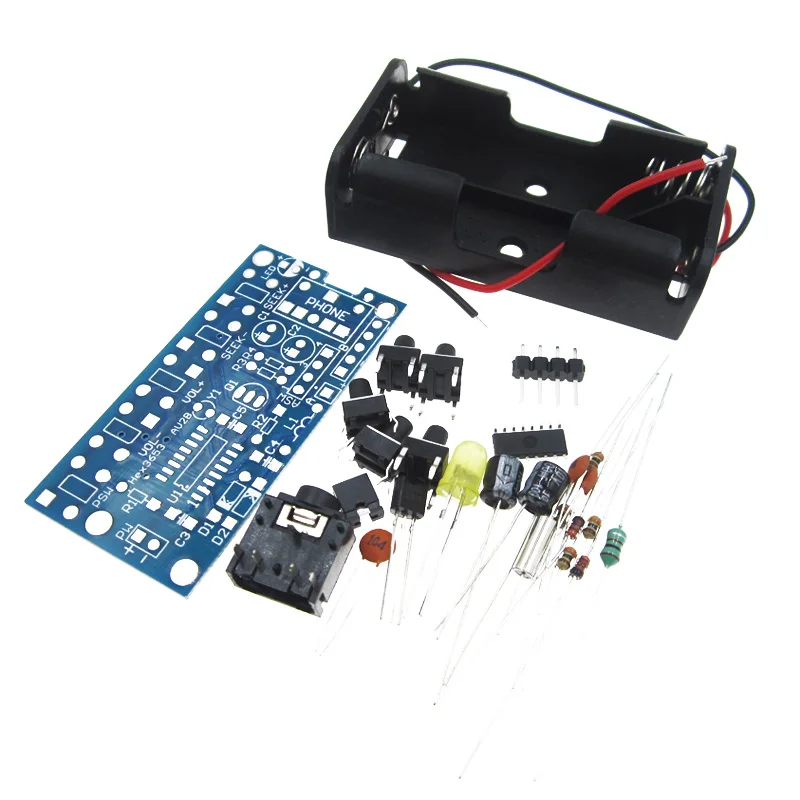

    Беспроводной Стерео FM Радиоприемник Модуль PCB DIY Электронные Наборы 76MHz 108MHz | |

    Назначение набора:
    1, Набор различных электронных компонентов: множество электронных компонентов, резисторы, конденсаторы, индукторы, диоды, интегральные схемы, разъем для наушников, кнопки и т. Д., Многие виды основных компонентов.
    2, обучающая электроника.
    3, практические способности.
    4, особенно подходит для использования эпоксидных печатных плат, используемых студентами, а не для общего использования картона на бумажной основе!
    Диапазон частот: FM 76-108MHz

    Преимущества:
    Энтузиасты электроники или электронное производство электронных учебных классов, в частности, для оптимизации расположения элементов в соответствии с новичком, этот пакет прост в изготовлении и установке с высоким показателем успеха! Поскольку его использовали во многих школах, мы знаем его эффективность.Этот комплект не просто сварочная сборка, а также регулировка своими руками и спиральная катушка, веселее, это лучше, чем другой простой монтажный комплект. Основным преимуществом использования гарнитуры также является учет школьного шума ученика!
    Возможности и использование:
    FM-радиопрограмма имеет богатое, хорошее качество звука и т. Д. На всем протяжении запуска собственная FM-радиостанция. В комплекте FM-сканирование карманных компьютеров с радиоприемником с использованием специальных блоков, 16-контактный двойной плоский корпус, рабочее напряжение 1,8-3,6В, в схему входит FM-радиоприемник от антенны до частотного дискриминатора вывода аудиосигналов всех функций, а также имеет схему настройки поиска, схему обнаружения сигнала, схему отключения звука и смещение частоты сжатия цепи FLL контура автоподстройки частоты.Частота ПЧ схемы рассчитана на 70 кГц, периферийные схемы без трансформатора промежуточной частоты, при этом частота выбирается внутренним фильтром ПЧ RC-цепи для завершения. Летательный аппарат, например цифровой радиотюнер, который использует кнопки электрической настройки (SEEK +, SEEK-), в дополнение к кнопкам регулировки громкости (VOL +, VOL-) и кнопке питания (PW). После включения схемы нажмите кнопку питания, схема начнет работать, нажмите SEEK + для поиска высоких или низких частот нажмите SEEK — поиск радиочастоты, автоматический поиск радиосигналов, автоматическая настройка остановится, затем нажмите на кнопке Search, если канал продолжает поиск радиостанций.Диапазон частот 76-108 МГц. Оба получают универсальную FM-станцию ​​FM можно получить радиостанцию ​​школьного городка.

    Последовательность сварки
    Сначала сварка компонентов SMT, затем: 1. резистор 2. индуктор 3. конденсатор 4. диод 5. клавиши 6. разъем для наушников и кнопка переключения.
    Электронный комплект (полный комплект запасных частей) для любителей электроники, соберите сами, изучите знания электроники, испытайте практическое удовольствие, получите удовольствие от успеха.
    Детали комплекта (схемы, схема печатной платы, список деталей, описание схемных работ, пошаговые инструкции по сборке, инструкции по отладке и т. Д.).При необходимости мы можем выслать его вам по электронной почте.

    .

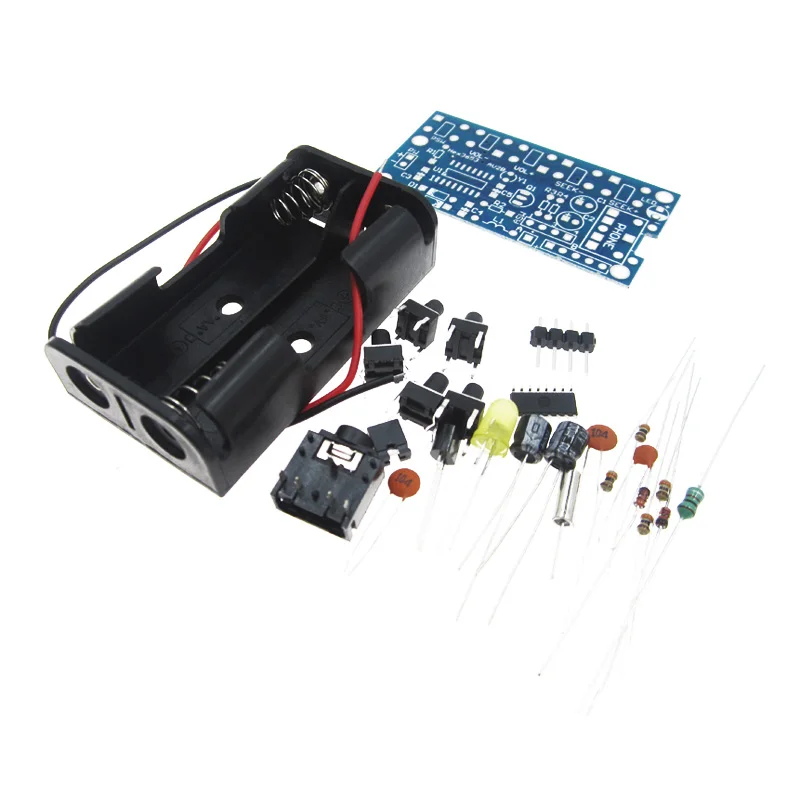

    Беспроводной стерео модуль приемника FM-радио PCB DIY электронные наборы | |

    Описание


    1. Комплект FM-радиоприемника 76MHz-108MHz
    Kit Назначение:
    1, Набор различных электронных компонентов: множество электронных компонентов, резисторы, конденсаторы, катушки индуктивности, диоды, интегральные схемы, разъем для наушников, кнопки и т. д., многие виды основных компонентов.
    2, обучающая электроника.
    3, практические способности.
    4, особенно подходит для использования студентами, изучающими сварку эпоксидных печатных плат, а не для общего использования картона на бумажной основе!
    Диапазон частот: FM 76-108 МГц

    Преимущества:
    Любители электроники или электронное производство электронных учебных классов, в частности, для оптимизации расположения элементов в соответствии с новичком, этот пакет прост в изготовлении и установке с высоким показателем успеха! Поскольку его использовали во многих школах, мы знаем его эффективность.Этот комплект не просто сварочная сборка, а также регулировка своими руками и спиральная катушка, веселее, это лучше, чем другой простой монтажный комплект. Основным преимуществом использования гарнитуры также является учет школьного шума ученика!
    Возможности и использование:
    FM-радиопрограмма имеет богатое, хорошее качество звука и т. Д. На всем протяжении запуска собственная FM-радиостанция. В комплекте FM-сканирование карманных компьютеров с радиоприемником с использованием специальных блоков, 16-контактный двойной плоский корпус, рабочее напряжение 1,8-3,6В, в схему входит FM-радиоприемник от антенны до частотного дискриминатора вывода аудиосигналов всех функций, а также имеет схему настройки поиска, схему обнаружения сигнала, схему отключения звука и смещение частоты сжатия цепи FLL контура автоподстройки частоты.Частота ПЧ схемы рассчитана на 70 кГц, периферийные схемы без трансформатора промежуточной частоты, при этом частота выбирается внутренним фильтром ПЧ RC-цепи для завершения. Летательный аппарат, например цифровой радиотюнер, который использует кнопки электрической настройки (SEEK +, SEEK-), в дополнение к кнопкам регулировки громкости (VOL +, VOL-) и кнопке питания (PW). После включения схемы нажмите кнопку питания, схема начнет работать, нажмите SEEK + для поиска высоких или низких частот нажмите SEEK — поиск радиочастоты, автоматический поиск радиосигналов, автоматическая настройка остановится, затем нажмите на кнопке Search, если канал продолжает поиск радиостанций.Диапазон частот 76-108 МГц. Оба получают универсальную FM-станцию ​​FM можно получить радиостанцию ​​школьного городка.

    Последовательность сварки

    Сначала сварка компонентов SMT, затем: 1. резистор 2. индуктор 3. конденсатор 4. диод 5. клавиши 6. разъем для наушников и кнопка переключения.
    Электронный комплект (полный комплект запасных частей) для любителей электроники, соберитесь самостоятельно, изучите знания электроники, испытайте практическое удовольствие, наслаждайтесь весельем успеха.
    Детали комплекта (схемы, схема печатной платы, список деталей, описание схемных работ, пошаговые инструкции по сборке, инструкции по отладке и т. Д.).При необходимости мы можем выслать его вам по электронной почте.

    Комплектация
    1x Беспроводной стерео модуль FM-радиоприемника PCB DIY электронные комплекты 76MHz-108MHz

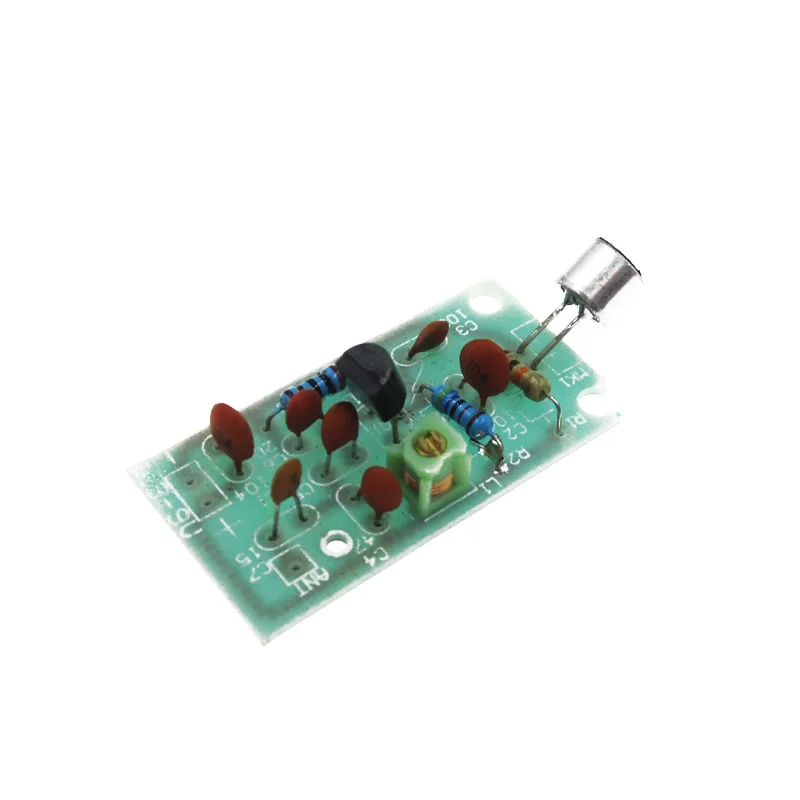

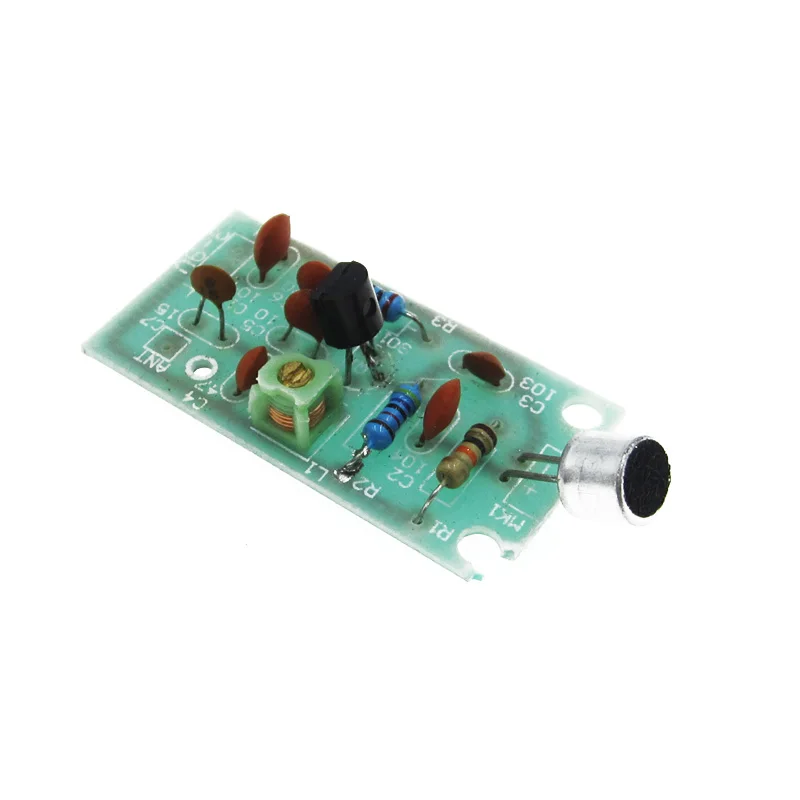

    2. 80MHz-108MHz FM-радио
    DIY KITS, нужно припаять себя
    Частота передачи цепи около 90 МГц, с использованием обычного FM-приемного оборудования ,
    регулировка индуктивности L, чтобы отрегулировать частоту передачи, чтобы избежать местной радиочастоты,
    рабочее напряжение цепи: DC 3V-6V,
    излучается из пакета от десяти до нескольких десятков метров,
    расстояние напряжения питания, длина антенны и согласование импеданса, географическая протяженность открытого пространства
    , электромагнитные помехи, оборудование, связанное с чувствительностью приемника.
    Рабочие параметры:
    Диапазон частот: 80 МГц-108 МГц
    Рабочее напряжение: DC3V-6V
    Антенна TX подключена: Вы можете взять кусок провода в качестве антенны,
    антенна не должна быть слишком длинной, чтобы не влиять на стабильность частоты.
    Отладка:
    Подключите питание и тест антенны, для антенны можно использовать провод толщиной 20-40 см
    (антенна не слишком длинная, чтобы не влиять на стабильность частоты),
    в упаковке не предусмотрено, необходимо принести твой собственный.
    FM-радиоприемное оборудование, используемое для регулировки плотности
    катушки индуктивности на простом беспроводном микрофоне,
    , чтобы радиосигнал принимался микрофоном.

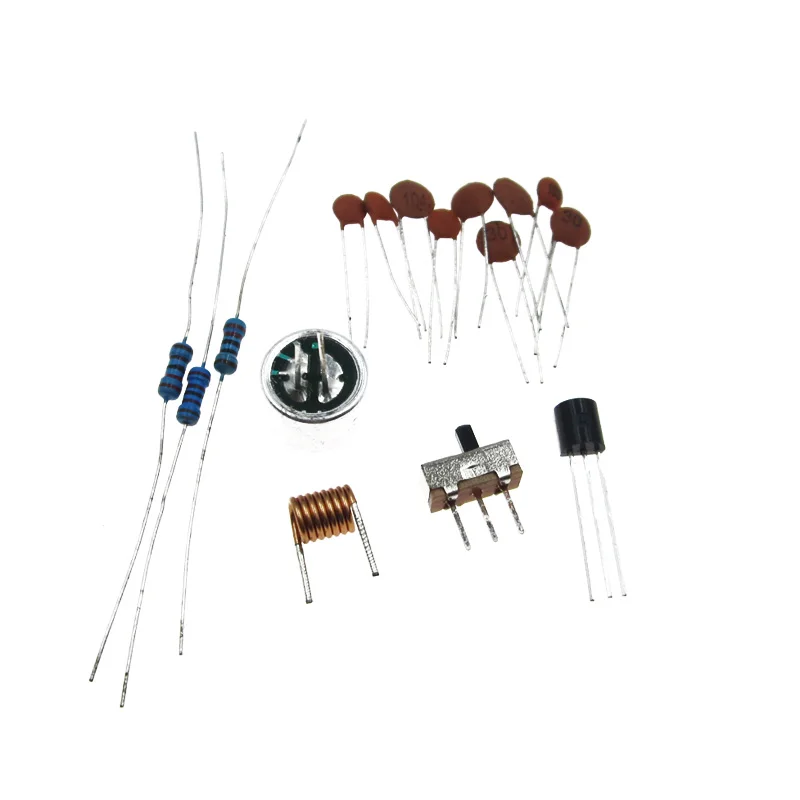

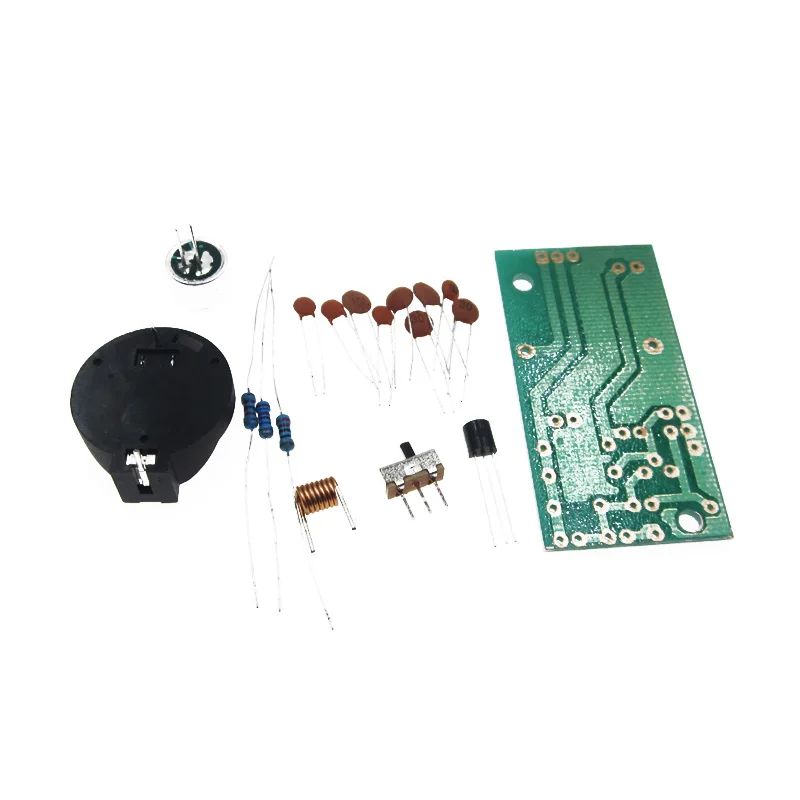

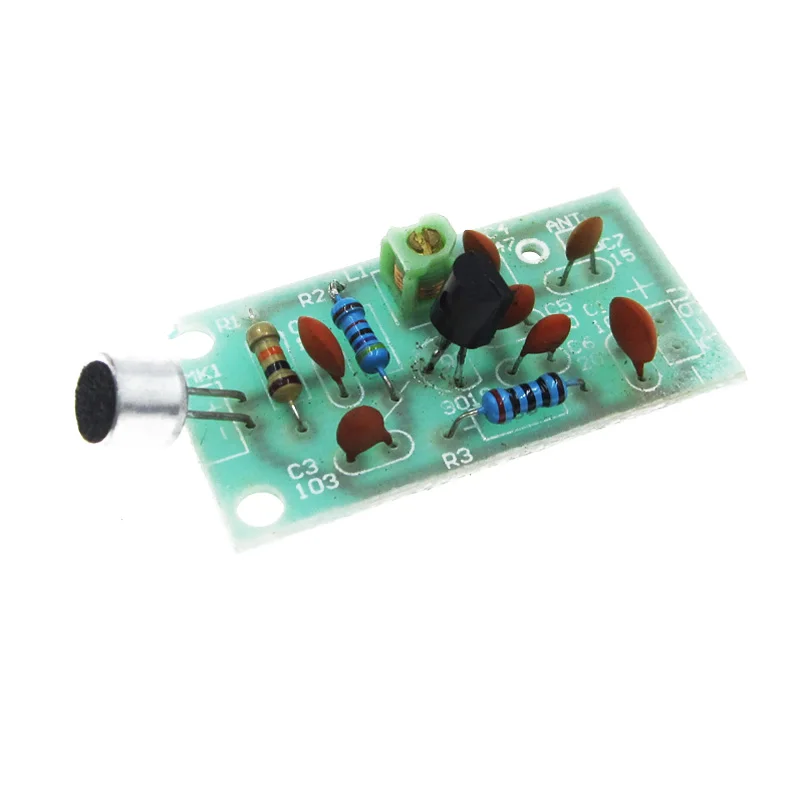

    В комплект входят:
    Резистор R1 2,2 кОм 1
    Резистор R2 22 кОм 1
    Сопротивление R3 220 1
    Керамические конденсаторы C1 C2 104 3
    Керамические конденсаторы C3 103 1
    Керамические конденсаторы C6 C7, C4 30 3
    Керамические конденсаторы C5 10 1
    Q триод 9018 1
    L индуктивность 4T 1
    1 электретный микрофон MIC
    BT3V CR2032 держатель батареи 3 v 1
    PCB: 26 * 52 мм

    91-103MHz FM Wireless Radio
    Описание продукта:

    Диапазон рабочего напряжения [3-5V ]

    Диапазон частот [91-103 МГц] (по умолчанию при доставке 3V99.8 МГц)

    Дальность передачи [3-20 м] (большее влияние окружающей среды)

    Рабочий ток [6-30 мА]

    [Без антенны (в комплекте)]

    Схема и иллюстрация [нет]

    Регулировка частоты [регулируется ]

    Батарейный отсек [нет]

    Регулировка громкости [нет]

    Стабильность частоты помех [плохая]

    Чувствительность микрофона [0,3 м] нормально слышно

    Звук [Общие]

    Размер печатной платы] [1,9 * 3,2 CM]

    Покупатели должны быть оснащены [электрический утюг, батарейный отсек и аккумулятор, провода, паяльная проволока, FM-приемник 88-108 МГц]

    Примечание. Этот младенец менее стабилен, имеет легкий дрейф частоты, так как промышленность не может использовать беспроводную связь. передатчик.

    Фотографии товара

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
