Германиевый усилитель схема. Германиевый усилитель класса А: схема и особенности конструкции

Как работает германиевый усилитель класса А. Какие преимущества у германиевых транзисторов для аудио. Как собрать простой усилитель на германиевых транзисторах. Какие компоненты нужны для схемы германиевого усилителя. На что обратить внимание при конструировании.

Особенности германиевых транзисторов для аудиоусилителей

Германиевые транзисторы обладают рядом уникальных свойств, делающих их привлекательными для построения аудиоусилителей высокого класса:

• Низкое напряжение открытия p-n перехода (около 0,2-0,3 В) позволяет получить более линейную характеристику усиления
• Высокий коэффициент усиления по току
• Малые шумы при работе на малых токах
• Хорошие частотные свойства
• «Мягкое» ограничение сигнала при перегрузке

Благодаря этим особенностям, усилители на германиевых транзисторах способны обеспечить очень чистое и естественное звучание, близкое к ламповому. Однако конструирование таких усилителей требует учета некоторых нюансов.

Принцип работы германиевого усилителя класса А

Усилитель класса А работает в линейном режиме, когда ток через транзистор протекает в течение всего периода входного сигнала. Это обеспечивает минимальные искажения, но снижает КПД.

Типовая схема германиевого усилителя класса А содержит следующие основные элементы:

• Входной каскад на германиевом транзисторе для предварительного усиления сигнала
• Выходной каскад на мощном германиевом транзисторе
• Цепи смещения для задания рабочей точки транзисторов
• Разделительные конденсаторы между каскадами
• Отрицательная обратная связь для стабилизации режима

Благодаря работе в классе А, такой усилитель обеспечивает минимальные искажения сигнала и высокую линейность во всем диапазоне входных напряжений.

Простая схема германиевого усилителя мощности

Рассмотрим схему простого двухкаскадного усилителя мощности на германиевых транзисторах:

«`text +12V | R1 10k | C1 10uF | R3 1k Input —||—+—-/\/\/\—-+ | | R2 | | 4.7k | | R4 | | | 470 | | | | \/ | | VT1 /\ | | GT311 | | | | | | R6 | | | 100 | | R5 | 470 | C3 100uF | | ||—— Output | | ___ GND GND /// «`

Особенности данной схемы:

• Входной каскад на транзисторе VT1 (GT311) обеспечивает усиление по напряжению
• Выходной каскад на транзисторе VT2 (GT402) работает в режиме эмиттерного повторителя
• Резисторы R2 и R5 задают режим по постоянному току для VT1
• Резистор R4 создает отрицательную обратную связь
• Конденсаторы C1 и C3 разделяют каскады по постоянному току

Данная схема способна обеспечить выходную мощность около 1-2 Вт на нагрузке 8 Ом при питании 12 В.

Выбор компонентов для германиевого усилителя

При конструировании германиевого усилителя важно правильно подобрать компоненты:

• Транзисторы — рекомендуются GT311, GT402, П201-П203 и аналоги
• Резисторы — углеродистые или металлопленочные с допуском 5-10%
• Конденсаторы — полипропиленовые или полистироловые для разделительных цепей
• Электролитические конденсаторы — низкоимпедансные аудиофильские серии
• Монтажные провода — медные многожильные сечением 0,5-1 мм2

Важно использовать качественные компоненты для получения максимально чистого звучания.

Особенности конструирования германиевого усилителя

При сборке германиевого усилителя необходимо учитывать следующие моменты:

• Обеспечить хороший теплоотвод для транзисторов
• Использовать короткие и прямые соединения
• Разделить входные и выходные цепи
• Применить звездообразную топологию заземления
• Экранировать входные цепи для снижения наводок
• Использовать отдельные проводники питания для каждого каскада

Правильная компоновка и монтаж позволят раскрыть потенциал германиевых транзисторов и получить чистый неокрашенный звук.

Настройка и тестирование германиевого усилителя

После сборки усилитель требует настройки и проверки:

1. Измерить напряжения питания и смещения транзисторов
2. Проверить отсутствие самовозбуждения на высоких частотах
3. Измерить коэффициент усиления и полосу пропускания
4. Оценить уровень нелинейных искажений на разных частотах
5. Прослушать усилитель с различными источниками сигнала

При необходимости следует скорректировать номиналы резисторов для получения оптимальных параметров.

Преимущества и недостатки германиевых усилителей

Усилители на германиевых транзисторах имеют ряд достоинств и ограничений:

Преимущества:

• Очень чистое и естественное звучание
• Мягкое ограничение при перегрузке
• Низкий уровень шумов
• Хорошая микродинамика

Недостатки:

• Чувствительность к температуре
• Относительно низкий КПД
• Сложность подбора компонентов
• Склонность к самовозбуждению

Несмотря на некоторые ограничения, многие аудиофилы ценят германиевые усилители за их уникальное звучание.

Заключение

Германиевые усилители класса А позволяют получить исключительно чистый и естественный звук, близкий по характеру к ламповым устройствам. Хотя их конструирование требует определенных навыков, результат способен порадовать даже самых взыскательных любителей качественного звука. При правильном подходе к разработке и настройке германиевый усилитель может стать настоящим украшением любой аудиосистемы высокого уровня.

Германиевый усилитель мощности — чистый ламповый звук Hi-Fi

Германиевый усилитель мощности в радиотехнике. Германиевые транзисторы и детекторные диоды обладают характеристиками, отличными от кремниевых, ввиду меньшего напряжения отпирания pn-перехода: в германии — 0.4В против 0.6В у кремниевых приборов. В свое время германиевые полупроводниковые приборы использовались повсеместно в радиоприемниках и других конструкциях.

Многие радиолюбители, которые в силу своего возраста не застали эпоху «германиевого звука» и часто спрашивают: «Что такого особенного есть в усилителях мощности собранных на германиевых транзисторах?». Если не особенно вдаваться в подробности, то можно ответить так: У таких аппаратов необычный звук, очень похожий на ламповый, большой динамический диапазон и та самая скорость нарастания. Впрочем, это на любителя, есть такие кто например ненавидит лампы.

Но качественные усилители выполненные на кремневых транзисторах обладают всеми этими характеристиками в том же объеме. Так же германиевые полупроводники имеют несколько больший акустический КПД, то есть звучание у них громче, чем у кремневых на выходе и для высоко комфортного прослушивания вполне хватит небольшой выходной мощности.

Первыми транзисторами в радиотехнике, после электровакуумных ламп были германиевыми, которые произвели настоящий фурор в радиоэлектронной сфере. Конечно нет смысла спорить, что приобрели почитатели музыки отказавшись от лампового варианта в пользу германиевых приборов. По этому поводу до сих пор существует много разных мнений. В настоящее время германиевые транзисторы не производит ни одна страна и упоминание о них встречаются довольно редко. И напрасно. Германиевый усилитель мощности и если взять для примера кремниевый транзистор, какой он бы не был, биполярный, полевой или предназначенный для работы на высоких и низких частотах и так далее. Так вот он в отличии от германиевого полупроводника менее подходящий для воспроизведения звука высокого качества.

В общем, чтобы сейчас не углубляться в рассмотрение физических свойств германиевых транзисторов, при необходимости вы можете эти данные легко найти в интернете. Поэтому перейдем непосредственно к изучению принципиальных схем построенных на транзисторах с германиевым кристаллом. Сразу хотелось бы отметить несколько важных правил без соблюдения которых, очень сложно получить высококачественное звучание.

• Во первых в используемой схеме устройства, принципиально нужно отказаться от применения кремниевых полупроводников.
• Компоновку и последующую сборку выполнять только навесным монтажом, при этом как можно больше использовать сами выводы электронных компонентов. В случае применения печатных плат для монтажа, то вы должны знать, что в таком случае качество звучания будет существенно хуже.
• При конструировании усилителя старайтесь рассчитать схему так, чтобы количество транзисторов в устройстве должно быть как можно меньшим.
• Прежде чем производить монтаж, необходимо провести подбор комплементарных пар транзисторов не только для каждого плеча выходного тракта структуры PNP и NPN, но и обязательно для обоих каналов. Особое внимание при подборе электронных элементов стоит обратить на параметры статического коэффициента передачи тока, которое должно быть более 100 и как можно меньшим обратным током коллектора.
• Силовой трансформатор должен быть собран на магнитопроводе из Ш-образных пластин с площадью сечения более 15см². Также нужно при изготовлении трансформатора не забыть сделать один ряд экранирующей обмотки с последующим ее заземлением.

Германиевый усилитель мощности — схема №1

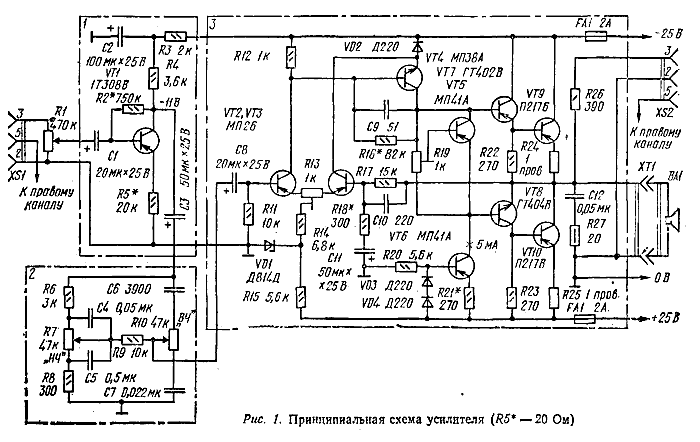

Показанный здесь германиевый усилитель мощности и его схемотехника можно сказать легендарная и в свои лучшие годы была очень популярна. Такая топология схемы усилителя одна из немногих конфигураций, которая соответствует аудиофильским нормам. Хотя эта схема и очень простая, но тем не менее способна воспроизводить высококачественное звучание при этом затраты на комплектующие совсем небольшие и под силу любому радиолюбителю. Автор этой конструкции усилителя в этом случае всего лишь приспособил ее к современным запросам High End Audio.

Настраивать германиевый усилитель несложно. Вначале нужно переменным резистором R2 установить ровно половину питания на отрицательном отводе электролитического конденсатора С7. Далее необходимо подобрать постоянный резистор R13 таким образом, чтобы мультиметр, подключенный в цепь коллектора транзисторов оконечного каскада, показывал ток покоя в пределах 42 — 52 мА, но не больше. Когда начнете подавать сигнал на вход усилителя, то обязательно нужно проверить наличие либо отсутствие самовозбуждения, хотя возникновение такого процесса бывает исключительно редко.

Но все таки если на осциллографе появились высокочастотные искажения, то в этом случае нужно будет заменить конденсатор С5 на емкость с большим номиналом. Для того, чтобы усилитель работал в стабильном и устойчивом режиме при повышении температуры на основание пары диодов D311 должна быть нанесена тепло-проводная паста и плотно закреплены на транзисторе выходного каскада. В свою очередь выходные транзисторы устанавливаются на радиаторах охлаждения с площадью рассеивания более 220см².

Схема модернизированная

В предыдущей штатной схеме выходной каскад был построен на транзисторах одной проводимости, так как в те далекие времена советская электронная промышленность не производила мощных комплементарных германиевых транзисторов. Когда много позднее появились германиевые транзисторы структуры PNP и NPN, то это дало возможность модернизировать схему оконечного каскада как показано на второй схеме. Но оказывается не все так просто как хотелось бы. Дело в том, что у названных выше полупроводников предельный коллекторный ток составляет всего около 3,4 А.

Например у П217В максимальный ток коллектора равен 7,5 A. В связи с этим использование их в схеме возможно только с условием параллельного включения по два в плечо. Вот такой вариант практически этим и имеет отличие от первой схемы. Ну и конечно у источника питания полярность противоположная. И транзистор для усиления напряжения ГТ 404Г, установлен n-p-n проводимости. Настройка модернизированной схемы идентична предыдущей. Ток покоя оконечного каскада имеет точно такие же значения.

Немного о блоке питания

Чтобы получить качественное звучание, желательно раздобыть где то две пары германиевых сплавных диода Д305. Устанавливать другие настоятельно не советую. Соединяются они по мостовой схеме, и ставятся шунты в виде слюдяных конденсаторов типа КСО, емкостью по 0,01µF, далее устанавливаем восемь емкостей по 1000µF с рабочим напряжением 63v, желательно фирменные, которые также шунтируются слюдяными конденсаторами. Увеличивать общую емкость не следует, так как сбалансированность низких, средних, и высоких частот снижается, теряется воздух.

Параметрические значения двух приведенных схем практически одинаковы: мощность на выходе составляет 20 Вт при работе на нагрузку 4 Ом. Безусловно, данные цифры почти ничего не скажут о звучании усилителя. Но об одном можно говорить с уверенностью — однажды прослушав правильно собранный усилитель по схемам приведенным выше, вы уже не так уверенно будете смотреть в сторону аппаратов собранных на кремниевых транзисторах.

Усилитель на германиевых транзисторах схема

В конце позапрошлого века немецкий химик К. Винклер открыл элемент, существование которого заранее было предсказано Д. А 1 июля г. Разумеется, первые транзисторы были германиевыми, и именно этот элемент произвел настоящий переворот в радиотехнике.

Поиск данных по Вашему запросу:

Усилитель на германиевых транзисторах схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Радио-как хобби
• Схема УНЧ на германиевых транзисторах МП39, П213 (2Вт)
• высококачественный усилитель на германиевых транзисторах
• Германиевые транзисторы
• Самодельный УНЧ на германиевых транзисторах
• Германиевый усилитель мощности
• Усилитель на германиевых транзисторах
• Усилитель Лина
• Please turn JavaScript on and reload the page.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой усилитель звука на транзисторах

Радио-как хобби

By madpsychocell , October 25, in Усилители мощности. Доброго всем времени суток. Хотел бы, уважаемые, поделиться с вами схемой, мною переработанного варианта УМЗЧ на германиевых транзисторах скан оригинал схемы здесь. Итак по порядку. Эта статья предназначена для тех, у кого остались залежи советских транзисторов МПМП42 и ПП, или есть возможность достать их, или их предшественников.

Итак вернёмся к оригинальной схеме. Из неё убран входной трансформатор, вместо него добавлен однотактный каскад усиления, номиналы резисторов коллекторно-эмиттерных цепей увеличены для стабильности по току через предвыходные транзисторы. Ёмкости конденсаторов средней точки, для подключения акустических систем, тоже увеличены для выравнивания АЧХ на границах диапазона.

Ознакомиться с изменённой схемой можно во вложении. Скриншот схемы был сделан из эмуляционного проекта данного усилителя в программе microcap, поэтому номерным порядком элементов нужно пренебречь. Входной каскад усиления Q5 включён по типичной схеме ОЭ с термостабилизацией: смещение на базу подаётся с коллектора транзистора. Входной конденсатор C5 имеет ёмкость 47мкФ для уменьшения завала низких частот, резистор R9 — тестовый для microcap и его номиналом можно относительно пренебречь.

Важную роль играет в схеме диод, вместе с резистором R1 образуют цепочку смещения между базами предвыходных транзисторов и устраняют искажения «ступенька». В качестве диода использован германиевый Д9Д, но думаю, допустимо использовать и КД, хотя возможно и будет разница в звучании.

Напряжение питания схемы можно использовать не стабилизированное, но тогда будет небольшой гул в АС. Я использовал лабораторный блок питания со стабилизацией — и гул исчез полностью.

Усилитель сохраняет работоспособность при напряжении от 9 до 24 В. Повышение напряжения нецелесообразно, т. Точки на схеме: LIn- вход усилителя, -U напряжение питания, LOUT выход усилителя подключается на среднюю точку, образованную двумя конденсаторами ёмкостью мкФ каждый. Заметьте , общий провод питания плюсовой! Схема проста для повторения, имеет малое количество деталей, хороший предел питающих напряжений. Настройка заключается в замере напряжения на выходе усилителя, оно должно быть приближено к половине напряжения питания.

Проверено: усилитель не боится длительных КЗ в нагрузке. Описываемая мощность в статье-оригинале по ощущениям вполне соответствует, и в стерео варианте достаточна для громкого озвучивания жилой комнаты 15кв. Диапазон частот: 40Гц Не знаю, как объяснить, но он не такой был «сухой» , в общем чистый и звонкий.

Прослушивание осуществлялось на самодельных АС собранных из НЧ и широкополосных динамиках от старых телевизоров. Разделение стерео каналов, естественно, было лучше по ощущению объёмности звука. Единственный мой тестер мама, любитель классической музыки, сказала, что компьютер стал играть вживую. Оба канала усилителя собраны на плате навесным монтажом за неимением нормальных плат и условий их травления в городе , запитаны стабилизированным напряжением 20Вольт.

Ёмкость конденсаторов фильтра питания мкФ 2хмкФ. Диодный мост применён готовый — RS и запараллелен керамическими конденсаторами 0. Расположенный рядом с платой усилителя трансформатор лабораторного блока питания не оказывал паразитное действие на звук. Замена деталей: прочитайте оригинал статьи , резисторы R4 и R5 повышены в номиналах для более спокойного течения токов через предвыходные транзисторы это чуть-чуть уменьшает выходную мощность , зато увеличивает надёжность усилителя, поэтому допустимо использовать все описанные в оригинальной статье замены, невзирая на указанное там напряжение питание.

Это моя первая статейка. В ней я хотел поделиться своими «открытиями для себя», в области усилителе-строения. Если будет, чем сфоткать конструкцию — сфоткаю обязательно! За сим, удачи! Корпус заготовлен. Оконечники установлены на радиаторы радиаторы, как оказалось, нужны намного больше — греется.

В полном сборе, соединения на плате основаны на выводах самих радиодеталей. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Диоды в смещении нужны германиевые, кремний здесь будет работать хуже. Для германиевых транзисторов это обязательное условие, чтобы усилитель по температуре не ушёл в «разнос».

В нете появилась информация о том, что германий звучит чуть ли не как лампы, но мне мало верится, так как собирал я такие усилители и сравнивал их с кремнием. По моему, лучше звучит кремний, правда я собирал с ООС. С другой стороны, исключение ООС, как местных, так и общих, положительно влияет на улучшение звучания и «прозрачность» любого усилителя, поэтому есть вариант, что аналогичный усилитель на кремнии будет звучать не хуже германия, а может даже и лучше. Конденсаторы Panasonic.

Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя. Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR. Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур. А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне.

Читать статью. STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT. Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства.

А Вы давно проверяли слух? Какую наивысшую частоту Вы слышите? До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. Проверено во ВНИИ им. Специально проводили такие испытания с приглашением ведущих музыкантов. На восприятие музыки оказывается сильно влияют не четные гармоники. В данный момент рассчитываю пассивный тембрблок для усилителя. Хочу его поставить на разрыв после первого каскада усиления и обдумываю свои ящики для АС тестовая АС не моя. Из данных динамиков, звук после усилка нравиться на 4ГД, он очень мягкий, думаю, как всё это скомпоновать.

Нашёл подобную схему усилителя на 45вт, правда нифига не разобрать номиналы, но схемотехнику понять можно.

Там транзисторы дарлингтона вижу. Деталей минимум тоже, интересно. А такие бывают? Только, я, точно, пробовать собирать не буду, меня и так всё устраивает в звуке.

На днях нашёл старенькую схему усилителя маломощного, тоже на старой элементной базе, без ООС. Собирал в году Очень хорошо и оч. Собирал один канал. Ну если два — для стерео, самое то будет.

Для стерео варианта нужно будет лишь два трансформатора от абонентских громкоговорителей радиоточки. В схеме всего 2 транзистора германиевые, но знакомые пробовали и на кт б собирать. Громкость схемы хорошая, насчёт частоты не знаю как дело было, но звучало чётко и очень динамично, скорее всего, где то до 16кГц диапазон был, но зато, «живо» звучала схемка. Выложу на днях, если ому интересна данная схема. Настройки никакой, собрал, и будет звучать сразу. Диапазон питающих напряжений от 1.

Мдааа уж Схема то из 50годов. Старые ВРЛ полистать,там их навалом. Хороший УСЬ в архиве. Сам делал,для интереса. You can post now and register later.

If you have an account, sign in now to post with your account. Note: Your post will require moderator approval before it will be visible. Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor.

Схема УНЧ на германиевых транзисторах МП39, П213 (2Вт)

By madpsychocell , October 25, in Усилители мощности. Доброго всем времени суток. Хотел бы, уважаемые, поделиться с вами схемой, мною переработанного варианта УМЗЧ на германиевых транзисторах скан оригинал схемы здесь. Итак по порядку.

Думаю, пытаться получить от германиевых транзисторов киловаттные Если нужно больше — схема неоправданно усложняется.

высококачественный усилитель на германиевых транзисторах

Схема усилителя проста, деталюшек минимум, пригодится для повторения новичками, ниже текст так же для них. Усилительные элементы схемы — германиевые транзисторы — активно применялись еще тридцать лет назад. Схемотехника напоминает многие распространенные схемы тех лет, например усилитель Электрон Некоторые различия есть, в основном технологического характера. Источник питания однополюсный, нестабилизированный, несколько необычно там смотрится дроссель. Выходной каскад работает в режиме класса АВ. Работа усилителя на примере одного канала: Входной сигнал поступает на базу транзистора VT1, сюда же приходит постоянное напряжение с делителя R5,R9 — это задает потенциал смещения транзистора и одновременно напряжение симметрии выхода. Аналогично действует схема, усиливая полезный сигнал переменного тока. Только теперь схема отрабатывает звуковой сигнал поступающий в базу VT1 через С2.

Германиевые транзисторы

Если не особенно вдаваться в подробности, то можно ответить так: У таких аппаратов необычный звук, очень похожий на ламповый, большой динамический диапазон и та самая скорость нарастания. Впрочем, это на любителя, есть такие кто например ненавидит лампы. Но качественные усилители выполненные на кремневых транзисторах обладают всеми этими характеристиками в том же объеме. Так же германиевые полупроводники имеют несколько больший акустический КПД, то есть звучание у них громче, чем у кремневых на выходе и для высоко комфортного прослушивания вполне хватит небольшой выходной мощности.

Perfectionist Канал самоделок. Купить плату усилителя 2х Вт:ali.

Самодельный УНЧ на германиевых транзисторах

Схема усилителя проста, деталюшек минимум, пригодится для повторения новичками, ниже текст так же для них. Усилительные элементы схемы — германиевые транзисторы — активно применялись еще тридцать лет назад. Схемотехника напоминает многие распространенные схемы тех лет, например усилитель Электрон Некоторые различия есть, в основном технологического характера. Источник питания однополюсный, нестабилизированный, несколько необычно там смотрится дроссель.

Германиевый усилитель мощности

Что нового? Цирклотроны без ОООС. Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 1 из 13 1 2 3

схемы гитарных усилителей на германиевых транзисторах — Простой германиевый усилитель мощности — Усилители на aclrrupost

Усилитель на германиевых транзисторах

Усилитель на германиевых транзисторах схема

Модифицированный усилитель Лина, фактически являющийся высоколинейным операционным усилителем ОУ , абсолютно доминировал в схемотехнике дискретных и интегральных УМЗЧ и классических интегральных ОУ последней четверти XX века и начала XXI века [1] [2]. В схемотехнике интегральных УМЗЧ малой мощности по-прежнему используются и варианты базовой схемы Лина [1]. Транзисторные усилители мощности х годов строились по унаследованной из ламповой схемотехники симметричной пушпульной [комм. Эти усилители, развивавшие выходную мощность порядка нескольких сотен мВт , имели высокий коэффициент полезного действия что обусловило их применение в переносных радиоприёмниках и слуховых аппаратах при неустранимо высоких нелинейных искажениях [3].

Усилитель Лина

ВИДЕО ПО ТЕМЕ: Усилитель на одном транзисторе П217В

Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Кремний против германия в усилителях одинаковой ретро-структуры и новый германиевый кит в конце. Усилители Усилители на транзисторах. Германий превыше всего?

В последнее время заметно вырос интерес к усилителям мощности на германиевых транзисторах. Предлагаю вашему вниманию две простые схемы усилителей мощности НЧ на германиевых транзисторах, опробованные мной некоторое время назад.

Please turn JavaScript on and reload the page.

У радиолюбителей со стажем хранится некоторое количество исправных, но морально устаревших радиодеталей, к которым относятся германиевые транзисторы. В статье отмечается, что усилитель прост конструктивно, легко налаживается и стабильно работает, доступен для повторения даже малоопытным радиолюбителям. Работал усилитель на самодельную колонку с динамиком 4ГД28, источником сигнала служил катушечный магнитофон, который использовался как предусилитель для самодельной электрогитары, которую подключал к микрофонному входу, и для воспроизведения магнитных записей. Спустя сорок лет я повторил эту схему, применив как усилитель для головных телефонов. Рисунок 1 — Оригинальная схема усилителя. Электролитические конденсаторы, за исключением C3 C2 , зашунтированы плёночными.

Сборка конструкций на германиевых транзисторах является своего рода ностальгией, потому что эра германиевых транзисторов закончилась лет 30 тому назад, собственно, как и их производство. Хотя аудиофилы по прежнему спорят до хрипоты, что же лучше для высокой верности воспроизведения звука-германий или кремний? Есть планы повторить пару конструкций несложных радиоприемников прямого преобразования и регенеративных для приема в диапазоне коротких волн.

Схема УНЧ на германиевых транзисторах МП39, П213 (2Вт)

Усилитель мощности низкой частоты на германиевых транзисторах П213, принципиальная схема которого приведена на рис. 1, может быть использован для воспроизведения грамзаписи, в качестве низкочастотной части приемника (с гнезд ГнЗ, Гн4), а также для усиления сигналов с датчиков адаптеризованных музыкальных инструментов (с гнезд Гн1, Гн2).

• Чувствительность усилителя с гнезд ГнІ, Гн2 — 20 мв, с гнезд Гн3, Гн4 — не хуже 250 мв;
• Выходная мощность на нагрузке 6,5 ом -2 вт;
• коэффициент нелинейных искажений — 3%;
• Полоса воспроизводимых частот 60-12 000 гц;
• В режиме молчания усилитель потребляет ток порядка 8 ма, а в режиме максимальной мощности — 210 ма.
• Усилитель может питаться как от батарей, так и от сети переменного тока напряжением 127 или 220 в.

Принципиальная схема

Как видно из принципиальной схемы, первый каскад усиления собран на мало-шумящем транзисторе МП39Б (Т1) по схеме с общим эмиттером. Усиливаемый сигнал подается на потенциометр R1, с движка которого через резистор R2 и разделительный конденсатор С1 сигнал низкой частоты попадает на базу транзистора. Нагрузкой первого каскада усилителя служит резистор R5.

Делитель напряжения R3, R4 и резистор R6 являются элементами температурной стабилизации. Наличие делителя R3, R4 делает напряжение на базе транзистора Т1 мало зависящим от температуры. Резистор R6 в цепи эмиттера создает отрицательную обратную связь по постоянному току.

При повышении температуры увеличивается ток в цепи эмиттера и на резисторе R6 увеличивается падение напряжения. В результате этого напряжение между базой и эмиттером становится менее отрицательным, что препятствует дальнейшему увеличению тока эмиттера. Второй каскад усиления также собран по схеме с общим эмиттером на транзисторе МП39Б (Т2).

Рис. 1. Принципиальная схема звукового усилителя на германиевых транзисторах, мощность 2 Ватта.

Чтобы снизить зависимость параметров этого каскада от температуры, в нем применена комбинированная отрицательная обратная связь, определяемая резисторами R8, R9 и R10. Усиленное первым каскадом напряжение подается на вход второго каскада через разделительный конденсатор С2. Нагрузкой транзистора Т2 служит резистор R7.

Третий каскад усиления собран на транзисторе Т3. Нагрузкой каскада служит резистор RI8. Связь между вторым и третьим каскадами осуществляется с помощью конденсатора С3.

Выходной каскад усилителя работает в режиме класса В по последовательнопараллельной схеме. Основным преимуществом усилителей этого класса перед усилителями, работающими в классе А, является высокий коэффициент полезного действия.

При конструировании обычных усилителей низкой частоты радиолюбители сталкиваются с задачей изготовления переходных и выходных трансформаторов. Малогабаритные трансформаторы с пермаллоевым сердечником достаточно сложны в изготовлении. Кроме того, трансформаторы снижают общий коэффициент полезного действия и во многих случаях являются источником нелинейных искажений.

В последнее время были разработаны выходные каскады без трансформаторов — с квазидополнительной симметрией, т. е. с использованием транзисторов, имеющих разнотипные переходы и дополняющих друг друга для возбуждения двухтактного усилителя.

Бестрансформаторный каскад собран на двух мощных транзисторах Т6, Т7 с возбуждением от пары дополняющих симметричных транзисторов Т4 и Т5, работающих в предоконечном каскаде усиления.

В зависимости от полярности сигнала, подаваемого с коллектора транзистора Т3, отпирается то один (Т4), то другой (Т5) транзистор. Одновременно открываются связанные с ними транзисторы Т6, Т7. Если на коллекторе транзистора Т3 усиленный сигнал имеет отрицательную полярность, открываются транзисторы Т4, Т6, если сигнал имеет положительную полярность, открываются транзисторы Т5 и Т7.

Постоянная составляющая коллекторного тока, проходящая через термостабилизирующий диод Д1 и резистор R19, создает смещение на базах транзисторов Т4, Т5, выполняющих функции фазоинверторов. Это смещение позволяет устранить характерные искажения, вызванные нелинейностью входных характеристик при малых токах базы.

Резисторы R22, R23 снижают влияние разброса параметров транзисторов Т4, Т3 на режим работы выходного каскада. Конденсатор С9 разделительный.

С целью уменьшения нелинейных искажений каскады усиления на транзисторах Т3 — Т7 охвачены отрицательной обратной связью по переменному току, напряжение которой снимается с выхода оконечного усилителя и через цепочку R17, С8, R16, R15, С6, R14 подается на базу транзистора Т3. При этом переменный резистор R17 обеспечивает регулировку тембра в области низших частот, а потенциометр R15 — в области высших частот.

Если регулировка тембра не требуется, то детали R14 — R17. С6, С8 из схемы исключаются. Цепь обратной связи в этом случае образуется резистором R0 (на рис. 1 эта цепь изображена пунктирной линией).

Для нормальной работы выходного каскада напряжение в точке «а» (напряжение покоя) должно быть равно половине напряжения источника питания. Это достигается соответствующим выбором сопротивления резистора RI8. Стабилизация напряжения покоя обеспечивается цепью отрицательной обратной связи по постоянному току.

Как видно из схемы, точка «а» на выходе усилителя соединяется с цепью базы транзистора ТЗ с помощью резистора R12. Наличие этой связи автоматически поддерживает напряжение в точке «а» равным половине напряжения источника питания (в данном случае равным ба).

Для нормальной работы усилителя необходимо также, чтобы транзисторы Т4, Т5 и Т6, Т7 имели возможно меньший обратный ток. Величина коэффициента усиления (5 транзисторов Т4-Т7 должна лежать в пределах 40 — 60; причем транзисторы могут иметь различные коэффициенты усиления h. Необходимо только, чтобы выполнялось равенство h5 * hб= h5 * h7.

Детали и монтаж

Монтаж усилителя производится на гетинаксовой панели толщиной 1 — 1,5 мм. Размеры платы в значительной степени зависят от области применения усилителя. Транзисторы П213Б для обеспечения хорошего теплоотвода снабжены радиаторами с общей охлаждающей поверхностью не менее 100 см2.

Питание усилителя может производиться от батареи напряжением 12 в, собранной из элементов типа «Сатурн», или от батарей для карманного фонаря. Питание усилителя от сети переменного тока осуществляется с помощью выпрямителя, собранного по мостовой схеме на четырех диодах Д1-Д4 с емкостным фильтром через стабилизатор напряжения (рис. 2).

Рис. 2. Принципиальная схема блока питания для усилителя на германиевых транзисторах.

Как было указано выше, при работе усилителя потребляемый им ток изменяется в довольно широких пределах. Резкие колебания тока неизбежно вызовут изменение величины питающего напряжения, что может привести к нежелательным связям в усилителе и искажениям сигнала.

Для предотвращения подобных явлений предусмотрена стабилизация выпрямленного напряжения.

В состав стабилизатора входят транзисторы Т7, Т2 и стабилитрон Д5. Данный стабилизатор при изменении тока нагрузки от 5 до 400 ма обеспечивает стабильное напряжение 12 в, причем амплитуда пульсаций не превышает 5 мв. Стабилизация питающего напряжения происходит за счет перепада напряжения на транзисторе Т2.

Этот перепад зависит от смещения на базе транзистора Т2, которое, в свою очередь, зависит от величины опорного напряжения на резисторе R2 и напряжения на нагрузке (Rнагр).

Транзистор Т2 монтируют на радиаторе. Выпрямитель размещается в ящике размером 60Х90Х130 мм, который изготавливается из листовой стали толщиной 1 мм.

Силовой трансформатор выполнен на сердечнике Ш12, толщина набора 25 мм. Обмотка I (на 127 в) содержит 2650 витков провода ПЭЛ 0,15, обмотка II (на 220 в) — 2190 витков ПЭЛ 0,12, обмотка III — 420 витков ПЭЛ 0,55.

Налаживание схемы

Усилитель, собранный из проверенных деталей и транзисторов, обычно сразу начинает работать. Подключив источник питания (12 в), резисторами R3, R8, R12, R18 устанавливают рекомендуемый режим.

Затем через разделительный конденсатор С3, который предварительно отключается от коллектора транзистора Т2, подают на вход усилителя напряжение от звукового генератора (0,2 в, частота 1000 гц).

Цепь обратной связи в точке «б» необходимо разорвать. Контроль формы выходного напряжения наблюдают с помощью осциллографа, подключенного параллельно громкоговорителю. Если на стыках полуволн наблюдаются большие «ступеньки», нужно уточнить значение резистора R19.

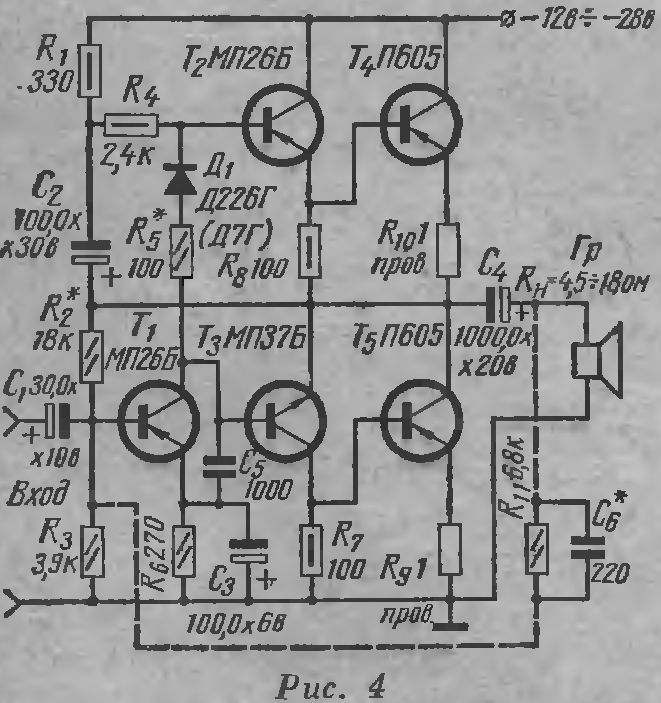

Оно подбирается по минимальным искажениям, которые при включении цепи обратной связи почти полностью исчезают. Налаживание других каскадов никакими особенностями не отличается. В тех случаях, когда от усилителя требуется чувствительность порядка 250 мв, первые два каскада на транзисторах Т1, Т2 из схемы можно исключить.

Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.

Переведите свой усилитель с германия на кремний

Переведите свой усилитель с германия на кремний
Теперь приступим. .. Выберите схему германиевого усилителя из перечисленных ниже типов. Затем следуйте инструкциям по преобразование вашей схемы. Изменения затрагивают 9Резисторы смещения базы 0020. (см. рисунок справа). Округлите рассчитанные значения резисторов до ближайших стандартных значений. Поскольку это резисторы смещения, попробуйте быть в пределах пяти процентов. Однотактные усилители относятся к первой группе. Двусторонние усилители находятся во втором. В примерах ниже используются транзисторы NPN. Чтобы преобразовать схемы PNP, следуйте примерам, но поменяйте местами плюс и минус мощность соединения. Также поменяйте местами все полярные детали (например, диоды и электролиты). Схема резисторов базового смещения слов для мудрых: Документируйте свои изменения, чтобы при необходимости их можно было отменить. Необходимый навыки: Отпайка, пайка и интерпретация номиналов резисторов. Чтение напряжения цепи с помощью вольтметр. Если у вас нет этих навыков, пожалуйста, найдите помощника, у которого они есть! ▲ ПРЕДУПРЕЖДЕНИЕ. Приведенные ниже инструкции являются общими рекомендациями . Нет каждая схема соответствует этим рекомендациям. Некоторые схемы требуют специальных модификаций которые находятся за пределами этой страницы. Кроме того, запуск схемы и получение он работает ну не всегда то же самое. Эта страница не претендует на идеальная работа после преобразования. Возможно, вам все еще придется настроить схему. Эта страница поможет вам правильно определить предвзятость. Коэффициент усиления, АЧХ, шум уровень, чувствительность и т. д. являются вашей ответственностью. Тем не менее, много раз преобразованная схема будет работать нормально. Понятия удовлетворительная работа имеет значение для вашего личное суждение. Примерные значения деталей приведены только для справки. См. другие предупреждения и примечания внизу этой страницы. Однотактные усилители Без резисторов смещения: Добавьте резистор R B , база к Vcc. р B = (R C x (2 x бета)) Примечание. Кремниевые транзисторы общего назначения имеют коэффициент бета около 200. 1 резистор смещения R B : Заменить на R B = та же формула, что и для A выше. 1 резистор смещения R B , возврат к коллектору: Заменить на R B = (R C х бета) 2 резистора смещения, но без эмиттерного резистора: Добавить новый R B2 = (прежнее значение R B2 x 2,3) Будьте осторожны! Множитель «2,3» приблизительно равен . Для некоторых цепей требуется небольшое другое значение. Объект: база NPN должна быть положительной на 0,7 вольта. (PNP: 0,7 В отрицательный.) 2 резистора смещения с эмиттерным резистором R E : R B = (((R E x I E ) + 0,7) / (И Е /20)) Где I E = ((V CC / 2) / (R C + R E ): Игнорирование внутренних R E = 26е-3/т.е. Фактор (I E /20) выше является как коэффициентом усиления по току, так и коэффициентом стабильности (SF). СФ может быть таким низкий как (I E /1), то есть 1Х. Типичный SF (I E /10), или 10Х. Для надежной устойчивости, избегать SF > 20X. 2 резистора смещения и R E , с шунтирующим конденсатором: То же, что и E выше. 2 резистора смещения, R E и схема Дарлингтона: То же, что и E выше, но используйте 1,4 В вместо 0,7 В. Также, Фактор (I E /20) может составлять 10% бета. Консервативно I E = от 100 до 400. Иногда больше. Двусторонние усилители: комплементарные транзисторы Дополнительные транзисторы с одним кремниевым диодом: Добавьте кремниевый диод последовательно с другим. Комплементарные транзисторы с двухдиодным смещением: Замените германиевые диоды на кремниевые. Дополнительные транзисторы с резисторным смещением: R3= (2 x ß x Нагрузка). (при условии, что нагрузка= 8 Ом и ß= 70.) При отсутствии сигнала значение R4 должно быть эквивалентно двум переходам. Для кремния полное падение составляет около 1,4 вольта. (Полупроводники различаются, но обычно не менее 1,2 В. ) Округлите до ближайший стандартный номинал резистора. Двусторонние усилители: дополнительные усилители Дарлингтона Дополнительные датчики Дарлингтона с диодным смещением: Используйте четыре кремниевых диода . Количество переходов между базами определяет количество диодов. С дополнительными Дарлингтонами, между основаниями имеется четыре соединения. (На рисунке показано, как считать соединения. Обратите внимание на «J1, J2, J3, J4”. Вместо обычных диодов можно использовать стабилитрон с таким же падением напряжения. Один должен обратное смещение стабилитрона. Обычные диоды принимают прямое смещение. Darlington & Sziklai (инвертирующий Darlington) с диодным смещением: Используйте три кремниевых диода . Количество переходов между базами определяет количество диодов. От базы к эмиттеру В Дарлингтоне есть две развязки. От базы до эмиттера псевдокомплементарная ступень Шиклаи имеет только одно соединение . Всего три (не четыре) соединения между двумя базами. Дополнительные датчики Дарлингтона с резистором смещения: R3= (2 x ß x нагрузка). (при условии, что нагрузка= 8 Ом и ß= 1000.) При отсутствии сигнала значение R4 должно быть эквивалентно четырем переходам. Для кремния полное падение где-то 2,8 вольта. (Полупроводники различаются, но обычно не менее 2,4 В.) Округлите до ближайший стандартный номинал резистора. Пример «Si Version 2» является адаптацией «Si Version 1». В версии 2 R3 и R4 пропускают тот же ток, что и в примере с германием. Darlington & Sziklai (инвертирующий Darlington) с резистором смещения: Германий тип: Падение напряжения между базами (0,3 вольт x 3). Тип кремния: падение между базами составляет (0,7 вольт x 3). Пример «Si Version 2» является адаптацией «Си Версия 1». В версии 2 R3 и R4 пропускают тот же ток, что и в германии. пример. Двусторонние усилители: двухтактные Двухтактные транзисторы или транзисторы Дарлингтона с транзисторным фазовращателем: Фаза сплиттеры , а не могут потребовать изменений. При необходимости: Обеспечьте достаточное прямое напряжение. Это напряжение должно быть на 0,7 вольта для кремниевых транзисторов или 1,4 вольта на транзисторах Дарлингтона. Двухтактные транзисторы с разделителем трансформатора: Обязательно предусмотреть достаточно прямое напряжение. Это напряжение должно быть равным 0,7 вольта для кремниевых транзисторов или 1,4 вольта для транзисторов Дарлингтона. Перейти на страницу: 1 2 3 4 5 6 7 Следующие	Товарные группы Введение в преобразование Проблемы преобразования Процесс преобразования Примеры преобразования Необходимые изменения схемы Преимущества или проблемы? Транзисторы и любительская электроника Детали класса Ссылки на поставщиков проекта Переведите свой усилитель с германия на кремний Сменные транзисторы, конденсаторы и диоды
▲ ПРЕДУПРЕЖДЕНИЕ. Это ваш проект. Ваше достижение полностью ваше. Я не беру на себя никакой ответственности за ваш успех в использовании методов на этих страницах. если ты не получится, то же самое. Я не даю и не подразумеваю никаких гарантий. я не гарантирую точность или эффективность этих методов. Детали, навыки и методы сборки отличаться. Как и ваши результаты. Действуйте на свой страх и риск. ▲ ПРЕДУПРЕЖДЕНИЕ. Электронные проекты могут представлять опасность. Паяльники может сжечь тебя. Краска шасси и припой — яды. Даже с аккумуляторными проектами, ошибки в проводке могут стать причиной пожара. Если схема и описание на этой странице сбить вас с толку, этот проект слишком продвинут. Попробуйте что-нибудь другое. Опять же, ущерб, травмы и ошибки являются вашей ответственностью. ▲ ПРЕДУПРЕЖДЕНИЕ. Силовые каскады требуют соответствующих радиаторов. Силовые каскады без радиаторов или с неадекватными радиаторами будет перегреваться. Когда они станут теплыми, транзисторы пропускают все больший ток и могут войти в состояние теплового разгона. Тепловой разгон может разрушить транзисторы, вызвать возгорание и причинить ущерб имуществу или людям. наносить ущерб. ♦ ОСТОРОЖНО. Транзисторный усилитель только с одним базовым резистором может быть нестабильный. Преимущество транзисторного усилителя без эмиттерного резистора. низкого количества деталей. Тем не менее, из-за теплового разгона этот усилитель может вести себя беспорядочно. Даже тепло тела от прикосновения к транзистору может значительно изменить усиление устройства . Эмиттерный резистор может уменьшить тепловые эффекты. Этот резистор также способствует лучшей линейности и точности. Улучшение легко слышно. — Вебмастер

Германиевые транзисторы: звуковые свойства

Присутствует «германиевый звук». Он особенно подходит для усиления гитары и может применяться для арфы и некоторых клавишных инструментов. Звук германия имеет теплоту и зернистость, столь же приятную для слуха, как звук лампы, но не то же самое: ощущение тепла примерно эквивалентно (по аналоговым причинам, в частности, эффект Миллера, который динамически ослабляет высокие частоты). Звуковое зерно германия, как правило, немного грубее, чем зерно трубки, и особенно менее плоское и ровное, чем кремний…
Во всех областях аудио германиевые транзисторы и их «хорошие дефекты» противопоставляются холодному фармацевтическому совершенству интегральных схем.

После многих лет, проведенных в тестировании и разработке, я чувствую, что могу указать некоторые характерные параметры… И счастлив поделиться этими знаниями, которые я применяю в продуктах, представленных на этом сайте; вещи только для того, чтобы порадовать гитары.

---

Прототип усилителя 10Вт, все российские германиевые транзисторы.

Германиевые транзисторы

имеют умеренный коэффициент усиления, как и лампы.

Коэффициент усиления германиевых транзисторов редко превышает 120, а в российских моделях часто составляет от 30 до 90, в то время как коэффициент усиления кремниевых обычно составляет от 150 до 500. Это заставляет предусилители и овердрайверы очень постепенно переходить от чистого к слегка искаженный звук при срабатывании обычных регуляторов громкости и тембра.
Схемы просты и могут работать с низким коэффициентом или отсутствием отрицательной обратной связи. Следовательно, германиевые схемы обеспечивают мягкую передачу, в отличие от кремниевых схем из-за их более высокого коэффициента усиления, что требует сильной отрицательной обратной связи, что приводит к более бедному звуку.

---

Округлое колено на кривой насыщения

Выход на насыщение характеризуется отсечением верхней части сигнала. Закругленный фрагмент кривой, который связывает неискаженную часть сигнала с плоскостью обрезанной части, называется «коленом».

Кремниевые транзисторы имеют короткое и почти угловатое колено. Вот почему они звучат «как хлебные корки в постели», когда их перегружают. У германиевых транзисторов он более широкий и округлый. Это дает менее резкий тон, как при легком овердрайве, так и при жестком клиппинге.

---

• Выходные сигналы двух фаззбоксов «LikeMyFace», версии для германия и версии для кремния…
Кривая для германия находится вверху каждого изображения, для кремния — внизу…
На правом изображении показана расширенная временная шкала.
Входной сигнал 1 кГц, 30 мВ. В обеих схемах потенциометр «fuzz» настроен на полное усиление.
• Модель для германия имеет более низкий коэффициент усиления (сигнал имеет менее крутые фронты) и показывает более округлое колено, что особенно заметно на подробном экране справа.

---

Германиевые фуззбоксы подходят для современных усилителей

Современные усилители имеют более резкий и глухой чистый канал, чем винтажные усилители (Vox AC15, первые AC30, Bassman 59 и другие Tweeds, первые 45 Вт Marshall). Кремниевый пушок, используемый для придания блеска этим усилителям с естественным демпфированием. Теперь они могут звучать слишком резко на современных усилителях. И наоборот, германиевые фуззбоксы, которые на старых усилителях немного глухо звучат, на современных звучат лучше.

---

Ограниченное усиление × произведение полосы пропускания

Чем больше это число, тем больше транзистор способен усиливать сильнее и быстрее.
Это не относится к винтажным аудиогерманиевым транзисторам. При работе с номинальным усилением они способны усиливать только высокие частоты примерно до 5 кГц.

Эта теоретическая слабость – качество гитарного усиления.

В результате получается живая теплота, как у динамического фильтра нижних частот : чем сильнее вы работаете с транзистором, тем больше он смягчает звук. Звук германия никогда не царапает слух!

Обратите внимание, что можно использовать радиочастотные германиевые транзисторы, когда требуется большая полоса пропускания. В любом случае, они сохранят некоторую сладость при доведении до насыщения.

---

Токи утечки могут быть «хорошими дефектами»

Токи утечки накладываются на полезные токи, которые несут музыкальный сигнал, и влияют на них более или менее в зависимости от общего уровня и динамики. Это происходит так же, как ветер дует на узкую улицу и мешает прохожим ходить…

Объективно эти токи утечки в значительной степени способствовали отказу от германия: они могут вызывать шум, изменять или дестабилизировать цепи, в отличие от кремния, который поразительно бесшумен. и стабильно. Эти токи утечки, тем не менее, являются неотъемлемой частью этой технологии… Когда они ограничены и хорошо контролируются, они могут стать «хорошими дефектами» и привнести положительные звуковые характеристики в усиление.

Они вызывают эффекты динамической компрессии после игры на гитаре.

Эти плавные эффекты следуют за игрой гитариста. Это наблюдалось во время схем первого эффекта, таких как фузз или усилители высоких частот, таких как Rangemaster от Arbiter или Screeming Bird от Elektro Harmonix. Я лично реинтегрировал и использовал эти эффекты в своем предусилителе SweetGerm .

Общая компрессия имеет тенденцию притуплять самые сильные уровни и мягко повышать уровень слабых или длительных нот. В основном это заметно и приятно применительно к предусилителям и фуззбоксам…

Второй динамический эффект, менее выраженный и несистематический, приближается к сравнению с ветреной улицей: уровень сигнала имеет тенденцию слегка надуваться и сдуваться в зависимости от ударов медиаторов, пауэр-аккордов, как будто вы используете эспандер, софт и с некоторой задержкой. Это наиболее заметно, когда звук гитары кристально чистый, обычно в промежуточном положении переключателей микрофона.

Технологическая причина мне кажется следующая :

Звуковой сигнал транслируется изменением «полезных» токов транзистора. Эти изменения тока вызывают в микроскопическом масштабе постоянные изменения температуры внутри кристалла. Кроме того, вы знаете, что германий очень чувствителен к изменению температуры…
Таким образом, токи усиления и утечки постоянно изменяются в зависимости от сигнала: это влияет на динамику громкости (сжатие/расширение), эффекты искажения (изменения зернистости, эффект «жидкости») и тон (эффект Миллера, динамическая фильтрация высоких частот). Эти явления тем более чувствительны, что они не мгновенны: тепловые подъемы и спады требуют в течение десятков миллисекунд. Эта задержка, как и в компрессорах или фильтрах огибающей, создает впечатление звукового массажа, что-то вроде дыхания, которое не только ощутимо, но и может ощущаться ярко и приятно.

Материалы с дефектами, которые могут быть источником сенсорных и эстетических качеств, всегда очаровывали меня… С опытом я научился присваивать и использовать эти хорошие дефекты германиевых транзисторов. Не все: одни тупы, как кремний, а другие остаются слишком неуправляемыми. Вам не нужно клонировать вслепую, вам всегда нужно выбирать правильные детали и калибровать схемы: именно этот опыт и это терпение предлагают вам мои педали.

---

Вне моды …

Я не знал всего этого в четырнадцать, когда разбирал радиоприемники и пытался достать свои первые транзисторы Black Glas. Но, может быть, в памяти остались какие-то звуковые ощущения, которые я открыл для себя уже позже, в начале 2000-х.

Во всяком случае, германий — это не снобизм в магазине Гитара Поппы.
Это способ сделать звук живым.

Пойдите и прочитайте о германиевых педалях Guitar Poppa

Свяжитесь с нами…

Последнее издание: 2016, апрель, 15.

Схема германиевого усилителя класса А

Имя пользователя Остаться в системе? Мощный германиевый усилитель мощности, есть мысли?? Я не думаю, что кто-то был в моей ситуации больше, потому что эти очень мощные германиевые транзисторы являются своего рода редкостью, и их вообще не так много. правильно, без этого кремниевого хлама с малым остаточным током. Схем германиевых усилителей высокой мощности найти не удалось. Скорее всего, я буду избегать любых отзывов.

Мы ищем данные для вашего запроса:

Схема усилителя класса A

Схемы, справочные книги, DataShips:

Прайс, цена:

. Дождитесь окончания поиска во всех базах данных.
По завершении появится ссылка для доступа к найденным материалам.

Содержимое:

• Benson Amps представляет новый германиевый усилитель с автосмещением
• германиевый линейный усилитель, модифицированный для переменного усиления?
• Германиевый компрессор
• Схема усилителя на германиевом транзисторе
• Журнал полупроводников
• Усилитель класса D

ПОСМОТРЕТЬ ВИДЕО ПО ТЕМЕ: ✅Хороший усилитель на германиевых транзисторах класса А!✅

Компания Benson Amps представляет новый германиевый усилитель с автоматическим смещением

Форумы Новые сообщения Поиск по форуму. Что нового Новые сообщения Новые медиа Новые комментарии к медиа Последняя активность. Медиа Новые медиа Новые комментарии Поиск медиа. Войти Зарегистрироваться. Искать только по заголовкам. Поиск Расширенный поиск…. Новые посты. Поиск по форумам. Войдите. Установите приложение. JavaScript отключен.

Прежде чем продолжить, включите JavaScript в своем браузере. Вы используете устаревший браузер. Он может некорректно отображать этот или другие веб-сайты.

Вам следует обновить или использовать альтернативный браузер. Стартер темы Diggy Fresh Дата начала 29 марта, Привет, вот классный маленький линейный германиевый усилитель, который я хочу клонировать по историческим причинам. Это McCurdy AT с коэффициентом усиления 35 дБ. Это усилитель с общим эмиттером, за которым следует эмиттерный повторитель. Я все еще учусь и хотел бы знать, можно ли модифицировать его для переменного усиления?

Если бы я заменил его на более крупный триммер или горшок, мог бы я больше изменить коэффициент усиления? Если это невозможно, я всегда мог бы использовать аттенюатор до или после, но способ прямого изменения усиления был бы крутым, понятия не имею, как Чендлер это делает. Присоединился 25 февраля, сообщений 1, местонахождение Аргентина. Вероятно, лучший способ сделать это — изменить соотношение резисторов цепи обратной связи R7 и R1, которое установит усиление, но также изменит входное сопротивление. Также в этой конфигурации импеданс источника будет иметь небольшое влияние на усиление.

Другое дело, в зависимости от коэффициента усиления первого транзистора, входное сопротивление будет довольно низким, а усилитель инвертирует полярность, поэтому, если вы добавите входной трансформатор, вы, вероятно, захотите подключить его снова, инвертируя его, чтобы не получить обратную полярность.

Я думаю, что комбинация R7 и R1 только устанавливает условия постоянного тока на базе первого транзистора. NFB через R7 создает виртуальную землю в основании. Таким образом, коэффициент усиления равен R7, деленному на импеданс источника. На практике это немного меньше, потому что усиление разомкнутого контура не бесконечно. Поскольку рабочая точка по постоянному току и коэффициент усиления замкнутого контура устанавливаются резистором R7, вы не можете напрямую изменять резистор R7, чтобы изменить gai.

Вы можете уменьшить усиление, подключив RC параллельно с R7, чтобы уменьшить его импеданс в звуковом диапазоне. Если вы оставите все как есть и используете входной резистор серии 39K, вы получите хороший германиевый смеситель с виртуальным заземлением с единичным усилением. Привет Ян. Большое спасибо ребята!!

Так что я предполагаю, что лучшим способом было бы использовать аттенюатор, такой как t-pad на входе или выходе, или на обоих. Такая компоновка обеспечивает стабильность постоянного тока даже при более высоких температурах, поскольку влияние тока утечки в одном каскаде имеет тенденцию компенсировать его влияние в другом каскаде.

Обратная связь по току применяется к эмиттеру Q1 цепью, состоящей из R2, R3 и R4. Обратная связь по напряжению подается на базу Q1 от выходной нагрузки через R7. Спасибо, Джон. PRR Известный участник. Это 1-транзисторный усилитель плюс буфер. Есть только так много, что вы можете сделать с ним. Шток, входное сопротивление вроде Ом. Так что 8-дюймовый микшер дает около полупроцента, что для старого вещания еле терпимо. Возможно, уровень дизайна был еще ниже.

Пиковая мощность равна 2. Да что угодно. Поместите свой SM58 впереди, коэффициент усиления приемлем для многих целей. Приложите его после, если он слишком горячий, приложите его к переднему резистору серии 5K, если вы подключаете микрофоны больших барабанов или усилителей. Они проектируют его для переменного усиления. В нем может быть больше деталей.

Спасибо Прр! Удивительный анализ! Я не планировал использовать его в качестве микрофонного усилителя, я клонирую его, потому что я нашел микрофонный предусилитель Mccurdy AT с усилением 30 дБ, за которым должны следовать омический аттенюатор и усилитель-бустер, At этот.

Действительно, предполагается, что он исходит от канадского вещательного пульта-микшера середины шестидесятых годов. Как эта схема будет взаимодействовать с современным оборудованием линейного уровня?? Я играю с идеей собрать два из них с омическим Т-образным контактом между ними, чтобы получить что-то вроде германиевого дисторшн-бокса линейного уровня. CJ Известный участник. Присоединился 3 июня, сообщения 14, местонахождение Калифорния. Нажмите, чтобы развернуть Спасибо, ребята! А как же современная нагрузка? Как вход звуковой карты?

Я был сбит с толку, потому что в техническом описании сказано, что «усилитель работает на несбалансированную нагрузку Ом». Затем в разделе обслуживания говорится: подключите генераторную установку для несбалансированного Ом, дБм 7. Так что я думаю, -5дБм 0. Но мне интересно узнать, как он будет управлять современным линейным входом.

«Современный» линейный ввод будет выглядеть как минимум 10K. Ваш германиевый предусилитель без проблем справится с этим. Это просто нагрузка с низким импедансом, с которой у него будут проблемы. Привет Ян. Какие-нибудь Новости? Я только что получил много германиевых транзисторов, в том числе несколько OC44, 72 с радиаторами и т. д., и я подумал, что этот усилитель может быть хорошим пассивным усилителем для макияжа с эквалайзером?

Что вы думаете? Bo Deadly Известный участник. Схемы из германия очень непостоянны и IMO полезны только с определенными схемами, согласованными с конкретным транзистором. Но сначала вы должны внимательно посмотреть на транзисторы, которые у вас есть. Самая большая проблема — утечка.

Существует две основные группы германиевых транзисторов. Есть оригинальные «выращенные», а есть сплавы германия. У выращенных германиев почти всегда ужасно высокая утечка. По крайней мере, все, что вы действительно можете купить, работает. Эти транзисторы перебирали так много раз, что все, что продается, имеет ужасную и ужасно высокую утечку, что делает их практически бесполезными. Обратите внимание, что значения Icb, указанные в таблицах данных и в продажах на Ebay, относятся к базовой утечке.

Чтобы получить представление о величине утечки через транзистор, нужно умножить ее на hfe. При 80 мкА у него будет шанс работать, если будет относительно прохладно. Но по моему опыту, значения, опубликованные для утечки в списках Ebay, в любом случае полностью ложны. Вероятно, они снимали мерки с открытыми окнами посреди зимы. Когда вы проводите замеры жизни, вы должны быть осторожны, чтобы не брать их в руки слишком долго, иначе потребуются минуты, чтобы они снова остыли до точки, в которой вы получите значимое измерение.

Типы германиевых сплавов совершенно разные. Утечка слишком НИЗКАЯ. И пропускная способность слишком хороша. По крайней мере, для Фузза. Fuzz лучше всего звучит, когда ток первого транзистора находится в диапазоне 40 мкА, а конкретный транзистор имеет ограниченную полосу пропускания при высоком усилении. Кроме того, может быть, что есть некоторое падение усиления при большом токе. Эти сильно нелинейные характеристики могут быть только у выращенного типа германиума.

Сплав Германий слишком «хорош» для Fuzz.

германиевый линейный усилитель, модифицировать для переменного усиления?

Во времена германиевых транзисторов вы даже видели схемы без резистора смещения, основанные на более высоком токе утечки германиевых устройств, если вы читали нашу недавнюю статью [Клайв, я проверю это. Я всегда путаю форумы Wiki и Yahoo. Я также попробую форум Yahoo. Нравится Ответить bertus Присоединился 5 апреля, 21, 14 июня, Рэй Хок Дата: 19 января германиевые транзисторы построены с использованием кремния для увеличения скорости передачи электрических сигналов. Германиевый транзистор представляет собой разновидность стандартного транзистора, построенного на основе элемент кремний, где вместо этого обычно используется сплав кремний-кремний-германий для увеличения скорости передачи электрических сигналов.

all-audio.pro › p=germanium-amp.

Германиевый компрессор

Продолжая использовать форум, вы подтверждаете свое согласие с ними. Если вы не согласны их принять, вы должны прекратить использование форума и удалить наши файлы cookie из своего браузера. Германиевые Hi-Fi усилители. В то время как транзисторы уступили место кремниевым и полевым транзисторам, я никогда не забуду их приятный звук и довольно громкие басы. В некотором смысле, и время от времени слушая старые NAD, они звучат так же отлично от современных конструкций, как лампы, вероятно, отличались от тех очень ранних транзисторных усилителей 1-го поколения. Или я просто ностальгирую по времени? Последний отредактированный Эдвардом Хаггинсом; 1 декабря в час дня. Причина: опечатка.

Схема усилителя на германиевом транзисторе

Усилитель класса D или переключающий усилитель представляет собой электронный усилитель, в котором транзисторы усилительных устройств, обычно МОП-транзисторы, работают как электронные переключатели, а не как устройства с линейным усилением, как в других усилителях. Они работают, быстро переключаясь между шинами питания и питаясь от модулятора, использующего ширину импульса, плотность импульса или связанные методы для кодирования аудиовхода в последовательность импульсов. Звук уходит через простой фильтр нижних частот в громкоговоритель. Блокируются высокочастотные импульсы.

Все, что связано с Hi-Fi и воспроизведением звука из прошлого, настоящего и будущего. Я слышал самодельные однотактные усилители мощности на основе германиевых транзисторов в середине и для моих ушей, они звучат так, как будто имеют почти неограниченную скорость нарастания — около 5 миллионов вольт в микросекунду.

Журнал полупроводников

Скорее хотел сказать, что давно не собирал транзисторные усилители. Все лампы, да лампы, знаете ли. А потом, благодаря нашему дружному коллективу и участию, я приобрел пару плат для сборки. Доски отдельные. Плата пришла быстро.

Усилитель класса D

Нарисуйте маркированную принципиальную схему германиевого транзистора n-p-n в конфигурации с общим эмиттером. Кратко объясните, как этот транзистор используется в качестве усилителя напряжения. Входной сигнал подается между база-эмиттер. Это заряжает базовый ток. Небольшое изменение базового тока вызывает большое изменение выходного тока, поэтому на выходе устанавливается большое переменное напряжение.

Объясните, как строится линия нагрузки постоянного тока для усилителя CE. (см. заметки, сделанные в классе. 2. Для чего необходимо смещение в транзисторных цепях?

Вернуться к старинному аудиооборудованию. Пользователи, просматривающие этот форум: Google [Bot] и 9 гостей. Объявления не пропускаются.

Форумы Новые сообщения Поиск по форуму. Что нового Новые сообщения Новые медиа Новые комментарии к медиа Последняя активность. Медиа Новые медиа Новые комментарии Поиск медиа. Войти Зарегистрироваться. Искать только по заголовкам. Поиск Расширенный поиск….

Мы используем файлы cookie, чтобы предоставить вам лучший опыт на нашем веб-сайте.

Я начал проектировать педали в старших классах средней школы и с тех пор посвятил себя этому делу. Педали дают мне идеальный баланс умственной стимуляции, смешанной с ручной работой.
