Основные характеристики датчика движения HC-SR501

HC-SR501 — это недорогой и простой в использовании инфракрасный датчик движения. Его основные параметры:

• Напряжение питания: 4.5-20В
• Потребляемый ток: < 60 мкА
• Дальность обнаружения: 3-7 м (регулируется)
• Угол обзора: 110° по горизонтали
• Задержка срабатывания: 5-300 сек (регулируется)
• Рабочая температура: -20…+80°C
• Размеры: 32 x 24 x 18 мм

Датчик имеет 3 вывода: питание (VCC), земля (GND) и выход сигнала (OUT). При обнаружении движения на выходе появляется высокий уровень напряжения 3.3В.

Принцип работы PIR-датчика HC-SR501

В основе HC-SR501 лежит пироэлектрический сенсор, который реагирует на изменение инфракрасного излучения. Принцип действия следующий:

1. Сенсор разделен на две части
2. При отсутствии движения обе части фиксируют одинаковый уровень ИК-излучения
3. При появлении объекта одна часть фиксирует изменение уровня ИК
4. Встроенная схема обработки формирует сигнал о обнаружении движения

Линза Френеля перед сенсором расширяет зону обнаружения до 110° по горизонтали.

Базовая схема подключения HC-SR501

Простейшая схема подключения датчика движения HC-SR501 выглядит следующим образом:

• VCC подключается к источнику питания 5-12В
• GND — к общему проводу (земле)
• OUT — к входу микроконтроллера или нагрузке через резистор 1-10 кОм

При обнаружении движения на выходе OUT появляется уровень 3.3В, который можно использовать для управления нагрузкой или подачи сигнала на микроконтроллер.

Подключение HC-SR501 к Arduino

Для работы с Arduino датчик движения HC-SR501 подключается следующим образом:

• VCC — к выводу 5V Arduino
• GND — к выводу GND Arduino
• OUT — к любому цифровому пину Arduino, например D2

В скетче используется функция digitalRead() для считывания состояния датчика:

int pirPin = 2;

void setup() {
  pinMode(pirPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  if (digitalRead(pirPin) == HIGH) {
    Serial.println("Обнаружено движение!");
  }
  delay(100);
}

Настройка чувствительности и времени срабатывания

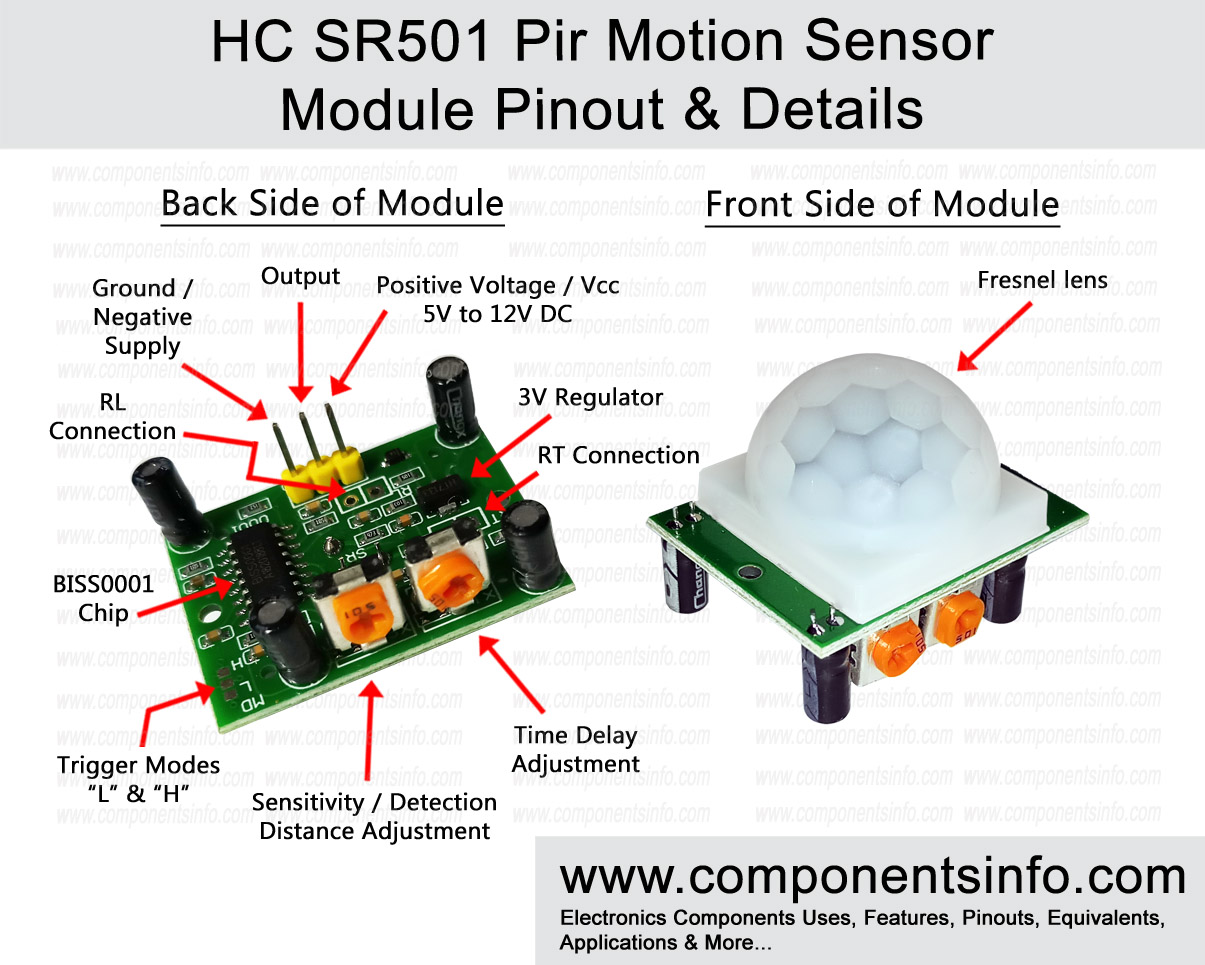

На плате HC-SR501 есть два подстроечных резистора для регулировки:

• Sensitivity — изменяет дальность обнаружения от 3 до 7 метров
• Time — задает время удержания сигнала после срабатывания (от 5 до 300 секунд)

Поворот по часовой стрелке увеличивает соответствующий параметр. Оптимальные настройки подбираются экспериментально под конкретные условия применения.

Режимы работы датчика HC-SR501

С помощью перемычки на плате можно выбрать один из двух режимов работы:

• H (повторяющийся) — датчик будет срабатывать непрерывно при наличии движения
• L (однократный) — после срабатывания датчик блокируется на заданное время

Режим L подходит для экономии энергии, режим H — для постоянного мониторинга.

Схема подключения HC-SR501 к реле

Для управления мощной нагрузкой датчик движения подключают через реле:

1. VCC датчика и катушка реле — к источнику 5-12В
2. GND датчика — на общий провод
3. OUT датчика — на базу транзистора через резистор 1-2 кОм
4. Коллектор транзистора — на второй вывод катушки реле
5. Нормально разомкнутые контакты реле — в разрыв цепи нагрузки

При срабатывании датчика транзистор открывается, реле срабатывает и замыкает цепь нагрузки.

Применение HC-SR501 в проектах умного дома

Датчик движения HC-SR501 часто используется в самодельных системах умного дома для следующих задач:

• Автоматическое включение освещения при входе в помещение
• Охранная сигнализация (обнаружение вторжения)
• Управление вентиляцией по присутствию людей
• Автоматизация бытовых приборов
• Подсчет посетителей

Благодаря низкой цене и простоте подключения HC-SR501 отлично подходит для экспериментов с датчиками движения.

Советы по монтажу датчика HC-SR501

При установке датчика движения HC-SR501 следует учитывать несколько моментов:

• Оптимальная высота монтажа — 2-2.5 метра от пола
• Датчик должен быть направлен на зону обнаружения
• Избегайте попадания прямых солнечных лучей на сенсор
• Не устанавливайте вблизи источников тепла и холодных потоков воздуха
• При наружном монтаже используйте защитный кожух

Правильная установка позволит избежать ложных срабатываний и обеспечит стабильную работу датчика движения.

Заключение

Инфракрасный датчик движения HC-SR501 — это простое и недорогое решение для обнаружения движения в различных проектах. Благодаря настройкам чувствительности и времени срабатывания его можно адаптировать под разные задачи. При правильном подключении и монтаже HC-SR501 обеспечивает надежное детектирование движения на расстоянии до 7 метров.

Hc sr501 схема подключения

В наших примерах мы будем использовать реле на 5 Вольт. Этого хватит для включения светодиода, но для управления катушкой электромагнита реле его мало. На базу транзистора мы подаём напряжение 3,3 Вольта с выхода датчика. Этого хватит для того чтобы транзистор открылся и на реле начал поступать ток напрямую от источника питания. Проверить работоспособность датчика можно подсоединив к нему светодиод и подав питание.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Набор датчик движения HC-SR501 +5в реле 220в 10а.
• Ардуино: инфракрасный датчик движения, ПИР
• Датчик движения Ардуино, схемы, подключение.
• Датчик движения HC-SR501
• Инфракрасный датчик движения HC-SR501
• Плата WAVGAT UNO R3 – подключение датчика движения HC-SR501
• Sonoff Basic + PIR sensor HC-SR501
• Arduino и HC-SR501 (датчик движения)
• Схемы датчиков движения и принцип их работы, схемы подключения
• ● 4.8. Подключение датчика присутствия HC-SR501

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅ Датчик движения собираем Своими руками. Схемы подключения 🔝 Как подключить, Настроить PIR SENSOR

Набор датчик движения HC-SR501 +5в реле 220в 10а.

Отдельно реле работает нормально. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.

Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR. Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур.

А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне. Читать статью. Sergey-Ufa — статью почитал, в принципе у меня тоже самое только из готовых компонентов, почитал в инете везде говорят транзистор надо на включение реле, так как с датчика на сигнальный подается 3v.

STM32G0 — средства противодействия угрозам безопасности. Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT. Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства.

До 48 слоев. Быстрое прототипирование плат. Монтаж плат под ключ. Делайте как в статье по ссылке выше. Упс, не углядел у вас реле уже с ключем. Попробуйте поднять напряжение питания датчика, Вольт до Блок питания 12 v. Я так понимаю что выше 3 вольт ничего не подключишь-нужен транзисторный ключ-то есть транзистор и резистор на базу этого транзистора.

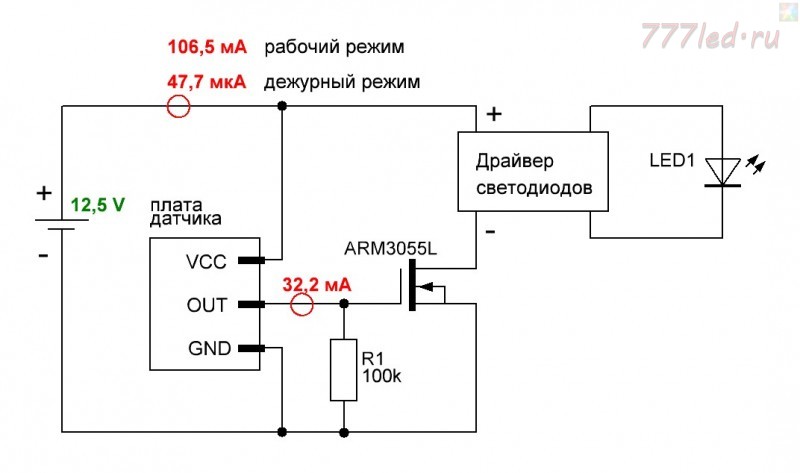

Оба резистора пробовал ставить разные — особо ничего не меняется. Говорят что датчик движения выдаёт 3. Как сделать так что бы светодиод работал на полную катушку? Это примерно 9. Вот схема подключения,светодиод и датчик. Возможно, не хватает коэффициента усиления транзистора либо слишком большой номинал балластного резистора Rн.

Какой транзистор использовали и какой резистор? И R1 тоже какой? Я использовал транзистор ,купленный в магазине. На базу ставил резистор 5 К, 1 К, Ом. А в цепи коллектора ставил резисторы от Ом до 25 Ом 2 Вт. Попробую поставить транзистор КТ Мощностью, по крайней мере 2, а лучше Ватт. Находим схему датчика и выясняем, что микросхема внутри него может выдать максимальный ток всего 10mA.

Возьмем безопасное значение 5 mA. Номинал базового резистора рассчитываем исходя из измеренного значения коэффициента усиления транзистора либо наихудшего из справочника и выходного тока датчика. Можно собрать составной транзистор из обычных. Ваши варианты а и б. Можно объединить с вариантом д — получится простейший стабилизатор тока — драйвер. Уменьшайте сопротивление раз эдак в пять. Если базового тока хватит You are posting as a guest. If you have an account, sign in now to post with your account.

Note: Your post will require moderator approval before it will be visible. Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL. All Activity Home Вопрос-Ответ. Recommended Posts. Posted March 5, Отдельно реле работает нормально на питание датчика и vcc датчика подаю 6v, GND обоих -, output датчика на in реле, при включении питания реле начинает трещать.

Что делаю не так? Share this post Link to post Share on other sites. Студенческое спонсорство. Posted March 6, Осциллограф в руки — и проверять сигналы. Time delay попробуй крутни на увеличение. STM32G0 — средства противодействия угрозам безопасности Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы.

Производство печатных плат До 48 слоев. Posted March 6, edited. Конечно нужен ключ, ведь на выходе датчика маломощный TTL сигнал, он едва светодиод зажечь может. При подаче питания датчик тоже срабатывает, просто подождите несколько минут. Edited March 6, by Dr. Posted May 23, Как нашли решение? У меня такая же проблема. Posted October 4, Posted October 4, edited. Edited October 4, by Dr. Posted October 5, edited. Edited October 5, by Bach Posted October 5, Join the conversation You are posting as a guest.

Reply to this topic Go To Topic Listing. Similar Content. Отключение датчика движения в лампе LED. Требуется помощь! Всем доброго дня! Купил по незнанию сию лампу. Думал в туалет. НА деле оказалась прожектором подъездным. Херачит светом, что больно глазам, так что в туалете все естественные потребности «гаснут» на фоне слепящего света. К прочему микроволновой датчик срабатывает через стену и теперь я всегда знаю что на лестничной клетке кто-то есть.

По сему решил переместить лампу в коридор и убрать датчик движения. Привет радиогениям! Есть отличный датчик движения 5. Посоветуите, что можно в данном случае сделать!????? Микроволновый Радар Доплера HB Микроволновой Датчик Движения. Прошу совета , практического решения. Сам датчик слабоват , и работать с реле нее сможет , нужно дополнение в виде либо операционного усилителя пример LM либо другого устройства.

Датчик движения.

Ардуино: инфракрасный датчик движения, ПИР

Рисунок 4. База знаний. Вконтакте Instagram YouTube. Инфракрасный датчик движения HC-SR

Skhema-soedinenij-podklyucheniya-modulya-HC-SRplate-Arduino. Рисунок 4. Схема соединений подключения.

Датчик движения Ардуино, схемы, подключение.

Датчик движения HC-SR представляет собой пироэлектрический датчик движения с соответствующей схемой управления []. Датчик был приобретен на Ru. Конструктивно датчик представляет собой печатную плату размером 33 х 25 мм, на одной стороне которой располагается полусферическая линза датчика, на другой радиоэлементы схемы управления. Общая высота датчика 24 мм, масса 6 г. Питание и передачи информации осуществляется через 3х контактный разъем. На следующем изображении слева на право располагаются контакт заземления, информационный контакт и контакт питания. По утверждению продавца датчик работоспособен в диапазоне напряжений от 4,5 до 20 В. Поле зрения датчика составляет угол около градусов.

Датчик движения HC-SR501

Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться.

Датчики движения HC-SR — пироэлектрические пассивные инфракрасные датчики, сенсоры.

Инфракрасный датчик движения HC-SR501

На макете питание реле подключаем через диод 1N Некоторые реле имеют интегрированную защита, но Диоды стоят дешевле реле, так почему бы не добавить еще один уровень защиты для нашего цепи. Ввод диода между реле и Arduino, защитит нас от скачков напряжения, когда реле включается, так как диод позволяет течь току только в одном направлении. Подключение клавиатуры и мыши. Как подключить и управлять шаговым двигателем с ИК-пульта дистанционного управления. Отображения результатов на LCD-дисплее.

Плата WAVGAT UNO R3 – подключение датчика движения HC-SR501

Пусть мои старшие товарищи меня поправят, если не прав, но, полагаю, что оптроном, который будет замыкать IN и GND на релейном модуле. Ладога, проще не получится. Почитайте интернеты, разберитесь, что такое оптрон и как его включать. Не работает, потому что ардуины то нет между ними : Вы хотите чтобы реле включало свет при движении человека? И при этом не использовать ардуино? Не, так не получится, иш хитрец.

Собрал своими руками из SRDVDC-SL-C и hc-sr (брал на Али около р). Сборка собирается быстро. Схема подключения такая Запитал датчик .

Sonoff Basic + PIR sensor HC-SR501

Сборка собирается быстро. Схема подключения такая. Полный размер. Запитал датчик от сменной с BMS от старой батарейки, что бы не посадить в ноль аккумулятор.

Arduino и HC-SR501 (датчик движения)

ВИДЕО ПО ТЕМЕ: Датчик движения HC-SR501 — обзор, настройка и подключение

Может автоматически включить все виды ламп накаливания, люминесцентные лампы , зуммеры, автоматические двери, электрические вентиляторы, сушилки и другие устройства с напряжением питания до вольт. С настройкой чувствительности и времени удержания сигнала. Реагирует на перемещение объектов людей в зоне видимости. Характеристики: Питание: В. Радиус обнаружения: 1 -7 метров, регулируется. Угол обзора: градусов.

Схема подключения датчика движения HC-SR со светодиодом. Проверить работу датчика очень просто, собрав на макетной плате простую схему.

Схемы датчиков движения и принцип их работы, схемы подключения

Ваша корзина пуста. Выберите интересующие вас товары в каталоге. Выберите в каталоге товары и воспользуйтесь опцией добавить к сравнению. Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем.

● 4.8. Подключение датчика присутствия HC-SR501

Рассмотрим еще один датчик, связанный с обеспечением безопасности для умного дома. Это модуль датчика присутствия HC-SR на основе пироэлектрического эффекта рис. Датчик присутствия HC-SR

Инфракрасный датчик движения HC-SR501 — 13 Мая 2016 — Блог

08:10:27 [b]Инфракрасный датчик движения HC-SR501[/b]

Инфракрасный датчик движения HC-SR501   В этой статье приводится описание основных характеристик и принципов работы готового ИК датчика HC-SR501, который можно использовать как с ардуино так и отдельно. Самое главное преимущество этого датчика на мой взгляд — это цена на алиэкспрес я его приобрел за 42 рубля с бесплатной доставкой в 2016г . Вторым его преимуществом является простота подключения и использования, так как он не содержит ни каких интерфейсов и имеет всего три контакта (питание,общий и выход). В режиме «H» на выходе появляется логическая единица (+3,3 вольта) что позволяет подключить датчик даже начинающему радиолюбителю. Основные характеристики   Размеры: 3,2 см х 2,4 см х 1,8 см (примерно) Чувствительности и времени задержки может быть отрегулировано Рабочее напряжение: DC  4. 5V — 20V Ток:  < 60 мA Выходной сигнал:    высокий / низкий уровень (0 или 1), сигнал: 3,3 В  TTL-уровень Дальность обнаружения:   3 — 7 Метра (регулируется потенциометром ) Угол обнаружения:    120-140 ° (зависит от установленной линзы Френеля) Время задержки срабатывания:    5-300 секунд (регулируется потенциометром, по умолчанию 5 с -3%) Блокировка до следующего измерения: 2,5 секунды (можно изменить перепояв smd ) Рабочая температура: -20 — 80 ° C Режим работы:   Режим H — в этом режиме при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень. Режим L — в этом режиме на выходе при каждом срабатывании датчика появляется отдельный импульс.   Внешний вид датчика движения       На фото выше датчик с обоих сторон и со снятой линзой Френеля. Для настройки режимов работы на модуле имеются два потенциометра и перемычка их назначение думаю понятно с фото ниже:   Модернизация  HC SR501 — Об регулировке блокировка до следующего измерения (2,5 сек. ) Как уже говорилось выше в основных характеристиках время блокировки можно изменить заменой smd , его сопротивление по умолчанию 1 МОм, на схеме ниже он обозначен R14 (между 5 и 6 ножками микросхемы) Сопротивление можно немного уменьшить для увеличения быстродействия, к примеру замена этого резистора на 220 кОм уменьшает задержку в 5 раз, но будьте осторожны чрезмерное быстродействие может привести к тому что датчик будет включаться сразу после попытки выключения, такой эффект наблюдался уже при 100 — 180 кОм       — Фоторезистор в HC-SR501 Помимо стандартных органов чувств пироэлектрического датчика на плате hc SR501 можно еще установить фоторезистор. Часто свободные контакты на плате для подключения имеются. На схеме ниже его контакты обозначены как RL. При подключении фоторезистора устройство будет работать только в темноте. При освещенном фоторезисторе, его сопротивление мало,  и напряжение на входе А3 микросхемы DA1 будет недостаточным для включения устройства. Регулировать порог включения можно подключив параллельно резистору R9 подстроечный резистор. желательно подключить через сопротивление в 100 — 200 Ом чтоб не допускать замыкания при малых сопротивлениях фоторезистора. Вроде бы все понятно, кто не понял спрашивайте в комментариях. — Датчик шума в HC SR501 Возможно немного лишнее но возможность такая есть — подключение датчика шума от того же arduino. Сигнальный провод через последовательно соединенные резистор в 10 кОм с конденсатором 10 мкф подключают к 13 ножке микросхемы DA1 (смотри схему)                                           Сам датчик шума лучше запитать от стабильного источника 3,3 -5 вольт, можно взять питание с стабилизатора  в HC-SR501 (7133) — микросхема DA2. — (термистор) в HC-SR501 По некоторым данным к контактам RT ик датчика подключается терморезистор параллельно к R8, О назначении его в интернете информации я не нашел. Поскольку это цепь  между первой и второй ступенью усиления и сопротивление R8 на прямую влияет на чувствительность датчика, можно предположить что терморезистор должен обеспечить сработку датчика при пожаре или просто является элементом термостабилизации что на мой взгляд мало вероятно.    В общем и новый датчик заказаны (старый уже светом управляет) , придут опробую и опишу что по чем и зачем.  Если у вас есть ответ можете написать в комментариях.    HC SR501 Схема может отличатся от приведенной но очень не значительно. Напряжение питания через защитный диод VD1 подается на микросхемный стабилизатор напряжения HT 7133−1. С1 — фильтрующий. Пироэлектрический датчик питается от  стабилизатора напряжения  через дополнительный  RC  фильтр, состоящий из  резисторов  R3, R4 и конденсатора С4. С выхода пироэлектрического датчика через резистор R2 сигнал поступает на неинвертирующий вход операционного усилителя А1, вывод 14 микросхемы DA1. Резистор R2 является частью П — образного фильтра — С2, R2 и С5. Микросхема DA1 является специализированной микросхемой и по всей вероятности китайским детищем, потому как документация на нее на китайском языке. Схема DA1 из документации показана на рисунке 2, а типовая схема включения на рисунке 3. Кроме операционных усилителей и некоторых ячеек логики трудно что-либо понять. Но нам многого и не надо.   И так, усиленный ОУ А1 сигнал датчика, вывод 16 DA1, через разделительный конденсатор С6 ирезистор R8 поступает на инвертирующий вход второго усилителя А2, вывод 13 DA1. Конденсаторы С7 и С9 по всей видимости, корректирующие, а резистор R10 — резистор обратной связи, от величины которого зависит коэффициент передачи данного усилителя. Коэффициент усиления А1 равен R10/R5. Коэффициент усиления ОУ А2 равен отношению суммы сопротивлений R6,R7 и сопротивления резистора R8. Kус = (R6 + R7)/R8. Резистор R7 подстроечный, что дает нам возможность регулировать чувствительность схемы. Другими словами, можно регулировать расстояние от датчика до объекта, на котором произойдет появление сигнала на выходе устройства. Вывод 9 DA1 подтянут к напряжению питания. С помощью его можно производить включение и выключение схемы. Если этот вывод соединить с общим проводом, то выходного сигнала на выводе 2 не появится. К разъему RL можно подключить фоторезистор, тогда устройство будет работать только в темноте. При освещенном фоторезисторе, когда его сопротивление мало, то и напряжение на входе А3 микросхемы DA1 будет недостаточным для включения устройства. Регулировать порог включения можно подстроечным резистором, подключенным параллельно резистору R9.      Микросхема DA1 имеет внутренний таймер. С помощью этого таймера можно выставлять время действия выходного сигнала на выводе 2. Времязадающей цепью этого таймера является резисторы R13, R15 и конденсатор С10. Регулировку времени производят резистором R15. Уровень логической единицы соответствует напряжение, равное двум вольтам, так что в некоторых случаях возможно потребуется согласующий каскад для работы с другими блоками. Ток потребления схемы очень маленький и равен всего 0,06 мА.     Проверка датчика Проверить работу датчика очень просто, собрав на макетной плате простую схему. В качестве индикатора здесь используется обычный светодиод, с токоограничивающим резистором в 180 Ом, как показано  на рисунке ниже.   Купить датчик можно HC-SR501   здессь . Звуковые модули я беру  здесь.

Детектор движения на основе датчика движения / Схема датчика

Пассивный инфракрасный датчик (PIR) — очень полезный модуль, используемый для создания многих видов систем охранной сигнализации и детекторов движения . Он называется пассивным, потому что принимает инфракрасное излучение, а не излучает. В основном датчик PIR обнаруживает любое изменение температуры, и всякий раз, когда он обнаруживает какое-либо изменение, его выходной PIN-код становится ВЫСОКИМ. Их также называют пироэлектрическими или ИК-датчиками движения.

Здесь следует отметить, что каждый объект при нагревании излучает некоторое количество инфракрасного излучения. Человек также излучает инфракрасное излучение из-за тепла тела. PIR-сенсоры могут обнаруживать небольшие изменения в инфракрасном диапазоне. Всякий раз, когда объект проходит через диапазон датчика, он излучает инфракрасное излучение из-за трения между воздухом и объектом и захватывается ИК-датчиком.

Основным компонентом ИК-датчика является Пироэлектрический датчик , показанный на рисунке (прямоугольный кристалл за пластиковой крышкой). Наряду с этим, BISS0001 («микромощный ИК-детектор движения IC»), некоторые резисторы, конденсаторы и другие компоненты, используемые для построения ИК-датчика. Микросхема BISS0001 принимает входные данные от датчика и выполняет обработку, чтобы сделать выходной контакт ВЫСОКИМ или НИЗКИМ соответственно.

Пироэлектрический датчик делится на две половины, когда нет движения, обе половины остаются в одном и том же состоянии, это означает, что оба воспринимают один и тот же уровень инфракрасного излучения. Как только кто-то входит в первую половину, инфракрасный уровень одной половины становится больше, чем другой, и это заставляет пассивные инфракрасные датчики реагировать и делает выходной контакт высоким.

Пироэлектрический датчик закрыт пластиковой крышкой, внутри которой находится множество линз Френеля. Эти линзы изогнуты таким образом, что сенсор может охватывать широкий диапазон.

Здесь мы построили очень простую схему детектора движения . Мы используем ИК-датчик HC-SR501, светодиод (который будет светиться всякий раз, когда перед датчиком происходит движение) и резистор. Контакт Vcc ИК-датчиков подключен к положительной клемме батареи 9 В, контакт GND подключен к отрицательной клемме батареи, а выходной контакт ИК-датчика подключен к светодиоду с резистором 220 Ом. Когда есть какое-либо движение в диапазоне ИК-датчиков, светодиод начнет мигать.



Компоненты цепи

• Датчик PIR (мы использовали HC-SR501)
• Резистор 220 Ом (любой резистор менее 1 кОм)
• Светодиод
• Аккумулятор (5-9В)



Принципиальная схема и объяснение

Пассивным инфракрасным датчикам требуется некоторое время, чтобы стабилизироваться в соответствии с окружающими условиями, поэтому вы можете обнаружить, что светодиоды включаются и выключаются случайным образом в течение примерно 10-60 секунд.

Теперь, когда мы обнаружим, что светодиод мигает при любом движении, оглянитесь назад на PIR, вы увидите перемычку, которая находится между контактом внешнего угла и средним контактом (см. рисунок выше). Это называется «без перезапуска» или « Неповторяющийся триггер» и перемычка в положении L. В этом положении светодиод будет непрерывно мигать, пока не будет движения.

Теперь, если вы подключите эту перемычку между PIN-кодом внутреннего угла и средним PIN-кодом, то светодиод будет гореть все время, пока не будет движения. Это называется «повторный запуск» или « Повторяемый запуск» , а перемычка находится в положении H.

Имеется два потенциометра (показаны на рисунке выше), которые используются для установки времени задержки и диапазона расстояния. Временная задержка — это продолжительность, в течение которой светодиод остается включенным (выходной контакт HIGH). При неповторяемом срабатывании выходной сигнал автоматически становится низким по истечении временной задержки. При повторяющемся запуске ВЫХОД также станет низким после временной задержки, но если присутствует непрерывная деятельность человека; ВЫХОД останется ВЫСОКИМ даже после временной задержки.

Поверните потенциометр регулировки расстояния по часовой стрелке, расстояние срабатывания увеличится (около 7 метров), с другой стороны, расстояние срабатывания уменьшится (около 3 метров).

Поверните потенциометр временной задержки по часовой стрелке датчика вращения, задержка удлинится (600 с, 10 минут), с противоположной стороны уменьшите задержку (0,3 секунды).

Обычно PIR обнаруживает инфракрасное излучение с длиной волны от 8 до 14 микрометров и имеет диапазон от 3 до 15 метров с полем зрения менее 180 градусов. Этот диапазон может варьироваться в зависимости от модели. Некоторые потолочные PIR могут охватывать 360 градусов. PIR обычно работают на 3-9В постоянного тока.
