Как выполнить ремонт телевизоров Горизонт. Какие основные неисправности встречаются в моделях ЩЦТ 730, 732, 733, 739. Каковы особенности настройки и регулировки в сервисном меню. Как правильно диагностировать и устранять проблемы с блоком питания.

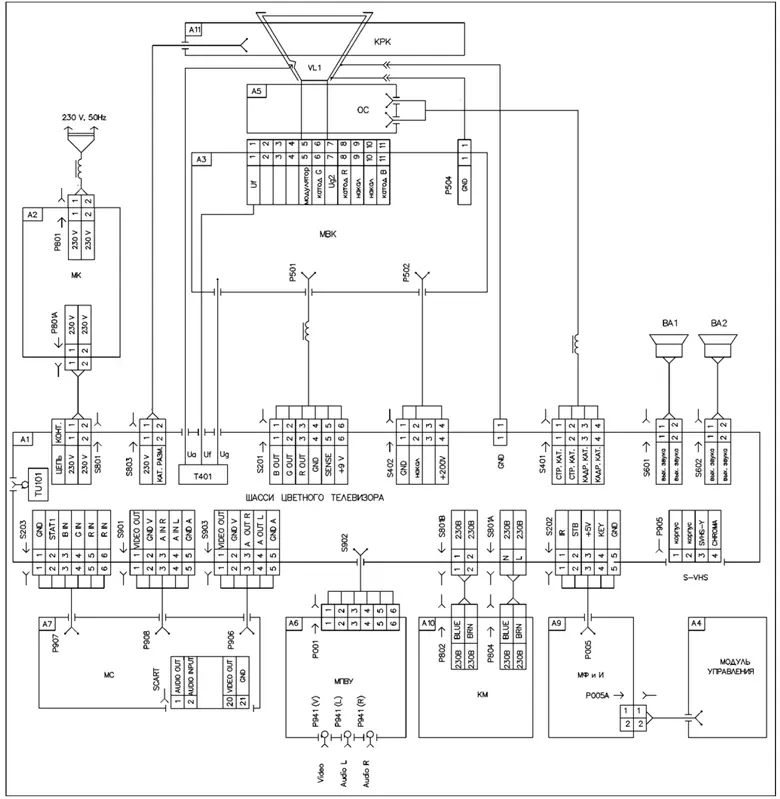

Особенности шасси телевизоров Горизонт
Телевизоры Горизонт и их клон Хартенс с диагональю 14-21 дюймов (37-54 см) выпускались на протяжении нескольких лет с незначительными изменениями. Шасси 730, 732, 733 и 739 имеют много общего, что позволяет рассмотреть основные особенности ремонта на примере одной из моделей.
Главным недостатком телевизоров Горизонт является низкое качество электролитических конденсаторов, из-за чего часто требуется ремонт. Однако у этих моделей есть и свои достоинства:
- Простая схемотехника
- Несложное сервисное обслуживание
- Взаимозаменяемость процессоров TDA9351 и TDA9381 без серьезных изменений в схеме
Основные неисправности блока питания телевизоров Горизонт
Блок питания является одним из наиболее проблемных узлов в телевизорах Горизонт. Рассмотрим наиболее часто встречающиеся неисправности:
- Телевизор не включается
- Не включается в рабочий режим
- Включается в рабочий режим, но сразу переключается в дежурный
- Включается в рабочий режим только после 5-15 минут работы
- Не сохраняет настройки программ после отключения от сети
- Не сохраняет сервисные настройки после отключения от сети
При возникновении подобных проблем первым действием должна быть замена конденсаторов C816, C803 и С837 на заведомо исправные.
Диагностика и ремонт блока питания телевизора Горизонт
Если телевизор не включается, необходимо определить, где локализована неисправность — в первичных или вторичных цепях блока питания. Алгоритм диагностики следующий:
- Проверка предохранителя FU800 и резистора R811
- Если они исправны, проблема во вторичных цепях — проверяем диод VD809 и строчный транзистор VT702
- При обрыве R811 вероятнее всего пробит полевой транзистор VT800 и неисправен ШИМ-контроллер DA800
- Проверка диодов VD800, VD801, VD803 и VD804
Особенности работы ШИМ-контроллера в блоке питания Горизонт
В момент включения на 7-ю ногу микросхемы ШИМ-контроллера подается напряжение 300 В через резистор R808. Микросхема запускается и выдает импульсы на полевой транзистор. Особенность данной микросхемы в том, что ее стартовое напряжение выше рабочего примерно на 2 В.
Если блок питания не запускается или уходит в защиту, отсутствует подпитка с VD806, и микросхема не выдает импульсы. В этом случае необходимо измерить напряжение на 7-й ноге ШИМ-контроллера:
- Если оно ниже рабочего (12-12,5 В), следует заменить конденсатор C816
- При отсутствии напряжения проверяют резистор R808 на обрыв или заменяют микросхему
Методика ремонта ШИМ-контроллера в телевизорах Горизонт
Для безопасной проверки и ремонта генератора ШИМ рекомендуется выпаять опорный транзистор VT800. Это позволит исключить воздействие силовой части на сам ШИМ-контроллер. Алгоритм проверки следующий:
- Измерить напряжение на 7-й ноге микросхемы (должно быть около 12-14 В)
- Проверить напряжение на 6-й ноге (выход на полевой транзистор через R812)
- Если на пределе 1-2,5 В стрелка прибора колеблется, генератор ШИМ исправен
- Впаять полевой транзистор и проверить резисторы R812, R816 и R817 на обрыв
- Включить телевизор и при необходимости отрегулировать напряжение B+ резистором R804 до номинального значения (115 В)
Настройка и регулировка телевизоров Горизонт в сервисном меню
Установка сервисных кодов в техническом меню телевизоров Горизонт не требует специальных навыков. Процедура достаточно проста и не требует программирования памяти на отдельном программаторе.
Вход в сервисное меню телевизора Горизонт
Самый простой способ войти в сервисное меню — замкнуть контакты XN1 между собой. Эти контакты расположены недалеко от процессора и выполнены в виде двух толстых выводов с соответствующей маркировкой.
Для выхода из сервисного меню с сохранением установленных кодов необходимо нажать кнопку TV на пульте дистанционного управления. При этом пульт не обязательно должен быть оригинальным, главное — совпадение кода с процессором и отсутствие сдвоенной кнопки AV-TV.
Типы технического меню в телевизорах Горизонт
В телевизорах Горизонт встречаются два типа технического меню:
- Все опции расположены на одном экране, переключение между ними осуществляется кнопками P+ и P- на пульте или панели телевизора
- Опции распределены по разным директориям (например, все настройки тюнера находятся в отдельном разделе)
Инициализация памяти в телевизорах Горизонт
После замены микросхемы памяти или процессора, а также при «слете» прошивки, может потребоваться инициализация памяти. Как выполнить эту процедуру?
- Войти в сервисное меню, нажав и удерживая кнопку SL или MN (меню) на панели телевизора до изменения цвета строки на белый
- Выбрать опцию «Сброс» кнопками P+ или P-
- Нажать кнопку громкости плюс или минус для выполнения инициализации
При наличии в сервисном меню опции TECH, необходимо установить значение параметра равным 0.
Особенности настройки различных параметров в сервисном меню
Регулировка параметров в сервисном меню телевизоров Горизонт осуществляется следующим образом:
- Переключение между опциями выполняется нажатием кнопок P+ или P-
- Изменение выбранного параметра производится кнопками регулировки громкости + или —
- Управление может осуществляться как с пульта ДУ, так и с панели телевизора
Важно помнить, что после внесения изменений в сервисные настройки необходимо правильно выйти из меню для сохранения установленных параметров.
Взаимозаменяемость компонентов в телевизорах Горизонт
Одной из особенностей телевизоров Горизонт является возможность взаимозамены некоторых компонентов без существенных изменений в схеме. Каковы основные моменты, которые следует учитывать при замене деталей?
- Процессоры TDA9351 и TDA9381 взаимозаменяемы без переделки схемы
- При замене процессора может потребоваться инициализация памяти
- Селекторы каналов в некоторых моделях также могут быть взаимозаменяемыми
Однако важно помнить, что даже при использовании совместимых компонентов может потребоваться дополнительная настройка и регулировка телевизора в сервисном режиме.
Ремонт и регулировка сервиса телевизоров Горизонт
Ремонт и регулировка HORIZONT и HARTENS (шасси ЩЦТ 730, 732, 733, 739)
Горизонт и его клон Хартенс диагональ 14-21 дюймов (37-54см) выпускались и выпускаются с незначительными изменениями в течение нескольких лет. Шасси 730, 732, 733 и 739 не сильно отличаются друг от друга, поэтому разумнее всего рассмотреть все тонкости на одной из моделей, с учётом технических нюансов для других модификаций.
Основной недостаток телевизоров Горизонт, это низкое качество электролитов, вследствие чего часто требует ремонта.
Достоинства:
А) Простая схема.
Б) Несложный сервис.
В) Процессоры TDA9351 и TDA9381 взаимозаменяемы без переделки в схеме, но требуется во многих случаях обязательная инициализация памяти и при наличии в сервисе опции TECH-значение параметра нужно устанавливать=0.
Блок питания. (Источник)
Наиболее часто встречающиеся дефекты:
А) Не включается.
Б) Не включается в РР.
В) Включается в РР но сразу же переключается в ДР.
Г) Включается в РР только после того, как телевизор включен 5-10-15 минут.
Д) Не “помнит” программы после отключения от сети.
Самое первое действие в таких случаях — замена C816, C803 и С837 на заведомо рабочие (схема блока питания шасси 739).
А) Не включается.
Первое действие — определение дефекта, в первичных цепях ИП или во вторичных. Проверяется предохранитель FU800 и резистор R811. Если целые, то дефект во вторичке, неисправен VD809 или строчный транзистор VT702. Выдергивается разъем X10 и проверяется на пробой диод и транзистор.
Если R811 оборвался, то пробит полевой транзистор VT800 и почти 100% неисправен ШИМ (DA800). Проверяются диоды VD800, VD801, VD803 и VD804. Затем меняются по необходимости предохранитель, ограничивающее сопротивление и диоды и начинается ремонт и проверка ШИМ контроллера и его обвязки по следующей методике:
Например, ИП телевизора HORIZONT 14A01 Шасси ЩЦТ-739М1.
В момент включения, 300 вольт, через R808, подаются на 7-ю ногу микросхемы. Микросхема стартует и даёт пачку импульсов на полевой транзистор. Но особенность данной микросхемы в том, что у неё стартовое напряжение выше, в нашем случае на 2 вольта, чем рабочее. А резистор R808 рассчитан таким образом, что на 7-й ноге микросхемы, при отсутствии подпитки c ТПИ (в нашем случае с 3-й ноги ТПИ через VD806) напряжение рабочее, но не стартовое! То есть если ИП не запустился или ушёл в защиту, то нет подпитки с VD806, и микросхема не выдаёт импульсов.
Итак, если ИП нестабильно работает или не запускается, либо выдаёт пониженные напряжения, первым делом замеряется напряжение на 7-й ноге, если оно ниже рабочего (12-12, 5 вольт) то С816 следует заменить. Если же нет напряжения, то R808 в обрыве, либо микросхема неисправна.
Чтобы исключить воздействие силовой части на сам ШИМ достаточно выпаять опорный транзистор VT800 и можно при включенном напряжении проверять и ремонтировать генератор, не опасаясь за выход из строя других элементов ИП и остальной схемы.
По результатам замеров напряжения питания и выходу на полевой транзистор можно почти на 100% судить об исправности микросхемы.
Прибором замеряем на 7-й ноге напряжение. На стрелочном приборе все очень наглядно видно. Стрелка от 12 вольт должна прыгать где-то 13 -14. Если так, то с питанием порядок. Если нет, то опять же неисправен С816 или R808, либо та же микросхема. Как только с напряжением на 7-й ноге норма, следует замерить напряжение на 6-й ноге, это выход через R812 на полевой транзистор. Если на пределе 1-2-2,5 вольта стрелка дёргается, то на 99% ШИМ генератор рабочий. Впаивается полевой транзистор. И проверяются на обрыв R812, R816 и R817. После чего включается телевизор, если нет запуска, то проверяется в первую очередь VD809 и VT702. Если же запускается то в РР подрегулировать B+ R804 до номинального, в нашем случае +115 вольт.
Б) Не включается в РР.
В) Включается в РР, но сразу же переключается в ДР.
Г) Включается в РР только после того, как телевизор включен 5-10-15 минут.
Д) Не “помнит” программы после отключения от сети.
E) Не “помнит” сервисные установки после отключения от сети.
Чаще всего причина – неисправность деталей C816, C803, С837 и DA803.
После замены памяти или (и) процессора либо “слёта” прошивки требуется во многих случаях обязательная инициализация памяти и при наличии в сервисе опции TECH, значение параметра нужно установить=0.
Регулировка в сервисном меню
Установка сервис-кодов в Техноменю не требует особых навыков, все достаточно просто, и память “прошивать” на программаторе нет необходимости.
Вход в сервис, самый простой вариант — замкнуть контакты XN1 между собой (эти контакты находятся недалеко от процессора, выполнены в виде двух толстых выводов и подписаны). Выход из сервиса с сохранением установленных сервис-кодов — нажать на кнопку ТВ на пульте (пульт не обязательно “родной” и от Горизонта, обязательно, что б совпадал по коду с процессором и не имел сдвоенной кнопки AV-TV).
Техноменю, два типа:
А) Все опции находятся на одном листе и переход от одной опции к другой – переключение P+ и P- пультом или с панели телевизора. Инициализация памяти: вход в сервис — нажать на кнопку SL или MN (меню) на панели телевизора и держать несколько секунд, пока цвет строки не изменится на белый. Окончательный — белый, если красный — обрыв SDA или (и) SDL память-процессор.
Б) Опции находятся в разных директориях, то есть опции тюнера все в директории — Тюнер и т.д. Вообще–то при установке другой памяти она сама инициализируется, но желательно (практикой проверено) инициализировать принудительно, то есть кнопками P+ или P- выбирается опция “Сброс” и нажать громкость плюс или минус.
Переключают опции нажатием кнопки «Р+» («Р-») кнопками «-» («+») громкость регулируют выбранный параметр. Кнопками пульта или на панели телевизора.
Взаимозаменяемость селекторов и сервисные кода есть в одном из следующих сообщений…
