Индукционный нагреватель своими руками: схема и этапы сборки

Электрическая энергия обходится сегодня достаточно дорого, однако работающее на этом ресурсе отопительное оборудование не теряет популярности.

Это объясняется тем, что электроотопление является наиболее удобным способом обогреть жилище.

Особый интерес пользователей вызывают приборы, работающие на принципе электромагнитной индукции.

Главным образом потому, что такое устройство легко можно собрать самостоятельно. В этой статье мы поговорим об особенностях этих агрегатов, изучим их сильные и слабые стороны, а также научимся делать индукционный нагреватель своими руками.

Принцип работы

Работа всех электронагревателей, как обычных, так и индукционных, основана на одном и том же принципе: при пропускании электрического тока через некий проводник последний начнет нагреваться.

Количество выделяемого за единицу времени тепла зависит от силы тока и величины сопротивления данного проводника – чем больше эти показатели, тем сильнее будет греться материал.

Весь вопрос в том, каким образом вызвать протекание электротока? Можно подсоединить проводник непосредственно к источнику электрической энергии, что мы и делаем, втыкая в розетку шнур от электрочайника, масляного обогревателя или, к примеру, бойлера. Но можно применить и другой способ: как оказалось, протекание электротока можно спровоцировать воздействием на проводник переменного (именно переменного!) магнитного поля. Это явление, открытое в 1831-м году М. Фарадеем, получило название электромагнитной индукции.

Тут есть одна хитрость: магнитное поле может быть и постоянным, но тогда положение находящегося в нем проводника нужно постоянно менять. При этом будет меняться количество проходящих через проводник силовых линий и их направление относительно него. Проще всего проводник в поле вращать, что и делается в современных электрогенераторах.

Принцип электромагнитной индукции

Но можно менять и параметры самого поля. С постоянным магнитом такой фокус, конечно, не пройдет, а вот с электромагнитом – вполне. Работа электромагнита, кто забыл, основана на обратном эффекте: протекающий через проводник переменный ток генерирует вокруг него магнитное поле, параметры которого (полярность и напряженность) зависят от направления тока и его величины. Для более ощутимого эффекта провод можно уложить в виде катушки.

Таким образом, меняя параметры электротока в электромагните, мы будем менять все параметры наводимого им магнитного поля, вплоть до изменения местоположения полюсов на противоположное.

И тогда это магнитное поле, действительно являющееся переменным, будет наводить электроток в любом токопроводящем материале, расположенном в его пределах. И материал при этом, понятно, будет нагреваться. На этом и основан принцип работы современных индукционных нагревателей.

Хотите подобрать самый экономичный электрический бойлер? Тогда присмотритесь к индукционному водонагревателю. О преимуществах и недостатках прибора читайте в статье.

Решили установить электрический котел в качестве резервного теплогенератора? О том, какую модель лучше выбрать, читайте тут.

Индукционная печь – многофункциональное устройство. Ее можно приобрести в магазине, но интереснее и дешевле изготовить ее своими руками. По этой ссылке https://microklimat.pro/otopitelnoe-oborudovanie/pechi/indukcionnaya-svoimi-rukami.html вы найдете схему сборки прибора и узнаете об особенностях эксплуатации печи.

Индукционный генератор тепла в системе отопления

У применяемых в отопительных контурах индукционных водонагревателей имеются как общие для всех электронагревателей достоинства, так и присущие только им. Начнем с первой группы:

  1. По удобству использования электронагреватели опережают даже газовое оборудование, так как обходятся без розжига. К тому же они являются намного более безопасными: владельцу можно не опасаться утечки топлива или продуктов его сгорания.
  2. Электрооборудованию не нужны дымоход и обслуживание в виде удаления нагара и копоти.
  3. КПД электронагревателя не зависит от его мощности. Его можно установить на самый минимум, и при этом КПД агрегата останется на уровне 99%, в то время как КПД газового или твердотопливного котла в таких условиях окажется значительно ниже паспортного.
  4. При наличии электрического теплогенератора система отопления может работать в самом низкотемпературном режиме, что весьма актуально в периоды межсезонья. В случае применения газового или твердотопливного котла падение температуры «обратки» ниже 50 градусов не допускается, так как при этом на теплообменнике образуется конденсат (при использовании твердого топлива он содержит кислоту).
  5. Ну и последнее: при использовании электрообогрева можно обойтись без жидкостного теплоносителя, правда, к индукционным нагревателям это не относится.

Простой индукционный нагреватель

Перейдем к достоинствам непосредственно «индукционников»:

  1. Площадь контакта теплоносителя с горячей поверхностью в индукционных нагревателях в тысячи раз больше, чем в приборах с трубчатыми электронагревателями. Поэтому среда прогревается гораздо быстрее.
  2. Все элементы «индукционника» монтируются только снаружи, без каких-либо врезок. Соответственно, и протечки полностью исключаются.
  3. Поскольку нагрев осуществляется бесконтактным способом, нагреватель индукционного типа может работать с абсолютно любым теплоносителем, включая все виды антифризов (для ТЭНового электрокотла понадобился бы специальный). При этом вода может содержать сравнительно большое количество солей жесткости – переменное магнитное поле препятствует образованию накипи на стенках теплообменника.

На всякую бочку меда, как известно, найдется своя ложка дегтя. Здесь без этого тоже не обошлось: мало того, что сама по себе электроэнергия стоит достаточно дорого, так еще и индукционные нагреватели относятся к наиболее дорогому типу электроотопительного оборудования.

Индукционный нагреватель своими руками – схема конструкции

Простота конструкции – одно из достоинств индукционного нагревателя. Внутри круглого экранированного корпуса расположена катушка, на языке физиков именуема индуктором. Она подключается к источнику переменного тока. Внутри катушки расположен отрезок стальной трубы, заканчивающийся двумя патрубками.

Последние позволяют присоединить нагреватель к системе отопления.

Таким образом, после подсоединения через трубу будет следовать теплоноситель, при этом она будет нагреваться под воздействием генерируемого катушкой переменного поля. От контакта с трубой, соответственно, будет греться и теплоноситель.

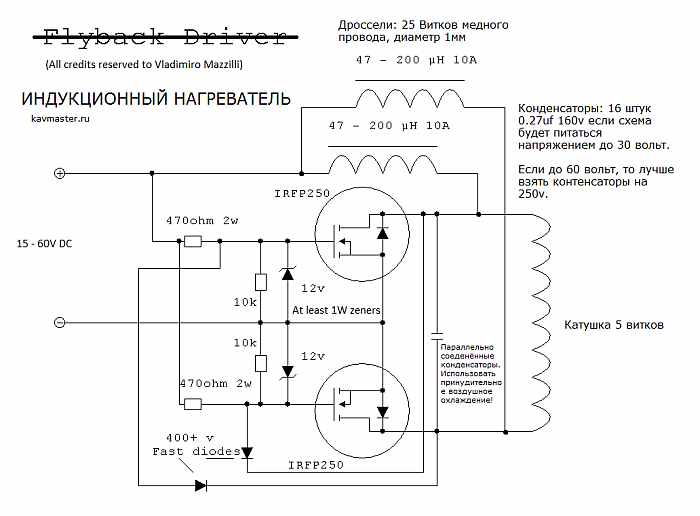

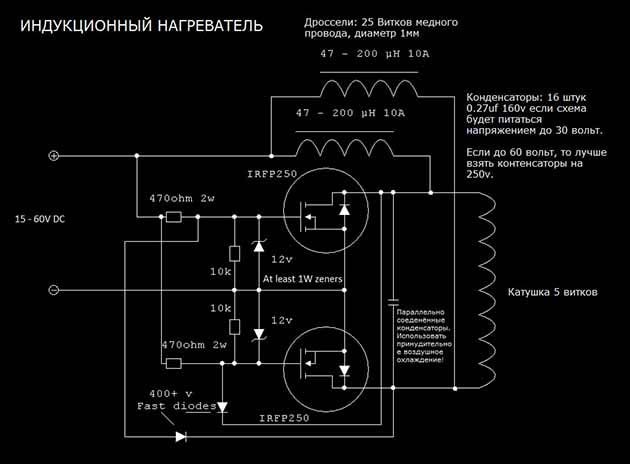

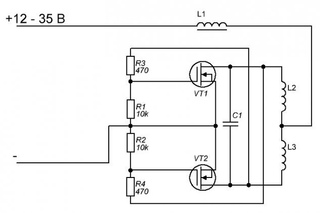

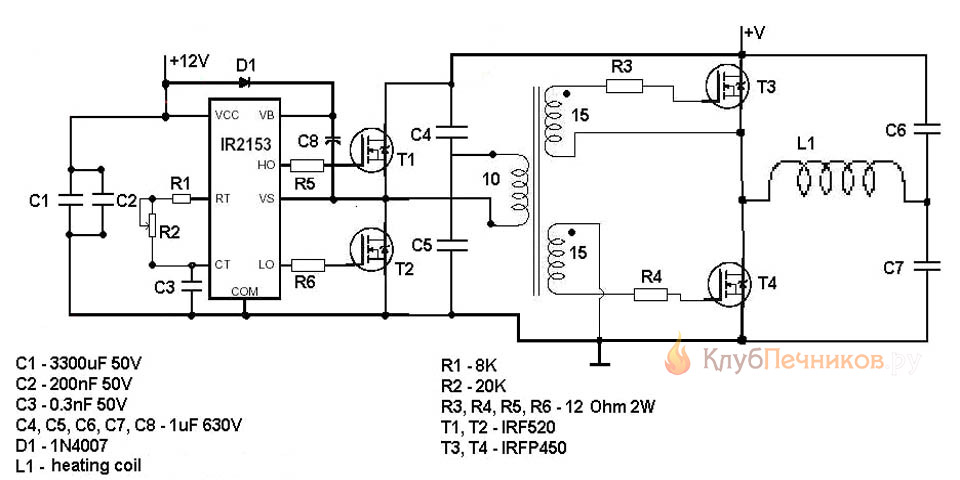

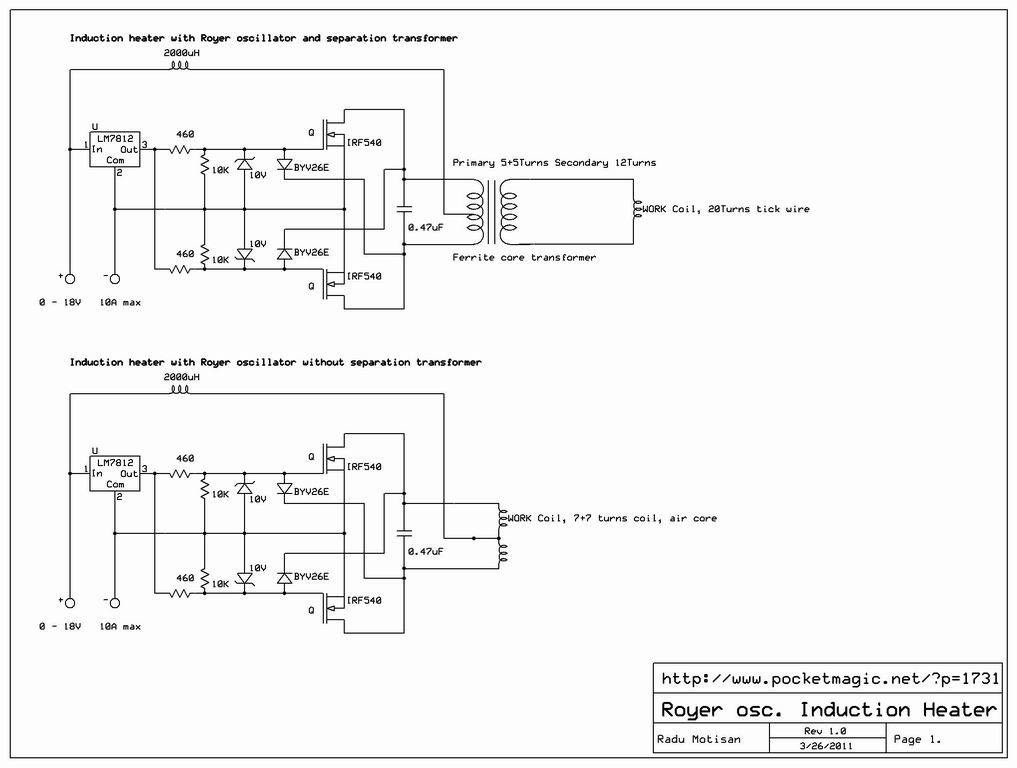

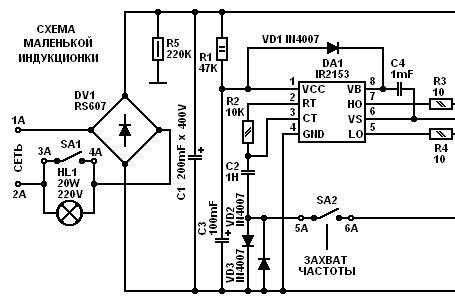

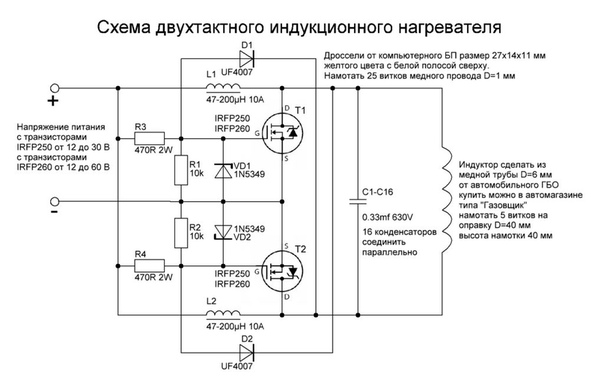

Схема индукционного нагревателя

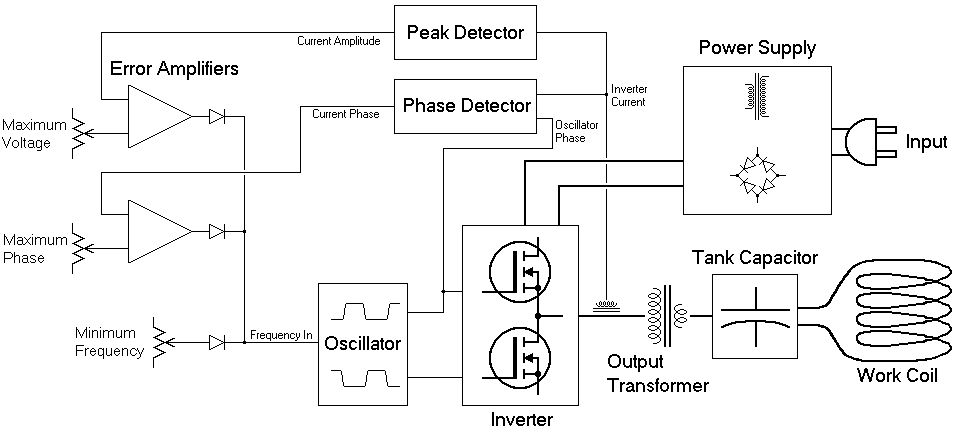

В некоторых моделях индукционных нагревателей катушка подсоединяется непосредственно к электросети, вследствие чего создаваемое ею магнитное поле меняет полярность с частотой 50 Гц. Но существует и более производительная схема подключения. Она отличается от только что описанной наличием преобразователя, увеличивающего частоту колебания подаваемого на катушку тока с 50 Гц до нескольких десятков килогерц. Такой преобразователь называют инвертором. Он состоит из трех модулей:

  1. Выпрямитель, представляющий собой обычный диодный мост.
  2. Собственно, инвертор. Главные герои – пара т.н. ключевых транзисторов, которые могут очень быстро переключаться.
  3. Схема управления, которая «дирижирует» ключевыми транзисторами.

Несложно заметить, что происходящие внутри нагревателя процессы весьма сходны с работой понижающего трансформатора, только в данном случае вторичная обмотка является короткозамкнутой и располагается внутри первичной.

Другое отличие состоит в том, что в случае с трансформатором нагрев является побочным эффектом, который стараются предотвратить (например, набирают магнитопровод из отдельных изолированных пластин).

Как сделать индукционный нагреватель самому?

Простейший индукционный нагреватель своими руками делается так:

  1. На один конец отрезка толстостенной полипропиленовой трубы необходимо наварить муфту, предварительно закрепив на торце трубы капроновую мелкоячеистую сетку.
  2. Перевернув трубу сеткой вниз, необходимо заполнить ее рубленой нержавеющей проволокой диаметром 5 – 7 мм (длина обрезков – около 5 см).
  3. Свободный конец трубы также нужно закрыть с помощью муфты и сетки. Благодаря этому стальная засыпка, играющая роль сердечника, будет удерживаться внутри.
  4. С наружной стороны в каждую муфту вваривается переходник на нужный диаметр (соответствует диаметру отопительного контура.).
  5. На трубу следует намотать 90 витков медного провода.
  6. Получившуюся катушку нужно подключить к инвертору от самого дешевого сварочного аппарата, рассчитанный на ток сварки до 20А и оснащенный функцией его плавной настройки.
  7. Остается подсоединить нагреватель к системе отопления, заполнить ее теплоносителем и подать ток на катушку.

Для удобства обслуживания на входе и выходе из нагревателя можно установить шаровые краны – это даст возможность демонтировать устройство без дренирования отопительного контура.

Чтобы избежать разрыва системы из-за перегрева теплоносителя, с одной стороны к нагревателю через тройник следует подсоединить предохранительный клапан.

При наличии 3-фазной сети нагреватель можно усовершенствовать, установив вместо одной катушки три.

Полезные советы по безопасности

Несколько рекомендаций помогут избежать аварийных ситуаций:

  1. Индукционные нагреватели допускается применять только в системах с принудительной циркуляцией. Тепло вырабатывается довольно интенсивно, поэтому при естественной циркуляции, тем более с учетом значительного гидравлического сопротивления сердечника из рубленой проволоки, возможен перегрев теплоносителя.
  2. Не следует пренебрегать предохранительным клапаном. Он должен быть смонтирован либо на нагревателе, как было рассказано выше, либо в другом месте системы. Очевидно, что при выходе циркуляционного насоса из строя перегрева теплоносителя избежать не удастся, а при отсутствии предохранительного клапана такое явление приведет к разрыву системы.
  3. Подключать нагреватель следует через УЗО. Желательно, также, дооборудовать систему отопления термостатом.

Часто умельцы помещают самодельный индукционный нагреватель в утепленный металлический корпус. В таком случае он должен быть заземлен.

Из-за отсутствия у самодельного «индукционника» полноценного экранирования его следует размещать не ближе 80-ти см от потолка или пола. Расстояние между прибором и стеной должно составлять не менее 30 см.

Помните, что переменное электромагнитное поле существует не только внутри катушки, но и снаружи, поэтому оно может нагревать любые находящиеся рядом металлические предметы. Например, застежки или пуговицы на одежде пользователя.

Технология индукционного нагрева нашла широкое применение в промышленности и стала проникать в бытовую сферу. Индукционные котлы отопления привлекают своей экономичностью и простотой конструкции. Читайте об устройстве прибора и смотрите примеры самодельных конструкций.

О видах чугунных отопительных печей и вариантах их установки вы узнаете в этом материале.

Видео на тему

Индукционные Плиты Принципиальная Схема — tokzamer. ru

Выбор качественной модели Схема настольной индукционной плитки построена таким образом, что все зависит от уровня напряжения в доме. Индукционные плиты выгодно отличаются от иных типов печек газовых и электрических.


В этом случае удалось разогреть поверхность сковороды до градусов.

Эмалированную, но только с плоским дном. Обратите внимание на установленную мощность.
Все об индукционной плите, плюсы и минусы, факты, цена. Индукционная плита

Ну и индукционная катушка.

Прежде чем остановить свой выбор на таком оборудовании, важно ознакомиться с преимуществами эксплуатации, а также принять во внимание некоторые конструктивные недостатки индукционной плиты.

В летний период это особенно важно, ведь имеет место дополнительный нагрев воздуха, что усложняет процесс кондиционирования охлаждения помещения; Точная регулировка температуры. Схема ремонта этого изделия отличается своей простотой и доступностью, за счет чего пользователям не нужно тратить большую сумму на восстановление работоспособности агрегата.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А. Для современных моделей характерно наличие инфракрасного сенсорного устройства, эффективно контролирующего процесс готовки.

Сердцем всего электронного блока является специфический микроконтроллер S6F со встроенной дрыгалкой на борту. В этом случае удалось разогреть поверхность сковороды до градусов.

Как настроить индукционную плиту Gemlux GL-IC35TC

Сообщить об опечатке

Я про такие штуковины слыхал, но вот лично ни разу не юзал. На этом ремонт закончен.

К недостаткам можно отнести тот факт, что пользователям нужно использовать определенную посуду, которая изготовлена на основе ферромагнитных материалов. Корпус выполнен в черном цвете.

Тепловая пушка хороша тем, что быстро распределяет тепло. Если на поверхности присутствуют жировые загрязнения, то система может просто не распознавать касания человека.

В ней предусмотрено четыре конфорки, предусмотрено сенсорное управление. Важно помнить, что индукционные плиты способны создавать достаточно высокое излучение электромагнитного типа и могут оказывать негативное воздействие на бытовые приборы, установленные на незначительном расстоянии.

С помощью мультиметра нужно проверить блок предохранителей, кабель и сами контакты.

Каков итог исследования?

Достать-то его не проблема, но вот где взять прошивку?
А что внутри 🙂 Разборка и обзор индукционной плиты HILTON EKI 3890 на 2000 Ватт. ZikValera

Индукционные плиты

Ее поверхность выполнена из стеклокерамики, а число электрических конфорок равно четырем. На радиаторе — диодный мост и IGBT-транзистор.

На опоры устанавливает лист плексигласа. Обязательно при работе с электричеством следует соблюдать правила техники безопасности, особенно это касается сетей переменного тока напряжением В.

В случае если посуда соответствует правилам, а комфорта все равно не работает, активируйте тестовую проверку температурного датчика и замените его при необходимости.

Как только изделие становится на рабочую поверхность, появляются индукционные токи, нагревающие сковородки, кастрюли и прочие изделия для приготовления пищи. Это не то чтобы недостаток, я сам ненавижу, например, алюминиевую посуду. Поверхность выполнена из пластика. Прежде чем приступать к самостоятельному монтажу изделия, нужно учесть сечение, мощность фаз и количество проводов силового кабеля между варочной поверхностью и домашним распределительным устройством.

Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около Вт энергии суммарно. Внешний вид.

Индукционные плиты


Мощный алюминиевый радиатор — 3,5 кВт выходного каскада надо как то охлаждать, соответственно можно предположить, что работа индукционной плиты совсем уж не такая и холодная, тепло с радиатора все равно выкидывается наружу, а значит, повышает окружающую температуру. Все какие можно надписи — по-украински. Закрепляет под столешницей двигатель.

Принцип работы нагревательных элементов — индукционный. Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. Возможна ситуация, когда диаметр кастрюли сковороды меньше диаметра нагреваемой зоны.

Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы. Профессиональная печь Сквара Sif 4. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов. В обычных электрических плитах изначально происходит разогрев включенной конфорки.
Устройство индукционной печки

Инструкция по изготовлению

От перегрева может выйти из строя соединительный разъем индуктора.

Предусмотрена электрическая духовка на 65 литров.

Экспертами было доказано, что на расстоянии 2 см от плиты излучение всегда выше допустимой нормы. Ее особенности — стеклокерамическая поверхность, наличие сенсорного управления, возможность управления мощностью. Универсальная плата генератора переменного тока работает исключительно на высокой частоте.

Whirlpool Опытные домохозяйки отдают предпочтение продукции компании Whirlpool. Аккумуляторы следует объединить в секции по 2 шт. Конфорка не включится, если на плите оказалась сковорода или кастрюля с не магнитным днищем; Автоматическое отключение при снятии посуды; Удерживание заданной температуры на определенном уровне.

Еще по теме: Подключение 2 клавишного выключателя

Чудеса индукции

По рассказу хозяина плиты стало ясно, что плита во время приготовления пищи просто отключилась и не подавала признаков жизни. Схема индукционной плиты основана на том, что после размещения кастрюли на рабочей поверхности в действие вступают токи, которые и выполняют нагревание. Никакого спама, только полезные идеи!

Во первых выяснилось, что абсолютно не знали, что такое индукционная плита, ошибочно принимая ее за инфракрасную плиту. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2. Итоги — плюсы и минусы индукционных плит Индукционная плита — надежный помощник на кухне, который выгодно отличается от классических газовых или электрических печей.

Чтобы не потерять статью, поставь лайк!

Набор механика для изучения принципа работы индукционной плиты. Я про такие штуковины слыхал, но вот лично ни разу не юзал. Нужен такой девайс на кухне вопрос к профессионалам, судя по рекламе готовка на данной плите происходит без выделения лишнего тепла, так как варочная панель не нагревается. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые. На этом ремонт закончен.

Цвет — сатиновая бронза. Я про такие штуковины слыхал, но вот лично ни разу не юзал. Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц.
Ремонт индукционной плиты

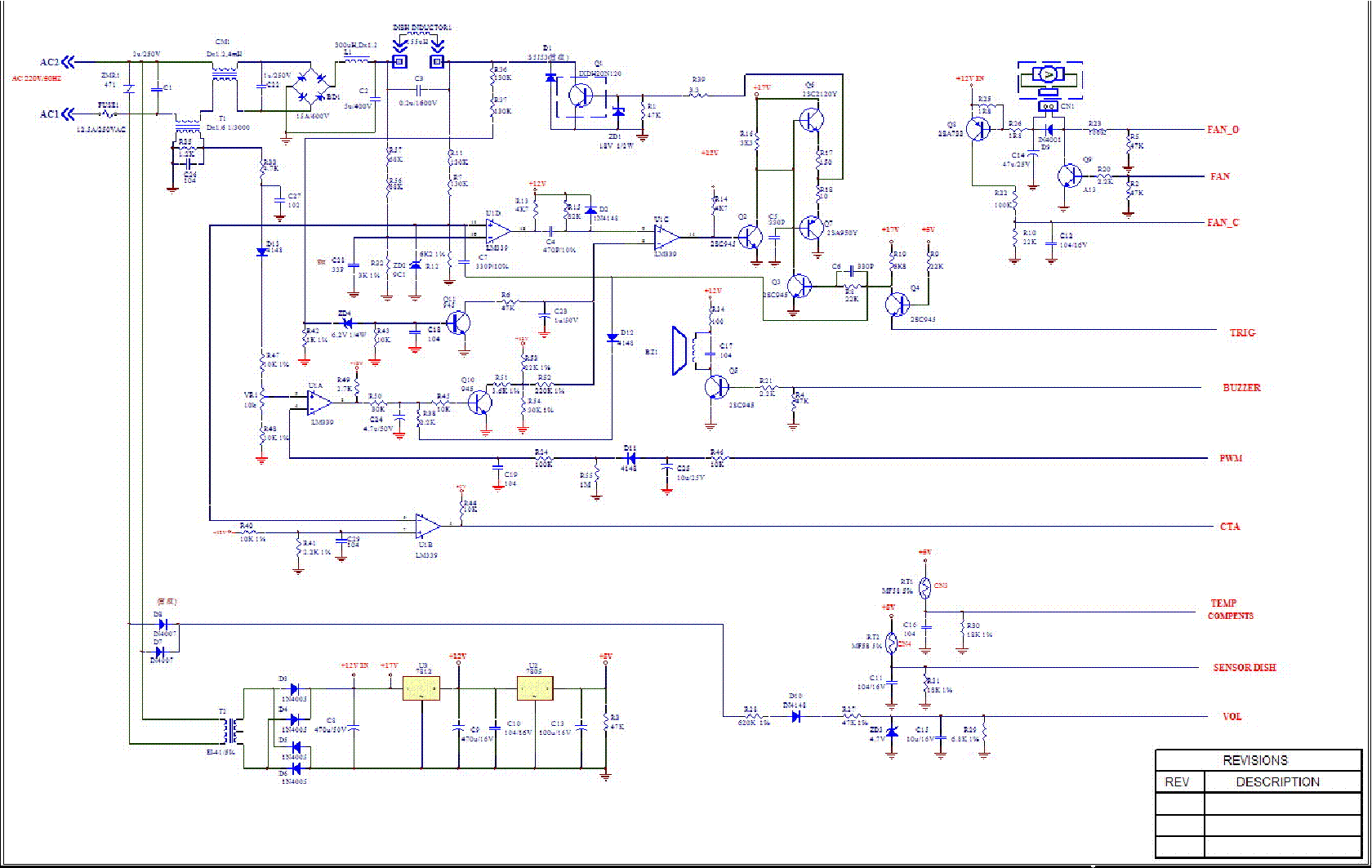

СХЕМА ИНДУКЦИОННОЙ ПЛИТЫ

   Индукционная плита отличается от обычной тем, что разогревает металлическую посуду индуцированными вихревыми токами, создаваемыми высокочастотным магнитным полем. При работе с такой плиткой используют посуду, изготовленную из материала, который бы эффективно поглощал энергию вихревых полей. Например обыкновенная сталь, поэтому посуду для индукционных печей можно проверять магнитом. Но не бойтесь ошибиться в выборе материала — современные индукционные плиты автоматически распознают пригодную посуду и только в этом случае включают генератор.

   При этом никакого физического нагрева поверхности не происходит. Можно положить на плиту бумагу — она незагорится, или прикоснуться ладонью и не обжечься. В отличии от микроволновки, нагревающей сам продукт изнутри (жидкость, находящуюся в пище), индукционная плита греет только металл и металлическую посуду, которая, в свою очередь, передаёт тепло еде (что-то похожее на обычную электроплиту).

   Принцип работы индукционной плиты показан на рисунке.

1 — посуда,
2 — стеклокерамическая поверхность,
3 — изоляция,
4 — индукционная катушка,
5 — преобразователь частоты,
6 — блок управления.

   Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. В днище посуды наводятся токи индукции, которые нагревают её, а заодно и помещенные в посуду продукты. В такой плите нагрев происходит быстрее, чем на газовой или на электрической плите — примерно в полтора раза.

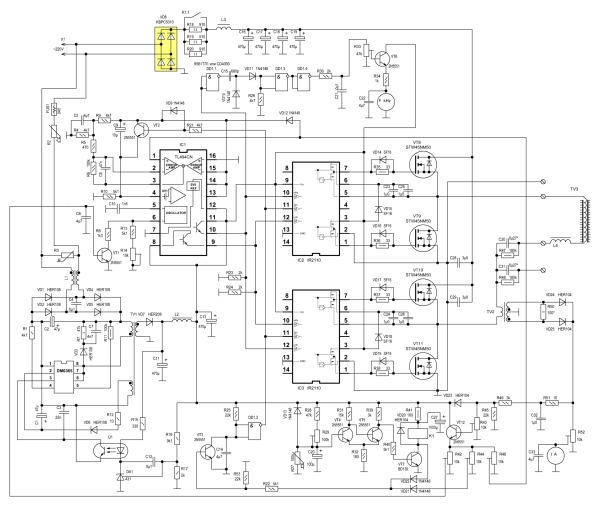

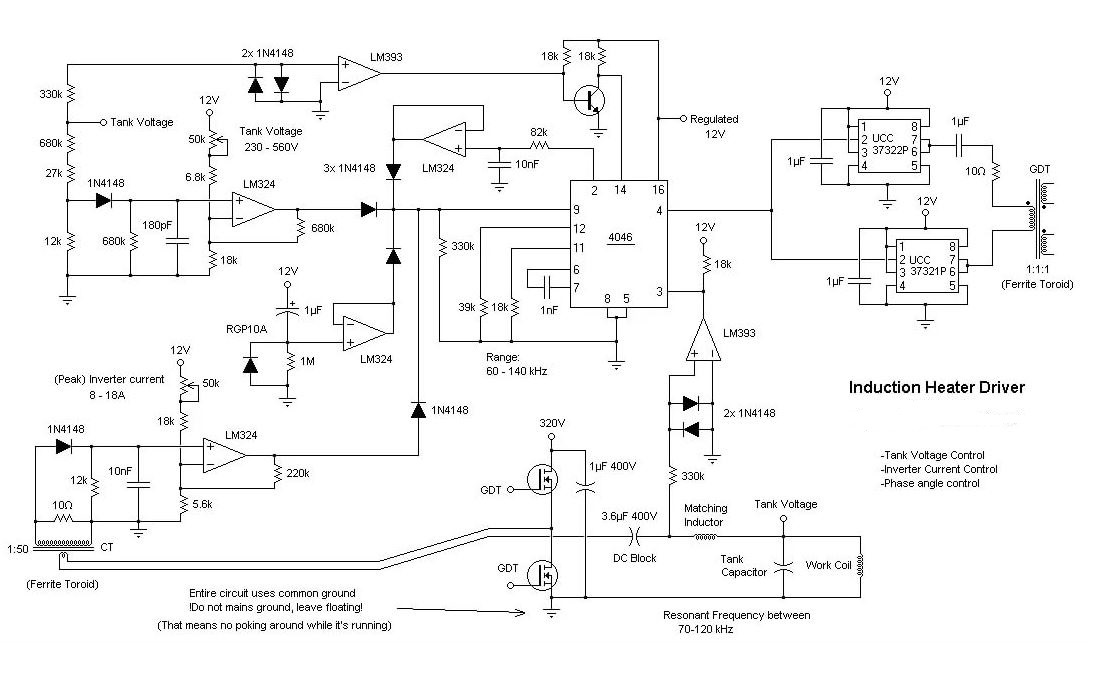

   Принципиальная схема индукционной плиты довольно сложная, и может существенно отличаться для различных моделей. Особенно блок электронного управления. Хотя основа — генератор, драйвер на транзисторах средней мощности и выходной биполярный транзистор с изолированным затвором, типа IGBT h30R1202 (IRGP 20B120), который управляет катушкой индуктора, одинакова у всех плит. Несколько электросхем показаны ниже — клик для увеличения.

   Самый сложный элемент индукционной плитки — электронный блок управления. Он не просто включает или регулирует мощность генератора, а делает это по специальной программе — вначале на пару минут выведет плиту на максимальную мощность, а когда вода закипит, убавит мощность до заданного уровня. А ещё продвинутые модели имеют инфракрасные сенсоры, контролирующие процесс приготовления пищи. Они следят за температурой сковороды или кастрюли и снижают мощность нагрева по достижении заданной вами температуры. Жарка под термоконтролем исключает возможность воспламенения жира и повреждения сковороды вследствие перегрева. После снятия посуды — плита автоматически отключается.

   В настоящее время промышленность выпускает как отдельные небольшие индукционные одноконфорочные плитки, так и большие стационарные, встраиваемые четырёхместные поверхности. Стоимость такой плиты несколько выше, чем обычной, но купив индукционную плиту вы существенно сэкономите на электроэнергии — до 50%, по отзывам людей. А также уменьшаете вероятность порчи посуды и продуктов.

ИНДУКЦИОННАЯ ПЛИТА — УСТАНОВКА

   Индукционная плита появилась в продаже недавно, поэтому пока слишком мало полезной документации про её грамотную установку и обращение с ней. В предыдущей статье мы рассмотрели принцип действия и типовую схему индукционной плиты. Здесь же остановимся на подключении и обслуживании.

Монтаж индукционной плиты

  Встроенный монтаж. Для обеспечения исправного функционирования встраиваемого изделия кухонный модуль должен иметь соответствующие характеристики:

— поверхность кухонного топа должна быть из материала, устойчивого к температуре примерно 100°C;

— если варочная панель устанавливается над духовым шкафом, он должен быть оснащен системой охлаждения с принудительной вентиляцией.

— не рекомендуется устанавливать варочную панель над посудомоечными машинами: при необходимости установите между варочной панелью и посудомоечной машиной герметичную разделительную вставку;

— в зависимости от модели варочной индукционной панели, которую вы устанавливаете, размеры ниши в кухонном модуле должны быть следующими:

   Вентиляция для плиты. Для обеспечения надлежащей вентиляции и во избежание перегрева прилегающих поверхностеи варочная панель должна быть установлена: на минимальном расстоянии 40 мм от задней стенки или от любои вертикальнои поверхности; между проемом под варочную панель и расположенным снизу кухонным элементом должно быть расстояние не менее 20 мм.

   Крепление. Изделие должно быть установлено на идеально ровной поверхности. Возможные деформации, вызванные неправильным креплением, могут привести к изменениям характеристик и эксплуатационных качеств варочнои панели. Длина регуляционного винта крепежных крюков регулируется перед началом монтажа по толщине кухонного топа:

  • толщина 30 мм: длина винта 17,5 мм;
  • толщина 40 мм: длина винта 7,5 мм;

   Порядок крепления:

 1. При помощи коротких тупых шурупов привинтите 4 центровочные пружины в отверстиях, расположенных по бокам варочнои панели;

 2. Вставьте варочную панель в проем в кухонном модуле, выровняите и слегка нажмите в центр вплодь до идеального прилегания варочнои панели к поверхности кухонного топа.

 3. для варочных панелеи с боковыми профилями: вставив варочную панели в нишу кухонного модуля, вставьте 4 крепежных крюка (каждыи со своим штифтом) по нижнему периметру варочнои панели, закручивая их длинными острыми болтами до тех пор, пока стекло не будет плотно прилегать к кухонному топу. Важно, чтобы шурупы центровочных пружин оставались доступными.

   В соответствии с правилами безопасности после установки изделия в кухонныи модуль должна быть исключена возможность касания к электрическими частями.

   Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

   Электрическое подключение варочнои панели и возможного встраиваемого духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

   Варочная панель оснащена сетевым кабелем, рассчитанным на монофазное электропитание. Подсоедините провода в соответствии с таблицей и приведенной схеме:

   Перед осуществлением электрического подсоединения к 220В необходимо проверить следующее:

— сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;

— сетевая розетка должна быть расчитана на максимальную потребляемую мощность изделия, указанную на паспортнои табличке с техническими характеристиками;

— напряжение и частота тока сети должны соответствовать электрическим данным индукционной плиты;

— сетевая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники.

Управление индукционной плитой

   Кнопка УВЕЛИЧЕНИЕ ВРЕМЕНИ для увеличения времени таймера.

   Кнопка УМЕНЬШЕНИЕ ВРЕМЕНИ для уменьшения времени таймера.

   Индикатор ВЫБРАННАЯ ВАРОЧНАЯ ЗОНА показывает, что соответствующая варочная зона была выбрана и следовательно возможно произвести настроики ее функции.

   Кнопка ВЫБОР ВАРОЧНОЙ ЗОНЫ служит для выбора нужнои варочнои зоны.

   Индикатор МОЩНОСТЬ: показывает уровень нагрева.

   Кнопка ON/OFF (ВКЛ./ВЫКЛ.) служит для включения и выключения изделия.

   Индикатор ON/OFF (ВКЛ./ВЫКЛ.): показывает состояние изделия, включено или выключено.

   Кнопка ТАЙМЕР ПРОГРАММИРОВАНИЯ служит для настроики продолжительности приготовления. Дисплей ТАЙМЕРА ПРОГРАММИРОВАНИЯ: показывает различные настроики программирования.

   Индикаторы ЗАПРОГРАММИРОВАННЫЕ ВАРОЧНЫЕ ЗОНЫ: показывают варочные зоны после запуска программирования.

   Кнопка БЛОКИРОВКА УПРАВЛЕНИИ служит для защиты управлении варочнои панели от случаиных измнении.

   Индикатор УПРАВЛЕНИЯ ЗАБЛОКИРОВАНЫ показывает, что управления заблокированы.

   Кнопки ВЫБОР МОЩНОСТИ ВАРОЧНЫХ ЗОН служат для включения варочной зоны и регуляции мощности нагрева.

   Индикатор ТАЙМЕР показывает, что таймер включен.

   Естественно в различных моделях плит и у разных производителей, управление может несколько отличаться от приведённого выше. Тут вы можете скачать инструкцию для плит Индезит или Аристон.

Включение и эксплуатация индукционной плиты

   Перед началом эксплуатации изделия следует удалить следы клея при помощи специального неабразивного моющего средства. В первые часы работы вы можете почувствовать запах жженои резины, которыи быстро пропадает.

   Через несколко секунд после подсоединения варочнои панели к сети электропитания включается короткии звуковои сигнал. Только после этого можно включить варочную панель.

   При длительном нажатии на кнопки — и + происходит быстрая смена уровнеи мощности и минут таимера.

   Включение варочной панели. Включите варочную панель, нажав кнопку СЕТЬ примерно на одну секунду.

   Включение варочных зон. Каждая зона варочной включается при помощи кнопки и регулятора мощности, состоящего из кнопок выбора мощности от 0 до 9. Для включения одной из варочных зон нажмите соответствующую кнопку и настройте нужную мощность при помощи кнопок выбора мощности от 0 до 9.

   В случае программирования однои или нескольких варочных зон на дисплее показывается отсчет времени варочнои зоны, на которои приготовление ближе всего к завершению, с указанием ее положения соответствующим включенным индикатором. Индикаторы других запрограммированных варочных зон мигают.

Практические советы по эксплуатации плит данного типа


   Используите посуду из материала, подходящего для индукционного нагревания (ферромагнитныи материал). Рекомендуется использовать посуду из: чугуна, эмалированнои стали или специальнои стали для индукционного нагревания. Для приготовления на индукционных конфороках используйте только стальные, стальные эмалированные или чугунные кастрюли и сковороды. Посуда, дно которой изготовлено из сплавов, используется только при наличии четкой рекомендации компании-изготовителя. В состав сплава должен входить ферромагнитный элемент, проверить его наличие можно с помощью обычного магнита. Недопустимо для конфорок с индукцией использование стеклянной, фарфоровой, медной, латунной и керамической посуды.

   Необходимо использовать посуду с плоским толстым дном, идеально прилегающим к зоне нагрева. Хорошая посуда имеет абсолютно ровное и как можно более толстое дно. Заметим, что в холодном состоянии дно слегка вогнутое, оно расправляется при нагревании, плотно прилегая к конфорке и передавая без потерь всю тепловую энергию. Посуда, дно которой имеет сколы или заусенцы может повредить стеклокерамику. Не рекомендуется использовать кастрюли и сковороды, в которых ранее готовили на газовой плите. Их днище уже деформировано за счет неравномерного распределения пламени, поэтому плотного прилегания к рабочей поверхности не получится, часть энергии будет расходоваться впустую;

   Использовать посуду с дном такого диаметра, чтобы полностью закрыть варочную зону для оптимального использования всего выделяемого
тепла.

   Каждая варочная зона укомплектована сенсором остаточного тепла. Этот инжикатор показывает варочные зоны, еще сохранившие опасное тепло. Если дисплеи мощности показывает «Н«, данная варочная зона еще горячая.

Чистка поверхности индукционной плиты

   Не следует вытирать поверхность губкой для мытья посуды, т.к. на ней могут остаться следы моющего средства или жира, при включении плиты они сгорают, что приводит к обесцвечиванию поверхности. Стеклокерамику вокруг конфорок можно чистить мыльным раствором, с помощью кусочка мягкой чистой ткани.

   Брызги жира, следы от воды и пятна, удаляются средствами для чистки стальных изделий или специальными составами для ухода за стеклокерамикой. Моющие средства следует наносить только на окончательно остывшую панель. По окончании чистки они должны быть полностью удалены с очищаемой поверхности, так как могут оказать разъедающее действие на стеклокерамическое покрытие.

   Следует избегать попадания на варочную панель твердых частиц — к примеру, песчинок. Они могут повредить стеклокерамическую поверхность.

   Известковый налет можно удалить с помощью слабого раствора уксуса. Если использовать для ухода за стеклокерамической поверхностью средства для мытья посуды, то на ней могут остаться пятна.

   Не следует применять для чистки стеклокерамики пятновыводители и спреи для духовки. Стеклокерамику можно чистить средствами для мытья стекол.

   Конфорки должны всегда оставаться сухими, мокрые кастрюли или брызги соленой воды отрицательно влияют на стеклокерамику.

   Вы можете скачать инструкцию, в которой подробно указано как и какими средствами чистить варочные поверхности индукционных плит.

Правила безопасности при работе с индукционными плитами

   Проверьте, чтобы вентиляционная решетка всегда была открытой. Встраиваемая варочная панель требует эффективнои вентлияции для охлаждения электронных компонентов. Не рекомендуется устанавливать индукционную варочную панель над холодильником, встроенным под кухонным топом (тепло) или над стиральной машиной (вибрации). Зазор, необходимыи для вентиляции электронных компонентов в этих случаях будет недостаточным.

   Запрещается устанавливать индукционные плиты на улице, даже под навесом, так как воздеиствие на него дождя и грозы является чрезвычаино опасным.

   Не прикасайтесь к изделию влажными руками или находясь с мокрыми ногами.

   Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Не используйте варочную панель в качестве стола или для нарезки продуктов.

   Стеклокерамическая варочная панель устоичива к механическим ударам, тем не менее она может треснуть при ударе острым предметом или инструментом. В этом случае незамедлительно отсоедините изделие от сети электропитания.

   Не стоит ставить на раскаленную конфорку мокрую и холодную посуду, рекомендуется избегать и попадания на горячую поверхность холодных водяных брызг. Возможно, с первого раза ничего страшного не произойдет, но при систематическом нарушении этого запрета стеклокерамика может не выдержать.

   Избегайте касания сетевых шнуров других бытовых электроприборов к горячим частям варочной панели.

   Помните, что температура варочных зон остается высокой в течение 30 минут после их выключения!

Originally posted 2018-11-05 03:34:00. Republished by Blog Post Promoter

Индукционная плита своими руками схема сборка

Индукционная плита отличается от обычной тем, что разогревает металлическую посуду индуцированными вихревыми токами, создаваемыми высокочастотным магнитным полем. При работе с такой плиткой используют посуду, изготовленную из материала, который бы эффективно поглощал энергию вихревых полей. Например обыкновенная сталь, поэтому посуду для индукционных печей можно проверять магнитом. Но не бойтесь ошибиться в выборе материала — современные индукционные плиты автоматически распознают пригодную посуду и только в этом случае включают генератор.

При этом никакого физического нагрева поверхности не происходит. Можно положить на плиту бумагу — она незагорится, или прикоснуться ладонью и не обжечься. В отличии от микроволновки, нагревающей сам продукт изнутри (жидкость, находящуюся в пище), индукционная плита греет только металл и металлическую посуду, которая, в свою очередь, передаёт тепло еде (что-то похожее на обычную электроплиту).

Принцип работы индукционной плиты показан на рисунке.

1 — посуда,
2 — стеклокерамическая поверхность,
3 — изоляция,
4 — индукционная катушка,
5 — преобразователь частоты,
6 — блок управления.

Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. В днище посуды наводятся токи индукции, которые нагревают её, а заодно и помещенные в посуду продукты. В такой плите нагрев происходит быстрее, чем на газовой или на электрической плите — примерно в полтора раза.

Принципиальная схема индукционной плиты довольно сложная, и может существенно отличаться для различных моделей. Особенно блок электронного управления. Хотя основа — генератор, драйвер на транзисторах средней мощности и выходной биполярный транзистор с изолированным затвором, типа IGBT h30R1202 (IRGP 20B120), который управляет катушкой индуктора, одинакова у всех плит. Несколько электросхем показаны ниже — клик для увеличения.

Самый сложный элемент индукционной плитки — электронный блок управления . Он не просто включает или регулирует мощность генератора, а делает это по специальной программе — вначале на пару минут выведет плиту на максимальную мощность, а когда вода закипит, убавит мощность до заданного уровня. А ещё продвинутые модели имеют инфракрасные сенсоры, контролирующие процесс приготовления пищи. Они следят за температурой сковороды или кастрюли и снижают мощность нагрева по достижении заданной вами температуры. Жарка под термоконтролем исключает возможность воспламенения жира и повреждения сковороды вследствие перегрева. После снятия посуды — плита автоматически отключается.

В настоящее время промышленность выпускает как отдельные небольшие индукционные одноконфорочные плитки, так и большие стационарные, встраиваемые четырёхместные поверхности. Стоимость такой плиты несколько выше, чем обычной, но купив индукционную плиту вы существенно сэкономите на электроэнергии — до 50%, по отзывам людей. А также уменьшаете вероятность порчи посуды и продуктов.

Индукционная плита отличается от обычной тем, что разогревает металлическую посуду индуцированными вихревыми токами, создаваемыми высокочастотным магнитным полем. При работе с такой плиткой используют посуду, изготовленную из материала, который бы эффективно поглощал энергию вихревых полей. Например обыкновенная сталь, поэтому посуду для индукционных печей можно проверять магнитом. Но не бойтесь ошибиться в выборе материала — современные индукционные плиты автоматически распознают пригодную посуду и только в этом случае включают генератор.

При этом никакого физического нагрева поверхности не происходит. Можно положить на плиту бумагу — она незагорится, или прикоснуться ладонью и не обжечься. В отличии от микроволновки, нагревающей сам продукт изнутри (жидкость, находящуюся в пище), индукционная плита греет только металл и металлическую посуду, которая, в свою очередь, передаёт тепло еде (что-то похожее на обычную электроплиту).

Принцип работы индукционной плиты показан на рисунке.

1 — посуда,
2 — стеклокерамическая поверхность,
3 — изоляция,
4 — индукционная катушка,
5 — преобразователь частоты,
6 — блок управления.

Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. В днище посуды наводятся токи индукции, которые нагревают её, а заодно и помещенные в посуду продукты. В такой плите нагрев происходит быстрее, чем на газовой или на электрической плите — примерно в полтора раза.

Принципиальная схема индукционной плиты довольно сложная, и может существенно отличаться для различных моделей. Особенно блок электронного управления. Хотя основа — генератор, драйвер на транзисторах средней мощности и выходной биполярный транзистор с изолированным затвором, типа IGBT h30R1202 (IRGP 20B120), который управляет катушкой индуктора, одинакова у всех плит. Несколько электросхем показаны ниже — клик для увеличения.

Самый сложный элемент индукционной плитки — электронный блок управления . Он не просто включает или регулирует мощность генератора, а делает это по специальной программе — вначале на пару минут выведет плиту на максимальную мощность, а когда вода закипит, убавит мощность до заданного уровня. А ещё продвинутые модели имеют инфракрасные сенсоры, контролирующие процесс приготовления пищи. Они следят за температурой сковороды или кастрюли и снижают мощность нагрева по достижении заданной вами температуры. Жарка под термоконтролем исключает возможность воспламенения жира и повреждения сковороды вследствие перегрева. После снятия посуды — плита автоматически отключается.

В настоящее время промышленность выпускает как отдельные небольшие индукционные одноконфорочные плитки, так и большие стационарные, встраиваемые четырёхместные поверхности. Стоимость такой плиты несколько выше, чем обычной, но купив индукционную плиту вы существенно сэкономите на электроэнергии — до 50%, по отзывам людей. А также уменьшаете вероятность порчи посуды и продуктов.

Индукционная плита способна осуществлять разогрев металлической посуды посредством индуцированных вихревых токов от высокочастотного магнитного поля.

Стандартная схема индукционной плиты, как правило, представлена индукционной катушкой и частотным преобразователем, а также электронным блоком для управления, оснащенным температурными датчиками.

Введение

Особенностью таких плит является способность выполнять нагрев только донной части кухонной посуды.

В обычных электрических плитах изначально происходит разогрев включенной конфорки.

Прежде чем остановить свой выбор на таком оборудовании, важно ознакомиться с преимуществами эксплуатации, а также принять во внимание некоторые конструктивные недостатки индукционной плиты.

Основные достоинства представлены:

  • более быстрым процессом нагревания и готовки, которые занимают в несколько раз меньше времени, чем при эксплуатации традиционной электрической плиты;
  • отсутствием подгорания пищи, которая может попасть на варочную панель в процессе готовки, что обусловлено низкой температурой конфорки;
  • снижением потребляемой электрической энергии благодаря очень быстрому нагреву используемой кухонной посуды;
  • удобством использования за счёт наличия возможности регулировать режим готовки на разных плитах.

К преимуществам также можно отнести безопасность эксплуатации, что особенно важно для семей с маленькими детьми, пенсионерами или людьми с ограниченными возможностями.

Индукционная плита на кухне

Недостатки эксплуатации в таком современном оборудовании также присутствуют и, несмотря на то, что они минимальны, их следует учитывать при выборе модели:

  • включение индукционного оборудования на полную мощность способно создавать повышенную нагрузка на электросеть;
  • для приготовления пищи на таком типе плиты должна использоваться только специальная кухонная посуда, имеющая ферромагнитную донную часть;
  • для некоторых моделей характерно наличие единого высокочастотного генератора, что неблагоприятно сказывается на уровне мощности при одновременном включении всех конфорок;
  • варочная поверхность отличается хрупкостью, поэтому в процессе всего периода эксплуатации необходимо соблюдать определенную осторожность.

Как показывает практика, эксплуатация моделей, относящихся к ценовой категории эконом-класс, часто сопровождается раздражающим шумом и своеобразным гудением.

Схема индукционной плиты

В соответствии со схемой нагрева, электрический ток, который поступает из электросети на катушку, претерпевает преобразование в магнитное поле, генерирующее вихревые потоки.

В результате взаимодействия ферромагнитного дна с индукционным током образуется контур, а возникающая тепловая энергия производит прогрев используемой кухонной посуды и ее содержимого.

Стеклокерамическая поверхность плиты покрывает индукционную катушку с протекающим электрическим током частотой в 50кГц. Стандартная схема оборудования относительно сложная, и может иметь весьма существенные отличия в зависимости от модели. Основа представлена генератором, драйвером на транзисторах средней силы мощности и выходным биполярным транзистором, имеющим изолированный затвор и управляющим индукторной катушкой.

Схема работы индукционной плиты отражается на правилах обслуживания и особенностях эксплуатации такого оборудования, а также должна в обязательном порядке учитываться при выборе кухонной посуды, которая должна быть изготовлена из особенных материалов с ферромагнитными свойствами.

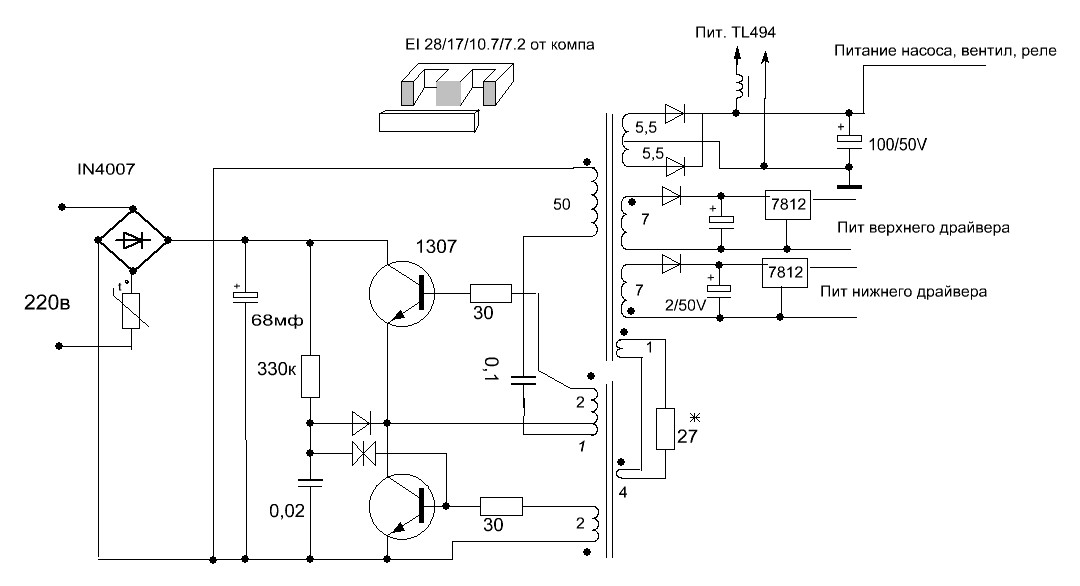

Электрическая схема индукционной плиты

Наиболее сложным конструктивным элементом является электронный блок для управления, посредством которого не только включается, но и регулируется уровень мощности генератора. Для современных моделей характерно наличие инфракрасного сенсорного устройства, эффективно контролирующего процесс готовки. После того, как кухонная посуда будет снята с варочной поверхности, происходит автоматическое отключение плиты.

Изготовление своими руками

Силовая схема стандартной индукционной плиты может существенно варьироваться в зависимости от конструктивных особенностей модификации, но чаще всего представлена:

  • ферритовым тором, который надет на сетевой провод и подавляет синфазные помехи;
  • стандартным предохранителем;
  • конденсатором, фильтрующим возникающие в процессе эксплуатации импульсные помехи;
  • резистором, срабатывающим после выключения сетевого питания;
  • выпрямителем, рассчитанным на показатели мощности и эффективно защищающим устройство от перенапряжения;
  • проводным шунтом;
  • фильтрующей системой на импульсные помехи;
  • конденсатором, позволяющим вернуть энергию с колебательно-индукторного контура на промежуточную часть с постоянными показателями тока;
  • резонансным конденсатором, обеспечивающим непрерывный ток после запора транзистора;
  • индукционным устройством, которое ориентировано на передачу тепла с поверхности на донную часть используемой кухонной посуды;
  • транзистором, преобразующим постоянный ток в переменные показатели;
  • резистором на фиксацию транзистора после отключения;
  • резистором на подавление высокочастотных показателей тока;
  • выпрямителем на напряжение в электрической сети;
  • контролером тока, предупреждающим возможное возникновение перегрузки;
  • контролером напряжения на коллекторе.

В бюджетных моделях присутствуют только основные конструктивные элементы, что отражается на функциональных возможностях такого устройства.

Самостоятельное изготовление простой индукционной плиты предполагает строгое соблюдение всех норм, что сделает эксплуатацию такого прибора полностью безопасной. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности.

Индукционная плита своими руками – схема

Такой материал обязательно должен отличатся возможностью правильно проводить электромагнитное излучение, не проводить ток и выдерживать высокотемпературный режим.

Бытовое варочное оборудование заводского изготовления, к числу которого относятся и все современные индукционные плиты, выполнено с применением достаточно дорогостоящей керамики.

Именно по этой причине самостоятельное изготовление варочной индукционной плиты в домашних условиях сопряжено с определенными проблемами выбора достойной альтернативы керамической поверхности.

Тепловая пушка хороша тем, что быстро распределяет тепло. Тепловая пушка своими руками изготавливается довольно просто.

О том, как рассчитать теплопотери дома, вы узнаете из этой информации.

Рекомендации по изготовлению пеллетной горелки своими руками вы найдете здесь.

Заключение

Современные бытовые индукционные варочные панели имеют, как правило, стандартную схему, в соответствии с которой установленные магнитные катушки в процессе соприкосновения с ферромагнитным дном кухонной посуды осуществляют стабильный нагрев приготавливаемой пищи.

Управление такого бытового оборудования может осуществляться посредством механических переключателей и сенсорных кнопок, что делает эксплуатацию индукционной плиты очень удобной.

Котел отопления владелец частного дома может выбрать на свой вкус – газовый, электрический, твердотопливный. Индукционные котлы отопления пока не так популярны, но имеют свои преимущества.

Рекомендации по изготовлению теплогенератора своими руками вы можете почитать тут.

Видео на тему

Индукционные литейные печи

Содержание статьи:

Настоящие и мнимые неисправности индукционных плит

  1. Не реализуется полная мощность. Как правило, такая ситуация возникает, если дно посуды расположено со смещением от центра конфорки, либо диаметр донышка существенно меньше размера варочной поверхности.Возможно, конфорка неплотно прижимается снизу к декоративной поверхности (ослабли крепления, или лопнули прижимные пружины).Если мощность скачкообразно меняется, причиной может быть срабатывание датчика температуры. Необходимо найти причину перегрева индукционной обмотки. Спираль может перегореть или замкнуть между витками.
  2. Не работает часть конфорок. В первую очередь проверяется подключение питания к неисправным узлам. В каждом генераторе могут быть предохранители. Также, от перегрева может выйти из строя соединительный разъем от блока управления до индуктора.
  3. Нет реакции на сенсорную панель. При наличии жировых загрязнений, сенсоры могут «не чувствовать» ваших пальцев. Произведите очистку поверхности. Если это не помогло, проверяем соединительные шлейфы от управляющей панели до схемы индуктора.
  4. Нет отображения остаточного тепла (фактически — температуры варочной конфорки в рабочем режиме). Причиной может стать поломка термодатчика. Если он исправен (можно проверить на работающей конфорке), следует произвести замену. Разумеется, проверяем надежность подключения соединительных проводов.
  5. Постоянно работает охлаждающий вентилятор. Шум пропеллера может быть слышен некоторое время после окончания работы, индукционная катушка остывает не сразу. Если вентилятор работает сразу после включения питания (когда конфорка выключена), возможно неисправен датчик температуры, или температура в районе варочной поверхности выше +50°C.
  6. Не работает вентилятор. Причины только две: либо перегорел мотор (проверяем принудительной подачей напряжения), либо поломка в цепи управления (термодатчик, управляющий модуль).
  7. Немотивированное отключение варочной панели. Для начала усвоим штатные причины отключения:
    • в течении 10 секунд после включения вы не производите активных действий;
    • конфорки (хотя бы одна из них) в режиме нагрева работают более 2 часов подряд;
    • возможно, задан режим отключения по таймеру на короткий срок.

    Если вышеуказанные причины отсутствуют, разбираемся с температурными датчиками и панелью управления.

  8. Индукционная плита «не видит» посуду. В первую очередь, проверьте материал корпуса кастрюли или сковородки. На ней должно быть соответствующее обозначение (для индукционных плит). В крайнем случае, можно проверить металл с помощью постоянного магнита. Немагнитные материалы (алюминиевые, медные сплавы, нержавеющая сталь) индукционными конфорками не определяются.Если с посудой порядок — снова проверяем датчик температуры и блок управления.

Полезный совет: если подходящей посуды нет, а у вас только индукционная плита, воспользуйтесь подходящим по диаметру ферромагнитным диском. Они есть в продаже, или его можно изготовить из толстой стальной сковороды.

Правда эффективность приготовления резко снизится, ведь источником тепла будет не сама посуда, а металлический диск. Зато вы сможете готовить на любимой медной сковороде или кастрюле из жаропрочного стекла.

Важно! Наличие в немагнитной посуде жидкости (даже воды) не заставит работать индукционную конфорку. Это не микроволновка

Разновидности и характеристики различных индукционных печей

Можно выделить несколько видов индукционных печей, принцип действия которых имеет определенные отличия. Некоторые предназначаются только для промышленных работ, а другие могут использоваться в домашних условиях, поэтому часто предназначаются для кухни, где обеспечивают качественный нагрев. Наиболее часто последние варианты формируются из сварочного инвертора, имеют простую конструкцию, за счет чего их обслуживание и ремонт являются простыми работами.

К основным разновидностям индукционных печей относятся:

  • Вакуумная индукционная печь. В ней плавка осуществляется в вакууме, что позволяет удалить из различных смесей вредные и опасные примеси. В результате получаются изделия, которые совершенно безопасны для применения, отличаются высоким качеством. Следует отметить, что их ремонт считается сложной работой, а сам процесс создания, обычно, не может осуществиться своими силами без специализированного оборудования и необычных условий.
  • Канальная конструкция. Она изготавливается с применением обычного сварочного трансформатора, который работает на частоте, равной 50 Гц. Здесь вторичная обмотка данного устройства заменяется тигелем кольцеобразной формы. Видео создания такой печи можно найти в интернете, причем ее схема не считается сложной. Применяться грамотно сформированное оборудование может для плавки большого количества цветных металлов, причем потребление энергии считается небольшим. Ремонт считается специфическим и сложным.
  • Тигельная печь. Схема данной конструкции предполагает установку индуктора и генератора, которые являются самыми основными частями оборудования. Для формирования индуктора может применяться стандартная трубка из меди. Однако должно быть соблюдено необходимое количество витков, которое не должно быть больше 8, но и меньше 10. Схема самого индуктора может быть разной, он может иметь форму восьмерки или другую конфигурацию. Следует отметить, что ремонт данного оборудования считается достаточно простой работой.
  • Индукционная печь для обогрева помещения. Как правило, она предназначается для кухни, создается на основе сварочного инвертора. Обычно данная установка применяется в комбинации с водогрейным котлом, который позволяет обеспечить отопление каждого помещения в строении, кроме того, можно будет подвести горячее водоснабжение к сооружению. Принцип работы заключается в том, что индуктор получает питание от сварочного инвертора. Считается, что эффективность данного оборудования является невысокой, однако нередко только оно является единственно возможным для создания отопления в доме.

Особенности конструкции индукционных термопечей

Существует два основных типа ИПП:

  1. Канальные. Роль вторичного витка высокочастотного трансформатора выполняет кольцевой короткозамкнутый канал с расплавленным металлом. Источником энергии обычно служит переменный ток промышленной частоты, либо 400‑Гц генератор.
    Достоинство таких устройств в том, что плавление может выполняться непрерывно с подачей сырья и забором расплавленного материала. Недостаток — сложность начального запуска: требуется предварительное заполнение канала расплавом.

    Еще одним преимуществом является высокий кпд, так как передача высокочастотного поля производится через имеющий малое рассеяние энергии стальной или ферритовый сердечник.

  2. Тигельные. Металлическое сырье помещается в термостойкий тигель, находящийся непосредственно внутри рабочей обмотки‑индуктора.
    Готовый расплав выливается из тигля, затем в него закладывается следующая порция.
    Наиболее эффективным для плавления металлов в этом типе печей оказался диапазон частот от десятков до сотен кГц. Генератор таких частот и является источником энергии для тигельной ИПП.

    Преимущество такой конструкции — высокая скорость нагрева и плавления, т. к. потери тепла в тигле очень малы.

Для обоих видов металлоплавильных агрегатов нет принципиальных различий в типе рабочего сырья: они с успехом плавят и черные и цветные металлы. Необходимо только выбрать соответствующий рабочий режим и тип тигля.

Контактное устройство индукционной тигельной печи

Электрооборудование включает в себя:

  • печь,
  • комплект измерительных приборов с трансформаторами,
  • повышенной или высокой частоты,
  • коммутационную и защитную аппаратуру,
  • конденсаторную батарею, ёмкость которой можно менять.

Электрооборудование и измерительные приборы в случае повышенной и высокой частоты должно иметь специальное исполнение, допускающее использование специальной аппаратуры в зоне повышенных частот.

Переключатель S позволяет изменять в процессе плавки коэффициент связи индуктора и садки. Такое изменение необходимо в связи с тем, что активное сопротивление шихты различно в различные моменты процесса.
Контакторы К1, К2, К3 позволяют изменять в процессе плавки ёмкость компенсирующей конденсаторной батареи и поддерживать cos.=1 в цепи индуктора. Это приходится делать, потому что во время плавки также изменяется и индуктивное сопротивление садки, так как изменяется магнитная проницаемость, величины вихревых токов и т. д.

Цены на готовые индукционные печи

Самодельные конструкции печей будут стоить гораздо дешевле покупных, но их нельзя создать большими объемами, поэтому без готовых вариантов для массового производства расплава не обойтись.

Цены на индукционные печи для плавки металла зависят от их вместимости и комплектации.

МодельХарактеристики и особенностиЦена, рубли
INDUTHERM MU-200Печь поддерживает 16 температурных программ, максимальная температура нагрева – 1400 0С, контроль за режимом осуществляется с термопарой типа S. Агрегат производит мощность 3,5 кВт.820 тыс.
INDUTHERM MU-900Печь работает от электропитания в 380 Вт, температурный контроль происходит с помощью термопары типа S и может доходить до 1500 0С. Мощность – 15 кВт.1,7 млн.
УПИ-60-2

Эта индукционная плавильная мини-печь может использоваться для плавки цветных и драгоценных металлов. Заготовки загружаются в графитовый тигель, их нагрев ведется по принципу трансформатора.125 тыс.
ИСТ-1/0,8 М5Индуктор печи представляет собой корзину, в которую встроен магнитопровод совместно с катушкой. Агрегат 1 тонну.1,7 млн.
УИ-25ППечное устройство рассчитано на загрузку в 20 кг, он оснащен редукторным наклоном плавильного узла. В комплекте к печи идет блок конденсаторных батарей. Мощность установки – 25 кВт. Максимальная t нагрева – 1600 0С.470 тыс.
УИ-0,50Т-400Агрегат рассчитан на загрузку в 500 кг, самая большая мощность установки – 525 кВт, напряжение для него должно быть не ниже 380Вт, максимальная рабочая t – 1850 0С. 900 тыс.
ST 10Печь итальянской компании оснащена цифровым термостатом, в панель управления встроена технология SMD, которая отличается быстродействием. Универсальный агрегат может работать с разной вместительностью от 1 до 3 кг, для этого ее не нужно переналаживать. Она предназначена для драгоценных металлов, ее max температура – 1250 0С.1 млн.
ST 12Статическая индукционная печь с цифровым термостатом. Она может быть дополнена вакуумной литьевой камерой, что дает возможность производить литье прямо рядом с установкой. Управление происходит с помощью сенсорной панели. Максимальная температура – 1250 0С.1050 тыс.
ИЧТ-10ТНПечь рассчитана на загрузку в 10 тонн, довольно объемный агрегат, для его установки нужно выделить закрытое цеховое помещение.8,9 млн.

3 Пошаговая инструкция для сборки несложные операции

Распечатайте и повесьте над рабочим столом чертеж лабораторного инвертора Кухтецкого. После этого разложите все радиодетали по сортам и маркам и разогрейте паяльник. Закрепите два транзистора на радиаторах. А если вы будете работать с печью дольше 10-15 минут подряд, закрепите на радиаторах кулеры от компьютера, подключив их к рабочему блоку питания. Схема распиновки транзисторов из серии IRFZ44V выглядит следующим образом:

Схема распиновки транзисторов

Возьмите медную проволоку на 1,2 миллиметра и намотайте на ее на ферритовые кольца, сделав по 9-10 витков. В итоге у вас получатся дроссели. Расстояние между витками определяется диаметром кольца, исходя из равномерности шага. В принципе все можно сделать «на глаз», варьируя число витков в пределах от 7 до 15 оборотов. Соберите батарею из конденсаторов, соединяя все детали параллельно. В итоге у вас должна получиться батарея на 4,7 мкФ. Теперь сделайте индуктор из медной 2-миллиметровой проволоки. Диаметр витков в этом случае может равняться диаметру фарфорового тигля или 8-10 сантиметрам. Число витков не должно превышать 7-8 штук. Если в процессе испытаний мощность печи покажется вам недостаточной – переделайте конструкцию индуктора, меняя диаметр и число витков. Поэтому на первых парах контакты индуктора лучше сделать не паянными, а разъемными. Далее соберите все элементы на плате из текстолита, опираясь на чертеж лабораторного инвертора Кухтецкого. И подключите к контактам питания аккумулятор на 7200 мАч. Вот и все.

Теперь вы можете проводить испытания печи, подбирая правильные параметры индуктора для каждой разновидности металла или тигля. Однако во время испытаний или плавки нужно помнить о мерах безопасности при работе с электропечами.

Канальная печь

Канальная индукционная плавильная печь – первая из примененных в промышленности. Она и конструктивно похожа на трансформатор, см. рис. справа:

Канальная индукционная печь

  1. Первичная обмотка, питаемая током промышленной (50/60 Гц) или повышенной (400 Гц) частоты, выполнена из медной, охлаждаемой изнутри жидким теплоносителем, трубки;
  2. Вторичная короткозамкнутая обмотка – расплав;
  3. Кольцеобразный тигель из жаростойкого диэлектрика, в котором помещается расплав;
  4. Наборный из пластин трансформаторной стали магнитопровод.

Канальные печи используются для переплавки дюраля, цветных спецсплавов, получения высококачественного чугуна. Промышленные канальные печи требуют затравки расплавом, иначе «вторичка» не замкнется накоротко и нагрева не будет. Или между крошками шихты возникнут дуговые разряды, и вся плавка просто взорвется. Поэтому перед пуском печи в тигель наливают немного расплава, а переплавленную порцию выливают не до конца. Металлурги говорят, что канальная печь имеет остаточную емкость.

Канальную печь на мощность до 2-3 кВт можно сделать и самому из сварочного трансформатора промышленной частоты. В такой печи можно расплавить до 300-400 г цинка, бронзы, латуни или меди. Можно переплавлять дюраль, только отливке нужно по остывании дать состариться, от нескольких часов до 2-х недель, в зависимости от состава сплава, чтобы набрала прочность, вязкость и упругость.

Примечание: дюраль вообще был изобретен случайно. Разработчики, обозлившись, что легировать алюминий никак не удается, бросили в лаборатории очередной «никакой» образец и ушли в загул с горя. Протрезвились, вернулись – а никакой изменил цвет. Проверили – а он набрал прочность едва ли не стали, оставшись легким, как алюминий.

«Первичку» трансформатора оставляют штатной, она уже рассчитана на работу в режиме КЗ вторички сварочной дугой. «Вторичку» снимают (ее потом можно поставить обратно и использовать трансформатор по прямому назначению), а вместо нее надевают кольцевой тигель. Но пытаться переделать в канальную печь сварочный ВЧ-инвертор опасно! Его ферритовый сердечник перегреется и разлетится в куски из-за того, что диэлектрическая проницаемость феррита >>1, см. выше.

Проблема остаточной емкости в маломощной печке отпадает: в шихту для затравки кладут проволочку из того же металла, согнутую в кольцо и со скрученными концами. Диаметр проволоки – от 1 мм/кВт мощности печи.

Но появляется проблема кольцевого тигля: единственный подходящий для малого тигля материал – электрофарфор. В домашних условиях обработать его самому невозможно, а где взять покупной подходящий? Прочие огнеупоры не годятся вследствие высоких диэлектрических потерь в них или пористости и малой механической прочности. Поэтому, хотя канальная печь дает плавку высочайшего качества, не требует электроники, а ее КПД уже при мощности 1 кВт превышает 90%, у самодельщиков они не в ходу.

Инструкция по изготовлению

Чертежи

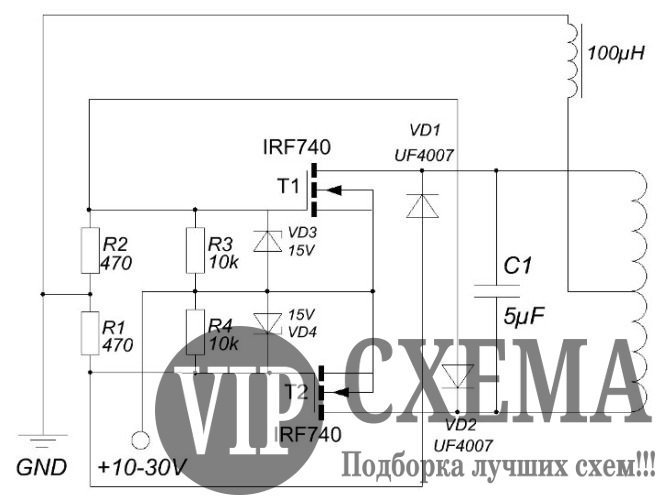

Рисунок 1. Электрическая схема индукционного нагревателяРисунок 2. Устройство.Рисунок 3. Схема простого индукционного нагревателя

Для изготовления печи понадобятся следующие материалы и инструменты:

  • ;
  • припой;
  • текстолитовая плата.
  • мини-дрель.
  • радиоэлементы.
  • термопаста.
  • химические реагенты для травления платы.

Дополнительные материалы и их особенности:

  1. Для изготовления катушки, которая будет излучать необходимое для нагрева переменное магнитное поле, необходимо приготовить отрезок медной трубки диаметром 8 мм, и длиной 800 мм.
  2. Мощные силовые транзисторы являются самой дорогой частью самодельной индукционной установки. Для монтажа схемы частотного генератора необходимо приготовить 2 таких элемента. Для этих целей подойдут транзисторы марок: IRFP-150; IRFP-260; IRFP-460. При изготовлении схемы используются 2 одинаковых из перечисленных полевых транзисторов.
  3. Для изготовления колебательно контура понадобятся керамические конденсаторы ёмкостью 0,1 mF и рабочим напряжением 1600 В. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов.
  4. При работе такого индукционного прибора, полевые транзисторы будут сильно разогреваться и если к ним не будут присоединены радиаторы из алюминиевого сплава, то уже через несколько секунд работы на максимальной мощности, данные элементы выйдут из строя. Ставить транзисторы на теплоотводы следует через тонкий слой термопасты, иначе эффективность такого охлаждения будет минимальна.
  5. Диоды, которые используются в индукционном нагревателе, обязательно должны быть ультрабыстрого действия.  Наиболее подходящими для данной схемы, диоды: MUR-460; UF-4007; HER – 307.
  6. Резисторы, которые используются в схеме 3: 10 кОм мощностью 0,25 вт – 2 шт. и 440 Ом мощностью – 2 Вт. Стабилитроны: 2 шт. с рабочим напряжением 15 В. Мощность стабилитронов должна составлять не менее 2 Вт. Дроссель для подсоединения к силовым выводам катушки используется с индукцией.
  7. Для питания всего устройства понадобится блок питания мощностью до 500. Вт. и напряжением 12 – 40 В. Запитать данное устройство можно от автомобильного аккумулятора, но получить наивысшие показания мощности при таком напряжении не получится.

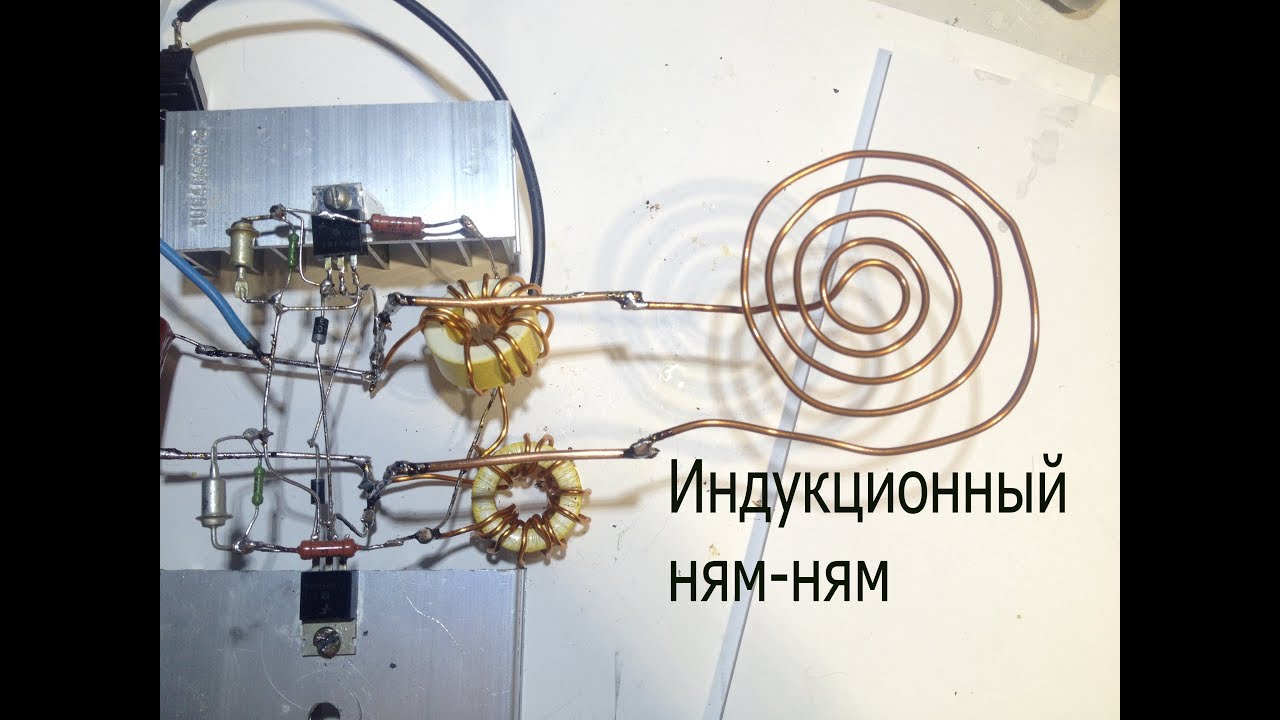

Сам процесс изготовления электронного генератора и катушки занимает немного времени и осуществляется в такой последовательности:

  1. Из медной трубы делается спираль диаметром 4 см. Для изготовления спирали следует медную трубку накрутить на стержень с ровной поверхностью диаметром 4 см. Спираль должна иметь 7 витков, которые не должны соприкасаться.  На 2 конца трубки припаиваются крепёжные кольца для подключения к радиаторам транзистора.
  2. Печатная плата изготавливается по схеме. Если есть возможность поставить полипропиленовые конденсаторы, то благодаря тому, что такие элементы обладают минимальными потерями и устойчивой работой при больших амплитудах колебания напряжений, устройство будет работать намного стабильнее. Конденсаторы в схеме устанавливаются параллельно образуя с медной катушкой колебательный контур.
  3. Нагрев металла происходит внутри катушки, после того как схема будет подключена к блоку питания или аккумулятору. При нагреве металла необходимо следить за тем, чтобы не было короткого замыкания обмоток пружины. Если коснуться нагреваемым металлом 2 витка катушки одновременно, то транзисторы выходят из строя моментально.

Тигельная индукционная печь

Изготовленная своими руками тигельная печь используется прежде всего при очистке ценных металлов. К примеру, имея в наличии радиоразъем, изготовленный в Советском Союзе, можно добыть из его контактов определенное количество золота. Используя внешний нагрев, такого результата добиться невозможно.

Кроме золотодобычи, такая печь часто используется с целью равномерного нагрева металла, что требуется для качественной закалки. Меняя положение детали в индукторе и корректируя его мощность, можно добиться заданной температуры на конкретном участке металла

Важно, что использование такой печи будет достаточно бюджетным, ведь практически все энергия направлена на процесс нагрева детали.

Виды индукционных печей

Тигельная индукционная печь

Широко применяются два вида индукционных печей: канальный и тигельный. Отличаются они только по методу работы с ними. Во всём остальном, включая преимущества, такие плавильные печи очень схожи. Рассмотрим каждый вариант по отдельности:

  • Канальная печь. Основное достоинство этого вида – непрерывный цикл. Загружать новую порцию сырья и выгружать уже расплавленный металл можно прямо во время нагрева. Единственная сложность может возникнуть при запуске. Канал, по которому жидкий металл будет выводиться из печи должен быть заполнен.
  • Тигельная печь. В отличие от первого варианта каждую порцию металла придётся загружать отдельно. В этом и смысл. В термостойкий тигель помещается сырьё и ставится внутрь индуктора. После того, как металл расплавится, его сливают из тигля и только потом загружают следующую порцию. Такая печь идеальна для небольших мастерских, где не требуется больших масс расплавленного сырья.

Главное преимущество обоих вариантов в быстроте производства. Однако тигельная печь выигрывает и здесь. Кроме того её вполне можно смастерить своими руками в практически домашних условиях.

Самодельная индукционная печь не таит в себе никаких сложностей, чтобы её не смог собрать обычный человек, хоть немного знакомый с электротехникой. У неё всего три основных блока:

  • Генератор.
  • Индуктор.
  • Тигель.

Индуктор – медная обмотка, которую можно смастерить самостоятельно. Тигель придётся искать или в соответствующих магазинах, или доставать иными способами. А в качестве генератора могут быть использованы: сварочный инвертор, собственноручно собранная транзисторная или ламповая схема.

Индукционная печь на сварочном инверторе

Самый простой и широко распространённый вариант. Усилия придётся затратить лишь на сооружения индуктора. Берётся медная тонкостенная трубка 8-10 см в диаметре, и загибается по нужному шаблону. Витки должны располагаться на расстоянии 5-8 мм, а их количество зависит от характеристик и диаметра инвертора. Закрепляется Индуктор в текстолитовом или графитовом корпусе, а внутрь установки помещается тигель.

Индукционная печь на транзисторах

В этом случае придётся поработать не только руками, но и головой. И побегать по магазинам в поисках нужных запчастей. Ведь понадобятся транзисторы разной ёмкости, парочка диодов, резисторы, плёночные конденсаторы, два разных по толщине медных провода и парочка колец от дросселей.

  • Перед сборкой необходимо учитывать, что полученная в итоге схема во время работы будет сильно нагреваться. Поэтому необходимо использовать довольно большие радиаторы.
  • Конденсаторы параллельно собираются в батарею.
  • На дроссельные кольца наматывается медная проволока диаметром 1,2 мм. В зависимости от мощности, витков должно быть от 7 до 15.
  • На цилиндрический предмет, подходящий по диаметру к размерам тигля, наматывают 7-8 витком медной проволоки диаметром 2 мм. Концы проволоки оставляют достаточно длинными для подключения.
  • По специальной схеме всё монтируется на плату.
  • Источником питания может быть 12-вольтовый аккумулятор.
  • Если есть необходимость, можно изготовить текстолитовый или графитовый корпус.
  • Мощность устройства регулируется путём увеличения или уменьшения витков обмотки индуктора.

Собрать такое устройство самостоятельно не просто. И браться за эту работу можно только в том случае, когда есть уверенность в правильности своих действий.

Индукционная печь на лампах

В отличие от транзисторной, ламповая печь получится намного мощнее, а значит, и обращаться и с ней и со схемой придётся осторожнее.

  • Соединённые параллельно 4 лучевые лампы будут генерировать токи высокой частоты.
  • Медную проволоку сгибают спиралью. Расстояние между витками 5 и более миллиметров. Сами витки диаметром 8-16 см. Индуктор должен быть такого размера, чтобы внутри легко помещался тигель.
  • Индуктор помещают в корпус из материала, не проводящего ток (текстолит, графит).
  • На корпус можно поставить неоновую лампу-индикатор.
  • Так же можно включить в схему подстроечный конденсатор.

Изготовления обеих схем требует обладания некими знаниями, получить которые можно, но лучше, если этим займётся настоящий специалист.

Самая популярная и реальная неисправность

Если взглянуть на упрощенную схему, становится ясно, что одним из важных компонентов является управляющий транзистор T1 выходного каскада (тот самый, который охлаждается радиатором).

Именно он подвержен тепловым перегрузкам, особенно в случае применения посуды меньшего диаметра. Работа схемы устроена таким образом, что при повышенной нагрузке на индукционную катушку, резко увеличивается рабочий ток транзистора. Перегоревшая деталь не обязательно диагностируется визуально, поскольку радиатор на месте, и он эффективен. Поэтому, если есть подозрение на выход транзистора из строя, его необходимо проверить индивидуально.

С помощью мультиметра можно без труда выявить неисправность, и заменить эту ответственную деталь.

Еще один претендент «на вылет» — это силовой конденсатор. На упрощенной схеме он обозначен как Cr. Он работает непосредственно вместе с индукционной катушкой, и также подвержен перегреву.

Алгоритм такой же: если на нем нет следов пробоя, выпаиваем и проверяем с помощью мультиметра.

Правила эксплуатации

Электрические или газовые печи для расплавления материалов или закаливания деталей – приборы повышенной опасности.

Перед началом работ обязательно проверяем надежность подключения к газовой сети или изоляцию проводов и состояние спиралей. В помещении необходимо обеспечить надежную систему вентиляции.

Печь устанавливаем на теплоизоляционную подставку. Лучше взять несколько шамотных кирпичей и склеить их жаростойким клеем.

Не рекомендуем работать в такой одежде, как на фото:

Только спецодежда сможет защитить вас от ожогов при работе с расплавленным металлом. Только спилковые перчатки соответствуют правилам охраны труда. Одежда из плотного материала. Все участки тела должны быть закрыты, обувь из плотной кожи или заменителя. Никаких тапочек или сланцев.

Виды плит

На рынке бытовой техники представлены печи различной функциональности и стоимости. Пользователи могут приобрести как недорогие индукционные плиты для кухни, так и многофункциональные системы, монтируемые в кафе и ресторанах.

К основным видам этого оборудования относятся:

  • компактные настольные индукционные плиты с одной или несколькими конфорками;
  • встраиваемая техника либо отдельные варочные панели;
  • комбинированные плиты – совмещают элементы, работающие на принципе магнитной индукции, и электрические нагревательные конфорки.

Комбинированная индукционно-газовая плита

При выборе печки на основе энергии магнитного поля стоит обращать внимание на возможности мощности и количество режимов. Функция интенсивного нагрева позволяет приготовить блюдо быстрее

Инфракрасные сенсоры контролируют максимальный нагрев дна кастрюли и предотвращают пригорание пищи: на мой взгляд, эта функция необходима в приборе.

Задуматься стоит и о форме конфорки: она может быть плоской или углубленной. От этого будет зависеть возможность использования посуды с различным дном. Многофункциональные устройства, такие как индукционные плиты с духовым шкафом и большим количеством конфорок, позволят одновременно приготовить несколько блюд.

Изготовление своими руками

Силовая схема стандартной индукционной плиты может существенно варьироваться в зависимости от конструктивных особенностей модификации, но чаще всего представлена:

  • ферритовым тором, который надет на сетевой провод и подавляет синфазные помехи;
  • стандартным предохранителем;
  • конденсатором, фильтрующим возникающие в процессе эксплуатации импульсные помехи;
  • резистором, срабатывающим после выключения сетевого питания;
  • выпрямителем, рассчитанным на показатели мощности и эффективно защищающим устройство от перенапряжения;
  • проводным шунтом;
  • фильтрующей системой на импульсные помехи;
  • конденсатором, позволяющим вернуть энергию с колебательно-индукторного контура на промежуточную часть с постоянными показателями тока;
  • резонансным конденсатором, обеспечивающим непрерывный ток после запора транзистора;
  • индукционным устройством, которое ориентировано на передачу тепла с поверхности на донную часть используемой кухонной посуды;
  • транзистором, преобразующим постоянный ток в переменные показатели;
  • резистором на фиксацию транзистора после отключения;
  • резистором на подавление высокочастотных показателей тока;
  • выпрямителем на напряжение в электрической сети;
  • контролером тока, предупреждающим возможное возникновение перегрузки;
  • контролером напряжения на коллекторе.

В бюджетных моделях присутствуют только основные конструктивные элементы, что отражается на функциональных возможностях такого устройства.

Самостоятельное изготовление простой индукционной плиты предполагает строгое соблюдение всех норм, что сделает эксплуатацию такого прибора полностью безопасной. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности.

Индукционная плита своими руками — схема

Такой материал обязательно должен отличатся возможностью правильно проводить электромагнитное излучение, не проводить ток и выдерживать высокотемпературный режим.

Бытовое варочное оборудование заводского изготовления, к числу которого относятся и все современные индукционные плиты, выполнено с применением достаточно дорогостоящей керамики.

Именно по этой причине самостоятельное изготовление варочной индукционной плиты в домашних условиях сопряжено с определенными проблемами выбора достойной альтернативы керамической поверхности.

Конструкции и параметры индукционных печей

Канальная

Одним из вариантов изготовления индукционной печи своими руками является канальная.

Для ее изготовления можно использовать обычный сварочный трансформатор, работающий на частоте 50 Гц.

В этом случае вторичную обмотку трансформатора надо заменить кольцевым тигелем.

В такой печи можно плавить до 300-400 г цветных металлов, а потреблять она будет 2-3 кВт мощности. Такая печь будет иметь большой кпд и позволит выплавлять металл высокого качества.

Основной трудностью изготовления канальной индукционной печи своими руками является приобретение подходящего тигеля.

Для изготовления тигеля должен использоваться материал с высокими диэлектрическими свойствами и высокой прочности. Такой как электрофарфор. Но такой материал не просто найти, а еще трудней обработать в домашних условиях.

Тигельная

Важнейшими элементами тигельной печи индукционного типа являются:

  • индуктор;
  • генератор напряжения питания.

В качестве индуктора для тигельных печей мощностью до 3 кВт можно использовать медную трубку или провод диаметром 10 мм или медную шину сечением 10 мм². Диаметр индуктора может составлять около 100 мм. Число витков от 8 до 10.

При этом существует много модификаций индуктора. Например, его можно выполнить в виде восьмерки, трилистника или иной формы.

В процессе работы индуктор обычно сильно нагревается. В промышленных образцах для индуктора используется водяное охлаждение витков.

В домашних условиях использование такого метода затруднительно, однако индуктор может нормально работать в течение 20-30 минут, что вполне достаточно для домашних работ.

Однако такой режим работы индуктора вызывает появление на его поверхности окалины, что резко уменьшает кпд печи. Поэтому время от времени индуктор приходится заменять на новый. Некоторые специалисты для защиты от перегрева предлагают покрывать индуктор жаропрочным материалом.

Генератор переменного тока высокой частоты – другой важнейший элемент тигельной печи индукционного типа. Можно рассмотреть несколько типов таких генераторов:

  • генератор на транзисторе;
  • генератор на тиристоре;
  • генератор на МОП- транзисторах.

Простейшим генератором переменного тока для питания индуктора является генератор с самовозбуждением, схема которого имеет один транзистор типа КТ825, два резистора и катушку обратной связи. Такой генератор может вырабатывать мощность до 300 Вт, а регулировка мощности генератора осуществляется путем изменения постоянного напряжения источника питания. Источник питания должен обеспечивать ток до 25 А.

Предлагаемый для тигельной печи генератор на тиристоре включает в схему тиристор типа Т122-10-12, динистор КН102Е, ряд диодов и импульсный трансформатор. Тиристор работает в импульсном режиме.

Проведенный анализ схемы показал, что в такой схеме имеются достаточно мощные паразитные колебания на частотах, близких к 120 МГц.

Индукционная печь самостоятельного изготовления

Такие сверхвысокочастотные излучения могут негативно повлиять на здоровье человека. В соответствии с российскими нормами безопасности с высокочастотными колебаниями разрешается работать при плотности потока электромагнитной энергии не более 1-30 мВт/м². Для данного генератора, как показали расчеты, это излучение на расстоянии в 2,5 м от источника достигает 1,5 Вт/м². Такая величина является неприемлемой.

Схема генератора на МОП-транзисторах включает четыре МОП-транзистора типа IRF520 и IRFP450 и представляет собой двухтактный генератор с независимым возбуждением и индуктором, включенным в мостовую схему. В качестве задающего генератора используется микросхема типа IR2153. Для охлаждения транзисторов требуется радиатор не менее 400 см² и воздушный обдув.
Этот генератор может обеспечивать мощность питания до 1 кВт и менять частоту колебаний в пределах от 10 кГц до 10 МГц. Благодаря этому печь, использующая генератор такого типа, может работать как в режиме плавления, так и поверхностного нагрева.

Индукционные печи футеровка

Футеровка — это защитная отделка, предохраняющая объект от всевозможных повреждений. Производительность и надежность работы индукционных печей в большой степени зависит от качества футеровки.

Ее выбор особо сложен для печей канального типа. Наиважнейший их элемент — подовый камень нуждается в особой защите, так как в нем находятся кольцеобразные каналы, всегда заполненные жидким металлом, а в центе — отверстие, в которое вставляется средний стержень сердечника с первичной катушкой трансформатора. Чтобы защитить такую композицию нужен очень тщательный расчет для каждой печи с учетом всех свойств применяемых материалов.

Футеровка индукционной тигельной печи проще и надежнее. Она состоит из собственно тигля, подины (нижняя часть, формирующая ванну), керамического волокна и обмазки. Вообще существует множество разновидностей футеровок для индукционных печей, которые учитывают все особенности для выплавляемого материала.

Так, для черных металлов бывает футеровка на основе кремнезема, или плавленого магнезита, или глинозема. Для алюминия — жароупорный бетон. Для спекания футеровочной массы в момент нагрева используют буру, борную кислоту, жидкое стекло, глину и пр.

Обязательно постоянно проводить профилактический контроль футеровки и, при необходимости, ее ремонт и своевременно заменять изношенные тигли, как только толщина его стенок уменьшится на 30 %.

Разборка и ремонт

Все причины, по которой индукционная варочная панель «имеет право» не работать, проверены: остается полноценный ремонт. В первую очередь, отсоедините плиту от электропитания (даже если вы уверены в себе, как мастер-электрик).

Затем нужно аккуратно снять декоративную поверхность, для получения доступа к внутренностям. Вне зависимости от бренда производителя, препарированные индукционные плиты выглядят так:

Производим внешний осмотр. Любые следы копоти, изменение цвета компонентов, следы температурной побежалости на металле, должны вызвать подозрение. Проблему надо искать с внешних проявлений.

Если ничего подозрительного не обнаружено — действуем по алгоритму «от простого к сложному:

Совет: процесс ремонта сильно упростится, если в вашем распоряжении окажется принципиальная схема электрической части. Ее можно скачать на профильных ремонтных сайтах или на портале производителя.

Неважно, что она может быть на английском языке (скорее всего это так). Любой начинающий мастер, умеющий читать схемы, легко в ней разберется

Не лишним будет фотографировать каждый шаг, особенно перед демонтажем каждого узла. В последствии вы не допустите ошибок при сборке.

  • Проверяем группу питания: кабель, контакты, блок предохранителей. Для этого нужен мультиметр.
  • Внимательно осматриваем спирали индукционных катушек. На них не должно быть трещин, касаний между витками, посторонних токопроводящих предметов.
  • Вместе с катушками производим осмотр датчиков температуры. Без электросхемы их довольно сложно проверить, но они работают по принципу терморезистора. При нагреве сопротивление должно меняться (снова пригодится мультиметр).
  • Затем тестируем исправность соединительных проводов от индукционной катушки до генератора. Проверяем цепи мультиметром.
  • Осматриваем плату управления. Часто на ней появляются трещины (при температурном воздействии), которые приводят к разрыву токоведущих дорожек. Для этого понадобится мощная лампа (на просвет) и увеличительное стекло.
  • Извлекаем потенциально проблемную конфорку в корпусе с платой генератора. Осматриваем элементную базу. Сгоревшие радиодетали, как правило, видно сразу.
  • Когда по причине обгорания невозможно разобрать номинал, без бумажной схемы подобрать деталь нереально.
  • Если электронный элемент идентифицируется, не обязательно искать точно такой же (фирма изготовитель не имеет значения). Он может оказаться слишком дорогим или дефицитным. Есть базы данных по радиодеталям в интернете: «datasheet». На этих ресурсах можно без труда подобрать аналог.
  • При наличии одинаковых конфорок, можно произвести замену платы генератора, чтобы найти неисправный элемент методом исключения. Вы точно будете знать, что вышло из строя: управление или катушка индуктивности.

Особенности индукционных приборов

Промышленные и бытовые агрегаты производятся в нескольких видах, каждый из которых обладает индивидуальными характеристиками и свойствами. Одним из видов приборов для термической обработки материалов являются индукционные тигельные печи, основными рабочими компонентами которых служат индукторы и генераторы.

Наиболее распространенной формой устройства является цилиндр, для изготовления которого используется огнестойкий материал. В конструкции отсутствует сердечник, индуктор тигельных ИП состоит из 8−10 витков медной трубки, тигель расположен в его полости. Установка работает от переменной сети. Для безопасности эксплуатации ИП оснащается системой звукового и светового оповещения, термометрами, датчиками давления, электронной панелью управления.

Достоинства тигельной установки

К положительным свойствам тигельной печи индукционного типа относится выделение тепловой энергии непосредственно при загрузке материала, однородность сплава при нагревании компонентов, возможность создания реакции окисления и восстановления без регулировки величины давления. Производительность прибора формируется удельной мощностью установки вне зависимости от частоты электромагнитного импульса.

При разогреве материала не требуется большого количества энергии, прерванный процесс плавки металла не влияет на качество конечного продукта. Оборудование просто в управлении и эксплуатации, выравнивание температуры в камере происходит по всему объему. Основным достоинством установки является экологическая безопасность для персонала и окружающей среды, электромагнитные волны не распространяются за пределы корпуса прибора.

Недостатки тигельной ИП

К отрицательным факторам устройства относится недостаточная температура шлака, применяемого при обработке зеркала расплава, невысокая стойкость футеровки при изменении температурного режима.

Несмотря на отрицательные качества, тигельные печи нашли применение в быту, а также разных областях производства и промышленности.

Процесс формирования печи

Сделать для кухни или другого помещения в доме индукционную печь на основе инвертора можно своими усилиями. Для этого рекомендуется не только изучить теоретическую часть данного процесса, но и просмотреть обучающее видео.

Чтобы сформировать электромагнитное поле, которое будет иметься снаружи индуктора, необходимо применять специальную катушку, в которой будет достаточно большое количество витков. Дополнительно потребуется сгибать трубу, а данная работа обладает определенными сложностями, поэтому более рациональным решением в этом случае будет расположение прямой трубы непосредственно внутри катушки, в результате чего она будет работать в качестве сердечника.

Как правило, используется металлическая труба, однако она считается слабым теплоносителем, поэтому вместо нее может применяться полимерная труба, внутри которой будут находиться небольшие отрезки проволоки из металла. Для генератора тока оптимальным считается применение стандартного инвертора. Его обслуживание и ремонт считаются простыми и понятными работами, поэтому можно будет обеспечить долгий срок службы оборудования.

Таким образом, для создания конструкции потребуется:

  • полимерная труба;
  • стальная проволока;
  • медный провод;
  • сетка из проволоки;
  • наличие самого инвертора.

Катанка из стали разрезается на мелкие части. Один торец трубы из полимеров закрывается сеткой, а в другой загружаются металлические отрезки проволоки. Второй торец также закрывается сеткой. Сверху трубы создается индукционная обмотка, для чего используется медный провод. Концы данной обмотки хорошо изолируются и подводятся к выходу инвертора. Как только аппарат включается, создается от катушки электромагнитное поле, что обеспечивает появление вихревых токов в сердечнике. Это приведет к его нагреванию, поэтому и вода, протекающая по трубе, начнет греться. Таким образом, получается идеальная конструкция для кухни или другого помещения, причем ее обслуживание и ремонт считаются простыми.

Лучше всего перед работами просмотреть обучающее видео, чтобы не совершить ошибок. После создания оборудования, можно установить его в нужном помещении. Оно может предназначаться не только для топочной, но даже и для кухни

Важно выбрать такое помещение, в котором можно будет легко ухаживать за печкой и осуществлять ее ремонт.

Индукционные печи своими руками

Среди имеющихся распространенных методик создания таких агрегатов можно найти пошаговое руководство, как сделать индукционную печь из сварочного инвертора, с нихромовой спиралью или графитовыми щетками, приведем их особенности.

Агрегат из высокочастотного генератора

Она выполняется с учетом расчетной мощности агрегата, вихревых потерь и утечек на гистерезисе. Питание конструкции будет идти от обычной сети в 220 В, но с использованием выпрямителя. Такой вид печи может идти с графитовыми щетками или нихромовой спиралью.

Для создания печи потребуется:

  • два диода UF4007;
  • пленочные конденсаторы;
  • полевые транзисторы в количестве двух штук;
  • резистор в 470 Ом;
  • два дроссельных кольца, их можно снять со старого компьютерного системщика;
  • медный провод Ø сечения 2 мм.

В качестве инструмента используется паяльник и плоскогубцы.

Приведем схему для индукционной печи:

Индукционные портативные плавильные печи такого плана создаются в следующей последовательности:

  1. Транзисторы располагаются на радиаторах. Из-за того, что в процессе плавки металла схема устройства быстро греется, радиатор для нее нужно подбирать с большими параметрами. Допустимо устанавливать несколько транзисторов на один генератор, но в этом случае их нужно изолировать от металла при помощи прокладок, сделанных из пластика и резины.
  2. Изготавливаются два дросселя. Для них берутся два заранее снятые с компьютера кольца, вокруг них обматывают медную проволоку, количество витков ограничено от 7 до 15.
  3. Конденсаторы объединяются между собой в батарею, чтобы на выходе получилась емкость в 4,7 мкФ, их соединение проводится параллельно.
  4. Вокруг индуктора обвивается медная проволока, ее диаметр должен быть 2 мм. Внутренний диаметр обмотки должен совпадать с размером используемого для печи тигля. Всего делают 7-8 витков и оставляют длинные концы, чтобы их можно было подключить к схеме.
  5. В качестве источника к собранной схеме подсоединяется аккумулятор мощностью 12 В, его хватает примерно на 40 минут работы печи.

Если необходимо, то делается корпус из материала с высокой термоустойчивостью . Если же выполняется индукционная плавильная печь из сварочного инвертора, то защитный корпус должен быть обязательно, но его нужно заземлить.

Конструкция с графитовыми щетками

Такая печь используется для выплавки любого металла и сплавов.

Для создания устройства необходимо заготовить:

  • графитовые щетки;
  • порошковый гранит;
  • трансформатор;
  • шамотный кирпич;
  • стальная проволока;
  • тонкий алюминий.

Технология сборки конструкции заключается в следующем:

  1. Выполняется основа – в виде бокса, который изготавливается из шамотного кирпича, его кладут на огнеупорную плитку.
  2. Сверху бокса укладывается лист асбестокартона, если ему нужно придать определенную форму, его поверхность нужно смочить водой. Чтобы конструкцию сделать жесткой, нужно обмотать ее проволокой. Размеры бокса зависят от мощности трансформатора. Лучше всего использовать его из сварочного аппарата. Если он большой мощности, то его следует перемотать.
  3. Во избежание перегрева трансформатора его обматывают тонким алюминием.
  4. На дне кирпичного бокса располагается глиняная подложка, чтобы расплавленный металл не растекался.
  5. Устанавливаются графитовые щетки.

Прибор с нихромовой спиралью

Такой прибор используется для выплавки больших объемов металла.

В качестве расходных материалов для обустройства самодельной печи используется:

  • нихром;
  • асбестовая нить;
  • кусок керамической трубы.

После подключения всех составляющих печи по схеме, ее работа состоит в следующем: после подачи электрического тока на нихромовую спираль, она передает тепло металлу и плавит его.

Создание такой печи проводится в следующей последовательности:

  1. Навивание спирали, для нее используется проволока диаметром 0,3 мм, длина заготовки должна быть около 11 метров.
  2. Проволока наматывается вокруг длинной трубки, ее диаметр – 5 мм.
  3. Кусок трубы из керамики выступает в качестве тигля, его подрезают до нужного размера, примерно на 15 см. В один его конец вставляется асбестовая нить, чтобы расплавленный металл не растекался.
  4. Укладка спирали вокруг трубы. Между ее витками укладывается асбестовая нить, она ограничит доступ кислорода и тем самым не допустит замыкания в печи.
  5. В таком виде катушка помещается в лампу высокой мощности, в ней имеется патрон нужного диаметра, который чаще всего изготовлен из керамики.

Такая конструкция отличается высокой производительностью, она долго остывает и быстро нагревается. Но необходимо учесть, что если спираль будет плохо изолирована, то она быстро перегорит.

Основные виды плавильных печей

В металлоплавильных агрегатах нуждаются не только гиганты черной металлургии, исп

Как починить индукционную плиту — нет питания

Клиент отправил мне индукционную плиту марки Taiko для ремонта, и в жалобе было отсутствие питания. Если вы хотите отремонтировать какое-либо электронное оборудование, для начала нужно понять, как оно работает.

Если вы не можете найти точную информацию о вашей модели, вы можете обратиться к блоку индукционной плиты или схеме другого производителя. Когда крышка была снята, я увидел нагревательный змеевик и вентилятор — см. Фото ниже:

Другой раздел был блоком питания.Присмотревшись, я заметил, что микросхема питания viper 12A треснула. Вы не можете найти силовой полевой транзистор, потому что он уже встроен в силовую ИС.

Обычно, когда ИС питания закорочена или перегорела, другие компоненты тоже могут выйти из строя. Поэтому мне пришлось проверить некоторые из основных компонентов, и я обнаружил, что низкоомный защитный резистор был обрывом. Другие компоненты, которые были признаны исправными, включали главный предохранитель.

В данном случае вышли из строя только два компонента.Один — это силовая ИС, а другой — резистор. Заменив эти два компонента, мне удалось снова вернуть индукционную плиту к жизни. Это было довольно легко исправить, и если вы знаете, как тестировать компоненты, вы можете приступить к ремонту. Я могу полностью порекомендовать книгу Jestine Yong ebook о том, как тестировать электронные компоненты.

Эту статью подготовил для вас Суранга Бандара, владелец мастерской по ремонту электроники в Анурадапуре, Шри-Ланка.

Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже. Ваш отзыв о посте приветствуется. Пожалуйста, оставьте это в комментариях. Если у вас есть статьи по ремонту электроники, которыми вы хотите поделиться с нами, свяжитесь с нами ЗДЕСЬ .

P.S- Если вам понравилось это читать, нажмите здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам — спасибо!

Примечание: вы можете проверить предыдущий пост о ремонте активного динамика по ссылке ниже:

https: // jestineyong.ru / как исправить-активный-динамик /

и статьи по ремонту индукционных плит от Parasuraman:

Induction Cooker Repair

Нет нагрева в индукционной плите Avon VQ16!

Нравится (121) Не нравится (0)

Как работает индукция

Как работает индукция

Благодаря размеру экрана вашего устройства вы можете улучшить качество просмотра, повернуть устройство на четверть оборота (чтобы получить так называемый «панорамный» экран).

Выполните поиск на этом сайте или просто наведите курсор на цветные поля под изображениями.

Как работает индукция

«Информация — мы хотим информация ! «
— Номер 2, Деревня



«Готовка» — это нагревание пищи. Готовка в помещении почти полностью осуществляется либо в духовке, либо на какой-либо варочной панели, хотя иногда используется гриль или сковорода.

Варочные панели

, которые могут быть частью комбинации плиты / духовки или независимых встроенных блоков (и которые известны за пределами США как «варочные панели»), обычно делятся на типы газ и электрические , но это досадное упрощение.

На самом деле существует несколько очень разных методов «электрического» нагрева, которые имеют мало общего, за исключением того, что их потребляемая энергия — это электричество. Такие методы включают, среди прочего, элементы змеевика (наиболее распространенный и знакомый вид «электрической» плиты), галогенные нагреватели и индукцию.Еще больше усложняет проблему печальная привычка называть несколько очень разных видов электрических плит в совокупности «гладкими поверхностями», даже если под этими гладкими, стеклянными поверхностями могут быть совершенно разные источники тепла.

Как мы уже говорили, приготовление пищи — это приложение тепла к пище. Пища, которую готовят дома, очень редко, если вообще когда-либо, готовится на рангетопе, за исключением какой-либо посуды или посуды — кастрюли, сковороды или чего-то еще. Таким образом, работа кухонной плиты заключается не в нагреве пищевого продукта , а в нагреве емкости для приготовления пищи , которая, в свою очередь, нагревает и готовит пищу.Это не только позволяет удобно держать пищу, которая может быть жидкостью, но также позволяет, когда мы этого хотим, более постепенное или более равномерное нагревание пищи за счет правильной конструкции емкости для приготовления пищи.

Таким образом, приготовление пищи всегда заключалось в выделении значительного количества тепла в таком месте и в таком месте, которое позволяло бы легко передать большую часть этого тепла в удобно расположенную посуду для приготовления пищи. Начиная с открытого огня, человечество разработало множество способов генерировать такое тепло. Двумя основными методами в наше время были химический и электрический: один либо сжигает какое-нибудь горючее вещество, например дерево, уголь или газ, либо пропускает электрический ток через резистивный элемент (например, тостеры работы), будь то в «змеевике» или, в последнее время, внутри галогенной лампы.

Индукция — это третий метод , полностью отличается от всех другие технологии приготовления пищи
это не , а не связано с выделением тепла, которое затем передается кухонный сосуд,
делает сам кухонный сосуд оригинальным генератором варки высокая температура.

(микроволновая печь, технология только в духовке, это четвертый метод, при котором тепло генерируется непосредственно в самой пище.)

Как индукционная плита это делает?

Проще говоря, элемент индукционной плиты (то, что на газовой плите можно было бы назвать «горелкой») представляет собой мощный высокочастотный электромагнит, в «элементе» которого под керамической поверхностью устройства создается электромагнетизм, создаваемый сложной электроникой. Когда кусок магнитного материала хорошего размера — такой как, например, чугунная сковорода — помещается в магнитное поле, которое генерирует элемент, поле передает («индуцирует») энергию этому металлу.Эта переданная энергия вызывает нагрев металла — посуды для приготовления пищи. Контролируя силу электромагнитного поля, мы можем контролировать количество тепла, выделяемого в посуде для приготовления пищи, и мы можем мгновенно изменить это количество .

(Говоря техническим языком, поле генерирует контурный ток — поток электричества — внутри металла, из которого сделана кастрюля или сковорода, и этот ток, протекающий через сопротивление металла, генерирует тепло, точно так же, как ток, протекающий через Элемент сопротивления катушки обычной электрической плиты генерирует тепло; разница в том, что здесь тепло генерируется непосредственно в кастрюле или сковороде , а не в какой-либо части плиты.)

Как работает индукционная готовка:

  1. Электроника элемента питает катушку (красные линии), которая создает высокочастотное электромагнитное поле (показано оранжевыми линиями).

  2. Это поле проникает через металл варочной емкости из черных металлов (магнитных материалов) и создает циркулирующий электрический ток, который генерирует тепло. (Но см. Примечание ниже.)

  3. Тепло, выделяемое в емкости для приготовления пищи , передается содержимому емкости.

  4. Поле не влияет ни на что за пределами сосуда — как только сосуд снимается с элемента или элемент выключается, тепловыделение прекращается.

(Изображение любезно предоставлено Induction Cooking World)

(Примечание: процесс, описанный в пункте 2 выше, называется «вихревым током»; тепло также генерируется другим процессом, называемым «гистерезисом», который представляет собой сопротивление черных металлов к быстрым изменениям намагниченности.Относительный вклад двух эффектов носит весьма технический характер, при этом некоторые источники подчеркивают один, а некоторые — другой, но общая идея осталась неизменной: в посуде выделяется тепло .)

(Вы можете увидеть, как выглядит такая катушка и связанная с ней электроника, на изображении справа.)

Таким образом, в отношении индукции есть один момент: при современных технологиях индукционные плиты требуют, чтобы все ваши кухонные плиты на столешнице были из «черного» металла (такого как железо, которое легко выдерживает магнитное поле).Такие материалы, как алюминий, медь и пирекс, относятся к классу , а не , которые можно использовать в индукционных плитах. Но все это означает, что вам нужны чугунные или стальные кастрюли и сковороды. И это не является недостатком в абсолютном выражении, потому что он включает в себя лучшую посуду в мире — каждая верхняя линия полна посуды всех размеров и форм, подходящих для использования на индукционных плитах (и практически все линии будут этим гордиться. , потому что индукция так популярна среди взыскательных поваров). У вас нет и , чтобы перейти к топовым брендам, таким как All-Clad или Le Creuset, поскольку многие линии посуды по очень разумной цене также идеально подходят для индукционного приготовления.Но если вы подумываете об индукции и в буквальном или эмоциональном смысле много вкладываете в посуду из цветных металлов, вам действительно нужно знать факты. (Посетите нашу страницу о Индукционная посуда .)

(И теперь доступны так называемые «индукционные диски» , которые позволят использовать посуду из цветных металлов на индукционном элементе; использование такого диска теряет многие преимущества индукции — от высокой эффективности до отсутствия отходящего тепла. — но те, кто хочет или нуждаются, например, в посуде из стекла / пирекса или керамики для особого использования, могут использовать ее на индукционной варочной панели с таким диском.)

На горизонте новая технология, которая, очевидно, будет работать с любой металлической посудой для приготовления пищи , включая медь и алюминий, но эта технология — хотя уже используется в нескольких единицах японского производства — вероятно, через несколько лет до зрелости и от включения в большинство индукционных плит. Если вас интересует новая варочная панель, то, по нашему мнению, стоит ждать , а не .

(Этот трюк, похоже, использует высокочастотное поле, которое способно индуцировать ток в любом металле; керамика и стекло, однако, по-прежнему не будут использоваться для посуды, даже когда эта новая технология появится — если так всегда бывает.)

В настоящее время существуют также так называемые индукционные варочные панели «без зоны» (у каждого производителя есть свой собственный товарный знак для обозначения «беззональные», но это общий термин). На данный момент это скорее кажется, как будто гора потрудилась, чтобы родить Изначально без зоны было обещано, что на нее можно поставить посуду любого размера и формы в любом месте или ориентации, и все будет работать. На самом деле, даже это, если подумать, не это очень интересно, за исключением того, что это может включать посуду необычных размеров или форм — те немногие вещи (сковородка, гриль, сковорода), которые не работают должным образом или вообще не работают на стандартных круглых нагревательных элементах; для большинства кастрюль и сковородок наличие фиксированных нагревательных элементов — не проблема.

Ну, беззональный датчик был в Европе в течение нескольких лет, а теперь прибыл в США с моделями (как это написано) двух производителей группы BSH: Thermador и Gaggenau. (Несомненно, скоро появятся новые продукты от других производителей — и Electrolux Group, и Fagor Group обладают значительным опытом в области беззональных устройств.) Проблема, по которой, на наш взгляд, разочаровывают эти новые беззональные устройства, — это вместимость: их 36 -дюймовые устройства, размер которых обычно можно ожидать, что он сможет вместить до пяти сосудов, но для достижения «беззонального» качества они ограничивают повара максимум четырьмя сосудами одновременно.Для нас это кажется большим шагом назад в технологии.

Было бы меньше разочарований, если бы сейчас на рынке не было нескольких устройств, которые обеспечивают возможность истинного индукционного «моста» между парой передних и задних элементов, эффективно превращая эти два элемента в один довольно продолжительный нагреватель. элемент, так что как раз «проблемные» сосуды — грили, сковороды, сковороды и тому подобное — размещаются отлично. Существуют 30-дюймовые четырехэлементные блоки с перемычками, а также 36-дюймовые пятиэлементные блоки.Мы ускользаем от того, что можно получить от такой соединенной мостом единицы, перейдя к той, которая имеет ширину 36 дюймов, но принимает только четыре судна.

Наконец, появилась еще такая вещь, как индукционная печь . (Обычная нагревательная катушка в основании духовки была заменена железной пластиной, на которую подается энергия для нагрева за счет встроенных индукционных катушек под ней — так что в ней подойдет любая форма для выпечки.) Ожидайте увидеть больше таких вещей в ближайшее время .


(В этой части мы используем небольшую математику — но не содрогайтесь, это всего лишь арифметика!)

Во-первых, давайте определимся с некоторыми терминами. Energy — это количество : это как галлон воды. При приготовлении пищи нас не волнует реальная энергия — мы хотим знать, с какой скоростью кухонный прибор может поставлять энергию. Это как, скажем, садовый шланг: если из него может быть только капля воды, для нас не имеет значения, что если мы позволим ему работать днем ​​и ночью, мы сможем наполнить много ведер. Мы хотим знать, насколько сильно этот шланг может распылять — сколько галлонов в минуту, он может выдать, — потому что это то, что делает для нас полезные вещи в разумный промежуток времени.

Итак, обсуждая устройства для приготовления пищи, мы обычно говорим о расходах энергии , которые аналогичны расходам воды, выраженным в «галлонах в минуту», то есть мы хотим знать, с какой скоростью мы может накачать тепло в процесс приготовления. Для газа содержание энергии (количество) традиционно измеряется в «Британских тепловых единицах» ( БТЕ, ), поэтому расход энергии газа дается в БТЕ / час . Для электричества содержание энергии обычно измеряется в «киловатт-часах» (кВтч), а расход — всего в киловаттах ( кВт, ).

(Давайте повторим это, потому что это часто сбивает людей с толку, будучи своего рода «перевернутым». Киловатт — это , а не как величина, это скорость , как «узлы» для измерения скорости в море — нет «узлов» в час », узлы — это скорость, а киловатты — это расход электроэнергии. Чтобы измерить общую энергию — как, например, ваша электроснабжающая компания, чтобы узнать, сколько вам выставить счет — мы умножаем расход в киловаттах к моменту прохождения потока в часах для получения «киловатт-часов» энергии.Таким образом, БТЕ / час () и киловатт () являются показателями энергии расхода , а не самой энергии.)

Энергия газа и энергия электричества измеряются числами разного размера, но они измеряют одно и то же. Это как миль против километров: мы можем сказать, что место находится примерно в 5 километрах или что это немного больше 3 миль, но фактическое расстояние, которое нам придется пройти пешком или проехать, такое же. Мы можем легко преобразовать мили в километры, если мы знаем, сколько из них составляет другое.Точно так же мы можем легко преобразовать из БТЕ / час в киловатты (или наоборот). На кВтч приходится всего около 3400 БТЕ, или, точнее, около 3413. (Имейте в виду, что киловатт — это 1000 Вт: 1 кВт = 1000 Вт).

На первый взгляд, сравнение технологий приготовления пищи выглядит просто: нельзя ли просто посмотреть на номинальную мощность варочной панели в кВт или БТЕ / час и просто преобразовать один вид меры в другой, чтобы сравнить их? Нет. Сложность состоит в том, что различные технологии не все одинаково эффективны при преобразовании их энергосодержания в приготовление пищи тепла; например, газ доставляет немногим более трети своей общей энергии на фактический процесс приготовления пищи, в то время как индукция обеспечивает от 85 до 90 процентов своей энергии.

Это означает, что если у нас есть газовая плита, способная производить X БТЕ / час, преобразование этого X в киловатты не расскажет историю , а не , потому что гораздо больше из этого X — это потраченная впустую энергия, которая не позволяет готовить, чем случай с индукцией. Чтобы по-настоящему сравнить мощность газовой плиты и индукционной плиты, нам действительно нужно сначала преобразовать одну меру в другую, скажем, БТЕ / час в киловатты; но затем нам нужно отрезать от номинальной производительности каждого устройства количество, которое , а не используется для приготовления пищи.

(Подумайте еще раз о садовых шлангах: если у нас есть два шланга, и каждый получает, скажем, 5 галлонов в минуту, закачиваемый в него водопроводным краном, к которому он прикручен, они одинаковы? Нет, если у кого-то есть утечка через точечное отверстие, когда у другого есть зияющий разрыв. Количество воды, которая выходит из сопла, чтобы сделать все, что нам нужно, будет сильно отличаться от одного к другому. Индукционная готовка имеет точечную утечку, возможно, от 10% до 15% необработанной энергии, необходимой тратить впустую; приготовление пищи на газе имеет потрясающе большой разрыв: в среднем единица тратит впустую более 60% сырой энергии, которую она потребляет.)

Итак, чтобы увидеть, чем индукция отличается от ее единственного реального конкурента, газа, мы должны сделать следующий расчет:

БТЕ / час = кВт x 3413 x E ind / E газ

Последний термин — E ind / E gas — это просто соотношение реальной эффективности двух методов: E ind — это энергоэффективность типичная индукционная плита и газовая E — это энергоэффективность типичной качественной газовой плиты.

Загвоздка возникает, когда мы пытаемся найти надежные цифры для этой эффективности. Примечательно, насколько много дезинформации (особенно в Интернете), в основном из благонамеренных, но невежественных источников, которые не понимают проблемы или просто повторяют то, что они читают в другом месте (от кого-то другого, кто не понимает проблемы). Например, значения энергоэффективности, указанные различными производителями индукционных плит, варьируются от низкого уровня 83% до максимального значения 90%, в то время как значения, приведенные для приготовления пищи на газе, в зависимости от источника, от 55% до минимума. 30%, соотношение почти 2: 1.

К счастью, в последние несколько лет стали доступны некоторые стандартизированные данные из незаинтересованных источников, так что нам больше не нужно полагаться на цифры от партий, готовых к работе. Министерство энергетики США установило , что типичный КПД индукционных варочных панелей составляет 84%, в то время как эффективность газовых варочных панелей составляет 40% (точнее, 39,9%) — цифры соответствуют диапазону заявлений, сделанных для каждой, и таким образом вполне правдоподобно.

Используя эти значения (и избавляя вас от промежуточных шагов), мы можем сказать, что значения БТЕ / час газовой плиты, эквивалентные мощности индукционной плиты, можно рассчитать как:

БТЕ / час = кВт x 7185

Потому что я устал отвечать на электронные письма от людей, которые без труда прочитают, что они собой представляют. комментируя, позвольте мне прояснить здесь, насколько это возможно, что указанное выше число — как есть подробно объяснено чуть выше — , а не , просто прямое преобразование БТЕ / час в киловатт: это сравнение эффективной фактической мощности приготовления пищи газа горелка и индукционный элемент, расчет, который требует и преобразования блоки измерения энергии и , учитывающие большую разницу в эффективности использования энергия, необходимая для приготовления пищи.- Кей сейчас?

Стоит отметить, что в методе испытаний, который установил индукционные данные, по существу, в качестве «сосуда» использовалась плита из черного металла. Он надежно установил то, что можно было бы назвать «базовой» эффективностью, и поэтому мы используем его повсюду при оценке эквивалентности энергии. Остается возможность того, что отдельные элементы индукционного оборудования — и, в этом отношении, кухонной посуды — могут быть немного более или менее эффективными, чем базовый уровень. Есть, по крайней мере, правдоподобные сообщения о том, что некоторые марки в сочетании с некоторыми предметами посуды могут достигать истинной эффективности, близкой к 90%.На этом сайте мы не используем это значение, потому что мы еще не знаем каких-либо определенных, надежных данных , но вы должны помнить, что, когда мы обсуждаем эквивалентную мощность нагрева газа индукционных блоков, мы используя то, что следует считать довольно консервативными числами; есть вероятность, что многие индукционные блоки на самом деле на больше, чем на (в эквиваленте БТЕ / час), чем мы заявили.

Фактически, Panasonic заявляет для нескольких своих устройств, что эффективность составляет 90%, отмечая, что: Измерения эффективности нагрева были сделаны на основе стандартов Ассоциации производителей электрического оборудования Японии и с использованием стандартной эмалированной железной посуды Panasonic. Также: продукт исследования Университета Гонконга показал эффективность индукции от 83,3% до 87,9%, что явно соответствует минимуму 84% и максимально возможному 90%.


Пожалуй, самый полезный способ использовать эти данные преобразования — это посмотреть, каковы значения BTU для хороших газовых плит, и вернуться к тому, какие значения в кВт для индукционных плит должны соответствовать. Но какое значение для газовой плиты составляет БТЕ? Здесь тоже мнения разойдутся. В качестве ориентира мы можем посмотреть, как выглядят типичные средние диапазоны газа.Как сообщают многочисленные источники, типичная «обычная» газовая плита для дома обычно имеет свои горелки в этих диапазонах мощности, плюс-минус совсем немного: небольшая горелка около 5000 БТЕ / час; две горелки среднего уровня мощностью около 9000 БТЕ / час; и (в зависимости от ширины, 30 дюймов или 36 дюймов) одна или две большие горелки от 12000 до 16000 БТЕ / час

Когда кто-то переходит от стандартной бытовой техники к уровню делюкс (иногда называемому «профессиональным», хотя, по иронии судьбы, гарантии на такие устройства прямо запрещают коммерческое использование), газовые плиты и варочные панели естественно становятся более мощными.На них мощность горелок достигает 18 000 БТЕ / час или около того (один высоко оцененный образец этого класса имеет четыре горелки на 15 000 БТЕ / час и две горелки на 18 000 БТЕ / час). Один экспертный источник отметил такое оборудование: Большинство бытовых приборов коммерческого типа предлагают 15 000 БТЕ на конфорку, что вполне достаточно для большинства домашних поваров. Вам не всегда понадобится столько тепла, но если вы хотите карамелизировать болгарский перец за секунды или почернить морского окуня, как профессионал, что ж, вам понадобится все тепло, которое вы можете получить.Мой совет: выбирайте большие БТЕ (которые, в тестах, которые он обсуждал, составляли 18 000 БТЕ / час).

Итак, давайте подведем итог, указав типичные уровни мощности на газе и их эквиваленты индукционной мощности (помните, рассчитанные довольно консервативно):

  • Типовая домашняя печь:
    • малая: 5000 БТЕ / час газ = 0,70 кВт индукционная
    • средний: 9000 БТЕ / час газ = 1,25 кВт индукция
    • большой: 12000 БТЕ / час газа = 1.70 кВт индукционная; или 15000 БТЕ / час газа = 2,10 кВт индукция
  • Типичная печь «профессионального стиля»:
    • средняя: 15 000 БТЕ / час газ = 2,10 кВт индукционная
    • большой: 18000 БТЕ / час газ = 2,50 кВт индукции

(Даже для приготовления вок, самого энергоемкого вида, эксперты считают 10 000 БТЕ / час хорошими и 12 000 БТЕ / час «горячими».)

Так как же реально существующие на рынке индукционные варочные панели противостоят газу?

Это почти комическое несоответствие.Придерживаясь встроенных модулей (в отличие от небольших отдельно стоящих удобных шкафов на столешнице), трудно, возможно, к настоящему времени найти устройство с любым элементом мощностью менее 1,4 кВт, что означает самый маленький индукционный элемент можно найти равным средней «средней» горелке на газовой плите. Одна из самых самых дешевых индукционных варочных панелей 30 дюймов (четырехэлементная) имеет:

  • два элемента 1,4 кВт (около 10000 БТЕ / час ) и
  • два элемента из 2.3 кВт (около 16500 БТЕ / час )

Одна из наименее дорогих 36-дюймовых (пятиэлементных) индукционных варочных панелей имеет:

  • небольшой элемент мощностью 1,45 кВт (около 10400 БТЕ / час ),
  • средний элемент 1,9 кВт (более 13 600 БТЕ / час ),
  • два больших элемента по 2,3 кВт каждый (более 16500 БТЕ / час ),
  • и большой элемент 3,7 кВт (более 26 500 БТЕ / час ).

Газовая горелка с очень высокой мощностью , которую можно найти на рынке жилой недвижимости, составляет 22 000 БТЕ / час, и это своего рода чудовищный монстр, тогда как элемент мощностью 3,7 кВт — это примерно 26 500 БТЕ / час БТЕ / час. газ! — встречается во многих индукционных плитах, даже недорогих. (Более того, элементы на многих индукционных блоках можно временно «увеличить» сверх их нормального уровня мощности, например, для доведения до кипения большой кастрюли с водой или предварительного нагрева сковороды для жарки.)

Итак, в общем, индукция не «такая мощная, как газ» — ее много впереди.

(Здесь, кстати, есть урок: даже по-настоящему серьезная кулинария, за исключением, возможно, нескольких специальных случаев, не требует колоссального количества энергии, и вас не следует соблазнять, выбирая между единицами исключительно на основе максимальной доступная огневая мощь на элемент. С одной стороны, большинство юнитов одного размера имеют общие максимальные возможности юнита, которые почти идентичны: разница заключается в том, как они распределяют это количество между элементами юнита, которых неизменно четыре на 30-дюймовую ширину. блок и пять на блоке шириной 36 дюймов.Когда профессионал говорит вам, что действительно «большая» мощность эквивалентна примерно 2,5 кВт индукции, вы должны спросить себя, действительно ли получение элементов со значительно большей мощностью, чем это, действительно должно быть основным соображением в вашем процессе принятия решений.)

(Существует гораздо более обстоятельная дискуссия, которую мы настоятельно рекомендуем всем, кто интересуется индукционным варочным оборудованием, прочитать на странице нашего сайта под названием Кухня, электричество 101, ).

Итак, теперь, когда вы знаете, как работает индукция и как — по крайней мере, в чистой кулинарной мощности — она ​​сравнивается с газом, давайте продолжим более подробно изучить все Плюсы и минусы индукции Готовим .



Авторские права на все материалы © 2002-2021, автор: Компания Оулкрофт .

Эта веб-страница строго соответствует требованиям W3C. (Консорциум World Wide Web) Протокол расширяемого языка разметки гипертекста (XHTML) v1.0 (переходный) и протокол каскадных таблиц стилей (CSS) W3C v3 — потому что мы заботимся об интероперабельности. Нажмите на логотипы ниже, чтобы протестировать нас!


Последнее изменение этой страницы: суббота, 17 июня 2017 г., в 16:13 по тихоокеанскому времени.


Сравните нашу индукционную плиту |

Главная страница

  • Продукты

    Главное меню

    Продукты

    • Звук и изображение

      Главное меню

      Звук и видео

      • ТВ и видео

        Звук и видео

        ТВ и видео

        • ТВ
        • Мониторы 6
        • Проекторы
        • Медиа-плееры
      • Аудио

        Звук и изображение

        Аудио

        • Домашнее аудио
        • Саундбары
        • Наушники
        • Беспроводные динамики
      • Связь
      • Landline2

  • Личная гигиена

    Главное меню

    Личная гигиена

    • Для мужчин

      Личная гигиена

      Для мужчин

      • Бритвы для лица
      • Стайлеры для лица и наборы для ухода за волосами
      • Машинки для стрижки ВОЛОС
      • Машинки для стрижки ТЕЛА
      • Принадлежности и заменяемые аксессуары
    • Для женщин

      Средства личной гигиены

      Для женщин

      • Косметика 9014
      • Уход за полостью рта

        Личный уход

        Уход за полостью рта

        • Уход за полостью рта
        • Электрические зубные щетки
        • Насадки для зубных щеток
        • Philips Sonicare AirFloss
        • Отбеливание зубов
        • 903

          0
        • Личное здоровье и благополучие

          • Обезболивающее
      • Уход за матерью и ребенком

        Главное меню

        Уход за матерью и ребенком

        • Руководство и поддержка

          Уход за матерью и ребенком

          Руководство и поддержка

          • Домашняя страница Philips Avent
          • Отслеживайте свою беременность с помощью приложения для беременных № 1 в мире
          • Приложение для отслеживания развития ребенка и отслеживания
        • Для младенцев

          Уход за матерью и ребенком

          Для младенцев

          • Avent Лучшие предложения
          • Молокоотсосы и уход
          • Детские бутылочки и соски
          • Подогреватели и стерилизаторы для бутылочек
          • Пустышки
          • Подарочные наборы для начинающих и младенцев
          • Мониторы для новорожденных
          1. 000 Для детей

            Матери и ребенка

            для малышей

            • Пищевые продукты и посуда
            • Поилки для малышей
      • Товары для дома

        Главное меню

        Товары для дома

        • Кухня

          Товары для дома

          Кухня

          • Кофе
          • Готовка

            Назад

            Готовка

            • Аэрогриль
            • Jamie Oliver Tools
            • Мультиварка и рисоварка
            • Электрическая скороварка
            • Пароварка
            • Индукционная плита сэндвич-плита
            • Хлебопечка
            • Вся кухонная техника для приготовления и выпечки
          • Приложение NutriU — Рецепты для аэрогриля
          • Приготовление еды
          • Рецепты
        • Глажка и уход за одеждой

          Хозяйственные товары

          4 902 Глажка и одежда
        • Паровые утюги
        • Отпариватели для одежды
        • Парогенераторы
        • Гладильные принадлежности
      • Пылесосы

        Товары для дома

        Пылесосы

        • Пылесосы
        • Беспроводные пылесосы
        • Пылесосы без мешка
        • Аксессуары для пылесосов
      • Air Care

        Товары для дома

        Air Care 4

        • Очиститель воздуха Smart и
        • Air Care 4
          • Безопасность

            Товары для дома

            Smart Security

            • Дверные замки
          • Уход за водой

            Товары для дома

            Уход за водой

            • Очистители воды
          Освещение
        • 000

          4000 Главное меню 4000 Освещение 4000 Освещение

          Philips Hue

          • Philips Hue
        • Бытовое освещение

          Освещение

          Бытовое освещение

            901 43 Бытовое освещение
      • Здоровье

        Главное меню

        Здоровье

        • Системы медицинского оповещения

          Здоровье

          Системы медицинского оповещения

          • Lifeline
        • Сон 4 Здоровье Сон

      • Респираторная помощь

        Здоровье

        Респираторная помощь

        • Лечение астмы
        • Решения ХОБЛ
    • Автомобильная промышленность

      Главное меню

      Автомобильное освещение

      • Автомобильное освещение

        • Автомобиль 9000

          Автомобильное освещение

        • Ксенон
        • Светодиод
        • Все автомобильные фары
      • Мотоцикл

        Автомобильный

        Мотоцикл

        • Фонари для мотоциклов
        • Галогенные
        • Светодиодные
        • Все фары для мотоциклов
      • Аксессуары

        Автомобильные

        Аксессуары

        • Автомобильные аксессуары
        • Качество воздуха в автомобиле
        • Аудиосистема в автомобиле

          90
        • Поддержка автомобилей 9
          • Поддержка автомобилей
          • Товары для автомобилей
          • Где купить
      • Аксессуары

        Главное меню

        Аксессуары

        • Мужские аксессуары для бритья и ухода за волосами
        • Уход за матерью и ребенком
        • 90
        • 9090 плита

          Примечание (01/03/12): Мне прислали ссылку на другой сайт, на котором есть отличный разбор и анализ индукционной плиты.Это намного лучше, чем эта страница, поэтому я настоятельно рекомендую взглянуть на нее. Ссылка: http://openschemes.com/2010/11/11/1800w-induction-cooktop-teardown/

          Примечание (14/11/10): Это было написано до того, как я узнал очень много об индукционном нагреве, и, вероятно, это видно в письменной форме. Я намерен в какой-то момент опубликовать несколько лучших страниц об индукционном нагреве. Если я сделал здесь ошибочные заявления, я, наверное, про них знаю и прошу прощения!

          Краткое введение в индукционный нагрев

          Индукционный нагрев (IH) — это процесс нагрева металлических изделий с использованием электрического тока, индуцируемого в изделии.Как правило, вокруг нагреваемого изделия наматывается катушка с несколькими витками тяжелой медной проволоки или трубки, и через катушку пропускается высокочастотный ток. Используемые частоты могут составлять от 50 кГц до диапазона МГц, в зависимости от размера нагреваемого объекта и желаемой глубины нагрева.

          Для получения дополнительной информации об индукционном нагреве и имеющихся в продаже источниках питания посетите следующие сайты:

          http://www.ameritherm.com

          http: // www.richieburnett.co.uk/indheat.html

          http://webpages.charter.net/dawill/tmoranwms/Electronics.html

          Почему индукционный нагрев?

          IH можно использовать для нагрева деталей без физического контакта между катушкой возбуждения и деталью. Поэтому его можно использовать в вакууме. Поскольку пламя не используется, IH представляет собой чрезвычайно чистый и эффективный процесс.

          Меня больше всего интересует их использование для вакуумной пайки. Например, вы можете делать невероятно аккуратные вещи, например, припаять металл к керамике в вакууме.

          Коммерческий источник питания

          Я позвонил британскому дистрибьютору Ameritherm и в конце концов мне удалось получить расценки на модели HotShot мощностью 1 и 2 кВт. Цены составляли 6000 и 7000 фунтов стерлингов соответственно. В этот момент я подумал: неужели невозможно сделать его намного дешевле? (Я склонен так думать о многих вещах!). Так начинается сага об индукционном нагреве …..

          Базовыми элементами блока питания являются:

          • Источник питания постоянного тока для инвертора (с возможностью выпрямления от сети)
          • Схема инвертора (обычно IGBT)
          • Резонансная цепь, состоящая из рабочей катушки, согласующих конденсаторов и катушки индуктивности.
          • Схема драйвера.

          Хотя я думал, что это не должно быть слишком сложно сделать с нуля, я решил начать с рассмотрения коммерческого источника индукционного нагрева, замаскированного под индукционную плиту.

          Индукционные плиты с одной варочной панелью очень легко найти на EBay, и мне удалось купить совершенно новую плиту Palson Miami мощностью 2 кВт за 54 фунта стерлингов.

          Разборка индукционной плиты

          Верх плиты, показывая варочную поверхность и панель управления.

          Нижняя сторона плиты с охлаждающим вентилятором.

          Это вид, который приветствует вас после снятия крышки. Вентилятор охлаждения находится вверху слева. Нагревательная спираль (хотя я называю ее нагревательной спиралью, помните, что это НЕ резистивная нагревательная спираль!) ​​- это большая вещь в середине. Белый прямоугольник содержит два датчика температуры. Вокруг катушки есть заземленное защитное кольцо (для предотвращения паразитных полей?) И печатная плата драйвера под ней.

          Индукционная катушка, вид сверху.

          Думал, получился довольно хороший снимок!

          Индукционная катушка, вид сзади. Обратите внимание на восемь ферритовых стержней, расположенных радиально вокруг катушки. Это сконцентрирует поле от змеевика непосредственно над поверхностью варочной панели, поэтому будет нагреваться только то, что фактически находится на плите.

          И это то, что заставляет его работать. Мне пришлось снять их с платы, чтобы увидеть номера моделей. 3-контактный элемент слева — это IGBT (биполярный транзистор с изолированным затвором), который управляет индукционной катушкой.Это Fairchild FGA25N120AND. Вы можете скачать техническое описание здесь. 4-контактная штука справа — это мостовой выпрямитель. Это напрямую выпрямляет сеть и обеспечивает привод постоянного тока для индукционной катушки.

          Снимок печатной платы драйвера.

          Схема

          Я только обозначил инверторную сторону схемы, так как у нее большие большие дорожки, по которым легко следить! Фактическая схема управления выглядит кошмаром, но, надеюсь, мне не придется сильно об этом беспокоиться.

          Давайте проследим слева направо. Во-первых, со стороны сети у нас есть предохранитель. Затем идут крышка и две катушки индуктивности, предположительно для фильтрации входящей сети. Две катушки индуктивности намотаны на одном тороидальном сердечнике. Эти индукторы намотаны на правый сердечник на изображении печатной платы выше.

          Далее у нас есть небольшая вещь, которую я назвал трансформатором измерения тока, хотя я понятия не имею, что это такое. Я предполагаю, что это что-то в этом роде, поскольку первичная обмотка — это всего лишь один виток провода.Я не знаю, для чего это нужно. Я действительно подумал о том, чтобы отключить его, чтобы посмотреть, что произошло, но если это нужно для защиты чего-то еще, возможно, лучше не будет!

          Затем у нас есть мостовой выпрямитель для подачи постоянного тока на саму схему инвертора.

          Далее у нас есть индуктор, соединенный последовательно с линией + ve, и крышка, подключенная между ним и землей. Я не знаю, какова их цель, но страница Ричи Бернетта, я думаю, объясняет что-то в этом роде, мне придется прочитать ее более внимательно.

          Тогда у нас есть дела до конца. Согласующий конденсатор и индукционная катушка образуют резонансный контур резервуара, управляемый IGBT.

          Выполненные измерения

          Плита имеет разные режимы работы с разной мощностью. Я хотел посмотреть, как плита управляет мощностью индукционной катушки и как выглядит сигнал на затворе IGBT.

          Итак, я весело припаял два провода к IGBT в плите, один к затвору, другой к эмиттеру.Затем я собрал плиту, включил ее и пошел подключать вывод эмиттера к отрицательному входу осциллографа. ФАЗОООМ! Большая потрескивающая искра … О, дорогая. К счастью, ни прицел, ни плита не пострадали.

          Я не мог понять, почему это произошло, но звонок хорошим парням из лаборатории электроники университета вскоре показал, почему. Мостовой выпрямитель работает напрямую от сети. Это означает, что «отрицательный» выход мостового выпрямителя фактически будет стрелять вокруг w.r.t.земля, потому что она связана с землей через сеть. Когда я попытался подключить это к отрицательному выводу моего прицела (который был заземлен), случилось неизбежное …

          Ребята предложили использовать высоковольтный дифференциальный усилитель для измерения разницы между напряжениями эмиттера и затвора. Я планировал попробовать это, но решил начать с некоторых вещей, которые у меня были под рукой.

          По сути, я использовал два делителя напряжения для разделения напряжений сигналов эмиттера и затвора относительно земли, затем два операционных усилителя для буферизации этих сигналов и, наконец, дифференциальный усилитель для измерения разницы между ними.Я использовал 741 в качестве операционных усилителей, но подойдет любой старый операционный усилитель. У меня просто случайно валялось 40 из 741!

          Цикл кипячения

          Это три формы волны напряжения привода затвора, когда индукционная плита работает в цикле «кипячения». Загрузка — 1 л воды в кастрюле из мягкой стали.

          Во время цикла кипячения цепь управления плитой выдает максимальную мощность (2 кВт) на индукционную катушку.

          Из приведенных выше осциллограмм видно, что рабочая частота составляет 24 кГц.Амплитуда возбуждения составляет 15 В (помните, что на каждом входе схемы есть делитель потенциала). Рабочий цикл прямоугольной волны (% -он) составляет 46%.

          Одна вещь, которую я заметил, наблюдая за формой волны при запуске плиты, — это то, что рабочий цикл и рабочая частота меняются от запуска до того, как достигают своих установившихся значений. Следующая осциллограмма снимается сразу после запуска плиты (снова в цикле кипячения).

          Частота 30 кГц, амплитуда 15 В и скважность 22%.Я ожидал изменения рабочего цикла (плита управляет мощностью с помощью ШИМ сигнала, поступающего на затвор IGBT, так что это можно объяснить своего рода схемой «плавного пуска» для индукционной катушки), но я не могу понять изменение частоты. Я полагаю, что одно из объяснений может заключаться в том, что схема самонастраивается и требуется время, чтобы установить правильную рабочую частоту. Но это занимает несколько секунд, что кажется довольно долгим.

          Цикл Соте

          Цикл обжаривания позволяет вам регулировать уровень мощности плиты на один из значений: 100, 300, 1200, 1600 или 2000 Вт.Я смотрел только формы сигналов для настроек 1200 Вт и 1600 Вт.

          Это форма волны для 1200 Вт:

          Частота 28 кГц, амплитуда 15 В, скважность 36%.

          Это для настройки 1600 Вт:

          Частота 26 кГц, амплитуда 15 В, скважность 41%.

          Хотя я не записывал сигнал для настройки 2000 Вт, результаты для него были: частота 24 кГц, амплитуда 15 В, скважность 45%.

          Суммируем:

          Уровень мощности (Вт) Частота (кГц) Амплитуда (В) Рабочий цикл (%)
          1200 28 15 36
          1600 26 15 41
          2000 24 15 45

          Влияние положения поддона

          Положение сковороды на плите также мало влияет как на частоту, так и на рабочий цикл формы волны возбуждения.

          Заключение

          Главный вопрос заключается в том, почему частота инвертора IGBT изменяется в зависимости от настройки мощности, времени с момента включения плиты и положения сковороды на плите. Это может быть непреднамеренный результат изменения рабочего цикла, но я не понимаю, как это происходит.

          Также неясно, как частота инвертора IGBT может быть автоматически настроена на резонансную частоту емкостного конденсатора и рабочей катушки, чтобы избежать повреждения IGBT.

          Сравните нашу индукционную плиту |

          Домой

          • Продукты

            Главное меню

            Продукты

            • Звук и изображение

              Главное меню

              Звук и изображение

              • ТВ и видео

                Звук и видео

                ТВ и видео

                • ТВ
                • Мониторы 6
                • Проекторы
                • Медиа-плееры
              • Аудио

                Звук и изображение

                Аудио

                • Домашнее аудио
                • Саундбары
                • Наушники
                • Беспроводные динамики
              • Звук и видео2 планшеты

              • Стационарные телефоны
              • Диктофон
              • Хранение данных
            • Аксессуары

              Звук и зрение

              Аксессуары 9000 3

              • Аудио и видео
              • Батареи и зарядные устройства
              • Решения для электропитания
              • Мобильные аксессуары
              • Компьютерные аксессуары
          • Персональный уход

            Главное меню

            Персональный уход

            • Для мужчин

              Персональный уход 9000

              • Бритвы для лица
              • Уход за кожей
              • Аксессуары и заменители
              • FACE Skin
            • Для женщин

              Личная гигиена

              Для женщин

              • Уход за кожей
              • Уход за волосами Здравоохранение

                Личная гигиена

                Уход за полостью рта

                • Электрические зубные щетки
                • Насадки для зубных щеток
                • Philips Sonicare AirFloss
              • Личное здоровье

                Личное здоровье

                Личное здоровье

                • Обезболивание
            • Уход за матерью и ребенком

              Главное меню

              Уход за матерью и ребенком

              • Добро пожаловать в Авент

                Уход за матерью и ребенком

                Avent

                • Домашняя страница Philips Avent
              • Кормление

                Уход за матерью и ребенком

                Кормление

                • Молокоотсосы и уход
                • Детские бутылочки и соски
                • Подогреватели и стерилизаторы для бутылочек
                • Подарочные стаканчики для малышей
                • Поилка для малышей
                • наборы
              • Уход за ребенком и безопасность

                Уход за матерью и ребенком

                Уход за ребенком и безопасность

                • Пищевые продукты и посуда
                • Пустышки
                • Уход за кожей
            • Домашнее хозяйство товары

              Главное меню

              Товары для дома

              • Напитки

                Товары для дома

                Напитки

                • Кофе
                • Чайники
              • Prepare & Cook

                Товары для дома

                Prepare & Cooking 9372

                  • Аэрогриль
                  • Мультиварка и рисоварка
                  • Электрическая скороварка
                  • Тостер
                  • Все для приготовления пищи
                • Принадлежности для приготовления пищи
                • Приготовление еды
                • Рецепты
              • Рецепты
            • Утюг

              • Пылесосы
              • Принадлежности для пылесосов
              • Глажка
              • Растяжки для одежды
            • Air Care

              Товары для дома

              Air Care

              • Очиститель воздуха и увлажнитель воздуха
            • Water Care

              Товары для дома

              Water Care

              • Запасные фильтры
            • Средства ухода за водой

              Товары для дома 43

              Очистители воды 43

          • Smart Security

            Товары для дома

            Smart Security

            • Smart Door Lock
        • Освещение

          Главное меню

          Освещение

          • Philips Hue

            Освещение 4

            9037 Hue

          • Бытовое освещение

            Освещение

            Бытовое освещение

            • Бытовое освещение
        • Здоровье

          Главное меню 900 03

          Здравоохранение

          • Слух

            Здоровье

            Слух

            • Слуховые аппараты
        • Автомобильная промышленность

          Главное меню

          Автомобильная промышленность

            • Автомобиль 4 Автомобиль 4 X0003

            • LED
            • Все автомобильные фары
          • Аксессуары

            Автомобильные

            Аксессуары

            • Автомобильные аксессуары
            • Качество воздуха в автомобиле
            • Видеорегистратор для вождения
            • Аудиосистема в автомобиле
          • Поддержка 9000 9000
            • Поддержка автомобилей
            • Где купить
        • Аксессуары

          Главное меню

          Аксессуары

          • Принадлежности для бритья и ухода за мужчинами
          • Уход за матерью и ребенком
          • Аксессуары для дома
          • Принадлежности для личной гигиены
          • Принадлежности и запчасти для кофеварок
        • Акции

          Главное меню

          Акции

          • Акции
        • My Philips

          Главное меню

          My Philips

          • Войти
          • Зарегистрироваться
          • Мой профиль
          • Показать все мои продукты
          • Зарегистрируйте свой продукт
          • Выйти

          • Подпишитесь на нашу рассылку 42
          • 903
          • Поддержка

            Главное меню

            Поддержка

            • Дом поддержки
            • Авторизованный центр поддержки потребителей
            • Найдите свой продукт
            • Программное обеспечение и драйверы
            • 9014 3 Интернет-магазин аксессуаров
          .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
