Схема зажигалки на батарейках своими руками: Электро-дуговая зажигалка для газа своими руками

Электрозажигалка своими руками из лампочки

Полезные приспособления /09-сен,2015,11;18 / 27097 Электрозажигалка своими руками
Собрал устройство, с помощью которого разжигаю конфорку бытовой газовой (пропан, бутан) плиты от обычной нити накаливания лампочки.

Из перегоревшей лампочки на 220 В аккуратно извлек цоколь вместе со спиралью. Разогнул на нем острым ножом ушко в месте крепления спирали. Осторожно выпрямил ее в нить. Сблизил концы проводников цоколя до расстояния 3-4 мм друг от друга — для укорачивания нити накаливания между ними и, соответственно, уменьшения силы тока для ее нагревания. Отрегулировал длину нити опытным путем: подключал к цоколю батарейку мощностью 3 В, сводил-разводил края проводников, пока нить сразу после подключения не стала быстро накаляться до темно-красного цвета. Обрезал ее излишки и закрепил между проводниками.

Корпус из обоев 2 батарейки R 20 обернул 5-6 слоями обоев, обильно промазав их клеем. Обкрутил трубку шпагатом. После высыхания вынул из нее батарейки, обрезал трубку до длины 135 мм. На один ее конец, предварительно смазанный клеем Момент, навернул юбочку электропатрона от своей заготовки (сюда в конце работы вкрутил цоколь лампочки с нитью накаливания).

Электрозажигалка своими руками

С другого конца в трубочку вставил с усилием одну батарейку. Со второй снял чехол, чтобы она свободно передвигалась внутри корпуса трубки.

Протянул под кожухом плотно вставленной батарейки оголенный медный провод, вывел его из трубки и подключил конец к привинченному патрону. Другая часть провода соприкасается с оголенной подвижной батарейкой внутри корпуса.

Подношу к плите приспособление под острым углом — подвижная батарейка перемещается к зафиксированной, замыкается контакт, и срабатывает зажигалка.

Электрозажигалка своими руками

Алексей Иванов, г. Винница. Фото автора


УСТРОЙСТВА НА ОСНОВЕ ЭЛЕКТРОЗАЖИГАЛКИ


   В прошлой статье мы рассмотрели работу электрозажигалки, а теперь давайте подумаем, где можно использовать эту начинку? Вариантов очень много, мы рассмотрим только самые интересные, которые могут служить основой для более серьезных проектов.

   Итак, первая конструкция на основе китайской электрозажигалки для газа — устройство для передачи электрического тока без проводов.

   На самом деле такое устройство до безобразия простое, даже ничего переделывать не нужно. Для начала разбираем зажигалку и снимаем механизм. Выпаиваем высоковольтную катушку, далее нам нужно намотать два контура. Контура нужны для передачи и приема электрического тока.

   Передающий контур не критичен (да и приемный тоже), в моем случае контур намотан на трубе с диаметром 20см. Провод для намотки использовался с диаметром 0,6мм, число витков 40. Этот контур припаивается на место высоковольтного трансформатора. Второй контур-приемный, в моем случае намотан проводом 0,4 мм и содержит 80 витков. Мотать можно на чем угодно, диаметр каркаса от 5 до 20 см.

   Для проверки работоспособности такой системы, нужно к выводам приемного контура через ограничительный резистор в 1 килоом подключаем светодиод (любого цвета, полярность не важна). Частота работы преобразователя порядка 80-120 герц. В приемном контуре образуется напряжение, частота тока ровна частоте импульсов, которые подаются на приемный контур. Как видно, светодиод в данном случае питается не от постоянного тока, но всплески очень быстрые и человеческий глаз не способен увидеть интервалы и мы воспринимаем такой свет в качестве постоянного.

   Итак, мы рассмотрели один из простейших методов индукционной передачи тока без проводов. Таким образом, можно передавать ток на 10-15 см, остается задать себе вопрос — где применить? Такой метод можно использовать везде — от беспроводных зарядных устройств для мобильника и ноутбука, до трансформаторов Теслы. Не буду подробно пояснять схемы и конструкции, только подброшу несколько идей.

   1) С приемной катушки мы получаем ток высокой частоте, его можно выпрямить, затем стабилизировать и использовать для запитки или зарядки автономных устройств.

   Вторая конструкция на основе китайской электрической зажигалки для газа — зарядное устройство от одной пальчиковой батарейки. Заряжать можно как мобильный телефон, так и приемники и плееры.

Оригинальная схема

Переделка схемы в ЗУ

   Конструкция такого зарядного устройства достаточно проста. Опять же нужно разобрать зажигалку и выпаять с платы половину компонентов. Из платы нам нужен преобразователь на основе автогенератора. Преобразователь состоит из трансформатора, транзистора и базового резистора. На плате оставляем также импульсный диод, который необходим для выпрямления тока. Дальше нам нужен стабилитрон на 5,6 вольт и электролитический конденсатор. Емкость конденсатора не критична (100-1000мкФ), напряжение подобрать 10-50 вольт.

   В итоге мы имеем простое ЗУ для мобильного телефона от одной батарейки, сборка которых не требует особых усилий. Самое интересное то, что тут можно использовать даже пальчиковые аккумуляторы, а напряжением 1,2вольт, устройство продолжает работоспособность, даже если напряжение на батарейке порядка 1 вольт. Остается только найти подходящий корпус и у вас будет полноценный полевой зарядник для мобильных устройств.

   Как говорилось выше, китайские зажигалки с электронной начинкой слишком слабы. На днях решил усилить одну из таких зажигалок для применения по назначению, поскольку без переделки она не способна воспламенить газ.

   Внутренности стандартные — преобразователь и высоковольтная катушка. Работает устройство очень просто: напряжение от пальчиковой батарейки подается на автогенераторный преобразователь, на выходе первого трансформатора образуется напряжение 40-50 Вольт. Затем это напряжение выпрямляется через импульсный диод и накапливаться в конденсаторе. В данном случае использован пленочный конденсатор на 50 вольт 0,33 мкФ. Как только конденсатор полностью заряжается, часть напряжения подается на управляющий электрод тиристора, заставляя последний открыться. Открыванием тиристора, конденсатор отдает весь свой потенциал первичной обмотке высоковольтной катушки, т.е емкость конденсатора разряжается на эту обмотку. В результате образуется электромагнитное поле и на вторичной обмотке образуется электрический ток. Напряжение достигает до 7кВ из-за большого количества витков, поэтому можно наблюдать электрические разряды.

   Частота открывания разрядов на выходе пропорциональна частоте открывания тиристора за минуту. Частота этих разрядов напрямую зависит от напряжения питания. Для увеличения частоты были использованы два аккумулятора. Аккумуляторы типа никель-кадмий суммарное напряжение 2,4 вольт, емкость 250 мА.

   При таком питании частота разрядов увеличилась как минимум в 3 раза, можно было использовать и три аккумулятора, но место в корпусе не хватило. Далее решил усилить накопительную часть. Для этого параллельно основному конденсатору был припаян еще один конденсатор, точно такой же, как и первый. В итоге суммарная емкость обеих конденсаторов 0,66 мкФ. Таким образом разряды стали ярче, а частота увеличилась. Переделанная зажигалка с успехом справляется со своей работой. В будущем планируется добавить встроенное зарядное устройство от сети 220 вольт.


Поделитесь полезными схемами



ЛОГИЧЕСКИЕ ЭЛЕМЕНТЫ

   Элементы математической логики — логические элементы. Цифровые микросхемы предназначены для выполнения определенных логических действий над входными сигналами. Если, например, на выходе цифровой микросхемы должно появиться напряжение высокого уровня в том случае, если напряжение высокого уровня присутствует хотя бы на одном из выходов, то говорят, что данная микросхема выполняет логическую операцию ИЛИ.


ИНВЕРТОР С 12В НА 220В

   Применение современных мощных полевых транзисторов позволяет упростить схему инвертора. Всего одна микросхема 561ИЕ8 и два полевых транзистора IRFZ044 позволяют создать отличный преобразователь.


РЕМОНТ БЕСПРОВОДНОЙ МЫШКИ

    С виду всё было в хорошем состоянии. Решил проверить работу лазера. Проверяется он так: берете камеру, или фотоаппарат и наводите на лазер (красную лампочку).


Как сделать электрическую спичку из батарейки своими руками

В этой публикации замечательная идея о том, как можно сделать электрическую спичку своими руками. Для этого вам понадобится батарейка 18650, изолента, нихромовая проволока, кусачки, щипцы, обычная проволока, 2 клиника, канцелярский нож, наждачка, пластиковый хомутик.

Если же не хочется делать такую конструкцию самостоятельно, то загляните в этот интересный для любителей всяких полезных и недорогих штучек магазин.

Действия пошагово

Сначала нужно взять проволоку и идеальная выровнять её. Небольшого кусочка будет достаточно. Теперь нужно разрезать её посередине. Получается два контактных провода, которые нужно приложить к полюсам батарейки и изогнуть под углом 90 градусов. Теперь берем один провод, прикладываем к аккумулятору и примерно посередине его сгибаем. С вторым проводком делаем также.

Теперь оголяем от изоляции эти два провода с той стороны, которые будут лежать на батарейке. Устанавливаем один провод на батарею и фиксируем изолентой. На конце второго куска делаем колечко с помощью пинцета. Также фиксируем на батарейке с помощью изоленты. Далее берем нихромовую проволоку диаметром 0,4 миллиметра и наматываем на тоненькую отвертку или гвоздь, делаем 3-4 витка.

Теперь нужно из двух клеммников вытащить металлические детали. Далее нужно взять батарейку и на концах проволоки оставить по 0,5 сантиметра. На данные контакты прикручиваем клеммники.
Берем спираль из нихромовой проволоки и изгибаем контакты. Спираль вставляем в клеммники и прикручиваем. Хомутик устанавливаем между ними. Электрическая зажигалка готова. Теперь можно проверить ее

Электрическую зажигалку, работающую на аккумуляторе, можно зарядить с помощью стандартного зарядного устройства.

Далее смотрите видеоурок с канала SAMODELKIN ᵗᵒᵖ.

Вторая модель самодельной электрической спички

В этом сюжете видеожурнала TOKARKA рассмотрим основательную и сложную в изготовлении модель электронной спички, которая отлично послужит, когда кончится газ или бензин. Она работает от одной пальчиковой батарейки или аккумулятора. В данном случае использован аккумулятор на 1,2 вольта, емкостью 2400 миллиампер.
Головная часть выточена из дюралюминия. Кнопочка сделана из латуни. На выключателе находится контактная площадка и выход спирали накаливания. Другая площадка будет находиться снаружи, закреплена она будет на маленький винт. Внутри корпуса находится пружинка от пульта дистанционного управления. Сверху на ней будет установлен элемент питания.

В качестве стоек для нитей накаливания использованы шпильки от контактной площадки материнской платы. Вместо них можно использовать медные провода достаточной жесткости.

Нихромовая нить использована от неисправного фена. Необходимо подбирать длину нити накаливания такой, чтобы она не разыгрывалось докрасна. Желательно, чтобы температура на ней было 500-600 градусов, но не более. Когда она раскаляется до красна, происходит реакция с воздухом и она будет постепенно перегорать, поэтому придется ее менять. Можно провести эксперимент и найти температуру, при которой спираль будет очень горячей, достаточной для того, чтобы воспламенять объекты, но не раскаленной. Это может быть темный, тёмно-вишнёвый цвет, но не яркий.

Электрозажигалка своими руками.

Ruvim Идет загрузка
Загрузка

15.01.2020

2893

печатает на Prusa i4 Личные дневники

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

13

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

13

Комментарии к статье

Еще больше интересных постов

Eidemillerp Идет загрузка
Загрузка

26.08.2020

2140

15

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться Решил начать небольшую тему по печати пэт пластиком из бутылок

в вкратце попробую расписать технологию по получению филамента из буты…

Читать дальше eta4ever Идет загрузка
Загрузка

02.09.2020

1421

12

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

Это не полноценный мегапост, а лаконичный дыбр в продолжение темы о живучести принтеров. Фанерная ультумбочка, изначально собранная в конце 2016 года…

Читать дальше SergeyDSI Идет загрузка
Загрузка

25.02.2019

21791

91

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться Итак у меня была возможность попробовать реализовать все на базе MMU2 (1ч, 2ч, 3ч, 4ч, 5ч,). У меня почти получилось!

Я даже уверен,…

Читать дальше

Электронная зажигалка для газовой плиты

Электронные устройства для быта своими руками

 материалы в категории

В интернете и периодической печати встречается множество схем подобный устройств.
Для примера:
1. «Радиолюбитель», N1/93, с.26, «Зажигалка для газа».
2. «Радио», N1/92, с.19, «Электронная спичка».
Статья Электрическая зажигалка для газа

Принцип действия данного устройства прост- преобразование постоянного напряжения в высоковольтное высокочастотное для получение искры.
Но как показала практика основная проблема при изготовлении электрической зажигалки это высоковольтный трансформатор: во первых к нему очень высокие требования относительно качества изоляции а во вторых он еще должен быть и как можно миниатюрнее.

Эти требования удовлетворяет схема приведенная ниже: здесь применен уже готовый трансформатор- ТВС-70П1. Это строчный трансформатор который применялся в переносных черно-белых телевизорах (типа «Юность» и им подобным). В схеме он указан как Т2 (используется только пара обмоток).

Предлагаемая схема позволяет снять зависимость напряжения подаваемого в высоковольтную катушку от порога срабатывания динистора (их наиболее часто применяют), как это реализуется в опубликованных ранее схемах.
Схема состоит из автогенератора на транзисторах VT1 и VT2, повышающего напряжение до 120…160 В с помощью трансформатора Т1 и схемы запуска тиристора VS1 на элементах VT3, С4, R2, R3, R4. Накопленная на конденсаторе СЗ энергия разряжается через обмотку Т2 и открытый тиристор.

Насчет трансформатора Т1: он выполнен на кольцевом ферритовом магнитопроводе М2000НМ1 типоразмера К16х10х4,5 мм. Обмотка 1 содержит 10 витков, 2 — 650 витков проводом ПЭЛШО-0,12.
По остальным деталям: конденсаторы:С1, СЗ типа К50-35; С2, С4 типа К10-7 или аналогичные малогабаритные.
Диод VD1 можно заменить на КД102А, Б.
S1 — микровключатель типа ПД-9-2.
Тиристор можно использовать любой, с рабочим напряжением не менее 200 В.
Трансформаторы Т1 и Т2 крепятся к плате клеем.

Устройство выполняется на печатной плате а разместить ее можно даже в пустой пачке от сигарет

Разрядная камера располагается между двумя жесткими проводами диаметром 1…2 мм на расстоянии 80…100 мм от корпуса. Искра между электродами проходит на расстоянии 3…4 мм.
Схема потребляет ток не более 180 мА, и ресурса элементов питания хватит более чем на два часа непрерывной работы, однако не прерывная работа устройства более одной минуты не желательна из-за возможного перегрева транзистора VT2 (он не имеет радиатора).
При настройке устройства может потребоваться подбор элементов R1 и С2, а также изменение полярности включения обмотки 2 у трансформатора Т1. Желательно также проводить настройку с неустановленным R2: проверить напряжение на конденсаторе СЗ вольтметром, а после этого установить резистор R2 и, контролируя напряжение осциллографом на аноде тиристора VS1, убедиться в наличии процесса разряда конденсатора СЗ.
Разряд СЗ через обмотку трансформатора Т2 происходит при открывании тиристора. Короткий импульс для открывания тиристора формируется транзистором VT3 при возрастании напряжения на конденсаторе СЗ более 120В.

Устройство может найти и другие применения, например, в качестве ионизатора воздуха или электрошокового  устройства, так как между электродами разрядника возникает напряжение более 10 кВ, что вполне достаточно для образования электрической дуги. При малом токе в цепи это напряжение не опасно для жизни.

Схема и конструкция электрозажигалки

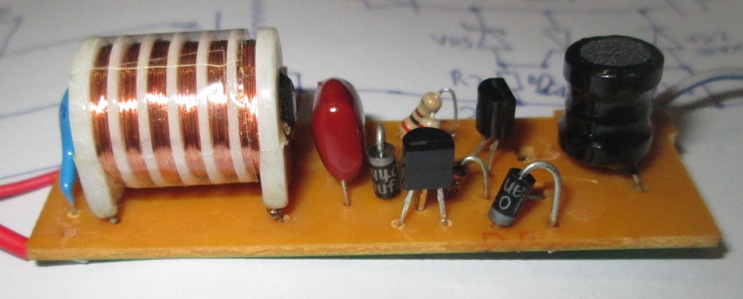

   В данной статье мы подробно рассмотрим схему и конструкцию китайской электрозажигалки для газа.  Схема достаточно проста. Питается от 2-х пальчиковых батареек с напряжением 1,5 вольт, при желании можно использовать один аккумулятор от мобильного телефона, но тогда нельзя включить устройство более 3-х секунд, транзистор может сгореть. Итак, вернемся к самой схеме. Она из себя представляет двухступенчатый преобразователь напряжения. Первый преобразователь собран по схеме однотранзисторного блокинг — генератора. Трансформатор содержит три обмотки, которые имеют прямую связь между собой.

   Рассмотрим принципиальную схему: обмотка на 1 ом содержит 10 витков провода с диаметром 0,4мм. Обмотка 6,8 ом — содержит 68 витков провода с диаметром 0,08 — 0,1 мм.

   Высоковольтная обмотка содержит 400 витков провода с диаметром 0,08 — 0,1 мм. Трансформатор можно мотать на ферритовом стержне от радиоприемника или же на ш-образном трансформаторе от энергосберегающих ламп. Транзистор можно заменить на кт 3107 или помощнее, например кт816. Высоковольтная катушка секционная. Первичная обмотка содержит 10 витков провода с диаметром 0,7 мм. Вторичная обмотка содержит 800 витков провода с диаметром 0,08 — 0,1мм, в каждой секции 80 витков , следовательно секций должно быть 10. Тиристор должен работать на напряжение 400 — 600 вольт.

   Диоды все на 400 вольт. Желательно не отклоняться от номиналов указанных в схеме. При включении устройства на высоковольтной обмотке образуются электрические разряды пилообразной формы. Для человека они не опасны, но с легкостью могут поджечь газ. Именно такая схема использована в стандартных китайских зажигалках для газа.

   Чем больше питание, тем увеличивается всё больше частота разрядов, главное не превышать входное напряжение, об этом говорилось в начале статьи. Вся конструкция зажигалки получается очень компактной и с легкостью помещается в коробок от спичек.





Похожие схемы

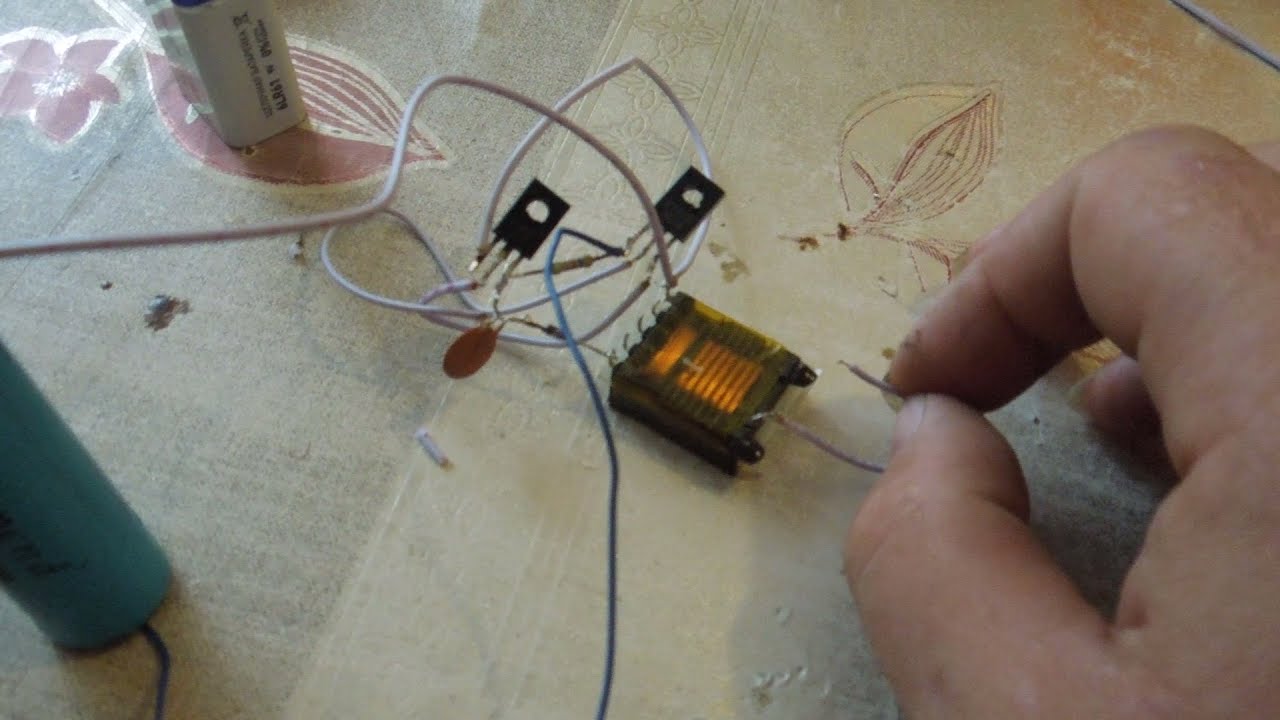

Плазменная электродуговая зажигалка своими руками

Плазменная или электродуговая зажигалка штука довольно полезная, как в доме, так и в гараже или в автомобиле, пригодиться всегда. Поэтому я расскажу, как сделать можно своими руками.

Плазменная зажигалка своими рукамиИтак, в первую очередь, нам понадобиться высоковольтный трансформатор, можно намотать и самому, но я поленился и купил на алиэкспрессе уже готовый, вот такой.высоковольтный трансформаторЭто уже готовый высоковольтный преобразователь со встроенной схемой генератора, на вход подаёте некоторое напряжение, скажем от одного литиевого аккумулятора, а на выходе получаете около семи тысяч вольт может чуть больше.
Блок полностью залит смолой, на алиэкспрессе он стоит пару долларов.около семи тысяч вольтПоскольку зажигалка для личного пользования, корпус хотел сделать красивым и тут мне крупно повезло, нашел корпус от китайской турбо зажигалки, он как раз подходящих размеров.зажигалка для личного пользованияДалее взял плату заряда для одного литиевого аккумулятора,зажигалка для личного пользования построена эта плата на микросхеме ТP 4056, ток заряда около одного ампера. зажигалка для личного пользованияПлата у меня без защиты и на то есть причины, дело в том, что высоковольтный преобразователь потребляет от аккумулятора до четырех ампер тока, а система защиты на таких контроллерах отключает аккумулятор при токах в 3 ампера,потребляет от аккумулятора поэтому рекомендую купить отдельную плату защиты ампер на 5, я же вообще не поставил защиту. Это плохо и губительно для аккумуляторов но пользоваться этой зажигалкой буду редко и подзарядить не забуду, так что сгодится.

Микроразъём usb, который имеется на плате заряда, заменён на более удобный для моих целей.Микроразъём usb Микроразъём usbАккумулятор 18650 к сожалению не влез в корпус, поэтому поставил аккумулятор стандарта 18490, он чуть короче, Аккумулятор 18650ёмкость в моём случае 1200 миллиампер часов.Аккумулятор 18650Аккумулятор и плату заряда дополнительно обмотал тканевой изолентой, во избежание от замыкания с корпусом, он металлический.обмотал тканевой изолентойНа плате заряда имеется два индикаторных светодиода, хотел вывести их, чтобы быть в курсе протекания заряда, но потом, что то поленился и не стал.На плате заряда имеетсяДолго думал насчет выключателя, а в итоге нашел плату от CD дисковода, На плате заряда имеется На плате заряда имеетсяв них рядом с моторчиком стоит весьма интересный выключатель, без фиксации. Подключил таким вот образом.весьма интересный выключательБоялся, что выключатель не сможет коммутировать токи в 4 ампера, но напрасно, всё работает отлично, даже если зажигалку включить на долгое время.
Вот полная схема зажигалки, плата защиты, как ранее уже писал, у меня отсутствует.весьма интересный выключатель
После полной сборки тщательно проверяем правильность подключение всех узлов, а также работу платы заряда, далее начинка помещается в корпус и по идее всё готово, остается только пристроить высоковольтные провода.весьма интересный выключательПоскольку напряжение на проводах довольно высокое, старайтесь расположить их так, чтобы они находились на некотором расстоянии от низковольтных частей зажигалки, а также друг от друга, несмотря на то, что они в изоляции возможен пробой, лучше подстраховаться, чтобы потом не жалеть. расстоянии от низковольтных частей  расстоянии от низковольтных частей В качестве высоковольтных контактов на которых будет образовываться дуга были использованы штифты от сетевой вилки,высоковольтных контактов естественно их пришлось слегка укоротить.высоковольтных контактов высоковольтных контактовПозже сделал для них основание из не фольгированного текстолита и закрепил все это дело эпоксидной смолой.высоковольтных контактовДля того чтобы высоковольтная дуга всегда образовывалась в одной и той же точке, воспользовался не хитрым решением, напаяв небольшие усики, высоковольтных контактовмежду которыми сопротивление воздуха гораздо меньше, чем между основными контактами, а следовательно пробой будет образоваться именно там. сопротивление воздуха гораздВсё готово, теперь можно приступить к испытаниям.
Бумагу воспламеняет легко, пластик тоже. сопротивление воздуха горазд бумага сопротивление воздуха горазд

 сопротивление воздуха гораздпластик

По сравнению с обычными зажигалками наша имеет кучу плюсов, во первых она безотказна в работе, нажали на кнопку пошла дуга, во вторых не боится сильного ветра даже если изо всех сил подуть, то нереально оборвать дугу, в третьих более универсальна и сгодиться для долгих походов. Заряда хватит на очень долгое время, можно заряжать даже от Powerbankа. сопротивление воздуха горазд сопротивление воздуха гораздИз недостатков; это всё же высоковольтный прибор, поэтому будьте осторожны, если коснётесь контакта включенной зажигалки, то получите довольно неприятный удар током и небольшой ожог, не смертельно но раздражает.
Рекомендую предусмотреть в конструкции дополнительный предохранитель во избежание самопроизвольного включения или же приспособить заглушку для основного выключателя.

Автор; АКА КАСЬЯН


Сделай самодельную электрическую зажигалку из нескольких деталей

Как и зажигалки в машине, вы можете сделать свою собственную электрическую зажигалку с помощью всего нескольких инструментов.

Вы снова потеряли зажигалку? Или, может быть, он треснул и вытек бутан в вашей сумке? Возможно, пришло время сделать его побольше и безопаснее. Я бы посоветовал это сделать, потому что у вас может быть зажигалка, для которой не требуется горючая жидкость.

А можно сделать самому.

Подобно зажигалке в автомобиле, вы можете сделать свою собственную электрическую зажигалку с помощью всего нескольких инструментов.В большинстве домов вам даже не нужно ходить в строительный магазин.

Вы начинаете с двух батареек AA. Они будут вашим источником энергии. Вам нужно два, потому что вам нужно достаточно энергии, чтобы создать немного тепла.

Я покажу вам, как сделать электрическую зажигалку максимально прочной, чтобы ее можно было использовать где угодно. Так что склейте батарейки рядом.

Затем конфискуйте батарею 9 В у одной из ваших бытовых приборов. Я надеюсь, что никто не хочет этого обратно, потому что мы собираемся его разобрать.

Звучит весело? Это!

Внешний вид батареи в основном для безопасности. Пластик можно удалить плоскогубцами. Теперь продолжайте разворачивать аккумулятор. Под металлической крышкой вы найдете картон с тонким металлом внутри. Это то, что вам нужно.

Нарежьте его на полоски, длина которых должна доходить от металлической крышки одной батарейки AA до другой.

Как у вас навыки пайки? Аккуратно припаяйте одну полосу к верху, а другую к низу батареек АА. Не создавайте скоплений остатков пайки, которые будут беспокоить вас во время остальной части вашего проекта.

Ели недавно мороженое? Хорошо. Возьмите деревянную палочку для мороженого, проделайте на концах отверстия и протолкните два винта; по одному с каждой стороны.

Единственное, что вам, возможно, придется купить для своей электрической зажигалки своими руками, — это нихромовая проволока. Но вам понадобится всего 20 см. Может, у вашего соседа есть?

Оберните его вокруг узкой трубки так, чтобы в середине провода образовалось несколько спиралей. Теперь соедините концы двух винтов с этим проводом.

Вы видите, как все складывается? Если в школе у ​​вас была наука, она начала возвращаться к вам, верно?

Каким-то образом энергия батареи должна доходить до провода, называемого нитью накала, чтобы создать цепь.Вы делаете это с помощью обычного провода, который проходит между батареями и винтами. Еще раз проверяются ваши навыки пайки. Вы работаете над небольшими компонентами, поэтому не торопитесь.

Но подожди. Вы же не хотите, чтобы цепь вашей самодельной зажигалки была закрыта 24/7, верно? Добавьте небольшой выключатель, доступный в большинстве хобби или хозяйственных магазинов, чтобы вы могли контролировать ток, не ослабляя проводов. И склеиваем все вместе, чтобы провода не натягивались.

По сути, в устройстве используется металлическая нить накала, которая действует как резистор в цепи.Металл нагревается за счет протекающего через него тока, что позволяет мгновенно зажечь материалы.

Да, электрическая зажигалка, которую вы только что построили своими руками, зажигает все!

Готовы произвести впечатление на друзей и сделать свою жизнь немного проще? Для этого и нужна наука, не так ли?

.
