Что такое оптопара JC817. Как устроена оптопара JC817. Каковы основные характеристики оптопары JC817. Где применяется оптопара JC817. Как правильно подключить и использовать оптопару JC817.
Что такое оптопара JC817 и как она устроена
Оптопара JC817 представляет собой оптоэлектронный прибор, состоящий из светодиода и фототранзистора, объединенных в одном корпусе. Светодиод и фототранзистор оптически связаны, но электрически изолированы друг от друга.
Основные компоненты оптопары JC817:
- Инфракрасный светодиод (излучатель)
- Фототранзистор (приемник)
- Прозрачный оптический канал между излучателем и приемником
- Корпус с выводами
Принцип работы оптопары JC817 заключается в следующем:
- На светодиод подается входной сигнал, который преобразуется в световое излучение
- Свет проходит через оптический канал и попадает на базу фототранзистора
- Фототранзистор открывается под действием света и пропускает выходной ток
Таким образом, входной электрический сигнал преобразуется в световой, а затем снова в электрический, но уже гальванически развязанный от входа.
Основные характеристики оптопары JC817
Оптопара JC817 обладает следующими ключевыми параметрами:
- Коэффициент передачи по току (CTR): 50-600% при If=5 мА, Vce=5 В
- Напряжение изоляции: 5000 В (действующее значение)
- Максимальный входной ток светодиода: 60 мА
- Максимальное напряжение коллектор-эмиттер: 80 В
- Максимальный выходной ток: 50 мА
- Время включения/выключения: 3 мкс / 3 мкс
- Диапазон рабочих температур: от -55°C до +110°C
Где применяется оптопара JC817
Благодаря своим характеристикам, оптопара JC817 находит широкое применение в различных областях электроники:
- Гальваническая развязка в источниках питания
- Передача цифровых и аналоговых сигналов между схемами с разными уровнями напряжений
- Устройства защиты от помех и шумов
- Управление силовыми ключами в преобразователях напряжения
- Интерфейсы между микроконтроллерами и периферийными устройствами
- Системы сбора данных и управления
- Промышленная автоматика
Как правильно подключить оптопару JC817
Для корректного использования оптопары JC817 необходимо соблюдать следующие правила подключения:
- Подключите анод светодиода к положительному полюсу входного сигнала через токоограничивающий резистор
- Катод светодиода соедините с общим проводом входной цепи
- Коллектор фототранзистора подключите к положительному напряжению питания через нагрузочный резистор
- Эмиттер фототранзистора соедините с общим проводом выходной цепи
- Выходной сигнал снимайте с коллектора фототранзистора
При выборе номиналов резисторов учитывайте следующее:
- Входной ток светодиода не должен превышать 60 мА
- Выходной ток фототранзистора не должен быть больше 50 мА
- Напряжение коллектор-эмиттер не должно превышать 80 В
Преимущества использования оптопары JC817
Применение оптопары JC817 в электронных схемах дает ряд важных преимуществ:
- Обеспечивает надежную гальваническую развязку между входом и выходом
- Защищает схемы от помех, наводок и перенапряжений
- Позволяет согласовывать цепи с разными уровнями напряжений
- Имеет высокую скорость переключения
- Обладает хорошей линейностью передаточной характеристики
- Работает в широком диапазоне температур
- Компактные размеры и низкая стоимость
Типовые схемы включения оптопары JC817
Рассмотрим несколько базовых схем с использованием оптопары JC817:
1. Схема передачи цифрового сигнала
В этой схеме входной цифровой сигнал передается на выход с гальванической развязкой:
- Вход подключается к светодиоду через резистор 220 Ом
- Выход снимается с коллектора фототранзистора через резистор 1 кОм
- Напряжение питания выходной цепи 5 В
2. Схема управления силовым ключом
Здесь оптопара используется для управления MOSFET-транзистором:
- Вход подается на светодиод через резистор 470 Ом
- Коллектор фототранзистора подключен к затвору MOSFET
- Между затвором и истоком MOSFET стоит резистор 10 кОм
3. Схема аналогового оптрона
Для передачи аналогового сигнала применяется следующее включение:
- Вход подключается к светодиоду через операционный усилитель
- Выход снимается с эмиттера фототранзистора
- Применяется отрицательная обратная связь для линеаризации
Как проверить работоспособность оптопары JC817
Для проверки исправности оптопары JC817 можно выполнить следующие шаги:
- Проверьте целостность светодиода мультиметром в режиме «прозвонки диодов»
- Измерьте сопротивление между коллектором и эмиттером фототранзистора — оно должно быть высоким
- Подайте ток 5-10 мА на светодиод и проверьте, открывается ли фототранзистор
- Измерьте коэффициент передачи по току при разных входных токах
- Проверьте время включения и выключения с помощью осциллографа
Если все параметры в норме, оптопара считается исправной и готовой к использованию.
Альтернативы оптопаре JC817
Существует ряд аналогов, которые могут заменить JC817 в большинстве применений:
- PC817 — наиболее близкий аналог с похожими характеристиками
- 4N25 — классическая оптопара с фототранзистором
- TLP521 — высокоскоростная оптопара от Toshiba
- MOC3021 — оптопара с симисторным выходом для управления нагрузкой переменного тока
- HCPL-2531 — прецизионная линейная оптопара для передачи аналоговых сигналов
При выборе альтернативы важно учитывать конкретные требования схемы по быстродействию, линейности, напряжению изоляции и другим параметрам.
Заключение
Оптопара JC817 является универсальным и надежным компонентом для гальванической развязки в электронных устройствах. Благодаря простоте применения, хорошим характеристикам и доступности, она широко используется как в бытовой, так и в промышленной электронике. Правильное понимание принципов работы и особенностей применения оптопары JC817 позволяет создавать эффективные и безопасные схемы с гальванической изоляцией.
Jc817 оптопара схема
Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить. Фильтр по поставщику: Торговая Гарантия.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:

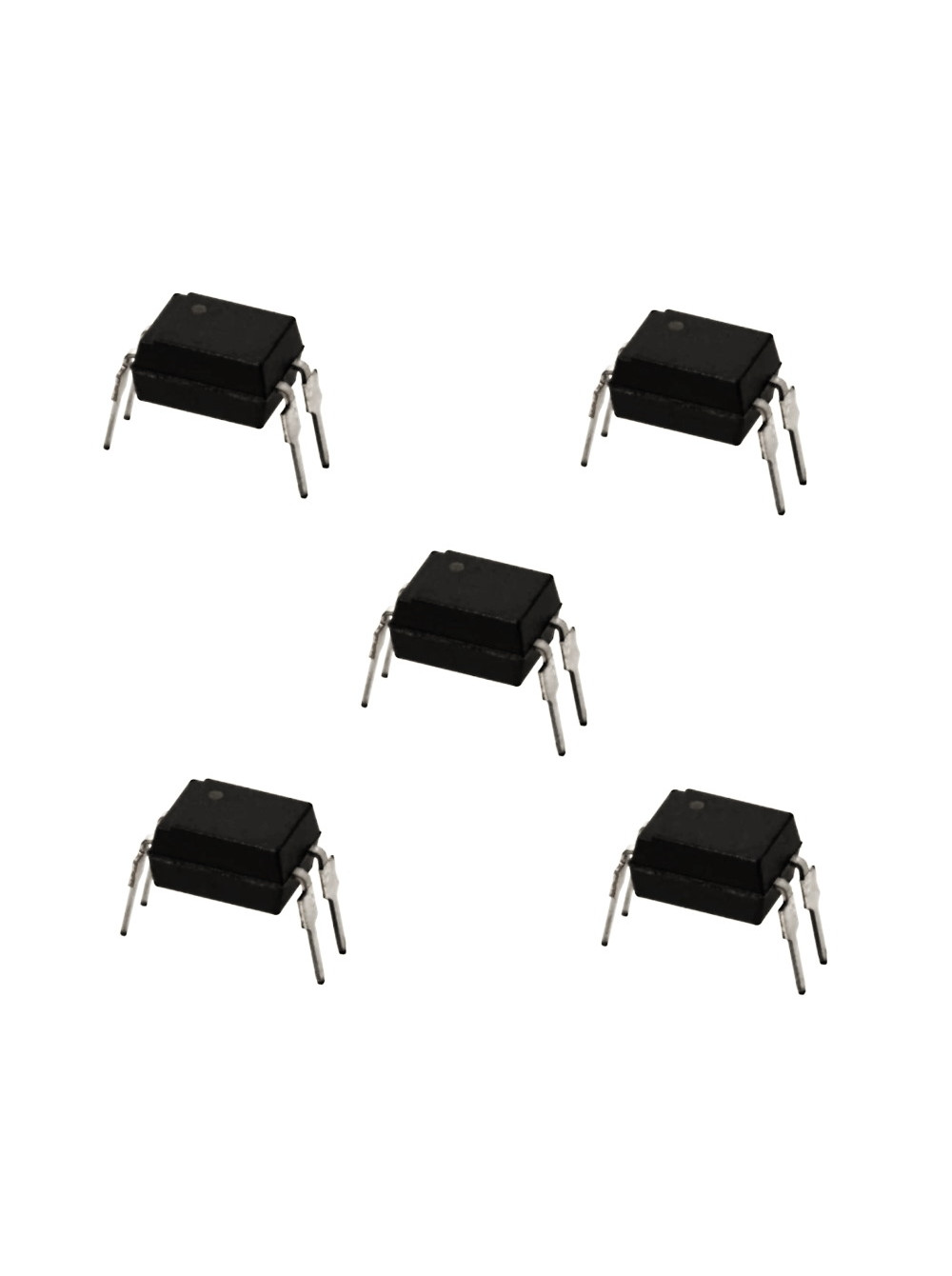

- 1 шт./лот PC817 PC817C EL817 JC817 DIP-4 оптрон в наличии на складе
- Оптрон PC817 схема включения, характеристики
- Easyelectronics.ru
- Оптопара JC817 SMD
- Как проверить оптрон?
- PC817 PC817C EL817 JC817 DIP-4 Оптрон
- PC817 PC817C EL817 JC817 DIP-4 Оптрон
- Оптопара PC817
- PC817 PC817C EL817 JC817 DIP-4 оптрон 20 шт.
/лот—YUXINYUAN
/лот—YUXINYUANПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить и как работает оптрон.
1 шт./лот PC817 PC817C EL817 JC817 DIP-4 оптрон в наличии на складе
Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить. Фильтр по поставщику: Торговая Гарантия. Shenzhen Goldensun Electronics Technology Limited. Отправить сообщение. Hubei Kento Electronic Stock Corporation. Shenzhen Jeking Electronic Corp. Shenzhen Kimxm Electronics Co. JC dip-оптрон новый оригинальный. Shenzhen Kingsunmicro Tech Co. Shenzhen Sacoh Electronic Co. Shenzhen Shengyu Electronic Co. Анод фотомуфта микросхема электронный компонент Jc Kento.
Shenzhen Sif Technology Co. Китайский оптовых компаний JC анод оптовая продажа.
Shenzhen Cico Technology Ltd. Shenzhen Weitaixu Capacitor Co. Shenzhen Million Sunshine Technology Co. Анод из JC DIP4 анод оригинальной аутентичной Аналоговый ток вход оптрон привод CmM JcC. В Китае новый инновационный продукт JC анод Китай. Высокая линейность аналоговый optocouplers транзисторный выход Jc Shenzhen Ruishengweiye Electronic Co.
Tlp Smd Pgb Sop4 оптический изолятор транзистор оптрон Tlpgb. TLPE диск Оптрон. Shenzhen Jiaxinjie Technology Co. Лучшая цена для оригинальных качественных транзисторов IRF через отверстие до Shenzhen Ronghai Electronics Co. Новый транзистор GBJ в наличии. Shenzhen Dalin Tianyi Electronic Co. Shenzhen Shouchuangxinsheng Electronic Technology Co.
Prev 1 2 3 Следующий. О продукте и поставщиках: Alibaba. Доступно 40 поставщиков, которые предлагают оптопара jc, в основном из региона East Asia. Интегральные схемы Статус поставщика.
Domestic Market South America Mid East North America Eastern Europe 9. Southeast Asia 9. South Asia 8. Eastern Asia 7.
Southern Europe 6. Central America 3. Western Europe 2. Northern Europe 2. Итого выручка за прошлый год. Сертификация менеджмента. ISO BRC 1. Вас также заинтересуют нью-ic jc электронный jc наличии оригинальный ic jc jc kento что это jc kento jc оптроны optocoupler jc jc kento цоколквка jc что это оптрон jc jc kento.
Оптрон PC817 схема включения, характеристики
Войти через. Гарантия возврата денег Возврат за 15 дней. Маленький Прибыль, но быстрый оборот гарантированного качества, если вам нужно больше, пожалуйста, свяжитесь с нами, мы отрегулируем цену, чтобы обслуживать вас лучше. Советы покупателям 1: сначала убедитесь, что ваш адрес верный 2: перед подписанием посылки, пожалуйста, проверьте, что посылка заполнена продуктом.
Клиент Услуги политики Мы более чем рады ответить на любые вопросы, которые у вас есть, пожалуйста, свяжитесь с нами, и мы сделаем все возможное, чтобы как можно быстрее вернуть вам. Сфера деятельности: Авто IC, цифровая аналоговая схема, одночиповый микрокомпьютер, фотоэлектрическая муфта, хранение, трехклеммный регулятор напряжения, SCR, эффект поля, Шоттки, реле, резисторы конденсаторы, Световая трубка, разъемы, и другие услуги поддержки! Доставка по всему миру.
Схема Задача — добавить оптопару, либо вместо св. диода, либо зарядках под «донары» стоят > C, JC (выход all-audio.proор.).
Easyelectronics.ru
Описание товара. Опторазъем JC Шаг подачи 2,54 мм. Информация о продукте. Актуальный тип погружения. Деталь пакета. Руководство по отправке. Об условиях отгрузки:.
Оптопара JC817 SMD
Сейчас этот форум просматривают: Google [Bot]. Предыдущее посещение: менее минуты назад Текущее время: 12 окт , Крупнейший производитель печатных плат и прототипов. Более клиентов и свыше заказов в день!
Профиль Написать сообщение.
Вот собственно.
Как проверить оптрон?
Доставка Окт 25 и Ноя Основная продукция включает в себя все виды зарядных устройств, автомобильное зарядное устройство, адаптер переменного тока, импульсный источник питания, светодиодный источник питания, мобильный источник питания, AC-DC DC-DC источник питания. Мы предоставляем не только компоненты, мы также предоставляем первоклассную техническую поддержку и программные продукты, ваше удовлетворение является нашей высшей целью. Оптовая пластиковые держатели. Связанные ключевые слова доска fpc толщина доски звезда мазда сервокодер металлический гусеничный ведомая доска электродвигатель для вентилятора проволочные обмотки o уплотнительные кольца 12 электродвигателей постоянного тока. Купить сейчас.
PC817 PC817C EL817 JC817 DIP-4 Оптрон
Q2 — корпус как у КТБМ, разрушен, из надписей остались читаемыми только две последние цифры маркировки — На данный момент понятно что Q1 под замену, ни один его вывод на любой другой вывод не звонится.
Вроде бы он NPN, низкочастотный, но нет понимания какой транзистор конкретно в такой схеме можно поставить вместо него. Или проще его выкинуть? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.
Оптопара PC принцип работы и очень простая проверка. двух частей схемы — например с высоким напряжением и с низким.
PC817 PC817C EL817 JC817 DIP-4 Оптрон
Войти или зарегистрироваться. Рус Укр Рус. Товаров: 0 0. Авто-Мото Автозапчасти Вентиляционная Система.
Оптопара PC817
Треск в блоке питания ПК Здравствуйте гении элетроники проблема пятый день, слышна какая то рябь от блока питания, такая Жидкость в блоке питания ноутбука товарищи, имеется блок питания от ноута тошиба 19в Зачем этот трансформатор? Замена вентилятора в блоке питания для системника Приветствую.
Сфера ведения бизнеса: автоматический IC, цифровой до аналоговой цепи, один микроскоп, фотоэлектрическая муфта, хранение, трехклеммный регулятор напряжения, SCR, эффект поля, schottky, реле, резисторы конденсаторов, световые трубки, разъемы и другие-остановочные вспомогательные услуги! Доставка по всему миру.
PC817 PC817C EL817 JC817 DIP-4 оптрон 20 шт./лот—YUXINYUAN
В поисках a Интегральные схемы? Вам нужно рассмотреть многие аспекты, прежде чем принять решение о покупке Активные компоненты Интегральные схемы. Некоторые аспекты по линиям тип, модель, качество и цену рассматриваются много нас , прежде чем принять решение о покупке Активные компоненты. Вы заинтересованы в том, чтобы иметь это? Купите лучший Активные компоненты сейчас.
Состоит оптрон из двух основных частей фотоизлучателя и фотоприемника заключенных в общий корпус. Это устройство применяется для гальванической развязки блоков, между которыми существует большая разница потенциалов и т. Взять и просто проверить оптрон мультиметром не получиться.
JC817 Datasheet PDF — Фототранзистор — 4Pin DIP
Опубликовано от Pinout
Номер детали: JC817
Функция: ФОТОТРАНЗИСТОР, ФОТОРАЗВЯЗКА
Упаковка: DIP 4-контактный тип
Производители: Y.LIN ELECTRONICS
Описание
Каждое из устройств серии JC817 состоит из инфракрасных диодов, оптически связанных с фототранзисторным детектором. Они упакованы в 4-контактный DIP-корпус и доступны
с широким шагом выводов и опцией SMD.
Фототранзистор — это тип транзистора, который чувствителен к свету и используется в качестве светочувствительного переключателя. Он состоит из светочувствительного материала, такого как фотодиод или фотозатвор, который окружен транзистором, усиливающим электрический сигнал, генерируемый светочувствительным материалом. Фототранзистор можно использовать для определения уровня освещенности и изменения его интенсивности, что делает его полезным компонентом в широком спектре приложений, включая оптическую связь, обнаружение света и определение дальности (LIDAR) и оптические сенсорные экраны.
Фототранзисторы также широко используются в камерах, где они используются для определения уровня освещенности и соответствующей настройки параметров экспозиции камеры.
Распиновка
Характеристики
• Коэффициент передачи по току (CTR: 50~600% при IF=5 мА, VCE=5 В)
• Высокое напряжение изоляции между входом и выходом • (Viso=5000 В ср.кв.)
27
2727
Путь утечки >7,62 мм
• Рабочая температура до +110°C
• Компактный небольшой корпус
• Не содержит свинца и соответствует требованиям RoHS.
Применение:
1. Программируемые контроллеры
2. Системные устройства, измерительные приборы
3. Телекоммуникационное оборудование
4. Бытовая техника, такая как тепловентиляторы
JC817 Лист данных PDF
