Что такое твердотельное реле и как оно работает

Твердотельное реле (ТТР) — это электронное устройство, которое выполняет функции обычного электромеханического реле, но без движущихся частей. Принцип его работы основан на использовании полупроводниковых элементов.

Основные компоненты твердотельного реле:

• Входная цепь управления
• Оптическая развязка
• Выходная силовая цепь на основе полупроводников
• Цепи защиты и охлаждения

При подаче управляющего сигнала на вход, происходит активация оптопары, которая в свою очередь открывает силовые полупроводниковые элементы в выходной цепи. Это обеспечивает коммутацию нагрузки без механического контакта.

Основные виды твердотельных реле

Твердотельные реле различаются по следующим параметрам:

По типу коммутируемого тока:

• Для переменного тока (на основе симисторов или тиристоров)
• Для постоянного тока (на основе MOSFET-транзисторов)

По способу коммутации переменного тока:

• С коммутацией при переходе через ноль
• С мгновенной коммутацией
• С фазовым управлением

По количеству фаз:

• Однофазные
• Трехфазные

Преимущества твердотельных реле

Твердотельные реле имеют ряд существенных преимуществ перед электромеханическими:

• Отсутствие движущихся частей и механического износа
• Бесшумность работы
• Высокое быстродействие (время срабатывания менее 1 мс)
• Отсутствие дребезга контактов
• Устойчивость к вибрациям и ударам
• Возможность частых переключений
• Отсутствие электромагнитных помех при коммутации

Недостатки твердотельных реле

Однако у ТТР есть и некоторые недостатки:

• Более высокая стоимость по сравнению с электромеханическими реле
• Наличие падения напряжения в открытом состоянии
• Необходимость охлаждения при больших токах нагрузки
• Чувствительность к перенапряжениям
• Возможность ложных срабатываний от помех

Области применения твердотельных реле

Благодаря своим преимуществам, ТТР широко используются в следующих областях:

• Управление нагревательными элементами
• Коммутация мощных осветительных приборов
• Управление электродвигателями
• Автоматизация производственных процессов
• Системы «умный дом»
• Медицинское оборудование
• Телекоммуникационные системы

Как выбрать твердотельное реле

При выборе твердотельного реле необходимо учитывать следующие параметры:

• Тип коммутируемого тока (переменный/постоянный)
• Максимальное напряжение коммутации
• Максимальный ток нагрузки
• Управляющее напряжение
• Способ коммутации (для переменного тока)
• Необходимость охлаждения

Правильный выбор ТТР обеспечит надежную и долговечную работу вашего оборудования.

Схема подключения твердотельного реле

Подключение твердотельного реле осуществляется следующим образом:

1. Входные контакты подключаются к цепи управления (обычно это низковольтный источник постоянного тока)
2. Выходные силовые контакты включаются последовательно с нагрузкой
3. При необходимости устанавливается радиатор охлаждения
4. Для защиты от перенапряжений параллельно выходу рекомендуется устанавливать варистор

Важно соблюдать полярность при подключении управляющего напряжения и не превышать максимально допустимые значения тока и напряжения для конкретной модели ТТР.

Сравнение твердотельных и электромеханических реле

Чтобы лучше понять особенности твердотельных реле, сравним их с традиционными электромеханическими:

Параметр	Твердотельное реле	Электромеханическое реле
Принцип работы	Электронный (полупроводники)	Электромагнитный (подвижные контакты)
Скорость срабатывания	Менее 1 мс	5-15 мс
Износ	Отсутствует	Механический износ контактов
Шум при работе	Отсутствует	Присутствует (щелчки)
Помехи при коммутации	Минимальные	Значительные
Стоимость	Высокая	Низкая

Как видно из сравнения, твердотельные реле имеют ряд существенных преимуществ, особенно в приложениях, требующих высокого быстродействия и надежности.

Техника безопасности при работе с твердотельными реле

При работе с твердотельными реле необходимо соблюдать следующие меры безопасности:

• Не превышать максимально допустимые значения тока и напряжения
• Обеспечивать достаточное охлаждение при работе с большими токами
• Использовать защитные устройства от перенапряжений (варисторы)
• Не прикасаться к токоведущим частям во время работы
• Производить монтаж и демонтаж только при отключенном питании

Соблюдение этих простых правил обеспечит безопасную эксплуатацию твердотельных реле и продлит срок их службы.

Заключение

Твердотельные реле представляют собой современную альтернативу электромеханическим реле, обладающую рядом важных преимуществ. Несмотря на более высокую стоимость, их применение оправдано в системах, требующих высокой надежности, быстродействия и долговечности. С развитием технологий можно ожидать дальнейшего снижения стоимости ТТР и расширения сфер их применения.

Практическое применение и схемы подключения твердотельного реле

Содержание

Часто задаваемые вопросы

1. Как защитить реле от скачков тока и напряжения в аварийных ситуациях?

В первую очередь устанавливайте изделия, которое соответствует по техническим параметрам цепи, в которой производится коммутация. При коротком замыкании большинство реле выдерживают повышенную нагрузку до 10 мс, в этом случае рекомендуется ставить полупроводниковые предохранители, которые отключают цепь за 2 мс. И реле и предохранители стоят не дешево, но защита дорогостоящего оборудования вполне оправдывает затраты.

1. Какое пиковое напряжение реле надо выбрать в цепях 220В?

Реле через которое коммутируются цепи с переменным напряжением в 220В рекомендуется выбирать с 9 классом по напряжению, оно выдерживает пиковые скачки до 900В.

1. Подключение УЗИП к однофазной, трехфазной сети, в щитке (схема)
2. Указательное реле (область применения, виды, подключение)
3. Как правильно подключить фотореле для уличного освещения
4. Как подключить диммер вместо выключателя
5. Переходная муфта (установка)

Твердотельные реле не зря вытесняют с рынка обычные пускатели и контакторы. Эти полупроводниковые приборы обладают множеством преимуществ перед электромеханическими аналогами, которые заставляют потребителей останавливать выбор именно на них.

Реле для микросхем имеет компактные размеры и сильно ограничены по максимально пропускаемому току. Крепятся они преимущественно путем припаивания специальных ножек

К таким достоинствам относят:

1. Низкое потребление электроэнергии (на 90% меньше).
2. Компактные габариты, позволяющие монтировать устройства в ограниченном пространстве.
3. Высокая скорость запуска и отключения
4. Пониженная шумность работы, отсутствуют характерные для электромеханического реле щелчки.
5. Не предполагается техническое обслуживание.
6. Длительный срок службы благодаря ресурсу в сотни миллионов срабатываний.
7. Благодаря широким возможностям по модификации электронных узлов, ТТР имеют расширенные сферы применения.
8. Отсутствие электромагнитных помех при срабатывании.
9. Исключается порча контактов вследствие их механического удара.
10. Отсутствие прямого физического контакта между цепями управления и коммутации.
11. Возможность регулирования нагрузки.
12. Наличие в импульсных ТТР автоматических цепей, защищающих от перегрузок.
13. Возможность использования во взрывоопасных средах.

Указанных преимуществ твердотельных реле не всегда достаточно для нормальной работы оборудования. Именно поэтому они ещё не полностью вытеснили электромеханические контакторы.

Для стабильной работы мощных твердотельных реле важен эффективный отвод тепла, потому что при повышенных температурах резко искажается напряжение нагрузки (+)

ТТР имеют и недостатки, которые не позволяют им использоваться во многих случаях.

К минусам относят:

1. Невозможность работы большинства устройств с напряжениями свыше 0,5 кВ.
2. Высокая стоимость.
3. Чувствительность к высоким токам, особенно в пусковых цепях электродвигателей.
4. Ограничения по использованию в условиях повышенной влажности.
5. Критическое снижение рабочих характеристик при температурах ниже 30°С мороза и выше 70°С тепла.
6. Компактный корпус приводит к избыточному нагреву устройства при стабильно высоких нагрузках, что требует применения специальных устройств пассивного или активного охлаждения.
7. Возможность расплавления устройства от нагрева при коротком замыкании.
8. Микротоки в закрытом состоянии реле могут быть критическими для работы оборудования. Например, подключенные в сеть люминесцентные лампы могут периодически вспыхивать.

Таким образом, твердотельные реле имеют определенные сферы применения. В цепях высоковольтного промышленного оборудования их использование резко ограничено из-за несовершенных физических свойств полупроводниковых материалов.

Однако в бытовой технике и автомобильной промышленности ТТР занимают прочные позиции за счет своих положительных свойств.

Это интересно: Перегорают галогеновые лампочки в люстре: в чем причина?

Рекомендации по выбору

В связи с электрическими потерями на силовых полупроводниковых элементах твердотельные реле нагреваются при коммутации нагрузки. Это накладывает ограничение на величину коммутируемого тока. Температура 40 градусов Цельсия не вызывает ухудшения рабочих параметров устройства. Однако нагрев выше 60С сильно снижает допусимую величину коммутируемого тока. Реле в этом случае может перейти в неуправляемый режим работы и выйти из строя.

Поэтому, при длительной работе реле в номинальных, и особенно, «тяжелых» режимах (при длительной коммутации токов свыше 5 А) требуется применение радиаторов. При повышенных нагрузках, например, в случае нагрузки «индуктивного» характера (соленоиды, электромагниты и т.п.), рекомендуется выбирать устройства с большим запасом по току – в 2-4 раза, а в случае управления асинхронным электродвигателем необходим 6-10 кратный запас по току.

При работе с большинством типов нагрузок включение реле сопровождается скачком тока различной длительности и амплитуды, величину которого необходимо учитывать при выборе:

• чисто активные (нагреватели) нагрузки дают минимально возможные скачки тока, которые практически устраняются при использовании реле с переключением в «0»;
• лампы накаливания, галогенные лампы при включении пропускают ток в 7…12 раз больше номинального;
• флуоресцентные лампы в течение первых секунд (до 10 с) дают кратковременные скачки тока, в 5…10 раз превышающие номинальный ток;
• ртутные лампы дают тройную перегрузку по току в течение первых 3-5 мин. ;
• обмотки электромагнитных реле переменного тока: ток в 3…10 раз больше номинального в течение 1-2 периодов;
• обмотки соленоидов: ток в 10…20 раз больше номинального в течение 0,05 – 0,1 с;
• электродвигатели: ток в 5…10 раз больше номинального в течение 0,2 – 0,5 с;
• высокоиндуктивные нагрузки с насыщающимися сердечниками (трансформаторы на холостом ходу) при включении в фазе нуля напряжения: ток в 20…40 раз больше номинального в течение 0,05 – 0,2 с;
• емкостные нагрузки при включении в фазе, близкой к 90°: ток в 20…40 раз больше номинального в течение времени от десятков микросекунд до десятков миллисекунд.

Будет интересно Как используется фотореле для уличного освещения?

Способность выдерживать токовые перегрузки характеризуются величиной «ударного тока». Это – амплитуда одиночного импульса заданной длительности (обычно 10 мс). Для реле постоянного тока эта величина обычно в 2 – 3 раза превосходит значение максимально допустимого постоянного тока, для тиристорных реле это соотношение около 10. Для токовых перегрузок произвольной длительности можно исходить из эмпирической зависимости: увеличение длительности перегрузки на порядок ведет к уменьшению допустимой амплитуды тока. Расчет максимальной нагрузки представлен в таблице ниже.

Таблица расчета максимальной нагрузки для твердотелого реле.

Выбор номинального тока для конкретной нагрузки должен заключаться в соотношении между запасом по номинальному току реле и введением дополнительных мер по уменьшению пусковых токов (токоограничивающие резисторы, реакторы и т.д.).

Для повышения устойчивости устройства к импульсным помехам параллельно коммутирующим контактам ставится внешняя цепь, состоящая из последовательно включенных резистора и емкости (RC-цепь). Для более полной защиты от источника перегрузки по напряжению со стороны нагрузки необходимо включить защитные варисторы параллельно каждой фазе твердотельного реле.

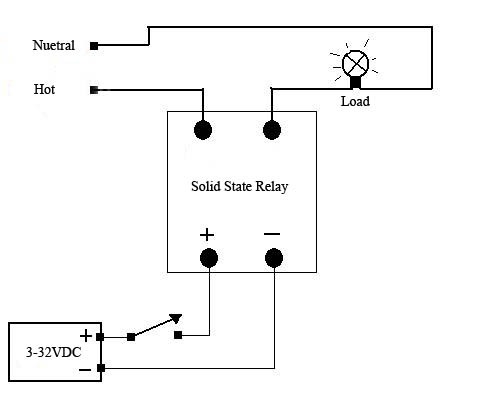

Схема подключения твердотельного реле.

При коммутации индуктивной нагрузки использование защитных варисторов обязательно. Выбор необходимого наминала варистора зависит от величины напряжения питающего нагрузку, и расчитывается по формуле: Uваристора = (1,6…1,9)хUнагрузки.

Тип варистора определяется на основе конкретных характеристик работы устройства. Наиболее популярными отечественными варисторами являются серии: СН2-1, СН2-2, ВР-1, ВР-2. Твердотельное реле обеспечивает хорошую гальваническую изоляцию входных и выходных цепей, а также токоведущих цепей от элементов конструкции прибора, поэтому дополнительных мер изоляции цепей не требуется.

Для изготовления твердотельного реле можно использовать цепочки, состоящие из схемы управления и симистора. Чтобы улучшить процесс отвода тепла, следует использовать термопасту, разместив ее на всей площади контакта алюминиевого основания и полупроводникового элемента. Это связано с тем, что твердотельные реле переключения переменного тока используют SCR и триак в качестве выходного переключающего устройства, которое продолжает проводить после удаления входного сигнала до тех пор, пока переменный ток, протекающий через устройство, не опустится ниже своего порогового значения или не сохранит значение тока. Подходит для управления резистивной, емкостной и индуктивной нагрузкой.
В данном случае необходимо подобрать источник с мощностью достаточной для включения всей группы реле.
Но если токи высокие, будет происходить сильный нагрев элементов.
Прежде чем пытаться изготовить твердотельное реле самостоятельно, логично ознакомиться с базовой конструкцией подобных устройств, понять принцип их функционирования. Схема для подключения реле Все полупроводниковые устройства такого рода поделены на участки, среди которых: входная часть, оптическая развязка, триггер, а также цепи переключения и защиты.
При этом пиковые кратковременные значения тока могут достигать величины А.
Переключение происходит с высокой скоростью. Заливка компаундом Преимущества и недостатки В отличие от других типов реле, твердотельное лишено подвижных контактов.
Выходная цепь большинства стандартных твердотельных реле сконфигурирована для выполнения только одного типа переключающего действия, дающего эквивалент нормально разомкнутого однополюсного однополюсного SPST-NO режима работы электромеханического реле. Опто-триачный изолятор MOC имеет те же характеристики, но со встроенным обнаружением пересечения нуля, позволяющим нагрузке получать полную мощность без больших пусковых токов при переключении индуктивных нагрузок.
лекция 357 Твердотельное реле

Виды устройств

Для корректной работы твердотельного реле при маленьких токах нагрузки соизмеримых с током утечки необходимо устанавливать шунтирующее сопротивление параллельно нагрузке. В соотношении с методом коммукации выделяют: устройства, выполняющие нагрузки емкостного типа, редуктивного типа, слабой индукции; реле со случайным или мгновенным включением, используются в том случае, когда требуется мгновенное срабатывание; реле с наличием фазового управления, позволяют производить настройку нагревательных элементов, ламп накаливания.

Остальное наглядно демонстрирует схема: Схема включения твердотельного реле Характеристики Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели. А теперь давайте рассмотрим более детально процесс изготовления устройства.

Параметры мощности — от 3 до 32 Вт.

Обобщённая схема ТТР, наглядно показывающая, каким образом функционирует электронный прибор: 1 — источник напряжения управления; 2 — оптопара внутри корпуса реле; 3 — источник тока нагрузки; 4 — нагрузка Проходящий через фотодиод ток приходит на управляющий электрод ключевого транзистора или тиристора. Чтобы избежать возникновения перенапряжений при использовании реле, следует обязательно приобрести варистор или предохранитель быстрого действия. Выбор и покупка твердотельного реле Чтобы купить твердотельное реле, следует обратиться в специализированный магазин электроники, в котором опытные специалисты помогут подобрать устройство, в соотношении с необходимой мощностью.

Характеристики твердотельного реле

Сначала давайте рассмотрим входные характеристики оптоизолятора MOC доступны другие опто-триаки. В устройствах которые работают при переменном токе это тиристор или симистор, а для приборов с постоянным током — транзистор. От типа и особенностей развязки зависят общие конечные характеристики прибора и особенности его работы.

Отличия несущественные, на работу не влияют никак. Высокий уровень быстродействия позволяет избежать дребезга контактов во время работы устройства.

Комментарии

Таким образом, при использовании ТТР следует обращать внимание на характеристики переключаемых напряжений. Такие схемы отличаются высокой сложностью и лучше купить готовый прибор. Остальное наглядно демонстрирует схема: Схема включения твердотельного реле Характеристики Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели

Например, во время эксплуатации мощных устройств возникает необходимость в применении дополнительного элемента для отвода тепловой энергии

Остальное наглядно демонстрирует схема: Схема включения твердотельного реле Характеристики Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели. Например, во время эксплуатации мощных устройств возникает необходимость в применении дополнительного элемента для отвода тепловой энергии.

Проверим это на практике, допустим вы столкнулись с таким изделием как на рисунке ниже, и хотите узнать, что оно собой представляет. Охлаждение Еще одним немаловажным фактором для надежной работы твердотельных реле является его рабочая температура. В его конструкции имеются силовые ключи на симисторах, тиристорах или транзисторах.
Твёрдотельное реле. Что это такое и как работает? Испытание на практике

Твердотельное реле своими руками: рекомендации по подбору деталей и монтаж корпуса

• F1 — предохранитель на 100 мА.
• S1 — любой маломощный переключатель.
• C1 — конденсатор 0.063 мкФ 630 Вольт.
• C2 — 10–100 мкФ 25 Вольт.
• C3 — 2.7 нФ 50 Вольт.
• C4 — 0.047 мкФ 630 Вольт.
• R1 — 470 кОм 0.25 Ватт.
• R2 — 100 Ом 0.25 Ватт.
• R3 — 330 Ом 0.5 Ватт.
• R4 — 470 Ом 2 Ватта.
• R5 — 47 Ом 5 Ватт.
• R6 — 470 кОм 0.25 Ватт.
• R7 — варистор TVR12471, или подобный.
• R8 — нагрузка.
• D1 — любой диодный мост на напряжение не менее 600 Вольт, или собрать из четырёх отдельных диодов, например, 1N4007.
• D2 — стабилитрон на 6.2 Вольта.
• D3 — диод 1N4007.
• T1 — симистор ВТ138-800.
• LED1 — любой сигнальный светодиод.

Учитывая конструкционную особенность прибора (монолит), схема собирается не на текстолитовой плате, как это принято, а навесным монтажом.

Вот такой выглядит самодельная конструкция твердотельного реле. Сделать нечто подобное несложно. Нужны лишь базовые навыки электронщика и электрика. Материальные затраты небольшие

Схемотехнических решений в этом направлении можно отыскать множество. Конкретный вариант зависит от требуемой коммутируемой мощности и прочих параметров.

Перечень элементов простой схемы для практического освоения и построения твердотельного реле своими руками следующий:

1. Оптопара типа МОС3083.
2. Симистор типа ВТ139-800.
3. Транзистор серии КТ209.
4. Резисторы, стабилитрон, светодиод.

Благодаря использованию оптопары МОС3083 в схеме формирования сигнала управления величина входного напряжения может изменяться от 5 до 24 вольт.

А за счёт цепочки, состоящей из стабилитрона и ограничительного резистора, снижен до минимально возможного ток, проходящий через контрольный светодиод. Такое решение обеспечивает долгий срок службы контрольного светодиода.

Проверка работоспособности твердотельного реле с помощью измерительного прибора. Если на вход устройства подано управляющее напряжение, переход симистора должен быть открыт

Режим измерений тестера нужно выставить на «мОм» и подать питание (5-24В) на схему генерации напряжения управления. Если всё работает правильно, тестер должен показать разницу сопротивлений от «мОм» до «кОм».

Под основание корпуса будущего твердотельного реле потребуется пластина из алюминия толщиной 3-5 мм. Размеры пластины некритичны, но должны соответствовать условиям эффективного отвода тепла от симистора при нагреве этого электронного элемента.

Читать далее: Монтаж септика Топас своими руками

Каркас под заливку корпуса будущего прибора. Делается из картонной полосы или других подходящих материалов. На алюминиевой подложке закрепляется универсальным клеем

На следующем этапе подготовленная пластина оснащается «опалубкой» — по периметру приклеивается бордюр из плотного картона или пластика. Должен получиться своеобразный короб, который в дальнейшем будет залит эпоксидной смолой.

Внутрь созданного короба помещается собранная «навесом» электронная схема твердотельного реле. На поверхность алюминиевой пластины укладывается только симистор.

Закрепление симистора на алюминиевой подложке. Главное условие – этот электронный компонент необходимо плотно прижать к металлическому основанию. Только так обеспечивается качественный теплоотвод и надёжность работы

Никакие другие детали и проводники схемы не должны касаться алюминиевой подложки. Симистор прикладывается к алюминию той частью корпуса, которая рассчитана под установку на радиатор.

Следует использовать теплопроводящую пасту на площади соприкосновения корпуса симистора и алюминиевой подложки. Некоторые марки симисторов с неизолированным анодом обязательно требуется ставить через слюдяную прокладку.

Вариант крепления симистора к подложке при помощи клёпки. С обратной стороны клёпка расплющивается заподлицо с поверхностью подложки

Симистор нужно плотно прижать к основанию каким-то грузом и залить по периметру эпоксидным клеем либо закрепить каким-то образом без нарушения глади обратной стороны подложки (например, заклёпкой).

Устройство твердотельного реле

Современные твердотельные реле (SSR) представляют собой модульные полупроводниковые устройства, которые являются переключателями мощности.

Основные единицы работы этих устройств представлены симисторами, тиристорами или транзисторами. ТТР не имеют движущихся частей, что отличает их от электромеханических реле.

Размер твердотельного реле сильно зависит от максимальной нагрузочной способности и способности рассеивать тепло за счет теплопередачи и конвекции (+)

Внутренняя структура этих устройств может сильно различаться в зависимости от типа управляемой нагрузки и электрической схемы.

К простейшим твердотельным реле относятся следующие группы:

• коммутационный узел;
• защитные цепи;
• оптическая изоляция (гальваническая;
• узел ввода с предохранителями;
• цепь активации;
• загрузить выходной узел.

Узел входа SSR представляет собой первичную цепь с последовательным резистором. В эту схему может быть дополнительно встроен предохранитель. Задача входного узла – принять управляющий сигнал и передать команду на переключатели нагрузки.

При переменном токе используется гальваническая развязка для разделения цепей управления и главных цепей. Принцип работы реле во многом зависит от его устройства. Схема триггера, отвечающая за обработку входного сигнала, может быть включена в блок оптической развязки или размещена отдельно.

Блок защиты предотвращает возникновение перегрузок и ошибок, потому что в случае выхода из строя устройства подключенное оборудование также может выйти из строя.

Основное назначение твердотельных реле – замыкание / размыкание электрической сети при помощи слабого управляющего сигнала. В отличие от своих электромеханических аналогов они имеют более компактную форму и не издают характерных щелчков при работе.

Описание

В отличие от электромеханических реле (EMR), которые используют катушки, магнитные поля, пружины и механические контакты для управления и переключения питания, твердотельное реле или SSR не имеет движущихся частей, но вместо этого использует электрические и оптические свойства полупроводниковых полупроводников, выполняет его вход в функции изоляции и переключения выхода.

Как и обычные электромеханические реле, твердотельные реле обеспечивают полную электрическую изоляцию между их входными и выходными контактами, а его выход действует как обычный электрический переключатель в том смысле, что он имеет очень высокое, почти бесконечное сопротивление в непроводящем (разомкнутом) и очень низком сопротивлении при проведении. Твердотельные реле могут быть предназначены для переключения как переменного, так и постоянного тока с помощью SCR, триак или переключающего транзисторного выхода вместо обычных механических нормально разомкнутых контактов. Купить твердотельное реле на Алиэкспресс:

В то время как твердотельное реле и электромеханическое реле в основном схожи в том, что их низковольтный вход электрически изолирован от выхода, который переключает и контролирует нагрузку, электромеханические реле имеют ограниченный жизненный цикл контакта, могут занимать много места и имеют более низкие скорости переключения, особенно большие силовые реле и контакторы. Твердотельные реле не имеют таких ограничений.

Таким образом, основные преимущества твердотельных реле по сравнению с обычными электромеханическими реле состоят в том, что у них нет движущихся частей, изнашиваемых, и, следовательно, нет проблем с отскоком контактов, они могут переключать «ВКЛ» и «ВЫКЛ» гораздо быстрее, чем механические реле может двигаться, а также включаться при нулевом напряжении и отключаться при нулевом токе, что устраняет электрические помехи и переходные процессы.

Полупроводниковые реле можно купить в стандартных готовых комплектах, от нескольких вольт или ампер до многих сотен вольт и ампер выходной коммутационной способности. Однако твердотельные реле с очень высоким номинальным током (плюс 150 А) все еще слишком дороги для покупки из-за их требований к силовым полупроводникам и теплоотдаче, и, как таковые, все еще используются более дешевые электромеханические контакторы.

Подобно электромеханическому реле, небольшое входное напряжение, обычно от 3 до 32 вольт постоянного тока, может использоваться для управления очень большим выходным напряжением или током, например 240В, 10А. Это делает их идеальными для взаимодействия микроконтроллеров, PIC и Arduino, так как слаботочный 5-вольтный сигнал, скажем, от микроконтроллера или логического вентиля, может использоваться для управления конкретной нагрузкой цепи, и это достигается с помощью опто-изолятора.

Твердотельные реле по типу переключения

С коммутацией перехода через ноль

Посмотрите внимательно на диаграмму

Такие ТТР на выходе коммутируют переменный ток. Как вы здесь можете заметить, когда мы подаем на вход такого реле постоянное напряжение, у нас коммутация на выходе происходит не сразу, а только тогда, когда переменный ток  достигнет нуля. Выключение происходит подобным образом.

Для чего это делается? Для того, чтобы уменьшить влияние помех на нагрузках и уменьшить импульсный бросок тока, который может привести к выходу нагрузки из строя, если тем более нагрузкой будет являться схема на полупроводниковых радиоэлементах.

Схема подключения и внутреннее строение такого ТТР выглядит примерно вот так:

управление постоянным током
управление переменным током

Мгновенного включения

Здесь все намного проще. Такое реле сразу начинает коммутировать нагрузку при появлении на нем управляющего напряжения. На диаграмме видно, что выходное напряжение появилось сразу, как только мы подали управляющее напряжение на вход. Когда мы уже снимаем управляющее напряжение, реле выключается также, как и ТТР с контролем перехода через ноль.

В чем минус данного ТТР? При подаче на вход управляющего напряжения, у нас на выходе могут возникнуть броски тока,  а в следствии и электромагнитные помехи. Поэтому, данный тип реле не рекомендуется использовать в радиоэлектронных устройствах, где есть шины передачи данных, так как в этом случае помехи могут существенно помешать передаче информационных сигналов.

Внутреннее строение ТТР и схема подключения нагрузки выглядят примерно вот так:

С фазовым управлением

Здесь все намного проще. Меняя значение сопротивления, мы тем самым меняем мощность на нагрузке.

Примерная схема подключения выглядит вот так:

Твердотельное реле своими руками

Детали и корпус

• F1 — предохранитель на 100 мА.
• S1 — любой маломощный переключатель.
• C1 – конденсатор 0.063 мкФ 630 Вольт.
• C2 – 10 — 100 мкФ 25 Вольт.
• C3 – 2.7 нФ 50 Вольт.
• C4 – 0.047 мкФ 630 Вольт.
• R1 – 470 кОм 0.25 Ватт.
• R2 – 100 Ом 0.25 Ватт.
• R3 – 330 Ом 0.5 Ватт.
• R4 – 470 Ом 2 Ватта.
• R5 – 47 Ом 5 Ватт.
• R6 – 470 кОм 0.25 Ватт.
• R7 – варистор TVR12471, или подобный.
• R8 – нагрузка.
• D1 – любой диодный мост на напряжение не менее 600 Вольт, или собрать из четырёх отдельных диодов, например — 1N4007.
• D2 – стабилитрон на 6.2 Вольта.
• D3 – диод 1N4007.
• T1 – симистор ВТ138-800.
• LED1 – любой сигнальный светодиод.

Современная электротехника и радиоэлектроника всё больше отказывается от механических узлов, имеющих значительные размеры и подверженных быстрому износу. Одной из областей, где это проявляется сильнее всего, являются электромагнитные реле. Все прекрасно понимают, что даже самое дорогое реле, с платиновыми контактами, рано или поздно выйдет из строя. Да и щелчки при переключении могут напрягать. Поэтому промышленность наладила активный выпуск специальных твердотельных реле.

Такие твердотельные реле могут использоваться практически везде, однако в настоящее время они пока ещё остаются очень дорогими. Поэтому имеет смысл собрать его самому. Тем более их схемы просты и понятны. Твердотельное реле работает как стандартное механическое реле — вы можете использовать низкое напряжение для переключения более высокого напряжения.

Пока на входе не присутствует напряжение постоянного тока (в левой части схемы), фототранзистор TIL111 открыт. Чтобы повысить защищённость от ложных срабатываний, база TIL111 подается эмиттер через 1М резистор. На базе транзистора BC547B будет высокий потенциал и, таким образом, он остается открытым. Коллектор замыкает управляющий электрод тиристора TIC106M на минус, и он остается в закрытом положении. Через выпрямительный диодный мост ток не проходит и нагрузка отключена.

При определенном входном напряжении, скажем, 5 вольт, диод внутри TIL111 загорается и активирует фототранзистор. Происходит закрытие транзистора BC547B и отпирание тиристора. Это создает достаточно большое падение напряжения на резисторе 330 Ом для переключения симистора TIC226 во включенное положение. Падение напряжение на симисторе в тот момент всего несколько вольт, так что практически всё напряжение переменного тока течёт через нагрузку.

Симистор защищен от импульсов через 100 нФ конденсатор и 47 ом резистор. Чтобы создать возможность устойчивого переключения твердотельного реле с различными управляющими напряжениями, был добавлен полевой транзистор BF256A. Он действует как источник тока. Диод 1N4148 установлен, чтобы защитить цепь в случае неправильной полярности. Эта схема может быть использована в различных устройствах, с мощностью до 1,5 КВт, конечно если вы установите тиристор на большой радиатор.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т. д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

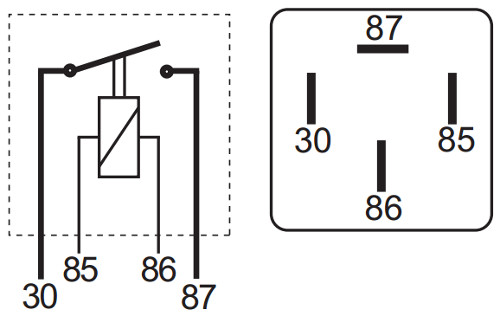

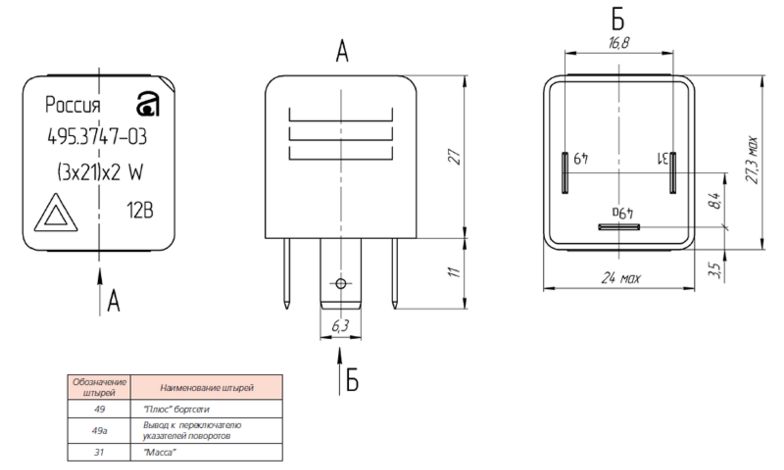

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

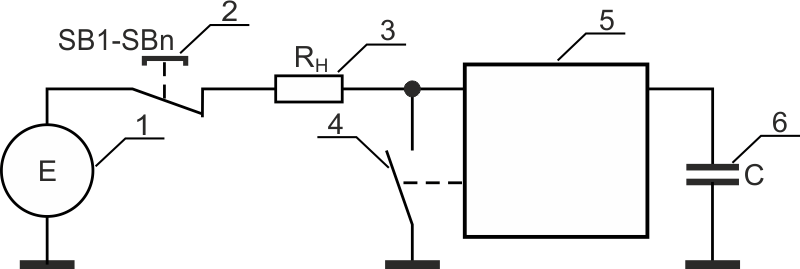

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

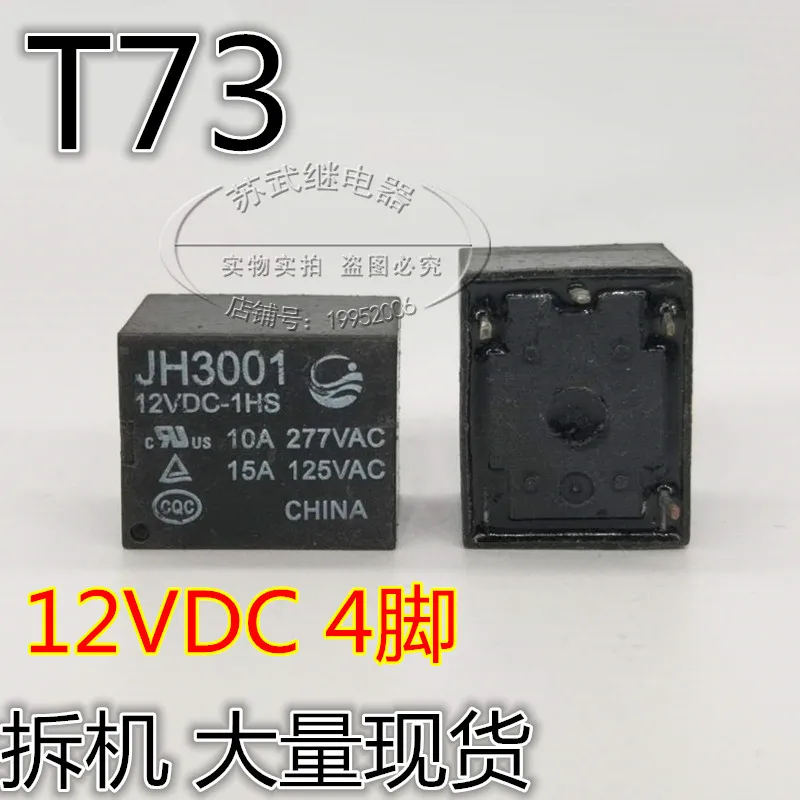

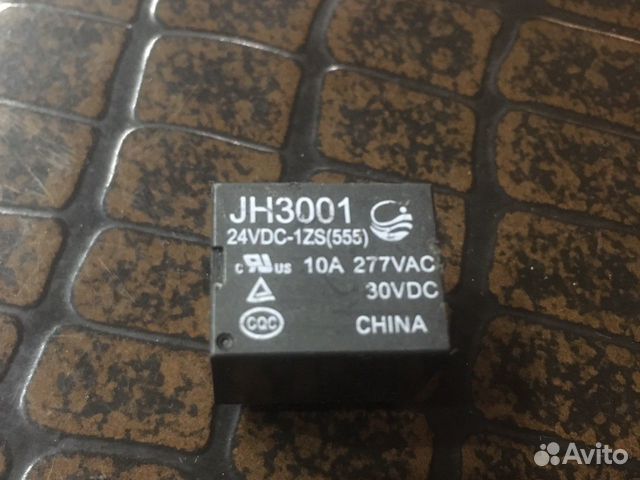

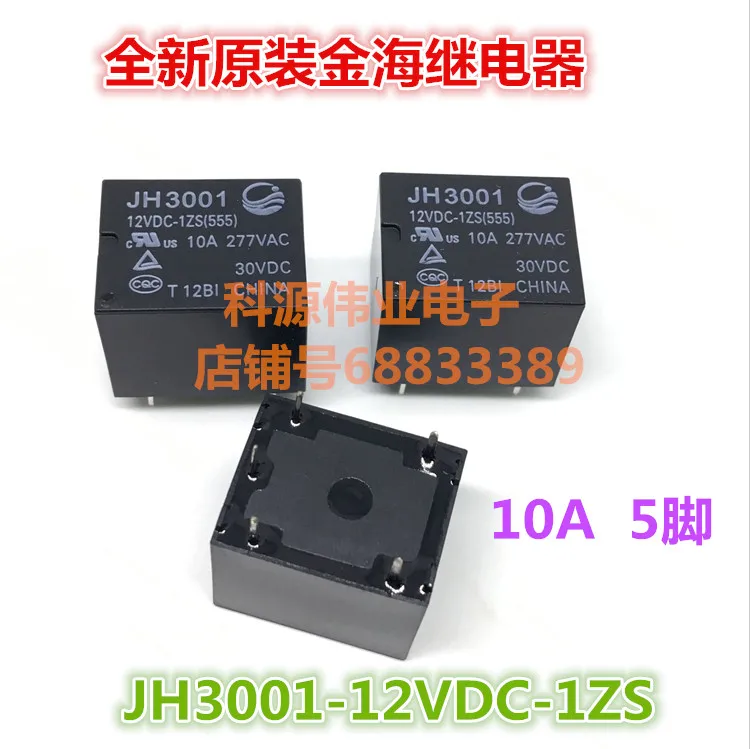

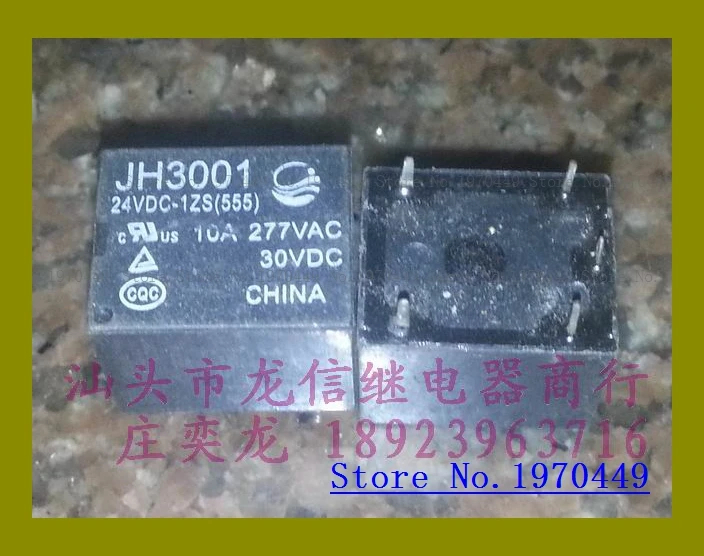

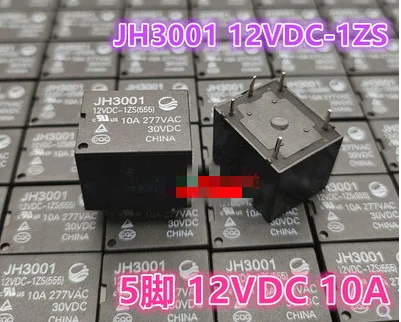

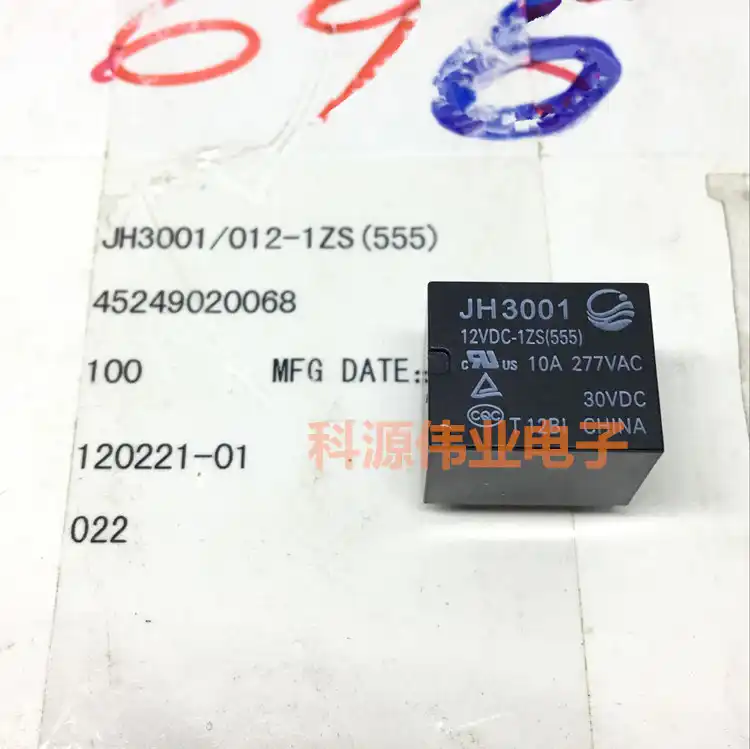

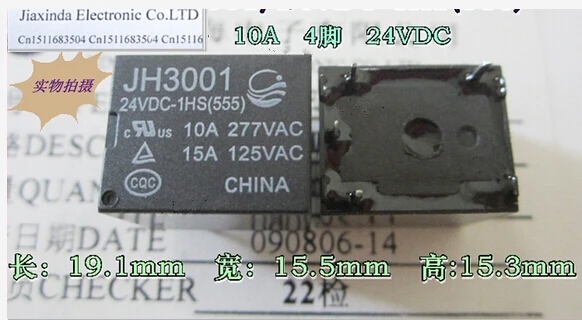

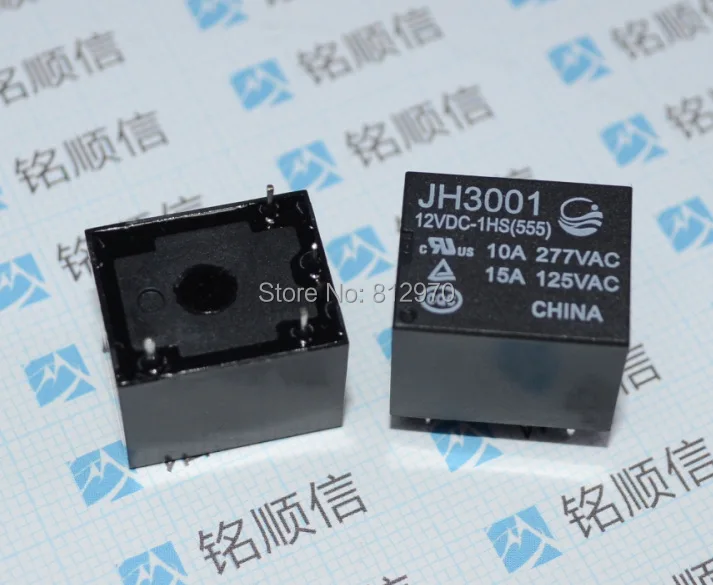

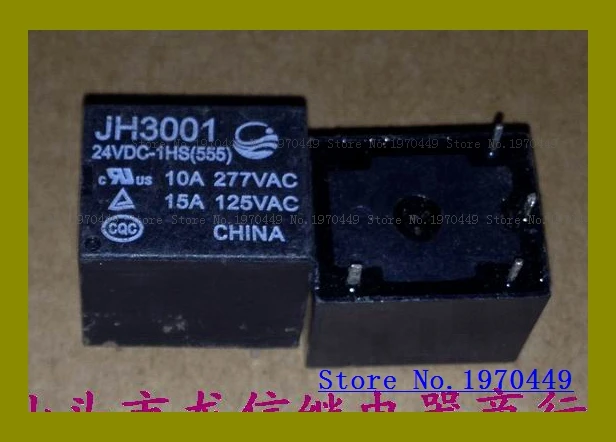

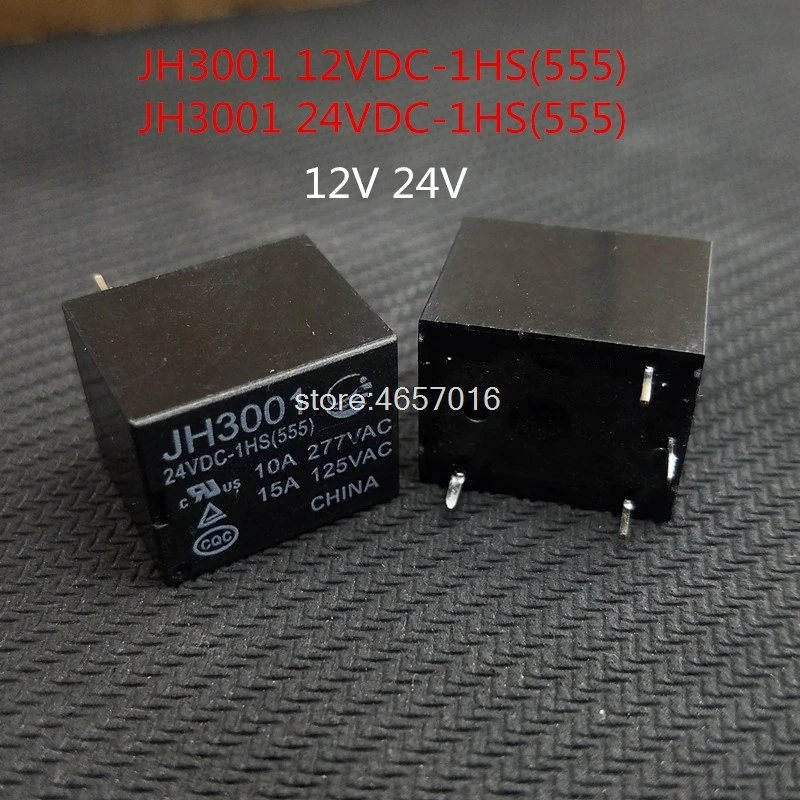

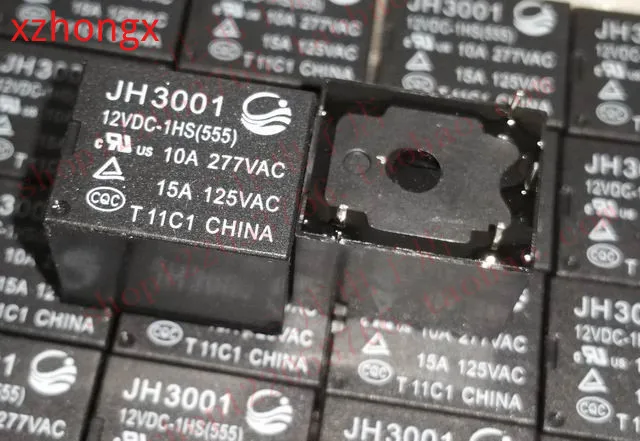

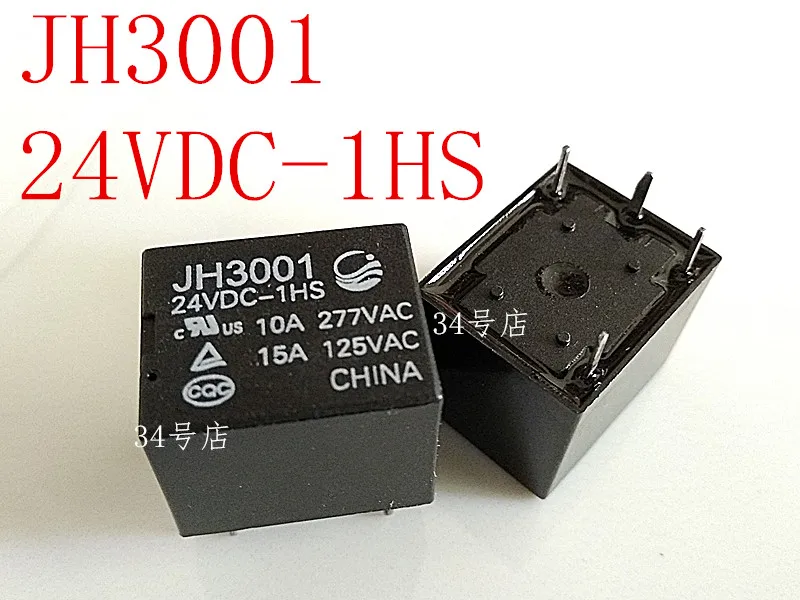

характеристики, фото и отзывы покупателей

68.07 ₽Перейти в магазин

Товар больше не продаётся, посмотрите похожие

Ссылка скопирована, поделитесь ею

Или отправьте через соцсети

Цена снизилась на 2.76 ₽

Дешевле средней, незначительно

-4

%

Продавец надежный – 100%

Можно смело покупать, Ke Shun Long Store

• На площадке более 8 лет
• Высокий общий рейтинг (7027)
• Покупатели довольны общением
• Товары соответствуют описанию
• Быстро отправляет товары
• 0. 6% покупателей остались недовольны за последние 3 месяца

Цены у других продавцов от 72.89 ₽

537.72 – 885.66 ₽

Бесплатная доставка Лот (10 шт./лот) 100% оригинальный новый SANYOU SJ-S-109D SJ-S-112D 3A 5 контактов 9VDC 12VDC 24VDC реле питания

0оценок

0заказов

Надежность – 100%

Продавец Ke Shun Long Store

В магазинПерейти в магазин

72.89 – 82.51 ₽

100% оригинальное новое реле мощности SANYOU SM-S-105D SM-S-112D 8PINS 16A250VAC 5VDC 12VDC 24VDC

0оценок

0заказов

Надежность – 100%

Продавец Ke Shun Long Store

В магазинПерейти в магазин

145.78 – 151.96 ₽

100% оригинальное новое реле мощности SANYOU SLC-S-112D 12 В постоянного тока, 24 В постоянного тока, 5 контактов, 20 А

1оценка

3заказа

Надежность – 100%

Продавец Ke Shun Long Store

В магазинПерейти в магазин

Найдено 46 похожих товаров

-6

%

885. 66 ₽

Реле сигнала sanyou sys1k-s-112d 5pins 3a 12vdc, бесплатная доставка, лот (10 шт./лот), оригинал, новое

0

0

Надёжность продавца 100%

-0.9

%

1 676 – 1 708 ₽

Бесплатная доставка лот (10 шт./лот) 100% оригинальный новый sanyou slc-s-112d 12vdc slc-s-124d 24vdc 5 контактов 20a реле питания

0

0

Надёжность продавца 100%

43.32 ₽

Реле питания sanyou 100% 12 в постоянного тока, 4 контакта, 5 а, sj-s-112dm оригинал

2

5

Надёжность продавца 100%

-3

%

104.52 – 107.27 ₽

100% оригинальное новое реле мощности hf hf7520-012-zs 5pins 10a 12vdc 24vdc

1

0

Надёжность продавца 100%

58. 45 – 59.82 ₽

100% оригинальный новый sanyou sje-s-105d sje-s-112d 5 контактов 5а 5в 12в 24в постоянного тока реле питания

1

1

Надёжность продавца 100%

-2

%

442.83 – 506.09 ₽

Free shipping lot(10pieces/lot)100%original new sanyou sj-s-105dm 5vdc sj-s-112dm 12vdc sj-s-124dm 24vdc 4pins 5a power relay

1

1

Надёжность продавца 100%

-2

%

92.83 – 117.58 ₽

100% оригинальное новое реле мощности sanyou sla-s-112dm 12 в постоянного тока, 24 в постоянного тока, φ 48 в постоянного тока, 5 контактов, 30 а

2

4

Надёжность продавца 100%

-3

%

759. 13 ₽

Бесплатная доставка, лот (10 шт./лот), 100% оригинальное новое реле мощности sanyou 55 в постоянного тока, 12 в постоянного тока, 5 а, 5 контактов

0

0

Надёжность продавца 100%

63.26 ₽

100% оригинальное новое реле мощности sanyou sje-s-124dm 24vdc 4pin 5a

0

1

Надёжность продавца 100%

-5

%

86.64 – 89.39 ₽

Оригинальное новое реле мощности sanyou slc-s-112dm 12 в постоянного тока, 24 в постоянного тока, 4 контакта, 30 а

1

8

Надёжность продавца 100%

50.88 – 53.63 ₽

100% оригинальное новое реле мощности, 5 в постоянного тока, 12 в постоянного тока, 24 в постоянного тока, 4 контакта, 10 а

1

1

Надёжность продавца 100%

-1

%

759. 13 – 790.77 ₽

Бесплатная доставка, лот (10 шт./лот), 100% оригинальное новое реле мощности sanyou φ 9 в постоянного тока, φ 18 в постоянного тока, 4 контакта, 10 а

0

0

Надёжность продавца 100%

-2

%

28.19 – 35.76 ₽

100% оригинальное новое реле мощности huike hk3ff-dc5v-shg hk3ff-dc9v-shg 5pins 10a 5vdc 9vdc 12vdc 24vdc

1

4

Надёжность продавца 100%

-5

%

506.09 ₽

Реле питания, 10 шт./лот, 100% оригинал, srd-s-105d, 5 в постоянного тока, srd-s-112d, 12 в постоянного тока, srd-s-124d, 24 в постоянного тока, 12 а, 5 контактов, бесплатная доставка

0

0

Надёжность продавца 100%

-1

%

1 455 ₽

Бесплатная доставка, лот (5 шт. /лот), 100% оригинальное новое реле мощности takamisawa ve12h5-k 5pins 5a 12vdc

1

3

Надёжность продавца 100%

-5

%

632.61 ₽

Бесплатная доставка лот (10 шт./лот) 100% оригинальный новый sanyou sj-sh-112dmh 4 контакта 10a250vac 12vdc реле питания

1

1

Надёжность продавца 100%

-2

%

Неполные данные

556.97 ₽

10 шт./лот 100% оригинальное новое автомобильное реле bd-ss-112d bd ss 112d bd-ss-112d-12vdc 12 в 5pin

1

0

Надёжность продавца 0%

145.78 – 177.41 ₽

100% оригинальное новое реле мощности te tyco schrack ry610005 5vdc ry610012 12vdc ry610024 24vdc 8a/250vac

2

6

Надёжность продавца 100%

-6

%

928. 29 – 959.23 ₽

Бесплатная доставка лот (10 шт./лот) 100% оригинальный новый sanyou slc-s-112dm 12vdc slc-s-124dm 24vdc 4 контакта 30a реле питания

1

4

Надёжность продавца 100%

43.32 – 52.26 ₽

100% оригинальный новый sanyou srd-s-105dm srd-s-112dm srd-s-124dm 4 контакта 10a 5vdc 12vdc 24vdc 48vdc реле питания

2

4

Надёжность продавца 100%

-7

%

632.61 ₽

Бесплатная доставка, лот (5 шт./лот), 100% оригинальное новое реле мощности takamisawa ve-12he-k 5pins 5a 12vdc

0

0

Надёжность продавца 100%

-0.1

%

556.97 – 742.63 ₽

Бесплатная доставка, лот (5 шт./лот), оригинальное новое реле мощности sanyou φ 12 в постоянного тока, φ 24 в постоянного тока, φ 48 в постоянного тока, 5 контактов, 30 а

3

2

Надёжность продавца 100%

-5

%

53. 63 – 63.26 ₽

100% оригинальное новое реле мощности sanyou srb-sh-105dm1 5 в постоянного тока, 12 в постоянного тока, 4 контакта, 5 а

0

0

Надёжность продавца 100%

85.27 – 88.70 ₽

100% оригинальный новый sanyou sz-s-112dm 12vdc sz-s-124dm 24vdc 6 контактов 16a реле питания

2

3

Надёжность продавца 100%

82.51 ₽

100% оригинальное новое реле мощности

1

3

Надёжность продавца 100%

-4

%

506.09 ₽

Бесплатная доставка, лот (5 шт./лот), 100% оригинальное новое реле мощности sanyou, 5 в постоянного тока, 10 в постоянного тока, 12 в постоянного тока, 4 контакта, 17 а

0

1

Надёжность продавца 100%

-7

%

822. 40 ₽

(10 шт./лот) 100% оригинальное новое реле мощности song chuan 812h-1c-v 812h-1c-c 812h-1c-12vdc 812h-1c-v-12vdc 12a 5pins 12vdc

1

2

Надёжность продавца 100%

-4

%

215.23 ₽

100% оригинальное новое стандартное реле мощности с 5 контактами 20a 12vdc

0

0

Надёжность продавца 100%

-1

%

379.57 ₽

100% оригинальный новый ft k3lab012w-pv 5 контактов 32a 12vdc реле мощности

0

1

Надёжность продавца 100%

126.52 – 158.15 ₽

100% оригинальное новое силовое реле hsin da 953-1a-9dg-2 9vdc 953-1a-12dg-2 12vdc 953-1a-24dg-2 24vdc 5pins 30a

0

3

Надёжность продавца 100%

-10

%

50. 88 ₽

100% оригинальное новое стандартное реле мощности, 5 контактов, 12 а, 24 в постоянного тока

0

0

Надёжность продавца 100%

57.07 – 59.82 ₽

Реле питания sanyou, 100% оригинал, 5 контактов, 12 в пост. тока, 10 а, 24 в пост. тока

1

3

Надёжность продавца 100%

-7

%

526.03 ₽

Бесплатная доставка лот (5 шт./лот) 100% оригинальный новый sanyou sfk-112dm-e 4 контакта 25a 12vdc реле питания

1

1

Надёжность продавца 100%

94.89 ₽

Реле питания sanyou, 100% оригинал, 4 контакта, 25 а, 12 в пост. тока

1

0

Надёжность продавца 100%

-2

%

85. 27 – 86.64 ₽

100% оригинальный новый sanyou srg-s-105dm srg-s-112dm 4 контакта 17a 5vdc 12vdc 24vdc реле питания

0

1

Надёжность продавца 100%

-1

%

1 234 ₽

Бесплатная доставка, лот (10 шт./лот), 100% оригинальное новое реле мощности sanyou с тремя контактами 16 а 12 в постоянного тока

3

5

Надёжность продавца 100%

44.01 – 50.88 ₽

100% оригинальный новый автомобильный реле sanyou sard-s-112d 12 в постоянного тока, 24 в постоянного тока, 5 контактов, 20 а/14 в постоянного тока

1

1

Надёжность продавца 100%

-4

%

537.72 ₽

Бесплатная доставка лот (5 шт./лот) 100% оригинальный новый sanyou smi-sh-112lm-01 smi-sh-112lm 12vdc 4 контакта 10a 12vdc реле питания

0

0

Надёжность продавца 100%

-4

%

61. 20 – 62.57 ₽

100% оригинальный новый sanyou sm-s-105dm sm-s-112dm sm-s-124dm 6pins, 16a250vac 5vdc 12vdc 24vdc мощность реле

1

1

Надёжность продавца 100%

-2

%

44.01 ₽

100% оригинальное новое реле мощности jh4001 12vdc-1hs jh4001-12vdc-1hs 4pin 15a 12vdc

1

0

Надёжность продавца 100%

-3

%

632.61 ₽

Бесплатная доставка (10 шт./лот), 100% оригинал, новинка, sanyou, 12 в пост. тока, 12 в пост. тока, 12 в пост. тока, 5 контактов, 15a14vdc, реле для автомобиля

0

0

Надёжность продавца 100%

-6

%

101.08 ₽

100% оригинальное новое реле мощности yong lin yle yl221h-12vdc-s-2c yl221h-12v-s-2c 8pin 5a 12vdc

0

0

Надёжность продавца 100%

-8

%

63. 26 – 69.45 ₽

Реле питания sanyou, 100% оригинал, новинка, 5 в пост. тока, 12 в пост. тока, 4 контакта, 10 а, 4, 12 в пост. тока

1

8

Надёжность продавца 100%

-8

%

49.51 – 68.07 ₽

100% оригинальный новый sanyou sys-s-105d 5vdc sys-s-112l 12vdc sys-s-124l 24vdc 6pins 1a реле сигнала

2

1

Надёжность продавца 100%

91.45 – 94.89 ₽

100% оригинальное новое дизайнерское реле мощности с 5 контактами и 6 контактами 30a250vac/30vdc 12vdc

0

0

Надёжность продавца 100%

154.71 – 185.66 ₽

Реле мощности te tyco schrack pe014005 5vdc pe014012 12vdc pe014024 24vdc 5a/250vac 5pin, 100% оригинал

0

2

Надёжность продавца 100%

0оценок

0заказов

Фото от покупателей пока нет

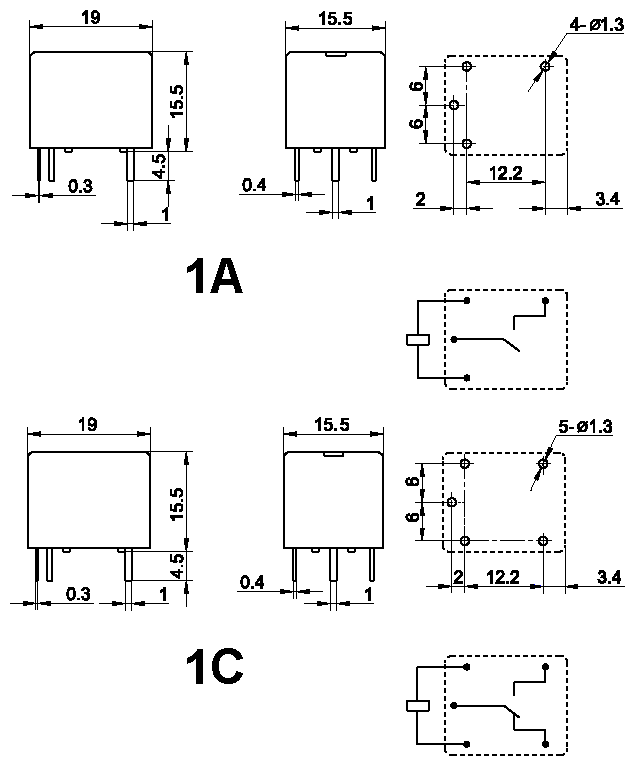

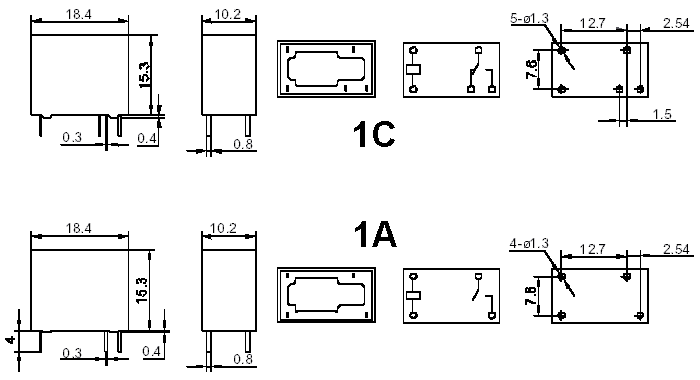

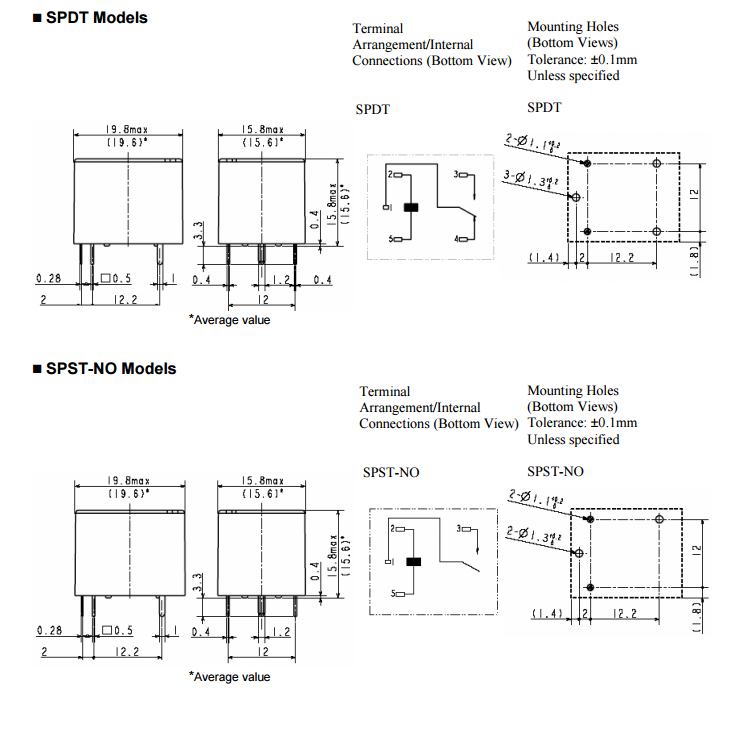

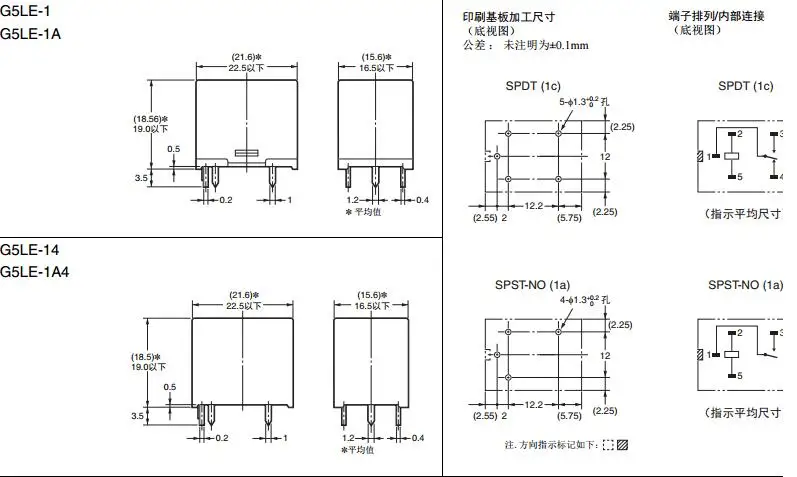

Характеристики товара

• Источник питания: DC
• Основы: Электромагнитное реле
• Функция защиты: Закрытое
• Индивидуальное изготовление: Да
• Нагрузка на контакт: Малая мощность
• Применение: Реле общего назначения
• Напряжение: Другое

Показать все

Виды ветрогенераторов (ветряков): горизонтальные, вертикальные, достоинства, характеристики

Ирина Бесхлебная

Энергия ветра — это одна из доступных форм солнечной энергии. Образование ветров происходит в результате неравномерного прогрева атмосферы солнечным светилом, неровностей земной поверхности и естественного вращения Земли. Направление потоков ветра изменчиво и полностью зависит от рельефа земной поверхности, присутствия водоемов, растительности. Для использования и преобразования благ природы уже много лет люди используют горизонтальные ветрогенераторы. Используя такие установки, человечество преобразует движение воздушных масс в механическую, а затем и в электрическую энергию.

Трехлопастной ветрогенератор с горизонтальной осью вращения

Использование энергии ветра человечеством началось еще много веков тому назад, когда появились первые ветряные мельницы, качающие воду, измельчающие зерно и так далее.

Наиболее распространенной моделью используемых горизонтальных ветрогенераторов является трехлопастный. Закрепив такую установку на устойчивой возвышенной поверхности можно снабдить электричеством как 1 дом, так и небольшое поселение.

Ветровые генераторы: виды и возможности

Продолжая тему возможности обустройства автономного жилья , поговорим о ветрогенераторах.
Сила ветра использовалась как движитель очень давно, однако обычно поток воздуха давал именно движение, перемещение — по морю и даже по суше.

В случае же с ветрогенератором воздействие ветра идет на выработку электричества: кинетическая энергия ветра вращает лопасти ветряка и дает механическую энергию вращения ротора, которая преобразуется в электрический ток.

Поскольку наш канал связан с частным домостроением, мы не будем рассматривать промышленные и коммерческие ветрогенераторы (ветряные электроустановки — ВЭУ), поговорим только о бытовых. Количество вырабатываемой энергии, то есть мощность, рассчитывается по формуле

Таким образом, мощность ветрогенератора напрямую зависит от скорости ветра и габаритов лопастей. Формально чем больше размер ветряка и чем сильнее ветер, тем мощнее будет изделие. Фактически же коэффициент полезного действия устройства обычно не достигает 40% (хорошим считается КПД 35. 38%), а габариты ограничены условиями прочности материала.

Сила ветра и, что тоже важно, постоянство потока очень сильно влияют на эффективность ВЭУ. Если жилье расположено в окружении плотной застройки или посадок, в низине, с крупной преградой на пути преобладающих ветров — большого смысла в установке ветряка не будет.

Бытовые генераторы различаются по:

• положение оси — горизонтальной и вертикальной;
• количеству лопастей. Многолопастные ветряки считаются тихоходными, поскольку скорость вращения снижается с ростом числа лопастей. Оптимальное число лопастей — три;
• типу вращающегося элемента — лопасти, барабан, ротор.

Для бытовых целей чаще всего используются ВЭУ с вертикальной осью, монтируемые на крыше дома или на отдельной мачте. Плюс именно такого механизма в том, что при горизонтальной оси не принципиален угол прихода воздушного потока — лопасти будут вращаться при ветре с любой стороны. Кроме того, высота подъема по отношению к уровню земли для ветрогенератора составляет 8. 12 м.

Для ВЭУ с горизонтальной осью также возможен монтаж на крыше, но поднимать его придется выше и либо использовать устройство поворотного типа, либо мириться с тем, что при определенном направлении ветра механизм будет работать гораздо хуже.

В отличие от водяных колес, о которых шла речь в предыдущей статье и которые вполне можно сделать самостоятельно, реализовывать проекты ветрогенератора своими руками не так-то просто. Необходимо правильно спроектировать форму лопастей или ротора, подобрать комплектующие, смонтировать саму систему. На рынке представлено достаточно моделей от вполне бюджетных до дорогих, позволяющих частично обеспечить свое жилье бесплатной (без учета стоимости оборудования, увы) энергией.

На Алиэкспрессе, например, стоимость простейшего ветрогенератора с тремя или пятью лопастями и мощностью 100. 400 Вт начинается от 230. 260 долларов. Портативные модели, вырабатывающие напряжение 24. 48 В и мощность до киловатта, стоят уже от пятисот долларов, то же касается роторных изделий.

Киловаттные модели с номинальным напряжением 24 или 48 В начинаются уже от 1000 долларов (например, Ветрогенератор Exmork 1.0 кВт, 24 в ). Более эффективные роторные механизмы ( Вертикальный ветрогенератор (VAWT) Aero-Hunter AHV-1000 ) стоят уже 2. 3 тысячи долларов. К ним необходимо приобретать также аккумуляторы и уточнять состав поставки — возможно, помимо аккумулятора отдельно придется купить также инвертор и контроллер.

При выборе конкретной модели стоит обратить внимание на:

• информацию о номинальной (обычно указывается в маркировке) и максимальной мощности;
• допустимом диапазоне скорости ветра и начальной скорости, при которой ВЭУ может начинать работать;
• способе крепления;
• сроке работы.

Ветрогенератор с горизонтальной осью вращения

Китай Производитель силовых реле общего назначения, Промышленное реле, Поставщик реле безопасности

Датчик тока перегрева AC 100A 200mA датчика тока с разделенным сердечником

 Свяжитесь сейчас

12VDC 24V Магнитное иммунное реле с фиксацией для промышленности

 Свяжитесь сейчас

Двухканальное электромагнитное реле мощности PCB безопасности панели солнечных батарей PV

 Свяжитесь сейчас

Датчик Rangkaian Micro Geya Оптическая температура Волоконно-оптический датчик Apa Itu Proximity Hot

 Свяжитесь сейчас

Безопасность 220 В переменного тока Производители 3-фазное твердотельное реле 50 AMP

Рекомендуемый продукт

 Свяжитесь сейчас

Многофункциональное реле времени 24 В постоянного тока Geya Grt8-M с сертификатом CE CB RoHS

Рекомендуемый продукт

 Свяжитесь сейчас

Датчик температуры детали двигателя 3e5370

 Свяжитесь сейчас

Реле PC220-7 Solenoi для строительной промышленности экскаватора для 20y-979-6771

 Свяжитесь сейчас

Детали двигателя, реле форсунки 6745-71-5540

 Свяжитесь сейчас

Водонепроницаемый IP68 беспроводной датчик температуры для наружного распределительного устройства Mv

 Свяжитесь сейчас

Реле защиты двигателя Smart Motor Protector для угольных шахт и нефтехимической промышленности

 Свяжитесь сейчас

Реле защиты от утечки на землю на входе 30 мА-30А с сигнализацией перегрузки по току

 Свяжитесь сейчас

Передача датчика температуры Acrel на расстояние 150 метров ATE300b

 Свяжитесь сейчас

Реле защиты Acrel для контроля распределительной системы среднего и низкого напряжения Электробезопасность

 Свяжитесь сейчас

Реле замыкания на землю типа Asj10-Ld1a, которое может проверить 30% 50% 70% остаточного тока

Рекомендуемый продукт

 Свяжитесь прямо сейчас

Guardian Angel Safety Outlet Обзор

Дети любят влезать в вещи и возиться с предметами, которые им не положено. Человеку свойственно исследовать все, на что мы смотрим, и это, к сожалению, включает в себя электрические розетки. Ежегодно около 3900 посещений отделений неотложной помощи и около 100 смертей связаны с розетками. Традиционные крышки и вилки для розеток — это недорогие способы предотвратить поражение электрическим током, но все мы знаем, что большинство детей могут легко удалить пластиковую вставку за считанные секунды, а как насчет розеток, которые постоянно используются? Соединенные Штаты предпринимают шаги для улучшения этой ситуации с помощью требований к защищенному от несанкционированного доступа коду. На сегодняшний день 46 из 50 штатов приняли требования Национального электротехнического кодекса (NEC) относительно защищенных от несанкционированного доступа розеток при строительстве новых домов. Это здорово, если у вас есть новый дом, но есть миллионы домов, которые вообще не защищены.

Здесь на помощь приходит новый продукт под названием «Защитная розетка «Ангел-хранитель». Розетка «Ангел-хранитель» представляет собой электрическую розетку, которая, как говорят, обеспечивает абсолютную безопасность наряду с удобством, которого можно ожидать от обычной розетки. Розетка «Ангел-хранитель» всегда включена и использует емкостные датчики для постоянного контроля электрических розеток в непосредственной близости от опасных действий или ситуаций, обеспечивающих безопасность ребенка.

Для вывода на рынок The Guardian Angel Safety Outlet потребовалось более пяти лет.0,00 плюс 4,99 доллара за доставку на Amazon. Таким образом, стоимость розетки составляет 22 доллара, что, очевидно, намного выше, чем упаковка из 12 розеток, которая стоит 2,99 доллара (0,50 доллара за розетку). Давайте поближе познакомимся с магазином Guardian Angel Outlet и посмотрим, что вы получите.

Розетка Guardian Angel представляет собой простое устройство, которое просто подключается, а затем прикручивается к имеющейся настенной розетке на 15 А. Для этого все, что вам нужно сделать, это снять существующую настенную пластину, а затем подключить розетку Guardian Angel и закрепить ее либо центральным винтом, либо двумя прилагающимися концевыми винтами. Ваша розетка определит, нужны ли один или два винта. Установка может быть выполнена за считанные секунды с помощью простой отвертки, и профессиональный электрик не требуется. В настоящее время Guardian Angel не планирует выпускать версию этой розетки на 20 А, но в ближайшие годы планирует представить версию с проводным подключением.

Вот вид на заднюю часть магазина «Ангел-хранитель». Корпус предохранительной розетки приварен звуковой сваркой к трем монтажным отверстиям, что означает, что вы не сможете разобрать его, не сломав. Не должно быть причин разбирать эту розетку, и вы хотите, чтобы она оставалась вместе, чтобы предотвратить поражение электрическим током.

Издание Legit Reviews поговорило с Дэном Мастерсоном, основателем и генеральным директором Guardian Angel Enterprises, который смог предоставить нам несколько изображений внутренней части магазина Guardian Angel Outlet. В галерее выше вы можете увидеть несколько изображений одного из прототипов. Если вы внимательно посмотрите на изображения, вы увидите, что над точками контакта питания, из которых состоят емкостные датчики над каждой розеткой, находится приподнятый кусок меди. Эта конструкция означает, что датчики расположены на лицевой стороне каждой розетки и должны обнаруживать проводящий объект на расстоянии около 0,25 дюйма от датчиков. Обратите внимание, что розетка Guardian Angel не является ограничителем перенапряжений и не защищает от скачков напряжения. Компоновка печатной платы и пайка выполнены хорошо, и мы заметили, что использовались стандартные электролитические конденсаторы потребительского класса вместе с парой силовых реле Omron Jh4001 12VDC-1HS. Мы заметили электрический вой или гудение, когда была установлена ​​розетка Guardian Angel. Г-н Матерсон сообщил нам, что виновато реле Jh4001, которое больше не используется в серийных моделях из-за непреднамеренного шума от реле. Мы ожидаем получить новые образцы с другим реле, чтобы подтвердить, что эта проблема решена.

Мы протестировали магазин «Ангел-хранитель» в нашем доме в различных торговых точках и обнаружили, что в большинстве случаев он работает так, как рекламируется. Как только вы дотянетесь до вилки или приблизитесь на 1/4 дюйма к электроду, переключатель отключится. Как только вы уходите, электричество возвращается в розетку. На изображении выше вы можете видеть, что на нижней розетке горит зеленый светодиод, который указывает на то, что питание включено. Существует дополнительная декоративная лицевая панель, которую можно приобрести, хотя нам не прислали эту крышку.

Когда вы вставляете что-то вроде шпильки, которую чаще всего втыкают дети, рядом с розеткой она отключается, прежде чем вы успеваете коснуться лицевой панели, не говоря уже о том, чтобы вставить ее в одно из отверстий. Вы сможете услышать слышимый щелчок, когда цепь отключена. Это означает, что вы получаете 100% защиту от ударов от розетки, когда она обнаруживает, что что-то проводящее находится в пределах четверти дюйма.

Обратите внимание, что вы получаете 100% защиту от ударов от розетки только тогда, когда она обнаруживает, что что-то проводящее находится в пределах четверти дюйма. Мы возились с розеткой несколько минут и нашли способ убить себя электрическим током по желанию. По сути, мы могли взять предмет, который был подключен к розетке ангела-хранителя, и вытащить его до самого конца, а затем коснуться шпилькой шпильки.

Вот вид сбоку, чтобы показать, где мы соприкасались. Как вы можете видеть, емкостной датчик не «чувствует» достаточно далеко, чтобы определить, что происходит, когда что-то очень слабо установлено в розетку. The Guardian Angel Outlet — отличный продукт, который был разработан для спасения жизней и создания более безопасного мира, но из-за этого открытия он не является идеальным универсальным решением.

Заключительные мысли и выводы:

Розетка Guardian Angel помогает снизить риск поражения электрическим током от электрической розетки. Каждый божий день и взрослые, и дети попадают в электрические розетки, что может привести к серьезным травмам. Аутлет «Ангел-хранитель» был разработан, чтобы стать лучшей торговой точкой, и мы согласны с тем, что он действительно улучшает текущие решения, представленные на рынке сегодня. Розетки, крышки и розетки с защитой от несанкционированного доступа — это лучше, чем ничего, но мало что делают для предотвращения удара током, если их обойти. Розетка «Ангел-хранитель» успешно отключила электричество в розетках, прежде чем нас успели отключить 99% времени. Мы могли бы придумать сценарий, в котором мы могли бы вытащить вилку до самого края напряжения, а затем вставить шпильку, чтобы замкнуть цепь, но шансы на то, что это произойдет, очень малы. Если бы разработчики Guardian Angel Outlet могли увеличить диапазон действия емкостного датчика, у них действительно была бы ударопрочная конструкция. При написании этого обзора мы заметили, что во многих ранних статьях об этой розетке она называлась «Ударопрочная розетка ангела-хранителя», но в последнее время многие называют ее «безопасной розеткой ангела-хранителя». Похоже, произошел сдвиг в брендинге, хотя розничная упаковка по-прежнему называет его противоударным.

Что касается безопасности, то исследования показали, что дети воспринимают две прорези сверху и отверстие снизу как лицо. Детей тянут к розеткам, и тот факт, что форма розетки напоминает лицо, ничуть не помогает. В последние годы большинство штатов предприняли шаги по повышению безопасности розеток в новых домах и на предприятиях. Некоторые электрики даже устанавливают розетки вверх ногами, так как дети не видят вилки как лица. Хотя все электрики, которых я знаю, делают это так, если что-то упадет на частично подключенное устройство, оно приземлится на открытую заземляющую вилку и безопасно скатится на пол, а не приземлится на положительные и нейтральные контакты под напряжением. The Guardian Angel Safety Outlet применяет новый высокотехнологичный подход к решению глобальной проблемы, и нам это нравится.

В конце концов, все сводится к цене и тому, насколько хорошо что-то работает. Розетка Guardian Angel Safety Outlet поставляется в упаковке из 2 штук по цене 39 долларов США плюс 4,99 долларов США за доставку на Amazon. Типичная проводная дуплексная розетка на 15 А с защитой от несанкционированного доступа стоит 1,19 доллара в местном магазине Home Depot. Не имеет финансового смысла использовать розетку «Ангел-хранитель» на каждом блоке питания в вашем доме, но было бы неплохо подобрать их для постоянно используемых розеток. Во многих домах в Америке есть ночники, уничтожители бумаг, лампы и другие предметы, которые постоянно остаются включенными в розетку. Установив розетку Guardian Angel на эти настенные коробки, вы получите душевное спокойствие, которого не будет у вашего ребенка или даже пожилого человека. получить разряд.

Реальный итог: Магазин Guardian Angel Outlet использует технологию емкостных датчиков, чтобы сделать ваш дом или бизнес безопаснее, чем когда-либо!

Вопросы или комментарии? Просмотрите эту тему на нашем форуме!

Hollingsworth John R Co Aviation Parts Online Catalog by page 9

Код CAGE: 96216 , 02032 , 96217

Мы рекомендуем вам использовать нашу оптимизированную поисковую систему для просмотра нашего обширного ассортимента из более чем 3 миллиардов деталей, включая Jh41-21, Jh41-22, Jh41-25, Jh41-29, Jh41-41 из Hollingsworth John R Co .
