Схема подключения цифрового вольтамперметра. Подключение вольтамперметра: схемы, особенности и рекомендации

Как правильно подключить цифровой вольтамперметр. Какие бывают схемы подключения. Какие особенности нужно учитывать при монтаже. На что обратить внимание при выборе прибора.

Виды цифровых вольтамперметров и их особенности

Цифровые вольтамперметры получили широкое распространение благодаря своей универсальности и удобству использования. Они позволяют одновременно измерять напряжение и силу тока в электрической цепи. Основные виды современных цифровых вольтамперметров:

• Встраиваемые модели для монтажа в панель или корпус устройства
• Портативные мультиметры с функциями вольтметра и амперметра
• Специализированные приборы для автомобильной электрики
• Профессиональные измерительные комплексы

Большинство бюджетных цифровых вольтамперметров рассчитаны на измерение постоянного тока и напряжения. Более дорогие модели позволяют работать также с переменным током.

Схемы подключения цифрового вольтамперметра

Правильное подключение вольтамперметра — залог точных измерений и безопасной эксплуатации прибора. Рассмотрим основные схемы подключения:

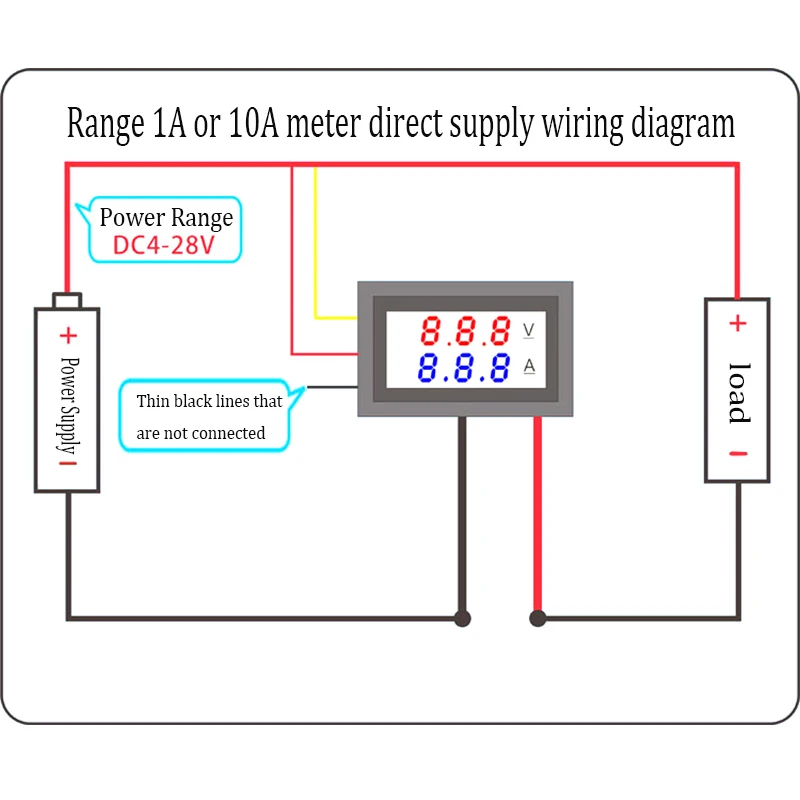

Измерение напряжения и тока нагрузки

Это наиболее распространенная схема для контроля параметров источника питания или зарядного устройства:

• Вход «V+» подключается к положительному полюсу источника питания
• Вход «V-» — к отрицательному полюсу источника
• Вход «I+» соединяется с положительным выводом нагрузки
• Вход «I-» — с отрицательным выводом нагрузки

Измерение только напряжения

Если требуется измерять только напряжение:

• Вход «V+» подключается к положительной точке измерения
• Вход «V-» — к отрицательной точке
• Токовые входы «I+» и «I-» остаются неподключенными

Измерение только тока

Для измерения только тока в цепи:

• Вход «I+» включается в разрыв положительного провода
• Вход «I-» — в разрыв отрицательного
• Входы «V+» и «V-» оставляют неподключенными

Особенности подключения разных моделей вольтамперметров

При монтаже конкретных моделей вольтамперметров нужно учитывать ряд нюансов:

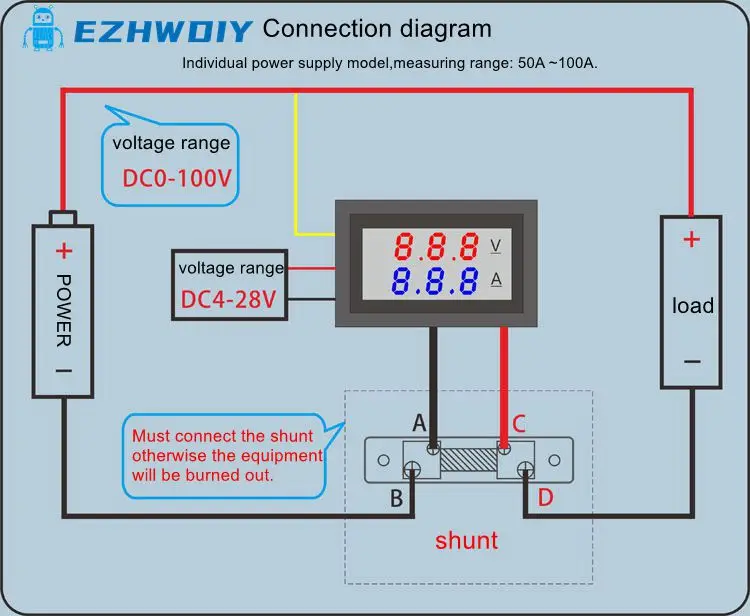

Встраиваемые модели с отдельным питанием

Такие приборы требуют подключения дополнительного источника питания, обычно 7-12В. Это позволяет измерять параметры в широком диапазоне, не завися от напряжения в исследуемой цепи.

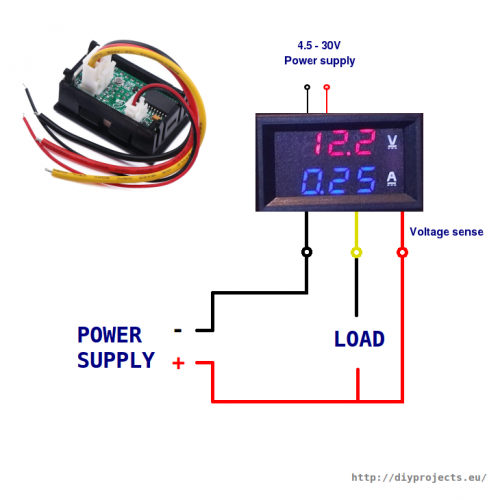

Приборы с питанием от измеряемой цепи

Более простые модели получают питание непосредственно от измеряемого напряжения. Важно соблюдать полярность подключения и не превышать максимально допустимое напряжение.

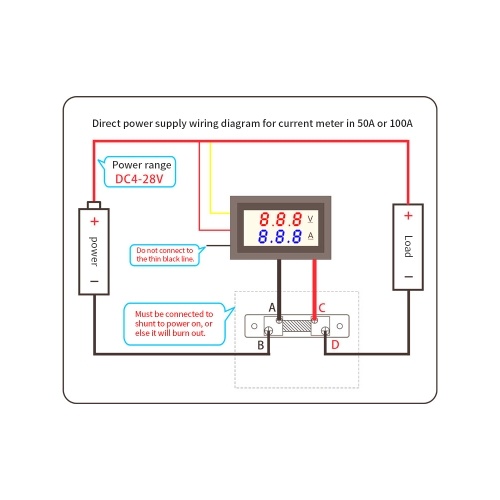

Вольтамперметры со встроенным шунтом

В таких приборах измерение тока производится через встроенный шунт небольшого номинала. Это упрощает подключение, но ограничивает максимальный измеряемый ток.

Рекомендации по выбору и подключению вольтамперметра

При выборе и монтаже цифрового вольтамперметра стоит обратить внимание на следующие моменты:

• Диапазон измеряемых напряжений и токов должен соответствовать параметрам исследуемой цепи
• Класс точности прибора должен быть достаточным для решаемых задач
• Наличие защиты от перегрузки и неправильного подключения повышает надежность
• Для измерения больших токов лучше выбрать модель с внешним шунтом
• При монтаже важно использовать провода достаточного сечения
• Прибор нужно устанавливать в месте, защищенном от влаги и пыли

Типичные ошибки при подключении вольтамперметров

При монтаже цифровых вольтамперметров нередко допускаются следующие ошибки:

• Неправильное подключение входов измерения напряжения и тока
• Превышение максимально допустимых значений напряжения и тока
• Использование проводов недостаточного сечения для токовых цепей
• Отсутствие защиты прибора от коротких замыканий в измеряемой цепи
• Некорректное заземление корпуса прибора

Внимательное изучение инструкции и соблюдение правил монтажа позволит избежать большинства проблем при подключении вольтамперметра.

Настройка и калибровка цифрового вольтамперметра

Для обеспечения точных измерений может потребоваться первоначальная настройка и периодическая калибровка вольтамперметра. Основные этапы:

1. Проверка нулевых показаний при отсутствии сигнала на входах
2. Калибровка по эталонному источнику напряжения
3. Настройка измерения тока с помощью эталонной нагрузки
4. Проверка линейности шкалы в разных диапазонах
5. При необходимости корректировка программных коэффициентов

Для большинства бытовых применений достаточно заводской калибровки прибора. В ответственных случаях рекомендуется периодическая поверка в специализированной лаборатории.

Подключение вольтамперметра

Регистрация Вход. Ответы Mail. Вопросы — лидеры А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Вольтамперметр 100 Вольт 10 А
• Подключение вольтамперметра
• Вольтамперметры цифровые DVA серий YB27VA, YB4835
• Как подключить вольтамперметр к зарядному устройству — подборка схем
• Вольтамперметр
• Амперметр/Вольтметр ВАР-М02 на DIN рейку
• Подключения амперметра и вольтметра на зарядное. Схема подключения цифрового вольтамперметра
• Амперметр/Вольтметр ВАР-М02 на DIN рейку
• Вольтамперметр

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Цифровой мини DC вольтметр амперметр 100В 10А с АлиЭкспресс китайский: подключение, обзор, тест

Вольтамперметр 100 Вольт 10 А

Содержание: Технические характеристики Конструкция и принцип действия Область применения Установка и подключение. Измеритель данного типа является модульным аппаратом и соответственно устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм.

Для установки необходимо 35 мм свободного места на DIN-рейке, то есть два модульных места. Вольтамперметр ВАР-М не подлежит периодической поверке, он используется в электрических цепях для технологического контроля измеряемых величин. Заявленная производителем погрешность измерения: одна единица младшего разряда при измерении напряжения и две единицы — при измерении тока нагрузки.

Вольтамперметр ВАР-М конструктивно выполнен в пластмассовом корпусе. Крепление на DIN-рейку в щиток осуществляется при помощи специальных фиксаторов. На лицевой стороне расположены два цифровых индикатора, на которых отображается действующее значение напряжения и тока на участке цепи, к которой подключен вольтамперметр.

Также на лицевой части расположена кнопка для сброса параметров и выбора данных для отображения на индикаторе. Сверху и снизу прибора расположены клеммы для подключения вольтамперметра к электросети. При установке данного устройства следует учитывать, что его клеммы конструктивно рассчитаны на подключение проводников сечением не более 2,5 кв. Вольтамперметр не требует дополнительного питания — он питается напрямую от измеряемой цепи. Цепи подключаются к клеммам, а ток измеряется бесконтактным способом — проводник цепи, в которой необходимо измерить нагрузку, пропускается через специальное отверстие, проходящее через корпус ВАРа.

Принцип работы вольтамперметра ВАР-М следующий. К клеммам питание поступает на встроенный вольтметр и на соответствующем световом индикаторе отображается действующее значение напряжения. При включении нагрузки ток протекает через проводник, пропущенный через встроенный трансформатор тока, который фиксирует значение нагрузки и отображается на втором индикаторе.

Трансформатор тока работает независимо от направления тока, поэтому проводник для измерения может быть пропущен через отверстие любым способом — как снизу вверх, так и сверху вниз. Кнопкой на лицевой панели можно просматривать дополнительную информацию. При одиночном нажатии отображается максимальное значение напряжения за время после сброса. При втором нажатии отображается минимальное значение, а при третьем нажатии отображается количество отключений за время после сброса данных.

Сброс данных осуществляется посредством нажатия и удержания кнопки в течение пяти секунд. При двойном нажатии кнопки отображается потребляемая мощность, при повторном двойном нажатии — ток нагрузки и напряжение.

Следует отметить, что при отсутствии нагрузки на индикаторе может показывать небольшое значение тока, обусловленное погрешностью устройства. Значения могут быть до 0,6 А и 0,1 Вт при измерении тока и мощности соответственно. Для чего нужен вольтамперметр ВАР-М?

Приведем несколько примеров применения данного устройства. На промышленных предприятиях ВАР может устанавливаться в распределительных щитах для контроля нагрузки и напряжения на отходящих линиях, питающих оборудование, над режимом работы которого необходимо осуществлять контроль электродвигатели различных приводов, станков, вентиляции, систем охлаждения.

На электрических станциях и подстанциях ампервольтметр может применяться для технологического контроля режима работы пуско-зарядных устройств аккумуляторных батарей, двигателей систем обдува силовых трансформаторов, насосов для принудительной циркуляции масла в трансформаторах.

В быту вольтамперметр используется для визуального контроля напряжения в домашней электропроводке и потребления мощности бытовыми электроприборами. Вольтамперметр ВАР-М является исключительно средством контроля, поэтому для защиты от сверхтоков и перепадов напряжения должны быть установлены соответствующие защитные аппараты — реле напряжения и автоматический выключатель или дифавтомат , если необходимо обеспечить защиту участка электрической цепи от утечки тока.

Для защиты от перепадов может использоваться модификация без индикатора на лицевой панели, например, многофункциональное устройство защиты УЗММ. Преимуществом использования ампервольтметра является возможность контроля тока нагрузки и подключаемой мощности, что позволяет контролировать включаемые электроприборы и тем самым избежать нежелательного обесточивания проводки. В случае питания проводки от генератора своевременный контроль нагрузки мощности предотвратит перегруз источника питания.

Необходимо помнить, что перед выполнением каких-либо работ в электрических цепях, необходимо обесточить тот участок электропроводки, где возможно прикосновение к токоведущим частям, находящимися под рабочим напряжением.

Для удобства подключения электрического аппарата перед его установкой необходимо подготовить и подключить необходимые цепи. Схема подключения вольтамперметра ВАР-М приведена в инструкции по эксплуатации, а также на самом устройстве. К клеммам А1 и А2 будет подключаться нулевой и фазный провод — эти проводники являются одновременно измерительной цепью и источником питания вольтамперметра.

При установке электрического аппарата необходимо учитывать климатические условия окружающей среды ГОСТ Также следует учитывать степень защиты устройства от негативных факторов окружающей среды ГОСТ Сам корпус имеет степень защиты IP40, а с учетом клемм — IP То есть при установке в щиток открытым способом будет обеспечена степень защиты IP20, а если клеммы будут закрыты от негативных воздействий например, при установке в пластиковом боксе , то будет обеспечена степень защиты IP Но в любом случае данное устройство не имеет защиты от воздействия влаги, в том числе и от образования конденсата.

Поэтому при необходимости установки в условиях возможного воздействия влаги, электрический аппарат необходимо устанавливать в корпус электрического щитка, который обеспечит требуемую степень пылевлагозащиты. Надеемся, после прочтения статьи вам стало понятно, для чего нужен данный аппарат и как его подключить к сети! Ваш e-mail не будет опубликован. Вы здесь: Главная Электрооборудование Реле, контакторы, датчики. Автор: Александр Мясоедов. Обзор вольтамперметра ВАР-М Опубликовано: Вольтамперметр ампервольтметр ВАР-М — это электрический аппарат, который служит для измерения и контроля уровней напряжения и нагрузки в цепях переменного тока различного назначения, начиная от бытовых потребителей, заканчивая объектами промышленных предприятий.

В данной статье приведем краткий обзор и основные характеристики данного устройства. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Подключение вольтамперметра

Skip to main content. Уважаемые господа! Воспользоваться поиском Вы можете на новой версии сайта. Recent content Сертификаты на продукцию. Кнопки для электрооборудования кнопки управления. Deprecated function : The each function is deprecated.

вольтамперметра, предназначенного для измерения постоянного напряжения. Подключение китайского вольтметра амперметра. by.

Вольтамперметры цифровые DVA серий YB27VA, YB4835

Размер отверстия в корпусе для установки 45 x 26мм. Данные отображаются на двух семи-сегментных диодных дисплеях разного цвета, в данном случае это синий и красный. Шунт амперметра встроенный. Купить можно за 2. Перегорают дорожки и после этого амперметр показывает ерунду либо не показывает совсем. А если сразу подключить все правильно, то не нужны никакие перемычки, все работает нормально. Комментарий Юрия. Если измеряемый сигнал больше, чем 30 В, тогда, для питания прибора, необходим отдельный источник питания от 4 В до 30 В. Данный прибор идёт откалиброванным.

Как подключить вольтамперметр к зарядному устройству — подборка схем

Вольтметр амперметр с алиэкспресс — подключение, калибровка и доработка AliTech. Как подключить вольтметр амперметр Сделай так. Обзор и подключения китайского цифрового прибора для измерения напряжения от вольт и силы тока от ампер. Мой второй канал Radioremont.. Как лучше подключить Вольтамперметра DC v 10a Вольтметр-амперметр v 10a тут:goo.

Это цифровой ампервольтметр который рассчитан на напряжение постоянного тока от V и на ток до 10A. Плата изготовлена на smd технологиях, имеет хороший дизайн и пластиковый корпус который легко встраивается в приборную панель.

Вольтамперметр

Блог new. Технические обзоры. Опубликовано: , Перейти в магазин. Версия для печати.

Амперметр/Вольтметр ВАР-М02 на DIN рейку

При изготовлении самодельных блоков питания или зарядных устройств, народные умельцы зачастую оснащают подобные приборы цифровыми вольтамперметрами. Цена таких устройств колеблется в районе нескольких долларов, а их точность позволяет напрочь забыть о стрелочных измерительных приборах. Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству. Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют В, а также имеют встроенный шунт на 10 А.

Отдельно хочу разъяснить способы подключения ампервольтметра. Поскольку на странице продавца нет данной информации.

Подключения амперметра и вольтметра на зарядное. Схема подключения цифрового вольтамперметра

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер.

Амперметр/Вольтметр ВАР-М02 на DIN рейку

Измерение любой величины выполняется её сравнением в ходе практического эксперимента с эталонной единицей. При использовании измерительных приборов непосредственного отсчета, таких как вольтамперметр, необходимость использовать эталон отпала. Шкала прибора при изготовлении уже отградуирована в нужных единицах. Пользователь получает результат, наблюдая за стрелкой, движущейся по шкале, или цифрами на электронном дисплее. При работе с электронными устройствами при определении силы тока и напряжения до сих пор применяют приборы магнитоэлектрической системы.

Порой возникает потребность быстро и часто измерять показания электросети, например, автомобиля или квартирного щитка, но подключать для снятия замеров поочередно вольтметр и амперметр неудобно.

Вольтамперметр

Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания? В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. На сегодняшний день существует две популярные китайские, универсальные модели вольтметров амперметров со встроенным шунтом, которые так любят покупать в Китае на АлиЭкспресс все без исключения начинающие и профессиональные радиолюбители. Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Оба прибора имеют пять проводов для подключения к блоку питания. У первого слева три толстых провода черный, синий, красный и два тонких черный, красный.

Запросить склады. Перейти к новому. Привет всем! А то не хочется что-то сжечь

схемы для разных типов сетей

Содержание:

Прежде чем разбираться, как подключить амперметр, нужно знать, что прибор должен иметь небольшое сопротивление. Это необходимо для снижения напряжение для этого измерительного прибора. В идеале, сам прибор должен иметь нулевое, однако сделать это на практике невозможно.

Амперметр включается в цепь только последовательно, в зависимости от вольтметра, который имеет параллельное подключение. Если сделать все таки параллельно, ток пройдет по короткозамкнуттому пути, что повредить сам прибор. В статье будет разобрано, как правильно подключить данный измерительный прибор, а также это будет показано в двух видеороликах и одной лабораторной работе по электротехнике.

Подключение амперметра

Отличия приборов для постоянного и переменного тока

Амперметрами называются приборы для измерения силы тока, величины тока. Данные приборы всегда включаются последовательно в цепь, измерение тока в которой требуется произвести. Амперметры, в отличие от вольтметров, обладают при включении в цепь чрезвычайно малым сопротивлением, чтобы процесс измерения минимально влиял бы на показания. Итак, амперметры служат для измерения величин токов.

Установка шунта

При измерении значительных токов, через рабочую катушку прибора протекал бы недопустимо большой ток, что потребовало бы усложнять конструкцию, по этой причине, для возможности безопасного измерения больших токов прибегают к шунтированию рабочей катушки прибора, чтобы через саму катушку протекал не весть измеряемый ток, а только малая его часть. То есть измеряемый постоянный ток разделяют на ток шунта и ток рабочей катушки измерительного прибора, при этом шунт пропускает через себя почти весь ток измеряемой цепи.

Шунт подбирают таким образом, чтобы соотношение токов в нем и в рабочей катушке получалось 10 к 1, 100 к 1 или 1000 к 1, то есть соотношением сопротивлений шунта и измерительной цепи добиваются приемлемого режима работы измерительного прибора.

[stextbox id=’alert’]Амперметры для измерения небольших токов градуируются в миллиамперах, и называются миллиамперметрами, также есть и микроамперметры.[/stextbox]

Если нужно измерить ток переменный, да еще и немалый, как это делают при помощи токовых клещей, то здесь в схему добавляется измерительный трансформатор тока. Трансформатор тока имеет вторичную обмотку из множества витков, нагруженную резистором, а первичной обмоткой выступает один виток провода, просто пропущенного через окно сердечника трансформатора тока. По сути получается, что амперметр подключается ко вторичной обмотке токового трансформатора.

Цифровой амперметр с контактами

Требования к параметрам прибора

Когда изготавливают трансформатор тока для амперметра переменного тока, рассчитывают витки и резистор вторичной обмотки так, чтобы если измеряемый ток составляет 1000 ампер, то ток вторичной обмотки не превышал бы 0,5 ампер. Шкалу прибора градуируют на наибольший измеряемый ток, текущий в обмеряемом проводе, то есть на максимальный ток первичной обмотки токового трансформатора прибора.

Амперметр переменного тока никогда не включают в работу при разомкнутой вторичной обмотке токового трансформатора, поскольку в этом случае наведенная ЭДС попросту сожжет прибор, и амперметр станет опасным для персонала.

Таблица средних величин мощности потерь энергии приборов измерения.

Применение в амперметрах трансформаторов тока позволяет безопасно проводить измерения в цепях высокого напряжения, поскольку вторичная обмотка, соединенная непосредственно с измерительным прибором, всегда надежно изолируется. Часто корпус прибора для пущей безопасности заземляют, как и вторичную обмотку измерительного токового трансформатора, чтобы даже в случае пробоя изоляции между обмотками, персонал остался в безопасности.

Амперметр в цепи постоянного тока

Установка прибора

На большинстве автомобилей для контроля за работой системы электроснабжения используется только контрольная лампа заряда, которая не контролирует состояние аккумуляторной батареи, зарядный ток, величину напряжения в бортовой сети и, кроме того, не позволяет определять ряд неисправностей в цепях. Полную информацию о работе генератора и аккумуляторной батареи можно получить, если оснастить автомобиль амперметром и вольтметром.

Амперметр обычно подключается в разрыв провода идущего от генератора к аккумулятору. Например на Вазовских машинах между выводам “В+” генератора и “+” аккумуляторной батареи. Подключение Амперметра должно производиться проводом подходящего сечения.

Так например амперметр АП-111 необходимо подсоединять проводом сечением не менее 20кв, в противном случае провод будет греться. Сам Амперметр в процессе работы тоже может немного нагреваться, т.к. внутри него установлен шунт, на котором, при большом токе тоже выделяется тепло, это не является неисправностью.

Вольтметр подключется гораздо проще, в любом месте где есть “+”. Соответственно один контакт подключается к корпусу другой удобнее подключить к клемме замка зажигания где появляется “+” при включении зажигания. На рисунке показана типичная принципиальная схема подключения Амперметра и вольтметра

Правила того, как подключить амперметр, следует знать каждому. Так, например, подобные знания нередко используются при составлении заданий экспериментальных туров олимпиад школьников или же лабораторных работ.

Начнем с принципа работы амперметра. То, что он измеряет силу тока, очевидно просто из названия. Это происходит следующим образом: электрический ток, двигающийся по цепи, проходит и по прибору. При этом создается вращающий момент, который становится причиной отклонения динамической (подвижной) части на некоторый угол. Подобное отклонение прямо пропорционально силе тока. Далее это отображается визуально, например, движением стрелки или выводом числа.

Вспомним понятия параллельного и последовательного подключения. Если нужно измерить силу тока на каком-нибудь приемнике, то значение ее должно совпадать с тем, что проходит через амперметр. Это характерно конкретно для последовательного соединения.

Однако способ присоединения – не единственное важное условие того, как подключить амперметр. Не меньшее значение имеет сопротивление амперметра. Если оно вдруг окажется выше, чем сопротивление приемника, при подключении прибора система работы цепи нарушится, и значение тока, действующего на приемник, изменится. При подключении в разрыв не имеет значения, подключать «плюсом» к источнику питания или прибору. Главное, чтобы последовательно, а не параллельно.

Видов амперметров существует несколько. Среди них аналоговый и цифровой. С из помощью можно измерять и постоянный, и переменный ток. Однако для любого их них правила подключения амперметра сохраняются без изменений.

Стоит только проверить, какой ток измеряет конкретный прибор. Это указано на самом устройстве. Если ток постоянный, указано «=», если переменный – «~». Это необходимо сделать обязательно, в противном случае амперметр работать не будет.

Как подключить амперметр

Кроме того, при работе с электричеством надо следовать правилам безопасности. При контакте с оголенными проводами и небрежном отношении есть вероятность если получить не электрический ожог, то весьма неприятные ощущения.

Особенно это касается реальных установок, потому что в школьной лаборатории, как правило, цепь работает от батарейки, и сила тока не слишком высокая. Таким образом, характерной особенностью амперметра является его последовательное подключение. Это ограничивает количество способов, как подключить амперметр.

Материал по теме: Что такое реле контроля.

Способы подключения амперметра

Основная особенность прибора заключается в том, что он должен обладать маленьким сопротивлением. Это нужно для обеспечения незначительного падения напряжения на нем. Для идеального замера прибор должен иметь нулевое внутреннее сопротивление, но это недостижимо. Подключение амперметра в цепь производится последовательно, в отличие от вольтметра.

Если подключить его параллельно источнику питания, ток пойдет фактически короткозамкнутым путем и может повредить прибор. Схема подсоединения амперметра Схема подключения амперметра может быть прямой и косвенной. При прямой схеме прибор непосредственно подключается в цепь между источником питания и нагрузкой. Косвенная схема реализуется двумя способами:

Установка шунта параллельно амперметру, когда почти весь ток пропускается через шунт, обладающий небольшим сопротивлением, а на катушку прибора попадает незначительная его часть. Соотношение между токами и сопротивлениями шунта и прибора: Iш/Iпр = Rпр/Rш.

Таким образом, применяя откалиброванные шунты можно расширить диапазон измеряемых токов; Использование измерительных трансформаторов. Применяется для фиксации токов больших величин на электрооборудовании высокого напряжения. Ток в силовых электроцепях преобразуется посредством трансформаторов в маленькие величины (обычно это 5 А).

Амперметр

К выводам вторичной обмотки подключаются измерительные приборы. Важно! Выводы вторичной обмотки всегда замыкаются на резистор, а работа в разомкнутой цепи запрещается из-за того, что она может оказаться под фазным напряжением силовой цепи.

Последовательность подключения амперметра с шунтом Схемы с трансформаторами тока применяются на энергопредприятиях. Для подключения амперметров в низковольтных цепях электрики-любители, как правило, используют схему с шунтами. Схема подсоединения амперметра с шунтом Последовательность шагов по сборке схемы:

• Многие амперметры комплектуются откалиброванными шунтами. Необходимо знать приблизительный диапазон токов измерения.
• Зная ток, выбирается соответствующий шунт;
• Закрепить шунт на контактных выводах амперметра;
• Обесточить устройство, предназначенное для контроля тока;
• Разомкнуть питающую электроцепь и включить в нее последовательно с нагрузкой (лампой, резистором и т. д.) амперметр с закрепленным на нем шунтирующим элементом, учитывая полярность прибора (для аналоговых устройств) и источника;
• Подать напряжение и снять данные;
• Вновь отключить питающий источник, отсоединить амперметр и восстановить нормальную схему;

Цена одного деления прибора определяется, исходя из значения тока, указанного на шунте. В мультиметре шунты уже встроены в прибор. Нужно только поставить переключатель в нужный диапазон измерений. Делается это при снятом питании.

[stextbox id=’alert’]Если амперметр включается в цепь для определения зарядного тока между ЗУ и аккумулятором, то «плюс» ЗУ соединяется с «плюсом» амперметра, а «минус» амперметра с «плюсом» аккумулятора. Подсоединение цифрового вольтамперметра[/stextbox]

Магнитоэлектрические амперметры используются только в цепях постоянного тока. В поле постоянного магнита перемещается катушка измерительного прибора, связанная со стрелкой. Магнитное поле катушки, по которой проходит ток, взаимодействует с магнитным полем постоянного магнита, и стрелка отклоняется на соответствующий угол в ту или иную сторону.

Если такой прибор включить в цепь переменного тока, и попытаться провести измерения, то ничего не выйдет, ведь стрелка просто будет колебаться с частотой тока возле нулевого положения, и прибор может сгореть. Решается проблема применением схемы выпрямления. Выпрямительная система позволит измерить переменный ток частотой до 10кГц, при условии, что форма тока — синус.

Аналоговые амперметры по сей день не потеряли популярность. Им не нужно питание от батареек, измеряемая цепь дает им питание. Стрелка наглядно отображает показания. Но стрелочные приборы имеют недостаток — они довольно инертны.

Цифровые амперметры содержат аналого-цифровой преобразователь, и на ЖК-дисплее отображаются просто готовые цифры, показывающие результат измерений. Цифровые приборы лишены инертности, обладают высокой частотой опроса схемы, и наиболее современные дорогие амперметры могут выдавать до 1000 результатов измерения за одну секунду. Минус один — нужен дополнительный источник питания такому прибору.

Интересно почитать: что такое клистроны.

Заключение

В завершении отметим, что если у вас нет под рукой амперметра для измерения переменного тока, но есть амперметр постоянного тока, а необходимо здесь и сейчас измерить переменный ток, то вам поможет схема выпрямления, которую просто добавляют в цепь, и при помощи обычного амперметра постоянного тока можно будет измерить переменный ток, без необходимости прибегать к использованию трансформатору тока.

Надеемся, что эта краткая статья помогла вам понять, чем отличается амперметр постоянного тока от амперметра переменного тока, и теперь вы сможете измерить даже переменный ток амперметром постоянного тока, без необходимости покупать токовые клещи. Конечно, для измерения больших токов токовые клещи незаменимы, однако в любительской практике порой необходимы простые и практичные решения.

Более подробно об устройстве амперметра и как его использовать рассказано в материале  Лабораторная работа по электрическим измерениям. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию во время подготовки материала:

www.elquanta.ru

www.instrument16.ru

www.dpanorama.ru

www.electricalschool.info

Предыдущая

ИнструментарийУстройство амперметра и принцип его действия

Следующая

ИнструментарийЧто такое цифровой амперметр и чем он лучше обычного

Как правильно подключить вольтметр. Как надо подключить вольтметр при измерении напряжения

Вопросы разобранные в статье

Типы вольтметров

Существуют электромеханические и электронные устройства. Каждое из них имеет свои  особенности. Общим является то, что при измерении напряжения не используется последовательное подключение таких приборов в цепь. На схеме вольтметр обозначается кружком с буквой «V» внутри него.

Электромеханические устройства

Существуют приборы для определения напряжения для постоянного тока и переменного. Их работа основана на применении магнитоэлектрического принципа. Прибор состоит из постоянного магнита и стального сердечника. Стрелка крепится к рамке, на которую намотан тонкий провод. Когда через него проходит ток, возникает электромагнитное поле, отклоняющее стрелку.

Угол поворота рамки соответствует разнице потенциалов на клеммах. Чтобы уменьшить колебания стрелки в приборе применяется компенсатор. Это может быть индукционный или воздушный демпфер, система противовесов и др. Подобные элементы способствуют повышению точности результата измерения и компенсируют влияние силы тяжести на стрелку.

Электронные приборы

Такие устройства бывают двух видов — аналоговые и цифровые. В первом случае в схеме присутствует преобразователь измеряемой величины в угол поворота стрелки. Когда аналоговый вольтметр включается в электрическую цепь, то происходит преобразование переменного напряжения в постоянное. Сигнал поступает на детектор. Он воздействует на стрелку и та отклоняется на определенный угол.

Цифровые приборы по сравнению с аналоговыми являются более точными, поэтому последние в настоящее время практически не используются. У цифрового вольтметра есть дисплей и преобразователь, с помощью которых измеряемый параметр приобретает цифровой вид. На табло устройства, включенного в сеть с постоянным током, отображается полярность подключения. Точность показаний при измерении напряжения цифровым вольтметром во многом зависит от качества работы преобразователя.

Почему вольтметр имеет большое сопротивление?

Вольтметр имеет очень высокое внутреннее сопротивление, потому что он измеряет разность потенциалов между двумя точками цепи. Вольтметр не влияет на ток измеряемой цепи.

Если измерительный прибор имеет низкое сопротивление, через него будет проходить ток (согласно первому закону Кирхгофа ток будет распределяться между двумя ветвями цепи — часть тока будет протекать через нагрузку, а часть через вольтметр, именно поэтому его сопротивление должно быть как можно больше — чтоб минимизировать ток), и на выходе мы получим неверный результат. Большое сопротивление вольтметра не позволяет току проходить через него (разрыв цепи), и, таким образом, получают показания напряжения.

Какие устройства нельзя подключать к трансформатору напряжения?

Его основное отличие от стандартного вида автотрансформаторов том, что преобразования мощности не происходит, он не питает сопутствующие приборы, подключенные далее в цепи.

Это довольно сложное с конструктивной точки зрения оборудование, поэтому необходимо точно знать, какие приборы можно подключать к цепи. Используется для преобразования высоких характеристик в низковольтные, которые удобны для потребителей электроэнергии.

ТС напряжения не используется для передачи сущностных характеристики, привычный режим работы — это режим холостого хода. Именно от этого параметра стоит отталкиваться думая над вопросом, какое устройство допустимо подключить. Подключать к нему не следует нагрузку, так как это просто не входит в сферу использования.

Советуем изучить — Расшифровка обозначений пускателей ПМЛ

Вольтметры

Предназначен для расширения измерительных данных приборов, в том числе и амперметра, вольтметра. Использовать допустимо. Основное отличие — это наличие сопротивления вторичных обмоток небольшого показателя (в отличии от токового, который работает в режиме короткого замыкания оно имеет малые показатели).

Обмотки напряжения ваттметров

Обмотки присоединяют таким образом, чтоб ток был направлен на встречу. Обязательно фазное деление, так как потоки, которые имеются в наличии, советуют фазам. Используются измерительные тс для включения обмоток, но также они применяются аналогичным образом для счетчиков и частотометров.

Высокоомные обмотки реле

ТС предназначен не только для измерения, но и для питания оборудования. Их применяют с успехом во время проведения работ оперативных цепей сигнализации и релейной защиты.

Выбор автомобильного вольтметра

Аналоговый стрелочный вольтметр в машину

Абы какой прибор не подойдёт. Аналоговые или стрелочные отпадают сразу. Они прикольно выглядят, но толку от них очень мало. Нужен цифровой вольтметр со следующими параметрами:

1. Диапазон измерений — до 30 В. Чем ближе эта цифра будет к измеряемому напряжению, тем точнее прибор. Например, вольтметры, которые могут измерять до 100 В, в диапазоне от 10 до 15 В менее точны, чем модели до 30 В.
2. Количество знаков после запятой — 2. Обязательно при напряжении выше 10 В. Хитрые китайцы часто фотографируют свои вольтметры при напряжении 5-7 вольт, и после запятой реально есть 2 знака. Но стоит только подать более 10 В, и один знак после запятой исчезает, так как для него уже нет места.
3. Скорость обновления показаний — до 25 миллисекунд. Быстрый вольтметр позволит проводить более обширную диагностику.
4. Отдельное питание. Дешёвые модели питаются от того же напряжения, которое измеряют. А оно скачет. Чтобы показания на дисплее не гуляли, вольтметру нужно обеспечить отдельное, стабилизированное питание.
5. Наличие калибровки. То ли китайские вольты отличаются от наших, то ли есть какие-то другие причины, но без калибровки практически невозможно найти два одинаково показывающих вольтметра.

Достойный вольтметр для автомобиля

Если выбранная вами модель не соответствует ни единому требованию из перечисленных, то делать расширенную диагностику не получится. Хотя кое-что и такие вольтметры в машине могут показать.

Как правильно записывать показания измерительных приборов с учетом погрешности

При записи величин (с учетом погрешности) следует пользоваться формулой:

где A — измеряемая величина, a — результат измерений, Δa — погрешность измерений.

Погрешность измерений равна половине цены деления шкалы измерительного прибора, если в задаче не указана другая величина погрешности.

Цена деления шкалы — разность значений величины, соответствующих двум соседним отметкам шкалы. Чтобы найти цену деления шкалы, нужно:

1. Найти два ближайших штриха шкалы, возле которых написаны значения величин.
2. Вычесть из большего значения меньшее.
3. Полученное число разделить на число делений (промежутков), находящихся между ними.

Пример №1. Определите показания вольтметра (см. рисунок), если погрешность прямого измерения напряжения составляет половину цены деления вольтметра.

Видно, что стрелка вольтметра встала на значении «2,0» Вольт. Она немного не дотягивает до штриха «2», но к нему она находится ближе, чем к предыдущему штриху.

Два ближайших штриха шкалы с указанными значениями имеют значения 1 и 2 В. Всего между ними 5 промежутков. Следовательно, цена деления шкалы равна: (2 – 1)/5 = 0,2 (Вольт).

Так как по условию задачи погрешность равна половине цене деления шкалы, то она равна 0,1 Вольтам. Следовательно, вольтметр показывает: 2,0 ± 0,1 В.

Задание EF18821 Определите показания вольтметра (см. рисунок), если погрешность прямого измерения напряжения равна цене деления вольтметра.

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

Схемы и способы подключения

Часто возникает вопрос, как подключать амперметр, последовательно или параллельно. Соединить рассматриваемое устройство в разрыв электроцепи не составит труда. В целях безопасности такая процедура выполняется, когда отключен источник питания. Заранее нужно удостовериться, что максимальный ток не будет превышать допустимые значения прибора. Такие шкалы дублируются в сопроводительной техдокументации. Когда подается питающее напряжение, снимаются показания. Необходимо выждать, когда прекратит колебаться стрелка. Когда она смещается в обратную сторону, то меняется полярность подключения. При чересчур сильном токе используется допшунтирование.

Схема подсоединения приспособления бывает прямой либо косвенной. В первом случае устройство непосредственно подключают в электроцепь меж источником питания и нагрузкой.

До того, как подключить приспособление необходимо учитывать:

• постоянный либо переменный ток в электросети;
• соблюдена ли полярность устройства;
• стрелка приспособления должна располагаться за серединой шкалы;
• границы измерения максимально возможных скачков тока в схеме;
• соответствует ли внешняя среда рекомендованным показателям;
• находится ли место измерений без влияния вибрации.

Подключение устройства

В цепь постоянного тока

Постоянный ток может проходить через разные электросхемы. В качестве примера можно привести всевозможные зарядные устройства, блоки питания. Чтобы ремонтировать подобные устройства, мастер должен иметь понимание, как подключается амперметр в электроцепь.

В домашних условиях такие навыки также не станут лишними. Они помогают человеку, который не слишком увлекается радиоэлектроникой, самому определять, например, время, на которое хватает зарядки батареи от фотоаппарата.

Чтобы провести эксперимент, понадобится в полной мере заряженный аккумулятор с номинальным напряжением, к примеру, в 3,5 В. Кроме того, нужно использовать лампу такого же номинала, чтобы создать последовательную схему:

• аккумулятор;
• амперметр;
• лампочка.

Запись, которая обозначена на измерительном устройстве, фиксируется. К примеру, осветительный прибор будет потреблять электроэнергию мощностью в 150 миллиампер, а батарея имеет вместимость в 1500 миллиампер-часов. Следовательно, она будет работать в течение 10 часов, выдавая ток в 150 мА.

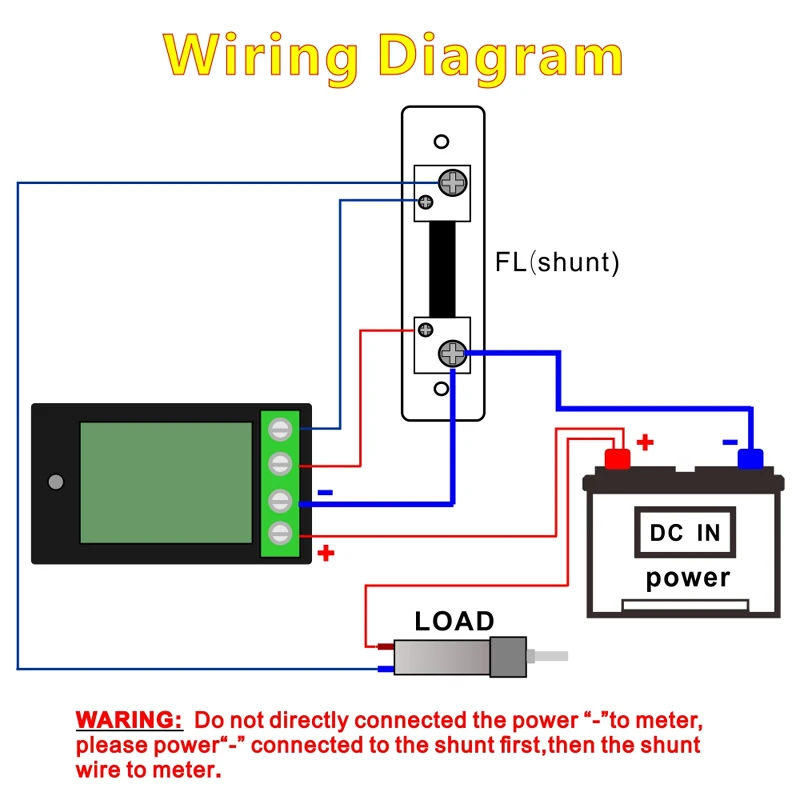

Цепь постоянного тока

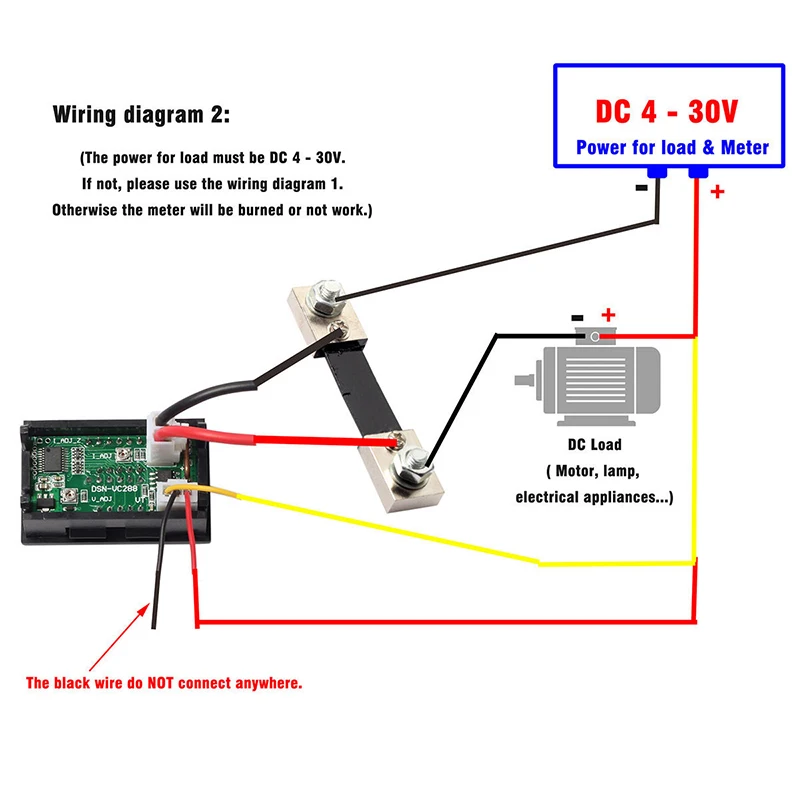

К зарядному устройству

Часто возникает вопрос, как правильно подключать амперметр к зарядному устройству. В процессе применения зарядного устройства возникает надобность в измерении силы тока. Подобное даст возможность осуществлять контроль процесса накопления электроэнергии батареей, и избежать перезарядки с недозарядкой. Вследствие этого сроки эксплуатации аккумуляторной батареи существенно увеличатся.

Во время работы большого количества технических приспособлений появляется необходимость в контроле силы тока. Стрелки амперметра либо показатели на мониторе дискретного устройства покажут оператору такой физический параметр. Проводимые замеры нужны, чтобы поддержать рабоче состояние и для сигнализации о появлении аварийной ситуации.

Подсоединение к зарядному устройству

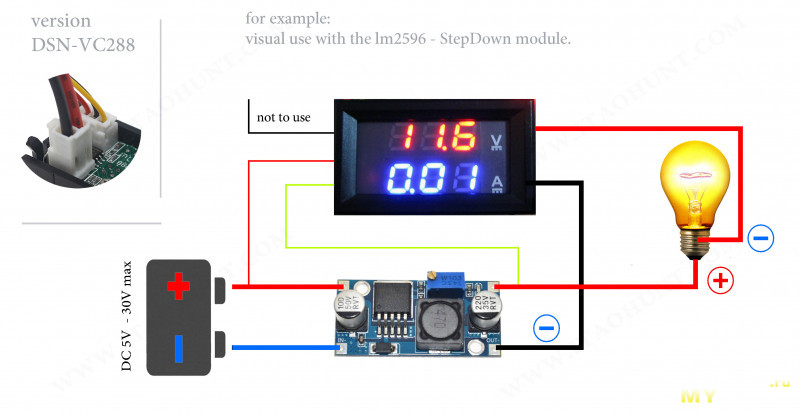

Как подключить вольтметр в машине?

Как уже было сказано выше, самый простой в плане подключения вольтметр – рассчитанный под установку в разъем прикуривателя. Такой прибор достаточно просто воткнуть вместо собственно прикуривателя, и все. Также для его установки можно воспользоваться удлинителем или тройником для этого же разъема. Это будет удобно, если розетка прикуривателя используется вами еще для чего-либо – для питания видеорегистратора, зарядки смартфона, или по прямому назначению.

С проводными моделями придется повозиться. Сначала рассмотрим вольтметр, у которого есть только два провода. Как правило, они всегда идут двух разных цветов, например, красный и черный. Если купленный вами вольтметр не откровенная подделка, то красный провод – это «плюс», а черный, соответственно, «минус» или «масса».

Любой вольтметр в машине подключается непосредственно к аккумуляторной батарее. Лучше, если через плавкий предохранитель. Так, кстати, подключены практически все розетки прикуривателя – прямо к АКБ через предохранитель. Соответствующие провода для подключения вольтметра лучше всего протянуть к аккумуляторной батарее самостоятельно. В качестве альтернативы можно попытаться найти «плюс» и «минус» под обшивкой панели приборов, либо в том месте, где подключена автомагнитола. Однако, повторимся, лучше всего – протянуть отдельные два провода прямо к АКБ, установив в разрыв плюсового провода плавкий предохранитель.

Что делать, если оба провода, выходящих из купленного вольтметра, имеют одинаковый цвет? Какой куда подключать? Все очень просто. Чтобы определить, какой из проводов соответствует «плюсу», а какой «минусу», попытайтесь измерить при помощи вольтметра напряжение обычной 9-вольтовой батарейки, именуемой в народе «крона». Если подключить провода правильно, то на дисплее отобразится корректный вольтаж без знака «минус» и других ошибок. Остается только наметить провода в соответствии с полярностью батарейки, и в таком же порядке тянуть их к АКБ.

На многих автомобильных вольтметрах узнать полярность проводов при помощи пальчиковой батарейки невозможно. Прибор просто не отреагирует на ее подключение. Происходит это потому, что сам вольтметр питается от источника, напряжение которого измеряет. И для его работы требуется обычно, как минимум, 3-5 вольта, которых в пальчиковой батарейке просто нет (там только 1,5 В).

Как подключить вольтметр в машине, если из него выходит три провода? Начать надо с идентификации двух основных проводов – плюсового и минусового. Ориентироваться можно либо по цветовой маркировке, либо (что более надежно) по измерению напряжения кроны. Третий оставшийся провод – сигнальный. Если его подключить к соответствующему проводу в машине, то вольтметр будет автоматически выключаться и включаться при повороте ключа в замке зажигания. По этому же принципу подключается сигнальный провод к автомагнитоле. Туда, кстати, его и можно подсоединить. Обозначается он буквами АСС.

Аналоговые вольтметры подключаются так же. Сначала определяется полярность проводов, после чего они подсоединяются к соответствующим клеммам АКБ. Предохранителем тоже не следует брезговать. Если с прибором что-либо случится, предохранитель предохранит ваш автомобиль от пожара.

Устройство и принцип действия

Если говорить о принципе действия, то все устройства такого типа, что позволяют осуществлять различные замеры в электрических сетях, бывают 2 видов:

Первая категория представляет собой стрелочные устройства. В них стрелка крепится к специальной раме, куда намотан кабель. Такая катушка будет располагаться рядом с магнитом в тех устройствах, что обычно применяются для сетей с постоянным током. Или рядом с другой катушкой – если прибор предназначается для тока переменного типа.

Тут следует уточнить, что модель, рассчитанная для сетей с переменным характером тока, в сети постоянного работать не будет.

Но если для подключения использовать диодный мост, то осуществить необходимые измерения в сети переменного тока он сможет, но с небольшой потерей точности.

Когда электрический ток проходит через обмотку, то в ней появляется электромагнитное поле, которое осуществляет взаимодействие с магнитом либо иной обмоткой, и происходит поворот рамки. Вращаться катушке, где расположена стрелка, не дает пружина. По этой причине угол поворота рамки будет соответствовать току, который через нее идет, и потенциалу на клеммах.

Для снижения стрелочных колебаний в устройстве присутствует электромагнитный демпфер.

Он может быть поршневым, выполненным из цилиндра и поршня, или сделанным из алюминиевой пластины. Чтобы увеличить точность показаний, стрелка имеет специальные противовесы, что сводят к нулю влияние силы тяжести. Да и сама система делается из такого типа стали, как легированная, чтобы уменьшает ее износ.

Особенности применения вольтметров в различных случаях

Чтобы получить точное значение напряжения, нужно правильно включить измерительный прибор. Соединение должно быть только параллельным. При этом важно соблюдать полярность. Её можно определить по схеме, где указано, как правильно подключить измерительные приборы. Теоретически идеальный вольтметр будет максимально точным при очень большом внутреннем сопротивлении. В таком случае через него будет проходить минимальный ток.

В реальной ситуации это условие не соблюдается, поэтому измерение производится с учётом предполагаемой величины напряжения. В данном случае требуется установить переключатель вольтметра в соответствии с нужным диапазоном.

Выбор вольтметра для измерения постоянного напряжения зависит от величины последнего:

• Если напряжение не превышает 1 милливольта, то используют аппараты со встроенным усилителем.
• До 1000 вольт можно применять обычные измерительные приборы разных видов.
• Если нужно проверить этот параметр на высоковольтном участке, то необходимо использовать специальные электростатические приборы, предназначенные для работы в электросетях с напряжением свыше 1000 В.

Чтобы увеличить предел измерения, можно применять последовательное соединение добавочного сопротивления с прибором. В этом случае наблюдается прямо пропорциональная зависимость, то есть, чтобы увеличить предел измерения в N раз, следует сопротивление также увеличить в N раз.

Тип вольтметра для сети с переменным током выбирается в зависимости от значения напряжения и частоты тока:

• Для измерения разности потенциалов менее 1 В подключается вольтметр с усилителем.
• Напряжение до 1 кВ и до 10 кГц в электрической цепи измеряется с помощью обычных приборов.
• При измерении высокочастотного переменного напряжения используются электростатические и термоэлектрические аппараты.

При измерении переменного напряжения прибор отображает значение, указанное на схеме. Оно примерно в 1.7 раз меньше амплитудного. Если используется правильная схема подключения, вольтметр будет показывать максимально точное значение. При проведении измерений в  электросетях с переменным током в качестве добавочного сопротивления можно применять как резисторы, так и трансформаторы напряжения.

Правила подключения вольтметра

Перед тем как приступать к определению напряжения в электросети, следует сделать правильный выбор типа вольтметра с учетом особенностей использования различных моделей. Необходимо также учитывать ряд параметров:

• Внутреннее сопротивление измерительного прибора. Чем оно выше, тем точнее результат измерений. Определить эту характеристику поможет схема применяемого вольтметра. На практике важно, чтобы его рабочий диапазон был больше, чем значение измеряемого параметра. На приборе должно быть соответствующее обозначение.
• Диапазон напряжений, который подлежит измерению. Обычно подключение вольтметра происходит после выбора необходимого варианта. Измерение очень малых или больших напряжений осуществляется с помощью специальных устройств — усилителей или трансформаторов.
• Если нужно узнать величину переменного напряжения, необходимо учитывать не только разность потенциалов, но и рабочую частоту. Каждый вольтметр включается при условии соблюдения определённых допустимых пределов, при которых он должен применяться.
• Важной характеристикой является погрешность измерения. Идеальной точности измерений, подсоединив прибор, добиться практически невозможно. Поэтому мастер должен точно знать максимально допустимую погрешность. Обычно она указывается на приборе.

Важно! Для определения напряжения включайте вольтметр в цепь параллельно, иначе вы сможете определить только ЭДС источника, если он есть.

Амперметр и вольтметр.

Правила включения.

Измерение напряжения.

Прибор, предназначенный для измерения напряжения называется вольтметр, и, в отличие от амперметра, в цепь он включается параллельно участку цепи, напряжение на котором необходимо определить. И, опять же, в противоположность идеальному амперметру, имеющему нулевое сопротивление, сопротивление идеального вольтметра должно быть равно бесконечности. Давай разберемся с чем это связано:

Если бы в цепи не было вольтметра, ток через резисторы был бы один и тот же и определялся по Закону Ома следующим образом:

Итак, величина тока составила бы 1 А, а соответственно напряжение на резисторе 2 было бы равно 20 В. С этим все понятно, а теперь мы хотим измерить это напряжение вольтметром и включаем его параллельно с
. Если бы сопротивление вольтметра было бы бесконечно большим, то через него просто не потек бы ток (
), и прибор не оказал бы никакого воздействия на исходную цепь. Но поскольку
имеет конечную величину и не равно бесконечности, то через вольтметр потечет ток и, в связи с этим напряжение на резисторе
уже не будет таким, каким бы оно было при отсутствии измерительного прибора. Вот поэтому идеальным был бы такой вольтметр, через который не проходил бы ток.

Как и в случае с амперметром, есть специальный метод, который позволяет увеличить пределы измерения напряжения для вольтметра. Для осуществления этого необходимо включить последовательно с прибором добавочное сопротивление, величина которого определяется по формуле:

Это приведет к тому, что показания вольтметра будут в n раз меньше, чем значение измеряемого напряжения. По традиции давайте рассмотрим небольшой практический пример

Здесь мы добавили в цепь добавочное сопротивление
. Перед нами стоит задача измерить напряжение на резисторе
:
. Давайте определим, что при таком включении будет на экране вольтметра:

Подставим в эту формулу выражение для расчета сопротивления добавочного резистора:

Таким образом:
. То есть показания вольтметра будут в n раз меньше, чем величина напряжения, которое мы измеряли. Так что, используя данный метод, возможно увеличить пределы измерения вольтметра

В завершении статьи пару слов об измерении сопротивления и мощности.

Для решения обеих задач возможно совместное использование амперметра и вольтметра. В предыдущих статьях (про мощность и сопротивление) мы подробно останавливались на понятиях сопротивления и мощности и их связи с напряжением и сопротивлением, таким образом, зная ток и напряжение электрической цепи можно произвести расчет нужного нам параметра. Ну а кроме того есть специальные приборы, которые позволяют произвести измерения сопротивления участка цепи – омметр – и мощности – ваттметр.

В общем-то, на этом, пожалуй, на сегодня закончим, следите за обновлениями и заходите к нам на сайт! До скорых встреч!

Общие рекомендации по подключению

Теперь приведем небольшие рекомендации, как правильно подключить вольтметр, чтобы он показал максимально точные данные. Первый момент состоит в том, что подключение прибора в электроцепь нельзя осуществлять последовательно, иначе он поломается из-за снижения тока. Подключение должно осуществляться лишь параллельно, ведь это не влияет на течение тока. И сопротивление должно быть большим.

Многие очень часто путают вольтметр с амперметром, в котором все будет наоборот.

Схема подключения прибора будет выглядеть так, что для замера напряжения, которое присутствует в цепи между 2 точками, он подсоединяется так, чтобы включение было расположено напротив источника питания. Устройство влияния на ток не оказывает по причине того, что пропускает его через себя. Поэтому его сопротивление так велико.

Для расширения диапазона замеров можно подсоединить к обмотке устройства дополнительный резистор.

Тогда на измеритель пойдет лишь часть тока, что будет пропорциональна сопротивлению прибора. Если нам известно сопротивление резистора у вольтметра, то можно будет определить показатель напряжения.

Сам резистор устанавливается внутрь вольтметра и одновременно используется с целью снижения влияния различных факторов на результаты измерений. Поэтому он делается из материала, который имеет максимально низкий температурный коэффициент. Его сопротивление будет меньше, чем в катушке, из-за чего общее сопротивление не будет зависеть от температурного режима.

Постоянное напряжение

Если говорить о напряжении постоянного типа, то для замера показателей электрической цепи следует иметь так называемый постоянный тококомпенсатор. Хотя более простым решением будет использование обычного цифрового устройства. Чтобы измерить значения, начинающиеся от десятков милливольт и заканчивающиеся сотнями вольт, применяют такие устройства:

• электродинамические;
• электромагнитные;
• магнитоэлектрические.

При таком типе измерений можно использовать и добавочные сопротивления.

Если осуществляется измерение такого типа напряжения в несколько киловольт, то обычно используются вольтметры электростатического типа. Реже – другие типы устройств, что подключаются через делитель.

Переменный ток

Чтобы правильно замерить характеристики переменного тока рассматриваемым устройством, нужно иметь так называемый измерительный трансформатор. Он используется для осуществления подобных замеров и повышения безопасности людей за счет того, что позволяет получить гальваническую развязку от цепи высокого напряжения. Кстати, этот способ будет единственно правильным вообще, ведь по технике безопасности запрещено проводить измерения без таких трансформаторов.

Использование подобных трансформаторов даст возможность увеличить пределы измерения устройств, то есть можно замерять большие напряжения и токи посредством низковольтных и слаботочных приборов. Если измеряется переменный ток до значений в единицы вольт, то применяют:

• цифровые вольтметры;
• выпрямительные;
• аналоговые.

Если до сотен вольт – электродинамические, выпрямительные и электромагнитные. Если же до нескольких десятков мегагерц, то измерения нужно проводить электростатическими и термоэлектрическими вольтметрами.

Вольтметр. Прибор для измерения напряжения в электрической цепи

Все мы знаем, что напряжение в бытовой розетке 220 В (стоит помнить, что не во всех странах). Но ведь оно иногда может быть больше или меньше и возникает логичный вопрос — а как померять напряжение? Для этого нам и нужен вольтметр.

И так, вольтметр — это прибор, который измеряет разность потенциалов (в Вольтах) или напряжение. Принцип работы классического вольтметра довольно прост — ток, который индуцируется в катушке при подключении к источнику напряжения, создает вращающий момент, который перемешает стрелку электроизмерительного прибора. Отклонение стрелки всегда прямо пропорционально разности потенциалов между измеряемыми точками. Стоит помнить, что вольтметр ВСЕГДА подключается параллельно к цепи, в которой ведется измерение напряжения.

READ Как подключить монопод к nokia lumia 720

Вольтметр. Виды. Устройство. Работа. Применение. Особенности

Вольтметр – измерительный прибор для считывания уровня электрического напряжения. Он подключается параллельно нагрузке или непосредственно к источнику напряжения (U). Единица измерения напряжения — Вольт (V). Прибор имеет большое сопротивление. Чем оно больше, тем он лучше и точнее. Это снижает воздействие на измеряемую цепь, и дает возможность считать данные о напряжении с минимальной погрешностью.

По предназначению приборы могут быть:

• Постоянного напряжения.
• Переменного напряжения.
• Импульсной чувствительности.
• Фазовые.
• Селективного поиска частот.
• Универсальные.

Постоянного напряжения

Вольтметр постоянного напряжения имеет маркировку В2. Он применяется в сетях с постоянным током. Обычно такие приборы используют как тестер для различного оборудования, а также автомобильной проводки.

Переменного напряжения

Приборы переменного напряжения имеют маркировку В3. Он используется в сетях соответствующего тока. Прибор преобразовывает переменные параметры в постоянные, на выходе проводится усиление сигнала, который поступает на измерительный механизм. Фактически внутри, устройство для переменных сетей, соответствует прибору постоянного тока, но перед этим имеет специальную систему для преобразования параметров электричества.

Импульсной чувствительности

Импульсочувствительные модели маркируются обозначением В4. Они предназначены для снятия показаний коротких импульсных напряжений. Часто такие вольтметры применяют для поиска импульсных помех. Иными словами, с помощью данного прибора можно выявить, на каком участке электрической цепи присутствует слабый контакт. Благодаря этому свойству импульсные блоки применяют при тестировании электропроводки автомобилей, микросхем и т.д.

Фазовые

Фазовые аппараты маркируются как В5. Приборы предназначены для снятия измерений квадратурных составляющих первой гармоники. Принцип действия таких измерителей заключается в том, что они оснащаются двумя чувствительными зонами. Прибор снимает два показания. Первоначальная фаза устройством воспринимается как ноль. Такие приборы практически не востребованы, поскольку в быту являются ненужными.

Селективного поиска частот

Измерительные приборы селективного поиска частот имеют на корпусе обозначение В6. Они одни из самых габаритных. Вольтметры этого типа могут выделять гармонические составляющие сложных сигналов. Фактически их конструкция имеет много общего с радиоприемниками, которые ловят частоты сигналов.

Универсальные

Универсальные измерители являются многофункциональным устройством, которое позволяет снимать показатель напряжение в любых электрических сетях. На корпусе таких приборов стоит маркировка В7. Зачастую в комплекте с такими устройствами идут наборы шунтов для проведения безопасного подключения.

По внешним параметрам измерители разделяют на три категории:

• Переносные.
• Стационарные.
• Щитовые.

Переносные вольтметры являются полностью автономными. Они отличаются небольшими размерами, весом и удобным корпусом для транспортировки. Мультиметр или тестер считаются одной из разновидностей переносных вольтметров. Зачастую такие приборы оснащаются двумя электродами для снятия показаний электрической цепи без необходимости закрепления прищепками или крокодилами.

Стационарные вольтметры являются более тяжелыми. Они обычно устанавливаются в сложное электрическое оборудование. Такие приборы более чувствительные, поэтому отличаются повышенными габаритами. Их устанавливают на производственных объектах, где постоянно требуется контролировать состояние электросети, которая поддерживает работу холодильных установок, нагревательных элементов, систем кондиционирования и пр. Особенно они важны, если идет питание от генератора.

Щитовые вольтметры имеют много общего со стационарными, поскольку их нельзя переносить. Они зачастую имеют более компактный корпус, чем стационарные, но все-таки крупнее переносных вольтметров. Обычно их устанавливают в щитовые шкафы.

Принцип действия

По принципу действия вольтметры, как и любые другие приборы, предназначенные для изменения параметров электрической цепи, бывают электронными и механическими. Способы, по которым они проводят измерения, отличаются. Сложно сказать какой принцип лучше.

Электромеханические

Электромеханические вольтметры имеют стрелку, которая закреплена на рамке с обмоткой. Рамка насаживается на ось с постоянным магнитом. При подаче напряжения создается электромагнитное поле. В результате его взаимодействия с полем постоянного магнита, рамка начинает отклоняться вместе со стрелкой, которая указывает на шкалу.

Такие приборы могут иметь различную чувствительность, которая выражается коэффициентом пропорциональности между цифровым отображением угла на шкале и реальным напряжением. Для того чтобы предотвратить колебания стрелки на шкале, и снять точные показания применяется индукционный демпфер.

Обычно его делают из алюминиевой пластины, которая также крепится на оси и передвигается вместе со стрелкой. Создаваемые электромагнитные завихрения контактируют с пластиной, подобно парусу и ветру. Это притормаживает колебания стрелки. Также бывает воздушный демпфер, который состоит из механизма из поршня и цилиндра.

При колебаниях стрелки они придерживают ее, не допуская сильных скачков. Проводится обычное затормаживание поршнем, зафиксированным в цилиндре.

Также внутри электромеханических вольтметров имеется система противовесов в виде грузиков устанавливаемых на стрелку. Они не допускают ее отклонение под влиянием силы тяжести. Благодаря этому устройство дает точные показатели вне зависимости от угла наклона при проведении измерения. Подвижные части механизма вольтметра делают из твердой стали, которая не поддается истиранию. Все стержни полируются для снижения трения.

При подключении таких приборов необходимо соблюдать полярность, поскольку при неправильном соединении стрелка будет пытаться повернуться в противоположную сторону, что не позволяет специальный стопор в корпусе.

Электронные

Электронные вольтметры могут быть аналоговыми или полностью электронными. Аналоговые приборы внешне напоминают обычные механические. Они также оснащаются стрелкой, которая указывает на шкалу. Внутри них имеется компактная система преобразования входного напряжение в постоянное. Благодаря этому колебания стрелки исключаются. Специальный детектор в зависимости от уровня напряжения отклоняет стрелку под определенным углом, который и соответствует измеренному напряжению цепи.

Цифровые вольтметры имеют микросхему (контроллер). На внешней панели имеется дисплей, на котором отображается напряжение в цифровом виде. Такие приборы отличаются большой точностью, компактностью, легкостью и надежностью. Точность вольтметра в первую очередь зависит от преобразователя, переводящего параметры напряжения в кодированный цифровой сигнал, который отображается на дисплее.

Как подключать вольтметр и правила пользования

В электрических схемах вольтметр отображается латинской буквой «V». Для получения точных данных прибор должен быть подключен параллельно участку цепи, на которой необходимо провести измерение напряжения. При подсоединении важно соблюсти полярность. Для непосредственной фиксации проводов прибора к проводнику он оснащается специальными зажимами или точечными электродами.

В тех случаях, если необходимо замерить напряжение источника питания, прибор подключается непосредственно к его клеммам. При этом необходимо учитывать, что для высоковольтного напряжения нельзя применять слабые вольтметры, не рассчитанные для таких параметров.

Все устройства разделяются по диапазону измерения. Существуют вольтметры, которые могут фиксировать как милливольты, так и киловольты. Бывают также модели для работы с микросхемами, так называемые микровольтметры.

Они чувствительны к миллионной части вольта. Следует всегда смотреть на диапазон частоты измерения, перед тем как использовать вольтметр для снятия параметров напряжения в отдельно взятом участке электрической цепи.

Применив микровольтметр вместо киловольтметра можно вызвать короткое замыкание.

Особенно важно обратить внимание, что если прибор рассчитан для постоянного тока, то его нельзя подключать к переменному, и наоборот. Если применяется универсальный вольтметр, то перед его подключением необходимо выбрать режим измерения.

В случае, когда он применяется для измерения постоянного напряжение, то на панели вольтметра необходимо установить значение, например + 60В. После этого нужно уменьшать вольтаж до тех пор, пока прибор не начнет считывание. Это проводится потому, что сети постоянного тока могут иметь различные напряжения.

К примеру, в военной технике – 24В, автомобилях – 12В, а в некоторых мотоциклов – 6В. В том случае, когда нужно работать с сетью переменного тока, то устанавливается показатель 220В.

Специфика установки

Таблица характеристик цифрового вольтметра.

Если с цифровыми вольтметрами, которые питаются от прикуривателя, не возникает проблем во время монтажа, то модели, устанавливаемые непосредственно в приборную панель, часто заставляют водителей задуматься над порядком их подключения.

Большинство вольтметров, представленных на рынке, имеют два или три провода для подключения к сети, хотя встречаются модели и с четырьмя контактами. Провода имеют стандартную цветовую маркировку:

• красный провод соответствует «плюсу»,
• черный провод подключается к «минусу»,
• белый провод отвечает за управление интенсивностью подсветки, включение и выключение устройства.

Источники



• https://osensorax.ru/electricity/kak-podklyuchit-voltmetr
• https://srub-brusa.ru/raboty/kak-podklyuchit-voltmetr.html
• https://math-nttt.ru/novosti/shema-podklyucheniya-voltmetra.html
• https://nordtool.ru/remont/kak-podklyuchit-voltmetr-v-cep-2.html
• https://kamuflyzh.ru/instrument-i-oborudovanie/podklyuchenie-voltmetra-v-cep.html
• https://DiesElit.ru/osnovy/voltmetr-vklyuchaetsya-v-cep.html
• https://LesSale.ru/glavnoe/podklyuchenie-voltmetra.html
• https://BurForum. ru/elektroraboty/kak-podklyuchaetsya-voltmetr.html
• https://dismaster.ru/masteru/kakim-obrazom-vklyuchayut-v-elektricheskuyu-tsep-voltmetr.html
• https://stroy-podskazka.ru/voltmetr/kak-podklyuchit/
• https://CrystalSoap.ru/elektrika-remont/kak-podklyuchit-voltmetr.html
• https://etnis22.ru/baza-znanij/kak-v-elektricheskuyu-tsep-podklyuchaetsya-voltmetr.html
• https://int43.ru/raboty/kak-podklyuchit-voltmetr-v-cep-2.html
Схема простого цифрового вольтметра

с использованием ICL7107

В этом проекте мы собираемся построить цифровой вольтметр без использования микроконтроллера. Здесь мы используем очень популярную микросхему для измерения напряжения, а именно ICL7107/CS7107 . Используя ICL7107, мы можем построить точный и недорогой вольтметр. ICL7107 — это 3,5-разрядный аналого-цифровой преобразователь (АЦП), который потребляет очень мало энергии. Микросхема имеет внутреннюю схему для управления четырехсегментным дисплеем для отображения измеренного напряжения. Он также имеет тактовую схему и источник опорного напряжения.

Вольтметр — очень полезное устройство, которое часто оказывается очень удобным, поэтому мы построили этот цифровой вольтметр на печатной плате , чтобы его можно было легко использовать где угодно. Ранее мы построили множество схем для измерения напряжения:

• Цифровой вольтметр 0-25 В с использованием микроконтроллера AVR
• Цепь вольтметра LM3914
• Система контроля напряжения автомобильного аккумулятора на основе PIC
• Цепь контроля батареи



Требуемые компоненты:

1. LM555                               -1
2. ICL7107/CS7107               -1
3. LM7805                             -1
4. Общий анод Семисегментный светодиодный индикатор -4
5. Печатная плата                                    -1
6. Клеммная колодка 2 контакта         -2
7. 47k                                      -1
8. 1k                                        -5
9. 22k                                     -1
10. 10K                                    -1
11. 120K                                  -1
12. POT 5K                               -1
13. 100 нФ                                -3
14. 10 мкФ                                  -2
15. 100 пФ                                -1
16. 220 нФ                                -1
17. 47 нФ                                  -1
18. Источник питания 9 В/12 В       -1
19. Светодиодный индикатор                                    -1
20. Палочки Berg                         -2
21. 40-контактная база ИС                    -1
22. 8-контактная база микросхемы                     -1
23. Зонд или провод
24. 1N4148 Диод                   -2

Принципиальная схема и пояснение к работе:

Работа этого цифрового вольтметра Схема очень проста. АЦП внутри ИС представляет собой интегрирующий преобразователь или аналого-цифровой преобразователь двойного типа. Внутренний АЦП этой ИС считывает измеряемое напряжение, сравнивает его с внутренним эталонным напряжением и преобразует его в цифровой эквивалент. Затем этот цифровой эквивалент декодируется для семисегментных дисплеев с помощью схемы драйвера внутри ICL7107, а затем отображается на четырех семисегментном светодиодном дисплее. Узнайте здесь, как можно использовать АЦП для измерения напряжения и проверки Демонстрационное видео конец этой статьи, где мы измерили выходную мощность Arduino для целей тестирования.

Здесь резистор R1 и конденсатор C1 используются для установки частоты внутренних часов ICL7107. Конденсатор C2 фильтрует колебания внутреннего опорного напряжения и обеспечивает стабильные показания на семисегментном дисплее. R5 отвечает за контроль диапазона вольтметра. (R5=1K для диапазона 0-20В и 10K для диапазона 0-200В). RV1 — это потенциометр, который можно использовать для калибровки напряжения вольтметра или установить опорное напряжение для внутреннего АЦП.

Эта схема включает в себя 4 семисегментных светодиодных индикатора с общим анодом и индикатором отрицательного напряжения. Эта схема должна работать при напряжении питания 5 В, поэтому мы использовали микросхему стабилизатора напряжения 7805 для подачи 5 В в схему, а также для предотвращения повреждения ICL7107.

Отрицательное напряжение питания: Здесь нам также нужно подать отрицательное питание на контакт № 26 ICL7107, для которого мы использовали 555 IC. Микросхема таймера 555IC настроена здесь как ASTABLE мультивибратор. Конденсатор здесь можно заменить, однако выбор следует проводить по максимальному отрицательному напряжению. Если выбранная емкость не подходит, то мы не можем получить максимальное отрицательное напряжение на выходе. Здесь мы использовали 100 нФ и 10 мкФ. Проверьте здесь, как мы можем использовать микросхему таймера 555 для генерации отрицательного напряжения.

Схема и проектирование печатной платы с использованием Easyeda:

Eyeseda — это не только одно решение для схемы для схемы, моделирования схемы и дизайна печатной платы, они также предлагают недорогой прототип печатной платы и компоненты. Недавно они запустили свою службу поиска компонентов, где у них есть большой запас электронных компонентов, и пользователи могут заказывать необходимые компоненты вместе с заказом на печатную плату.

При проектировании схем и печатных плат вы также можете опубликовать свои проекты схем и печатных плат, чтобы другие пользователи могли копировать или редактировать их и получать от этого выгоду. Вольтметр с использованием ICL7071, . Проверьте ссылку ниже:

https://easyeda.com/circuitdigest/Voltmeter-68b3b31dc1d548a4954d55b24f77110e

Верхний шелк, нижний шелк и т. д.) печатной платы, выбрав слой в окне «Слои».

Вы также можете увидеть View PCB с использованием EasyedA:

Расчет и заказ образцов онлайн:

После завершения проекта PCB вы можете щелкнуть по значку из , после чего вы перейдете на страницу заказа печатных плат. Здесь вы можете просмотреть свою печатную плату в Gerber Viewer или загрузить файлы Gerber вашей печатной платы. Здесь вы можете выбрать количество печатных плат, которые вы хотите заказать, сколько слоев меди вам нужно, толщину печатной платы, вес меди и даже цвет печатной платы. После того, как вы выбрали все параметры, нажмите «Сохранить в корзину» и завершите свой заказ. Недавно они значительно снизили цены на печатные платы, и теперь вы можете заказать 9 штук.0003 10 шт. двухслойной печатной платы размером 10 см x 10 см всего за 2  долларов США.

Вот PCBS I Получил от Easyeda:

Ниже приведены картин после паяль мы измерили выходное напряжение Arduino для целей тестирования, посмотрите демонстрационное видео ниже.

Схема цифрового вольтметра с использованием ICL7107/7106 с печатной платой

Давайте создадим схему цифрового вольтметра ICL7107. Это важная основа для других схем измерительных инструментов. Тридцать лет назад мы создали эту очень сложную схему. Теперь для построения схемы цифрового вольтметра не нужны высокие технологии и большая схема.

Схема цифрового вольтметра с использованием ICL7107 / 7106 с печатной платой

Я построил эту схему. Будучи подростком. В то время я использовал большую схему. Есть двадцать IC. Но теперь наша жизнь проще, а также сэкономить.

Мы рекомендуем ICL7107-IC, 31/2-разрядные аналого-цифровые преобразователи (АЦП) с драйверами светодиодного дисплея.

Потому что…

• Использование только одной микросхемы и нескольких деталей.
• 3 1/2-разрядный 7-сегментный светодиодный дисплей.
• Более высокая точность, чем у обычных аналоговых счетчиков.
• Это КМОП-устройство, поэтому потребляет меньший ток. Низкое рассеивание мощности – обычно менее 10 мВт
• Дешевле всего на 5 долларов США.
• …

ICL7107 Распиновка/техническое описание

Сердцем этой схемы является IC-ICL7107. Сейчас невероятно дешево. На рисунке ниже показана распиновка ICL7107/7106. Эта микросхема представляет собой 40-контактную модель. Который указывает положение и функцию каждого штифта с важными функциями.

Основное использование ICL7107

Давайте рассмотрим схему основного использования ICL7107 для простых приложений. Значение приборов в схеме можно определить в 2 случаях.

• Настройка максимального диапазона.
• Максимальное входное напряжение, которое можно измерить. Оно будет иметь значение, в два раза превышающее напряжение Vref.

Итак, если мы хотим измерить сигнал напряжения с полной шкалой 200 мВ. Затем мы должны настроить Vref равным 100 мВ.

Или, если вы хотите измерить максимальный диапазон 2 вольта. Мы должны настроить Vref равным 1 вольту.

Базовое использование схемы цифрового вольтметра ICL7107 _

Y Вам также могут понравиться эти:

• 6 диапазонов Цепь милливольтметра переменного тока
3 9 проектов Конденсатор для цифровой сборки0128
• Цифровой измеритель температуры с использованием LM335

Сердцем работы цифровых схем является тактовый сигнал. Для этой схемы подходят частоты 48 кГц и 40 кГц

. У нас есть много способов сделать схему генератора тактового сигнала.

Например…

• Возьмите сигнал от источника внешнего генератора, подключенного напрямую к контакту 40.
• Используйте кварцевый резонатор в качестве желаемой частоты между контактом 39и контакт 40.
• Самый простой способ — схема RC-генератора. Как показано на рисунке 3. Мы можем рассчитать RC из…

F= 0,45/RC

В расчетах мы можем изменить емкость на желаемой частоте. Определив сопротивление = 100K и значение частоты 48 кГц, получим C, равную 100pF.

Читать далее: Схема генератора цифровых часов на основе кристалла времени

Как выбрать устройства


Эталонный конденсатор — или сокращенно «C ref» .   Он подключается между контактами 33 и 34. Мы используем емкость не менее 0,1 мкФ.

Интегрирующий резистор (R int), который находится на выводе 28, использование соответствующего значения зависит от максимального диапазона, который вы хотите. Например, для диапазона 2 В мы используем значение R = 470 К, а цикл от максимального диапазона 200 мВ до значения R составляет 47 К.

Интегрирующий конденсатор (C int) на случай, если мы используем тактовую частоту 48КГц. Следует использовать значение 0,22 мкФ.

Конденсатор с автообнулением (Автообнуление) — это конденсатор. Он действует для управления схемой, чтобы отображать ноль при отсутствии входного сигнала.

Его емкость зависит от диапазона. Например, в диапазоне 2 вольт мы используем 0,047 мкФ, а в диапазоне 200 мВ мы используем 0,47 мкФ.

Для создания отрицательного напряжения

В этой схеме всегда используются три клеммы источника питания, состоящие из положительной, отрицательной и заземленной. Если мы используем его в лаборатории, мы можем создать схему не сложно.

Но если вам нужна простота использования. Он может преобразовать батарею. В норме он питает только одно положительное напряжение. Затем мы строим схему генератора отрицательного напряжения, как показано на рисунке 4.

Генератор отрицательного напряжения получает тактовый сигнал от контакта 38 микросхемы IC1. Затем затвор инвертора IC2-CD4049 и несколько компонентов преобразуют сигнал в отрицательное напряжение -3,3 В постоянного тока для питания IC1 на выводе 26.


Простая схема цифрового измерителя постоянного тока полностью

. Для этого требуется максимальный диапазон, равный 200 мВ.

Если вы хотите больше диапазона напряжения. Что они могут сделать. Схема снижения напряжения, схема состоит из RX, RY, рассчитываемых следующим образом.

RY = 2000/ (диапазон – 0,2) кОм …… Rx=10M

Сборка схемы цифрового вольтметра

Детали, которые вам понадобятся : 1N4148,75В 150мА Диоды


ZD1: 2,4В 0,5Вт Стабилитрон
0,25Вт Допуск резисторов: 1%
R1: 10K
R2: 47K
R3: 100K
R4: 1M

VR1: 2K до 5K Триммер Потенциометр

См. Модификация цифрового вольтметра 50 В

Capacitors
C3, C6: 0,1 0002 (MetaLization
C3, C6: 0,1 0002 . 0,47 мкф MKT (металлизованный полиэфирный пленочный конденсатор)
C1: 0,22 мкл многослойный
C4: 100pf Polystyrene
C5: 0,01 мкф. Магазины электроники здесь.

Припаиваем компоненты по схеме на рисунке 6 правильно. Затем подали питание на цепь. Проверьте отрицательное напряжение 5 В (около -3,3 В) на выводе 26 микросхемы IC1.

Это указывает на то, что схема генератора работает правильно.

Схема печатной платы и компонентов схемы простого цифрового вольтметра


.

Затем отрегулируйте VR1, пока напряжение на контакте 36 не станет равным 100 мВ.

Попробуйте подключить контакт 37 (контакт TEST) с положительным напряжением. Итак, на дисплее появится 1888. Это указывает на то, что схема IC работает правильно.

Далее, Попробуйте короткое замыкание на входе, Число отображается как 000. Но если это не отображается, это указывает на то, что АВТОМАТИЧЕСКИЙ ноль не работает должным образом. Вы должны увеличить емкость.

Если все правильно. У нас будет схема цифрового вольтметра с входной чувствительностью 200 мВ.

Эти схемы могут вам тоже понравиться.

1. Если вас интересует эта схема.
Вы можете подать заявку на Цифровой емкостной счетчик проект

2. Если вы боитесь, что это не сработает. Вы можете увидеть детали…
Комплект цифрового светодиодного вольтметра

3. Вы можете посмотреть на цифровой мультиметр с использованием ICL7107 .

4. Раньше я использовал старую схему цифрового вольтметра. Но он был очень старый. Возможно, вы не сможете найти IC.

5. Схема простого светодиодного вольтметра на LM3914

Related Posts

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать электронику легкой для обучения .

Цифровой вольтметр со светодиодной подсветкой Работа с электрической схемой

Цифровой вольтметр

Обычно в повседневной жизни мы используем несколько электрических и электронных приборов. Все эти приборы рассчитаны на определенную номинальную электрическую мощность; они должны эксплуатироваться с заданными рейтингами для их защиты и эффективности. Следовательно, требуется измерять электрические свойства энергии, подаваемой на приборы или устройства. Приборы, используемые для измерения величин (электрических величин, таких как напряжение, ток, энергия и т. д.), называются измерителями, такими как вольтметр, амперметр, измеритель чередования фаз, счетчик энергии и т. д. Вольтметр, также называемый вольтметром, используется для измерения напряжения или разности потенциалов между двумя точками в любой линии электропитания или проводнике, в электрической цепи или на любом устройстве. Существуют различные типы вольтметров, такие как аналоговые вольтметры, ламповые вольтметры, вольтметры на полевых транзисторах и цифровые вольтметры.

Цифровые вольтметры используются для измерения неизвестного входного напряжения путем преобразования напряжения в цифровое значение, после чего измеренное напряжение будет отображаться на электронных табло, таких как ЖК-дисплеи или светодиодные дисплеи. Цифровые вольтметры снова подразделяются на различные типы в зависимости от дисплеев, используемых для отображения измеренного напряжения, и они представляют собой цифровые вольтметры с ЖК-дисплеем или вольтметры с ЖК-дисплеем и цифровые вольтметры со светодиодами или вольтметры со светодиодами.

Цифровой вольтметр со светодиодом

Цепь цифрового вольтметра

Основные компоненты схемы цифрового вольтметра IC 7107 и семисегментного светодиодного дисплея показаны на рисунках ниже.

Светодиодный семисегментный дисплей

Высокопроизводительная интегральная схема IC 7107 с низким энергопотреблением, которая включает в себя семь декодеров сегментов, источник опорного напряжения, компаратор, часы и драйверы дисплея в качестве внутренней схемы. Стабильность отображения очень высока с рассеиваемой мощностью менее 10 мВт.

IC7107

IC7107 состоит из 40 контактов и может управлять семисегментными дисплеями (четыре семисегментных светодиодных дисплея подключены, как показано на рисунке). Его можно использовать для точной индикации значений напряжения, присутствующих в источниках питания постоянного тока или где-либо еще, в зависимости от требований точной индикации напряжения.

Технические характеристики цифрового вольтметра

Требуется напряжение питания +/-5В (симметричное), требования к питанию 200мА (максимум), может использоваться для измерения напряжения от +/- 0-1, 999 В постоянного тока в четырех диапазонах.
Он очень мал по размеру, прост в изготовлении и не требует больших затрат с использованием небольшого количества внешних компонентов. Индикацию напряжения легко прочитать даже на расстоянии.
Для лучшего понимания работы цифрового вольтметра необходимо знать работу микросхемы аналого-цифрового преобразователя (АЦП). Микросхема АЦП имеет высокую точность, не подвержена влиянию шумов, состоит из встроенных часов. Он не требует никаких схем выборки и удержания или каких-либо высокоточных внешних компонентов. Аналого-цифровой преобразователь также называется интегрирующим преобразователем или преобразователем с двойной крутизной. Он очень прост в конструкции, надежен и более точен, поэтому его предпочтительно использовать по сравнению с другими типами преобразователей.

Цифровой вольтметр Рабочий

Работу схемы можно объяснить в два этапа. В течение заданного периода в первом каскаде входное напряжение интегрируется и в конце этого заданного периода напряжение на выходе интегратора и входное напряжение прямо пропорциональны друг другу. Внутреннее опорное напряжение подается на интегратор в конце заданного периода, и выход схемы постепенно уменьшается, пока не достигнет нулевого опорного напряжения. Продолжительность первой операции фиксирована, а продолжительность второй операции регулируется, поэтому можно сравнить два. Таким образом, входное напряжение можно сравнить с внутренним эталонным напряжением, а затем результат можно закодировать и отобразить на дисплее.

Схема светодиодного цифрового вольтметра с IC7107

Напряжение, предназначенное для измерения, подается в цепь через резисторы и конденсаторы, как показано на рисунке. Резистор R1 и конденсатор C1 используются для установки частоты внутреннего генератора (тактовой частоты) на уровне 48 Гц, тактовой частоты, при которой будет производиться три отсчета в секунду.

Ошибка, вызванная внутренним опорным напряжением, может быть скомпенсирована, а отображение может поддерживаться постоянным с помощью конденсатора C2, подключенного между контактами 33 и 34 микросхемы. Резистор R5 и конденсатор С3 служат для интегрирования входного напряжения и предотвращения деления входного напряжения, что делает схему более быстрой, а за счет значительного снижения вероятности ошибки схема становится более надежной. Если на входе схемы нет напряжения, то конденсатор заставляет прибор отображать ноль с помощью R2 и P1. Ток через дисплеи можно регулировать, чтобы обеспечить достаточный ток для яркости без каких-либо перегрузок по току с помощью резистора R6. Как мы обсуждали ранее, IC 7107 может управлять четырьмя светодиодными дисплеями, в которых первые три используются для отображения чисел от 0 до 9.а первый левый светодиодный дисплей используется только для отображения цифры 1 или знака «-», если напряжение отрицательное. Полное питание схемы подается через контакты IC 7107 +5 В на контакте 1, 0 В на контакте 21 и –5 В на контакте 26.

Цифровой светодиодный вольтметр, работающий со схемой, можно легко понять с помощью этого простого обзорного описания ниже. .

Напряжение, предназначенное для измерения, в первую очередь преобразуется в цифровой эквивалент с помощью аналого-цифрового преобразователя с двойным наклоном внутри IC7107. Затем это значение декодируется и отображается на электронных табло на основе светодиодов. Напряжение предназначено для измерения в интеграторе для получения рампы на выходе интегратора в течение фиксированного периода времени. Затем на вход интегратора подается опорное напряжение с противоположной полярностью, и этому опорному напряжению разрешается линейно возрастать для обнуления выхода интегратора. Таким образом, время, необходимое отрицательному наклону для достижения нуля, может быть измерено с точки зрения тактового цикла IC7107. Это время пропорционально измеряемому напряжению. Таким образом, внутреннее опорное напряжение и входное напряжение сравниваются, и результат преобразуется в цифровой формат для отображения с помощью цифрового вольтметра.

Вольтметры используются для проверки напряжения на приемном конце, которое подается на вход для электрических приборов. Аналоговые вольтметры не точны, поэтому цифровые вольтметры используются для точного измерения напряжения. Цифровые вольтметры отображают измеренное напряжение на электронных табло, таких как ЖК-дисплеи или светодиодные дисплеи. Знаете ли вы какие-либо электрические проекты или приложения, в которых предпочтительны аналоговые вольтметры или цифровые вольтметры? Затем изучите свои технические знания, а также помогите улучшить знания других читателей, разместив свои комментарии в разделе комментариев ниже.
