Каковы основные характеристики микросхемы К174ПС1. Как правильно подключить К174ПС1 в качестве смесителя и гетеродина. Какие схемы радиоприемников можно собрать на К174ПС1. Преимущества и недостатки К174ПС1 по сравнению с другими микросхемами.
Характеристики и особенности микросхемы К174ПС1

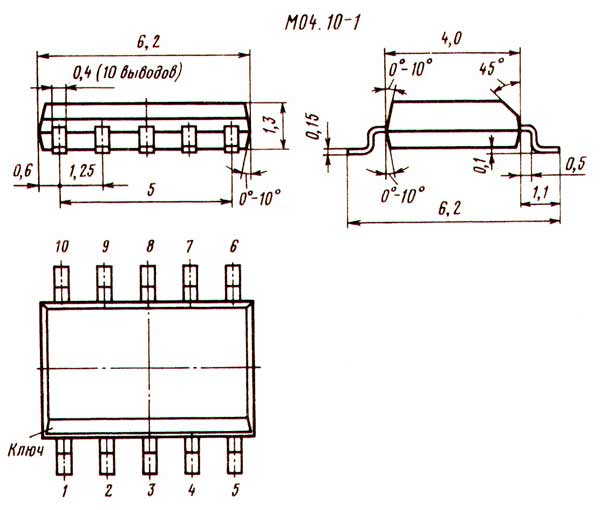

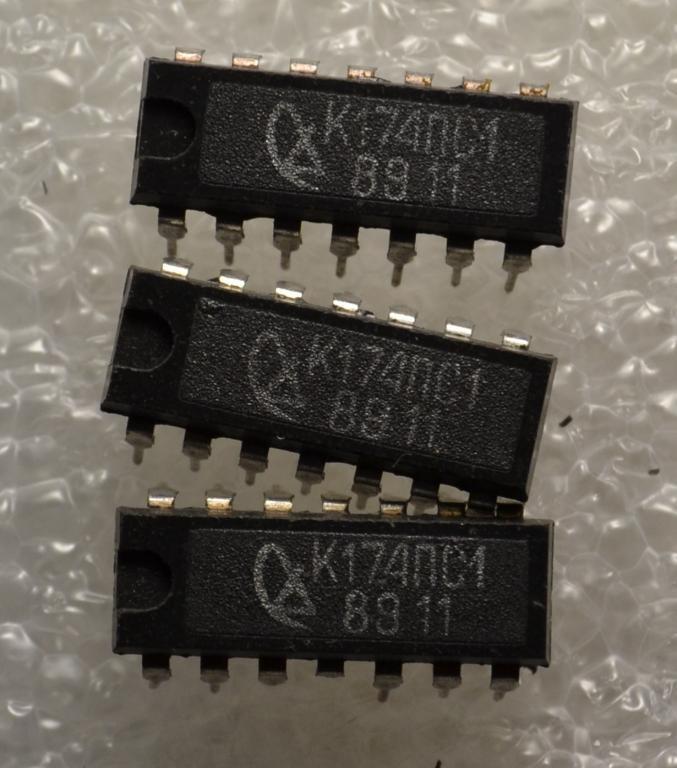

Микросхема К174ПС1 представляет собой двойной балансный смеситель, предназначенный для применения в радиоприемных устройствах. Основные характеристики К174ПС1:
- Рабочий диапазон частот: до 200 МГц
- Крутизна преобразования: 5 мА/В (на частотах до 150 МГц)
- Коэффициент шума: не более 8 дБ (на частоте 100 МГц)
- Напряжение питания: 4-15 В (номинальное 9 В)
- Ток потребления: до 3 мА
- Максимальный входной сигнал: 0,5 В
Основные преимущества К174ПС1:
- Широкий рабочий диапазон частот, позволяющий применять микросхему как на КВ, так и на УКВ
- Низкий коэффициент шума, обеспечивающий хорошую чувствительность приемника
- Малое энергопотребление
- Простота применения, минимум внешних компонентов
Типовая схема включения К174ПС1 в качестве смесителя
Рассмотрим стандартную схему подключения К174ПС1 в качестве смесителя с отдельным гетеродином:
[Схема включения К174ПС1]
Основные элементы схемы:
- С1, С2 — конденсаторы для подачи сигнала гетеродина (до 200 мВ)
- С5, С6 — конденсаторы для подачи входного ВЧ сигнала
- L, C4 — контур, настроенный на частоту ПЧ
Такая схема позволяет использовать К174ПС1 в качестве смесителя в супергетеродинных приемниках различных диапазонов.
Применение К174ПС1 в радиоприемниках
Микросхема К174ПС1 нашла широкое применение в конструкциях любительских радиоприемников. Рассмотрим пример использования К174ПС1 во входных цепях многодиапазонного КВ приемника «Карлсон»:
[Схема входной части приемника «Карлсон»]
В данной схеме на К174ПС1 выполнены:
- Смеситель
- Кварцевый генератор гетеродина
Такое решение позволяет получить высокую стабильность частоты и хорошую чувствительность приемника. Данная конструкция реализует идею UW3DI по построению простых, но эффективных коротковолновых приемников.
Сравнение К174ПС1 с другими микросхемами
По сравнению с универсальной микросхемой К174ХА2, К174ПС1 имеет ряд преимуществ при построении входных цепей КВ и УКВ приемников:
- Более широкий рабочий диапазон частот (до 200 МГц против 27 МГц у К174ХА2)
- Меньший коэффициент шума на высоких частотах
- Более высокая крутизна преобразования
Однако К174ПС1 является более специализированной микросхемой, содержащей только смеситель и гетеродин. Для построения полного приемного тракта потребуются дополнительные каскады УПЧ, детектор и УНЧ.
Особенности применения К174ПС1 в радиоконструкциях
При использовании К174ПС1 в радиолюбительских конструкциях следует учитывать несколько важных моментов:
- Микросхема оптимизирована для работы в УКВ диапазоне, минимум шумов достигается на частотах 80-120 МГц
- Требуется тщательная развязка по питанию и экранирование входных цепей для предотвращения самовозбуждения
- Желательно использовать печатный монтаж с минимальной длиной проводников
- Необходимо обеспечить хороший теплоотвод от корпуса микросхемы
При соблюдении этих рекомендаций К174ПС1 позволяет создавать эффективные входные каскады радиоприемников с высокой чувствительностью и хорошей избирательностью.
Типовые схемы радиоприемников на К174ПС1
Рассмотрим несколько примеров типовых схем радиоприемников, в которых применяется микросхема К174ПС1:
1. Простой КВ приемник прямого преобразования
[Схема КВ приемника прямого преобразования]
В этой схеме К174ПС1 используется в качестве смесителя и генератора одновременно. Такая конструкция позволяет создать простой, но эффективный приемник для прослушивания однополосных и телеграфных сигналов.
2. УКВ ЧМ приемник
[Схема УКВ ЧМ приемника]
Здесь К174ПС1 применяется как смеситель в супергетеродинном УКВ приемнике. Высокая рабочая частота микросхемы позволяет использовать её в диапазоне 88-108 МГц без дополнительных каскадов усиления.
3. Многодиапазонный КВ приемник
[Схема многодиапазонного КВ приемника]
В этой конструкции К174ПС1 выступает в роли смесителя и гетеродина. Использование кварцевой стабилизации частоты гетеродина обеспечивает высокую стабильность приема.
Практические советы по применению К174ПС1
При разработке и сборке радиоприемников на базе К174ПС1 полезно учитывать следующие рекомендации:
- Используйте качественные керамические конденсаторы в цепях ВЧ и гетеродина
- Применяйте экранирование между входными и выходными цепями микросхемы
- Обеспечьте надежную развязку по цепям питания
- При работе на высоких частотах применяйте печатный монтаж
- Для улучшения теплоотвода можно использовать небольшой радиатор на корпусе микросхемы
Соблюдение этих простых правил позволит добиться максимальной эффективности от применения К174ПС1 в ваших конструкциях.
Заключение
Микросхема К174ПС1 остается популярным выбором радиолюбителей для построения входных каскадов приемников КВ и УКВ диапазонов. Её основные преимущества:
- Широкий рабочий диапазон частот
- Низкий коэффициент шума
- Простота применения
- Доступность и невысокая стоимость
Несмотря на появление более современных микросхем, К174ПС1 продолжает успешно применяться в любительских конструкциях, обеспечивая отличные характеристики при минимальных затратах. Её использование позволяет создавать эффективные радиоприемники различного назначения — от простых детекторных до многодиапазонных супергетеродинов.
Радиомикрофон на микросхеме К174ПС1 (88-200 МГц)
Схема этого радиомикрофона построена на микросхеме К174ПС1 и в зависимости от параметров контура может работать на частотах 88-200МГц.
Схема передатчика
В качестве микрофона в передатчике используется трехвыводный электретный микрофон ВМ1. Его равноценно можно заменить двухвыводным по схеме, представленной на рисунке 2. Радиомикрофон работоспособен в диапазоне напряжений питания от 4,5 до 9 В.
Этот микрофон должен обладать достаточно большой отдачей по звуковому напряжению или иметь после себя один усилительный каскад на транзисторе.
Осуществление частотной модуляции без использования усилителя низкой частоты, варикапов и т. п. позволяет получить высокую линейность и большой динамический диапазон звукового сигнала с характеристиками ограниченными только свойствами микрофона. Благодаря этому схема имеет очень высокое качество звука.
Рис. 1. Схема радиомикрофона 88-200 МГцна микросхеме К174ПС1.
Рис. 2. Варианты включения в схему двухвыводного электретного микрофона.
Детали
Светодиод VD1 стабилизирует напряжение питания микрофона и является индикатором работы. Светодиод может быть любого типа с падением напряжения на нем 1,5—3 В или при применении двухвыводного микрофона отсутствовать.
Блокирующие конденсаторы номиналом 1000 пФ должны быть в исполнении для поверхностного монтажа или обычные, но с возможно более короткими ножками.
Катушки индуктивности L1, L2 — бескаркасные, имеют по пять витков каждая. Наматываются медным проводом диаметром 0,2—0,5 мм, например, на сверле.
Диаметр намотки составляет:
- 3,5 мм для диапазона 88—108 МГц;
- 2,5 мм для диапазона 100—140 МГц;
- 1,5 мм для диапазона 140—200 МГц.
Настройка
Настройка передатчика заключается в установке требуемой частоты подстроечным конденсатором С5. Затем подстройкой С9 нужно добиться максимальной мощности излучения.
Степень включения антенны в выходной контур можно подобрать экспериментально по наилучшей стабильности и отдаваемой мощности.
При изменении мощности передатчика резистором R2 возможно потребуется изменить емкость конденсатора обратной связи С6. Емкость следует увеличивать при уменьшении номинала резистора R2.
Литература: Корякин-Черняк С. Л. — Как собрать шпионские штучки своими руками.
