Что такое контроллеры заряда-разряда литий-ионных аккумуляторов. Какие микросхемы используются в схемах защиты. Чем отличаются контроллеры заряда от модулей защиты. Как работают схемы защиты Li-ion аккумуляторов.

Содержание

Основные понятия и терминология

При обсуждении литий-ионных аккумуляторов часто возникает путаница в терминологии. Важно различать следующие понятия:

  • Контроллер заряда — управляет процессом зарядки аккумулятора, обеспечивая правильный профиль заряда.
  • Схема защиты (модуль защиты, PCB/PCM) — предохраняет аккумулятор от перезаряда, переразряда и коротких замыканий.
  • «Контроллер заряда-разряда» — некорректный, но часто используемый термин для обозначения схемы защиты аккумулятора.

Принцип работы схем защиты литий-ионных аккумуляторов

Основные функции схем защиты Li-ion аккумуляторов:

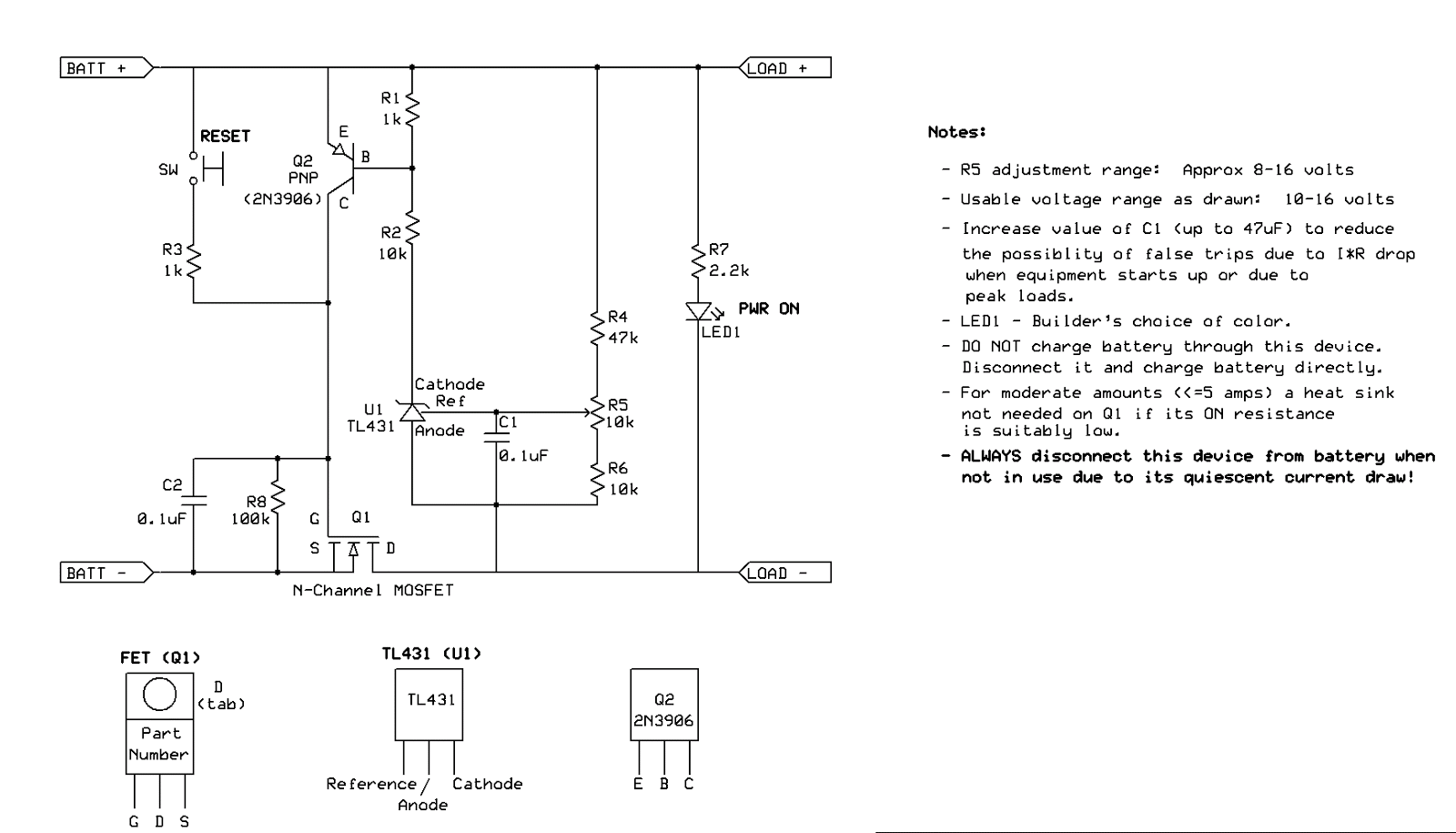

  • Защита от глубокого разряда (отключение при напряжении около 2.5В)
  • Защита от перезаряда (отключение при напряжении около 4.2-4.35В)
  • Защита от перегрузки по току и короткого замыкания
  • Балансировка напряжения в многобаночных сборках (для некоторых схем)

Схема защиты содержит специализированную микросхему и силовые MOSFET-транзисторы, выполняющие роль ключей. При выходе параметров за допустимые пределы микросхема размыкает ключи, отключая аккумулятор.


Популярные микросхемы для схем защиты Li-ion аккумуляторов

DW01-Plus

Наиболее распространенная микросхема в схемах защиты одноэлементных Li-ion аккумуляторов. Основные параметры:

  • Защита от переразряда: 2.4В
  • Защита от перезаряда: 4.25В
  • Защита от перегрузки по току реализована измерением падения напряжения на силовых транзисторах

S-8241 Series (SEIKO)

Специализированные микросхемы для защиты Li-ion и Li-pol аккумуляторов:

  • Защита от переразряда: 2.3В
  • Защита от перезаряда: 4.35В
  • Защита по току: при падении напряжения 200 мВ на силовых транзисторах

AAT8660 Series

Решение от Advanced Analog Technology:

  • Защита от переразряда: 2.5В
  • Защита от перезаряда: 4.32В
  • Ток потребления в заблокированном состоянии: до 100 нА

FS326 Series

Микросхема для защиты одноэлементных Li-ion и Li-pol аккумуляторов:

  • Защита от переразряда: 2.3-2.5В (зависит от модификации)
  • Защита от перезаряда: 4.3-4.35В (зависит от модификации)

LV51140T

Микросхема защиты с настраиваемыми порогами срабатывания:

  • Защита от переразряда: 2.5В
  • Защита от перезаряда: 4.25В
  • Защита от перегрузки по току: 0.2В при разряде, -0.7В при заряде

Отличия контроллеров заряда от схем защиты

Важно понимать разницу между контроллерами заряда и схемами защиты литий-ионных аккумуляторов:


  • Контроллеры заряда управляют процессом зарядки, обеспечивая правильный профиль CC/CV (постоянный ток/постоянное напряжение)
  • Схемы защиты лишь отключают аккумулятор при выходе параметров за допустимые пределы
  • Контроллеры заряда способны ограничивать ток заряда, схемы защиты — нет
  • Контроллеры заряда не встраиваются в аккумуляторы из-за выделения тепла при работе
  • Схемы защиты встраиваются практически во все литий-ионные аккумуляторы

Как выбрать подходящую микросхему для схемы защиты

При выборе микросхемы для схемы защиты Li-ion аккумулятора следует учитывать следующие факторы:

  • Количество элементов в батарее (одноэлементная или многоэлементная сборка)
  • Требуемые пороги срабатывания защиты от переразряда и перезаряда
  • Максимальный ток разряда и заряда аккумулятора
  • Потребляемый ток микросхемы в активном и спящем режимах
  • Наличие дополнительных функций (например, балансировка для многоэлементных сборок)
  • Доступность и стоимость микросхемы

Особенности эксплуатации литий-ионных аккумуляторов с защитой

Наличие схемы защиты в литий-ионном аккумуляторе обеспечивает дополнительную безопасность, но не отменяет необходимости соблюдения правил эксплуатации:


  • Использовать только специализированные зарядные устройства для Li-ion аккумуляторов
  • Не допускать глубокого разряда аккумулятора
  • Избегать перегрева аккумулятора при заряде и эксплуатации
  • Не превышать максимальный ток разряда, указанный производителем
  • Периодически проверять состояние аккумулятора и схемы защиты

Самостоятельная сборка схемы защиты для Li-ion аккумулятора

Для самостоятельной сборки схемы защиты литий-ионного аккумулятора потребуется:

  1. Выбрать подходящую микросхему защиты
  2. Подобрать силовые MOSFET-транзисторы с низким сопротивлением канала
  3. Рассчитать и подобрать пассивные компоненты (резисторы, конденсаторы)
  4. Разработать печатную плату с учетом компактности и тепловых режимов
  5. Выполнить монтаж компонентов, уделяя особое внимание качеству пайки
  6. Провести тщательное тестирование собранной схемы защиты

Важно помнить, что самостоятельная сборка схемы защиты требует определенных навыков и знаний в области электроники. В большинстве случаев рекомендуется использовать готовые модули защиты от проверенных производителей.



Поворотный монтажный столик для ПП

РадиоКот >Лаборатория >Цифровые устройства >

Поворотный монтажный столик для ПП

Как-то раз, просматривая темы на нашем Форуме, увидел я тему «Держатель ПП (PCB holder)». Там описывается устройство нашего коллеги ppp. За основу он взял продукт фирмы Weller под названием ESF-120. Вот такой:

Вот видео, на котором видна работа с этим механизмом:



Вещица интересная. Но мне она показалась не слишком жёсткой и не особо удобной. Представьте: вам нужно поле монтажа каждой выводной детали оттягивать в сторону ручку, поворачивать на определённый угол, отпускать, потом брать паяльник, запаивать, опять поворачивать, вставлять новую деталь и т.д. по циклу. Я решил автоматизировать процесс и при нажатии педали с помощью двигателя поворачивать плату, а с помощью ещё одного двигателя и передачи винт-гайка передвигать стойку. Такому решению также способствовало огромное количество деталей от принтеров.

Покопавшись в куче деталей от принтеров, я нашёл многое из того, что необходимо для данного устройства:

Перечислю некоторые из них: сверху — направляющая от принтера, снизу — вал 8 мм, в среднем ряду слева направо: каретка от принтера, электромагнитная муфта от лазерного принтера, шкив и двигатель от счётчика купюр, два подшипника 8 мм из личных запасов.

Для начала вырезаем их фанеры 8 мм прямоугольник 300*150, это будет основание устрйства. Далее из фанеры 6 мм делаем два прямоугольника 200*150 мм для стоек держателя. Разрезаем каретку от принтера, чтобы получить две боковины с отверстиями для направляющих. Напрявляющую разрезаем пополам. Из кусочков фанеры и стеклотекстолита вырезаем подкладки под направляющие, чтобы их центры были примерно на высоте 26 мм относительно основания. Делаем 4 скобы для сжатия всех этих бутербродов. В скобах делаем крепёжные отверстия так, чтобу винт в них перемещался перпендикулярно оси направляющей. Направляющие устанавливаем на расстоянии 100 мм друг от друга. При этом не забываем на них надеть части каретки. Если вы ещё не поняли, что имелось в виду, смотрите на фото:

Устанавливаем части каретки  примерно по середине направляющих. Берём фанерный прямоугольник для стойки, снизу вырезаем пазы, чтобы туда вошли напрявляющие. Устанавливаем его на части каретки, угольниками выставляем вертикальность краёв и перпендикулярность направляющим. Фиксируем с помощью струбцин и размечаем положение частей каретки на стойке маркером. С одной стороны снимаем крепежи направляющих и стаскиваем части каретки. Совмещаем их по разметке на стойке и сверлим отверстия. Далее крепим винтами. Возвращаем готовую стойку на место, закрепляем направляющие.

Теперь, передвигая концы напрявляющих (тут нужны специальные отверстия в скобах), настраиваем систему так, чтобы каретка свободно двигалась в обе стороны при нажатии пальцем в середину на уровне направляющих. От этого зависит правильность работы устройсва, поэтому сделайте это особенно тщательно.

После настройки можно залить крепежи клеем.

Далее делаем упор для стойки, чтобы при зажимании платы на направляющие приходилась меньшая нагрузка. Под карекой между направляющими крепим два металлических «рельса». Я свои сделал из детали принтера. Собираем две одинаковых детали, состоящих из уголка, резьбовой шпильки 4 мм, держателя подшипника и самого подшипника. Держатель и подшипник я добыл из счётчика купюр, там они прижимали купюры к датчику. Крепим это на каретке вертикально так, чтобы подшипники при вертикально стоящей каретке катились по рельсам. Снизу шпильки двумя проволочными скобами фиксируем на некотором расстоянии от каретки.

Для изготовления передачи винт-гайка сверлим отверстие под мебельную гайку 6 мм в середине стойки на уровне направляющих (там, куда тыкали пальцем при настройке). У гайки отгибаем острия и крепим её шурупами. Теперь изготавливаем держатели подшипников вала привода.

По этому чертежу делаем 2 детали из фанеры 12 мм. В них сверлим отверстие 19 мм сверлом-пёркой. Далее делаем 2 детали из фанеры 4 мм. Теперь во всех деталях сверлим отверстие такого диаметра, чтобы там свободно вращалась гайка М6.

Вставляем подшипники и зажимаем бутерброды шурупами:

Теперь крепим их вертикально по середине между направляющими с двух сторон с помощью шурупов и дополнительно прижимаем скобами. Отрезаем нужной длины резьбовую шпильку 6 мм. Вставляем её в правый подшипник, надеваем со стороны второго подшипника обычную и разрезную шайбы и накручиваем гайку. Теперь вкручиваем шпильку в мебельную гайку на стойке, надеваем на неё гайку, шайбу, шестерню привода, ещё шайбу и ещё гайку. Затем накручиваем ещё одну гайку, надеваем разрезную и обычную шайбы и вставляем шпильку во второй подшипник, прокручивая её в мебельной гайке. На оба конца шпильки с внешней стороны надевем обычные и разрезные шайбу и накручиваем гайки. Теперь затягиваем гайки около подшипников и, вращая шпильку, добиваемся мягкого хода, подкладывая под крепежи подшипников тонкий стеклотекстолит.

Одновременно, изменяя расстояние между внутренними гайками, добиваемся того, чтобы крепежи подшипников при вращении не тянуло внутрь и не выпирало наружу. Также следует установить мебельную гайку так, чтобы её ось была горизонтальна тоже с помощью подкладок из стеклотекстолита. После завершения настройки зажимаем шестерню гайками в нужном месте:

На этом месте первый этап изготовления завершён.

Далее переходим к левой стойке. Её закрепляем с помощью аллюминиевого уголка. Винтов не жалеем:

Основной элемент левой стойки — тормоз. Он должен фиксировать плату при выключении двигателя поворота. Его делаем из электромагнитной муфты. Если закрепить её за шестерню, то при включении электромагнита вал будет зафиксирован. Ксати, о вале: я использовал странную шестерню из того же принтера. Эта шестерня зареплена на вале, при этом она подпружинена. Просто идеальный вариант для этого устройства!

Чертёж ниже.

 Делаем 3 таких детали: 2 из фанеры 8 мм и одну из фанеры 4 мм. Центральное отверстие в одной из деталей 8 мм имеет диаметр, равный внешнему диаметру подшипника 8 мм, т.е. 22 мм, а в двух других деталях — 18 мм. Деталь с большим отверстием нужно на фрезерном станке обработать до толщины, равной толщине подшипника. В шестерне муфты бормашиной делаем пропилы для винтов и сверлим отверстия. Далее собираем всё это в такой последовательности: в деталь с большим отверстием вставляем подшипник. Её с одной стороны накрываем фанерой 8 мм, а с другой — 4 мм. Со стороны фанеры 8 мм устанавливаем муфту. Четырьмя винтами (теми, что ближе к центру) скрепляем всё это вместе, но сильно не затягиваем. Вставляем вал с шестернёй и, двигая среднюю деталь с подшипником, добиваемся лёгкого вращения вала. Далее, не вынимая вала, зажимаем бутерброд. Теперь вал можно вынуть и просверлить отверстия по углам.

Из стали делаем 2 детали для зажима платы. Их стягиваем винтами и вклеиваем в шестерню. Вал фиксируем стопорными кольцами. Подробнее — на фото.

 Сверлим необходимые отверстия в левой стойке и закрепляем там тормоз, предваритеьно сняв вал. Затем опять ставим его.



Теперь нужно изготовить привод для поворота платы. Это весьма сложная конструкция, поэтому я сделал её 3D-модель. Вот она:

Чертежи:

 «Синие» детали делаем в количестве четырёх штук из фанеры 4 мм, «зелёные» — 2 штуки из фрезерованной до толщины подшипника фанеры 8 мм, «красная» деталь в одном экземпляре из фанеры 4 мм. В последней нужно разметить и просверлить отверстия для крепления двигателя. Расстояние между передним крепежом и деталью для двигателя — 25 мм, а сзади — 45 мм.  Процеес сборки виден на фото:



На последнем фото вставлен для пробы вал 8 мм.

Теперь подготавливаем шкив. Делаем держатель шкива из деревянного бруска:

Сверлим в шкиве отверстие для нарезки резьбы М3:

Нарезаем резьбу. Отрезаем шляпку винта М3 и вкручиваем его.

Теперь делаем датчик поворота. На одном из винтов крепежа заднего подшипника с помощью уголка крепим маленькую оптопару от принтера. К пластинке из стеклотекстолита специальной формы с просверленным отверстием припаиваем предварительно высверленную гайку М8. В гайке сверлим отверстие, нарезаем резьбу так же, как и в шкиве. Обрезаем вал и делаем канавки для стопорных колец. С одной стороны делаем пропил и вклеиваем такой же держатель, как тот, что мы вклеивали в шестерню тормоза.

Собираем всё это. В качестве пассика я использовал водопроводную прокладку, обрезаннную ножом. До этого проверял работу механизма обычной резинкой. Устанавливаем привод на правую стойку, следим за высотой вала. Она должна совпадать с высотой вала тормоза (относительно основания).

Следующий важный этап — установка привода для движения правой стойки. Я использовал мотор с редуктором от принтера Epson. Я криво закрепил шестерню на резьбовой шпильке, поэтому пришлось придумывать крепёж привода. Я его закрепил так: с одной стороны силиконовой шайбой и длинным винтом, а с другой — пружиной и винтом. Для выравнивания потребовалась ещё одна пружина. Подробнее — на фото.

Так это выглядит сверху:

И наконец, осталось закрепить концевые выключатели (концевики) справа и слева и металлическую пластинку на каретке, нажимающую на них.



Общий вид получившейся механической части:

Схема контроллера приводов ниже:

Пояснять особо нечего. Управляет всем микроконтролер ATTiny2313. Двигатель перемещения каретки включен через Н-мост на транзисторах. Диоды D7 и D9 кроме защитной выполняют ещё одну функцию. Они используются для торможения двигателя открытем транзисторов Q2 и Q5 одноременно. (Подумайте, как течёт ток при вращении мотора в разные стороны при открытии этих транзисторов.) K1 — обмотка электромагнита тормоза. SW3 — переключатель педали (см. ниже). Из-за нехватки стандартных внешних прерываний испоьзован не по прямому назначению вывод ICP (PD6).

Фьюз-биты ATiny2313 выставляем на внутренний генератор 8 МГц:

AN6651 — стабилизатор для двигателя. Схема его включения была срисована с платы, стоящей на моторе поворота.

Саму эту плату я отпаял, так как доступа к двигателю после сборки не будет, а скорость, возможно, потребуется отрегулировать.

Печатная плата сделана методом ЛУТ. Вот она:

Несколько фотографий процесса монтажа:

Для удобства дальнейшей сборки я использовал различные разъёмы из принтеров.

Теперь стоит подумать о том, как всё это питать и где поставить. Первая проблема быстро решилась: был найден импульсный БП о принтера. Обратная связь была пределана на 24 В, а 5 В там и так делались импульсным стабилизатором на выходе, так что ничего менять не пришлось. Фото БП:

Электронику я решил разместить в металлической коробочке, тоже изъятой из какого-то принтера. В ней я просверлил все отверстия, закрепил разъём питания. На днище наклеил изоляционную плёнку.

Передняя панель — согнутая крышка от дохлого FDD. На ней закреплены тумблер для включения питания, 3 кнопки, 4 светодиода в держателях.

На следующем фото видна передняя панель на основном корпусе:

Сзади пришлось поставить распорку для придания жёсткости конструкции.

Я также установил разъём для подключения педали (о ней позже):

Вот так выглядит всё вместе:

Вернёмся к механике. Подпаиваем провода к концевикам. Их я приклеил на задний торец фанеры основания. Для подачи питания на мотор поворота и снятия сигнала с оптопары нужен шлейф, как в принтере. Оттуда его и возьмём, вместе с разъёмами. Один из них впаиваем в плату, второй приклеиваем к каретке. К нему припаиваем провода от оптопары и двигателя. Располагаем шлейф так, чтобы каретка могла свободно двигаться, приклеиваем его двусторонним скотчем и прижимаем кусочком стеклотекстолита для надёжности.

Процесс её создания я подробно не фотографировал, поэтому есть лишь фотографии отдельных узлов уже собранной педали.

Основа педали — два прямоугольника 170*80 мм из фанеры 6мм. Ось — какая-то деталь для скутера. Она закреплена с помощью аллюминиевых уголков.

Пружина использована от лампы с прищепкой.

На следующей фотографии виден механизм, ограничивающий ход педали:

В отпущенном состоянии педаль удерживается П-образной конструкцией и длинным винтом М4, на конце которого закреплена шайба с наклеенным кусочком войлока. Винт движется в прорези фанерной детали посередине. Если нажать педаль, верхняя упрётся в П-образную конструкцию сверху.

Эта войлочная полоска нужна для того, чтобы педаль не стучала при нажатии.

Конец винта нажимает на удлиннёную лапку телефонного переключателя (того, что срабатывает, если положить трубку):

Сверху на педаль наклеен лист резины от проигрывателя (ЭПУ). Снизу наклеены 4 ножки из той же резины:

К осномы блоку педаль подключается с помощью экранированного кабеля и разъёма СШ-5.

Вот и настал этот долгожданный момент. Подсоединяем все разъёмы, в этом нам поможет то, что все они разные:

Включаем. Зажигается зелёный светодиод.

Вручную замыкаем концевики, убеждаемся, что светодиоды красного цвета зажигаются так, как надо. Нажимаем кнопки «Вправо» и «Влево». Если каретка едет в противоположную сторону, меняем местами провода мотора привода каретки. Проверяем отработку замыкания концевиков при движении каретки. Если сработал, например, левый концевик, кнопка «Влево» должна престать работать. При нажатии кнопки «Вправо» красный светодиод должен погаснуть, а кнопка «Влево» снова заработать. Аналогично с другой стороны.

Зажимаем плату.

Теперь нажимаем кнопку «Поворот». Должен зажечься жёлтый светодиод.

Проверяем срабатывание оптопары. Как только шток попадает в щель оптопары, двигатель дожнен остановиться, а жёлтый светодиод — погаснуть. При необходимости вращением штока на валу настраиваем горизонтальное положение платы. Если вас не устраивает направление вращения платы, меняем полярность двигателя поворота. После сменя полярности нужно снова настроить оптопару. Подстроечным резистором устанавливаем оптимальную скорость вращения. Проверяем срабатывание тормоза. Он должен включаться сразу после прихода сигнала с оптопары (т. е. погасания жёлтого светодиода). Если всё работает, подключаем педаль, проверяем её срабатывание.

Если нужно, подгибаем лапку переключателя.

Наконец, когда всё работает, можно закрепить электронику на устройстве.

Размечаем и сверлим отверстия на левой стойке. Закручиваем винты.

В исходном устройстве от Weller есть механизм для прижима платы. Я тоже сделал такой. Вот так он выглядит:

 Это две пластинки из стеклотекстолита. Они соединены друг с другом винтом, на которые надета пружина. Это позволяет легко их поворачивать, но в то же время они держат заданный угол.

Аналогичный крепёж применён для крепления этого механизма к валу. Для этого пришлось заменить один из винтов боле длинным.

На конце проволокой закреплён кусок термостойкой резины. Найти такую можно в «печке» лазерного принтера. Обычную резину применять нельзя, ведь паяемые детали могут сильно нагреваться.



Вот как это работает. Для примера я прижал уже впаянный в плату стабилитрон, но это не важно. Итак, прижимаем:

Далее поворачиваем. Даже если бы стабилитрон не был припаян, он бы не выпал.

Вот так выглядит уже готовое устройство:

Удачи  в сборке!

Файлы:
Проект в CVAVR (архив)
Печатная плата в Sprint Layout 6.0 (архив)
Прошивка МК

Все вопросы в Форум.

Как вам эта статья?

Заработало ли это устройство у вас?

Схемы контроллеров заряда-разряда Li-ion аккумуляторов и микросхемы модулей защиты литиевых батарей

Содержание статьи:

Для начала нужно определиться с терминологией.

Как таковых контроллеров разряда-заряда не существует. Это нонсенс. Нет никакого смысла управлять разрядом. Ток разряда зависит от нагрузки — сколько ей надо, столько она и возьмет. Единственное, что нужно делать при разряде — это следить за напряжением на аккумуляторе, чтобы не допустить его переразряда. Для этого применяют защиту от глубокого разряда.

При этом, отдельно контроллеры заряда не только существуют, но и совершенно необходимы для осуществления процесса зарядки li-ion аккумуляторов. Именно они задают нужный ток, определяют момент окончания заряда, следят за температурой и т.п. Контроллер заряда является неотъемлемой частью любого зарядного устройства для литиевого аккумулятора.

Исходя из своего опыта могу сказать, что под контроллером заряда/разряда на самом деле понимают схему защиты аккумулятора от слишком глубокого разряда и, наоборот, перезаряда.

Другими словами, когда говорят о контроллере заряда/разряда, речь идет о встроенной почти во все литий-ионные аккумуляторы защите (PCB- или PCM-модулях). Вот она:

И вот тоже они:

Очевидно, что платы защиты представлены в различных форм-факторах и собраны с применением различных электронных компонентов. В этой статье мы как раз и рассмотрим варианты схем защиты Li-ion аккумуляторов (или, если хотите, контроллеров разряда/заряда).

Контроллеры заряда-разряда

Раз уж это название так хорошо укрепилось в обществе, мы тоже будем его использовать. Начнем, пожалуй, с наиболее распространенного варианта на микросхеме DW01 (Plus).

DW01-Plus

Такая защитная плата для аккумуляторов li-ion встречается в каждом втором аккумуляторе от мобильника. Чтобы до нее добраться, достаточно просто оторвать самоклейку с надписями, которой обклеен аккумулятор.

Сама микросхема DW01 — шестиногая, а два полевых транзистора конструктивно выполнены в одном корпусе в виде 8-ногой сборки.

Вывод 1 и 3 — это управление ключами защиты от разряда (FET1) и перезаряда (FET2) соответственно. Пороговые напряжения: 2. 4 и 4.25 Вольта. Вывод 2 — датчик, измеряющий падение напряжения на полевых транзисторах, благодаря чему реализована защита от перегрузки по току. Переходное сопротивление транзисторов выступает в роли измерительного шунта, поэтому порог срабатывания имеет очень большой разброс от изделия к изделию.

Паразитные диоды, встроенные в полевики, позволяют осуществлять заряд аккумулятора, даже если сработала защита от глубокого разряда. И, наоборот, через них идет ток разряда, даже в случае закрытого при перезаряде транзистора FET2.

Вся схема выглядит примерно вот так:

Правая микросхема с маркировкой 8205А — это и есть полевые транзисторы, выполняющие в схеме роль ключей.

S-8241 Series

Фирма SEIKO разработала специализированные микросхемы для защиты литий-ионных и литий-полимерных аккумуляторов от переразряда/перезаряда. Для защиты одной банки применяются интегральные схемы серии S-8241.

Ключи защиты от переразряда и перезаряда срабатывают соответственно при 2. 3В и 4.35В. Защита по току включается при падении напряжения на FET1-FET2 равном 200 мВ.

AAT8660 Series

Решение от Advanced Analog Technology — AAT8660 Series.

Пороговые напряжения составляют 2.5 и 4.32 Вольта. Потребление в заблокированном состоянии не превышает 100 нА. Микросхема выпускается в корпусе SOT26 (3х2 мм, 6 выводов).

FS326 Series

Очередная микросхема, используемая в платах защиты одной банки литий-ионного и полимерного аккумулятора — FS326.

В зависимости от буквенного индекса напряжение включения защиты от переразряда составляет от 2.3 до 2.5 Вольт. А верхнее пороговое напряжение, соответственно, — от 4.3 до 4.35В. Подробности смотрите в даташите.

LV51140T

Аналогичная схема протекции литиевых однобаночных аккумуляторов с защитой от переразряда, перезаряда, превышения токов заряда и разряда. Реализована с применением микросхемы LV51140T.

Пороговые напряжения: 2.5 и 4.25 Вольта. Вторая ножка микросхемы — вход детектора перегрузки по току (предельные значения: 0. 2В при разряде и -0.7В при зарядке). Вывод 4 не задействован.

R5421N Series

Схемотехническое решение аналогично предыдущим. В рабочем режиме микросхема потребляет около 3 мкА, в режиме блокировки — порядка 0.3 мкА (буква С в обозначении) и 1 мкА (буква F в обозначении).

Серия R5421N содержит несколько модификаций, отличающихся величиной напряжения срабатывания при перезарядке. Подробности приведены в таблице:

ОбозначениеПорог отключения по перезаряду, ВГистерезис порога перезаряда, мВПорог отключения по переразряду, ВПорог включения перегрузки по току, мВ
R5421N111C4.250±0.0252002.50±0.013200±30
R5421N112C4.350±0.025
R5421N151F4.250±0.025
R5421N152F4.350±0.025

SA57608

Очередной вариант контроллера заряда/разряда, только уже на микросхеме SA57608.

Напряжения, при которых микросхема отключает банку от внешних цепей, зависят от буквенного индекса. Подробности см. в таблице:

ОбозначениеПорог отключения по перезаряду, ВГистерезис порога перезаряда, мВПорог отключения по переразряду, ВПорог включения перегрузки по току, мВ
SA57608Y4.350±0.0501802.30±0.070150±30
SA57608B4.280±0.0251802.30±0.05875±30
SA57608C4.295±0.0251502.30±0.058200±30
SA57608D4.350±0.0501802.30±0.070200±30
SA57608E4.275±0.0252002.30±0.058100±30
SA57608G4.280±0.0252002. 30±0.058100±30

SA57608 потребляет достаточно большой ток в спящем режиме — порядка 300 мкА, что отличает ее от вышеперечисленных аналогов в худшую сторону (там потребляемые токи порядка долей микроампера).

LC05111CMT

Ну и напоследок предлагаем интересное решение от одного из мировых лидеров по производству электронных компонентов On Semiconductor — контроллер заряда-разряда на микросхеме LC05111CMT.

Решение интересно тем, что ключевые MOSFET’ы встроены в саму микросхему, поэтому из навесных элементов остались только пару резисторов да один конденсатор.

Переходное сопротивление встроенных транзисторов составляет ~11 миллиом (0.011 Ом). Максимальный ток заряда/разряда — 10А. Максимальное напряжение между выводами S1 и S2 — 24 Вольта (это важно при объединении аккумуляторов в батареи).

Микросхема выпускается в корпусе WDFN6 2.6×4.0, 0.65P, Dual Flag.

Схема, как и ожидалось, обеспечивает защиту от перезаряда/разряда, от превышения тока в нагрузке и от чрезмерного зарядного тока.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой. Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Схемы правильных зарядок для литиевых аккумуляторов приведены в этой статье.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

РЕМОНТ ЗАРЯДНОГО ДЛЯ ЛИТИЕВЫХ АККУМУЛЯТОРОВ

Сосед обратился с просьбой отремонтировать зарядное устройство для литиевого аккумулятора. После переполюсовки зарядное полностью перестало реагировать на сеть и аккумулятор. Так как тема использования аккумуляторов типоразмера 18650 для меня имеет в последнее время прикладной характер, решил соседу помочь.

Зарядное для аккумуляторов 18650

Со слов соседа, алгоритм работы устройства таков: при подключенном аккумуляторе и поданном сетевом напряжении загорается красный светодиод и горит до тех пор, пока аккумулятор не зарядится, после чего загорается зеленый светодиод. Без установленного аккумулятора и поданном сетевом напряжении, светится зеленый светодиод.

Судя по этикетке, заряд током 450 mA осуществляется в щадящем режиме, но как оказалось после вскрытия это вариант эконом)). Схема зарядки состоит из двух узлов: преобразователя сетевого напряжения на одном транзисторе MJE 13001 и контроллера уровня заряда.

Разборка зарядного от Li-Ion 18650

Схема зарядного для АКБ

Преобразователь на одном MJE 13001 часто встречается в дешевых зарядках для телефонов, а так же в зарядках типа «лягушка». Рисовать ее не стал – просто посмотрел в интернете похожую схему. Плюс, минус один резистор/конденсатор большой роли не играют. Схема типовая.

Тестером прозвонил диоды, стабилитрон и транзистор, убедился в их целостности. Решил проверить резисторы и попал в точку! Оказался оборванным резистор R1 – 510 кОм (на вышеприведенной схеме это резистор R3), подтягивающий напряжение питания к базе транзистора. В наличии такого не нашлось, взамен его был установлен резистор на 560 кОм.

После замены резистора зарядка завелась.

Зарядное заработало — светодиод светится

Ради интереса заглянул в даташит контроллера заряда аккумулятора. Им является микросхема HT3582DA.

Так же часто встречается ее клон СТ3582.

Схема включения HT3582DA

Как выяснилось, допускаются два варианта включения микросхемы: 5-й вывод замыкается либо с 8-м либо с 6-м выводом. В моем случае были замкнуты 5-й и 6-й. Как видим, производитель заявляет максимум 300 мА. Так что, на этикетке зарядки выражен большой оптимизм в 450 мА))). Но самое интересное ждало впереди. Проверка мультиметром напряжения на выходе зарядного показала его обратную полярность.

Напряжение на выходе ЗУ

Как оказалось, сначала нужно вставить аккумулятор для определения контроллером полярности, а потом включать в сеть. В даташите говорится о автоматическом определении полярности батареи. Кроме того, контроллер легко выдерживает короткое замыкание на выходе.

При КЗ заряд отключается

Для проверки результатов ремонта вставил аккумулятор и включил зарядное в сеть. Через какое то время заметил, что красный светодиод не светится, а значит снова что то не работает. Ни какого криминала при вскрытии выявлено не было, все доступные проверке тестером элементы в порядке. Начал подумывать на контроллер, но решил перед началом поисков его в магазинах проверить конденсаторы. В наличии имеется тестер полупроводниковых приборов Т4. С его помощью были проверены электролиты, а затем и керамические конденсаторы. И вот они то меня сильно и удивили. Оба конденсатора на 0,1 мкф показали следующее:







Тестер полупроводниковых приборов Т4 меряет конденсаторы

Конденсатор 472 пФ почему то оказался аж 8199 пФ. Поскольку такого в закромах не нашлось, пришлось слепить из двух близкое значение. Конденсаторы на 0,1 мкф заменил на исправные с предварительной проверкой параметров.

Ремонт закончен

После произведенных манипуляций зарядное заработало должным образом. Сосед счастлив и распространяет информацию о моих магических способностях). Автор материала — Кондратьев Николай, Г. Донецк.

   Форум по ремонту техники

Ka3525a как проверить рабочий или нет

Содержание

  • 1 SG3525 PDF
  • 2 Купить модуль управления
  • 3 Назначения элементов и работа схемы
  • 4 uc3843 — описание, принцип работы, схема включения
  • 5 uc3842 — описание, принцип работы, схема включения
  • 6 ka3525a — описание, принцип работы, схема включения
  • 7 uc3845 — описание, принцип работы, схема включения
  • 8 sg3525 — описание, принцип работы, схема включения
  • 9 uc3844 — описание, принцип работы, схема включения
  • 10 uc3846 — описание, принцип работы, схема включения
  • 11 uc3843 — описание, принцип работы, схема включения
  • 12 uc3842 — описание, принцип работы, схема включения
  • 13 ka3525a — описание, принцип работы, схема включения
  • 14 uc3845 — описание, принцип работы, схема включения
  • 15 sg3525 — описание, принцип работы, схема включения
  • 16 uc3844 — описание, принцип работы, схема включения
  • 17 uc3846 — описание, принцип работы, схема включения

В статье пойдет речь о контроллере SG3525A – одном из серии управляемых напряжением ШИМ контроллеров с фиксированной частотой преобразования, специально спроектированных для построения любых типов импульсных источников питания и позволяющих до минимума сократить число необходимых внешних компонентов.

Это стало возможным благодаря наличию встроенного опорного источника питания (+5,1 В ±1%) – вывод 16, возможности управления частотой работы внешней RC-цепью – вывод 6 Rт и вывод 5 Ст, длительностью интервала «мертвого» времени – одним внешним резистором между выводами 5 Ст и 7 DISCHARGE, длительностью времени плавного старта – одним внешним конденсатором (вывод 8 SOFT-START), встроенным драйверам (±200 мА) для управления внешними силовыми транзисторами или внешним маломощным трансформатором. Помимо всего вышеуказанного, в ИС предусмотрена возможность синхронизации нескольких источников от одного внешнего тактового сигнала (вывод 3 SYNC) и защиты по току внешних силовых транзисторов (вывод 10 SHUTDOWN).

SG3525 PDF

В общем, хоть эта микросхема и не нова, но ее структура позволяет реализовывать различные схемы преобразователей со многими дополнительными опциями. Такими как: стабилизация выходного напряжения, защита по току мощных ключевых транзисторов, защита от перенапряжения, отключение преобразователя при достижении минимального напряжения питания. Правда, диапазон регулировки ШИМ у нее только 50%.

Эта микросхема входит в модуль управления мощными полевыми транзисторами КМОП структуры в преобразователе напряжения, показанном на фото 1.


Ниже приведен машинный перевод параметров данного модуля. Это скриншот страницы с сайта aliexpress.com.

Купить модуль управления

Для того чтобы разобраться в работе данного модуля, для дальнейшего его использования, пришлось срисовать принципиальную электрическую схему прямо с печатной платы. Обращаю ваше внимание на то, что нумерация электронных компонентов на схеме и нумерация их на оригинальной плате не совпадают.

Назначения элементов и работа схемы

Начнем с конденсатора С1, резисторов R5 и R6 – это элементы, от величин которых зависит рабочая частота контроллера, которую можно регулировать естественно с помощь триммера R5. C3 – от величины этого конденсатора зависит время плавного запуска схемы. От величины резистора R4 зависит длительность интервала «мертвого» времени. Выводы 1 и 2 микросхемы DA1, это входы усилителя ошибки. Так как данный модуль управления предназначен для работы в составе довольно таки мощного преобразователя, по всей вероятности на данном усилителе собрана схема мягкого запуска. Т.е. при включении схемы, в первый момент времени длительность выходных импульсов управления мощными ключами минимальная. По мере заряда конденсатора С2 их длительность увеличивается до нужной величины. Конденсаторы С5 и С6, по всей видимости фильтрующие. На биполярных транзисторах VT2… VT5 собраны дополнительные ключи для управления затворами мощных КМОП транзисторов.

На микросхеме DA4 собрана схема защиты мощных транзисторов от превышения допустимого тока. Схема питается от отдельного микросхемного стабилизатора напряжения DA3. Обратите внимание, что общий провод схемы защиты соединен с «землей» через контакт 8 разъема и датчик тока – шунт. С контакта 8 разъема едет провод на истоки мощных транзисторов. Таким образом, сигнал с шунта через резистор R23 подается на инвертирующий вход операционного усилителя DA4. 2. А нижний конец шунта через «земляной» провод через резистор R22 подается на не инвертирующий вход данного ОУ. Коэффициент усиления напряжения шунта регулируют при помощи резистора обратной связи R21 и в общем случае он равен отношению R21/R23. С помощью этого резистора регулируют и уровень тока отсечки схемы защиты. На DA4.1 собран компаратор напряжений. Опорное напряжение с резистивного делителя R18,R19 подается на инвертирующий вход ОУ, вывод 6 DA4.1. На не инвертирующий вход подается усиленное напряжение с датчика тока – шунта. Диод VD2 в схеме компаратора устраняет эффект дребезга выходного напряжения, когда синфазные сигналы на его входе находятся в зоне равенства. В нормальном режиме работы преобразователя усиленное напряжение сигнала с шунта должно быть всегда меньше опорного напряжения на выводе 6 мс DA4.1. Увеличение тока через КМОП транзисторы повлечет за собой увеличение напряжения на выводе 5 мс DA4.1 и как только оно превысит опорное напряжение, компаратор включится и на его выходе появится напряжение примерно равное напряжению его питания, т. е. +5В. Это напряжение через разделительный диод VD1 поступит на вход SHUTDOWN (выключение) — вывод 10 мс DA1.

В схеме есть еще одна защита, схема которой реализована на оптотранзисторе U1, который подключается через разъем и маломощном тиристоре VS1. Какой будет эта защита решать вам. Допустим, преобразователь перешел в аварийный режим, отработала определенная схема защиты. Открылся транзистор оптрона и через его переход коллектор-эмиттер, на управляющий электрод тиристора VS1 поступило открывающее напряжение. Тиристор открылся и уже чрез его и резистор R13 со стабилизатора DA2 вывод 3 подается напряжение на вход «выключение» — вывод 10 мс DA1. При этом на выводах 11 и 14 мс DA1 возникает низкий уровень напряжения. Транзисторные ключи выключаются. Похоже все понятно.

Рисунок печатной платы я делал в программе Lay6.

Я этот модуль приобрел, наверное, год назад, да так руки до него и не достали. И я, думаю, вам быстрее пригодится эта информация. Если найдете ошибки, то комментируйте. Всякое бывает. Успехов. К.В.Ю.

В настоящее время существует огромное количество различных микросхем, или микрочипов, которые используются в самых различных блоках питания аппаратуры. Если говорить обобщенно, интегральная микросхема представляет собой пластмассовый прямоугольник с гибкими выходами, внутри которого находится вся «умная начинка».

uc3843 — описание, принцип работы, схема включения

Микросхема uc3843 — интегральная схема (ИС), которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией. В промышленном производстве выпускается в корпусах типа SOIC-8(14), DIP-8.

Основным принципом работы можно назвать применение вместе с uc3843 МОП транзистора. Это объясняется тем фактом, что мощность выходного каскада uc3843 незначительная. Поскольку амплитуда выходного сигнала может достигать напряжения питания МС, в качестве ключа используют МОП-транзистор.

Схема включения uc3843 приведена на рисунке.


Рисунок 1. Схема включения uc3843

uc3842 — описание, принцип работы, схема включения

uc3842 является широтно-импульсным контроллером, который применяется в основном, в преобразователях постоянного напряжения. Очень часто uc3842 используют в блоках питания различной аппаратуры. Подобный элемент можно встретить в «начинке» современных телевизоров и компьютерных мониторов.

Микросхема uc3842 имеет восемь выводов, каждый из которых выполняет свое предназначение:

  • на первый подается напряжение;
  • второй нужен для создания обратной связи;
  • в случае подачи на третий вывод напряжения более 1В, на выходе МС не будет никаких импульсов;
  • четвертый — место подключение переменного резистора;
  • пятый — общий;
  • шестой служит для снятия ШИМ-импульсов;
  • седьмой необходим для подключения питания от 16 до 34В, в нем срабатывает защита от перенапряжения;
  • восьмой подключается специальное устройство, которое стабилизирует частоту импульсов.

Типовая схема включения микрочипа uc3842 представлена на рисунке 2.


Рисунок 2. Типовая схема включения uc3842

ka3525a — описание, принцип работы, схема включения

ka3525a — это импульсные стабилизаторы напряжения от производителя Fairchild. Он позволяет обеспечить внутренний мягкий старт, контроль времени. Схема включения отображена на рисунке 3.


Рисунок 3. Схема подключения микрочипа ka3525a

uc3845 — описание, принцип работы, схема включения

uc3845 — это универсальный микрочип для однотактных преобразователей напряжения. Используется в прямо- и обратноходовых преобразователях. Работает в режиме реле и полноценного ШИМ стабилизатора напряжения с ограничениями по току. Во время перегрузки микрочип переходит в режим стабилизации тока. Чтобы обеспечить стабилизацию напряжения, необходимы дополнительные резисторы и транзистор.

Принцип работы ШИМ uc3845 основан на контроле среднего значения выходного напряжения и максимального значения тока. Если уменьшается нагрузка, выходное напряжение увеличивается. Амплитуда на токоизмерительном резисторе уменьшается, длительность импульса уменьшается до восстановления баланса между напряжением и током.

Схема включения микросхемы (8 выводов) uc3845 отображена на рисунке 4.


Рисунок 4. Схема включения микрочипа uc3845

sg3525 — описание, принцип работы, схема включения

Микросхема sg3525 — широтно-импульсный модулятор в интегральном исполнении. Обеспечивает повышение производительности и уменьшение числа внешних деталей при проектировании и производстве всех видов импульсных источников питания. Имеет встроенный источник опорного напряжения +5,1В. Вход генератора обеспечивает синхронизированную работу различны устройств. sg3525 имеет встроенный плавный пуск схемы, что обеспечивается благодаря наличию внешнего конденсатора. Входные каскады микросхемы обеспечивают ток на выходе до 400 мА .

Схема подключения видна на рисунке 5.


Рисунок 5. Схема подключения ШИМ sg3525

uc3844 — описание, принцип работы, схема включения

Микросхема uc3844 широко распространена в импульсных блоках питания компьютерной и различной бытовой техники. uc3844 используется для управления полевым ключевым транзистором в схемах ИБП.

Микрочипы uc3844 разработаны специально для DC-DC преобразователей, поскольку преобразовывают постоянное напряжение одной величины в постоянное напряжение другой величины.

Если напряжение питания в норме, на выводе 8 появляется напряжение +5В, которое приводит в запуск генератор OSC.

Производством чипов uc3844 занимаются фирмы UNITRODE, ST и TEXAS INSTRUMENTS.

Схема включения отображена на рисунке 6.


Рисунок 6. Схема включения микрочипа uc3844

uc3846 — описание, принцип работы, схема включения

ШИМ контроллер uc3846 имеет 16 выводов. Основные принципы работы можно обозначить тезисами:

  • если на 16 выводе напряжение ниже 0,35В, выходные импульсы на выводах 11 и 14 будут заблокированы полностью;
  • если на выводе 1 напряжение низкое (ниже 0,35В), результат будет таким же;
  • на 2 выводе напряжение должно составлять 5,1В;
  • 13 и 15 выводам соответствует напряжение питания 8-40В;
  • вывод 10 построен для внешней синхронизации в схеме;
  • 9 и 6 выводы нужны для подключения резистора и конденсатора, которые будут задавать частоту работу ШИМ;
  • выводы 3,4, а также 5,6 служат для сигналов ошибок общей схемы источника питания или преобразователя;
  • вывод 12 — общий провод;
  • вывод 7 — выход усилителя ошибки;
  • вывод 1 — ограничение предельного тока.

Основная схема включения микрочипа uc3846 представлена на рисунке 7.


Рисунок 7. Схема включения микрочипа uc3846

В настоящее время существует огромное количество различных микросхем, или микрочипов, которые используются в самых различных блоках питания аппаратуры. Если говорить обобщенно, интегральная микросхема представляет собой пластмассовый прямоугольник с гибкими выходами, внутри которого находится вся «умная начинка».

uc3843 — описание, принцип работы, схема включения

Микросхема uc3843 — интегральная схема (ИС), которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией. В промышленном производстве выпускается в корпусах типа SOIC-8(14), DIP-8.

Основным принципом работы можно назвать применение вместе с uc3843 МОП транзистора. Это объясняется тем фактом, что мощность выходного каскада uc3843 незначительная. Поскольку амплитуда выходного сигнала может достигать напряжения питания МС, в качестве ключа используют МОП-транзистор.

Схема включения uc3843 приведена на рисунке.


Рисунок 1. Схема включения uc3843

uc3842 — описание, принцип работы, схема включения

uc3842 является широтно-импульсным контроллером, который применяется в основном, в преобразователях постоянного напряжения. Очень часто uc3842 используют в блоках питания различной аппаратуры. Подобный элемент можно встретить в «начинке» современных телевизоров и компьютерных мониторов.

Микросхема uc3842 имеет восемь выводов, каждый из которых выполняет свое предназначение:

  • на первый подается напряжение;
  • второй нужен для создания обратной связи;
  • в случае подачи на третий вывод напряжения более 1В, на выходе МС не будет никаких импульсов;
  • четвертый — место подключение переменного резистора;
  • пятый — общий;
  • шестой служит для снятия ШИМ-импульсов;
  • седьмой необходим для подключения питания от 16 до 34В, в нем срабатывает защита от перенапряжения;
  • восьмой подключается специальное устройство, которое стабилизирует частоту импульсов.

Типовая схема включения микрочипа uc3842 представлена на рисунке 2.


Рисунок 2. Типовая схема включения uc3842

ka3525a — описание, принцип работы, схема включения

ka3525a — это импульсные стабилизаторы напряжения от производителя Fairchild. Он позволяет обеспечить внутренний мягкий старт, контроль времени. Схема включения отображена на рисунке 3.


Рисунок 3. Схема подключения микрочипа ka3525a

uc3845 — описание, принцип работы, схема включения

uc3845 — это универсальный микрочип для однотактных преобразователей напряжения. Используется в прямо- и обратноходовых преобразователях. Работает в режиме реле и полноценного ШИМ стабилизатора напряжения с ограничениями по току. Во время перегрузки микрочип переходит в режим стабилизации тока. Чтобы обеспечить стабилизацию напряжения, необходимы дополнительные резисторы и транзистор.

Принцип работы ШИМ uc3845 основан на контроле среднего значения выходного напряжения и максимального значения тока. Если уменьшается нагрузка, выходное напряжение увеличивается. Амплитуда на токоизмерительном резисторе уменьшается, длительность импульса уменьшается до восстановления баланса между напряжением и током.

Схема включения микросхемы (8 выводов) uc3845 отображена на рисунке 4.


Рисунок 4. Схема включения микрочипа uc3845

sg3525 — описание, принцип работы, схема включения

Микросхема sg3525 — широтно-импульсный модулятор в интегральном исполнении. Обеспечивает повышение производительности и уменьшение числа внешних деталей при проектировании и производстве всех видов импульсных источников питания. Имеет встроенный источник опорного напряжения +5,1В. Вход генератора обеспечивает синхронизированную работу различны устройств. sg3525 имеет встроенный плавный пуск схемы, что обеспечивается благодаря наличию внешнего конденсатора. Входные каскады микросхемы обеспечивают ток на выходе до 400 мА .

Схема подключения видна на рисунке 5.


Рисунок 5. Схема подключения ШИМ sg3525

uc3844 — описание, принцип работы, схема включения

Микросхема uc3844 широко распространена в импульсных блоках питания компьютерной и различной бытовой техники. uc3844 используется для управления полевым ключевым транзистором в схемах ИБП.

Микрочипы uc3844 разработаны специально для DC-DC преобразователей, поскольку преобразовывают постоянное напряжение одной величины в постоянное напряжение другой величины.

Если напряжение питания в норме, на выводе 8 появляется напряжение +5В, которое приводит в запуск генератор OSC.

Производством чипов uc3844 занимаются фирмы UNITRODE, ST и TEXAS INSTRUMENTS.

Схема включения отображена на рисунке 6.


Рисунок 6. Схема включения микрочипа uc3844

uc3846 — описание, принцип работы, схема включения

ШИМ контроллер uc3846 имеет 16 выводов. Основные принципы работы можно обозначить тезисами:

  • если на 16 выводе напряжение ниже 0,35В, выходные импульсы на выводах 11 и 14 будут заблокированы полностью;
  • если на выводе 1 напряжение низкое (ниже 0,35В), результат будет таким же;
  • на 2 выводе напряжение должно составлять 5,1В;
  • 13 и 15 выводам соответствует напряжение питания 8-40В;
  • вывод 10 построен для внешней синхронизации в схеме;
  • 9 и 6 выводы нужны для подключения резистора и конденсатора, которые будут задавать частоту работу ШИМ;
  • выводы 3,4, а также 5,6 служат для сигналов ошибок общей схемы источника питания или преобразователя;
  • вывод 12 — общий провод;
  • вывод 7 — выход усилителя ошибки;
  • вывод 1 — ограничение предельного тока.

Основная схема включения микрочипа uc3846 представлена на рисунке 7.


Рисунок 7. Схема включения микрочипа uc3846

Рекомендуем к прочтению

Микросхема MC34063 схема включения | Практическая электроника

MC34063 – универсальная микросхема для самых простых импульсных преобразователей. На ней без применения внешних переключающих транзисторов можно строить понижающие, повышающие и инвертирующие преобразователи. А это основные типы преобразователей, не имеющих гальванической развязки.

Основные технические характеристики MC34063

  • Широкий диапазон значений входных напряжений: от 3 В до 40 В;
  • Высокий выходной импульсный ток: до 1,5 А;
  • Регулируемое выходное напряжение;
  • Частота преобразователя до 100 кГц;
  • Точность внутреннего источника опорного напряжения: 2%;
  • Ограничение тока короткого замыкания;
  • Низкое потребление в спящем режиме.

Понять как работает микросхема проще всего по структурной схеме.
Разберем по пунктам:

  1. Источник опорного напряжения 1,25 В;
  2. Компаратор, сравнивающий опорное напряжение и входной сигнал с входа 5;
  3. Генератор импульсов сбрасывающий RS-триггер;
  4. Элемент И объединяющий сигналы с компаратора и генератора;
  5. RS-триггер устраняющий высокочастотные переключения выходных транзисторов;
  6. Транзистор драйвера VT2, в схеме эмиттерного повторителя, для усиления тока;
  7. Выходной транзистор VT1, обеспечивает ток до 1,5А.

Генератор импульсов постоянно сбрасывает RS-триггер, если напряжение на входе микросхемы 5 – низкое, то компаратор выдает сигнал на вход S сигнал устанавливающий триггер и соответственно включающий транзисторы VT2 и VT1. Чем быстрее придет сигнал на вход S тем больше времени транзистор будет находиться в открытом состоянии и тем больше энергии будет передано со входа на выход микросхемы. А если напряжение на входе 5 поднять выше 1,25 В, то триггер вообще не будет устанавливаться. И энергия не будет передаваться на выход микросхемы.

Производители этой микросхемы (например Texas Instruments) в своих datasheets пишут, что её работа основана на широтно-импульсной модуляции (PWM). Даже если и можно назвать то, что делает MC34063 ШИМом, то очень уж примитивным.

  • Самый главный недостаток MC34063 – отсутствие встроенного усилителя ошибки. Поэтому пульсации выходного напряжения получаются достаточно большими. И не просто так в рекомендациях по применению предлагается на выход преобразователя устанавливать дополнительный LC-фильтр.
  • Второй недостаток – не простое подключение внешнего МДП транзистора.

Мое же мнение, что если требуется низкий уровень пульсаций, либо большая мощность преобразователя, то лучше использовать другие микросхемы – с внутренним усилителем ошибки и с драйвером работающим с полевыми транзисторами.

MC34063 для нетребовательных к пульсациям и мощности применений!

MC34063 повышающий преобразователь

Например я данную микросхему использовал чтобы получить 12 В питание интерфейсного модуля от ноутбучного порта USB (5 В), таким образом интерфейсный модуль работал когда работал ноутбук ему не нужен был свой источник бесперебойного питания.
Также имеет смысл использовать микросхему для питания контакторов, которым нужно более высокое напряжение, чем другим частям схемы.
Хотя MC34063 выпускается давно, но возможность работы от 3 В, позволяет её использовать в стабилизаторах напряжения питающихся от литиевых аккумуляторов.
Рассмотрим пример повышающего преобразователя из документации. Эта схема рассчитана на входное напряжение 12 В, выходное — 28 В при токе 175мА.

  • C1 – 100 мкФ 25 В;
  • C2 – 1500 пФ;
  • C3 – 330 мкФ 50 В;
  • DA1 – MC34063A;
  • L1 – 180 мкГн;
  • R1 – 0,22 Ом;
  • R2 – 180 Ом;
  • R3 – 2,2 кОм;
  • R4 – 47 кОм;
  • VD1 – 1N5819.

В данной схеме ограничение входного тока задается резистором R1, выходное напряжение определяется соотношением резистором R4 и R3.

Понижающий преобразователь на МС34063

Понизить напряжение значительно проще – существует большое количество компенсационных стабилизаторов не требующих катушек индуктивности, требующих меньшего количества внешних элементов, но и для импульсного преобразователя находиться работа когда выходное напряжение в несколько раз меньше входного, либо просто важен КПД преобразования.
В технической документации приводиться пример схемы с входным напряжение 25 В и выходным 5 В при токе 500мА.

  • C1 – 100 мкФ 50 В;
  • C2 – 1500 пФ;
  • C3 – 470 мкФ 10 В;
  • DA1 – MC34063A;
  • L1 – 220 мкГн;
  • R1 – 0,33 Ом;
  • R2 – 1,3 кОм;
  • R3 – 3,9 кОм;
  • VD1 – 1N5819.

Данный преобразователь можно использовать для питания USB устройств. Кстати можно повысить ток отдаваемый в нагрузку, для этого потребуется увеличить емкости конденсаторов C1 и C3, уменьшить индуктивность L1 и сопротивление R1.

МС34063 схема инвертирующего преобразователя

Третья схема используется реже двух первых, но не менее актуальна. Для точного измерения напряжений или усиления аудио сигналов часто требуется двуполярное питание, и МС34063 может помочь в получении отрицательных напряжений.
В документации приводиться схема позволяющая преобразовать напряжение 4,5 .. 6.0 В в отрицательное напряжение -12 В с током 100 мА.

  • C1 – 100 мкФ 10 В;
  • C2 – 1500 пФ;
  • C3 – 1000 мкФ 16 В;
  • DA1 – MC34063A;
  • L1 – 88 мкГн;
  • R1 – 0,24 Ом;
  • R2 – 8,2 кОм;
  • R3 – 953 Ом;
  • VD1 – 1N5819.

Обратите внимание, что в данной схеме сумма входного и выходного напряжения не должна превышать 40 В.

Аналоги микросхемы MC34063

Если MC34063 предназначена для коммерческого применении и имеет диапазон рабочих температур 0 .. 70°C, то её полный аналог MC33063 может работать в коммерческом диапазоне -40 .. 85°C.
Несколько производителей выпускают MC34063, другие производители микросхем выпускают полные аналоги: AP34063, KS34063. Даже отечественная промышленность выпускала полный аналог К1156ЕУ5, и хотя эту микросхему купить сейчас большая проблема, но вот можно найти много схем методик расчетов именно на К1156ЕУ5, которые применимы к MC34063.

Если необходимо разработать новое устройство и какжется MC34063 подходит как нельзя лучше, то соит обратить внимание на более современные аналоги, например: NCP3063.

Ремонт китайского приемника | 3dx

Китайский приемник за «25 гривен» проще купить новый чем чинить, скажут многие…

Попросил как то коллега по работе, после просмотра статьи про восстановление  ВЭФ-202, сделать блок питания для своего приемничка, мол радио хочу на кухне слушать, батарейки покупать не хочу. Ну дело плевое, врезать разъем и воткнуть в него блок питания от роутера. Я согласился. И вот получ на руки такое вот чудо.

М да… приемничег… Ну раз согласился, значит получай. Первое включение показало, что радейка в fm диапазоне ловит только две волны, у которых самый сильный сигнал. В am диапазоне только гул помех, ну это и не странно, у меня только ВЭФ мог словить какую то речь, и то в приличном качестве только вечером. Из динамика раздавался сильный «хрип». Собственно, гнездо разъема питания в нем когда то было, но оно было выломано вдавливанием во внутрь, вместе с кусками пластика которые его держали. Значит разбираем и смотрим, что там внутри.


А внутри видим относительно простенькую платку на микросхеме KA22427 (наш аналог 174ХА10). Глянул, что пишут в интернете и понял, что микросхемка вшивенькая, но работать должна.
Первым делом вынимаем всю начинку из корпуса, разбираем корпус на составные части и моем, моем, моем. Так как тараканьи запчасти не очень приятны на вид. Мою я просто в воде с мылом и тру специальной старой зубной щеткой. Пока пластик сох перепаял все электролиты, потому, что измерять их у меня нечем. Начал искать разъем питания типа «PC» (на счет маркировки могу и ошибаться, смотрите на картинку ниже), под гайку. Но вот не задача, они у меня закончились, удалось найти только разъем под пайку.

Хотел такой

Но был только этот

Это добавило работы, пришлось делать кронштейн для крепления разъема. А для внешней стороны корпуса панельку-закрывашку.

Разъем с кронштейном вклеил в корпус с помощью супер клея с присадкой из пищевой соды.

Правее видно вклеенный радиатор стабилизатора, об этом позже.

Для индикации работы в корпус вмонтировал два светодиода в то место где когда то был указатель частоты настройки, стеклышко от него утеряно и по сути он бесполезен. В место стеклышка вклеил заглушку из прозрачного пластика, вырезанного по посадочному месту и затонированного тонировочной пленкой. Желтый светодиод загорается когда к приемнику подключен блок питания, зеленый когда работает сам приемник.

Ну вот, разъем вклеен, значит пора собирать электронику. И тут я обнаружил, что блок питания оказался без выпрямителя, а корпус склеенный. Пришлось устанавливать выпрямитель и стабилизатор в корпусе приемника, для стабилизатора вклеил радиатор (на всякий случай). Но самое главное не получится выполнить переключение питания от батареек на БП и обратно средствами смонтированного разъема. Придется делать диодное переключение. Напряжение стабилизации на микросхеме 7805 пришлось поднять до 6,5 В, впаяв резистор 430 Ом между лапкой микросхемы и землей. В итоге получилась такая схема:

Далее фото с установленным стабилизатором на 7805, диодной сборкой и выпрямителем.

Хоть приемник и маленький с виду, но оказался весьма вместительным. Забыл упомянуть о решении проблемы с треском при вращении колесика громкости. На переменном резисторе есть белая заглушка, она легко снимается, достаточно ее просто подковырнуть. Далее запихиваем туда густую смазку и много раз прокручиваем туда-сюда. Проблема решена.

До начала работ приемник ловил в fm диапазоне только две станции. Я думаю виной этому является уставший КПЕ (конденсатор переменной емкости), но другого на замену у меня нет, покупать желания тоже не было. Попробовал подкрутить контура в ЧМ тракте, именно оранжевый (смотри на фото выше). И чудо произошло, начали появляться новые радиостанции, перекрылся почти весь диапазон. Выкрутил сердечник полностью, пока он не уперся в кожух катушки. Я не знаю правильно я делал или нет, но это помогло.

И немного фоток завершенного изделия.

И напоследок:

Небольшая галерея с полноразмерными фотографиями:

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

Categories: Проекты, Радиотехника | Tags: китайский приемник, приемник, ремонт приемника | Permalink.

% PDF-1. 4 % 1704 0 объект > endobj xref 1704 666 0000000016 00000 н. 0000013676 00000 п. 0000013936 00000 п. 0000013994 00000 п. 0000023186 00000 п. 0000023562 00000 п. 0000023649 00000 п. 0000023743 00000 п. 0000023836 00000 п. 0000023902 00000 п. 0000024023 00000 п. 0000024089 00000 п. 0000024204 00000 п. 0000024270 00000 п. 0000024551 00000 п. 0000024620 00000 п. 0000024841 00000 п. 0000024910 00000 п. 0000025179 00000 п. 0000025362 00000 п. 0000025431 00000 п. 0000025612 00000 п. 0000025851 00000 п. 0000026058 00000 п. 0000026127 00000 п. 0000026340 00000 п. 0000026661 00000 п. 0000026834 00000 п. 0000026902 00000 п. 0000027113 00000 п. 0000027420 00000 н. 0000027593 00000 п. 0000027661 00000 п. 0000027872 00000 н. 0000028061 00000 п. 0000028253 00000 п. 0000028321 00000 п. 0000028526 00000 п. 0000028706 00000 п. 0000028819 00000 п. 0000028887 00000 п. 0000029032 00000 н. 0000029257 00000 п. 0000029374 00000 п. 0000029442 00000 п. 0000029627 00000 н. 0000029784 00000 п. 0000029852 00000 п. 0000030073 00000 п. 0000030234 00000 п. 0000030302 00000 п. 0000030477 00000 п. 0000030682 00000 п. 0000030897 00000 п. 0000030965 00000 п. 0000031220 00000 н. 0000031427 00000 п. 0000031564 00000 п. 0000031632 00000 п. 0000031851 00000 п. 0000032082 00000 п. 0000032277 00000 н. 0000032345 00000 п. 0000032562 00000 п. 0000032768 00000 п. 0000032939 00000 п. 0000033007 00000 п. 0000033222 00000 н. 0000033496 00000 п. 0000033613 00000 п. 0000033681 00000 п. 0000033816 00000 п. 0000033997 00000 п. 0000034114 00000 п. 0000034182 00000 п. 0000034343 00000 п. 0000034592 00000 п. 0000034765 00000 п. 0000034833 00000 п. 0000035012 00000 п. 0000035203 00000 п. 0000035366 00000 п. 0000035434 00000 п. 0000035626 00000 п. 0000035757 00000 п. 0000035825 00000 п. 0000035932 00000 п. 0000035996 00000 п. 0000036117 00000 п. 0000036181 00000 п. 0000036292 00000 п. 0000036355 00000 п. 0000036568 00000 п. 0000036636 00000 п. 0000036811 00000 п. 0000037016 00000 п. 0000037197 00000 п. 0000037265 00000 п. 0000037532 00000 п. 0000037600 00000 п. 0000037668 00000 п. 0000037736 00000 п. 0000037879 00000 п. 0000037947 00000 п. 0000038114 00000 п. 0000038182 00000 п. 0000038355 00000 п. 0000038423 00000 п. 0000038596 00000 п. 0000038664 00000 п. 0000038873 00000 п. 0000038941 00000 п. 0000039102 00000 п. 0000039170 00000 п. 0000039373 00000 п. 0000039441 00000 п. 0000039596 00000 п. 0000039664 00000 н. 0000039919 00000 н. 0000039987 00000 н. 0000040198 00000 п. 0000040266 00000 п. 0000040521 00000 п. 0000040589 00000 п. 0000040888 00000 п. 0000040956 00000 п. 0000041024 00000 п. 0000041092 00000 п. 0000041255 00000 п. 0000041323 00000 п. 0000041468 00000 п. 0000041637 00000 п. 0000041705 00000 п. 0000041844 00000 п. 0000041912 00000 п. 0000042051 00000 п. 0000042119 00000 п. 0000042322 00000 п. 0000042390 00000 п. 0000042458 00000 п. 0000042621 00000 п. 0000042689 00000 п. 0000042757 00000 п. 0000042825 00000 п. 0000042893 00000 п. 0000043092 00000 п. 0000043381 00000 п. 0000043449 00000 п. 0000043640 00000 п. 0000043781 00000 п. 0000043849 00000 п. 0000044034 00000 п. 0000044139 00000 п. 0000044207 00000 п. 0000044388 00000 п. 0000044493 00000 п. 0000044561 00000 п. 0000044740 00000 п. 0000044913 00000 п. 0000044981 00000 п. 0000045126 00000 п. 0000045327 00000 п. 0000045542 00000 п. 0000045610 00000 п. 0000045787 00000 п. 0000045928 00000 п. 0000045996 00000 п. 0000046167 00000 п. 0000046235 00000 п. 0000046496 00000 н. 0000046564 00000 п. 0000046795 00000 п. 0000046863 00000 п. 0000047046 00000 п. 0000047114 00000 п. 0000047353 00000 п. 0000047421 00000 п. 0000047489 00000 н. 0000047557 00000 п. 0000047625 00000 п. 0000047693 00000 п. 0000047761 00000 п. 0000047829 00000 п. 0000047897 00000 п. 0000047965 00000 п. 0000048033 00000 п. 0000048101 00000 п. 0000048302 00000 п. 0000048415 00000 н. 0000048483 00000 п. 0000048680 00000 п. 0000048797 00000 п. 0000048865 00000 п. 0000048970 00000 н. 0000049153 00000 п. 0000049444 00000 п. 0000049512 00000 п. 0000049717 00000 п. 0000049822 00000 п. 0000049890 00000 п. 0000050053 00000 п. 0000050234 00000 п. 0000050351 00000 п. 0000050419 00000 п. 0000050570 00000 п. 0000050749 00000 п. 0000050922 00000 п. 0000050990 00000 н. 0000051135 00000 п. 0000051336 00000 п. 0000051517 00000 п. 0000051585 00000 п. 0000051762 00000 п. 0000051903 00000 п. 0000051971 00000 п. 0000052138 00000 п. 0000052206 00000 п. 0000052445 00000 п. 0000052513 00000 п. 0000052581 00000 п. 0000052649 00000 п. 0000052717 00000 п. 0000052785 00000 п. 0000052853 00000 п. 0000052921 00000 п. 0000052989 00000 п. 0000053110 00000 п. 0000053178 00000 п. 0000053246 00000 п. 0000053314 00000 п. 0000053382 00000 п. 0000053450 00000 п. 0000053518 00000 п. 0000053586 00000 п. 0000053654 00000 п. 0000053839 00000 п. 0000053907 00000 п. 0000054146 00000 п. 0000054214 00000 п. 0000054401 00000 п. 0000054469 00000 п. 0000054638 00000 п. 0000054706 00000 п. 0000054919 00000 п. 0000055106 00000 п. 0000055174 00000 п. 0000055341 00000 п. 0000055576 00000 п. 0000055644 00000 п. 0000055863 00000 п. 0000055931 00000 п. 0000056148 00000 п. 0000056216 00000 п. 0000056389 00000 п. 0000056457 00000 п. 0000056648 00000 п. 0000056716 00000 п. 0000056925 00000 п. 0000057136 00000 п. 0000057204 00000 п. 0000057379 00000 п. 0000057447 ​​00000 п. 0000057515 00000 п. 0000057583 00000 п. 0000057780 00000 п. 0000057848 00000 п. 0000057916 00000 п. 0000057984 00000 п. 0000058177 00000 п. 0000058245 00000 п. 0000058442 00000 п. 0000058661 00000 п. 0000058729 00000 п. 0000058904 00000 п. 0000058972 00000 н. 0000059203 00000 п. 0000059446 00000 п. 0000059514 00000 п. 0000059755 00000 п. 0000059938 00000 н. 0000060006 00000 п. 0000060173 00000 п. 0000060241 00000 п. 0000060406 00000 п. 0000060474 00000 п. 0000060639 00000 п. 0000060707 00000 п. 0000060775 00000 п. 0000060843 00000 п. 0000060911 00000 п. 0000061120 00000 п. 0000061188 00000 п. 0000061383 00000 п. 0000061451 00000 п. 0000061644 00000 п. 0000061712 00000 п. 0000061923 00000 п. 0000061991 00000 п. 0000062059 00000 п. 0000062127 00000 п. 0000062238 00000 п. 0000062306 00000 п. 0000062425 00000 п. 0000062650 00000 п. 0000062783 00000 п. 0000062851 00000 п. 0000062992 00000 п. 0000063203 00000 п. 0000063314 00000 п. 0000063382 00000 п. 0000063501 00000 п. 0000063719 00000 п. 0000063868 00000 п. 0000063936 00000 п. 0000064047 00000 п. 0000064115 00000 п. 0000064276 00000 н. 0000064344 00000 п. 0000064505 00000 п. 0000064573 00000 п. 0000064737 00000 п. 0000064805 00000 п. 0000064969 00000 п. 0000065037 00000 п. 0000065228 00000 п. 0000065296 00000 п. 0000065489 00000 п. 0000065557 00000 п. 0000065752 00000 п. 0000065820 00000 п. 0000066013 00000 п. 0000066081 00000 п. 0000066314 00000 п. 0000066382 00000 п. 0000066571 00000 п. 0000066639 00000 п. 0000066707 00000 п. 0000066775 00000 п. 0000066926 00000 п. 0000066994 00000 п. 0000067062 00000 п. 0000067130 00000 п. 0000067293 00000 п. 0000067361 00000 п. 0000067524 00000 п. 0000067592 00000 п. 0000067660 00000 п. 0000067728 00000 п. 0000067879 00000 п. 0000067947 00000 п. 0000068015 00000 п. 0000068083 00000 п. 0000068151 00000 п. 0000068418 00000 п. 0000068486 00000 п. 0000068673 00000 п. 0000068741 00000 п. 0000068908 00000 п. 0000068976 00000 п. 0000069167 00000 п. 0000069235 00000 п. 0000069444 00000 п. 0000069723 00000 п. 0000069791 00000 п. 0000070074 00000 п. 0000070142 00000 п. 0000070401 00000 п. 0000070469 00000 п. 0000070537 00000 п. 0000070694 00000 п. 0000070762 00000 п. 0000070951 00000 п. 0000071019 00000 п. 0000071087 00000 п. 0000071155 00000 п. 0000071223 00000 п. 0000071360 00000 п. 0000071428 00000 п. 0000071599 00000 п. 0000071808 00000 п. 0000071969 00000 п. 0000072037 00000 п. 0000072186 00000 п. 0000072369 00000 п. 0000072530 00000 п. 0000072598 00000 п. 0000072745 00000 п. 0000072878 00000 п. 0000072946 00000 п. 0000073083 00000 п. 0000073151 00000 п. 0000073219 00000 п. 0000073366 00000 п. 0000073434 00000 п. 0000073502 00000 п. 0000073570 00000 п. 0000073638 00000 п. 0000073706 00000 п. 0000073847 00000 п. 0000073915 00000 п. 0000074052 00000 п. 0000074120 00000 п. 0000074188 00000 п. 0000074256 00000 п. 0000074324 00000 п. 0000074485 00000 п. 0000074553 00000 п. 0000074684 00000 п. 0000074752 00000 п. 0000074883 00000 п. 0000074951 00000 п. 0000075082 00000 п. 0000075150 00000 п. 0000075281 00000 п. 0000075349 00000 п. 0000075480 00000 п. 0000075548 00000 п. 0000075679 00000 п. 0000075747 00000 п. 0000075878 00000 п. 0000075946 00000 п. 0000076077 00000 п. 0000076145 00000 п. 0000076276 00000 п. 0000076344 00000 п. 0000076475 00000 п. 0000076543 00000 п. 0000076674 00000 п. 0000076742 00000 п. 0000076873 00000 п. 0000076941 00000 п. 0000077082 00000 п. 0000077150 00000 п. 0000077281 00000 п. 0000077349 00000 п. 0000077480 00000 п. 0000077548 00000 п. 0000077679 00000 п. 0000077747 00000 п. 0000077878 00000 п. 0000077946 00000 п. 0000078077 00000 п. 0000078145 00000 п. 0000078276 00000 п. 0000078344 00000 п. 0000078475 00000 п. 0000078543 00000 п. 0000078674 00000 п. 0000078742 00000 п. 0000078873 00000 п. 0000078941 00000 п. 0000079092 00000 п. 0000079160 00000 п. 0000079299 00000 н. 0000079367 00000 п. 0000079506 00000 п. 0000079574 00000 п. 0000079713 00000 п. 0000079781 00000 п. 0000079920 00000 н. 0000079988 00000 н. 0000080127 00000 п. 0000080195 00000 п. 0000080344 00000 п. 0000080412 00000 п. 0000080561 00000 п. 0000080629 00000 п. 0000080758 00000 п. 0000080826 00000 п. 0000080894 00000 п. 0000081055 00000 п. 0000081123 00000 п. 0000081286 00000 п. 0000081493 00000 п. 0000081640 00000 п. 0000081708 00000 п. 0000081885 00000 п. 0000082120 00000 п. 0000082319 00000 п. 0000082387 00000 п. 0000082544 00000 п. 0000082612 00000 п. 0000082775 00000 п. 0000082843 00000 п. 0000083036 00000 п. 0000083104 00000 п. 0000083293 00000 п. 0000083361 00000 п. 0000083582 00000 п. 0000083650 00000 п. 0000083853 00000 п. 0000083921 00000 п. 0000084094 00000 п. 0000084162 00000 п. 0000084230 00000 п. 0000084298 00000 п. 0000084471 00000 п. 0000084539 00000 п. 0000084720 00000 п. 0000084788 00000 п. 0000084981 00000 п. 0000085049 00000 п. 0000085226 00000 п. 0000085294 00000 п. 0000085461 00000 п. 0000085529 00000 п. 0000085710 00000 п. 0000085778 00000 п. 0000085846 00000 п. 0000085914 00000 п. 0000086093 00000 п. 0000086161 00000 п. 0000086229 00000 п. 0000086432 00000 п. 0000086500 00000 п. 0000086669 00000 п. 0000086737 00000 п. 0000086902 00000 п. 0000086970 00000 п. 0000087145 00000 п. 0000087213 00000 п. 0000087396 00000 п. 0000087464 00000 п. 0000087659 00000 п. 0000087727 00000 п. 0000087930 00000 п. 0000087998 00000 н. 0000088201 00000 п. 0000088269 00000 п. 0000088484 00000 п. 0000088552 00000 п. 0000088787 00000 п. 0000088855 00000 п. 0000089044 00000 п. 0000089112 00000 п. 0000089281 00000 п. 0000089349 00000 п. 0000089582 00000 п. 0000089650 00000 п. 0000089883 00000 п. 0000089951 00000 н. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 0000090745 00000 п. 0000090813 00000 п. 0000091014 00000 п. 0000091137 00000 п. 0000091205 00000 п. 0000091466 00000 п. 0000091534 00000 п. 0000091691 00000 п. 0000091759 00000 п. 0000092006 00000 н. 0000092074 00000 п. 0000092227 00000 н. 0000092295 00000 п. 0000092502 00000 п. 0000092570 00000 п. 0000092638 00000 п. 0000092706 00000 п. 0000092774 00000 п. 0000092917 00000 п. 0000092985 00000 п. 0000093128 00000 п. 0000093196 00000 п. 0000093357 00000 п. 0000093425 00000 п. 0000093612 00000 п. 0000093680 00000 п. 0000093827 00000 п. 0000093895 00000 п. 0000093963 00000 п. 0000094090 00000 п. 0000094158 00000 п. 0000094226 00000 п. 0000094377 00000 п. 0000094446 00000 п. 0000094595 00000 п. 0000094796 00000 п. 0000094933 00000 п. 0000095002 00000 п. 0000095263 00000 п. 0000095332 00000 п. 0000095489 00000 п. 0000095558 00000 п. 0000095627 00000 п. 0000095696 00000 п. 0000095887 00000 п. 0000095956 00000 п. 0000096099 00000 п. 0000096168 00000 п. 0000096311 00000 п. 0000096380 00000 п. 0000096541 00000 п. 0000096610 00000 п. 0000096679 00000 п. 0000096806 00000 п. 0000096874 00000 п. 0000096942 00000 п. 0000097131 00000 п. 0000097200 00000 п. 0000097417 00000 п. 0000097592 00000 п. 0000097661 00000 п. 0000097888 00000 п. 0000097957 00000 п. 0000098154 00000 п. 0000098223 00000 п. 0000098424 00000 п. 0000098493 00000 п. 0000098562 00000 п. 0000098735 00000 п. 0000098804 00000 п. 0000098985 00000 п. 0000099054 00000 п. 0000099123 00000 п. 0000099328 00000 н. 0000099397 00000 н. 0000099580 00000 п. 0000099649 00000 н. 0000099852 00000 п. 0000099921 00000 н. 0000099990 00000 н. 0000100059 00000 н. 0000100384 00000 н. 0000100523 00000 н. 0000100592 00000 н. 0000100707 00000 н. 0000100776 00000 п. 0000100921 00000 н. 0000100990 00000 н. 0000101133 00000 п. 0000101202 00000 н. 0000101271 00000 н. 0000101398 00000 п. 0000101467 00000 н. 0000101582 00000 н. 0000101651 00000 н. 0000101796 00000 н. 0000101865 00000 н. 0000101934 00000 п. 0000102000 00000 н. 0000102024 00000 н. 0000104787 00000 н. 0000104811 00000 н. 0000107305 00000 н. 0000107329 00000 н. 0000109705 00000 н. 0000109729 00000 н. 0000112193 00000 н. 0000112217 00000 н. 0000114704 00000 н. 0000114728 00000 н. 0000117330 00000 н. 0000117354 00000 н. 0000120023 00000 н. 0000120047 00000 н. 0000122409 00000 н. 0000122471 00000 н. 0000209846 00000 н. 0000209918 00000 н. 0000014149 00000 п. 0000023162 00000 п. трейлер ] >> startxref 0 %% EOF 1705 0 объект > / Контуры 1709 0 R / Метаданные 1703 0 R / AcroForm 1707 0 R / Страницы 1638 0 R / PageLayout / SinglePage / OpenAction 1706 0 R / StructTreeRoot null / Тип / Каталог >> endobj 1706 0 объект > endobj 1707 0 объект > / Кодировка> >> >> endobj 2368 0 объект > поток HtSTW I @ h «@ xt7XG (6 (D bL X5 R6D4cY-6 EXB Uhh ~ w ‘h ك zCd! JC0`ke! Cx / a ߒ / ٗ (v ^ xDBbЉ L ‘g # Wf ~ S h6Y 脷 pD:} Mi8JB4W

AT и ATX PC компьютерные комплектующие схемы

AT и ATX PC компьютерные блоки питания

Схема компьютерных комплектующих для ПК AT и ATX

На этой странице я собрал схемы коммутационных блоков для компьютеров (SMPS) ATX v 1. 0, ATX v 2.0 и некоторые AT, которые я нашел в Интернете. Я не автор. Автор отмечается обычно прямо на схеме.

Схема питания полумоста ATX (AT) на TL494, KA7500
ИС TL494 и KA7500 эквивалентны. Буквы 494 могут отличаться. В этих источниках используются биполярные переходные транзисторы (BJT) типа NPN.

Схема питания полумоста ATX PC с SG6105.
Схема коммутационных блоков ATX с SG6105. В этих источниках используются биполярные переходные транзисторы (BJT) типа NPN.

Схема блоков питания полумостовых ATX для ПК с KA3511
Поставляет ATX с интегральной схемой KA3511. В этих источниках используются биполярные переходные транзисторы (BJT) типа NPN.

Схема блоков питания полумостовых ATX для ПК с DR B2003
ИИП ATX для ПК с DR B2003, помеченный как 2003.В этих источниках используются биполярные переходные транзисторы (BJT) типа NPN.

Схемы других комплектующих полумостовых компьютеров.
Коммутационные блоки ATX с DR B2002 (с маркировкой 2002), AT2005 (2005) и их эквивалентами LPG899 и WT7520. В этих источниках используются биполярные переходные транзисторы (BJT) типа NPN.

Схемы питания ATX прямой топологии с UC3842, 3843, 3844, 3845 и др.
Поставляет ATX с использованием прямой топологии с одним или двумя коммутаторами (полууправляемый мост).Транзисторы — это полевые МОП-транзисторы. Управляющие ИС — это UC3842, 3843, 3844, 3845 или другие ИС, которые представляют собой комбинацию для источника питания и активного управления PFC. как ML4824, FAN480X и ML4800.


DPS-260-2A, ML4824, акт PFC
ATX — два коммутатора вперед, PFC
два переключателя вперед + PFC, FAN480X
два переключателя вперед + PFC с ML4800

неполный IP-P350AJ2-0,
UC3843, 350 Вт
UTIEK ATX12V-13 600T, UC3843
ATX CWT PUh500W два коммутатора
вперед, UC3845
Sunny technologies co. ATX230,
230 Вт, один переключатель, UC3843

ATX с PTP-2068, одиночный коммутатор
, UC3843
ATX 350T — 350 Вт, UC3842
Солнечные технологии ATX-230
2SK2545, UC3843
ATX с STW12NK90Z, UC3843

API3PCD2-Y01, два переключателя
вперед, пропущенные значения

дом

404 Страница не найдена | EASA

Будьте в курсе новостей о COVID-19 от EASA Подробнее Подписаться EASA

Агентство авиационной безопасности Европейского Союза

Выберите раздел:

EASA LightEASA Pro

Главное меню Верхняя панель

Меню

Перейти к содержанию
  • Главная
  • Агенство
    • Агенство
      • Годовые программы и отчеты
      • COVID-19
        • Хартия авиационной промышленности по COVID-19
        • Ресурсы EASA COVID-19
        • COVID-19 Информация о путешествии
        • Рекомендации
    • Организационная структура агентства
      • Организационная структура агентства
      • Исполнительный директор
      • Исполнительная дирекция
        • Главный инженер
      • Управление сертификации
        • Техническая органограмма
      • Управление стандартов полетов
      • Управление ресурсов и поддержки
      • Дирекция по стратегии и безопасности
    • Страны-участницы EASA
    • Правление
      • Правление
      • Члены Правления
      • Наблюдатели Правления

Бесплатные диаграммы, схемы и руководства по обслуживанию Kenwood :: Schematics Unlimited

K> Kenwood

  • <
  • 0-9
  • A
  • B
  • C
  • D
  • E
  • F
  • G
  • H
  • I
  • J
  • K
  • L
  • M
  • M O
  • P
  • Q
  • R
  • S
  • T
  • U
  • V
  • W
  • X
  • Y
  • Z

Рекламные ссылки

Пожалуйста, выберите желаемую модель ниже.У нас есть 133 диаграммы, схемы или руководства по обслуживанию Kenwood на выбор, и все они можно загрузить бесплатно!

  • схема Kenwood at 130 [155 KB]
  • kenwood basic m1a power service manual [3 MB]
  • распиновка разъемов Kenwood [283 KB]
  • kenwood [dsp 3100] ]
  • kenwood ka 801 руководство по обслуживанию интегрального усилителя (неполное) [2 MB]
  • kenwoodkd1 new [237 KB]
  • kenwood kr 77 svc manual [19 MB]
  • kenwood ken стереоресивер новый [150 KB]
  • kenwood kx1030 руководство по ремонту ленты [1 MB]
  • kenwood m2a схема усилителя мощности [4 МБ]
  • kenwood mc 48 схема [86 KB]
  • kenwood моды [10 МБ]
  • kenwood ps 30 manual [445 KB]
  • kenwood pwr18 1t [6 MB]
  • kenwood pwr18 1t remote 9027 5 [5 МБ]
  • kenwood r600 [4 МБ]
  • kenwood r1000 [6 МБ]
  • kenwood r2000 [7 МБ]
  • kenwood r5000 [13 MB2
  • ken [5 MB]
  • kenwood th32 42 руководство пользователя [3 MB]
  • kenwood th35 45 руководство пользователя [2 MB]
  • kenwood th35 руководство по обслуживанию [9 MB]
  • kenwood th55 [ 5 МБ]
  • kenwood th75 [5 МБ]
  • kenwood th 78a ae [163 МБ]
  • kenwood th 79 [3 МБ]
  • kenwood th d7 [7 МБ]
  • kenwood th f7a e [2 МБ]
  • kenwood tk 260g tk 270g [4 МБ]
  • kenwood tk 272g [4 МБ]
  • kenwood tk 285n [3 МБ] kenwoodk
    • 390 [3 МБ]
  • kenwood tk 373g [3 МБ]
  • kenwood tk 385 [3 МБ]
  • kenwood tk 480 tk 481 [3 МБ]
  • kenwood tk 690 790 890 [5 МБ
  • kenwood8 760 860 г 862 г [4 МБ]
  • kenwood tk 780h 880hver2 [4 МБ]
  • kenwood tk 790hb [435 КБ]
  • kenwood tk 860g 862g t [6 МБ [4 МБ]
  • kenwood tk 890hb [6 МБ]
  • kenwood tk 2107 [2 МБ]
  • kenwood tk 2140 3140 [3 МБ]
  • kenwood tk 2160 [1 160] 90
  • kenwood tk 2170 3170 [2 МБ]
  • kenwood tk 2180 [2 МБ]
  • kenwood tk 2200 3200 [2 МБ]
  • kenwood tk 3140 [3138 kenwood] tk 3160 [1 МБ]
  • kenwo od tk 3170 3173 [3 МБ]
  • kenwood tk 3180 [2 МБ]
  • kenwood tk 5210 [4 МБ]
  • kenwood tk 6110 [3 МБ]
  • 8175 8175 kenwood50 [3 МБ]
  • kenwood tk 7160 8160 [2 МБ]
  • kenwood tk 7180 [4 МБ]
  • kenwood tk 8160 2 [2 МБ]
  • kenwood tk 8160 [
  • kenwood tk 8180 [3 МБ]
  • kenwood tkr 750 [3 МБ]
  • kenwood tkr 850 [6 МБ]
  • kenwood tl922 [4 MB
  • kenwood service руководство [4 МБ]
  • kenwood tm201 [3 МБ]
  • kenwood tm211 [26 МБ]
  • kenwood tm231 [7 МБ]
    • tm tm
  • Kenwood тм 241 тм 441 tm 541 руководство по эксплуатации [2 МБ]
  • kenwood tm 241a руководство по эксплуатации [40 МБ]
  • kenwood tm 255 регулировка [2 МБ]
  • kenwood tm255 схема [2 МБ]
    • tm271 [2 МБ]
  • kenwood tm421 [4 МБ]
  • kenwood tm 455 [18 МБ]
  • kenwood tm521 [5 МБ]
  • kenwood
  • kenwood tm731 [15 МБ]
  • kenwood tm732 [12 МБ]
  • kenwood tm733 [6 МБ]
  • kenwood tm741 [15 МБ]
  • d137 dt
  • kenwood tm d700a брошюра [678 KB]
  • kenwood tm d700ae инструкция по эксплуатации [3 MB]
  • kenwood tm d700ae руководство по специализированной связи [835 KB]
  • kenwood tm v7 [6 МБ]
  • kenwood tr751 [44 МБ]
  • kenwood tr 751a.мобильный. руководство по обслуживанию [44 МБ]
  • kenwood tr851 [13 МБ]
  • kenwood tr2300 [6 МБ]
  • kenwood tr2400 [2 МБ]
9002 9000- % 1 0 obj > поток конечный поток endobj 2 0 obj > / ProcSet [/ PDF / Text] / ColorSpace> / Font> / Properties >>> / MediaBox [0 0 612 792] / StructParents 2 / Annots [10 0 R 11 0 R 12 0 R 13 0 R 14 0 R 15 0 R 16 0 R 17 0 R 18 0 R 19 0 R 20 0 R 21 0 R 22 0 R] / Повернуть 0 >> endobj 23 0 объект > поток hXmo # _

LT8301 Лист данных и информация о продукте

Особенности и преимущества

  • AEC-Q100 Соответствует требованиям для автомобильной промышленности
  • 2.Диапазон входного напряжения от 7 В до 42 В
  • 1.2A, 65V Внутренний выключатель питания DMOS
  • Низкий ток покоя:
    • 100 мкА в спящем режиме
    • 350 мкА в активном режиме
  • Работа в граничном режиме при большой нагрузке
  • Пакетный режим с низкой пульсацией ® Работа при небольшой нагрузке
  • Минимальная нагрузка <0,5% (тип.) От полной мощности
  • V OUT Набор с одним внешним резистором
  • Третья обмотка трансформатора или оптоизолятор не требуются согласно Регламенту
  • Точный порог EN / UVLO и гистерезис
  • Внутренняя компенсация и плавный пуск
  • Защита от короткого замыкания на выходе
  • 5-выводный TSOT-23, упаковка

Подробнее о продукте

LT8301 — это обратноходовой преобразователь с изолированной микросхемой.Благодаря выборке изолированного выходного напряжения непосредственно из сигнала обратного хода первичной стороны, деталь не требует третьей обмотки или оптоизолятора для регулирования. Выходное напряжение программируется с помощью одного внешнего резистора. Внутренняя компенсация и плавный пуск дополнительно сокращают количество внешних компонентов. Работа в граничном режиме обеспечивает небольшое магнитное решение с отличным регулированием нагрузки. Пакетный режим с низким уровнем пульсаций обеспечивает высокую эффективность при небольшой нагрузке, минимизируя пульсации выходного напряжения.Выключатель питания DMOS на 1,2 А, 65 В интегрирован вместе со всей схемой высокого напряжения и управляющей логикой в ​​5-выводной корпус ThinSOT ™ .

LT8301 работает в диапазоне входного напряжения от 2,7 В до 42 В и может выдавать до 6 Вт изолированной выходной мощности. Высокий уровень интеграции и использование граничных режимов и режимов с низким уровнем пульсации приводит к простому в использовании, малому количеству компонентов и высокоэффективному прикладному решению для изолированной подачи энергии.

Похожие записи

31.08.2023 0

Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

30.08.2023 0

Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

29.08.2023 0

Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
