Как идентифицировать компьютерные микросхемы или интегральные схемы на печатных платах | Как вики

в: Как

Посмотреть источник

Эта статья незавершенная. Вы можете помочь HowTo Wiki по номеру . расширяя его . Для получения дополнительной информации см. Help:Contents

Номера деталей микросхем не всегда следуют какой-либо схеме, производители склонны формировать стиль именования, но это не всегда так. Часто бывает трудно описать шаблоны, настолько они случайны, но по мере того, как вы знакомитесь с частью # IC, вы начинаете легче видеть шаблоны. На этой странице перечислены некоторые шаблоны и методы расшифровки номеров деталей; однако правил нет, поэтому эти подсказки сработают не во всех случаях.

Содержание

1 Перед просмотром номера детали
- 1.1 Идентификация производителя
- 1.2 Идентификация пакета микросхем
- 1.3 Идентификация по применению
2 Идентификация и расшифровка номера детали
- 2.1 Общий формат
- 2.2 Префиксы производителя
- 2.3 Общие семейства микросхем
3 Поиск номера детали
4 общие семьи
5 Номенклатура конкретных компаний
6 Пример идентификации микросхем на печатных платах
- 6. 1 1: Функция платы Идентификация
- 6.2 Функции чипа
  - 6.2.1 Угадывание функций чипов без поиска номера детали
    - 6.2.1.1 Раздел 1
    - 6.2.1.2 Раздел 2
7 баран
8 См. также

Прежде чем смотреть на номер детали

Вы можете многое узнать о чипе, даже не глядя на номер детали.

Идентификация производителя

Производители, как правило, сосредотачиваются на определенных секторах бизнеса ИС и избегают других секторов. Таким образом, определение производителя может значительно приблизить вас к его функциям.

Вот список сотен производителей и то, на чем они специализируются: http://www.elnec.com/iclogos_n.php

Для идентификации производителя См.: Руководство по логотипам производителей микросхем

Если логотипа нет, производителя часто можно найти в самом номере детали. См. раздел «Префиксы производителя».

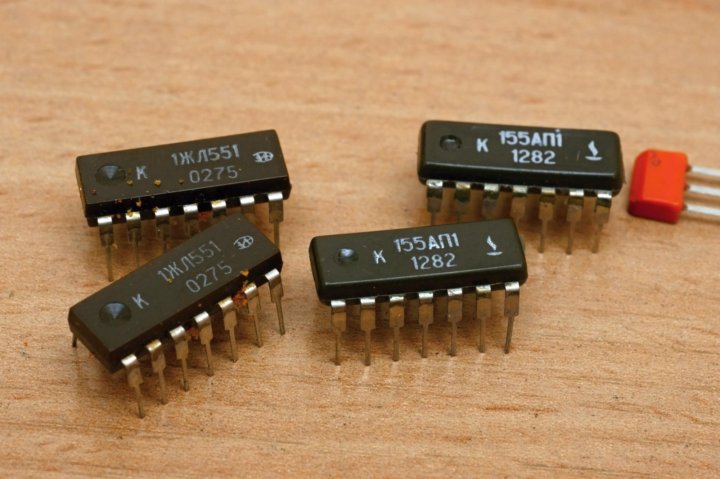

Идентификация пакета чипов

Пакет чипов также может дать вам информацию о его функциях.

См.: Руководство по пакетам микросхем

Стили корпусов микросхем до 1990 года

ЦП и FPU: в основном CDIP, в ЦП более высокого уровня использовались PGA.
- Обычно съемный
микроконтроллеров:CDIP
UV EPROM: Всегда CerDIP с наклейкой, закрывающей окно кристалла.
Basic Logic: обычно керамические SDIP
Цепочки резисторов: желтые или оранжевые (не черные) SIP или SDIP

Чипы после 1995 г.

ЦП и FPU: PGA
микроконтроллеров: PDIP,
и микроконтроллеры поддерживают микросхемы: PDIP, SOIC
ЭСППЗУ: PDIP
ОЗУ: SOIC
Базовая логика: пластиковые SIP, SOIC

Чипы после 2000 года

Флэш-память: TTSOP, BGA функции, которые чипы на плате должны были бы выполнять.

Материнская плата компьютера обычно имеет ЦП, возможно, FPU, микросхему BIOS, кэш-память и несколько контроллеров шины.

Сокращение различных функций каждой микросхемы на доске поможет вам угадать назначение ваших фишек.

Идентификация и расшифровка номера детали

Расшифровка номера детали чипа — очень сложный процесс, и в большинстве случаев ввод всего номера детали в поисковой системе ни к чему не приводит.

Общий формат

Обычно компьютерные микросхемы или интегральные схемы имеют следующий формат

Строка 1: Название производителя
Строка 2: номер детали
Строка 3: код даты и другая закодированная информация
Реже строки 2 и 3 меняются местами

Номер детали обычно имеет следующий формат

[альфа-символы для производителя][более общая часть #][альфа-символы для упаковки, версии и т. д.]
например Am2901ADC, для [AMD][part 2901][revision A,D=керамика,C=?]
или SY6502, для [Synertek][part 6502]
Другой распространенный стиль номера детали: [тип упаковки][общая часть#][скорость,об. ,…]
, например A80486DX-16, для [A = массив керамических штифтов] [часть 80486, или чаще называемая 486] [Rev. DX, скорость 16 МГц]
или P8080A, для [пластиковой погружной упаковки] [деталь 8080] [ред. A]

Префиксы производителей

Ниже приведена таблица префиксов номеров деталей распространенных производителей. Это не всегда верно, но в большинстве случаев так и есть.

Общий производитель по префиксу номера детали
Ам — Драм	ЛИ,Л — БИС	Z — Зилог
СИ — Синертек	Т-ТИ	MC — Моторола
Т — Тошиба	Сх — Сайрикс	HD-Хитачи
SCN — Signetics	Nx-NexGen	WD — Центр западного дизайна
Макс — Максим	AD — Аналоговые устройства	TX,TMS — инструменты Техаса

Общие семейства микросхем

Самый быстрый способ идентифицировать микросхему — определить, что она принадлежит к семейству микросхем. Идентифицируя семейство, вы находите функцию, не беспокоясь о префиксах и суффиксах.

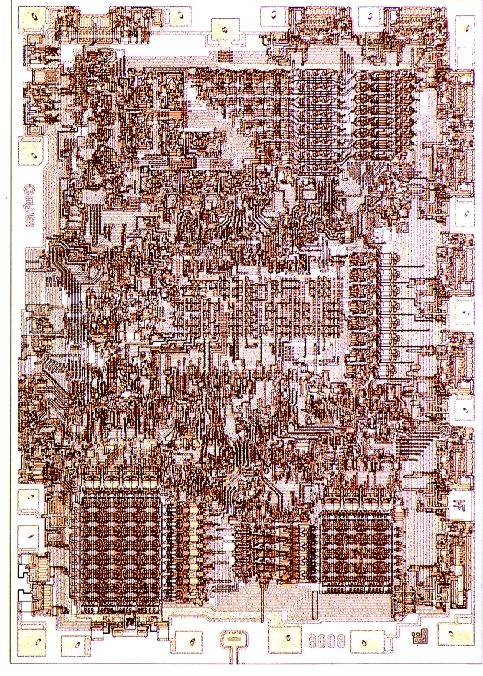

80×86
- Примеры: 8086, 80186,80286,80386,80486
- Полная часть №: D8086, A80386DX-16

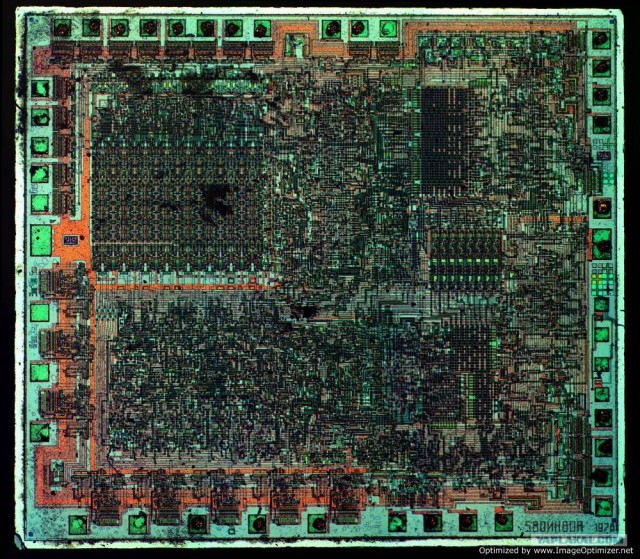

MCU на базе 80xx
- Примеры: 8031, 8051, 8049, 8048, 80151, 80251
- Полная часть №: N80C31BH, S-80C31, P8048H
Серия 7400 TTL Logic
- Соответствует формату [различные буквенные символы] [74] [тип] [2-3 цифры для отдельной функции] [различные буквенные символы]
  - Ищите 74[тип][2-3 цифры]
- существует множество типов микросхем для каждой функции, которые описывают скорость, мощность, технологию, напряжение и т. д.
  - Вот некоторые из них: [ничего],LS,AS,ALS,F,C,HC,AC,AHC,..
  - См.: Википедия: серия 7400
- Номер функции, называемый номером детали с цифрой 74 впереди, варьируется от 00 до 882. Есть несколько четырехзначных цифр, но они встречаются редко.
  - для полного списка с функциями См.: Википедия: Список интегральных схем серии 7400
- Примеры: 74LS02, 74HC14
- Полный номер детали: CD74AC04E, SN74AUC14RGYR
4000 КМОП-логика
- от 4000 до 4585
MC68xx MC68xxx
- ЦП Motorola 6800 и 68000 и поддерживающие их чипы
- Пример: MC68HC12

PAL Логика программируемого массива

Не совсем семейство, но обычно PAL в названии или один из чипов .

Архивы спецификаций IC

Это несколько авторитетных поисковых запросов, есть много поддельных коммерческих.

http://www.datasheetcatalog.com/
http://www.alldatasheet.com/
http://www.datasheetarchive.com/

GIICM http://www.kingswood-consulting.co.uk/giicm/index.html

Это окно поиска будет искать Google, отфильтровывая большую часть бесполезные страницы:

 -сайт:www. electrospec.com -сайт:www.cmbcomponents.com -сайт:www.usbid.com -сайт:www.hkinventory.com -сайт:klava.ru -сайт:www.semirim.com -сайт :www.freetradezone.com -сайт:www.isocomponents.com -сайт:www.netcomponents.com -сайт:www.1sourcecomponents.com -сайт:www.icxinyi.com -сайт:nowel.ru -сайт:www.dzsc .com.cn -сайт:www.icpart.com -сайт:www.class-ic.com -сайт:www.hqew.com -сайт:www.icminer.com">

или нажмите на ссылку ниже и добавьте номер детали в начало окна поиска.

Поиск Google IC с отфильтрованными результатами

Common Families

Списки Википедии
- Список интегральных схем серии 7400
- Список семейств AMD Am2900 и Am29000

Номенклатура конкретных компаний

http://www.cpu-world.com/info/id/index.html: ***Очень полезно*** коды идентификационных номеров для AMD Athlon 64, Opteron, Athlon, Athlon XP, Athlon MP, Duron, AMD K6, K6-2, K6-III, AMD Sempron, AMD x86 (8086 — K5), AMI, AT&T, CMD, CSG , Cypress Semiconductor, Cyrix, Fairchild, Harris, Hitachi, Hughes, IBM, IDT, Intel 80486, Intel Pentium, Intel Pentium II, Intel Pentium III, Intersil, Microchip, Mitsubishi, Mostek, Motorola, NEC, National Semiconductor, OKI, Philips , RCA, Rise Technology, Rockwell, SGS, ST, Siemens, Signetics, Sony, Synertek, Texas Instruments, Toshiba, Transmeta, UMC, WDC, Zilog
НАМКО http://www. multigame.com/NAMCO.html
NEC http://www.necel.com/en/faq/f_name.html
АТАРИ http://www.aarongiles.com/atariic.html
Allegro MicroSystems http://www.allegromicro.com/techpub2/partno.pdf
Стюард http://www.steward.com/pdfs/emi/circuitboards/Nomenclature.pdf
Ван IC http://www.oldcalculatormuseum.com/t-wangic.html
International Rectifier http://www.irf.com/product-info/hi-rel/nomenclature.html

Идентификация функции платы

1: Идентификация функции платы

Плата

Предполагая, что мы понятия не имели, откуда взялась плата, функцию этой платы легко определить. Мы могли бы поискать номер детали в Google, но часто эта информация давно утеряна, поэтому приходится использовать другие методы. я С первого взгляда на доске есть несколько идентифицируемых маркировок.

A: Большой чип в корпусе с массивом штыревой сетки
, как правило, большие PGA — это ЦП, но мы также можем поискать в Google Intel i960 и обнаружить, что это ЦП для серверов или высокопроизводительных рабочих станций.
B: гнезда для микросхем Simm
Очевидно, для оперативной памяти
C: стандартные компьютерные разъемы
четко идентифицируя его как компьютер
D: дисковод
и компьютер часто имеют порты дисковода для гибких дисков

Из этих функций мы знаем, что это сервер или материнская плата рабочей станции высокого класса.

Функции чипа

Угадывание функций чипа без поиска номера детали

Я разделил плату на три части, чтобы упростить описание.

Раздел 1

A: схема, очевидно, представляет собой преобразователь постоянного тока, потому что это компактная и отдельная схема, состоящая из конденсаторов, катушек индуктивности/трансформаторов, больших транзисторов и диодов. Также вероятно, что микросхемы вокруг него являются драйверами для транзистора, компенсатора или иным образом задействованы в преобразователе.

Преобразователь постоянного тока обычно находится рядом с входом питания или процессором, но на этой плате его нет.

B: Эти микросхемы представляют собой своего рода массивы резисторов. Цветные DIP, SIP или SOIC всегда представляют собой массивы резисторов. Они часто находятся рядом с выходными портами или светодиодными матрицами.
C: Эти ИС, скорее всего, являются драйверами, буферами для выходных портов для повышения целостности сигнала. Об этом свидетельствует их близость к выходным портам.
D: На чипе Bt написано RAMDAC. этим часто занимаются видеомониторы. Bt делает видеопроцессоры RAMDAC, и близость к порту VGA лишний раз это подтверждает.
E: Этот чип неоднозначный, и его, скорее всего, придется поискать. Найдите в поисковике HP и одну из строк Alphanumeric. В этой микросхеме даже трудно разобрать, в какой строке номер детали, но она будет. Однако данные об этом чипе могут быть закрытыми или утерянными во времени.
F: Эти чипы могут быть разными. Поскольку они все одинаковые и слишком малы для памяти, они, вероятно, являются драйверами или буферами. SOIC часто имеют эти простые функции, и если они являются этими функциями, то номера деталей обычно легко найти в их таблицах данных.
G: Трудно сказать о функциях этих чипов. они могут быть сигнальными драйверами для разъемов Ethernet. Но их функции, вероятно, придется поискать.
H: На этом чипе есть частота, так что это генератор, часы, кристалл или резонатор. Любая из этих функций используется для изготовления часов.

Раздел 2

http://www.ddrmemoryupgrades.com/howto_identify_size_of_ram.html

Руководство по пакетам ИС

Из HowTo Wiki, Wiki.

Контент сообщества доступен по лицензии CC-BY-SA, если не указано иное.
