Как обозначается блок питания на схеме. Как обозначается блок питания на электрической схеме: основные правила и обозначения

Как правильно обозначить блок питания на электрической схеме. Какие буквенные и графические обозначения используются для источников питания. Какие стандарты регламентируют обозначение блоков питания на схемах. На что обратить внимание при чтении и составлении электрических схем с блоками питания.

Основные правила обозначения блоков питания на электрических схемах

При обозначении блоков питания на электрических схемах необходимо руководствоваться следующими основными правилами:

• Использовать стандартные буквенные обозначения, регламентированные ГОСТ
• Применять унифицированные графические символы для изображения источников питания
• Указывать основные параметры блока питания — напряжение, ток, мощность
• Обозначать полярность для источников постоянного тока
• Отмечать тип блока питания — сетевой, батарейный, аккумуляторный и т.д.

Соблюдение этих правил позволяет сделать электрическую схему понятной и информативной для других специалистов.

Буквенные обозначения блоков питания на схемах

Для буквенного обозначения блоков питания на электрических схемах применяются следующие стандартные обозначения:

• G — источник питания, батарея, аккумулятор
• GB — батарея из нескольких элементов
• TV — трансформатор силовой
• UZ — преобразователь электрической энергии

Эти буквенные обозначения регламентированы ГОСТ 2.710-81 и являются общепринятыми при разработке электрических схем. Использование стандартных обозначений упрощает чтение и понимание схем.

Графические обозначения источников питания на схемах

Графические символы для изображения блоков питания на электрических схемах стандартизированы ГОСТ 2.723-68. Основные графические обозначения:

• Батарея — два разновеликих параллельных отрезка
• Аккумулятор — несколько пар параллельных отрезков
• Трансформатор — две окружности
• Выпрямитель — прямоугольник с диагональю

Использование унифицированных графических символов позволяет быстро идентифицировать тип источника питания на схеме без дополнительных пояснений.

Обозначение параметров блоков питания

При обозначении блока питания на схеме важно указать его основные электрические параметры:

• Выходное напряжение — в вольтах (В)
• Максимальный выходной ток — в амперах (А)
• Мощность — в ваттах (Вт)
• Для переменного тока — частота в герцах (Гц)

Эти параметры обычно указываются рядом с условным графическим обозначением блока питания на схеме. Например: «12В, 2А, 24Вт». Указание параметров позволяет правильно подобрать элементы схемы.

Особенности обозначения разных типов блоков питания

При обозначении различных типов источников питания на схемах следует учитывать некоторые особенности:

• Для батарей и аккумуляторов обязательно указывается полярность «+» и «-«
• Трансформаторы обозначаются с указанием числа обмоток
• Выпрямители отображаются с указанием типа — однополупериодный, мостовой и т.д.
• Импульсные блоки питания обозначаются как преобразователи UZ

Учет этих особенностей позволяет сделать обозначение блока питания на схеме максимально информативным.

Стандарты, регламентирующие обозначение блоков питания

Основные стандарты, определяющие правила обозначения источников питания на электрических схемах:

1. ГОСТ 2.701-2008 — Схемы. Виды и типы. Общие требования к выполнению
2. ГОСТ 2.702-2011 — Правила выполнения электрических схем
3. ГОСТ 2.710-81 — Обозначения буквенно-цифровые в электрических схемах
4. ГОСТ 2.723-68 — Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы и магнитные усилители

Соблюдение требований этих стандартов обеспечивает единообразие в обозначении блоков питания на схемах различными разработчиками.

Типичные ошибки при обозначении блоков питания

При обозначении источников питания на электрических схемах часто допускаются следующие ошибки:

• Использование нестандартных буквенных обозначений
• Отсутствие указания полярности для источников постоянного тока
• Неверное графическое изображение элементов питания
• Отсутствие обозначения основных параметров блока питания
• Неправильное расположение обозначений на схеме

Избегание этих типичных ошибок позволит сделать электрическую схему более понятной и информативной для других специалистов.

Рекомендации по чтению схем с блоками питания

При чтении электрических схем, содержащих блоки питания, рекомендуется обращать внимание на следующие аспекты:

• Тип источника питания — сетевой, батарейный, аккумуляторный
• Выходные параметры — напряжение, ток, мощность
• Наличие преобразователей напряжения
• Элементы защиты и стабилизации в цепях питания
• Распределение питания по функциональным узлам схемы

Анализ этих аспектов позволяет быстро понять принцип организации питания устройства и оценить его энергетические характеристики.

Блок питания на схеме обозначение

Это специальные буквенные индексы элементов, их групп, блоков, устройств, идентифицирующие их на схеме. Чтобы однозначно указывать на конкретный элемент эти обозначения делаются уникальными в пределах схемы. Эти индексы в большинстве случаев имеют вид, вроде: R1, DA7, HL5, где буква буквы обозначают категорию обозначаемого R — резистор, DA — микроcхема аналоговая и пр. Также широко используются иерархические обозначения, состоящие из нескольких групп букв и цифр, иногда разделяемых другими знаками:.

Поиск данных по Вашему запросу:

Блок питания на схеме обозначение

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

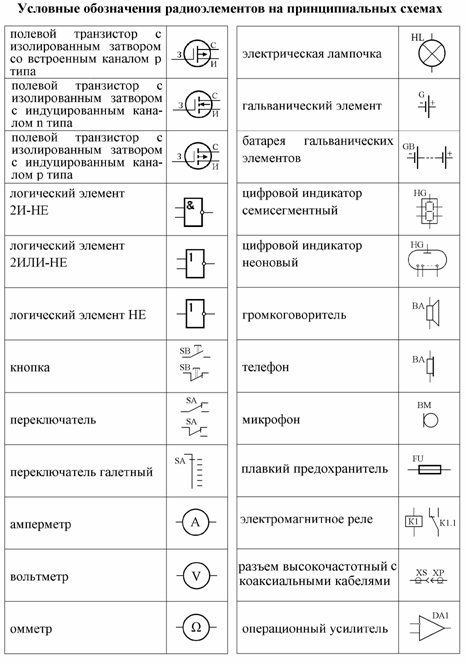

• Условные графические обозначения на принципиальных электрических схемах
• ГОСТ 2. 702-75 ЕСКД. Правила выполнения электрических схем
• Буквенные коды наиболее распространенных элементов в электрических схемах
• Как читать схемы радиоэлектронных устройств, обозначения радиодеталей
• Графическое обозначение радиодеталей на схемах
• Буквенное обозначение элементов на электрических схемах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как начертить однолинейную схему щита.

Условные графические обозначения на принципиальных электрических схемах

Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых должно соответствовать стандартам ЕСКД.

Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы.

Учитывая большое количество электроэлементов, для их буквенно-цифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах. Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Вполне возможно, в ближайшее время это вопрос будет урегулирован.

Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:.

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане.

Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания. Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем. Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них.

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

Приведем несколько примеров, отображения электрических машин далее ЭМ в соответствии с действующим стандартом. С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке. Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2. Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Видео по теме:. В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Ниже представлена таблица с БО для основных компонентов электросхем. К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию.

Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Комментарии и отзывы Добавить комментарий Отменить ответ. Политика конфиденциальности Пользовательское соглашение О нас Карта сайта.

Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. Схематические обозначения для оборудования, используемого в системах автоматизации.

ГОСТ 2.702-75 ЕСКД. Правила выполнения электрических схем

В блоках питания помимо использования обыкновенных резисторов используются два типа специализированных резисторов — Варистор и Термистор. В качестве примера приведем кусок реальной схемы до выпрямительного мостика, хочется повторится — схема реальная, хотя впечатление такое, что этот шедевр — сборище пассивных элементов защиты от ВЧ помех со страниц какого то учебника по борьбе с помехами. Пример реального участка схемы блока питания — фильтра от ВЧ помех. Варистор — полупроводниковый резистор, сопротивление которого изменяется при изменении приложенного напряжения. Основная задача варистора в блоках питания — защита цепей от перенапряжения.

Дата: Какие буквенные обозначения применяются в электрических схемах для обозначения блоков питания, ИБП, нормирующих .

Буквенные коды наиболее распространенных элементов в электрических схемах

В данной статье покажем таблицу графических обозначений радиоэлементов на схеме. Этот материал предназначен для того, чтобы начинающему радиолюбителю было с чего начать. В различных технических изданиях такой материал встречается очень редко. Именно этим он и ценен. Эта разница важна только для органов государственной приёмки, а для радиолюбителя практического значения не имеет, лишь бы был понятен тип, назначение и основные характеристики элементов. Кроме того, в разных странах и обозначение может быть разным. Поэтому, в этой статье приводятся разные варианты графического обозначения элементов на схеме плате. Вполне может быть, что здесь вы увидите не все варианты обозначения.

Как читать схемы радиоэлектронных устройств, обозначения радиодеталей

Справочник электронный. Условные обозначения для электрических схем по новому стандарту Пользуясь сайтом Вы соглашаетесь с политикой обработки персональных данных. Политика конфиденциальности. Контакты Карта сайта.

Введите имя пользователя или e-mail, и новый пароль будет послан на email, указанный в вашем профиле. Буквенные обозначения в электрических схемах.

Графическое обозначение радиодеталей на схемах

Под каждой картинкой есть кнопка для скачивания графических обозначений в векторе. Обозначения сгруппированы по моему произволу: 0. Распространённые компоненты 1. Резисторы 2. Конденсаторы 3.

Буквенное обозначение элементов на электрических схемах

Домой Полезная информация Обозначения в графических схемах. Часть 2. Сохрани винчестер! Электробезопасность помещений. Светодиодное оборудование и видеоэкраны для улицы. Если невозможно использовать основное обозначение, то используют следующее обозначение. Допускается справа от обозначения переменного тока указывать величину частоты, например переменного тока частотой 10 кГц. Многофазная обмотка n с числом раздельных фаз m.

Обозначение радиодеталей, как читать электронные схемы,сокращения в В радиоэлектронике используются три типа схем: блок-схемы, в электрические (кроме генераторов и источников питания) или наоборот, аналоговые.

Switching Power Supply вновь и вновь становятся предметом дискуссий, споров, а их проектирование и конструирование вызывают некоторые затруднения в радиолюбительских кругах. Все чаще именно к импульсным устройствам питания обращаются взоры домашних радиомастеров, поскольку они обладают целым рядом неоспоримых преимуществ по сравнению с традиционными трансформаторными блоками. Однако многие радиолюбители, в частности начинающие, не решаются собирать их, несмотря на их повсеместное применение в современном радиоэлектронном производстве. Причин тому масса.

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Для автономного питания радиоэлектронной аппаратуры широко используют электрохимические источники тока — гальванические элементы и аккумуляторы. Буквенный код элементов питания — G. УГО [ 11 ] напоминает символ конденсатора постоянной ёмкости — параллельные линии разной длины: короткая обозначает отрицательный полюс, длинная — положительный рис.

Я считаю, что данная работа полезна в плане дополнительного изучения и закрепления пройденного материала. Учитывая тот факт, что при сборке счетчика, я применял полученные знания, отмечаю возникновение большого интереса к проектированию электронных устройств и надеюсь, что далее на лекциях мы продолжим изучение и углубление данного материала.

Автор опровергает распространенное заблуждение, будто чтение радиосхем и их использование при ремонте бытовой аппаратуры доступно лишь подготовленным специалистам. Большое количество иллюстраций и примеров, живой и доступный язык изложения делают книгу полезной для читателей с начальным уровнем знания радиотехники. Особое внимание уделено обозначениям и терминам, применяемым в зарубежной литературе и документации к импортной бытовой технике. Рекомендуется как методическое пособие для студентов радиотехнических специальностей вузов и техникумов, руководителей радиокружков и любителей домашнего технического творчества. Брошюра, которую вы держите в руках, лишь первый шаг на пути к невероятно увлекательным знаниям.

Обозначение электрических элементов на схемах. Условное обозначение разъемных соединителей. Если бы был пробит на короткую любой из вторичных диодов, то БП бы не стартовал вообще. Элементы цифровой техники и ГОСТ 2.

Урок 4 — Источники питания

Величина напряжения питания

Каждая электронная схема корректно работает в строго оговоренном диапазоне напряжения источника питания, и эту величину мы обязательно указываем в инструкции.
Например, в инструкции может быть написано так: «напряжение питания: 9…12В».
Если напряжение питания будет менее 9В, то схема может не включиться совсем, либо работать некорректно (тусклое свечение светодиодов, слабый звук и т. п.).
Гораздо более грубая ошибка – превышать напряжение питания. Например, при напряжении питания более 12В отдельные элементы схемы могут перегреваться или даже выйти из строя. Это может произойти через какое-то время (секунды, минуты, часы). В таком случае можно, заметив проблему в виде повышенного нагрева каких-то компонентов, успеть выключить питание и спасти конструкцию от выхода из строя.
Но процесс выхода из строя схемы может произойти и мгновенно после подачи напряжения питания – в таком случае придётся менять вышедшие из строя радиодетали.



Полярность напряжения питания

У любого источника питания, будь то батарея или сетевой блок питания, есть полярность: выводы «+» и «-». Очень часто в электронике вывод «-» называют «общим» проводом схемы, либо проводом «земли». По-английски вывод схемы «минус» иногда обозначают как «GROUND» или «GND». На схеме вывод для подключения плюсового вывода источника питания обозначается явно: «+», либо «+Vcc».
Очень часто в радиотехнике плюсовой вывод источника питания подключается проводом красного цвета, а минусовой – чёрным или синим проводом. Конечно, на качестве работы схемы цвет проводов не сказывается, да и не всегда это правило соблюдается, но знание этого правила может оказаться полезным, а соблюдение его означает высокий уровень радиолюбительской культуры разработчика.
Очень важно соблюдать правильную полярность подключения питания: в случае неправильного подключения полярности схема может не только не заработатЬ, но и моментально выйти из строя.

(Чтобы не запутывать начинающего радиолюбителя, здесь я не рассматриваю двуполярные источники питания со средней точкой – в схемах для начинающих радиолюбителей такое питание практически никогда не используется).



Тип источника питания

Вы можете питать свою конструкцию от батарей, аккумуляторов или сетевого источника питания.
Самые распространённые стандарты (или, как говорится, типоразмеры) батарей: элементы типа «АА» («пальчиковые» элементы питания напряжением 1,5В), «ААА» («мизинчиковые» элементы напряжением 1,5В), батареи типа «Крона» (9В).
Как же быть, если рекомендованное напряжение питания схемы, допустим, 5В?
Питать такую схему от батареи типа «Крона» напряжением 9 Вольт недопустимо – схема может выйти из строя. Но можно соединить несколько элементов напряжением 1,5 В последовательно, при этом напряжение получившейся батареи будет 4х1,5=6В. Как правило, для простых радиолюбительских конструкций такое превышение напряжения от номинального допустимо. Другой вариант: соединить последовательно три батареи и питать схему напряжением 4,5В: но в этом случае схема может либо изначально не заработать, либо по мере разряда батарей начать работать некорректно.

Принцип последовательного соединения батарей показан на рисунке:

Чтобы не паять контакты батарей, отдельные элементы удобно собирать в батарею с помощью так называемых батхолдеров – держателей батарей. На рисунке ниже показан батхолдер на 4 элемента типа «АА». Общее напряжение получившейся батареи – 6В. Держатели батарей можно купить в магазинах радиотоваров, либо заказать по почте в интернет-магазинах «Десси», «ДКО Электронщик» и подобных.

Батарейное (аккумуляторное) питание незаменимо для мобильных устройств.
Но батареи разряжаются, и их приходится заменять, что не всегда удобно и всегда невыгодно. Хорошая альтернатива – аккумуляторы, которые можно периодически заряжать. Аккумулятор стоит в среднем в пять раз дороже батарейки аналогичного типоразмера, кроме того, требуется приобрести зарядное устройство. Однако способность аккумулятора к многократной перезарядке делает такую покупку выгодной.
Но питать электронную конструкцию в домашних условиях от батарей или аккумуляторов – непозволительная роскошь. В таких случаях выгоднее применять сетевые источники питания (другое название – сетевые адаптеры). Вы можете приобрести новый сетевой адаптер, либо использовать уже имеющийся адаптер от ненужной бытовой техники.
Главные параметры адаптера: его номинальное напряжение и ток. Эти параметры указываются на корпусе адаптера. Например, ели на адаптере написано: «12V 0,5A» — это значит, что адаптер выдаёт 12 Вольт с максимальным током до 0,5 Ампер = 500 мА. Встречается другой вариант написания, например: «5V 10W». Это значит, что адаптер имеет выходное напряжение 5В и допустимую мощность нагрузки – 10 Вт, или допустимый ток нагрузки: 10/5=2A.
Адаптер, как правило, имеет на конце провода разъём. В радиолюбительской практике часто удобнее пользоваться двумя проводками – «+» и «-». В таком случае, просто откусите разъём кусачками. Как же определить, какой вывод адаптера – «плюс», а какой – «минус»?
Часто на проводе «+» есть белые метки, но это правило не обязательно всегда выполняется производителем. Проще всего для определения полярности воспользоваться мультиметром, о работе с которым мы поговорим в следующий раз.
Сетевой адаптер можно приобрести в магазинах радиотоваров, либо в интернет-магазинах «ДКО Электронщик», «Десси» и т.п.



Потребляемый ток

Любая электронная схема может быть более или менее «прожорливой». Например, радиоприёмник и фонарик питаются одним и тем же напряжением – 4,5В (от трёх батареек). Но приёмник может работать от батарей несколько суток, а фонарик разряжает эти же батарейки за несколько часов непрерывной работы. Дело в том, что разные электронные конструкции имеют разный ток потребления.
Ток потребления обычно указывается в миллиамперах. Зная ток потребления схемы, мы можем примерно оценить время работы конструкции от комплекта батарей или аккумуляторов.
Например, алкалиновый элемент типа «АА» имеет ёмкость около 1500…3000 мА/ч, алкалиновый элемент типа «АА» — около 1000 мА/ч, батарея типа «Крона» — около 100 мА/ч. Не ищите эти цифры на корпусе батареи: производители не считают нужным их указывать. Знайте только, что алкалиновые элементы питания имеют гораздо большую ёмкость и срок хранения, чем солевые. Поэтому, несмотря на несколько более высокую цену, рекомендую всегда приобретать алкалиновые элементы питания.
Таким образом, от комплекта батарей типа «АА» схема с током потребления100 мА может проработать ориентировочно 2000/100 = 20 часов. Эта же конструкция от батареи типа «Крона» проработает только 100/20 = 5 часов.
Если батарея собрана из нескольких последовательно соединённых элементов питания, ёмкость батареи определяется ёмкостью каждого элемента. Например, ёмкость батареи из десяти последовательно соединённых элементов ёмкостью по 1600 мА/ч каждая будет иметь ёмкость также 1600 мА/ч.
Это очень примерный расчёт. На практике время работы устройства зависит от многих факторов: фирмы-производителя батарей, режимом эксплуатации схемы (непрерывная работа или периодическое включение-выключение), температурой эксплуатации.
Значение тока потребления схемы важно знать и при выборе сетевого адаптера.
Каждый адаптер имеет максимально допустимый ток, который он может выдать в нагрузку. Этот параметр указывается на корпусе адаптера (см. выше).
Если схема потребляет 500 мА (0,5А), а адаптер способен выдавать только 0,3А – адаптер будет перегреваться и может необратимо выйти из строя (если это дешёвый адаптер), либо аварийно отключиться (это касается более качественных адаптеров, имеющих защитные цепи).
Обратная ситуация: если ток адаптера гораздо выше тока потребления схемы – абсолютно допустима и нормальна. Например, если адаптер способен обеспечить ток до 2А, а схема потребляет всего 50 мА (0,05A) – ничего страшного. Схема никогда не «возьмёт» от сетевого адаптер ток больший, чем ей необходимо.



Скачать урок в формате PDF



Виды защиты в импульсных источниках питания от компании MEAN WELL

21.04.2022

Одним из важных требований, которые предъявляются к источникам питания в составе электрических или электронных систем, является обеспечение безопасности их использования при возникновении нештатных ситуаций и предотвращения выхода из строя самого блока питания и/или подключенной  нему нагрузки. Эту задачу решает ряд защит, которые производитель встраивает в свои источники питания различного типа преобразования (AC/DC, DC/DC, DC/AC) или зарядные устройства. Для большинства источников питания производства компании MEAN WELL набор этих защит универсален и присутствует в полном объеме, однако их точное наличие и параметры следует уточнять по Спецификации на конкретную модель источника питания или зарядного устройства.

Типовое расположение реализуемых подсистем защиты и взаимосвязи с другими блоками в схеме источников питания можно представить на примере источника питания серии HRP-100

Блок-схема источника питания серии HRP-100 с реализованными защитами

Overload protection (O.L.P.)

Функция защиты от перегрузки (Overload Protection) является одной из основных защит блока питания, поскольку позволяет в равной степени защитить как сам блок питания, так и подключенную нагрузку от выхода из строя. Перегрузка возникает при полном или частичном выходе из строя оконечного устройства, подключенного к блоку питания, что приводит к резкому повышению выходного тока. Встроенная защита отлавливает момент превышения выходного тока выше заданного параметра (обычно 105-150% от нормированного значения мощности или выходного тока) и производит ограничение выходного тока или отключение блока питания. Более подробно эта функция была описана ранее.

Over voltage protection (O.V.P.

)

Функция защиты от перенапряжения (Over voltage Protection) также является одной из основных защит, которая встречается практически во всех AC/DC преобразователях – от самых бюджетных источников серии LRS до самых продвинутых и функциональных блоков питания серий RSP и HRP.

Импульсное перенапряжение возникает при внезапной смене режима работы нагрузки (например, за счет ее коммутации реле или выключателем), при коротком замыкании, и других случаях, как правило, коммутационного характера. В этих случаях накопленная энергия из-за резкой смены параметров режима работы блока питания приводит к развитию переходного процесса со значительным скачком напряжения, который может вывести из строя как сам блок питания, так и питаемую им нагрузку. Поэтому блок защиты  от перенапряжения имеет заданный уровень порога (имеет фиксированные границы для каждого номинала выходного напряжения каждого блока питания), при котором происходит либо отключение блока питания (наиболее частый способ реализации этой защиты), либо перевод его в прерывистое состояние (hiccup). При отключении блока питания перезапуск осуществляется вручную повторным включением после устранения или завершения неисправности. При переводе в режим прерывистой работы включение происходит автоматически после устранения неисправности.

Short Circuit

Функция защиты от короткого замыкания (Short circuit) – предназначена защитить блок питания от выхода из строя при возникновении ситуации короткого замыкания на выходных контактах блока питания. Эта защита может быть реализована как составная часть функции защиты от перегрузки (Overload protection), либо отдельным блоком в цепи обратной связи источника питания.

Over temperature (O.T.P.)

Защита от перегрева (Over temperature Protection) предназначена для предотвращения перегрева и повреждения внутренних компонентов источника питания или для предотвращения уменьшения срока его службы из-за высокой температуры окружающей среды, перегрузки или неисправности в блоке питания (например, повреждения встроенного вентилятора охлаждения). Условия неисправности должны быть устранены, после чего источник питания автоматически восстановится или перезапустится при повторном включении вручную после того, как внутренняя температура упадет ниже температуры активации. В общем случае, для охлаждения блока питания до температуры окружающей среды требуется от нескольких до десятков минут.

Reverse polarity

Отдельно для зарядных устройств и инверторов (DC/AC преобразователей), а также в некоторых случаях для DC/DC преобразователей (по входному подключению) реализуется отдельный вид защиты – защита от подключения с обратной полярностью (защита от переполюсовки). Применение данной защиты позволяет избежать выхода из строя устройства силовой электроники при ошибке подключения внешнего источника питания (для инвертора или DC/DC преобразователя) или аккумулятора (для зарядного устройства). В большинстве случаев защита от обратной полярности (переполюсовки) осуществляется с помощью специального предохранителя, который необходимо заменить в случае, если такая защита сработала.

Battery Low Protection

Также стоит отметить защиту, которая применяется в устройствах с использованием аккумуляторов (зарядные устройства, источники питания с функцией ИБП), и которая предназначена для защиты подключенных аккумуляторов от глубокого разряда и/или предупреждения о возникновении такой ситуации (Battery Low Protection). Для разных по типу устройств эта защита может быть реализована со своими особенностями, поэтому по ее применению следует обращаться к документации производителя (Спецификации).

В заключение стоит отметить, что наличие защиты с большей долей вероятности позволит избежать выхода из строя устройства питания и/или подключенной к нему нагрузки, но сам факт ее срабатывания не решает проблему почему такая ситуация возникла. Поэтому каждый факт срабатывания отдельной защиты должен быть исследован и должны быть устранены условия его возникновения – только в этом случае система питания будет служить максимально долго и качественно.

По вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip. ru.

Общие сведения об источниках питания и простых схемах

Ключевые термины

• Блок питания
• Электрическая цепь
• Переключатель
• Замкнутая цепь
• Обрыв цепи

Цели

• Распознать функцию и представление простого источника питания
• Анализ простой электрической цепи
• Определите функцию переключателей в цепи

Электронные устройства работают, применяя напряжения, которые создают электрические токи через различные компоненты. Эти токи могут выполнять ряд функций: например, они создают тепло на электрической плите (плите), создают свет в лампочке, несут информацию из точки в точку в процессоре. Итак, как нам получить напряжение, чтобы мы могли выполнять эти функции? Ответ заключается в том, что мы можем в широком смысле назвать блоки питания .



Обратите внимание: не пытайтесь воспроизвести диаграммы в этой статье. Это может привести к поражению электрическим током, травме или смерти. Эти примеры приведены только для теоретического обсуждения, а не для фактического/физического использования.

Источники питания

Электрический источник питания представляет собой устройство или систему, которая преобразует некоторую форму энергии в электрическую энергию. Например, батарея преобразует химическую энергию в электрическую посредством химических реакций, которые создают напряжение на двух клеммах (одна из которых помечена «+», а другая «-»). В случае с вашей электроэнергетической компанией электростанция сжигает уголь или использует ядерное топливо для вращения турбины, которая с помощью магнитов генерирует напряжение, которое линии электропередач передают в ваш дом. Солнечные панели преобразуют энергию света в электрическую энергию.

Каким бы ни был источник, блок питания преобразует некоторую форму накопленной или иным образом доступной энергии в электрическую энергию. (Согласно фундаментальному постулату физики, энергия не создается и не уничтожается — она может только менять форму.) Но как выглядит источник питания применительно к нашему обсуждению напряжения и силы тока? Ниже приведена иллюстрация простого источника питания с положительной и отрицательной клеммами. Положительная клемма имеет чистый положительный заряд, а отрицательная клемма имеет чистый отрицательный заряд. Мы назовем отрицательную клемму заземлением.

Из-за избыточного положительного заряда на положительной клемме и избыточного отрицательного заряда на отрицательной клемме положительный заряд будет отталкиваться от положительной клеммы и притягиваться к отрицательной клемме.

В целях иллюстрации давайте рассмотрим батарею 1,5 В — это разность потенциалов между двумя клеммами батареи на кулон заряда. Мы по-прежнему будем называть отрицательную клемму заземлением, потому что положительный заряд будет «падать» от положительной клеммы к отрицательной клемме, как показано выше. На приведенной ниже диаграмме мы просто предполагаем, что батарея окружена воздухом, который является изолятором (он не проводит заряд).

Но что, если мы подключим проводящий материал, например, медный провод, к клеммам батареи? Тогда у нас есть как разность потенциалов между двумя терминалами и , так и путь для перемещения заряда. В результате ток будет течь от положительной клеммы к отрицательной клемме.

Хотите узнать больше? Почему бы не пройти онлайн-курс по электронике?

В этот момент вы можете быть немного озадачены тем, почему мы показываем поток положительного заряда. Вспомним, что проводники допускают свободный поток слабо связанных электронов, поэтому можно было бы ожидать, что отрицательный заряд будет течь от отрицательного вывода (там, где его избыток) к положительному полюсу (чтобы сбалансировать положительный заряд там). ). Так и происходит на самом деле, но по исторической случайности положительный заряд был связан с протонами, а не с электронами (заряд электронов можно было бы справедливо назвать положительным). Оказывается, данный поток положительного заряда в одном направлении эквивалентен такому же потоку отрицательного заряда в противоположном направлении.

Но чтобы привести наше исследование в соответствие с правилами физики, мы обычно будем говорить о положительном токе, т. е. положительном заряде, протекающем от более высокого напряжения (положительный вывод) к более низкому напряжению (земля). Кстати, не стоит таким образом подсоединять к аккумулятору просто провод или другой хороший проводник — это очень быстро разрядит аккумулятор.

Простая электрическая цепь

То, что мы видим выше, где две клеммы источника питания (например, батареи) соединены друг с другом, представляет собой простую электрическая цепь. Электрическая цепь, как вы, вероятно, можете судить по приведенному выше примеру и названию, представляет собой замкнутый контур, по которому может протекать ток. Поскольку приведенная выше схема не содержит других компонентов, кроме батареи, это не очень интересный пример.

Обратите внимание, что электроны могут перетекать из одной точки материала (или комбинации материалов) в другую только при наличии непрерывного пути через проводящий материал (проводник) между точками. В приведенной выше простой схеме такой путь существует между клеммами аккумулятора. А что, если мы введем обрыв провода? Тогда, конечно, ток не пойдет. Если мы можем «разрывать» и «размыкать» цепь по желанию, то мы можем включать и выключать поток заряда: другими словами, мы ввели включить в цепь. Обратите внимание, что когда переключатель замкнут (подключение провода), конфигурация называется замкнутой цепью . Когда переключатель разомкнут, это называется разомкнутой цепью.

Наконец, давайте заменим нашу громоздкую батарею более привычным символом для источника питания, который вы обычно видите на реальных схемах электрических цепей.

Обратите внимание, что положительная клемма находится на стороне с более длинной горизонтальной полосой; отрицательная клемма находится на стороне с более короткой полосой. Оба помечены выше, но эти ярлыки обычно не отображаются. Таким образом, наша простая схема переключателя выглядит следующим образом.

Итак, мы сделали первый шаг в мир электрических схем. Опять же, даже с выключателем эта схема не так уж и интересна: все, что она делает, это быстро истощает энергию, хранящуюся в батарее, когда цепь замыкается. Однако важно отметить, что, «разрывая» цепь, мы можем контролировать, разрешено ли протекание тока. Этот полезный подход позволяет нам, например, включать и выключать свет настенными выключателями.

Практическая задача : Определите, в каком направлении будет течь ток в простой замкнутой цепи, показанной ниже.



Решение: Мы узнали, что по соглашению мы интерпретируем ток как поток положительного заряда от положительного (положительно заряженного) вывода к отрицательному (отрицательно заряженному) выводу. Батарея в приведенной выше простой схеме ориентирована таким образом, что положительный вывод находится слева. Таким образом, ток будет течь в направлении против часовой стрелки

Практическая задача : Будет ли течь ток в цепи ниже? Почему или почему нет?

Решение : Хотя эта схема немного сложнее, чем простые схемы, которые мы видели до сих пор, мы можем применить те же принципы, которые мы уже использовали. Помните, что ток течет только тогда, когда существует проводящий путь от более высокого напряжения (положительный вывод источника питания) к более низкому напряжению (или заземление — отрицательный вывод). В этом случае обратите внимание, что переключатели, выделенные ниже, оба разомкнуты, что не позволяет току достичь отрицательной клеммы. Таким образом, ток в этой цепи не течет.

Служба пользовательской схемы питания

• 5

  Отличный сервис

  Опубликовано Дакота Диль 1 февраля 2022 г.

  Я заказал схему питания для моей новой платы, когда решил использовать систему питания GigRig. Доставка дизайна была довольно быстрой, и диаграмма была очень проста для понимания. Мне также удалось забыть одну из моих педалей, и я спросил хороших людей в GigRig, куда ее подключить, и они помогли мне без проблем!

• 5

  Путь питания для моего G2 и педалей

  Опубликовано Томом Липпом 22 октября 2021 г.

  Power Path — это исключительный инструмент, который нужно иметь при сборке педалборда. Это поможет вам ориентироваться в запутанном мире требований к мощности как для бюджетных, так и для роскошных педалей, которые мы все знаем и любим. Будь то недорогая педаль дисторшн/O.D или высококлассный атмосферный эффект, это отличная инвестиция в душевное спокойствие, чтобы убедиться, что вы не взорвете ее и не сожжете. Ребята и девушки из Gigrig были очень полезными и чрезвычайно информативными. Если у вас есть какие-либо вопросы, они быстро возвращаются к ним и, кажется, всегда имеют правильный ответ. Так что, если вам нужна помощь в выяснении того, какой блок питания вам нужен, наилучшая возможная конфигурация для обеспечения этих потребностей в мощности, чтобы получить наилучшие результаты, а также дополнительный бонус в виде отличного обслуживания клиентов, я настоятельно рекомендую Gigrig и диаграмму пути питания за 12 долларов. ‘ вы когда-нибудь потратите. Том Липп

• 5

  Очень полезно!

  Опубликовано Дэвидом Кейсом 17 сентября 2021 г.

  Отличная оценка — у них были все детали для моих педалей и настройки. Это сделает остальную часть моего планирования и сборки намного проще!

• 5

  Пользовательская схема питания

  Опубликовано Грегом Барджем 30 июня 2021 г.

  Диаграмма путей питания абсолютно необходима. У меня уже было два. Один для моей первой доски и один для сильно развитой и расширенной доски. То, что я получил, было не только списком и визуальным представлением того, что необходимо для каждой педали, превосходным образованием на этом критическом этапе проектирования и бесценным спокойствием, что все будет работать оптимально и звучать блестяще. Обслуживание клиентов наряду с этим действительно непревзойденное. Спасибо, Джо. Ничто не могло быть более доступным или более ценным.

• 5

  Силовая схема

  Опубликовано Джейк Олбрайт 25 июня 2021 г.

  Очень быстрое и полное обслуживание. Обязательно воспользуюсь услугами снова.

• 5

  Схема питания педали

  Опубликовано Джесси Дейли 21 мая 2021 г.

  Ребята из GigRig отлично поработали над моей схемой мощности педалей. Они были терпеливы и любезны со мной, пока я вносила дополнения и изменения. У меня был очень обширный список элементов питания, и файл PDF, который они создали для меня, действительно будет очень полезен, когда придет время все подключить.

• 5

  Потрясающий сервис

  Опубликовано Максвелл 30 апреля 2021 г.

  Всего за день мне сказали, что мне нужно для моей доски. Спас меня от покупки вещей, которые мне не нужны. Потрясающий.

• 5

  Путь силы был такой помощью!

  Опубликовано AlexFromDC 20 февраля 2021 г.

  Джо очень помог в создании моего PPD. У меня было общее представление о том, что мне нужно, так как моя установка довольно проста, но я все же узнал о вещах, о которых я понятия не имел, что мне нужно! Я не могу дождаться, чтобы стать пользователем Gigrig! Когда-нибудь я получу G3, но с первой мощностью. Очень рекомендую этот сервис всем, кто думает о покупке блока питания Gigrig!

• 5

  Служба пользовательских схем питания

  Опубликовано Zack A. 15 февраля 2021 г.

  Это отличный сервис, который упростил заказ и сборку блоков питания Gig Rig. Спасибо, Джо!

Устранение неполадок блока питания компьютера — блок-схема диагностики блока питания ПК ATX

Приведенная ниже глава по устранению неполадок блока питания взята из моей книги Ремонт с помощью диагностических блок-схем, третье издание». Обновления, связанные с диагностика блока питания включает в себя переработку дерева решений и попытку принудительно включить отключенный блок питания, что я не учел в предыдущих выпусках из-за боязни причинить больше вреда, чем пользы.

Обратите внимание, что эти шаги соответствуют точкам принятия решений на блок-схеме и достигаются непосредственно, нажав на ромбовидные символы. Текст ниже не может читать последовательно.

Первый шаг в процессе устранения неполадок просто определяет, подается ли питание. Обычно вы можете услышать механические компоненты в ПК, которые издают вращательный шум, когда они включен. Шумели включают винчестер, так как его электродвигатель крутится пластины, а сильный шум вентилятора — нормальное явление для ПК без ШИМ (импульсный широтная модуляция) вентиляторы. Ваш компьютер также должен подать одиночный звуковой сигнал, если он пройдет его внутренняя диагностика запуска, и всегда есть светодиоды состояния, чтобы сообщить система включена, хотя некоторые сборщики домашних ПК не утруждают себя подключением их. Если у вас плохой слух, вы можете проверить, не подключен ли блок питания. вентилятор создает ветерок. Мониторы питаются независимо, поэтому, если вы глядя на ноутбук, живой экран не указывает на рабочую мощность поставлять.

Вернуться к диагностической таблице

Если к вашему компьютеру подключен дисплей, можно вы получаете живой экран, будь то простое текстовое сообщение или красочная заставка экран? Если на дисплее отображается сообщение типа «Видеосигнал не обнаружен», монитор сообщает вам, что видеопорт не обменивается данными, поэтому вам следует следуйте пути «Нет» для этого решения. Иногда ЭЛТ или старый ЖК-дисплей могут показать множество изображений или бесконечную прокрутку, что означает видео адаптер жив и пытается передать изображение, но монитор не может интерпретировать сигналы. Это происходит не так часто с современными ЖК-дисплеями или дорогими ЭЛТ. который может соответствовать большому диапазону входных данных для более высоких разрешений экрана. в Windows. Если вы используете телевизор высокой четкости в качестве основного дисплея, сделайте себе одолжение и используйте стандартный монитор для устранения неполадок, пока вы устраняете источник питания как проблему.

Вернуться к диагностической таблице

Новые компоненты, такие как четырехъядерные процессоры и двойные видеоадаптеры PCI Express удвоили требования к питанию обычных игровые ПК. Блок питания ATX начального уровня для игрового ПК PCI Express. дней составляет 600 Вт, а блоки питания мощностью от 750 Вт до 1000 Вт больше не необычный. Основными виновниками являются многоядерные процессоры, которые могут потреблять где угодно. от 10 Вт до 50 Вт или более на ядро, при общем потреблении ЦП до 200 Вт в однопроцессорной системе. Между тем, видеокарты PCI Express для игр могут потреблять до 200 Вт сами по себе или вдвое больше, чем в двухкарточная конфигурация.

В то время как производители блоков питания для ПК хвастаются своей номинальной мощностью, поскольку это их главный коммерческий аргумент, производители видеокарт и других комплектующих не трубите об их энергопотреблении. Возможно, вам придется немного посчитать, чтобы проработай это. Иногда они указывают требования к пиковому току в амперах (А). при напряжении питания, обычно 12 В, поэтому вы умножаете два числа для потребляемая мощность в ваттах. Все высокопроизводительные видеокарты требуют большего мощность, которая может подаваться через слот PCI Express на материнской плате, поэтому они питаются напрямую от блока питания с одним или двумя 6-контактными разъемами PCI Экспресс дополнительные разъемы. В старых видеоадаптерах использовался 4-контактный разъем. Разъемы привода Molex.

Быстрый поиск в сети поможет найти ряд калькуляторов для определения ваши требования к источнику питания в зависимости от установленных компонентов. Если власть блок питания может похвастаться пиковой номинальной мощностью, не используйте это в качестве ориентира. Вершина горы мощность не является устойчивой, это только значимая метрика для электрических устройств с переходными требованиями, такими как двигатели электромобилей, которые могут безопасно превысить свои максимальная номинальная мощность в течение коротких периодов во время разгона. Требования к мощности ПК может оставаться стабильным в течение длительного времени, и я предпочитаю оставлять хорошую маржу в 20% для ошибки выше расчетного максимального потребления.

Вернуться к диагностической таблице

Если питание включается, но экран не гаснет live, попробуйте снова отключиться и повторить попытку. Программирование переключателя может требует, чтобы вы удерживали кнопку питания в течение нескольких секунд, прежде чем питание питание снова отключается. Если он отказывается выключаться, проверьте, есть ли переключатель блокировки на задней панели источника питания. В противном случае вы можете отключить удлинитель, если вы его используете, или просто вытащите вилку. Если ПК проходит загружается и загорается экран после второй или третьей попытки, это, вероятно, связано с к недопониманию между материнской платой и блоком питания вокруг сигнал power_good.

Блок питания должен задерживать отправку сигнала power_good, который сообщает ЦП, что загрузка безопасна, пока выходная мощность не станет стабильной. Этот сигнал позволяет центральному процессору отключиться, если питание становится нестабильным во время штатная эксплуатация. Я видел эту проблему только с дешевым или неисправным питанием. источников питания, хотя, по иронии судьбы, некоторые из самых дешевых блоков питания подделывают сигнал power_good, привязав его к их выходу 5V. Если сигнал power_good подделка, компьютер будет пытаться работать даже при отключении питания. спецификации, что может легко привести к реальным ошибкам данных до того, как напряжение падает достаточно низко, чтобы вызвать отключение.

Вернуться к диагностической таблице

Звуковые коды сообщаются материнской платой Диагностика BIOS при включении. Одиночный звуковой сигнал означает POST (включение питания). тест) тест прошел успешно, и ЦП, память и видеоадаптер сообщают об этом. присутствует и учитывается. Любые более длинные цепочки звуковых сигналов обычно связаны с аппаратный сбой (или что-то, нажимающее клавишу на клавиатуре) и звуковые коды зависят от производителя. Длинные цепочки медленных гудков обычно связано с неисправным модулем памяти и повторяющимися строками из 3 или 9гудки часто указывают на неисправность видеокарты. В любом из этих случаев выключите, отключите и попробуй перепрошить либо оперативку либо видеоадаптер, хотя это не помешает делать и то, и другое. Если вы получаете звуковые сигналы при живом экране, проблема маловероятна. быть связанным с питанием. Перейдите к сбою материнской платы, процессора и оперативной памяти. диагностика.

Вернуться к диагностической таблице

Если вы проделали какую-либо работу по делу немедленно до сбоя загрузки отмените его, даже если это означает замену старого компонента обратно. Если новый компонент не позволяет блоку питания достичь стабильности из-за чрезмерного потребления тока это должно привести к отключению питания сигнал power_good, предотвращающий попытку загрузки материнской платы. Ошибка загрузки может быть не связана с новым компонентом, но вы могли сместил разъем, оставил незатянутый винт вращающимся вокруг или сбил переходник во время работы в кейсе.

Вернуться к диагностической таблице

Шумный вентилятор блока питания обычно можно очистить или заменить достаточно легко, хотя вы должны следить за большими конденсаторами в блоке питания, когда вы открываете его, даже после того, как он отключен от сети. Кейс вентиляторы также могут выходить из строя и издавать шум, как и вентиляторы радиатора на процессоре, видеоадаптер или чипсет материнской платы. И убедитесь, что шум вентилятора не из-за того, что что-то застряло в решетке и попало в лопасти вентилятора. Если твой Дети слышат свист, которого не слышите вы, возможно, он находится за пределами вашего слуха, и не обязательно в блоке питания. я склонен оставлять эти вещи в одиночку на старых ПК, если они никого не беспокоят.

Высококачественные блоки питания поставляются с вентиляторами с ШИМ (широтно-импульсной модуляцией), которые способны работать на гораздо более низких оборотах, чем управляемые вентиляторы по уровню напряжения. ШИМ-вентиляторам требуется четыре входных провода, заземление, 12 В, выход тахометра и вход управления ШИМ. Вентиляторы с двумя или тремя проводами можно регулировать только изменением входного напряжения. ШИМ-вентиляторы обычно могут разгоняются примерно до четверти своей номинальной скорости, где напряжение регулируется вентиляторы обычно перестают работать, прежде чем упадут до половины их номинального скорость. Это имеет огромное значение в выходном шуме, когда более высокий уровень воздуха циркуляция, измеряемая в CFM (кубических футах в минуту), не требуется.

Вернуться к диагностической таблице

Если вы получаете текстовое сообщение на экране, делает какие-либо ссылки на жесткий диск, контроллер, ошибку SMART или любое сообщение, в котором упоминается операционная система, отсутствующие файлы и т. д., продолжайте к блок-схеме отказа диска ATA. Если ваш блок питания постоянно шумит со свистящими конденсаторами или гудением, это может быть достаточной причиной для замены Это. И если вы прошли через другие блок-схемы, потому что ваш компьютер блокируется или перезагружается в случайное время, проблема вполне может быть в блоке питания качество, даже если оно обычно загружает ПК.

Если у вас есть опыт работы с цифровым вольтметром при наличии напряжения под напряжением, Вы можете попробовать проверить напряжение прямо в верхней части разъема, чтобы увидеть если они находятся в пределах разумного допуска номинального напряжения. Это зависит от того, достаточно ли тонкий ваш зонд и сколько места есть рядом с каждым провод в верхней части разъема, чтобы вставить датчик. К сожалению, простой DVM не покажет вам, есть ли пульсации переменного тока в постоянном напряжении, что может вызвать всевозможные проблемы, если это достаточно плохо. Дорогой мультиметр с возможность выборки и хранения и частота дискретизации в несколько миллисекунд могут зафиксировать минимальное/максимальное напряжение постоянного тока, показывающее наличие пульсаций без вы видите это, как на осциллографе. Этот тест также требует обратное тестирование разъема ATX или установка коммутационной коробки между Разъем ATX и материнская плата. Испытание должно выполняться с питанием источник питания подключен к материнской плате для динамической нагрузки и рекомендуется только для опытных тех.

Нестабильные напряжения и пульсации переменного тока на постоянном токе — настоящие призраки в машине, и может имитировать все виды других проблем. Если вы попали в нестабильный провал ситуация, которую вы не можете диагностировать, и вы уже начали менять детали, Вы также можете попробовать новый блок питания. Я видел, как блоки питания приводили к действительно странным сбоям, например, в ПК. который перезагружается, когда вы слишком сильно ставите чашку с кофе на стол. наиболее распространенными проблемами нестабильного питания являются случайные зависания или самопроизвольные перезагрузки. Современные материнские платы имеют некоторую возможность регулировать мощность, которую они получают, но она должна быть в разумных пределах, и источник питания должен сотрудничать, контролируя свой собственный выход и сообщая через сигнал power_good.

Вернуться к диагностической таблице

Если питание не подается, найдите время, чтобы удвоить убедитесь, что шнур вставлен в розетку под напряжением и надежно закреплен в задняя часть блока питания. Вам не нужен DVM (цифровой вольтметр) для проверки ваша розетка. Выньте вилку шнура питания из розетки и вставьте вилку рабочую лампу в ту же розетку для проверки. Не думайте, что все розетки в удлинителе работают только потому, что статус удлинителя свет горит. Я всегда сталкиваюсь с разветвителями с одним или несколькими неисправными магазины. Шнур питания практически пуленепробиваемый, если только не перерезать. через него с чем-то, но если ПК сдвинется или шнур пинком, этот шнур легко выдергивается из гнезда на задней панели блок питания и по-прежнему выглядит так, как будто он подключен.

Вернуться к диагностической таблице

Как правило, новые высококачественные блоки питания называется «универсальным входом» или «полным диапазоном» и будет работать при любом напряжении переменного тока. от 90В до 240В при 50Гц или 60Гц. При этом напряжение питания не должно быть проблема с ранее работающим ПК, если вы заменили блок питания или переместил систему, это всегда возможно. Отгружены старые блоки питания с помощью ручного переключателя для выбора правильного напряжения (110 В/220 В). Этот маленький красный ползунковый переключатель расположен на задней панели блока питания, обычно между шнур питания и блокировка включения/выключения. Вы должны всегда отключать питание шнур питания перед изменением напряжения, потому что современные блоки питания ATX всегда активны при подключении к сети. Хотя не рекомендуется экспериментировать, если включить блок питания с выключателем на 220В в розетку в В стране 110 В, такой как США, он может работать, когда вы корректируете напряжение. Но если вы включите блок питания на 110 В в стране с сетью 220 В, вы, вероятно, перегорите предохранитель блока питания (как минимум) и, возможно, повредить источник питания и подключенные компоненты.

Вернуться к диагностической таблице

Одна очевидная причина, по которой компьютер не включается, когда вы нажимаете переключатель, если провод переключателя отделился от материнской платы. Этот вывод обычно маркируется PW-ON или PW, и он проходит спереди корпус ПК к небольшому блоку металлических штифтов для соединения корпуса с системная плата. Это не редкость, чтобы столкнуться с этой проблемой, если вы проделал какую-либо работу внутри корпуса, потому что провода не приклеены на место и разъемы не герметичны. Даже если вы построили несколько ПК в своем жизнь, это нормально, что это соединение неправильно, когда вы заменяете или устанавливаете новая материнская плата из-за плохой идентификации контактов в разъеме блокировать. С другой стороны, это неполяризованный переключатель, поэтому вам нужно только выберите правильные два контакта, а не ориентацию. Я встречал случаи, когда печатная книга, поставляемая с новой материнской платой, не соответствует печатной на самой материнской плате относительно функции различных наборов контактов в соединительный блок. В таких случаях я всегда пользуюсь маркировкой материнской платы.

Вернуться к диагностической таблице

Убедитесь, что выключатель питания действительно работает с помощью измерителя в настройке непрерывности или просто проверьте наличие короткого замыкания, когда переключатель замкнут, если ваш измеритель измеряет только Ом. ПК с технологией ATX не переключайте сетевое напряжение, как это делали блоки питания AT предыдущего поколения. Переключатель — это всего лишь двоичный логический вход для материнской платы, который всегда частично живут в подключенной системе ATX. Материнская плата следует его программирование, чтобы указать блоку питания включиться на полную мощность или отключиться, в зависимости от настроек. Этот же переключатель можно использовать для пробуждения ПК от Режим ожидания. Это не относится к устаревшим ПК AT, где вы увидите тяжелый шнур питания, идущий к большому выключателю, но эти системы в значительной степени прошло.

Когда я устраняю неполадки с выключателем питания в системе ATX, но у меня нет метр со мной, я просто замыкаю два контакта выключателя питания в блок разъемов материнской платы с помощью отвертки, чтобы убедиться, что система Начало. Поскольку это тест на мощность в реальном времени, не пытайтесь, если вам некомфортно. работает с работающим оборудованием и может дернуться от удивления, когда отключится питание. наступает. Вы можете в конечном итоге проткнуть материнскую плату или видеоадаптер с отверткой, просто из рефлексов, и нанести серьезный ущерб. Когда ты столкнулись с неисправным переключателем и не имеете под рукой замены, вы можете возможность очистить переключатель жесткого сброса, присутствующий в старых корпусах.

Если вы считаете, что материнская плата была сильно повреждена в результате скачка напряжения или короткого замыкания, возможно, цепь переключателя вышла из строя или источник питания немедленно отключается, чтобы защитить себя от сильного тока. Другая тест живой мощности для опытных техников заключается в обходе материнской платы коммутации, отключив все провода питания материнская плата, а затем закоротить зеленый провод P_On на черный провод заземления в стандартный 20- или 24-контактный разъем питания ATX. Но переключение мощности расходные материалы требуют нагрузки для работы, поэтому вы должны держать жесткий диск подключенным.

Если вы нажмете выключатель питания на вашей системе, и он не сразу выключите компьютер, так должны работать системы ATX. Выключатель питания является программируемым, и действие часто можно определить в программе настройки CMOS или в Windows. Нормальная настройка для переключателей питания ПК требует, чтобы вы удерживали переключатель в течение от трех до пяти секунд, чтобы выключить систему. Нажатие переключателя на более короткая продолжительность может перевести систему в спящий режим или вывести ее из спящий режим, важные параметры энергосбережения. Если Windows не может выключите питание, когда вы выбираете «выключить», это обычно происходит из-за поврежденного файл или неверные настройки в операционной системе. Первое, что нужно попробовать, это запустить «Восстановление системы» до даты, предшествующей возникновению проблемы. Windows может также не выключается, если внешнее USB-устройство, часто резервный жесткий диск, был установлен без надлежащих программных драйверов или использует общий USB-накопитель. порт. Устранить проблемы с отключением USB достаточно просто, отключив эти устройства по одному.

Вернуться к диагностической таблице

Современные материнские платы требуют нескольких соединений от блока питания, начиная с основного 24-контактного разъема ATX, пришедшего на смену старый 20-контактный разъем в большинстве конструкций. Энергоемкие процессоры и чипсеты привели к множеству дополнительных разъемов, включая 4-контактный или 8-контактный контактный ATX 12 В на многих системах и несколько 6-контактных разъемов PCIe для серьезные видеокарты.

При отключенном блоке питания убедитесь, что все разъемы материнской платы подключены. должным образом установлены и зафиксированы, сняв их и снова прикрепив. Я всегда обнаружил, что стандартная система фиксации основного разъема питания нелогично. Это работает как качели с осью, у вас есть чтобы сжать вверху, чтобы открыть его внизу. Обычно они не издавать какой-либо шум при отпускании, но вы должны получить удовлетворительный щелчок, когда вы переделайте соединение.

ATX версии 2.2 — 24-проводной разъем материнской платы

Контакт 1	Контакт 2	Контакт 3	Контакт 4	Контакт 5	Контакт 6	Контакт 7	Контакт 8	Контакт 9	Контакт 10	Контакт 11	Контакт 12
3,3 В	3,3 В	Земля	5В	Земля	5В	Земля	P_OK	5ВСБ	12В	12В	3,3 В
Апельсин	Апельсин	Черный	Красный	Черный	Красный	Черный	Серый	Пурпурный	Желтый	Желтый	Апельсин
Апельсин	Синий	Черный	Зеленый	Черный	Черный	Черный	Белый	Красный	Красный	Красный	Черный
3,3 В	-12В	Земля	P_ON	Земля	Земля	Земля	-5В	5В	5В	5В	Земля
Контакт 13	Контакт 14	Контакт 15	Контакт 16	Контакт 17	Контакт 18	Контакт 19	Контакт 20	Контакт 21	Контакт 22	Контакт 23	Контакт 24

Цветовая схема, используемая для каждого напряжения в 24-контактном разъеме, применима для другие стандартные разъемы питания ATX. Тем не менее, торговая марка производители, особенно старые Dell, часто использовали проприетарные блоки питания. и придумали свою цветовую маркировку, чтобы блок питания не выбрасывал который подает 5 В, где вы думаете, что он должен подавать 3,3 В. Это более вероятно запатентованный дизайн, чем провал.

5 В на контакте 9 всегда присутствует, когда источник питания подключен. соединение подает питание на различные схемы ПК, которые работают, даже когда ПК выключен, например, «Пробуждение по модему» или «Пробуждение по локальной сети». Это также причина, по которой вы никогда не должны работать на ПК с подключенным блоком питания вход, если только вы не забудете выключить переключатель блокировки ATX на задней панели. блока питания каждый раз. Эта живая мощность подается на адаптер разъемы, поэтому замена адаптеров при подключенном шнуре питания может привести к повреждению Материнская плата или адаптеры. Несмотря на то, что провода привода не питаются от система выключена, вы можете уронить винт во время работы с диском. Если этот винт попадает не в то место, например, в открытый слот шины, он может создать короткое замыкание и повредить материнскую плату.

Вернуться к диагностической таблице

Мы достигли этой точки, потому что никаких признаков включения ПК в начале блок-схемы. Если только ты не если у вас есть загрузочный диск SSD, вы также должны услышать очень приглушенный щелчок или посмеивание от руки с головкой чтения/записи, перемещающейся вперед и назад. Сними сторону корпус ПК и убедиться в отсутствии признаков жизни, что ни один из вентиляторов в корпус крутится, в том числе вентилятор процессора, вентилятор видеоадаптера и всякие корпусные вентиляторы.

Затем отключите блок питания от стены, а затем отсоедините все провода питания от материнской платы, видеоадаптера, любых вспомогательных вентиляторы, DVD. Единственный компонент, который должен быть подключен к источнику питания когда вы закончите, это жесткий диск. Если имеется более одного жесткого диска установлен, вы также можете оставить эти провода питания подключенными. Если власть поставка от качественного производителя, вы должны быть в состоянии определить минимальная нагрузка, необходимая для его включения, а стандартный жесткий диск нормально достаточный. Качественный блок питания без достаточной нагрузки откажет включаться (быстро выключаться) даже при принудительном, но дешевом питании питания может повредить себя.

Если вы умеете работать с постоянным напряжением постоянного тока в открытом корпусе, попробуйте принудительно включить блок питания, замкнув зеленый провод (контакт 16, power_on) к любому из черных проводов (земли) основного разъема питания материнской платы ATX, это либо 20, либо 24 контакта. Блок питания может мгновенно включиться снова выключается, если есть короткое замыкание в жестком диске или если нагрузки недостаточно. Если блок питания включается и жесткий диск вращается вверх, блок питания, вероятно, в порядке.

Если питание не включается, еще раз проверьте надежность подключения кабеля питания. сидит в гнезде привода. Разъемы Molex старого типа, используемые на старом жестком диске IDE Диски было общеизвестно трудно вставить в сокет, и они редко когда-либо сидел всю дорогу. Попробуйте переключиться на другой кабель питания, и если подключено несколько жестких дисков, попробуйте каждый по очереди.

Вернуться к диагностической таблице

Поскольку ПК питался только от жесткий диск подключен, блок питания, вероятно, в порядке, и либо чрезмерное потребление тока или короткое замыкание где-то на материнской плате или другие прикрепленные компоненты. При отключенном блоке питания снова подключите все проводов питания, которые вы отключили на предыдущем шаге, затем попробуйте включить еще раз, чтобы убедиться, что плохая связь не была вашей проблемой все это время. Если это не работает, теперь вам нужно найти проблемный компонент через процесс устранения.

Начните с отключения кабелей питания и данных от DVD-привода, вы можете сделать это при подключенном блоке питания. Если система не запускается, DVD проблема не в этом, поэтому следующим шагом будет удаление адаптеров, по одному на раз, оставив видео напоследок. Отсоедините шнур питания или выключите удлинитель перед отключением каждого адаптера, а затем повторно подключите его для включения питания. Если система включится, замените все адаптеры, кроме последнего удаленного перед сила пришла. Если питание по-прежнему подается, попробуйте последний адаптер, который вы удалили. в другом слоте, прежде чем отказаться от него. Если вы найдете адаптер, который на самом деле препятствует включению системы, его необходимо заменить. Если вы работаете с двумя видеокартами PCI Express, попробуйте запустить только одну, а затем просто другой. Если у вас есть один слот для высокоскоростной видеокарты, будь то PCI Express или более старой технологии AGP, возможно, этот слот неисправен. Другая возможность если вы используете детали от старых ПК, которые относятся к последним технологиям переход заключается в том, что адаптер помечен как универсальный, но установлен на новая материнская плата, для которой требуются низковольтные адаптеры AGP (AGP 4X или 8X).

В редких случаях схема выключателя питания на материнской плате может быть повреждена. был поврежден. Если вы видите проводники через верхнюю часть основного ATX разъем, вы можете попробовать снова замкнуть зеленый на черный, когда разъем все еще на материнской плате. Если питание включено, снова выключите и переустановите другие компоненты. Если принудительное включение питания снова работает, один из возможных обходных путей заключается в подключении переключателя питания на передней панели непосредственно к разъему power_on и земля. Я не рекомендую постоянно закорачивать два контакта, потому что вы никогда не сможет выйти из Windows (система просто перезагрузится) и поскольку схема power_on предназначена для мгновенного переключения, не быть привязанным к земле.

Вернуться к диагностической таблице

После того, как вы исключили диски и адаптеры, одна из немногих оставшихся возможностей — короткое замыкание материнской платы. Удалить материнская плата и проверьте наличие зазора или винта, установленного в неправильном месте или свободно кататься. Я часто создаю системы на рабочем месте без корпус, поддерживающий материнскую плату на антистатическом пакете поверх картонной коробки или что-то подобное, чтобы адаптеры могли свободно сидеть. Этот способ устраняет любые проблемы с монтажом корпуса из процесса устранения неполадок, но это вводит всевозможные риски, не последним из которых является отсутствие корпус земли.

Обычно короткое замыкание приводит к запаху гари и выходу из строя материнской платы. иногда повреждая любой из подключенных компонентов (память, процессор, адаптеры) также. Во многих случаях вы сможете выяснить, какой компонент портится наличием следов ожогов или сильным запахом дыма, идущего от компонента, хотя когда это происходит в закрытом корпусе, дымный запах можно прилипнуть ко всему. Если вы не можете обнаружить неисправный компонент с помощью визуального инспекции, вам необходимо иметь доступ к тестовой системе (недорогой но вполне рабочий ПК для проверки сомнительных деталей). Не тестировать части, которые могут быть сожжены в хорошей системе, потому что некоторые типы отказов приведет к повреждению следующей машины.

Если вы достигли этой точки, так и не запустив систему, скорее всего у вас бракованная материнская плата. Потому что сила не идет при подключенной материнской плате очень маловероятно, что проблема источник питания не может обеспечить все необходимые напряжения по материнской плате. Возможно, что цепь питания датчика условия перегрузки по току вышли из строя таким образом, что он отказывается от питания с материнской платой, которая будет работать с другим блоком питания.

Я всегда стараюсь заменить блок питания в качестве окончательного теста, потому что это легко вытащить запаску из другой системы и с материнской платой на скамейке, обычно вы можете привлечь потенциальных клиентов, даже не принимая заведомо хорошую силу питания от ПК-донора. Ремонт блоков питания требует хороших знаний электроники, поскольку обычно «нет деталей, обслуживаемых пользователем». Даже когда блоки питания отключены, они могут дать неприятный разряд от накопленной энергии в электролитические конденсаторы.

Вернуться к диагностической таблице

Предыдущий тест дает только решающий результат если вы выполняли это с проверенным исправным жестким диском. Вы можете либо проверить свой существующий жесткий диск на другом ПК или во внешнем USB-корпусе, подключенном к ноутбук, или вы можете получить заведомо исправный жесткий диск у другого ПК. Емкость, скорость и т. д. жесткого диска не имеют значения для теста. Подойдет любой работающий жесткий диск с правильным разъемом для блока питания. делать. Однако, если вы когда-нибудь думали, что есть запах гари или искры из области диска на вашем ПК или с самого диска, не проверяйте его в хороший компьютер, иначе вы рискуете нанести ущерб, если он выйдет из строя из-за короткого замыкания.

Если вы не можете включить питание и раскрутить жесткий диск при обходе материнскую плату и принудительное включение, либо блок питания ATX вышел из строя или жесткий диск не обеспечивает достаточную электрическую нагрузку для переключения блок питания для работы. А если вы живете в регионе с нерегулярной властью из утилиты или если вы работаете вне сети с домашними генерируемыми мощность, вы должны убедиться, что напряжение питания находится в допустимом диапазоне для блока питания, для которого нужен вольтметр.

Если вы работаете на сервере, использующем диски SCSI, убедитесь, что перемычка SCSI задержка раскрутки диска не установлена.
