Как правильно обозначить пускатель на однолинейной схеме. Какие условные графические обозначения используются для пускателей. Чем отличается обозначение пускателя от других элементов схемы. На что обратить внимание при чтении однолинейных схем с пускателями.

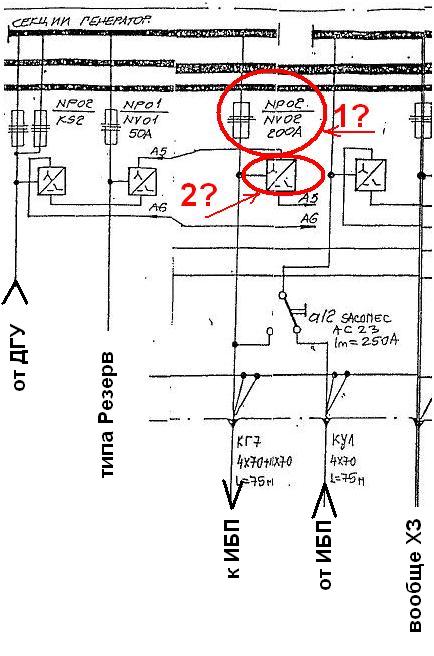

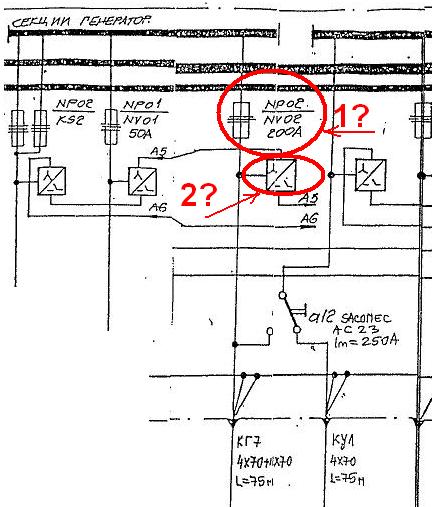

Основные правила обозначения пускателя на однолинейной схеме
При составлении однолинейных схем электроснабжения важно правильно обозначать все элементы, в том числе пускатели. Это позволяет однозначно понимать схему и избегать ошибок при монтаже. Рассмотрим основные правила обозначения пускателей:
- Пускатель обозначается прямоугольником с диагональной линией внутри
- Рядом с обозначением указывается буквенно-цифровое обозначение пускателя (например, КМ1)
- Внутри прямоугольника может указываться номинальный ток пускателя
- Линии подключения пускателя рисуются одинарными для силовых цепей и двойными для цепей управления
- Катушка пускателя обозначается окружностью внутри прямоугольника
Отличия обозначения пускателя от других коммутационных аппаратов
- Наличие диагональной линии внутри прямоугольника (у контакторов ее нет)
- Более крупный размер обозначения по сравнению с выключателями
- Указание катушки управления внутри прямоугольника
- Возможность указания номинального тока пускателя внутри обозначения
Эти особенности позволяют однозначно идентифицировать пускатель на схеме среди других элементов.
Правила расположения обозначения пускателя на схеме
При размещении обозначения пускателя на однолинейной схеме следует придерживаться следующих правил:
- Пускатель располагается на вертикальной линии, обозначающей отходящую линию
- Обозначение пускателя размещается ниже вводного коммутационного аппарата (автомата, рубильника)
- Катушка управления пускателя обозначается справа от основного обозначения
- Силовые контакты пускателя обозначаются ниже основного прямоугольника
- Вспомогательные контакты пускателя (если есть) обозначаются еще ниже
Такое расположение обеспечивает наглядность и читаемость однолинейной схемы.
Обозначение номинального тока пускателя
Важным параметром пускателя является его номинальный ток. На однолинейной схеме он может обозначаться следующими способами:
- Внутри прямоугольника, обозначающего пускатель (например, 25 А)
- Рядом с обозначением пускателя
- В виде дроби, где в числителе — ток пускателя, а в знаменателе — ток теплового реле (например, 25/10 А)
Указание номинального тока позволяет правильно выбрать пускатель при монтаже схемы.
Особенности обозначения реверсивных пускателей
Реверсивные пускатели имеют некоторые особенности обозначения на однолинейных схемах:
- Используются два прямоугольника с диагональными линиями, расположенные рядом
- Между прямоугольниками рисуется вертикальная линия механической блокировки
- Указываются обозначения для пускателя прямого и обратного хода (например, КМ1 и КМ2)
- Катушки управления обоих пускателей обозначаются справа
Такое обозначение позволяет однозначно идентифицировать реверсивный пускатель на схеме.
Обозначение цепей управления пускателя
Цепи управления пускателя на однолинейной схеме обозначаются следующим образом:
- Используются двойные линии в отличие от одинарных силовых
- Катушка управления обозначается окружностью внутри прямоугольника
- Кнопки управления обозначаются квадратами с обозначениями SB1, SB2 и т.д.
- Указываются линии подключения кнопок к катушке пускателя
Это позволяет отобразить цепь управления пускателя, не перегружая однолинейную схему.
Дополнительные обозначения на схеме с пускателем
Помимо основного обозначения пускателя, на однолинейной схеме могут присутствовать дополнительные элементы:
- Тепловое реле — в виде прямоугольника с волнистой линией внутри
- Вспомогательные контакты — небольшие прямоугольники с обозначениями НО или НЗ
- Предохранители в цепи управления — в виде зигзагообразной линии
- Трансформатор цепи управления — два соединенных окружностями
Эти обозначения дополняют основную информацию о пускателе на схеме.
Чтение однолинейных схем с пускателями
При чтении однолинейных схем с пускателями следует обращать внимание на следующие моменты:
- Расположение пускателя относительно вводного аппарата
- Номинальный ток пускателя и его соответствие нагрузке
- Наличие теплового реле и его номинальный ток
- Схему цепи управления и расположение кнопок
- Наличие вспомогательных контактов пускателя
Это позволит правильно понять назначение и характеристики пускателя в схеме электроснабжения.
Типичные ошибки при обозначении пускателей
При составлении однолинейных схем с пускателями встречаются следующие типичные ошибки:
- Отсутствие диагональной линии в обозначении пускателя
- Неправильное расположение катушки управления
- Отсутствие обозначения номинального тока
- Неверное обозначение вспомогательных контактов
- Ошибки в обозначении реверсивных пускателей
Внимательность при составлении схемы поможет избежать этих ошибок.
Заключение
Правильное обозначение пускателей на однолинейных схемах имеет большое значение для понимания работы электроустановки. Соблюдение стандартов обозначений позволяет избежать ошибок при чтении схем и монтаже оборудования. Важно уделять внимание всем нюансам обозначения пускателей — от основного символа до дополнительных элементов. Это обеспечит корректность и информативность однолинейных схем электроснабжения.
Контакторы и блоки пускателей | Символы УГО для Visio
- Главная
- Библиотеки Visio
- Схема электрическая принципиальная.
- Состав
- Контакторы, блоки пускателей.
Трафареты Visio:
Трафарет Visio Контакторы, блоки пускателей.
| Фигура Visio | Условное обозначение |
|---|---|
Контакт контактора замыкающий. |
|
| Контакт контактора размыкающий. | |
| Контактор (магнитный пускатель), 2 замыкающих контакта. | |
| Контактор (магнитный пускатель), 2 размыкающих контакта. | |
| Контактор (магнитный пускатель), 1 замыкающий + 1 размыкающий контакт. | |
| Контактор (магнитный пускатель), 3 замыкающих контакта. | |
| Контактор (магнитный пускатель), 3 размыкающих контакта. | |
| Контактор (магнитный пускатель), 4 замыкающих контакта. | |
| Контактор (магнитный пускатель), 4 размыкающих контакта. | |
| Контактор (магнитный пускатель), 3 замыкающих + 1 размыкающий контакт. | |
| Контактор (магнитный пускатель), 2 замыкающих + 2 размыкающих контакта. | |
Контактор (магнитный пускатель), 1 замыкающий + 3 размыкающих контакта. |
|
| Контактор (магнитный пускатель) реверсивный, 2-х полюсный. | |
| Контактор (магнитный пускатель) реверсивный, 3-х полюсный. | |
| Контактор для коммутации емкостных нагрузок. | |
| Расцепитель тепловой однополюсный. | |
| Расцепитель тепловой 2-х полюсный. | |
| Расцепитель тепловой 3-х полюсный. | |
| Расцепитель тепловой 4-х полюсный. | |
| Расцепитель тепловой + электромагнитный однополюсный. | |
| Расцепитель тепловой + электромагнитный 2-х полюсный. | |
| Расцепитель тепловой + электромагнитный 3-х полюсный. | |
| Расцепитель тепловой + электромагнитный 4-х полюсный. | |
Расцепитель тепловой с трансформаторами тока 2-х полюсный. |
|
| Расцепитель тепловой с трансформаторами тока 3-х полюсный. | |
| Блок-пускатель двигателя, общий символ. Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый. | |
| Блок-пускатель двигателя контакторный. Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый. | |
| Блок-пускатель двигателя с тиристорами. Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый. | |
| Блок-пускатель двигателя с автотрансформатором. Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый. | |
| Блок-пускатель — переключатель двигателя со звезды на треугольник. Дополнительные функции: автоматическое срабатывание, реверсивный. |
Для символов условных обозначений контакторов и блок-пускателей, в контекстном меню фигуры Visio, можно выбрать или изменить дополнительные функции.
Например:
для условного обозначения Контактор (рис. 1), скрыт символ контактора и отмечен символ полупроводниковый контактор.
Рис. 1. Контекстное меню фигуры Visio Контактор.
для условного обозначения блок-пускатель двигателя с тиристорами (рис. 2), показаны дополнительные символы: автоматическое срабатывание, регулируемый и реверсивный.
Рис. 2. Контекстное меню фигуры Visio Блок-пускатель двигателя с тиристорами.
- Назад
- Вперед
Обозначение реле напряжения на однолинейной схеме
Монтаж электропроводки начинается с составления принципиальной схемы. Большинство защитных устройств на ней встречается по несколько раз и символы этих приборов похожи друг на друга. Но есть один аппарат, который устанавливается в единственном экземпляре и обозначение реле напряжения отличается от значков других защитных приборов.
Для чего нужно реле напряжения
Бытовые электроприборы могут работать только при определённом напряжении, однако параметры сети 0,4кВ не отличаются стабильностью.
При недостаточном сечении линий электропередач для обеспечения достаточной величины напряжения в конце и компенсации потерь в начале его приходится завышать, что может привести к перенапряжению.
Ещё более опасной является обрыв нейтрали в трёхфазных линиях. В этом случае по ней перестаёт протекать уравнительный ток и напряжение в розетке начинает колебаться в диапазоне 0-380В.
Отклонения параметров сети от допустимых могут привести к различным негативным последствиям и выходу электроприборов из строя:
- При повышенном напряжении могут сгореть электродвигатели в холодильниках и кондиционерах, а так же электронные платы управления и блоки питания различных сложных и дорогостоящих приборов. При длительном включении в сеть возможен перегрев различных нагревателей, конвекторов, утюгов и электроплит.
- Пониженное напряжение не представляет опасности для электронных приборов и нагревателей, но приводит к выходу из строя электродвигателей.
Асинхронные электромашины, устанавливаемые в большинстве бытовых электроприборов, в данной ситуации начинают потреблять повышенный ток, что приводит к перегреву и перегоранию обмоток.
Асинхронные электромашины, устанавливаемые в большинстве бытовых электроприборов, в данной ситуации начинают потреблять повышенный ток, что приводит к перегреву и перегоранию обмоток.Единственным защитным устройством, способным защитить оборудование в данной ситуации, является реле напряжения РН. Этот аппарат отключает питание сети при выходе её параметров за заданные пределы.
Во время настройки у электромонтёров имеется возможность при помощи кнопок, находящихся на передней панели, установить любые параметры срабатывания, однако является целесообразным оставить заводские настройки. Обычно это 170-250В и при отклонении от этих значений реле отключает питание подключенных к нему линий.
Повторное включение РН происходит через заданный промежуток времени после предварительной проверки величины напряжения в сети.
Информация! Трёхфазное реле отключает питание не только при пониженном напряжении или отсутствии одной из фаз, но и при наличии перекоса (неравномерного напряжения) на разных линиях. |
Как обозначается реле напряжения на схеме
Все элементы электросхем имеют буквенные и графические обозначения, которые выбираются не случайным образом, а согласно соответствующим нормативным документам.
Графическое обозначение реле напряжения
Обозначение реле напряжения на принципиальных электросхемах определяется ГОСТом 2.767-89 «Обозначения условные графические в электрических схемах. Реле защиты». Этот документ был введён в действие 01.01.1990 года и входит в пакет нормативных документов ЕСКД — Единая система конструкторской документации.
Условные графические обозначения для различных типов защитных и измерительных реле указаны в разделе 3 табл.3 вышеупомянутого ГОСТа и обозначение на схемах реле напряжения формируется по следующим правилам:
- все виды реле изображаются в виде прямоугольников;
- на обозначении аппаратов, срабатывающих от различных величин подаваемого напряжения, имеется буква «U»;
- на символе РН эта буква дополнена значками «<» и «>», радом с которыми может быть указан диапазон работы аппарата.
Буквенное обозначение реле напряжения
Кроме графических обозначений все элементы на схеме имеют буквенные обозначения. Перечень этих обозначений указан в ГОСТе 2.710-81 «Обозначения буквенно-цифровые в электрических схемах», так же являющемся частью ЕСКД. В этом документе для реле напряжения имеется отдельное двухбуквенное обозначение:
- в символах всех типов реле, пускателей, контакторов и других аналогичных приборов на электросхемах первая буква должна быть «К»;
- реле напряжения обозначается двухбуквенным символом «KV».
| Информация! На всех электросхемах должен быть перечень используемых элементов с указанием условных обозначений этих приборов. |
Обозначение реле напряжения на однолинейной схеме
В нормативных документах указано, как обозначается реле напряжения в принципиальных электросхемах, однако у однолинейных схем имеются особенности, зависящие от количества фаз.
В однофазной сети
В бытовых электросетях реле напряжения отключает питание электроприборов при помощи встроенного реле. Поэтому оно устанавливается непосредственно после электросчётчика или, если после прибора учёта находится вводной автомат, после этого прибора защиты.
Количество линий, изображающих подходящие и отходящие провода, зависит от типа схемы:
- на обычной электросхеме указаны оба проводника — нулевой и фазный;
- на однолинейной схеме к РН подходит только одна линия, на которой имеются две косых черты, символизирующих два проводника.
| Важно! Номинальный ток реле напряжения должен быть равен или больше уставки вышестоящего автомата. |
В трехфазной сети
Существует два типа подключений реле напряжения в трёхфазной сети, зависящих от номинального тока вышестоящего автомата:
- Ток в сети не более 16А, аппараты большей мощности отличаются высокой ценой и пониженной надёжностью. В этом случае питание линии отключается встроенными контактами, а количество подходящих и отходящих проводов одинаковое — три фазных и нулевой. На однолинейной схеме они изображаются одной линией с четырьмя косыми чёрточками.
- При более высоком токе мощности встроенного реле недостаточно для отключения питания. В таких сетях к РН через нормально-открытые контакты подключается пускатель или через нормально-закрытые присоединяется дистанционный расцепитель автоматического выключателя. В таких схемах к аппарату подходит четыре провода, показанных на схеме в виде одной линии и четырёх наклонных отрезков, а отходит два, которые показаны двумя косыми чёрточками на одной линии.
В этом случае питание линии отключается встроенными контактами, а количество подходящих и отходящих проводов одинаковое — три фазных и нулевой. На однолинейной схеме они изображаются одной линией с четырьмя косыми чёрточками.Вывод
Обозначение реле напряжения выбирается не произвольно, а по определённым правилам. Графическое согласно ГОСТу 2.767-89 , а буквенное по ГОСТу 2.710-81. Обозначения буквенно-цифровые в электрических схемах». Это позволяет производить монтаж защитных устройств не только тем работникам, которые составляли схему, но и всем электромонтажникам, знающим условные обозначения в электросхемах.
