Как правильно подобрать и подключить кроссовер к автомобильной акустике. Какие типы кроссоверов бывают и в чем их особенности. Как самостоятельно установить и настроить кроссовер в машине.

Содержание

Что такое кроссовер и зачем он нужен в автомобильной акустике

Кроссовер — это устройство, которое разделяет входящий аудиосигнал на несколько частотных полос и направляет их на соответствующие динамики. Основные функции кроссовера в автомобильной акустической системе:

  • Распределение частот между высокочастотными, среднечастотными и низкочастотными динамиками
  • Защита высокочастотных динамиков от низких частот
  • Оптимизация звучания акустической системы
  • Выравнивание амплитудно-частотной характеристики

Без кроссовера качественное звучание многополосной акустики невозможно. Он является обязательным элементом любой серьезной аудиосистемы автомобиля.

Основные типы автомобильных кроссоверов

Существует два основных типа кроссоверов для автомобильной акустики:


1. Пассивные кроссоверы

Пассивные кроссоверы не требуют отдельного питания и устанавливаются между усилителем и динамиками. Их основные особенности:

  • Простота установки
  • Низкая стоимость
  • Отсутствие возможности регулировки
  • Потери мощности на фильтрах

2. Активные кроссоверы

Активные кроссоверы требуют отдельного питания и устанавливаются между головным устройством и усилителем. Их преимущества:

  • Возможность точной настройки частот раздела
  • Регулировка уровней для каждой полосы
  • Отсутствие потерь мощности
  • Более качественное звучание

Активные кроссоверы сложнее в установке и дороже, но обеспечивают лучшее качество звука при правильной настройке.

Как выбрать кроссовер для автомобильной акустики

При выборе кроссовера для автомобильной акустической системы необходимо учитывать следующие факторы:

  • Тип и количество динамиков в системе
  • Мощность усилителя и акустики
  • Частотные характеристики компонентов
  • Особенности салона автомобиля
  • Бюджет и предпочтения владельца

Для простых систем подойдет недорогой пассивный кроссовер. Для Hi-Fi систем рекомендуется использовать активный кроссовер с возможностью точной настройки.


Пошаговая инструкция по подключению пассивного кроссовера

Для самостоятельного подключения пассивного кроссовера к автомобильной акустике выполните следующие шаги:

  1. Отключите аккумулятор автомобиля
  2. Снимите обшивку дверей или панелей, где установлены динамики
  3. Отсоедините провода от динамиков
  4. Подключите выход усилителя ко входу кроссовера
  5. Подключите выходы кроссовера к соответствующим динамикам
  6. Закрепите кроссовер в удобном месте
  7. Проверьте надежность всех соединений
  8. Установите обшивку на место
  9. Подключите аккумулятор и проверьте работу системы

При подключении строго соблюдайте полярность всех соединений. Неправильное подключение может привести к выходу из строя компонентов системы.

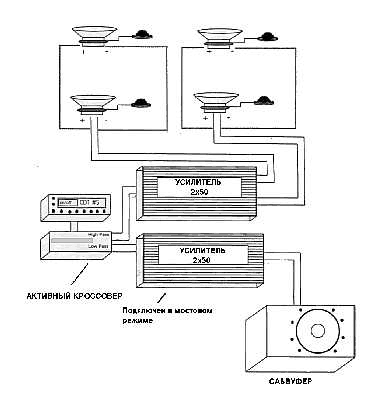

Особенности подключения активного кроссовера

Установка активного кроссовера немного сложнее, так как требует подключения питания. Основные этапы:

  1. Выберите место для установки кроссовера
  2. Подведите питание от аккумулятора через предохранитель
  3. Подключите выход головного устройства ко входу кроссовера
  4. Соедините выходы кроссовера с входами усилителей
  5. Подключите усилители к соответствующим динамикам
  6. Настройте частоты раздела и уровни для каждого канала

Активный кроссовер позволяет точно отрегулировать звучание системы под акустические особенности салона автомобиля.


Настройка кроссовера для оптимального звучания

Правильная настройка кроссовера критически важна для получения качественного звука. Основные этапы настройки:

  1. Определите оптимальные частоты раздела для ваших динамиков
  2. Установите крутизну спада фильтров (обычно 12 или 24 дБ/окт)
  3. Отрегулируйте уровни для каждой полосы частот
  4. Проверьте фазировку динамиков
  5. Настройте временные задержки (при наличии такой функции)
  6. Прослушайте различные музыкальные композиции
  7. При необходимости скорректируйте настройки

Процесс настройки может занять некоторое время, но результатом будет значительное улучшение качества звучания вашей аудиосистемы.

Распространенные ошибки при подключении кроссоверов

При самостоятельной установке кроссоверов часто допускаются следующие ошибки:

  • Неправильное определение полярности подключения
  • Несоблюдение мощностных характеристик компонентов
  • Некорректный выбор частот раздела
  • Неоптимальное расположение кроссовера
  • Использование некачественных проводов
  • Отсутствие защиты от короткого замыкания

Избежать этих ошибок поможет внимательное изучение инструкций и схем подключения, а также консультация со специалистом при возникновении вопросов.


Заключение: преимущества правильно настроенного кроссовера

Грамотно подобранный и настроенный кроссовер позволяет:

  • Значительно улучшить качество звучания аудиосистемы
  • Защитить динамики от перегрузок
  • Оптимизировать работу усилителя
  • Скорректировать акустические особенности салона
  • Получить более детальное и сбалансированное звучание

Поэтому установка качественного кроссовера — важный этап в создании по-настоящему хорошего звука в автомобиле. При правильном подходе вы сможете добиться впечатляющих результатов даже с бюджетными компонентами.


Схема подключения кроссовера к колонкам

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто — музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук — колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как правильно подключить кроссоверы к колонкам
  • Подключение кроссовера к динамикам
  • Как сделать кроссовер для колонок своими руками
  • Для чего нужны кроссоверы в компонентной акустике?
  • Кроссовер для акустики – лучшее решение для качественности и чистоты звучания
  • Нужна помошь в подключении Кроссовера.
  • Установка автомобильных колонок своими руками
  • Инструкция как подключить пищалки к авто пошагово
  • Автозвук, автоакустика — кроссовера

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Делаем поканалку на домашней акустике

Как правильно подключить кроссоверы к колонкам


Важным компонентом в любой качественной системе акустики для транспортных средств является кроссовер, поэтому нужно уметь не только правильно его выбрать, но и знать, как подключить кроссоверы к колонкам. Без этих знаний звучание музыки в транспортном средстве будет далеко от идеала, что для многих равняется испорченным поездкам.

Кроссоверы — это специализированные устройства в звуковых системах, создающие необходимые диапазоны частоты во время работы динамиков. Если говорить более простым языком, то это несколько фильтров для звука. Внешне он представляет корпус с размерами примерно 12х6х4 сантиметра, а внутри этого корпуса содержатся фильтры, отвечающие за пропускание звуковых сигналов в зависимости от их частоты.

По своей основной функции кроссоверы делятся на:. Еще одна классификация — это пассивные и активные. Главное отличие между этими двумя видами заключается в компонентах, из которых они состоят. Активные состоят из таких компонентов, которым необходима постоянная работа питающих источников. Это, например, микроконтроллеры, усилители и другие элементы. Что же касается пассивных, то они создаются из таких элементов, которые не нуждаются в питании, например, катушки, а также конденсаторы, резисторы.

Еще одно отличие заключается в том, что активные могут быть монтированы лишь перед усилителем, а у пассивных выбор больше — их можно монтировать и перед самим динамиком. Для того, чтобы получить максимально качественное звучание, нужно подобрать необходимую частоту срезов. Если использовать трехполосный кроссовер активного типа оптимальный вариант для большинства систем акустики , необходимо идентифицировать два уровня частоты среза. Первый показывает границу между такими частотами, как средняя и низкая, а второй делает тоже самое, но уже для высокой и средней частоты.

Важный момент: каждый владелец транспортного средства должен правильно определить характеристики частоты используемых динамиков перед тем, как подключать кроссовер к колонкам. На эти частоты не нужно попадать, так как в таком случае на них кроссоверы откажутся нормально работать. В конечном итоге это приведет только к ухудшению звучания и его качества.

Также это станет причиной уменьшения срока работы аппаратуры и всей системы акустики в транспортном средстве. Учитывая того, что кроссовер не может быть установлен в любое место, следует отметить те места, которые подходят для установки динамиков и усилителей.

Среди обозначений, которые есть у модификаций кроссоверов для транспортных средств, можно отметить следующие:. Это основные моменты и правила, касающиеся того, как подключить кроссоверы к колонкам и ко всей акустической системе транспортного средства.

Сегодня кроссовер играет важную роль в акустической системе транспортного средства, поэтому автолюбители приобретают его и устанавливают для более качественного звучания. Однако для того, чтобы выбрать необходимый кроссовер, установить, настроить и использовать его, нужно обладать соответствующими знаниями и опытом. Главная Автомагнитола Акустика Как правильно подключить кроссоверы к колонкам. Читайте также. Оценка статьи:.


Подключение кроссовера к динамикам

Правила форума. Форум автозвука и установки музыки в автомобиль. Форум автозвука Хороший звук для каждого Вопросы от новичков Как подключить кроссоверы? Показано с 1 по 9 из 9. Как подключить кроссоверы? Опции темы Версия для печати Подписаться на эту тему…. В обсуждении: Как подключить кроссоверы?

Кроссовера all-audio.pro Автозвук, автоакустика — кроссовера . Продам Динамики колонки авто кроссоверы + твитеры. .. Для настоящих меломанов установка современной автоакустики даст возможность наслаждаться.

Как сделать кроссовер для колонок своими руками

Важным компонентом в любой качественной системе акустики для транспортных средств является кроссовер, поэтому нужно уметь не только правильно его выбрать, но и знать, как подключить кроссоверы к колонкам. Без этих знаний звучание музыки в транспортном средстве будет далеко от идеала, что для многих равняется испорченным поездкам. Кроссоверы — это специализированные устройства в звуковых системах, создающие необходимые диапазоны частоты во время работы динамиков. Если говорить более простым языком, то это несколько фильтров для звука. Внешне он представляет корпус с размерами примерно 12х6х4 сантиметра, а внутри этого корпуса содержатся фильтры, отвечающие за пропускание звуковых сигналов в зависимости от их частоты. По своей основной функции кроссоверы делятся на:. Еще одна классификация — это пассивные и активные. Главное отличие между этими двумя видами заключается в компонентах, из которых они состоят.

Для чего нужны кроссоверы в компонентной акустике?

Нужно подключить к ГУ. При неправильной полярности вожникнут проблемы с фазировкой и, как следствие, с фокусировкой образа. Хотя не факт, что подключив все провода «правильно» как указано на клеммах кроссовера все будет в порядке. Сначала может показаться непонятным этот процесс, но со временем слегкостью начнете понимать когда правильна фазировка, а когда не правильна. Ну почему?

Забыли пароль? Форум Общие форумы Музыка в автомобиле Нужна помошь в подключении Кроссовера.

Кроссовер для акустики – лучшее решение для качественности и чистоты звучания

В этой статье: Подключение пассивного кроссовера Подключение активного кроссовера 18 Источники. Кроссовер — это блок, который разделяет один стерео аудио сигнал на два, три, а иногда даже четыре частотных диапазона. Как минимум, кроссовер является гарантом того, что высокочастотная ВЧ часть сигнала пойдет на высокочастотные динамики, а низкочастотная НЧ, бас — на низкочастотные динамики, сабвуферы. Использование кроссовера в вашей акустической системе может значительно улучшить качество воспроизводимого звука, сделать его более ясным, путем выделения конкретных частотных групп из общего сигнала и распределения их по соответствующим динамикам. Существует два типа кроссоверов: пассивные, которые более просты в установке, и активные, которые более сложны при установке, и стоят дороже, а так же требуют использования нескольких усилителей, что позволяют вам корректировать параметры кроссоверинга.

Нужна помошь в подключении Кроссовера.

Amadeus Project. Правила Форума. Искать только в этом форуме? Дополнительные параметры. Установка пищалок в дополнение штатных колонок , Прошу совета.

Схема подключения кроссовера к колонкам не составляет трудностей. Некоторые модели позволяют зажать провод под винт, а некоторые снабжены.

Установка автомобильных колонок своими руками

Кроссовер представляет собой устройство, предназначенное для разделения подаваемого от магнитолы на автомобильные колонки звукового сигнала на отдельные полосы. Это устройство применяется не только с широкополосными динамиками, но также и со специальными — сабвуферами, мидвуферами и твиттерами. Разобраться, для чего нужен кроссовер в автоакустике, следует для достижения более качественного и естественного звучания. Эти устройства для автомобильной акустики делятся на два типа: активного и пассивного действия.

Инструкция как подключить пищалки к авто пошагово

ВИДЕО ПО ТЕМЕ: Как Правильно Подключить Динамики

Показано с 1 по 22 из В инструкции написано, что подключать midbass можно напрямую к усилителю, минуя кроссовер, а tweeter, при этом, через crossover. Какой в этом смысл? Всем привет Есть похожий вопрос как подключить через усилитель компанентную акустику?

Устанавливая современную стереосистему в транспортное средство, владельцу необходимо правильно выбрать кроссовер.

Автозвук, автоакустика — кроссовера

Если посмотреть на современную компонентную акустику, то сразу заметно, что у неё имеется несколько динамиков различного диаметра. Этих динамиков может быть два, порой больше. Во всем мире принято полагать, что чем больше динамиков, тем точнее воспроизведение звука у этой Hi Fi акустики. Однако это верно лишь тогда когда используются дешевые динамические головки. В Hi End технике часто ставят два динамика, при этом не страдает передача широкого спектра звуковых частот. Диффузоры современных НЧ и СЧ динамиков производят из различных материалов — пластмассы, кевлара, бумаги и алюминия.

Качество автозвука зависит как от класса воспроизводящей аппаратуры, так и от свойств колонок. Последние важно не только правильно выбрать по характеристикам, но и разместить в салоне автомобиля так, чтобы использовать их возможности по максимуму. Чтобы оснастить авто качественным звуком необязательно обращаться к профессионалам.


Как подключить кроссовер к колонкам схема

Ну знатоки звука посоветуйте схемку подключения, что лучше? Усилик мостом в 4 Ома выдает W, так же есть фильтры на усилке. ВЧ через кроссы и на магнитолку, СЧ параллельное соединение и мостом на усилитель и НЧ параллельное соед. Кто что скажет? Тут же вопрос если все по каналам подключить а ВЧ через ГУ как все будет? СЧ и НЧ у мня 8 омные а каналка минималка по 2 Ом!


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Схема подключения колонок через кроссоверы в машине
  • Как подключить компонентную акустику в авто своими руками
  • Аудио кроссоверы hyundai схема подключения
  • Кроссовер для динамиков в машине — сборка, установка, расчёт
  • Подключение кроссовера к динамикам
  • Для чего нужен кроссовер в автоакустике и как его подключить к колонкам автомобиля
  • Инструкция как подключить пищалки к авто пошагово

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить и настроить двухполоску без усилителя. Автозвук своими руками

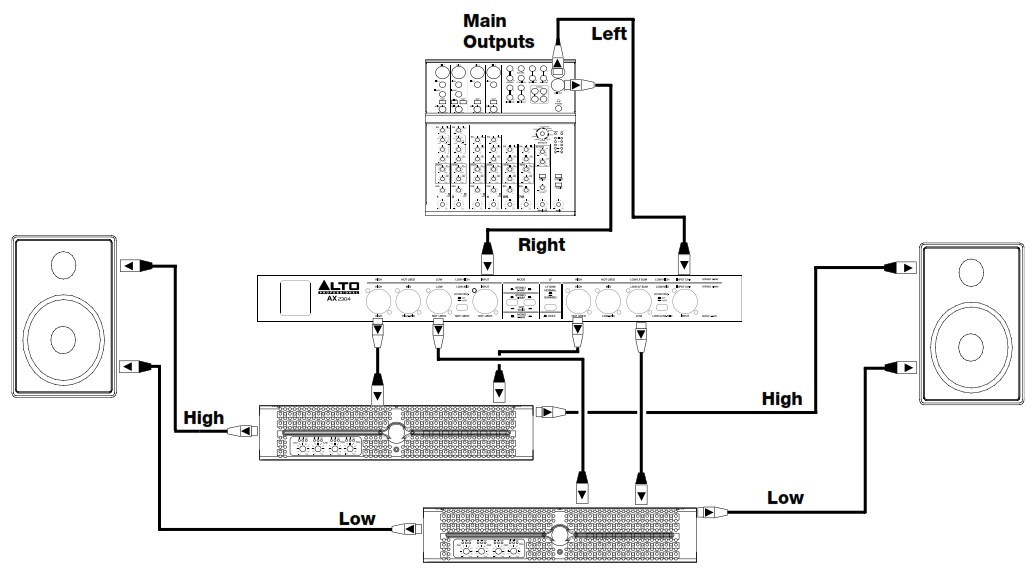

Схема подключения колонок через кроссоверы в машине


В этой статье: Подключение пассивного кроссовера Подключение активного кроссовера 18 Источники. Кроссовер — это блок, который разделяет один стерео аудио сигнал на два, три, а иногда даже четыре частотных диапазона.

Как минимум, кроссовер является гарантом того, что высокочастотная ВЧ часть сигнала пойдет на высокочастотные динамики, а низкочастотная НЧ, бас — на низкочастотные динамики, сабвуферы. Использование кроссовера в вашей акустической системе может значительно улучшить качество воспроизводимого звука, сделать его более ясным, путем выделения конкретных частотных групп из общего сигнала и распределения их по соответствующим динамикам. Существует два типа кроссоверов: пассивные, которые более просты в установке, и активные, которые более сложны при установке, и стоят дороже, а так же требуют использования нескольких усилителей, что позволяют вам корректировать параметры кроссоверинга.

При создании этой статьи над ее редактированием и улучшением работали авторы-волонтеры. Категории: Музыка. Как подключить кроссовер Информация об авторе 18 Источники. Количество источников, использованных в этой статье: Вы найдете их список внизу страницы. Метод 1. Отключите динамики. Полностью отключите все динамики, подключенные к вашей стерео системе. Подключите выход усилителя к входу кроссовера.

Используйте для этого кабель от динамиков или RCA кабель в зависимости от вашей акустической системы и самого кроссовера , подключите кроссовер к усилителю таким образом, как будто он является динамиком. В цепи оборудования кроссовер должен быть последним блоком перед динамиками. Это значит, что, в зависимости от вашей системы, ваш кроссовер должен находиться непосредственно между усилителем, а динамики после компрессора и эквалайзера в зависимости от вашей системы.

Подключите выходы усилителя к входам кроссовера, путем соединения с помощью проводов динамиков соответствующих положительных и отрицательных клемм на усилителе и кроссовере. Вставьте оголенные провода в клеммы и зажмите их. В зависимости от усилителя и кроссовера, зажатие клемм может производиться как небольшими защелками, так и винтиками, которые закручиваются отверткой или ключем-шестигранником.

Если не хватает оголенного провода для его зажатия в клемме, вам придется снять немного изоляции инструментом для зачистки. Подключите выходы с кроссовера к динамикам.

Подключите ваши динамики к кроссоверу так же, как вы подключили кроссовер к усилителю в предыдущем шаге. Ваш кроссовер должен иметь отдельные выходы для ваших НЧ-динамиков сабвуферы и ВЧ-динамиков. Убедитесь, что вы не перепутали НЧ с ВЧ. Подключив левый и правый каналы, включите воспроизведение музыки через вашу систему.

Вы должны слышать чистый звук по обоим каналам. Если ваш кроссовер является регулируемым и вы не довольны звуком, то поэкспериментируйте с частотными регуляторами, либо обратитесь к инструкции, где указанны рекомендуемые параметры работы кроссовера. Метод 2. Установите кроссовер. Активный кроссовер по габаритам больше чем пассивный, потому должен быть установлен достаточно устойчиво, рядом с усилителем.

Подключите кроссовер к ресиверу. Используя соответствующие кабели, подключите выходы ресивера или предусилителя к входам кроссовера. Подключите кроссовер к усилителям. Используя соответствующие кабели снова же RCA или провод для домашней стерео системы подключите соответствующие выходы с кроссовера с входами усилителей.

Убедитесь, что кроссовер настроен на двухканальный режим. Если не можете найти способ его включения, почитайте инструкцию по эксплуатации. Соедините выход левого канала каждой частотной группы с соответствующими входами левого канала совместного усилителя, и аналогично для правого канала. Подключите сабвуфер, если он у вас есть. Есть несколько способов подключить сабвуфер к вашей системе.

Вне зависимости от сабвуфера, вам будет необходимо настроить кроссовер так, чтобы на вуфер отправлялся только СЧ-сигнал, а НЧ направить на сабвуфер. В данном случае, вам необходимо настроить кроссовер для работы в трехканальном режиме, если вы отдельно подключаете НЧ и ВЧ динамики, и в двухканальном, если направляете основной сигнал на вуфер и только бас на сабвуфер. Если у вас новый ресивер, то там, скорее всего, есть возможность настройки кроссоверинга для сабвуфера, то есть вам не понадобится отдельный кроссовер для сабвуфера.

Они, как правило, выдают не самый лучший звук, но легки и удобны в использовании, а так же позволяют избежать пропуск сигнала через внешний кроссовер. Наличие в цепи нескольких функционирующих кроссоверов может сделать ваш бас неровным и неустойчивым.

Подключите питание кроссовера и включите его. Активным кроссоверам необходимо дополнительно питание для работы. Кроссоверы для домашних стереосистем и РА систем обычно просто подключаются к розетке, в то время как кроссоверы для стереосистем в машинах как показано ниже в видео должны быть подключены к источнику питания автомобиля через автомобильный блок плавких предохранителей, а в некоторых случаях кроссовер питается от усилителя.

Включите вашу систему. На данном этапе вы будете настраивать ваш кроссовер для лучшего звучания. В инструкции к вашему кроссоверу должны быть указания по настройке, но также вы можете воспользоваться нижеописанными шагами. В начале этого процесса, убедитесь, что все каналы входящие в кроссовер установлены на нулевой уровень если они имеют ручку входного усиления , установите низкий уровень усиления, выключите эквалайзер или выровняйте все по нулям. Так вы сможете определить качество звука.

Медленно начните поднимать уровень сигнала входящего в кроссовер, пока вы не услышите звук во всех динамиках. Выровняйте уровень каждого выхода, чтобы все звучало в сопоставимой громкости. В каждой модели кроссовера этот процесс немного отличается, вам необходимо почитать инструкцию с советами производителя о том, как это сделать.

Начните постепенно поднимать уровень усиления на ваших усилителях, пока не начнете слышать легкое искажение; откатите уровень усиления чуть ниже порога, при котором начинаются искажения. Отрегулируйте частоты кроссовера для восстановления баланса между частотными группами.

Включите эквалайзер и настройте звучание в соответствии с вашими предпочтениями. Внесите желаемые изменения в ресивере, например, тон и т. Снова же, подкорректируйте частоты кроссовера для балансировки частотных групп. Производите тонкую настройку ресивера, эквалайзера, и кроссовера пока не получите желаемое звучание. Советы Для более простой установки пассивного кроссовера существуют портативные устройства, так называемые инлайн кроссоверы in-line crossovers , которые выглядят как маленькие трубки с гнездами RCA на каждом из концов.

Они устанавливаются между ресивером и усилителем, имеют предустановленные частоты, которые невозможно поменять. С разными усилителями они ведут себя по-разному, потому, не смотря на простую установку, вряд ли они идеально подойдут для вашей системы.

Предупреждения Убедитесь, что устройства-источники сигнала выключены перед подключением к ним кроссовера. В противном случае вы можете повредить свои колонки в момент подключения. Если вы живете в квартире, учтите, что работа сабвуфера может очень серьезно мешать вашим соседям, особенно живущим снизу. Установите ваш сабвуфер на изоляционную платформу либо обычный кусок пенопласта для решения этой проблемы.

Дополнительные статьи. Информация о статье wikiHow работает по принципу вики, а это значит, что многие наши статьи написаны несколькими авторами. Была ли эта статья полезной?

Да Нет. Can you please put wikiHow on the whitelist for your ad blocker? Learn how. Куки помогают сделать WikiHow лучше. Продолжая использовать наш сайт, вы соглашаетесь с нашими куки правилами. Наугад Написать статью.


Как подключить компонентную акустику в авто своими руками

Преимущества установки подогрева сидений в автомобиль. Советы, как подготовить кузов автомобиля к зиме. Часть 2. Часть 1.

Сюда подключается низко-среднечастотный динамик. Так по схеме и подключай, минусы динамиков вместе и к минусу-туда где output.

Аудио кроссоверы hyundai схема подключения

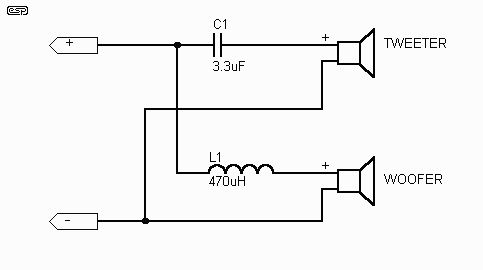

Самодельные кроссоверы для акустики нужны для разделения частотных диапазонов динамиков. Они выравнивают эти самые диапазоны по громкости звучания. Самодельный кроссовер для акустики изготовить не так уж и сложно, если знать некоторые секреты. Для начала узнаем, а зачем нужен кроссовер? Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их. К примеру, существуют такие динамики см. Как выбрать динамики для автомагнитолы своими силами , как пищалки.

Кроссовер для динамиков в машине — сборка, установка, расчёт

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто — музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук — колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно.

Правила форума.

Подключение кроссовера к динамикам

Важным компонентом в любой качественной системе акустики для транспортных средств является кроссовер, поэтому нужно уметь не только правильно его выбрать, но и знать, как подключить кроссоверы к колонкам. Без этих знаний звучание музыки в транспортном средстве будет далеко от идеала, что для многих равняется испорченным поездкам. Кроссоверы — это специализированные устройства в звуковых системах, создающие необходимые диапазоны частоты во время работы динамиков. Если говорить более простым языком, то это несколько фильтров для звука. Внешне он представляет корпус с размерами примерно 12х6х4 сантиметра, а внутри этого корпуса содержатся фильтры, отвечающие за пропускание звуковых сигналов в зависимости от их частоты. По своей основной функции кроссоверы делятся на:.

Для чего нужен кроссовер в автоакустике и как его подключить к колонкам автомобиля

Эта статья предназначена для тех любителей звука, которые хотят узнать, как подключить компонентную акустику в авто. Кроме того, будет приведена подробная информация о том, что такое компонентная акустика и с чем ее едят. Локанальное подключение компонентной акустики. Автомобильную акустику принято делить на два типа:. Если коаксиальная акустика подразумевает систему с раздельными ВЧ, НЧ и СЧ полосами, расположенными на одной оси, то компонентная акустика позволит более точнее построить звуковую сцену. Звук компонентной акустической системы всегда объемнее в отличие от коаксиальной акустики.

Подскажите как подключать кроссоверы,очень подробная схема all-audio.pro WF- это я все all-audio.pro это все подключить,как правильно.

Инструкция как подключить пищалки к авто пошагово

Привет всем меломанам! Нужен совет бывалых Что имеем: 1. Кроссоверы focal polyglass 2. Пищалки focal polyglass 3.

В акустических системах автомобилей редко используется только один широкополосный динамик. Такая схема применяется только в исключительных случаях, так как один громкоговоритель даёт удовлетворительную звуковую картину, где присутствуют, в основном, средние частоты, а низкий и высокий диапазоны слабые и невыразительные. Компонентная акустика с двумя и более акустическими излучателями требует наличия кроссовера. Обычно это пассивный фильтр на конденсаторах и катушках индуктивности, выполняющий подавление определённой полосы частот. Ограничитель для твиттера ослабляет или почти подавляет все частоты, лежащие ниже 2 Гц, и пропускает высокочастотную составляющую. Фильтр, предназначенный для подключения низкочастотной головки, обрезает частоты выше Гц.

Регистрация Вход. Ответы Mail.

Практически каждый автомобилист старается оснастить свою машину музыкой, при этом не всегда придерживаясь правил установки и подключения колонок. Чтобы качество звука радовало, важно не только подобрать динамики, но и знать, куда их установить и как правильно подключить. Если преследуется цель самостоятельного монтажа акустической системы в авто, то с возможными нюансами этой процедуры следует ознакомиться заранее, после чего можно приступать к пошаговым действиям. На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Кроссовер для акустики — это тот элемент, который позволяет отрегулировать звучание динамиков, разделить и выровнять частотные диапазоны. Его можно купить, попросить кого-нибудь поставить, но чаще всего на это тратиться желания не возникает. Уж лучше установить новую акустическую систему полностью, создать самую настоящую звуковую сцену.


Как подключить кроссоверы к колонкам авто – АвтоТоп

03.10.2018 Кроссовер: простое строение, важные функции Чтобы понять, нуждаетесь ли вы в кросовере, важно сначала понять некоторые основные принципы, лежащие в основе использования автомобильного аудио кроссовера. Кроссоверы (аудиопереходы) — это тип электронных схем фильтров, используемых в различных аудиоприложениях. Предназначены они для разделения аудиосигнала на два или более частотных диапазонов. Разделение необходимо, чтобы сигналы могли быть отправлены драйверам, которые предназначены для разных частотных диапазонов.

Что такое кроссовер и как он работает

Основная идея состоит в том, что музыка состоит из звуковых частот, которые управляют всей гаммой человеческого слуха, но некоторые динамики лучше создают конкретные частоты, чем другие. Твитеры предназначены для воспроизведения высоких частот, вуферы предназначены для воспроизведения низких частот и т. д.

Имея это в виду, новички часто удивляются, узнав, что в каждая существующая автомобильная аудиосистема на самом деле нуждается в кроссоверах на том или ином уровне. Например, очень простые системы, которые используют коаксиальные колонки, фактически содержат небольшие кроссоверы, встроенные прямо в динамики. Другие системы, особенно те, которые используют компонентные динамики, обычно используют внешние кроссоверы, которые передают соответствующие частоты только правильным колонам.


Кросовер SOUNDSTREAM PROx4.1

Основная цель разделения музыки на составные частоты и передача определенных частот конкретным громкоговорителям — это достижение более высокой точности воспроизведения аудио. Убедившись, что только правильные частоты достигают соответствующих громкоговорителей, вы можете эффективно уменьшить искажения и улучшить качество звука в автомобильной аудиосистеме.

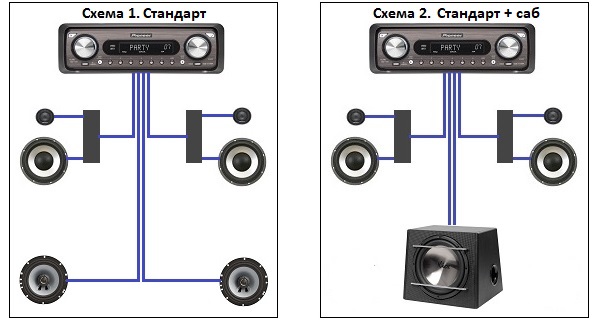

Схемы подключения

Качественный автозвук обеспечивает правильно подобранная частота среза. Если для акустики используется трехполосный кроссовер, то в этом случае определяется 2 частоты среза: 1 — для разницы низких и средних частот, 2 — для фильтрации средних и высоких.

Активный тип усилителя является встроенным оборудованием, поэтому для установки стереосистемы необходимо просто выбрать наиболее подходящее место в машине. Пассивный можно подключить самостоятельно, для этого используется простая схема:

  1. Необходимо установить в салоне автомобиля подходящие колонки.
  2. Подсоедините динамик к клеммам устройства на входе.

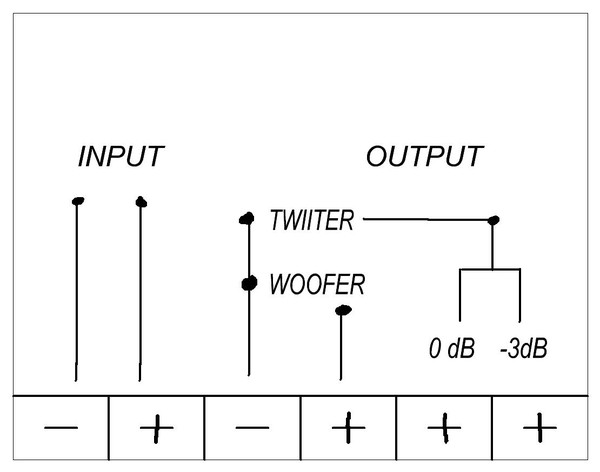

  3. Чтобы подключить кроссовер к колонкам авто, необходимо смотреть на маркировку.

Обозначения входов для динамиков:

  • Wf — широкополосной;
  • Sw — сабвуфер;
  • Mw — мидвуфер;
  • Tw — высокочастотный.

Упрощенным вариантом подключения является последовательное соединение высокочастотных динамиков с широкополосными. Катушка из тонкого провода присоединяется параллельно твиттерам. Этот вариант позволяет подключить пищалки без кроссовера.

В этом случае усилится звук высокочастотных колонок, но низкочастотные и среднечастотные будут слегка ослабляться. Все зависит от толщины выбранного провода в катушке. Чем он будет тоньше, тем выше будет сопротивление. Альтернативная схема подключения динамиков обеспечит естественным и качественным звуком любую аудиосистему.

Практически каждый автомобилист старается оснастить свою машину музыкой, при этом не всегда придерживаясь правил установки и подключения колонок. Чтобы качество звука радовало, важно не только подобрать динамики, но и знать, куда их установить и как правильно подключить. Если преследуется цель самостоятельного монтажа акустической системы в авто, то с возможными нюансами этой процедуры следует ознакомиться заранее, после чего можно приступать к пошаговым действиям.

Типы автомобильных кроссоверов

Существует два основных типа кроссоверов, каждый из которых лучше всего подходит для конкретных ситуаций:

  • Пассивные кроссоверы — расположены между усилителем и динамиками. Отфильтровывают нежелательные частоты. Некоторые ораторы имеют встроенные пассивные кроссоверы. Поскольку эти кроссоверы просто подключаются между усилителем и динамиками, их относительно легко установить. Однако существует определенная степень неэффективности, присущая пассивным кроссоверам.
  • Активные кроссоверы. Они также известны как электронные кроссоверы. Являются более сложными и более дорогими, чем пассивные. Для активных кроссоверов требуются источники питания, но они не теряют энергию, фильтруя усиленные сигналы, как это делают пассивные устройства.

Зачем нужен кроссовер

Существует несколько видов устройств, которые нужны для защиты динамиков от перегрузки невоспроизводимыми частотами. Основной функцией кроссоверов является фильтрация диапазона, благодаря которому улучшается качество звучания.

К категории активного оборудования относится магнитола или усилитель с развитыми звуковыми фильтрами. Конструкция состоит из катушек, конденсаторов и полупроводников, позволяющих усилить мощность небольшого оборудования. В качестве отдельного модуля используется редко. В любой системе автомобильных аудио присутствует активный фильтр.

Действительно ли вы нуждаетесь в автомобильном аудио кроссовере?

Дело в том, что каждая отдельная автомобильная аудиосистема требует некоторого типа кроссовера во многом так же, как для каждой автомобильной аудиосистемы требуется усилитель . Но точно так же, как многие головные устройства включают встроенный усилитель, динамики могут включать встроенные кроссоверы. В базовых автомобильных аудиосистемах вполне можно обойтись без дополнительных устройств. Однако существует ряд обстоятельств, при которых пассивный или активный блок улучшает качество звука, эффективность системы или и то, и другое.

Если ваша автомобильная аудиосистема использует коаксиальные динамики , вам, вероятно, не нужен дополнительный кроссовер. Полнодиапазонные громкоговорители уже имеют встроенные пассивные разделители, которые фильтруют частоты. Даже если вы добавляете усилитель в микс, встроенные переходы громкоговорителей должны быть более чем достаточными. Однако вам может понадобиться кроссовер, если вы добавите усилитель и сабвуфер к этому типу системы.

Предлагаем ознакомится с процедурой замены кроссоверов в авто:

С другой стороны, вам понадобится один или несколько кроссоверов, если вы планируете создать систему, состоящую из компонентных динамиков, нескольких усилителей и сабвуферов. Это особенно актуально, если вы планируете использовать отдельные усилители для управления конкретными громкоговорителями, такими как ваши низкочастотные громкоговорители или высокочастотные динамики. Независимо от того, выбираете вы активные или пассивные кроссоверы, вам нужно предотвратить попадание нежелательных частот в динамики.

Также важно отметить, что послепроцессорные усилители обычно включают встроенные фильтры, которые эффективно действуют как кроссоверы, если вы создаете базовую автомобильную аудиосистему с компонентными динамиками. Фильтр высоких частот в этом типе усилителя позволяет вам управлять твитерами, а фильтр нижних частот позволяет управлять вуферами, не требуя дополнительных кроссоверов.

В каких случаях кроссовер вам совершенно не понадобится.

Зачем нужен фильтр частот?

Кроссовер для акустики — это фильтр, ограничивающий работу динамика в определенных частотах. Для чего это нужно? — Поясняю: динамики подразделяются на несколько типов — низкочастотные — сабвуферы (20-250Гц), среднечастотные или мидбасы (100Гц-4кГц) и высокачастотные — твитеры (4кГц — 8кГц). Они собраны таким образом, чтобы качественно воспроизводить именно ту частоту, для которой они предназнчены. Но, без фильтра, динамик будет играть всё, что на него подаётся. От этого качество звучания станет ужасным. Представьте — сабвуфер, огромный динамик, тянет средней частоты звуки. А если это еще и на большой громкости? Приятного мало. Более того, таким макаром можно просто вывести из строя динамики. Особенно чувствительные высокочастотные твитеры, которые просто сгорят от воспроизведения звуков средних частот.

Активный и пассивный кроссовер для акустики.

Итак, в необходимости кроссовера или фильтра частот, мы уже убедились, теперь осталось решить, каким он должен быть, и какой кроссовер для акустики купить. Кроссоверы для акустики подразделяются на актиные и пассивные, прямо как сабвуферы, только по другому принципу. Пассивным кроссовером для акустики является устройство, не требующее дополнительного питания, так как питается от системы, тем самым образуя небольшой сдвиг по фазе. Устанавливается по схеме после усилителя, непосредственно перед динамиками, поэтому, пассивный фильтр должен быть достаточно качественным, чтобы выдерживать нагрузки, исходящие от уилителя! Легко и беззаботно подключается к системе, хорош для обработки сигнала твитеров и мидов, но, при этом, не позволяет провести тонкую настройку фильтрации. В частности, он не может создать достаточную крутизну среза (крутизна среза — сила фильтации частот. Любой фильтр, после указанного значения, обрезает частоты постепенно, позволяя динамику воспроизводить их, но с постепенно убывающей мощностью. Обычно, убывание мощности восроизведения частот, то есть крутизна среза, указывается в значениях дБ/окт (децибел на октаву). Чем круче сделать срез, тем тоньше можно настроить разделение частот между динамиками. Самого крутого среза позволяют добиться внешние процессоры фильтрации частот — но это уже другая история.). Пассивные фильтры, так как не имеют возможности настраивать крутизну среза, подразделяются на 4 типа, в каждом из которых крутизна среза уже предустановлена.

Активный кроссовер дороже пассивного — обусловлено это несколько иным принципом фильтрации, более сложной схемой, позволяющей, в итоге, приспособить на его корпус крутилки, отвечающие не только за значение частоты среза, но и за его крутизну. То есть, позволяют произвести более точную настройку фильтрации частот. Активные кроссоверы для акустики нуждаются в подключении к внешенму источнику питания. Так как активный кроссовер требует отдельного питания, в схеме он должен находиться перед усилителем. Вернее, усилителями, так как каждую отфильтрованную полосу от активного фильтра следует подключать к отдельному усилителю (например, отдельный усилитель для сабвуфера и отдельный для мид и твитера).

Расчет кроссовера для акустики.

Расчет (настройка) кроссовера для акустики для кажой акустической системы производится индивидуально, зависят параметры настройки фильтра и от количества компонентов системы, и от их характеристик и даже от производителя. Но, есть базовые правила расчета, опираясь на котрые вы сможете настроить звук в своей системе. Вот они:

При этом: HPF — отсечение нижних границ частот воспроизводимых компонентом; LPF — отсечение верхних границ частот воспроизводимых компонентом. Провалов в воспроизведении частот не будет, так как границы фильтрации при данной крутизне среза установлены оптимально. При изменении значения крутизны среза (допустим, на 18Дб/окт), значения фильтрации частот необходимо будет регулировать.

В каких случаях кроссовер вам совершенно не понадобится.

Фильтр необходим всегда, но от внешнего кроссовера можно отказаться, если в головном устройстве (магнитоле) уже имеется фильтр частот (чаще всего это активный). В моделях, хоть как-то нацеленных на использование хорошей акустики он всегда присутствует. В моделях магнитол, созданных специально для автозвука всегда стоит качественный фильтр, а то и процессор, для выставления частот, прекрасный многополосный эквалайзер и гибкие настройки крутизны среза. Так же фильтры частот находятся и в усилителе, но никогда не полагайтесь только на фильтр в усилителе, ибо даже в не самых дешевых моделях усилителей они часто бывают не очень высокого качества. Так же вам не нужен кроссовер, если в Вашем автомобиле установлена коаксиальная или широкополосная акустика.

Когда активный кроссовер может реально помочь

В то время как вы можете отлично справляться и без кроссовера (используя только один усилитель), более сложные сборки могут действительно выиграть от внедрения активного кроссовера. Например, 3-полосный кроссовер — компонент, который вы можете внедрить в систему между головным устройством и несколькими усилителями.

В этом типе сценария каждый усилитель получает определенный диапазон частот от кроссовера; каждый усилитель используется для управления конкретным типом динамика. Например, один можно применять для передних громкоговорителей с высоким проходом, другой может работать с задними полнодиапазонными громкоговорителями.

Расчет кроссовера

Кроссоверы для акустики авто самодельные

Чтобы подключить 2-полосную(см.Акустическая двухполосная система и ее преимущества) или другую акустику с большим количеством полос к 1 каналу усилителя или ГУ, нужно некое отдельное устройство, разделяющее сигнал. При этом оно должно выделять для каждой полосы свои частоты. Именно такие устройства и называются фильтрами или кроссоверами.

Примечание. В комплекте с компонентной акустикой, как правило, уже идет пассивный кроссовер. Его готовил производитель и он рассчитан уже изначально.

Но что делать, если нужно разделить частоты по иной схеме (к примеру, если комплект акустики собран из отдельных компонентов)? В этом случае речь идет о расчете кроссовера.Отметим сразу, что рассчитать кроссовер совершенно не сложно и даже можно самостоятельно изготовить его.

Требуется ли перекрестная установка для профессиональной установки?

Установка кроссоверов — это не квантовая теория поля, но вам непременно необходимо понять, что вы делаете, прежде чем начинать своими руками модернизировать систему. Установка пассивного кроссовера относительно проста, так как включает в себя проводку кроссовера между вашим усилителем и динамиками. Например, вы можете подключить пассивный кроссовер к выходу вашего усилителя, а затем подключить выход твитера кроссовера к вашему высокочастотному динамику и выход сабвуфера на ваш низкочастотный громкоговоритель.


Кроссоверы Diamond audio technology

Установка активного автомобильного аудио кроссовера, как правило, будет более сложной процедурой. Основная проблема заключается в том, что для активных кроссоверов требуется больше мощности, поэтому вам нужно будет прокладывать провода питания и заземления для каждого устройства в отдельности. Хорошей новостью является то, что, если вы уже установили усилитель, вы должны быть готовы устанавливать активный кроссовер, поскольку проводка не является чем-то очень сложным.

Следует помнить, что заземление вашего активного кроссовера в том же месте, где вы заземляете ваш усилитель, поможет предотвратить раздражающие помехи в наземном контуре.

Устройство и принцип работы

Кроссовер собирается на основе малогабаритной печатной платы, на которой предусмотрены точки для подключения входящего кабеля. Изделие оборудуется несколькими парами выходов, позволяющих подсоединить динамики для воспроизведения низкого, среднего и высокого частотного диапазонов. Число выходов зависит от количества используемых фильтров. В конструкцию оборудования входят катушки индуктивности и конденсаторы, обеспечивающие разделение частотных интервалов.

Конструктивно кроссовер представляет собой двойной электрический фильтр. Если устройство рассчитано на частоту среза 2000 Гц, то первичный фильтр обеспечивает обрезку нижней части диапазона; вторичный — пропуск частот до 2000 Гц, обрезая высший диапазон. Пересечение частотных кривых от фильтров дает частоту среза. Существуют устройства, дополненные фильтром среднего диапазона, удаляющего звуки из музыки в интервале частот от 600 Гц до 5 кГц.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Всего существует 4 разновидности кроссоверов:

  1. Изделия первого уровня собраны на базе конденсатора и катушки. Обеспечивают обрезку низко- и среднечастотных сигналов в цепи коммутации твиттера. Из-за упрощенной конструкции отсутствует фазовый сдвиг между репродукторами.
  2. Кроссоверы Баттерворта, или второго уровня, предназначены для передачи сигнала к твиттеру и сабвуферу. Оборудование поддерживает сдвиг фазы на 180°, что нарушает синхронный ход мембран в динамиках. Для исключения негативного эффекта необходимо зеркально изменить полярность подключения кабелей к твиттеру.
  3. Узлы третьего уровня оборудованы 1 катушкой и 2 конденсаторами для высокочастотного динамика и обратной схемой — для низкочастотного громкоговорителя. Оборудование обеспечивает высокие фазовые параметры вне зависимости от полярности подключения динамиков. Изделия не позволяют использовать временные задержки для улучшения звучания акустики в автомобиле.
  4. Кроссоверы четвертого уровня обеспечивают сдвиг фазы на 360°, что нивелирует негативный акустический эффект. Значение сдвига нестабильно, это приводит к сбоям в работе кроссовера.

Подключение без кроссовера

Один из вариантов — это подключение высокочастотных динамиков последовательно с широкополосными.

Стоит учитывать, что некоторые пищалки обладают высоким показателем сопротивления.

Из-за этого при таком способе подключения звук низко- и среднечастотных динамиков может ослабляться, а звук высокочастотных динамиков будет более громким. Даже в этом случае можно присоединить пищалки без кроссовера к колонкам и добиться хорошего результата.

Перед тем как подключить к колонкам по схеме, можно воспользоваться следующим решением. Параллельно твиттерам присоединяется катушка, которую можно изготовить своими руками. Для этого надо намотать 100-200 витков тонкого провода на подходящий неметаллический каркас.

Эта катушка будет пропускать через себя часть звука, благодаря чему на твиттер будет приходиться меньше энергии, чем на широкополосной динамик. Чем меньше витков и чем толще провод, тем меньше сопротивление катушки и тем сильнее будет ослабляться звук высокочастотного динамика. По звучанию аудио в автомобильной системе при подключении таким способом станет более естественным.

Источник

TTauto › Блог › Секреты подключения и настройки автоусилителей

Правильная настройка усилителя — залог его качественной работы. Без специальных знаний выполнить её не просто. Если у вас небольшой опыт в настройке музыкальной системы в машине или вы вообще впервые взялись за это, то вам пригодятся данные советы.

Вы решили улучшить звучание системы в машине и купили усилитель. Теперь надо разобраться, как его правильно подключить к магнитоле и акустике, а затем настроить, чтобы добиться лучшего качества звучания. Ряд действий надо выполнить перед первым включением усилителя и затем правильно его отрегулировать.

Настройка перед первым включением

Прежде чем включить усилитель, важно произвести его предварительную настройку. Это можно сделать ещё на не установленном усилителе, зная состав компонентов аудиосистемы:

1) регулятор Gain или Level должен быть на минимуме;

2) фильтр LP для сабвуферного канала должен быть включен предварительно на 80 Гц, а фильтр Subsonic можно выставить на 20-30 Гц, если используется сабвуфер в фазоинверторном корпусе;

3) фильтр HP предварительно выставляем в положение Full для дверных динамиков или в задней полке, а если усилитель будет подключен к маленьким динамикам 8-10 см в торпедо, тогда включаем HPF на 120 Гц;

4) при использовании усилителя в поканальном режиме фильтр HP для твитеров и LP для мидбасов должны быть включены предварительно на 4 кГц;

5) переключатель Hi\Low Level должен соответствовать виду подключения. Если на усилитель будет приходить сигнал с акустических проводов, тогда нужно установить регулятор в положение Hi Level. Если сигнал взят с линейных выходов магнитолы, тогда регулятор выставляем, соответственно, в положение Low Level;

6) басбусты и эквалайзеры должны быть выключены на этапе предварительной регулировки;

7) на усилителях, оснащённых селектором входов, можно обойтись без Y-разветвителей. Например, переключив селектор входов в положение 2CH (копировать сигнал с двух RCA входов на все остальные каналы), можно подключить 5-канальный усилитель к магнитоле, имеющей всего одну пару линейных выходов. Но при использовании всех линейных RCA входов надо не забыть выключить селектор, иначе пропадёт возможность регулировки звука с магнитолы.

Как правило, все регуляторы усилителей «утоплены» в корпус, чтобы избежать случайных изменений настроек, а в некоторых моделях регулировочная панель скрыта съёмной крышкой.

READ Как подключить телевизор через кабель к другому телевизору

Включаем усилитель и, в первую очередь, смотрим на индикатор подключения — красный он или зелёный. Если вы все правильно подключили и никакой усик из проводки не замкнул, тогда индикатор будет светиться зеленым цветом, а если что-то не так — красным. Начинать настройку можно только в первом случае. Если индикатор красный — найдите неточность в подключении и устраните ее.

Сперва настраиваем входную чувствительность (регулятор Gain или Level). Для этого на магнитоле с выключенными эквалайзерами и тонкомпенсацией (LOUD) добавляем уровень громкости до появления клипированного сигнала (шума, «хрипа» и т. п.). А затем возвращаем немного «назад» регулятор громкости, чтобы слышимые искажения исчезли. Оставляя звук на данном уровне громкости, переходим к регулятору усилителя Gain или Level и так же находим на слух крайнее громкое неискажённое звучание фронтальной акустики. Повторяем ту же процедуру с уровнями остальных каналов и подгоняем их под заданный в начале уровень громкости фронтальной акустики.

В поканальном режиме настраиваем неискажённый звук в первую очередь для пищалок, так как они тяжелее переносят клиппирование усилителя.

Использовать или нет HPF для дверных динамиков 165 мм или овалов в задней полке, определяем на слух. По теории, в аудиосистемах с сабвуфером нужно разгружать динамики от низкого баса, чтобы они чище воспроизводили средние частоты и чтобы ограничить ход диффузора. На практике в некоторых системах низкие частоты кажутся неестественными с HPF. Возможно, при отключении фильтра басы станут более плотными, убедительными и т. п.

Применение басбуста среди профессиональных настройщиков звука считается не рациональным как для динамиков, так и для сабвуфера. Басбуст увеличивает, как правило, частоту 40 Гц. Динамики с гораздо меньшим ходом диффузора в сравнении с сабвуферным ходом не способны громко и чисто воспроизвести эти частоты, а сабвуфер, играющий только одну ноту, мягко говоря, подойдёт не для всех стилей музыки. Фильтр сабсоник применяется для сабвуферов с фазоинвертоным оформлением. Если в закрытом объёме чрезмерный ход диффузора тормозит сжатый воздух, то в корпусах с трубой тормозить ход диффузора будет только сабсоник. Обычно этот фильтр выставляют на частоте немного (на несколько Гц) ниже настройки фазоинвертора используемого сабвуфера.

Как видим, процесс подключения и начальной настройки усилителя не такой простой, как с обычным усилителем в стереосистеме. Тем не менее, если следовать приведенным советам и инструкции к устройству, то у вас все получиться.

Источник

Самодельные кроссоверы для акустики: для чего предназначены

  • 1 Что такое кроссовер и с чем его едят

    • 1.1 Виды кроссоверов

      • 1.1.1 Пассивный кроссовер, его плюсы и минусы

      • 1.1.2 Активный кроссовер, его плюсы и минусы

      • 1.1.3 Кроссовер однополосный

      • 1.1.4 Кроссовер двухполосный

      • 1.1.5 Кроссовер трехполосный

  • 2 Самодельные кроссоверы

    • 2.1 Инструменты

    • 2.2 Пошаговая инструкция

      • 2.2.1 Схема кроссовера

      • 2.2.2 Катушка индуктивности

      • 2. 2.3 Делаем печатную плату

      • 2.2.4 Сборка

      • 2.2.5 Соединяем акустические провода

      • 2.2.6 Подключение

Самодельный кроссовер для акустики

Самодельные кроссоверы для акустики нужны для разделения частотных диапазонов динамиков. Они выравнивают эти самые диапазоны по громкости звучания.
Самодельный кроссовер для акустики изготовить не так уж и сложно, если знать некоторые секреты.

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?
Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки.
ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустики

Виды кроссоверов

Кроссоверы принято разделять на активные и пассивные, а также на однополосные, двухполосные и т.д.

Пассивный кроссовер, его плюсы и минусы

 Итак:

  • Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.

Кроссоверы акустических систем

  • Подключение пассивных кроссоверов проходит непосредственно перед динамиками. Получается таким образом, что достаточно использование всего одного усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер), что является несомненным плюсом пассивных кроссоверов.

Акустический кроссовер

  • Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
  • Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы

 Итак:

  • Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно.
    В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.

Активный кроссовер

  • Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.
Кроссовер однополосный
  • Предназначен для среза канала сабвуфера(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей).
Кроссовер двухполосный
  • Предназначен для двухполосной акустики, состоящей из твитера и мидбаса.
Кроссовер трехполосный
  • Предназначен для трехполосной акустики, состоящей из твитера, СЧ-динамика и мидбаса.

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть.
Что делать? Ответ до смешного прост – изготовить их своими руками.

Инструменты

Для начала вооружимся необходимыми инструментами:

  • Хорошим и удобным паяльником.
  • Специальным прибором, измеряющим индуктивность.
  • Клеем «Момент».
  • Хлорным железом.
  • Фольгированным стеклотекстолитом.
  • Термоусадочной трубкой.
  • Силиконовым герметиком.

Пошаговая инструкция

Начинаем процесс изготовления.

Схема кроссовера

 Итак:

  • В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков. Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
  • Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.

Схема кроссовера

Примечание. По мнению специалистов желательно отдать предпочтение фильтрам 2-ого порядка, ведь в тесном салоне авто наблюдается сильный подъем частотной характеристики на средне-высоких частотах.

  • Надо помнить, что ВЧ-динамики, которые подключаются через фильтр 1-ого порядка, сильно подчеркивают шипение, а НЧ-динамики чрезмерно выделяют яркие звуки. В итоге, складываясь вместе, получится кавардак, в котором будет много яркого и шипящего звучания.

Примечание. При этом, чем шире салон авто, тем удастся более минимизировать эти недостатки.

Катушка индуктивности

Катушки индуктивности в кроссовере

 Итак:

  • Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Совет. При изготовлении катушек рекомендуется пользоваться ферритовыми сердечниками. Это даст возможность получить меньшие габариты и вес, а также сократить расход недешевой медной проволоки. Кроме того, удастся уменьшить также активное сопротивление катушки.

  • Получившуюся индуктивность рекомендуется контролировать с помощью уникального прибора для измерения.

Совет. При наматывании проволоки крайне желательно делать виток и витку, а затем фиксировать клеем. Это даст возможность избежать проблем, с которыми часто сталкиваются новички.

Делаем печатную плату

 Итак:

  • Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
  • Чертим плату и переносим ее на лист специального материала.

Примечание. В качестве такого материала неплохо было бы выбрать фольгированный стеклотекстолит.

  • Сверлим сразу отверстия под электроды будущих деталей и проводов. Обязательно протравливаем плату. Это нужно сделать следующим образом: полуготовую плату поместить в раствор хлорного железа.
Сборка
  • Платы нашего будущего кроссовера собираем согласно схеме установки.

Кроссовер, собранный по стандартной схеме

Примечание. Катушки индуктивности и конденсаторы тщательно клеим к плате. Рекомендуется использовать хороший клей, такой как «Момент». Хорошая фиксация позволит самодельному разделителю длительное время работать безотказно в условиях вибрации и тряски.

Соединяем акустические провода

 Итак:

  • Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика. Обратить внимание нужно и на полярность.
  • Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.
Подключение

 Итак:

  • Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
  • Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Примечание. Помним, что чувствительность ВЧ-динамиков на несколько децибел превышает чувствительность динамика, воспроизводящего низкие частоты – в итоге, пищалки играют громче НЧ-динамика.

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль.
Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и видео – материалы.
Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики. Немаловажное значение имеет и материал, который используется.

  • Автор: Григорий Романчук
