Как правильно подключить магнитолу в машине своими руками

Главная » Тюнинг » Подключение магнитолы к автомобилю своими руками

Приобретая автомобиль, будущий автовладелец обращает внимание не только на техническую сторону машины, но и на акустическую систему. В современных транспортных средствах установлены мощные автомагнитолы. Если качество музыки не устраивает, необходимо поставить новую систему. Подключение магнитолы к автомобилю — процедура, которую можно сделать своими руками.

Содержание

1. Установка автомагнитолы
2. Как правильно подключить магнитолу
3. Подключение питания
4. Проверка автомобильных динамиков
5. Какие проблемы возникают при неправильном подключении автомагнитолы

Установка автомагнитолы

Принцип установки акустических систем на различных автомобилях идентичен. Нужно вынуть старое устройство, отключить от питания и подключить модерновую мультимедийную систему.

Но есть разница между устаревшими и современными моделями авто:

1. В новых транспортных средствах для подключения акустического оборудования предусмотрен специальный интерфейс ISO. Автовладельцу надо только соединить разъем в авто с соответствующим на магнитоле.
2. Старые автомобили такого интерфейса не имеют в комплектации, поэтому водителю нужно приобрести его в любом специализированном пункте продажи автомобильных товаров и самостоятельно подключить.

ISO переходник для магнитолы

Важно! Приобретая разъем ISO, нужно обратить внимание, чтобы все провода были промаркированы соответствующими надписями.

Как правильно подключить магнитолу

Различают два типа магнитол по способу монтажа:

1. Стационарные. Монтируются на конвейерной ленте завода-изготовителя, имеют оригинальную форму с индивидуальными размерами. Брендовые мультимедийные системы оснащены специальными защитными кодами.
2. Встраиваемые. Имеют съемную переднюю панель. При длительном отсутствии водитель может ее снять и забрать с собой.

При самостоятельном монтаже звукового оборудования надо учитывать следующие нюансы:

1. Для правильного подключения нужно пользоваться инструкцией. Ошибки в работе могут привести к неприятным последствиям: плохое качество звучания, короткое замыкание, возгорание.
2. Не все передние панели автомагнитол идентичны по контактам: маркировка проводки может отличаться.
3. В случае отсутствия инструкций по эксплуатации схема подключения может быть указана на верхней крышке магнитолы.

Подключение питания

Чтобы заменить и установить оборудование, используются три провода разного цвета:

1. Желтый (+12В) — основной питающий провод, который подключается через предохранитель в ЭБУ к аккумуляторной батарее. От него берет питание усилитель. Маркировка: В+, BU, BATT.
2. Красный (АСС). Отвечает за включение мультимедийного устройства от системы зажигания.
3. Черный (GND). Берет питание от «минуса» АКБ или присоединяется непосредственно на металлический кузов авто.

Схема для подключения автомагнитолы

Важно! Не исключено совместное соединение желтого и красного проводов. В таком случае автовладелец «обходит» замок зажигания, преследуя цель прослушивать любимые саундтреки, не заводя машину. Однако через пару недель эксплуатации аккумулятор авто может сесть.

Проверка автомобильных динамиков

Чтобы подсоединить динамики, нужно соблюдать правильную полярность согласно схеме, иначе звук будет низкого качества. В комплект магнитолы входят разъемы «тюльпан». Для звука высокого качества применяются специальные акустические провода.

Разъемы «тюльпан» для автомагнитолы

Внимание! Запрещается подключать провода динамиков на «массу»: поломка мультимедийного оборудования гарантирована.

Чтобы проверить правильность подсоединенных динамиков, надо включить музыку (лучше использовать CD-диск с отличным звучанием) и прислушаться к качеству звука.

Должен:

• звучать плавно, без искажений;
• быть чистым, не «трещать»;
• прослушиваться изо всех колонок.

Если сесть в середине салона, звучание должно напоминать стереоэффект. Каждый сигнал в этом случае дополняет друг друга.

Какие проблемы возникают при неправильном подключении автомагнитолы

К чему может привести неграмотный монтаж мультимедийного оборудования:

• при продолжительной остановке и непрерывной работе магнитолы аккумулятор автомобиля не даст должной зарядки для запуска двигателя;
• работа звукового устройства на высоких частотах (громкой музыке) может привести к постепенному выходу из строя динамиков;
• при повороте ключа зажигания в положение «Выкл» сбросятся настройки автомагнитолы.

Поменять старое и установить новое музыкальное оборудование в автомобиль не составляет большого труда. Главное, соблюдать правильность схемы подключения магнитолы и требования по инструкции.

1

Понравилась статья? Поделиться с друзьями

Как подключить магнитолу в машине: схема подключения, как подсоединить провода и запитать от сети » Авто центр ру

Многие автовладельцы, в частности, поклонники качественного звука, меняют штатные аудиосистемы на более эффективные и качественные автомагнитолы. Это связано с более высокой функциональностью магнитол, которые сегодня предлагает потребителям рынок автомобильной электроники. Как подключить магнитолу в машине и какие нюансы при этом следует учитывать — подробнее читайте ниже.

[ Скрыть]

Разъемы и их маркировка

При покупке новой магнитолы во многих в комплекте идет переходник под евроразъем.

Перед тем, как подключить магнитолу в машине в домашних условиях, необходимо разобраться с разъемами, а также цветами проводов. Нужно понимать, что вы будете работать с 12-вольтовой сетью, а не 220, если подсоединение электрических элементов будет неправильное, это повлияет на качество звука в целом. Если вы не знаете, как сделать линейный выход, какие используются шлейфы для автомагнитол, то для начала разберем теорию. На сегодняшний день большинство аудиосистем оснащаются двумя стандартными разъемами ISO, каждый из штекеров — восьмиконтактный.

Один из этих штекеров предназначен для потребления тока в амперах, соответственно, к нему подключается силовой выход А. Второй штекер В используется для подключения динамиков, как правило, к нему подключаются черные провода. Сколько ампер потребляет так или иная система — зависит от самой автомагнитолы, этот параметр должен быть указан на упаковке. В зависимости от конструктивных особенностей транспортного средства, машина может быть оснащена другими типами разъемов.

Но в большинстве случаев такие компоненты отмечаются по одному принципу, так что для решения проблемы можно использовать один из вариантов:

1. Более варварский способ — попросту отрезать имеющийся штекер, а затем подсоединить к нему проводку от аудиосистемы. Для подключения проводов будете использовать изоленту. Но нужно учитывать, что такой способ менее практичный.
2. Лучше всего будет приобрести специальный переходник, в таком случае вам нужно будет просто установить его на участке цепи между питанием с автомобиля и выходом магнитолы. Купить такой девайс можно в любом магазине с автозвуком.

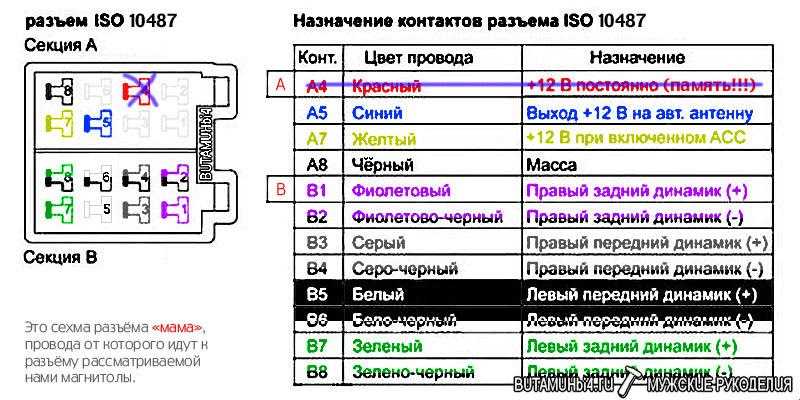

Что касается непосредственно разъемов, то штекер А представляет собой выход, который потребляет ток в амперах и использующийся для организации питания и установки антенны.

Несмотря на то, что данный выход оснащается восемью контактами, по факту функционируют в нем только четыре:

1. А4. Отвечает непосредственно за питанием памяти аудиосистемы током в амперах. В этой памяти хранятся все необходимые данные о настройках устройства. Если выход будет отключен, автомагнитола сбросит конфигурацию до заводских настроек. К этому контакту подключается красный провод, который соединяется с аккумулятором.
2. А5. Данный контакт подключается к антенному адаптеру, к нему подведен синий провод. По этому проводу также предается линейный ток, причем если его значение будет выше положенного, это может привести к поломке усилительных каскадов. Соответственно, это может отразиться и на функциональности аудиосистемы в целом.
3. А7. К этому контакту подключается желтый провод, он используется для обеспечения питания аудиосистемы. То есть именно через этот выход питается магнитола. Как правило, данный контакт идет на замок зажигания, его цепь защищается предохранительным устройством.
   Обратите внимание — если подключение магнитолы будет выполнено неверно, это может привести к ускоренному разряду автомобильного аккумулятора.
   При необходимости питание можно организовать через тумблер, в обход замка зажигания. Но этот вариант не особо подходит, поскольку для каждой активации и отключения аудиосистемы автовладельцу придется активировать и отключать тумблер. Основной недостаток такого способа — есть вероятность того, что водитель забудет отключить тумблер, соответственно, это приведет к разряду АКБ.
4. А8. Этот контакт используется для соединения автомобильной магнитолы с массой авто, то есть его кузовом. К контакту подводится черный кабель. От массы также зависит многое, поэтому для подключения необходимо убедиться в том, что она надежно зафиксирована на кузове.

Что касается штекера В, то он используется для подключения периферийных девайсов, в частности, динамиков. Поскольку большинство автомобильных магнитол, которые сегодня имеются в продаже, рассчитаны на подключение к системе четырех колонок, разъем оснащен 8 контактам. К примеру, контакты В1 и В1 соединяются с задним правым динамиков, причем первый — это положительный контакт, а второй — отрицательный.

Фотогалерея «Схемы подключения»

1. Стандартная схема для подключения аудиосистемы

2. Схема подключения сабвуфера в автомобиле

3. Схема расположения магнитолы, динамиков, саба и усилителя в авто

Возможные расширения

Схема подключения автомагнитолы должна идти в комплекте к аудиосистеме, но одной только схемы недостаточно для правильной установки девайса. Также нужно учитывать и возможные расширения, позволяющие обеспечить дополнительные функции аудиосистемы.

Расширения могут быть разными:

1. Mute. Эта функция используется для мгновенного отключения звука, как правило, когда водителю нужно поговорить по телефону. Если к аудиосистеме будет подключено и мобильное устройство, магнитола сама включит эту функцию, когда зафиксирует входящий вызов на телефон.
2. Ant. Это расширение будет полезно для тех автомобилей, которые оборудованы выдвижным антенным адаптером. Соответственно, если надо будет включить или отключить антенну, водителю нужно будет только дать соответствующую команду.
3. Illumination. Довольно полезное расширение, позволяющие автоматически снизить яркость дисплея во время езды и восстановить ее при остановке двигателя. Эта функция способствует более безопасному движению, чтобы во время езды водитель не отвлекался на экран.
4. Еще одно полезное расширение — Remote — позволяет подключить к магнитоле усилитель, благодаря которому можно обеспечить более качественное звучание. Данное расширение будет более актуальным для крупногабаритных транспортных средств, практика показала, что в маленьких авто оно бесполезно (автор видео — Сергей Рыбкин).

Питание

Питание магнитолы может быть организовано двумя способами. Возможно подключение магнитолы через замок зажигания или напрямую к аккумулятору. В качестве питания используются два провода, причем на каждом из них есть специальная вставка, позволяющая защитить акустику. Если вы решили подключить магнитолу через замок зажигания, а в процессе работы в устройстве возникли неполадки, то скорей всего, проблему позволит решить монтаж дополнительного конденсатора. Используя конденсатор, вы сможете стабилизировать питание головного устройства.

Монтаж автомагнитолы

Итак, как подключить автомагнитолу своими руками? Разумеется, в первую очередь должна быть изучена схема подключения магнитолы, без этого никуда. Аудиосистема может иметь определенные особенности, которые обычно отмечаются на схеме. Кроме того, в комплекте может идти инструкция по установке. Прежде чем приступить к выполнению задачи, необходимо удостовериться в том, что в наличии есть все компоненты и крепления, необходимые для правильной установки (автор видео — канал Автоэлектрика ВЧ).

Как правильно подключить магнитолу:

1. Сначала необходимо подготовить место установки. Аудиосистема монтируется в специально отведенное место в центральной консоли. Исключением в данном случае являются старые автомобили, в которых такое место не предусмотрено, к примеру, ЗАЗ или ВАЗ-2101. Если места для монтажа аудиосистемы нет, то установить девайс можно в бардачке.
2. Если у вас уже установлена магнитола, то ее нужно будет извлечь для монтажа новой аудиосистемы. Для снятия воспользуйтесь специальными ключами, выполненными в виде металлических пластин, если их у вас нет, можно использовать отвертку.
3. Приложите новую автомагнитолу к посадочному месту, но пока не фиксируйте ее. Убедитесь в том, что после монтажа не останутся большие зазоры между устройством и центральной консолью. Через эти щели может проникать пыль, которая ничем хорошим для аудиосистемы не обернется, также из-за них могут появляться вибрации.
4. Далее, подключите все необходимые штекеры — разъемы, а также провода питания и антенны. Подключение осуществляется в соответствии со схемой, но в целом в этом нет ничего сложного. Затем включите устройство и проверьте его работоспособность — качество звука, все функции и т.д.
5. Если все работает нормально, то установите аудиосистему в посадочное место, надежно зафиксируйте ее. В конце установите рамку.

Видео «Инструкция по подключению аудиосистемы»

Как правильно подключить аудиосистему своими руками — смотрите в ролике ниже (автор видео — канал Pavel Cherepnin).

Как подключить проводку вашей новой автомобильной магнитолы

Поедание шоссе с ясностью и громкостью.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. Это помогло мне узнать, что действительно важно для наших клиентов. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой и электроникой, которую мы используем для ее прослушивания. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать звуковые системы в их квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

Я люблю играть в ролевые игры, настольные игры (по последним подсчетам в нашем доме было около 200 настольных и карточных игр), проводить время с семьей и смотреть фильмы ужасов, когда их нет рядом.

Подробнее о Роберте

• Работал в компании Crutchfield в 1999 г.
• Присоединился к команде авторов Crutchfield в 2001 г.0016
• Получил сертификат MECP (Mobile Electronics Certified Professional)
• Автор десятков статей о Кратчфилде и сотен презентаций автомобильной аудиосистемы
• Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
• Опытный фрилансер писатель и редактор, специализирующийся в основном на настольных играх

Еще от Роберта Ференси-Виарса

Автомобильные стереосистемы с одним и двумя разъемами DIN

Как собрать корпус сабвуфера

Что означают классы водонепроницаемости IP?

Видео: Устройство для установки автомобильной стереосистемы со скидкой

Практическое занятие с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Первым шагом к установке новой автомобильной стереосистемы является подключение жгута проводов стереосистемы к переходнику, который будет подключаться в вашу машину. Создание долговечных и надежных проводных соединений имеет первостепенное значение. Используя один или несколько методов, показанных ниже, вы можете быть уверены, что ваши соединения прослужат долгие годы и что ваша новая автомобильная стереосистема будет работать должным образом.

Как соединить два провода

В большинстве случаев вам потребуется соединить концы двух проводов вместе. Примерно в десяток раз. Ниже приведены способы, которые мы считаем лучшими для этого. Используйте метод, который лучше всего подходит для вас.

Пайка двух проводов

Пайка обеспечивает наиболее надежное соединение. Термоусадочная трубка защищает и изолирует это соединение. Задача всегда начинается со съемника для снятия изоляции с концов проводов.

Использование коннекторов Posi-Products

Коннекторы Posi-Products™ легко крепятся и надежно фиксируются. Это наш любимый метод из-за качества соединителей и простоты техники.

Обжим проводов

Обжим позволяет получить достаточно прочное соединение. Вам понадобится обжимной инструмент и обжимные колпачки. Единственным потенциальным недостатком является то, что если колпачки не закручены достаточно плотно, они могут расшататься. Подергайте их хорошенько, прежде чем устанавливать эту стереосистему!

---

Как подключиться к существующим проводам

Иногда вам нужно подключить новый провод к середине существующего провода. Это называется «подцепить» провод, и есть несколько разных способов сделать это безопасно и надежно. Вот наши три предпочтительных метода. Ваша ситуация поможет определить лучший способ сделать это.

Врезка с помощью соединителей Posi-Tap

Так же, как и соединители для проводов, соединители Posi-Tap легко использовать для надежного врезки в другой провод.

Врезка с помощью пайки

Пайка — это старый способ выполнить работу, и вот хитрость правильной пайки врезного соединения.

Т-образное соединение (без пайки)

Т-образное соединение, также называемое «механическим» соединением, представляет собой способ создания прочного соединения с использованием только самих проводов. Иногда это единственный способ выполнить работу. Это также хороший вариант попрактиковаться на верстаке.

---

Позвольте нам сделать это за вас — Crutchfield ReadyHarness

Для большинства автомобилей мы предлагаем услугу Crutchfield ReadyHarness™. Мы возьмем жгут проводов от вашей новой стереосистемы и жгут проводов адаптера для вашего автомобиля и профессионально соединим их перед отправкой вашей новой стереосистемы. Мы сообщим вам, доступна ли эта услуга для вашего автомобиля, когда вы сообщите нам, на каком автомобиле вы ездите, и выберете новую стереосистему.

Между тем, вы можете узнать больше об этом процессе в нашей статье ReadyHarness. Имейте в виду, что вам, возможно, все же придется подключиться к паре проводов в вашей машине — мы не можем сделать это заранее.

Установите как профессионал

Столкновение с этими двумя пучками проводов может быть пугающим, особенно если это ваша первая установка. Но задача на самом деле не так уж сложна, если вы не торопитесь и аккуратно подключаетесь, по одному проводу за раз. Прежде чем вы это узнаете, ваша новая стереосистема будет установлена ​​и готова к работе.

Если вы столкнулись с проблемой или застряли — и если вы приобрели свое оборудование в Crutchfield — позвоните нам, и наша служба технической поддержки поможет вам решить эту проблему.

Где найти схему подключения автомобильного радиоприемника Delco, модель № 16205015?

5

5 ответов

Натаниэль Хобби ответил

Существуют сотни моделей автомобильных радиоприемников Delco, поэтому следует предположить, что будет множество веб-сайтов, предлагающих эти схемы! Было трудно найти именно эту модель, но кажется, что из всех найденных веб-сайтов с диаграммами есть только одна общая модель, что не может быть так. Кажется, что схему подключения нельзя найти, просто набрав код, но для поиска правильной схемы необходимо предоставить более подробную информацию. Ниже приведены списки веб-сайтов, начиная от технических специалистов по автомобильным радиоприемникам и заканчивая пошаговыми руководствами по установке автомобильных радиоприемников. Надеюсь, это окажется полезным!

Этот веб-сайт специализируется на моделях радиостанций Delco и имеет раздел «Спросите экспертов». Тем не менее, это стоит 15 долларов, но, по крайней мере, на вопрос будет дан ответ. Если нет, у них есть много схем подключения, которые нужно просмотреть, но большинство использует модель, а не код для нее. www.mobileinformationlabs.com/Wiring%20Diagrams%20Directer.h

Этот бесплатный веб-сайт поможет вам связаться со специалистами по автомобильным радиоприемникам Delco, которые ответят на ваш вопрос: carstereoremval.com/htm/WireCodes.htm

Этот веб-сайт содержит пошаговые инструкции по установке автомобильных радиоприемников: www.mobileinformationlabs.com/Sample-Aftermarket%20-Radio-fo

На этом веб-сайте представлено множество вариантов работы с автомобилями, в том числе автомобильные радиоприемники, специализирующиеся на товарах Delco: http://www. delcoelectronics.com

На этом веб-сайте представлено множество вариантов автомобильных радиоприемников www.justradios. com/oldcarschematics.htm, и если у них нет того, что вы ищете, напишите этим людям [email protected]

. довольно старый. Магазин, в котором вы приобрели радиостанцию, может по-прежнему поддерживать связь с поставщиками, у которых она изначально была приобретена. Затем вы можете связаться с поставщиками, но это далеко не так!

поблагодарил автора.

брякнул это.

Аноним ответил

Я обратился в Mobile Information Labs, оплатил и не получил полной информации

поблагодарил автора.

брякнул это.

Анонимный ответил

Так же кто-то сделал бы хорошо, чтобы сделать веб-сайт с этой информацией….. поиск уже кажется тупиковым….Я лично знаю 5 или 6 человек, которые занимаются установкой стереосистем Delco все глупы без жгута проводов за 150 долларов, который не позволит работать onstar и громкости рулевого управления . ….. моя цель для проводного адаптера — закрепить delco в багажнике для управления безопасностью / громкостью колеса и OnStar система, в основном перенося жгут проводов в багажник и устанавливая стандартные настройки для стерео, затем подключая мое новое головное устройство, чтобы я мог воспроизводить свои mp3 и компакт-диски …. поскольку delco продолжает выдавать ошибки чтения диска на совершенно новых компакт-дисках. .и нет Bluetooth, подключения MP3 или чего-то еще в этом отношении.

поблагодарил автора.

брякнул это.

Стью Джейкобсон ответил

Попробуйте здесь:
www.autoradioschematics.com/ Нашел две схемы автомобильных радиоприемников, которые я искал. Есть еще Делко.

поблагодарил автора.

брякнул это.

Фархан Хан ответил

Есть много способов найти схему подключения, поэтому вы можете проверить этот веб-сайт, чтобы получить автомобильное радио delco.
