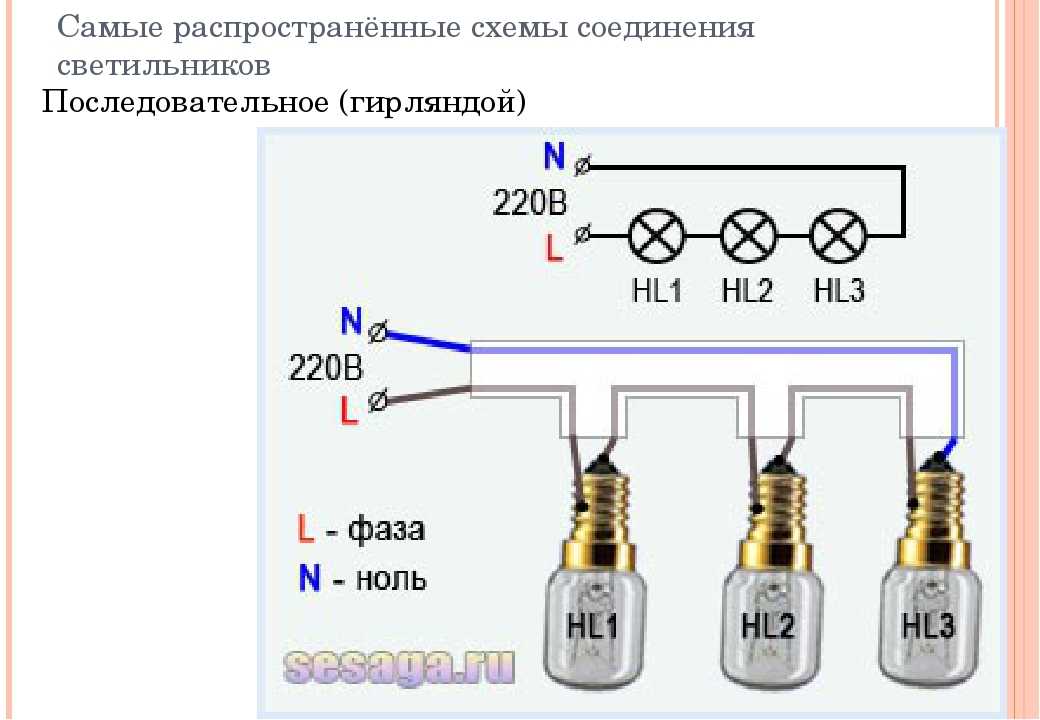

Как соединить лампочку с выключателем схема: Как подключить лампочку к выключателю, схемы на 1,2,3,4,5 лампочек

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно происходит на завершающей стадии ремонта. Провести работы можно даже без помощи мастера. Но для этого необходимо иметь под рукой необходимый набор инструментов и заранее подобрать подходящий по типу выключатель.

Прежде чем его подключить, нужно установить уровень, на котором он будет располагаться. Жестких нормативов для частного строительства не существует. Для большего удобства стоит ориентироваться на рост членов семьи — обычно вполне достаточно 1,5 метров от уровня пола, чтобы выключателем было удобно пользоваться всем.

В подключении своими руками наиболее прост одноклавишный выключатель. Но даже при его монтаже следует помнить обо всех правилах и следовать схеме подключения выключателя к лампочке.

Схема подключения выключателя и самостоятельный монтаж

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Она достаточно проста и выглядит следующим образом:

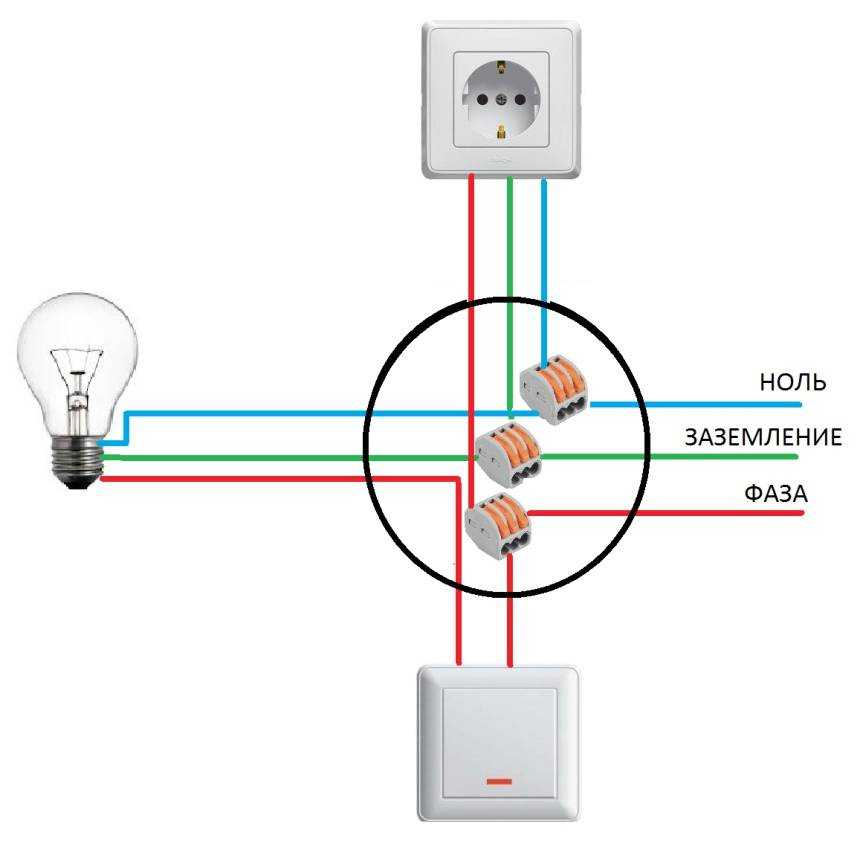

Схема подключения выключателя с одной клавишей

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода — ноль и фаза. Хотя здесь тоже нет никаких жёстких стандартов: разводка проводов может выполняться в стенах, по полу или по потолку.

От выключателя в коробку обязательно подсоединяют фазу, которую выключатель будет разрывать и соединять. Ноль сразу напрямую соединяют с любым из контактов питания лампы, а второй провод, идущий от лампочки, подключают к выходу выключателя. Все коммутации производятся внутри распределительной коробки.

Получается такая принципиальная схема: ноль перенаправляется сразу на лампу, а фаза обязательно проходит через выключатель, который гальванически отсоединяет фазу или обратно подключает её к потребителю.

Если с помощью выключателя вместо фазы разрывать нулевой провод, то при замене лампочки патрон всегда будет под напряжением (один из его контактов, к которому подведена фаза), что чревато поражением током.

Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора.

После определения проводов и выполнения коммутации в распределительной коробке необходимо правильно подключить выключатель в подрозетнике. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Старые и новые подрозетники имеют разную диагональ — у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае могут понадобиться дополнительные монтажные и демонтажные работы для переоборудования посадочного места выключателя.

Для подключения лампочки к выключателю понадобятся сам выключатель, электропровод, распределительные коробки и подрозетник. Из инструментов пригодятся электроиндикаторная отвертка, кусачки и плоскогубцы, перфоратор, крепежный элемент. Также стоит запастись изолентой.

Схема подключения выключателя внутри своей посадочной коробки максимально проста: один провод подводит фазу к выключателю (вход), второй — пропускает фазу к лампочке (выход). Схема входов и выходов обычно изображается на задней части корпуса выключателя или приводится в документации к нему. Наиболее частое исполнение — «вход снизу».

Итак, сначала нужно подготовить места установки и коммутации. Если сеть уже давно эксплуатируется, то монтаж распределительной коробки может не потребоваться, достаточно будет только озаботиться оборудованием установочной коробки для выключателя.

При внутренней проводке для оборудования посадочных мест используются перфораторы и специальные насадки — коронки по бетону с диаметром, соответствующим диаметру установочной коробки.

Если выключатель наружный, то тип крепления будет зависеть от основания. Например, для деревянных поверхностей достаточно будет использования простых шурупов по дереву, для бетона и кирпича нужны классические дюбели, для гипсокартона — дюбели-молли, дли газосиликата — специальные винтовые дюбели и т. п.

Этап прокладки кабелей тоже может быть сопряжён с обилием пыли и грязи. При внутреннем монтаже можно использовать гофру или специальный тип кабеля с усиленной изоляцией (ВВГнг). Наружная прокладка, особенно, если основание деревянное, выполняется с подъёмом на декоративные опоры или с задействованием кабель-канала.

Когда кабели и распределительные коробки установлены и закреплены, можно переходить непосредственно к этапу подключения (сборки). Для этого выключатель разбирается. Снимаются клавиши и декоративные накладки, раскручиваются крепёжные винты, убираются этикетки и другие лишние элементы.

При необходимости укорачиваются провода, оголяются жилы (с помощью ножа или специального инструмента для зачистки). Провода заводятся в посадочные места сердцевины (основного блока) выключателя и фиксируются с помощью специальных затяжных винтов.

На этом этапе, пока выключатель ещё не собран окончательно, можно провести тестирование работоспособности устройства. Включите питание в сети и проверьте работу нажатием клавиш выключателя, убедитесь, что всё работает как надо. Снова выключите питание в сети и проведите окончательную сборку.

Для этого блок выключателя вставляется в установочную коробку и крепится с помощью шурупов к корпусу монтажной коробки. Пока шурупы не нужно затягивать до конца. Сначала правильно спозиционируйте блок выключателя, например, с использованием уровня.

Когда всё готово, затяните (раскройте) распорки внутри монтажной коробки. Для этого нужно закрутить специальные винты в корпусе выключателя. Распорки обеспечат максимальную фиксацию и устойчивость конструкции к механическим нагрузкам. Теперь можно до конца затянуть шурупы монтажной коробки, установить декоративные накладки и клавиши.

Обратите внимание, выключатели для наружного монтажа не имеют распорок, поэтому этот шаг можно пропустить.

Корпус просто прикручивается к основанию и всё. В последующем достаточно защёлкнуть или прикрутить декоративный кожух и установить на место клавиши.

Внутри распределительных коробок можно выполнять скрутку проводов, но в этом случае обязательно нужно изолировать места скруток с помощью изоленты или термоусадочных трубок.

Наиболее простой и практичный вариант для новичков — использование клеммных колодок. Для этого:

• Жилы очищаются на небольшом участке, строго соответствующем для монтажа в колодку.
• Вставляются в колодку и зажимаются (с помощью специального рычага или автоматических пружин).

Классическая лампа подключается один к одному — два контакта, две жилы кабеля. Полярность значения не имеет. Более сложные конфигурации могут быть у люстр. В этому случае лучше всего обратиться к их сопроводительной документации и схемам монтажа/подключения.

Всё это относилось к одноклавишным выключателям.

Как подключить двух- и более клавишные выключатели

Порядок работы с двух- и более клавишными выключателями будет немного отличаться. Схема подключения лампочки к двухклавишному выключателю:

Схема подключения двухклавишного выключателя

Здесь нужно обратить внимание на то, что в распределительную коробку по-прежнему входит два основных провода — фаза и ноль. Но на выходе нужно запитать гораздо больше самостоятельных потребителей (лампочек) — по количеству клавиш. Итак, ноль точно также, как и в случае с одноклавишным выключателем в распределительной коробке напрямую соединяется с одним из контактов лампочек. Если ламп две, то к нулю должно быть подключено два контакта, если три — то три, и т.д., чтобы ноль шёл на каждую. Фаза опять же пускается на выключатель, но на этот раз в распределительную коробку возвращается не один провод, а два и более (по количеству клавиш), каждый из которых — это фаза для своей лампы/линии.

Выходы выключателя нужно соединить со вторыми контактами ламп, каждую со своим.

Очень часто после монтажа двухклавишного выключателя можно столкнуться с ситуацией, когда свет загорается последовательно, после нажатия клавиш по порядку — от первой ко второй или наоборот, но если нарушить порядок, например, начать с нажатия второй, то свет не горит. Это проблема правильной коммутации контактов выключателя в своей монтажной коробке. Она легко исправляется.

Для этого нужно отключить питание в сети, снять выключатель, найти отвёртку с индикатором фазы, включить питание в сети обратно, поочерёдно касаясь индикатором найти входящую фазу (только при касании её индикатор будет гореть, руками браться за провода нельзя ни в коем случае, они под напряжением), затем выключить питание в сети и смонтировать выключатель по схеме, включить обратно питание сети и проверить работу выключателя.

Правильное подключение — это когда на вход выключателя подаётся фаза, а к его выходам подключаются лампы. Обычно на схеме, которая изображена на задней части выключателя, общий контакт — это вход (IN), а одиночные — это выходы (OUT). Если подключение выполнено по схеме, то каждая лампа будет гореть при нажатии своего выключателя/клавиши, без соблюдения какой-либо последовательности.

Общим для всех работ будет оставаться необходимость соблюдения техники безопасности. Обязательно используется средства индивидуальной защиты (резиновые перчатки, индикаторы тока, плоскогубцы и отвёртки с диэлектрическими ручками и т.п.). Все работы с оголёнными проводами нужно производить только при отключённом питании. Поражение электрическим током может стать смертельным.

Все работы по ремонту или замене электропроводки нужно проводить, обесточив помещение и следуя схемам подключения. А еще надежнее и безопаснее будет доверить процесс профессионалам. Это убережет от возможных травм и поможет избежать ошибок, которые могут привести к пожару.

Подключение выключателя кажется несложным, если под рукой есть правильная схема, все необходимые инструменты и материалы. Но на деле оказывается, что такая работа отнимает много времени и сил у новичков, а результат оказывается не всегда предсказуемым.

Порядок действий

Как подключить лампочку через выключатель

При составлении проекта электрооборудования квартиры или частного дома особое внимание уделяется расположению выключателей и приборов освещения. При этом, для многих хозяев жилья вопрос, как подключить лампочку через выключатель представляет определенную сложность в связи с отсутствием теоретических знаний и практического опыта. Данная проблема требует серьезного подхода, поскольку неправильное соединение проводников приведет к тому, что система освещения просто не будет работать.

Содержание

Подготовка к монтажу

Перед подключением лампочки через выключатель по выбранной схеме, следует заранее отметить на местах все точки подключения элементов цепи. Разметка наносится в соответствии со схемой электрики, разработанной на стадии проектирования. Данную процедуру нужно выполнять внимательно, чтобы в дальнейшем не пришлось переделывать готовую электропроводку с выключателем.

Еще до начала работ следует позаботиться об электробезопасности. Для этого придется обесточить помещение, где будет проводиться монтаж, а при отсутствии отдельного автомата – отключить от питания всю квартиру. В этом случае отключается общий автоматический выключатель. Во избежание случайного включения автомата посторонними лицами, на щитке необходимо повесить специальный предупреждающий знак с надписью: «Не включать!». Это особенно актуально, если он расположен на лестничной площадке и находится в свободном доступе. Отсутствие напряжения рекомендуется дополнительно проверить индикаторной отверткой.

В самом простом варианте провода подводятся к распределительной коробке, а уже из нее отходят к соответствующим выключателям и лампочкам. Далее схема предполагает подключение нулевого провода светильника к нулю общей сети. Фазный провод соединяется от лампочки со входом выключателя, а на выходе идет к общей фазе сети. При включении или выключении коммутирующего устройства, электрический ток, соответственно поступает или не поступает к светильнику.

Инструменты и материалы

Практическая реализация задачи, как правильно подключить выключатель, потребует определенного инструмента и материалов. Например, для соединения проводов внутри распределительной коробки могут быть использованы пружинные зажимы или клеммные колодки.

Полный перечень включает в себя следующие наименования:

• Выключатели. Обычно используются одно- или двухклавишные, или имеющие три клавиши, подключаемые по собственным схемам к одной или к двум лампочкам.
• Кабели и провода. Выбираются в соответствии с проектом, исходя из технических характеристик будущей сети, идущей от коробки.
• Распределительные коробки. Лучше всего воспользоваться пластиковыми изделиями, устойчивыми к возгоранию и обладающими высокими диэлектрическими свойствами. Вместо них подключиться можно и от розетки.
• Индикаторная отвертка. Определяет наличие или отсутствие напряжения до и после монтажа. Можно воспользоваться тестером, если он есть в наличии.
• Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводов между собой.
• Изоляционные материалы, крепежные элементы и детали.
• Ударная дрель или перфоратор. Необходимы при устройстве скрытой проводки.

Провода и распределительные коробки

Некоторые элементы из вышеперечисленного списка следует рассмотреть более подробно. В первую очередь к ним относятся различные типы электропроводки и распределительных коробок.

Чаще всего для устройства домашних систем освещения используется кабель ВВГнг с медными цельными жилами, которых может быть две или три. Его сечение составляет 1,5 мм², а изоляция выполнена из негорючих материалов в различной цветовой гамме. Нулевая жила окрашена в синий цвет, заземляющий проводник – в желто-зеленый, фазный – в другие цвета. При выполнении монтажа трёх жил они должны быть соединенными между собой соответствующим образом. В дальнейшем эксплуатация и обслуживание такой проводки будет значительно проще и безопаснее.

В старых домах, где до сих пор используется схема проводки с алюминиевыми жилами, все дополнительные участки прокладываются с помощью аналогичного провода АППВ-1,5. Можно воспользоваться кабелями с медными жилами, однако в этом случае вместо обычных скруток потребуются клеммные соединения. Таким образом, предотвращается окисление в местах контактов меди и алюминия при подключении одно- или двухкнопочного устройства.

Распределительные коробки играют важную роль во всей домашней сети. Провода и кабели вначале собираются в так называемые монтажные узлы, а не отходят напрямую к электроприборам. Они помещаются в пустое пространство коробки и связываются здесь по установленной схеме. Отсюда или от розетки провода идут по своим местам. Соединения осуществляются с помощью скруток, укрепляемых с помощью сварки или пайки. Скрутки проводов могут быть дополнительно защищены специальными изолирующими зажимами, при использовании которых изолента уже не требуется.

Зачистка, скрутки, изоляция

При прокладке линий работа с кабелями и проводами отнимает большое количество времени, поскольку их требуется предварительно зачистить, затем скрутить и заизолировать.

Для того чтобы частично снять внешнюю изоляцию потребуется острый нож, свободно прорезающий защитное покрытие кабеля. Вначале оболочка разрезается по длине на расстояние 3-4 см от конца. Далее одной рукой нужно взяться за освобожденную проводку, а другой – за надрезанную изоляцию и потянуть ее. Надорванное покрытие нужно вывернуть наизнанку, и аккуратно обрезать по кругу, не повреждая два или три проводника.

Надрыв нужно грамотно выполнить на такую глубину, чтобы кончики жил имели максимальную длину, достаточную для укладки внутри распределительной или установочной коробки. Такой запас необходим, когда в дальнейшем будут подрезаться подгоревшие контакты и длина провода уменьшится.

Для зачистки жил рекомендуется использовать стриппер или в крайнем случае бокорезы с прорезями. При отсутствии такого инструмента можно вновь воспользоваться ножом. Изоляцию нужно подрезать и снимать аккуратно, чтобы не повредить металлическую жилу, которая в дальнейшем непременно сломается. Длина очистки зависит от способа подключения. Для винтовых зажимов электроприборов достаточно всего лишь 0,5-1 см. На скрутки с проводами осветительного прибора необходимо уже 2-3 см. Соединение в распределительной коробке потребует от 3 до 5 см, чтобы обеспечить хорошую площадь контакта.

В самом начале скрутки два или три проводника укладываются в виде буквы Х непосредственно возле обреза изоляции. Далее жилы зажимаются и перекручиваются сначала пальцами, а потом плоскогубцами. Точно так же можно соединить 3 и более проводников. Слишком длинное соединение складывается пополам, поджимается пассатижами и изолируется. Изолента заходит на заводское покрытие на расстояние ее ширины, после этого наматывается на оголенные части проводников. Торец также закрывается изолентой, после чего вторично проходит по скрутке и заканчивается на изоляции жил.

Выбор и установка выключателя

Независимо от типа, каждый выключатель оборудован элементами, с помощью которых происходит включение и выключение подачи напряжения в цепи. Конструкция выключателя подбирается для каждого конкретного случая, с учетом его назначения, силы тока и количества задействованных цепей. Основным параметром является допустимая мощность, однако следует учитывать и величину номинального напряжения, которая позволяет без проблем подключить выключатель света.

По конструкции и принципу работы выключатели бывают одно-, двух- или трехклавишными, рассчитанными на одну или несколько цепей. Они могут быть проходными и автоматическими, перекидными, кнопочными или поворотными. Современный широкий ассортимент позволяет выбрать устройство под любые условия эксплуатации. Например, для особых условий предусмотрены выключатели, защищенные от действия пыли и влаги. Некоторые конструкции оборудованы антивандальной защитой и помещаются в корпусах из ударопрочного пластика.

Для проводки открытого или закрытого типа также используются различные типы выключателей. Во всех случаях нужно проверять работу клавиш, движение которых должно быть плавным и свободным. В некоторых случаях схема позволяет совместить выключатель и розетку.

Монтаж начинается с установки подрозетника, помещаемое в отверстие, прорезанное специальной фрезой. В подрозетник заводятся провода, после чего они подключаются к выключателям. Далее прибор вставляется в гнездо и фиксируется.

Лампы для домашних светильников

Следует коротко остановится на лампочках. Первое место до сих пор занимают традиционные лампы накаливания. Они выпускаются в широком ассортименте, разные по мощности, формам и размерам. Благодаря своим качествам, они могут использоваться в любых осветительных приборах. Высокий спрос обусловлен также низкой стоимостью, которая для многих людей имеет решающее значение при выборе.

Следующее место принадлежит компактным люминесцентным лампам, относящимся к категории энергосберегающих. Они значительно меньше потребляют электроэнергию по сравнению с лампами накаливания при одинаковой величине светового потока. Эти лампы выпускаются со стандартными цоколями и устанавливаются во все обычные патроны. Помимо высокой светоотдачи подключаемых ламп, они отличаются высоким сроком эксплуатации, доходящим до нескольких тысяч часов.

В настоящее время из всех вариантов наиболее эффективными по всем позициям считаются светодиодные лампы. Их технические характеристики заметно превосходят все известные аналоги. Использование в конструкции светодиодов делает эти лампы более дорогими, по сравнению с другими источниками света, однако, благодаря быстрой окупаемости, они становятся все более популярными.

Подключение через одноклавишный выключатель

Данная схема является наиболее простой, поскольку она рассчитана на одну лампочку и один выключатель с одной клавишей. Этот вид считается основным, от которого произошли другие, более сложные схемы.

Принцип работы такого подключения очень простой. Фаза и ноль от источника напряжения через распределительную коробку подводится к лампочке. Далее в разрыв фазного провода устанавливается выключатель прерывающий или подающий напряжение. Каждый из них оборудован двумя выводами – входом и выходом, причем в некоторых конструкциях выходом может быть более одного.

Распределительную коробку желательно установить максимально близко к переключателю и обеспечить к ней свободный доступ. После этого определяются места установки выключатели и прибора освещения. Проводка, идущая от распределительного щитка, заводится в распределительную коробку, откуда она идет уже непосредственно к выключателю и светильнику.

Также провода могут идти от розетки. Все соединения выполняются двухжильным проводом, фазные и нулевые жилы соединяются между собой по схеме во всех местах. Перед тем как подсоединить, их нужно проверить индикаторной отверткой, чтобы не перепутать.

Соединение лампы с двухклавишным выключателем

Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.

До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.

Выключатель света не работает? Вот как это устранить

Выключатель света не работает?

Если у вас не работает выключатель освещения, это обычно происходит из-за отсутствия питания в цепи освещения.

Итак, первое, что нужно проверить, это выключатель в электрощите вашего дома.

Если это не так, у вас есть другие проблемы.

Это может быть неисправность выключателя света, проблема с подключением лампочки, отсоединение проводов в цепи или неисправность светильника.

Хотя профессионал, безусловно, может решить проблему за вас, вы можете отремонтировать или заменить ее самостоятельно, методом проб и ошибок.

🛑 ВНИМАНИЕ! Работа с электричеством может быть чрезвычайно опасна. Если в какой-то момент вы почувствуете дискомфорт при устранении неполадок с электричеством, обратитесь к местному электрику.

Однако большинство решений вполне осуществимы для среднего мастера.

Если вы заметили проблемы с выключателем света, воспользуйтесь этими советами по устранению неполадок.

⭐

Сработал автоматический выключатель

Автоматические выключатели в вашем доме защищают вас от опасных проблем с электричеством .

Иногда сработавший автоматический выключатель является случайностью, но в других случаях причиной могут быть такие проблемы, как неисправные выключатели, неисправные электрические розетки и короткие замыкания.

Таким образом, решение требует небольшого устранения неполадок , но любой, кто хочет немного заняться своими руками, может справиться с этим самостоятельно.

✅

Переключите выключатель, затем устраните неполадки

Сначала  переведите автоматический выключатель обратно в положение «ВКЛ.» .

Затем снова попробуйте неисправный коммутатор. Если загорится свет, вы свободны от дома, но если автоматический выключатель снова сработает, вы, возможно, еще не вышли из леса.

Если прерыватель продолжает срабатывать , это может быть связано с плохой проводкой, неисправным переключателем или контактом проводов под напряжением с нейтральным проводом.

Если вы изолируете ослабленную проводку от самого выключателя, вы сможете починить ее, отключив питание, удалив выключатель плохого освещения и проверив каждый провод и клеммный винт.

Если выключатель не работает даже после того, как вы это сделаете, вам может понадобиться новый выключатель света .

Однако, если у вас есть под рукой мультиметр, вы можете окончательно проверить, связана ли проблема с выключателями света или нет.

Если это автоматический выключатель, все может стать немного сложнее.

🧰

Как проверить выключатели света с помощью мультиметра

Если у вас есть тестер напряжения или мультиметр под рукой, проверка выключателя света перед его установкой на место может избавить вас от множества проб и ошибок.

Иногда просто установить замену выключателя освещения — это самый простой способ решить проблемы с выключателем.

Мы описали этапы тестирования ниже.

1. Безопасно снимите выключатель со стены (если вы еще этого не сделали). Обязательно сначала отключите соответствующий выключатель.
2. Переключите тестер непрерывности на настройку «непрерывность» или «Ом».
3. Для однополюсного выключателя поставьте по одному полюсу на каждую боковую клемму.
4. Для трехпозиционного переключателя прикоснитесь одним полюсом к общему винту, а другим — к обычной боковой клемме. Обязательно проверьте обе боковые клеммы трехпозиционного переключателя.
5. Если ваш мультиметр не показывает цифру «1», возможно, у вас неисправен выключатель освещения.

⭐

Мерцающая лампочка

Если у вас есть осветительная арматура или лампа, напрямую подключенная к одному из неисправных выключателей, проблема может проявляться как жужжание, мерцание или тусклый свет .

Хотя сам выключатель не всегда является причиной, проверить не помешает.

Перед удалением сработавшей сетевой розетки  обязательно проверьте сами светильники на наличие проблем с лампочками.

Например, у многих возникают проблемы с подключением светодиодной лампочки к диммеру .

Если светодиодная лампа не предназначена для работы с диммером, она может постоянно мерцать.

Замените ее новой лампой , предназначенной для работы с вашим светильником, и диммером, чтобы устранить эту проблему.

Однако, если проблема не устранена, у вас может быть плохой контакт в выключателе света или рядом с ним.

Когда горячий провод плохо подсоединен к розетке, светильнику или электрическому устройству, цепь не замыкается должным образом, что приводит к мерцанию света.

🧰

Починить цепь

Устранение проблем с переключателем освещения остается единственным способом вернуть освещение в его естественное и надежное состояние.

Если короткое замыкание находится внутри неисправного выключателя , вам необходимо безопасно снять накладку, вынуть выключатель из распределительной коробки и заменить его новым.

Однако, если у вас просто проблема с проводкой, вы можете решить ее, пересадив провода вокруг самого переключателя .

Обмотайте изолентой все оголенные провода, если у вас есть проблемы с заземлением или коротким замыканием.

⭐

Нет питания

Если на неисправный выключатель света не подается питание, проблема может быть связана с несколькими причинами.

Ослабленный провод мог быть полностью отсоединен или, например, сработал автоматический выключатель.

К сожалению, неплотные соединения проводов могут быть чрезвычайно опасными .

Вспышка внутренней дуги из-за незакрепленного провода может представлять огромную опасность возгорания. На самом деле они вызывают сотен электрических пожаров в год .

Если у вас нет опыта работы с электрикой, ремонт неисправной проводки следует доверить профессионалу.

Электрик может сузить область проблемы с помощью незакрепленного или оголенного горячего провода.

Поскольку это может быть внутри ваших стен, а не непосредственно у выключателя света, это может быть  сложная (и запутанная) работа, которую нужно выполнить самостоятельно .

⭐

Неисправный светильник

Иногда сработавшие автоматические выключатели создают впечатление, что виноват выключатель.

Однако фактическим виновником может быть неполная цепь освещения  в вашем светильнике.

Хотя это можно исправить с помощью небольших электромонтажных работ, может быть сложно определить  не работает ли какая часть прибора.

Убедитесь, что вы отключите ту же цепь  на вашей распределительной коробке.

Прежде чем вы это сделаете, помните, что, возможно, будет лучше использовать ваше время и деньги, просто купив новый прибор, особенно если он стоит недорого.

Тем не менее, может быть целесообразно устранить неполадки  , если прибор стоит дорого или имеет сентиментальную ценность.

Вы можете проверить целостность устройства , сняв его со стены или крыши (конечно, после отключения цепи на панели выключателя).

С помощью предыдущего мультиметра прикоснитесь одним концом к белому нейтральному проводу, а другим — к металлическому корпусу одной из розеток освещения.

Мультиметр покажет «0,000», если все работает как надо .

После этого  проверьте черный провод , подключив один конец к нему, а другой конец к латунной части патрона.

Опять же, «0,000» указывает на непрерывность в этом случае .

Требуется непрерывность от белого и черного проводов к убедитесь, что прибор работает правильно .

🧰

Проверьте розетку

Первый сломанный механизм, который вы должны проверить, это неисправная розетка .

Проверить исправность розетки можно с помощью тестера напряжения.

Осторожно сделайте это перед отключением питания на сервисной панели.

Сначала  снимите лампочку .

Затем прикоснитесь тестером к центру розетки при выключенном, а затем включенном выключателе освещения.

Если изменений нет, возможно, на розетку не подается питание.

🧰

Проверка балласта

Во многих осветительных приборах используется балласт для регулирования входного напряжения.

Если вы видите следы ожогов, слышите жужжание или хлопки, или замечаете, что светильник излучает тусклый свет или медленно загорается,  может быть виноват балласт .

Что касается ремонта дома, эти два решения оцениваются немного выше по шкале сложности .

Замена балласта и розеток освещения требует довольно сложных процедур сращивания проводов.

Если вы чувствуете себя неловко при их выполнении , не стесняйтесь обращаться за помощью к профессиональному электрику.

📱

Выключатель света не работает? Позвоните специалистам по номеру

. Проблемы с электричеством никогда не доставляют удовольствия, когда звоните по номеру , но, проявив немного терпения и осторожности, вы сможете решить многие из них самостоятельно.

Хотите узнать больше об электрической системе вашего дома? Не стесняйтесь проверить остальные наши электрические статьи.

Если вы заметили, что в вашем доме не работает выключатель света, и у вас есть вопросы, на которые мы не смогли ответить здесь, свяжитесь с нами в Службе домашнего обслуживания Phyxter, чтобы узнать, обслуживаем ли мы ваш район.

Если вы живете в долине Оканаган, вы можете связаться с нашими экспертами по электротехнике непосредственно в Верноне и Келоуне.

Как установить светильник (сделай сам)

Заставьте существующий выключатель выполнять двойную функцию, добавив еще один светильник.

Введение

Возможна установка другого светильника с питанием от существующего выключателя, если распределительная коробка содержит нейтральную линию. Вот что нужно искать и как установить новые связи.

Tools Required

• 4-in-1 screwdriver
• Cordless drill
• Drywall saw
• Electrical tape
• Hammer
• Needle-nose pliers
• Non-contact voltage tester
• Utility knife
• Wire stripper/ резак

Материалы Требуются

• Двойной переключатель
• Электрический кабель
• Строка для приспособления
• Круглая коробка реконструкции
• СВЕДЕНИЯ СВЕДЕНИЯ
• Проволочные гайки

СЕМЕРИ СЕМЬЯ

DIMANTIONS

.

DISTARIALITY

. DISTARIALITY

. DISTARITION

. Distem. Distem.

. У вас есть прихожая, в которой нужно больше света? Вот как установить настенный светильник прямо над выключателем света.

Этот проект требует понимания того, как подключается выключатель света, и нескольких основных инструментов. Вам понадобится бесконтактный детектор напряжения, инструмент для зачистки проводов, отвертка и пила для гипсокартона. Затем с помощью наших инструкций и нескольких часов работы вы сможете добавить бра в любую комнату, где есть соответствующий выключатель.

Следует отметить, что не все электрические коробки с выключателем света содержат необходимые заземляющий, горячий и нулевой проводники. Чтобы определить, подходит ли электрическая коробка, которую вы хотите использовать:

• На главном электрическом щите отключите питание выключателя.
• Снимите крышку выключателя и приложите бесконтактный детектор напряжения к проводам, подсоединенным к выключателю. Это гарантирует отключение питания до того, как вы вытащите переключатель из коробки.
• После снятия переключателя найдите нужную нейтраль, выполнив поиск двух или более белых проводов, соединенных разъемом. Если единственный белый провод, входящий в электрическую коробку, подключен к выключателю, в коробке нет нейтрали. Поэтому никакие осветительные приборы не могут питаться от него.

Если проводка вашего переключателя отличается от того, что показано на рис. A , и вы не понимаете, как она подключена, соберите все обратно и откажитесь от проекта или вызовите лицензированного электрика.

Есть еще один важный тест, который вы должны выполнить при включенном питании. При выключенном выключателе освещения поднесите бесконтактный детектор напряжения к каждому из проводов, подключенных к выключателю. Обратите внимание на то, какой провод заставляет тестер загораться ( Фото 1 ). Это горячий провод, который вы подключите к «горячей» стороне нового двойного переключателя. Если вы добавляете отдельный одиночный переключатель, этот провод вы будете использовать для питания обоих переключателей. Теперь выключите питание выключателем на главном электрическом щите. Вернувшись к распределительной коробке, проверьте еще раз, чтобы убедиться, что питание отключено, и пометьте горячий провод черной изолентой.

Наконец, выполните простой расчет, чтобы увидеть, достаточно ли большой существующий распределительный щит, чтобы принять больше проводов.

После того, как вы определили, что существующая распределительная коробка будет работать для питания нового освещения, пришло время купить осветительную арматуру и подобрать ремонтную коробку, кабель и электрические разъемы, которые вам понадобятся. Выберите светильник и выберите прямоугольную или круглую коробку для реконструкции, которая достаточно мала, чтобы ее можно было закрыть навесом светильника. Вам понадобится достаточно кабеля, чтобы добраться от коммутатора до коробки, плюс около 3 футов. Подберите кабель 14-2 или 12-2 к имеющемуся калибру провода. Проволока четырнадцатого калибра имеет толщину десятицентовой монеты, а проволока 12-го калибра — толщину пятицентовой монеты.

Вырежьте отверстие и протяните кабель

После того, как вы соберете все необходимые инструменты и материалы, вам нужно будет прорезать отверстие для светильника и проложить провода. Для этого:

• Найдите стойки на стене, на которой вы собираетесь установить светильник.
• Прижмите светильник к стене между стойками, чтобы определить наиболее подходящее место, и слегка отметьте верх и низ навеса карандашом.
• Используя свои метки, отцентрируйте коробку для переделки на стене и аккуратно обведите ее контур. Не забудьте указать выемки, зажимы и другие выступы на коробке для реконструкции.
• Вырежьте отверстие. ( Фото 2 ).
• Выбейте одно из отверстий в верхней части распределительной коробки ( Фото 3 ) и протяните кабель вверх через отверстие. ( Фото 4 ).
• Подготовьте ремоделируемую коробку к монтажу, сняв примерно 12 дюймов оболочки кабеля и вставив ее через одну из точек ввода кабеля на задней стороне коробки. Убедитесь, что внутри коробки видно не менее 1/4 дюйма обшивки. Не забудьте оставить немного дополнительного кабеля в стене, чтобы иметь некоторую гибкость при подключении коммутатора ( Фото 5 ).
• Наконец, установите коробку для переделки в созданное вами отверстие и затяните зажимы.

Соединение светильника и выключателя

Теперь нам нужно соединить светильник и выключатель. Фото 6 иллюстрирует правильное подключение осветительного прибора, а Фото 7 иллюстрирует правильное подключение выключателя.

• Начните с крепления ремня крепления к коробке.
• Зачистите концы проводов и подсоедините их к приспособлению.
• У выключателя отрежьте кабель на расстоянии около 12 дюймов от коробки. Снимите 8-дюймовую оболочку с проводов и протолкните кабель через заглушку, оставив 1/4-дюймовую или более оболочки видимой внутри коробки.
• Обрежьте черный и белый провода до той же длины, что и провода, к которым они будут подключаться. Затем зачистите концы проводов.
• Подсоедините белые нейтральные провода к разъему, как показано на рис. A . Подсоедините горячий провод к той стороне двойного переключателя, которая имеет «перемычку» между клеммами ( Фото 7 ).

Завершите проект, установив светильник, прикрутив выключатель к коробке и установив накладку.

Что делать, если вам нужно пойти на рыбалку?

Мы показываем, как провести кабель через то же пространство для шпилек, где находится переключатель. Разместить свет в соседнем пространстве для стоек сложнее.

Рисунок A: Схема подключения выключателя освещения

Семейный мастер на все руки

Используйте двойной выключатель для питания двух разных приборов. Существующая коробка должна содержать нейтральную линию, не подключенную к коммутатору.
