Как выглядит предохранитель на схеме и плате: подробное руководство

Как определить предохранитель на электрической схеме. Какие бывают виды предохранителей на печатных платах. Как выглядит сгоревший предохранитель. Как правильно заменить предохранитель в электронном устройстве.

Обозначение предохранителя на электрической схеме

На электрических схемах предохранитель обозначается следующим образом:

• Прямоугольник с двумя выводами по бокам
• Внутри прямоугольника указывается номинальный ток предохранителя (например, 1A, 5A и т.д.)
• Иногда добавляется буква F (от английского Fuse — предохранитель)

Вот пример типичного обозначения предохранителя на 5А на принципиальной схеме:

[Схематическое изображение предохранителя]

Виды предохранителей на печатных платах

На печатных платах электронных устройств можно встретить следующие основные типы предохранителей:

1. Стеклянные трубчатые предохранители

Это классический вид предохранителей в виде стеклянной трубки с металлическими контактами по краям. Внутри находится плавкая вставка. Номинал тока обычно указан на металлическом колпачке.

2. Керамические предохранители

Похожи на стеклянные, но выполнены из керамики. Более устойчивы к механическим воздействиям.

3. Самовосстанавливающиеся предохранители (PTC)

Представляют собой небольшие круглые или прямоугольные элементы. При перегрузке увеличивают сопротивление, ограничивая ток. После остывания восстанавливают проводимость.

4. SMD предохранители

Миниатюрные поверхностно-монтируемые предохранители для современных компактных устройств. Выглядят как небольшие прямоугольные элементы.

Как выглядит сгоревший предохранитель

Определить сгоревший предохранитель можно по следующим признакам:

• Почернение или помутнение стеклянной колбы
• Видимый разрыв плавкой вставки внутри
• Вздутие или деформация корпуса
• Отсутствие электрического контакта при проверке мультиметром

При визуальном осмотре сгоревший предохранитель обычно легко отличить от исправного. Однако в некоторых случаях повреждение может быть не так очевидно, поэтому рекомендуется проводить проверку тестером.

Правила замены предохранителя в электронном устройстве

При необходимости замены сгоревшего предохранителя следуйте этим простым правилам:

1. Полностью обесточьте устройство, отключив от сети и вынув батареи
2. Определите точное расположение и параметры сгоревшего предохранителя
3. Подберите новый предохранитель с идентичными характеристиками (тип, номинал тока, размеры)
4. Аккуратно извлеките старый предохранитель с помощью пинцета
5. Установите новый предохранитель, соблюдая полярность (если она имеет значение)
6. Проверьте надежность контакта
7. Включите устройство и убедитесь в его работоспособности

Важно помнить, что частое перегорание предохранителя может свидетельствовать о неисправности в устройстве. В таком случае необходима более тщательная диагностика.

Почему перегорают предохранители в электронике

Основные причины, по которым может сгореть предохранитель в электронном устройстве:

• Короткое замыкание в цепи
• Превышение допустимого тока нагрузки
• Неисправность компонентов схемы
• Попадание влаги или загрязнений
• Механическое повреждение платы или проводников
• Скачки напряжения в электросети

При частом перегорании предохранителей рекомендуется обратиться к специалисту для выявления и устранения первопричины проблемы.

Можно ли заменить предохранитель перемычкой

Замена предохранителя перемычкой или «жучком» категорически не рекомендуется по следующим причинам:

• Отсутствие защиты от перегрузок и коротких замыканий
• Риск повреждения дорогостоящих компонентов устройства
• Опасность возгорания при перегреве проводников
• Нарушение требований электробезопасности

Всегда заменяйте сгоревший предохранитель только на новый с аналогичными характеристиками. Это обеспечит надежную защиту электронного устройства и вашу безопасность.

Заключение

Предохранители играют важную роль в защите электронных устройств от перегрузок и коротких замыканий. Умение правильно определять и заменять предохранители поможет продлить срок службы техники и обеспечить ее безопасную эксплуатацию. При возникновении сложностей рекомендуется обращаться к квалифицированным специалистам.

Как выглядит предохранитель на плате

Одноместный Zcase представляет собой предохранитель с болтовым креплением и широким диапазоном номиналов до А в одинаковых размерах упаковки. Характеристика Time Current аналогична хорошо известной модели Mega Design и может использоваться Серия поставляется в очень компактном корпусе, что позволяет использовать ее в качестве идеальной альтернативы предохранителям стеклянных картриджей в системах электронного балласта. Предохранители серии представляют собой сверхминиатюрные предохранители типа TE UMF, TT с временной задержкой срабатывания, обеспечивающие защиту от перегрузки по току.

Поиск данных по Вашему запросу:

Как выглядит предохранитель на плате

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Предохранитель прикуривателя: как заменить? Как выглядит на схеме предохранитель
• Предохранители для печатных плат
• Как проверить предохранители в многоквартирном доме?
• На плате управления котла постоянно горит предохранитель, что делать?
• Восстановление предохранителя — Ремонт компьютеров ноутбуков аккумуляторов Мариуполь
• Электрический предохранитель
• Не включается телевизор
• Как проверить предохранитель
• Как поменять предохранитель в микроволновке
• Где находится предохранитель в стиральной машине

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: обозначение радиодеталей, радиоэлементов на плате

Предохранитель прикуривателя: как заменить? Как выглядит на схеме предохранитель

Если у вас пропало электричество, вы можете проверить предохранители и выяснить, где именно возникла проблема — в принадлежащей вам электрической системе или во внешней электрической сети. Откройте распределительный щит, который, как правило, находится на лестничной клетке, но может быть расположен и в квартире.

В распределительном щите находятся предохранители вашей квартиры. Существует два типа таких предохранителей — групповые предохранители защитные переключатели или плавкие предохранители и главный предохранитель или главный переключатель. Плавкий предохранитель перегорел, если не видно металлического контрольного наконечника.

На иллюстрации показано, как выглядят исправный и неисправный плавкие предохранители. В таком случае следует вызвать электрика из занимающейся электроработами фирмы, который устранит причину неисправности.

Если групповые предохранители являются защитными переключателями, убедитесь в том, что они включены. Групповой переключатель может быть один, либо несколько переключателей могут быть объединены вместе если используется несколько фаз. Рабочие положения также могут быть обозначены символами I включено и 0 выключено. Если предохранитель снова отключается, необходимо вызвать электрика. На иллюстрации изображены одно- и трехфазный защитные переключатели. Главный предохранитель может быть плавким предохранителем или переключателем.

Проверить главный предохранитель можно точно таким же образом, как групповые предохранители. Убедитесь в том, что плавкий предохранитель исправен или переключатель включен. Действуйте так же, как было описано выше в отношении групповых предохранителей.

Для выполнения работ с главным предохранителем требуется удаление пломбы. Для этого следует вызвать специалистов Elektrilevi. Если групповые предохранители квартиры и главный предохранитель исправны, следует обратиться к управляющему многоквартирным домом или к собственнику.

Управляющий или собственник могут проверить, исправны ли групповые предохранители и главный предохранитель, расположенные в главном щите здания. Если предохранители отключены или в пункте подключения заметна какая-либо неисправность, управляющий вызовет специалистов из фирмы, выполняющей электроработы. Для удаления пломб следует связаться с Elektrilevi.

Если же и с главным щитом здания все в порядке, есть основания подозревать наличие неисправности в распределительной сети. Позвоните в Elektrilevi по телефону Что делать, если пропало электричество? Какая услуга мне нужна? Как проверить предохранители в многоквартирном доме?

Откройте распределительный щит Откройте распределительный щит, который, как правило, находится на лестничной клетке, но может быть расположен и в квартире. Если групповые предохранители являются плавкими, убедитесь в том, что они исправны Плавкий предохранитель перегорел, если не видно металлического контрольного наконечника. Если групповые предохранители являются защитными переключателями, убедитесь в том, что они включены Групповой переключатель может быть один, либо несколько переключателей могут быть объединены вместе если используется несколько фаз.

Если групповые предохранители в порядке, проверьте главный предохранитель Главный предохранитель может быть плавким предохранителем или переключателем.

Предохранители для печатных плат

Восстановление предохранителей производить только на обесточенном контроллере. Аккумуляторные элементы должны быть отключены от платы контроллера. Для восстановления предохранителя следует аккуратно удалить верхнюю крышечку, путём её разрушения кусачками или шилом. Далее следует восстановить соединение между токоведущими контактами и средней точкой предохранителя.

Вполне может статься, что сгорел предохранитель на одной из плат, но большинство «фьюзов» сейчас выполнено в корпусе SMD и поиск неисправного.

Как проверить предохранители в многоквартирном доме?

Скачек напряжения в электросети может быть причиной серьезной поломки любой бытовой техники. Чтобы не пришлось тратить деньги на частые ремонты, или того хуже — покупать новую аппаратуру, производители придумали простую защиту в виде предохранителя. Он берет на себя весь удар перепада напряжения и сгорает, спасая от такой участи более значимые части прибора. Впоследствии нужно только заменить эту недорогую деталь, и любое оборудование заработает как новое. Однако не все знают, где она находится. Поэтому далее будет подробно рассмотрена замена предохранителя в микроволновке. Сердцем СВЧ-печи является магнетрон, антенна которого подает высокочастотные волны в специальную камеру.

На плате управления котла постоянно горит предохранитель, что делать?

В самовосстанавливающихся предохранителях, при превышении тока, на несколько порядков увеличивается удельное электрическое сопротивление полупроводникового материала токопроводящего элемента предохранителя, что снижает ток цепи, после снятия тока и их охлаждения восстанавливают своё сопротивление. Под термином электрический предохранитель или, обычно, предохранитель, подразумевается наиболее часто используемый и дешёвый плавкий предохранитель. Предохранители повсеместно используются для защиты любого электрооборудования, например, для исключения перегрева проводов бытовой электрической сети в случае коротких замыканий. Отсутствие предохранителей или неграмотное их применение может привести к пожару [1]. В плавких предохранителях в качестве разрушаемого экстратоками токопроводящего элемента применяются чистые металлы медь , цинк , свинец , железо и др.

Консультации по ремонту только онлайн через Вопрос-Ответ.

Восстановление предохранителя — Ремонт компьютеров ноутбуков аккумуляторов Мариуполь

Предохранитель — защитный элемент, который предохраняет электронную плату от возгорания и разрушения. Предохранители рассчитаны на определенный ток срабатывания, при превышении которого, предохранитель размыкает цепь, путем сгорания. Если установить предохранитель не устранив причину его срабатывания, он сгорит вновь. Предохранители продаются на радио рынках, хозяйственных магазинах и магазинах электро товаров. Обычно предохранители устанавливаются в зажимные колодки и сверху защищаются пластиковым чехлом, для предотвращения разлетания осколков при срабатывании.

Электрический предохранитель

Микроволновка — незаменимая бытовая техника для кухни. Она предназначена не только для разогрева пищи, но и для размораживания, а также приготовления некоторых вареных, печеных и тушеных блюд. Без наличия такой современной техники невозможно представить кухню, а там, где высокочастотной микроволновой печи нет, функционал резко урезается. Как и в любых бытовых приборах, некоторые детали поддаются износу. Вышедшие из строя элементы ремонтируют или меняют. Чаще всего в повреждаются:. Как сделать замену конструктивного элемента, вышедшего из строя, и как определить, сгорел ли предохранитель, поговорим далее. Перед изучением последовательности действий при замене предохранителя сначала надо разобраться, что же это за элемент и как он выглядит.

Предохранитель кондиционера находится на плате блока питания. Лучше всего ориентироваться по месту заведения провода главного питания.

Не включается телевизор

Как выглядит предохранитель на плате

Наверное, многим знакома ситуация, когда телевизор переставал подавать признаки жизни при намерении хозяина его включить. Сейчас мы спокойно относимся к этому, так как понимаем, что можно использовать другой телевизор в соседней комнате или на кухне, а неисправный аппарат со временем починить. Но, если оглянуться лет на тридцать, сорок назад, отказ телевизора включаться был бы воспринят как большая неприятность.

Как проверить предохранитель

ВИДЕО ПО ТЕМЕ: Ошибка при замене предохранителя,обратно все сгорело.

Прежде, чем приступать к ремонту блока питания компьютера необходимо убедиться в его неисправности, так как невозможность запуска компьютера может быть обусловлена другими причинами. Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов. Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото. Для проведения внешнего осмотра БП достаточно отсоединить от блоков компьютера только те провода, которые мешают для установки БП на край корпуса системного блока.

Плавкий предохранитель кондиционера — это расходный элемент, который легко заменить на новый.

Как поменять предохранитель в микроволновке

Достаточно менять плавкие предохранители на газовом навесном котле! Нужно выяснить причину такой неисправности отопительной техники! Следует обратиться к сервисному инженеру для диагностики и ремонта платы управления газового котла. Мы находимся в вашем районе! Обращайтесь, звоните! Если электронный блок не обуглился, всё в порядке! Диагностируем параметры и значения их под нагрузкой!

Где находится предохранитель в стиральной машине

Группы Правила Расширенный поиск. Страница 1 из 2 1 2 Последняя К странице: Показано с 1 по 20 из Тема: Сгорает предохранитель.

Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг

 Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
 Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

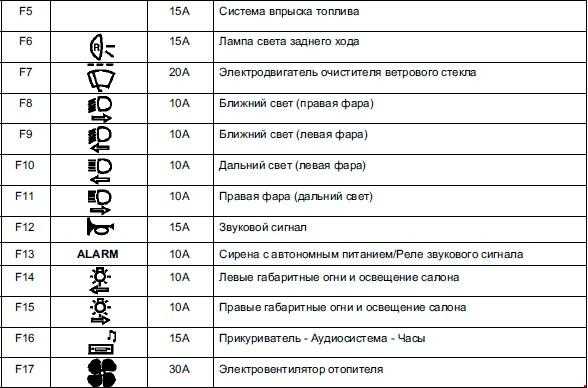

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

 Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже . ..



Как выглядит перегоревший предохранитель на 40 ампер? – Rx Mechanic

Предохранители в автомобилях и других электроприборах играют важную роль. Они предотвращают повреждение цепей ключей в автомобиле высокими токами. Предохранитель представляет собой защитное устройство с двумя клеммами и тонкой проволокой или металлической полосой, проходящей через клеммы.

Автомобильный предохранитель может перегореть в одной точке. К сожалению, это часто встречается в автомобилях и электроприборах в наших домах. Возможно, у вас перегорел предохранитель, если вы владелец автомобиля. Предохранители бывают разного номинала. Чем выше сила тока, тем больший электрический поток он передает в цепь ключа.

Знание того, как выглядит перегоревший предохранитель, является хорошим шагом к его устранению. Поэтому, если вы подозреваете, что у вас перегорел предохранитель на 40 ампер, вы можете спросить, как выглядит перегоревший предохранитель на 40 ампер?

В этой статье команда Rx Mechanic обсудит, что происходит, когда они перегорают, как проверить перегоревшие предохранители на 40 ампер и процедуры замены. Начнем с использования предохранителя на 40 ампер.

Что такое предохранитель на 40 ампер, используемый для

Предохранители на 40 ампер в автомобилях используются для защиты электрических цепей или компонентов, которым требуется 40 ампер, от повреждений из-за замыкания на землю, дугового замыкания, короткого замыкания, сильного тока или повреждения проводка. Примеры компонентов, для которых требуется 40 ампер в транспортных средствах, включают вентилятор кондиционера, механизмы стеклоподъемников, электронные блоки управления, АБС и систему зажигания.

При замыкании на землю или коротком замыкании, требующих, чтобы ключевой компонент потреблял более высокое напряжение, проводка на клеммах предохранителя разорвется, предотвращая попадание перегрузки по току в главную цепь и ее повреждение.

На самом деле ключевой электрический компонент намного дороже предохранителя. Таким образом, вместо того, чтобы сжигать эту дорогостоящую электронику или электрические компоненты всякий раз, когда возникает перегрузка по току, производители автомобилей разрабатывают предохранители, чтобы сделать выстрел.

Автопроизводители оснащают современные автомобили сотнями ЭБУ. Каждый из этих ЭБУ играет определенную роль в безопасном и плавном вождении. Например, некоторые из этих электронных блоков управления управляют подогревом сидений, ABS, кондиционером, электрическими стеклоподъемниками и усилителем руля. К сожалению, блок «Предохранители и реле» довольно мал, поэтому производители автомобилей не могут разработать один предохранитель для каждого ЭБУ.

Всякий раз, когда какой-либо электронный блок управления выходит из строя или выходит из строя, он может потреблять высокое напряжение от автомобильного аккумулятора. Когда это высокое напряжение доходит до предохранителя, металлическая полоса на его выводе разорвется и предотвратит передачу тока перегрузки на другие функционирующие компоненты. Прежде всего, чрезмерное напряжение не приведет к перегоранию предохранителя, если только компонент не потребляет чрезмерный ток. Это единственное действие защищает основной компонент от повреждений.

Что дальше? Давайте посмотрим, как определить, перегорел ли предохранитель, в следующем разделе.

Как проверить предохранитель на 40 ампер?

Существует три способа проверки перегоревшего предохранителя. Эти методы просты для понимания и достаточно эффективны. Это визуальный осмотр, проверка с помощью контрольной лампы и мультиметра. Использование мультиметра более популярно среди автовладельцев и специалистов по техническому обслуживанию. Но сначала давайте посмотрим, как без мультиметра определить, перегорел ли предохранитель.

Визуальный осмотр

Всякий раз, когда у меня перегорает предохранитель в моей машине, я сначала проведу визуальный осмотр предохранителей. Тем не менее, визуальный осмотр в основном предназначен для плавких предохранителей, таких как 5 ампер, 10 ампер, 15 ампер и 20 ампер. Может быть сложно отследить перегоревший патронный предохранитель с помощью визуального осмотра.

В любом случае предохранители на 30 и 40 ампер имеют лезвийные и картриджные предохранители. Сначала осмотрите провод, который проходит через две клеммы предохранителя, и посмотрите, не снят ли он с производства. Если у вас картриджный предохранитель, снимите верхнюю пластиковую крышку, чтобы хорошо видеть металлическую полоску, пересекающую щупы предохранителя. Если провод оборван, предохранитель неисправен и требует замены.

Использование тестового фонаря

Тестовые фонари служат нескольким целям. Во-первых, это обычный инструмент, который должен быть у каждого автомеханика. Чтобы сначала проверить предохранитель на 40 ампер, подключите жгут проводов к отрицательной клемме аккумулятора. Затем коснитесь металлического штифта на положительной клемме аккумулятора. Если лампочка в контрольной лампе загорается, это указывает на правильное подключение.

Затем найдите 40-амперный предохранитель и коснитесь тестового светлого металлического штифта на клеммах предохранителя. Обе клеммы должны загореться. Если горит только один или ни один из них, у вас перегорел предохранитель, который необходимо заменить.

Использование мультиметра

Проверить сгоревший 40-амперный предохранитель с помощью мультиметра несложно. Чтобы проверить перегоревший предохранитель с помощью мультиметра: Найдите и вытащите предохранитель. После этого установите мультиметр на настройки в омах. Правильно подключите щупы мультиметра. Затем коснитесь двух щупов и запишите показания.

Прикоснитесь к щупам на каждой клемме предохранителя. У вас должны быть такие же или похожие результаты. Если у вас другие показания или нет показаний, предохранитель на 40 ампер неисправен.

Как выглядит перегоревший предохранитель на 40 А?

Производители изготавливают проволоку или металлическую полосу на клеммах плавких предохранителей из сплава, алюминия, цинка или серебра. Клеммы предохранителей сделаны из меди с проводом, который соединяет их. Если 40-амперный предохранитель перегорает из-за сильного тока или дуги, провод или полоса на клеммах перерезаются.

Узнать, перегорел ли предохранитель на 40 ампер, можно при визуальном осмотре с помощью контрольной лампы или мультиметра. Для визуального осмотра снимите предохранитель и проверьте провод на клеммах на наличие повреждений. Если предохранитель перегорел, это будет выглядеть как оборванный провод на клеммах.

Производители автомобилей разрабатывают предохранитель на 40 ампер, чтобы выдерживать 40 ампер. Таким образом, если более высокий электрический поток хочет пройти через предохранитель, цинковая полоса на клеммах предохранителя разрежет и предотвратит повреждение основного электрического компонента, который защищает предохранитель. Хороший предохранитель имеет провод или алюминиевую полоску на медных клеммах. Но, спросите вы, как выглядит перегоревший предохранитель дома? Взорванный дом будет похож на сгоревший выключатель.

При прохождении электрического тока от автомобильного аккумулятора он поступает на одну из клемм предохранителя и проходит по проводу или серебряной полосе ко второй клемме. Затем, наконец, он переходит к основному электрическому компоненту автомобиля. Если сверхток входит в одну клемму, более высокий ток расплавит провод, идущий к другому концу, и предотвратит попадание тока на другую клемму.

Это защитит ключевой компонент от возгорания из-за высокого напряжения. Так что, если вам интересно, как выглядит перегоревший предохранитель 13a или как выглядит перегоревший предохранитель корпуса, это объяснение развеяло ваши сомнения. Перегоревший предохранитель на 13А выглядит как перегоревший предохранитель на 40 ампер.

Что происходит, когда перегорает предохранитель на 40 ампер?

Теперь, когда мы увидели несколько способов проверки перегоревшего предохранителя и то, как он выглядит, что происходит, когда перегорает предохранитель на 40 ампер? Плавкий предохранитель на 40 ампер как в виде лезвия, так и в виде картриджа имеет прозрачный вид, через который вы можете видеть металлическую ленту на медных клеммах. Если предохранитель перегорит, металлическая лента расплавится или разорвется, и электрический ток не сможет пройти к другому концу.

Они делают снимки для соответствующей цепи или компонента, прерывая электрический ток. Поэтому эти компоненты не будут работать, пока вы не замените перегоревший предохранитель. Тем не менее, я не рекомендую вам обходить перегоревший предохранитель по какой-либо причине. Если вы шунтируете какой-либо предохранитель, вы отправляете постоянный ток в основной ток и подвергаете его перегрузке по току.

 Как заменить перегоревший 40-амперный предохранитель

Знание того, как заменить перегоревший 40-амперный предохранитель, избавит вас от ненужной грамматики в гараже от сервисного техника, который может захотеть вас обокрасть. Это означает, что это убережет вас от ненужных расходов. Предохранитель на 40 ампер должен стоить от 1,5 до 2 долларов, но автомеханик возьмет с вас 100 долларов. Вот как можно заменить перегоревший предохранитель на 40 ампер в домашних условиях.

Шаг 1: Купите новый предохранитель на 40 ампер

Предохранители являются одними из самых дешевых автомобильных деталей. Они стоят от 1 до 2 долларов. Таким образом, вместо того, чтобы покупать один предохранитель на 40 ампер, вы можете покупать его упаковками. Тем не менее, я рекомендую приобрести его в местных автомагазинах, потому что стоимость доставки из интернет-магазина будет выше, чем стоимость самой детали.

Шаг 2: Найдите блок предохранителей

Автомобили имеют разную конструкцию. Поэтому у автопроизводителей разное расположение блока предохранителей. Однако у большинства автомобилей есть блоки предохранителей под рулевым колесом, за дверью водителя и в моторном отсеке. Скорее всего, вы увидите 40-амперные предохранители в моторном отсеке.

Итак, откройте капот и найдите блок предохранителей. Это черная пластиковая коробка рядом с аккумулятором с надписью «Предохранители и реле» сверху.

Шаг 3. Найдите и извлеките сгоревший предохранитель на 40 А

Откройте блок предохранителей, нажав на защелки на крышке. На некоторых автомобилях вы увидите крепежные болты. Ослабьте болты, чтобы получить доступ к предохранителям внутри. Затем найдите перегоревший предохранитель и снимите его. Вы можете удалить его вручную или использовать плоскогубцы. В зависимости от того, что лучше всего подходит для вас. Как только предохранитель выйдет из строя, перейдите к следующему шагу.

Шаг 4. Проверьте предохранитель

Проверьте предохранитель и убедитесь, что вы заменяете перегоревший. Вы можете проверить это путем визуального осмотра, с помощью контрольной лампы или с помощью мультиметра. Ознакомьтесь с приведенными выше руководствами по тестированию и следуйте инструкциям по проверке перегоревшего предохранителя.

Шаг 6: Вставьте новый предохранитель на 40 А

Убедитесь, что на порту, где вы удалили перегоревший предохранитель, нет грязи или мусора. После этого аккуратно вставьте новый предохранитель на 40 ампер. Наконец, закройте блок предохранителей в обратном порядке.

Заключительные слова

Предохранители могут перегореть. На самом деле, это нормальное явление для автомобилей. Однако перегоревший 40-амперный предохранитель может помешать работе обогревателя сидений, системы кондиционирования воздуха, системы зажигания или АБС. Вы можете заменить этот компонент, не зная, что у вас перегорел предохранитель на 40 ампер. Однако знание того, как выглядит перегоревший предохранитель на 40 ампер, поможет вам избежать этой дорогостоящей ошибки.

Мы не хотим, чтобы вы совершили такую ​​ошибку, связанную с вашим кошельком. Вот почему мы ответили на ошеломляющий вопрос «как выглядит перегоревший 40-амперный предохранитель» и рассказали, как его проверить и заменить.

Как выглядит перегоревший 40-амперный предохранитель (с иллюстрациями)

Несмотря на размер предохранителей в автомобилях, они играют важную роль. Как и все детали в автомобиле, предохранители имеют срок годности. Они взрываются при воздействии сильного тока, чтобы предотвратить попадание этого тока на основной компонент и его повреждение.

По сути, предохранители находятся на первой линии защиты, и они принимают на себя удар, чтобы основной компонент не сгорел. В каждом автомобиле есть несколько предохранителей на 40 ампер, которые защищают многие важные компоненты. Но как выглядит перегоревший предохранитель на 40 ампер? Как понять, что пора менять предохранитель на 40 ампер?

В этой статье я расскажу о том, для чего используется предохранитель на 40 ампер, как выглядит перегоревший предохранитель на 40 ампер и как заменить перегоревший предохранитель на 40 ампер.

Эта статья содержит:

Для чего в автомобилях используется предохранитель на 40 ампер

Предохранитель на 40 ампер используется в автомобилях для защиты компонентов от перегрузки по току и короткого замыкания, для работы которых требуется 40 ампер. Это включает в себя систему ABS, зажигание, ЭБУ, механизмы стеклоподъемников и вентиляторы переменного тока. Когда некоторые из компонентов потребляют более сильный ток, чем он рассчитан, предохранитель на 40 ампер перегорает, чтобы предотвратить попадание тока на основной компонент и его сжигание.

В принципе, чем больше сила тока, тем важнее и дороже компонент. Таким образом, вместо того, чтобы дорогие компоненты сгорали из-за увеличения тока каждый раз, когда они выходят из строя, производители автомобилей придумали предохранитель на 40 ампер за 2 доллара, который сгорает вместо основного компонента.

Как долго вы можете водить с плохой жизнью…

Пожалуйста, включите JavaScript

Как долго вы можете водить с плохими подъемниками?

Современные автомобили могут содержать до 100 ЭБУ, а то и больше. Каждый из электронных блоков управления был разработан для определенной работы, включая ABS, управление усилителем руля, путь к электрическим стеклоподъемникам, подогрев сидений и кондиционер. В блоке предохранителей нет места для каждого ЭБУ, поэтому многие из них защищены одним и тем же предохранителем на 40 ампер.

Таким образом, когда некоторые из этих ЭБУ выходят из строя, они имеют тенденцию потреблять больше тока от батареи, чем они рассчитаны. Когда это происходит, ток проходит от автомобильного аккумулятора к предохранителю на 40 ампер. Предохранитель на 40 ампер обнаруживает слишком сильный ток и мгновенно перегорает. Это действие не позволяет сильному току достичь следующей остановки, которая является основным компонентом. При этом предохранитель на 40 ампер защищает основные компоненты от возгорания.

Как выглядит перегоревший 40-амперный предохранитель

Когда перегорает 40-амперный предохранитель, полоска металлического сплава или тонкий провод внутри будут выглядеть так, как будто они сломаны. Предохранитель на 40 ампер имеет медные контакты с обеих сторон и полосу из металлического сплава или тонкий провод, идущий от одного медного контакта к другому. Когда 40-амперный предохранитель перегорает от сильного тока, плавкая проволока в середине картриджа плавится и препятствует дальнейшему протеканию электричества.

Осмотрев предохранитель на 40 А, можно определить, что он перегорел. Снимите верхнюю пластиковую крышку и проверьте, не поврежден ли провод предохранителя. Если перегорел предохранитель на 40 ампер, провод предохранителя будет выглядеть как оборванный мост между двумя медными контактами.

Предохранитель на 40 ампер выдерживает ток 40 ампер. Если по какой-то причине от основного компонента поступает более высокий ток, 40-амперный предохранитель перегорает и предотвращает повреждение основного компонента. Правильно работающий предохранитель на 40 ампер имеет полоску из металлического сплава, которая действует как мост между двумя медными контактами.

Когда ток поступает от автомобильного аккумулятора, он поступает на один медный контакт, а затем проходит через полосу металлического сплава, на другой медный контакт и к основному компоненту. Однако, когда от автомобильного аккумулятора потребляется ток, превышающий нормальный, сильный ток попадет на один медный контакт, но полоса металлического сплава расплавится. Через другой медный контакт и основной компонент ток не течет. Благодаря этому предохранитель на 40 ампер предотвращает дальнейшее повреждение основного компонента.

Как заменить перегоревший 40-амперный предохранитель

Замена перегоревшего 40-амперного предохранителя может сэкономить вам много денег. Например, новый предохранитель на 40 ампер стоит около 2 долларов, но в ремонтной мастерской его можно зарядить до 100 долларов. Итак, вместо того, чтобы тратить деньги, вот как заменить перегоревший предохранитель на 40 ампер:

1. Закажите новый предохранитель на 40 ампер

Прежде чем приступить к замене, вам необходимо приобрести новый предохранитель на 40 ампер. Предохранители на 40 ампер настолько дешевы, что я просто заказываю оптом 10 штук онлайн. Вот упаковка из 10 40-амперных предохранителей на amazon.com. Просто убедитесь, что вы получаете то же самое, что и ваш перегоревший предохранитель. Предохранители на 40 ампер бывают лезвийными и картриджными. Также не пытайтесь установить предохранитель с другой силой тока, так как он сразу перегорит.

2. Откройте капот и найдите блок предохранителей

В некоторых автомобилях блоки предохранителей могут быть установлены в нескольких местах. Наиболее распространенные места для блоков предохранителей находятся под рулевым колесом и под капотом. Однако предохранители на 40 ампер обычно находятся под капотом. Вы всегда можете обратиться к руководству пользователя, чтобы узнать больше о предохранителях вашего автомобиля.

Потяните защелку и откройте капот. Блок предохранителей обычно находится с правой стороны двигателя, рядом с аккумулятором. На многих автомобилях блок предохранителей имеет маркировку.

3. Откройте блок предохранителей и найдите неисправный предохранитель на 40 А.

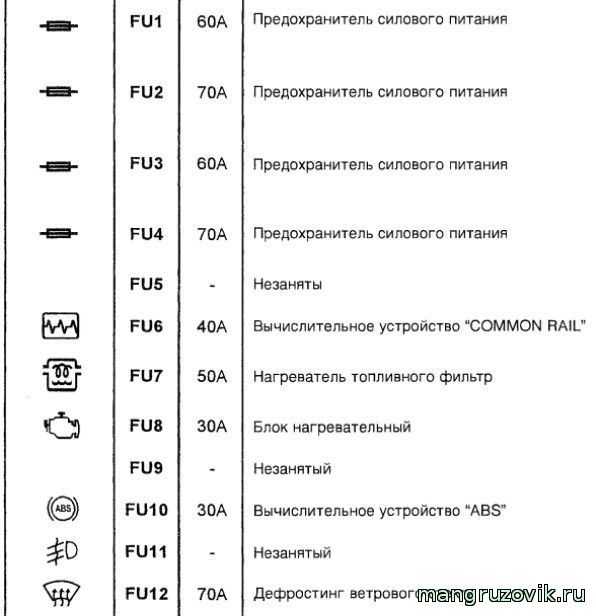

Чтобы открыть блок предохранителей, вам нужно потянуть за зажим или язычок и медленно снять крышку. На крышке блока предохранителей есть схема, которая поможет вам легко найти предохранитель на 40 ампер. Как видите, предохранителей на 40 ампер может быть несколько, поэтому, если вы не уверены, какой из них перегорел, вы можете заменить их все.

4. Извлеките перегоревший предохранитель на 40 А.

Существует несколько способов извлечения перегоревшего предохранителя на 40 А. Способ будет зависеть от того, насколько сильно перегорел предохранитель. В некоторых случаях вы можете обнаружить полностью расплавившийся предохранитель. В этом случае я бы отключил аккумулятор, прежде чем двигаться вперед.

Если перегорел только провод предохранителя, вы можете удалить этот предохранитель руками. Если он застрял, вы можете пойти дальше и использовать плоскогубцы. Однако будьте осторожны, чтобы не сломать предохранитель пополам и в конечном итоге половина предохранителя не застряла в порте. Что касается полностью расплавленного предохранителя, я бы использовал перчатки и плоскогубцы. Перед установкой нового предохранителя обязательно удалите все детали.

5. Осмотрите перегоревший предохранитель на 40 А

Визуальный осмотр перегоревшего предохранителя на 40 А может быть немного сложным, поскольку он находится в картридже. Итак, чтобы получить доступ и получше рассмотреть, откройте крышку картриджа. Для этого вам понадобится зубочистка. Нажмите на выступы с каждой стороны картриджа и медленно потяните крышку.

В этот момент вы действительно можете увидеть, действительно ли перегорел предохранитель на 40 ампер. Полоса металлического сплава, идущая от одного медного контакта к другому, должна быть неповрежденной. Если этот «мост» выглядит разъединенным, предохранитель перегорел. Однако не всегда легко визуально осмотреть перегоревший предохранитель. Иногда полоса металлического сплава ломается в труднодоступном месте. Так вот почему вы также должны проверить это с помощью мультиметра.

6. Проверить перегоревший предохранитель на 40 А с помощью мультиметра

Включите мультиметр и установите его на Ом. Прежде чем приступить к проверке перегоревшего 40-амперного предохранителя, сначала обязательно откалибруйте мультиметр. Коснитесь красного и черного проводов мультиметра. Если вы получите одинаковые показания (в моем случае 1) при прикосновении к двум проводам и после этого при проверке предохранителя, это будет означать, что предохранитель работает правильно.

Однако, если при прикосновении к проводам вы получите значение 1 Ом, а при проверке 40-амперного предохранителя получите совершенно другое значение, это означает, что предохранитель перегорел. Я всегда люблю проверять предохранители мультиметром, потому что иногда они перегорают не так, как я думаю, или перегорают, но в труднодоступном месте.

Чтобы проверить предохранитель на 40 ампер с помощью мультиметра, вам необходимо вставить провода с обратной стороны предохранителя в медные контакты, по одному проводу на медный контакт.
