Как устроена электрическая схема ВАЗ-2121 «Нива». Какие основные элементы входят в систему электрооборудования. Как работают ключевые узлы и компоненты. На что обратить внимание при обслуживании электрики «Нивы».
Общая характеристика электрооборудования ВАЗ-2121 «Нива»
Электрооборудование ВАЗ-2121 «Нива» представляет собой сложную систему, обеспечивающую работу всех электрических и электронных компонентов автомобиля. Рассмотрим ее ключевые особенности:
- Однопроводная схема: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля
- Номинальное напряжение бортовой сети — 12 В постоянного тока
- При неработающем двигателе потребители питаются от аккумуляторной батареи
- После пуска двигателя питание осуществляется от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения
- Большинство электрических цепей защищено плавкими предохранителями
Основные компоненты электросистемы ВАЗ-2121
- Аккумуляторная батарея — основной источник электроэнергии
- Генератор — вырабатывает электроэнергию при работающем двигателе
- Стартер — обеспечивает пуск двигателя
- Система зажигания — включает катушку зажигания, распределитель, свечи
- Система освещения и сигнализации — фары, фонари, указатели поворота
- Контрольно-измерительные приборы — спидометр, тахометр, датчики
- Электродвигатели различных систем — стеклоочистители, отопитель и др.
- Коммутационная аппаратура — реле, предохранители, выключатели
Особенности электросхемы ВАЗ-2121
Электросхема «Нивы» имеет ряд характерных особенностей:
- Использование двух блоков предохранителей — основного и дополнительного
- Наличие отдельного блока предохранителей для системы впрыска (на инжекторных версиях)
- Применение биметаллических предохранителей для защиты электродвигателей
- Использование реле для подключения мощных потребителей
- Отсутствие защиты некоторых важных цепей — зарядки АКБ, зажигания, пуска двигателя
Система электропитания ВАЗ-2121
Система электропитания «Нивы» включает следующие основные компоненты:
- Аккумуляторная батарея емкостью 55 А·ч
- Генератор переменного тока мощностью 665 Вт
- Регулятор напряжения, поддерживающий напряжение 13,6-14,4 В
- Выключатель зажигания
- Предохранители и реле
Как работает система электропитания ВАЗ-2121? При неработающем двигателе все потребители получают питание от аккумуляторной батареи. После запуска двигателя генератор начинает вырабатывать электроэнергию, которая используется для питания бортовой сети и подзарядки АКБ.
Система пуска двигателя ВАЗ-2121
- Стартер мощностью 1,3 кВт
- Дополнительное реле включения стартера
- Замок зажигания
- Аккумуляторная батарея
Как происходит запуск двигателя ВАЗ-2121? При повороте ключа зажигания в положение «Стартер» замыкаются контакты реле включения стартера. Реле подает питание на тяговое реле стартера, которое замыкает силовую цепь и включает электродвигатель стартера. Вал стартера начинает вращаться и через привод проворачивает коленчатый вал двигателя.
Система зажигания ВАЗ-2121
Система зажигания «Нивы» включает следующие компоненты:
- Катушка зажигания
- Распределитель зажигания
- Свечи зажигания
- Коммутатор
- Высоковольтные провода
Как работает система зажигания ВАЗ-2121? Коммутатор управляет работой катушки зажигания, периодически разрывая первичную цепь. В момент размыкания во вторичной обмотке катушки индуцируется высокое напряжение. Через распределитель оно подается на свечи зажигания, создавая искру для воспламенения топливовоздушной смеси в цилиндрах.
Система освещения и сигнализации ВАЗ-2121
Система освещения и сигнализации «Нивы» состоит из следующих элементов:
- Фары головного света
- Передние и задние фонари
- Указатели поворота
- Стоп-сигналы
- Фонари заднего хода
- Освещение салона и приборной панели
- Звуковой сигнал
Как организовано управление световыми приборами ВАЗ-2121? Основные функции освещения и сигнализации управляются с помощью подрулевых переключателей и кнопок на приборной панели. Для включения мощных потребителей (фар) используются промежуточные реле.
Контрольно-измерительные приборы ВАЗ-2121
Комбинация приборов «Нивы» включает следующие элементы:
- Спидометр
- Тахометр (не на всех модификациях)
- Указатель температуры охлаждающей жидкости
- Указатель уровня топлива
- Контрольные лампы различных систем
Как работают контрольно-измерительные приборы ВАЗ-2121? Приборы получают информацию от соответствующих датчиков, установленных на агрегатах автомобиля. Например, датчик уровня топлива передает сигнал на указатель уровня топлива в комбинации приборов. Контрольные лампы загораются при срабатывании соответствующих датчиков или выключателей.
Вспомогательное электрооборудование ВАЗ-2121
К вспомогательному электрооборудованию «Нивы» относятся:
- Электродвигатели стеклоочистителей
- Электродвигатель отопителя салона
- Электродвигатели омывателей стекол
- Прикуриватель
- Аудиосистема (если установлена)
Как организовано питание вспомогательного электрооборудования ВАЗ-2121? Большинство вспомогательных потребителей подключено через предохранители к цепи, запитанной от замка зажигания. Это позволяет исключить разряд аккумулятора при случайно оставленном включенным оборудовании на неработающем автомобиле.
Электро схема машины ваз 2121. Электрическая схема автомобиля нива. Модернизация системы зажигания
Представлены цветные схемы в хорошем качестве для Нива ВАЗ-21213, Нива ВАЗ-21214 и Нива ВАЗ 2121.
Электросхема Нива 21213
1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла. 4. Электродвигатель омывателя фар*. 5. Коммутатор. 6. Аккумуляторная батарея. 7. Стартер Нива. 8. Генератор. 9. Фары нива. 10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора. 14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла. 17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы. 22. Датчик сигнализатора недостаточного уровня тормозной жидкости. 23.
48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона. 50. Прикуриватель. 51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала. 54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива. 56. Комбинация приборов. 57. Электродвигатель омывателя заднего стекла. 58. Задние фонари. 59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла. 62. Фонари освещения номерного знака. 63. Моторедуктор очистителя заднего стекла.Электросхема автомобиля Нива 2121
1 — боковые указатели поворота; 2 — передние фонари; 3 — фары; 4 — электродвигатели очистителей фар; 5 — звуковые сигналы Нива; 6 — реле включения очистителей и омывателя фар; 7 — реле включения ближнего света фар; 8 — реле включения дальнего света фар; 9 — электродвигатель омывателя ветрового стекла; 10 — датчик недостаточного уровня тормозной жидкости; 11 — штепсельная розетка переносной лампы; 12 — датчик контрольной лампы давления масла; 13 — датчик указателя давления масла; 14 — датчик указателя температуры охлаждающей жидкости; 15 — распределитель зажигания; 16 — свечи зажигания; 17 — электродвигатель стеклоочистителя; 18 — катушка зажигания; 19 — генератор; 20 — запорный клапан карбюратора; 21 — стартер; 22 — электродвигатель омывателя фар; 23 — регулятор напряжения; 24 — реле контрольной лампы заряда аккумуляторной батареи; 25 — аккумуляторная батарея; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель контрольной лампы стояночного тормоза; 30 — выключатель контрольной лампы блокировки дифференциала; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы воздушной заслонки карбюратора; 33 — выключатель стоп-сигнала; 34 — электродвигатель отопителя; 35 — реле-прерыватель указателей поворота и аварийной сигнализации; 36 — дополнительный резистор электродвигателя отопителя; 37 — выключатель освещения приборов; 38 — переключатель света фар; 39 — переключатель указателей поворота; 40 — выключатель звуковых сигналов; 41 — переключатель стеклоочистителя; 42 — выключатель омывателя ветрового стекла; 43 — выключатель зажигания; 44 — выключатель наружного освещения; 45 — переключатель отопителя; 46 — выключатель очистителей и омывателя фар; 47 — прикуриватель; 41 — выключатель аварийной сигнализации; 49 — выключатели плафонов, расположенные в стойках дверей; 50 — указатель давления масла с контрольной лампой недостаточного давления; 51 — указатель уровня топлива с контрольной лампой резерва топлива; 52 — тахометр Нива; 53 — контрольная лампа стояночного тормоза; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа воздушной заслонки карбюратора; 56 — спидометр; 57 — контрольная лампа наружного освещения; 58 — контрольная лампа указателей поворота; 59 — контрольная лампа дальнего света фар; 60 — реле-прерыватель контрольной лампы стояночного тормоза; 61 — контрольная лампа уровня тормозной жидкости; 62 — контрольная лампа блокировки дифференциала; 63 — указатель температуры охлаждающей жидкости; 64 — плафоны ваз 2121; 65 — датчик указателя уровня и резерва топлива; 66 — задние фонари; 67 — фонари освещения номерного знака.
Описание
Картинка кликабельна. Откройте в новой вкладке и изучайте.
1 – боковые указатели поворота;
2 – передние фонари;
3 – фары;
4 – электродвигатели очистителей фар;
5 – звуковые сигналы;
6 – реле включения очистителей и омывателя фар;
7 – реле включения ближнего света фар;
8 – реле включения дальнего света фар;
9 – электродвигатель омывателя ветрового стекла;
10 – датчик недостаточного уровня тормозной жидкости;
11 – штепсельная розетка переносной лампы;
12 – датчик контрольной лампы давления масла;
13 – датчик указателя давления масла;
14 – датчик указателя температуры охлаждающей жидкости;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электродвигатель стеклоочистителя;
18 – катушка зажигания;
19 – генератор;
20 – запорный клапан карбюратора;
21 – стартер;
22 – электродвигатель омывателя фар;
23 – регулятор напряжения;
24 – реле контрольной лампы заряда аккумуляторной батареи;
25 – аккумуляторная батарея;
26 – реле стеклоочистителя;
27 – дополнительный блок предохранителей;
28 – основной блок предохранителей;
29 – выключатель контрольной лампы стояночного тормоза;
30 – выключатель контрольной лампы блокировки дифференциала;
31 – выключатель света заднего хода;
32 – выключатель контрольной лампы воздушной заслонки карбюратора;
33 – выключатель стоп-сигнала;
34 – электродвигатель отопителя;
35 – реле-прерыватель указателей поворота и аварийной сигнализации;
36 – дополнительный резистор электродвигателя отопителя;
37 – выключатель освещения приборов;
38 – переключатель света фар;
39 – переключатель указателей поворота;
40 – выключатель звуковых сигналов;
41 – переключатель стеклоочистителя;
42 – выключатель омывателя ветрового стекла;
43 – выключатель зажигания;
44 – выключатель наружного освещения;
45 – переключатель отопителя;
46 – выключатель очистителей и омывателя фар;
47 – прикуриватель;
41 – выключатель аварийной сигнализации;
49 – выключатели плафонов, расположенные в стойках дверей;
50 – указатель давления масла с контрольной лампой недостаточного давления;
51 – указатель уровня топлива с контрольной лампой резерва топлива;
52 – тахометр;
53 – контрольная лампа стояночного тормоза;
54 – контрольная лампа заряда аккумуляторной батареи;
55 – контрольная лампа воздушной заслонки карбюратора;
56 – спидометр;
57 – контрольная лампа наружного освещения;
58 – контрольная лампа указателей поворота;
59 – контрольная лампа дальнего света фар;
60 – реле-прерыватель контрольной лампы стояночного тормоза;
61 – контрольная лампа уровня тормозной жидкости;
62 – контрольная лампа блокировки дифференциала;
63 – указатель температуры охлаждающей жидкости;
64 – плафоны;
65 – датчик указателя уровня и резерва топлива;
66 – задние фонари;
67 – фонари освещения номерного знака.
Электрооборудование нива 2121 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть нива 2121 – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе аккумуляторная батарея заряжается.
Большинство электрических цепей защищено плавкими предохранителями . Электродвигатели моторедукторов ваз 2121 (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания, пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».
Мощные потребители (стартер, фары, электродвигатели нива 2131 вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.
Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.
Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя нива 2121).
При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).
Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.
Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.
Средняя оценка: 5,00 (4 из 5)

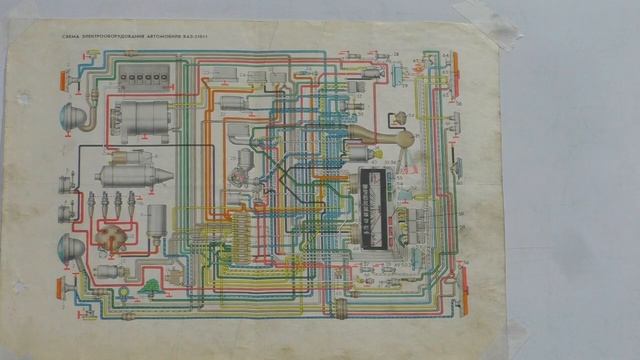

Схема электрооборудования автомобиля ВАЗ-2121 (Нива)
(нажмите для увеличения)
Условные графические обозначения на схеме
1. Боковые указатели поворота
2. Передние фонари
3. Фары
4. Электродвигатели очистителей фар
5. Звуковые сигналы
6. Реле включения очистителей и омывателя фар
7. Реле включения ближнего света фар
8. Реле включения дальнего света фар
9. Электродвигатель омывателя фар
10. Датчик недостаточного уровня тормозной жидкости
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла
13. Датчик указателя давления масла
14. Датчик указателя температуры охлаждающей жидкости
15. Распределитель зажигания
16. Свечи зажигания
17.
Электродвигатели стеклоочистителя
18. Катушка зажигания
19. Генератор
20. Запорный клапан карбюратора
21. Стартер
22. Электродвигатель омывателя ветрового стекла
23. Регулятор напряжения
24. Реле контрольной лампы заряда аккумуляторной батареи
25. Аккумуляторная батарея
26. Реле стеклоочистителя
27. Дополнительный блок предохранителей
28. Основной блок предохранителей
29. Выключатель контрольной лампы стояночного тормоза
30. Выключатель контрольной лампы блокировки дифференциала
31. Выключатель света заднего хода
32. Выключатель контрольной лампы воздушной заслонки карбюратора
33. Выключатель стоп-сигнала
34. Электродвигатель отопителя
35. Реле-прерыватель указателей поворота и аварийной сигнализации
36. Дополнительный резистор электродвигателя отопителя
37. Выключатель освещения приборов
38. Переключатель света фар
39. Переключатель указателей поворота
40. Выключатель звуковых сигналов
41. Переключатель стеклоочистителя
42.
Выключатель омывателя ветрового стекла
43. Выключатель зажигания
44. Выключатель наружного освещения
45. Переключатель отопителя
46. Выключатель очистителей и омывателя фар
47. Прикуриватель
48. Выключатель аварийной сигнализации
49. Выключатели плафонов, расположенные в стойках дверей
50. Указатель давления масла с контрольной лампой недостаточного давления
51. Указатель уровня топлива с контрольной лампой резерва топлива
52. Тахометр
53. Контрольная лампа стояночного тормоза
54. Контрольная лампа заряда аккумуляторной батареи
55. Контрольная лампа воздушной заслонки карбюратора
56. Спидометр
57. Контрольная лампа наружного освещения
58. Контрольная лампа указателей поворота
59. Контрольная лампа дальнего света фар
60. Реле-прерыватель контрольной лампы стояночного тормоза
61. Контрольная лампа уровня тормозной жидкости
62. Контрольная лампа блокировки дифференциала
63. Указатель температуры охлаждающей жидкости
64.
Плафоны
65. Датчик указателя уровня и резерва топлива
66. Задние фонари
67. Фонари освещения номерного знака
1. Передние фонари; 2. Фары; 3. Электродвигатели очистителей фар; 4. Звуковой сигнал; 5. Электродвигатель омывателя фар; 6. Электродвигатель омывателя ветрового стекла; 7. Генератор; 8. Боковые указатели поворота; 9. Аккумуляторная батарея; 10. Электродвигатель отопителя; 11. Дополнительный резистор электродвигателя отопителя; 12. Реле-прерыватель очистителя ветрового стекла; 13. Стартер; 14. Электродвигатель очистителя ветрового стекла; 15. Концевой выключатель карбюратора; 16. Электромагнитный клапан карбюратора; 17. Блок управления электромагнитным клапаном карбюратора; 18. Коммутатор; 19. Свечи зажигания; 20. Датчик-распределитель зажигания; 21. Датчик контрольной лампы давления масла; 22. Датчик указателя температуры; 23. Штепсельная розетка для переносной лампы; 24. Катушка зажигания; 25. Датчик контрольной лампы уровня тормозной жидкости; 26.
Реле включения очистителей и омывателя фар; 27. Реле включения обогрева заднего стекла; 28. Реле включения дальнего света фар; 29. Реле включения ближнего света фар; 30. Реле включения зажигания; 31. Реле включения стартера; 32. Выключатель контрольной лампы блокировки дифференциала; 33. Переключатель наружного освещения; 34. Прикуриватель; 35. Выключатель стоп-сигнала; 36. Выключатель света заднего хода; 37. Реле-прерыватель указателей поворота и аварийной сигнализации; 38. Основной блок предохранителей; 39. Дополнительный блок предохранителей; 40. Лампы подсветки рычагов управления отопителем; 41. Выключатель заднего противотуманного света; 42. Выключатель обогрева заднего стекла; 43. Переключатель электродвигателя отопителя; 44. Переключатель очистителя и омывателя заднего стекла; 45. Выключатель аварийной сигнализации; 46. Выключатель зажигания; 47. Контрольная лампа воздушной заслонки карбюратора; 48. Выключатель освещения приборов; 49. Подрулевой трехрычажный переключатель; 50. Выключатель контрольной лампы воздушной заслонки карбюратора; 51.
Электродвигатель омывателя заднего стекла; 52. Выключатели плафонов, расположенные в стойках дверей; 53. Плафоны освещения салона; 54. Комбинация приборов; 55. Фонари освещения номерного знака; 56. Выключатель контрольной лампы стояночного тормоза; 57. Датчик указателя уровня и резерва топлива; 58. Задние фонари; 59. Электродвигатель очистителя заднего стекла; 60. Элемент обогрева заднего стекла.
А. Порядок условной нумерации штекеров в колодках трехрычажного переключателя.
СХЕМА ВАЗ-2121
Ваз 2121 «нива», разработан и выпускается с 1979 года.
Схема электрооборудования ВАЗ-2121 :
1. Передние фонари,
2. Фары,
3. Электродвигатель очистителя фар,
4. Звуковой сигнал,
5. Электродвигатель омывателя фар,
6. Электродвигатель омывателя ветрового стекла,
7. Генератор,
8. Боковой указатель поворота,
9. Аккумулятор ваз-2121,
10. Электродвигатель отопителя,
11. Доп.резистор электородвигателя отопителя,
12. Реле-прерыватель очистителя ветрового стекла,
13.
Стартер,
14. Электродвигатель очистителя ветрового стекла,
15. Концевой выключатель карбюратора,
16. Электромагнитный клапан карбюратора,
17. Блок управления ЭПХХ,
18. Коммутатор,
19. Свечи зажигания,
20. Трамблер (распределитель зажигания,
21. Датчик давления масла,
22. Датчик температуры,
23. Розетка переноски,
24. Катушка зажигания,
25. Датчик уровня тормозной жидкости,
26. Реле включения очистителей и омывателя фар,
27. Реле включения обогрева заднего стекла,
28. Реле дальнего света фар,
29. Реле ближнего света фар,
30. Реле включения зажигания,
31. Реле включения стартера,
32. Выключатель лампы блокировки дифференциала,
33. Переключатель наружного освещения,
34. Прикуриватель ваз-2121,
35. Выключатель стоп-сигнала,
36. Выключатель света заднего хода,
37. Реле-прерыватель указателя поворотов и ав.сигнализации,
38. Основной блок предохранителей,
39. Дополнительный блок предохранителей,
40.
Лампа подсветки рычажков отопителя,
41. Выключатель заднего противотуманого фонаря,
42. Выключатель обогрева заднего стекла,
43. Переключатель эл.двигателя отопителя,
44. Переключатель очистителя и омывателя заднего стекла,
45. Выключатель аварийной сигнализации,
46. Выключатель зажигания,
47. Контрольная лампа воздушной заслоки карбюратора,
48. Регулятор освещения приборов,
49. Подрулевой рычажный переключатель,
50. Выключатель контрольной лампы заслонки карбюратора,
51. Электродвигатель омывателя заднего стекла,
52. Дверной выключатель плафонов,
53. Плафоны освещения салона,
54. Комбинация приборов ваз-2121,
55. Фонари освещения номерного знака.
Схема электрооборудования ВАЗ-21213 :
1. Боковые указатели поворота.
2. Передние фонари.
3. Фары ваз-21213.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
7. Реле включения ближнего света фар.
8. Реле включения дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер ваз-21213.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32.
Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.
Схема электрооборудования автомобиля ВАЗ 2121 » Схемы предохранителей, электросхемы автомобилей
1. Боковые указатели поворота.
2. Передние фонари.
3. Фары.
4. Электродвигатели очистителей фар ВАЗ 2121.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
7. Реле включения ближнего света фар ВАЗ 2121.
8. Реле включения дальнего света фар ВАЗ 2121.
9. Электродвигатель омывателя фар ВАЗ 2121.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла ВАЗ 2121.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя ВАЗ 2121.
18. Катушка зажигания.
19. Генератор ВАЗ 2121.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея ВАЗ 2121.
26. Реле стеклоочистителя ВАЗ 2121.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя ВАЗ 2121.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива ВАЗ 2121.
66. Задние фонари.
67. Фонари освещения номерного знака.
Схема электрооборудования автомобиля ВАЗ 2121
Схема электрооборудования ваз 2121. Схема электрооборудования автомобиля нива
1. Фары передние; 2. Фары; 3. Электродвигатели фароочистителей; 4. Звуковой сигнал; 5. Моторчик омывателя фар; 6. Электродвигатель омывателя ветрового стекла; 7. Генератор; 8. Боковые указатели поворота; 9. Аккумуляторная батарея; 10. Электродвигатель отопителя; 11. Дополнительный резистор электродвигателя отопителя; 12. Реле-прерыватель стеклоочистителя; 13. Стартер; 14. Электродвигатель стеклоочистителя; 15. Концевой выключатель карбюратора; 16.
Электромагнитный клапан карбюратора; 17. Блок управления электромагнитным клапаном карбюратора; 18. Переключатель; 19. Свечи зажигания; 20. Датчик распределителя зажигания; 21. Датчик контрольной лампы давления масла; 22. Датчик указателя температуры; 23. Розетка для переносной лампы; 24. Катушка зажигания; 25. Датчик контрольной лампы уровня тормозной жидкости; 26. Реле включения очистителей и омывателей фар; 27. Реле включения обогрева заднего стекла; 28. Реле включения дальнего света фар; 29. Реле ближнего света фар; 30. Реле включения зажигания; 31. Реле включения стартера; 32. Выключатель контрольной лампы блокировки дифференциала; 33. Выключатель наружного освещения; 34. Прикуриватель; 35. Выключатель стоп-сигнала; 36. Выключатель света заднего хода; 37. Реле-прерыватель указателей поворота и сигнализации; 38. Блок главного предохранителя; 39. Дополнительный блок предохранителей; 40. Лампы подсветки рычагов управления отопителем; 41. Выключатель задних противотуманных фар; 42. Выключатель обогрева заднего стекла; 43.
Выключатель двигателя отопителя; 44. Выключатель омывателя и стеклоочистителя заднего стекла; 45. Аварийный выключатель; 46. Замок зажигания; 47. Контрольная лампа воздушной заслонки карбюратора; 48. Выключатель осветительных приборов; 49. Подрулевой трехрычажный переключатель; 50. Выключатель контрольной лампы воздушной заслонки карбюратора; 51. Мотор омывателя заднего стекла; 52. Выключатели света, расположенные в дверных стойках; 53. Плафоны освещения салона; 54. Комбинация приборов; 55. Фонари освещения номерного знака; 56. Контрольная лампа выключателя стояночного тормоза; 57. Датчик указателя уровня и резерва топлива; 58. Задние фонари; 59. Мотор стеклоочистителя заднего стекла; 60. Элемент обогрева заднего стекла.
А. Порядок условной нумерации штекеров в колодках трехрычажного переключателя.
Описание
Картинка кликабельна. Откройте в новой вкладке и изучите.
1 — указатели поворота боковые;
2 — фонари передние;
3 — фары;
4 — электродвигатели фароочистителей;
5 — звуковые сигналы;
6 — реле включения очистителей и омывателя фар;
7 — реле включения ближнего света фар;
8 — реле включения дальнего света фар;
9 — электродвигатель стеклоомывателя;
10 — датчик недостаточного уровня тормозной жидкости;
11 — штепсельная розетка переносной лампы;
12 — датчик контрольной лампы давления масла;
13 — Датчик указателя давления масла;
14 — датчик указателя температуры охлаждающей жидкости;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электродвигатель стеклоочистителя;
18 — катушка зажигания;
19 — генератор;
20 — кран запорный карбюратора;
21 — стартер;
22 — электродвигатель омывателя фар;
23 — регулятор напряжения;
24 — реле контрольной лампы заряда аккумуляторной батареи;
25 – аккумуляторная батарея;
26 — реле стеклоочистителя;
27 — дополнительный блок предохранителей;
28 — блок главных предохранителей;
29 — выключатель контрольной лампы стояночного тормоза;
30 — выключатель контрольной лампы блокировки дифференциала;
31 — выключатель фонарей заднего хода;
32 — выключатель контрольной лампы воздушной заслонки карбюратора;
33 — выключатель стоп-сигналов;
34 — электродвигатель отопителя;
35 — реле-прерыватель указателей поворотов и сигнализации;
36 — добавочный резистор электродвигателя отопителя;
37 — выключатель освещения приборов;
38 — выключатель фар;
39 — выключатель указателя поворота;
40 — переключатель звуковых сигналов;
41 — переключатель стеклоочистителей;
42 — выключатель стеклоомывателя;
43 — замок зажигания;
44 — выключатель наружного освещения;
45 — выключатель отопителя;
46 — выключатель очистителей и омывателей фар;
47 — прикуриватель;
41 — выключатель сигнализации;
49 — выключатели света, расположенные в дверных стойках;
50 — Индикатор давления масла с контрольной лампой недостаточного давления;
51 — указатель уровня топлива с контрольной лампой резерва топлива;
52 — тахометр;
53 — контрольная лампа стояночного тормоза;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа воздушной заслонки карбюратора;
56 — спидометр;
57 — контрольная лампа наружного освещения;
58 — контрольная лампа указателей поворота;
59 — контрольная лампа дальнего света фар;
60 — реле-прерыватель контрольной лампы стояночного тормоза;
61 — контрольная лампа уровня тормозной жидкости;
62 — контрольная лампа блокировки дифференциала;
63 — указатель температуры охлаждающей жидкости;
64 — плафоны;
65 — датчик указателя уровня и резерва топлива;
66 – фонари задние;
67 — подсветка номерного знака.
Описание
Электрооборудование Нивы 2121 выполнено по однопроводной схеме: минусовые выводы источников и потребителей электроэнергии соединены с «землей» — кузовом и основными агрегатами автомобиля, которые служат вторым проводом. Бортовая сеть нива 2121 — постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронный регулятор напряжения. Аккумулятор заряжается во время работы.
Большинство электрических цепей защищены плавкими предохранителями. … Электродвигатели мотор-редукторов ВАЗ 2121 (стеклоочистители, стекла багажника, фары — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумулятора, зажигания, запуска двигателя, цепь «генератор — замок зажигания — блок предохранителей» не защищены.
Мощные потребители (стартер, фары, электродвигатели вентиляторов охлаждения Нива 2131, электробензонасос и др.) подключаются через реле.
Предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и цепи, которые они защищают, приведены в таблице.
Предохранители системы впрыска ВАЗ 2131 расположены в отдельном блоке на левой боковине под панелью приборов.
Плавкий предохранитель на 30 А защищает цепь питания вентиляторов радиатора, а три предохранителя на 15 А защищают электробензонасос, блок управления (вход постоянного тока) и цепь главного реле системы впрыска соответственно (см. также Нива 2121 система управления двигателем с впрыском).
При ремонте электросистемы отсоединить «минусовую» клемму аккумуляторной батареи (при выключенном двигателе).
Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину перегорания.
Не используйте предохранители слишком большого размера или самодельные, так как это может привести к возгоранию.
Из-за опасности короткого замыкания не вскрывайте предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.
Средний рейтинг: 5,00 ( 4 из 5)
СХЕМА ВАЗ-2121
Ваз 2121 «Нива», разрабатывается и выпускается с 1979 года.
Схема электрооборудования ВАЗ-2121:
1. Фары передние,
2. Фары,
3. Электродвигатель очистителя фар,
4. Звуковой сигнал,
5. Электродвигатель омывателя фар,
6. Электродвигатель омывателя лобового стекла,
7. Генератор,
8 Указатель поворота боковой,
9. Аккумулятор ваз-2121,
10. Электродвигатель отопителя,
11. Дополнительный резистор электродвигателя отопителя,
12. Реле-прерыватель стеклоочистителя,
13. Стартер,
14. Электродвигатель стеклоочистителя,
15. Концевой выключатель карбюратора,
16. Электромагнитный клапан карбюратора,
17. Блок управления ЭПХХ,
18.
Переключатель,
19. Свечи зажигания,
20. Трамблер (распределитель зажигания,
21. Датчик давления масла,
22. Датчик температуры,
23. Несущая розетка,
24. Катушка зажигания,
25. Датчик уровня тормозной жидкости,
26. Реле включения очистителей и омывателей фар,
27. Реле обогрева заднего стекла,
28. Реле дальнего света,
29. Реле ближнего света фар,
30. Реле включения зажигания,
31. Реле выключателя стартера,
32. Выключатель лампы блокировки дифференциала,
33. Выключатель наружного освещения,
34. Прикуриватель ВАЗ-2121,
35. Выключатель стоп-сигналов,
36. Выключатель фонарей заднего хода,
37. Реле- прерыватель указателей поворота и сигнализации,
38. Главный блок предохранителей,
39. Дополнительный блок предохранителей,
40. Лампа подсветки рычага отопителя,
41. Выключатель заднего противотуманного фонаря,
42. Выключатель обогрева заднего стекла,
43.
Выключатель электродвигателя отопителя,
44. Выключатель стеклоочистителя и омывателя заднего стекла,
45. Выключатель сигнализации,
46. Выключатель зажигания,
47. Контрольная лампа воздушной заслонки карбюратора,
48. Регулятор освещения приборов,
49. Выключатель подрулевого рычага,
50. Выключатель контрольной лампы заслонки карбюратора,
51. Электродвигатель омывателя заднего стекла,
52. Выключатель плафонов дверей,
53. Лампы освещения салона,
54. Комбинация приборов ВАЗ-2121,
55. Фонари освещения номерного знака.
Схема электрооборудования ВАЗ-21213 :
1. Боковые указатели поворота.
2. Фары передние.
3. Фары ВАЗ-21213.
4. Электродвигатели фароочистителей.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателей фар.
7. Реле ближнего света фар.
8. Реле дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Розетка для переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик датчика температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер ВАЗ-21213.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигналов.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворотов и сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель осветительных приборов.
38. Переключатель фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель стеклоомывателя.
43. Замок зажигания.
44. Выключатель наружного освещения.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателей фар.
47. Прикуриватель.
48. Аварийный выключатель.
49. Выключатели плафонов, расположенных в дверных стойках.
50. Индикатор давления масла с контрольной лампой пониженного давления.
51. Индикатор уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Лампа контрольная наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза ВАЗ-21213.
Нажмите для увеличения (259 КБ)
Обозначения на схеме
1. Боковые указатели поворота.
2. Фары передние.
4. Электродвигатели фароочистителей.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателей фар.
7. Реле ближнего света фар.
8. Реле дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Патрон переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик датчика температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17.
Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумулятор.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворотов и сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель осветительных приборов.
38. Выключатель фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителей.
42. Выключатель стеклоомывателя.
43. Замок зажигания.
44. Выключатель наружного освещения.
45. Выключатель обогревателя.
46. Выключатель очистителей и омывателей фар.
47. Прикуриватель.
48. Аварийный выключатель.
49. Выключатели плафонов, расположенных в дверных стойках.
50. Индикатор давления масла с контрольной лампой пониженного давления.
51. Индикатор уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Фонари задние.
67. Фонари освещения номерного знака.
Сканировано Незримым (2121). Текст подготовил АЛЕР
В случае короткого замыкания мгновенно перегорают и размыкают соединение, отключая защищаемое оборудование.
Применение предохранителей на автомобиле Нива 2121 имеет ряд своих особенностей:
- все электродвигатели мотор-редукторов, управляющие стеклоочистителями, надежно защищены многоразовыми плавкими вставками. Они биметаллического типа и полностью автоматические;
- для минимизации риска короткого замыкания в цепи оборудования подачи питания на систему впрыска топлива используются предохранители с проводом сечением 1 мм.
Такие вставки моментально прогорают, открывая сеть и полностью исключая самовозгорание; - цепи такого оборудования, как аккумуляторная батарея, системы зажигания и запуска двигателя, генератор, в защите не нуждаются, поэтому предохранители в них вообще не встроены;
- система питания электровентилятора радиатор охлаждения защищен вставкой, выдерживающей силу тока и более ампер;
- электробензонасос, оптическая аппаратура, электродвигатель вентилятора и другие потребители повышенной мощности подключаются к бортовой сети через специальное реле, снабженное собственным предохранителем, и не нуждаются в дополнительной защите; Предохранители
- на 15 ампер устанавливаются для защиты электрических цепей управления электронным блоком, топливным насосом и главным реле системы впрыска топлива.
Такие вставки моментально прогорают, открывая сеть и полностью исключая самовозгорание;Расположение предохранителей
Все плавкие вставки, применяемые в электрической цепи автомобиля Нива 2121, делятся на две группы. Они размещены в блоках предохранителей, расположенных под приборной панелью справа от сиденья водителя.
В инструкции по эксплуатации автомобиля вы без труда найдете описание каждого из этих защитных устройств, а также их технические характеристики.
Если какое-либо электрооборудование в вашем автомобиле вышло из строя, первым делом проверьте исправность предохранителя. Для этого очень важно соблюдать следующие правила безопасности:
- перед заменой плавкой вставки необходимо выявить и устранить причину ее выхода из строя;
- ни в коем случае нельзя устанавливать предохранители, не соответствующие требованиям производителя автомобиля;
- категорически запрещается замыкать контакты вставок любыми металлическими предметами;
- Не вынимайте предохранители из блока с помощью отвертки или ножа без предварительного отключения питания.
Классические автомобили СССР на продажу Tachanka.com
Перейти к содержимому
sovietcar777 все автомобили, Продажа, НИВА, СССР АВТО, СССР Внедорожник, ВАЗ Оставить комментарий
1992
запчасти оригинальные. Создан для гонок. Новая коробка передач
5 МКПП
Двигатель Over Powered 1,9 литра
Электронное зажигание.
Профессиональный каркас безопасности. только по договору купли-продажи.
| Кузов и шасси | |||
|---|---|---|---|
| Класс | Внедорожник | ||
| Кузов | 3-дверный Компактный внедорожник | ||
| Снаряженная масса | 1150 кг | ||
| Трансмиссия | |||
| Двигатель | 1,9 л | ||
| Мощность двигателя | ~ 110 кВт (л.с.) | Крутящий момент | 126 Н·м (93 фунт-фут) при 5000 об/мин |
| Трансмиссия | 5-ступенчатая механическая | ||
| Конфигурация шасси | 4×4 | ||
| Прочее | |||
| Объем бака | 45 л | ||
Советский и российский внедорожник — внедорожник малого класса с несущим кузовом и постоянным полным приводом.
Серийно выпускается с 5 апреля 1977 года (до 2006 года продавался на внутреннем рынке под названием ВАЗ-2121 «Нива», а на экспортных рынках как Lada Niva, с 2006 по 2021 год — под названием LADA 4×4, с 2021 года — Лада Нива Легенда)
Британский исследователь советского автомобилестроения Энди Томпсон считает «Ниву» прямым предком класса компактных кроссоверов, на которые ориентировались создатели Suzuki Vitara. Некоторые эксперты называют его лучшим автомобилем в истории Волжского автозавода, это самая удачная экспортная модель ВАЗа за всю его историю.
Цена: 13500$ Оставьте свои контактные данные для связи с продавцомПосмотреть больше автомобилей в этой категории
все автомобили
год состояние топливные баллоны трансмиссия 1985 год хороший газ 4 цилиндра механика В частной коллекции автомобилей Продается автомобиль ВАЗ 2106 в отличном техническом состоянии, 1985 года выпуска. Все запчасти оригинальные.
Похожие записи
