Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В

Устройство зарядное предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Характеристики и описание

Технические характеристики:

  • Номинальное напряжение питающей сети, В - 220 ±11;
  • Номинальное напряжение заряжаемой батареи, В -12;
  • Ток заряда номинальный, А, не менее - 4,0;
  • Потребляемая мощность, Вт, не более - 85.

На лицевой панели расположены:

  1. индикатор тока для контроля тока заряда;
  2. кнопка включения режима «АВТОМАТ»;
  3. светодиод, сигнализирующий об окончании цикла заряда;
  4. кнопка включения режима «ЦИКЛ».

Шнур подачи сетевого напряжения с вилкой и шнуры подсоединения устройства к аккумуляторной батарее с зажимами выводятся с задней стенки устройства.

Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В, схема

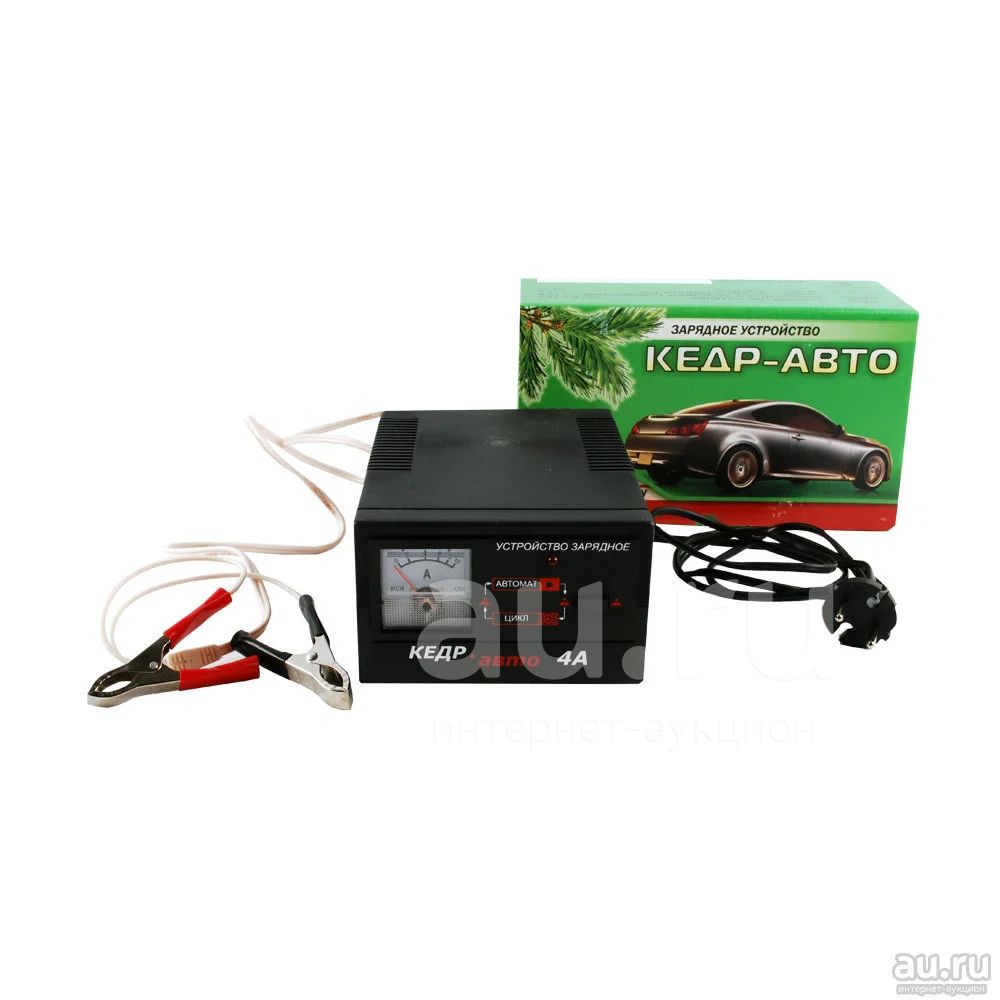

Рис. 1. Внешний вид устройства зарядного "Кедр-Авто 4А".

Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В, схема

Рис. 2. Внешний вид устройства зарядного "Кедр-Авто 12В".

Принципиальная схема

Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В, схема

Рис. 3. Принципиальная схема зарядных устройств "Кедр-Авто 4А" и "Кедр-Авто 12В" (предохранители F2 и F3 в приборе "Кедр-Авто 12В" не устанавливаются).

Табл. 1. Перечень элементов к принципиальной схеме прибора "Кедр-4А", "Кедр-12В".

Позиционное обозначение Наименование элемента и тип Кол-во Примечания
R1, R2, R4 Резисторы МЛТ-0,125 - 120 Ом ± 10 % 3
R3, R5, R10 - R12 R14, R17, R18, R20 МЛТ-0,125 - 30 кОм ± 10 % 9
R6 МЛТ-0,125 - 10 кОм ± 10 % 1
R7, R16, R21 МЛТ-0,125 - 1,0 кОм ± 10 % 3
R8 МЛТ-0,125 - 18 кОм ± 10 % 1
R9, R19 СПЗ-38 - 33 кОм 2
R13 МЛТ-0,125 - 150 кОм ± 10 % 1
R22 МЛТ-0,125 - 120 кОм + 10 % 1
С1 Конденсаторы К73-17-630В - 0,1 мкФ 1
С2, С3, С4 К73-17-630В - 0,022 мкФ 3
VD1 - VD5 Диоды КД103А 5
VD6 КС175Ж 1
VS1, VS2 КУ202Г -т- М 2
HL1 Индикаторы АЛ307БМ 1
VT1 Транзисторы КТ361Г 1
VT2, VD3 КТ315Г 2
DD1, DD2
Микросхемы К176ЛА7
2
DD3 К176ИЕ5 1
DD4 К176ТМ2 1
F1 Предохранители ВП1-1 ІА 250 В 1
F2, F3 ВП1-1 5 А 250 В 2 "Кедр-4А"
РА1 Измерительный механизм М42303 1

Шаблоны шкалы для амперметра

Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В, схема

Рис. 4. Шаблон для восстановления шкалы амперметра зарядного устройства "Кедр-М".

Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В, схема

Рис. 5. Шаблон для восстановления шкалы амперметра зарядного устройства "Кедр-Авто 4А".

Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В, схема

Рис. 6. Шаблон для восстановления шкалы амперметра устройства зарядного автоматического "Электроника" УЗС-П-12-6,3.

Зарядное устройство КЕДР АВТО (1991 год)

Принципиальная схема зарядного устройства КЕДР АВТО (1991г.)

Рис. 7. Принципиальная схема зарядного устройства КЕДР АВТО (1991 год).

Расположение деталей на печатной плате зарядного устройства КЕДР АВТО

Рис. 8. Расположение деталей на печатной плате зарядного устройства КЕДР АВТО.

Внешний вид печатной платы зарядного устройства КЕДР АВТО

Рис. 9. Внешний вид печатной платы зарядного устройства КЕДР АВТО.

Зарядное устройство КЕДР-Авто 4А и КЕДР-Авто 12В, схема

Рис. 10. Еще одна монтажная плата зарядных устройств "Кедр-Авто 12В" и "Кедр-Авто 4А".

Литература:

  1. Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.
  2. Форум "pro-radio.ru/auto/623".

Кедр авто 12в ремонт

Устройство зарядное предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Характеристики и описание

  • Номинальное напряжение питающей сети, В — 220 ±11;
  • Номинальное напряжение заряжаемой батареи, В -12;
  • Ток заряда номинальный, А, не менее — 4,0;
  • Потребляемая мощность, Вт, не более — 85.

На лицевой панели расположены:

  1. индикатор тока для контроля тока заряда;
  2. кнопка включения режима «АВТОМАТ»;
  3. светодиод, сигнализирующий об окончании цикла заряда;
  4. кнопка включения режима «ЦИКЛ».

Шнур подачи сетевого напряжения с вилкой и шнуры подсоединения устройства к аккумуляторной батарее с зажимами выводятся с задней стенки устройства.

Рис. 1. Внешний вид устройства зарядного "Кедр-Авто 4А".

Рис. 2. Внешний вид устройства зарядного "Кедр-Авто 12В".

Принципиальная схема

Рис. 3. Принципиальная схема зарядных устройств "Кедр-Авто 4А" и "Кедр-Авто 12В" (предохранители F2 и F3 в приборе "Кедр-Авто 12В" не устанавливаются).

Табл. 1. Перечень элементов к принципиальной схеме прибора "Кедр-4А", "Кедр-12В".

Позиционное обозначение Наименование элемента и тип Кол-во Примечания
R1, R2, R4 Резисторы МЛТ-0,125 — 120 Ом ± 10 % 3
R3, R5, R10 — R12 R14, R17, R18, R20 МЛТ-0,125 — 30 кОм ± 10 % 9
R6 МЛТ-0,125 — 10 кОм ± 10 % 1
R7, R16, R21 МЛТ-0,125 — 1,0 кОм ± 10 % 3
R8 МЛТ-0,125 — 18 кОм ± 10 % 1
R9, R19 СПЗ-38 — 33 кОм 2
R13 МЛТ-0,125 — 150 кОм ± 10 % 1
R22 МЛТ-0,125 — 120 кОм + 10 % 1
С1 Конденсаторы К73-17-630В — 0,1 мкФ 1
С2, С3, С4 К73-17-630В — 0,022 мкФ 3
VD1 — VD5 Диоды КД103А 5
VD6 КС175Ж 1
VS1, VS2 КУ202Г -т- М 2
HL1 Индикаторы АЛ307БМ 1
VT1 Транзисторы КТ361Г 1
VT2, VD3 КТ315Г 2
DD1, DD2 Микросхемы К176ЛА7 2
DD3 К176ИЕ5 1
DD4 К176ТМ2 1
F1 Предохранители ВП1-1 ІА 250 В 1
F2, F3 ВП1-1 5 А 250 В 2 "Кедр-4А"
РА1 Измерительный механизм М42303 1

Шаблоны шкалы для амперметра

Рис. 4. Шаблон для восстановления шкалы амперметра зарядного устройства "Кедр-М".

Рис. 5. Шаблон для восстановления шкалы амперметра зарядного устройства "Кедр-Авто 4А".

Рис. 6. Шаблон для восстановления шкалы амперметра устройства зарядного автоматического "Электроника" УЗС-П-12-6,3.

Зарядное устройство КЕДР АВТО (1991 год)

Рис. 7. Принципиальная схема зарядного устройства КЕДР АВТО (1991 год).

Рис. 8. Расположение деталей на печатной плате зарядного устройства КЕДР АВТО.

Рис. 9. Внешний вид печатной платы зарядного устройства КЕДР АВТО.

Рис. 10. Еще одна монтажная плата зарядных устройств "Кедр-Авто 12В" и "Кедр-Авто 4А".

  1. Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.
  2. Форум "pro-radio.ru/auto/623".
  • PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
  • Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
  • Онлайн просмотрщик Gerber-файлов от PCBWay!

если поставить стабилитрон на 8,5В ничего страшного не будет ? на работе и характеристиках устройства это никак не отразится?

Виктор, вот параметры КС175Ж, который установлен в схеме:

  • Минимальное напряжение стабилизации 7,1 В;
  • Номинальное напряжение стабилизации — 7,5 В;
  • Максимальное напряжение стабилизации — 7,9 В;
  • Ток стабилизации стабилитрона — 4 мА.

Как видим, у стабилитрона есть некоторый разброс напряжения стабилизации: 7,1-7,9 В. Он используется в схеме для питания логических микросхем серии К176.
Скорее всего что замена КС175Ж на стабилитрон с напряжением 8,5В никак не повлияет на работу зарядного устройства.

А почему схема такая, а печатная плата от другой схемы?
От приведенной схемы печатной платы не могу найти.

Владимир, печатная плата (рис. 10) разрабатывалась для схемы 1991-го года выпуска (рис. 7), причем она немного отличается от оригинальной заводской платы (рис. 9). Рисунок печатной платы для схемы, что на рисунке 3, нам пока что не встречался.

Есть печатная плата в Sprint-Layout-6. Если есть желании могу выложить.

Евгений, спасибо что поделились разработкой! Печатная плата для Кедр-Авто-4А (SprintLayout 6) — Скачать

Есть ли альтернатива КУ202Г?

Зарубежные аналоги КУ202 — BT138, ВТ151 (12А) в корпусе TO-220.

Как добавить ручной режим для кедр авто 4А, чтобы можно было принудительно заряжать током 6А?

Попал мне в ремонт КЕДР АВТО 12В, год не знаю. За все КЕДРы говорить не буду, только на примере данного экземпляра. Печатная плата и монтажная схема соответствует Рис. 10. Принципиальная схема — полностью соответствует Рис. 7. Схема Рис. 3 содержит явные ошибки, неправильно показано подключение микросхемы DD4 — К176ТМ2. Там, даже, для части DD4.2 неправильно пронумерованы ножки микросхемы. В моём экземпляре — отказала именно эта микросхема, пришлось поразбираться. Так как нарисовано на схеме Рис.3 — узел на микросхеме DD4 работать правильно не может. Лучше бы её удалить. схему на Рис. 3.

Алекс, благодарим за замечания. Ошибки исправлены. Сверили нумерацию выводов всех микросхем на рисунке 3 — для элемента DD4.2 были перепутаны местами 12 с 13 и 10 с 11.

Всем здравия! Отдали мне кедр 12в в неисправном состоянии, проблема в трансе. ТПП3-2-220-50к в сети током ничего не нашел( состоит из 1 первички 1-2, и двух вторичек 5-6, и 4-3 очень нужно сопротивление первички и вторичек и выходных напряжений. Зарание спасибо.

Здравствуйте, Что регулируют R5 и R9? Как можно ограничить напряжение до 14.8 В?

Доброго времени суток всем! Один человек уже спросил про альтернативу КУ 202г. Я не слишком силён в радио и электроаппаратуре. Вышел из строя один из тиристоров. В магазине при покупке "мастера продавцы" уверили, что КУ 202г и Ку 202ж взаимозаменяемы (на тот момент КУ 202г в продаже отсутствовали). Да, конечно, после установки КУ 202ж аппарат работает, но не срабатывает автоматическое отключение, когда АКБ уже зарядилась полностью.
Приходится постоянно караулить, чтобы не случилась перезарядка и не осыпались пластины в АКБ.
Может всё же есть альтернатива ИМЕННО КУ 202г?

Тиристоры КУ202Г и КУ202Ж по характеристикам одинаковы за исключением параметра "Постоянное напряжение в закрытом состоянии", где оно равно 50В и 10В соответственно.

Схема низковольтная и этот параметр здесь может быть не столь критичен, возможно вышли из строя еще какие-то детали. Нужно проверить исправны ли все транзисторы и диоды, изучить работу устройства и проверить микросхемы.

На плате установлен подстроечный резистор R5 "Окончание заряда" (схема на рисунке 7), возможно его крутили без понимания и устройство не настроено на отключение заряда при достижении определенного уровня напряжения на батареи.

Здравствуйте. У зу кедр перестал работать в следствии обрыва диодов в цепи управляющих электродов тиристоров.
Заменил диоды и тиристоры. Зарядка пошла только в циклическом режиме.При включении режима автомат светодиод выключался амперметр показывал ток 2 а и выключался через пару секунд.Чуть пошевелил R5 заряд пошел чуть больше времени.Тестер на батарейке /40А/ показывал включение зу при 13.4 и выключении при 14.4 все бы хорошо но не было фиксированного отключения.Зу включается при указанных параметрах и отключается пока не отключишь его от сети.Проконсультируйте пожалуйста как должно быть.Заранее благодарю.

заряд происходит в циклическом режиме. т.е. стрелка амперметра отклоняется на 1 А а потом снова падает до 0 А. и так с частотой примерно 50-60 Гц.

Каждый, кто имеет автомобиль, прекрасно знает, где находится цветной параллелепипед, обклеенный цветными наклейками, зачем он нужен, но мало кто задумывается, что аккумуляторная батарея не вечная, и за ней нужно как минимум ухаживать. Только тогда она сможет протянуть отведенных ей 5-7 лет. А при необходимости ее нужно заряжать. Причем заряжать правильно, и для этого сейчас есть все условия.

Содержание:

Зарядное устройство Кедр Авто 4а

Среды сотен тысяч моделей зарядных устройств (ЗУ), многие автомобилисты предпочитают отечественные зарядки. То ли генетическая сила привычки, то ли похвальный патриотизм, но определенной популярностью пользуется зарядное устройство Кедр Авто 4а. У многих возникают сложности с ремонтом этого прибора в силу того, что схема утеряна, а найти оригинальную не всегда удается. Мы порылись в наших архивах, и откопали схему прибора, которую предлагаем для изучения.

Имеет несложную архитектуру, и разобраться довольно просто, если можете отличить резистор от канистры. А если не можете, мы постараемся объяснить что это такое, зачем он нужен и как им пользоваться.

Когда необходимо использовать зарядное устройство

Химия — штука тонкая, а аккумулятор насквозь состоит из химических процессов. В тонкости химии мы погружаться не станем, а выясним то, что касается среднестатистического автомобилиста, его аккумулятора, и зарядного устройства Кедр Авто 4а.

АКБ должна быть в порядке. Зимой и летом. Но она имеет допустимую степень разряженности, которая проверяется довольно просто – при помощи ареометра, если конструкция АКБ позволяет, либо при помощи замера минимального напряжения на выводах. В первом случае замеряем плотность, во втором непосредственно напряжение. Допустимое значение разрядки АКБ зимой — 25% от номинала, а летом — 50%. Если банка может держать напряжение 1,6 В на протяжении пяти секунд, значит она полностью заряжена. Если напряжение составляет 1,4 В, значит батарея села на 50%. вся арифметика.

Проводить подзарядку АКБ нужно, и если вы выбрали Кедр Авто 4а, то оно вполне справится со своей задачей в том случае, если оно исправно. А последствия неправильной зарядки могут быть невеселыми для аккумулятора, поэтому каким бы умным не был прибор, его нужно контролировать.

Описание

Любая аккумуляторная батарея заряжается от источника, превышающего напряжения батареи, и это должен быть источник постоянного тока. Следовательно, ЗУ должно преобразовать переменный ток в постоянный, и на выходе выдать нам необходимое для зарядки напряжение. Прибор делает это превосходно. Вот его технические данные:

  • способно работать от бытовой сети 220 В ± 11 В;
  • номинальное напряжение батареи, которую он заряжает — 12 В;
  • минимальный ток заряда — 4,0 А;
  • потребляет не более 85 Вт.

Предназначено и для зарядки, и для восстановления аккумуляторных батарей, потерявших заряд в силу ряда причин. Вызвать падение напряжения на АКБ может масса факторов, но самым основным считается сульфатация пластин и их окисление. Кедр предназначен также для учебно-тренировочных зарядно-разрядных циклов, восстанавливающих способность батареи держать заряд.

Зарядка происходит определенное количество времени, которое зависит от емкости АКБ, от степени износа пластин, а также от степени разрядки батареи. Оборудован простейшим микропроцессором, управляющее всеми возможными режимами зарядки и работы устройства.

Функции

При подключении ЗУ с соблюдением полярности аппарат начинает зарядку АКБ в автоматическом режиме, о чем сигнализирует светодиод. В этом режиме производится стандартная зарядка АКБ током не более, чем 4 А с контролем напряжения на выводах. При достижении максимального значения зарядного напряжения, прибор сам отключается от аккумулятора. Об этом говорит мигающий светодиод.

Для снятия сульфатации необходимо использовать режим «цикл». В этом режиме желательно подключить параллельную нагрузку на аккумулятор, которая потребляет около 1 А тока. Для этого подойдет автомобильная лампочка на 6 Вт. Если этого не сделать, то процесс пройдет тоже успешно, но займет немного больше времени. Для полного устранения сульфатации необходимо оставить аккумулятор подключенным к прибору на 3-5 суток.

Устройство имеет также предпусковой режим зарядки АКБ. В этом случае зарядка происходит быстрее за счет того, что применятся ток высокого номинала — до 10 А. Процесс длится около пяти минут. После этого аппарат автоматически переходит в режим «автомат», и уже ограничивает ток до 4 А.

Таким образом работает Кедр Авто 4а. Благодаря несложной схеме любую его неисправность можно выявить и устранить, а служит прибор достаточно долго. Следите за амперметром, и удачи в дороге!

Всем доброго времени суток.
Собственно хочу поделиться результатами своей работы по переделке зарядного устройства Кедр Авто 10А на управление от PIC12F629.
Принесли мне не так давно его на ремонт. Трансформаторная схема с управлением от ATINI 25 через оптопару.
На плате сгорел собственно контроллер, стабилизатор 7805 (из-за енго контроллер и погорел) и еще по мелочи. В общем 50% всех деталей.
В принципе, в интернете есть прошивка на ATINI 25 на такую схему устройства, но я как раз начал практиковаться в программировании PIC-ов и у меня под рукой были контроллеры PIC12F629. В общем, я решил попробовать.
Результат работы в приложенном архиве. Схему особенно менять не пришлось, разве только с учетом цоколевки PIC12А629, да изменена функция контроля тока на контроль напряжения.
При наладке нужно только установить напряжение отключения (14.4V).
Еще добавил помимо основных режимов — автоматического, режима тренировки аккумулятора и предпускового режима режим ручного регулирования тока. Кроме того, в ручном режиме возможна калибровка уставок тока (минимального и максимального) для автоматического режима и режима тренировки аккумулятора.
Запись уставок производится в энергонезависимую память контроллера и поэтому остается неизменной до следующей калибровки. Это позволяет настроить режим работы зарядного устройства как угодно, в зависимости от заряжаемого аккумулятора.
По моему неплохо.
У меня не оказалось под рукой автомобильного аккумулятора для проверки и тестировал устройство я на аккумуляторах от UPS блоков питания. Испытания прошли нормально.
Учитывая, что это одна из моих первых программ для МК PIC, я считаю, что вышло неплохо.

, прошивка и описание работы.zip 109.64 КБ Скачано: 176 раз(а)

Исправил схему, добавил плату в ЛАЙ-6.

10А PIC12F629.rar 93.18 КБ Скачано: 177 раз(а)

Извините, допустил неточность. Диод оптопары PC817 наоборот указал. -). Просто особо со схемой не заморачивался, да и перерисовывал с оригинала, а потом правил в Автокаде.
В общем выкладываю уточненную исправленную схему с указанием нумерации всех выводов. Дабы не плодить неточности.
Хотя можно и так, как Valeriy L исправил.
И еще одно — 78M05 лучше применять в корпусе ТО-220.

.zip 88.92 КБ Скачано: 109 раз(а)

Интересно почему опять в твоей исправленной схеме диоды VD2 и VD3 нарисованы наоборот. Сравни схему КЕДР-Авто-5 на ATtiny13.

-Авто-10A_Ниипп.rar 16.68 КБ Скачано: 131 раз(а)

Я брал за образец вот эту схему (во вложении). Кроме того, на плате зарядника, который я ремонтировал эти диоды стоят именно так и не иначе. Сам только что проверял. А вот диод оптопары на исходной схеме (что во вложении) был изображен неправильно. Это я тоже сам лично проверил из схемы.
Да и зачем спорить? Ведь в принципе не так важно, на какой полярности сработает оптопара — на положительной, как на моей схеме или на отрицательной, как на вашем варианте? Так и так правильно, если диод оптопары поставить соответственно.

Chardyncev › Блог › Ремонт зарядного устройства Кедр авто 10А»

Здесь, скорее, не ремонт, а свап. Зарядное отказалось заряжать АКБ. Пролежав неделю под столом, оно попало под мой паяльник. Я не мастер. Не шарю в электронике. Но… Много ума не надо, чтобы с помощью вольтметра понять, что с трансформатора напряжение всё же есть. При разных способах подключение переменное напряжение было 12.4 и 25 примерно. Подключился к 12 вольтам. Ток переменный. Валяются у меня разобранные блоки питания от ПК. Там на плате я видел диодный мост. Ищем. Выпаиваем из платы и припаиваем к выводам трансформатора.

При токе 8А диодный мост грелся сильно. Намазал термопастой и прикрутил к металлической пластине, на которой располагались два тиристора.

Позже конструкцию я поменял. Тиристоры выкинул (я же их не использую).

Вместо этой пластины поставил радиатор от того же БП, от которого был взят диодный мост.

Плату выкидывать не стал. От неё работает амперметр. Замерил температуру радиатора без вентилятора при 8А. Нагрел до 80c.

Поставил вентилятор. При 9-10А температура держится от 50с до 55с.

Между диодным мостом и предполагаемой АКБ поставил предохранитель 10А (10А — максимальный заявленный ток, который может выдать устройство изначально. Я его превышать не стал). Кстати, теперь ЗУ можно использовать, как блок питания.

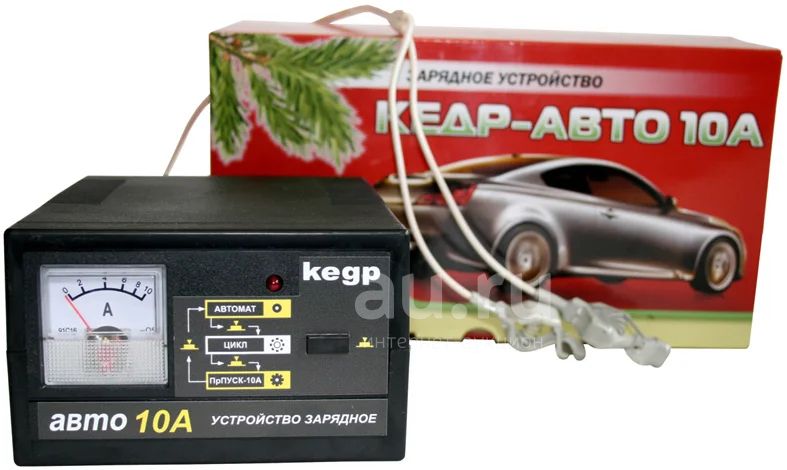

Зарядное устройство Кедр АВТО 10. Инструкция по применению
Руководство по применению предпускового зарядного устройства Кедр АВТО 10

Радиостанции
Радиомодемы
GSM модемы
Антенны
Блоки питания и преобразователи
Информация
(495) 220-95-14
[email protected]

Функциональные особенности Кедр АВТО 10

• Обладает высокой степенью защиты от неверного подключения, перегрузки и короткого замыкания зажимов;
• Модель оснащена самыми современными трансформаторами, изготавливаемыми ведущим предприятием Российской Федерации;
• Есть предпусковой режим – режим форсажа (аккумулятор заряжается при силе тока до 10А), после чего автоматически переходит на номинальную зарядку с силой тока в 5А;
• После окончания процесса зарядки батареи током в 4 А система самостоятельно переведет устройство в режим подзарядки при силе тока 0,5 А. Таким образом гарантируется полный заряд аккумулятора и не допускается его перезарядка;
• Есть возможность десульфатации АКБ в циклическом режиме заряда;
• Гарантийный срок службы составляет ровно один год с момента продажи;
• В режиме автоматического заряда номинальный ток составляет 4 А;
• При верной эксплуатации и соблюдении правил хранения срок службы не менее пяти лет;
• Вес устройства не превышает 0,6 килограмма.
• Зарядка аккумуляторной батареи и восстановление ее работоспособности, утраченной в силу образования сульфатов свинца и окисления электродов.
• Может использоваться для «тренировки» АКБ с целью повысить ее технические характеристики и продлить срок службы.

ОБЩИЕ СВЕДЕНИЯ

1. Зарядное устройство «Кедр-Авто» предназначено для зарядки 12-вольтовых аккумуляторных батарей. Время зарядки зависит от емкости батареи и степени ее разряженности.

Важная информация для автолюбителя, который хочет, чтоб его аккумулятор работал долго.

Распространенная ошибка автолюбителей в том, что заботиться об аккумуляторе они начинают тогда, когда автомобиль уже нельзя завести. Известно, что в городском цикле езды часто пользуются стартером, и за период коротких поездок генератор не успевает зарядить аккумуляторную батарею полностью.

Давайте разберем химию процесса

При разрядке батареи на пластины осаживается из электролита белый налет. Это нормальный процесс (сульфатация). И если своевременно начать заряжать аккумуляторную батарею, то происходит ее восстановление. Но если мы допустили глубокую разрядку, налет кристаллизуется, и зарядка не обеспечит очищение пластин батареи, емкость аккумулятора резко уменьшится.

Именно поэтому необходимо практически ежедневно дозаряжать батарею. Это значит очищать пластины и держать аккумулятор в идеальном, рабочем состоянии, надолго продлевая его бесперебойный срок эксплуатации. Зарядное устройство «Кедр-авто» позволяет автолюбителю легко справляться с этой задачей.

2. Устройство обеспечивает автоматический переход в режим подзарядки малым током по окончании зарядки в режиме «АВТОМАТ».

3. Зарядное устройство дает возможность осуществлять восстановление аккумуляторной батареи (десульфатацию), для чего предусмотрен режим «ЦИКЛ».

4. В модели устройства «Кедр-авто-10» предусмотрен режим зарядки аккумулятора повышенным током до 10 А (предпусковой режим). Предпусковой режим обеспечивается благодаря микропроцессору, которым оснащено зарядное устройство Кедр АВТО 10. Чтобы активировать его, нужно просто нажать предназначенную для этого кнопку «Автомат». После этого автоматическая система зарядного устройства подает повышенный ток. Этот режим незаменим в случаях, когда зарядить аккумулятор нужно максимально быстро.

5. В устройстве имеются световые индикаторы, с

УЛУЧШЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА КЕДР-АВТО

Приноровился имеющимся зарядным устройством для автомобилей Кедр заряжать литиевые аккумуляторы на 12 вольт 1,3 А. Не напрямую конечно, а через регулируемый резистор ПЭВ с необходимым выставленным сопротивлением, которое ограничивает силу зарядного тока до 150 мА. Тут тебе и зарядка и десульфация в режиме «Цикл». Удобно,  но захотелось, чтоб ещё удобнее.

Электрическая схема ЗУ

СХЕМА ЗАРЯДНОГО УСТРОЙСТВА КЕДР-АВТО - СХЕМА

Схема имеющегося ЗУ.  Именно для неё ничего подходящего в плане регулировки тока найти не получилось, а вот для подобной схемы, тоже Кедра, но другой модификации нашлось подходящее решение. Им и руководствовался, не без доли сомнения и с готовностью к риску. Ибо схема доработки была начертана от руки, причём вероятно левой, и с комментарием,  степень серьёзности которого целиком зависел от степени реалистичности восприятия его читающего.

гнездо сети 220в

Но начал работу не с регулятора тока, а с места ввода в ЗУ провода питания, ибо ужасно надоели постоянно путающиеся провода. На сей девайс просто просилась пара от компьютерного блока питания. Изыскал место на корпусе способное вместить розетку и реализовал задумку.

гнездо советское 220в

С противоположной боковой стороны корпуса расположилась выходная розетка. Её вертикальное расположение продиктовано не только отсутствием места для горизонтальной установки, но фактором более лёгкого запоминания  нахождения гнёзд «+» и «-». Так уж повелось, что минус питания соотносится с землёй, а она всегда внизу.

Схема доработки

УЛУЧШЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА КЕДР-АВТО - схема доработки

Итак, схема доработки, которую позволил себе, извините за каламбур, немного доработать. Вместо транзистора КТ315 поставил С1815, а номинал переменного резистора сократил до 6к8, вместо авторских 10к. Регулировка тока стала более плавной. Диоды были указаны как «любые», под рукой оказались Д312. Резисторы поставил с запасом мощности.

 зарядного устройства «Кедр – Авто» регулятором тока

Схему собрал на временной плате. Проба она и есть проба, чего уж здесь «расшаркиваться». Переменный резистор стоит ещё на 10к.

 зарядного устройства регулятором тока

Всё подключил и запустил. Аккумулятор оказался разряженным сверх меры так, что пришлось в параллель  к нему добавить старенькую крону (которая после этих процедур очень даже взбодрилась). Схема регулировки оказалась рабочей на все 100%. Регулирует ток от 0 и до максимума того что способен потянуть заряжаемый аккумулятор.

 зарядного устройства регулятором тока

Окончательная сборка схемы выполнена на внутренней части лицевой панели зарядного устройства навесным монтажом. Базовой деталью монтажа послужил  потенциометр, точнее его выводы.  Регулятор потенциометра выведен на переднюю панель.

Дополнение зарядного устройства «Кедр – Авто»

Всё вошло и как-то даже свободного места, на первый взгляд, не убавилось. Ну а раз место есть  думаю, имеет смысл подумать и о дальнейшем совершенствовании зарядного устройства. Верно, говорят - «Аппетит приходит во время еды».

Вид зарядного устройства «Кедр – Авто» 1991

Внешность зарядного устройства, конечно же, изменилась. Нет перекрученных и спутанных проводов. При необходимости могут быть подсоединены любые нужной длины. Одним словом на лицо компактность устройства.  Упростилось и его хранение. Ручка потенциометра придала передней панели более интересный вид, вот только полностью смыть название не удалось (даже ацетоном). Уж производитель постарался, чтобы его изделие не осталось безымянным 🙂 Автор - Babay iz Barnaula

   Форум по ЗУ

   Обсудить статью УЛУЧШЕНИЕ ЗАРЯДНОГО УСТРОЙСТВА КЕДР-АВТО


Зарядное устройство «Кедр»: обзор и правила эксплуатации

Зарядное устройство “Кедр” восстанавливает заряд аккумуляторов 12 В. Прибор особенно необходим зимой, когда батарея разряжается быстрее. При выполнении зарядки в домашних условиях нужно соблюдать правила, предотвращающие травмирование пользователя и выход АКБ из строя.

Зарядное устройство "Кедр"Зарядное устройство "Кедр"

Внешний вид зарядного устройства “Кедр Авто 10”.

Модельный ряд зарядных устройств “Кедр”

Несмотря на то что модели ЗУ имеют принципиальные отличия в электрических схемах, все они используются для зарядки и/или удаления сульфатного налета с пластин аккумуляторов.

“Кедр М”

Рассматриваемый прибор обладает функциями:

  1. Автоматическое отключение. Препятствует перезаряду и повреждению батареи.
  2. Циклический режим. Используется для устранения сульфатного налета, препятствующего набору заряда.
  3. Предотвращение неправильного подключения. Если пользователь перепутает клеммы, короткого замыкания не произойдет.
  4. Дозарядка. Позволяет аккумулятору набрать полную мощность.

Модель имеет контейнер для хранения аксессуаров. В отсек помещают сетевой провод и зажимы.

Зарядное устройство подает опасное для жизни напряжение. Начиная делать ремонт своими руками, аппарат отключают от сети. Запрещено закрывать вентиляционные отверстия или устанавливать предохранители неподходящего номинала. Прибор нельзя размещать вблизи источников тепла.

Части ЗУ "Кедр М"Части ЗУ "Кедр М"

Составные элементы зарядного устройства “Кедр М”

Технические данные ЗУ “Кедр М”:

  • тип источника питания – бытовая электросеть с напряжением 220 В;
  • тип подлежащих зарядке АКБ – 12 В;
  • сила подаваемого тока – до 4 А;
  • потребляемая мощность – 85 Вт;
  • длительность импульса тока при включении циклического варианта зарядки – 15-75 секунд;
  • диапазон рабочих температур – +10…+40°С.

Для подготовки устройства к работе нужно подсоединить провода с клеммами и перевести тумблеры в нужное положение.

Существует 2 варианта функционирования прибора:

  1. Непрерывный. Используется при необходимости зарядки работоспособной АКБ.
  2. Циклический. Применяется для очищения металлических пластин. При этом выводы соединяют с потребителем энергии мощностью 6 Вт. После этого зажимы подключают к токовыводам.

ЗУ “Кедр М” работает только тогда, когда напряжение аккумулятора составляет не менее 10 В. При подключении сильно разряженных элементов питания активируется защита.

Менять режим работы зарядника можно в подключенном к электросети состоянии.

Если батарея разряжена, аппарат будет подавать 4 А. Со временем сила тока снижается. После полного восстановления мощности АКБ устройство отключается, начинает мигать индикатор заряда. Самопроизвольного отключения у ЗУ нет, требуется вмешательство пользователя.

“Кедр Авто 4А” и “Кедр Авто 12В”

Эти приборы разработаны для зарядки и ремонта свинцово-кислотных источников питания, выдающих напряжение 12 В. Встроенный контейнер для хранения аксессуаров отсутствует, сетевой кабель выходит из задней стенки корпуса.

Технические характеристики устройства:

  • тип источника питания – электрическая сеть с напряжением 220 В;
  • напряжение заряжаемых аккумуляторов – 12 В;
  • подаваемый ток – до 4 А;
  • номинальная мощность – 85 А.
Схема работыСхема работы

Схема работы зарядного устройства “Кедр” (1991 г.)

Зарядно-предпусковое устройство “Кедр Авто 10”

Эта модель является улучшенным вариантом ЗУ “Кедр Авто 4А”. Прибор предназначен для зарядки элементов питания свинцово-кислотного типа.

Основными отличиями этого устройства являются:

  1. Улучшенная защита. ЗУ оснащено встроенным модулем, предотвращающим перегрузку, короткое замыкание и неправильное подключение.
  2. Наличие режима “Форсаж”. На раннем этапе зарядки устройство подает ток силой 10 А. После частичного набора заряда прибор переходит к непрерывной работе. После завершения первого этапа подается ток в 0,5 А. Это позволяет полностью восстановить мощность АКБ, исключая перезаряд.
  3. Возможность выполнения циклической десульфатации.
  4. Автоматический режим. ЗУ непрерывно подает ток силой 4 А.
  5. Увеличенный срок эксплуатации. Устройство бесперебойно функционирует в течение 5-8 лет.
  6. Небольшой вес. Масса прибора не превышает 0,6 кг.

Характеристики устройства согласно инструкции:

  • ширина – 18,5 см;
  • высота – 13 см;
  • толщина – 9 см;
  • сила тока в начале зарядки – 10 А;
  • средняя сила тока – 4 А;
  • энергопотребление – 250 Вт;
  • тип источника питания – электрическая сеть 220 В.

Как пользоваться на примере ЗУ “Кедр Авто 4А”

Заряжать АКБ автомобиля устройствами “Кедр” несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

  1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
  2. Выбирают режим. Тумблер устанавливают в положение “Автомат”.
  3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Цикл

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

Зарядка автомобильного аккумулятора Зарядка автомобильного аккумулятора Наглядный пример, как происходит зарядка автомобильного аккумулятора с помощью устройства “Кедр Авто 4А”.
  1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
  2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
  3. Переключают устройство в режим “Цикл”. Световой элемент, расположенный на корпусе, будет гореть непрерывно.
  4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

Зарядное устройство для автомобильного аккумулятора «Кедр»

Любой владелец автомобиля должен иметь в своём арсенале зарядное устройство для автомобильного аккумулятора 12 В. Без него при эксплуатации машины просто не обойтись. Если вы начинающий автолюбитель и ещё не купили ЗУ для аккумулятора, то обязательно к этому придёте. Особенно это важно зимой, когда заряжать АКБ нужно чаще, чем обычно. В противном случае вы можете оказаться в машине с «мёртвым» аккумулятором и придётся «прикуривать». Можно, конечно, заряжать аккумулятор на СТО. Но это лишние расходы и потерянное время. Проще зарядить АКБ в гараже или дома. Нужно только правильно выбрать зарядное устройство. В этой статье мы поговорим о зарядных устройствах для автомобильного аккумулятора «Кедр». Рассмотрим разные модели и прочитаем, что говорят люди в отзывах.



Содержание статьи

Различные модели зарядных устройств «Кедр»

«Кедр-М»

Это зарядное устройство (ЗУ) предназначено для проведения зарядки автомобильных АКБ. А также прибор предназначен для восстановления работоспособности батарей, которую они утратили в результате окисления и сульфатации электродов. Кроме того, ЗУ может использоваться для тренировки заряд-разряд, чтобы увеличить срок эксплуатации.

Зарядное устройство «Кедр-М»

Зарядное устройство «Кедр-М»



Основные возможности устройства:
  • Отключение процесса зарядки в автоматическом режиме;
  • Есть циклический режим работы (заряд-разряд) для восстановления утраченной ёмкости в результате сульфатации пластин;
  • Защита от неправильного подключения зажимов к токовыводам и от короткого замыкания;
  • Есть режим дозарядки, предназначенный для набора аккумулятором полной ёмкости.

Сетевой кабель, а также шнуры с зажимами находятся в специальном отсеке с обратной стороны устройства.

Обратите внимание! ЗУ «Кедр-М» напряжение, которое опасно для жизни. Всегда перед ремонтными работами и смене предохранителя выключайте аппарат. Категорически запрещается использовать самодельные предохранители и закрывать отверстия в корпусе, предусмотренные для вентилирования. Кроме того, запрещается проводить зарядку аккумулятора ближе одного метра к отопительным приборам, печам и т. п.

В таблице ниже приведены основные параметры устройства «Кедр-М».

ХарактеристикиЗначение
Напряжение в сети питания, В220
Номинал заряжаемого аккумулятора, В12
Ток заряда, Адо 4
Потребляемая мощность, ваттдо 85
Длительность импульсного тока заряда в циклическом режиме, секот 15 до 75
Длительность импульсного тока разряда в циклическом режиме, секот 5 до 25
Допустимая температура окружающей среды, Сот 10 до 40
Допустимая влажность воздуха, %98 (при 25 С)
Допустимое атмосферное, 84 кПа
ХарактеристикиЗначение


Для того чтобы подготовить зарядное устройство для автомобильного аккумулятора «Кедр-М» к работе, откройте задний отсек и достаньте шнуры с клеммами. Первый тумблер устанавливаете в режим заряд, а вторым выбираете непрерывный или циклический режим. Непрерывный рекомендуется, когда вам необходимо зарядить АКБ. Циклический режим используется при десульфатации или формовке электродов. При этом к выводам нужно подключить лампочку на 12 вольт мощностью 6 ватт. Далее с соблюдением полярности подключаете клеммами к токовыводам.

Здесь стоит отметить, что ЗУ «Кедр-М» имеет защиту от КЗ и неправильного подключения. Работать аппарат будет только в том случае, если на клеммы подключена АКБ с напряжением от 10 вольт. То есть, глубоко разряженный аккумулятор он заряжать не будет, уходя в защиту.

В процессе работы зарядного устройства можно переключать режимы, не отключая прибор от сети 220 вольт. Если батарея разряжена, то сначала ток зарядки составит 4 ампера, а затем будет постоянно уменьшаться. После того как аккумулятор полностью зарядится, ЗУ отключится и будет мигать светодиод, указывающий на окончание процесса. После этого можете установить «Кедр-М» в режим дозаряда.

В циклическом режиме аккумулятор заряжается примерно 45 секунд, а затем разряжается посредством подключённой лампочки. В этом режиме нет автоматического отключения и процесс нужно контролировать самостоятельно.

Ниже можете посмотреть два варианта принципиальной схемы зарядного устройства для автомобильных аккумуляторов «Кедр-М».

Принципиальная схема зарядного устройства «Кедр-М». Вариант 1

Принципиальная схема зарядного устройства «Кедр-М». Вариант 1

Принципиальная схема зарядного устройства «Кедр-М». Вариант 2

Принципиальная схема зарядного устройства «Кедр-М». Вариант 2



В таблице ниже можно посмотреть обозначение элементов на принципиальной схеме. Список элементов принципиальной схемы

Список элементов принципиальной схемы

Далее приводится схема монтажной платы для изготовления устройства.

Монтажная плата ЗУ «Кедр-М»

Монтажная плата ЗУ «Кедр-М»

Советуем дополнительно прочитать материал о том, как правильно зарядить аккумулятор автомобиля зарядным устройством.
Вернуться к содержанию


Зарядные устройства «Кедр-Авто 4А» и «Кедр-Авто 12В»

Эта модель ЗУ предназначена для зарядки, восстановления свинцово-кислотных АКБ номиналом 12 вольт и проведения тренировочных циклов заряд-заряд.

ЗУ «Кедр-Авто 4А»

ЗУ «Кедр-Авто 4А»

Шнуры питания и подключения к аккумуляторной батарее выходят из задней стенки устройства. В отличие от модели «Кедр-М» здесь нет отсека для укладки проводов. Порядок использования ЗУ «Кедр-Авто 4А» будет показан ниже в разделе «Как пользоваться?». В таблице далее приведены основные характеристики этих моделей.

ХарактеристикиЗначение
Напряжение питания ЗУ, В220
Номинал заряжаемых АКБ, В12
Ток заряда, Адо 4
Потребляемая мощность, Адо 85
ХарактеристикиЗначение


Ниже приводится принципиальная схема «Кедр-Авто 4А» и «Кедр-Авто 12В». Принципиальная схема зарядных устройств «Кедр-Авто 4А» и «Кедр-Авто 12В»

Принципиальная схема зарядных устройств «Кедр-Авто 4А» и «Кедр-Авто 12В»

В таблице можно посмотреть список элементов, обозначенных на принципиальной схеме.

Список элементов на принципиальной схеме ЗУ «Кедр-Авто 4А» и «Кедр-Авто 12В»

Список элементов на принципиальной схеме ЗУ «Кедр-Авто 4А» и «Кедр-Авто 12В»

На фото ниже представлена печатная плата для изготовления «Кедр-Авто 4А» и «Кедр-Авто 12В».

Печатная плата устройств «Кедр-Авто 4А» и «Кедр-Авто 12В»

Печатная плата устройств «Кедр-Авто 4А» и «Кедр-Авто 12В»


Вернуться к содержанию


Зарядно-предпусковое устройство «Кедр-Авто-10»

Это усовершенствованный вариант зарядного устройства «Кедр-Авто 4А», который был выпущен в 2008 году. Производитель сообщает, что ЗУ предназначено для зарядки 12-вольтовых свинцово-кислотных АКБ.

Зарядно-предпусковое устройство «Кедр-Авто-10»

Зарядно-предпусковое устройство «Кедр-Авто-10»



В чём отличия усовершенствованной модели?
  • Улучшена защита от неправильного подключения клемм, КЗ и перегрузки;
  • При сборке используются современные трансформаторы и другие комплектующие;
  • Добавлен предпусковой режим («форсаж»). В этом режиме аккумуляторная батарея заряжается током 10 ампер. После этого, ЗУ автоматически переключается в режим зарядки током 4 ампер;
  • После окончания основного этапа зарядки «Кедр-Авто-10» автоматические переводит устройство на подзарядку током 0,5 ампера. Так обеспечивается наиболее полный заряд АКБ и исключается перезарядка;
  • Возможность проводить десульфатацию в цикле;
  • В режиме автоматического заряда номинальный ток составляет 4 А;
  • Срок службы от 5 лет при соблюдении инструкции по эксплуатации;
  • Масса ЗУ всего 600 грамм;
  • Гарантия ─ 1 год.

Основные характеристики «Кедр-Авто-10» можно посмотреть ниже:

  • Размеры составляют 185 на 130 на 90 миллиметров;
  • Предпусковой режим с током зарядки до 10 ампер;
  • Номинальный зарядный ток 4 ампер;
  • Потребляемая мощность составляет до 250 ватт;
  • Номинал заряжаемых АКБ – 12 вольт;
  • ЗУ работает от сети 220 вольт.

Время зарядки зависит от степени разрежённости аккумулятора и его ёмкости. ЗУ «Кедр-Авто-10» имеет микропроцессор, который управляет зарядкой. В том числе, предпусковым режимом. Всё это выполняется при переводе устройства в режим автомат. Сначала подаётся увеличенный ток заряда, который затем снижается до номинала. Это ускоряет процесс зарядки.

Вернуться к содержанию


Как пользоваться на примере ЗУ «Кедр-Авто 4А»?

Ничего сложного в использовании зарядного устройства нет. Даже если вы неправильно подключите клеммы, устройство уйдёт в защиту, и вы ничего не испортите.



Автомат

Итак, для зарядки разряженного аккумулятора вам требуется:

  • Подключить клеммы ЗУ «Кедр» с соблюдением полярности;
  • Установить режим зарядки «Автомат»;
  • После этого включите штекер в сеть 220 В;
  • По окончании зарядки ЗУ автоматически прервёт процесс и будет мигать индикатор окончания заряда.
Подключаем клеммы

Подключаем клеммы


Устанавливаем режим «Автомат»

Устанавливаем режим «Автомат»


Включаем в сеть

Включаем в сеть


Вернуться к содержанию


Цикл

Чтобы провести восстановление аккумулятора в цикле, нужно сделать следующее:

  • Подключаете к выводам аккумулятора автомобильную лампочку номиналом 12 вольт. Мощность специалисты рекомендуют брать 6 ватт;
  • Накидываете клеммы с соблюдением полярности;
  • Включаете режим «Цикл» с помощью соответствующей кнопки. Индикатор заряда в этом режиме будет гореть постоянно;
  • Включаете ЗУ в сеть. Здесь автоматическое отключение не работает. Цикл заряда и разряда может гоняться до бесконечности. Поэтому прерывать процесс нужно самостоятельно.

Перед зарядкой не забудьте выкрутить пробки из банок. После проведения зарядки или восстановления сначала вытаскиваете вилку устройства из розетки 220 В, а затем отсоединяете клеммы.

Подключаем лампочку и клеммы

Подключаем лампочку и клеммы


Устанавливаем режим «Цикл»

Устанавливаем режим «Цикл»


Включаем в сеть

Включаем в сеть



Вернуться к содержанию


Отзывы

В целом отзывы о зарядных устройствах «Кедр» разделились так: 80% положительные и 20% отрицательные. Стоит отметить, что практически все отзывы в интернете касаются модели «Кедр-Авто 4А». Об аппарате «Кедр-Авто-10» отзывов значительно меньше.

В актив зарядного устройства пользователи заносят простоту, доступную цену и длительный срок службы. Было немало тех, у кого устройство без нареканий проработало по 10 лет. А также существенным плюсом владельцы «Кедр-Авто 4А» считают наличие циклического режима заряд-разряд, который позволяет проводить десульфатацию и оживление старых аккумуляторов. Многим он помогал вернуть к жизни аккумуляторы, которые продолжительное время стояли разряженными. Конечно, о полном восстановлении ёмкости речь не идёт, положительный эффект есть.

Имеются также отрицательные отзывы. В частности, некоторые владельцы пишут, что устройство в автоматическом режиме не заряжает АКБ. Кроме того, ограничение в 4 ампера делает очень длительной зарядку батарей ёмкостью более 60 Ач. Если речь идёт о ёмкости 70 и более Ач, то владельцы ЗУ писали, что они вообще не заряжаются до конца. И ещё стоит отметить, что если ваша АКБ была разряжена ниже 10 вольт, то «Кедр» отказывается её заряжать.


Если статья оказалась для вас полезной, распространите ссылку на неё в социальных сетях. Это поможет развитию сайта. Голосуйте в опросе ниже и оценивайте материал! Исправления и дополнения к статье, а также ваши отзывы о зарядных устройствах «Кедр» оставляйте в комментариях.
Вернуться к содержанию

Кедр авто 4А - не включается

© 2010-2020 - ZIPSTORE.RU Запчасти и компоненты для торгового оборудования

Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник - пятница с 9:00 до 18:00; суббота и воскресенье - выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел, Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург, СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана, Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь, Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск, Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток, Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта. Сайт отвечает на вопросы: Как отремонтировать, настроить, установить оборудование? Где скачать документацию (инструкцию, мануал)? Где посмотреть партномер? Где купить запчасти (запасные части, зип), комплектующие, аксессуары и термоэтикетка, чековая лента для весов, термопринтеров штрих-кода, чековых принтеров? Обслуживание весов, кассовых аппаратов, термопринтеров, терминалов сбора данных, сканеров штрих-кода: каким образом возможно своими силами? Вас интересует наличие, цена, купить запчасти за наличный и безналичный расчет? - сделайте запрос нашим менеджерам. Официальный сайт компании Zipstore.ru.

СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА

   Применение надёжных зарядных устройств является одним из главных условий стабильной и продолжительной работы автоаккумулятора. Зарядное устройство Кедр заслужило доверие у большого количества пользователей. Простое в эксплуатации и многофункциональное, это недорогое автоматизированное ЗУ пользуется стабильным спросом у бывалых водителей и у новичков-автомобилистов.

   Характеристики зарядного устройства Кедр-Авто 4А

 - Номинальное напряжение питающей сети, В 220

 - Частота сети, Гц 50

 - Номинальное напряжение заряжаемой батареи, В 12

 - Зарядный ток, А (макс.) 4 A

 - Номинальная потребляемая мощность, Вт 85


Принципиальная электрическая схема АЗУ


 Печатная плата и подключение АЗУ

   Более подробно в можете прочитать в инструкции к нему:


   Если нет возможности купить его, можно без проблем собрать самому. Что я и сделал. Транзисторы применил импортные вс556b (pnp) и bc337-40 (npn) вместо кт315 и кт361. На фото заводская плата зарядного и моя самодельная.

Заводская плата автоматического зарядного

Заводская плата автоматического зарядного устройства

Заводская плата автоматического зарядного

Самодельная сборка платы АЗУ

Самодельная сборка платы

   Собрал данное устройство, проверил - работает отлично, мне нравится. Это зарядное устройство имеет:

 - режим автомат

 - режим десульфат

 - режим постоянного заряда (до полной емкости)

 - защиту при неправильном подключении и коротком замыкании.

 - при цикличном режиме после 45 секунд заряда следует 15 сек разряда.

СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА

   Будет полезным провести небольшое усовершенствование ЗУ. Полное отключение от сети 220В по окончании заряда, так сказать на "всякий пожарный". Отключение ЗУ Кедр-М от сети при зажигании светодиода "конец зарядки" можно выполнить на симисторе или реле. Команду на включение/отключение можно взять с коллектора транзистора VT1, добавив еще один транзистор, включенный в ключевом режиме, и коммутировать им питание обмотки реле или ток через светодиод оптрона, управляющего симистором. Схему собрал и проверил: vovcanchin.

   Форум по АЗУ КЕДР-М

   Обсудить статью СХЕМА АВТОМАТИЧЕСКОГО ЗАРЯДНОГО УСТРОЙСТВА


3 В, 4,5 В, 6 В, 9 В, 12 В, 24 В, цепь автоматического зарядного устройства с индикатором

Универсальная схема автоматического зарядного устройства напряжения обсуждается в следующем посте; схему можно модифицировать множеством разных способов в соответствии с индивидуальными требованиями и приложениями.

Следующая схема позволит вам заряжать любую батарею от 1,5 В до 24 В, просто установив заданную предустановку.

Как это работает с использованием LM3915 IC

Функционирование схемы можно понять по следующим пунктам: IC LM3915, которая представляет собой микросхему отображения напряжения в виде точек / полос, образует основную часть схемы.

ИС имеет десять линейно увеличивающихся выходов, которые последовательно сменяют друг друга в ответ на возрастающий потенциал, подаваемый на ее вывод №5. Таким образом, выходная последовательность соответствует мгновенному уровню напряжения на выводе «вход сигнала» ИС.

Предварительная установка 10K, связанная с вышеуказанной ИС, устанавливается в соответствии с напряжением батареи, которую необходимо зарядить. После этого светодиоды, подключенные к выходу, линейно отображают уровень заряда батареи, загораясь последовательно, и, наконец, когда загорается последний светодиод, что происходит, когда батарея полностью заряжена, срабатывает SCR, прекращая процесс зарядки навсегда, пока питание сброшено.

Каскад, содержащий микросхему LM338, представляет собой стандартную микросхему регулятора напряжения, предустановка, связанная с микросхемой, устанавливается в соответствии с требуемым пределом полной зарядки подключенной батареи. Транзистор BC547 обеспечивает фиксированное напряжение 3 В для подключенных светодиодов для управления рассеиванием ИС.

Транзистор BC557 остается выключенным до тех пор, пока не горит последний светодиод в массиве, который может быть выбран для индикации полного заряда. Как только загорится последний светодиод «полной зарядки», BC557 также включится, запуская SCR.

SCR мгновенно заземляет контакт ADJ LM338, полностью отключая IC и вывод на батарею. Теперь аккумулятор перестает получать какое-либо напряжение и, следовательно, не может перезарядиться.

Как настроить эту схему

Схема может использоваться для зарядки батарей 1,5 В, 3 В, 6 В, 9 В, 12 В, 15 В, 18 В, 21 В и 24 В, фактически любое напряжение, которое может находиться в диапазоне от 1 до 24 В. Предположим, вы хотите зарядить аккумулятор на 6 В, полный уровень заряда для этого аккумулятора будет 7 В.

Настройку схемы можно выполнить следующим образом:

  1. Не подключайте батарею изначально, а также отключите затвор SCR от сети BC557. Подайте относительно более высокий потенциал постоянного тока на вход IC LM338, это может быть вход 9 В или 12 В.
  2. Отрегулируйте предустановку 10K под LM338 так, чтобы клеммы аккумулятора получали выходное напряжение 7 В.
  3. Теперь отрегулируйте предустановку 10K в IC LM3915 так, чтобы последний светодиод просто мигал при этом напряжении, то есть при приложенном 7V.
  4. Восстановите соединение затвора SCR в соответствии со схемой. Вот и все, схема готова.
  5. Во время процесса зарядки каждый светодиод будет соответствовать 7/10 = 0,7 В, что означает, что, скажем, при 5 В будет гореть 7-й светодиод, а при повышении на 0,7 В будет гореть последующий светодиод, и последовательность будет продолжаться с 7 до 8-го. до 9-го, а затем, наконец, до 10-го светодиода, отключая цепь и заряжая аккумулятор.

В качестве альтернативы, если вы заинтересованы в том, чтобы цепь реагировала со всеми батареями от 3 В до 12 В, вы можете настроить предустановку LM3915 так, чтобы последний светодиод почти не светился на 14.4В.

Теперь каждая распиновка микросхемы, соответствующая соответствующему светодиоду, будет иметь последовательность со скоростью 14,4 / 10 = 1,4 В, поэтому для батареи 6 В распиновка светодиода полного заряда будет 7 / 1,4 = 5, что означает, что будет гореть 5-й светодиод. указывает, что подключенная батарея 6V полностью заряжена.

Чтобы включить автоматическое отключение в описанной выше ситуации, вам просто нужно убедиться, что база BC557 подключена к 5-й распиновке IC LM3915 слева направо.

Для батареи 9 В это будет 9/1.4 = 6,4-й светодиод, что означает, что когда 6-й светодиод полностью светится, а 7-й светодиод почти не мигает, можно выбрать 7-й светодиод и соединить его с базой BC557 для получения необходимого автоматического отключения.

Принципиальная схема

Использование транзисторной защелки вместо SCR

Если вышеуказанная схема не отвечает с помощью SCR, можно использовать следующую схему с использованием транзисторной защелки:

Для Функция автоматического включения / выключения

Если вы хотите, чтобы указанная выше схема многоцелевого зарядного устройства отключала зарядное устройство, когда батарея достигает предела полной замены, а затем быстро включала зарядку, когда батарея начинает опускаться ниже предела полной зарядки, и продолжайте флип-флоп на этом пороговом уровне, в этом случае вы можете попробовать изменить конструкцию следующим образом:

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какой-либо вопрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

.

Ремонт автомобильных цепей Набор инструментов для ремонта цепей детекторов Набор инструментов имитатора сигналов датчика с диодной контрольной лампой Кабель 1,5 м | |

Контрольная лампа диода
Синий и белый, головка банана и соединительная линия должны соответствовать, контрольная лампа диода горит красным к положительному полюсу, черный свет подключается к отрицательному ланцету для вставки инжектора, а свет мигает, указывая что сигнал нормальный тестовый свет. Если есть явление постоянного света или отсутствие света, сигнал форсунки неправильный.

Потенциометр
Положительные и отрицательные полюса и сигнальные линии, этот продукт в основном предназначен для имитации сигнала датчика для наблюдения за изменениями в потоке данных для определения качества линии. В то же время также возможно моделировать сигнал датчика температуры и тестировать последующую обработку мочевины.

Колючая проволока
Напряжение можно измерить, проволочный крючок зацепляется за крюк оставшегося рыхлителя, ручка протыкается, а мультиметр соединяется соединительным проводом для завершения измерения проволоки.

Кабель
длиной 1,5 метра, красная линия - положительный полюс, черная линия - отрицательный полюс, есть порт отбора мощности, удобно вставить тестовый световой тестовый сигнал - это нормально, подключите твистер к мультиметр

предохранительный штифт
5A, 10A, 15A, 25A страховых пленок, всего 37. Не бойтесь сбоев в автомобиле, подготовлены все виды предохранительных таблеток

Общее сопротивление
2KΩ 1 / 2W 20 общих резисторов

Как использовать сигнал форсунки: Используйте строповщик, чтобы проткнуть два провода соответствующей форсунки и подключить контрольную лампу.При наличии сигнала контрольная лампа будет мигать. Если контрольная лампа всегда горит или не горит

Когда датчик температуры всасываемого воздуха имитирует датчик температуры, используются только 2 линии.
Могут использоваться положительный и сигнальный, а также сигнальный и отрицательный.
В основном аналог: датчик температуры воды, датчик температуры всасываемого воздуха, датчик температуры масла, датчик температуры топлива, датчик температуры бака мочевины, датчик уровня жидкости в баке мочевины, датчик температуры постобработки.После завершения подключения поверните ручку сигнальной линии, напряжение изменится в пределах 0-5 В, чтобы определить качество линии.

В комплект входит:
Колючая проволока
Потенциометр
Контрольная лампа диодов
Кабель
Общее сопротивление
Квадратный предохранитель
Предохранительный штифт




















0

.

инструмент цепи автомобильный аксессуар авто автомобильные измерения цепи тест карандаш тест лампы цепи ремонт инструменты высокого качества | инструменты автомобиль | тест лампы автомобиль инструменты









Авто напряжение автомобиля Тестер Электрический Тест Ручка Карандаш Автомобиль Мотоцикл Обнаружение Цепи Ремонт Инструменты Измеритель Напряжения 6V-24V

Характеристики:
100% новый бренд и высокое качество!
Проверяет предохранители, розетки и обнаруживает короткие замыкания.
Идеально подходит для автомобилей, грузовиков, мотоциклов, лодок и небольших двигателей.
A Тестер цепей 6–24 В для тяжелых условий эксплуатации в комплекте с усиленным изолированным зажимом типа «крокодил» и удлиненным заземляющим проводом.
Лампа на ручке загорается, когда подключение к цепи завершено, а острый стальной щуп легко пробивает изоляцию провода для проверки схемы.
Помогает найти сломанный провод под напряжением, а также проверить предохранители, розетки и провод под напряжением.

Спецификация:
Длина кабеля: 99 см / 39 дюймов
Диапазон напряжения: 6 В / 24 В постоянного тока
Размер корпуса: 19 x 2,5 см / 7,5 дюйма x 1 дюйм (Д * Г)
Напряжение: 6-24 В постоянного тока
Материал: пластик , Металл

В комплект входит:
1 автомобильный тестер напряжения

Вес: 119 г
Размер: 18 * 7 * 5 см









14

.

OBDTOOL Портативный Авто Тест Карандаш Инструменты для Ремонта Цепи Тестовый Карандаш 6V 12V 24V Автомобиль Индукционный Тест Карандаш Автомобиль Тестовый Ручка | |

портативный автоматический тестовый карандаш инструменты для ремонта цепей тестовый карандаш 6 в 12 в 24 в автомобильный индукционный тестовый карандаш автомобиль тестовая ручка

100% качество и новый

Быстро и легко проверяет электрические цепи

Длинный зонд специальной конструкции

Для автомобилей, грузовиков, лодок, прицепов, фургонов, жилых автофургонов и мотоциклов

Используется для проверки электрических цепей и принадлежностей во всех системах 6 ~ 24 В

В комплект входит:

1 шт. Автоматическая электрическая тестовая ручка.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
