Основные характеристики и особенности KIA7805A

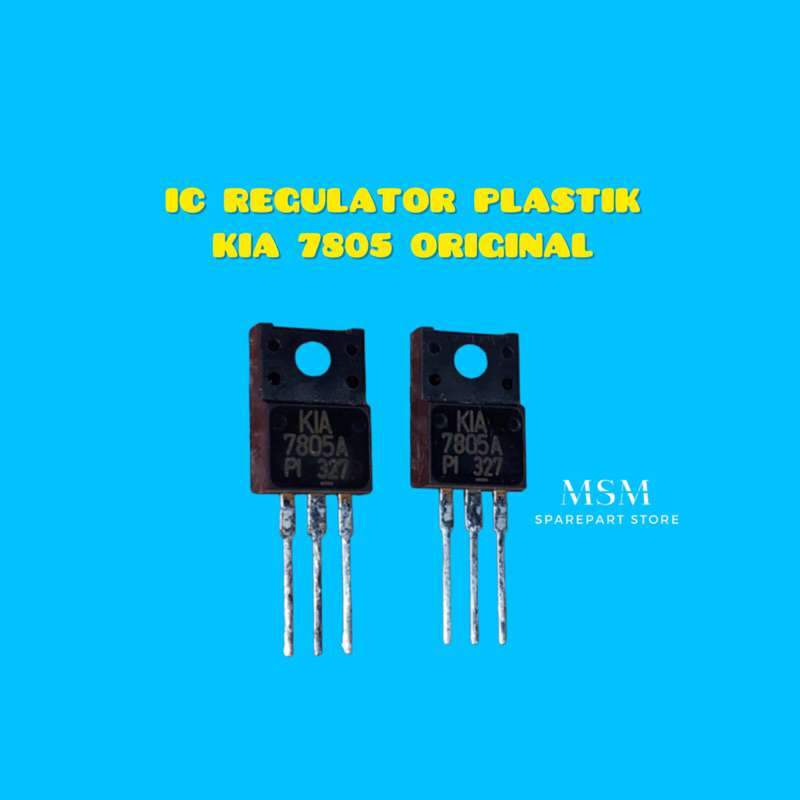

KIA7805A — это линейный стабилизатор напряжения, обеспечивающий на выходе постоянное напряжение 5В. Данная микросхема широко применяется в различных электронных устройствах для стабилизации питания.

Ключевые характеристики KIA7805A:

Выходное напряжение: 5В
Максимальный выходной ток: до 1,5А
Максимальное входное напряжение: 35В
Рабочая температура: от -40°C до +150°C
Корпус: TO-220

Какие преимущества дает использование KIA7805A? Данный стабилизатор обладает рядом полезных функций:

Встроенная защита от перегрева
Ограничение тока короткого замыкания
Высокая нагрузочная способность
Соответствие стандарту IEC-65

Схема подключения KIA7805A в электрической цепи

Как правильно подключить KIA7805A в схему? Рассмотрим типовую схему включения:

Входное напряжение подается на вывод 1 (Input)
Выход стабилизированного напряжения 5В снимается с вывода 3 (Output)
Вывод 2 (Ground) соединяется с общим проводом схемы
Рекомендуется установить входной конденсатор 0,33 мкФ и выходной 0,1 мкФ для подавления помех

На что обратить внимание при монтаже KIA7805A? Важно обеспечить хороший теплоотвод, особенно при токах нагрузки более 0,5А. Для этого микросхему устанавливают на радиатор через теплопроводящую пасту.

Применение KIA7805A в электронных устройствах

В каких устройствах чаще всего используется KIA7805A? Данный стабилизатор находит широкое применение в следующих областях:

Источники питания для микроконтроллеров и цифровых схем
Зарядные устройства для мобильных гаджетов
Автомобильная электроника
Промышленные системы управления
Бытовая техника

Почему KIA7805A популярен среди разработчиков? Микросхема обеспечивает стабильное выходное напряжение 5В даже при значительных колебаниях входного напряжения и тока нагрузки. Это позволяет создавать надежные источники питания для чувствительной электроники.

Сравнение KIA7805A с аналогичными стабилизаторами

Как KIA7805A соотносится с другими популярными стабилизаторами напряжения? Рассмотрим сравнение с некоторыми аналогами:

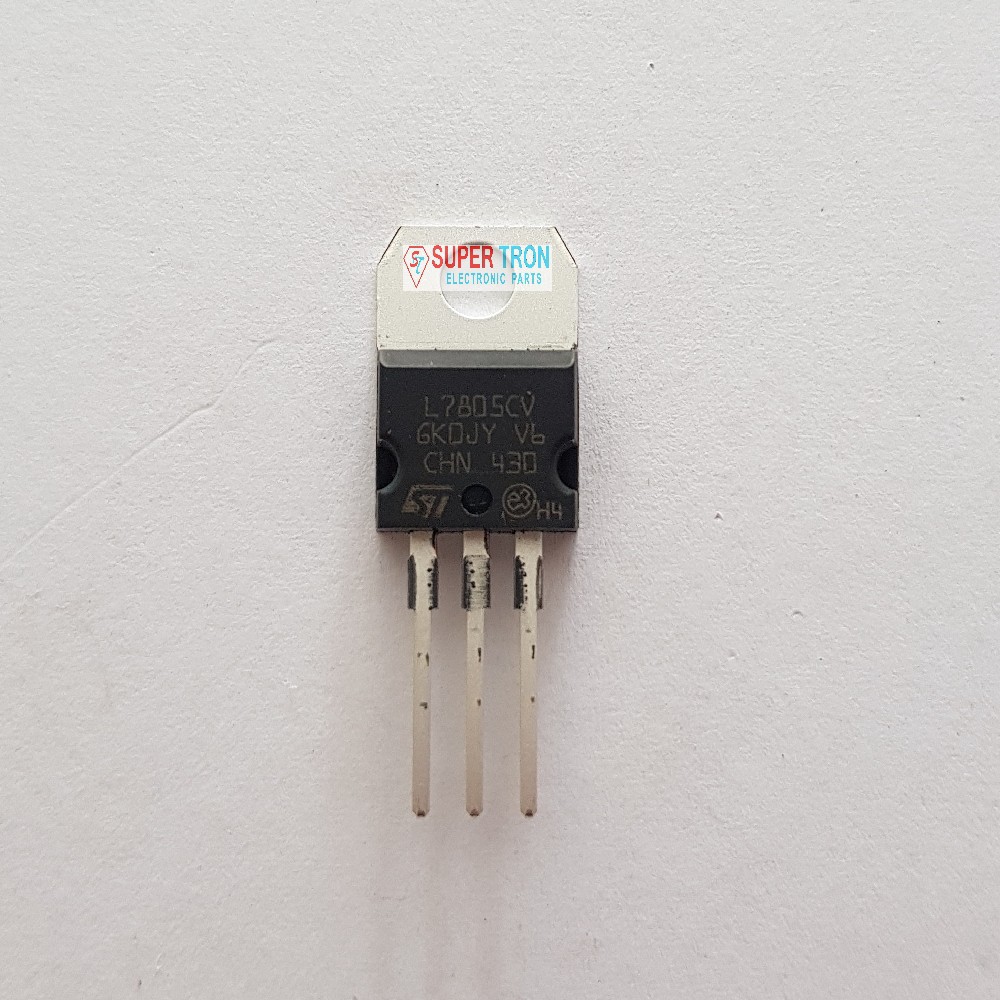

Параметр	KIA7805A	LM7805	L7805
Выходное напряжение	5В	5В	5В
Макс. выходной ток	1,5А	1А	1,5А
Макс. входное напряжение	35В	35В	35В
Защита от КЗ	Есть	Есть	Есть
Защита от перегрева	Есть	Есть	Есть

Какие преимущества имеет KIA7805A? По сравнению с LM7805 он обеспечивает больший выходной ток. При этом KIA7805A не уступает L7805 по основным параметрам, являясь более доступной альтернативой.

Особенности выбора и покупки KIA7805A

На что обратить внимание при выборе KIA7805A для своего проекта? Следует учитывать несколько важных моментов:

Убедитесь, что входное напряжение не превышает 35В
Рассчитайте необходимый ток нагрузки (не более 1,5А)
Выберите подходящий корпус (TO-220 или SMD)
Проверьте диапазон рабочих температур
Приобретайте компоненты только у надежных поставщиков

Где лучше покупать KIA7805A? Рекомендуется заказывать микросхемы у официальных дистрибьюторов или в крупных магазинах электронных компонентов. Это позволит избежать подделок и получить гарантию качества.

Типичные проблемы при использовании KIA7805A

С какими проблемами можно столкнуться при работе с KIA7805A? Рассмотрим наиболее распространенные ситуации:

Перегрев микросхемы

Почему KIA7805A может сильно нагреваться? Основные причины:

Слишком большой ток нагрузки
Высокое входное напряжение
Недостаточный теплоотвод

Как решить проблему перегрева? Установите микросхему на радиатор, уменьшите входное напряжение или ток нагрузки.

Нестабильное выходное напряжение

Почему напряжение на выходе KIA7805A может «плавать»? Возможные причины:

Недостаточная фильтрация входного напряжения
Отсутствие или неправильный номинал выходного конденсатора
Превышение максимального тока нагрузки

Как добиться стабильного выходного напряжения? Установите входной и выходной конденсаторы рекомендованных номиналов, проверьте ток нагрузки.

Альтернативные решения для стабилизации напряжения

Какие существуют альтернативы использованию KIA7805A? Рассмотрим несколько вариантов:

Импульсные стабилизаторы

В чем преимущества импульсных стабилизаторов? Они обладают более высоким КПД, особенно при большой разнице между входным и выходным напряжением. Однако импульсные стабилизаторы генерируют больше помех и имеют более сложную схему включения.

Линейные стабилизаторы с малым падением напряжения (LDO)

Когда лучше использовать LDO-стабилизаторы? Они эффективны при небольшой разнице между входным и выходным напряжением. LDO обеспечивают меньший уровень шумов по сравнению с импульсными стабилизаторами.

Параметрические стабилизаторы на стабилитронах

В каких случаях применяются параметрические стабилизаторы? Они используются при малых токах нагрузки и необходимости получить опорное напряжение. Преимущество — простота схемы, недостаток — низкий КПД.

Какое решение выбрать для конкретного проекта? Это зависит от требований к выходному напряжению, току нагрузки, КПД и уровню помех. В большинстве случаев KIA7805A обеспечивает оптимальное соотношение простоты, надежности и стоимости.

Kia 7805a datasheet

Главная » Разное » Kia 7805a datasheet

Серия kia7805 (KOREA Electronics Co.Ltd. )

KOREA Electronics Co.Ltd.

Общие характеристики

	Раздел	Линейные регуляторы
	Корпус	TO220F
	Тип регулятора
	Входное напряжение
	Выходное напряжение
	Внешняя регулировка выходного напряжения
	Максимальный выходной ток
	Ток собственного потребления
	Погрешность установки выходного напряжения
	Допустимое падение напряжения вход-выход
	Рабочая температура

Документация на серию kia7805

Товары серии kia7805

Наименование	i	Упаковка
KIA7805API (KEC)		в линейках 50 шт

% PDF-1. 3 % 103 0 объект > endobj Xref 103 40 0000000016 00000 н. 0000001151 00000 н. 0000001680 00000 н. 0000001897 00000 н. 0000002177 00000 н. 0000002567 00000 н. 0000002717 00000 н. 0000002758 00000 н. 0000003562 00000 н. 0000004079 00000 п. 0000004780 00000 н. 0000004804 00000 н. 0000021995 00000 п. 0000022019 00000 п. 0000039731 00000 п. 0000039755 00000 п. 0000056853 00000 п. 0000056877 00000 п. 0000074231 00000 п. 0000074255 00000 п. 0000091437 00000 п. 0000091461 00000 п. 0000109367 00000 п. 0000109391 00000 п. 0000127233 00000 н. 0000127257 00000 н. 0000144391 00000 н. 0000147506 00000 н. 0000153529 00000 н. 0000153734 00000 н. 0000153873 00000 н. 0000154010 00000 н. 0000154150 00000 н. 0000154367 00000 н. 0000475710 00000 н. 0000475907 00000 н. 0000476087 00000 н. 0000476284 00000 н. 0000001240 00000 н. 0000001658 00000 н. прицеп ] >> startxref 0 %% EOF 104 0 объект > endobj 141 0 объект > поток Hb«`l @ ( 0! G L2LB [JzTge7vdsqԆg @ ООМ.P7 (lQI & ѥvl & Birn $ г \> & Km [lV. G rrHT1 Mj8oi V0% QajX $ 7 $ BӀBNb0D50

w4Q

KIA7805A Datasheet PDF — Регулятор напряжения 5 В — KEC

Номер детали: KIA7805A, KIA7805AP

Функция: Трехконтактный стабилизатор положительного напряжения 5 В

Упаковка: TO-220AB Тип

Производители: KEC (http: // www .kec.co.kr /)


Описание

1. Внутренняя защита от тепловой перегрузки.
2. Внутреннее ограничение тока короткого замыкания.
3. Выходной ток до 1,5А.
4. Удовлетворяет требованиям IEC-65.(Международная электронная комиссия).

МАКСИМАЛЬНЫЕ НОМИНАЛЫ (Ta = 25)

1. Входное напряжение: Vin = 35 В

Характеристики

1. Внутренняя тепловая защита от перегрузки.
2. Внутреннее ограничение тока короткого замыкания.
3. Выходной ток превышает 1A

Распиновка:

Другие листы данных в файле:

KIA7806AP: 6 В
KIA7807AP: 7 В
KIA7808AP: 8 В
KIA7809AP: 9 В
KIA7810AP V
KIA7812AP: 12 В
KIA7815AP: 15 В
KIA7818AP: 18 В
KIA7820AP: 20 В
KIA7824AP: 24 В

KIA7805A Datasheet PDF Загрузить

Соответствующие статьи в Интернете

kia7805af лист данных (1/17 страницы) KEC | БИПОЛЯРНАЯ ЛИНЕЙНАЯ ИНТЕГРИРОВАННАЯ ЦЕПЬ

2015. 5. 13

1/20

ПОЛУПРОВОДНИК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

KIA7805AF / API ~ KIA7824AF / API

ИНТ. РЕГУЛЯТОРЫ

5В, 6В, 7В, 8В, 9В, 10В, 12В, 15В, 18В, 20В, 24В.

ОСОБЕННОСТИ

・ Внутренняя тепловая защита от перегрузки.

・ Внутреннее ограничение тока короткого замыкания.

・ Выходной ток превышает 1 А.

・ Удовлетворяет спецификации IEC-65. (Международная электронная комиссия).

・ Упаковка DPAK, TO-220IS

・ Подходит для электролитических конденсаторов с MLCC, танталом и низким ESR.

・ Суффикс U: Соответствует AEC-Q100 (класс 0)

: Автомобильные и стандартные изделия электрически и термически одинаковы,

, за исключением случаев, когда это указано. пр.) KIA78 ** AF-RTF / PU.

МАКСИМАЛЬНЫЕ НОМИНАЛЫ (Ta = 25

℃)

ХАРАКТЕРИСТИКА

СИМВОЛ

НОМИНАЛ

БЛОК

Входное напряжение

KIA7805

000

000 000

000 KIA

000

～

KIA7824

Рассеиваемая мощность-1

(без радиатора)

PD1

1. 3

Вт

API

2,0

Рассеиваемая мощность-2

(бесконечный радиатор)

PD2

12,0

Вт

API

20,8

Температура соединения

J -40

～ 150

℃

Температура хранения

Tstg

-55

～ 150

℃

ЭЛЕМЕНТ

ВЫХОДНОЕ НАПРЯЖЕНИЕ (Тип.)

980500030003 980500030003

000A

AF: DPAK

API: TO-220IS

KIA7806AF / API

KIA7807AF / API

KIA7808AF / API

000

000 KIA7809A

000

000 KIA7809A 10

KIA7812AF / API

KIA7815AF / API

KIA7818AF / API

KIA7820AF / API

KIA7824AF ПИ

РЕЙС
