Принцип работы электрических стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) — это удобные устройства для управления боковыми стеклами автомобиля с помощью специальных кнопок. Они позволяют поднимать и опускать стекла без использования механических ручек.

Основные компоненты системы электростеклоподъемников ВАЗ:

Электродвигатель (моторедуктор)
Механизм привода (реечного или тросового типа)
Кнопки управления
Электропроводка
Реле включения

При нажатии на кнопку управления подается питание на электродвигатель, который через редуктор приводит в движение механизм стеклоподъемника, поднимая или опуская стекло.

Схемы подключения стеклоподъемников на разных моделях ВАЗ

Схема ЭСП ВАЗ 2109

На ВАЗ 2109 электрические стеклоподъемники можно подключить через штатную проводку. Схема подключения с монтажным блоком старого образца (17.3722):

Монтажный блок
Реле зажигания
Замок зажигания
Моторедуктор правой двери
Моторедуктор левой двери
Переключатель правой двери
Переключатель левой двери
Реле питания электростеклоподъемников

Схема ЭСП ВАЗ 2110-2112

Схема подключения стеклоподъемников на ВАЗ 2110, 2111, 2112:

Монтажный блок
Выключатель зажигания
Переключатель правой передней двери
Переключатель правой задней двери
Моторедуктор правой передней двери
Моторедуктор правой задней двери
Моторедуктор левой задней двери
Моторедуктор левой передней двери
Переключатель левой задней двери
Переключатель левой передней двери
Реле включения электростеклоподъемников

Пошаговая инструкция по подключению стеклоподъемников ВАЗ

Чтобы самостоятельно установить и подключить электростеклоподъемники на ВАЗ, выполните следующие шаги:

Отключите минусовую клемму аккумулятора
Снимите обшивку двери
Демонтируйте старый механизм стеклоподъемника
Установите новый электрический стеклоподъемник
Протяните провода питания от монтажного блока к дверям
Подключите моторедукторы согласно схеме
Установите и подключите кнопки управления
Подключите питание через реле
Проверьте работу стеклоподъемников
Установите обшивку на место

Распространенные неисправности стеклоподъемников ВАЗ

Чаще всего владельцы автомобилей ВАЗ сталкиваются со следующими проблемами электростеклоподъемников:

Стекло не поднимается или не опускается
Стекло двигается рывками
Посторонние звуки при работе механизма
Стекло самопроизвольно опускается

Не работает кнопка управления

Причины неисправностей могут быть следующие:

Выход из строя электродвигателя
Поломка механизма привода
Окисление контактов
Неисправность кнопки управления
Обрыв проводки
Перегорание предохранителя

Как проверить работоспособность стеклоподъемника ВАЗ

Для диагностики электростеклоподъемника ВАЗ выполните следующие действия:

Проверьте целостность предохранителя
Убедитесь в наличии питания на кнопке управления
Проверьте контакты и разъемы на окисление
Измерьте напряжение на клеммах электродвигателя при нажатии кнопки
Проверьте работу реле включения
Осмотрите механизм привода на предмет повреждений

При отсутствии напряжения на электродвигателе проблема может быть в проводке или кнопке управления. Если напряжение есть, но мотор не вращается — неисправен сам электродвигатель.

Советы по ремонту стеклоподъемников ВАЗ своими руками

Многие неисправности электростеклоподъемников ВАЗ можно устранить самостоятельно:

Очистите окисленные контакты
Замените перегоревший предохранитель
Отремонтируйте или замените неисправную кнопку
Восстановите обрыв проводки
Замените изношенные детали механизма привода
При выходе из строя электродвигателя замените его на новый

При серьезных поломках рекомендуется заменить весь узел стеклоподъемника в сборе. Это обеспечит надежную работу механизма на долгое время.

Выбор и установка новых стеклоподъемников на ВАЗ

При покупке новых электростеклоподъемников для ВАЗ обратите внимание на следующие моменты:

Совместимость с моделью автомобиля
Тип привода (реечный или тросовый)
Мощность и скорость работы
Наличие функции автоподъема
Качество изготовления деталей
Гарантийный срок

Установка новых стеклоподъемников выполняется в следующем порядке:

Снимите обшивку двери
Демонтируйте старый механизм
Установите новый стеклоподъемник
Подключите электропроводку согласно схеме
Установите и подключите кнопку управления
Проверьте работу механизма
Установите обшивку на место

Заключение

Правильное подключение и обслуживание электростеклоподъемников ВАЗ обеспечит комфортное управление стеклами и долгий срок службы механизмов. При возникновении неисправностей многие проблемы можно решить самостоятельно, следуя рекомендациям из этой статьи. В сложных случаях рекомендуется обратиться к специалистам для диагностики и ремонта.

Как подсоединить кнопку стеклоподъемника — Авто журнал КарЛазарт

Рейтинг статьи

Загрузка…

labavto.com

На многих старых моделях отечественного автопрома отсутствует кнопка стеклоподъемника. Технический прогресс идет вперед, и автолюбители стараются усовершенствовать свой автомобиль. Статья посвящается клавише стеклоподъемного механизма: неисправностям и ремонту.

Характерные неисправности

Для управления стеклоподъемниками используются клавиши. Со временем она может выйти из строя. Необходимо знать, какие могут быть неисправности и как их можно устранить своими руками.

Причины

Причины, по которым клавиша стеклоподъемника может не реагировать на нажатие, могут быть разные:

замерзло стекло во время сильного мороза;
поломка подъемника стекла.

Обнаружить поломку, не разбирая стеклоподъемного механизма, почти невозможно. Поэтому нужно снимать обшивку и разбирать механизм.

Демонтаж дверной обшивки

Снимая каждую деталь, следует ее проверять на целостность.

Основные причины поломок можно разделить на две группы:

Проблемы с электропитанием клавиши.
Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает.

Способы устранения

Если проблемы возникли из-за электропитания, то прежде всего следует проверить предохранители. Если они исправны, на следующем этапе необходимо внимательно осмотреть моторчик свеклоподъемного механизма и проверить, какое напряжение подается на его клеммы. Проверку можно сделать с помощью мультиметра или обычной лампочкой на 12 В. При отсутствии напряжения необходимо проверить реле, проводку и блок управления.

Снятие переключателей с двери

Если кнопка работает периодически (то работает, то заедает), проблема, скорей всего, в самой ней. Необходимо разобрать стеклоподхъемник, демонтировать кнопку и зачистить контакты, если они окислились.

Ремонт своими руками

Если после проверки выяснилось, что исправен весь механизм, то необходим ремонт кнопки стеклоподъемника (автор видео — Ник86 авто-стройка).

Нужно знать, как снять кнопку стеклоподъемника, чтобы отремонтировать ее.

Для разборки нужно выполнить последовательность действий:

Сначала демонтируется дверная панель.
Далее необходимо отсоединить разъем, открутить крепление, с помощью которого держится плата клавиши.
На плате находится четыре контакта. Если они окислились, их следует аккуратно очистить.
Когда нажимается клавиша, она давит на площадку из пластика, которая в свою очередь давит на ее резиновую оболочку. В результате этих действий замыкаются контакты на плате. Также желательно проверить пружины и каждую деталь на исправность.
Далее следует нанести на поверхность резиновой оболочки клавиша в месте, где соприкасаются контакты и печатная часть платы, токопроводящий клей.
Дождавшись, когда подсохнет клей, необходимо выполнить сборку в обратном порядке.

Важно при ремонте не перепутать контакты при подключении переключателей.

Инструкция по подключению

Для подключения кнопки механизма, поднимающего стекло, потребуется целый набор инструментов и материалов. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей.

колодка «мама-папа», имеющая два контакта;
разъем для подключения;
2 клеммы типа «папа»;
2 клеммы «мама» большого размера и 7 небольших клемм;
клавиша свеклоподъемного механизма;
стакан и разъем для клавиши;
4 метра провода сечением 0,75;
7 пистонов для двери.

Электрическая схема подключения

Если клавиша для подъема стекла устанавливается непосредственно в двери, то ее установка будет состоять из следующих действий:

Перед работами следует обесточить машину, сняв минусовую клемму с аккумулятора.
Для доступа к механизму подъема стекла должна сниматься обшивка.
Кнопка стеклоподъемника установлена на водительской двери, от нее нужно протянуть проводку на те двери, где будут устанавливаться такие же клавиши.
На реле механизма стеклоподъемника находится черно-белый провод на 12 В. К нему следует присоединить 2 провода красного цвета на 12 В.
На двери авто находится голубой и серый провода, подключенные к моторчику стеклоподъемника. Приготовленные провода нужно присоединить к разъему блока: черно-белый к голубому проводу, а черный к серому.
К кнопке должны подключаться 5 проводов. За «массу» отвечает провод черного цвета; на красный поступает напряжение 12 В; черно-белый идет к голубому; белый — подсветка кнопок стеклоподъемников; к серому с блока подключается черный.

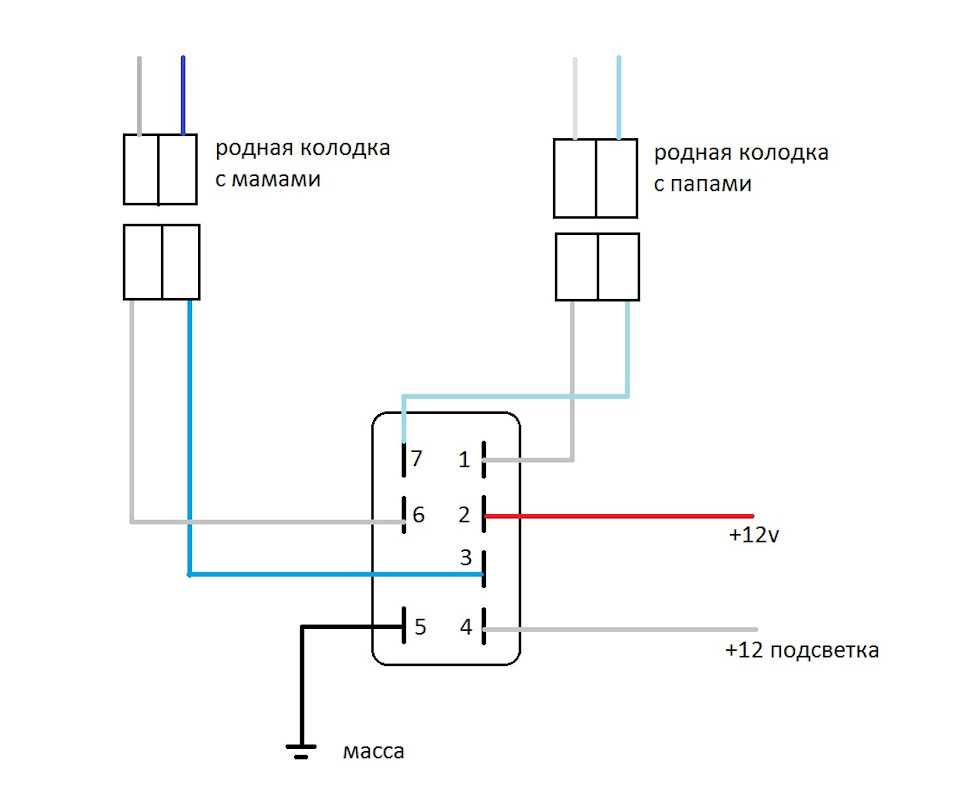

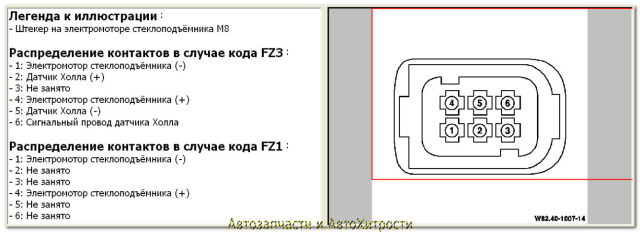

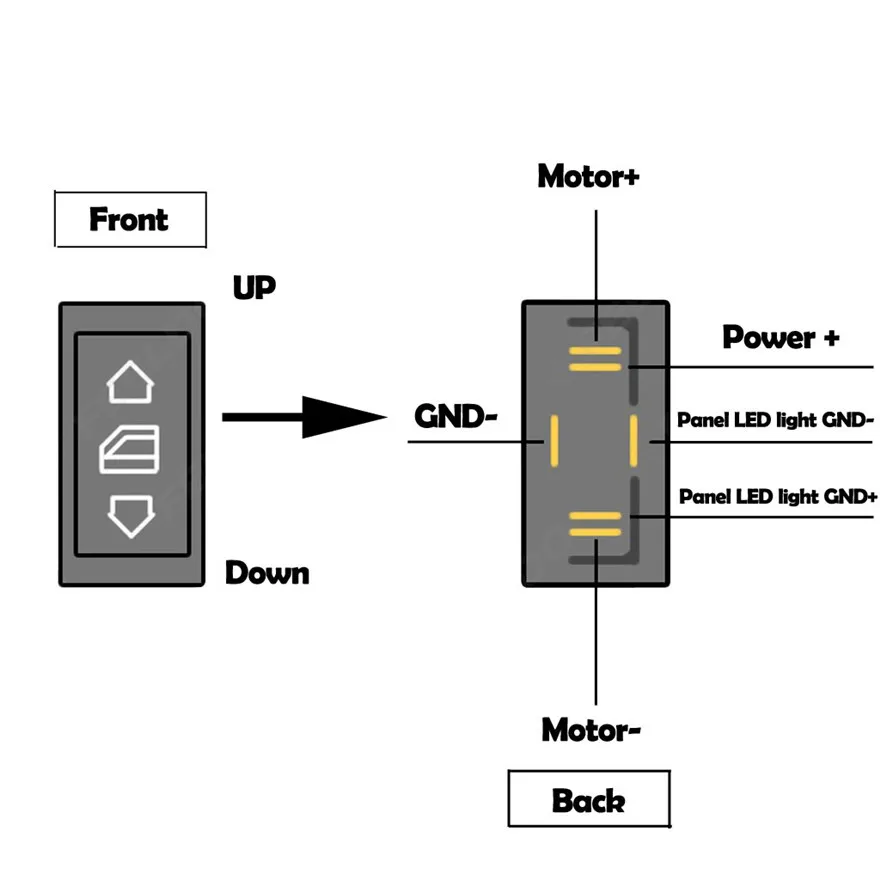

Распиновка подключения переключателя

Подключать провода с клеммами необходимо, используя следующую схему:

красный 12-вольтовый подключается к отверстию №2;
черно-белый (от голубого) – отверстию № 3;
белый (подсветка) – отверстию № 4;
черный («масса») — отверстию №5;
черны (от серого) — отверстию № 6.

Важно правильно подключить все провода в соответствующие гнезда разъема, иначе кнопки управления не будут работать.

После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный.

На этом этапе подключение считается законченным. Осталось лишь установить стакан и клавишу стеклоподъемника, закрепив их с помощью герметика в специально сделанном разъеме в дверной обшивке.

Таким образом, подключение переключателей для подъема стекла можно выполнить своими руками, если воспользоваться схемой подключения и имея опыт электротехнических работ. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.

Извините, в настоящее время нет доступных опросов.

Видео «Установка электростеклоподъемников своими руками»

В этом видео демонстрируется, как подключить стеклоподъемный механизм (автор ролика — VazInfo).

Схема Подключения Кнопки Стеклоподъемника

Снимите панель, на которой находится кнопка стеклоподъемника.

Также желательно провести проверку пружин и каждой детали на исправность.

Разновидности стеклоподъемников

Дополнительно необходимо взять еще два провода, при помощи которых кнопку подсоединить к мотору электростеклоподъемника. Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле на схеме их нет.

Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Клипсы установлены по всему периметру двери в количестве 8 штук. Затем проверьте выходную сторону реле — ток означает, что реле неисправно и должно быть заменено, в противном случае проблема заключается в переключателях управления, проводке или сам двигатель. Осталось только установить стакан, а также клавишу стеклоподъемного механизма, закрепив их при помощи герметика в специально проделанном разъеме в обшивке двери.

Набор торцовых ключей или головок. Дополнение от Возможно подключение любого количества дублирующих кнопок.

Свежие записи

После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.

Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.

Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.

Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.

Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.

Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.

Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
демонтируем обшивку двери;
тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

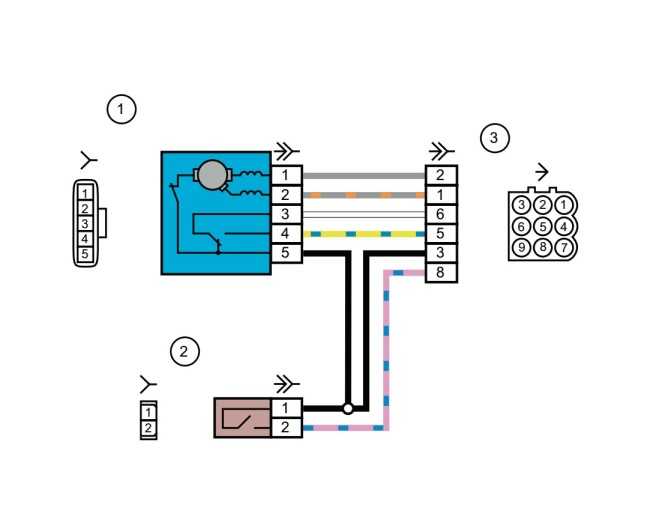

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

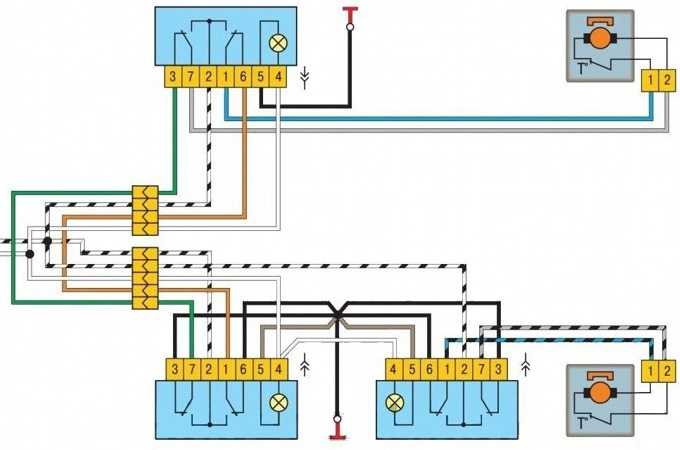

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

1 — Монтажный блок
2 — Реле зажигания
3 — Замок зажигания
4 — Моторедуктор электростеклоподъемника правой двери
5 — Моторедуктор электростеклоподъемника левой двери
6 — Переключатель электростеклоподъемника правой двери
7 — Переключатель электростеклоподъемника левой двери
К7 — Реле питания электростеклоподъемников
А — К выводу «30» генератора
Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
В — к табло подсветки рычагов отопителя
Г — условная нумерация штекеров в колодке моторедуктора

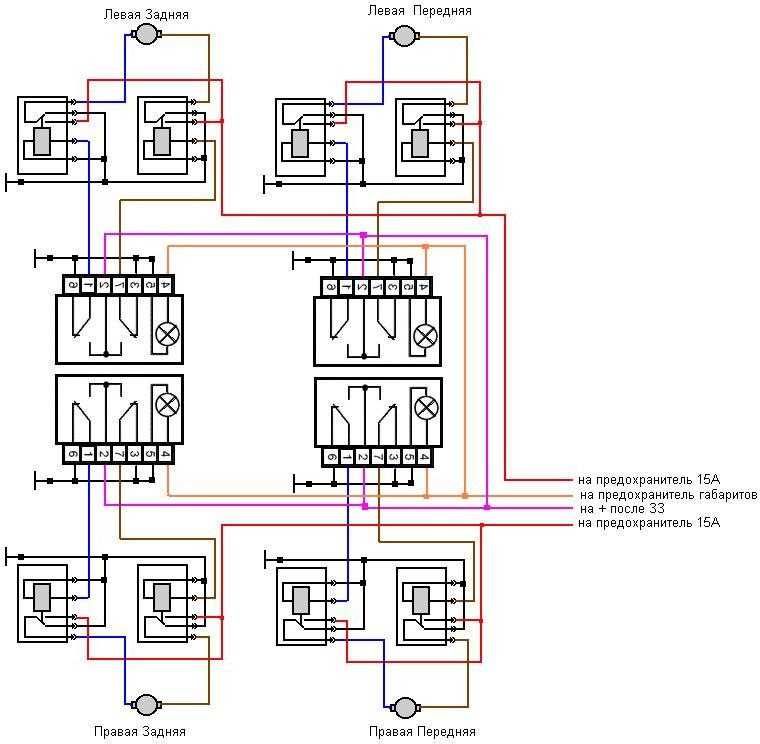

Схема ЭСП ВАЗ 2110, 2111, 2112

1 – монтажный блок
2 – выключатель зажигания
3 – переключатель электростеклоподъемника правой передней двери
4 – переключатель электростеклоподъемника правой задней двери
5 – моторедуктор электростеклоподъемника правой передней двери
6 – моторедуктор электростеклоподъемника правой задней двери
7 – моторедуктор электростеклоподъемника левой задней двери
8 – моторедуктор электростеклоподъемника левой передней двери
9 – переключатель электростеклоподъемника левой задней двери
10 – переключатель электростеклоподъемника левой передней двери
11 – реле включения электростеклоподъемников
А – к источникам питания
В – к выключателю освещения приборов
С – условная нумерация штекеров в колодках электростеклоподъемников

Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.

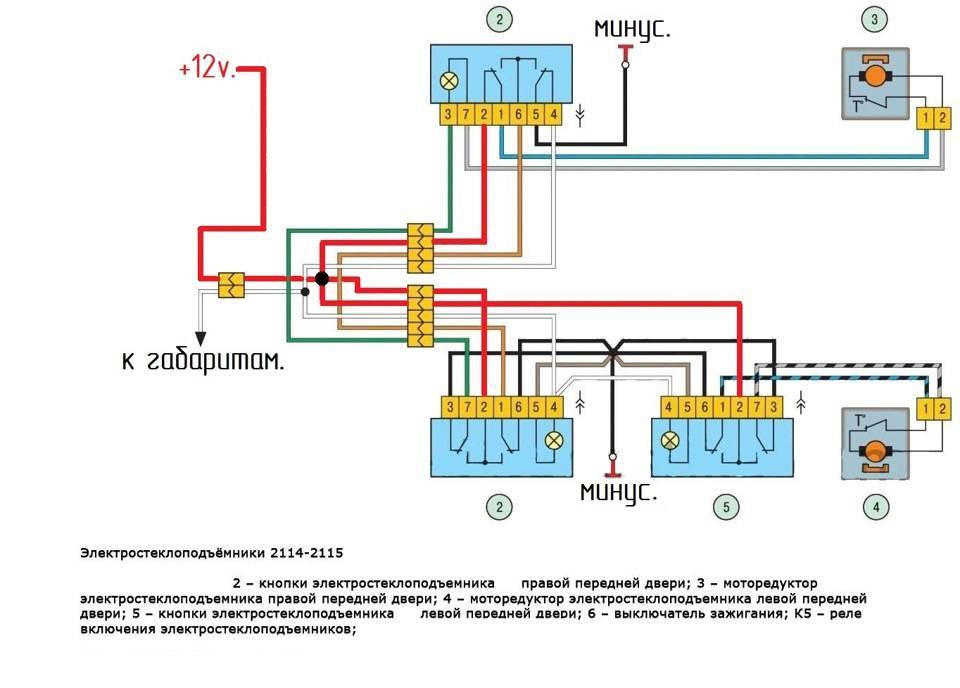

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

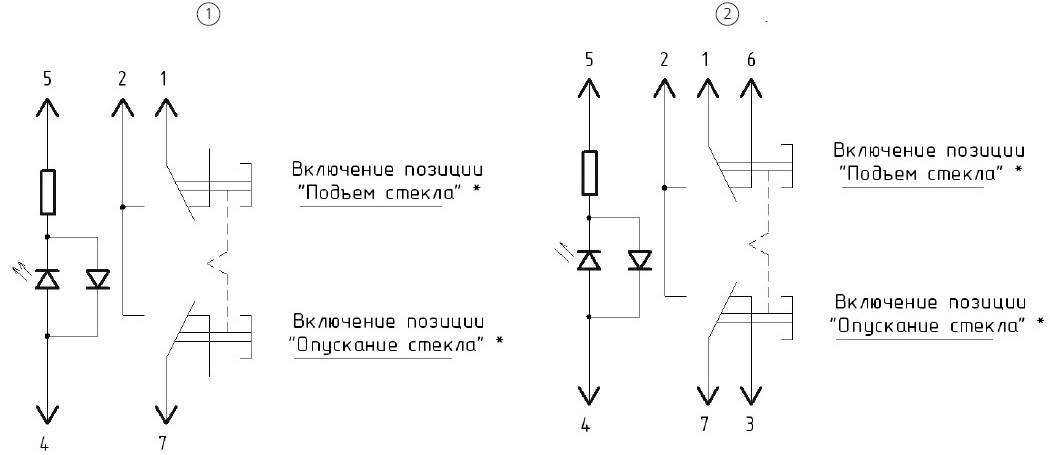

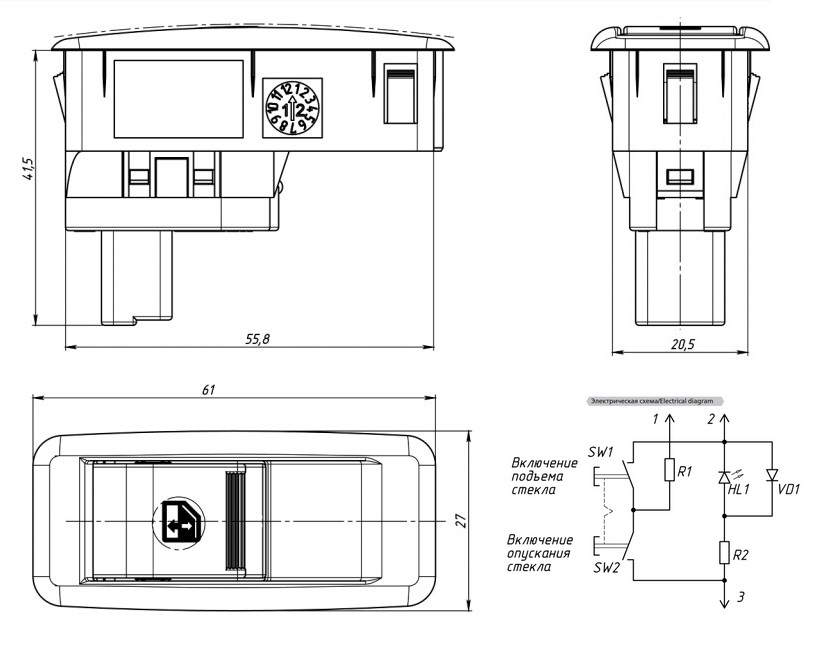

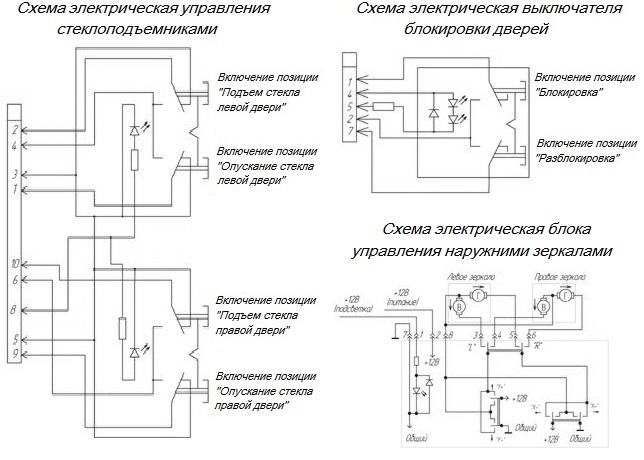

Схема подключения силовой кнопки ЭСП

Контакты 1-6 и 7-3 нормально замкнутые (НЗ). 1-2, 7-2 — нормально разомкнутые (НР) соответственно. Т.е 2 пары переключающих контактов. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла).

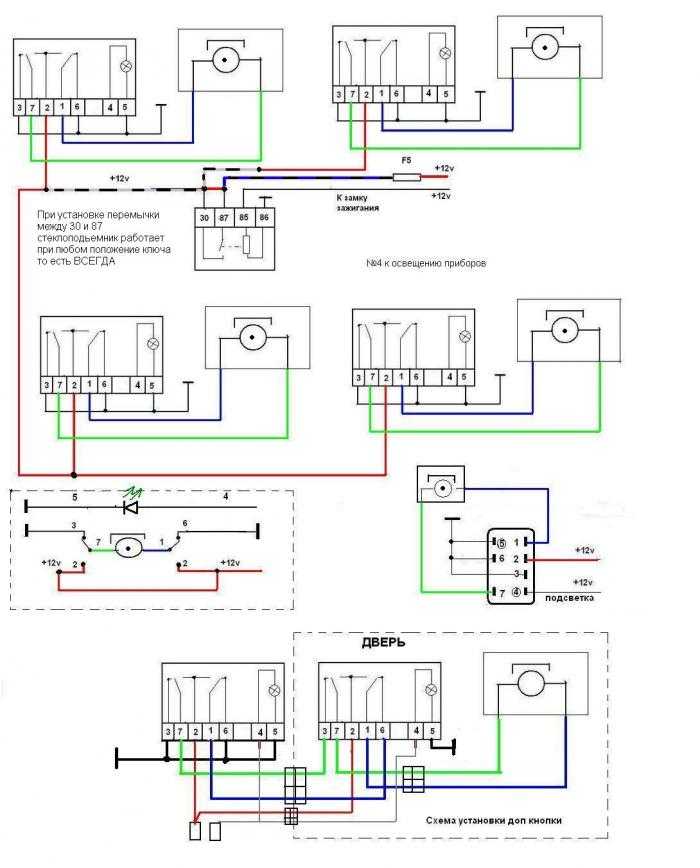

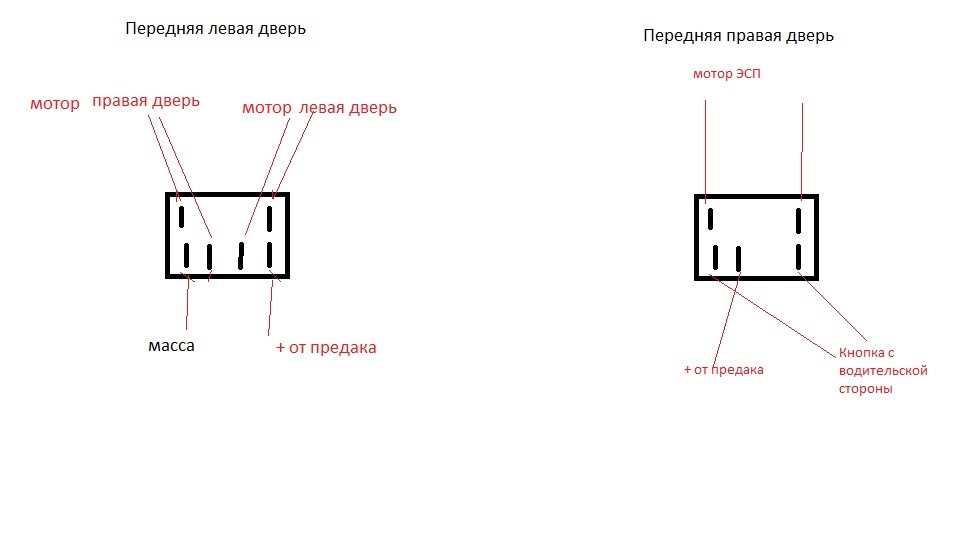

Последовательное подключение — схема

Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.

При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.

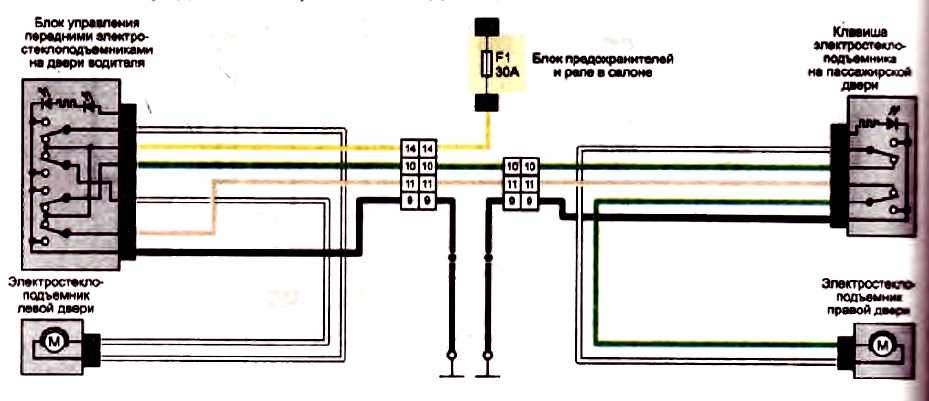

Параллельное подключение — схема

Провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира. Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле и тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира.

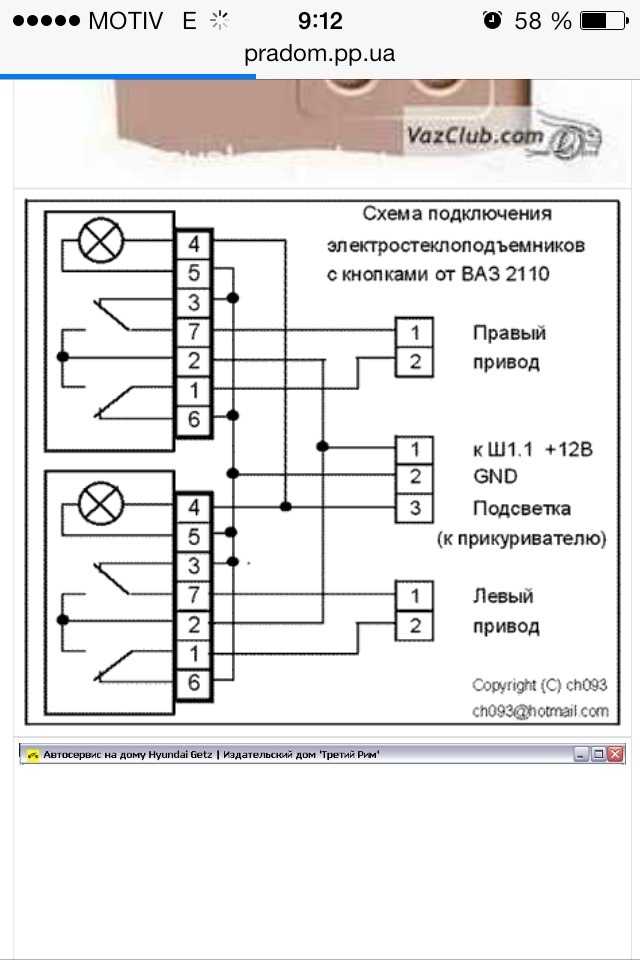

Схема на любое количество кнопок и дверей

Тут параллельно можно ставить любое количество кнопок и одновременно нажимать в разных направлениях — схемотехнически короткое замыкание невозможно. В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум «протяжек» проводов — по 2 всего на канал + масса.

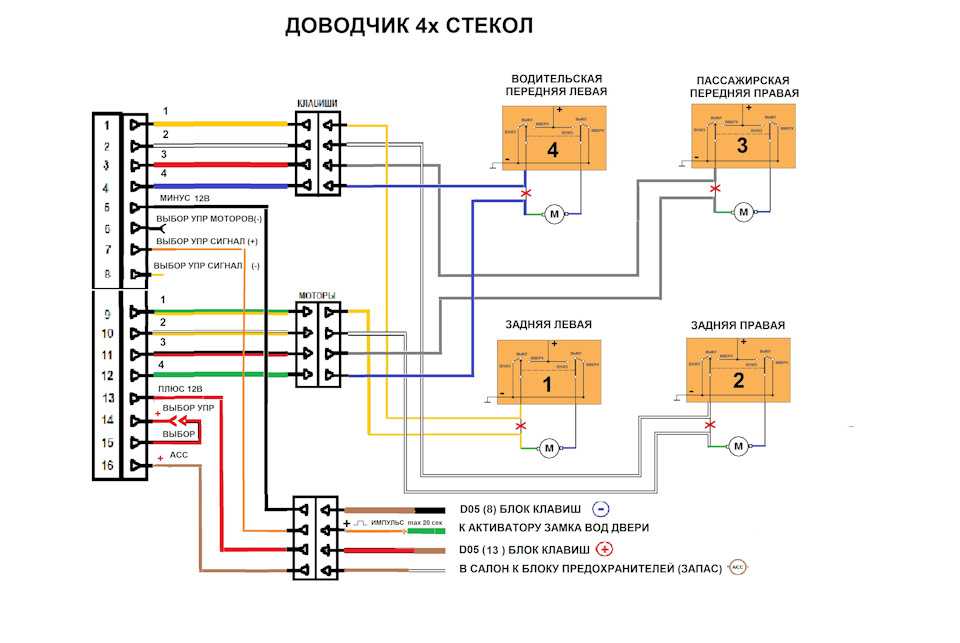

Доводчик стекол Pandora DWM

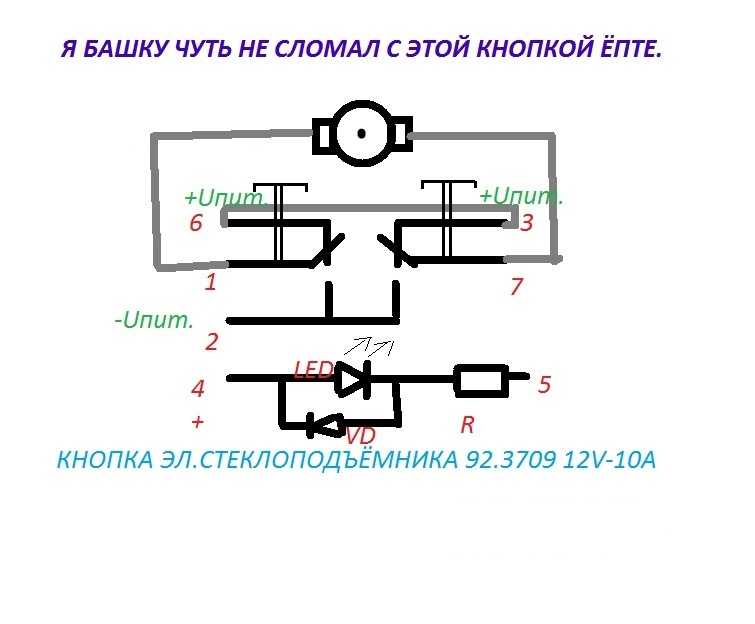

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
монтируем устройства, которые будут работать от электрического привода;
подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

0 0 голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Оставьте комментарий! Напишите, что думаете по поводу статьи. x

Adblock
detector

Как проверить кнопку стеклоподъемника

О том, что такое стеклоподъемник, знает каждый водитель, даже тот, кто не отличается большим опытом. Но мало кто знает, где находится этот загадочный механизм, приводящий в действие стекло, — моторчик стеклоподъемника, как его диагностировать и устранить поломку. Ответы на все вопросы будут даны ниже в статье.

Принцип работы, функции и место расположения мотора стеклоподъемника

Когда стеклоподъемник установлен в машине и водитель постоянно пользуется возможностью открывать и закрывать окна, его не особо волнует, что за устройство внутри двери подталкивает механизм к работе. Как он устроен и где именно расположен?

Эти вопросы часто кажутся лишними. Вплоть до того момента, когда внезапно случаются проблемы. Стекло не двигается, в салон машины забирается ветер, всем пассажирам холодно. Именно в такие минуты приходится разбираться, в чем проблема.

Устройство, помогающее закрывать и открывать окно в машине, – это абсолютно обычный моторчик, который оказывает воздействие на моторедуктор стеклоподъемника.

Моторедуктор стеклоподъемника

В свою очередь, он заставляет работать червячную передачу, которая преобразовывает угловую скорость и зубчатую шестерню. Ядром всего этого механизма является якорь с роторной медной обмоткой. Он совершает вращения в корпусе цилиндрической формы, внутри которого находится статор. Когда совершается вращение ротора, червячная передача влияет на зубчатое колесо, которое носит характер поворотной ручки.

Работа механизма, его перечисленных выше компонентов, влияет на подъем и спуск стекла в автомобиле. Для каждого стекла предназначен свой собственный моторчик. Часто их можно различить благодаря специальной наклейке. Механизм находится между корпусом двери и обшивкой, и прикручен к двери при помощи винтов и гаек (автор видео — Стеклоподъем.РФ).

Основные неисправности механизма и способы их устранения

В случае неисправности не каждый водитель захочет разбираться в устройстве и ломать голову над причиной поломки. Однако в большинстве случаев можно обойтись без того, чтобы купить новый привод и поставить его на место старого. Дефицита в механизмах вовсе нет, на рынке может повстречаться масса различных фирм, однако все же перед тем, как тратить деньги, стоит найти причину и устранить ее. Возможно она банальна — «внутренности» стеклоподъемника запылились и стоит их прочистить, чтобы моторчик вновь принялся за работу.

Часто причиной поломки могут быть некачественные детали, из которых изготовлен механизм. Это часто приводит водителей в бешенство: ведь снимая обшивку двери и извлекая механизм, они обнаруживают, что половина деталей, в том числе и шестерня в редукторе, изготовлена из пластмассы. После долгой работы зубья на шестерне ломаются, образуя пробел, и из-за этого стекло намертво застывает в том положении, в котором было остановлено. В этом случае «вылечить» устройство никак нельзя, и придется приобретать новый стеклоподъемник с более качественными деталями.

Мотор стеклоподъемника

Еще одной популярной проблемой может быть щетка электромотора.

В случае трения она истончается. Эти щетки являются проводником тока к ротору, и не только из-за трения, но и из-за проводимости тока в местах соединения контактов могут сильно истончиться и неплотно прилегать к якорю. В таком случае – если щетки вышли из строя – их необходимо заменить.

Как уже говорилось выше, часто причиной возникновения поломки является пыль. Попав в контакты в моторчике, она может заблокировать поступление тока на обмотку. В таком случае мотор-редуктор не сможет совершать действие.

Чтобы решить эту проблему, потребуется лишь тщательная очистка контактов. Делать это следует осторожно, чтобы не поломать проводки. Ведь, если повредить контакты сильнее, исправить ситуацию будет не так легко. Конечно, есть и другие проблемы. Возможно, дело в электрической цепи или предохранителях.

Стеклоподъемник для задней двери автомобиля

Инструкция по самостоятельной диагностике привода

Ремонт моторчика стеклоподъемника — не такое сложное занятие, как может показаться на первый взгляд.

Делается это следующим образом:

Необходимо снять обшивку нужной двери, открутив шурупы.
Открутить ручку двери, а также пластик с внутренней стороны.
После этого нужно аккуратно вытянуть обшивку снизу вверх.
Отсоединить динамик, который закреплен в двери.
Через свободные отверстия нужно открутить шурупы, которые держат стекло. Важно: выкручивая шурупы, нужно соблюдать предельную осторожность, чтобы стекло не разбилось.
Стекло извлечь.
Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке.
После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить. Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты. Если контакты окислились, их необходимо заменить, а механизм собрать.

Замена стеклоподъемника и сборка происходит в обратном порядке.

Замена стеклоподъемника

Цена вопроса

На фотографиях ниже предоставлена информация о стоимости стеклоподъемника. Кроме этого, можно увидеть некоторые варианты этих устройств.

Видео «Снятие и замена электростеклоподъемника на Приоре»

От автора видео Юрий Федоров можно узнать об устройстве механизма, а также как его снять и заменить.
