Компьютер схема. Внутреннее устройство компьютера: основные компоненты и их взаимодействие

Как устроен компьютер изнутри. Какие основные компоненты входят в состав системного блока. Как взаимодействуют процессор, оперативная память и другие устройства компьютера. Какую роль играет материнская плата.

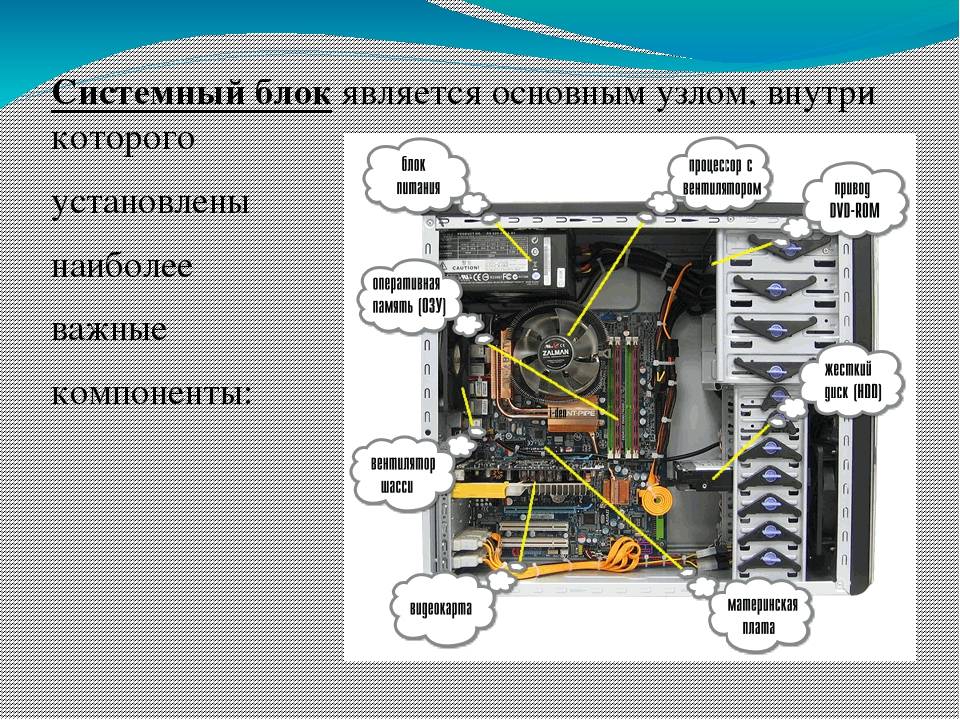

Основные компоненты системного блока компьютера

Системный блок является «сердцем» компьютера и содержит все основные компоненты, обеспечивающие его работу. Рассмотрим ключевые устройства, которые находятся внутри системного блока:

• Материнская плата
• Процессор
• Оперативная память
• Жесткий диск
• Видеокарта
• Блок питания

Все эти компоненты взаимодействуют между собой, обеспечивая работу компьютера. Давайте подробнее рассмотрим назначение и функции каждого из них.

Материнская плата — основа компьютера

Материнская плата является основой компьютера, на которой размещаются и к которой подключаются все остальные компоненты. Она представляет собой большую печатную плату с множеством разъемов и электронных схем.

Основные функции материнской платы:

• Обеспечение физического соединения и взаимодействия всех устройств компьютера
• Распределение электропитания между компонентами
• Передача данных между устройствами через специальные шины

На материнской плате располагаются разъемы для установки процессора, оперативной памяти, видеокарты и других компонентов. Также она содержит микросхемы, управляющие работой устройств.

Процессор — мозг компьютера

Процессор (CPU — Central Processing Unit) является главным вычислительным устройством компьютера. Его часто называют «мозгом» компьютера, так как он выполняет все вычисления и обработку данных.

Основные характеристики процессора:

• Тактовая частота — количество операций в секунду
• Количество ядер — физических вычислительных блоков
• Объем кэш-памяти — для быстрого доступа к данным

Современные процессоры содержат миллиарды транзисторов и способны выполнять триллионы операций в секунду. Они устанавливаются в специальный разъем на материнской плате.

Оперативная память — временное хранилище данных

Оперативная память (RAM — Random Access Memory) предназначена для временного хранения данных и команд, необходимых процессору для работы. Это быстрая память, но при выключении компьютера вся информация из нее стирается.

Ключевые особенности оперативной памяти:

• Высокая скорость доступа к данным
• Энергозависимость — данные хранятся только при включенном питании
• Объем измеряется в гигабайтах (ГБ)

Чем больше объем оперативной памяти, тем больше программ компьютер может держать одновременно открытыми. Модули памяти устанавливаются в специальные слоты на материнской плате.

Жесткий диск — постоянное хранилище информации

Жесткий диск (HDD — Hard Disk Drive) предназначен для долговременного хранения данных. В отличие от оперативной памяти, информация на жестком диске сохраняется при выключении компьютера.

Основные характеристики жестких дисков:

• Объем — измеряется в терабайтах (ТБ)
• Скорость вращения дисков — влияет на скорость чтения/записи
• Интерфейс подключения — SATA, SAS

Жесткие диски хранят операционную систему, программы и все пользовательские файлы. Они подключаются к материнской плате с помощью специального кабеля.

Видеокарта — обработка графической информации

Видеокарта (графический адаптер) отвечает за формирование изображения и вывод его на монитор. Она разгружает центральный процессор от ресурсоемких графических вычислений.

Ключевые параметры видеокарт:

• Графический процессор (GPU)
• Объем видеопамяти
• Частота работы GPU и памяти

Мощные видеокарты необходимы для работы с графикой, видеомонтажа и современных игр. Они устанавливаются в специальный слот расширения на материнской плате.

Блок питания — энергоснабжение компьютера

Блок питания преобразует электричество из сети в постоянный ток нужного напряжения для питания всех компонентов компьютера.

Основные характеристики блоков питания:

• Мощность — измеряется в ваттах (Вт)
• КПД — эффективность преобразования энергии
• Тип охлаждения — воздушное или жидкостное

Мощность блока питания должна соответствовать энергопотреблению всех компонентов компьютера с запасом. Качественный блок питания обеспечивает стабильную работу системы.

Как взаимодействуют компоненты компьютера

Все компоненты компьютера взаимодействуют между собой, обеспечивая его работу:

1. Процессор получает команды из оперативной памяти и выполняет вычисления
2. Оперативная память хранит данные и команды для быстрого доступа процессора
3. Жесткий диск хранит все данные и передает их в оперативную память при необходимости
4. Видеокарта обрабатывает графическую информацию и выводит изображение на монитор
5. Блок питания обеспечивает электропитание всех устройств

Материнская плата связывает все компоненты воедино, обеспечивая их взаимодействие через специальные шины данных. Это позволяет компьютеру работать как единая система.

Дополнительные компоненты системного блока

Помимо основных устройств, в системном блоке могут присутствовать дополнительные компоненты:

• Звуковая карта — для обработки аудио
• Сетевая карта — для подключения к интернету
• Дополнительные накопители (SSD, оптические приводы)
• Системы охлаждения — вентиляторы, радиаторы

Эти устройства расширяют возможности компьютера и улучшают его характеристики. Набор дополнительных компонентов зависит от назначения и конфигурации конкретного компьютера.

Сборка компьютера из комплектующих

Зная основные компоненты, можно собрать компьютер самостоятельно. Процесс сборки включает следующие шаги:

1. Установка процессора в сокет на материнской плате
2. Монтаж системы охлаждения процессора
3. Установка модулей оперативной памяти
4. Крепление материнской платы в корпус
5. Подключение блока питания
6. Установка жесткого диска и других накопителей
7. Монтаж видеокарты и других плат расширения
8. Подключение всех кабелей питания и данных

При сборке важно соблюдать совместимость всех комплектующих и правила техники безопасности. Правильно собранный компьютер будет работать эффективно и надежно.

Заключение

Понимание внутреннего устройства компьютера позволяет лучше представлять принципы его работы. Знание основных компонентов и их взаимодействия помогает грамотно подбирать конфигурацию, выполнять апгрейд и устранять неисправности.

Современные компьютеры постоянно совершенствуются, появляются новые технологии и компоненты. Но базовые принципы работы системного блока остаются неизменными на протяжении многих лет.

Урок 7 Внутреннее устройство компьютера, компоненты системного блока

В этом уроке мы заглянем внутрь системного блока и познакомимся со всеми основными внутренними компонентами компьютера.

В третьем уроке мы узнали для чего нужны процессор, оперативная память и жесткий диск. В четвертом уроке мы увидели компьютер снаружи и узнали для чего нужны различные кнопки и разъёмы. Сегодня мы откроем крышку системного блока и познакомимся со всеми внутренними компонентами.



Внутреннее устройство компьютера

Когда говорят о внутреннем устройстве компьютера, обычно имеют в виду те компоненты, которые находятся внутри его корпуса. У настольного компьютера корпус – это системный блок, у ноутбуков и нетбуков – это нижняя из раскрываемых половинок (напомню, что разновидностям компьютерной техники у нас был посвящен второй IT-урок).

Компоненты системного блока

Для начала возьмем не слишком новый, но и не слишком старый системный блок, в котором установлены все основные компоненты. А потом сравним с более недорогим вариантом  с меньшим количеством дополнительных комплектующих.

Итак, посмотрим на фотографию системного блока автора сайта IT-уроки.

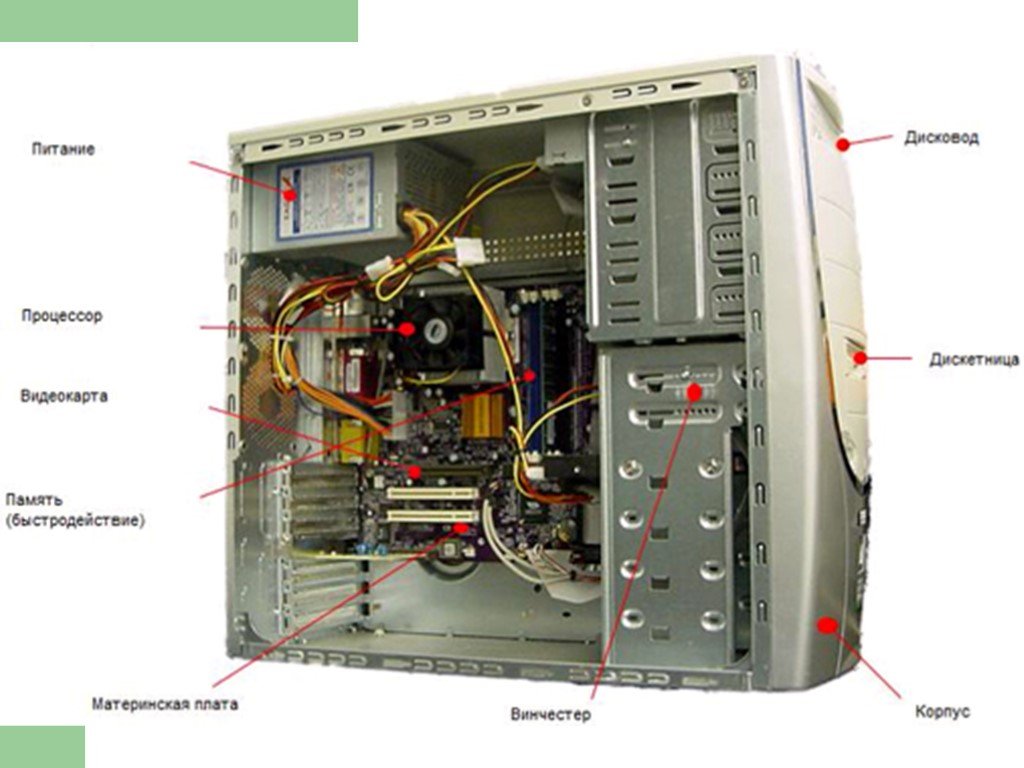

Что мы увидим, если снять крышку системного блока компьютера

Первое, что бросается в глаза – много всяких печатных плат, «коробочек» и проводов. Все платы и устройства в отдельном корпусе – это компоненты, выполняющие различные задачи. С помощью проводов компоненты обмениваются информацией и получают электрическое питание.

Разберемся со всеми компонентами по очереди.

1. Системная плата

Все компоненты компьютера связаны между собой одной самой большой печатной платой (которую сразу можно узнать на фотографии по размерам), её называют системной платой

или материнской платой (в английском варианте motherboard или mainboard).

Системная плата (компонент системного блока)

Одни компоненты устанавливаются сразу в разъемы, находящиеся на системной плате, другие компоненты подключаются к ней с помощью специальных проводов в соответствующие разъемы, а устанавливаются в специальные отсеки корпуса.

Более подробно о системной плате можно будет узнать из последующих IT-уроков, но уже на более высоком уровне знаний.

Напомню, можно подписаться на новости сайта по этой ссылке и получать их на e-mail.

2. Блок питания

Чтобы все компоненты могли выполнять свою задачу, их нужно запитать электрической энергией. Для снабжения этой энергией используется компьютерный блок питания (по-английски power supply unit или PSU), от которого тянутся провода по всему системному блоку.

Блок питания компьютера

Большинство устройств имеют специальный разъем для подключения питания, но некоторые получают электрическую энергию через системную плату (которая в этом случае будет посредником между блоком питания и устройством).

3. Центральный процессор

С процессором мы уже знакомились в третьем IT-уроке, напомню, что задача процессора – обрабатывать информацию.

Процессор (англ. central processing unit и CPU) устанавливается в специальный разъем на системной плате (английское название разъема – «Socket»). Процессорный разъем обычно находится в верхней части системной платы.

После установки процессора в разъем, поверх устанавливают систему охлаждения – кулер (алюминиевый радиатор с вентилятором).

Кулер, под которым находится центральный процессор

На фотографии мы видим кулер, под которым и находится центральный процессор.

4. Оперативная память

С оперативной памятью мы тоже познакомились в третьем уроке.

Оперативная память (ОЗУ, Random Access Memory, RAM), как и процессор, устанавливается в специальные разъемы на системной плате.

Оперативная память (компонент системного блока)

Оперативная память выполнена в виде небольшой печатной платы с установленными на неё микросхемами памяти, всю эту конструкцию называют «модулем памяти». Из-за специфичной формы платы, её называют «планкой».

На фотографии видно, что разъемов четыре, а модуля оперативной памяти два и установлены они в разъемы одного цвета для повышения скорости работы (подробнее о таком режиме в последующих IT-уроках на более «продвинутых» уровнях).

5. Видеокарта

Видеокарта (видеоадаптер, графический адаптер, графическая карта, графическая плата, video card, video adapter, display card, graphics card и т.д.) предназначена для обработки графических объектов, которые выводятся в виде/форме изображения на экране монитора.

Видеокарта (видеоадаптер, графический адаптер)

На фотографии видно, что в данном случае видеокарта выполнена в виде печатной платы (карты расширения), вставленной в специальный разъем на системной плате (слот расширения). Так как эта видеокарта сильно греется, то в нижней части можно видеть большую систему охлаждения (да-да, это тоже кулер).

Мы впервые на IT-уроках столкнулись с понятиями «карта расширения» и «слот расширения», поэтому сразу зададим определение, от которого будем отталкиваться в дальнейшем.

Карта расширения – устройство в виде печатной платы с универсальным разъемом для установки на системную плату (например, видеокарта, сетевая карта, звуковая карта).

Карты расширения устанавливаются дополнительно к основным компонентам для того, чтобы расширить возможности компьютера, они могут иметь различное назначение (обработка графики, звука или соединение с компьютерной сетью и т.д.).

Пример карты расширения (более простой видеоадаптер)

Слот расширения  — специальный универсальный разъем на системной плате, предназначенный для установки дополнительных устройств компьютера выполненных виде карт расширения.

С новыми определениями разобрались, движемся дальше.

6. Сетевая карта

Сетевая карта (сетевой адаптер, Ethernet-адаптер, network adapter, LAN adapter) предназначена для подключения компьютера к компьютерной сети.

Сетевая карта (компонент системного блока)

В данном случае сетевая карта также выполнена в виде карты расширения (печатной платы), которая устанавливается в разъем на системной плате.

7. Звуковая карта

Звуковая карта (аудиокарта, звуковой адаптер, sound card) обрабатывает звук и выводит его на акустические системы (колонки) или наушники.

Звуковая карта (компонент системного блока)

Как и два предыдущих устройства, звуковая карта – это печатная плата, вставленная в разъем на системной плате. Правда, данный звуковой адаптер не обычный, он состоит из двух печатных плат, но это исключение из правил.

8. Жесткий диск

На жестком диске хранятся все программы и данные компьютера (подробнее об этом в третьем IT-уроке).

Жесткий диск в отличие от предыдущих компонентов, не устанавливается на системную плату, а крепится в специальном отсеке корпуса системного блока (посмотрите на фотографию).

Жесткий диск (он же винчестер)

В такие отсеки можно установить несколько жестких дисков и увеличить объем внутренней памяти компьютера.

Жесткий диск иногда называют аббревиатурой НМЖД (Накопитель на жёстких магнитных дисках), часто говорят «винчестер«, а на английском языке hard disk drive или HDD.

9. Оптический привод

Оптический привод (DVD-привод, optical disc drive или ODD) нужен для чтения и записи DVD и CD дисков. Как и жесткий диск, оптический привод устанавливается в специальный отсек системного блока.

Оптический привод (компонент системного блока)

Этот отсек находится в передней верхней части корпуса, он более широкий, чем для жесткого диска, так как размеры DVD-привода заметно больше.

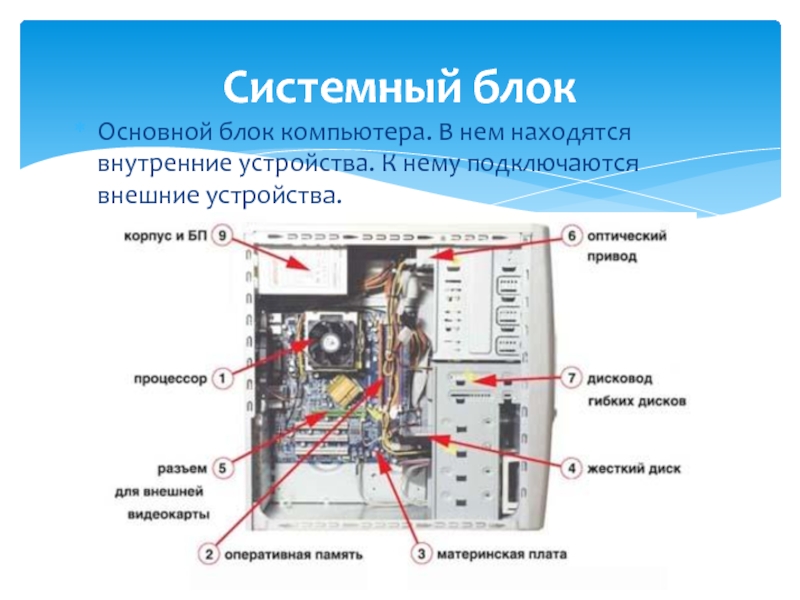

Компоненты системного блока (вариант 2)

Итак, мы рассмотрели все основные компоненты системного блока. А теперь посмотрим, как может отличаться внутреннее устройство компьютера на примере менее дорогого варианта ПК.

Внутреннее устройство недорогого компьютера

На фотографии видны те же компоненты, но не видно карт расширения (видеокарты, сетевой и звуковой карты). Как же этот компьютер будет работать без этих комплектующих? На самом деле эти компоненты есть, но их не видно на первый взгляд.

Встроенные компоненты

Дело в том, что некоторые компоненты могут быть выполнены не в виде карт расширения, а могут быть встроенными (интегрированными) в системную плату или центральный процессор.

В данном случае, на системной плате установлены дополнительные микросхемы, которые выполняют функции сетевого и звукового адаптера. Видеоадаптер встроен (интегрирован) в главную микросхему системной платы.

Видеоадаптер, сетевой и звуковой адаптер, встроенные в системную плату

На фотографии цифрой 1 отмечен видео адаптер, цифрой 2 – сетевой адаптер, а цифрой 3 – звуковой адаптер.

При этом на системной плате остались слоты расширения (цифра 4) для установки более функциональных компонентов (если встроенные вас, по каким либо причинам, не устраивают).

Компоненты ноутбуков

В принципе, можно было бы сделать отдельный урок по внутреннему устройству ноутбуков и нетбуков. Но, по сути, там находятся те же компоненты, что и в настольном компьютере, только эти компоненты меньшего размера и крепятся по-другому.

Производительность компьютера

Каждая из перечисленных в этом IT-уроке комплектующих выполняет свою задачу, но, наверное, интересно знать, какие компоненты больше всего влияют на скорость работы вашего компьютера?

Так как большую часть вычислений выполняет центральный процессор, то он больше всего и влияет на производительность компьютера.

Оперативная память нужна процессору для того, чтобы подавать данные и программы для выполнения расчетов. Поэтому объем памяти тоже заметно влияет на производительность всего компьютера.

Если компьютер нужен для игр или работы с трехмерной графикой, то большое значение имеет скорость работы видеоадаптера.

Но если компьютер используется для работы в Интернете, а также с текстовыми документами, фотографиями, просмотра фильмов и прослушивания музыки, то можно обойтись и самым медленным (но современным) видеоадаптером, в том числе и встроенным в системную плату или процессор.

Видео-дополнение

В качестве закрепления новой информации очень любопытное видео, в котором простым языком описано назначение компонентов компьютера. К сожалению комментарии на английском, но есть перевод субтитрами (пользуйтесь паузой, чтобы успеть прочитать).




Заключение

Итак, в седьмом IT-уроке мы познакомились с внутренним устройством компьютера и кратко рассмотрели все компоненты системного блока. Для уровня «Новичок» этих знаний вполне достаточно, чтобы осознанно работать в большинстве программ, которые вам могут понадобиться.

В следующем уроке мы узнаем, какие устройства еще можно подключить к компьютеру (внешние устройства), называется он Основные периферийные устройства ПК.

Подписывайтесь на новости сайта, чтобы не пропустить свежие полезные материалы сайта IT-uroki.ru

Если остались вопросы, задавайте их в комментариях, постараюсь на все ответить.

Читать дальше: Урок 8. Основные периферийные устройства ПК

Автор: Сергей Бондаренко http://it-uroki.ru/

Копировать запрещено, но можно делиться ссылками:

---

Поделитесь с друзьями:

---

Понравились IT-уроки?

Все средства идут на покрытие текущих расходов (оплата за сервер, домен, техническое обслуживание)
и подготовку новых обучающих материалов (покупка необходимого ПО и оборудования).

---

Много интересного в соц.сетях:

Основные устройства компьютера, их назначение и взаимосвязь

По своему назначению компьютер — это универсальный прибор для работы с информацией. По принципам своего устройства компьютер — это модель человека, работающего с информацией.

Персональный компьютер (ПК) — это компьютер, предназначенный для обслуживания одного рабочего места. По своим характеристикам он может отличаться от больших ЭВМ, но функционально способен выполнять аналогичные операции. По способу эксплуатации различают настольные (desktop), портативные (laptop и notebook) и карманные (palmtop) модели ПК.

Аппаратное обеспечение. Поскольку компьютер предоставляет все три класса информационных методов для работы с данными (аппаратные, программные и естественные), принято говорить о компьютерной системе как о состоящей из аппаратных и программных средств, работающих совместно. Узлы, составляющие аппаратные средства компьютера, называют аппаратным обеспечением. Они выполняют всю физическую работу с данными: регистрацию, хранение, транспортировку и преобразование как по форме, так и по содержанию, а также представляют их в виде, удобном для взаимодействия с естественными информационными методами человека.

Совокупность аппаратных средств компьютера называют его аппаратной конфигурацией.

Видео YouTube

Программное обеспечение. Программы могут находиться в двух состояниях: активном и пассивном. В пассивном состоянии программа не работает и выглядит как данные, содержательная часть которых — сведения. В этом состоянии содержимое программы можно «читать» с помощью других программ, как читают книги, и изменять. Из него можно узнать назначение программы и принцип ее работы. В пассивном состоянии программы создаются, редактируются, хранятся и транспортируются. Процесс создания и редактирования программ называется программированием.

Когда программа находится в активном состоянии, содержательная часть ее данных рассматривается как команды, согласно которым работают аппаратные средства компьютера. Чтобы изменить порядок их работы, достаточно прервать исполнение одной программы и начать исполнение другой, содержащей иной набор команд.

Совокупность программ, хранящихся на компьютере, образует его программное обеспечение. Совокупность программ, подготовленных к работе, называют установленным программным обеспечением. Совокупность программ, работающих в тот или иной момент времени, называют программной конфигурацией.

Устройство компьютера. Любой компьютер (даже самый большой)состоит из четырех частей:

устройства ввода информации

устройства обработки информации

устройства хранения

устройства вывода информации.

 Конструктивно эти части могут быть объединены в одном корпусе размером с книгу или же каждая часть может состоять из нескольких достаточно громоздких устройств

Базовая аппаратная конфигурация ПК. Базовой аппаратной конфигурацией персонального компьютера называют минимальный комплект аппаратных средств, достаточный для начала работы с компьютером. С течением времени понятие базовой конфигурации постепенно меняется.

Чаще всего персональный компьютер состоит из следующих устройств:

Системный блок

Монитор

Клавиатура

Мышь

Дополнительно могут подключатся другие устройства ввода и вывода информации, например звуковые колонки, принтер, сканер…

Системный блок — основной блок компьютерной системы. В нем располагаются устройства, считающиеся внутренними. Устройства, подключаемые к системному блоку снаружи, считаются внешними. Для внешних устройств используют также термин периферийное оборудование.
Монитор — устройство для визуального воспроизведения символьной и графической информации. Служит в качестве устройства вывода. Для настольных ПК в настоящее время наиболее распространены мониторы, основанные на электронно-лучевых трубках. Они отдаленно напоминают бытовые телевизоры.
Клавиатура — клавишное устройство, предназначенное для управления работой компьютера и ввода в него информации. Информация вводится в виде алфавитно-цифровых символьных данных.
Мышь — устройство «графического» управления.

Внутренние устройства персонального компьютера.
Внутренними считаются устройства, располагающиеся в системном блоке. Доступ к некоторым из них имеется на лицевой панели, что удобно для быстрой смены информационных носителей, например гибких магнитных дисков. Разъемы некоторых устройств выведены на заднюю стенку — они служат для подключения периферийного оборудования. К некоторым устройствам системного блока доступ не предусмотрен — для обычной работы он не требуется.

Процессор. Микропроцессор — основная микросхема персонального компьютера. Все вычисления выполняются в ней. Основная характеристика процессора — тактовая частота (измеряется в мегагерцах, МГц). Чем выше тактовая частота, тем выше производительность процессора. Так, например, при тактовой частоте 500 МГц процессор может за одну секунду изменить свое
состояние 500 миллионов раз. Для большинства операций одного такта недостаточно, поэтому количество операций, которые процессор может выполнить в секунду, зависит не только от тактовой частоты, но и от сложности операций.

Единственное устройство, о существовании которого процессор «знает от рождения», — оперативная память — с нею он работает совместно. Оттуда поступают данные и команды. Данные копируются в ячейки процессора (они называются регистрами), а потом преобразуются в соответствии с содержанием команд. Более полную картину того, как процессор взаимодействует с оперативной памятью, вы получите в главах, посвященных основам программирования.

Оперативная память. Оперативную память можно представить как обширный массив ячеек, в которых хранятся числовые данные и команды в то время, когда компьютер включен. Объем оперативной памяти измеряется в миллионах байтов — мегабайтах (Мбайт).

Процессор может обратиться к любой ячейке оперативной памяти (байту), поскольку она имеет неповторимый числовой адрес. Обратиться к индивидуальному биту оперативной памяти процессор не может, так как у бита нет адреса. В то же время, процессор может изменить состояние любого бита, но для этого требуется несколько действий.

Материнская плата. Материнская плата — это самая большая плата персонального компьютера. На ней располагаются магистрали, связывающие процессор с оперативной памятью, — так называемые шины. Различают шину данных, по которой процессор копирует данные из ячеек памяти, адресную шину, по которой он подключается к конкретным ячейкам памяти, и шину команд, по которой в процессор поступают команды из программ. К шинам материнской платы подключаются также все прочие внутренние устройства компьютера. Управляет работой материнской платы микропроцессорный набор микросхем — так называемый чипсет.

Видеоадаптер. Видеоадаптер — внутреннее устройство, устанавливаемое в один из разъемов материнской платы. В первых персональных компьютерах видеоадаптеров не было. Вместо них в оперативной памяти отводилась небольшая область для хранения видеоданных. Специальная микросхема (видеоконтроллер) считывала данные из ячеек видеопамяти и в соответствии с ними управляла монитором.

По мере улучшения графических возможностей компьютеров область видеопамяти отделили от основной оперативной памяти и вместе с видеоконтроллером выделили в отдельный прибор, который назвали видеоадаптером. Современные видеоадаптеры имеют собственный вычислительный процессор (видеопроцессор), который снизил нагрузку на основной процессор при построении сложных изображений. Особенно большую роль видеопроцессор играет при построении на плоском экране трехмерных изображений. В ходе таких операций ему приходится выполнять особенно много математических расчетов.

В некоторых моделях материнских плат функции видеоадаптера выполняют микросхемы чипсета — в этом случае говорят, что видеоадаптер интегрирован с материнской платой. Если же видеоадаптер выполнен в виде отдельного устройства, его называют видеокартой. Разъем видеокарты выведен на заднюю стенку. К нему подключается монитор.

Звуковой адаптер. Для компьютеров IBM PC работа со звуком изначально не была предусмотрена. Первые десять лет существования компьютеры этой платформы считались офисной техникой и обходились без звуковых устройств. В настоящее время средства для работы со звуком считаются стандартными. Для этого на материнской плате устанавливается звуковой адаптер. Он может быть интегрирован в чипсете материнской платы или выполнен как отдельная подключаемая плата, которая называется звуковой картой.
Разъемы звуковой карты выведены на заднюю стенку компьютера. Для воспроизведения звука к ним подключают звуковые колонки или наушники. Отдельный разъем предназначен для подключения микрофона. При наличии специальной программы это позволяет записывать звук. Имеется также разъем (линейный выход) для подключения к внешней звукозаписывающей или звуковоспроизводящей аппаратуре (магнитофонам, усилителям и т.п.).

Жесткий диск. Поскольку оперативная память компьютера очищается при отключении питания, необходимо устройство для длительного хранения данных и программ. В настоящее время для этих целей широко применяют так называемые жесткие диски.
Принцип действия жесткого диска основан на регистрации изменений магнитного поля вблизи записывающей головки.

Основным параметром жесткого диска является емкость, измеряемая в гигабайтах (миллиардах байтов), Гбайт. Средний размер современного жесткого диска составляет 80 — 160 Гбайт, причем этот параметр неуклонно растет.

Дисковод гибких дисков. Для транспортировки данных между удаленными компьютерами используют так называемые гибкие диски. Стандартный гибкий диск (дискета) имеет сравнительно небольшую емкость 1,44 Мбайт. По современным меркам этого совершенно недостаточно для большинства задач хранения и транспортировки данных, но низкая стоимость носителей и высокая степень готовности к работе сделали гибкие диски самыми распространенными носителями данных.

Для записи и чтения данных, размещенных на гибких дисках, служит специальное устройство — дисковод. Приемное отверстие дисковода выведено на лицевую панель системного блока.

Дисковод CD-ROM. Для транспортировки больших объемов данных удобно использовать компакт-диски CD-ROM. Эти диски позволяют только читать ранее записанные данные — производить запись на них нельзя. Емкость одного диска составляет порядка 650-700 Мбайт.

Для чтения компакт-дисков служат дисководы CD-ROM. Основной параметр дисковода CD-ROM— скорость чтения. Она измеряется в кратных единицах. За единицу принята скорость чтения, утвержденная в середине 80-х гг. для музыкальных компакт-дисков (аудиодисков). Современные дисководы CD-ROM обеспечивают скорость чтения 40х — 52х.
Основной недостаток дисководов CD-ROM — невозможность записи дисков — преодолен в современных устройствах однократной записи — CD-R. Существуют также устройства CD-RW, позволяющие осуществлять многократную запись.

Принцип хранения данных на компакт-дисках не магнитный, как у гибких дисков, а оптический.

Коммуникационные порты. Для связи с другими устройствами, например принтером, сканером, клавиатурой, мышью и т. п., компьютер оснащается так называемыми портами. Порт — это не просто разъем для подключения внешнего оборудования, хотя порт и заканчивается разъемом. Порт — более сложное устройство, чем просто разъем, имеющее свои микросхемы и управляемое программно.

Сетевой адаптер. Сетевые адаптеры необходимы компьютерам, чтобы они могли обмениваться данными между собой. Этот прибор следит за тем, чтобы процессор не подал новую порцию данных на внешний порт, пока сетевой адаптер соседнего компьютера не скопировал к себе предыдущую порцию. После этого процессору дается сигнал о том, что данные забраны и можно подавать новые. Так осуществляется передача.

Когда сетевой адаптер «узнает» от соседнего адаптера, что у того есть порция данных, он копирует их к себе, а потом проверяет, ему ли они адресованы. Если да, он передает их процессору. Если нет, он выставляет их на выходной порт, откуда их заберет сетевой адаптер очередного соседнего компьютера. Так данные перемещаются между компьютерами до тех пор, пока не попадут к адресату.

Сетевые адаптеры могут быть встроены в материнскую плату, но чаще устанавливаются отдельно, в виде дополнительных плат, называемых сетевыми картами.





Функциональная схема компьютера — Информатика, информационные технологии

Раздел 2. Состав персонального компьютера

Персональный компьютер типа IBM – PC выпускается в следующих модификациях:

• Настольный вариант исполнения – Desktop
• Портативный – Notebook
• Карманный – Handheld
• Компьютер любой модификации состоит из трех частей:
• Монитора – для отображения информации;
• Клавиатуры – для ввода информации;
• Системного блока, в котором находятся основные электронные схемы, управляющие работой всех устройств компьютера и блок питания, преобразующий переменный ток напряжением 220 вольт в постоянный ток низкого напряжения.

Персональный компьютер, как и любая ЭВМ – это электронная схема, работающая под управлением программ.

Функциональная схема компьютера

Джон фон Нейман в своем докладе в 1945 году описал, как должен быть устроен компьютер для того, чтобы он был универсальным и эффективным устройством для обработки информации.

Прежде всего, компьютер должен состоять из пяти основных функционально независимых частей:

Устройства ввода, вводящего закодированную информацию в память компьютера;

Арифметико-логического устройства, выполняющего арифметические и логические операции;

Устройства управления, которое организует процесс выполнения программ;

Запоминающего устройства, или памяти для хранения программ и данных;

Устройства вывода, выводящего обработанную информацию в, так называемый, внешний мир.

Память компьютера должна состоять из некоторого количества пронумерованных ячеек, в каждой из которых могут находиться или обрабатываемые данные, или инструкции программ. Все ячейки памяти должны быть одинаково доступны для других устройств компьютера.

Принцип работы компьютера. В общих чертах работу компьютера можно описать так:

Информация, обрабатываемая на компьютере, называется данными. Компьютер обрабатывает информацию по определенной инструкции, представляющей собой последовательность команд, которые компьютер может выполнить. Такая последовательность команд называется программой.

Устройство ввода (УВВ) принимает через цифровые линии связи закодированную информацию от операторов, электромеханических устройств типа клавиатура или от других компьютеров сети.

Полученная информация либо сохраняется в памяти компьютера (ОЗУ) для последующего применения, либо немедленно используется арифметическими и логическими схемами (АЛУ) для выполнения необходимых операций.

Полученные результаты посредством устройства вывода (УВВ) отправляются обратно во внешний мир.

Все эти действия координируются блоком управления (УУ).

Арифметические и логические схемы в комплексе с главными управляющими схемами называются процессором, являющимся основным устройством компьютера, а все вместе взятое оборудование для ввода и вывода – устройством ввода-вывода (input-output unit, I/O unit).

Процессор может обрабатывать числовую, текстовую, графическую, видео и звуковую информацию

Все виды информации кодируются в виде последовательности импульсов: есть импульс (1), нет импульса (0), т.е. в последовательности нулей и единиц (машинный язык).

Однако пользователь очень плохо понимает информацию, представленную в виде нулей и единиц (двоичный код) и, тем более, не воспринимает ее в виде последовательности электрических импульсов. Следовательно, в состав персонального компьютера должны входить специальные устройства ввода и вывода информации. Устройства ввода «переводят», вводимую человеком информацию, в двоичный код, а устройства вывода, наоборот, «переводят» информацию с языка компьютера в формы, доступные для человеческого восприятия.

Рис. 2.1 Принцип работы компьютера.

Состав и принцип работы компьютера можно представить в виде следующей схемы:

Для ввода числовой и текстовой информации используется клавиатура.

Для ввода графической информации или для работы с графическим интерфейсом программ чаще всего используются манипуляторы типа мышь.

Если мы хотим ввести в компьютер фотографию или рисунок, то используется сканер.

В настоящее время все большее распространение получают цифровые камеры (фотоаппараты и видеокамеры), которые формируют изображения уже в компьютерном формате.

Для ввода звуковой информации используют микрофон, подключенный к входу звуковой платы

Для управления компьютерными играми удобнее использовать специальные устройства – игровые манипуляторы (джойстики).

Наиболее универсальным устройством вывода является монитор, на экране которого высвечивается числовая, текстовая, графическая и видеоинформация.

Для сохранения числовой, текстовой и графической информации, в виде «твердой копии» на бумаге, используется принтер.

Для вывода на бумагу сложных чертежей, рисунков и схем большого формата, используется плоттер (графопостроитель).

Вывод звуковой информации осуществляется с помощью акустических колонок или наушников, подключенных к выходу звуковой платы.

Программа и данные должны быть загружены в оперативную память.

Процессор последовательно считывает команды программы, а также необходимые данные из оперативной памяти, выполняет команды, а затем записывает данные – результаты обратно в оперативную память. В процессе выполнения программы процессор может запрашивать данные с устройств ввода и пересылать данные на устройства вывода.

Однако при выключении питания компьютера вся информация из оперативной памяти стирается.Для пользователя необходимо иметь возможность долговременного хранения программ и данных. Такое устройство имеется и называется долговременная или внешняя память.

В качестве устройств долговременной памяти используются накопители (дисководы) для гибких магнитных дисков, жесткие диски («винчестеры»), дисководы CD-R, -RW и дисководы DVD-R, -RW.

Обмен информацией между отдельными устройствами компьютера производится по магистрали, соединяющей все устройства компьютера.

2.2. Магистрально – модульный принцип построения
компьютера

В основу современных компьютеров положен магистрально-модульный принцип. Модульный принцип позволяет пользователю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию. Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между модулями.

Процессор			Оперативная память
Шина данных (8, 16, 32, 64 разряда)
Шина адреса (16, 20, 24, 32 разряда)	МАГИСТРАЛЬ
Шина управления
Устройства ввода:	Долговременная память:	Устройства вывода:
Клавиатура	НГМД	Монитор
Мышь, трекбол	НЖМД	Принтер
Микрофон	CD-ROM	Акустические колонки
Сканер	DVD-ROM	Плоттер
Цифровая камера
Джойстик

Рис. 2.2. Функциональная схема компьютера

Магистраль включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления. Шины представляют собой многопроводные линии.

Разрядность шины определяется разрядностью процессора, т.е. количеством двоичных разрядов, которые процессор обрабатывает за один такт.

Информация по шине данных может передаваться от процессора какому-либо устройству, либо, наоборот, от устройства к процессору, т.е. шина данных является двунаправленной

Выбор абонента по обмену данными производит процессор, который формирует код адреса устройства, а для оперативной памяти – код адреса ячейки памяти. Код адреса передается по адресной шине, причем сигналы по ней передаются в одном направлении от процессора к оперативной памяти и устройствам (однонаправленная шина)

Разрядность шины определяет адресное пространство процессора, т.е. количество ячеек оперативной памяти, которое будет иметь уникальные адреса. Количество адресуемых ячеек можно рассчитать по формуле:

N=2K, где K– разрядность шины адреса.

В современных компьютерах максимально возможное количество адресуемых ячеек равно N=232 = 4 294 967 296

Каждая ячейка имеет объем 1 байт, следовательно, максимальный объем адресуемой памяти равен:

4 294 967 296 байт = 4 194 304 Кбайт = 4096 Мбайт = 4 Гбайт

В персональных компьютерах величина оперативной памяти может быть значительно меньше адресуемой памяти, например 64 Мбайт, 128 Мбайт, 256 Мбайт, 512 Мбайт, …

По шине управления передаются сигналы, определяющие характер обмена информацией (чтение/запись), и сигналы, синхронизирующие взаимодействие устройств, участвующих в обмене информацией.

Все устройства компьютера подключаются к магистрали с помощью специальных согласующих устройств – контроллеров. Только процессор и оперативная память подключены к магистрали непосредственно.

Контроллеры устройств обеспечивают согласование скорости ввода/вывода информации со скоростью ее обработки.

Статьи к прочтению:

Функциональная схема компьютера

Похожие статьи:

инструкция и советы от iChip.ru

Если вы до сих пор гадаете, что же лучше, собрать компьютер самому или купить готовый, то, на наш взгляд, ответ очевиден. ПК, собранный своими руками не только сэкономит вам кучу денег, но и принесет намного больше эстетического удовольствия. Да, это займет больше времени, чем просто прийти в магазин и купить готовое решение, зато вы сможете подобрать комплектующие исключительно под ваши нужды. В отдельной статье мы уже сравнивали готовые решения и компьютеры, собранные самостоятельно. Сегодня же мы расскажем, как собрать игровой компьютер самостоятельно.

Что нужно, чтобы собрать компьютер самому?

В каждом системном блоке может быть разное количество комплектующих. Но, как ни крути, есть основные компоненты, которые присутствуют в каждой сборке. Это материнская плата, блок питания, процессор с кулером, видеокарта, оперативная память, корпус и накопитель. Из этого списка в некоторых случаях можно убрать, разве что, видеокарту, которая может быть встроенной в процессор. Такое решение вполне логично для офисного компьютера, но для игрового наличие графического акселератора обязательно.

Для того чтобы всё железо заработало, необходимо подбирать его таким образом чтобы оно было полностью совместимо друг с другом. При соблюдении этого правила ваш ПК гарантированно заведется после сборки, ведь многие параметры компьютерного железа строго регламентированы. Поэтому у вас не получится, например, воткнуть ОЗУ типа DDR4 в разъемы типа DDR3 на материнской плате. Ниже мы расскажем подробнее про каждую комплектующую, а пока давайте разберемся с порядком подбора компонентов.

В целом, сборка с нуля подразумевает следующий порядок выбора комплектующих.

• Процессор
• Система охлаждения, если не планируется боксовый вариант ЦПУ, который поставляется вместе с кулером в комплекте.
• Материнская плата
• Оперативная память под материнскую плату.
• Видеокарта (если не устраивает встроенное решение).
• Блок питания, который по мощности потянет основные комплектующие.
• Корпус, в который всё вместится.
• Накопители.

Нельзя сказать, что это единственно верный план, которого стоит придерживаться. В большинстве случаев, какие-то компоненты переносятся из старой сборки в новую, поэтому порядок действий может варьироваться от случая к случаю.

После того, как вы подобрали все комплектующие, можно приступать, собственно, к сборке.

Устанавливаем блок питания

Хотя блок питания в большинстве случаев выбирается в последнюю очередь (потому что нужно знать, сколько будут суммарно потреблять все комплектующие, и от этого отталкиваться), мы рекомендуем начинать сборку компьютера именно с его установки внутрь корпуса. Почему БП следует ставить первым? Потому что из всех комплектующих он самый большой по размерам. Если устанавливать его на финальном этапе, можно случайно повредить остальные компоненты. Тем более что блок питания довольно тяжелый, и его легко выронить из рук.

Вторая причина — кабель-менеджмент. Если вы не хотите, чтобы ваши провода торчали во все стороны, нужно аккуратно протянуть их под задней крышкой корпуса. Это не только обезопасит остальное железо от нежелательного контакта с кабелями, но и придаст вашему компьютеру более ухоженный вид, пусть и изнутри.

Для того чтобы установить БП внутрь корпуса, вам понадобится 4 винтика, которые всегда идут в комплекте. Их нужно закрутить в соответствующие отверстия на тыльной стороне комплектующей, где находится разъем для кабеля, который питает блок от сети. В зависимости от вашего корпуса, БП может устанавливаться, как сверху, так и снизу.

При выборе блока питания следует ориентироваться на несколько основных (если мы говорим только о совместимости компонентов) параметров. Во-первых, это форм-фактор. Он должен соответствовать форм-фактору вашего корпуса, иначе блок просто не влезет внутрь корпуса. Во-вторых, это номинальная мощность. Она должна превышать пиковое потребление всего вашего железа на 20-30%. В-третьих, это количество и тип разъемов. Блок питания питает практически все комплектующие: процессор, материнскую плату, видеокарту, накопители. Все кабели должны иметь соответствующий тип. Если видеокарте нужен 6-pin коннектор, то и на блоке такой должен быть. И так со всем остальным железом.

Вот, например, одна из самых популярных моделей на рынке, которая подойдет практически в любую сборку:

Устанавливаем материнскую плату

После установки блока питания желательно максимально оснастить материнскую плату и установить ее внутрь корпуса. Под максимальным оснащением мы подразумеваем: установку процессора в сокет, установку кулера на процессор, установку всех планок оперативной памяти. И только видеокарту следует отложить в конец списка. Почему именно так? Сейчас объясним специально для тех, кто в первый раз решает задачу собрать ПК самому с нуля:.

Намного проще установить всё железо на материнскую плату снаружи корпуса, когда ваши руки не скованы пространством. И очень сложно сделать всё это внутри корпуса, когда пространство ограничено. А видеокарту мы не советуем устанавливать сразу вместе со всеми остальными комплектующими по причине того, что современные GPU очень громоздкие и способны закрывать сразу несколько слотов. Отсюда возникает проблема подключения корпусных проводов, которые отвечают за USB-разъемы, аудио, перезагрузку и включение компьютера. А они всегда, как и видеокарта, находятся в нижней части материнской платы.

Сама установка материнской платы очень проста. Достаточно просто закрутить шурупы в соответствующие разъемы. Намного сложнее выбрать материнку. Во-первых, она должна иметь сокет, который поддерживает процессор. Также слоты под оперативную память должны иметь такой же тип, как сама ОЗУ. Не забудьте проверить количество слотов и максимально поддерживаемый объем памяти. Ко всему прочему форм-фактор материнской платы, как и в случае с блоком питания, должен быть совместим с корпусом.

Пример материнской платы, которая хорошо зарекомендовала себя на рынке для процессоров AMD на сокете B450:

Устанавливаем ЦПУ и систему охлаждения

Один из самых простых шагов во всей сборке. У каждого процессора в левом нижнем углу есть маркировка в виде треугольника. Такой же значок имеется и на сокете на материнской плате. Они должны совпасть таким образом, чтобы оба находились в одном углу. Перед установкой не забудьте отогнуть соответствующую защелку на месте установки ЦПУ. После того, как «камень» установлен в сокет, защелку необходимо вернуть в изначальное положение. Таким образом, вы зафиксируете комплектующую. Будьте предельно аккуратны, чтобы не погнуть ножки процессора.

После этого на крышку процессора наносится термопаста и устанавливается кулер. Если ЦПУ приобретался боксового формата, то на основании радиатора кулера уже будет нанесен термоинтерфейс. Наносить еще один на крышку процессора не нужно! Как правило, охлаждение, как и блок питания, фиксируется 4 винтиками, которые находятся на материнской плате чуть дальше от каждого угла процессора.

При выборе процессора следует учитывать сокет. Он должен быть совместим с материнской платой и кулером. Система охлаждения, помимо соответствующего сокета, должна справляться с теплом, которое выделяет процессор. Также смотрите и на габариты вертушки: в спецификациях к каждому корпусу указываются рекомендуемые параметры высоты системы охлаждения.

Одна из самых лучших моделей по соотношению цена/производительность:

Устанавливаем оперативную память

ОЗУ достаточно просто воткнуть в соответствующие слоты. По краям посадочных мест находятся защелки: их необходимо отогнуть и вставить планки. О правильной установке можно судить по характерному щелчку, который означает, что фиксаторы вернулись в исходное положение. В этом деле не потребуется даже отвертка.

При выборе модулей следует обращать внимание на их тип: этот тип должна поддерживать материнская плата. Планки DDR4 ни при каких условиях не встанут в слоты, предназначенные для DDR3. Также учитывайте и тот факт, что планки могут не встать в посадочные места из-за того, что им будет мешать массивный радиатор системы охлаждения процессора. Этот параметр редко указывается в спецификациях. Поэтому перед тем, как собрать компьютер самому из комплектующих, обязательно уточните у продавца совместимость железа.

Самые популярные планки с отличным разгонным потенциалом:

Собираем компьютер вручную: видеокарта

Как собрать игровой компьютер самостоятельно? Конечно, с использованием дискретной видеокарты. Установка графического адаптера схожа с установкой оперативной памяти. Его необходимо поставить в соответствующий слот, который находится в нижней части материнской платы. На коннекторе также имеется защелка, которую нужно отогнуть перед установкой комплектующей, и которая также защелкнется, если установить GPU до конца. Но делать это следует в последнюю очередь. Как мы и писали выше, карточка может перекрыть остальные разъемы, например, которые отвечают за подключение жестких дисков. Поэтому видеокарту следует устанавливать в самую последнюю очередь. Сначала подключите все провода!

При выборе графического акселератора следует ориентироваться исключительно на его производительность, потому что все современные видеокарты совместимы со всеми современными материнскими платами, предназначенными для домашнего пользования. Не забудьте обратить внимание на габариты устройства. В спецификациях к корпусу разработчики указывают максимальную длину видеокарты.

Хорошее решение с запасом на ближайшие пару лет:

Накопители и корпус

В любом корпусе есть посадочные места для накопителей. В каких-то HDD фиксируются с помощью винтиков, которые необходимо вкрутить прямо в корпус. А в каких-то есть соответствующие корзины, куда просто плотно устанавливается винчестер. При выборе жесткого диска следует ориентироваться на разъемы, которые сможет запитать ваш БП. Также обратите внимание на количество посадочных мест в корпусе: в каждой модели разное количество. По идее можно вообще никак не фиксировать ваш винчестер или SSD, но в таком случае он будет болтаться и сможет повредить другие комплектующие. А если сложить несколько жестких дисков друг на друга, то это чревато перегревом. Правильно всё же установить диски в соответствующие места.

На последнем этапе не забудьте закрыть боковую крышку. В открытом корпусе нарушаются воздушные потоки, и охлаждение компонентов ухудшается. В закрытом корпусе, как и полагается, холодный воздух, который поступает снизу, полностью продувает всё железо и в горячем состоянии выходит сверху корпуса. На этом процесс сборки завершен, и ваш компьютер готов к работе.

Пара моделей, которые стоят вашего внимания:

Краткий список всех действий:

1. Установить блок питания и протянуть заранее все провода.
2. Укомплектовать материнскую плату. То есть: поставить процессор в сокет, нанести на него термопасту (если это требуется), установить систему охлаждения, вставить все планки оперативной памяти.
3. Установить накопители.
4. Подключить все провода, идущие от блока питания и от корпуса.
5. Поставить видеокарту.
6. Закрыть корпус и наслаждаться результатом.

Надеемся, теперь вы точно знаете, как собрать ПК из комплектующих самому. Главное — правильно подобрать комплектующие.

Читайте также:

Теги игровые компьютеры

Как собрать компьютер / Мастерская

У 3DNews большая и разнообразная аудитория. Ресурс посещают как матерые энтузиасты, собравшие далеко не один ПК, так и читатели, которые только начинают вникать во все премудрости компьютерной техники. Тестовая лаборатория элегантно скальпирует процессоры и разгоняет их до серьезных частот, проводит масштабные эксперименты по изучению долговечности накопителей, сравнивает десятки видеокарт в современных играх и участвует в авантюрах по закупке необычного железа за рубежом, но в то же время не забывает и про неопытных пользователей. Так появилась рубрика «Компьютер месяца», в которой предлагаются разнообразные конфигурации системных блоков. После знакомства с комментариями и личного общения с читателями сайта мне стало понятно, что пора подробно рассказать и показать новичкам, как предлагаемые в статье комплектующие собрать в единое целое. Именно этому и посвящен данный материал.

⇡#Выбор и совместимость комплектующих

Порой определиться с набором комплектующих, из которых будет состоять твой ПК, тяжелее, чем собственноручно собрать системный блок в домашних условиях. В продаже можно найти огромное количество процессоров, материнских плат и видеокарт. Можно долго спорить о том, какой бренд предпочтительнее, а также дискутировать на тему, чья графика быстрее, — главное, чтобы при окончательном выборе конфигурации все железо было полностью совместимо друг с другом. Кстати, именно такие системы я предлагаю в «Компьютере месяца». При соблюдении этого правила сборка системного блока мало чем отличается от игры в конструктор, в котором все детали подходят друг к другу. Размеры комплектующих, параметры монтажных отверстий и разъемы — все элементы компьютера строго регламентируются, а потому, например, не может быть такого, чтобы оперативная память стандарта DDR3 вдруг заработала бы на материнской плате со слотами DIMM, предназначенными для установки исключительно DDR4-модулей. Вы просто не сможете установить их в соответствующие разъемы.

Для полноценного функционирования системного блока необходимо приобрести следующие устройства: материнскую плату, центральный процессор, кулер, оперативную память, жесткий диск или твердотельный накопитель, видеокарту (если у ЦП или материнской платы нет встроенного графического ядра), блок питания и корпус. К дополнительным комплектующим можно отнести оптический привод, а также всевозможные дискретные устройства: сетевые и звуковые карты, дополнительное охлаждение.

Материнская плата — это основа любого компьютера. Именно от нее зависит, какие будут использованы процессоры, сколько модулей оперативной памяти, видеокарт и накопителей может быть установлено. Размеры системной платы играют важную роль и при выборе корпуса. На данный момент среди материнок самыми ходовыми считаются решения форм-факторов E-ATX (305 × 330 мм), ATX (305 × 244, 305 × 225 или 305 × 199 мм), mATX (244 × 244, 244 × 225 или 191 × 188 мм) и mini-ITX (170 × 170 мм), хотя самих типоразмеров подобных устройств насчитывается гораздо больше. Форм-фактор всегда указывается в технических характеристиках корпусов.

Само «жилище» для комплектующих тоже делится на типы в зависимости от размера и формы. Как правило, чем больше компьютерный корпус, тем более производительное железо мы можем установить в него, обеспечив при этом качественное охлаждение всех компонентов системы. Зависимость, впрочем, нелинейная — практика показывает, что и в компактных корпусах объемом 7-10 литров вполне реально собрать мощный игровой ПК. Просто предварительно придется более тщательно подбирать все комплектующие.

Среди ПК-корпусов наибольшей популярностью пользуются модели четырех типов: Midi-Tower (примеры — Deepcool Dukase и Zalman Z11 Neo), Full Tower (be quiet! Dark Base Pro 900), Mini-Tower (Fractal Design Define Nano S) и Slim Desktop (Fractal Design Node 202). Естественно, чем компактнее устройство, тем меньше у него посадочных мест под установку дискретных видеокарт, накопителей и корпусных вентиляторов. Например, в Node 202 объемом 10 литров можно установить исключительно 2,5-дюймовые жесткие диски и SSD. Все эти особенности добросовестный производитель указывает в технических характеристиках устройства.

Виды корпусов
	Full-Tower	Midi-Tower	Mini-Tower	Slim Desktop
Ориентировочная высота	550+ мм	До 500 мм	До 400 мм	До 400 мм
Поддерживаемый форм-фактор матплат	E-ATX, ATX, mATX, mini-ITX	E-ATX, ATX, mATX, mini-ITX	mATX, mini-ITX	mATX, mini-ITX
Количество слотов расширения	1-7	1-7	1-4	1-4
Форм-фактор блока питания	ATX	ATX	ATX, SFX	ATX, SFX
Рекомендуемая длина кабеля 4+4 ATX PS 12V для питания центрального процессора	От 550 мм	До 550 мм	До 500 мм	До 400 мм

При выборе комплектующих обратите внимание и на другие ограничения, которыми обладает любой компьютерный корпус:

• максимальная высота процессорного кулера;
• максимальная длина видеокарты;
• максимальная длина блока питания.

Перед покупкой техники обязательно убедитесь в том, что все устройства совместимы друг с другом, не конфликтуют и точно помещаются в компьютерном корпусе. Самая простая логическая цепочка, которая не позволит вам приобрести неподходящие друг к другу комплектующие, выглядит следующим образом:

• Определяемся с моделью центрального процессора.
• Выбираем материнскую плату с подходящим для этого CPU сокетом.
• Изучаем список совместимого оборудования материнской платы на официальном сайте и выбираем комплект оперативной памяти.
• Выбираем накопители, которые совместимы с материнской платой.
• Подбираем видеокарту, блок питания, процессорное охлаждение и корпус, в которые поместятся все комплектующие.

Опять же, приведенная последовательность ни в коем случае не является аксиомой. Так как сборка ПК — это всегда творческий процесс, то последовательность выбора железа может меняться. Например, вам понравился определенный корпус и хочется собрать систему своей мечты только в нем. Или же у вас на руках уже есть какие-то комплектующие, и требуется докупить все остальное.

Варианты установки системы водяного охлаждения: A — трехсекционные, двухсекционные и односекционные радиаторы; B — односекционный радиатор

Если в системном блоке будет использоваться необслуживаемая система водяного охлаждения для процессора или видеокарты, то дополнительно необходимо узнать размеры поддерживаемых радиаторов, а также места, в которых они могут быть установлены. Очевидно, что посадочные места для установки СВО совпадают с местами крепления вентиляторов. Односекционные радиаторы обычно устанавливают на задней стенке, двухсекционные и трехсекционные — на верхней и/или передней.

К сборке системного блока все готово

Для написания этого материала я, основываясь на приведенной выше последовательности выбора комплектующих, использовал следующий набор устройств:

• центральный процессор AMD Ryzen 7 1700, сокет AM4, 3,0 (3,7) ГГц;
• материнская плата MSI X370 GAMING PRO CARBON, сокет AM4, чипсет X370;
• оперативная память Kingston HyperX Fury (HX426C16FR2K4/32), 4 × 8 Гбайт, DDR4-2666;
• твердотельный накопитель Kingston HyperX Predator (SHPM2280P2H/480G), 480 Гбайт;
• видеокарта MSI GeForce GTX 1070 GAMING X, 8 Гбайт;
• блок питания Cooler Master MasterWatt, 500 Вт;
• корпус Cooler Master MasterBox 5 MSI Edition;
• процессорное охлаждение Cooler Master MasterLiquid 120.

Как видите, при подготовке этого материала используются самые распространенные форм-факторы — ATX для материнской платы и Midi-Tower для корпуса. Аналогичные варианты предлагаются в «Компьютере месяца» — потому что такой типоразмер наиболее универсален и пользуется наибольшей популярностью. Правда, не могу сказать, что процесс сборки в корпусах Mini-Tower и Slim Desktop принципиально чем-то отличается. Просто требования к подбору совместимого друг с другом железа оказываются заметно выше.

Дополнительно отмечу, что при подборе устройств учтены все современные веяния. Основным накопителем выступает модель Kingston HyperX Predator с интерфейсом PCI Express. А выбор в пользу Cooler Master MasterBox 5 MSI Edition сделан из-за возможности установки блока питания в нижней части шасси, а также наличия крепления для накопителей на заградительной стенке. Плюс большой популярностью пользуются необслуживаемые системы жидкостного охлаждения. Cooler Master MasterLiquid 120 — яркий представитель односекционных «водянок», которые уже из коробки готовы к работе. Остальные комплектующие подобраны таким образом, чтобы в конечном итоге получился производительный системный блок для работы и развлечений. Оптический привод не использовался. На мой взгляд, в 2017 году в нем нет никакой необходимости, да и Cooler Master MasterBox 5 MSI Edition (а также многие другие новые корпуса подобного формата) лишен посадочных мест под установку устройств в 5,25-дюймовые отсеки.

Принадлежности, которые пригодятся при сборке системного блока

Для сборки системного блока вам точно понадобятся две крестовые отвертки с разным диаметром шлица, нейлоновые стяжки и кусачки. Возможно, пригодятся пассатижи — в дешевых корпусах резьбу нарезают на глаз, а также двухсторонняя клейкая лента, обезжиривающая жидкость и ватные палочки. Для того чтобы не поцарапать корпус и не повредить материнскую плату, я кладу все комплектующие на резиновый коврик. Антистатический браслет или перчатки тоже пригодятся новичкам, но, если честно, больше для придания уверенности в собственных силах. Так как сборка ПК — это в том числе и подключение мелких разъемов к материнской плате, то без хорошего освещения или фонарика под рукой точно не обойтись.

⇡#Шаг №1. Установка процессора и оперативной памяти

В руководстве пользователя материнской платы всегда присутствует описание установки всех основных компонентов и разъемов. Новички, держите эту книжку при себе. Последовательность выполнения шагов по сборке системного блока может меняться в зависимости от типа комплектующих. Например, иногда процессорный кулер лучше установить сразу же, а иногда — в предпоследнюю или последнюю очередь. Еще до закрепления материнской платы в корпусе следует установить центральный процессор и оперативную память в соответствующие гнезда.

Установка центрального процессора AMD Ryzen в гнездо AM4

Вы наверняка в курсе, что конструктивно процессоры AMD и Intel заметно отличаются друг от друга. Так, у чипов AMD выступающие контакты, именуемые железячниками «ногами», расположены непосредственно на подложке из текстолита. А вот чипы Intel такими элементами не располагают — для этих CPU контакты размещены непосредственно в сокете материнской платы.

Чипы AMD устанавливаются очень просто: поднимаем рычаг, кладем процессор на пластиковую подложку, опускаем рычаг.

Установка центрального процессора Intel в гнездо LGA115X

Что касается решений Intel для платформ LGA115X, то здесь используется схожая методика: вместе с рычагом поднимаем прижимную рамку, устанавливаем процессор, опускаем рычаг и прижимную рамку.

Установка центрального процессора Intel в гнезда LGA2011 и LGA2011-v3

В случае с платформами Intel LGA2011 и LGA2011-v3 для поднятия прижимной рамки потребуется высвободить из фиксирующих пазов два рычага.

Обратите внимание, что все центральные процессоры и материнские платы оснащены указателями и так называемой защитой от дурака. В принципе, вы не сможете установить чип в гнездо иным способом, поэтому при сборке компьютера НИКОГДА не применяйте силу. Защитой от неправильного подключения оснащены все элементы в системном блоке. Помимо центрального процессора, вы не сможете подключить каким-то иным образом кабели блока питания, корпусные разъемы, вентиляторы, дискретные устройства, накопители и оперативную память. Точнее, сможете, но для этого потребуется приложить максимум усилий. Думаю, о последствиях неправильной установки компонентов ПК лишний раз говорить не стоит.

Установка оперативной памяти

После центрального процессора в слоты DIMM, расположенные обычно с правой стороны от центрального процессора, я устанавливаю оперативную память. MSI X370 GAMING PRO CARBON поддерживает ОЗУ стандарта DDR4, на печатной плате распаяно сразу четыре порта. В некоторых материнках их может быть всего два (чаще всего это либо самые дешевые устройства, либо решения форм-фактора mini-ITX, либо необычные эксперименты от производителей), в моделях для платформ LGA2011 и LGA2011-v3 — восемь. Обычно на текстолите все слоты DIMM промаркированы.

Большинство современных процессоров AMD и Intel имеют двухканальные контроллеры оперативной памяти. Поэтому в материнских платах и используется либо два, либо четыре слота DIMM. Поэтому же оптимальной считается установка либо двух, либо четырех модулей ОЗУ. В первом случае оперативная память устанавливается через один разъем. На некоторых материнских платах предусмотрены специальные указатели. Например, в MSI X370 GAMING PRO CARBON модули устанавливаются в слоты DIMMA2 и DIMMB2 — именно в таком случае оперативная память будет работать в двухканальном режиме. В других матплатах встречаются надписи типа DDR4_A1/DDR4_A2/DDR4_B1/DDR4_B2, DIMM_A1/DIMM_A2/DIMM_B1/DIMM_B2, DDR4_1/DDR4_2/DDR4_3/DDR4_4 — в таких случаях для обеспечения работы двухканального режима модули необходимо установить в слоты DDR4_A1/DDR4_B1, DIMM_A1/DIMM_B1 и DDR4_1/DDR4_2 соответственно.

«Защита от дурака» у оперативной памяти

Я уже говорил, что неправильно вставить оперативную память не получится, так как в конструкции разъемов DIMM используется перемычка. Она применяется в том числе и для того, чтобы пользователь не смог «втиснуть» в материнскую плату, поддерживающую DDR4, модули другого стандарта.

Платы оперативной памяти фиксируются при помощи защелок, расположенных по краям слотов DIMM. В некоторых материнских платах такие защелки расположены только на одной стороне разъемов. Это сделано для того, чтобы пользователь мог беспрепятственно менять модули ОЗУ, не снимая, например, при этом видеокарту.

Установка боксовых кулеров (слева направо): для платформ AMD AM1/AM2/AM2+/AM3/AM3+/FM2/FM2+; для платформы AMD AM4; для платформ Intel LGA115X

После установки ЦП и ОЗУ вы можете сразу же установить процессорный кулер, но только если в его конструкции используется радиатор небольшого размера. Применение габаритной системы охлаждения затруднит монтаж материнской платы, а также последующее подключение проводов. На фотографии выше приведены примеры установки боксовых кулеров — так называются СО, которые продаются вместе с процессорами. Кулеры для платформ AMD AM3+ и FM2+ крепятся при помощи пластиковых «ушей» — за них цепляется специальная металлическая скоба с проушинами. Боксовое охлаждение для чипов Ryzen устанавливается иначе, здесь придется поработать отверткой: сначала снять пластиковое крепление, а затем прикрутить радиатор к бекплейту. Кулер для процессоров Intel крепится при помощи пластмассовых клипс: устанавливаете радиатор на ЦП и нажимаете на защелку, пока не услышите характерный щелчек. В общем, в случае с установкой боксовых систем охлаждения проблем даже у новичков возникнуть не должно.

На подошву некоторых кулеров уже нанесена термопаста — ее применение заметно увеличивает эффективность отвода тепла от CPU. В любом случае термопаста всегда идет в комплекте с процессорным охладителем. Например, вместе с Cooler Master MasterLiquid 120 шел небольшой тюбик, которого тем не менее должно хватить на 3-4 раза. Пожалуйста, не забудьте снять защитную пленку перед установкой системы охлаждения, если таковая имеется на основании устройства. Процесс нанесения термопасты описан в пункте под номером пять.

А вот установка других кулеров производится в индивидуальном порядке, так как каждый изготовитель использует крепежный набор собственной разработки. Поэтому сразу же доставайте из упаковки от СО инструкцию. Большинство устройств оснащены универсальными крепежными механизмами, которые подходят как для процессоров AMD, так и для Intel. Правда, ответная часть крепления, которая должна быть предварительно зафиксирована на плате, у разных платформ разная. Список поддерживаемого оборудования, а также размеры кулера всегда указаны в технических характеристиках. И все же в продаже достаточно моделей, которые совместимы только с одной определенной платформой.

Еще раз: если устройство большое или же, как в моем случае, применяется необслуживаемая система жидкостного охлаждения, то на первом этапе достаточно закрепить на плате заднюю пластину и рамки, за которые и будет держаться радиатор кулера. Сам радиатор мы установим в предпоследнюю очередь, после того как к материнской плате будут подключены все кабели. Да, в корпусах уровня Cooler Master MasterBox 5 MSI Edition заградительная стенка имеет окно для доступа к бекплейту кулера, но далеко не всегда им удобно пользоваться.

Расположение башенных кулеров

Если говорить о воздушных процессорных охладителях, то наиболее популярными считаются кулеры башенного типа. В зависимости от используемой платформы и от конкретной модели радиатор СО может быть установлен в двух положениях. В первом случае вентилятор кулера будет выдувать воздух через заднюю стенку корпуса, во втором случае — через верхнюю. Правильный вариант установки определяет форма используемого корпуса. Так, в случае с моделями форматов Full-, Midi- и Mini-Tower лучше использовать первый вариант. Важно, чтобы применяемая СО не перекрывала слоты расширения, а также не упиралась в элементы охлаждения подсистемы питания материнской платы. Вот, например, MSI X370 GAMING PRO CARBON не конфликтует даже с самыми крупными башенными охладителями. А еще широкий процессорный кулер может помешать установке модулей оперативной памяти с высокими радиаторами охлаждения. Поэтому лучше использовать компактные комплекты ОЗУ, такие как Kingston HyperX Fury например, или же на 100 % удостовериться в том, что охлаждение CPU и память не будут конфликтовать друг с другом.

В нашей сборке применяется необслуживаемая система жидкостного охлаждения Cooler Master MasterLiquid 120, поэтому ее установка будет производиться в предпоследнюю очередь (шаг №5).

Коннекторы для подключения вентиляторов

Вентиляторы кулера и корпуса подключаются к материнской плате при помощи 3- и 4-контактных разъемов. У MSI X370 GAMING PRO CARBON подобных элементов распаяно сразу шесть штук, что очень удобно. Количество таких портов никак не регламентируется, но минимум два разъема на плате должны присутствовать: для подключения вентилятора CPU-кулера и для системной (корпусной) крыльчатки. Все коннекторы маркируются соответствующим образом: CPU_FAN, SYS_FAN (или CHA_FAN). Иногда 4-контакнтный разъем, предназначенный для процессорного охладителя, выделяют другим цветом (чаще всего белым). А еще в платах среднего и высокого ценовых диапазонов можно встретить коннектор PUMP_FAN. Он предназначен для подключения ротора помпы водяного охлаждения, но в то же время подходит и для любых других вентиляторов. Просто через этот порт передается ток большей силы.

Разъем с тремя контактами не позволяет регулировать обороты подключенного к нему вентилятора. А вот 4-пиновый порт обладает такой возможностью, причем современные материнские платы умеют регулировать частоту вращения «вертушек» как с широтно-импульсной модуляцией (вентиляторы с четырьмя контактами), так и без нее (вентиляторы с тремя контактами).

При нехватке разъемов для подключения корпусных вентиляторов помогут всевозможные переходники. Это может быть обычный разветвитель, позволяющий подключить к одному 3- или 4-контактному порту сразу несколько крыльчаток. Или же кабель, подключаемый к разъему MOLEX или SATA. А еще существуют такие устройства, как реобасы, хотя их популярность никогда не была высокой. Впрочем, некоторые корпуса изначально оснащены простенькими (чаще всего — трехпозиционными) контроллерами, управляющими частотой вращения вентиляторов при помощи понижения напряжения с 12 до 7 или 5 В.

В случае с нашим ПК необходимости в дополнительных переходниках и разветвителях нет, так как требуется подключить к материнской плате только два вентилятора СВО и одну корпусную крыльчатку.

⇡#Шаг №2. Установка материнской платы и подключение разъемов корпуса

Теперь, когда центральный процессор и оперативная память подключены к материнской плате, пора начинать работать с корпусом.

Внутреннее устройство Cooler Master MasterBox 5 MSI Edition

Уже давно в Tower-корпусах блок питания устанавливается преимущественно снизу. Сделано это как из эстетических соображений (так удобнее и проще прокладывать провода), так и ради увеличения эффективности охлаждения, в первую очередь самого PSU. Однако в продаже встречаются модели корпусов и с иными вариантами установки БП.

Посадочные места для установки блока питания, 2,5- и 3,5-дюймовых накопителей

В конструкции Cooler Master MasterBox 5 MSI Edition предусмотрена небольшая корзина с салазками, в которой помещаются два 3,5-дюймовых жестких диска. Более компактные 2,5-дюймовые накопители крепятся на заградительной стенке.

Установка заглушки от I/O-панели материнской платы

Установка материнской платы начинается с закрепления заглушки I/O-панели в специально отведенном для этого прямоугольном отверстии. Никаких сложностей у вас не возникнет. Заглушка всегда идет в комплекте вместе с материнской платой.

Крепеж: винт-стойка для установки материнской платы; винты для закрепления материнской платы, видеокарт и блока питания; винты для закрепления накопителей

Крепежные принадлежности всегда поставляются в комплекте с корпусом. Вместе с Cooler Master MasterBox 5 MSI Edition я нашел три типа винтов, а также пластиковые клипсы для установки дополнительных вентиляторов. В других корпусах вариантов крепежа может быть больше. В некоторых моделях винты-стойки, необходимые для установки материнской платы, уже вкручены в соответствующие резьбовые отверстия на заградительной стенке. В случае с Cooler Master MasterBox 5 MSI Edition эту процедуру придется проделать самостоятельно.

Итак, корпус поддерживает установку материнских плат форм-факторов mini-ITX, mATX, ATX и даже E-ATX. На стенке присутствуют условные обозначения (схожая памятка используется во многих моделях). Так как в сборке используется плата форм-фактора ATX, то необходимо вкрутить все восемь винтов-стоек в резьбовые отверстия, помеченные буквой «А». Однако не все материнки, относящиеся к данному типоразмеру, соответствуют параметрам длины и ширины 305 × 244 мм. Например, MSI Z270A-PRO уже MSI X370 GAMING PRO CARBON на 19 мм, поэтому ее невозможно закрепить в корпусе по правому краю. Следовательно, при подключении проводов от блока питания или монтаже модулей памяти в слоты DIMM текстолит будет прогибаться. Аккуратнее устанавливайте эти элементы в подобных случаях.

Подключение органов управления и разъемов корпуса к материнской плате

После того как материнская плата закреплена, лично я сразу же подключаю органы управления и разъемы фронтальной панели корпуса. На переднюю стенку Cooler Master MasterBox 5 MSI Edition выведены два порта USB 3.0 А-типа, два 3,5-мм мини-джека для наушников и микрофона, а также клавиши включения системы и принудительной перезагрузки. Сложности могут возникнуть только при подключении органов управления — это пучок проводов с разъемами Power LED- и Power LED+ (передают информацию индикатору состояния компьютера), Power SW (отвечает за работу клавиши включения), HDD LED- и HDD LED+ (передает информацию индикатору активности накопителей), а также Reset SW (отвечает за работу кнопки принудительной перезагрузки). Некоторых элементов может не быть на «морде» корпуса, так как не все устройства оснащены, например, клавишей Reset или LED-индикаторами. Однако во всех случаях эти разъемы подключаются в определенной последовательности, как это показано в таблице ниже. Просто производители материнских плат используют собственные обозначения по сути одной и той же контактной площадки: JFP1 в матплатах MSI; PANEL в ASUS; PANEL1 в ASRock и F_PANEL в GIGABYTE.

Power LED+	Power LED-	Power SW	Power SW
HDD LED+	HDD LED-	Reset SW	Reset SW

Кроме того, среди внутренних разъемов на материнской плате могут присутствовать контактные площадки для подключения портов USB 3.1 и USB 2.0, RGB-лент, модуля TPM, FP-аудио и спикера.

⇡#Шаг №3. Установка и подключение накопителей

Современные платформы AMD и Intel позволяют установить несколько типов накопителей. В продаже вы легко найдете SSD с интерфейсами SATA 6 Гбит/с и PCI Express.

Установка накопителей

Жесткие диски форм-фактора 3,5’’ в Cooler Master MasterBox 5 MSI Edition удобно устанавливать в корзину. Пластиковые салазки оснащены системой безвинтового крепления, а также имеют антивибрационные шайбы. Сюда же могут быть помещены и 2,5-дюймовые запоминающие устройства, но в таком случае придется дополнительно поработать отверткой.

SSD с разъемом SATA 6 Гбит/с и компактные HDD, подключаемые к материнской плате при помощи гибкого кабеля, крепятся в том числе и к разделительной стенке. Выглядит подобное решение весьма привлекательно. На каждый накопитель приходится по четыре винта.

Установка M.2-накопителя при помощи платы PCI Express x4

В нашем системном блоке основным накопителем выступает модель Kingston HyperX Predator объемом 480 Гбайт. В комплекте с этим SSD идет плата расширения с интерфейсом PCI Express x4 — она пригодится тем пользователям, у которых нет порта M.2 на материнской плате. MSI X370 GAMING PRO CARBON располагает сразу двумя такими разъемами: к верхнему подведено четыре линии PCI Express 3.0, к нижнему — тоже четыре линии, но PCI Express 2.0. Поддерживается установка накопителей длиной 42, 60, 80 и даже 110 мм, хотя самым распространенным форматом на сегодняшний день является типоразмер M.2 2280 (где «22» — это ширина печатной платы в миллиметрах, а «80» — длина).

Форм-фактор M.2 подразумевает наличие двух типов ключей — «B» (Socket 2 на две линии PCI Express) и «M» (Socket 3 на четыре линии PCI Express), однако в современных материнских платах используется только второй вариант. К нему подходят M.2-накопители как с интерфейсом SATA (на таких SSD присутствуют сразу оба ключа-выреза), так и с PCI Express. Однако перед покупкой обязательно убедитесь в том, что выбранная вами материнская плата поддерживает M.2 SATA SSD, M.2 PCI Express SSD или оба варианта сразу.

Модель Kingston HyperX Predator предназначена для установки в разъем M.2 c ключом «M» (Socket 3), к которому подведено четыре линии PCI Express. Так как у MSI X370 GAMING PRO CARBON присутствует сразу два таких порта, то необходимости использовать плату расширения нет. Я просто вставил Kingston HyperX Predator в верхний M.2-слот и закрепил накопитель при помощи небольшого винта, который шел в комплекте с SSD. Для работы такого SSD не нужно никаких драйверов, так как BIOS системной платы определяет накопитель самостоятельно.

Как правило, при использовании M.2-накопителя в режиме SATA отключается одна из колодок на материнской плате. Номер порта, который будет деактивирован, обязательно указан в руководстве по эксплуатации.

Подключение SATA-кабелей к накопителям и материнской плате

SSD формата M.2 удобны тем, что к ним не нужно подключать провода. А вот к «обычным» накопителям необходимо тянуть и кабели питания, и кабели передачи данных. Впрочем, ничего сложного в этом нет. Гибкие провода SATA 6 Гбит/с идут в комплекте с системной платой. Только учтите, что вместе с дешевыми «мамами» кладут всего парочку кабелей.

⇡#Шаг №4. Установка и подключение блока питания

Для этой сборки использовался блок питания Cooler Master MasterWatt на 500 Вт — это недорогая модель, мощность которой тем не менее вполне достаточна для стабильной работы всех комплектующих. БП — немодульный: в его конструкции не предусмотрено использование отстегивающихся проводов, однако во время сборки оказались задействованы все провода, кроме кабеля с разъемами MOLEX и FDD. На фотографии ниже показаны все коннекторы, которые есть у любого современного блока питания. Закономерна зависимость: чем выше мощность устройства — тем больше у него различных коннекторов. Например, Cooler Master MasterWatt 500 Вт подойдет только для игровых систем с одной видеокартой.

Коннекторы блока питания (слева направо): 20+4 пин для питания материнской платы; 4+4 пин для питания центрального процессора; PCI-E 6+2 для питания видеокарты; SATA для питания накопителей; MOLEX для питания накопителей, вентиляторов и прочей техники; FDD для питания флоппи-дисковода

Обратите внимание, что коннекторы кабелей для питания материнской платы, центрального процессора и видеокарты разделены. Естественно, это сделано специально, так как в продаже присутствуют комплектующие с разными разъемами. Честно скажу: плат с 20-контактным портом я уже очень давно не видел. А вот устройств с 4-контактным разъемом для питания центрального процессора в продаже находится предостаточно.

На самом деле любой материнской плате достаточно одного 4-контактного разъема. Через него ЦП по 12-вольтовой линии передается до 192 Вт электроэнергии. Вы можете абсолютно спокойно вставить 4-контактный разъем блока питания в край 8-пинового разъема на материнской плате, и система будет полностью работоспособна. Так пользователи и делают, когда приобретают самые дешевые БП с ограниченным набором кабелей. Дополнительные четыре контакта на материнской плате и блоке питания позволяют передать вдвое больше энергии, что актуально в основном при разгоне CPU.

Расположение разъемов питания на материнских платах, как правило, не меняется. Это касается всех форм-факторов. В очень редких устройствах можно встретить два порта для питания CPU.

Видеокарты тоже оснащаются разными разъемами. Некоторым ускорителям графики вообще не требуется дополнительное питание. Это значит, что им достаточно 75 Вт, которые передаются по слоту PCI Express x16. Более производительным адаптерам хватает одного провода с шестью или с восемью контактами. К MSI GeForce GTX 1070 GAMING X, используемой в нашей системе, необходимо одновременно подключить один 6- и один 8-контактный разъемы блока питания.

Некоторые БП не располагают таким количеством портов PCI-E. Либо этот блок питания не имеет необходимой мощности для стабильного питания видеокарты, либо производитель просто сэкономил на проводах. Во втором случае придется использовать переходник MOLEX-to-PCI-E. Часто он идет в комплекте с графическим адаптером.

Подключение кабелей блока питания к материнской плате, накопителям и видеокарте

Неправильно вставить разъемы блока питания в соответствующие порты на материнской плате и видеокарте не получится — все элементы оснащены защитой (хотя порой и находятся особо настырные умельцы). В итоге пара кабелей БП (4+4 и 20+4) подключаются к материнской плате, еще два — к SATA-накопителям. Два разъема PCI-E 6+2, необходимые для работы видеокарты, реализованы на одном проводе. MOLEX и FDD в случае с нашей сборкой остаются не у дел.

Непосредственно перед подключением всех кабелей необходимо закрепить сам блок питания. Для этого используем четыре винта, идущие в комплекте с корпусом. Затем протягиваем все провода (кроме кабеля с MOLEX, так как он не нужен в этой сборке) за заградительную стенку и поочередно подключаем их к материнской плате и накопителям. Кабель для видеокарты пока не трогаем.

Единственный конфуз, который может случиться, — это нехватка длины провода с 4+4-контактным разъемом для питания CPU. Исправить ситуацию позволит использование удлинителя, но, как я уже говорил, лучше проконтролировать эти моменты заранее, еще на стадии выбора комплектующих.

⇡#Шаг №5. Установка кулера и видеокарты

После проделанной работы осталось совершить два действия: установить процессорную систему охлаждения и видеокарту. Сначала беремся за кулер. Так как в тестовом ПК используется необслуживаемая система водяного охлаждения, то необходимо начать с крепежа радиатора к одной из стенок. Как мы уже выяснили, Cooler Master MasterBox 5 MSI Edition поддерживает установку 120-мм односекционного радиатора СВО на задней стороне. Естественно, монтаж должен производиться таким образом, чтобы вентиляторы Cooler Master MasterLiquid 120 выдували воздух за пределы корпуса.

Перенос вентилятора с задней панели на переднюю, нанесение термопасты и установка СВО на заднюю панель

Поэтому первым делом снимаем 120-мм вентилятор с задней стенки и перемещаем его на переднюю панель, но таким образом, чтобы он работал на вдув. Для монтажа используем четыре крепежных винта с резьбой или же пластиковые клипсы из комплекта. Затем подключаем вентилятор к одному из 4-контактных разъемов на материнской плате, например к коннектору SYS_FAN4.

Теперь необходимо нанести термопасту на поверхность процессора. Для этого выдавливаем из тюбика, который идет в комплекте с системой охлаждения, небольшое количество жидкого вещества. Здесь главное не переборщить. Споры о том, как правильно наносить термопасту, не утихают до сих пор. Кто-то просто оставляет каплю термоинтерфейса ровно посередине крышки ЦП. Лично я пользуюсь пластиковой карточкой или картонной визиткой, при помощи которой размазываю пасту ровным слоем. Процессор и основание кулера предварительно протираются чистящей салфеткой или ватными палочками, смоченными какой-нибудь технической жидкостью (спиртом, растворителем или бензином «Нефрас»). Этим самым вы удалите жир и пыль с поверхности чипа и подошвы СО.

После нанесения термоинтерфейса остается только закрепить радиатор СВО на задней стенке корпуса, а водоблок с помпой — в процессорном гнезде. В комплекте с Cooler Master MasterLiquid 120 идет разветвитель, позволяющий подключить два вентилятора к одному 4-контактному разъему на материнской плате. Я использовал его. Выводим все провода от СВО через специальные отверстия за разделительную стенку и сразу же подводим их к соответствующим коннекторам: кабель от помпы — к порту PUMP_FAN1, кабель от вентиляторов — к порту CPU_FAN1.

Видеокарта устанавливается в последнюю очередь. Используются самые длинные слоты расширения материнской платы, получившие название PCI Express x16 (их еще называют PEG-портами). Приставка «x16» означает, что к разъему подведено 16 линий PCI Express, но при использовании нескольких дискретных устройств режим их работы может меняться. Например, при установке в MSI X370 GAMING PRO CARBON двух видеоадаптеров порты PCI Express x16 будут работать в режиме х8+х8. В принципе, такой пропускной способности (для стандарта 3.0 — 7,9+7,9 Гбайт/с) будет вполне достаточно даже для самых быстрых одночиповых видеокарт.

Сначала снимаем две заглушки с задней стенки корпуса. Чаще всего графический адаптер устанавливается в первый (самый ближний к сокету) разъем PCI Express x16. MSI X370 GAMING PRO CARBON поддерживает технологии AMD CrossFire и NVIDIA SLI, позволяющие объединять в одной системе сразу несколько видеокарт. При желании второй 3D-ускоритель вы можете установить во второй PEG-слот.

В совсем дешевых корпусах заглушки придется выламывать, то есть обратно их закрепить не получится. А еще некоторые кейсы позволяют использовать длинные видеокарты только при условии, что заранее будет демонтирована корзина (или корзины) для накопителей.

Заключительный этап установки видеокарты — подключение к ней кабелей от блока питания.

⇡#Шаг №6. Первый запуск и косметические работы

Все разъемы подключены, и по факту системный блок готов к запуску. Советую подключить к нему кабель от монитора и произвести первый запуск. Если компьютер «завелся» при нажатии кнопки на корпусе, все вентиляторы вращаются, а на экране появилась заставка материнской платы, то все провода и разъемы подключены правильно. Можно выключить ПК и привести в порядок внешний вид системного блока. Если система вообще не стартует, а именно после нажатия на клавишу включения не вращаются лопасти вентиляторов, то первым делом проверяем, подключен ли внешний кабель к блоку питания, а также находится ли тумблер БП в положении «Вкл.». Далее смотрим на подключенный к материнской плате 24-контактный разъем. Возможно, он вставлен в порт материнской платы не до конца. Наконец, проверяем правильность подключения самой корпусной кнопки. Возможно, она неисправна — запустить систему в таком случае можно замыканием отверткой или ножницами контактов Power_SW на материнской плате. Если и это не помогает, то необходимо искать «виновника торжества». Начать стоит с блока питания, а именно взять другую, стопроцентно рабочую модель (например, попросить у знакомого) и попробовать запустить систему с ее помощью.

Если же по всем внешним признакам ПК запустился, но изображения на экране нет, то в ходе самостоятельной диагностики сначала проверяем, правильно ли мы подключили разъемы питания центрального процессора и видеокарты. Иногда таким образом себя ведут системы, у которых возникли проблемы совместимости с оперативной памятью. А еще черный экран может быть связан с устаревшей версией BIOS материнской платы, которая не распознает новый процессор. К примеру, такое возможно при покупке чипа поколения Intel Kaby Lake и матплаты на базе какого-либо чипсета сотой серии. Однако, как я уже говорил, вопросы совместимости комплектующих необходимо решать еще до покупки всех устройств.

Некоторые системные платы обладают специальными индикаторами, сигнализирующими о том, на какой стадии загрузки находится компьютер. Это может быть экран, отображающий сигналы POST. Расшифровку этих сигналов можно найти в интернете. У MSI X370 GAMING PRO CARBON присутствует блок EZ Debug LED, который наглядно демонстрирует, на каком этапе находится загрузка системы — на стадии инициализации процессора, оперативной памяти, видеокарты или накопителя.

Cooler Master MasterBox 5 MSI Edition тем и хорош, что имеет много места для прокладки проводов, а также большое количество проушин, к которым крепятся нейлоновые стяжки. Задача сборщика — проложить все провода таким способом, чтобы они не торчали и не портили внешний вид системного блока, а также чтобы ничего не мешало закрытию боковой стенки. К тому же аккуратная укладка кабелей способствует лучшей циркуляции воздуха внутри корпуса и меньшему накоплению пыли.

Интересно, что даже некоторые именитые сборщики относятся к прокладке проводов не так бережно. В менее качественных корпусах (особенно в тех, где блок питания крепится сверху и совсем нет свободного пространства за разделительной стенкой) красиво и аккуратно проложить провода получится далеко не всегда. Особенно при использовании блока питания с не отстегивающимися проводами. В такой ситуации старайтесь освободить максимум места для беспрепятственной циркуляции воздуха внутри корпуса.

Когда все кабели проложены и собраны, еще раз убеждаемся в том, что все провода подключены, и можно закрывать обе крышки.

Многие новые модели корпусов Full-Tower, Midi-Tower и Mini-Tower оснащаются забралом, прикрывающим блок питания. Весьма привлекательная вещь, так как она помогает убрать с глаз долой неиспользуемый ворох проводов.

⇡#Проверка стабильности работы системы и оценка производительности

Вот теперь системный блок полностью собран и готов выполнять поставленные перед ним задачи. Конечно же, лучшей наградой пользователю за проделанный труд станет стабильная работа компьютера, однако в этом еще необходимо убедиться. Следовательно, только что собранному системному блоку явно не помешает небольшое тестирование.

Главное меню Click BIOS 5

Исчерпывающую информацию о системе предоставляет BIOS материнской платы. Активировать графический интерфейс прошивки можно при помощи кнопки Delete на клавиатуре. Ее необходимо нажать во время появления на мониторе заставки материнской платы при включении компьютера. Вообще, при первом включении ПК система принудительно направит пользователя в меню BIOS. Так происходит каждый раз при смене центрального процессора или оперативной памяти.

Во-первых, прошивка покажет, распознала ли системная плата подключенные к ней устройства, а именно накопители и оперативную память. Во-вторых, мы можем узнать температуру центрального процессора и чипсета. В-третьих, при использовании высокочастотного комплекта ОЗУ необходимо активировать его XMP-профиль (eXtreme Memory Profile). Так, по умолчанию набор Kingston HyperX Fury HX426C16FR2K4/32 на материнской плате MSI X370 GAMING PRO CARBON работает на эффективной частоте 2133 МГц при основных задержках 15-15-15-36. После активации XMP-профиля частота комплекта оперативной памяти увеличится до 2666 МГц, а тайминги до значений 16-18-18-39. Прошивка Click BIOS 5, используемая в современных материнских платах MSI, позволяет включить XMP-профиль нажатием одноименной клавиши в главном меню BIOS. В устройствах ASUS, ASRock и GIGABYTE активация этой функции происходит аналогичным образом. Некоторые модули ОЗУ обладают сразу несколькими профилями XMP.

При использовании накопителя, подключаемого к разъему M.2 по интерфейсу PCI Express, как в нашем случае, убедитесь, что этот слот работает в режиме x4. Например, у MSI X370 GAMING PRO CARBON таких опций нет, но они встречаются в материнских платах для платформы Intel LGA1151. Иногда слот M.2 по умолчанию работает в режиме PCI Express x2, так как линии PCI Express делятся в том числе и с другими разъемами.

При помощи BIOS, если такая возможность предусмотрена, разгоняются центральный процессор и оперативная память, однако оверклокинг — это тема для отдельного материала, мы обязательно уделим ей должное внимание.

После настройки и сохранения изменений параметров BIOS необходимо установить на основной накопитель операционную систему и драйверы. Наш ПК лишен оптического привода, поэтому нет смысла использовать диски с драйверами, которые производители кладут вместе с материнской платой и видеокартой. Проще сразу же скачать весь необходимый софт с сайтов MSI и NVIDIA. Плюс чаще всего на диске записано откровенно устаревшее ПО.

Ниже в таблице приведен список бесплатных программ, который однозначно пригодится во время тестирования системного блока.

Информация о системе

Например, небольшая утилита CPU-Z предоставляет всю необходимую информацию о процессоре, материнской плате и оперативной памяти. У программы есть встроенный бенчмарк, позволяющий сравнить систему с другими процессорами, а также режим стресс-тестирования.

Проверка стабильности работы процессора и памяти, а также эффективности работы системы охлаждения

Чтобы быть на 100 % уверенным в стабильной работе своей системы, процессор и оперативную память лучше тестировать в программе Prime95. Она серьезно нагружает эти компоненты ПК — сильнее, чем абсолютное большинство приложений, используемых в повседневной жизни. И если в «Прайме» система работает стабильно (без сбоев и перегрева), то в других задачах с компьютером точно ничего не произойдет.

Мониторинг температуры центрального процессора можно осуществлять при помощи разных программ. Я пользуюсь бесплатной HWiNFO64. Для процессоров Intel поколений Haswell, Broadwell, Skylake и Kaby Lake пределом по нагреву ядер, при котором чип не сбрасывает тактовую частоту, является 100 градусов Цельсия. При перегреве ЦП либо снижает частоту (этот процесс называется троттлингом), либо срабатывает защита и система отключается. У процессоров AMD Ryzen, как и у современных решений Intel, троттлинг активируется при достижении 100 градусов Цельсия. Следовательно, при проверке системы Prime95 необходимо убедиться в том, что чип не перегревается и не скидывает частоту. Если вы грамотно подобрали кулер к центральному процессору и правильно его установили, то никакого перегрева не будет.

Графическую составляющую компьютера можно проверить в таких бенчмарках, как 3DMark и Unigine Heaven. При этом смотрите не только на температуры, но и на картинку — неисправная видеокарта может выдавать заметные невооруженным глазом артефакты, а также выдавать аномально низкое количество кадров в секунду или даже зависать. 3DMark и Heaven в этом случае хороши тем, что полученные системой результаты всегда можно сопоставить с результатами других компьютеров.

Измерение производительности накопителей

Для тестирования SSD и HDD тоже хватает бесплатных приложений. Такие программы, как CrystalDiskMark, AS SSD и Anvil’s Storage Utilities, позволяют определить реальный уровень быстродействия установленных в системном блоке накопителей и сопоставить его с показателями, заявленными производителями. Утилита CrystalDiskInfo показывает температуру подключенных к ПК накопителей, а также выдает данные по атрибутам S.M.A.R.T. Параметры, на которые необходимо смотреть в первую очередь, описаны в этой статье.

Использование фирменного ПО

Пригодится и фирменное ПО от производителя материнской платы. Такими приложениями комплектуют свои устройства все компании. И обладают они схожей функциональностью. Например, в программе MSI Command Center разблокированы функции по разгону процессора и оперативной памяти. А еще в этом же софте настраивается скорость вращения вентиляторов и производится мониторинг температур CPU и чипсета. «Командный центр» поддерживает установку большого количества дополнительных модулей. Например, при помощи RGB Mystic Light Sync настраивается подсветка материнской платы. Мини-приложение Live Update автоматически скачивает и устанавливает самые последние драйверы, BIOS и прочее программное обеспечение. Утилита Gaming App дает доступ к оверклокерскому профилю видеокарты.

«Прогнали» систему в Prime95 несколько часов, проверили компьютер в 3DMark, Heaven и в любимой игре и не выявили ни перегрева, ни артефактов, ни вылетов и зависаний, запустили несколько бенчмарков и сверили результаты с другими данными, доступными в Сети, — все, теперь вы можете быть абсолютно уверены в том, что компьютер полностью готов к эксплуатации в режиме 24/7.

⇡#Выводы

У каждого пользователя могут быть свои причины самостоятельно собирать системный блок. Одни не желают переплачивать за работу, которую могут выполнить сами. Другие хотят полностью контролировать весь процесс: от выбора комплектующих до сборки и настройки системы. А для кого-то «копаться» с железом — это просто хобби. Каким бы ни был мотив, но самым сложным действием при сборке системного блока является выбор комплектующих, и в этом команда 3DNews всегда старается помочь своим читателям. Если вы подобрали полностью совместимые комплектующие, то выполнить все остальные шаги по сборке ПК не составит особого труда. Просто подойдите к этому занятию максимально ответственно, при работе с железом будьте внимательны и аккуратны — собираете ведь для себя. Тогда у вас не возникнет проблем ни на стадии сборки, ни на стадии установки ПО и тестирования.

В статье приведен самый простой, но в то же время самый распространенный вариант сборки системного блока с использованием одного центрального процессора, видеокарты и блока питания. Однако создание компьютера, например, в более компактном корпусе Slim Desktop с применением иных комплектующих принципиально ничем не отличается. После того как подбирается полностью совместимое железо, выполняются те же самые шаги в той же самой последовательности.

Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

How To Build A PC Guide For Beginners #YesWeBuild

Клавиатура

Существуют недорогие мембранные клавиатуры, составляющие большую часть рынка, и высококачественные механические клавиатуры. На клавиатурах обоих типов могут иметься игровые функции, такие как защита от фиктивных нажатий и одновременное нажатие N клавиш.

Под всеми клавишами механической клавиатуры имеются переключатели. В основном используются линейные красные переключатели, кроме того, доступны и бесшумные версии. На коричневых переключателях имеется тактильная точка нажатия. На синих переключателях также имеется тактильная точка, но еще и со звуком нажатия.

Мышь

В нижней части мышей установлены датчики для отслеживания количества точек на дюйм, или DPI. Чем выше значение DPI, тем больше чувствительность мыши и тем быстрее курсор перемещается по экрану.

Чувствительность обычных мышей — около 1200 точек на дюйм, чувствительность игровых мышей может иметь значение до 8000 или более точек на дюйм. Хотя для достижения наилучшей точности необходимы хорошее управление и монитор с высоким разрешением. В большинстве игровых мышей используются оптические датчики.

Мониторы

Монитор подключается с помощью одного кабеля DisplayPort или HDMI, а на высококачественных моделях может предусматриваться USB-C. Часто встречаются устаревшие входы VGA, также называемые D-Sub, или входы DVI. Мониторы могут быть плоскими или изогнутыми. Минимальное разрешение составляет 1080p, но геймеры все чаще выбирают 1440p, при котором можно увидеть больше деталей. Доступны мониторы 4K для воспроизведения мультимедиа с высоким разрешением и занятий творчеством.

Частота обновления важна для геймеров. У большинства мониторов 1080p и 4K частота обновления составляет 60 герц, но у мониторов с разрешением 1440p частота может быть 120 или 144 герца. Зачастую это экран типа TN. Изображение на таком мониторе может обновляться в два раза быстрее, и эта разница в доли секунды может помочь вам выигрывать в соревновательных онлайн-играх. Функции AMD Freesync или NVIDIA G-sync позволяют уменьшить разрыв изображения на экране.

Следует обратить внимание на контраст и в особенности на яркость, которая измеряется в канделах или нитах, не имеет значения. Панели могут быть IPS (In-Plane Switching) с большей точностью цветопередачи и более широкими углами обзора или TN (Twisted Nematic) с очень быстрой частотой обновления. Панели VA (Vertical Alignment) имеют средние характеристики этих двух типов, хотя новые панели AMVA обеспечивают улучшенные цвета, контрастность и частоту обновления и используются в изогнутых и сверхшироких игровых мониторах.

Потоковая трансляция с двух ПК. Как настроить потоковую трансляцию с…

Что необходимо для потоковой трансляции с использованием двух ПК

Не существует единственного верного способа настройки оптимального стримингового решения, поэтому здесь мы рассмотрим различные конфигурации аппаратного обеспечения. В зависимости от конкретных задач потоковой трансляции и имеющегося оборудования, процесс настройки может немного различаться, однако базовые принципы останутся неизменными.

1. Аппаратное обеспечение

Неважно, используете ли вы старый ПК или приобрели новый для этой задачи, убедитесь, что на обоих компьютерах имеются мышь, клавиатура и монитор.

Один ПК будем называть игровым, а второй — стриминговым. Убедитесь, что центральный и графический процессор игрового ПК соответствуют минимальным требованиям, которые предъявляют те или иные игры. При выборе стримингового ПК помните, что большую часть работы по кодированию видеопотока выполняет центральный процессор.

Если вы собираетесь приобрести компьютер специально для кодирования видео, обратите внимание на предложение корпорации Intel — в партнерстве с некоторыми производителями она разработала компьютеры для персональной потоковой трансляции, готовые к работе сразу после покупки.

2. Программное обеспечение

Когда аппаратное обеспечение для обоих компьютеров подготовлено, наступает черед выбора программного обеспечения, в том числе для потоковой трансляции. Для новичков подойдет программное обеспечение Open Broadcaster Software (OBS)*. Оно удобно в использовании и поддерживает функции, облегчающие настройку потоковой трансляции с использованием двух компьютеров.

Есть также готовые решения от Intel — компактные ПК с установленным ПО Streamlabs OBS* (SLOBS), которое обладает дружественным интерфейсом и поддерживает необходимые видеоэффекты, например всплывающие оповещения. И OBS*, и SLOBS* — это бесплатное ПО, которое можно установить на выбранном компьютере и которое поддерживает конфигурации систем потоковой трансляции с двух компьютеров, оснащенных картами видеозахвата. Если же вы предпочитаете приобрести что-то более функциональное, обратите внимание на Xsplit*. Это ПО популярно среди профессионалов благодаря дополнительным возможностям, таким как предварительный просмотр сцены и упрощенная отправка.

3. Дополнительное оборудование

После настройки двух ПК подходит очередь вспомогательного оборудования. Не существует правильного или неправильного варианта оснащения системы из 2 ПК для потоковой трансляции. Можно просто транслировать прохождение игры с наложением голоса или же использовать микшер для подключения микрофона одновременно к двум ПК либо многокомпонентный зеленый экран. Из-за большого количества опций, доступных на этом этапе, рассматривайте приведенный ниже список как отправную точку, а затем настройте его под себя.

Карта видеозахвата

Определение схемы

В электронике цепь — это замкнутый путь, который позволяет электричеству течь из одной точки в другую. Он может включать в себя различные электрические компоненты, такие как транзисторы, резисторы и конденсаторы, но потоку не препятствуют зазоры или разрыв в цепи.

Фонарь — это пример базовой схемы. Когда переключатель выключен, цепь не замкнута, а это означает, что электрический ток не будет течь от батарей к лампочке фонарика. Когда вы переводите переключатель в положение «включено», кусок металла в фонаре физически закрывает разрыв в цепи.Затем электричество от батарей поступает к лампочке, заставляя ее загораться.

В вычислениях термин «схема» используется более широко и может использоваться для обозначения печатной платы или интегральной схемы. Внутренняя работа компьютеров и других электронных устройств состоит из этих компонентов, каждый из которых может содержать сотни или тысячи отдельных схем.

Большое количество цепей внутри компьютеров позволяет им направлять данные в разные места и выполнять сложные вычисления.Например, микросхема может направлять графические операции на графический процессор, а другие операции на центральный процессор. Эти процессоры содержат логические вентили, которые могут быстро открывать и закрывать цепи. В современных процессорах так много схем и транзисторов, что они могут выполнять миллиарды инструкций каждую секунду.

Обновлено: 22 апреля 2016 г.

TechTerms — Компьютерный словарь технических терминов

Эта страница содержит техническое определение схемы. Он объясняет в компьютерной терминологии, что означает Circuit, и является одним из многих технических терминов в словаре TechTerms.

Все определения на веб-сайте TechTerms составлены так, чтобы быть технически точными, но также простыми для понимания. Если вы найдете это определение схемы полезным, вы можете сослаться на него, используя приведенные выше ссылки для цитирования. Если вы считаете, что термин следует обновить или добавить в словарь TechTerms, отправьте электронное письмо в TechTerms!

Подпишитесь на информационный бюллетень TechTerms, чтобы получать избранные термины и тесты прямо в свой почтовый ящик. Вы можете получать электронную почту ежедневно или еженедельно.

Подписаться

Инженер по проектированию компьютерных схем | Штат Северная Каролина онлайн и дистанционное образование

Инженерная карьера | Инженер-проектировщик компьютерных схем

Карьера: инженерное дело

Профессиональная группа: электротехническое, электронное и смежное машиностроение

Заработная плата

Процентильная заработная плата показывает, сколько зарабатывает определенный процент от общей численности населения в определенной географической области или в данной отрасли или области.Перцентильная оценка заработной платы — это величина заработной платы, ниже которой падает определенный процент рабочих.

Примером может служить 25-й процентиль, 25 процентов работников, занятых в этой профессии, зарабатывают меньше, а 75 процентов зарабатывают больше, чем расчетная величина заработной платы. При 75-м процентиле 75 процентов работников, занятых в этой профессии, зарабатывают меньше, а 25 процентов зарабатывают больше, чем расчетная величина заработной платы.

Типичный инженер-проектировщик компьютерных схем получает следующую заработную плату (национальную и государственную):

Штат

Средняя зарплата в Северной Каролине для тех, кто преследует эту карьеру, составляет 97 092 долларов

* Заработная плата, указанная здесь, отражает диапазон зарплат, указанных в списках вакансий за последний год.Прожиточный минимум в Северной Каролине составляет 30 000 долларов.

Национальный

Средняя зарплата в Соединенных Штатах для тех, кто преследует эту карьеру, составляет 101 746 долларов

* Заработная плата, указанная здесь, является репрезентативной для диапазона зарплат, указанных в списках вакансий за последний год. Прожиточный минимум в Северной Каролине составляет 30 000 долларов.

Чем занимается профессионал в этой карьере?

Проектирует, разрабатывает и тестирует аналоговые и цифровые схемы в сложных электрических системах в таких областях, как аэронавтика, энергетика, проектирование транспортных средств и т. Д.

Тенденции в сфере занятости

Приведенные здесь статистические данные о спросе на рабочие места и росте числа рабочих мест были получены на основе данных о вакансиях за последний год. Прогнозы ожидаемого роста числа рабочих мест экстраполируются из истории списков вакансий за год.

Ожидается, что спрос на рабочие места и их рост будут следующими:

Местоположение	СПРОС?	Рост
Северная Каролина	132	+ 13,8%
По всей стране	8766	+8.6%

Навыки

Профессионал на этой должности обычно использует следующие навыки в ходе повседневной работы в этой захватывающей и сложной области:

Базовые навыки

Ниже приведены базовые навыки, которые должен иметь каждый инженер-проектировщик компьютерных схем, чтобы опыт успеха в этой области:

• Навыки общения: способность эффективно и действенно передавать информацию другому.
• Устранение неполадок: Устранение неполадок или устранение неполадок — это форма решения проблем, часто применяемая для ремонта неисправных продуктов или процессов на машине или системе.
• Работа в команде / сотрудничество: опыт совместной работы с командой для достижения общей цели или выполнения задачи наиболее эффективным и действенным способом.
• Исследование: опыт выполнения творческой и систематической работы по изучению продукта, рынка или клиента, либо перед созданием нового решения, либо для устранения существующей проблемы
• Решение проблем: Решение проблем состоит из использования общих или специальных методов, в упорядоченный способ решения проблем.

Специализированные навыки

Эти навыки характерны для работы в этой карьере:

• Электротехника: Электротехника — это область инженерии, которая обычно занимается изучением и применением электричества, электроники и электромагнетизма.
• Моделирование: Моделирование — это имитация работы реального процесса или системы во времени.
• Проектирование схем: Процесс проектирования схем может охватывать системы, начиная от сложных электронных систем вплоть до отдельных транзисторов в интегральной схеме.
• Язык описания оборудования VHSIC (VHDL): VHDL (язык описания оборудования VHSIC) — это язык описания оборудования, используемый в автоматизации проектирования электроники для описания цифровых и смешанных систем сигналов, таких как программируемые вентильные матрицы и интегральные схемы.
• Программируемые вентильные матрицы (FPGA): Опыт работы с программируемыми вентильными матрицами (FPGA). Программируемая пользователем вентильная матрица (FPGA) — это интегральная схема, предназначенная для настройки заказчиком или разработчиком после изготовления.

Отличительные навыки

Любой инженер-проектировщик компьютерных схем, который обладает следующими навыками, будет выделяться среди конкурентов:

• Анализ схем: Опыт работы в анализе схем, который представляет собой обратный инжиниринг данной схемы, вычисляя токи , напряжения и мощности, связанные с каждым компонентом.
• SPICE: Опыт работы с протоколом SPICE для совместного использования рабочих столов и поддержки удаленных пользователей.
• Electronic Design: Опыт анализа и синтеза электронных схем.
• Hyperlynx: Опыт работы с Hyperlynx, которая предлагает полный набор программного обеспечения для анализа и проверки конструкции, которое удовлетворяет потребности инженеров печатных плат на любом этапе процесса проектирования платы. Простая в использовании и интегрированная в ваш поток, HyperLynx оснащает инженеров-проектировщиков оборудования и разработчиков печатных плат для эффективного анализа, выявления, решения и проверки критических проблем проектирования, что предотвращает дорогостоящие повторные запуски, сокращает время цикла проектирования и повышает надежность продукта.
• Разработка / тестирование печатных плат (PCB): Опыт работы в области проектирования / тестирования печатных плат (PCB).Печатная плата механически поддерживает и электрически соединяет электронные компоненты или электрические компоненты с помощью проводящих дорожек, контактных площадок и других элементов, вытравленных с одного или нескольких слоев меди, нанесенных на и / или между слоями листов непроводящей подложки. Компоненты обычно припаиваются к печатной плате для электрического соединения и механического крепления их к ней.

Навыки повышения заработной платы

Профессионал, желающий преуспеть на этом карьерном пути, может подумать о развитии следующих высоко ценимых навыков:

• Дизайн с низким энергопотреблением: Электроника с низким энергопотреблением — это электроника, которая была разработана для использования меньшего количества электроэнергии.
• Радарные системы: Радар — это система обнаружения объектов, которая использует радиоволны для определения дальности, угла или скорости объектов.

Образование

Для этой карьеры обычно требуется следующий уровень образования. Цифры, представленные на круговых диаграммах ниже, были получены на основе фактических должностей за последний год. Не во всех объявлениях о вакансиях указаны требования к образованию.

.

Уровень образования	%
Степень бакалавра	38%
Степень магистра	57%
Докторантура	5%

Опыт

Эта должность обычно требует следующего уровня опыта.Цифры, представленные на круговых диаграммах ниже, были получены на основе фактических должностей за последний год. Не во всех объявлениях о вакансиях указаны требования к опыту.

Требуемый опыт	%
от 0 до 2 лет	17%
от 3 до 5 лет	40%
от 6 до 8 лет	22%

Многие программы, предлагаемые NC State, предназначены для работающих профессионалов, которым необходимы дополнительные полномочия для повышения уровня имеющегося опыта работы.

Студенты, не имеющие ожидаемого уровня опыта, могут пожелать изучить возможности стажировки и трудоустройства.

Общие должности

Можно найти работу в этой области на должностях, обычно перечисленных в следующих названиях:

• Инженер-электрик
• Старший инженер-электрик
• Инженер-конструктор Fpga
• Главный инженер-электрик
• Инженер-электрик II

Похожие профессии

Если вы заинтересованы в изучении аналогичных профессий, вы можете изучить следующие названия должностей:

Самый быстрый словарь в мире: Словарь.com

компьютерная схема схема, которая является частью компьютера

блок памяти компьютера блок измерения памяти компьютера

схема управления цепь обратной связи, которая вычитает из входа

Экран компьютера Экран, используемый для отображения вывода компьютера пользователю

компьютерный эксперт, специалист в области компьютеров и вычислительной техники

компьютерный аксессуар аксессуар для компьютера

компьютерный вирус программная программа, способная воспроизводить себя и обычно способная нанести большой вред файлам или другим программам на том же компьютере

компьютерное хранилище электронное запоминающее устройство

учёный-информатик учёный, специализирующийся на теории вычислений и проектировании компьютеров

компьютерная архитектура (информатика) структура и организация аппаратного обеспечения компьютера или системного программного обеспечения

пользователь компьютера лицо, использующее компьютеры для работы, развлечений, общения или бизнеса

компьютерный код (информатика) символьное расположение данных или инструкций в компьютерной программе или набор таких инструкций

компьютерная сеть (информатика) сеть компьютеров

компьютерная клавиатура клавиатура, являющаяся устройством ввода данных для компьютеров

информатика область технических наук, изучающая (с помощью компьютеров) вычислимые процессы и структуры

компьютерное резервное копирование копии файла или каталога на отдельном запоминающем устройстве

компьютерный гуру специалист по компьютерам и вычислительной технике

компьютерная программа (информатика) последовательность инструкций, которые компьютер может интерпретировать и выполнять

компьютерная программа (информатика) последовательность инструкций, которые компьютер может интерпретировать и выполнять

компьютерная мышь — электронное устройство с ручным управлением, которое управляет координатами курсора на экране вашего компьютера, когда вы перемещаете его по планшету; на нижней части устройства находится шарик, который катится по поверхности колодки

электронных схем | HowStuffWorks

Возможно, вы слышали термин «микросхема », «», особенно когда речь идет о компьютерном оборудовании.Чип — это крошечный кусок кремния, обычно около одного квадратного сантиметра. Микросхема может представлять собой единственный транзистор (кусок кремния, который усиливает электрические сигналы или служит переключателем включения / выключения в компьютерных приложениях). Это также может быть интегральная схема , состоящая из множества соединенных между собой транзисторов. Чипы заключены в герметичный пластиковый или керамический корпус, который называется корпусом . Иногда люди называют весь пакет микросхемой, но на самом деле микросхема находится внутри упаковки.

Существует два основных типа ИС — монолитная и гибридная . Монолитные ИС включают всю схему на одном кремниевом кристалле. Их сложность может варьироваться от нескольких транзисторов до миллионов транзисторов в микросхеме микропроцессора компьютера. Гибридная ИС имеет схему с несколькими микросхемами, заключенными в единый корпус. Микросхемы в гибридной ИС могут представлять собой комбинацию транзисторов, резисторов, конденсаторов и монолитных микросхем ИС.

Печатная плата , или PCB, удерживает вместе электронную схему.Завершенная печатная плата с прикрепленными компонентами представляет собой печатную плату в сборе или PCBA. Многослойная печатная плата может содержать до 10 установленных друг на друга печатных плат. Гальванические медные проводники, проходящие через отверстия, называемые переходными отверстиями , соединяют отдельные печатные платы, образуя трехмерную электронную схему.

Самыми важными элементами в электронной схеме являются транзисторы. Диоды представляют собой крошечные кремниевые чипы, которые действуют как клапаны, позволяя току течь только в одном направлении.Другие электронные компоненты представляют собой пассивные элементы , такие как резисторы и конденсаторы . Резисторы обеспечивают определенное сопротивление току, а конденсаторы накапливают электрический заряд. Третий основной пассивный элемент схемы — это индуктор , который накапливает энергию в виде магнитного поля. В микроэлектронных схемах очень редко используются индукторы, но они часто встречаются в более крупных силовых цепях.

Большинство схем разработано с использованием программ автоматизированного проектирования или САПР.Многие схемы, используемые в цифровых компьютерах, чрезвычайно сложны и используют миллионы транзисторов, поэтому САПР — единственный практический способ их проектирования. Разработчик схем начинает с общей спецификации функционирования схемы, а программа САПР составляет сложную схему соединений.

При травлении металлического рисунка межсоединений на печатной плате или микросхеме используется устойчивый к травлению маскирующий слой для определения рисунка цепи. Открытый металл вытравливается, оставляя рисунок соединения металла между компонентами.

Почему в электронных схемах используется переменный ток?

В электронных схемах расстояния и токи очень малы, так зачем использовать переменный ток? Прежде всего, токи и напряжения в этих цепях представляют собой постоянно меняющиеся явления, поэтому электрические представления или аналоги также постоянно меняются. Вторая причина заключается в том, что радиоволны (например, те, которые используются в телевизорах, микроволновых печах и сотовых телефонах) являются высокочастотными сигналами переменного тока. Частоты, используемые для всех типов беспроводной связи, неуклонно совершенствовались на протяжении многих лет, от диапазона килогерц (кГц) на заре радио до мегагерц (МГц) и гигагерц (ГГц) сегодня.

В электронных схемах используется постоянный ток для питания транзисторов и других компонентов электронных систем. Схема выпрямителя преобразует мощность переменного тока в постоянный из сетевого напряжения переменного тока.

Связанные статьи HowStuffWorks

Дополнительные ссылки

Источники

• Все о схемах. http://www.allaboutcircuits.com/
• Уроки электрических цепей. http://www.ibiblio.org/obp/electricCircuits/
• Electric Circuit Concepts.http://hyperphysics.phy-astr.gsu.edu/Hbase/electric/ecircon.html
• Уроки электрических цепей. http://www.electriccircuits.net/

Зеленая компьютерная плата Унисекс для взрослых Веселье Классный 3D-принт Красочная спортивная новинка Носки для экипажа: одежда

---

Цена:

12 долларов.99 + Депозит без импортных сборов и $ 18,09 за доставку в Российскую Федерацию Подробности

• Материал: 98% полиэстер, 2% спандекс, мягкий, легкий и удобный.
• Размер: подходит для мужской обуви размером 7,5-12 и размера женской обуви 5,5-10.
• Стиль: носки с 3D-принтом устраняют необходимость сортировки и объединения в пары, костюм для мужских сандалий, ботинок, кроссовок, кроссовок и платьев или официальных туфель. Эклектичный дизайн нахальных носков можно носить с повседневными джинсами, свадебными платьями и деловыми нарядами.
• Особенности: Носки черные, подошва утолщенная, вяжется 200 петель. Высококачественные материалы гарантируют мягкое прикосновение и долговечность, сохраняют ноги сухими и позволяют им дышать.Глубокий карман на пятке и компрессия арки, обеспечивают более стабильную посадку.
• Подарок: этот супер удобный носок — тот, который вам подойдет каждый; Носите на работу, на свидание или отдыхая по дому! Новогодние подарки для женихов, на новоселье или для ваших близких в праздничные дни, такие как День отца, Рождество, День Благодарения и т. Д.

Производство кремниевых чипов

Дизайн

Принцип работы микросхемы является результатом конструкции транзисторов и затворов микросхемы, а также конечного использования микросхемы.Спецификации конструкции, которые включают размер микросхемы, количество транзисторов, факторы тестирования и производства, используются для создания схем — символических представлений транзисторов и межсоединений, которые управляют потоком электричества через микросхему.

Затем дизайнеры создают подобные трафарету узоры, называемые масками, для каждого слоя. Конструкторы используют рабочие станции автоматизированного проектирования (САПР) для всестороннего моделирования и тестирования функций микросхем. Чтобы спроектировать, протестировать и настроить микросхему и подготовить ее к производству, нужны сотни человек.

Изготовление и испытания

«Рецепт» изготовления чипа зависит от предполагаемого использования чипа. Изготовление чипсов — сложный процесс, требующий сотен точно контролируемых этапов, в результате которых образуются узорчатые слои из различных материалов, накладываемых один на другой.

Процесс фотолитографической «печати» используется для формирования многослойных транзисторов и межсоединений (электрических цепей) микросхемы на пластине. Сотни одинаковых процессоров создаются партиями на одной кремниевой пластине.

После завершения всех слоев компьютер выполняет процесс, называемый тестом сортировки пластин. Тестирование гарантирует, что микросхемы работают в соответствии с проектными спецификациями.

Высокопроизводительная упаковка

После изготовления пора упаковывать. Пластина разрезается на отдельные части, называемые штампом. Кристалл помещается между подложкой и теплораспределителем, образуя законченный процессор. Пакет защищает кристалл и обеспечивает критическое питание и электрические соединения при установке непосредственно на печатную плату компьютера или мобильное устройство, такое как смартфон или планшет.

Intel производит микросхемы, которые имеют множество различных приложений и используют различные технологии упаковки. Пакеты Intel проходят финальное тестирование на функциональность, производительность и мощность. Чипы имеют электрическую кодировку, визуально проверяются и упаковываются в защитный транспортировочный материал для отправки клиентам Intel и в розницу.

Услуги по установке специализированных компьютерных схем

Подготовьте электрооборудование для работы из дома с помощью наших услуг по установке специализированных компьютерных схем — позвоните нам!

В нашем технологически развитом обществе домашний компьютер с каждым днем ​​становится все более и более необходимостью.У большинства семей уже есть домашний компьютер, на котором они ежедневно работают, учеба или отдых. Независимо от причины, если вы часто пользуетесь домашним компьютером, вы должны быть уверены, что ваша электрическая сеть справится с этим. Может быть, вы владелец бизнеса, которому нужна электрическая сеть вашего небольшого офиса, чтобы удовлетворять потребности сотрудников. Вы не хотите иметь дело с потерями мощности и перегрузками. Какими бы ни были ваши потребности, компания Trustworthy Electric в Монтгомери, штат Алабама, может помочь вашему дому или бизнесу справиться со всем, что вы можете встретить на его пути.

Не рискуйте дорогостоящими нарушениями кодекса. Предоставляем услугу нарушения кодекса!

Что такое выделенная компьютерная схема?

Подобно тому, как в вашей печатной коробке используются автоматические выключатели для поддержания и контроля электрического потока вокруг вашего дома и офиса, у вас также может быть выделенная компьютерная цепь. Эти системы специально предназначены для использования с вашими компьютерными системами. Это означает, что у вас не будет других устройств, подключенных к источнику, которые будут мешать электрическому выходу и входу.

Вы не должны находиться в середине важного проекта только для того, чтобы испытать перегрузку системы, перегоревший предохранитель или сработавший выключатель. Мы делаем это так, чтобы у вас был постоянный и надежный источник энергии для вашего дома и бизнеса.

Преимущества выделенных компьютерных схем

Независимо от того, ведете ли вы бизнес из дома или используете компьютер для учебы, игр, работы или отдыха, выделенная система может работать на вас по ряду причин. Вот лишь некоторые из них, которые вы можете ожидать:

• Повышенная производительность
• Снижение шума и тепла от электрических и других приборов, использующих общую розетку
• Снижение вероятности скачков напряжения и срабатывания выключателей
• Снижение риска возгорания, вызванного электрическими проблемами

Мы делаем вашу электрическую защиту легкой для детей с помощью специальной защиты от детей.

Определение требований к электрооборудованию серверной комнаты

Определение того, как обеспечить питание выделенной серверной комнаты, может быть очень сложным. Вы не захотите делать это без профессионального электрика. Это определенно не та работа, которую вы хотели бы доверить DIY. Работа с электричеством может быть опасной, а неисправная проводка может повредить ваше дорогое имущество и приборы. Не ждите, позвоните Trustworthy Electric в Монтгомери по всем вопросам, связанным с вашей серверной и выделенной цепью!

В Trustworthy Electric в Монтгомери, штат Алабама, мы упрощаем электроснабжение домашнего или рабочего компьютера.
