Кр142Ен5А характеристики схема подключения. Интегральный стабилизатор напряжения КР142ЕН5А: характеристики, схема подключения и применение

На схеме показаны основные элементы подключения КР142ЕН5А:

• C1 — входной конденсатор (рекомендуемое значение 0,33 мкФ)
• C2 — выходной конденсатор (рекомендуемое значение 0,1 мкФ)
• Uвх — входное напряжение (7-25 В)
• +5В — стабилизированное выходное напряжение
• GND — общий провод (земля)

Конденсаторы C1 и C2 необходимы для улучшения переходных характеристик и подавления высокочастотных помех. Их следует располагать как можно ближе к выводам микросхемы.

Особенности применения КР142ЕН5А

При использовании стабилизатора КР142ЕН5А необходимо учитывать следующие особенности:

1. Минимальная разница между входным и выходным напряжением должна составлять не менее 2 В для обеспечения стабильной работы.
2. При больших токах нагрузки необходимо обеспечить эффективный теплоотвод от корпуса микросхемы.
3. Для защиты от обратного тока рекомендуется устанавливать защитный диод между входом и выходом стабилизатора.
4. При использовании длинных проводов для подключения нагрузки может потребоваться установка дополнительных конденсаторов непосредственно у нагрузки.

Соблюдение этих рекомендаций позволит обеспечить надежную и стабильную работу устройств с применением КР142ЕН5А.

Области применения стабилизатора КР142ЕН5А

Благодаря своим характеристикам, КР142ЕН5А находит широкое применение в различных электронных устройствах:

• Источники питания для микроконтроллеров и цифровых схем
• Блоки питания различной радиоаппаратуры
• Зарядные устройства для мобильных телефонов и других гаджетов
• Лабораторные источники питания
• Стабилизаторы напряжения в автомобильной электронике
• Источники питания для аудиоаппаратуры

Универсальность и надежность КР142ЕН5А делают его отличным выбором как для любительских проектов, так и для промышленного применения.

Аналоги стабилизатора КР142ЕН5А

У КР142ЕН5А есть ряд отечественных и зарубежных аналогов, которые могут использоваться в качестве замены:

• 7805 (LM7805) — наиболее распространенный зарубежный аналог
• L7805CV — аналог производства STMicroelectronics
• MC7805 — аналог производства ON Semiconductor
• КР1158ЕН5А — отечественный аналог с улучшенными характеристиками
• КР1158ЕН5Б — версия с меньшим током нагрузки (до 0,5 А)

При выборе аналога следует внимательно изучить его характеристики, так как они могут незначительно отличаться от КР142ЕН5А.

Рекомендации по выбору и использованию КР142ЕН5А

При выборе и использовании стабилизатора КР142ЕН5А следует учитывать несколько важных моментов:

1. Убедитесь, что входное напряжение не превышает максимально допустимое значение (25 В).
2. Рассчитайте тепловой режим работы и при необходимости используйте радиатор.
3. Используйте качественные конденсаторы в цепях питания для улучшения стабильности работы.
4. При работе с большими токами обеспечьте надежное заземление и используйте толстые проводники.
5. Для повышения надежности устройства рассмотрите возможность использования защитных цепей (от перенапряжения, короткого замыкания и т.д.).

Соблюдение этих рекомендаций поможет обеспечить долгую и надежную работу устройств с применением КР142ЕН5А.

КР142ЕН5А

КР142ЕН5А — отечественный интегральный стабилизатор знаменитой линейки КР142. Представляет собой трёхконтактный элемент, выполненный в корпусе ТО220. Выдаёт на выходе постоянное стабилизированное напряжение +5 вольт.

КР142ЕН5А

Характеристики КР142ЕН5А

Наименование	Обозначение	Условия измерения		Мин.	Тип.	Макс.	Единица измерения
Выходное напряжение	Vout	Tj=25°C		4.9	5.0	5.1	В
		7В<Vin<20В 5mA<Iout<1.0A Pt <15Вт		4.75	−	5.25	В
Нестабильность по входному напряжению	Vo line	Tj=25°C	7B<Vin<25B	−	3	100	мВ
			8B<Vin<12B	−	1	50	мВ
Нестабильность по току нагрузки	Vo load	Tj=25°C	5mA<Iout<1. 5F	−	15	100	мВ
			250mA<Iout<750mA	−	5	50	мВ
Ток покоя	Iq	Tj=25C°, Iout=0		−	4.2	8.0	мА
Нестабильность тока покоя	Iq	7B<Vin<25B		−	−	1.3	мА
		5mA<Iout<1.0A		−	−	0.5	мА
Выходное напряжение шума	Vn	Ta=25°C, 10Гц<f<10кГц		−	40	−	мкв
Коэффициент подавления пульсаций	Rrej	f=120кГц		62	78	−	дБ
Падение напряжения	Vdrop	Iout=1. 0A, Tj=25°C		−	2.0	−	B
Выходное сопротивление	Rout	f=1кГц		−	17	−	МОм
Ток КЗ	Ios	Tj=25°C		−	750	−	мА
Максимальный выходной ток	Io peak	Tj=25°C		−	2.2	−	A
Температурная нестабильность выходного напряжения	Vout Tj	Iout=5mA, 0°C<Tj<125°C		−	1.1	−	мВ/°C

Область применения КР142ЕН5А

Область применения КР142ЕН5А очень обширна: в блоках источников питания бытовой радиоэлектроники, измерительной техники, промышленных устройств и др. Цоколёвка КР142ЕН5А показана на рисунке ниже.

КР142ЕН5А

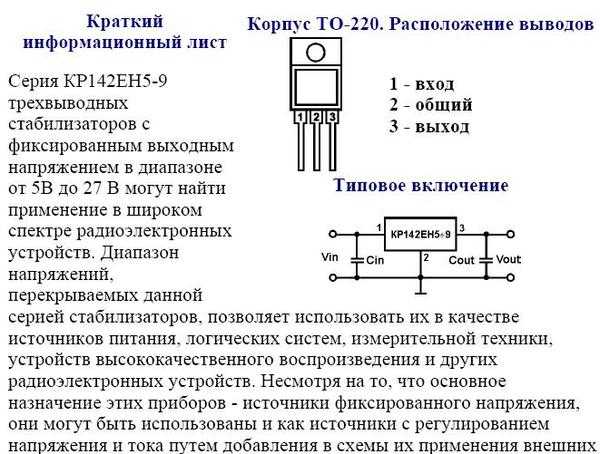

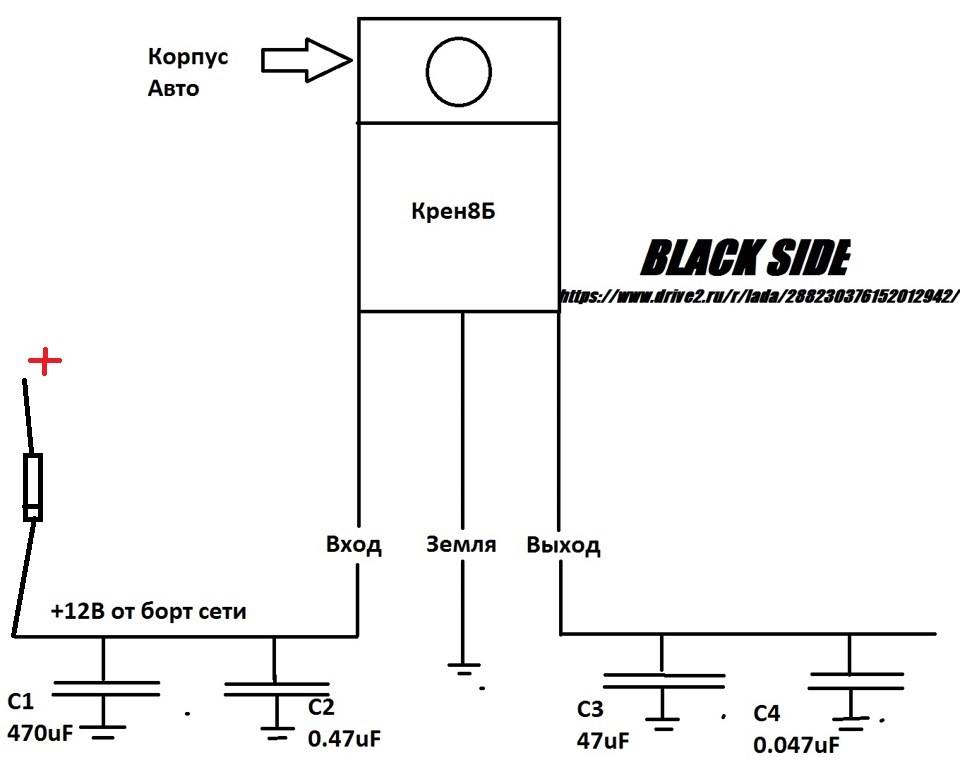

Схема подключения КР142ЕН5А

Схема подключения КР142ЕН5А

В случае, если стабилизатор КР142ЕН5А установлен «далеко» от сглаживающего фильтра блока питания (1 метр и более), необходимо на входе стабилизатора разместить электролитический конденсатор.

Зарубежный аналог КР142ЕН5А — 7805

Характеристики, схема подключения и аналоги

КР142ЕН5А, согласно своим технических характеристикам, это трехконтактный стабилизатор, способный выдавать положительное напряжение в диапазоне +1,2 … +37 В. Данная микросхема, для увеличения надёжности, оснащена защитой от перегрузки по току, имеет систему автоматического отключения при перегреве, а также устойчивы к кратковременным перегрузкам по мощности. Их используют в блоках питания различных электронных устройств с токами нагрузке не более 1,5 А.

Цоколевка

Изготавливают КРЕН12А в корпусе КТ-28-2, который является аналогом зарубежного ТО-220. Выводы расположены с лева направо в следующем порядке (если расположить устройство маркировкой к себе, при этом ножки должны смотреть вниз):

1. Общий (предназначен для регулировки).
2. Выход.
3. Вход.

Внешний вид, основные технические характеристики и размеры приведены на следующем рисунке. Полное название КР142ЕН12А.

Технические характеристики

Рассмотрение технических характеристик начнём с максимальных параметров КРЕН12А. Чтобы микросхема не вышла из строя их нельзя превышать. Для рассматриваемой микросхемы КРЕН12А они равны:

• Разность потенциалов на входе от 5 до 45 В;
• Разность потенциалов на выходе от 1,2 до 37 В;
• Максимальный ток на выходе от 0,005 до 1,5 А;
• Мощность:
  • Без радиатора 1 Вт;
  • С радиатором 20 Вт.
• Температура хранения от -65 до +150°С;
• Рабочая температура от 0 до +125°С.

Кроме предельных, следует ознакомиться также и с электрическими характеристиками, ведь от них зависят возможности КРЕН12А и особенности его применения. Они измерялись при следующих параметрах: разность между напряжением на выходе и входе V_in-V_o=5В, ток на входе I_o=0,5A, ёмкость на входе C_in=0,33 мкФ, выходная ёмкость C_out=0.1 мкФ. Другие параметры, влияющие на результат тестирования, приведены в отдельной колонке следующей таблицы.

Аналоги

Наиболее полным аналогом КР142ЕН12А (КРЕН12А) является зарубежный стабилизатор LM317T. В последнее время белорусский завод «Интеграл» изготавливает данную микросхему с маркировкой IL317. Отечественным устройством, идентичным по параметрам считается КР142ЕН12Б.

Схемы включения

Стандартная схема подключения КРЕН12А показана на рисунке ниже.

Здесь резисторы R₁ и R₂ используются в качестве делителя напряжения и определяют напряжение на выходе стабилизатора, которое можно вычислить с помощью формулы:

Регулировка разности потенциалов на выходе происходит с помощью подбора резистора R₂. При повышении сопротивления напряжение также возрастает, а при уменьшении – понижается.

Также рекомендуется устанавливать на входе конденсатор ёмкостью не менее 0,1 мкФ, а на выходе 1 мкФ, для керамических и 10 мкФ для алюминиевых.

Производители и Datasheet

В России КРЕН12А (Datasheet по клику на название) изготавливает АО «Группа Кремний ЭЛ», а в Белоруссии завод «Интеграл».

Регулятор напряжения. Схема подключения стабилизатора L7805 Схема регулируемого стабилизатора L7805cv

Переделан усилитель динамика под копеечный модуль D класса на базе PAM8403. Динамики стали играть громче, появился типа бас. Удовлетворен. Но возникла одна проблема — при подаче питания на колонки от обычной (импульсной) зарядки на 5В были большие искажения мощности. На малой громкости еще можно было слушать, на большой невозможно. Решил перепаять блок питания с линейной стабилизацией.

Схема такого блока питания проста:

Первый порыв — купить все детали в местном «Электронике» и быстро спаять схему блока питания на макетной плате. Посчитал только цену деталей стабилизатора — получилось около 700 руб. Жаба задушила. Посмотрим готовые варианты на Али и Ебей. Здесь все шоколадное. Есть копеечные конструкторы (самому напаять на печатную плату), есть готовые модули за 110 руб. Купил в итоге на ебее — там дешевле было. Это заняло около трех недель. Стабилизатор болтался с радиатора — прикрутил намертво.

Остальные детали трансформатор, предохранитель, корпус, кнопка включения, ножки под корпус, разъем usb в Электронике. На все ушло около 500 рублей.

Технические характеристики модуля LM7805 и стабилизатора:

1. Размер платы. 57 мм * 23 мм

2. Входное напряжение Полярность входного напряжения, AC и DC может, диапазон. 7,5-20В

3. Выходное напряжение 5В

4. Максимальный выходной ток. 1.2A

5. Фиксированное отверстие под болт, удобная установка

Как видите, модуль может питаться напряжением от 7,5В до 20В. Выход 5В.

Внутри стабилизатор довольно сложный:

Трансформатор купил такой ТП112 (7,2Вт) 2*12В хх —

Взял эту кнопку включения на 220В — довольно большая.

Кнопка с фиксацией и подсветкой. Как подключить подсветку при нажатии — не пойму (можете подсказать, кто знает?). Я делал без подсветки.

Собрал стенд для тестирования:

Динамики играют без искажений на максимальной громкости. В БП особо ничего не греется. Цель достигнута:

Попробовал зарядить телефон — ток 0,5А

С резистором 1 А все совсем печально:

Вывод — данный БП нельзя использовать как зарядное. Видимо трансформатор нужно ставить помощнее.

Собрано всего в кейсе:

Сделал отверстие сверху, чтобы был виден светодиодный индикатор на модуле для индикации работы. С обратной стороны я заклеил отверстие прозрачной пленкой.

Спасибо за внимание.

Планирую купить +14 Добавить в избранное Отзыв понравился +23 +38

Интегральный стабилизатор L7805 CV представляет собой обычный 3-контактный регулятор положительного напряжения 5 В. Производится компанией STMircoelectronics, ориентировочная цена около 1$. Он выполнен в стандартном корпусе ТО-220 (см. рисунок), в котором выполнено много транзисторов, однако назначение у него совсем другое.

В маркировке серии 78ХХ две последние цифры означают номинальное напряжение стабилизированное, например:

1. 7805 — стабилизация на 5 В;
2. 7812 — стабилизация на 12 В;
3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных цепях. Очень удобно использовать, когда нужно обеспечить точность подаваемого напряжения, не требуется городить сложные схемы стабилизации, и все это можно заменить одной микросхемой и парой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно простая, по даташиту надо повесить конденсаторы на вход 0,33 мкФ, а на выход 0,1 мкФ. Важно при монтаже или проектировании конденсаторы располагать как можно ближе к выводам микросхемы. Это сделано для обеспечения максимального уровня стабилизации и уменьшения помех.

По характеристикам Стабилизатор L7805CV работоспособен при подаче на вход постоянного напряжения в диапазоне от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение 5 Вольт. В этом прелесть чипа L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы ? Для начала можно просто прозвонить выводы мультиметром, если хотя бы в одном случае наблюдается короткое замыкание, то это явно свидетельствует о неисправности элемента. Если у вас блок питания 7 В и выше, то можно собрать схему по даташиту приведенному выше и подать питание на вход, на выходе мультиметром фиксируем напряжение 5 В, соответственно элемент абсолютно функциональный. Третий способ более трудоемкий, если у вас нет источника питания. Однако в этом случае вы получите параллельно источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисунку ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации 18 — 20 и выпрямительный мост, далее обвес с двумя штатными конденсаторами на стабилизатор и все, блок питания 5 В готов. Номиналы конденсаторов здесь завышены по отношению к схеме включения L7805 в даташите, это связано с тем, что лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы желательно добавить индикацию для визуализации включения устройства. Тогда схема будет выглядеть так:

Если в нагрузке будет много конденсаторов или любая другая емкостная нагрузка, можно защитить стабилизатор обратным диодом во избежание перегорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является довольно легкая конструкция и простота использования, на случай, если вам понадобится блок питания той же мощности. Цепи, чувствительные к значениям напряжения, должны быть снабжены такими стабилизаторами для защиты элементов, чувствительных к скачкам напряжения.

Характеристики стабилизатора L7805CV, его аналоги

основные параметры стабилизатора L7805CV:

1. Входное напряжение — от 7 до 25 В;
2. Рассеиваемая мощность — 15 Вт;
3. Выходное напряжение — 4,75…5,25 В;
4. Выходной ток — до 1,5 А.

Характеристики микросхемы приведены в таблице ниже, эти значения действительны при соблюдении определенных условий. А именно, температура микросхемы находится в диапазоне от 0 до 125 градусов Цельсия, входное напряжение 10 В, выходной ток 500 мА (если иное не указано в условиях, графа Условия испытаний), стандартный перевес конденсаторы на входе 0,33 мкФ и на выходе 0,1 мкФ.

Из таблицы видно, что стабилизатор хорошо ведет себя при подаче на вход от 7 до 20 В, а на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений\ u200ble приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение входа ниже 7 В, вообще, приведет к отсутствию напряжения на выходе стабилизатора.

, более 5 Вт, на микросхему необходимо установить радиатор во избежание перегрева стабилизатора, конструкция позволяет это сделать без вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, нет смысла использовать его в мощных схемах, требуется стабилизация на основе широтно-импульсного моделирования, а вот для питания небольших устройств L7805 вполне подойдет для телефонов, игрушек, магнитол и прочего гаджеты. Отечественный аналог — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог тоже в той же категории.

Почти все радиолюбительские самоделки и конструкции включают в себя стабилизированный источник питания. А если ваша схема работает от напряжения питания 5 вольт, то оптимальным вариантом будет использование трехвыводного интегрального стабилизатора 78L05

В природе встречается две разновидности 7805 с током нагрузки до 1А и маломощный 78L05 с током нагрузки до 0,1А. Кроме того, промежуточным вариантом является микросхема 78М05 с током нагрузки до 0,5А. Полные отечественные аналоги микросхемы есть у 78Л05 КР1157ЕН5 и 7805 у 142ЕН5

Емкость С1 на входе необходима для отсечки высокочастотных помех при подаче входного напряжения. Емкость С2, но уже на выходе стабилизатора, задает стабильность напряжения при резком изменении тока нагрузки, а также значительно снижает степень пульсаций.

При проектировании требуется помнить, что для нормальной работы стабилизатора 78Л05 входное напряжение должно быть не менее 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание, идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схему можно использовать как выключатель питания под управлением микроконтроллера.

Ниже мы рассмотрим подборку наиболее интересных примеров практического использования интегрального стабилизатора 78L05.

Так конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь за счет нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которой является 78L05.

TDA2030 включен как неинвертирующий усилитель. При таком подключении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Следовательно, напряжение на выходе блока питания при регулировке величины сопротивления R2 будет плавно изменяться от 0 до 30 вольт. .

Повышенная стабильность, отсутствие перегрева радиодеталей, вот основные преимущества данной конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора применена схема гашения на компонентах С1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы использованы для минимизации пульсаций, 9 вольт стабилитрон и стабилизатор напряжения 78Л05. Необходимость использования стабилитрона связана с тем, что напряжение с выхода диодного моста составляет около 100 вольт и это может вывести из строя стабилизатор 78L05.

Диапазон напряжения в этой цепи составляет от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство может заряжать различные типы аккумуляторных батарей: литиевые, никелевые, а также свинцово-кислотные батареи, используемые в источниках бесперебойного питания.

При зарядке аккумуляторных батарей необходим стабильный зарядный ток, который должен составлять около 1/10 емкости батареи. Постоянство зарядного тока задается регулятором 78L05. Зарядное устройство имеет четыре диапазона зарядного тока: 50, пять вольт, далее для получения тока 50 мА требуется сопротивление 100 Ом по закону Ома. Для удобства в конструкции зарядного устройства есть индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод гаснет, когда батарея заряжена.

В настоящее время трудно найти какое-либо электронное устройство, в котором не используется стабилизированный источник питания. В основном, в качестве источника питания, для подавляющего большинства различных электронных устройств, рассчитанных на работу от 5 вольт, оптимальным вариантом будет использование трехконтактного интегрального 78L05 .

Описание стабилизатора 78L05

Этот стабилизатор не дорог и прост в эксплуатации, что упрощает проектирование электронных схем со значительным количеством печатных плат, на которые подается нерегулируемое постоянное напряжение, причем каждая плата имеет свое стабилизатор отдельно установлен.

Микросхема — стабилизатор 78L05 (7805) имеет тепловую защиту, а также встроенную систему защиты стабилизатора от перегрузки по току. Однако для более надежной работы желательно использовать диод для защиты стабилизатора от короткого замыкания во входной цепи.

Технические параметры и цоколевка стабилизатора 78L05:

• Входное напряжение: от 7 до 20 вольт.
• Выходное напряжение: от 4,5 до 5,5 вольт.
• Выходной ток (максимум): 100 мА.
• Ток потребления (стабилизатор): 5,5 мА.
• Допустимая разница входного-выходного напряжения: 1,7 вольта.
• Рабочая температура: от -40 до +125°С.

Аналоги стабилизатора 78L05 (7805)

Данная микросхема бывает двух видов: мощная 7805 (ток нагрузки до 1А) и маломощная 78L05 (ток нагрузки до 0,1А). Зарубежный аналог 7805 — ка7805. Отечественные аналоги для 78Л05 — КР1157ЕН5, а для 7805 — 142ЕН5

Схема подключения 78L05

Типовая схема стабилизатора 78L05 (по даташиту) проста и не требует большого количества дополнительных радиоэлементов.

С1 на входе необходим для устранения ВЧ помех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а также уменьшает степень пульсаций.

При разработке блока питания необходимо учитывать, что для стабильной работы стабилизатора 78L05 входное напряжение должно быть не менее 7 и не более 20 вольт.

Ниже приведены несколько примеров использования встроенного стабилизатора 78L05.

78L05 Блок питания лабораторный

Данная схема отличается оригинальностью, за счет нестандартного использования микросхемы, опорным напряжением которой является стабилизатор 78L05. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, для предотвращения выхода 78L05 из строя в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1.

Микросхема TDA2030 подключена как неинвертирующий усилитель. При таком подключении коэффициент усиления равен 1+R4/R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания при изменении сопротивления резистора R2 будет изменяться от 0 до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать подбором подходящего сопротивления резистора R3 или R4.

Бестрансформаторный блок питания 5 вольт

отличается повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.

В состав блока питания входят: индикатор включения питания на светодиоде HL1, вместо обычного трансформатора — схема гашения на элементах С1 и R2, диодный выпрямительный мост VD1, конденсаторы для снижения пульсаций, 9 вольтовый стабилитрон VD2 и интегральный стабилизатор напряжения 78L05 (DA1). Необходимость стабилитрона связана с тем, что напряжение с выхода диодного моста составляет примерно 100 вольт и это может вывести из строя стабилизатор 78L05. Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.

Внимание! Поскольку цепь гальванически не изолирована от сети, следует соблюдать осторожность при настройке и использовании источника питания.

Простой регулируемый источник питания для 78L05

Диапазон регулируемого напряжения в этой схеме составляет от 5 до 20 вольт. Выходное напряжение изменяется с помощью переменного резистора R2. Максимальный ток нагрузки 1,5 ампера. Стабилизатор 78Л05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А. Транзистор VT1 можно заменить на . Мощный транзистор VT2 желательно разместить на радиаторе площадью не менее 150 кв.см.

Универсальная схема зарядного устройства

Эта схема зарядного устройства довольно проста и универсальна. Зарядка позволяет заряжать все типы аккумуляторов: литиевые, никелевые, а также небольшие свинцово-кислотные аккумуляторы, используемые в источниках бесперебойного питания.

Известно, что при зарядке аккумуляторов важен стабильный зарядный ток, который должен составлять примерно 1/10 от емкости аккумулятора. Постоянный зарядный ток обеспечивает стабилизатор 78L05 (7805). Зарядное устройство имеет 4 диапазона зарядного тока: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4…R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения допустимых 50 мА необходим резистор на 100 Ом (5В/0,05 А = 100) и так для всех диапазонов.

Также схема снабжена индикатором, построенным на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет, когда батарея заряжена.

Источник регулируемого тока

За счет отрицательной обратной связи, следующей через сопротивление нагрузки, на входе 2 (инвертирующем) микросхемы TDA2030 (DA2) находится напряжение Uвх. Под действием этого напряжения через нагрузку протекает ток: Ih = Uвх/R2. Исходя из этой формулы, ток, протекающий через нагрузку, не зависит от сопротивления этой нагрузки.

Таким образом, изменяя напряжение, подаваемое с переменного резистора R1 на вход 1 DA2, от 0 до 5 В, при неизменном значении резистора R2 (10 Ом) можно изменять ток, протекающий через нагрузку в диапазон от 0 до 0,5 А.

Подобная схема может быть с успехом использована в качестве зарядного устройства для зарядки всех видов аккумуляторов. Зарядный ток постоянен в течение всего процесса зарядки и не зависит ни от уровня разряженной батареи, ни от непостоянства питающей сети. Предельный ток заряда можно изменить, уменьшая или увеличивая сопротивление резистора R2.

(161.0 Кб, скачано: 6 295)

Схема и описание преобразователя 12 220. Автосхемы, схемы для автомобилей, своими руками

Очень часто возникает необходимость получить напряжение сети в автомобиле. Для таких случаев в продаже есть готовые преобразователи напряжения 12-220. Обычные (более дешевые) инверторы ценой 20-30 долларов развивают мощность до 300 Вт и то в пиках иногда этой мощности не хватает.
Этот инвертор я собрал для питания мощного усилителя, но замена вторичной обмотки позволяет получить любое выходное напряжение. В моем случае мощность инвертора 400 ватт, но ее можно поднять до 600 ватт и это реальная мощность! Вы можете увеличить мощность несколькими способами.

1) Замена мощных биполярных ключей на IRF3205, в этом случае мощность увеличится до 600 ватт и это не предел.
Схемные особенности данного инвертора позволяют одновременно подключать 4 пары выходных транзисторов, что позволяет получить выходную мощность до 1200-1300 ватт, промышленные китайские инверторы такой мощности стоят в районе 100-130$

Схема инвертора лишен защиты от перегрева, короткого замыкания, перегрузки на выходе, голый инвертор по традиционной двухтактной схеме.

Генератор построен на микросхеме TL494 с дополнительным драйвером на маломощных биполярных транзисторах. Транзисторы можно заменить отечественными — КТ3107.
Инвертор оснащен схемой контроля управления, чтобы не приходилось использовать мощные выключатели для питания схемы.

Диоды в опорной части используются СКОТТ типа 4148 или наш КД522, особой разницы нет.
В схеме управления транзистор можно заменить на отечественный КТ3102.
Трансформатор — самая ответственная часть нашего проекта, именно от него зависят все проектные работы.
Трансформатор в моем случае намотан на двух склеенных кольцах марки 3000НМ, размеры каждого кольца 45*28*8. Кольца не склеивал, просто обмотал плотной лентой для плотной фиксации.

После проклейки скотчем стеклоткань была обмотана, сам рулон стеклоткани куплен в строительном магазине за 1$. . Вместо стеклоткани можно использовать тканевую изоленту, фибра удобна тем, что материал термостойкий и довольно тонкий, изоляция получается более аккуратной.

Первичная обмотка 2х5 витков, т.е. 10 оборотов с отводом от середины. Каждое плечо намотано 12-жильными проводами 0,7-0,8 мм. Фотографии обмотки скажут мне все.

Оба плеча обвязаны жгутом — 5 витков растянутых по кольцу максимально равномерно. В итоге получаем две совершенно одинаковые обмотки.

В итоге имеем 4 конца (вывод), начало первой обмотки припаяно к концу второй обмотки, место пайки — отвод, на который подается питание +12 Вольт .
После намотки первичной обмотки кольцо снова изолируют изолируют стекловолокном и наматывают вторичную обмотку.

Эта обмотка нарастающая, выходное напряжение опасно, поэтому соблюдайте все меры предосторожности, монтаж роботов производить только при отключенном питании.

Обмотка намотана двумя параллельными жилами провода 0,7-0,8мм. Количество витков во вторичной обмотке 80. Витки снова растянуты по кольцу равномерно. После обмотки и эту обмотку желательно изолировать так же, как и первичную.

Предлагаю схему преобразователя напряжения (инвертора) 12/220В (мощность до 500Вт), с питанием от аккумулятора 12В, который может пригодиться в автомобиле и дома для освещения, для питания телевизора, небольшого холодильник и др. Схема собрана на двух микросхемах 155-й серии и шести транзисторах. В выходном каскаде применены полевые транзисторы, имеющие очень низкое сопротивление в открытом состоянии, что повышает КПД преобразователя и избавляет от необходимости устанавливать их на радиаторы слишком большой площади.

Работать будем по схеме: (см. схему и схему). На микросхеме D1 собран генератор прямоугольных импульсов, частота повторения которых около 200 Гц — схема «А». С вывода 8 микросхемы импульсы поступают далее на делители частоты, собранные на элементах D2.1-D2.2 микросхемы D2. В результате частота повторения импульсов на выводе 6 микросхемы D2 становится вдвое меньше частоты — 100 Гц — диаграмма «В», а на выводе 8 импульсы становятся равными частоте 50 Гц — диаграмма «С». От контакта 9, берутся неинвертированные импульсы частотой 50 Гц — схема «Д». На диодах VD1-VD2 собрана логическая схема «ИЛИ». В результате снимаемые с выводов микросхемы D1 вывод 8, D2 вывод 6 импульсы формируют на катодах диодов импульс, соответствующий схеме «Е». Каскад на транзисторах V1 и V2 служит для увеличения амплитуды импульсов, необходимой для полного открытия полевых транзисторов. Транзисторы V3 и V4, подключенные к выходам 8 и 9 микросхемы D2, попеременно открываются, запирая, таким образом, то один полевой транзистор V5, то другой V6. В результате управляющие импульсы формируются так, что между ними есть пауза, что предотвращает протекание сквозного тока через выходные транзисторы и значительно повышает КПД. На диаграммах «F» и «G» показаны сформированные управляющие импульсы транзисторов V5 и V6.

Правильно собранный преобразователь начинает работать сразу после подачи питания. При наладке подключить частотомер к выходу прибора и установить частоту 50-60 Гц подбором резистора R1, а при необходимости и конденсатора С1.

О реквизитах

Транзисторы КТ315 с любым буквенным индексом, КТ209 можно заменить на КТ361 с любым буквенным индексом. Регулятор напряжения КА7805 заменен на отечественный КР142ЕН5А. Резисторы любой мощности 0,125…0,25 Вт. Диоды практически любые низкочастотные например КД105, IN4002. Конденсатор С1 типа К73-11, К10-17Б с небольшим уходом за емкостью при прогреве. Трансформатор берется от старого лампового черно-белого телевизора, например: «Весна», «Рекорд». Обмотка на 220 вольт остается, а остальные обмотки убираются. Поверх этой обмотки намотаны две обмотки проводом ПЭЛ — 2,1мм. Для лучшей симметрии их следует наматывать одновременно двумя проводами. При соединении обмоток следует учитывать фазировку. Полевые транзисторы крепятся через слюдяные прокладки к общему радиатору из алюминия, площадью поверхности не менее 600 см2.

Видео конвертер:

Скачать печатную плату в формате LAY и PDF

Нет смысла, наверное, говорить о том, что использование преобразователя напряжения с 12 на 220 вольт является требованием, которое вызвано некоторыми низковольтными сетями, используемыми в современной жизни. И это не только освещение. Конечно, самый простой вариант – купить такое устройство. Но многие начинающие электрики задаются вопросом, можно ли, а если возможно, то как сделать преобразователь с 12 на 200 вольт своими руками? Давайте разберемся в этом вопросе, и опишем схему устройства на современной элементной базе. Правда, схема будет самая простая с минимальным количеством узлов и деталей.

Начнем с того, что уже давно существуют схемы, которые основаны на использовании обычных автомобильных аккумуляторов. Это, во-первых, удобно, когда речь идет о полевых условиях необходимости получения заряда 12В. Во-вторых, само устройство преобразователя достаточно простое. В его основе генератор, управляющий транзисторами большой мощности. Те, в свою очередь, как говорится, «раскачивают» трансформатор, установленный на выходе схемы.

Но у этого устройства была одна проблема. Для управления мощными транзисторами необходимо было собрать так называемый каскад, в который вошли транзисторы средней мощности и малой. То есть само устройство увеличилось в размерах, и не только из-за каскада. Чтобы охлаждать всю эту конструкцию, нужно было установить и довольно внушительный радиатор.

Как обстоят дела сейчас

Современная элементная база позволяет сегодня упростить вышеописанную конструкцию до минимума.

• Для этого надо предварительно заменить громоздкий генератор на специальную микросхему марки КР1211ЕУ1. Обратите внимание, что это микросхема отечественного производства, зарубежных аналогов вы не найдете.
• Вместо силовых ключей лучше всего использовать транзисторы IRL2505, они мощные и используются в электрических цепях автомобиля. Кстати, их сопротивление 0,008 Ом, что несоизмеримо с механическими контактами.

Схема подключения

Вот схема сборки преобразователя напряжения 12 220 своими руками:

В принципе схема достаточно проста, поэтому собрать ее не составит труда. Но хотелось бы обратить внимание на некоторые нюансы.

Схема КР1211ЕУ1 имеет два выхода: прямой (на рисунке обозначен позицией «4») и инверсный (положение «6»). Сигнала на этих двух выходах достаточно для управления переключателями питания. При этом сами ключи открываются только под действием импульса высокого уровня. При работе преобразователя между микросхемой и силовыми ключами образуется низкий уровень или, как его называют специалисты, «пауза». Он кратковременный, но этого достаточно, чтобы оба транзистора оставались в закрытом положении. Для чего это? Цель — исключить появление так называемого сквозного тока, который появляется, если оба ключа открыты одновременно.

Теперь несколько позиций по самой схеме.

• Цепь R1-C1 — задает частоту самого генератора. Цепочка R2-C2 является начальным элементом.
• Трансформатор «Т1» и два транзистора IRL2505 (на схеме они обозначены как VT1 и VT2) создают выходной двухтактный каскад. Так как сопротивление транзисторов ничтожно мало, то рассеивания мощности при открытых ключах практически не происходит, даже если ток в сети большой. Поэтому в преобразователе такого типа, мощность которого не превышает параметра 200 Вт, радиаторы устанавливать нельзя.
• При этом транзисторы могут пропускать через себя ток постоянного действия, до 104 А, и импульсный ток до 360 А. В свою очередь, это позволяет использовать в преобразователе трансформатор мощностью 1000 Вт. То есть при напряжении 220 вольт в сеть можно снять нагрузку 400 ватт.

На самом деле получается, что в преобразователь этого типа 12-220 можно установить любой трансформатор, имеющий две катушки по 12 вольт. Но при этом необходимо учитывать отношение мощности самого устройства к мощности потребляющей сети, это соотношение должно быть 2,5. То есть преобразователь должен иметь мощность в 2,5 раза выше, чем у потребителей в сумме.

Расширенный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Он состоит из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) можно использовать любой аналогичный прибор с коэффициентом стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы C4 и C5 установлены параллельно. Если вы не нашли их с такой емкостью, как показано на схеме, можно произвести замену на аналогичные (лучше импортные) емкостью 4700 мкФ.

Конденсатор С6 — элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего использовать марку К 73-17 отечественного производства или аналогичную зарубежному варианту.

И последняя рекомендация или нюанс. Так как в сети 12 вольт будет вырабатываться ток 40 А при потреблении 400 ватт, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Обратите внимание, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками не очень сложно. Схема проста, в ней сведено к минимуму количество деталей, что снижает стоимость устройства в целом. Плюс его более эффективная работа.

Похожие записи:

Этот инвертор был разработан всего месяц назад и с тех пор приобрел широкую популярность. Схема относительно проста, не содержит микросхем и сложных схемных решений — простой задающий генератор, настроенный на 57Гц и силовые ключи.

Еще один промышленный инвертор, купленный специально для тестов и обзоров. Стоит такой малыш около 20-25$, выходная мощность инвертора всего 175 Вт, но это неплохо, учитывая габариты самого устройства. Если сравнивать, то размер инвертора будет не больше двух пачек сигарет. Выходное напряжение 220 вольт с допуском 5 вольт, номинальное входное напряжение 10-15 вольт, по крайней мере так утверждает сам производитель.

Недавно коллеги с сайта попросили нарисовать схему мощного автомобильного инвертора на 1500 Ватт и сегодня я решил выложить принцип построения мощных инверторов. Для более наглядной демонстрации возможностей такой схемы я решил нарисовать силовую часть мощного инвертора на 4-х трансформаторах.

Среди многочисленных инверторов 12-220 вольт хочу представить конструкцию достаточно мощного и компактного инвертора, который может питаться от бортовой сети автомобиля. Инвертор способен отдавать 100 ватт выходной мощности, но это не предел, при добавлении пар силовых транзисторов можно построить инвертор мощностью до 400 ватт, без дополнительных драйверов, для усиления сигнал с чипа.

Еще один промышленный инвертор напряжения 12-220 вольт. Такой инвертор предназначен для работы от автомобильного аккумулятора, обеспечивает на выходе сеть 220 вольт частотой 50Гц, отличие от сетевого напряжения только в виде выходных импульсов, если в сети чистый синус, то есть прямоугольник.

Да друзья, очередной обзор… На этот раз у нас на операционном столе преобразователь напряжения или просто инвертор из страны восходящего солнца. Преобразователь рассчитан на работу от сети 12 или 24 вольт, выходное напряжение 220 вольт, мощность инвертора 75 ватт, форма выходных импульсов модифицированная синусоида, выходная частота 50 Гц. В целом это данные промышленных инверторов 12-220, которые можно найти в продаже.

Недавно возникла необходимость усилить промышленный автомобильный инвертор 12-220 вольт.
