Кв сдр синтезатор схема. Синтезатор частот для КВ SDR-приемника: схема и особенности конструкции

Как работает синтезатор частот в SDR-приемнике. Какие компоненты входят в его состав. Какие преимущества дает использование синтезатора в КВ диапазоне. На что обратить внимание при конструировании синтезатора для SDR.

Содержание

Принцип работы синтезатора частот в SDR-приемнике

Синтезатор частот является ключевым элементом любого SDR-приемника, работающего в КВ диапазоне. Он выполняет функцию гетеродина, формируя опорный сигнал для преобразования принимаемых радиочастот в низкочастотный сигнал, который затем обрабатывается программным обеспечением.

Основные компоненты синтезатора частот для SDR-приемника включают:

  • Микросхему синтезатора (например, Si570 или AD9850)
  • Микроконтроллер для управления синтезатором
  • Кварцевый генератор опорной частоты
  • Фильтры для подавления побочных составляющих
  • Усилитель выходного сигнала

Микроконтроллер получает команды от компьютера через USB-интерфейс и программирует микросхему синтезатора на нужную частоту. Синтезатор формирует высокостабильный сигнал заданной частоты, который после фильтрации и усиления подается на смеситель приемника.


Преимущества использования синтезатора в КВ SDR-приемнике

Применение синтезатора частот в SDR-приемнике для КВ диапазона дает ряд существенных преимуществ:

  1. Возможность плавной перестройки во всем рабочем диапазоне без переключения кварцев
  2. Высокая стабильность частоты, сравнимая с кварцевыми генераторами
  3. Малый шаг перестройки (единицы герц)
  4. Быстрое переключение частоты
  5. Возможность программного управления от компьютера

Все это позволяет реализовать в SDR-приемнике такие функции как панорамный обзор диапазона, автоматическое сканирование, цифровая обработка сигналов.

Выбор микросхемы синтезатора

При конструировании синтезатора частот для КВ SDR-приемника важно правильно выбрать микросхему синтезатора. Наиболее популярными вариантами являются:

  • Si570 — синтезатор с ФАПЧ и встроенным ГУН
  • AD9850/AD9851 — DDS-синтезатор
  • ADF4350/ADF4351 — синтезатор с дробным делителем

Микросхема Si570 обеспечивает наилучшее соотношение характеристик для КВ диапазона — низкий фазовый шум, широкий диапазон частот, малый шаг перестройки. Однако она более дорогая по сравнению с AD9850.


Особенности конструкции синтезатора для SDR

При разработке синтезатора частот для SDR-приемника необходимо учитывать следующие моменты:

  1. Тщательная развязка по питанию аналоговой и цифровой частей
  2. Применение качественных фильтров для подавления побочных составляющих
  3. Экранирование синтезатора для снижения уровня помех
  4. Использование малошумящего стабилизатора напряжения
  5. Минимизация длины проводников в ВЧ части

Соблюдение этих правил позволит получить синтезатор с низким уровнем фазовых шумов и побочных составляющих, что критично для качественного приема слабых сигналов.

Программное управление синтезатором

Для управления синтезатором частот в SDR-приемнике обычно используется микроконтроллер, который получает команды от компьютера через USB-интерфейс. Типовой алгоритм работы программы микроконтроллера включает:

  1. Инициализация USB и I2C интерфейсов
  2. Настройка регистров микросхемы синтезатора
  3. Прием команд от компьютера по USB
  4. Расчет кодов для программирования синтезатора
  5. Запись новых значений в регистры синтезатора по I2C

Важно обеспечить быструю реакцию на команды перестройки частоты для реализации таких функций как панорамный обзор диапазона.


Схема синтезатора на Si570

Ниже представлена типовая схема синтезатора частот на микросхеме Si570 для КВ SDR-приемника:

«`
Si570 МК USB Фильтр
I2C Выход «`

Основные элементы схемы:

  • Микросхема Si570 — формирует выходной ВЧ сигнал
  • Микроконтроллер — управляет Si570 по I2C интерфейсу
  • USB-интерфейс для связи с компьютером
  • Фильтр нижних частот на выходе

Такая схема позволяет реализовать синтезатор с диапазоном частот 1-160 МГц, что перекрывает весь КВ диапазон. Малошумящий стабилизатор питания и экранирование повышают чистоту спектра выходного сигнала.

Настройка и калибровка синтезатора

После изготовления синтезатора частот для SDR-приемника необходимо выполнить его настройку и калибровку. Основные этапы включают:

  1. Проверка работоспособности USB интерфейса
  2. Тестирование I2C обмена с микросхемой синтезатора
  3. Измерение выходной частоты и подстройка опорного генератора
  4. Проверка диапазона перестройки частоты
  5. Измерение уровня побочных составляющих на выходе
  6. Калибровка точности установки частоты

Для калибровки удобно использовать частотомер и анализатор спектра. Точность установки частоты должна быть не хуже ±1 ppm во всем рабочем диапазоне.


Интеграция синтезатора в SDR-приемник

При интеграции синтезатора частот в конструкцию SDR-приемника важно обеспечить:

  • Надежное экранирование для снижения уровня помех
  • Развязку по питанию от других узлов
  • Минимальную длину соединений с смесителем
  • Согласование уровней выходного сигнала

Правильная интеграция синтезатора позволит реализовать все преимущества SDR технологии в КВ диапазоне — высокую чувствительность, избирательность и помехозащищенность приема.


Синтезатор для sdr

Синтезатор частоты предназначен для использования совместно с SDR приемником или трансивером и обеспечивает перекрытие частот от 6 до 16 МГц. Выход синтезатора совместим с TTL уровневой логикой. Поэтому можно непосредственно подключать фазовращателю собранному например на 74hc Работой синтезатора управляет программа по средствам COM порта.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Сравнение 1288ХК1Т (МF-01) c зарубежными микросхемами
  • Делаем первые шаги с RTL-SDR
  • Простой sdr приемник своими руками
  • Универсальная панорамная SDR-приставка для КВ трансивера
  • Простой синтезатор частоты для SDR приемника
  • Простой SDR приемник
  • Мезонинный модуль FM9371

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: SDR Si5351 menu

Сравнение 1288ХК1Т (МF-01) c зарубежными микросхемами


Печатная плата своими руками; Изготовив и испытав sdr приемник с кварцевым гетеродином, описанный в первой части Это самый простой и надежный вариант. Кроме того, когда приемник. Простой fm приемник своими руками Данная схема простого FM приемника достаточно компактна, ее можно легко встроить в небольшую колонку, фонарь, старую аппаратуру которая не поддерживает FM диапазон и так pea. Изготовив и испытав SDR приемник с кварцевым гетеродином, описанный в первой части статьи , можно приступить к его модернизации.

Технология SDR как нельзя лучше пригодна для создания всеволнового приемника, который перекрывает непрерывный диапазон частот от 30 кГц до 65 мГц. Его основа — собственно приемник — описан в первой части статьи. Без каких либо изменений на его основе собираем теперь более совершенный всеволновый приемник, в котором заложено все необходимое для преобразования его в КВ трансивер. В первую очередь необходимо модернизировать гетеродин.

Наиболее оптимальный вариант, на мой взгляд, это синтезатор прямого синтеза DDS. Он прост по конструкции, содержит минимум намоточных элементов и практически не требует наладки.

В качестве основы синтезатора я выбрал микросхему AD фирмы «Analog devices». Она способна работать с тактовой частотой до мГц, что теоретически позволяет формировать сигнал с частотой до мГц. В данной конструкции максимальная частота гетеродина мГц. В общем, AD — это разумный компромисс между ценой, простотой реализации и качеством работы.

И, главное, эту микросхему можно приобрести в Интернет магазинах по разумной цене. Микросхема синтезатора включена по типовой схеме, рекомендованной производителем. Другой схемы, наверное, и быть не может. Тактовая частота подается с генератора DD2. Он может быть 1 или принимать любое целое значение от 4 до Противофазный сигнал с выходов синтезатора проходит через фильтр нижних частот L1…L6, C28…C41 и поступает на входы быстродействующего компаратора DA1.

С выхода компаратора сигнал гетеродина подается на основную плату приемника. Питается синтезатор от источника питания 5 В, потребляемый ток около мА.

Все необходимые напряжения для его узлов стабилизируются DA2…DA6. Такое большое количество стабилизаторов с одной стороны улучшает развязку цифровой и аналоговой частей синтезатора, а с другой уменьшает мощность, рассеиваемую каждым стабилизатором. Благодаря этому радиаторы для них не требуются. Учитывая, что микросхема синтезатора дорогая, а перепаять ее на другую плату довольно сложно, блок управления собран на отдельной плате. Это сделано для того, чтобы при необходимости его можно было легко заменить, соответственно изменив интерфейс управления приемником.

Например, с другим блоком управления можно применить данный синтезатор в аналоговом приемнике или трансивере с управлением частотой валкодером.

В качестве управляющей программы для приемника выбрана PowerSDR, последняя версия которой всегда свободно доступна на сайте компании FlexRadio Systems Она является программной основой трансиверов FlexRadio для прямого декодирования и модуляции радиосигналов.

Программа имеет удобный пользовательский интерфейс, визуальную настройку на сигналы радиостанций, позволяет различными способами выводить НЧ сигнал, в том числе и с помощью программы виртуального звукового кабеля. Данное программное обеспечение является наиболее сложным и многофункциональным среди других программных продуктов, максимально использует вычислительные мощности персонального компьютера и возможности звуковой карты.

Программа используется с трансиверами SDR и всеми модификациями Flex Кроме трансиверов она работает с широким спектром радиоприемных устройств заводского или любительского изготовления. В первые годы своего существования компания «FlexRadio» не делала секретов из своих разработок, схемотехника и программное обеспечение были полностью открытыми.

Оригинальную схему трансивера SDR можно и сейчас скачать с сайта компании. К чести «FlexRadio» следует отметить, что программа PowerSDR так и осталась свободно доступной, включая и ее исходный текст. Ориентироваться на управление через LPT порт в настоящее время нецелесообразно, так как он практически исчез из стандартной конфигурации компьютера. Он собран на дешевом контроллере ATMega48, схемотехника и программное обеспечение полностью открыты, включая и исходные тексты.

Учитывая, что такой конвертер вряд ли понадобится для каких-то других целей, нет смысла делать его в виде переходника, проще встроить непосредственно в приемник. Формат управляющего слова AD отличается от AD, поэтому необходим конвертер протокола.

Учитывая невысокую стоимость и доступность этих контроллеров, я посчитал нецелесообразным вмешиваться в авторскую прошивку конвертера USB-LPT для совмещения его с конвертером протокола в одном контроллере. Дело в том, что в программе PowerSDR эта функция предусмотрена, но ее аппаратная реализация на микросхемах дискретной логики довольно сложна.

На схеме также показаны выводы виртуального LPT порта. В схеме приемника они не используются, но могут потребоваться, если в дальнейшем на базе этого приемника возникнет желание сконструировать трансивер. Любой приемник прямого преобразования имеет побочные каналы приема на частотах, кратных частоте гетеродина, то есть 2F, 3F, 4F и т. В данном случае на быстродействующие ключи, выполняющие роль смесителя, подается сигнал гетеродина прямоугольной формы.

В спектре такого сигнала наибольшую амплитуду имеют нечетные гармоники, поэтому наиболее сильные помехи проникают в приемник на нечетных гармониках частоты приема — 3F, 5F, 7F и т. Это можно наглядно наблюдать на частотах около 1,9 мГц. Если на входе нет полосового фильтра, весь любительский диапазон м кажется забитым вещательными станциями с АМ.

В действительности эти станции работают в вещательном диапазоне 31 м, а принимаются они на пятой гармонике гетеродина. Поэтому всеволновый SDR приемник обязательно должен иметь полосовые диапазонные фильтры на входе. Ширина их полосы пропускания должна быть такой, чтобы эффективно подавлять помехи на нечетных гармониках частоты приема. В то же время нет особой необходимости применять высокодобротный перестраиваемый преселектор,.

Для перекрытия всего диапазона частот от 30 кГц до 65 мГц используются 9 полосовых фильтров, которые переключаются с помощью электромагнитных реле. За основу взята схема из описания одной из модификаций трансивера SDR, которая, в свою очередь, полностью повторяет схему интегральных субоктавных полосовых фильтров из из классического справочника: «Э. Рэд, Справочное пособие по высокочастотной схемотехнике — М. Только на диапазон часто ниже 2,5 мГц вместо полосового фильтра я использовал П-образный фильтр нижних частот.

Входное и выходное сопротивление фильтров 50 Ом. На диапазоне ниже 1,8 мГц сейчас дальний прием практически невозможен, поэтому я оставил его как обзорный, «на всякий случай» и не стал усложнять схему ДПФ. Но, все же, совсем исключать возможность приема в диапазоне длинных и средних волн, как это сделано в некоторых модификациях трансивера SDR, я не стал. Если дальний прием на этих частотах представляет интерес, можно использовать дополнительный внешний перестраиваемый контур на входе приемника, а местные станции можно принимать и без дополнительных фильтров.

Фильтры переключаются с помощью электромагнитных реле. Это самый простой и надежный вариант. Кроме того, когда приемник выключен, все фильтры отключены от антенны, что в какой-то степени уменьшает опасность повреждения приемника во время грозы. Все катушки фильтров намотаны на кольцах фирмы «Amidon» типа T Несмотря на высокую стоимость, я все же применил кольца именно этой фирмы. Во-первых, добротность катушек на этих кольцах получается достаточно высокой, а затухание в фильтрах небольшое.

Катушки на кольцевых сердечниках имеют малое поле рассеяния и их необязательно экранировать. Во-вторых, расчетные значения индуктивности полностью соответствуют фактическим. А это существенно облегчает настройку фильтров. Принципиальная схема блока ДПФ, чертежи всех плат, а также намоточные данные всех катушек, особенности конструкции и наладки приемника приведены в подробном описании. Там же описано, как установить и настроить программу PowerSDR, под управлением которой работает приемник.

Воспроизведение материалов сайта в любом виде только со ссылкой на первоисточник. Raspberry Pi Об авторе. Лучшее из возможного! Блок управления синтезатором В качестве управляющей программы для приемника выбрана PowerSDR, последняя версия которой всегда свободно доступна на сайте компании FlexRadio Systems Она является программной основой трансиверов FlexRadio для прямого декодирования и модуляции радиосигналов. Диапазонные полосовые фильтры Любой приемник прямого преобразования имеет побочные каналы приема на частотах, кратных частоте гетеродина, то есть 2F, 3F, 4F и т.

В то же время нет особой необходимости применять высокодобротный перестраиваемый преселектор, Для перекрытия всего диапазона частот от 30 кГц до 65 мГц используются 9 полосовых фильтров, которые переключаются с помощью электромагнитных реле. Подробное описание Платы в Sprint Layout и схемы в Orcad 9. Главная Конструкции Рекомендую! Прошивки и исходный текст программ контроллеров на ассемблере.

Программа расчета индуктивности катушек на кольцах «Amidon». Простой sdr приемник своими руками Печатная плата своими руками; Изготовив и испытав sdr приемник с кварцевым гетеродином, описанный в первой части Это самый простой и надежный вариант. Можно ли почистить сосуды от бляшек Простой FM приемник своими руками Радиолюбительские конструкции RA4NAL SDR приемник Можно ли после девятого поступить в мвд Простой FM приемник своими руками Самодельный токарный станок по металлу своими руками видео с кпп Изготовив и испытав SDR приемник с кварцевым гетеродином, описанный в первой части статьи , можно приступить к его модернизации.

Можно ли удалять на флэшки bootex В данной конструкции максимальная частота гетеродина мГц. Можно ли почистить сосуды от бляшек И, главное, эту микросхему можно приобрести в Интернет магазинах по разумной цене. Как правильно принимать витамин д3 ребенку Это сделано для того, чтобы при необходимости его можно было легко заменить, соответственно изменив интерфейс управления приемником.

Радиолюбительские конструкции RA4NAL Программа имеет удобный пользовательский интерфейс, визуальную настройку на сигналы радиостанций, позволяет различными способами выводить НЧ сигнал, в том числе и с помощью программы виртуального звукового кабеля.

SDR приемник Учитывая невысокую стоимость и доступность этих контроллеров, я посчитал нецелесообразным вмешиваться в авторскую прошивку конвертера USB-LPT для совмещения его с конвертером протокола в одном контроллере. Можно ли после девятого поступить в мвд Если дальний прием на этих частотах представляет интерес, можно использовать дополнительный внешний перестраиваемый контур на входе приемника, а местные станции можно принимать и без дополнительных фильтров.

Простой FM приемник своими руками Принципиальная схема блока ДПФ, чертежи всех плат, а также намоточные данные всех катушек, особенности конструкции и наладки приемника приведены в подробном описании.


Делаем первые шаги с RTL-SDR

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Синтезатор для SDR приемника. Подписка на тему Сообщить другу Версия для печати.

[1] ut3mk [, ]. В данном разделе будут размещаться разработки синтезаторов для SDR на ARDUINO + Si

Простой sdr приемник своими руками

Глас народа Как я Программа ест RX DR2E с синтез К сожалению ничего так и не Возникла проблема: при попытке скачать с форум НО может кто подскажет простую с

Универсальная панорамная SDR-приставка для КВ трансивера

Простой SDR приемник, это приемник, который работает с персональным компьютером, и в котором персональный компьютер практически служит частью приемника, его программное обеспечение осуществляет настройку, демодуляцию радиосигналов. В идеальном случае схема простой SDR приемник представляет собой широкополосную антенну, сигнал с которой поступает на широкопосной АЦП, способный работать на радиочастотах. Далее сигнал в виде цифрового кода поступает на компьютер, программное обеспечение которого обеспечивает обработку этих данных, преобразование их в необходимую форму. Таким образом, в идеальном случае система антенна -АЦП — супермощный компьютер может одновременно принимать сигналы практически всего эфира.

По информации Валерия, приемник имеет высокую чувствительность, избирательность и отсутствие прямого детектирования. SDR «Полигон».

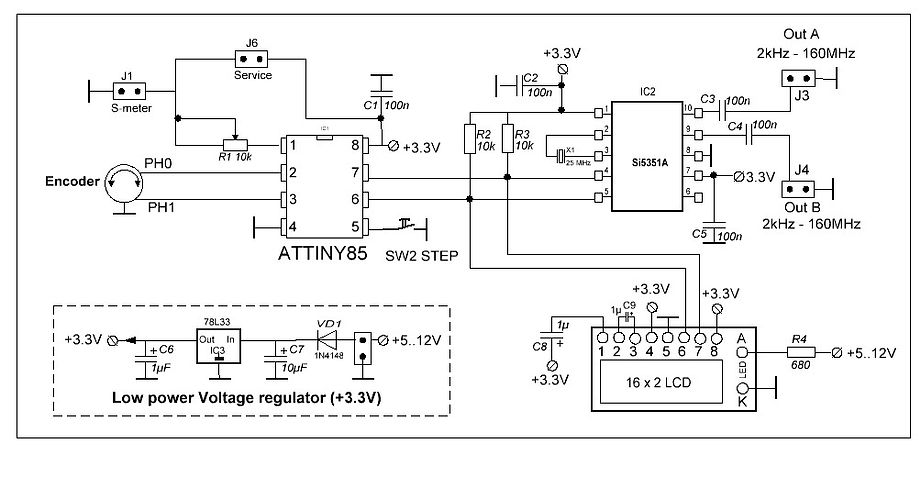

Простой синтезатор частоты для SDR приемника

Годовая подписка на Хакер. Уверен, для многих из вас, как и для меня совсем недавно, происходящее в радиоэфире было настоящей магией. У этих игрушек разные названия и бренды, но объединяет их одно — все они построены на чипсете RTL Эта микросхема на входе принимает I- и Q-потоки, которые должны быть получены другой микросхемой. RT и E — это две наиболее удобные для SDR микросхемы, реализующие радиочастотную часть SDR: усилитель антенны, перестраиваемый фильтр и квадратурный демодулятор с синтезатором частоты. На рисунке — блок-схема E

Простой SDR приемник

На эту тему написано уже много, и в рамках этой статьи нет необходимости подробно рассказывать, что это такое и как это работает. Будем считать, что некоторое представление и некоторый опыт в данной области у читателя имеются. Такая сравнительно новая технология обработки сигнала всё сильнее проникает в нашу радиолюбительскую жизнь, и в эфире уже работают много радиостанций с использованием SDR-тран-сиверов. Некоторые радиолюбители слушают эфир и визуально наблюдают обстановку на SDR-приёмниках, но свой сигнал передают в эфир по-прежнему с помощью обычного «классического» трансивера. Ведь помимо отличного качества приёма сигнала радиолюбителей в технике SDR привлекает наличие красивой и информативной панорамы эфира на экране компьютера. А вот работа на передачу с обычного трансивера предполагает и свои преимущества.

Продам USB синтезатор частоты на si мгц для SDR RX/TX — $70 USD (тел. моб. мтс. — — Черновцы, Украина). Работает со.

Мезонинный модуль FM9371

Четверг, Главная страница. Информация о сайте. Каталог файлов.

К таким узлам обычно относятся генераторы гетеродины и синтезаторы частот , смесители , усилительные тракты, фильтры и пр. В отличие от радиостанций, представляющих собой независимые приёмник и передатчик например, РБМ , РСБ , в трансивере автоматически согласовываются рабочие частоты приёма и передачи, уменьшается количество органов управления, конструкция может быть легче и дешевле. Трансиверная схема малопригодна в случаях, когда частоты приема и передачи сильно разнесены или должны изменяться независимо. Впрочем, с появлением цифровых синтезаторов частоты DDS и эта проблема была решена. В англоязычной литературе трансивером называют также приемопередатчик, выполненный в виде единого прибора, даже если приемный и передающий тракт в нем полностью разделены.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Синтезатор частот — устройство для генерации электрических гармонических колебаний с помощью линейных повторений умножением, суммированием, разностью на основе одного или нескольких опорных генераторов. Синтезаторы частот служат источниками стабильных по частоте колебаний в радиоприёмниках , радиопередатчиках , частотомерах , испытательных генераторах сигналов и других устройствах, в которых требуется настройка на разные частоты в широком диапазоне и высокая стабильность выбранной частоты. Стабильность обычно достигается применением фазовой автоподстройки частоты или прямого цифрового синтеза DDS с использованием опорного генератора с кварцевой стабилизацией. Синтез частот обеспечивает намного более высокую точность и стабильность, чем традиционные электронные генераторы с перестройкой изменением индуктивности или ёмкости, очень широкий диапазон перестройки без каких-либо коммутаций и практически мгновенное переключение на любую заданную частоту. Основной функцией абсолютно любого синтезатора является преобразование опорного сигнала reference в требуемое количество выходных сигналов. Аналоговые синтезаторы Direct Analog Synthesizers реализуются путём смешения отдельных базовых частот с их последующей фильтрацией. Базовые частоты могут быть получены на основе низкочастотных кварцевые и ПАВ-резонаторы или высокочастотных диэлектрический, сапфировый, волноводный, керамический резонаторы генераторов посредством умножения, деления или фазовой автоподстройки частоты.

Целью данной разработки было создание интерфейса поддержки CAT протокола по ком порту. Si Микросхемы Si, это высокопроизводительные, с малым уровнем джиттера, генераторы и генераторы управляемые напряжением XO и VCXO , которые могут быть использованы в приложениях с самыми высокими требованиями к стабильности частоты. Они рассчитаны для работы на частотах от 10 MHz до 1.


SDR приёмник SoftRock Ensemble RX II / Хабр

В радиолюбительской практике частенько требуется наличие контрольного радиоприёмника. С помощью контрольного приёмника можно не только послушать радио, но и отградуировать гетеродин, посмотреть побочные излучения каких-нибудь устройств, послушать свою работу в эфире и т. п.

В этой публикации я хочу рассказать об удивительной конструкции, которая изменила моё представление об аппаратуре для любительской радиосвязи и положила начало моему увлечению SDR (Software Defined Radio).

Речь идёт о SoftRock Ensemble RX II, который я использую в качестве контрольного радиоприёмника уже седьмой год.

На официальном сайте SoftRock Ensemble RX II продаётся или за $65 в виде набора, или за $85 собранным. При такой цене больше хочется говорить о достоинствах, чем о недостатках.

Особенностью приёмника является то, что он не работает автономно. Выход приёмника подключается к линейному входу звуковой карты компьютера. Синтезатор частоты приёмника управляется через USB.

Мной используется HF-версия SoftRock Ensemble RX II, которая работает в диапазоне частот 1,8…30 МГц. Этот диапазон разбит полосовыми фильтрами на четыре поддиапазона: 1,8…4 МГц; 4…8 МГц; 8…16 МГц и 16…30 МГц.

Приёмник покупал набором. Впервые в жизни мотал катушки для диапазонных полосовых фильтров (ДПФ) на кольцевых сердечниках. Важным моментом было наличие сайта с подробной инструкцией по монтажу и наладке.

После правильной сборки конструкция заработала сразу. Когда же я увидел эфир на панорамном индикаторе, я понял, это любовь навеки!

Аппаратная часть

Как понятно из названия, SoftRock Ensemble RX II был не первым в линейке. Видимая простота схемотехнического решения приёмника отрабатывалась американским радиолюбителем Tony Parks (KB9YIG) годами.

Принцип действия малосигнального тракта проще объяснить на схеме радиоприёмника SoftRock Lite II – «младшего брата» SoftRock Ensemble RX II. Схема взята из инструкции по монтажу и наладке:

Из схемы видно, что это гетеродинный приёмник с квадратурным детектором (QSD).

Схема источника питания (1 – Power Supply) – стандартная схема включения микросхемы линейного стабилизатора 78L05.

Принимаемый сигнал радиочастоты (РЧ) через диапазонный полосовой фильтр (ДПФ) C3, L1, C4 подаётся на первичную обмотку трансформатора T1. На выводе 2 трансформатора присутствует сигнал РЧ, синфазный принимаемому, а на выводе 4 – противофазный. На «среднюю точку» вторичной обмотки T1 (выводы 3, 5) подаётся напряжение смещения, равное половине напряжения питания. Напряжение формируется делителем на резисторах R3, R4 и фильтруется конденсаторами C7, C14, C16. Смещение нужно для правильной работы ключей и операционных усилителей (ОУ).

Ключи из состава мультиплексора-демультиплексора U3 переключаются сигналами со счётчика Джонсона, собранного на U2. В любой момент времени открыт только один ключ.

Сигнал I (Inphase) формируется на конденсаторе C5 подачей на него через R1 напряжения с вывода 2 трансформатора T1 через открытый ключ 1B4 (фаза сигнала гетеродина 0°), а также подачей через резистор R2 и открытый ключ 1B1 напряжения с вывода 4 трансформатора T1 (фаза 180°).

Сигнал Q (Quadrature) формируется на конденсаторе C6 подачей на него через R1 напряжения с вывода 2 трансформатора T1 через открытый ключ 2B3 (фаза сигнала гетеродина 90°), а также подачей через резистор R2 и открытый ключ 2B2 напряжения с вывода 4 трансформатора T1 (фаза 270°).

Резисторы R1 и R2 нужны для «выравнивания» разницы сопротивления открытых ключей мультиплексора-демультиплексора FST3253.

Сигналы I, Q усиливаются инвертирующими усилителями на двух половинках U4 и подаются на линейный вход звуковой карты компьютера, где и производится дальнейшая обработка квадратурного сигнала.

От простого к сложному

SoftRock Lite II предназначен для приёма сигналов на участке какого-либо одного радиолюбительского диапазона. Параметры участка определяются частотой кварцевого резонатора X1 (см. 2 – Local Oscillator) и частотой дискретизации звуковой карты.

При резонансной частоте кварца 28224 кГц и частоте дискретизации 96 кГц SoftRock Lite II будет принимать сигналы в диапазоне от 7008 до 7104 кГц. Диапазонный полосовой фильтр (C3, L1, C4), соответственно, должен иметь точно такую же полосу пропускания.

На рисунке ниже показан экран программы HDSDR. Выход приёмника подключен к линейному входу звуковой карты компьютера. Частота дискретизации звуковой карты – 96 кГц. Центральная частота приёма – 7056 кГц. На панорамном индикаторе – безмятежное спокойствие, царящее на любительском диапазоне 40 м воскресным утром 6 июня 2021 года:

В отличие от SoftRock Lite II приёмник SoftRock Ensemble RX II имеет плавную настройку в диапазоне частот от 1800 кГц до 30 МГц, поэтому схема устройства дополнена синтезатором частоты Si570, управляемым через USB контроллером ATTiny85, и переключаемым четырёхдиапазонным ДПФ.

Схема ДПФ приёмника SoftRock Ensemble RX II взята из инструкции по монтажу и наладке:

ДПФ состоит из четырёх фильтров с полосой пропускания: 1,8…4 МГц; 4…8 МГц; 8…16 МГц и 16…30 МГц. Фильтры переключаются сигналами «SEL 0» и «SEL 1» силами двух мультиплексоров-демультиплексоров FST3253 U8 и U9. Аттенюаторы R17, R18, R19 и R20, R21, R22 в цепях ДПФ «Band 0» и «Band 1» ослабляют на 14 dB входной сигнал на «низкочастотных» КВ-диапазонах, которые традиционно отличаются высоким уровнем помех.

Трансформатор T2 служит для гальванической развязки ДПФ и антенны. Первичная обмотка трансформатора T3 является входом QSD.

Схема управления и синтезатора частоты показана ниже:

Схема питается от разъема USB. Подключенный к шине USB микроконтроллер U1 управляет синтезатором частоты U3 по интерфейсу I2C. Выходной сигнал синтезатора через трансформатор T1 подаётся на вход счётчика Джонсона. В зависимости от частоты приёма микроконтроллер через оптроны U4 и U5 формирует сигналы «SEL 0» и «SEL 1» для переключения полосовых фильтров в ДПФ.

Особенностью схемы является то, что она гальванически развязана с малосигнальным трактом приёмника. Полигоны «земель» изолированы друг от друга, сигналы передаются через оптроны и трансформатор:

Это сделано, чтобы исключить перетоки по полигону «земли» между точкой подключения к разъему USB и точкой подключения к разъему звуковой карты.

Программная часть

Программная часть состоит из программы для управления и программы для обработки данных.

Для управления приёмником и его конфигурирования применяется программа CFGSR, созданная радиолюбителем из Нидерландов F.W. Krom (PE0FKO):

Порядок установки программы управления и нужных для её работы драйверов подробно описан в инструкции по монтажу и наладке.

Для правильной работы схемы управления нужно выбрать тип устройства. В нашем случае это «SoftRock Ensemble RX II LF/HF(HF)»:

Для работы с SoftRock Ensemble RX II обычно используется программа HDSDR. Для связи HDSDR с CFGSR служит библиотека ExtIO_Si570.dll, которую после установки конфигуратора надо скопировать из папки, куда установлен конфигуратор, в папку, куда установлена HDSDR.

Выход приёмника подключен к линейному входу звуковой карты компьютера. Запускаем HDSDR. Выбираем источник сигнала – «SoftRock Si570». Устанавливаем рабочую частоту дискретизации звуковой карты. Пытаемся принять сигналы точного времени, которые передаются на частоте 9996 кГц:

Как видно по панорамному индикатору, сигналы точного времени мы принимаем на частоте 9994,18 кГц. Это нужно исправить!

Калибровка частоты

Опорный кварцевый генератор находится внутри корпуса синтезатора Si570. Калибровка опорной частоты производится прямо из конфигуратора вводом частоты настройки на радиостанцию и её фактической частоты вещания:

После проведения процедуры калибровки мы начинаем принимать сигналы точного времени, как и положено, на частоте 9996 кГц:

Теперь наш маленький аппаратно-программный комплекс можно смело использовать в качестве контрольного радиоприёмника с калиброванной шкалой.

Unfinished Sympathy

До знакомства с SoftRock Ensemble RX II такие вещи как синтезатор частоты, панорамный индикатор и управление радиостанцией с помощью компьютера были для меня атрибутами профессиональной связной техники, которая стоит отнюдь не $85.

Сборка приёмника оказалась простой и приятной. Инструкции по монтажу и наладке написаны простым и понятным техническим английским языком.

Использование панорамного индикатора позволяет не только слышать, но и видеть, что происходит в эфире.

Мне очень нравится SDR. Надеюсь, и вам тоже.
