Лабораторный блок питания с регулировкой тока и напряжения
Лабораторный блок питания может пригодится практически каждому радиолюбителю для отладки и работы с электроникой. В данной статье мы рассмотрим сборку лабораторного блока питания, схема которого довольно известна в сети интернет. Схема является довольно популярной, была собрана множеством радиолюбителей по всему миру. В виду её популярности, в Китае так же наладили производство кит-набора, с помощью которого можно спаять схему, немного сэкономив на времени при изготовлении печатной платы, и поиске компонентов. Я решил заказать этот набор, и посмотреть что из этого получится. В блоке питания имеется регулировка как по току, так и напряжению. Данный пост будет содержать минимум теории, и больше фото для показа что в итоге получилось.
Принципиальная схема блока питания:
Схема найдена в интернете, некоторые компоненты на схеме выше заменены советскими аналогами, в целом схема идентична.
Сам набор с компонентами добрался в таком виде:
Перед началом сборки выяснилось что некоторые компоненты пришли ни тех номиналов.
Что касается подобного рода посылок, то это довольно распространённая практика. Поэтому рекомендуется всегда проверять элементы перед сборкой. В моём случае шунтирующий резистор (R7) оказался 47 Ом, а должен быть 0.47 Ом. Кроме того операционники оказались с дефектом, и после сборки не регулировалось напряжение и ток. Всё исправилось заменой этих компонентов. Читал в интернете, у некоторых схема начинает работать сразу после сборки. У некоторых приходят с дефектами или неправильными номиналами элементов. Очевидно, мне попалось и то и другое, в общем с ситуацией разобрался, и плата собрана и работает.
На схеме так же имеется стабилизатор напряжения 7824, я решил заменить его на 7812, который будет выдавать 12 В для запитки куллера + индикатора напряжения и тока.
В качестве трансформатора временно решил использовать от старого бесперебойника. Плата вывозит нагрузку на 3А, однако легко дорабатывается некоторой заменой компонентов. После этого при необходимости можно повысить выдаваемый ток блоком питания.
Протестировав схему, стало понятно, что радиатор на выходном транзисторе маловат в своих габаритах, и не справляется с рассеиванием тепла. После чего решил прикрутить транзистор на радиатор от старого 478-го процессора. Как положено, с использованием термопасты для лучшей проводимости, т.к. узел весьма показался мне уязвимым в вопросе перегрева.
Решил повесить нагрузку в пару ампер на блок питания, посмотреть как быстро будет греться радиатор на транзиcторе. Минуты две при такой нагрузке радиатор спокойно рассеивает температуру после чего уже требуется принудительное охлаждение. Решил немного доработать охлаждение радиатора, и вместо того, чтобы вентилятор жужал постоянно, сделал схему, которая будет включать его при пиковых нагрузках. В сети интернет есть схема, которая реализована за счёт необычной способности транзистора КТ315 менять свои свойства при смене температуры.
Схема регулятора оборотов вентилятора охлаждения:
Собрал эту схему довольно быстро, она так же популярна в сети интернет.
Особенность этой схемы в том, что в качестве датчика выступает транзистор КТ315. Этот транзистор к счастью оказался под рукой. Что касается VT2 то я решил заменить его современным аналогом, т.к. в магазинах всё реже можно найти детали старой базы.
Самое время делать корпус для блока питания и собирать это всё дело в кучу. Т.к. под рукой оказался корпус от бесперебойника компьютера, решил попробовать затолкать в него все компоненты, а так же сделать более правильную «морду», с регуляторами индикаторами и тумблером.
Переменные резисторы решил заказать другие, т.к. регулировка с многооборотистым резистором гораздо плавнее. В ходе испытаний выяснилось что индикатор напряжения имеет погрешность 0,01В, а вот что касается тока, то там наблюдается нелинейность в измерении. Исправляется пайкой одной перемычки на плате (в сети много об этом есть постов). Крепёж под «бананы», а так же тумблер включения питания.
Вот такая тушка под корпус лабораторника, переднюю и заднюю панель я открутил, так как она не пригодится, и панели у прибора будут другие.
В качестве материала для панели решил взять гетинакс, толщиной 5 мм. Причина такого выбора в том что его легко обрабатывать, диэлектрик, да и оказался под рукой.
Отверстия сверлились свёрлами и отрезными дисками для бор машины. Процесс изготовления корпуса — творческий, а поэтому в моём случае затянуться на больше чем ожидалось).
Элементы на панели вырезанные из листа гетинакса не стыковались с отверстиями которые были на железном корпусе. Таким образом чтобы разместить элементы потребовалось так же немного подрезать сам металлический корпус.
Урезая корпус под нужды элементов управления, это его значительно ослабляет в плане жесткости. Я же стремился сделать его более надёжным и качественным. В итоге простая переделка перешла в фазу «глубокой» переделки, в ходе чего была срезана задняя панель полностью, и добавлены рёбра жесткости.
Для примерки первый крепёж был сделан что называется на «шару» для того чтобы немного прикинуть размещение элементов.
В ходе чего было выяснено, что так же потребуется сделать дополнительную планку по центру, чтобы прикрутить к ней два радиатора, и пару схем.
Article2
Сделал всё как задумал, хоть и можно было проще затолкать как получиться, но хотелось сделать как виделось правильным. Оставил запас места под трансформатор большего размера. Сам трансформатор разместил по центру, для более правильной развесовки прибора, а так же рассеивания тепла. Радиатор разместил ближе к задней стенке где находится вентилятор кулера. Сама плата блока питания так же находится ближе к кулеру. Плата управления ближе к передней панели, и в таком положении, чтобы место в центральной части где находится трансформатор оставалась в запасе.
Немного творческого беспорядка, на пару дней, в итоге подогнал все элементы по местам, и спаял узлы в последствии. Радиатор изолировал от корпуса, в итоге были сделаны специальные посадочные площадки из гетинакса которые одной стороной крепились к корпусу другой к радиатору.
Получился некий пазл, которой держал всё это дело прочно на своих местах.
После первой сборки и спайки самоё время проверить работоспособность прибора. После сборки прибор включился но регулировалось напряжение и ток. В итоге выяснилось, что многооборотистые резисторы были припаяны немного неправильно, и это дело быстро исправилось. В целом, всё практически готово. Датчик регулятора скорости вращения вентилятора (транзистор КТ315) так же был прикручен около выходного транзистора блока питания, который размещался на радиаторе. Таким образом он быстрее реагирует на смену температуры выходного транзистора не дожидаясь нагрева всего радиатора.
Регуляторы на переменные резисторы мне показались довольно габаритными для этой панели, поэтому ставить их пока не стал, и заказал другие специальные для данного типа резисторов.
Вот такой получился танк. На задней панели сделаны отверстия под для вентилятора, предохранитель, а так же гнездо питания на 220 В. Центральный контакт гнезда как и положено заземлил на корпус блока питания.
Хотя в наших розетках и нету третей точки — заземления, но пускай будет хотя бы в приборе, на будущее.
Проводка в блоке так же была связана, чтобы не было механического воздействия на места припоя при эксплуатации прибора.
В дальнейшем прибор так же планируется дорабатываться и в плане мощности, и возможно немного по внешнему виду. А пока результат он выглядит таким вот образом.
Сама плата с базовыми элементами способна выдавать от 0 до 30 Вольт, с током от 0 до 3 Ампер. Осциллограммы к сожалению показать не могу, т.к. нет осциллографа под рукой. Конечно это не много, ну и не мало тоже. По этой причине в дальнейшем планируется доработка в сторону увеличения мощности, путем замены элементной базы, от трансформатора до транзисторов. Разумеется насколько это позволят сами дорожки платы.
Теги:
- ЛБП
|
Предлагаемый лабораторный источник питания позволяет плавно регулировать выходное напряжение, снабжен триггерной защитой от замыкания выхода и превышения током нагрузки установленного значения. Схема описываемого блока питания приведена на рис. 1. Устройство состоит из двух функциональных частей: собственно стабилизатора напряжения и узла защиты [1]. Стабилизированный источник питания состоит из понижающего трансформатора Т1, мощного выпрямительного моста VD1, сглаживающего конденсатора С1 и стабилизатора постоянного напряжения на микросхеме DA1. Выходное напряжение регулируют переменным резистором R6, а его значение определяют по показаниям микроамперметра РА1, шкала которого проградуирована в вольтах. Использованная микросхема интересна тем, что допускает работу при малом напряжении вход-выход — около 1 В (low drop). Узел защиты выполнен на транзисторе VT1 и тринисторе VS1. Блок питания смонтирован на двух печатных платах из одностороннего фольгированного стеклотекстолита. На одной плате собран стабилизированный источник (рис. Диодный мост — импортный, но возможно применение выпрямительного блока отечественного производства или моста из отдельных диодов. Важно лишь, чтобы их допустимый прямой ток был не менее 3 А. Переменный резистор R6 — ПП3-40. Микросхема DA1 установлена на задней стенке корпуса, которая выполняет функцию теплоотвода. Она изготовлена из алюминиевого листа толщиной 2,5…3 мм и площадью примерно 180 см2. Все устройство размещено в пластмассовом корпусе размерами 150x110x70 мм. На верхней крышке, со стороны задней стенки радиатора, просверлены 80 отверстий диаметром 3,5 мм. На задней стенке расположены гнезда для предохранителей FU1, FU2 и резиновая втулка ввода сетевого провода. К ней же изнутри прикреплен винтом М3 стабилизатор DA1. Для улучшения условий отвода тепла заднюю стенку лучше покрасить черной нитроэмалью. На лицевой панели располагают микроамперметр РА1, выключатель SA1, резистор R6, светодиод HL1, выходные клеммы и кнопки SB1, SB2. Налаживание источника питания начинают с проверки правильности монтажа. Далее движок переменного резистора устанавливают в нижнее по схеме положение, включают устройство в сеть и измеряют напряжение на конденсаторе С1. Оно должно составлять около 20 В. По образцовому вольтметру градуируют шкалу микроамперметра РА1 подборкой резистора R7. Не рекомендуется долговременно использовать режим работы блока питания, когда рассеиваемая стабилизатором мощность превышает 25 Вт (т. От редакции. В цепь базы транзистора VT1 целесообразно включить ограничительный резистор сопротивлением 100 Ом. Литература 3. Бирюков С. Лабораторный блок питания 0…20 В. — Радио, 1998, #5, с. 55, 56. Радио №2, 1999 |
От описанных ранее конструкций блок питания отличается простотой и надежностью. Лабораторный источник питания обеспечивает стабилизированное напряжение на выходе с возможностью регулировки в пределах 1,25…14 В при токе нагрузки до 2 А. Если выходной ток превысит это значение — сработает защита, отключающая нагрузку.
Резистор R1, включенный в цепь нагрузки, является датчиком, по падению напряжения на котором транзистор «следит» за выходным током. Если по какой-либо причине значение тока нагрузки превысит 2 А, падение напряжения на резисторе R1 оказывается достаточным для открывания транзистора. Возникающий импульс тока через диод VD2 открывает тринистор. В результате сработает реле К1 и своими контактами разомкнет цепь питания нагрузки; одновременно включится светодиод HL1, сигнализируя об аварийном режиме. Для того чтобы снова подключить нагрузку, необходимо кратковременно нажать на кнопку SB2. Напряжение на тринисторе уменьшится до нуля, и он закроется. Если в процессе налаживания питаемого устройства возникнет необходимость отключить его, следует нажать на кнопку SB1: тринистор откроется, и нагрузка отключится.
2), на другой — узел защиты (рис. 3), который при желании можно исключить. Платы рассчитаны на установку резисторов МЛТ-0,125, С1-4-0,125. Оксидный конденсатор С1 — К50-46 или импортный. Конденсаторы С2, С3 желательно применить танталовые — например, К52-1Б или подобные. Они заменимы оксидными алюминиевыми конденсаторами (К50-6, К50-16 и т. д.), при этом их емкость следует увеличить в несколько раз. Конденсатор С3 может быть составлен из двух, включенных параллельно, емкостью 50 и 100 мкФ. На плате стабилизированного источника предусмотрены соответствующие отверстия.
Микроамперметр РА1 применен малогабаритный; его шкала проградуирована с точностью 1 В. Можно использовать микроамперметр М4248 с пределом измерения 100 мкА. В этом случае сопротивление резистора R7 следует увеличить до 200 кОм. Интегральный стабилизатор SD1084 заменим микросхемой SD1083, у которой максимальный выходной ток равен 7,5 А. Реле К1 также импортное; возможно применение подходящего реле с рабочим напряжением 9…15 В. При необходимости последовательно с обмоткой включают резистор (R8). Его подбирают, исходя из тока срабатывания, значение которого должно быть около 40 мА. Можно применить реле РЭС-10 с паспортами РС4.529.031-04, РС4.529.031-19 и им подобные [2].
Номинальная мощность трансформатора Т1 — 30 Вт; напряжение на его вторичной обмотке — 15 В. Для уменьшения размеров можно применить трансформатор с тороидальным магнитопроводом. Кнопки SB1, SB2 — любые малогабаритные. Выключатель SA1 — ПТ17-1, ТВ2-1 и другие, еще лучше применить появившиеся на рынке импортные сетевые выключатели со встроенной лампой, которая индицирует режим включения.
е. при наименьшем входном напряжении 1,25…5 В и близком к максимальному токе нагрузки 1,5…2 А). Подобный источник можно собрать на отечественной микросхеме КР142ЕН22 (полный аналог) или на КР142ЕН12А [3], но в последнем случае максимальный ток нагрузки не превышает 1,5 А, а минимальное напряжение вход-выход этой микросхемы — 2…2,5 В.
Переменный двойной лабораторный источник питания
Переменный двойной лабораторный источник питания| Эллиот Саунд Продактс | Проект 44 |
© Январь 2000 г.
, Род Эллиотт (ESP)
| Обратите внимание: для этого проекта доступны печатные платы (с использованием последней версии P05). Нажмите на картинку для более подробной информации. |
Введение
Только что соорудив свой новый шедевр, обычно с большим трепетом прикладывают силу. Есть несколько вещей, столь же обескураживающих, как видеть, как ваше творение «сгорает в дыму» только из-за простой ошибки в проводке.
Самый простой способ избежать этого — иметь блок питания, который позволяет регулировать напряжение, чтобы вы могли видеть, что все работает как надо, до подключения основного питания. Показанный лабораторный блок питания ограничивает ток на уровне около 800 мА (это значение немного варьируется из-за регуляторов) и может обеспечивать питание от ± 1,2 В до примерно ± 25 В.
Использование двойного потенциометра позволяет одновременно настроить оба источника на одинаковое напряжение (достаточно близкое — для большинства цепей редко требуется абсолютно точное напряжение), и вы можете добавить измерение напряжения и тока, если хотите.
| Этот проект требует знания электропроводки. Если вы не знакомы (или обоснованно боитесь) бытовой электросети — НЕ ПЫТАЙТЕСЬ СТРОИТЬ. |
Описание
Блок питания выполнен на микросхемах регулируемых 3-выводных регуляторов LM317 и LM337. Хотя он не является мощным, он вполне подходит для тестирования всех предусилителей, многих других проектов и даже большинства усилителей мощности, если к нему не подключен динамик.
На рис. 1 показана полная принципиальная схема, и она довольно проста. Есть только несколько вещей, с которыми вам нужно быть осторожным (помимо проводки), и это …
- Убедитесь, что регуляторы правильно установлены (и изолированы) от прочного радиатора.
Микросхемы отключатся при перегреве, но это
укоротить им жизнь — и это крайне неудобно. - Все провода вокруг регуляторов должны быть короткими. В частности, интегральные схемы должны находиться на расстоянии не более 100 мм (4 дюйма) от крышек фильтров (длина проводки). это и они будут колебаться. Конденсаторы емкостью 10 мкФ можно установить рядом с входами регулятора, если нельзя избежать больших расстояний.
- Убедитесь, что конденсаторы емкостью 10 мкФ (C3 и C4) установлены на клеммах регулятора. Горшки могут находиться на любом удобном расстоянии.
- Убедитесь, что полярность диодов правильная (все диоды 1N4004 или аналогичные). Они защищают микросхемы регулятора от обратной полярности и больших внешние конденсаторы, и их нельзя опускать.
- D5 и D6 помогают защитить от внешней обратной полярности и предотвратить возможные проблемы с запуском микросхем регулятора.
- Хотя на схемах указана вторичная обмотка трансформатора 25-0-25В, это обеспечивает нерегулируемое напряжение около ±35В, которое приближается к верхнему пределу. предел для регулятора ICs. Безопаснее использовать трансформатор с выходом 20-0-20В (или 18-0-18В, если не можете найти блок на 20В). Это ограничит максимальный
выходное напряжение чуть более ±20В.
Микросхемы отключатся при перегреве, но это
укоротить им жизнь — и это крайне неудобно.
предел для регулятора ICs. Безопаснее использовать трансформатор с выходом 20-0-20В (или 18-0-18В, если не можете найти блок на 20В). Это ограничит максимальный
выходное напряжение чуть более ±20В.ПРИМЕЧАНИЕ: Поиск показал, что микросхемы SGS Thompson (ST) могут отличаться от микросхем National Semiconductor, поэтому рекомендуется соблюдать осторожность. Микросхема не будет повреждена, если контакты 2 и 3 поменять местами (из-за диода), но регулятор не будет работать. Распиновка выше взята из таблицы данных National Semiconductor. Если вы используете печатную плату P05 для этого проекта, вы должны убедиться, что ваши регуляторы используют стандартную распиновку National Semiconductor.
Рис. 1. Полная схема блока питания
Трансформатор не обязательно должен быть особенно большим — обычно должно быть достаточно блока на 60 ВА, хотя более мощный трансформатор не причинит вреда. Точно так же конденсаторы на 4700 мкФ будут достаточно большими для предполагаемой цели, но их можно увеличить, если вам от этого станет лучше.
Если вы используете плату P05, она использует 2 конденсатора по 2200 мкФ, установленные на печатной плате. Все, что больше, будет за бортом, так как они не поместятся в разрешенном пространстве. Однако более 10 000 мкФ не дадут никакого преимущества. Мостовой выпрямитель должен быть рассчитан примерно на 5А для непрерывной работы.
Два конденсатора с маркировкой «Cb» представляют собой «монолитные» керамические байпасные конденсаторы 100 нФ/50 В для интегральных схем регулятора. Они понадобятся, если только регуляторы не будут расположены очень близко к крышкам фильтров (C1 и C2). Точно так же важно, чтобы C5 и C6 были как можно ближе к выходам регулятора. То же самое относится к C3 и C4, которые должны располагаться рядом с регулировочными штифтами регулятора. Вы также можете добавить заглушки на выходы регулятора — если вы используете печатную плату P05, они уже предусмотрены.
Двойной потенциометр 2k (точка указывает на положение по часовой стрелке) должен быть только стандартного качества, но ДОЛЖЕН быть линейным — не используйте бревенчатый потенциометр.
Идеальным является устройство с двойной проволочной обмоткой, если вы можете его достать, так как оно будет более надежным и будет иметь лучшее отслеживание. Стандартный угольный горшок на самом деле работает при максимальном напряжении чуть выше номинала, но вряд ли это вызовет проблемы.
Убедитесь, что все сетевые соединения защищены термоусадочными трубками для предотвращения случайного контакта. Все шасси блока питания должно быть заземлено, и убедитесь, что все провода питания и заземления соответствуют нормам, действующим в вашей стране. Я рекомендую, чтобы выходной терминал GND был , а не , подключен к заземлению сети. Выход лабораторных источников питания всегда должен быть плавающим.
Выходные соединители должны быть комбинированными типами зажимных штифтов и банановых гнезд, при желании можно использовать дополнительные соединители. Убедитесь, что какие-либо используемые разъемы не могут быть закорочены при вставленной вилке — хотя микросхемы имеют защиту, лучше не полагаться на нее.
При использовании всегда проверяйте, чтобы напряжение было установлено на минимум, прежде чем подключать тестовую цепь. Медленно увеличивайте напряжение, следите за аномальным током и нащупывайте все, что может перегреваться.
Рис. 2. Полная схема блока питания, версия 2
Не можете найти 2к горшков? Кажется, что 2к потов может быть очень трудно получить, а 2,5к потов было бы подходящей альтернативой. Их можно получить как одиночную банду, но двойная банда может представлять собой настоящую проблему. На рис. 2 показано, как можно использовать потенциометры с более высокими значениями, добавив транзистор и резистор. Их можно подключить непосредственно к клеммам потенциометра, и, хотя показаны типы BC5x9, можно использовать любые маломощные транзисторы NPN и PNP. При использовании этой схемы банк может составлять до 50 000 без каких-либо побочных эффектов. Один небольшой недостаток заключается в том, что минимальное напряжение немного выше (на 0,65 — 0,7 В), но обычно это не проблема.
Счетчики
Добавление измерителей напряжения и тока полезно, но стоит довольно дорого, около 20 австралийских долларов каждый (и поиск измерителей тока на 1 А может доставлять неудобства). Если вы хотите добавить счетчики, на рис. 2 показано, как их следует подключать. Показан только один вольтметр, и необходимо будет проверить внутреннее сопротивление, чтобы определить значение калибровочного резистора. Хотя этот измеритель подключен между +ve и -ve источниками питания, он откалиброван для отображения среднего значения только одного напряжения питания (поскольку это отслеживающий источник питания, они будут очень похожи по напряжению).
Рис. 3. Добавление счетчиков
Я предлагаю использовать подстроечный резистор, чтобы можно было откалибровать вольтметр (при условии, что можно получить метр на 30 В), поскольку маловероятно, что будет доступно нужное сопротивление. На Рисунке 2 предполагается, что сопротивление счетчика составляет около 30 кОм.
Если у вас оно существенно отличается, вам нужно будет скорректировать значения. Пара амперметров настоятельно рекомендуется. С их помощью вы можете сразу увидеть, растет ли ток быстрее, чем должен, что означает наличие неисправности в тестируемой цепи. Регулируемый источник питания без измерения тока не помогает!
Если вам нужно использовать измеритель на 1 мА, то необходимо будет перерисовать шкалу и рассчитать последовательный резистор.
Для всех расчетов я буду использовать счетчик с отклонением полной шкалы (FSD) 1 мА и сопротивлением катушки 58 Ом. Это типичный пример из каталога австралийского поставщика электроники. На рис. 3 показан способ соединения последовательного сопротивления для получения вольтметра и параллельного сопротивления для создания амперметра.
Вольтметр
Рассчитать значение последовательного сопротивления несложно. Мы хотим, чтобы показания полной шкалы составляли 30 В, но, поскольку измеритель подключен к обоим источникам питания, фактическое напряжение будет вдвое больше, или 60 В.
Подробнее о расчетах и настройке счетчика см. в статье Измерители, умножители и шунты .
R = (V / I) — R mtr , где R — последовательное сопротивление, I — ток FSD для счетчика, а R mtr — сопротивление счетчика.
R = (60 / 0,001) — 58
R = 60k (58 Ом можно не принимать во внимание как незначительные
На рис. 3 показано последовательное соединение вольтметра с использованием подстроечного потенциометра для калибровки.
Амперметр
Если вы не можете приобрести амперметр на 1 А, вам нужно будет использовать амперметр на 1 мА (или другое значение) и сделать шунт, чтобы он измерял более высокий ток. Шунтирующий резистор обычно имеет очень низкое сопротивление и должен быть рассчитан не менее чем на 1 ампер. Для расчета номинала шунтирующего резистора потребуется сделать следующее…
- Измерьте (или получите из спецификаций) сопротивление движению счетчика
- Обратите внимание на ток FSD для счетчика (например, 1 мА)
- Рассчитайте напряжение, необходимое на измерителе, чтобы получить FSD . ..
- В = R * I ( R — сопротивление измерителя, I — ток FSD) … например,
В = 58 * 0,001 = 0,058 В
- В = R * I ( R — сопротивление измерителя, I — ток FSD) … например,
- Теперь вы можете рассчитать сопротивление, необходимое для достижения требуемого значения FSD в 1 А…
- R = V / I поэтому в том же примере …
R = 0,0058 / 1 = 0,058 Ом
- R = V / I поэтому в том же примере …
..Здесь имеется небольшая погрешность, поскольку счетчик подключен параллельно шунту, но для этого тока погрешность незначительна (0,1%). На рис. 3б показано обычное подключение шунта, а на рис. 3с показан способ, которым можно схитрить, используя фиксированный резистор и подстроечный резистор для калибровки. Как показано, это приведет к падению напряжения на 0,1 В при 1 А, что вряд ли вызовет проблемы. В качестве шунтирующего резистора следует использовать проволочный резистор мощностью 5 Вт.
Рис. 4. Последовательные и шунтирующие резисторы
Поскольку сопротивление шунта очень низкое, его будет трудно изготовить, а еще труднее измерить.
Обычно проще использовать постоянный резистор (например, 0,1 Ом) с подстроечным потенциометром для настройки измерителя. Это можно откалибровать после того, как источник питания будет подключен — последовательно подключите резистор 10 Ом 10 Вт между +ve и -ve источниками питания с мультиметром (настроенным на диапазон ампер). Отрегулируйте напряжение до тех пор, пока мультиметр не покажет 0,5 А, затем отрегулируйте оба триммера так, чтобы два мультиметра показывали точно 1/2 шкалы.
| Все измерители постоянного тока поляризованы, поэтому клемма с пометкой + должна подключаться к положительной стороне источника питания, как показано на рис. 3. Хотя обратная полярность не повредит измерители, показания не будут такими полезными, как должны быть. (т.е. стрелка будет упираться в упор, пытаясь показать отрицательное напряжение) |
Теперь ваш блок питания готов к серьезному использованию. Максимальный ток от 800 мА до 1,5 А (в зависимости от ИС регулятора) будет достаточным для тестирования любого усилителя класса AB до +/-25 В (большинство из них будут нормально работать при этом напряжении).
Обратите внимание, что он не подходит для усилителя класса А, так как они потребляют гораздо больше тока, чем рассчитано это питание. Все предусилители могут быть протестированы, но убедитесь, что вы не превышаете рекомендуемое напряжение питания — обычно оно составляет +/-15 В для операционных усилителей.
Основной индекс Указатель проектов
Уведомление об авторских правах. Эта статья, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и © 1999-2005. Воспроизведение или повторная публикация любыми средствами, электронными, механическими или электромеханическими, строго запрещены законами о международном авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки при создании проекта. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта. |
Страница создана и охраняется авторским правом (c) 02 января 2000 г./ Обновлено 13 мая 2001 г./ 20 февраля 2005 г. — теперь доступна печатная плата./ 01 июня 2005 г. — Добавлена версия на рис. 2./ 01 апреля 2010 г. — добавлены D5 и D6 для внешней защиты от обратной полярности.

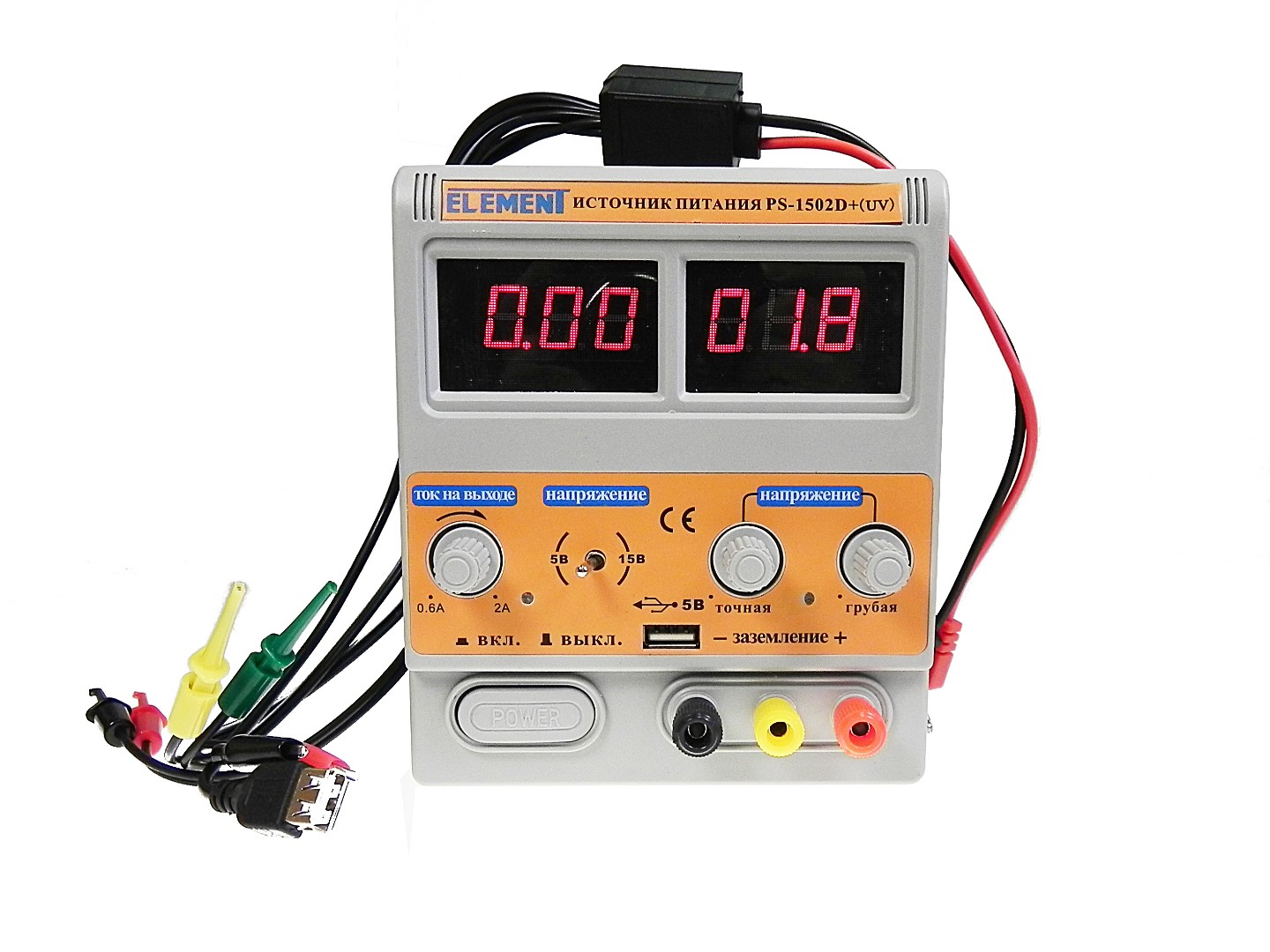

Лабораторный блок питания
Лабораторный блок питанияНазад к блокам питания
Настольные блоки питания 19″
Настольные блоки питания
- Услуги
- Руководства и учебные пособия
- Тесты и обзоры продуктов
Дополнительные услуги
Этот текст переведен автоматически.
Полезная информация о лабораторных источниках питания и лабораторных источниках питания
Лабораторный блок питания или лабораторный блок питания позволяет плавно регулировать выходное напряжение, поэтому устройства можно гибко использовать в областях разработки, обслуживания и исследований.
интересовало ли вас, чем отличается блок питания от блока питания и на что стоит обратить внимание при покупке, вы узнаете в нашем гайде.
Различие между лабораторными блоками питания и лабораторными блоками питания
В чем особенность лабораторного блока питания?
Отличия трансформаторных блоков питания от импульсных блоков питания
На что обратить внимание при покупке лабораторных блоков питания и лабораторных блоков питания?
Наш практический совет: следите за отходящим теплом трансформаторных источников питания!
Часто задаваемые вопросы – Часто задаваемые вопросы о лабораторных источниках питания и лабораторных источниках питания
Компьютеры и офис Мультимедиа Автомобильные, хобби и бытовые инструменты и мастерские Строительные технологии и умная жизньРазъемы и кабельные измерения и блоки питания Комплекты для обучения и развитияПассивные компоненты Электромеханическая автоматика и пневматика
Различие между лабораторными блоками питания и лабораторными блоками питания
Основная задача обычного блока питания и лабораторного блока питания идентична:
Они питают подключенное электрическое устройство.
Термин «блок питания» или «блок питания» часто относится к блоку питания или блоку питания компьютера. Такой блок питания обычно обеспечивает именно то напряжение, которое требуется для работы электрического устройства, например ноутбука. С другой стороны, ток и напряжение можно регулировать с помощью лабораторного источника питания. Таким образом, устройство можно настроить индивидуально для различных задач. Большинство лабораторных источников питания имеют встроенный ЖК-дисплей, который показывает пользователю текущее выбранное напряжение и ток.
Термины «лабораторный источник питания» и «лабораторный источник питания» часто используются взаимозаменяемо. Обычно это относится к блоку питания, в котором напряжение может регулироваться плавно. В нашем интернет-магазине вы найдете 19-дюймовые лабораторные блоки питания для установки в соответствующую стойку или приборный шкаф, а также настольные устройства.
В чем особенность лабораторного блока питания?
Помимо возможности плавной установки тока и напряжения, регулируемые лабораторные блоки питания имеют и другие особенности: Лабораторный блок питания может иметь несколько выходов, в зависимости от соответствующей модели.
Они всегда защищены от короткого замыкания, переполюсовки и перегрузки, по крайней мере, для фирменных устройств. Остаточная пульсация, характер импульса и шум выходного напряжения обычно указываются для лабораторного источника питания. Такой блок питания также имеет регулируемое ограничение тока. Некоторыми регулируемыми источниками питания также можно точно управлять через компьютер благодаря соответствующим интерфейсам.
Различия между трансформаторными и импульсными источниками питания
Конструкция лабораторных источников питания и лабораторных источников питания зависит от того, являются ли они трансформаторными или импульсными источниками питания: Основной компонент трансформатора источник питания — именующий трансформатор. Это сплошная катушка с керном из железа. В случае такого блока питания входящее напряжение либо повышается, либо понижается трансформатором. Затем напряжения уравниваются, а конденсаторы сглаживаются. Если напряжение дополнительно стабилизировано линейным регулятором, его также называют линейным источником питания.
Преимуществом таких моделей является простота конструкции и невысокая цена покупки. Кроме того, меньше помех вызывает трансформаторный источник питания. К недостаткам следует отнести большой вес, за который в первую очередь отвечает трансформатор, а также низкий КПД. Низкий КПД приводит к повышенному выделению тепла, поэтому соответствующие блоки питания обычно приходится охлаждать дополнительным вентилятором.
С другой стороны, конструкция импульсного источника питания намного сложнее. На первом этапе приложенное переменное напряжение выравнивается. Затем это напряжение «обрезается» в блоке питания, так что генерируется высокочастотное переменное напряжение. Затем напряжение повторно выравнивается и сглаживается. Импульсные точки питания обладают высокой степенью эффективности и имеют значительно меньший вес, чем трансформаторный блок питания. Еще одним преимуществом этих лабораторных источников питания является большой допуск входного напряжения. Для этого схема намного сложнее, чем с блоком питания с трансформатором.
Усилия по сглаживанию и фильтрации напряжения намного выше. Кроме того, импульсные блоки питания более чувствительны к высокочастотным помехам.
На что обратить внимание при покупке лабораторных блоков питания и лабораторных блоков питания?
При покупке регулируемого блока питания доступная мощность, а также максимальное выходное напряжение и максимальный выходной ток являются одними из наиболее важных моментов. Перед покупкой подумайте, сколько выходов должно быть у блока питания. В дополнение к устройствам с одним выходом доступны модели с четырьмя выходами. В общем, лабораторный блок питания 0-30 В предлагает выбор настольного и 19-дюймовые модели, которые можно установить в подходящую стойку или шкаф. Если вам нужен откалиброванный регулируемый источник питания, вы можете выбрать между DAkkS, ISO или заводской сертификацией производителя.
Лабораторного блока питания 0–30 В с регулируемым ограничением тока уже достаточно для многих приложений.
Для особо сложных задач может иметь смысл программируемый лабораторный источник питания. Устройства могут быть подключены к компьютеру через различные интерфейсы. Например, с таким блоком питания можно индивидуально запрограммировать тренды тока и напряжения. Обычно лабораторные источники питания имеют цифровые дисплеи, на которых можно считывать ток и напряжение. Здесь вы должны установить значение на подсвеченном дисплее. Хотя это всего лишь деталь, дисплей с подсветкой намного легче читать, особенно в условиях низкой освещенности. Важна и точность, с которой работает устройство. Для обеспечения точности источника питания необходимо различать точность отображения и точность настройки. Так называемая точность отображения показывает, насколько точность между отображаемыми значениями тока и напряжения соответствует фактическому напряжению. С другой стороны, точность настройки указывает на точность устанавливаемых уставок.
Наш практический совет: следите за отходящим теплом трансформаторных блоков питания!
Учтите, что трансформаторный блок питания может генерировать значительное количество отработанного тепла.
Устройства обычно оснащены дополнительным вентилятором для охлаждения. Убедитесь, что вентилятор работает как можно тише, чтобы избежать мешающего шума. Также важно, чтобы для такого лабораторного блока питания было достаточно места, чтобы не препятствовать циркуляции воздуха.
Часто задаваемые вопросы о лабораторных источниках питания и лабораторных источниках питания
Что было остаточным
Термин остаточная пульсация относится к компоненту переменного напряжения, который накладывается на выпрямленное и сглаженное постоянное напряжение.
Что такое ситчатый конденсатор?
При работе схемы выпрямителя генерируется постоянное напряжение, которое может сильно пульсировать. С помощью электролитического конденсатора, имеющего большую емкость, эту пульсацию можно предотвратить. В этом случае конденсатор сглаживает напряжение и называется также экранным конденсатором.
Можно ли использовать лабораторный блок питания в качестве зарядного устройства?
Если используемый программируемый лабораторный источник питания позволяет устанавливать выходное напряжение и выходной ток, его, как правило, можно использовать в качестве зарядного устройства.
