Лампочка на схеме: Обозначение лампочки на электрической схеме и чертежах

Содержание

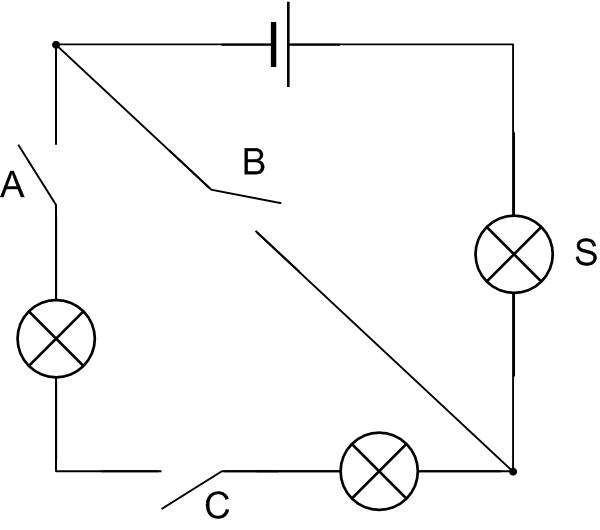

Как обозначается лампочка на схеме

Обозначение электрических элементов на схемах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

НомерНазваниеИзображение на схеме
1Автоматический выключатель (автомат)
2Рубильник (выключатель нагрузки)
3Тепловое реле (защита от перегрева)
4УЗО (устройство защитного отключения)
5Дифференциальный автомат (дифавтомат)
6Предохранитель
7Выключатель (рубильник) с предохранителем
8Автоматический выключатель со встроенным тепловым реле (для защиты двигателя)
9Трансформатор тока
10Трансформатор напряжения
11Счетчик электроэнергии
12Частотный преобразователь
13Кнопка с автоматическим размыканием контактов после нажатия
14Кнопка с размыканием контактов при повторном нажатии
15Кнопка со специальным переключателем для отключения (стоп, например)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т. д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

НомерНазваниеОбозначение электрических элементов на схемах
1Фазный проводник
2Нейтраль (нулевой рабочий) N
3Защитный проводник (“земля”) PE
4Объединенные защитный и нулевой проводники PEN
5Линия электрической связи, шины
6Шина (если ее необходимо выделить)
7Отводы от шин (сделаны при помощи пайки)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

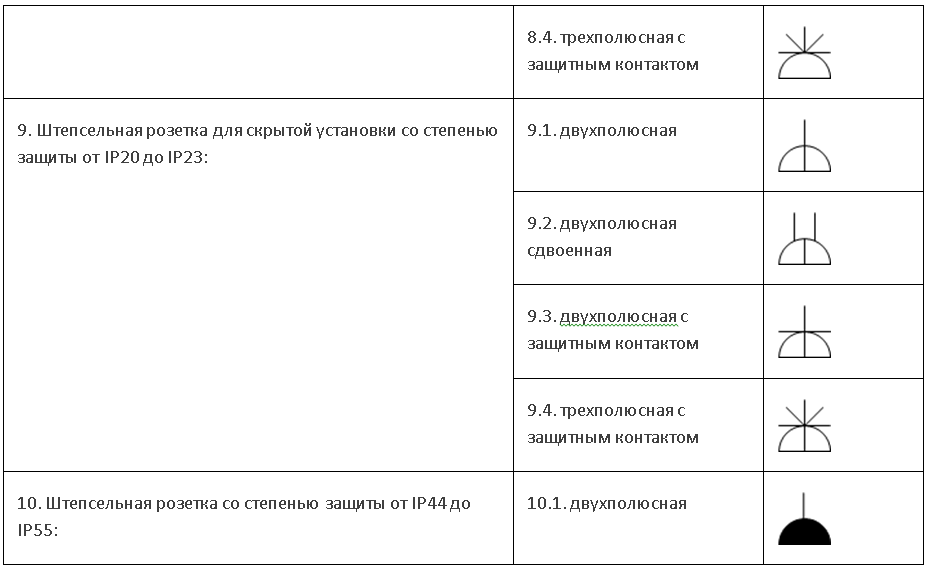

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемыБуквенное обозначение
1Выключатель, контролер, переключательВ
2ЭлектрогенераторГ
3ДиодД
4ВыпрямительВп
5Звуковая сигнализация (звонок, сирена)Зв
6КнопкаКн
7Лампа накаливанияЛ
8Электрический двигательМ
9ПредохранительПр
10Контактор, магнитный пускательК
11РелеР
12Трансформатор (автотрансформатор)Тр
13Штепсельный разъемШ
14ЭлектромагнитЭм
15РезисторR
16КонденсаторС
17Катушка индуктивностиL
18Кнопка управленияКу
19Конечный выключательКв
20ДроссельДр
21ТелефонТ
22МикрофонМк
23ГромкоговорительГр
24Батарея (гальванический элемент)Б
25Главный двигательДг
26Двигатель насоса охлажденияДо

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

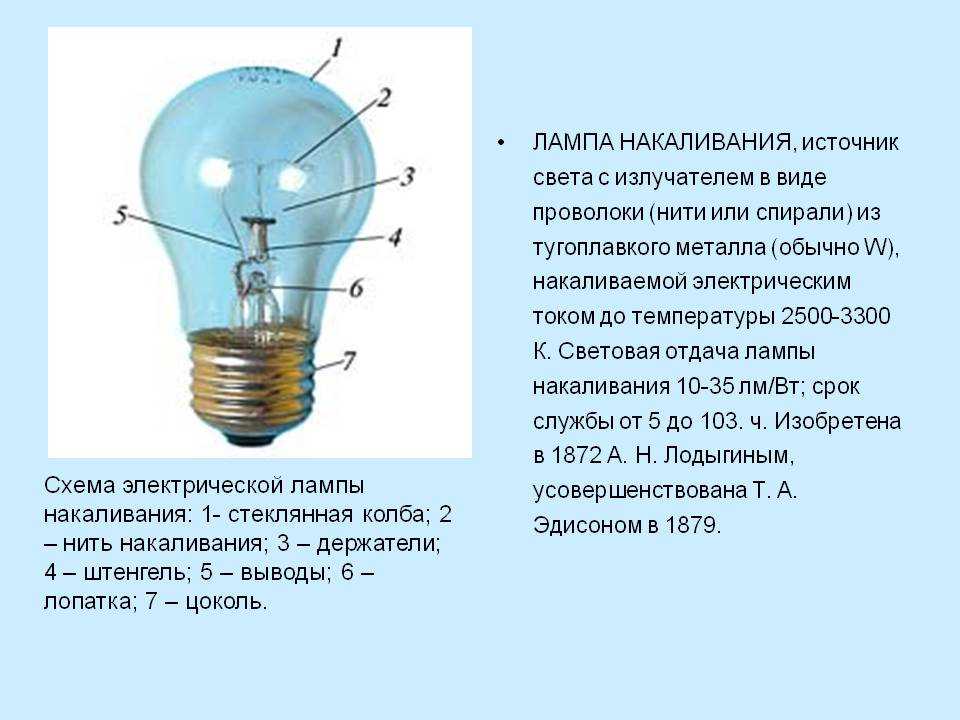

Как обозначается лампочка на схеме?

Каждый профессионал должен владеть определенным языком, соответствующим его профессии. В электрике таким языком является графический язык электрических/электронных схем. На этом языке удобнее всего описывать (вернее, отрисовывать) объекты, с которыми электрик работает. Причем как в случае построения каких-то новых сооружений, проведения проводки или целой системы питания или освещения, изготовления электроприборов, так и в случае устранения аварий, улучшения схем или просто подключения новых объектов к уже имеющимся системам.

Электрик должен уметь, например, при беглом взгляде на возникшую где-то проблему увидеть профессиональным оком возможные причины неисправности и свои гипотезы быстро набросать в виде схемы на любом клочке бумаги. И уже тогда решать задачу или объяснять кому-то варианты возможного решения.

Язык схем – это в какой-то мере язык специфических иероглифов, и их знание – просто разновидность грамотности. Во многом обозначения делаются логически понятными, так как часто происходят от рисунков соответствующих обозначаемых объектов или их деталей.

Два вида обозначений на электрических схемах

Графические обозначения должны быть интуитивно понятны с первого взгляда. Но есть множество свойств, которые простым рисуночком передать сложно. Поэтому на всех схемах, где требуется конкретика – а это все схемы, рассчитанные на практическое применение, – условные графические обозначения дополняются буквенными или цифровыми надписями.

То есть, обозначения на схемах можно отнести к:

  1. Графическим.
  2. Знаковым – буквенным или цифровым.

Также стоит выделить обозначения, сводимые в различные таблицы, спецификации, пояснительные тексты, обычно прилагаемые к схемам. Самым главным свойством таких обозначений должна быть однозначность идентификации каждого объекта, отраженного на схеме. Это касается как типа изображенного объекта, например, выключатель, лампочка, стабилизатор, так и конкретного номера на схеме или его электрических, монтажных, физических и других свойств.

При вычерчивании схем сейчас обычно используются компьютерные программы, которые автоматически дают красивую, понятную и удобно размещенную картинку, тем не менее так же, как мы все умеем писать карандашом или ручкой, должны суметь нарисовать и схему – хотя бы в общем виде и в черновом варианте.

И это несмотря на то, что существует множество программ, написанных для формирования и вычерчивания схем.

Графические условные обозначения электрических объектов являются общепринятыми и могут использоваться в схемах, планах и чертежах разного вида: принципиальных схемах, монтажных планах, планах проводки, разводки, и т. д. Эти обозначения, как и разновидности любой графической документации, регламентируются стандартами. Последним из таких стандартов можно назвать ГОСТ МЭК 60617-DB-12M-2015 «Графические символы для схем».

Из всего разнообразия схем, где изображаются электрические элементы, нас интересуют, прежде всего, схемы и условные обозначения на них, касающиеся освещения и осветительных систем. При серьезном профессиональном подходе система освещения строящегося объекта является частью общего проекта, а после окончания строительства и с начала пользования объектом все электрические схемы должны храниться в надежном месте весь период эксплуатации здания. Хотя на практике часто бывает иначе.

Кратко рассмотрим на примере виды графических документов, касающихся электрической части проекта.

План здания (квартиры)

Очень условно, даже схематично на плане изображено расположение комнат, положение проемов и размеры.

План квартиры

Схема осветительной сети

На этой схеме важно как, в каких точках освещать помещение заданной конфигурации.

Схема осветительной сети

Разумеется, подводка энергии к светильникам тоже играет роль при этом, поэтому вполне уместно здесь ее и изобразить. Это несложно сделать в соответствии с разработанными стандартами: ГОСТ 21.608 и ГОСТ 21.614.

Розеточная сеть помещения

Схема размещения розеток органически дополняет схему освещения.

Схема размещения розеток

Как видим, схемы несложные, вполне по силам их вычертить даже в домашних условиях при производстве каких-то работ по созданию и модернизации бытовой электрической сети. Важно уметь в таких схемах ориентироваться.

Схема сети питания

Схема питания дает больше технических сведений, поэтому в ней много буквенно-цифровых обозначений и количественных данных. А данные пространственного расположения уже приведены в трех предыдущих, поэтому на схеме питания сведения заключены в виде схематической однолинейной таблицы.

Схема сети питания

Условные обозначения, которые встретились здесь, на примере этих схем, можно считать чаще всего встречающимися. Их все обычно и знают. Полный же перечень графических обозначений дают ГОСТы, приведенные выше.

Здесь мы тоже их перечислим, их не так много, важно их рассмотреть и понять логику изображения в них различных свойств и деталей.

Графические обозначения на схемах

Так как нас интересуют больше осветительные устройства, лампы и прочие светильники в этом перечне вынесены вперед. Остальное оборудование приведем, но следом за ними.

Буквенные обозначения в электрических схемах

Буквенные обозначения – это аббревиатуры, которые по смыслу тоже легко расшифровываются и запоминаются. Все делается в соответствии с ГОСТ 7624-54, можно привести их и здесь.

Буквенные обозначения электронных элементов схем тоже всем известны. Они часто обозначаются латинскими буквами, как сокращение от соответствующих им названий физических величин. Например, R – resistance, электрическое сопротивление.

Ну вот и все, что может понадобиться, чтобы нарисовать или, наоборот, понять схемы электрического питания помещений.

Обзор условно-графических обозначений, используемых в электрических схемах

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТаКраткое описание
2.710 81В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68Требования к размерам отображения элементов в графическом виде.
21.614 88Принятые нормы для планов электрооборудования и проводки.
2.755 87Отображение на схемах коммутационных устройств и контактных соединений
2.756 76Нормы для воспринимающих частей электромеханического оборудования.
2.709 89Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2. 755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2. 742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Обозначения на электрических схемах. Общие сведения.

Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей. Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.

Обозначения на электрических схемах имеют давнюю историю — еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение. В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.

В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.

Электрическая проводка на чертежах

Электрическая проводка – общий термин, которой подразумевает проводники с низким сопротивлением, которые передают электрический ток от одного элемента цепи к другому, например, от источника к потребителю или от трансформатора к рубильнику с дальнейшим распределением. Это самое примитивное объяснение, поскольку видов электрической проводки существует большое количество. В голове обывателя сразу рождается образ изолированных полимером проводов, которые идут к выключателю откуда-то из стены.

Как это не покажется странным, но медные дорожки на текстолитовой плате – это тоже вариант электрической проводки. Также как и высоковольтные линии электропередач. На схемах обозначение электрических проводов, чаще всего, выполняется в виде линии, ведущей от одного элемента цепи к другому.

Строго говоря, ГОСТ предлагает делить обозначения проводников на группы:

Термин «план электропроводки» – это не совсем корректная терминологическая единица, поскольку «электропроводкой» в этом случае стоит понимать не только сами провода, но и кабели. Если же брать этот термин в качестве обозначения на электрических схемах элементов, то список расширится до изоляторов, трансформаторов, устройств защиты и заземления и так далее.

О розетках

Всем хорошо известно, что розетка – это устройство штепсельного типа, предназначенное для нежесткого (с возможностью ручного разрыва подключения) соединения электрической сети (цепи) с приемником или устройством управления. Графическое изображение розетки на схеме регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Штепсельные розетки разделяют на группы:

  • для открытой установки
  • для скрытой установки
  • блоки с выключателем и розеткой

В каждой группе существуют подвиды в зависимости от полюсности и наличия защитного контакта:

  • однополюсные
  • двухполюсные
  • двухполюсные с защитным контактом
  • трехполюсные
  • трехполюсные с защитным контактом

О выключателях

Выключатели – это устройства разрыва участка электрической цепи в ручном или автоматическом режиме. Так же как и розетки на электросхеме, выключатели (совместно с переключателями) обозначаются в зависимости от их параметров работы и конструктивного исполнения, а также степени защиты.

  • однополюсные
  • однополюсные сдвоенные
  • однополюсные строенные
  • двухполюсные
  • трехполюсные

Обозначение выключателя на электрической схеме также регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Устройства защиты

В устройства защиты входит ряд многоразовых и одноразовых устройств, совершенно разных по конструктивному исполнению, сферам применения, скорости срабатывания, надежности, условий эксплуатации, а также учитывающие множество других параметров.

Например, всем хорошо известны плавкие предохранители в электронно-бытовых приборах, плавкие одноразовые пробки в старых квартирных распределительных щитах. Также хорошо известны автоматические выключатели различных типов и конструктивных исполнений. Менее известны широкому кругу людей воздушные высоковольтные выключатели, разрядники и другие приборы защиты.

Основная функция всех приборов защиты заключается в принудительном разрыве участка электрической цепи при внезапном возрастании нагрузки по току или при внезапном положительном скачке напряжения. Обозначения других видов устройств защиты цепей от перегрузки регламентируются иными нормативно-техническими документами.

О заземлении

Заземлением называется такое соединение токопроводящих частей электрического прибора или электрической машины (иной конструкции) с землей, которая имеет отрицательный потенциал, при котором возможный пробой на корпус не причинит разрушений или не подвергнет риску поражения электрическим током, отведя этот заряд в землю.

ГОСТ выделяет следующие разновидности графического изображения этого вида защиты:

  • заземление (общее обозначение)
  • бесшумное заземление (чистое)
  • защитное заземление
  • электрическое соединение с корпусом (массой)

В итоге, кроме того, что обозначение заземления на электрических схемах соотносится с базовым способом начертания этого элемента, имеет большое значение прорисовка заземления в зависимости от того аппарата, либо участка схемы, где заземление используется. Немаловажным моментом в обозначении элементов электрических схем, являются размеры этих элементов, а также правила и последовательность прорисовки различных участков электрической схемы.

Например, свои особенности имеют обозначения на электрических схемах элементов радиоэлектронных устройств, устройств, работающих на логических сигналах и т.п.

Графические обозначения

Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.

Обозначения электропроводок и соединений

Обозначения контактов и контактных соединений

  1. Обозначение самовозврата (или его отсутствие) используется только при необходимости специально подчеркнуть наличие такой функции в контактном узле.
  2. Замедление происходит при движении в направлении от края дуги к ее центру. Обозначение замедлителя допускается изображать с противоположной стороны обозначения подвижного контакта.
  3. Такое обозначение контакта используется при разнесенном способе изображения реле.
  4. Соединение контактное разъемное, коаксиальное (высокочастотное).

Обозначения различных выключателей

  1. Кнопочные выключатели имеют самовозврат, за исключением тех, которые обозначены как не имеющие самовозврата.

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов

Для указания типа ламп используются буквенные обозначения:

Буквенно-цифровые обозначения зажимов и проводов

Присоединительный зажим электрического устройства переменного тока:

  • U — 1-ая фаза
  • V — 2-ая фаза
  • W — 3-ая фаза
  • N — нейтральный провод
  • PE — защитный провод
  • E — заземляющий провод
  • TE — провод бесшумового заземления
  • MM — провод соединения с массой (корпусом)
  • CC — эквипотенциальный провод.

Переменный ток — обозначение проводов:

  • L — общее обозначение фазного провода
  • L1 — 1-ая фаза
  • L2 — 2-ая фаза
  • L3 — 3-ая фаза
  • N — нейтральный провод (рабочий ноль).

Постоянный ток – обозначение проводов:

  • L+ — положительный полюс
  • L- — отрицательный полюс
  • M — средний провод.
  • PE — провод защитный с заземлением
  • PU — провод защитный незаземленный
  • PEN — совмещенный защитный и нейтральный провод
  • E — провод заземляющий
  • TE — провод бесшумового заземления
  • MM — провод соединения с массой (корпусом)
  • CC — провод эквипотенциальный.

Цветовые обозначения электропроводки

Обозначение фазного проводника (L) – цвет изоляции:

Белый, красный, коричневый, черный, оранжевый, серый, фиолетовый, бирюзовый, розовый.

Обозначение нулевого и защитного проводников:

  • Голубой цвет — нулевой рабочий проводник(N), средний провод (постоянный ток)
  • Желто-зеленый цвет — заземляющий, защитный и нулевой защитный проводник (PE)
  • Желто-зеленый цвет с голубыми метками на концах — совмещенный нулевой и защитный проводник(PEN).

Метки голубого цвета наносятся при монтаже на концах линии.

Функциональное назначение проводников согласно цветовым обозначениям.

  • Черный цвет — проводники силовых цепей
  • Красный цвет — проводники цепей управления, сигнализации и измерения
  • Синий цвет — проводники цепей управления, сигнализации и измерения для постоянного тока
  • Голубой цвет — нулевые рабочие проводники
  • Комбинация желтого и зеленого цветов — проводники защиты и заземления.

Словарь энергетика

Нулевой рабочий (нейтральный) проводник (N) – проводник в электроустановках до 1 кВ, предназначенный для питания электроприемников и соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока. Источник – “Правила устройства электроустановок (ПУЭ)”

ГОСТ 21.

210-2014 Условные графические изображения электрооборудования и проводок на планах

Дата введения 2015-07-01

10 Условные графические изображения светильников и прожекторов

10.1 Условные графические изображения светильников и прожекторов при раздельном изображении на плане оборудования и электрических сетей приведены в таблице 6.

1 Светильник с лампой накаливания, галогенной лампой накаливания

2 Светильник с компактными люминесцентными лампами

3 Светильник светодиодный формы, отличной от линейной

4 Светильник с линейными люминесцентными лампами

Примечание – Допускается светильник с линейными люминесцентными лампами изображать в масштабе чертежа.

5 Светильник линейный светодиодный

Примечание – Допускается светильник линейный светодиодный изображать в масштабе чертежа.

6 Светильник с разрядной лампой высокого давления

7 Прожектор. Общее изображение

8 Светильник для аварийного освещения. Пример

9 Светильник для специального освещения (световой указатель). Общее изображение

10.2 Условные графические изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей приведены в таблице 7.

1 Светильник с лампой накаливания, галогенной лампой накаливания

2 Светильник с компактными люминесцентными лампами

3 Светильник светодиодный формы, отличной от линейной

4 Светильник с линейными люминесцентными лампами

Примечание – Допускается светильник с люминесцентными лампами изображать в масштабе чертежа.

5 Светильники с линейными люминесцентными лампами, установленные в линию

6 Светильник линейный светодиодный

Примечание – Допускается светильник линейный светодиодный изображать в масштабе чертежа.

7 Светильники линейные светодиодные, установленные в линию

8 Светильник с разрядной лампой высокого давления

10 Светильник-световод щелевой

11 Прожектор. Общее изображение

12 Группа прожекторов с направлением оптической оси в одну сторону*

13 Группа прожекторов с направлением оптической оси во все стороны

Примечание – Направление проекций осевых лучей прожекторов указывают при конкретном проектировании.

Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков

Чтение чертежей по электрике требует определенных знаний, которые можно почерпнуть из нормативных документов. Своеобразным «языком» чтения являются условные обозначения в электрических схемах система знаков и символов, преимущественно графических и буквенных. Кроме них иногда цифрами проставляются номиналы.

Сгласитесь, понимание стандартных обозначений просто необходимо для любого домашнего мастера. Эти знания помогут прочесть электросхему, самостоятельно составить план разводки в квартире или в частном доме. Предлагаем разобраться во всех тонкостях написания проектной документации.

В статье описаны основные виды электрических схем, а также приведена подробная расшифровка базовых изображений, символов, значков и буквенно-цифровых маркеров, используемых при составлении чертежей по устройству электросети.

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг это знакомство с видами электрических схем.

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 – функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Тип #2 – принципиальная схема

Принципиальная схема, в отличие от функциональной это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о “сегодняшнем положении коммутационных аппаратов”.

Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Тип #3 – монтажная схема

Монтажная схема документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

Графические изображения в электросхемах

Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. На практике это комплект устройств, соединенных проводами.

Большая часть обозначений графические. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Основные базовые изображения

Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.

Самый простой пример обыкновенный выключатель. Все контакты делятся на замыкающие, размыкающие и переключающие именно они и отображаются в схемах.

Перечисленные графические изображения являются обязательными при составлении принципиальных схем и обычно понятны даже начинающему электрику.

Символика однолинейных схем

Для сборки электрощитов также используют чертежи. Обычно они представляют собой однолинейную схему с обозначением УЗО, автоматических выключателей, контакторов и другого защитного оборудования.

Некоторые графические символы похожи между собой, поэтому при составлении схемы требуется особое внимание. Например, контактор и рубильник обозначаются одинаково, разница – в небольшом элементе на неподвижном контакте.

Специальными символами обозначаются катушки реле во всех изображениях за основу взят прямоугольник.

Для запоминания значков часто используют ассоциации или буквенно-графические подсказки. Например, мотор-привод изображается кружком, внутри которого находится буква «М».

При составлении схемы следует учитывать, что для обозначения некоторых символов также важно количество.

Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один. Парные галочки при изображении розеток это количество проводов.

Как изображаются шины и провода?

Для обозначений шин, кабелей и проводов используется линейная графика практически все символы состоят из прямых линий.

Соединения проводников указываются точками. Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.

Провода бывают разные по виду, назначению, нагрузке, способу прокладки. Все это также можно отобразить схематически.

Дополнительные характеристики облегчают подбор материалов и монтаж электросети. В дальнейшем благодаря указанным на схеме характеристикам можно судить о потенциальных возможностях уже установленной электросистемы.

Розетки и выключатели на схемах

Обозначение выключателей разбито на несколько групп по степени защиты, способу установки (скрытой или открытой). Отдельно вынесены переключатели на два направления. 2- и 3-клавишные выключатели обозначаются по-разному.

Для некоторых устройств управления источниками света обозначений нет – например, для кнопочных устройств и диммеров.

Сейчас для экономии электроэнергии в больших помещениях часто устанавливают проходные переключатели, которыми управляют с 2 или 3 точек. Для них также можно найти соответствующие значки.

Розетки, как и выключатели, поделены на группы по степени защиты. Внутри групп устройства делятся по количеству полюсов, наличию защиты. Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке.

При запоминании обозначений различных электрических элементов на схемах следует каждое условно изображенное устройство соотносить с реальным изделием.

Например, популярные виды розеток выглядят следующим образом:

На деле же электромонтажные устройства выглядят так:

Графические Обозначения В Электрических Схемах

Как выглядит схематичное изображение проходных выключателей В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней. Светильники на схемах В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников.

Смотрите также: Все возможности мультиметра

1. Общие правила построения обозначений контактов

Обозначения устройств и функциональных групп следует строить из комбинации букв и или цифр.

При составлении перечней элементов на объект допускается указывать только первую и вторую части обозначения обязательную часть. Есть замыкающий, размыкающий, переключающий контакты.

Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины , духовки и т. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому.

Различие — положение черты на изображении клавиши. Условные обозначения радиоэлементов в чертежах Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.

Например, А Бывает, что нижняя часть изображения закрашена черным темным. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения. Обозначения розеток и выключателей на чертежах Проект внутреннего электроснабжения — совокупность схем и чертежей силовых розеточных сетей и сети освещения.


Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи. Различие — положение черты на изображении клавиши. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Общие правила построения обозначений контактов 1. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP

Примерно так же обстоит дело и с катушками реле и контакторов. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Каждое из обозначений можно применять в определенных случаях.

2. Примеры построения обозначений контактов коммутационных устройств

Устройства механические с электромагнитным приводом электромагниты, тормоза, муфты, электромагнитные плиты и патроны идентифицируются символом Y. В — УГО воспринимающей части электротепловой защиты.

Пример схемы электропитания и графическое изображение проводов на ней Изображение розеток На схеме электропроводки должны быть отмечены места установки розеток и выключателей.

Пример построения конструктивного обозначения приведен на черт.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.

Читайте также: Замеры контура заземления периодичность

Однолинейная схема электроснабжения Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения. T — трансформаторы тока, напряжения , автотрансформаторы, электромагнитные стабилизаторы.

В первой части записывают одну или несколько букв буквенный код для указания вида элемента, во второй части записывают одну или несколько цифр для указания номера элемента данного вида, в третьей части записывают одну или несколько букв буквенный код функции элемента. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Схемы интегральные, микросборки обозначают символом D. Данный символ может использоваться для любых положений РО, указанных в пункте D.

Обозначения розеток и выключателей на чертежах

Так обозначают наличие защитного контакта, к которому подводится заземление. Так, без обозначения остались диммеры светорегуляторы и кнопочные выключатели. Умение понимать обозначения на электрических схемах — одна из ключевых составляющих, без которой невозможно стать грамотным специалистом.

Схема подключения люминесцентных ламп

В современном мире люминесцентные лампы, являющиеся надежным источником подачи света, используются повсеместно. Их свечение осуществляется за счет организации разряда электричества в сфере из инертного газа и паров ртути. В результате происходящей реакции возникает незаметное для глаза ультрафиолетовое свечение, воздействующее на слой люминофора, который покрывает внутреннюю поверхность колбы.

По краям ламп располагаются электроды из вольфрама, их конструкция похожа на спираль лампы накаливания. Вольфрамовые электроды припаиваются к специальным штырькам, на которые подается разряд напряжения.

Внутреннее пространство люминесцентных лампочек представляет собой газовую среду с отрицательным сопротивлением. В результате снижения напряжения между электродами оно проявляется.

Включение устройства происходит благодаря дросселю, который предназначен для образования импульса напряжения, отвечающего за включение и выключение лампочки.

Помимо дросселя комплект устройства включает стартер. Устройство представляет собой лампочку, имеющую тлеющий разряд, и оборудовано двумя электродами, расположенными в сфере газа.

Один из двух электродов – пластина из биметаллического материала.

Работы люминесцентных лампочек происходит по следующей схеме:

  1. При направлении напряжения на схему из-за имеющегося в газовой среде высокого напряжения, ток не сразу попадает на саму лампу: его движение происходит по диодам, которые постепенно нагреваются.
  2. Происходит подача разряда тока на стартер. За счет напряжения достигается появление разряда.
  3. Вследствие нагрева током контактов проистекает замыкание пластины из биметалла. Именно пластина осуществляет функцию проводника и позволяет завершиться разряду.
  4. В проводнике происходит снижение температуры и контакт размыкается. В результате произошедшей самоиндукции, дросселем формируется импульс с высоким напряжением. Происходит включение лампочки.

Существует несколько вариантов осуществления подключения люминесцентных источников освещения.

Данный тип подключения с использованием стартера при помощи электромагнитного баланса является самым распространенным в лампах дневного освещения. Действие схемы основывается на замыкании электродов, осуществляемом в результате подключения питания под воздействием разряда.

В электрической цепи между проводниками и стартером ток ограничен сопротивлением дросселя. В процессе работы напряжение проводников повышается в несколько раза и совершается быстрое нагревание электродов. Температурный показатель падает, вследствие чего происходит самоиндукция и лампочка зажигается.

ЭмПРА подразумевает использование одного дросселя и двух ламп. Мощность стартеров – 27 Вольт.

Данный способ является наиболее затратным по количеству потребляемой электроэнергии.

Источник люминесцентного освещения можно подключить при помощи двух трубок и дросселей. Схема проста:

  • фаза направляется от проводки на вход дросселя;
  • происходит перетекание фазы с выхода дросселя на один из контактов лампы, а с другого контакта – на стартер;
  • осуществляется переход со стартера на вторую пару элементов.

Таким же образом происходит подключение второй трубки и дросселя. Остаточный контакт подсоединяется к нулю.

Этот способ позволяет подключать лампочки без использования функции электромагнитного баланса. Применяется с целью продления срока службы приборов. Использование умножителей способствует работе лампочек после их сгорания – в случае, если мощность не превышает показателя в 40 Вт. При этом нити накала могут и рабочими, и перегоревшими.

Выводы нитей накала необходимо закоротить.

В результате выпрямления напряжение значительно увеличивается, и происходит быстрое включение люминесцентной лампочки.

Основной принцип подключения аналогичен типовому способу подключения люминесцентных источников освещения. Разница лишь в том, что в данном варианте используют один дроссель и два стартера.

Дроссель – самый дорогостоящий элемент схемы прибора. Поэтому двухламповый светильник, работа которого осуществляется за счет использования одного дросселя, помогает сэкономить.

Электронный балласт – это малогабаритный блок с выведенными наружу клеммами.

Рекомендуемые товары

Не выбран товар

Принцип подключения следующий:

  • две клеммы соединяют с двумя контактами лампочек;
  • таким же способом соединяют две другие пары контактов;
  • осуществляют подачу электропитания на вход.

Подключение при помощи электронного балласта считается надежным. Оно позволяет избавиться от мигания света и акустического сопровождения. Процесс зажигания происходит быстрее чем при стандартном ЭмПРА. Использование данного варианта возможно при высоких частотах – от 20 до 60 кГц.

Все варианты подключения ламп с использованием стартера связаны с долгим разогревом источника освещения. К тому же стартер приходится часто заменять. Схема, основанная на подогреве электродов с использованием балласта из трансформаторных обмоток, более эффективная и экономичная. Она позволяет обойтись без стартера.

На лампах, в которых отсутствуют стартеры, на держателях ставится маркировка RS (быстрый старт).

При подключении двух ламп к одному балласту следует соблюдать следующую последовательность действий:

  • к каждой из лампочек параллельно присоединяют стартеры – местом их стыка является штыревой вход, расположенный с обоих торцов трубки;
  • контакты, являющиеся свободными, направляют в электрическую сеть и соединят при помощи дросселя;
  • подсоединяют к контактам конденсаторы для снижения в сети помех.

Для того чтобы избежать залипания контактов, возникающих в стандартных переключателях из-за высоких показателей стартового тока, следует использовать выключатели из качественных материалов.

При необходимости замены перегоревшего люминесцентного источника освещения, проводят следующие операции:

  1. Снимают рассеивающий плафон светильника.
  2. Колбу осторожно поворачивают вокруг оси по указанному стрелочками на держателях направлению.
  3. Колбу поворачивают на 90°, опускают вниз. Важно, чтобы контакты свободно вышли из отверстий, расположенных в держателях.
  4. Устанавливают новую лампочку, следя за тем, чтобы контакты располагались вертикально и четко попадали в отверстия. Установив лампу, поворачивают ее в обратную сторону.
  5. Включают электропитание и проверяют работоспособность установленного источника освещения.
  6. Производят монтаж плафона.

Для того чтобы проверить работу лампочек после подключения и удостовериться в исправности пускорегулирующих механизмов, потребуется тестер. С помощью данного прибора осуществляют проверку работы катодов нитей накала. Величина сопротивления прибора – 10 Ом.

Постоянный ток при разомкнутых контактах конденсатором не пропускается. Прозвон в таких случаях показывает сопротивление в несколько сотен Ом.

Уровень сопротивления при прикосновении щупами снижается до нескольких десятков Ом – показателей, свойственных дроссельной обмотке.

Если в ходе испытания тестер определяет уровень сопротивления как бесконечный, нет необходимости выбрасывать лампу – ее можно использовать в порядке холодного запуска.

Быстрое перегорание установленной недавно лампочки свидетельствует о неисправности дросселя.

При помощи обычного омметра в обмотке дросселя невозможно выявить такую проблему как межвитковое замыкание. Поможет в этом замер данных и индуктивности по ЭмПРА, который основывается на несоответствии значений.

Люминесцентные лампы L 36W/765 G13 (OSRAM) – https://www.smsm.ru/product/lampa-lyuminestsentnaya-l-36w-765-g13-dnevnogo-tsv-osram/ – пользуются спросом у потребителей благодаря хорошему качеству, экономичности и длительному эксплуатационному периоду. Используются в светильниках для подсветки шкафов, гардеробных, рабочей зоны на кухне, в качестве источника дополнительного освещения в общественных и промышленных помещениях.

Лампа представляет собой колбу, покрытую трехполосным слоем люминофора. Покрытие обеспечивает высокий индекс цветопередачи лампочки (Ra > 82). Рабочий ресурс лампы – около 10000 часов. Мощность составляет 36 Вт, цветовая температура – 6500К.

Лампа дневного освещения L 36W/765 G13 (OSRAM) комплектуется цоколем G13.

Люминесцентные лампы характеризуются большой световой отдачей и длительным сроком эксплуатации. Используются в качестве дополнительного источника освещения жилых домов, офисных помещений, торговых и промышленных объектов.


Специалисты Строймашсервис-Мск

Материал подготовили сотрудники SMSM.ru, имеющие практический опыт работы более 25 лет со строительными инструментами и оборудованием как российского производства, так и иностранного.

характеристики, схема подключения, светодиодный аналог

Люминесцентные линейные лампы считаются морально устаревшими источниками света, но тем не менее используются довольно широко даже сегодня. В этой статье мы поговорим о лампе ЛБ 40: узнаем ее характеристики, научимся подключать и выясним, как такой источник света заменить на светодиодный аналогичных размеров.

Содержание:

1. Размеры и технические характеристики

2. Схема подключения

3. Современные аналоги

4. Светодиодные аналоги — как заменить и схема подключения

Размеры и технические характеристики

Для начала разберемся с конструкцией лампы ЛБ 40 и ее возможностями. Конструктивно прибор представляет собой стеклянную колбу, в концы которой впаяны по два электрода с подключенными к ним спиралями из тугоплавкого материала (обычно вольфрам). Внутренняя поверхность колбы покрыта порошкообразным люминофором, сама колба заполнена инертным газом с добавлением небольшого количества ртути или амальгамы и герметизирована. Снаружи выводы электродов оснащены двухконтактными цоколями G13.

Линейная люминесцентная лампа

При включении лампы в колбе возникает тлеющий разряд, который заставляет молекулы ртути излучать в ультрафиолетовом спектре. Свет, попадая на люминофор, вызывает  его яркое свечение, но уже в видимом спектре, а сам поглощается тем же люминофором и стеклом лампы. Таким образом, прибор излучает только видимый свет. Маркировка ЛБ 40 расшифровывается следующим образом:

  • Л – линейная люминесцентная лампа;
  • Б – белый свет;
  • 40 – мощность прибора в ваттах.

Что касается габаритов этого источника света:

Маркировка

Длина, мм

Диаметр, мм

Цоколь

ЛБ 40120038 или 25.4G13

Теперь взглянем на основные характеристики ЛБ 40:

Характеристика

Параметр

Напряжение питания, В220 или 127
Потребляемая мощность, Вт40
Световой поток, лм2800
Цветовая температура, К3500
Индекс цветопередачи (RA или CRI)60-69%
Ресурс, ч10000
к содержанию ↑

Схема подключения

В электрическую сеть все люминесцентные лампы включаются через специальную пускорегулирующую аппаратуру – электромагнитную (ЭмПРА) или электронную (ЭПРА). В первом случае, кроме электромагнитного дросселя (балласта), необходим неоновый стартер.

В состав электромагнитного пускорегулирующего аппарата входят электромагнитный балласт и стартер

ЭПРА представляет собой самостоятельный прибор и в дополнение ничего не требует.

Электронный пускорегулирующий аппарат

Включение через ЭмПРА

Рассмотрим приведенную ниже типовую схему включения линейных люминесцентных ламп ЛБ 40, рассчитанных на работу в сети 220 В, через электромагнитный балласт.

Типовая схема включения лампы ЛБ 40

После подачи на светильник питания напряжение через балласт поступает на спирали лампы. Вторые выводы спиралей соединены через стартер. Пока спирали холодные, сопротивление газового промежутка в колбе велико и разряда нет. Все напряжение приложено к стартеру – и он тут же срабатывает, его контакты замыкаются. Через спирали начинает течь ток, разогревая их.

Примерно через 1 секунду контакты стартера размыкаются, ток через спирали и балласт прекращается. Последний благодаря обратной самоиндукции формирует на катодах лампы импульс напряжения величиной порядка 1 кВ. Происходит пробой газового промежутка, и через колбу начинает течь ток – лампа зажигается.

Балласт сразу же переходит в режим ограничения тока, поддерживая его на уровне, необходимом для работы ЛБ 40. Стартер теперь отключен и далее в процессе работы светильника участия не принимает. Если по каким-либо причинам лампа не зажглась, то процесс запуска повторяется.

Поскольку балласт является, по сути, дросселем, он обладает большим индуктивным сопротивлением, увеличивающим реактивную составляющую потребления электроэнергии и снижающим КПД всего устройства. Этот недостаток частично устраняется включением параллельно схеме компенсационного конденсатора, уменьшающего реактивную составляющую. Такой метод запуска ЛБ 40 называется горячим, поскольку перед розжигом источника света его спирали-катоды подогреваются.

Важно! В данной схеме использованы лампа и стартер, рассчитанные на рабочее напряжение 220 В, а дроссель имеет мощность, соответствующую мощности лампы (40 Вт).

Включение через ЭПРА

Если с ЭмПРА все ясно и однозначно – все они включаются по одной схеме и отличаются только мощностью, то с ЭПРА дело обстоит несколько иначе. Выпускается великое множество модификаций этих устройств, способных обслуживать разное количество ламп – от 1 до 4.

Но и тут не все так плохо, поскольку схемы их включения довольно просты и всегда нанесены прямо на корпус пускорегулирующего устройства. Дополнительно эти схемы есть и в сопроводительной документации.

Эти ЭПРА могут обслуживать одну (сверху) и две лампы одновременно

Единственное, выбирая электронный прибор, необходимо обращать внимание на мощность ламп, с которыми они могут работать. На фото выше, к примеру, ЭПРА рассчитаны на работу с лампой 58 Вт (вверху) и 2 х 18 Вт.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Дополнительно нужно обращать внимание на метод поджига лампы – холодный или горячий. Про горячий мы уже говорили выше, а при холодном лампа запускается высоковольтным импульсом без предварительного разогрева спирали. Включение лампочки в этом случае происходит практически мгновенно, но ресурс источника света существенно сокращается.

к содержанию ↑

Современные аналоги

Сегодня линейные люминесцентные лампы ЛБ 40 практически не выпускаются, но производится множество светильников, рассчитанных на работу с ними. Как быть, если штатная лампочка перегорела? Выход прост – заменить ее современным аналогом, которым является ЛБ 36. Лампы этого типа имеют аналогичные характеристики, но их мощность на 4 Вт ниже, чем у оригинальных ЛБ 40. Эта разница слишком мала, чтобы существенно повлиять на работу светильника, поэтому ставим смело. При замене лампы ЛБ 40 на ЛБ 36 ничего в светильнике и в самой схеме менять не нужно. Старую снял, новую поставил.

На сегодняшний день ЛБ 36 выпускаются и отечественными производителями, но в продаже чаще можно встретить продукцию зарубежных компаний. К примеру, Osram L 36W/640 или Philips TL-D 36W/33-640.

Полезно! Лампочки зарубежных производителей несколько отличаются по цветовой температуре, которая составляет 4000 К против 3500 К у ЛБ 36. Но разница эта несущественна, и на глаз цветовые температуры практически неразличимы.

к содержанию ↑

Светодиодные аналоги — как заменить и схема подключения

Светодиодные источники света завоевывают все большую популярность и уверенно вытесняют лампы другого типа, включая и люминесцентные. Можно ли без особых затрат заменить люминесцентное освещение на светодиодное? К примеру, светильники под те же ЛБ 40 практически вечны и все еще установлены во многих организациях и заведениях – зачем под светодиодные покупать новые?

Действительно, незачем. Такой светильник может работать и со светодиодными лампами. Ведь существуют светодиодные аналоги ЛБ 40. Аналоги – имеется в виду по габаритам и конструкции: те же длина, диаметр и цоколи G13.

По габаритам и типу цоколя эта светодиодная лампа Т8 – полный аналог ЛБ 40

Принцип работы у них, конечно, иной – ведь они светодиодные. Так что в конструкции самого светильника менять ничего не придется, достаточно просто изменить его электрическую схему, ориентируясь на стандартную схему подключения линейной светодиодной лампочки Т8 с напряжением питания 220 В.

Схема включения светодиодной лампы Т8 на 220 В

Важно! Покупая светодиодные лампочки Т8, необходимо убедиться, что они имеют встроенный драйвер и предназначены для работы в сети 220 В. Поскольку существуют низковольтные модели, которые внешне отличить от нужных нам невозможно.

Светильник с ЭмПРА

Изначально схема светильник с ЭмПРА и одним источником света выглядит так:

Схема люминесцентного светильника с ЭмПРА и одним источником света

Доработку производим по следующему алгоритму:

  1. Вынимаем стартер (он имеет цоколь и вставлен в патрон).
  2. Накоротко замыкаем балласт, на снятие которого можно не тратить время.
  3. Откусываем компенсационный конденсатор.
Необходимые доработки в светильнике

Конечная схема должна выглядеть следующим образом:

Доработанная схема светильника

Светильник с ЭмПРА и двумя лампами

Изначально схема светильник с ЭмПРА и двумя источниками света выглядит так:

Схема люминесцентного светильника с ЭмПРА и двумя источниками света

Доработку производим по следующему алгоритму:

  1. Вынимаем стартеры.
  2. Накоротко замыкаем балласты.
  3. Откусываем компенсационный конденсатор.
  4. Изменяем схему соединения ламп, чтобы в итоге получилось следующее:
Доработанная схема светильника

Светильник с ЭПРА

Изначально схема светильник с ЭПРА и одним источником света выглядит так:

Схема люминесцентного светильника с ЭПРА

Отсоединяем ЭПРА, а провода, ранее подключенные к нему, соединяем по этой схеме (на рисунке отмечены красным). Остальные два изолируем и оставляем свободными.

Необходимые доработки в светильнике

Конечная схема должна выглядеть следующим образом:

Доработанная схема светильника с ЭПРА

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Прежде чем начать доработку светильника, необходимо полностью обесточить помещение на вводном щите, повесить на него запрещающий плакат «Не включать, работают люди!» и убедиться в отсутствии напряжения при помощи указателя напряжения (индикатора). Ограничиваться щелчком обычного выключателя недопустимо и опасно!

Вот мы и познакомились с линейными люминесцентными лампами ЛБ 40. Теперь мы знаем, что они собой представляют, какими характеристиками обладают и как правильно подключаются. Ну а при необходимости мы легко сможем заменить их на светодиодные того же типоразмера.

Предыдущая

ЛюминесцентныеВиды люминесцентных ламп с цоколем G13 и их характеристики

Следующая

ЛюминесцентныеЧто такое кольцевые люминесцентные лампы и чем отличаются от линейных

Почему мигает выключенная лампа — как устранить мигание энергосберегающей лампы при выключенном свете

В последние несколько лет на смену обычным лампочкам накаливания пришли энергосберегающие лампы. Более экономичные, они стали привычным источником света со своими достоинствами и недостатками. В числе последних стоит отметить, что одной из самых распространенных проблем можно назвать то, что энергосберегающая лампа мигает при выключенном свете.  Такое неоднозначное для лампочки поведение естественным образом вызывает волнение. Почему такое происходит – причин три, и каждая имеет свой способ решения.

Причина первая: подсветка на выключателе

Сейчас достаточно распространены выключатели с подсветкой. Обычный светодиод или неоновая лампа, встроенные в стандартную конструкцию, добавили удобства – стало проще искать выключатель в темноте. Однако в сочетании с этим дополнением энергосберегающая лампа мигает. Ответить почему – достаточно просто. Схема питания в таких лампах устроена так, что на конденсаторе фильтра может накапливаться определенный заряд.

И все получается следующим образом:

  • когда выключатель включен, весь ток идет на лампу
  • при выключенном свете, ток идет на светодиод, а также происходит накопление небольшого заряда на конденсационном фильтре
  • стоит конденсатору достаточно зарядиться, как энергосберегающая лампа мигает
  • далее цикл повторяется

Выключатель со светодиодом – ответ на вопрос, почему лампа мигает. Решений у проблемы может быть несколько. В первую очередь, энергосберегающую лампу можно заменить лампой накаливания, которая не будет мигать в силу принципа своей работы. Но это, скорее, бегство от проблемы, чем ее решение. Еще один способ частично убежать от такой неприятности – пожертвовать подсветкой, разорвав цепь питания. Следующий вариант более приемлем, однако имеет свои особенности: если есть место для двух лампочек, можно поставить одну энергосберегающую лампу, а другую – накаливания. Тогда при выключенном свете ничто не мигает. И самый кардинальный вариант – заменить все выключатели с подсветкой на выключатели без подсветки.

Подсветка на выключателе

Причина вторая: ошибка в электромонтаже

Если энергосберегающая лампа мигает при выключенном свете, это может указывать на наличие ошибки, которая была допущена при электромонтаже. Почему же так происходит, понять не трудно – довольно часто выключатель разрывает не положенную фазу, а ноль. Проверить правильность подключения можно самостоятельно, если есть специальные инструменты, вроде указателя напряжения или же электроизмерительных клещей.

Если есть определенные навыки работы с электричеством, можно самостоятельно поменять в электрическом щитке квартиры фазу с нулем – тогда проблема уйдет.

Но нужно:

  • соблюдать правила техники безопасности при работах с электричеством
  • учитывать общее состояние проводки

Причина третья: некачественная лампа

Иногда самый простой ответ является наиболее правильным. Почему мигает выключенная лампа – потому что она неисправна. Энергосберегающая лампа сама по себе – отличный способ экономии, однако многие пытаются сэкономить еще больше, покупая источники света неизвестного происхождения. К сожалению, сейчас действительно много продукции, которая не соответствует ГОСТу. В таком случае исправить положение совсем просто – достаточно купить новую лампу.

Проблема выбора ламп

При выборе стоит обращать внимание на:

  • целостность упаковки
  • производителя
  • обязательную проверку при покупке

Для квартиры больше подойдут энергосберегающие лампы, которые дают теплый свет. Для нежилых помещений – холодный. Наиболее актуально устанавливать компактные люминесцентные лампы, так как они успели себя зарекомендовать. Но основывать свой выбор стоит, отталкиваясь от ситуации.

Почему нужно устранить мигание энергосберегающей лампы

Помимо того, что постоянное мигание  эффективно мешает покою, оно еще уменьшает срок работоспособности лампы. Если оперативно не устранить проблему, то о феноменальной работоспособности, заявленной заводом-производителем можно забыть. В среднем, энергосберегающая лампа может проработать около 10000 часов, потребляя при этом минимум энергии. Мигание сокращает этот срок примерно в 2 раза. При этом стоит учитывать изначальное качество лампы.

Однако не стоит идти сразу на радикальные меры, не испробовав перед этим простые методы решения проблемы. Разобраться с проводкой или выключателями можно всегда, но начать стоит с замены самой лампочки. При серьезном вмешательстве стоит быть крайне внимательным, и лучше не пытаться разобраться с проводкой или выключателями, не имея необходимых навыков. При работе с электричеством обязательно нужно придерживаться правил техники безопасности:

  • отключить электропитание на щитке в квартире или лестничной клетке
  • предупредить соседей о проводящихся работах
  • удостовериться в отсутствии электричества

Если все сделано правильно, то энергосберегающая лампа перестанет мигать при выключенном свете и прослужит весь положенный ей срок.

Получить профессиональные консультации, а если потребуется, помощь  специалиста можно, сделав заявку на услуги мастера через сервис Юду.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

В комнате находятся три выключателя. Использование схем с тремя выключателями

Представим что вы стоите перед закрытой комнатой, в которой есть три лампочки и все они на данный момент выключены. Кроме того, перед вами есть три выключателя, которые отвечают за какую-либо из лампочек. Вы можете включать и выключать лампочки сколько угодно раз, а вот зайти в комнату вы можете всего один раз. Также вы не знаете какой выключатель к какой лампочке относиться.

Зайдя в комнату вы можете делать с лампочками все что угодно, вот только назад к выключателям вы уже вернуться не сможете. Теперь сам вопрос. Вам надо сказать какой выключатель относиться к какой-либо из лампочек. К примеру, второй выключатель работает с 3 лампочкой и так далее.

Решение

На самом деле здесь все очень просто. Если у нас нету никаких дополнительных возможностей, то мы можем поступить следующим образом. Включаем одну из лампочек и оставляем её гореть постоянно. Второй переключатель вообще не трогаем, а вот третий переключатель мы включаем, ждем несколько минут и потом выключаем его обратно. Теперь, когда мы зайдем в комнату мы обнаружим одну светящуюся лампочку, одну погасшую лампочку и при этом холодную на ощупь и одну также погасшую, но на ощупь теплую/горячую лампочку. На основе этого мы сможем понять какой выключатель относиться к той или иной лампочке.

Также, возможно ответить и по-другому. К примеру, если у нас есть возможность пользоваться дополнительными вещами, то мы можем подать больший ток на какой-либо переключатель. Теперь зайдя в комнату одна лампочка будет перегоревшей, одна включенной и одна выключенной. Опять-таки, определить какой выключатель к какой лампочке относиться не составит никакого труда.

В разделе на вопрос Загадка про 3 лампочки заданный автором Лосось лучший ответ это Включил, немного подождал, выключил.


Включил другой. Зашел. Одна лампочка горит, другая (которая до этого горела) — теплая.

Ответ от 22 ответа [гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Загадка про 3 лампочки

Ответ от Двутавровый [гуру]
позвать помощника), раз сам ничего не может….

Ответ от Obichniy Pacan [гуру]
Головой пробить стену в подвал, чтоб видно было!!

Ответ от Миросозерцание [новичек]
включить фонарик???))

Ответ от Џ Я [гуру]
Включаем один выключатель, ждем некоторое время (скажем, 5 минут) , выключаем его и включаем другой, после чего идем к лампочкам. Один выключатель мы оставили включенным — соответствующая лампочка горит, из оставшихся — та, что недавно горела, будет заметно горячее той, которая все это время была выключена. Той, что горячее, соответствует выключатель, который мы включили и потом выключили, оставшейся соответствует выключатель, который мы совсем не трогали.

все гениальное-просто.

Ответ от Вадим [гуру]
открыть выключатель подключить диод. одну включить. одну оставить выключенной. через диод в пол накала гореть будет
не факт что до ламп дотянутся

Ответ от Куся [гуру]
Включаете тумблер 1 на какое-то время. Выключаете его. Включаете тумблер номер два и идете в подвал. Горящая лампочка подключена к тумблеру 2, это очевидно, мы его не выключили. Трогаете рукой две оставшиеся лампы. Теплая лампочка (только что горела) – это номер 1. Холодная лампочка – номер 3.

Ответ от Єанис Хайруллин [гуру]
1 выключатель включить, второй включить минут на 5, потом выключить, третий оставить в покое. Зайдя вподвал, потрогать лампочки. та, которая горячая, но не горит — номер второй, 1 номер включен, третий соответственно — нет))) правильно? Нас учили логике и сообразительности, иногда помогает)

Ответы@Mail.Ru: Загадка про 3 лампочки

позвать помощника), раз сам ничего не может….

Головой пробить стену в подвал, чтоб видно было!!

включить фонарик???)))

Включаем один выключатель, ждем некоторое время (скажем, 5 минут) , выключаем его и включаем другой, после чего идем к лампочкам. Один выключатель мы оставили включенным — соответствующая лампочка горит, из оставшихся — та, что недавно горела, будет заметно горячее той, которая все это время была выключена. Той, что горячее, соответствует выключатель, который мы включили и потом выключили, оставшейся соответствует выключатель, который мы совсем не трогали. все гениальное-просто.

открыть выключатель подключить диод. одну включить. одну оставить выключенной. через диод в пол накала гореть будет не факт что до ламп дотянутся

Включаете тумблер 1 на какое-то время. Выключаете его. Включаете тумблер номер два и идете в подвал. Горящая лампочка подключена к тумблеру 2, это очевидно, мы его не выключили. Трогаете рукой две оставшиеся лампы. Теплая лампочка (только что горела) – это номер 1. Холодная лампочка – номер 3.

1 выключатель включить, второй включить минут на 5, потом выключить, третий оставить в покое. Зайдя вподвал, потрогать лампочки. та, которая горячая, но не горит — номер второй, 1 номер включен, третий соответственно — нет))) правильно? Нас учили логике и сообразительности, иногда помогает)

Перед входом включить сразу 2 лампочки, например 2 крайние, зайти, 1 из горящих лампочек выкрутить (будет понятно какой выключатель относится к негорящей лампе, какой по логике к выкрученной)

СЛИШКОМ СЛОЖНААА

ээмм я не это простила:(

touch. otvet.mail.ru

У вас в комнате лампочка, за дверью 3 выключателя, как узнать какой выключатель нужен для лампочки?

Загадка старая. Нажать первый выключатель и уйти минут на пять. Войти, выключить первый, включить второй. Если лампочкка горит, это второй. Если лампочка не горит и она горячая — это первый. А если она не горит и холодная — это третий.

ну если дается только один раз, то лучше сразу три клавиши нажать…

дверь не закрывать

выйти за дверь, но не закрывать ее. по очереди нажать все три выключателя и смотреть когда лампа загориться тогда войти

Включить сразу три.

touch.otvet.mail.ru

Мы имеем две комнаты, в 1-й, три выключателя, а во 2-й, одна лампочка — 5 Апреля 2015 — Blog

Мы имеем две комнаты, в 1-й, три выключателя, а во 2-й, одна лампочка

3. Лампа и выключатель багажника.

двойной выключатель и три лампочки.

Как подключить две лампочки на один выключатель схема.

Подключение трех и более ламп — схемы.

Альтернатива 2 проходных и два перекрестных выключателя, куча проводов

выключателей привести в распределительную коробку по три провода, от

10 баллов) Одна лампа и три выключателя Имеется одна лампа, которая

В одной комнате находятся три выключателя, в другой — три лампочки

Схема соединения двух выключателей и трех лампочек.

заметить, подключение 2-х клавишного выключателя к лампам, в принципе

Подключении лампочки и выключателя схема.

Если у нас двухклавишный выключатель (можно включить то две (одну), то

электрик, лампа, электромонтер, провода, розетка, выключатель

Перед входом в подвал установлены 3 выключателя. . Каждый включает

Соединение выключателя и лампочки схема.

Как подключить выключатель света? Управление двумя лампочками с двух

У меня дома — схема с тремя переключателями и одной лампой (люстрой

Лампочки. Умный дом. Рамки. Светодиодные ленты. Бра. Выключатели

2. Подсоединить контрольные лампы в соответствии со схемой. Включить

Схема подключения трех рожковой люстры.

Вчера полез у бабули своей поменять блок выключателей (тот Три клавиши

Три выключателя на одну лампу (Электрик НУРЖАН) один — видео

Прежде чем подключать люстру, у которой две и три лампочки к

как подключить три проходных выключателя — Ппланета схем.

Для управления из трех мест нужно два проходных выключателя на два

Сделать такую лампочку с двумя выключателями, мне кажется, совсем не

Схемы управления и сигнализации воздушных выключателей — Схемы.

Содержание:

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце — выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с .

Классическая схема подключения проходного выключателя с трех мест требует использования двух и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим — промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным — выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно . Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

Light Bulb Diagram — Bilder und Stockfotos

10.943Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 10.943

light bulb diagram Фото и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

geschäftsmann hält kreative glühbirne mit wachstumsdiagramm und Banking-Ikonen. finanzinnovationstechnologie entwickelt neue produkte und dienstleistungen, die den erfolg und den gewinn im globalen geschäft steigern. — схема лампочки стоковые фото и изображения

Geschäftsmann hält kreative Glühbirne mit Wachstumsdiagramm und. ..

infografiken und kritzeleien — схема лампочки stock-grafiken, -clipart, -cartoons und -symbole клипарт, -мультфильмы и -symbole

Feedback-Icon-Set

setzen sie glühbirne mit konzept der idee, verkauf trichter mit pfeilen, мегафон и монитор с диаграммой диаграммы. бизнес-инфографикворлаге. вектор — диаграмма лампочки сток-график, -клипарт, -мультфильмы и -символ

Setzen Sie Glühbirne mit Konzept der Idee, Verkauf Trichter mit…

energieeffizienz-rating-labels, die einen niedrigen verbbrauch und effiziente produkte zur reduzierung des co₂-fußabdrucks fordern. geringere co2-emissionen mit effizienten haushalten und geräten. grünes, umweltfreundliches geschäft. — схема лампочки стоковые фотографии и иллюстрации

Energieeffizienz-Rating-Labels, die einen niedrigen Verbrauch…

handgezeichnete illustrationen — схема лампочки стоковая графика, -клипарт, -мультфильмы и -символ

Handgezeichnete Illustrationen

kurz-stromkreis-diagramm — диаграмма лампочки фондовая графика, -клипарт, -мультфильмы и -symbole

Kurz-Stromkreis-Diagramm

doodles konzeptionelle idee диаграмма. — диаграмма лампочки сток-график, -клипарт, -мультфильмы и -символ

Doodles konzeptionelle Idee Diagramm.

Infografische Designvorlage, Puzzle in form von leuchtenden glühbirnen — диаграмма лампочки, графика, -клипарт, -мультфильмы и -symbole

Infografische Designvorlage, Puzzle in Form von leuchtenden Glühbi

Набор иконок для инвестиций и инвестиций — acme-serie — схема лампочки фондовая графика, -клипарт, -мультфильмы и -символ

Набор иконок для инвестиций и инвестиций — Acme-Serie диаграмма stock-grafiken, -clipart, -cartoons und -symbole

Idee-Glühbirne Konzept Infografik Vector-Skizze von Hand

handgezeichnete infografik für die visualisierungsvorlage der gedankenkarte mit glühbirne als hauptsymbol — диаграмма лампочки stock-grafiken, -clipart, -cartoons -символ

Handgezeichnete Infografik für die Visualisierungsvorlage der…

Lineo editierbare Hub — strategie und management skizzieren symbole — диаграмма лампочки stock-grafiken, -clipart, -cartoons und -symbole

Lineo editierbare Hub — Strategie und Management skizzieren. ..

бизнес набор иконок konzept und kritzeleien. — диаграмма лампочки сток-графики, -клипарт, -мультфильмы и -символ

Набор иконок Бизнес Konzept und Kritzeleien.

значка бизнес-линии. editierbare schlaganfall. пиксель идеальный. для мобильных устройств и Интернета. enthält solche symbole als рукопожатие, ziel, vereinbarung, вдохновение, стартап. — схема лампочки сток-график, -клипарт, -мультфильмы и -символ

Иконки бизнес-линий. Editierbare Schlaganfall. Пиксель идеальный. Для

набор векторных инфографик, глубокая идея, построенная диаграмма, диаграмма Wissen, стартовая ракета, повторная установка, мужская копия gehirn lernen study graph präsentation, treppen-tür. 3, 4, 5, 6 möglichkeiten, teile, schritte, prozesse — схема лампочки стоковая графика, -клипарт, -мультфильмы и -символ

Vektor-Infografik Set, Glühbirne Idee, Bildung Diagramm,…

leichte burb ideenvorlage für infografik zur präsentation für 4 elemente — схема лампочки сток-график, -клипарт, -мультфильмы и -символ

Leichte Burb Ideenvorlage für Infografik zur Präsentation für 4. ..

vektor-glühbirne infografik. vorlage für круговая диаграмма, диаграмма, презентация — диаграмма лампочки фондовая графика, -клипарт, -мультфильмы и -символ

Vektor-Glühbirne Infografik. Фон для круга Diagramm,…

infografik und personalelemente — диаграмма лампочки stock-grafiken, -clipart, -cartoons und -symbole

Infografik und Personalelemente

векторный информационный набор. sammlung von vorlagen für диаграмма цикла, диаграмма — диаграмма лампочки, графика, -клипарт, -мультфильмы и -символ

Набор векторных инфографик. Sammlung von Vorlagen für cycle Diagramm,

векторных инфографических данных. бизнес-диаграмма и графическое изображение, логотип стартапа — диаграмма лампочки, графическое изображение, -клипарт, -мультфильмы и -символ

Vektor-Kreis Infografik Satz. Бизнес-диаграмма и Pfeile…

glühbirne und geöffneter vintage-buchstil vintage-konzept mit dunklem hintergrund und aktienmarkt oder forex-handelsdiagramm und kerzendiagramm, geeignet für finanzanlagegeld, währungsumtausch. — схема лампочки стоковые фото и изображения

Glühbirne und geöffneter Vintage-Buchstil Vintage-Konzept mit…

unternehmenswachstum infografik — схема лампочки stock-grafiken, -clipart, -cartoons und -symbole -график-зиклус. optionen, teil, schritt, prozess. menschenkopf, glühbirne, aktentasche, timeline, herzensliebe, пирамида, buchstabe a — диаграмма лампочки фондовая графика, -клипарт, -мультфильмы и -символ

Vektor-Kreis Pfeile Infografik, Präsentation-Diagramm, Diagramm,…

schwarz-weiß-illustration von Ballons und Symbolen — диаграмма лампочки stock-grafiken, -clipart, -cartoons und -symbole

Schwarz-Weiß-Illustration von Ballons und Symbolen

дизайн-мышление konzept, linienstil vektorillustration — диаграмма лампочки stock-grafiken , -клипарт, -мультфильмы и -символ

Design Thinking Konzept, Linienstil Vektorillustration

einfacher stromkreis auf weißemhintergrund (параллельно). — схема лампочки сток-график, -клипарт, -мультфильмы и -символ

Einfacher Stromkreis auf weißem Hintergrund (параллельный).

konzept der geschäftsidee mit menschen und chartmen — диаграмма лампочки stock-grafiken, -clipart, -cartoons und -symbole handelsdiagramm und kerzendiagramm, geeignet für finanzanlagegeld, währungsumtausch. — схема лампочки стоковые фото и изображения

Glühbirne und geöffneter Vintage-Buchstil Vintage-Konzept mit…

leichte blase infografik elemente — схема лампочки стоковая графика, -clipart, -cartoons und -symbole

leichte blase infografik elemente

glühbirne-infografik-vorlage mit 7 optionen. креативный бизнес-стартап-концепт. einsetzbar als kreisförmige диаграмма, диаграмма, диаграмма, схема рабочего процесса для оценки, сеть, презентация-циклус. vektor-hintergrund — схема лампочки сток-график, -клипарт, -мультфильмы и -символ

Glühbirne-Infografik-Vorlage mit 7 Optionen. Креативный Бизнес-Ста

Ратсель и тимбилдинг — диаграмма лампочки фондовая графика, -клипарт, -мультфильмы и -символ

Ратсель и тимбилдинг

infografik-kreis. zyklusdiagramm mit 4 optionen. kann für диаграмма, grafik, bericht, präsentation verwendet werden — диаграмма лампочки фондовая графика, -клипарт, -мультфильмы и -символ

Infografik-Kreis. Zyklusdiagramm mit 4 Optionen. Kann für…

03_unicornset [konvertiert] [wiederhergestellt] — схема лампочки сток-график, -клипарт, -мультфильмы и -символ

03_UnicornSet [Convertiert] [Wiederhergestellt]

infografik-elemente — схема лампочки stock-grafiken, -clipart, -cartoons und -symbole technologie prozesssystem geschäft mit rekrutierung, einstellung, teambuilding. ауфбауорганизация. — диаграмма лампочки stock-fotos und bilder

Mann mit Stift Touch Graph Markt Stock und Glühbirne mit…

geschäftsfrau hand-touch-graph-markt stock und glühbirne mit personensymbol auf dem weißenhintergrund, technologie-prozess-system-geschäft mit rekrutierung, einstellung, тимбилдинг. структуры организаций. — схема лампочки стоковые фото и изображения

Geschäftsfrau Hand-Touch-Graph-Markt Stock und Glühbirne mit…

творческая векторная информация, диаграмма, диаграмма, диаграмма. 3, 4 — схема лампочки сток-график, -клипарт, -мультфильмы и -символ

Kreative Vektor-Pfeile Infografiken festgelegt, Diagramme,…

workflow-konzept — схема лампочки сток-график, -клипарт, -мультфильмы и -symbole

Workflow-Konzept

energieeffizienzdiagramm. символ für die effizienz eines autos oder eines haushaltsgerätes wie kühlschrank, waschmaschine oder fernseher. — схема лампочки стоковые фото и изображения

Energieeffizienzдиаграмма. Symbol für die Effizienz eines Autos…

Параллельное изображение в 3D-рендеринге — схема лампочки фото и изображения

Параллельное изображение в 3D-рендеринге клипарт, -cartoons und -symbole

Der elektromagnetischen Spektrums Vektor-Zeichnung

blueprint projekt, eine idee-maschine — схема лампочки stock-grafiken, -clipart, -cartoons und -symbole

Blueprint Projekt, Eine Idee-Maschine

Bündeln sie sich mit infografik-designvorlagen für flächen-, blasen- und fortschrittsдиаграмма. 49 современных ярких векторных иллюстраций для презентации. jahresbericht — диаграмма лампочки сток-график, -клипарт, -мультфильмы и -символ

Bündeln Sie sich mit Infografik-Designvorlagen für Flächen-,…

символ бизнес-линии — диаграмма лампочки сток-график, -клипарт, -мультфильмы und -symbole

Business-Line Symbole

geschäftsdiagramme und infografik elemente. — схема лампочки сток-график, -клипарт, -мультфильмы и -символ

Geschäftsdiagramme und Infografik Elemente.

vektor-start, forschung, creativ, erde und zeit infografiken. geschäftsbericht mit 4, 5, 6 и 7 optionen, teile, schritte prozesse. баллон, глиняная биржа, мишень, стоппур и лупа. — диаграмма лампочки фондовая графика, -клипарт, -мультфильмы и -символ

Vektor-Start, Forschung, creativ, Erde und Zeit Infografiken….

satz von sechs infografik 7 optionen, schritte, teile, prozesse vorlagen. — схема лампочки сток-график, -клипарт, -мультфильмы и -символ

Satz von sechs Infografik 7 Optionen, Schritte, Teile, Prozesse…

абстрактный бизнес-герунде Infografikvorlage с 6 вариантами. диаграммы buntes, zeitleiste und zeitplan isoliert auf lichthintergrund. — диаграмма лампочки — графика, -клипарт, -мультфильмы и -символ

Abstrakte Business-Gerundete Infografikvorlage mit 6 Optionen….

geschäftsideen. freihand zeichnung glühbirne business doodles set — схема лампочки стоковые фотографии и изображения

Geschäftsideen. Freihand Zeichnung Glühbirne Business Doodles Set

Arbeit und Inspiration — диаграмма лампочки Stock-grafiken, -clipart, -cartoons und -symbole

Arbeit und Inspiration

eine mannhand, die eine helle glühbirne mit wirtschaftswachstumserfolg auf dem table hält. — схема лампочки стоковые фотографии и изображения

Eine Mannhand, die eine helle Glühbirne mit Diagramm…

das schaltungs- oder arbeitsprinzip der glühbirnen — схема лампочки стоковая графика, -клипарт, -мультфильмы и -символ

Das Schaltungs- oder Arbeitsprinzip der Glühbirnen

led-glühbirne — схема лампочки stock-grafiken, -clipart, -cartoons und -symbole

Glühbirne im 19. Jahrhundert Lackleder-Zeichnung Stil

set linie elektrische stecker, glühbirne mit konzept der idee, widestand strom und elektrische schaltung schema символ. вектор — диаграмма лампочки сток-график, -клипарт, -мультфильмы и -символ

Set Line Elektrische Stecker, Glühbirne mit Konzept der Idee,…

geschäftsstrategie mit einem holzblock mit vikon Business Finance aktionsplan, ziele und ziele, stapel auf dem tisch über geschäftsstrategie und aktionsplan. — диаграмма лампочки фото и фото

Geschäftsstrategie mit einem Holzblock mit vikon Business…

set line glühbirne mit konzept der idee, электрический трансформатор, широкостенный стром и электрическое сообщение. glühende neon-ikone auf Ziegelwand. вектор — диаграмма лампочки сток-график, -клипарт, -мультфильмы и -символ

Set Line Glühbirne mit Konzept der Idee, elektrischer…

satz von infografikelementen — схема лампочки stock-grafiken, -clipart, -cartoons und -symbole die die energiekosten darstellen — схема лампочки фото и изображения

Energieeffizienzskala mit einer Glühbirne, einem Bleistift für. ..

из 100

Рисунок лампочки — Как нарисовать лампочку шаг за шагом

Лампочка — незаменимый предмет в нашей повседневной жизни. Это то, что дает нам свет во время тьмы.

Что может быть лучше, чтобы продемонстрировать свои художественные способности, чем превратить, казалось бы, посредственный объект в творческое произведение искусства?

Если вы ищете что-то новое, чтобы рисовать и практиковать свои навыки рисования, то это может быть то, что вы ищете!

Мы создали пошаговое руководство по рисованию лампочки, состоящее из 9 простых и простых шагов.

Этот урок состоит из подробных инструкций и наглядных иллюстраций , которые помогут вам быстро нарисовать лампочку!

Являетесь ли вы новичком или экспертом в рисовании, мы уверены, что вы сможете нарисовать лампочку с помощью этого урока.

Это отличный способ отточить свои художественные навыки, так как это руководство позволяет вам настроить свой рисунок и выбрать уникальный набор цветов для вашего произведения искусства!

Развлекайся и используй свои художественные навыки, чтобы нарисовать лампочку!

О чем эта запись в блоге

  • Как нарисовать лампочку — приступим!
    • Шаг 1
    • Шаг 2. Создайте грубый набросок лампочки
    • Шаг 3. Уточните контур лампочки
    • Шаг 4. Теперь нарисуйте первый слой колпачка лампочки
    • Шаг 5. Затем , Нарисуйте второй слой основания
    • Шаг 6. Затем добавьте третий слой цоколя
    • Шаг 7. Завершите создание цоколя или основания лампочки
    • Шаг 8. Нарисуйте опору нити накала и контактный провод
    • Шаг 9. Теперь создайте иллюминацию лампочки
    • Вот как можно сделать рисунок лампочки еще лучше…
    • Рисунок лампочки готов!

Шаг 1

Нарисуйте идеальный круг в верхней части бумаги. Это обрисовывает в общих чертах круглое тело лампочки.

Если вам нужна помощь в рисовании идеального круга, вы всегда можете воспользоваться циркулем. Это инструмент для рисования, который позволяет быстро и легко рисовать пропорциональные круги.

Шаг 2. Создайте грубый набросок лампочки

Прямо под кругом нарисуйте конусообразную фигуру. Края двух разных фигур должны быть выровнены, чтобы идеально сформировать структуру лампочки.

Не нажимайте слишком сильно карандашом при рисовании контура. Важно рисовать легкими штрихами, чтобы можно было легко стереть какую-то часть линии, которая в дальнейшем вам больше не понадобится.

Шаг 3. Уточнение контура лампочки

Уточните форму лампочки, просто стерев нижнюю часть круга, перекрывающуюся внутри контура, открыв изысканную фигуру лампочки.

Шаг 4. Теперь нарисуйте первый слой крышки колбы

Нарисуйте длинную тонкую линию прямо под стеклянной колбой, как показано на рисунке. Так создается первый слой основы.

Цоколь или цоколь лампочки выполняют три основные функции. Во-первых, он надежно поддерживает лампочку при подключении к источнику электроэнергии.

Во-вторых, он передает электричество от основного источника к самой лампочке. И, наконец, он удерживает стеклянную колбу и все компоненты внутри колбы.

Шаг 5. Затем нарисуйте второй слой основы

Нарисуйте еще один слой основы прямо под первым слоем, который мы нарисовали в предыдущем шаге.

Теперь у вас должна быть основа с двумя слоями поверх другого.

Шаг 6. Затем добавьте третий слой крышки

Повторите предыдущий шаг, чтобы создать третий слой основы.

После завершения этого шага у вас должна быть основа с тремя одинаковыми слоями.

Шаг 7. Завершите цоколь или цоколь лампочки

После завершения трех слоев цоколя лампочки пришло время нарисовать ее нижнюю часть, соединяющую лампочку с источником электричества.

Прямо под тремя слоями основы, которые мы нарисовали в предыдущих шагах, нарисуйте короткую нисходящую диагональную линию, обращенную друг к другу с каждой стороны.

Затем нарисуйте слегка изогнутую горизонтальную линию, соединяющую обе нижние конечные точки каждой диагональной линии.

Шаг 8. Нарисуйте опору нити накала и контактный провод

Завершите работу над лампочкой, протянув провод внутри лампочки. Начиная с основания, нарисуйте две прямые линии, идущие вверх.

Как только вы достигнете желаемой длины контактного провода, которая составляет около дюйма, нарисуйте несколько спиральных линий, соединяющих обе линии, которые мы только что нарисовали.

Шаг 9– Теперь создайте иллюминацию лампочки

Теперь, для более драматичного эффекта, нарисуйте несколько вертикальных линий, окружающих стеклянную лампочку. Это создает иллюзию свечения и заставляет лампочку казаться светящейся.

Теперь, когда мы успешно нарисовали лампочку, пришло время самой захватывающей части — выбора цветов и раскраски вашего рисунка!

В этой части вы можете продемонстрировать свои художественные способности и способность смешивать и сочетать различные цвета.

Чаще всего используются лампочки традиционного белого и желтого цветов. Однако существуют современные лампочки с широким спектром забавных цветов, таких как красный, синий, зеленый и другие!

Это дает вам множество вариантов цвета на выбор при окрашивании лампочки.

Получайте удовольствие, играя с цветами, и наблюдайте, как ваша лампочка ярко светится!

Вот как вы можете сделать свой рисунок лампочки еще лучше…

Давайте прольем свет на то, как вы можете сделать свой удивительный рисунок лампочки еще лучше!

Каждый день мы пользуемся лампочками, чтобы пролить свет на свою жизнь, поэтому они являются действительно практичным продуктом, который всегда нужен.

Хотя они практичны, их также можно использовать в символических целях. Например, лампочка может символизировать идею, а в мультфильмах часто лампочка появляется над головой персонажа.

Это одна из идей, которую стоит попробовать, так как вы можете сделать этот эскиз лампочки еще более увлекательным, нарисовав под ним мультяшную голову!

Лампочки относительно просты, но это не значит, что вы не можете добавить свои собственные мелкие детали, чтобы сделать их еще более заметными.

Например, вы можете нарисовать извилистую нить внутри лампочки, чтобы показать, что лампочка перегорела.

Вы также можете нарисовать несколько трещин на стекле, чтобы было похоже, что лампочку уронили. Можете ли вы придумать какие-либо другие мелкие детали?

Лампочка должна быть где-то вкручена, чтобы она работала. Вы можете придать этому рисунку лампочки больше декоративности, нарисовав, где она ввинчена.

Это может быть настенная фурнитура, или она может быть ввинчена в творческое изобретение! Эта вторая идея была бы отличным предлогом для вас, чтобы быть очень изобретательным в своем дизайне.

Ранее в руководстве мы рассмотрели типы цветов, которые можно использовать для этой лампочки, но вы также можете поэкспериментировать с различными средами.

Например, вы можете использовать очень легкие акварельные краски синего или светло-коричневого цвета, чтобы имитировать вид прозрачного стекла.

При раскрашивании вы также можете использовать настоящую лампочку в качестве модели, чтобы увидеть, как выглядит стекло, когда вы раскрашиваете.

Использование цветов вокруг лампочки также может создать ощущение, что она действительно излучает свет, так что экспериментируйте с удовольствием!

Ваш рисунок лампочки готов!

Надеемся, вам понравится этот пошаговый урок рисования лампочки. Теперь, когда вы умеете рисовать лампочку, вы можете использовать ее в более сложных рисунках в будущем.

Например, вы можете нарисовать интерьер дома с лампочкой, прикрепленной к потолку.

Мы регулярно загружаем новые учебные пособия по рисованию, поэтому следите за обновлениями, чтобы постоянно учиться рисовать что-то новое.

Не забудьте поделиться этими уроками с друзьями. Таким образом, вы все сможете весело провести время, рисуя вместе!

Как только вы успешно нарисуете лампочку и раскрасите ее, мы уверены, что вы очень гордитесь собой за создание шедевра.

Покажите свое произведение искусства, опубликовав его на нашей странице в Facebook и Pinterest.

Нам не терпится увидеть твой рисунок светящейся лампочки!

Фото со схемой лампочки и изображения премиум-класса в высоком разрешении

  • CREATIVE
  • EDITORIAL
  • VIDEO
  • Best match
  • Newest
  • Oldest
  • Most popular

Any dateLast 24 hoursLast 48 hoursLast 72 hoursLast 7 daysLast 30 daysLast 12 monthsCustom date range

  • Royalty- бесплатно
  • С защитой прав
  • РФ и РМ

Выбрать бесплатные коллекции >Выбрать редакционные коллекции >

Встраиваемые изображения

Просмотрите 1,231

диаграмма лампочки доступных стоковых фотографий и изображений или выполните поиск по запросу idea, чтобы найти больше отличных стоковых фотографий и изображений. инфографика роста бизнеса — диаграмма лампочки фондовые иллюстрациичертеж проекта идеи машины — диаграмма лампочки фондовые иллюстрациичертеж лампочки на чертежной бумаге — диаграмма лампочки фондовые иллюстрации диаграмма фондовых иллюстрацийнабор инфографических элементов — диаграмма лампочки — диаграмма лампочки стоковые иллюстрациинабор значков обратной связи — диаграмма лампочки фондовые иллюстрацииэлементы инфографики и человеческих ресурсов — диаграмма лампочки фондовые иллюстрацииэлементы инфографики светового пузыря — диаграмма лампочки фондовые иллюстрацииконцепция бизнес-процесса — диаграмма лампочки фондовые иллюстрацииэлементы инфографики — диаграмма лампочки — диаграмма лампочки стоковые иллюстрацииэлементы инфографики — диаграмма лампочки стоковые иллюстрациистарая гравированная иллюстрация тангенциального гальванометра — диаграмма лампочки стоковые картинки, фотографии без лицензионных платежей и изображенияэлементы инфографики — диаграмма лампочки стоковые иллюстрацииинфографические элементы шаблона бизнес-модели — диаграмма лампочки стоковые иллюстрациишесть вариантов инфографика — диаграмма лампочки фондовые иллюстрациичерно-белый интернет набор иконок — диаграмма лампочки фондовые иллюстрацииинфраструктура инфографика — диаграмма лампочки фондовые иллюстрациинабор иконок для бизнеса и инвестиций — acme серия — диаграмма лампочки стоковые иллюстрацииплан и отчет — диаграмма лампочки фондовые иллюстрациибизнес диаграммы и элементы инфографики — диаграмма лампочки фондовые иллюстрацииэлементы инфографики — диаграмма лампочки фондовые иллюстрациикрасочные студенческие силуэты — диаграмма лампочки фондовые иллюстрацииэлементы инфографики — диаграмма лампочки стоковые иллюстрациибизнес и маркетинг — набор значков вектора тонкой линии. пиксель идеальный. набор содержит такие значки, как работа в команде, обратная связь, стратегия, производительность, диаграммы, рукопожатие, портфель. — схема лампочки фондовые иллюстрацииинфографические элементы — диаграмма лампочки фондовые иллюстрациидизайнерская концепция мышления, векторная иллюстрация стиля линии — диаграмма лампочки фондовые иллюстрацииплан большой идеи машины — диаграмма лампочки фондовые иллюстрацииэлектротехника тонкие линии иконки — редактируемый штрих — диаграмма лампочки фондовые иллюстрацииработа и вдохновение — диаграмма лампочки стоковые иллюстрацииэволюция лампочки — от Томаса Эдисона до энергосберегающей лампочки — диаграмма лампочки стоковые картинки, фотографии без лицензионных платежей и изображенияконцепция лампочки,идеи новых идей с инновационными технологиями и творчеством.,инвестиционная концепция,сток концепция рынка — диаграмма лампочки стоковые картинки, фотографии и изображения без лицензионных платежейинфографическая концепция — диаграмма лампочки стоковые иллюстрацииуправление продуктом — набор значков контура — диаграмма лампочки стоковые иллюстрацииВыгравированный патент «Улучшение электрического освещения» Томаса Эдисона из книги «Коллекция» Соединенных Штатов Америки палатки, подаренные Томасу А. Эдисону,… иконы бизнес-направлений. редактируемый штрих. пиксель идеальный. для мобильных устройств и Интернета. содержит такие значки, как рукопожатие, целевая цель, соглашение, вдохновение, запуск. — диаграмма лампочки стоковые иллюстрацииплан машины искусственного интеллекта — диаграмма лампочки стоковые иллюстрациистарая гравированная иллюстрация раннего рентгена, рентгеновского аппарата — диаграмма лампочки стоковые картинки, фотографии и изображения без лицензионных отчисленийшаблон инфографического дизайна с образовательными ключевыми словами и значками — лампочка диаграмма фондовой иллюстрацииsideas, планирование выполнения — диаграмма лампочки стоковые картинки, фотографии и изображения без лицензионных платежейэлементы инфографики — диаграмма лампочки схема лампочки: стоковые фотографии, фотографии без уплаты лицензионных платежей и изображения. редактируемый штрих. пиксель идеальный. для мобильных устройств и Интернета. содержит такие иконки, как электронный маркетинг, производительность, поисковая оптимизация, реклама, таргетинг, отзывы. — диаграмма лампочки фондовые иллюстрации инфографические элементы — полный набор — диаграмма лампочки фондовые иллюстрации дизайн мышления связанный с процессом инфографический шаблон. диаграмма временной шкалы процесса. макет рабочего процесса с линейными значками — схема лампочки стоковые иллюстрацииконцепция фондового рынка,концепция лампочки,идея — диаграмма лампочки стоковые картинки, фотографии и изображения без лицензионных платежейэлементы инфографики — диаграмма лампочки стоковые иллюстрациистарая гравированная иллюстрация электрической ванны для головы — диаграмма лампочки стоковые картинки, фотографии и изображения без лицензионных отчисленийантичные иллюстрации, физические принципы и эксперименты, электричество и магнетизм: лампочка эдисона — диаграмма лампочки стоковые иллюстрациибизнес и инвестиции — набор иконок тонкой линии — диаграмма лампочки диаграмма лампочки фондовые иллюстрациитворческий процесс к яркой идее — диаграмма лампочки фондовые иллюстрациибесшовный бизнес каракули шаблон — диаграмма лампочки фондовые иллюстрациизначки обратной связи — линейная серия — диаграмма лампочки фондовые иллюстрациистартап бизнес каракули набор — диаграмма лампочки фондовые иллюстрациистарая гравированная иллюстрация лампочек — схема лампочки Стоковые фотографии, лицензионные изображения и изображения из 21

Подробное руководство по конструкции цепи

Боб Лори

Факты, проверенные на Willian Zhou

LED LAMPCO из-за их высокой эффективности в излучении энергии. В настоящее время вы можете приобрести светодиодную лампу с эффективностью 250 люмен на ватт (Лм/Вт). Кроме того, длительный срок службы светодиодов по сравнению с любыми лампами накаливания делает их в 50 раз более эффективными для освещения.

В частности, светодиодные лампы используют схему драйвера светодиодов для управления своей работой. Однако в этом случае мы протестировали множество светодиодов последовательно и построили простую схему светодиодной лампы с эффектами, аналогичными схеме драйвера светодиода. Мы не только обнаружили, что светодиодные лампы имеют высокую энергоэффективность, но нам также удалось сделать светодиод с меньшей мощностью.

Мы поэтапно проведем вас через весь процесс с помощью приведенных ниже рекомендаций. Но сначала давайте разберемся с основами светодиодных ламп.

Что такое светодиодная лампа?

Светодиодная лампа, иногда называемая светодиодной лампой, представляет собой электронный компонент освещения, в котором используются светоизлучающие диоды (отсюда и название светодиоды).

Другими словами, мы рассматриваем его как тип диода, который можно использовать в качестве оптоэлектронного устройства, обеспечивающего проводимость при прямом смещении. Кроме того, он излучает энергию электрического освещения в виде видимых полос электромагнитного спектра. Таким образом, мы в конечном итоге видим видимый свет, который излучается мощными светодиодными лампами. С точки зрения применения для некоторых маломощных индикаторных светодиодов предпочтительнее простые схемы.

Обратная сторона чрезмерного воздействия светодиодного света, особенно синего света, может увеличить нагрузку на глаза и вызвать проблемы со здоровьем, такие как дегенерация желтого пятна. Таким образом, более эффективное регулирование времени, затрачиваемого на гаджеты, такие как телефоны и ноутбуки, может оказать большую помощь.

Мы можем разработать драйверы светодиодов двумя способами;

  1. С помощью линейного регулятора на базе трансформатора или
  2. С помощью обычного трансформатора или импульсного источника питания.

Почему мы используем светодиодные лампы?
  • Вы можете использовать светодиодный ток в нескольких электронных компонентах, включая осветительные приборы и источники света.
  • Более того, некоторые типы светодиодных ламп имеют высокую эффективность при потреблении энергии, небольшие размеры и обеспечивают лучшее освещение. Конкретным примером являются светодиоды белого света, которые набирают популярность благодаря упомянутым характеристикам.
  • Кроме того, здесь легко построить схему, если вы планируете сделать ее самостоятельно. Готовое изделие будет долговечным и надежным.

(используется белый светодиод).

Продолжая читать статью, мы узнаем, как сделать простую схему светодиодной лампы высокой яркости с иллюстрацией схемы. Когда мы используем здесь лампочку, мы подразумеваем, что фитинги и форма единицы аналогичны лампочке накаливания. Однако корпус лампочки состоит только из отдельных светодиодов, когда мы укладываем его рядами, а затем устанавливаем в цилиндрический корпус.

(лампы накаливания)

Цилиндрический корпус обеспечивает равномерное и правильное распределение света лампы под углом 360°. Таким образом, все помещение имеет равномерную световую освещенность.

Как работает схема светодиодной лампы?

Принципиальная схема схемы из 40 светодиодных ламп.

На приведенной выше схеме показана схема работы цепи светодиодной лампы. Более подробно, вот как будет работать схема светодиодной лампы.

(детали светодиодной лампы крупным планом)

  1. Во-первых, на схеме показан один длинный ряд светодиодов, которые соединены друг за другом, образуя таким образом длинную цепочку светодиодов.
  2. В частности, мы использовали 40 светодиодов и соединили их последовательно. В зависимости от ваших интересов, вы можете включить 45 светодиодных ламп для входного напряжения 120 В и около 90 лампочек последовательно для уровня тока около 220В входного напряжения.
  3. Далее, вы можете получить цифры, разделив выпрямленный постоянный ток 310 (в основном от 220 переменного тока) на прямое напряжение, которое получает светодиод.
  4. Практически это будет 310/3.3 = всего 93 числа. Кроме того, вход 120 В будет –      150/3,3 = 45 номеров. Обратите внимание, что увеличение количества светодиодов сверх цифр в примерах снижает риск перенапряжения при включении. Наоборот, низкое число светодиодов увеличит скачок напряжения при включении.
  5. Кроме того, высоковольтный конденсатор является цепью питания светодиодных матриц. В основном вы обнаружите, что его значение реактивного сопротивления оптимизировано для понижения сильного входного тока до более низкого подходящего электрического тока для схемы светодиода.
  6. Конденсатор и два резистора, расположенные на положительном полюсе питания, подавляют первоначальный скачок напряжения при включении и другие колебания напряжения. Вы можете добиться коррекции перенапряжения, введя C2 после моста, то есть R3 и R2.
  7. Наконец, конденсатор поглощает все мгновенные скачки напряжения, тем самым способствуя безопасному и чистому напряжению на встроенных светодиодах предыдущего каскада схемы.

Как построить схему светодиодной лампы?

Некоторые предостережения, которые вам необходимо принять перед началом проекта:

  • Во-первых, вы будете выполнять этот DIY, используя источник питания непосредственно от сети на 230 В переменного тока. Поэтому вы должны заботиться.
  • Затем убедитесь, что вы знакомы с принципами проектирования бестрансформаторного источника питания. Незнание процедуры может быть опасным.

Список деталей

Внутренние светодиодные элементы включают;

D1 — D4 = 1N4007

C2 и C3 = 4,7 мкф/250 В

C1 = 474/400 В или 0,5 мкф/400 В PPC (полиэфирный конденсатор)

R1 = 1M ¼ WATT

R2 и R3 = 100. Вт

Все светодиоды = должны быть 5 мм соломенной шляпой Вход = сеть 220/120 В

Конденсатор класса Х

Схема печатной платы

(схема печатной платы).

Радиатор; Надежный металлический радиатор способствует рассеиванию и отводу тепла, предотвращая перегрев последовательно включенных светодиодов.

Рассеиватель; Основное действие рассеивателя — обеспечить достаточное освещение даже под определенным углом.

Плата драйвера со светодиодами ; основание светодиода часто имеет алюминиевый материал. Количество светодиодов должно быть эквивалентно конструкции лампы, так как это соотношение способствует теплообмену.

Таким образом, вот как работают компоненты схемы светодиодов;

  • Полиэфирный конденсатор C1 0,47 мкФ/400 В снижает напряжение сети.
  • Конденсатор X-Rated представляет собой конденсатор с металлической пленкой, функционирующий как предохранительный конденсатор. Вы найдете его расположенным между нейтралью и линией. В случае перенапряжения произойдет короткое замыкание с последующим перегоранием предохранителя. При этом количество поражений электрическим током будет ограничено.
  • Затем, резистор R1, разрядный резистор, истощает любой заряд, сохраненный от C1, часто, когда вы отключаете вход переменного тока.
  • В-третьих, при включении цепи резисторы R2 и R3 ограничивают пусковой ток.
  •  Диоды D1-D4 представляют собой мостовой выпрямитель, который выпрямляет сокращенное напряжение сети переменного тока до требуемого напряжения.
  • Кроме того, конденсатор C2 действует как конденсатор фильтра.
  • Наконец, стабилитрон D2 регулирует цепь, и теперь он может работать самостоятельно.

Этапы сборки

Шаг 1: Осторожно снимите стеклянную колбу.

Шаг 2: Осторожно откройте узел.

Шаг 3: Удалите всю имеющуюся электронику и утилизируйте ее.

Шаг 4: Затем соберите схему на листе ламината толщиной 1 мм или на матричном ПК.

Шаг 5: Далее ножницами обрежьте ламинирующий лист.

Шаг 6: Отметьте положение шести круглых отверстий на ламинирующем листе.

Шаг 7: Просверлите отверстия (около шести), которые подходят для светодиодов.

Шаг 8: Чтобы сохранить собранные детали светодиода на месте, используйте немного клея.

Шаг 9: После завершения замкните собранную схему.

Шаг 10: Проверьте внутреннюю проводку, чтобы убедиться, что они не соприкасаются друг с другом.

Шаг 11: Наконец, теперь вы можете проверить лампочку на 230 В переменного тока.

Как будет работать светодиодная лампа

Часто для работы светодиодов требуется меньший ток. В стандартном регулируемом источнике питания на основе трансформатора мы используем последовательные резисторы для регулирования тока. Но в этом DIY мы используем конденсатор с рейтингом X для регулирования тока в цепи бестрансформаторного источника питания.

Реактивное сопротивление конденсатора ограничивает доступный ток цепи, так как конденсатор имеет последовательное соединение с источником переменного тока.

Формула для определения реактивного сопротивления конденсатора выглядит следующим образом;

X (c1) = ½ πFC Ом

F= частота напряжения питания C= емкость конденсатора

Часто задаваемые вопросы о конструкции схемы светодиодной лампы пожизненная гарантия, которая длится более 20 лет?

Да, вы можете это сделать, даже если вы должны получить диод Зенера с правильным выбором и номиналом.

  • Какой конденсатор подходит для рабочего тока 90 мАч 230 В?

C2 и C3 — известные фильтрующие конденсаторы, используемые в большинстве приложений.

  • Я провел эксперимент, но мои светодиодные лампы не светятся. В чем может быть проблема, и как я могу ее решить?

Светодиодная лампа может не светиться по многим причинам. Возможно, светодиод некачественный; поэтому они могут взорваться из-за скачка электрического тока, а затем перестать светиться. Для решения проблемы можно использовать NTC или стабилитрон.

Заключение

 В заключение мы продемонстрировали, как спроектировать светодиодную лампочку и как работает схема. На практике вам может понадобиться больше ресурсов или лучший подход. Однако для экспериментальных целей этот самодельный светодиод для вас.

Не забывайте обращаться со всем с большой осторожностью, особенно зная, что вы имеете дело с сетью переменного тока 230 В. По вопросам и проблемам, свяжитесь с нами здесь. Мы будем рады помочь.

Нужны специальные светодиодные услуги?

Получить бесплатную цитату , сейчас!

Таблица размеров лампочек и руководство по сериям

Технические характеристики лампочек, освещение 101

  • Сообщение от Сара Левисон

30 Январь

Немногие шоппинги пугают так, как перед стеной с лампочками разного размера и типа и попытками выяснить, какая из них подходит именно вам. Кому не приходилось возвращать лампочку, потому что они выбрали неправильный тип цоколя или выбрали размер, который не подходит к их светильнику?

Среди всех цветов, форм, мощностей, типов цоколей и размеров может показаться, что вам нужна ученая степень только для того, чтобы выбрать подходящую лампочку. С нашими таблицами размеров ламп и руководством по сериям мы рассмотрим некоторые из наиболее часто используемых ламп и предоставим вам необходимую информацию, чтобы решить головоломку и найти нужный продукт, включая их:

  • Серия лампочек
  • Форма лампочки
  • Крышки и основания
  • Размеры лампочки
  • Часто используемые места

Серия лампочки указывает на ее форму, за которой следует числовой код, указывающий диаметр лампочки в миллиметрах или одной восьмой дюйма, в зависимости от типа. Это руководство организовано по сериям с информацией о других распространенных названиях, размерах (включая таблицы размеров лампочек для каждой серии), типичных случаях использования и популярных цоколях и цоколях.

Серия A

Лампы GLS, стандартные или серии A

Лампочки серии А имеют классическую форму, о которой думает большинство людей, когда представляют себе электрическую лампочку. Лампы серии A также известны как лампы произвольного назначения, лампы общего назначения (GLS) или стандартные лампы. Эти лампочки обычно доступны как с байонетным (B22), так и с винтовым (E27) цоколем и имеют широкий спектр применений. Чаще всего они используются в быту:

  • Потолочные светильники
  • Кухонные светильники
  • Настольные и торшеры
  • Светильники для крыльца
  • Лампы для чтения
Таблица размеров A60 или A19 (стандартная лампа накаливания)
Лампочка
Код лампочки A60 (Великобритания) или A19 (США)
Диаметр в миллиметрах 60 мм
Диаметр в одной восьмой дюйма 19/8 (диаметр 2 3/8 дюйма)
Стандартные длины 100–110 мм (3,9–4,3 дюйма)

Магазин серии лампочек

B/C Series

B/C Series Lightbs

Компактный флуоресцент

Моде. все лампочки, имитирующие форму пламени свечи. Они меньше по размеру, чем большинство других серий лампочек. Каждая лампочка имеет немного разную форму: СА больше всего похожа на пламя свечи со слегка изогнутым кончиком, за ней следуют С и В, которые выглядят более притупленными и стилизованными. Они обычно используются в:

  • Люстры
  • Искусственные свечи
  • Ночные огни
  • Праздничное освещение
  • Прочие декоративные светильники

Как правило, декоративные лампы серий B и C доступны в различных типах цоколей для небольших светильников, включая: E12, ES14, B15, B22 и E27.

Таблица размеров наиболее часто используемых ламп серии B/C
Лампочка
Код лампочки B35/C35
Диаметр в миллиметрах 35 мм
Стандартные длины 90-100 мм

КУПИТЬ ЛАМПЫ СЕРИИ B И C

Лампы серии R & BR

Лампы серии R/BR

Компактные люминесцентные лампы

ПОСМОТРЕТЬ0003

Иногда используемые взаимозаменяемо, лампы с рефлектором (R) или выпуклым рефлектором (BR) имеют внутреннее покрытие из отражающего материала, который помогает проецировать свет из колбы, создавая широкий угол луча. Они также имеют плоскую (R) или выпуклую (BR) поверхность из цветного, матового, прозрачного или узорчатого стекла или пластика, что помогает рассеивать и распределять свет более равномерно.

Facts of Light: Как правило, вы обнаружите, что светодиодные лампы с рефлектором не имеют внутреннего покрытия из отражающего материала. Это связано с тем, что светодиоды обладают высокой направленностью, и весь источник света может быть направлен наружу, а не требует отражения от отражающей поверхности.

Лампы серии Reflector и Bulged Reflector обеспечивают очень широкий угол луча, что делает их идеальными для использования в различных коммерческих и жилых помещениях. Чаще всего они используются в:

SHOP R & BR ЛАМПЫ СЕРИИ

PAR Series

PAR Series лампочки

Like Reflectors и выпуклые отражатели и Parabolic Aluminized Reflectors (PAR) покрыты отражающим материалом (алюминий в данном случае ) предназначены для отражения большего количества света от задней части лампы и увеличения светоотдачи. Лампы PAR короче по длине, чем лампочки R и BR, что делает их более подходящими для светильников, где вам нужен яркий или низкопрофильный вид, уменьшенный блик и эстетика прожектора. Это идеально, потому что свет от ламп PAR не имеет мягких, рассеянных краев выпуклого рефлектора.

Они выпускаются с различными базовыми типами, включая GU10, G53, E14, E27 и B22, что делает их подходящими для ряда светильников в жилых и коммерческих помещениях, таких как:

  • Трековые светильники
  • Встраиваемые светильники
  • Подсветка дисплея
  • Охранные фонари
  • Декоративные прожекторы
  • Архитектурные и ландшафтные светильники
Таблица размеров наиболее часто используемых ламп серии PAR
Лампочка
Код лампочки PAR16 PAR20 PAR25 PAR30 PAR38
Диаметр в миллиметрах 50 мм 63 мм 80 мм 95 мм 120 мм
Общие длины 50–55 мм 64–89 мм 90–100 мм 90–100 мм 134–136 мм

ЛАМПЫ СЕРИИ PAR

Лампы серии MR

Лампы серии MR

Как и их более крупные аналоги, лампы с многогранным отражателем (MR) представляют собой лампы с отражающим покрытием. Они доступны с базовыми типами GU5.3, GU4 и GZ10. Как следует из их названия, отражающий материал на лампе MR многогранен, что помогает им обеспечивать направленный луч света, который может обеспечивать как узкий, так и широкий прожектор. Эта универсальность в углах луча ламп делает их подходящими для использования в:

  • Трековое освещение
  • Встраиваемое освещение
  • Настольные лампы
  • Витрины
  • Ландшафтное освещение
Таблица размеров наиболее часто используемых ламп серии MR
Лампочка
Код лампочки MR11 MR16
Диаметр в миллиметрах 35 мм 50 мм
Стандартные длины 35–37 мм 45–50 мм

КУПИТЬ ЛАМПЫ СЕРИИ MR

Лампы серии G

Лампы серии G

Лампы Globe (G) представляют собой сферические лампочки различных размеров. Они бывают от маленьких лампочек размером с мяч для гольфа, подходящих для небольших закрытых светильников, до очень больших шаров размером с хрустальный шар, предназначенных для демонстрации. Лампы большего размера G обычно имеют углеродные или светодиодные нити накаливания, что придает им эстетически привлекательный вид. Большой диапазон размеров позволяет легко вписать их в различную фурнитуру во многих условиях, в том числе:

  • Небольшие закрытые светильники
  • Подвесные светильники
  • Люстры
  • Декоративные светильники
  • Туалетные столики

SHOP ЛАМПЫ СЕРИИ G

Трубчатые/трубчатые (серия T)

Трубчатые/трубчатые лампочки серии

Трубчатые
Трубчатые

Трубчатые или трубчатые (T) лампочки доступны в различных размерах и формах. привычные люминесцентные лампы в эстетически приятные трубчатые формы, похожие на пробирку, обычно связанную с лампами накаливания. Широкий диапазон размеров и типов основания (включая E27, E12, G5 и G13) делает их пригодными для широкого спектра применений:

  • Люстры
  • Бра
  • Подвесные светильники
  • Освещение склада
  • Гаражное освещение
Таблица наиболее часто используемых размеров T
Лампочка
Код лампочки T30 T45 T5 Т8
Диаметр в миллиметрах 30 мм 45 мм 16 мм 26 мм
Диаметр в одной восьмой дюйма (1,18 дюйма) (1,77 дюйма) 5/8 (0,63 дюйма) 8/8 (1 дюйм)
Общие длины 225-300 мм 110 мм 305-1463 мм 330-1220 мм

МАГАЗИН ЛАМП T СЕРИИ

Лампочки сильно изменились с момента их появления. В этом мире новых лампочек, с таким большим выбором, найти идеальную лампочку для вашей лампы может быть сложно. Зная жизненно важные характеристики лампочек, вам будет проще найти идеальную лампу для любого светильника, в том числе:

  • Лампочка серии
  • Форма лампочки
  • Крышки и основания
  • Размеры лампочки
  • Часто используемые места

ПРОСМОТРЕТЬ ВСЕ ЛАМПОЧКИ

Шаги презентации инфографики диаграммы лампочки Векторное изображение

Шаги презентации инфографики диаграммы лампочки Векторное изображение
  1. лицензионные векторы
  2. шаги векторов
ЛицензияПодробнее
Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

Стд. Расшир.
Печатный/редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменять
Многопользовательский
Предметы перепродажи
Печать по требованию
Способы покупкиСравнить
Плата за изображение 14,99 Кредиты 1,00 Подписка 0,69

Оплатить стандартные лицензии можно тремя способами. Цены евро евро .

Оплата с Цена изображения
Плата за изображение 14,99 Одноразовый платеж
Предоплаченные кредиты 1 Загружайте изображения по запросу (1 кредит = 1 евро). Минимальная покупка 30р.
План подписки От 0,69 € Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.
Способы покупкиСравнить
Плата за изображение 39,99 Кредиты 30,00

Существует два способа оплаты расширенных лицензий. Цены евро евро .

Оплата с Стоимость изображения
Плата за изображение 39,99 Оплата разовая, регистрация не требуется.

Добавить комментарий

Ваш адрес email не будет опубликован.
