Штекер для компьютера. Разъемы питания для компьютера: виды, особенности и применение

Какие бывают разъемы питания для компьютера. Как выбрать подходящий разъем питания. Где используются различные типы разъемов питания ПК. На что обратить внимание при покупке разъема питания для компьютера.

Содержание

Основные виды разъемов питания для компьютера

Разъемы питания играют важную роль в обеспечении электроэнергией различных компонентов компьютера. Существует несколько основных типов разъемов питания ПК:

  • ATX 24-pin — основной разъем питания материнской платы
  • 4-pin и 8-pin EPS12V — дополнительное питание процессора
  • 6-pin и 8-pin PCI-E — питание видеокарт
  • SATA — питание жестких дисков и SSD
  • Molex — устаревший разъем для питания различных устройств

Каждый тип разъема имеет свое назначение и особенности подключения. Рассмотрим их подробнее.

ATX 24-pin — основной разъем питания материнской платы

ATX 24-pin является основным разъемом питания современных материнских плат. Он обеспечивает подачу всех необходимых напряжений для функционирования системной платы и подключенных к ней компонентов.


Основные характеристики ATX 24-pin:

  • 24 контакта
  • Обеспечивает напряжения +3.3В, +5В, +12В
  • Максимальная мощность до 300 Вт
  • Имеет защелку для надежной фиксации

Этот разъем является обязательным для работы любого современного компьютера. Без него система просто не запустится. При подключении важно соблюдать полярность и правильность установки.

Разъемы питания процессора EPS12V

Для питания мощных процессоров используются дополнительные разъемы EPS12V. Они бывают 4-контактными и 8-контактными.

Особенности разъемов EPS12V:

  • Обеспечивают стабильное напряжение 12В для CPU
  • 4-pin используется для процессоров с TDP до 150 Вт
  • 8-pin применяется для высокопроизводительных CPU с TDP свыше 150 Вт
  • Имеют ключи для правильного подключения

Отсутствие подключения EPS12V может привести к нестабильной работе процессора или невозможности запуска системы. Поэтому важно использовать соответствующий разъем под конкретный CPU.

Разъемы питания видеокарт PCI-E

Для питания мощных видеокарт используются специальные разъемы PCI-E. Они бывают 6-контактными и 8-контактными.


Характеристики разъемов питания PCI-E:

  • 6-pin обеспечивает до 75 Вт
  • 8-pin выдает до 150 Вт
  • Могут комбинироваться для питания топовых видеокарт
  • Имеют защелки для надежной фиксации

Важно правильно подобрать и подключить разъемы PCI-E в соответствии с требованиями конкретной видеокарты. Недостаточное питание может привести к нестабильной работе или повреждению GPU.

Разъемы питания накопителей SATA

Для питания жестких дисков, SSD и оптических приводов используются разъемы SATA Power. Они пришли на смену устаревшим Molex.

Преимущества разъемов SATA Power:

  • Компактный размер
  • Обеспечивают напряжения 3.3В, 5В и 12В
  • Горячее подключение
  • Надежная фиксация

Разъемы SATA Power позволяют легко подключать и отключать накопители. При этом они обеспечивают стабильное питание для корректной работы дисков.

Как выбрать подходящий разъем питания для компьютера

При выборе разъемов питания для ПК следует учитывать несколько важных факторов:

  1. Тип и модель материнской платы
  2. Мощность и модель процессора
  3. Требования видеокарты к питанию
  4. Количество и тип накопителей
  5. Мощность и разъемы блока питания

Необходимо внимательно изучить спецификации всех компонентов системы и подобрать совместимые разъемы питания. Это обеспечит стабильную работу компьютера и защиту от возможных повреждений.


Распространенные проблемы с разъемами питания компьютера

При использовании разъемов питания ПК могут возникать различные проблемы:

  • Ненадежный контакт из-за загрязнения или окисления
  • Повреждение контактов при неаккуратном подключении
  • Оплавление разъемов при превышении нагрузки
  • Неправильное подключение и несовместимость разъемов

Для предотвращения подобных проблем важно аккуратно обращаться с разъемами, соблюдать полярность, не превышать допустимые нагрузки и использовать только совместимые компоненты.

Советы по обслуживанию разъемов питания компьютера

Для поддержания разъемов питания ПК в хорошем состоянии рекомендуется:

  • Регулярно очищать контакты от пыли и загрязнений
  • Проверять надежность фиксации разъемов
  • Не допускать чрезмерного натяжения кабелей
  • Использовать качественные блоки питания с запасом по мощности
  • Своевременно заменять поврежденные разъемы и кабели

Правильный уход за разъемами питания поможет продлить срок их службы и обеспечит надежную работу всего компьютера.

Заключение

Разъемы питания играют ключевую роль в работе компьютера. Правильный выбор, подключение и обслуживание разъемов питания позволяет обеспечить стабильную работу всех компонентов системы. При возникновении проблем с питанием ПК в первую очередь следует проверить исправность и надежность подключения всех разъемов.



как называется и какие бывают?

Всем привет! Сегодня мы с вами будем искать разъем для колонок в компьютере. Также вы узнаете, как он называется правильно, какого цвета обычно бывает, как изменить активный слот и зачем это надо. На сходную тематику можно ознакомиться с постом «Как подсоединить колонки к компьютеру».

Какой слот нам нужен

В любом системном блоке, который использует интегрированную звуковую карту на мат плате, есть несколько портов под джек 3.5 мм, используемых для подключения различных устройств. Их цветовая маркировка давно стандартизирована:

  • Красный или розовый – микрофонный вход. Используется исключительно для подключения микрофона, в том числе встроенного в гарнитуру.
  • Синий или голубой – линейный вход. Используется для подключения всех остальных внешних источников звука. Не рекомендуется вставлять сюда микрофон – может перегореть или сам девайс, или коротнуть материнская плата.
  • Зеленый или салатный. Правильное название — линейный выход, используется для подключения аудио колонок или для наушников.

Если вы юзаете гарнитуру от телефона с джеком 3.5, то, скорее всего, использовать их в ПК(в системном блоке), не получится без соответствующего адаптера или переходника.

Дело в том, что у штекера от таких наушников и от колонок немного отличается распиновка. На колонках используется трехконтактный джек – два канала плюс «земля». В гарнитуре от телефона каналов 4: два динамика, «земля» и микрофон. Если же это не гарнитура, а обычные наушники, в ряде случаев переходник может решить проблему.

А вот в современных ноутбуках(новых) уже все предусмотрено и можно не париться по этому поводу.) Разъем на 2.5 джек,  уже практически нигде не используется.

Фронтальная панель

Фронтальная панель корпуса может быть оборудована дополнительными слотами для подключения микрофона и наушников. Как правило, они или имеют такую же цветовую маркировку, как указано выше, или обозначены соответствующими иконками.Учитывайте, что для ПК с разъемом для наушников на фронтальной панели, для активации этого порта требуется установка дополнительных аудио драйверов – например, AC’97 или аналогичных.

Удобство в том, что перед тем как изменить разъем, через который будет выводиться звук, ОС запрашивает пользователя при подключении нового устройства, какой из слотов следует использовать по умолчанию.

В какой разъем вставлять аудио девайсы, это уже дело личных предпочтений пользователя, так как по качеству звучания они не отличаются.

Например, днем можно громко слушать музыку через акустические динамики, подключенные к тыльной крышке корпуса. А вечером, чтобы никому не мешать, использовать наушники, подключая их к фронтальной панели и изменяя настройки в появляющемся диалоговом окне.

Также не следует забывать, что эти опции доступны только в случае, если слоты на фронтальной панели подключены к соответствующим разъемам на материнской плате.

В случае, если гнезда не подключены, запрос от ОСи поступать не будет, так как даже при активном драйвере AC’97 она попросту не увидит ни порт, ни подключаемое устройство.

Ноутбук

Для подключения динамиков или наушников к ноутбуку или нетбуку, следует использовать слот, маркированный пиктограммой со схематическим изображением наушников. Расположенный рядом порт, с изображением микрофона, используется для подключения соответствующего девайса.

Линейным входом, как правило, портативные ПК не комплектуются.

Дополнительная информация

Итак, в какой разъем вставлять колонку или наушники, думаю, вполне понятно – в салатный или зеленый. Это же касается дискретных звуковых карт – как правило, у навороченных моделей цветовая маркировка не отличается.

Девайсы попроще, подключаемые через USB, могут иметь два порта, маркированные так же, как аудио разъемы на ноутбуке.

Отдельно хочу отметить, что кнопка link на колонках, если она есть, не связана с кабелями и передачей звука по ним. Обычно она используется для сопряжения беспроводной колонки с источником звука. Называться она может и по-другому, поэтому следует уточнить это в сопутствующей технической документации.

И еще такой момент. У некоторых экземплярах конец линейного кабеля припаян к усилителю, а его конец просто торчит из корпуса. У других моделей такой кабель составной и к усилителю подключается с помощью разъемов RCA (тюльпанов).

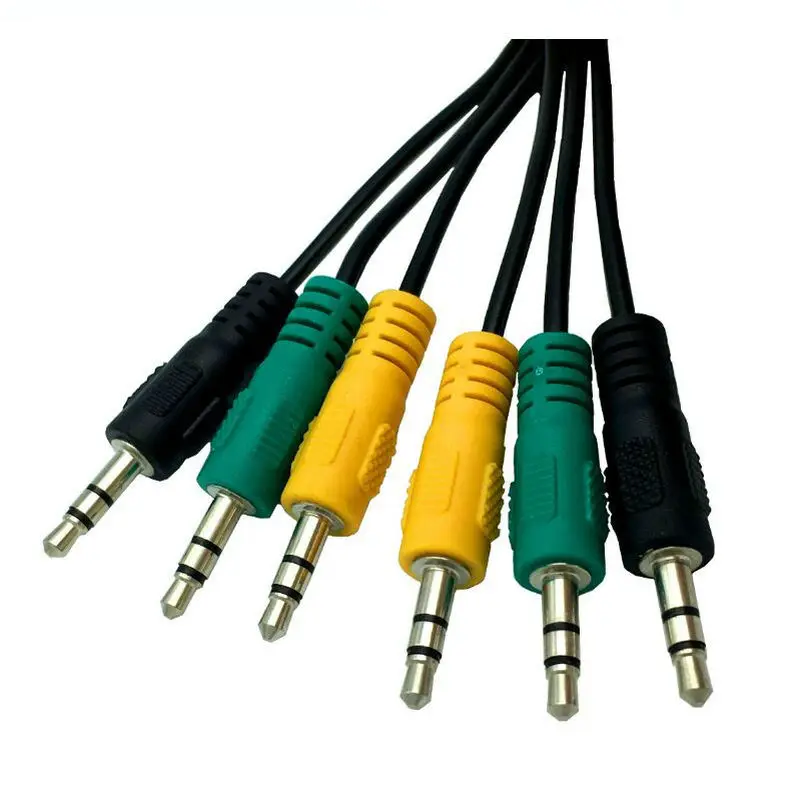

На всякий случай, если вы используете многоканальную аудиосистему, то их маркировка следующая:

  • Белый – левый;
  • Красный – правый;
  • Зеленый – центр;
  • Синий – левый в системах surround;
  • Серый – правый у них же;
  • Коричневый – левый тыл;
  • Рыжий – правый тыл;
  • Пурпурный – саб или студийный монитор.

У стереосистем с двумя каналами все гораздо проще: подключаете красный «тюльпан» к красному гнезду IN, а белый соответственно к белому. Гнезда с маркировкой OUT следует подключить соответственно цветам к другой колонке.

Если все сделано правильно, уже через пару минут можно выбесить соседей громкой задорной музыкой.

Также на эту тему советую почитать о том, какие именно бывают колонки, и что такое мощность аудиосистемы в ваттах. Не забывайте, что, делясь репостами на статьи моего блога в социальных сетях, вы помогаете его продвижению и вызываете мою благодарность. До завтра!



С уважением, автор блога Андрей Андреев.

Разъемы питания и сетевые шнуры

Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)

Показать: 15255075100

00746

 Сетевой кабель АС1-1,5m-2х0.75СuПроизводитель :КитайПрименение: для компьютеров, для блоков питания и др…

00734

Разъем питания PC-1-005..

00744

Разъем питания PC-10-2231, угловой..

00748

Разъем питания PC-11-F101с выключателемс держателем предохранителямонтажное отверстие 27х47,3..

01131

Разъем питания PC-12-07 (AC 3pin)Рабочая температура-20. ..85°C  Расстояние между монтажными отверстиями          35,8мм  ..

001132

Разъем питания PC-13-003Установочный размер отверстия 27.5мм * 32мм..

01133

Разъем питания PC-14-008с выключателемс держателем предохранителя..

00735

Разъем питания PC-2-012..

00736

Разъем питания PC-3-01 (AC 3pin)..

00737

Разъем питания PC-3-02..

00738

Разъем питания PC-4-101 (AC 3pin)Рабочая температура-20…85°C  Расстояние между монтажными отверстиями          40мм  Материал корпусатермопласт    Покрытие контактаникелированные  Материал контактал..

00739

Разъем питания PC-5-102 (AC 3pin)Рабочая температура-20. ..85°C  Расстояние между монтажными отверстиями          40мм  Материал корпусатермопласт    Покрытие контактаникелированные  Материал контактал..

00740

Разъем питания PC-6-202 (AC 3pin)..

00741

Разъем питания PC-7-06-07..

00742

Разъем питания PC-8-002, черныйс заземлением..

Показано с 1 по 15 из 17 (всего 2 страниц)

Сетевой разъем является одним из важнейших звеньев, которое способствует соединению кабеля с необходимой аппаратурой для создания локальной компьютерной сети, для организации доступа в Интернет.

В эпоху развития локальных сетей, возникло несколько видов кабелей, и разъем питания сетевой набирал изменений  по характеристике требований.

Такие коннекторы которые могут работать на базе токопроводящих контактов, и имеют возможность одновременно передавать импульсы по нескольким каналам, так как с течением времени и большим скачком развития самых передовых технологий появляется большое количество всевозможного оборудования ,которое является универсальным и подходит на все устройства.

В эпоху развития локальных сетей возникает не один вид кабелей а также разъемов к ним, так как требования постоянно менялись. Некоторые уже давно не применяются, а некоторые только набирают популярность.Сейчас разъем питания и его скорость передачи значительно возросла, что имеет большое количество преимуществ.

Разъем питания 220 В и разъем питания 12 в являются самыми востребованными моделями. Сетевой разъем  220 вольт, а также в разъем  12 вольт, вы без проблем можете купить в нашем интернет-магазине.

Выбирая разъем для блока питания, первым делом нужно обращать на стандарт интерфейса ,а сам непосредственно стандарт блока питания должен соответствовать стандарту материнской платы.

Компьютерный разъем питания обеспечивает питание для работы материнской платы, процессора, памяти, а также различных встроенных компонентов. Круглый разъем питания является наиболее частым в применении, но все зависит уже исходя из самого  назначения устройства, питания, напряжения, рабочего тока и условий эксплуатации.

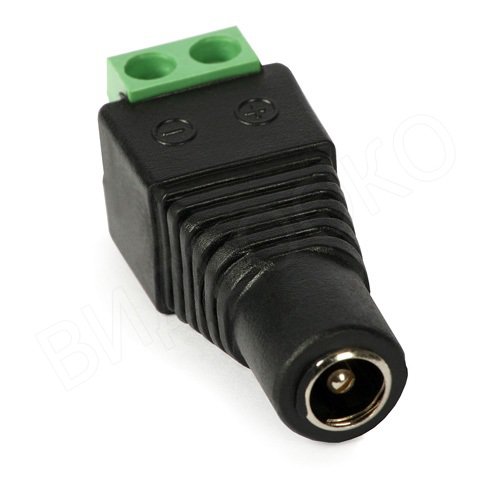

Разъемы питания низковольтные предназначены для подключения питания а также передачи сигналов к самим внутренним устройствам.

Сетевой кабель цена на него может отличаться в зависимости от характеристики интернет-магазина, мы советуем обращаться только в проверенные компании, которые отлично зарекомендовали себя.

Такое приспособление как сетевой шнур представляет собой разновидность кабельной продукции, которая предназначалась для обеспечения бесперебойной передачи электрического тока от источника к потребителю, устройствам и приборам работающие от сети 220 В. Сетевой шнур питания часто используется людьми, которые не имеют определенных знаний по электрической безопасности, и поэтому покупая некачественное изделие можно попасть на несчастный случай.

Сетевой кабель питания специально предназначался для подключения аппаратуры к сети электропитания, также сетевой кабель для блока питания очень сильно влияет на звук, так как обеспечивает идеальную проводимость тока для питания схем аппаратуры.

Гнездо для блока питания бывает в разнообразных вариантах, все на самом деле зависит от цели назначения. Поэтому выбирая гнездо блока питания ,нужно для начала определить тип разъема, к которому оно подключается к вашему устройству, так как от этого будет зависеть само качество проводимости. Выбирая разъем питания штекер вы можете выбирать среди разнообразия  всевозможных форм и типов ,так как круглый штекер питания является наиболее популярным и востребованным у потребителей.

Если у вас стоит необходимость купить кабель  питания, вы всегда можете обратиться в наш интернет-магазин который специализируется на этом направлении, и предоставляет только высококачественные услуги. Теперь купить сетевой кабель можно в считанные минуты просто оформив заказ в нашем интернет-магазине, самое важное что купить разъемы питания можно быстро с гарантией качества с помощью менеджеров нашего магазина.

Чем отличаются кабели питания и разборные вилки

Кабели питания и разборные вилки

Рубрики статей

  • Все
  • Новости и новинки
  • Новости компании
  • Обзоры продукции

Отредактировано: 06. 04.2022

В некоторых случаях возникает потребность в приобретении шнура питания для ИБП или иной техники, работающей от сети. И порой не просто найти нужный шнур, не имея точного понимания какой разъем нужен.

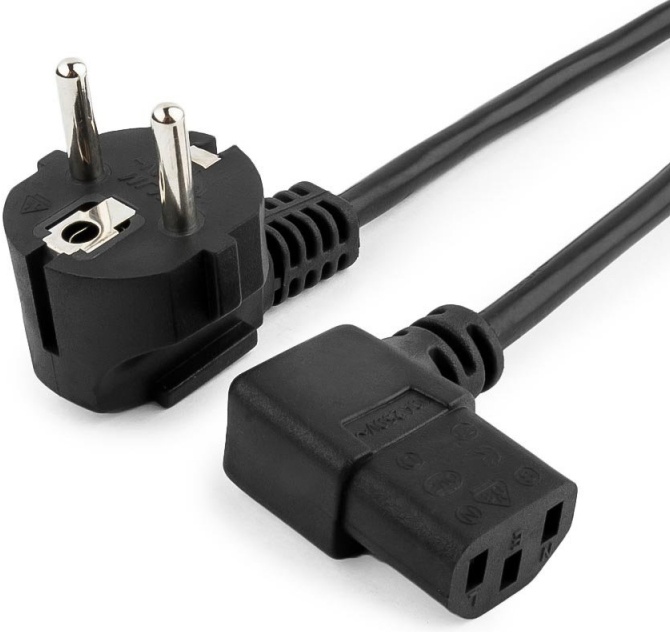

Кабель питания компьютера

Кабель для ПК – это шнур, один конец которого имеет разъем IEC 320 C13, а размещенная на другом конце штепсельная вилка – СЕЕ 7/7 (Schuko). Применяется для соединения электрооборудования с разъемом C14 (компьютеров, сетевых устройств, силовых розеточных блоков, ИБП и другой техники) к эл. сети.
Кабель состоит из трех скрученных медных многожильных проводников с различным сечением в оболочке из поливинилхлорида и соответствует всем необходимым требованиям безопасности.
Оболочки кабеля — ПВХ разного цвета (обычно черного). Разъёмы выполнены из латуни и покрыты цинком. Так же применяется вместо провода для силовых розеток.

Schuko

IEC320 C13

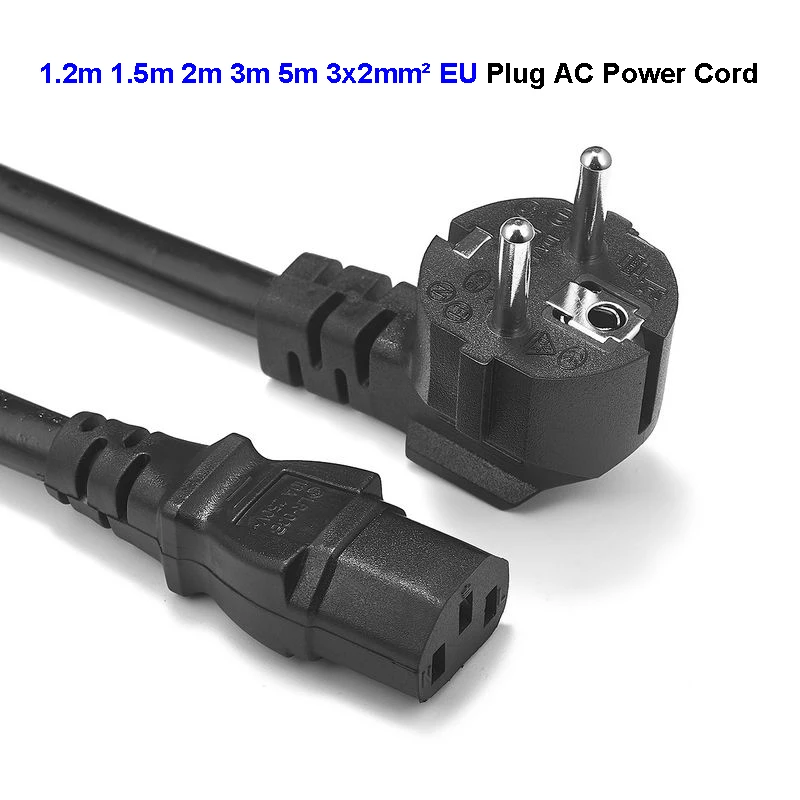

Кабель питания компьютера (Schuko+C13)

Упаковка

  Наименование Код Артикул
Cabeus PC-186-VDE-0. 6M Кабель питания компьютера (Schuko+C13) (3×0.75), 0,6м 9013c PC-186-VDE-0.6M
Cabeus PC-186-VDE-1.2M Кабель питания компьютера (Schuko+C13) (3×0.75). 1.2м 9014c PC-186-VDE-1.2M
Cabeus PC-186-VDE-1.8M Кабель питания компьютера (Schuko+C13) (3×0.75), 1.8м 2100k PC-186-VDE-1.8M
Cabeus PC-186-VDE-3M Кабель питания компьютера (Schuko+C13) (3×0.75), 3 м 2101k PC-186-VDE-3M
Cabeus PC-186-VDE-5M Кабель питания компьютера (Schuko+C13) (3×0.75), 5 м 2102k PC-186-VDE-5M

Кабель питания монитора

Кабель монитор-компьютер, с двумя разъемами на концах: IEC 320 C13 и IEC 320 C14. Один конец присоединяется к монитору, а второй – к блоку питания. Благодаря нему отпадает необходимость в эксплуатации лишнего провода питания.

Кабели питания монитор-компьютер предназначены для организации энергоснабжения мониторов и системных блоков компьютера.

IEC320 C13

IEC320 C14

Кабель питания монитор-компьютер

Упаковка

  Наименование Код Артикул
Cabeus PC-189-VDE-0.6M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75). 0.6м 9015c PC-189-VDE-0.6M
Cabeus PC-189-VDE-1.2M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75). 1.2м 9016c PC-189-VDE-1.2M
Cabeus PC-189-VDE-1.8M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75), 1.8 м 2103k PC-189-VDE-1.8M
Cabeus PC-189-VDE-3M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0. 75), 3 м 2104k PC-189-VDE-3M
Cabeus PC-189-VDE-5M Кабель питания монитор-компьютер IEC 320 C13 — IEC 320 C14 (3×0.75), 5 м 2105k PC-189-VDE-5M

Разборные вилки питания

Разборные вилки питания – образующий компонент соединителя для подключения электрических приборов к сети питания. Электрические контакты вилок являются своего рода штырями.
Они обеспечивают надёжный контакт при допустимой величине тока и надёжную изоляцию токоведущих частей друг от друга. Разборный корпус позволяет многократно ставить и снимать вилки без ухудшения их характеристик.

Они состоят из 3-х контактных разъёмов, предназначенных для различной силы тока.
Чётная цифра обозначает разъём «папа», а нечётная — «мама», число подходящего штыревого разъёма всегда больше. Например, C13 подойдет к C14.

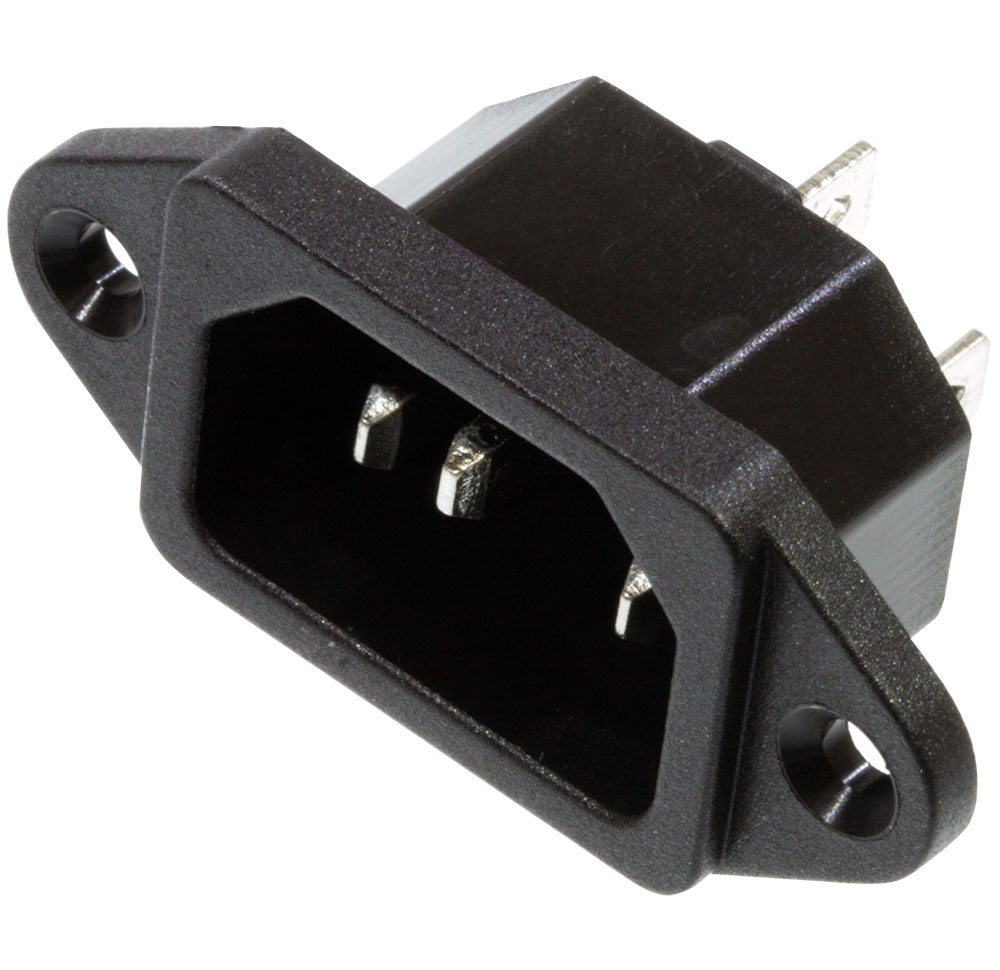

Для примера на общераспространенных ИБП интегрирован разъем C14 для присоединения к нему разъёма С13 находящегося на кабеле.

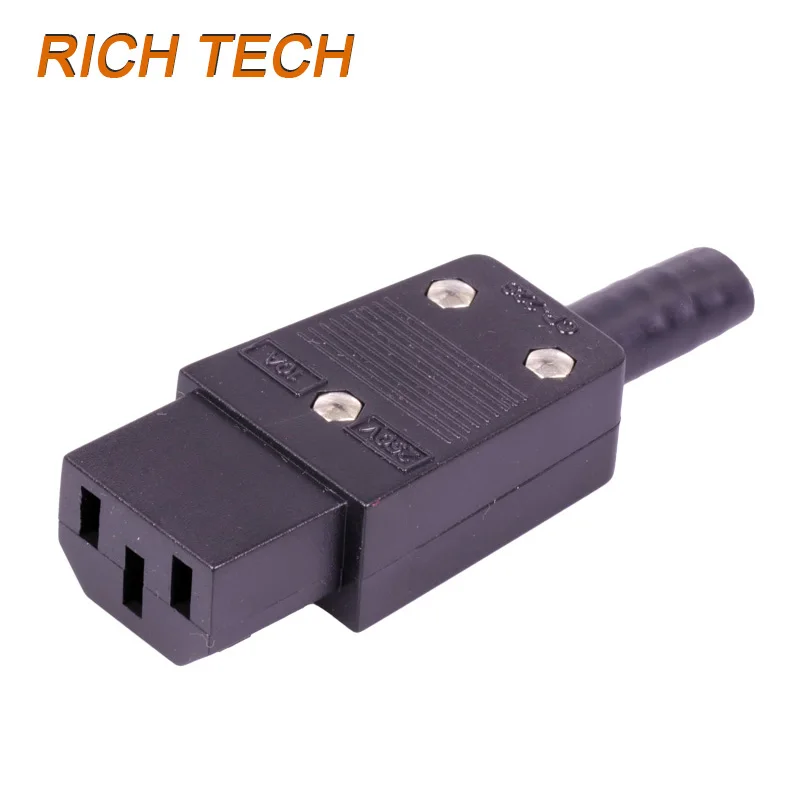

IEC-320-C13 Вилка С13 разборная

IEC-320-C13 Вилка С13 в разборе

IEC-320-C14 Вилка С14 разборная

IEC-320-C14 Вилка С14 в разборе

  Наименование Код Артикул
Cabeus IEC-320-C13 Вилка С13 разборная, 10А, 250 V, черная 9646c IEC-320-C13
Cabeus IEC-320-C14 Вилка С14 разборная, 10А, 250 V, черная 9647c IEC-320-C14

Разъёмы IEC-320-C13 и IEC-320-C14

Разъем IEC-320-C13 используется для установки на эл. провода с последующим подключением к электрооборудованию, имеющему разъём IEC-320-С14.
Это трёхпроводные разъемы, на 10 А.


Они имеют широкое применение:

  • для питания экрана ПК;
  • наращивание кабеля;
  • для силовых блоков розеток;
  • для источников бесперебойного питания.

IEC-320-C19 Вилка С19 разборная

IEC-320-C19 Вилка С19 в разборе

IEC-320-C20 Вилка С20 разборная

IEC-320-C20 Вилка С20 в разборе

  Наименование Код Артикул
Cabeus IEC-320-C19 Вилка С19 разборная, 16А, 250 V, черная 9648c IEC-320-C19
Cabeus IEC-320-C20 Вилка С20 разборная, 16А, 250 V, черная 9649c IEC-320-C20

Разъёмы IEC-320-C19 и IEC-320-C20

Штекер IEC-320-C19 подключается к розетке IEC-320-C20 и наоборот.
Разъёмы C19 и C20 предназначены для сильноточных приложений, таких как источники бесперебойного питания или распределительные устройства. Они схожи с C13 и C14, но отличаются прямоугольной формой.
Разъемы IEC используются в качестве силовых соединителей для электрических приборов.

Если стоит выбор, где купить кабели питания, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.


Рекомендуемые статьи

Что такое кабельные стяжки?

23

April

2021

Стандартные кабельные стяжки или хомуты обычно изготавливаются из полиамида 6.6 (нейлон), и они используются для связывания предметов, обычно проводов. Действуя подобно ремням, кабельные стяжки бывают миниатюрных размеров для удержания небольших грузов, а также изготавливаются большой длины и высокой прочности на разрыв, для крупных предметов или связок.

Открыть

Что такое инфракрасный обогреватель

10

December

2021

Инфракрасный обогреватель — это относительно новый способ обогрева помещений и поддержания в них температуры. В природе инфракрасное излучение очень распространено: солнечные лучи или красивый потрескивающий огонь в камине являются естественными источниками инфракрасного излучения.

Открыть

Разновидности кабель-каналов Efapel

23

June

2020

Кабеленесущие системы представляют собой комплексное решение для монтажа и прокладки электрических или информационных сетей к потребителю. Такие системы от Efapel предназначены в основном для установки в офисных помещениях и включают в себя несколько компонентов.

Открыть

Виды электротехнических шкафов

27

April

2016

Краткое содержание:

  1. Степени защиты шкафов
  2. Заземление шкафов

В статье вы узнаете про электротехнические шкафы, степени защищенности от влаги и пыли и заземлении таких шкафов.

Открыть

Компьютерные и телефонные розетки

14

September

2015

Краткое содержание:

  1. Какие бывают розетки?
  2. Подключение розетки

В статье вы узнаете виды компьютерных розеток и пошаговую инструкцию по подключению.

Открыть

Электротехнические шкафы Elbox

05

October

2015

Краткое содержание:

  1. Виды электротехнических шкафов
  2. Полиэстеровые шкафы

Статья ознакомит вас шкафами компании Elbox, их видами и преимуществами.

Открыть

Рекомендуемые товары

Кабель питания монитор-компьютер Cabeus PC-189-VDE-0.6M 0.6 метра

шнур питания монитор-компьютер — прямая вилка — IEC 320 C13-IEC 320 C14 — длина 0.6 метра — сечение кабеля 3×0.75 мм — максимальный ток 10А — цвет черный

Кабель питания монитор-компьютер Cabeus PC-189-VDE-0.6M 0.6 метра

Артикул: PC-189-VDE-0.6M

Цена: 109,50 ₽

От 25 000 ₽ 102,75 ₽

От 100 000 ₽ 96,00 ₽

Кабель питания компьютера Cabeus PC-186-VDE-0. 6M 0.6 метра

шнур питания для компьютера — угловая вилка — Schuko-IEC 320 C13 — длина 0.6 метра — сечение кабеля 3×0.75 мм — максимальный ток 10А — цвет черный

Кабель питания компьютера Cabeus PC-186-VDE-0.6M 0.6 метра

Артикул: PC-186-VDE-0.6M

Цена: 125,25 ₽

От 25 000 ₽ 117,75 ₽

От 100 000 ₽ 109,50 ₽

Кабель питания монитор-компьютер Hyperline PWC-IEC13A-IEC14-1.0-BK 1 метр

шнур питания монитор-компьютер — прямая вилка — IEC 320 C13-IEC 320 C14 — длина 1 метр — сечение кабеля 3×0.75 мм — максимальный ток 10А — цвет черный

Кабель питания монитор-компьютер Hyperline PWC-IEC13A-IEC14-1.0-BK 1 метр

Артикул: PWC-IEC13A-IEC14-1.0-BK

Цена: 488,00 ₽

От 25 000 ₽ 439,20 ₽

От 100 000 ₽ 390,00 ₽

Разъём У Компьютера 4 Буквы

Решение этого кроссворда состоит из 4 букв длиной и начинается с буквы С


Ниже вы найдете правильный ответ на Разъём у компьютера 4 буквы, если вам нужна дополнительная помощь в завершении кроссворда, продолжайте навигацию и воспользуйтесь нашей функцией поиска.

ответ на кроссворд и сканворд

Понедельник, 28 Октября 2019 Г.



СЛОТ

предыдущий следующий



другие решения

СЛОТ

ты знаешь ответ ?

ответ:

связанные кроссворды

  1. Слот
    1. Сделка с немедленной оплатой 4 буквы
    2. Российская альтернативная рок группа из москвы 4 буквы
    3. Разъем в компьютере 4 буквы
    4. Паз у компьютера 4 буквы
    5. Российская альтернативная рок группа из москвы. образована 2 февраля 2002 года. лауреат премий russian alternative music prize в номинациях «вокал года» и «хит года» 4 буквы

похожие кроссворды

  1. Разъем компьютера
  2. Разъем в компьютере 4 буквы
  3. Разъём типа штекер (разг.) 4 буквы
  4. Разъём типа штекер 4 буквы
  5. Разъём для подключения провода
  6. Разъём, втыкаемый в гнездо 6 букв
  7. Разъём»папа» 6 букв
  8. Электрический штыревой разъём
  9. Разъём «папа» букв
  10. Разъём для вилки
  11. Разъём, втыкаемый в гнездо букв
  12. Разъём электрической сети
  13. Разъём с одним штырём 6 букв
  14. Разъём папа 6 букв
  15. В архитектуре компьютера подсистема 4 буквы
  16. Грызун; периферийное устройство для компьютера 4 буквы
  17. Под какой элемент персонального компьютера обычно подкладывается коврик 4 буквы

Порты компьютера

Порты компьютера – это разъемы, служащие для подсоединения к системному блоку разнообразных периферийных устройств. Разъемы компьютерных портов вынесены на заднюю и переднюю панель системного блока, а в ноутбуках их располагают на боковых сторонах корпуса.

Название «порт», применительно к компьютеру, заимствовано из электронной техники, где портом ввода-вывода называют техническое обеспечение для обмена данными между контроллером (или процессором) и подключаемым устройством.  Так же и в компьютере, порты принимают и передают информацию с устройства, расположенного вне системного блока.

В любом компьютере есть минимальный комплект компьютерных портов, без которого он не будет полноценно функционировать. К системному блоку обязательно нужно подключить монитор, клавиатуру и мышь, иначе это будет не компьютер, а дорогостоящая железная коробка. По необходимости компьютерные порты можно увеличить с помощью плат расширения, подключаемых к основной плате. Давайте рассмотрим  набор портов, который всегда есть в рядовом компьютере.

  • Минимальный набор портов в компьютере
  • Универсальные порты компьютера
  • Последовательный порт
  • Параллельный порт
  • Универсальный USB порт компьютера
  • Разъемы для подключения монитора
  • Разъем видеокарты VGA
  • Разъем видеокарты DVI
  • Разъем видеокарты HDMI
  • Разъем видеокарты DisplayPort
  • Разъемы для подключения колонок и микрофона
  • Еще по теме:

к оглавлению ↑

Минимальный набор портов в компьютере

В зависимости от производителя системного блока, его возраста и предназначения, количество портов бывает разным, но почти всегда будут присутствовать такие разъемы, как:

  1. Порты, к которым подключают мышь и клавиатуру, называемые портами PS/2. В настоящее время все чаще изготавливают компьютеры без этих разъемов или с одним совмещенным для подключения, как клавиатуры, так и мыши. На данный момент порт PS/2 морально устарел, подключать мышку с клавиатурой можно в USB порт.
  2. Разъем порта для подключения монитора.
  3. Разъем RJ-45, используемый для сетевого подключения (локальная сеть или интернет).
  4. Порты USB, являющиеся универсальными.
  5. Аудио разъемы звуковой платы. Сюда подключают микрофон, колонки или наушники, линейный вход.

Большинство разъемов уже находится в материнской плате компьютера. В тех случаях, когда какой-либо разъем отсутствует, внешние устройства можно подсоединять через универсальные порты.

к оглавлению ↑

Универсальные порты компьютера

к оглавлению ↑

Последовательный порт

Один из самых старых универсальных портов, разработанный еще в начале эволюции компьютеров. Представляет собой 9 или 25 контактный (встречается реже) разъем, называемый COM- портом (или последовательным портом). Передача информации в нем происходит в один поток, последовательно друг за другом, что и определило его название. В самых ранних компьютерах к нему подключали модем или мышку, а сейчас он редко где используется, т.к. его постепенно вытеснил порт USB.

к оглавлению ↑

Параллельный порт

Это еще один раритет из времени начала компьютерной эры. Имеет название LPT – порт или параллельный компьютерный порт. Сначала его разработали для подключения принтеров, а потом стали подключать другие устройства. Информация через LPT-порт передается по нескольким потокам, что и отражено в названии «параллельный порт». Параллельный порт оснащен 25 контактами, из-за чего его можно спутать с 25 контактным последовательным портом. Однако между ними есть большая разница: LPT порт оборудован контактами в виде отверстий, а последовательный порт имеет контакты в виде штекеров. Отличается как папа от мамы.

к оглавлению ↑

Универсальный USB порт компьютера

В настоящий момент старые порты заменяются более производительными универсальными портами, одним из которых являет USB. Он появился в середине 90 годов прошлого века и продолжает развиваться до сих пор. Передача информации здесь происходит последовательно, как в COM порту, но скорость ее передаче значительно выше. Большинство периферийных устройств подключается через USB порт. Например, всем привычная нам флешка подключается именно в USB порт. Разъемы USB выносят на заднюю и переднюю панель системного блока.

Современные компьютеры оборудуют 2 видами USB разъемов USB 2.0 и USB 3.0, которые совместимы друг с другом, но отличаются скоростью передачи данных. USB 3.0 передает информацию быстрее, чем USB 2.0. Отличить их можно по цвету разъема:  USB 3 окрашен в синий или красный цвет.

Кроме выше рассмотренных портов существуют еще такие универсальные высокоскоростные порты FireWare, eSata. Для начинающего пользователя они не представляют интереса, т.к. их сфера применения лежит в профессиональных компьютерах, да и то они все больше вытесняются USB подключениями.

к оглавлению ↑

Разъемы для подключения монитора

Разъемы для подсоединения монитора располагаются на задней панели системного блока и в зависимости от вашего видеоадаптера могут иметь тот или иной вид.

к оглавлению ↑

Разъем видеокарты VGA

Это один из самых старых и распространенных разъемов для подключения монитора. Получил свое название от сокращенного английского Video Graphics Adapter – адаптер видео графики. Материнские платы со встроенной видеокартой оснащают чаще всего именно этим разъемом. Максимальное разрешение передаваемого сигнала – 1280х1024 точек.

к оглавлению ↑

Разъем видеокарты DVI

Более совершенный разъем по сравнению с VGA из-за способности передавать сигнал монитор непосредственно в цифровом виде, без дополнительных преобразований, в отличие от VGA, в котором передача видео осуществляется в аналоговом формате. Цифровая передача видеосигнала не подвержена воздействию помех, что положительно влияет на качество изображения. Для подключения монитора по DVI выходу он также должен иметь соответствующий разъем. Максимальное разрешение передаваемого сигнала – 2560х1600 точек.

к оглавлению ↑

Разъем видеокарты HDMI

Еще один разъем для высококачественного цифрового подключения монитора, о чем и говорит его название — High Definition Multimedia Interface (мультимедийный интерфейс высокого разрешения). HDMI порт имеет значительно меньшие размеры по сравнению с DVI, к тому же способен передавать многоканальный звук высокого качества.  Максимальное разрешение передаваемого сигнала – 2560х1600 точек.

к оглавлению ↑

Разъем видеокарты DisplayPort

Разъем DisplayPort является самым молодым и перспективным портом для передачи видео и звука высокого качества. Имеет высокую пропускную способность и может выводить 3D изображение на монитор или телевизор. Максимальное разрешение передаваемого сигнала – 3840х2400 точек.

к оглавлению ↑

Разъемы для подключения колонок и микрофона

В отличие от видеокарт, где можно узнать тип разъема по внешнему виду, то разъемы аудио можно отличить только по цвету и надписи на них. Простые, недорогие аудиокарты имеют 3 разъема окрашенные в зеленый, голубой и розовый цвета. Зеленый цвет – это линейный выход для подсоединения колонок или наушников, линейный вход для ввода звука от другого источника, к розовому разъему подключают микрофон.

В дорогих многоканальных аудиокартах подключений больше и в дополнению к цветовой маркировке разъемов обязательно добавляют подписи для обозначения портов, благодаря которым правильное подключение аудиосистемы не составит труда.

В рамках этой статьи рассмотрены самые распространенные порты компьютера, которые есть обязательно в любом системном блоке. На самом деле есть еще большое количество других портов, применяемых в каких либо профессиональных сферах, и вряд ли они будут представлять интерес начинающему пользователю.

Поделиться.


к оглавлению ↑

Как называется разъем компьютера. Порты и разъемы современных устройств: Документные сканеры

Опубликовано: 16. 01.2017

Здравствуйте мои дорогие читатели, сегодня мне бы хотелось затронуть такую важную тему, как базовые разъемы системного блока.Посмотрим для чего они нужны и что в них можно подключить?

Я лично считаю, что каждый пользователь, более-менее часто пользующийся компьютером, просто обязан знать основные разъемы системного блока для того, чтобы в последствии уметь подключить к компьютеру новое оборудование или суметь собрать компьютер на новом месте.

Многие из вас наверняка уже сталкивались со сборкой компьютера, но наверняка мало кто делал все правильно с первого раза. В данной статье я бы хотел рассмотреть основные разъёмы системного блока и разобраться для чего они служат, чтобы в дальнейшем у вас не возникало проблем при сборке компьютера или при установке нового оборудования.

Итак начнем. Ниже я приведу типичный системный блок с пояснениями. В последствии разберемся для чего каждый конкретный порт служит.

На картинке мы видим типичный системный блок, немного устаревший, но для наших думаю подойдет.

Разъемы под сетевые кабели

В самом верху системного блока мы видим разъем блока питания (или сокращенно БП) для подключения компьютера к сети. Под ним обычно еще лепят наклейку с разрешенным входным напряжением. Например 220 В. Под разъемом находится тублер, который можно переключать в позицию «0» и «I». Соответсвенно 0 — подача тока не разрешена, I — подача тока разрешена.

Теперь немного о том, что такое блок питания. Блок питания это такой преобразователь напряжения, который присутсвует в каждом системном блоке. Он получает ток от вашей домашней сети и преобразует его в необходимый для работы компьютера, так же он распределяет его с помощью своей проводки между внутренними компонентами вашего системного блока. Такими как материнская плата, жесткие диски, видеокарта и внешние куллеры. Выглядит он примерно вот так:


А более производительные и современные вот так:


Как и у основного системного блока, у него тоже есть свои специализированные разъемы для подключения к нему внутренних компонентов уже самого системного блока. На жесткие диски одни, на куллеры другие, а на материнскую плату третьи. Но подробно углубляться в раъемы блока питания мы сегодня не будем, т.к статья не об этом. Да и если блок питания уже установлен в ситемном блоке, значит все уже подключили до вас.

Однако сам блок питания просто так в розетку не вставляется. Нужен специальный сетевой кабель. Выглядит он вот так:


Одним концом кабель втыкаеться в обычную розетку, а другим подключается к разъему в блоке питания. Следовательно для того, чтобы запитать током наш системный блок со всеми его внутренними компонентами, нам нужно подключить блок питания к розетке с помощью кабеля и переключить тумблер на блоке питания в положение подачи тока — «I».

Разъемы материнской платы

Так, с блоком питания разобрались. Теперь переходим к разъемам материнской платы. Это самая большая и самая основная плата внутри вашего системного блока, поэтому от нее и идет самое большое количество различных разъемов. Кстати выглядит она примерно вот так:


А из раъемов на ней чаще всего встречаются ps/2 порты, usb гнезда, графические разъемы, разъем под сетевой кабель и выходы для аудиоустройств (микрофон, колонки, усилитель и. т.п)

Разъемы для клавиатуры и мышки

В самом верхнем ряду разъемов материнской платы располагаются два PS/2 порта.

Они находятся всегда рядом и служат для подключения клавиатуры и мыши. Зеленый для подключения мыши, фиолетовый для подключения клавиатуры. Разъёмы абсолютно одинаковые, отличаются только цветом. Поэтому их часто путают между собой. Даже цветовое различие не помогает. Ведь у большинства пользователей компьютер стоит внизу, под столом, повернутый своей задней панелью к стене, где царит кромешная тьма. Выход из данного положения один — карманный фонарик. Но есть и маленькая хитрость. Разъем для мышки чаще всего находится с правой стороны, а для клавиатуры с левой. Этот разъем давно устарел, последнее время встретить его можно все реже. На последних моделях где он еще используется эти два порта скомбинированы в один и могут подключать как мышку так и клавиатуру.

Устаревшие разъемы

После PS/2 раъемов под мышку и клавиатуру на современных материнских платах обычно сразу идут порты usb 2. 0 и usb 3.0, но на более ранних материнских платах все еще встречаются вот такие вот непонятные современному пользователю монстры:

Это параллельный LPT разъем. Он является морально устаревшим разъемом и на смену ему уже давно пришел универсальный порт USB, который я опишу ниже. LTP pазъем был в свое время разработан компанией IBM и использовался для подключения периферийных устройств (принтеры, модемы и прочее) в системе MS-DOS.

Еще вам может встретится вот такой вот порт:


Это последовательный COM порт. Тоже является морально устаревшим. Слово последовательный означает, что данные по нему передаются последовательно, по одному биту. Раньше он использовался для подключения терминалов, сетевых устройств и мыши. В настоящее время иногда используется для подключения спутниковых ресиверов, источников бесперебойного питания и охранных систем.

Ниже идут уже знакомые большинству из вас USB порты. Это именно те, в которые мы вставляем свои флешки, принтеры, usb зарядки для телефонов и много чего прочего. В настоящий момент существует несколько разновидностей данных портов. Самые популярные из них это usb 2.0 и usb 3.0


Отличаются они цветом и скоростью передачи данных. USB 2.0 порт черный и эффективная скорость передачи данных у него около 30 Мбайт/сек, тем временем у USB 3.0 порта порядка 300 Мбайт/с. USB 3.0 порты всегда синего или ярко голубого цвета.

Конечно, делить с моей стороны все usb порты на 3.0 и 2.0 метод варварский, т.к существовали и существуют еще много различных подмодификаций типа usb 2.0 full-speed, usb 2.0 high-speed и usb 3.1, но для наших целей думаю деления на 2.0 и 3.0 будет более чем достаточно. Если вам вдруг станет интересно узнать о переходных вариантах, можете открыть википедию. Там все подробно расписано.

Останавливаться более подробно на usb портах я пожалуй не буду, ибо сегодня каждый школьник знает для чего они используются. Скажу лишь, что эти порты умеют не только передавать данные, но могут также передавать ток небольшого напряжения. Отсюда как раз все эти usb зарядки для мобильных устройств. А еще они поддерживает ветвление. Это значит что при достаточном напряжении и наличии usb хаба (бытовым языком удлиннителя) к одному usb порту можно подключить до 127 устройств.

гнездо Ethernet

Под usb портами или рядом с ними находится гнездо Еthernet.

Оно используется для подключения компьютера к какой-либо внутренней сети или глобальной сети Ethernet. Все зависит от обстоятельств и желаний владельца. Подключаются компьютеры к глобальной сети или объединяются в локальные сети, разумеется, не просто так, а по средствам сетевого кабеля. На обоих концах которого присутствуют коннекторы RJ 45 для подлкючения к разъемам сетевых устройств. Вот вид стандартного сетевого кабеля:


Аудио разъемы

На данной плате представленны разъемами Jack 3.5 . Находятся в самом нижнем ряду разъемов материнской платы и служат для подключения различных акустических устройств ввода/вывода звука к компьютеру.

Розовый разъём служит для подключения микрофона, точнее для устройств ввода звука. Зеленый является линейным выходом и необходим для устройств вывода звука (наушники, колонки). Голубой разъём служит для приема звукового сигнала от внешней подсистем(радио, портативного или другого плейера, либо телевизора)

Если на вашей материнской плате 6 разъемов, то ваша звуковая карта расчитана на работу и в 4-х канальном режиме. Ораньжевый разъем, в таком случае, предназначен для подключения сабвуфера (низкочастотной калонки). Серый для дополнительных боковых. Черный для тыловых (задних).

В последнее время цветовые обозначения разъемов весьма условны и, в случае необходимости, при помощи драйверов перенастраиваются по мере необходимости под другие функции. К примеру что бы подключить в разъем микрофона дополнительные наушники — достаточно при подключении указат драйверу что данное устройство является устройством вывода (колонки или наушники).

Видео разъемы

Ну и в самом низу, отдельно от разъемов материнской платы, мы видим видео разъемы, идущие от внешней видеокарты или между разъемами материнской платы если у вас она встроенная. Короткое пояснение различий. Внешняя (дискретная) видеокарта это та, которая отделяется от материнской платы. Т.е она туда не впаяна, а подключается с помощью разъема PCI-Express на материнской плате. Как правило, внешняя видеокарта значильно мощьнее видеокарты встроенной. Встроенная же видеокарта в материнскую плату впаяна и по сути является ее неотделимой частью. Последние несколько лет встроенные видеокарты является частью процессора и при работе забирает у него мощьность и отделяет себе часть оперативной памяти.

Видеоразъемы нужны для подключения мониторов или телевизоров к компьютеру. Иногда можно встретить и TV-выход для подключения телевизионной антенны, но это чаще только в тех случаях когда для приема TV сигнала в системный блок докупается и устанавливается еще одна дополнительная плата. Обычно можно встретить только видео разъемы для подключения мониторов.

Самым распространенным, на данный момент, является HDMI (High Definition Multimedia Interface) интерфейс.


Данный интерфейс присутствует в современных видеокартах, мониторах и телевизорах. Главная особенность HDMI — возможность передавать по одному кабелю аудио и видео цифровой видеосигнал высокой четкости (HDTV с разрешением до 1920×1080 точек), а так же многоканальный цифровой звук, и сигналы управления.

Немногим менее распространенным, но так же довольно часто встречающимся, является DisplayPort.


По техническим характеристикам он мало чем отличается от разъема HDMI, но в отличие от предыдущего не требует от производителя никаких лицензионных выплат. Благодаря чему быстро набирает популярность у производителей. В настрящее время данный порт активно вытесняется разъемом Thunderbolt, который выглядит точно так же, поддерживает обратную совместимость и при этом имеет значительно больше возможностей. Скорость передачи данных разъема Thunderbolt достигает 40 Гбит/с. Он имеет меньшее энергопотребление и позволяет подключать до двух мониторов с разрешением 4K, либо один с разрешением 5K.

Первый из устаревающих разъемов для подключения мониторов называется DVI


Это разъем созданный для передачи изображения на высокоточные цифровые устройства отображения. Был разработан компанией Digital Display Working Group

Аналоговый разъем для подключения устаревших мониторов называется VGA

Разъем считается устаревшим. А используется он для подключения аналоговых мониторов. В таких мониторах сигнал передается построчно. Причем при изменении напряжения изменяется яркость экрана. Разработан был этот разъем в далеком 1987 году компанией IBM

Из этой статьи Вы узнаете про то, что такое внешние разъемы компьютера, где они находятся и для чего они надо, а также познакомитесь с такими понятиями как разъём-«мама» и разъём-«папа». Перед началом прочтения статьи рекомендую ознакомиться с материалами:

Устройства в компьютере обмениваются данными, «мозг» и распределитель потоков данных находится в системном блоке. В статье, посвящённой его Вы могли увидеть кабели питания и кабели для передачи данных, которые используются для внутренних устройств. С внешними всё то же самое. Вообще, чтобы соединить одно устройство с другим, обычно используется кабель. Почему обычно? Потому что есть технологии беспроводной передачи данных: возможно Вы уже видели компьютерную мышь или клавиатуру, от которых не тянется провод. А если не видели, то полюбопытствуйте в компьютерном магазине. Однако удовольствие не использовать провода достаточно дорогое на данный момент. Поэтому возникает вопрос, куда же эти провода подсоединять. На задней и передней внешней панели системного блока компьютера Вы можете увидеть множество разнообразных отверстий, некоторые круглые или неправильной формы с дырочками, некоторые вытянутые — всё это разъёмы (или гнезда). Они-то и надо для того, чтобы подключать внешние устройства. Давайте воспользуемся жаргонными, но весьма полезными для понимания словами, как разъём-«мама» — с дырочками под штырьки разъёма-«папы» .

Разъёмов, конечно, много, разных видов , но запутаться и подключить что-то не туда практически нереально. Во-первых штырьки «папы» должны совпадать с гнездами «мамы», во-вторых форма самого гнезда часто подсказывает как надо, чтобы мы не перепутали верх и низ, а в третьих некоторые разъёмы «мама» и «папа» помечены одинаковым цветом, чтобы опять же облегчить нашу с вами жизнь. К последним относятся как правило разъёмы клавиатуры и мыши старого типа (круглые, про подключение клавиатуры и мыши поговорим отдельно, на всякий случай), а также наушников и микрофона. Ещё одной особенностью разъёмов является то, что для каждого устройства они находятся на собственной металлической полоске. Давайте взглянем на фотографию:

снизу вверх идут полоски с разъёмами разных плат. Сначала сетевой, потом видеокарты, у кого есть звуковая карта, будет ещё полоска. Помните, мы заглядывали внутрь и видели эти платы? Потом есть большая полоска сверху, там кучками разъёмы для клавиатуры и мыши (сверху), усилителей (наушников) и микрофона снизу. Также там есть такие плоские разъёмы, где-то я встретил их сравнение с клювиком уточки и оно мне очень понравилось, поэтому можете запомнить и так.

Из этой статьи Вы узнали:
  • Что такое разъем компьютера
  • Где находятся разъемы
  • Что такое разъем «мама» и разъем «папа»

Сегодня я расскажу про разъемы на системном блоке, какие бывают и для чего они там нужны. Со времен когда появились первые компьютеры, многие разъемы ушли в небытие, а много других появилось совсем недавно. Как разобраться какой разъем для чего нужен и нужны ли они вообще?

На самом деле нет ничего сложного. И если вы когда либо сталкивались со сборкой системного блока или подключением к нему кабелей, то наверняка задавались вопросом для чего их так много и что туда нужно подключать.

И так приступим к изучению разъемов системного блока. Для этих целей я буду использовать изображение среднестатистического системного блока

А теперь рассмотрим каждый разъем подробнее. Начнем сверху вниз по порядку. Первым в списке будет гнездо для подключения кабеля питания :

Стандартный кабель питания , таким кабелем подключаются все компьютерные устройства начиная от принтеров и сканеров, заканчивая факсами и мониторами.

Очень удобный кабель, различается между собой только длиной провода и толщиной сечения провода. Соответственно чем толще кабель, тем большую нагрузку он может выдержать.

Разъем PS/2 используется для подключения мышки и клавиатуры . По своему визуальному виду они абсолютно одинаковы, различие только в их окраске. Зеленый порт – для подключения мышки, фиолетовый порт – для подключения клавиатуры.

В современных материнских платах можно встретить один порт PS/2 который окрашен сразу двумя цветами, зеленым и фиолетовым, это говорит о том, что к нему можно подключить либо мышку, либо клавиатуру.

COM порт – некогда был задействован для подключения мышки, модемов, сканеров. Сейчас этот порт практически не используется.

За последние 7 лет, приходилось пользоваться этим портом несколько раз. Для подключения к нему датчиков температуры. Именно через этот порт считывались накопленные на нем данные. Так же через этот порт подключал приставку для спутниковых антенн (обновлял прошивку).

VGA порт – для подключения монитора . Порт очень похож на предыдущий, однако имеет три ряда контактов и всегда выкрашен в синий цвет. Много лет этим портом пользуются для подключения мониторов.

Сейчас очень активно внедряются новые видеокарты с портом DVI (фото справа). При выборе монитора с таким кабелем советую внимательно проверять какой именно DVI порт у вас в материнской плате, так как их бывает не менее пяти разных видов.

LPT порт – раньше использовался для подключения принтера или сканера. Сейчас этот порт морально устарел и им никто не пользуется.

На смену устаревшему LPT порту пришел новый, более функциональный – USB порт. В современных материнских платах этот порт не устанавливается за ненадобностью.

USB порт – самый широко используемый разъем в любом современном компьютере. К этому разъему можно подключить мышку, клавиатуру, фотоаппарат, флэшку, принтер, сканер, видеокамеры и много чего еще.

Различаются два вида USB портов – USB 2.0 и USB 3.0. У USB 3.0 внутри порт окрашен в синий цвет, этот порт имеет большую пропускную скорость. USB 2.0 порты имеют белый и черный цвет.

Сетевой порт – для подключения сетевого кабеля . В этот порт подключается кабель от провайдера, который вам предоставляет услугу интернет.

Такие же порты присутствуют в вашем роутере (если вы его используете). С помощью этого порта можно .

Разъемы для подключения аудио устройств . Для подключения колонок, наушников, микрофонов и т.д.

Красный разъем для подключения микрофона, зеленый разъем для подключения колонок (наушников), голубой разъем – линейный выход (для передачи звукового сигнала на другое устройство).

Описаны самые основные разъемы, которые присутствуют практически на каждом системном блоке. Возможно на вашем системном блоке есть разъемы, которые не описаны в этой статье, если это так и вы не знаете для чего нужны эти разъемы, прикрепляйте фото к комментарию, я обязательно вам помогу.

Уважаемый новичок инфобизнеса, Ваше первое знакомство с устройством персонального компьютера состоялось . Теперь Вы знаете какие компоненты включает системный блок персонального компьютера (ПК), какие внешние устройства к нему подключаются. А как физически подключаются компоненты ПК и внешние устройства? Для этой цели используются

В архитектуре ПК реализован магистрально-модульный принцип построения компьютера. Модульный принцип позволяет изменять конфигурацию компьютера и проводить его модернизацию. Установка дополнительных плат расширения предоставляет такую возможность. Помимо установки необходимых пользователю звуковых карт, видеокарт, внутренних модемов и др., предоставляется возможность подключать дополнительные нестандартные внешние устройства (Web-камеры, цифровые фотоаппараты и пр.).

Модульная организация опирается на магистральный (шинный) принцип обмена информацией между устройствами. Магистральный принцип построения заключается в том, что все устройства управляются и обмениваются информацией через одну общую магистраль (системную шину компьютера), которая включает три шины. Одна шина для обмена данными, другая для передачи адреса, третья – для управления.

Схематично ПК можно представить в таком виде:

Системную шину компьютера (магистраль ) упрощённо можно представить как набор кабелей и электрических проводников на системной плате ПК.

Материнскую плату с используемыми слотами и шинами можно представить :

Северный мост — это системный контроллер. Он отвечает за обмен информацией с процессором, оперативной памятью и видеоадаптером (графическим контроллером).

Южный мост – это функциональный контроллер (контроллер ввода-вывода). К нему через соответствующие разъемы подключаются жесткие диски, оптические накопители, аудиосистема, сетевая плата, клавиатура, мышь и т.д.

В реалии внутри системного блока ПК соединение компонент осуществляется с помощью слотов (специальных разъёмов), кабелей, шлейфов (плоских кабелей), пучков проводов, которые заканчиваются разъёмами:

Сама материнская плата выглядит так:

Внешние устройства подключаются к разъёмам и гнёздам, расположенных на внешней стороне системного блока ПК (задней и лицевой стороны) или ноутбука (по бокам или сзади):

Ответные разъёмы выглядят следующим образом:

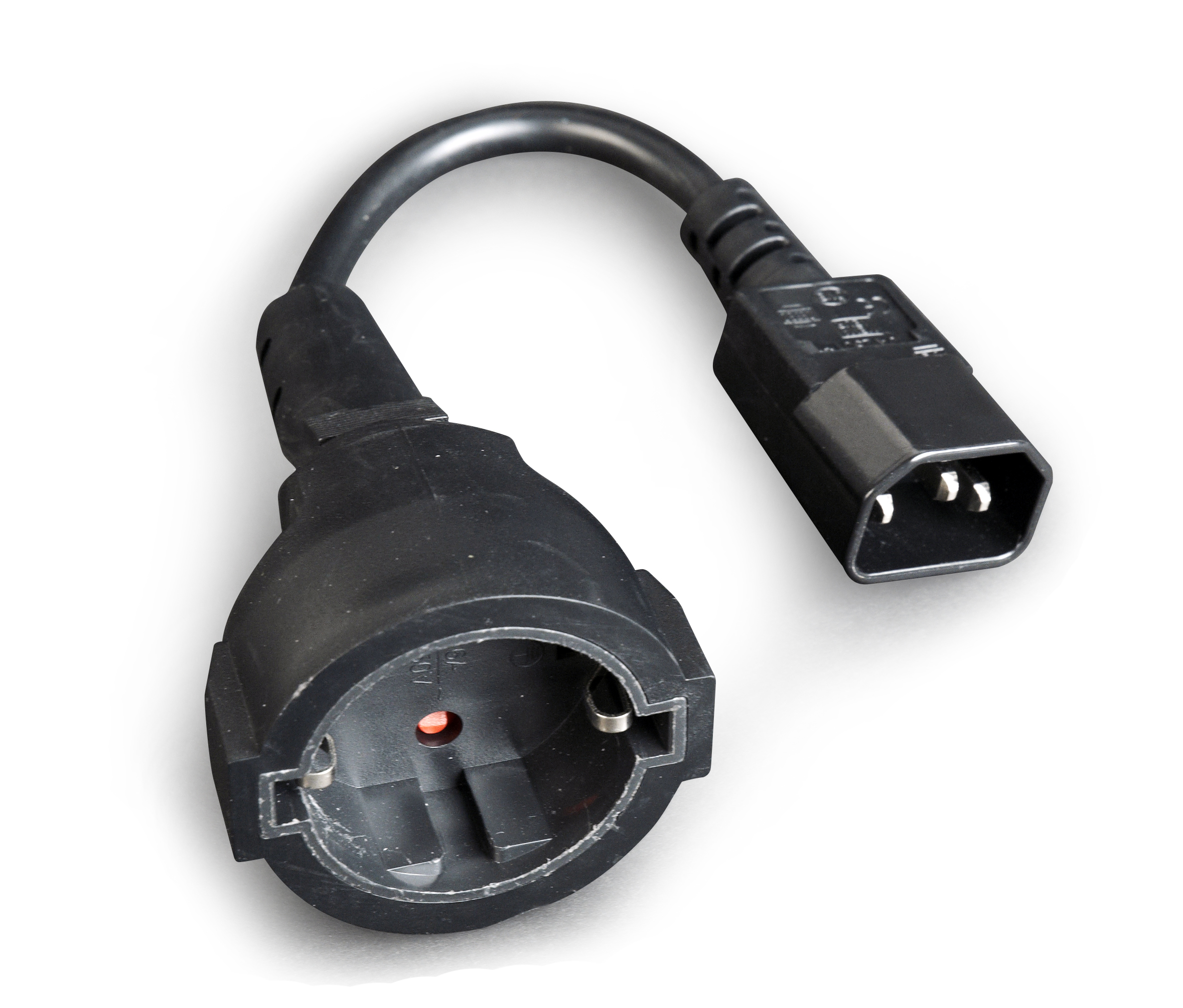

Кабели питания (220 в)
Блок питания ноутбук ASUS

Штекеры PS/2 для подключения клавиатуры (фиолетовый) и мыши (зелёный).

LPT- кабель. LPT-порт (параллельный порт) главным образом использовался для подключения принтеров. Современные модели принтеров предусматривают подключение к USB-порту.
COM-порт (последовательный порт) в основном используется для подключения модемов.
Кабель USB. USB-порт был разработан позже вышеназванных портов. Через USB-порт подключаются большинство периферийных устройств: модемы, принтеры, сканеры, флэшки, переносимые жёсткие диски, цифровые фотоаппараты и др.

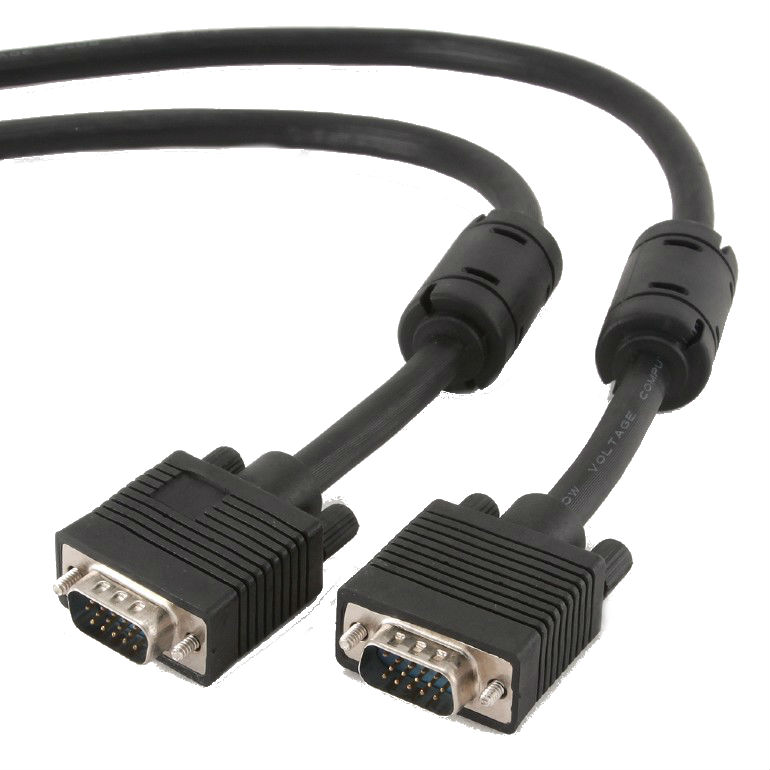

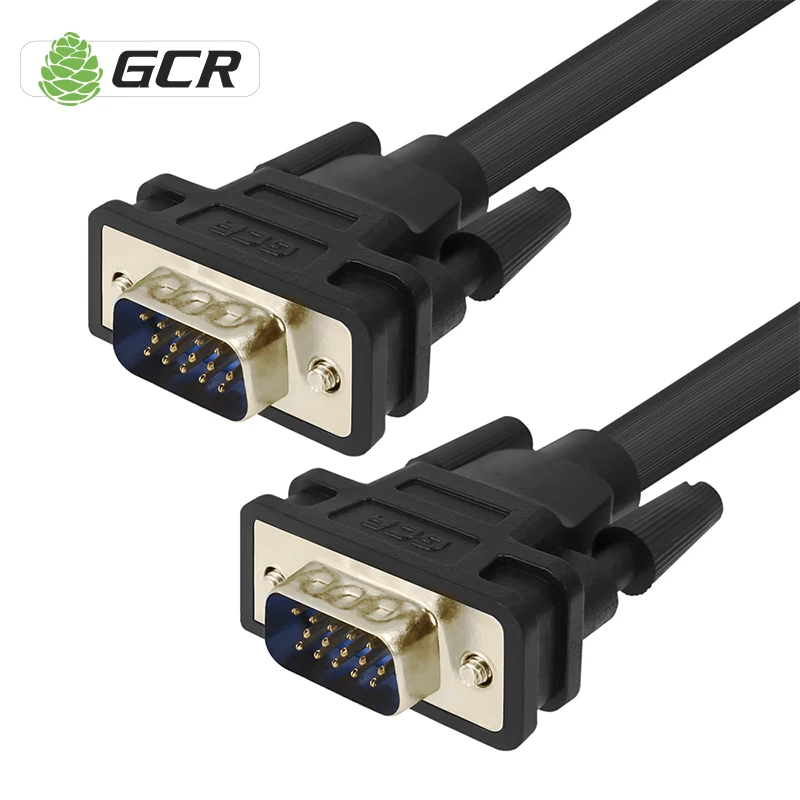

Кабель VGA. Используется для подключения монитора.

Кабель для подключения к сети Интернет (Интранет) (разъём RJ-45 )

Типы разъёмов слотов , используемые на материнской плате (ISA или EISA, PCI, AGP):

Слоты с разъёмом PCI (мама):

и звуковая карта с
разъёмом PCI (папа):

Разъёмы PCI используются для подключения внутреннего модема, звуковой карты, сетевой карты, SCSI-контроллера дисков.
Слоты с разъёмом ISA (мама). Интерфейс ISA устарел. В современных ПК он, как правило, отсутствует.
Диагностическая плата PCISA FlipPOST с разъёмами
PCI и ISA (папа) компании PCZWiz

Слот с разъёмом AGP (папа — вверху, мама — внизу).

Интерфейс AGP предназначен для подключения видеоадаптера к отдельной шине, с выходом непосредственно на системную память.

Слот с разъёмом UDMA (папа — справа, мама — слева).

К нему подключаются жёсткие диски и не только.

Следует отметить, что каждый тип слота имеет свой цвет. Открыв доступ к материнской плате, Вы легко можете сориентироваться. Но лучше, чтобы это Вам не пригодилось. А вот кабели, которые подключают внешние устройства к ПК, «надо знать в лицо». Помните, что мама и папа разъёма должны быть одного цвета. Всегда помните о совпадении цвета папы и мамы разъёмов или знайте, что обозначают цвета разъёмов на корпусе ПК (ноутбука).

Взять, к примеру, стандартную звуковую карту:

Линейный выход звука на динамик всегда зелёного цвета.
Линейный вход для усиления звука всегда синего цвета.
Разъём подключения микрофона всегда розового цвета.
Подстать им и штекеры:

Цветовое исполнение разъёмов будет Вам в помощь. Правда, цвета у производителей ПК не унифицированы. Например, у одних разъём подключения клавиатуры может быть фиолетовый, у других – красный или серый. Поэтому обращайте внимание на специальные символы, которыми помечены разъёмы. В этом случае Вам не составит труда узнать :


Интерфейсные кабели внешних устройств уникальны. В другой разъём на ПК Вы его не вставите (конструкция и количество гнёзд разное). Всё это поможет Вам без подсказки кого-либо перемещать Ваш ПК (ноутбук) с места на место. Вы сможете правильно подключать устройства и кабели к ПК. Надеюсь, что изложенный материал Вам в этом поможет.

Теперь Вы знаете, что такое порты ПК, слоты ПК, разъёмы ПК, кабели ПК. Более подробную информацию о разъёмах и их использовании с прекрасной цветной иллюстрацией можно получить

Если Вы новичок независимо от возраста, оставьте, пожалуйста, свой комментарий. А если Вы пенсионер, то отметьте это. Ведь мы с Вами коллеги! Надо помогать друг другу!

С необходимостью разобраться с подключением к компьютеру того или иного устройства сталкивается каждый, ведь сегодня ПК (ноутбук, планшет) есть у всех. А у компьютера есть много разных разъёмов для подключения множества различных устройств: клавиатуры, мышь, принтеры, питание, модемы, монитор, джойстик и многое другое.

Всё это дело иногда нуждается в ремонте (обрыв провода внутри кабеля или перегиб возле штекера), а купить новый не всегда есть возможность. Да и при отключении всех проводов от компьютера при плановых чистках, может возникнуть сомнение «что там куда было всунуто».

Чтоб раз и навсегда собрать воедино всю необходимую и исчерпывающую информацию и распиновках, цоколёвках и назначении всех гнёзд/штекеров — редакция 2 Схемы. ру подготовила этот справочный материал. В таблицах, ниже приведены цоколёвка и распиновка внутренних и внешних разъёмов персонального компьютера и ноутбука.

Блок питания компьютера

Распиновка разъема БП формата AT

Распиновка разьема БП формата ATX

Распиновка разъемов дополнительного питания: АТХ разъёмы, SerialATA (или просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов):

Другой вариант:

Ещё один вариант для БП видеокарт:

  • Подробнее про распиновку разъемов питания компьютера

Распиновка разъемов материнской платы

Подключение периферии на корпусе ПК

Кодовое (условное) обозначение разъёмов

Распиновка разъема вентилятора

  • Подробнее о подключении кулеров от процессоров, видеокарт и БП

Разъемы для подключения звука

Количество этих разъемов может быть разным. Кроме этого они могут быть продублированы на компьютере и находиться как сзади корпуса, так и на передней панели. Эти разъемы обычно сделаны разных цветов.

  • Салатовый — служит для подключения одной пары стерео-колонок.
  • Розовый — подключение микрофона.
  • Голубой — линейный вход для подключения других аудиоустройств и записи с них звука на компьютер.

При этом, если у вас два или три зеленых разъемов на компьютере, вы можете одновременно подключить к ним и колонки и наушники и в настройках компьютера выбирать на какое устройство выводить звук. Программное обеспечение звуковых карт может предоставлять возможность переопределять назначение звуковых разъемов. Звуковые разъемы остальных цветов служат для подключения дополнительных колонок.

Разъемы данных (Южный мост)

IDE (Integrated Drive Electronics)

По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов.

SATA и eSATA разъёмы

Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов.

DVD slim sata

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов в ПК

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

USB 2.0 серии A, B и Mini

USB 2.0 Микро USB

USB 2.0 на материнке

Распиновка разъёма материнской платы для передней панели USB 2.0

Схема USB-разъемов 3.0

Распиновка USB-разъемов 3.0 (Universal Serial Bus).

USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

USB 3.

0 на материнке

Распиновка разъёма материнской платы для передней панели USB 3.0

  • Подробнее про микро USB

Распиновка AT клавиатуры

Цвета у производителей ПК не унифицированы. Например, у одних разъём подключения клавиатуры может быть фиолетовый, у других – красный или серый. Поэтому обращайте внимание на специальные символы, которыми помечены разъёмы. Эти разъемы служат для подключения мыши (салатовый разьем) и клавиатуры (сиреневый разьем). Бывают случаи когда разъем один, наполовину окрашен в салатовый цвет, другая половина — в сиреневый — тогда в него можно подключать как мышь, так и клавиатуру.

Распиновка COM, LPT, GAME, RJ45, PS/2

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

RS-232 модемный кабель

Раскладка IEE 1394 на материнке

IEEE 1394 — последовательная высокоскоростная шина данных. Разные компании используют для её названия бренды Firewire у Apple, i.LINK у SONY и т.д. К разработке приложила руку компания Aplle. По своей сути разъем похож на USB. Данный порт, по всей видимости, не получит широкого распространения из-за лицензионных выплат на каждый чип для этого порта в пользу компании Apple.

Распиновка разьёма IEE 1394

Разъемы данных (Северный мост)

PCI Express: x1, x4, x8, x16

Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

Разъемы данных (Общее)

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

Соединение разъёма RJ45

Обжим сетевого кабеля с разъёмом RJ45 (PC-HUB, PC-PC, HUB-HUB). Подробнее про распиновку витой пары сети 8 проводов

Почти каждый разъём очень трудно или вообще невозможно подключить неправильно. За редкими исключениями, вы не сможете подключить устройство «не туда».

Трипп Лайт — P0300025 | Tripp Lite

Die Modellnummer P0300025 ist in Ihrem Land nicht verfügbar. Dies ist typischerweise auf Spannungsinkompatibilität zurückzuführen.

Wenn Sie glauben, dass dies ein Fehler ist, oder Hilfe bei dersuche nach einem für Ihr Land entwickelten Produkt benötigen, kontaktieren Sie uns bitte. [MP005]

P002-002-10A
NEMA 5-15R to C14 Компьютерная сеть переменного тока …



P002-001-10A
NEMA 5-15R auf C14 Компьютер AC-Стромка…



П006-014-13РА
Шнур питания компьютера, NEMA 5-15P для установки…



P004-002
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-13LA
Удлинитель питания, левый угол C13 t…



П004-002-13РА
Удлинитель питания, прямоугольный C13 …



P004-002-5
Шнур питания PDU, C13 — C14 — 10 А, 250 В. ..



P002-002
NEMA 5-15R to C14 Компьютерная сеть переменного тока …



P004-001
PDU-Netzkabel, C13 или C14 — 10 А, 250…

(1)



P004-002-АБЛ
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-АГН
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-АОР
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-АРД
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-AWH
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P002-002-10A
NEMA 5-15R to C14 Компьютерная сеть переменного тока …



P002-001-10A
NEMA 5-15R auf C14 Компьютер AC-Стромка. ..



П006-014-13РА
Шнур питания компьютера, NEMA 5-15P для установки…



P004-002
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-13LA
Удлинитель питания, левый угол C13 t…



P004-002-13РА
Удлинитель питания, прямоугольный C13 …



P004-002-5
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P002-002
NEMA 5-15R to C14 Компьютерная сеть переменного тока …



P004-001
PDU-Netzkabel, C13 или C14 — 10 А, 250…

(1)



P004-002-АБЛ
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-АГН
Шнур питания PDU, C13 — C14 — 10 А, 250 В. ..



P004-002-АОР
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-АРД
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P004-002-AWH
Шнур питания PDU, C13 — C14 — 10 А, 250 В…



P002-002-10A
NEMA 5-15R — C14 Компьютерный кабель питания переменного тока — 10 А, 125 В, 18 AWG, 2 фута (0,61 м), черный

P002-001-10A
NEMA 5-15R auf C14 Компьютер AC-Stromkabel — 10A, 125V, 18 AWG, 0,31 м, Schwarz

П006-014-13РА
Кабель питания компьютера, NEMA 5-15P — прямоугольный C13 — 10 А, 125 В, 18 AWG, 14 футов (4,27 м), черный

P004-002
Шнур питания PDU, C13–C14 — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), черный

P004-002-13LA
Удлинитель питания, левосторонний C13–C14, стиль PDU — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), черный

П004-002-13РА
Удлинитель питания, прямоугольный, тип C13 — C14 PDU — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), черный

P004-002-5
Шнур питания PDU, C13–C14 — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), черный, 5 шт. в упаковке

P002-002
NEMA 5-15R — C14 Компьютерный кабель питания переменного тока — 13 А, 125 В, 16 AWG, 2 фута (0,61 м), черный

P004-001
PDU-Netzkabel, C13 или C14 — 10 А, 250 В, 18 AWG, 0,31 м, Schwarz

(1)

P004-002-АБЛ
Шнур питания PDU, C13 — C14 — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), синий

P004-002-АГН
Шнур питания PDU, C13 — C14 — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), зеленый

P004-002-АОР
Шнур питания PDU, C13 — C14 — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), оранжевый

P004-002-АРД
Шнур питания PDU, C13–C14 — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), красный

P004-002-AWH
Шнур питания PDU, C13–C14 — 10 А, 250 В, 18 AWG, 2 фута (0,61 м), белый

Основы работы с компьютером: настройка компьютера

Урок 10: настройка компьютера

/en/computerbasics/understanding-applications/content/

Настройка компьютера

Итак, у вас есть новый компьютер и вы готовы его настроить. Это может показаться непосильной и сложной задачей, но на самом деле это намного проще, чем вы думаете! Большинство компьютеров настроены аналогичным образом, поэтому не имеет значения, какой у вас компьютер.

Если вы настраиваете новый компьютер, который все еще находится в упаковке, вы, вероятно, найдете практическое руководство , включающее пошаговые инструкции . Даже если в нем не было инструкций, вы все равно можете настроить компьютер в несколько простых шагов . Мы проведем вас через различные шаги, необходимые для настройки типичного компьютера.

Посмотрите видео ниже, чтобы узнать, как настроить настольный компьютер.

Ищете старую версию этого видео? Вы все еще можете просмотреть его здесь.

Настройка ноутбука

Если у вас есть ноутбук, настройка должна быть простой: просто откройте его и нажмите кнопку питания. Если батарея не заряжена, вам необходимо подключить адаптер переменного тока . Вы можете продолжать пользоваться ноутбуком, пока он заряжается.

Если в вашем ноутбуке есть какие-либо периферийные устройства , например внешние динамики , вы можете прочитать инструкции ниже. Ноутбуки и настольные компьютеры обычно используют одни и те же типы соединений, поэтому будут применяться те же шаги.

Настройка настольного компьютера

Шаг 1

Распакуйте монитор и корпус компьютера из коробки. Снимите пластиковое покрытие или защитную ленту. Поместите монитор и корпус компьютера на стол или рабочую зону.

Убедитесь, что корпус вашего компьютера находится в хорошо проветриваемом месте с хорошей циркуляцией воздуха. Это поможет предотвратить перегрев компьютера.

Шаг 2

Найдите кабель монитора . Существует несколько типов кабелей монитора, поэтому кабель для вашего компьютера может отличаться от кабеля на изображении ниже.

Если у вас возникли проблемы с поиском кабеля монитора, обратитесь к инструкции по эксплуатации вашего компьютера. (Если у вас все-в-одном компьютер, встроенный в монитор, можно перейти к шагу 4 ).

Шаг 3

Подключите один конец кабеля к порту монитора на задней панели корпуса компьютера , а другой конец к монитору .

Многие компьютерные кабели подходят только для определенных целей. Если кабель не подходит, не применяйте силу, иначе вы можете повредить разъемы. Убедитесь, что штекер совпадает с портом, затем подключите его.

Чтобы выяснить, какие кабели к каким портам относятся, попробуйте наш интерактивный раздел «Подключение кабелей».

Шаг 4

Распакуйте клавиатуру и определите, используется ли в ней разъем USB (прямоугольный) или разъем PS/2 (круглый). Если он использует разъем USB, подключите его к любому из портов USB на задней панели компьютера. Если используется разъем PS/2, подключите его к фиолетовому порту клавиатуры на задней панели компьютера.

Шаг 5

Распакуйте мышь и определите, используется ли в ней разъем USB или PS/2 . Если он использует разъем USB, подключите его к любому из портов USB на задней панели компьютера. Если используется разъем PS/2, подключите его к зеленому порту мыши на задней панели компьютера.

Если ваша клавиатура оснащена USB-портом , вы можете подключить мышь к клавиатуре, а не напрямую к компьютеру.

Если у вас беспроводная мышь или клавиатура, возможно, потребуется подключить к компьютеру ключ Bluetooth (USB-адаптер). Однако многие компьютеры имеют встроенный Bluetooth, поэтому адаптер может не понадобиться.

Шаг 6

Если у вас есть внешние динамики или наушники , вы можете подключить их к аудиопорту вашего компьютера (на передней или задней панели корпуса компьютера). Многие компьютеры имеют порты с цветовой кодировкой. Динамики или 9Наушники 0008 подключаются к порту зеленого цвета , а микрофоны подключаются к розовому порту . Порт blue — это строка в , которую можно использовать с другими типами устройств.

Некоторые динамики, наушники и микрофоны имеют разъемы USB вместо обычного аудиоразъема. Их можно подключить к любому USB-порту. Кроме того, многие компьютеры имеют встроенные в монитор динамики или микрофоны.

Шаг 7

Найдите два кабеля питания , поставляемые вместе с компьютером. Подключите первый кабель питания к задней части корпуса компьютера , а затем к сетевому фильтру . Затем с помощью другого кабеля подключите монитор к сетевому фильтру .

Вы также можете использовать источник бесперебойного питания (ИБП) , который действует как защита от перенапряжения и обеспечивает временное питание в случае отключения электроэнергии.

Шаг 8

Наконец, подключите сетевой фильтр к сетевой розетке. Вам также может понадобиться включить сетевой фильтр , если он оснащен выключателем питания.

Если у вас нет сетевого фильтра, вы можете подключить компьютер непосредственно к розетке. Тем не менее, это не рекомендуется , потому что скачки напряжения могут повредить ваш компьютер.

Шаг 9

Если у вас принтер , сканер , веб-камера или другие периферийные устройства , вы можете подключить их в этот момент. Многие периферийные устройства поддерживают технологию plug and play , что означает, что они будут распознаны вашим компьютером, как только они будут подключены. При необходимости используйте инструкции, прилагаемые к устройству, для его установки.

Как правило, периферийные устройства являются необязательными , и вы можете добавить новые в любое время; вам не нужно добавлять все периферийные устройства во время первоначальной настройки вашего компьютера.

Установка завершена!

Вот и все — вы закончили настройку компьютера, пора приступать к работе! Мы еще поговорим о том, как пользоваться компьютером, в следующих нескольких уроках.

Продолжать

Предыдущий: Общие сведения о приложениях

Next:Начало работы с вашим первым компьютером

/en/computerbasics/начало работы с вашим первым компьютером/content/

Что такое NEMA, IEC и CEE? | Руководство по разъемам

Что такое разъемы питания? Разъемы питания

позволяют подключать электронные устройства к доступным розеткам. Силовые кабели могут передавать либо переменный ток (AC), либо постоянный ток (DC). Примером питания переменного тока может быть питание, которое обеспечивается стандартной стенной розеткой дома или в офисе. Примером мощности постоянного тока может быть мощность, обеспечиваемая батареей. Существует несколько различных типов разъемов и интерфейсов, которые используются во всем мире. Показанные здесь разъемы питания являются одними из наиболее распространенных разъемов, используемых в Северной Америке.

Выберите разъем питания, о котором вы хотите узнать больше:

НЭМА 5-15-П

НЭМА 1-15-П

МЭК 320 С13/С14

МЭК 320 С5

IEC 320 C7 (неполяризованный)

IEC 320 C7 (поляризованный)

CEE 7/7

NEMA 5-15-P Информация

Изображения NEMA 5-15-P

НЭМА 5-15-П


NEMA 5-15-P обычно обозначается как «3-штырьковая вилка с заземлением», которая вставляется в стандартную настенную розетку на 110 В переменного тока.
NEMA — это аббревиатура, обозначающая Национальную ассоциацию производителей электротехники, отраслевую группу, которая устанавливает стандарты для использования в электротехнической продукции. Разъем имеет два плоских параллельных лепестка с круглым заземляющим контактом, расположенным между ними и над ними. Соединительная розетка для 5-15-P называется 5-15-R (R означает «гнездо»).

NEMA 1-15-P Информация

Изображения NEMA 1-15-P

NEMA 1-15-P


NEMA 1-15-P обычно обозначается как вилка с двумя контактами, которая вставляется в стандартную стенную розетку на 110 В переменного тока. У него два плоских контакта, как у вилки NEMA 5-15, но нет контакта заземления. Соединительная розетка для 1-15-P называется 1-15-R (R означает «гнездо»). У большинства современных версий этой вилки одно лезвие немного шире другого.

МЭК 320 C13/C14 Информация

IEC 320 C13/C14 Изображения

IEC 320 C13/C14


Разъемы IEC 320 C13/C14 основаны на стандартах, разработанных Международной электротехнической комиссией, международным органом по стандартизации.
«320» относится к номеру спецификации, описывающей разъемы питания. Официальный текст стандарта на самом деле имеет номер 60320, но обычное использование сокращает его до 320. Линейный разъем C13 очень распространен в индустрии ПК и AV. Ответным разъемом для розетки C13 является вилка C14, которая часто монтируется в утопленную панель или корпус компьютерных блоков питания или силовых трансформаторов.

МЭК 320 C5 Информация

IEC 320 C5 Изображения

IEC 320 C5


Поляризованная розетка, часто используемая в блоках питания ноутбуков. Разъем C5 имеет три круглых контакта, расположенных треугольным образом. Одним из распространенных сленговых терминов для этой вилки является «разъем для ушей Микки Мауса ™», потому что форма напоминает силуэт мультипликационного персонажа Диснея.

МЭК 320 C7 Информация

Изображения IEC 320 C7

IEC 320 C7 (неполяризованные)


Двухконтактный разъем, используемый в силовых трансформаторах, радиоприемниках и других бытовых электронных устройствах.
Он имеет два закругленных зубца, расположенных бок о бок.

IEC 320 C7 Поляризованный Информация

IEC 320 C7 Поляризованные изображения

IEC 320 C7 (поляризованный)


Поляризованная версия розетки C7. Поляризация этого разъема поддерживается квадратной формой наплавки на одном конце разъема. Эта конструкция гарантирует, что нейтральная сторона устройства всегда подключена к нейтральному проводу цепи переменного тока (который обычно замыкается на землю в двухпроводной розетке).

CEE 7/7 Информация

CEE 7/7 Изображения

CEE 7/7


Вилка CEE 7/7, предназначенная в первую очередь для использования в Европе, имеет круглую форму с двумя закругленными контактами и розеткой, в которую можно вставить заземляющий штырь от европейской настенной розетки типа F.
CEE на самом деле является аббревиатурой от Международной комиссии по правилам утверждения электрооборудования, европейского органа по стандартизации.

Предлагаемые ссылки


  • Википедия — Разъем питания

Другие продукты


  • Шнуры питания
  • Разветвители шнуров питания

Популярные модульные продукты

Универсальный шнур питания 18 AWG, 6 футов (1,8 м) (NEMA 5-15P — IEC320C13) (соответствует требованиям TAA)

6 футов (1,8 м) 18 AWG, 2 разъема, неполяризованный шнур питания (NEMA 1-15P — IEC320C7) (соответствует требованиям TAA)

6 футов (1,8 м) 18 AWG, 2-гнездовой поляризованный шнур питания (NEMA 1-15P — IEC320C7) (соответствует требованиям TAA)

6 футов (1,8 м) 18 AWG, 3-гнездовой шнур питания для ноутбука (NEMA 5-15P — IEC320C5) (соответствует требованиям TAA)

Универсальный шнур питания 18 AWG, 3 фута (0,9 м) (NEMA 5-15P — IEC320C13) (соответствует требованиям TAA)

Универсальный шнур питания 10 футов (3 м) 18 AWG (от NEMA 5-15P до IEC320C13) (соответствует требованиям TAA)

Универсальный кабель питания 1 фут (0,3 м) 18 AWG (от NEMA 5-15P до IEC320C13) (соответствует требованиям TAA)

1 фут (0,3 м) 18 AWG Удлинительный шнур питания с защитой от выхода (от NEMA 5-15P до NEMA 5-15R) (соответствует требованиям TAA)

Соедините iPhone и компьютер кабелем

iOS 16

iOS 15

iOS 14

iOS 13

Выберите версию:

iOS 16 iOS 15 iOS 14 iOS 13

Изменение этого элемента управления приведет к автоматическому обновлению этой страницы

Искать в этом руководстве

  • Добро пожаловать
    • Основы настройки
    • Сделайте свой iPhone своим
    • Делайте отличные фото и видео
    • Поддерживайте связь с друзьями и семьей
    • Поделитесь функциями с семьей
    • Используйте iPhone для повседневных дел
    • Поддерживаемые модели
    • айфон 8
    • айфон 8 плюс
    • айфон х
    • iPhone X R
    • iPhone X S
    • iPhone X S Макс
    • айфон 11
    • Айфон 11 Про
    • Айфон 11 Про Макс
    • iPhone SE (2-го поколения)
    • айфон 12 мини
    • айфон 12
    • айфон 12 про
    • Айфон 12 Про Макс
    • айфон 13 мини
    • айфон 13
    • айфон 13 про
    • Айфон 13 Про Макс
    • iPhone SE (3-го поколения)
    • айфон 14
    • айфон 14 плюс
    • айфон 14 про
    • Айфон 14 Про Макс
  • Что нового в iOS 16
    • Включите и настройте iPhone
    • Разбудить и разблокировать
    • Настроить сотовую связь
    • Используйте две SIM-карты
    • Подключиться к Интернету
      • Настройки идентификатора Apple
      • Включение или отключение функций iCloud
      • Подпишитесь на iCloud+
    • Найти настройки
    • Настройка учетных записей почты, контактов и календаря
    • Узнайте значение значков состояния
      • Зарядить аккумулятор
      • Показать процент заряда батареи
      • Проверьте состояние и использование батареи
    • Скачать или добавить в закладки руководство пользователя
      • Изучите основные жесты
      • Изучите жесты для моделей iPhone с Face ID
    • Отрегулируйте громкость
      • Открытые приложения
      • Найдите свои приложения в библиотеке приложений
      • Переключение между открытыми приложениями
      • Выйти и снова открыть приложение
      • Диктовать текст
      • Печатайте с помощью экранной клавиатуры
      • Выберите и отредактируйте текст
      • Используйте предиктивный текст
      • Используйте замену текста
      • Добавить или изменить клавиатуру
    • Многозадачность с картинкой в ​​картинке
    • Доступ к функциям с экрана блокировки
    • Просмотр действий в Dynamic Island
    • Выполняйте быстрые действия
    • Поиск на главном экране или экране блокировки
    • Используйте AirDrop для отправки предметов
    • Сделайте снимок экрана или запись экрана
      • Рисовать в приложениях
      • Добавление текста, фигур и подписей
      • Увеличение или увеличение разметки
    • Получить информацию о вашем iPhone
    • Просмотр или изменение настроек сотовой связи
    • Путешествуйте с айфоном
    • Изменение звуков и вибраций
    • Персонализируйте экран блокировки iPhone
    • Сменить обои
    • Настройка яркости экрана и цветового баланса
    • Держите дисплей iPhone включенным дольше
    • Увеличить экран
    • Измените имя вашего iPhone
    • Изменить дату и время
    • Сменить язык и регион
      • Организуйте свои приложения в папках
      • Добавляйте виджеты на главный экран
      • Перемещайте приложения и виджеты на главный экран
      • Удалить приложения
    • Используйте и настраивайте Центр управления
    • Изменить или заблокировать ориентацию экрана
      • Просмотр и ответ на уведомления
      • Изменить настройки уведомлений
      • Настроить фокус
      • Разрешить или отключить уведомления для фокуса
      • Включить или выключить фокус
      • Сосредоточьтесь во время вождения
      • Получить приложения
        • Подпишитесь на Apple Arcade
        • Получить игры
        • Играйте с друзьями в Game Center
        • Подключить игровой контроллер
      • Используйте клипы приложений
      • Управление покупками, подписками, настройками и ограничениями
      • Установка и управление шрифтами
      • Покупайте книги и аудиокниги
      • Читать книги
      • Аннотировать книги
      • Доступ к книгам на других устройствах Apple
      • Слушайте аудиокниги
      • Ставьте цели по чтению
      • Организуйте книги
      • Читать PDF-файлы
    • Калькулятор
      • Создание и редактирование событий
      • Отправить приглашения
      • Ответить на приглашения
      • Измените способ просмотра событий
      • Поиск событий
      • Настройте свой календарь
      • Следите за событиями
      • Используйте несколько календарей
      • Воспользуйтесь календарем праздников
      • Делитесь календарями iCloud
        • Основы камеры
        • Настройте свой выстрел
        • Применение фотографических стилей
        • Делайте живые фотографии
        • Делайте снимки в режиме серийной съемки
        • Сделать селфи
        • Делайте панорамные фотографии
        • Делайте макрофото и видео
        • Делайте фотографии в портретном режиме
        • Делайте фотографии в ночном режиме
        • Делайте фотографии Apple ProRAW
      • Отрегулируйте громкость затвора
      • Отрегулируйте настройки HDR-камеры
      • Запись видео
      • Запись видео в формате ProRes
      • Запись видео в кинематографическом режиме
      • Изменить настройки записи видео
      • Сохранить настройки камеры
      • Изменить дополнительные настройки камеры
      • Просмотр, обмен и печать фотографий
      • Использовать живой текст
      • Отсканируйте QR-код
      • Посмотреть мировые часы
      • Установить будильник
      • Используйте таймер или секундомер
    • Компас
      • Добавляйте и используйте контактную информацию
      • Изменить контакты
      • Добавьте свою контактную информацию
      • Используйте другие учетные записи контактов
      • Использование контактов из приложения «Телефон»
      • Объединить или скрыть повторяющиеся контакты
      • Настроить FaceTime
      • Совершать и принимать звонки
      • Создайте ссылку FaceTime
      • Сделать живое фото
      • Включите Live Captions в вызове FaceTime
      • Использование других приложений во время разговора
      • Сделать групповой вызов FaceTime
      • Просмотр участников в сетке
      • Используйте SharePlay, чтобы смотреть и слушать вместе
      • Поделитесь своим экраном
      • Переключить вызов FaceTime на другое устройство
      • Изменить настройки видео
      • Изменить настройки звука
      • Добавьте эффекты камеры
      • Оставить вызов или переключиться на Сообщения
      • Блокировать нежелательных абонентов
      • Подключение внешних устройств или серверов
      • Просмотр и изменение файлов и папок
      • Организация файлов и папок
      • Отправить файлы
      • Настроить iCloud Drive
      • Делитесь файлами и папками в iCloud Drive
        • Поделитесь своим местоположением
        • Добавить или удалить друга
        • Найдите друга
        • Получайте уведомления, когда друзья меняют свое местоположение
        • Сообщите другу, когда ваше местоположение изменится
        • Добавьте свой iPhone
        • Добавьте свой кошелек iPhone с помощью MagSafe
        • Получайте уведомления, если вы забыли устройство
        • Найдите устройство
        • Отметить устройство как потерянное
        • Стереть устройство
        • Удалить устройство
        • Добавить AirTag
        • Добавить сторонний элемент
        • Получайте уведомления, если вы оставляете предмет позади
        • Найдите элемент
        • Отметить предмет как утерянный
        • Удалить элемент
      • Изменить настройки карты
      • Отслеживайте ежедневную активность
      • Просматривайте историю своей активности, тренды и награды
      • Подключить стороннее приложение для тренировок
      • Настройте уведомления об активности
      • Поделитесь своей активностью
      • Введение в здоровье
      • Заполните данные о своем здоровье
        • Введение в данные о здоровье
        • Просмотр данных о вашем здоровье
        • Поделитесь данными о своем здоровье
        • Просмотр данных о здоровье, которыми поделились другие
        • Скачать медицинские карты
        • Просмотр медицинских записей в приложении «Здоровье» на iPhone
      • Следите за устойчивостью при ходьбе
        • Регистрация информации о менструальном цикле
        • Просмотр прогнозов и истории менструального цикла
        • Отслеживайте свои лекарства
        • Узнайте больше о ваших лекарствах
        • Настройте расписание для фокуса сна
        • Отключить будильники и удалить графики сна
        • Добавить или изменить расписание сна
        • Включить или выключить фокус сна
        • Измените период восстановления, цель сна и многое другое
        • Просмотр истории сна
        • Используйте функции уровня звука в наушниках
        • Проверьте уровень громкости в наушниках
      • Зарегистрируйтесь как донор органов
      • Сделайте резервную копию данных о вашем здоровье
      • Введение в главную
      • Настройка аксессуаров
      • Аксессуары управления
      • Управляйте своим домом с помощью Siri
      • Настроить HomePod
      • Управляйте своим домом удаленно
      • Создание и использование сцен
      • Создать автоматизацию
      • Настройка камер
      • Распознавание лица
      • Открой дверь домашним ключом
      • Настроить маршрутизатор
      • Делитесь элементами управления с другими
      • Добавить больше домов
      • Получить музыку, фильмы и телешоу
      • Получить рингтоны
      • Управление покупками и настройками
      • Увеличивайте близлежащие объекты
      • Создание действий
      • Изменить настройки
        • Обнаружение людей вокруг вас
        • Обнаружение дверей вокруг вас
        • Получите описания изображения вашего окружения
        • Настройка ярлыков для режима обнаружения
        • Добавлять и удалять учетные записи электронной почты
        • Настройте собственный домен электронной почты
      • Проверьте свою электронную почту
        • Отправить письмо
        • Отозвать электронную почту с Отменить отправку
        • Отвечать и пересылать электронные письма
        • Сохранить черновик электронной почты
        • Добавить вложения электронной почты
        • Загрузить вложения электронной почты
        • Аннотировать вложения электронной почты
      • Установить уведомления по электронной почте
      • Поиск электронной почты
      • Организация электронной почты в почтовых ящиках
        • Отметить электронные письма
        • Фильтровать электронные письма
        • Используйте скрыть мою электронную почту
        • Используйте защиту конфиденциальности почты
      • Изменить настройки электронной почты
      • Удалить и восстановить электронную почту
      • Добавьте виджет Почты на главный экран
      • Распечатать электронные письма
      • Посмотреть карты
        • Поиск мест
        • Найти близлежащие достопримечательности, рестораны и услуги
        • Получить информацию о местах
        • Отметить места
        • Делитесь местами
        • Оцените места
        • Сохраняйте любимые места
        • Исследуйте новые места с гидами
        • Организация мест в Моих путеводителях
        • Получайте информацию о пробках и погоде
        • Удалить важные местоположения
        • Быстрый поиск настроек Карт
        • Используйте Siri, Карты и виджет Карт, чтобы прокладывать маршруты
        • Выберите другие варианты маршрута
          • Поделитесь своим ожидаемым временем прибытия
          • Поиск остановок на вашем маршруте
          • Просмотр обзора маршрута или списка поворотов
          • Изменение настроек голосовых указаний
        • Настройка маршрутизации электромобилей
        • Получить маршрут проезда
        • Проложить маршрут к припаркованному автомобилю
        • Сообщайте о дорожно-транспортных происшествиях в Картах на iPhone
        • Получить велосипедные маршруты
        • Получить пешеходные маршруты
        • Получить маршруты общественного транспорта
        • Удалить недавние направления
        • Используйте Карты на вашем Mac, чтобы прокладывать маршруты
        • Осмотрите улицы
        • Совершите эстакаду
      • Получить поездки
      • Мера
      • Просмотр и сохранение измерений
      • Измерьте рост человека
      • Используйте уровень
      • Настроить сообщения
      • Отправка и получение сообщений
      • Отменять и редактировать сообщения
      • Следите за сообщениями и разговорами
      • Начать групповой разговор
      • Добавляйте фото и видео
      • Отправка и получение контента
      • Смотрите, слушайте или играйте вместе с помощью SharePlay
      • Совместная работа над проектами
      • Анимированные сообщения
      • Используйте приложения iMessage
      • Используйте мемоджи
      • Отправить эффект Digital Touch
      • Отправляйте, получайте и запрашивайте деньги с помощью Apple Cash
      • Уведомления об изменении
      • Блокировать, фильтровать и сообщать о сообщениях
      • Удалить сообщения
      • Получить музыку
      • Просмотр альбомов, плейлистов и т. д.
      • Играть музыку
      • Ставьте свою музыку в очередь
      • Слушайте эфирное радио
        • Подпишитесь на Apple Music
        • Слушайте музыку без потерь
        • Слушайте музыку в формате Dolby Atmos
        • Найдите новую музыку
        • Добавляйте музыку и слушайте офлайн
        • Получите персональные рекомендации
        • Слушайте радио
        • Поиск музыки
        • Создание плейлистов
        • Посмотрите, что слушают ваши друзья
        • Используйте Siri для воспроизведения музыки
      • Слушайте музыку с помощью Apple Music Voice
      • Измените звучание музыки
      • Начать с новостей
      • Используйте виджеты новостей
      • Смотрите новости, выбранные специально для вас
      • Читать истории
      • Следите за своими любимыми командами с My Sports
      • Слушайте новости Apple сегодня
        • Подпишитесь на Apple News+
        • Просматривайте и читайте истории и выпуски Apple News+
        • Скачать выпуски Apple News+
        • Слушайте аудио истории
      • Поиск новостей
      • Сохраняйте новости на потом
      • Подпишитесь на новостные каналы
      • Начало работы с заметками
      • Добавить или удалить учетные записи
      • Создание и форматирование заметок
      • Нарисуй или напиши
      • Сканировать текст и документы
      • Добавляйте фото, видео и многое другое
      • Создание быстрых заметок
      • Поиск заметок
      • Распределяйте по папкам
      • Организуйте с помощью тегов
      • Используйте смарт-папки
      • Делитесь и сотрудничайте
      • Заблокировать заметки
      • Изменить настройки заметок
      • Позвонить
      • Отвечать или отклонять входящие звонки
      • Во время разговора
      • Проверить голосовую почту
      • Выберите рингтоны и вибрации
      • Совершайте звонки с помощью Wi-Fi
      • Настроить переадресацию и ожидание вызова
      • Избегайте нежелательных звонков
      • Посмотреть фотографии
      • Воспроизведение видео и слайд-шоу
      • Удалить или скрыть фото и видео
      • Редактировать фото и видео
      • Обрежьте длину видео и настройте замедленное движение
      • Редактировать видео в кинематографическом режиме
      • Редактировать живые фотографии
      • Редактировать фотографии в портретном режиме
      • Используйте фотоальбомы
      • Редактировать и систематизировать альбомы
      • Фильтровать и сортировать фото и видео в альбомах
      • Дублируйте и копируйте фото и видео
      • Поиск и удаление дубликатов фото и видео
      • Поиск фотографий
      • Находите и идентифицируйте людей в фотографиях
      • Просмотр фотографий по местоположению
      • Делитесь фотографиями и видео
      • Просмотр фото и видео, которыми с вами поделились
      • Взаимодействуйте с текстом и объектами на ваших фотографиях
      • Смотреть воспоминания
      • Персонализируйте свои воспоминания
      • Управляйте воспоминаниями и популярными фотографиями
        • Используйте фото iCloud
        • Используйте общие альбомы iCloud
      • Импорт фото и видео
      • Печать фотографий
      • Найти подкасты
      • Слушайте подкасты
      • Следите за своими любимыми подкастами
      • Организуйте свою библиотеку подкастов
      • Скачивайте, сохраняйте или делитесь подкастами
      • Подписаться на подкасты
      • Изменить настройки загрузки
      • Настройка учетных записей
      • Добавить элементы в список
      • Редактировать список и управлять им
      • Поиск и систематизация списков
      • Работа с шаблонами в «Напоминаниях» на iPhone
      • Организуйте с помощью тегов
      • Используйте смарт-списки
      • Изменить настройки напоминаний
      • Делитесь и сотрудничайте
      • Распечатать напоминания
      • Сидеть в сети
      • Настройте параметры Safari
      • Изменить макет
      • Поиск веб-сайтов
        • Открывать и закрывать вкладки
        • Организуйте свои вкладки
        • Просмотр вкладок Safari с другого устройства Apple
        • Поделиться группами вкладок
      • Добавляйте в закладки любимые веб-страницы
      • Сохранение страниц в список для чтения
      • Найдите ссылки, которыми с вами поделились
      • Аннотируйте и сохраняйте веб-страницу в формате PDF
      • Автоматически заполнять формы
      • Получить расширения
      • Скрыть рекламу и отвлекающие факторы
        • Просматривайте веб-страницы в частном порядке
        • Очистите кеш
        • Используйте пароли в Safari
        • Используйте скрыть мою электронную почту
    • Ярлыки
      • Проверить запасы
      • Управление несколькими списками наблюдения
      • Читайте деловые новости
      • Добавляйте отчеты о доходах в свой календарь
      • Добавьте виджет «Акции» на главный экран
    • Советы
      • Переводите текст, голос и разговоры
      • Выберите языки, между которыми вы хотите перевести
      • Перевод текста в приложениях
      • Переводите текст с помощью камеры iPhone
      • Перевод с камеры
      • Подключите приложения и добавьте своего ТВ-провайдера
      • Подпишитесь на Apple TV+ и каналы Apple TV
      • Получайте шоу, фильмы и многое другое
      • Смотреть спортивные программы
      • Управление воспроизведением
      • Смотрите вместе, используя SharePlay
      • Управляйте своей библиотекой
      • Изменить настройки
      • Сделать запись
      • Воспроизвести
      • Редактировать или удалить запись
      • Держите записи в актуальном состоянии
      • Организация записей
      • Найдите или переименуйте запись
      • Поделиться записью
      • Дублировать запись
      • Храните карты и пропуска в кошельке
      • Настроить ApplePay
      • Используйте Apple Pay для бесконтактных платежей
      • Используйте Apple Pay в приложениях, App Clips и Safari
      • Используйте Apple Cash
      • Используйте Apple Card
      • Управление платежными картами и активностью
      • Оплатить транзит
      • Используйте цифровые ключи
      • Используйте свои водительские права или удостоверение личности штата
      • Используйте студенческие билеты
      • Карта учетной записи Apple
      • Добавляйте и используйте пропуски
      • Управление пропусками
      • Используйте карты вакцинации против COVID-19
      • Проверить погоду
      • Следите за погодой в других местах
      • Посмотреть карты погоды
      • Управление уведомлениями о погоде
      • Добавьте виджет погоды на главный экран
      • Изучите значки погоды
    • Используйте Сири
    • Узнайте, что умеет Siri
    • Расскажите Сири о себе
    • Попросите Siri объявить о звонках и уведомлениях
    • Добавить ярлыки Siri
    • О предложениях Siri
    • Используйте Siri в машине
    • Изменить настройки Siri
    • Связаться со службами экстренной помощи
    • Настройка и просмотр вашего медицинского удостоверения
    • Управление обнаружением сбоев
    • Сбросить настройки конфиденциальности и безопасности в экстренной ситуации
    • Настроить семейный доступ
    • Добавить участников семейного доступа
    • Удалить членов семейного доступа
    • Делитесь подписками
    • Поделиться покупками
    • Делитесь местоположением с семьей и находите потерянные устройства
    • Настройка Apple Cash Family и Apple Card Family
    • Настроить родительский контроль
    • Настройте устройство ребенка
    • Просмотр сводки экранного времени
    • Настройте время экрана для себя
    • Настройка Экранного времени для члена семьи
    • Получите отчет об использовании вашего устройства
    • Кабель для зарядки
    • Адаптеры питания
    • Зарядные устройства и аккумуляторы MagSafe
    • Чехлы и футляры MagSafe
    • Qi-сертифицированные беспроводные зарядные устройства
      • Используйте AirPods
      • Используйте наушники
    • Apple Watch
      • Беспроводная передача видео и фотографий на Apple TV или Smart TV
      • Подключение к дисплею с помощью кабеля
    • Динамики HomePod и AirPlay 2
      • Подключить волшебную клавиатуру
      • Введите символы с диакритическими знаками
      • Переключение между клавиатурами
      • Диктовать текст
      • Используйте ярлыки
      • Выберите альтернативную раскладку клавиатуры
      • Изменить параметры помощи при наборе текста
    • Внешние запоминающие устройства
    • Bluetooth-аксессуары
    • Принтеры
    • Поделитесь своим интернет-соединением
    • Разрешить телефонные звонки на iPad, iPod touch и Mac
    • Передача задач между устройствами
    • Беспроводная передача видео, фотографий и аудио на Mac
    • Вырезать, копировать и вставлять между iPhone и другими устройствами
    • Соедините iPhone и компьютер кабелем
      • Введение в передачу файлов
      • Передавайте файлы с помощью электронной почты, сообщений или AirDrop
      • Автоматическое обновление файлов с помощью iCloud
      • Перенос файлов на внешнее запоминающее устройство
      • Используйте файловый сервер для обмена файлами между вашим iPhone и компьютером
      • Делитесь файлами с помощью облачного хранилища
      • Синхронизируйте содержимое или передавайте файлы с помощью Finder или iTunes.
    • Введение в CarPlay
    • Подключиться к CarPlay
    • Используйте Сири
    • Используйте встроенные элементы управления вашего автомобиля
    • Получите пошаговые инструкции
    • Сообщить о дорожно-транспортных происшествиях
    • Изменить вид карты
    • Делать телефонные звонки
    • Играть музыку
    • Просмотр календаря
    • Отправка и получение текстовых сообщений
    • Анонсировать входящие текстовые сообщения
    • Воспроизведение подкастов
    • Воспроизведение аудиокниг
    • Слушайте новости
    • Управляйте своим домом
    • Используйте другие приложения с CarPlay
    • Переставить значки на CarPlay Home
    • Изменить настройки в CarPlay
    • Начните работу со специальными возможностями
        • Включите VoiceOver и потренируйтесь
        • Измените настройки VoiceOver
        • Изучайте жесты VoiceOver
        • Управление iPhone с помощью жестов VoiceOver
        • Управление VoiceOver с помощью ротора
        • Используйте экранную клавиатуру
        • Пишите пальцем
        • Использование VoiceOver с внешней клавиатурой Apple
        • Используйте дисплей Брайля
        • Печатайте шрифт Брайля на экране
        • Настройка жестов и сочетаний клавиш
        • Использование VoiceOver с указателем
        • Используйте VoiceOver для изображений и видео
        • Используйте VoiceOver в приложениях
      • Увеличить
      • Дисплей и размер текста
      • Движение
      • Разговорный контент
      • Аудио описания
      • AssistiveTouch
      • Прикоснитесь к вариантам размещения
      • Нажмите назад
      • Доступность
      • Маршрутизация аудио вызовов
      • Вибрация
      • Идентификация лица и внимание
        • Настройка управления переключателем
        • Используйте переключатель управления
      • Голосовое управление
      • Боковая кнопка или кнопка «Домой»
      • Пульт Apple TV
      • Управление указателем
      • Клавиатуры
      • AirPods
      • Зеркалирование Apple Watch
      • Слуховые аппараты
      • Живое прослушивание
      • Распознавание звука
      • RTT и телетайп
      • Моно звук, баланс, шумоподавление телефона
      • Светодиодная вспышка для предупреждений
      • Звук в наушниках
      • Фоновые звуки
      • Субтитры и титры
      • Транскрипции для интерком-сообщений
      • Живые субтитры (бета)
      • Управляемый доступ
      • Сири
      • Ярлыки специальных возможностей
      • Настройки для каждого приложения
    • Используйте встроенные средства защиты и защиты конфиденциальности
      • Установить пароль
      • Настроить идентификатор лица
      • Настроить сенсорный идентификатор
      • Управляйте доступом к информации на экране блокировки
    • Обеспечьте безопасность своего Apple ID
      • Войти с паролем
      • Войти через Apple
      • Автоматически заполнять надежные пароли
      • Меняйте слабые или скомпрометированные пароли
      • Просмотр ваших паролей и сопутствующей информации
      • Безопасно делитесь ключами доступа и паролями с помощью AirDrop
      • Сделайте ваши пароли и пароли доступными на всех ваших устройствах
      • Автоматически заполнять проверочные коды
      • Автоматически заполнять SMS-пароли
      • Войдите с меньшим количеством CAPTCHA на iPhone
      • Управление двухфакторной аутентификацией для вашего Apple ID
      • Управляйте обменом информацией с помощью проверки безопасности
      • Управление разрешениями на отслеживание приложений
      • Контролируйте информацию о местоположении, которой вы делитесь
      • Контролируйте доступ к информации в приложениях
      • Управляйте тем, как Apple доставляет вам рекламу
      • Управление доступом к аппаратным функциям
    • Создание и управление адресами Hide My Email
    • Защитите свой просмотр веб-страниц с помощью iCloud Private Relay
    • Режим блокировки
    • Использовать частный сетевой адрес
    • Включить или выключить iPhone
    • Принудительно перезагрузить iPhone
    • Обновите iOS
    • Резервное копирование iPhone
    • Верните настройки iPhone к значениям по умолчанию
    • Восстановить весь контент из резервной копии
    • Восстановление купленных и удаленных элементов
    • Продайте, подарите или обменяйте свой iPhone
    • Стереть iPhone
    • Установить или удалить профили конфигурации
    • Важная информация о безопасности
    • Важная информация по обращению
    • Найдите дополнительные ресурсы для программного обеспечения и обслуживания
    • Заявление о соответствии FCC
    • Заявление о соответствии ISED Канаде
    • Сверхширокополосная информация
    • Информация о лазере класса 1
    • Apple и окружающая среда
    • Информация об утилизации и переработке
  • Авторские права

Максимальное количество символов: 250

Пожалуйста, не указывайте личную информацию в своем комментарии.

Максимальное количество символов — 250.

Спасибо за отзыв.

Company — Отдел новостей — Marvell представляет Plug Computing — высокопроизводительный, маломощный, исключительно компактный компьютер для управления и хранения цифровых медиаресурсов

Несколько компаний используют платформу разработки SheevaPlug™ для демонстрации новых сетевых приложений, которые просты в установке и использовании

Санта-Клара, Калифорния (24 февраля 2009 г.)  – arvell (NASDAQ: MRVL) сегодня объявила о своей инициативе Plug Computing, чтобы сделать высокопроизводительные, всегда включенные, всегда подключенные и экологически безопасные вычисления доступными для разработчиков и конечных пользователей. Штепсельный компьютер достаточно мал, чтобы его можно было подключить непосредственно к настенной розетке, и потребляет так мало энергии, что его можно оставлять включенным все время. В отличие от других домашних встраиваемых устройств, он содержит процессор гигагерцового класса, обеспечивающий производительность уровня ПК. Это делает его жизнеспособной альтернативой ПК для любого программного обеспечения.

«Нет никаких сомнений в том, что домашние сети должны стать более интеллектуальными и простыми в использовании, предлагая потребителям услуги с добавленной стоимостью», — сказал д-р Саймон Милнер, вице-президент и генеральный директор корпоративного бизнес-подразделения потребительского и коммуникационного бизнеса. Группа Marvell Semiconductor. «Мы создали открытую вычислительную платформу для разработчиков в потребительском и экологичном форм-факторе. Цель Marvell — ускорить разработку и доступность инновационного программного обеспечения и услуг в домашних условиях».

Платформа разработки SheevaPlug использует процессор Marvell Kirkwood на основе встроенного процессора Sheeva™ с частотой 1,2 ГГц, оснащенного 512 МБ FLASH и 512 МБ DRAM. Подключение к домашней сети осуществляется через Gigabit Ethernet. Периферийные устройства, такие как хранилище с прямым подключением, можно подключать через порт USB 2. 0. Платформа разработки SheevaPlug поддерживает несколько стандартных дистрибутивов ядра Linux 2.6, что позволяет быстро разрабатывать приложения. Корпус предназначен для подключения непосредственно к стандартной стенной розетке и потребляет менее одной десятой мощности типичного ПК, используемого в качестве домашнего сервера.

«Подключаемые вычисления — это логическая эволюция цифрового дома, точно так же, как корпоративные приложения переместились с серверов на сетевые устройства», — г-н Хадзиме Накаи, директор, член правления, Buffalo INC. «Marvell, вероятно, единственная компания, которая может упаковать так много производительности процессора в такой компактный форм-фактор».

«Marvell — лидер в разработке высокопроизводительных энергоэффективных процессоров, — прокомментировал Линли Гвеннап, главный аналитик The Linley Group. «SheevaPlug использует эту возможность для обеспечения впечатляющей вычислительной производительности в инновационном форм-факторе. Как поставщик микросхем, Marvell предоставляет гибкую платформу для широкого спектра приложений, которые обслуживают как потребителей, так и поставщиков услуг».

Первые сторонники подключаемых вычислений начали выпускать продукты на базе Marvell на выставке Consumer Electronics Show (CES) 2009. К ним относятся: поставщиков услуг, чтобы быстро выйти на рынок с фирменными решениями для домашних серверов. Эта высоконадежная и стабильная программная платформа позволяет пользователям легко хранить, управлять, совместно использовать, просматривать или прослушивать цифровой мультимедийный контент дома или удаленно. www.axentra.com

Cloud Engines, Inc.: Cloud Engines выпустила Pogoplug, новое устройство, которое подключает внешний жесткий диск к Интернету, чтобы вы могли легко обмениваться файлами и получать к ним доступ из любого места. Устройство за 99 долларов получило признание на выставке CES, и теперь компания принимает предварительные заказы со скидкой на сайте www.pogoplug.com

CTERA Networks: CTERA CloudPlug, устройство Cloud Attached Storage™, преобразует любой USB-накопитель в сетевое хранилище ( NAS) со встроенным безопасным удаленным резервным копированием. CTERA нацеливает устройство на поставщиков услуг, стремящихся предоставлять онлайн-сервисы резервного копирования для потребителей и малого бизнеса. www.ctera.com

Eyecon Technologies, Inc.: Медиа-компаньон Eyecon позволяет потребителю использовать свое мобильное интернет-устройство, например iPhone, для управления своим цифровым образом жизни. С помощью SheevaPlug Eyecon позволяет пользователю находить контент из любого источника, включая Интернет, цифровые видеорегистраторы, ПК и сетевые устройства хранения данных (NAS), и направлять его на любое подключенное мультимедийное устройство в доме. Это обеспечивает полный, унифицированный опыт управления мультимедиа с ладони пользователя. www.eyecontechnologies.com

Доступность и цены

Набор для разработки SheevaPlug уже доступен по цене 99 долларов США на сайте www.marvell.com. Все детали дизайна и программное обеспечение, необходимое для разработки приложений для платформы SheevaPlug, доступны на веб-сайте Marvell.

О компании Marvell

Компания Marvell (NASDAQ: MRVL) является лидером в разработке решений для хранения данных, связи и потребительских полупроводниковых решений. Разнообразный портфель продуктов компании включает коммутаторы, приемопередатчики, контроллеры связи, беспроводные решения и решения для хранения данных, которые питают всю коммуникационную инфраструктуру, включая корпоративные, городские, домашние сети и сети хранения данных. В этом выпуске термины «Компания» и «Marvell» относятся к Marvell Technology Group Ltd. и ее дочерним компаниям. Для получения дополнительной информации посетите http://www.marvell.com.

Marvell® является зарегистрированным товарным знаком компании Marvell или ее дочерних компаний. Sheeva™ и SheevaPlug™ являются товарными знаками компании Marvell или ее дочерних компаний. Другие имена и торговые марки могут быть заявлены как собственность других лиц.

Автоматическое управление интерфейсом мозг-компьютер посредством стабилизации нейронной карты

  • Артикул
  • Опубликовано:
  • Даниэль Б. Сильверсмит 1,2 NA1 ,
  • REZA ABIRI 1,2 NA1 ,
  • Nicholas F. Hardy 1,2416
  • .9916.................... Orcid: orcid.org/0000-0002-0255-6825 1,2 NA1 ,
  • Adelyn Tu-Chan 1,2 ,
  • Edward F. Chang ,
  • Edward F. Chang ,
  • F. ,
  • 66666666666666666666.,
  • . Гангули ORCID: orcid.org/0000-0002-2570-9943 1,2

Природные биотехнологии том 39 , страницы 326–335 (2021 г. )Процитировать эту статью

  • 8667 Доступ

  • 20 цитирований

  • 277 Альтметрический

  • Сведения о показателях

Субъекты

  • Интерфейс мозг-машина
  • Сенсомоторная обработка

Abstract

Интерфейсы мозг-компьютер (BCI) позволяют управлять вспомогательными устройствами у людей с тяжелыми двигательными нарушениями. Ограничением BCI, препятствующим внедрению в реальном мире, является плохая долгосрочная надежность и длительные ежедневные повторные калибровки. Для разработки методов, обеспечивающих стабильную работу без повторной калибровки, мы использовали 128-канальный имплантат хронической электрокортикографии (ЭКоГ) у парализованного человека, что позволило стабильно отслеживать сигналы. Мы показываем, что долгосрочная адаптация декодера с обратной связью, при которой веса декодера переносятся между сеансами в течение нескольких дней, приводит к консолидации нейронной карты и управлению по принципу «подключи и работай». Напротив, ежедневная повторная инициализация приводила к снижению производительности с переменным повторным обучением. Консолидация также позволила добавить контрольные функции в течение нескольких дней, то есть долгосрочное суммирование измерений. Наши результаты предлагают подход к надежному и стабильному управлению BCI за счет использования стабильности интерфейсов ЭКоГ и нейронной пластичности.

Это предварительный просмотр содержимого подписки, доступ через ваше учреждение

Соответствующие статьи

Статьи открытого доступа со ссылками на эту статью.

  • Дизайн-разработка домашней модульной платформы интерфейса мозг-компьютер (BCI) в тематическом исследовании травмы шейного отдела спинного мозга

    • Кевин С. Дэвис
    • , Беньямин Мешеде-Краса
    •  … Абхишек Прасад

    Журнал нейроинженерии и реабилитации Открытый доступ 03 июня 2022 г.

  • Носимая электроника ЭЭГ для замкнутой системы «мозг-ИИ» для улучшения принятия решений автономными машинами

    • Джу Хван Шин
    • , Джунмо Квон
    •  … Тэ-иль Ким

    npj Гибкая электроника Открытый доступ 30 мая 2022 г.

Варианты доступа

Подписаться на журнал

Получить полный доступ к журналу на 1 год

99,00 €

всего 8,25 € за выпуск

Подписаться

Расчет налога будет завершен во время оформления заказа.

Купить статью

Получите ограниченный по времени или полный доступ к статье на ReadCube.

$32,00

Купить

Все цены указаны без учета стоимости.

Рис. 1: ltCLDA повышает производительность. Рис. 2: Появление усовершенствованной карты декодера для управления курсором. Рис. 3. Нейронные представления возникают и стабилизируются в различных временных масштабах. Рис. 4: Долговременный сброс PnP и декодера. Рис. 5: Наложение двух нейронных кликеров.

Доступность данных

Данные, подтверждающие результаты этого исследования, доступны по разумному запросу от соответствующего автора. Данные не являются общедоступными, поскольку они содержат информацию, которая может поставить под угрозу конфиденциальность участника исследования.

Доступность кода

Пользовательский код MATLAB, используемый для анализа, доступен по запросу от соответствующего автора.

Каталожные номера

  1. Шварц, А. Б. Корковое нейропротезирование. год. Преподобный Нейроски. 27 , 487–507 (2004).

    КАС пабмед Google ученый

  2. Тейлор, Д. М., Тиллери, С. И. и Шварц, А. Б. Прямой кортикальный контроль трехмерных нейропротезных устройств. Наука 296 , 1829–1832 (2002).

    КАС пабмед Google ученый

  3. «>

    Гиля В. и др. Высокопроизводительный нейронный протез, обеспечиваемый разработанным алгоритмом управления. Нац. Неврологи. 15 , 1752–1757 (2012).

    КАС пабмед ПабМед Центральный Google ученый

  4. Hochberg, L.R. et al. Нейронный ансамбль управления протезами человека с тетраплегией. Природа 442 , 164–171 (2006).

    КАС пабмед Google ученый

  5. Кармена, Дж. М. и др. Обучение управлению интерфейсом мозг-машина для достижения и хватания приматами. PLoS Биол. 1 , Е42 (2003 г.).

    ПабМед ПабМед Центральный Google ученый

  6. Дегенхарт, А. Д. и др. Переназначение корковой модуляции для электрокортикографических интерфейсов мозг-компьютер: основанный на соматотопии подход у участников с параличом верхних конечностей. J. Нейронная инженерия. 15 , 026021 (2018).

    ПабМед ПабМед Центральный Google ученый

  7. Пандаринатх, К. и др. Высокоэффективное общение людей с параличом с использованием интракортикального интерфейса мозг-компьютер. eLife 6 , e18554 https://doi.org/10.7554/eLife.18554 (2017).

  8. Wang, W. et al. Электрокортикографический интерфейс мозга у человека с тетраплегией. PLoS ONE 8 , e55344 (2013).

    КАС пабмед ПабМед Центральный Google ученый

  9. Афлало, Т. и др. Нейрофизиология. Расшифровка двигательных образов задней теменной коры головного мозга человека с тетраплегией. Наука 348 , 906–910 (2015).

    КАС пабмед ПабМед Центральный Google ученый

  10. «>

    Уолпоу, Дж. Р. и МакФарланд, Д. Дж. Управление двумерным сигналом движения с помощью неинвазивного интерфейса мозг-компьютер у людей. Проц. Натл акад. науч. США 101 , 17849–17854 (2004 г.).

    КАС пабмед ПабМед Центральный Google ученый

  11. Sellers, E. W., Vaughan, T. M. & Wolpaw, J. R. Интерфейс мозг-компьютер для длительного независимого домашнего использования. Амиотроф. Боковой склер. 11 , 449–455 (2010).

    ПабМед Google ученый

  12. Ajiboye, A.B. et al. Восстановление тянущихся и хватательных движений посредством стимуляции мышц, контролируемой мозгом, у человека с тетраплегией: демонстрация проверки концепции. Ланцет 389 , 1821–1830 (2017).

    ПабМед ПабМед Центральный Google ученый

  13. «>

    Benabid, A.L. et al. Экзоскелет, управляемый эпидуральным беспроводным интерфейсом мозг-машина, у пациента с тетраплегией: демонстрация проверки концепции. Ланцет Нейрол. 18 , https://doi.org/10.1016/S1474-4422(19)30321-7 (2019).

  14. Collinger, J.L. et al. Высокоэффективный нейропротезный контроль у человека с тетраплегией. Ланцет 381 , 557–564 (2013).

    ПабМед ПабМед Центральный Google ученый

  15. Гангули, К. и Кармена, Дж. М. Появление стабильной корковой карты для нейропротезного контроля. PLoS Биол. 7 , e1000153 (2009).

    ПабМед ПабМед Центральный Google ученый

  16. Гулати, Т., Раманатан, Д. С., Вонг, К. С. и Гангули, К. Реактивация ансамблей, связанных с возникающими задачами, во время медленного сна после нейропротезного обучения. Nat Neurosci. 17 , 1107–1113 https://doi.org/10.1038/nn.3759 (2014).

  17. Флинт, Р. Д., Шейд, М. Р., Райт, З. А., Солла, С. А. и Слуцки, М. В. Долгосрочная стабильность двигательной активности коры головного мозга: последствия для интерфейсов мозг-машина и оптимального контроля обратной связи. Дж. Неврологи. 36 , 3623–3632 (2016).

    КАС пабмед ПабМед Центральный Google ученый

  18. Даян, Э. и Коэн, Л. Г. Нейропластичность, обеспечивающая обучение двигательным навыкам. Нейрон 72 , 443–454 (2011).

    КАС пабмед ПабМед Центральный Google ученый

  19. Wodlinger, B. et al. Десятимерное антропоморфное управление руками в интерфейсе человек-машина: трудности, решения и ограничения. Дж. Нейронная инженерия. 12 , 016011 (2015).

    КАС пабмед Google ученый

  20. Wolpaw, J.R. et al. Самостоятельное домашнее использование интерфейса мозг-компьютер людьми с боковым амиотрофическим склерозом. Неврология 91 , e258–e267 (2018).

    ПабМед ПабМед Центральный Google ученый

  21. Гангули, К., Димитров, Д.Ф., Уоллис, Дж.Д. и Кармена, Дж.М. Обратимая крупномасштабная модификация корковых сетей при нейропротезном контроле. Нац. Неврологи. 14 , 662–667 (2011).

    КАС пабмед ПабМед Центральный Google ученый

  22. Фарина, Д. и др. Извлечение нейронной информации из поверхностной ЭМГ для управления протезами верхних конечностей: новые направления и проблемы. IEEE Trans. Нейронная система. Реабилит. англ. 22 , 797–809 (2014).

    ПабМед Google ученый

  23. Liu, J., Sheng, X., Zhang, D., He, J. & Zhu, X. Сокращение ежедневной перекалибровки классификаторов миоэлектрических протезов на основе адаптации предметной области. IEEE J. Biomed. Информ о здоровье. 20 , 166–176 (2016).

    ПабМед Google ученый

  24. Cordella, F. et al. Обзор литературы о потребностях пользователей протезов верхних конечностей. Передние неврологи. 10 , 209 (2016).

    ПабМед ПабМед Центральный Google ученый

  25. Филлипс Б. и Чжао Х. Предикторы отказа от вспомогательных технологий. Помощник. Технол. 5 , 36–45 (1993).

    КАС пабмед Google ученый

  26. Грин, А. М. и Каласка, Дж. Ф. Учимся управлять машинами силой мысли. Trends Neurosci. 34 , 61–75 (2011).

    КАС пабмед Google ученый

  27. Чао, З. К., Нагасака, Ю. и Фудзи, Н. Долгосрочное асинхронное декодирование движений рук с использованием электрокортикографических сигналов у обезьян. Фронт Нейроинж. 3 , 3 (2010).

    ПабМед ПабМед Центральный Google ученый

  28. Degenhart, A.D. et al. Гистологическая оценка хронически имплантированной сетки электрокортикографических электродов у примата, отличного от человека. Дж. Нейронная инженерия. 13 , 046019 (2016).

    ПабМед ПабМед Центральный Google ученый

  29. Leuthardt, E.C., Schalk, G., Wolpaw, J.R., Ojemann, J.G. & Moran, D.W. Интерфейс мозг-компьютер, использующий электрокортикографические сигналы у людей. J. Нейронная инженерия. 1 , 63–71 (2004).

    ПабМед Google ученый

  30. Роуз, А. Г., Уильямс, Дж. Дж., Уилер, Дж. Дж. и Моран, Д. В. Пространственная коадаптация корковых контрольных столбцов в интерфейсе микро-ЭКоГ мозг-компьютер. Дж. Нейронная инженерия. 13 , 056018 (2016).

    КАС пабмед Google ученый

  31. Чанг, Э. Ф. К крупномасштабным мезоскопическим нейротехнологиям с участием человека. Нейрон 86 , 68–78 (2015).

    КАС пабмед ПабМед Центральный Google ученый

  32. Vansteensel, M.J. et al. Полностью имплантированный интерфейс мозг-компьютер у запертого пациента с БАС. Н. англ. Дж. Мед. 375 , 2060–2066 (2016).

    ПабМед ПабМед Центральный Google ученый

  33. «>

    Янагисава, Т. и др. Электрокортикографический контроль протеза руки у парализованных больных. Энн. Нейрол. 71 , 353–361 (2012).

    ПабМед Google ученый

  34. Orsborn, A.L. et al. Адаптация декодера с обратной связью формирует нейронную пластичность для умелого управления нейропротезом. Нейрон 82 , 1380–1393 (2014).

    КАС пабмед Google ученый

  35. Данги, С., Орсборн, А. Л., Мурман, Х. Г. и Кармена, Дж. М. Проектирование и анализ алгоритмов адаптации декодера с обратной связью для интерфейсов мозг-машина. Нейронные вычисления. 25 , 1693–1731 (2013).

    ПабМед Google ученый

  36. Шеной К.В. и Кармена Дж.М. Сочетание дизайна декодера и нейронной адаптации в интерфейсах мозг-машина. Нейрон 84 , 665–680 (2014).

    КАС пабмед Google ученый

  37. Гулати, Т., Го, Л., Раманатан, Д.С., Бодепуди, А. и Гангули, К. Реактивация нейронов во время сна определяет назначение кредита сети. Нац. Неврологи. 20 , 1277–1284 (2017).

    КАС пабмед ПабМед Центральный Google ученый

  38. Георгопулос, А. П., Шварц, А. Б. и Кеттнер, Р. Э. Нейронная популяция, кодирующая направление движения. Наука 233 , 1416–1419 (1986).

    КАС пабмед Google ученый

  39. Аджемиан Р., Д’Аузилио А., Мурман Х. и Биззи Э. Почему профессиональным спортсменам необходим длительный период разминки и другие особенности двигательного обучения человека. Дж. Мот. Поведение 42 , 381–388 (2010).

    ПабМед Google ученый

  40. «>

    Аджемиан Р., Д’Аусилио А., Мурман Х. и Биззи Э. Теория изучения и сохранения сенсомоторных навыков в шумных и нестационарных нейронных цепях. Проц. Натл акад. науч. США 110 , E5078–E5087 (2013 г.).

    КАС пабмед ПабМед Центральный Google ученый

  41. Chestek, C.A. et al. Стабильность одиночного нейрона при повторном достижении в премоторной коре макаки. Дж. Неврологи. 27 , 10742–10750 (2007).

    КАС пабмед ПабМед Центральный Google ученый

  42. Stevenson, I.H. et al. Статистическая оценка устойчивости нейронных представлений о движении. J. Нейрофизиол. 106 , 764–774 (2011).

    ПабМед ПабМед Центральный Google ученый

  43. Гальего, Дж. А., Перич, М. Г., Чоудхури, Р. Х., Солла, С. А. и Миллер, Л. Э. Долгосрочная стабильность динамики корковых популяций, лежащая в основе последовательного поведения. Нац. Неврологи. 23 , 260–270 (2020).

    КАС пабмед ПабМед Центральный Google ученый

  44. Murthy, V.N. & Fetz, E.E. Когерентные колебания от 25 до 35 Гц в сенсомоторной коре бодрствующих обезьян. Проц. Натл акад. науч. США 89 , 5670–5674 (1992).

    КАС пабмед ПабМед Центральный Google ученый

  45. Кроун, Н. Э., Мильоретти, Д. Л., Гордон, Б. и Лессер, Р. П. Функциональное картирование сенсомоторной коры человека с электрокортикографическим спектральным анализом. II. Событийная синхронизация в гамма-диапазоне. Мозг 121 (часть 12), 2301–2315 (1998).

    ПабМед Google ученый

  46. «>

    Холл, Т. М., де Карвальо, Ф. и Джексон, А. Общая структура лежит в основе низкочастотной корковой динамики при движении, сне и седации. Нейрон 83 , 1185–1199 (2014).

    КАС пабмед ПабМед Центральный Google ученый

  47. Ramanathan, D. S. et al. Низкочастотная корковая активность является нейромодуляторной мишенью, отслеживающей восстановление после инсульта. Нац. Мед. 24 , 1257–1267 (2018).

    КАС пабмед ПабМед Центральный Google ученый

  48. Buzsaki, G., Anastassiou, C.A. & Koch, C. Происхождение внеклеточных полей и токов — ЭЭГ, ЭКоГ, LFP и спайки. Нац. Преподобный Нейроски. 13 , 407–420 (2012).

    КАС пабмед ПабМед Центральный Google ученый

  49. Лемке, С. М., Раманатан, Д. С., Го, Л., Вон, С. Дж. и Гангули, К. Новое модульное нейронное управление управляет скоординированными двигательными действиями. Нац. Неврологи. 22 , 1122–1131 (2019).

    КАС пабмед ПабМед Центральный Google ученый

  50. Downey, J. E. et al. Сочетание интерфейса мозг-машина и автономной робототехники, управляемой зрением, улучшает работу нейропротеза руки во время захвата. Дж. Нейроинж. Реабилит. 13 , 28–28 (2016).

    ПабМед ПабМед Центральный Google ученый

  51. Chestek, C.A. et al. Долгосрочная стабильность сигналов управления нейронными протезами от кремниевых корковых массивов в моторной коре макак-резусов. Дж. Нейронная инженерия. 8 , 045005 (2011).

    ПабМед ПабМед Центральный Google ученый

  52. «>

    Jarosiewicz, B. et al. Виртуальный набор текста людьми с тетраплегией с использованием самонастраивающегося интракортикального интерфейса мозг-компьютер. Науч. Перевод Мед. 7 , 313ra179 (2015).

    ПабМед ПабМед Центральный Google ученый

  53. Hochberg, L.R. et al. Дотянуться и схватить людей с тетраплегией с помощью роботизированной руки с нейронным управлением. Природа 485 , 372–375 (2012).

    КАС пабмед ПабМед Центральный Google ученый

  54. Мозес, Д. А., Леонард, М. К., Макин, Дж. Г. и Чанг, Э. Ф. Декодирование речевого диалога вопросов и ответов в реальном времени с использованием активности коры головного мозга человека. Нац. коммун. 10 , 3096 (2019).

    ПабМед ПабМед Центральный Google ученый

  55. «>

    Брейнард Д. Х. Набор инструментов для психофизики. Спат. Вис. 10 , 433–436 (1997).

    КАС пабмед Google ученый

  56. Као, Дж. К., Нуйюджукян, П., Рю, С. И. и Шеной, К. В. Высокопроизводительный нейронный протез, включающий выбор дискретного состояния со скрытыми марковскими моделями. IEEE Trans. Биомед. англ. 64 , 935–945 (2017).

    ПабМед Google ученый

  57. Fan, R., Chang, K., Hsieh, C., Wang, X. & Lin, C. Liblinear: библиотека для большой линейной классификации. Дж. Маха. Учиться. Рез. 9 , 1871–1875 (2008 г.).

    Google ученый

  58. Хелиот, Р., Гангули, К., Хименес, Дж. и Кармена, Дж. М. Обучение в интерфейсах мозг-машина с обратной связью: моделирование и экспериментальная проверка. IEEE Trans. Сист. Человек Киберн. Б Киберн. 40 , 1387–1397 (2010).

    ПабМед Google ученый

Ссылки на скачивание

Благодарности

Эта работа финансировалась Национальным институтом здравоохранения (NIH) в рамках программы вручения наград директору NIH New Innovator Award (грант № 1 DP2 HD087955). Разработка подхода к обработке и декодированию сигналов использованный в этом исследовании, был поддержан Благотворительным фондом Дорис Дьюк (грант № 2013101).Авторы выражают особую благодарность нашему участнику «Браво-1» за его непоколебимую приверженность этому проекту.Мы также благодарим C.C.Rodriguez за помощь в сборе данных и D.A. Мозес, Дж. Р. Лю и М. Догерти за помощь в проведении клинического испытания 9.0004

Информация об авторе

Примечания автора

  1. Эти авторы внесли равный вклад: Daniel B. Silversmith, Reza Abiri, Nicholas F. Hardy, Nikhilesh Natraj.

Авторы и организации

  1. Кафедра неврологии Калифорнийского университета, Сан-Франциско, Сан-Франциско, Калифорния, США

    Дэниел Б. Сильверсмит, Реза Абири, Николас Ф. Харди, Нихилеш Натрадж, Аделин Ту-Чан & Карунеш Гангули

  2. Служба неврологии и реабилитации, Медицинский центр по делам ветеранов Сан-Франциско, Сан-Франциско, Калифорния, США

    Дэниел Б. Сильверсмит, Реза Абири, Николас Ф. Харди, Нихилеш Натрадж, Аделин Ту-Чан и Карунеш Гангули

  3. Департамент Нейрохирургия, Калифорнийский университет, Сан-Франциско, Сан-Франциско, Калифорния, США

    Эдвард Ф. Чанг

Авторы

  1. Daniel B. Silversmith

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Академия

  2. Реза Абири

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  3. Николас Ф. Харди

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  4. Nikhilesh Natraj

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  5. Adelyn Tu-Chan

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  6. Edward F. Chang

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

  7. Karunesh Ganguly

    Просмотр публикаций автора

    Вы также можете искать этого автора в PubMed Google Scholar

Вклады

DS установил декодер и настройку в реальном времени для управления курсором. Д.С., Р.А., Н.Ф.Х. и Н.Н. собранные данные. Р.А. и Д.С. выполнили анализ данных. Н.Ф.Х. специально проводил анализ мощности ЭКоГ. Н.Н. создала структуру декодера для кликеров, разработала и внедрила обучающую симуляцию ltCLDA-BCI и написала дополнительную заметку. УВД проводил набор пациентов и уход за пациентами. Э.Ф.К. выполнил хирургическую имплантацию и участвовал в уходе за пациентами. КГ. руководил всеми аспектами этого исследования. Д.С., Р.А. и К.Г. написал рукопись. Все авторы прочитали и отредактировали рукопись.

Автор, ответственный за переписку

Переписка с Карунеш Гангули.

Декларации этики

Конкурирующие интересы

E.F.C., K.G., N.N. и А.Т.С. получить некоторую поддержку заработной платы от Facebook Reality Labs для отдельного проекта по декодированию речи. Спонсоры не играли никакой роли в дизайне исследования, сборе данных, анализе данных и содержании этой статьи.

Дополнительная информация

Примечание издателя Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

Дополнительная информация

Дополнительная информация

Дополнительная информация Рис. 1–12, дополнительная таблица 1, дополнительные пояснения к видео 1 и 2 и дополнительное примечание

Сводная информация об отчете

Дополнительное видео 1

Пример управления курсором BCI во время задачи с центрированием. В этом видео показана производительность во время фиксированного блока после ltCLDA. Показаны 8 целей.

Дополнительное видео 2

Пример задачи «укажи и щелкни» с использованием BCI на основе ЭКоГ. Нейронное управление курсором во время достижения проинструктированной цели в сетке 4×4, щелчок по этой цели был правильным выбором. Проинструктированная цель подсвечивалась зеленым, чтобы указать, что это была проинструктированная цель. После каждого испытания следующая проинструктированная цель выбиралась случайным образом из сетки и немедленно освещалась. В целом, для этого примера блока битрейт был рассчитан как 0,9. 2.

Права и разрешения

Перепечатка и разрешения

Об этой статье

Эта статья цитируется

  • Дизайн-разработка домашней модульной платформы интерфейса мозг-компьютер (BCI) в тематическом исследовании травмы шейного отдела спинного мозга

    • Кевин С. Дэвис
    • Беньямин Мешеде-Краса
    • Абхишек Прасад

    Журнал нейроинженерии и реабилитации (2022)

  • Носимая электроника ЭЭГ для замкнутой системы «мозг-ИИ» для улучшения принятия решений автономными машинами

    • Джу Хван Шин
    • Джунмо Квон
    • Тэ-иль Ким

    npj Гибкая электроника (2022)

  • Интерфейс мозг-компьютер: приложения для декодирования и синтеза речи для улучшения коммуникации

    • Шию Луо
    • Циньван Раббани
    • Натан Э.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
