характеристики усилителя никитина на n-канальных полевиках, созданного своими руками

Из множества подобных конструкторов этот УНЧ заинтересовал защитой акустических систем (от постоянного напряжения, задержкой при включении) на плате и отсутствием регуляторов тональности.

Регуляторы не нужны мне.

Покупал конструктор у другого продавца. Сейчас его нет в продаже. Указал ссылку на аналогичный у другого продавца.

Этот конструктор продается:
— как конструктор (мой вариант) — брал именно такой — если буду доводить до ума, то поменяю некоторые детали (конденсаторы), свой БП сделаю и прочее
— как спаянный модуль
— как готовый УНЧ в корпусе
Если есть желающие приобрести этот УНЧ, сами найдите его на али или ебее в нужной комплектации.

Комплект деталей — положили все, что должно быть.


Плата УНЧ сделана очень качественно. Двухсторонняя плата, маска, паяется хорошо:


Конденсаторы, типа фирменные (зелененькие в другой проект ставил — поэтому паянные):


Реле, фурнитура и прочее:

Резисторы, индукторы, диоды:

Микросхемы:

УНЧ LM1875 — сердце усилителя:

На вид детали достаточно качественные, но я решил заменить одну LM1875 из китайского комплекта на другую LM1875, купленную на ебее в Германии (надеюсь там не подделка) — ebay. com/itm/332114392017

На одном канале китайская лм-ка, на другом — немецкая.

LM1875 в УНЧ рекомендуют питать постоянным напряжением до 25 В. Двухполярное питание. Так как микросхема при таком питании развивает в пиках сигнала мощность более 30 Ватт, использовал троидальный трансформатор на 120 Ватт с двумя обмотками на 18 В переменного напряжения. После диодного моста и конденсаторов фильтра получается около 25 В постоянного напряжения.

Собрал сначала блок питания — диодный мост, конденсаторы и защиту акустических систем. Протестировал питание и защиту (подав на вход защиты АС постоянное напряжение 1 В реле защиты сработало). Задержка по включению (около 3 сек) тоже работает. Потом собрал сам усилитель. Общее время сборки несложного конструктора заняла около полутора часов. Микросхемы LM1875 установить на радиатор через изолирующие прокладки на мощный радиатор при таком питании, как у меня (почти максимум). Перед включением прозвонить, чтобы проверить, не замыкает ли корпус микросхемы на радиатор.

Схема усилителя (найдена была случайно на иностранном сайте):

Как видно по схеме мощный операционный усилитель LM1875 включен в инвертирующем режиме. Обычно в подобных УНЧ из Китая используют стандартное включение по даташиту.

Первым делом проверим постоянку на выходе УНЧ:
Китайская LM1875 — 22.48 mV:

Немецкая LM1875 — 14.93 mV:

Обе микросхемы в норме (если больше 50 mV — это нехорошо). Но у немецкой с постоянкой на выходе лучше.

Напряжение на шинах питания:


На выходе трансформатора — переменное напряжение:


Подключил к выходу нагрузочные резисторы на 8 Ом, генератор сигналов и осциллограф на выход.
Включил усилитель на максимальную мощность и тестовые сигналы:
1000 Гц — на входе сигнал амплитудой 1.4 В (при большем сигнале — клиппинг)- на выходе сигнал — 40В — Pmax=(40/2)*(40/2)/8=50 Ватт
Prms= 35.7Ватт


25 кГц — на входе сигнал амплитудой 1. 4 В (при большем сигнале — клиппинг)- на выходе — 40В — АЧХ на высоких частотах все ок:


30 Гц — на входе сигнал амплитудой 1.4 В (при большем сигнале — клиппинг)- на выходе — 39.2 В — АЧХ на низких частотах все ок:


Таким образом получаем ровную АЧХ во всем слышимом диапазоне. Прямоугольник и треугольник на 1000 Гц забыл сфоткать. Там все ок.

Проверим УНЧ на программе RMАА6 на максимальной мощности на 8 ОМ нагрузки. Правый канал — китайская микросхема, левый канал — немецкая:









Как видно из графиков — тут с измерениями все отлично.

Подключил колонки — фона нет, тишина при отсутствии сигнала. Включил музыку. Играет чисто, немного жестко. Немецкая микросхема играет чуть чище, прозрачнее и тише по уровню сигнала. Если включить энергичную музыку погромче — на микросхеме начинает срабатывать защита. При этом на немецкой микросхеме защита срабатывает раньше. Для уменьшения этого эффекта нужно обеспечить хороший контакт с радиатором (термопаста) и охлаждение.

Выводы
Плюсы:
— Простой качественный недорогой компактный усилитель с отличными характеристиками, неплохая комплектация
— 35 Вт мощности на канал при 8 Ом

— Защита и БП на одной плате
— Индуктор на плате
— Работа с источниками типа зв.карт или ЦАП без предусилителя. Для телефона и простых ЦАПов — лучше собрать предусилок — мощности входного сигнала не хватит раскачать усилитель.

Минусы
— Плотный монтаж. С большим трудом можно заменить входные конденсаторы например на ту же качественную пленку
— Для стабильной работы микросхем нужно обеспечить хороший отвод тепла или активное охлаждение вентилятором. Иначе будет заикаться и срабатывать защита микросхем
— Если подключить нагрузку в 4 Ома, обе микросхемы начинают очень сильно греться, тепло не успевает уйти на радиатор, и почти сразу начнет срабатывать тепловая защита на микросхемах. Для меня это очень плохо, так как планировал использовать УНЧ с колонками 4 Ома.

PS Если кто-то знает хорошую схему усилителя, который

1. Нормально работает акустикой 4 ОМ
2. не класса D/T
3. Качественные характеристики
4. Питается от 25 В
5. Компактый
6. Не важно, готовой, конструктор, просто схема с печаткой на транзисторах или ИМС
6. Имеет мощность в 20-40 Вт на 4 Ома
Посоветуте мне в комментариях.

Исчерпывающее руководство по усилению звука

В соответствии с названием, усилитель мощности усиливает аудиосигналы до высокого уровня, который может использоваться для наушников или громкоговорителей. Примером может служить микросхема LM1875 (из серии LM), которая станет темой нашего сегодняшнего обсуждения.

Пристегните ремни, и мы расскажем вам о распиновке, применении, особенностях, схемах применения и альтернативных вариантах усилителя LM1875.

Что такое LM1875?

LM1875 — это монолитная ИС усилителя мощности от Texas Instruments с пятью выводами. Она может работать в двух- или одноканальном источнике питания и имеет встроенную защиту, которая обеспечивает ее долговечность.

Кроме того, она использует небольшое количество внешних компонентов для работы в таких приложениях, как мощные аудиоусилители.

Конфигурация выводов LM1875

Схема выводов LM1875

LM1875 представляет собой 5-контактный усилитель. Выводы следующие;

Pin1/ Неинвертирующий вход; Это неинвертирующий конец усилителя (+).

Pin2/ Инвертирующий вход; Это инвертирующий конец усилителя (-).

Контакт3/ Vee; Это контакт заземления или отрицательного напряжения питания.

Вывод4/ Выходной вывод; На него выводится любой усиленный сигнал.

Вывод5/ Vss; Это положительный вывод напряжения питания.

Особенности LM1875

Ниже перечислены технические характеристики и выдающиеся особенности LM1875.

Он имеет широкий диапазон питания (рабочее напряжение) от 16 В до 60 В. Кроме того, максимальное входное напряжение смещения составляет 15 мВ при ±25 В.

Во-вторых, он имеет тепловую защиту наряду со схемой условного прохода. Более того, он имеет защиту от перегрузки устройства, от короткого замыкания постоянного и переменного тока на землю.

Кроме того, он удобен для макетной платы и имеет высокую скорость нарастания.

В-четвертых, он имеет низкий уровень шума гармонических искажений при следующих значениях — 0,015%, 8 Ом, 1 КГц и 20 Вт.

Его выходной ток составляет 4A, а выходная мощность с динамиком 4Ω/8Ω составляет 20 Вт (30 Вт максимум).

Его рабочая температура находится в диапазоне от 0°C до 70°C, а максимальное сопротивление нагрузки — от 4 до 8 Ом.

Кроме того, он имеет широкую полосу пропускания по мощности 70 КГц и может иметь коэффициент усиления в открытом состоянии (подавление пульсаций) 90 ББ.

Наконец, вы можете найти его в 5-контактном корпусе TO220.

Примерная схема применения LM1875

Базовая схема

Первая схема представляет собой простую схему ИС LM1875. Усилитель имеет внутреннюю компенсацию. Поэтому он может иметь стабильный коэффициент усиления не менее 10.

Основная схема усилителя ИС LM1875

Схема аудиоусилителя OCL мощностью 25 ватт

Наша вторая прикладная схема использует отрицательный, положительный и заземленный источники питания для генерации аудиосигнала. Следовательно, движение имеет половину как отрицательных, так и положительных колебаний сигнала. Конечным результатом является кристально чистый звук на выходе.

Схема аудиоусилителя OCL мощностью 25 Вт

Этапы построения/работы

Начните с подачи сигнала на входной контакт. Ограниченный аудиосигнал автоматически пройдет через R3, C1, R2 и R2. В это время не забудьте уменьшить или устранить шум на землю.

После этого у нас будет фаза без возврата, где сигнал поступит на входной пин1 (неинвертирующий пин) 1C1. Затем он попадет на динамики через выходной пин4.

В-третьих, используйте R6 для ограничения шума выходного сигнала на землю. R5 обеспечивает обратную связь другой части аудиовыхода ИС с выводом pin4 на pin2.

Вы также можете рассчитать скорость усиления с помощью резисторов R5 и R4 (примерно в 15 раз).

Наконец, C2 обеспечивает лучшую реакцию схемы на высокие частоты.

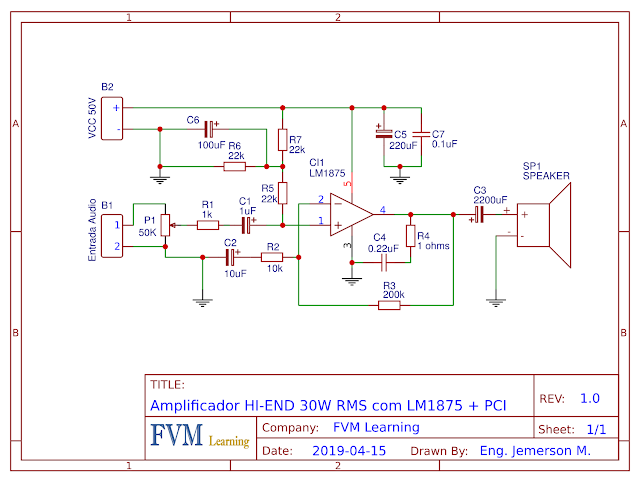

Схема усилителя LM1875 OTL мощностью 30 ватт

Наш третий и последний проект подходит для малогабаритного мощного усилителя. Помимо того, что он прост в изготовлении, вам потребуется всего несколько электронных компонентов.

Конкретной ИС является LM1875T, которая подходит к модели усилителя от National semiconductor.

LM1875 OTL аудиоусилитель мощностью 30 Вт

Объяснение схемы

Источник питания постоянного тока может быть от 16 В до 60 В, используя как одинарное, так и двойное напряжение. Однако, поскольку у нас одновольтовый источник питания, мы будем использовать его в качестве земли и положительного напряжения.

Напряжение источника питания, наоборот, будет влиять на мощность ИС. Например, при использовании источника постоянного напряжения 50 В на ИС выделяется мощность 25 Вт.

Импеданс нагрузки должен быть 8 Ом, поскольку мы имеем выходную мощность 30 Вт и напряжение питания 60 В.

Помимо системы защиты в ИС, желательно установить радиатор, так как он поможет рассеять избыточное тепло.

Далее, у нас есть резистор R4, функция которого заключается в регулировке входного импеданса. Кроме того, он соединяется с конденсатором C1 внутри IC1 в секции усилителя. C2 работает как фильтр шума, ограничивая шум, проникающий через вход.

R6 и R5 имеют связь в виде обратной связи, которая регулирует коэффициент усиления схемы.

C5 и R7 шунтируют все высокочастотные шумы, идущие на GND, улучшая качество выходного звука. Кроме того, C6 соединяет сигнал с нагрузкой/выходом. Таким образом, утечка постоянного напряжения на нагрузку отсутствует или меньше, что улучшает качество звука.

Альтернативы LM1875

Альтернативой LM1875 является TDA2050.

Вы также можете использовать другие аудиоусилители, такие как TDA7265, TDA2005, LM386, TDA7279, TDA1554 и TDA2030.

ИС усилителя звука LM386

Источник; Википедия

Применение

Аудиоусилитель LM1875 часто используется в следующих приложениях;

Каскадирование аудиодинамиков,

(аудио колонки)

Сервоусилители,

Инструментальные системы,

9ан электрогитара

Усиление аудиосигнала,

Стереофонографы,

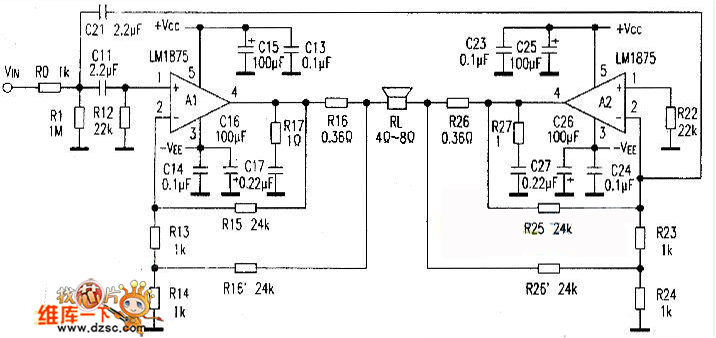

Мостовые усилители,

Усиление высокой мощности, и

Работа с раздельным/двойным питанием.

Заключение

ИС LM1875 — это низкочастотный усилитель класса AB, часто подходящий для потребительских аудиоприложений. Одна из особенностей конструкции LM1875 — наличие внутренних диодов защиты выхода. Кроме того, производители добиваются качественных характеристик ИС LM1875 благодаря использованию передовых схемотехнических методов при ее производстве.

Для получения дополнительной информации об ИС усилителя звука LM1875, пожалуйста, свяжитесь с нами.

Усилитель студента | AUDIO-CXEM.RU

Создание усилителя звука является популярным выбором, когда речь идет о практической части курсов электроники. Мы поможем ответить на вопрос в классе: «А это работает?».

Лучшей частью построения усилителя станет этап, когда вы и ваши коллеги действительно услышите, как в результате проделанной работы звучит ваша любимая мелодия.

Однако усилители, которые выдают более нескольких Ватт мощности, могут иметь сложную конструкцию и относительную дороговизну. Тут на помощь приходит усилитель студента. Он имеет простую печатную плату и конструкцию, не требует высокой точности номиналов компонентов, и даже включает защиту от перегрева и короткого замыкания.

Среди существующих усилителей мощности данный экземпляр не будет являться лучшим, но найти более простую схему будет непросто.

В основе схемы лежит одна интегральная схема LM1875T, являющаяся усилителем мощности 20Вт от фирмы National Semiconductor. Она выполнена в корпусе TO-220 и в сочетании с элементами обвязки, также подходящим источником питания способна отдавать более 20Вт мощности (RMS) на громкоговоритель сопротивлением 4 или 8 Ом.

Более того, для такой простой схемы очень впечатляет спецификация на нее. Соотношение сигнал-шум составляет 105дБ и коэффициент нелинейных искажений 0,04% для частоты 1кГц при мощности 20Вт. Поэтому вполне можно взять схему за основу стерео усилителя Hi-Fi. Частотная характеристика располагается на отрезке от 14Гц до 100кГц при мощности 1Вт.

В LM1875 предусмотрен внутренний предел тока равный 4A, предотвращающий выход из строя при случайном замыкании выхода на землю. Он также включает в себя защиту «безопасной рабочей зоны» (SOA), которая динамически уменьшает ограничение тока в соответствии с наличием напряжения на выходе.

Из-за большого количества тепла, рассеиваемого малым корпусом LM1875, включена защита от перегрева. Она эффективно отключает устройство при нагреве чипа примерно до 1700C.

Описание схемы

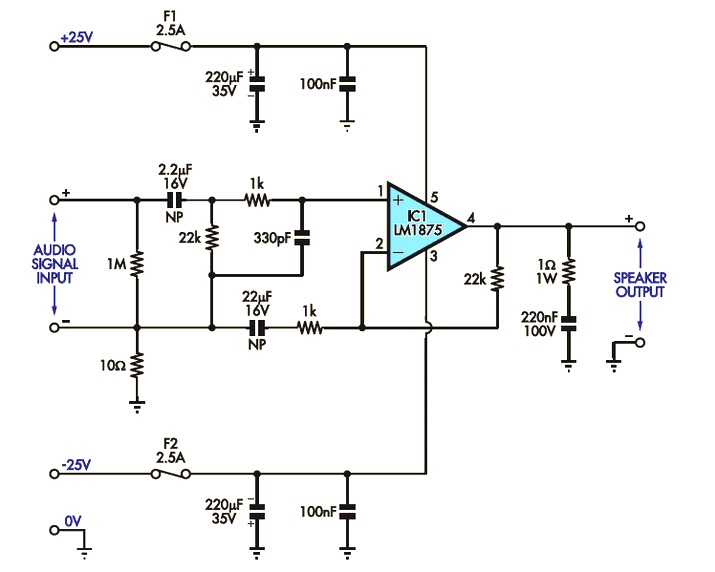

Принципиальная схема включает в себя сам усилитель LM1875 и некоторые элементы обвязки.

Коэффициент усиления устанавливается равным 23 с помощью резисторов сопротивлением 22кОм и 1кОм на инвертирующем входе (вывод 2).

Его можно рассчитать, следуя стандартным правилам обратной связи не инвертирующего усилителя (коэффициент усиления = 22k/1k +1 = 23).

Конденсатор 22мкФ, последовательно с резистором 1кОм, устанавливает нижний порог частотной характеристики усилителя, на который также влияет фильтр высоких частот, состоящий из конденсатора 2,2мкФ и резистора 22кОм.

В результате наблюдается значительный спад частотной характеристики ниже 10Гц.

Резистор 1кОм и конденсатор 330пФ образуют низкочастотный фильтр, препятствующий прохождению на вход усилителя высокочастотных возбуждений, образующихся на входных проводах.

В описанных выше фильтрах используются неполярные электролитические конденсаторы (NP).

Можно заметить, что входная цепь подключена к общему проводу (Gnd) не напрямую, а через резистор 10Ом. Такой способ подключения общего провода при использовании стерео варианта уменьшает влияние токов, протекающих в земляных проводах одного канала, на токи другого канала. То есть разделяет сигнальные земли каналов. При использовании усилителя в моно режиме резистор 10Ом можно не устанавливать (установить перемычку).

На выходе усилителя установлена цепь Цобеля, включающая резистор 1Ом и конденсатор 220нФ. Данная цепь устраняет воздействие катушки индуктивности акустической системы на звуковой тракт усилителя, а также высокочастотные колебания, улавливаемые проводами от выхода до акустики.

Конструкция усилителя

Конструкция довольно проста и выполнена на одной небольшой печатной плате. Компоновка элементов представлена на эскизе ниже.

Рекомендуется сначала установить резисторы, а затем уже емкости. При необходимости можно использовать мультиметр для измерения сопротивления элементов. Следует отметить, что два электролита на 220мкФ имеют полярность, поэтому при их монтаже необходимо устанавливать в соответствии с эскизом по компоновке.

Затем нужно установить держатели предохранителей и клеммные колодки. Микросхема LM1875 устанавливается в самую последнюю очередь. Вставив ее выводы в монтажные отверстия, отрегулируйте высоту выводов, ориентируясь на крепежное отверстие в радиаторе, только после этого производите пайку одного-двух выводов (остальные после крепления теплоотвода).

Установка теплоотвода

Разместив плату и теплоотвод на ровной поверхности, отцентрируйте отверстие в микросхеме LM1875 таким образом, чтобы оно было между ребер радиатора.

Обведите отверстие карандашом и нанесите насечку керном. После чего, просверлите отверстие тонким сверлом (1-1.6мм), а затем произведите окончательную сверловку сверлом 3мм. Возьмите сверло большего диаметра (6-8мм) и, вращая его рукой, снимите небольшую фаску.

Теперь LM1875 можно прикрепить болтом к радиатору, используя комплект изоляционных прокладок и втулок для корпуса TO-220. Не забудьте нанести тонкий слой теплопроводящей пасты на все соприкасающиеся поверхности. При затягивании болта необходимо исключить перекос микросхемы и деформации ее выводов.  После крепления радиатора нужно закончить пайку выводов LM1875.

Кроме того, при сборке рекомендуется нагревать центральные выводы микросхемы, чтобы снять излишнее напряжение, образующееся при затягивании винта.

В окончании данной операции следует взять мультиметр и убедится, что сопротивление между фланцем LM1875 и теплоотводом бесконечное, то есть контакт отсутствует.

Источник питания

В схеме блока питания используется трансформатор мощностью 80Вт с двумя вторичными обмотками по 18В, или с одной вторичной обмоткой на 36В, которая имеет средний вывод. Выпрямитель организован диодами D1-D4. После выпрямителя установлены две емкости 4700мкФ 35В, сглаживающие пульсации. Выходное напряжение холостого хода должно составлять ±25В. Блок питания с вышеописанными параметрами подходит для применения в составе одного или двух каналов LM1875.

При проектировании собственного источника питания необходимо учесть, что напряжение питания LM1875 не должно превышать ±30В. Можно понизить напряжение менее ±25В, но тогда выходная мощность усилителя будет ниже. Дополнительные сведения см. в техническом описании LM1875.

На схеме также изображена цепь источника питания предварительного усилителя ± 15В на основе двух стабилитронов ZD1-ZD2. Этот источник питания является необязательным и может быть исключен, если предварительный усилитель отсутствует.

Сборка источника питания

Ниже представлен эскиз компоновки блока питания. Следует отметить, что конденсаторы 4700мкФ имеют номинальное напряжение 35В, занижать которое не рекомендуется, но можно применить электролиты большим напряжением.

Прежде всего, установите диоды D1-D4, расположив катоды согласно эскизу компоновки блока питания (катоды изображены белой полосой). После чего, устанавливаются клеммы, и вслед за ними выполните монтаж электролитических конденсаторов, строго соблюдая полярность согласно эскиза.

Элементы, выделенные на эскизе пунктирной линией можно не устанавливать, если напряжение ±15В для предварительного усилителя не требуется.

Провода

Для всех соединений блока питания и акустической системы используйте многожильные провода, рассчитанные на ток 7.5 Ампер. Провода питания необходимо скрутить между собой, чтобы уменьшить наводки излучаемые ими.

На входе блока питания (230В переменного тока) используйте только сетевой кабель с качественной изоляцией. Также необходимо изолировать все открытые участки с высоким напряжением (контакты, тумблеры, разъёмы). В качестве изоляции удобно использовать термоусадочную трубку. Все эти мероприятия нацелены на безопасность при эксплуатации, настройке и ремонте нашего Студенческого Усилителя.

Заземление сети должно быть подключено к металлическому шасси в одной точке следующим способом.

В эту точку необходимо прикрутить все провода заземления (общий провод блока питания, заземление радиатора и т. д.). Это необходимо для исключения образования земляных петель (контуров).

Тестирование

Перед подачей питания еще раз осмотрите печатные платы и убедитесь в правильности установки всех компонентов усилителя, и соединительных проводов. После чего, установите предохранители и подключите выводы источника питания, строго соблюдая полярность! На данном этапе акустическая система и входные провода должны быть отключены.

Сначала проверьте напряжения питающих шин, они должны находиться в пределах 10% от номинального значения. Наконец, проверьте напряжение постоянного тока на разъемах подключения акустики. Оно должна быть не более ± 50 мВ.

Если все хорошо, то можно подключить акустику, а после подать звуковой сигнал на вход для окончательного тестирования.

Перевод статьи журнала Everyday Practical Electronics, April 2007.

Исчерпывающее руководство по усилению звука

В соответствии с названием, усилитель мощности усиливает аудиосигналы до высокого уровня, который может использоваться для наушников или громкоговорителей. Примером может служить микросхема LM1875 (из серии LM), которая станет темой нашего сегодняшнего обсуждения.

Пристегните ремни, и мы расскажем вам о распиновке, применении, особенностях, схемах применения и альтернативных вариантах усилителя LM1875.

Contents

  • Что такое LM1875?
  • Конфигурация выводов LM1875
  • Особенности LM1875
  • Примерная схема применения LM1875
  • Альтернативы LM1875
  • Применение
  • Заключение

Что такое LM1875?

LM1875 — это монолитная ИС усилителя мощности от Texas Instruments с пятью выводами. Она может работать в двух- или одноканальном источнике питания и имеет встроенную защиту, которая обеспечивает ее долговечность.

Кроме того, она использует небольшое количество внешних компонентов для работы в таких приложениях, как мощные аудиоусилители.

Конфигурация выводов LM1875

Схема выводов LM1875

LM1875 представляет собой 5-контактный усилитель. Выводы следующие;

Pin1/ Неинвертирующий вход; Это неинвертирующий конец усилителя (+).

Pin2/ Инвертирующий вход; Это инвертирующий конец усилителя (-).

Контакт3/ Vee; Это контакт заземления или отрицательного напряжения питания.

Вывод4/ Выходной вывод; На него выводится любой усиленный сигнал.

Вывод5/ Vss; Это положительный вывод напряжения питания.

Особенности LM1875

Ниже перечислены технические характеристики и выдающиеся особенности LM1875.

Он имеет широкий диапазон питания (рабочее напряжение) от 16 В до 60 В. Кроме того, максимальное входное напряжение смещения составляет 15 мВ при ±25 В.

Во-вторых, он имеет тепловую защиту наряду со схемой условного прохода. Более того, он имеет защиту от перегрузки устройства, от короткого замыкания постоянного и переменного тока на землю.

Кроме того, он удобен для макетной платы и имеет высокую скорость нарастания.

В-четвертых, он имеет низкий уровень шума гармонических искажений при следующих значениях — 0,015%, 8 Ом, 1 КГц и 20 Вт.

Его выходной ток составляет 4A, а выходная мощность с динамиком 4Ω/8Ω составляет 20 Вт (30 Вт максимум).

Его рабочая температура находится в диапазоне от 0°C до 70°C, а максимальное сопротивление нагрузки — от 4 до 8 Ом.

Кроме того, он имеет широкую полосу пропускания по мощности 70 КГц и может иметь коэффициент усиления в открытом состоянии (подавление пульсаций) 90 ББ.

Наконец, вы можете найти его в 5-контактном корпусе TO220.

Примерная схема применения LM1875

Базовая схема

Первая схема представляет собой простую схему ИС LM1875. Усилитель имеет внутреннюю компенсацию. Поэтому он может иметь стабильный коэффициент усиления не менее 10.

Основная схема усилителя ИС LM1875

Схема аудиоусилителя OCL мощностью 25 ватт

Наша вторая прикладная схема использует отрицательный, положительный и заземленный источники питания для генерации аудиосигнала. Следовательно, движение имеет половину как отрицательных, так и положительных колебаний сигнала. Конечным результатом является кристально чистый звук на выходе.

Схема аудиоусилителя OCL мощностью 25 Вт

Этапы построения/работы

Начните с подачи сигнала на входной контакт. Ограниченный аудиосигнал автоматически пройдет через R3, C1, R2 и R2. В это время не забудьте уменьшить или устранить шум на землю.

После этого у нас будет фаза без возврата, где сигнал поступит на входной пин1 (неинвертирующий пин) 1C1. Затем он попадет на динамики через выходной пин4.

В-третьих, используйте R6 для ограничения шума выходного сигнала на землю. R5 обеспечивает обратную связь другой части аудиовыхода ИС с выводом pin4 на pin2.

Вы также можете рассчитать скорость усиления с помощью резисторов R5 и R4 (примерно в 15 раз).

Наконец, C2 обеспечивает лучшую реакцию схемы на высокие частоты.

Схема усилителя LM1875 OTL мощностью 30 ватт

Наш третий и последний проект подходит для малогабаритного мощного усилителя. Помимо того, что он прост в изготовлении, вам потребуется всего несколько электронных компонентов.

Конкретной ИС является LM1875T, которая подходит к модели усилителя от National semiconductor.

LM1875 OTL аудиоусилитель мощностью 30 Вт

Объяснение схемы

Источник питания постоянного тока может быть от 16 В до 60 В, используя как одинарное, так и двойное напряжение. Однако, поскольку у нас одновольтовый источник питания, мы будем использовать его в качестве земли и положительного напряжения.

Напряжение источника питания, наоборот, будет влиять на мощность ИС. Например, при использовании источника постоянного напряжения 50 В на ИС выделяется мощность 25 Вт.

Импеданс нагрузки должен быть 8 Ом, поскольку мы имеем выходную мощность 30 Вт и напряжение питания 60 В.

Помимо системы защиты в ИС, желательно установить радиатор, так как он поможет рассеять избыточное тепло.

Далее, у нас есть резистор R4, функция которого заключается в регулировке входного импеданса. Кроме того, он соединяется с конденсатором C1 внутри IC1 в секции усилителя. C2 работает как фильтр шума, ограничивая шум, проникающий через вход.

R6 и R5 имеют связь в виде обратной связи, которая регулирует коэффициент усиления схемы.

C5 и R7 шунтируют все высокочастотные шумы, идущие на GND, улучшая качество выходного звука. Кроме того, C6 соединяет сигнал с нагрузкой/выходом. Таким образом, утечка постоянного напряжения на нагрузку отсутствует или меньше, что улучшает качество звука.

Альтернативы LM1875

Альтернативой LM1875 является TDA2050.

Вы также можете использовать другие аудиоусилители, такие как TDA7265, TDA2005, LM386, TDA7279, TDA1554 и TDA2030.

ИС усилителя звука LM386

Источник; Википедия

Применение

Аудиоусилитель LM1875 часто используется в следующих приложениях;

Каскадирование аудиодинамиков,

(аудио колонки)

Сервоусилители,

Инструментальные системы,

9ан электрогитара

Усиление аудиосигнала,

Стереофонографы,

Мостовые усилители,

Усиление высокой мощности, и

Работа с раздельным/двойным питанием.

Заключение

ИС LM1875 — это низкочастотный усилитель класса AB, часто подходящий для потребительских аудиоприложений. Одна из особенностей конструкции LM1875 — наличие внутренних диодов защиты выхода. Кроме того, производители добиваются качественных характеристик ИС LM1875 благодаря использованию передовых схемотехнических методов при ее производстве.

Для получения дополнительной информации об ИС усилителя звука LM1875, пожалуйста, свяжитесь с нами.

Пример конструкции платы усилителя мощности LM1875

Принципиальная схема:
Плата усилителя мощности LM1875 состоит из схемы управления ослабленным тоном с регулированием высоких и низких частот, схемы усилителя LM1875 и цепи питания.Тоновая часть использует схему ослабленных тонов с управлением высокими и низкими басами, среди которых R02, R03, C02 , C01, W02 образуют схему управления басами, C03, C04, W03 образуют схему управления высокими частотами, R04 — сопротивление изоляции, W01 — регулятор громкости, регулировка громкости усилителя, C05 — блокирующий конденсатор постоянного тока, для предотвращения пары потенциалов постоянного тока LM1875 Эффект предварительного тона цепи. В схеме усилителя в основном используется LM1875, который состоит из 1875, R08, R09, C066 и т. Д. Коэффициент усиления схемы определяется соотношением R08 и R09. C06 используется для стабилизации дрейфа нулевого потенциала постоянного тока на выводе 4 LM1875, но имеет определенное качество звука. Роль Impact, C07, R10, состоит в том, чтобы предотвратить генерацию усилителем низкочастотного самовозбуждения. Импеданс нагрузки этого усилителя составляет 4 → 16 Ом.

Чтобы обеспечить качество звука платы усилителя мощности, выходная мощность силового трансформатора должна быть не менее 80 Вт, выходное напряжение 2 * 25 В, конденсатор фильтра использует 2 электролитических конденсатора 2200 мкФ / 25 В параллельно, а положительный и отрицательный источники питания имеют 4 конденсатора 2200 мкФ / 25 В, два Монолитный конденсатор 104 — это высокочастотный фильтрующий конденсатор, который полезен для качества звука усилителя.

Сборка и ввод в эксплуатацию:
Подготовка инструмента: электрический паяльник мощностью 20 Вт, желательно с регулируемой температурой, при необходимости вы можете связаться с владельцем, мультиметр, пара плоскогубцев, отвертка, паяльная проволока и рассыпной парфюм.
Приготовьтесь к пайке: Приварите все детали, спаяйте сначала меньшую и закрепите LM1875 на радиаторе перед сваркой LM1875, иначе будет трудно ввести винт, когда окончательно будет установлен радиатор. Небольшое количество термопасты необходимо нанести на часть LM1875, которая соприкасается с радиатором, чтобы облегчить отвод тепла. Мы должны обратить внимание на качество сварки при пайке. Для начинающих вы можете сначала попрактиковаться еще несколько раз на плате для отходов, а затем формально припаять.
Ввод в эксплуатацию: ввод в эксплуатацию этой платы усилителя мощности особенно прост. После пайки электронных компонентов на плате тщательно проверьте плату на наличие ошибок пайки. Обратите особое внимание на полярные электронные компоненты, такие как электролитические конденсаторы и мостовые выпрямители. анти-, что сжигаютЭЛЕМЕНТЫпунктПожалуйста, обратите особое внимание на риски. Подключите трансформатор, выходной конец усилителя не подключен сначала к динамику, но подключен к мультиметру, предпочтительно к цифровому дисплею, мультиметр помещается в файл DC * 2V. Обратите внимание на показания мультиметра на плате усилителя мощности.При нормальных обстоятельствах показания должны быть в пределах 30 мВ, в противном случае плата питания должна быть немедленно отключена для проверки печатной платы. Если показания измерителя мощности находятся в пределах нормального диапазона, это указывает на то, что функция платы усилителя мощности в основном нормальная. Наконец, подключите громкоговоритель, введите музыкальный сигнал, включите питание на тестовой машине, поверните потенциометр громкости, громкость должна измениться, поверните регуляторы высокого и низкого уровня, динамик Изменился в поле.


Интеллектуальная рекомендация

Индекс SQL два (проверка на отсутствие индексов)

Как просмотреть отсутствующие индексы index_handle int Определите конкретные отсутствующие индексы. Этот идентификатор является уникальным на сервере. index_handle является ключом этой таблицы. databa…

Python отправляет электронное письмо

Python отправляет электронное письмо готовы Отправка электронных писем в Python в основном использует два модуля SMTPLIB и электронной почты, что в основном объясняет эти два модуля.

Вам необходимо пр…

Flutter Build Runner инструменты просто используются

build_runner  Предоставьте некоторые универсальные команды для генерации файлов. Некоторые из этих команд могут использоваться для тестирования файлов, некоторые могут использоваться для предоста…

Houdini экспортирует заменители частиц в рендеринг Maya

Houdini экспортирует замену частиц HDA Он используется для обработки вывода замены (копирования) частиц Houdini в рендеринг Maya, экспорта каждого объекта для поддержания иерархической структуры исход…

Успешно реализован Syslog в плагине CATTI

Успешная реализация Syslog: Шаг 1: Настройте среду, введите данные, входящие в базу данных MySQL Я использую Centos6.5 — rsyslog и может использоваться для приема конфигурации входа в систему. Но вы д…

Вам также может понравиться

Vue доступа к сервису карты OpenLayer, выданный GeOserver

Во-первых, GeOserver выпустил карту Видеть:https://blog.csdn.

net/qq_40323256/article/details/104964048 Во-вторых, ввести ол В-третьих, настройте следующий код на основе URL в превью слоя URL:http://lo…

Python панд IO читать сохранить

Панды IO читать файл Панды официальный сайт IO Tools read_csv, чтение данных с разделителями, запятая по умолчанию ’,’ read_table, чтение данных с разделителями, символ табуляции по умолча…

Основной принцип Java HashMap: точки знаний собеседования

1. Очки знаний во время собеседования Спустя 18 лет Интернет задает все больше и больше вопросов о java-интервью, среди которых hashmap является обязательным вопросом для java, поэтому сегодня мы сумм…

C программа — Blue Bridge — Базовая практика Найти целое число

описание проблемы Ряд чисел, содержащих n целых чисел, спрашивая первое появление целого числа A в количестве столбцов, — это первые несколько. Формат ввода Первая строка содержит целое число n. Втора…

Связь между VLAN

1. Схема экспериментальной сети Схема экспериментальной сети, необходимая для этого эксперимента, показана на рисунке: Три, экспериментальная реализация Завершите настройку IP-адреса, маски подсети и . ..

характеристики усилителя никитина на n-канальных полевиках, созданного своими руками

Содержание

  • 1 Печатная плата
  • 2 Возможные замены:
  • 3 Прикрепленные файлы:
  • 4 Задать вопрос или оставить комментарий:

ЗапчастиУсилительLM1875T

• Up to 30 watts output power

• AVO typically 90 dB

Опрос: Изготавливали ли Вы что-нибудь своими руками? (Кол-во голосов: 1127)Чтобы проголосовать, кликните на нужный вариант ответа.Результаты

• Low distortion: 0.015%, 1 kHz, 20 W

• Wide power bandwidth: 70 kHz

• Protection for AC and DC short circuits to ground

• Thermal protection with parole circuit

• High current capability: 4A

• Wide supply range 16V-60V

• Internal output protection diodes

• 94 dB ripple rejection

• Plastic power package TO-220

Производитель обещает 25Вт на канал и 50Вт на сабвуфер.

Усилитель выполнен на одной микросхеме LM1875T от National Semiconductor. Эта  микросхема в сочетании с небольшой горсткой деталей за небольшие деньги, обеспечивает 20 Вт RMS на 4 Ом или 8 Ом. Более того, усилитель имеет отличные характеристики:

Диапазон частот (1 Вт RMS): 14 – 100000 Гц

Отношение сигнал/шум: 105 дБ

Гармонические искажения на 1 кГц при 20 Вт: 0,04%

Схема усилителя:

Схема блока питания:

Микросхема LM1875 имеет защиту от короткого замыкания выхода на землю, которая срабатывает при превышении током значения 4 А и SOA защиту.

Печатная плата

Монтажная плата:

Внешний вид собранной платы:

Автор: Peter Smith (siliconchip.com.au)

Микросхема LM1875 представляет собой высококачественный монофонический усилитель мощности низкой частоты, способный отдавать в нагрузку до 25 Ватт. Выходной каскад микросхемы работает в классе АВ. LM1875 отличается высокими звуковыми параметрами, стоит значительно дороже аналогичной микросхемы TDA2030, но качество звучания однозначно лучше последней.

Микросхему обычно используют в бытовых аудиосистемах, для питания широкополосной акустики или маломощного сабвуфера.

Неоднократно мною был собран и испытан усилитель на знаменитой микросхеме TDA2030. Схема была нестандартной, в ней помимо микросхемы были использованы дополнительные транзисторы. По сути, вся мощность падает на транзисторы, а сама микросхема работает в качестве драйвера. Должен заметит, что результат был не очень, при максимальной громкости транзисторы грелись очень сильно, звук был искажен до неузнаваемости, если кто решит собрать, то мой совет — используйте схему только для сабвуфера. Пару дней назад решил еще раз собрать подобный усилитель, только на этот раз заменил выходные транзисторы и переделал схему, а в качестве драйвера использовал микросхему LM1875. При мостовой схеме, усилитель на двух LM1875 способен развивать до 50 Ватт, а с выходными транзисторами до 70 Ватт!

В выходном каскаде использована комплементарная пара на мощных биполярных транзисторах типа 2SA1943 и 2SC5200. Эта пара стоит в окончательных каскадах множества транзисторных усилителей, такие как схема ЛАНЗАРА или МАРШАЛЛА ЛИЧА.

Катушка мотается на резисторе и содержит 10 витков провода с диаметром 0.,8мм. Резистор 10 Ом с мощностью 2 Ватт.

Возможные замены:

Скачать список элементов (PDF)

Прикрепленные файлы:

lm1875.rar (23 Кб)

Купить LM1875T за $3

Поделитесь с друзьями статьей:Оцените статью, для нас это очень важно:

Задать вопрос или оставить комментарий:

  • Цена: $18.52 (покупал за 13.83$)

Из множества подобных конструкторов этот УНЧ заинтересовал защитой акустических систем (от постоянного напряжения, задержкой при включении) на плате и отсутствием регуляторов тональности. Регуляторы не нужны мне. Покупал конструктор у другого продавца. Сейчас его нет в продаже. Указал ссылку на аналогичный у другого продавца. Этот конструктор продается: — как конструктор (мой вариант) — брал именно такой — если буду доводить до ума, то поменяю некоторые детали (конденсаторы), свой БП сделаю и прочее — как спаянный модуль — как готовый УНЧ в корпусе Если есть желающие приобрести этот УНЧ, сами найдите его на али или ебее в нужной комплектации. Комплект деталей — положили все, что должно быть.

Плата УНЧ сделана очень качественно. Двухсторонняя плата, маска, паяется хорошо:

Конденсаторы, типа фирменные (зелененькие в другой проект ставил — поэтому паянные): Реле, фурнитура и прочее: Резисторы, индукторы, диоды: Микросхемы: УНЧ LM1875 — сердце усилителя: На вид детали достаточно качественные, но я решил заменить одну LM1875 из китайского комплекта на другую LM1875, купленную на ебее в Германии (надеюсь там не подделка) — ebay.com/itm/332114392017 На одном канале китайская лм-ка, на другом — немецкая. LM1875 в УНЧ рекомендуют питать постоянным напряжением до 25 В. Двухполярное питание. Так как микросхема при таком питании развивает в пиках сигнала мощность более 30 Ватт, использовал троидальный трансформатор на 120 Ватт с двумя обмотками на 18 В переменного напряжения. После диодного моста и конденсаторов фильтра получается около 25 В постоянного напряжения. Собрал сначала блок питания — диодный мост, конденсаторы и защиту акустических систем. Протестировал питание и защиту (подав на вход защиты АС постоянное напряжение 1 В реле защиты сработало). Задержка по включению (около 3 сек) тоже работает. Потом собрал сам усилитель. Общее время сборки несложного конструктора заняла около полутора часов. Микросхемы LM1875 установить на радиатор через изолирующие прокладки на мощный радиатор при таком питании, как у меня (почти максимум). Перед включением прозвонить, чтобы проверить, не замыкает ли корпус микросхемы на радиатор. Схема усилителя (найдена была случайно на иностранном сайте): Как видно по схеме мощный операционный усилитель LM1875 включен в инвертирующем режиме. Обычно в подобных УНЧ из Китая используют стандартное включение по даташиту. Первым делом проверим постоянку на выходе УНЧ: Китайская LM1875 — 22.48 mV: Немецкая LM1875 — 14.93 mV: Обе микросхемы в норме (если больше 50 mV — это нехорошо). Но у немецкой с постоянкой на выходе лучше. Напряжение на шинах питания:

На выходе трансформатора — переменное напряжение:

Подключил к выходу нагрузочные резисторы на 8 Ом, генератор сигналов и осциллограф на выход. Включил усилитель на максимальную мощность и тестовые сигналы: 1000 Гц — на входе сигнал амплитудой 1.4 В (при большем сигнале — клиппинг)- на выходе сигнал — 40В — Pmax=(40/2)*(40/2)/8=50 Ватт Prms= 35.7Ватт

25 кГц — на входе сигнал амплитудой 1.4 В (при большем сигнале — клиппинг)- на выходе — 40В — АЧХ на высоких частотах все ок:

30 Гц — на входе сигнал амплитудой 1.4 В (при большем сигнале — клиппинг)- на выходе — 39.2 В — АЧХ на низких частотах все ок:

Таким образом получаем ровную АЧХ во всем слышимом диапазоне. Прямоугольник и треугольник на 1000 Гц забыл сфоткать. Там все ок. Проверим УНЧ на программе RMАА6 на максимальной мощности на 8 ОМ нагрузки. Правый канал — китайская микросхема, левый канал — немецкая:

Как видно из графиков — тут с измерениями все отлично. Подключил колонки — фона нет, тишина при отсутствии сигнала. Включил музыку. Играет чисто, немного жестко. Немецкая микросхема играет чуть чище, прозрачнее и тише по уровню сигнала. Если включить энергичную музыку погромче — на микросхеме начинает срабатывать защита. При этом на немецкой микросхеме защита срабатывает раньше. Для уменьшения этого эффекта нужно обеспечить хороший контакт с радиатором (термопаста) и охлаждение. Выводы Плюсы: — Простой качественный недорогой компактный усилитель с отличными характеристиками, неплохая комплектация — 35 Вт мощности на канал при 8 Ом — Защита и БП на одной плате — Индуктор на плате — Работа с источниками типа зв.карт или ЦАП без предусилителя. Для телефона и простых ЦАПов — лучше собрать предусилок — мощности входного сигнала не хватит раскачать усилитель. Минусы — Плотный монтаж. С большим трудом можно заменить входные конденсаторы например на ту же качественную пленку — Для стабильной работы микросхем нужно обеспечить хороший отвод тепла или активное охлаждение вентилятором. Иначе будет заикаться и срабатывать защита микросхем — Если подключить нагрузку в 4 Ома, обе микросхемы начинают очень сильно греться, тепло не успевает уйти на радиатор, и почти сразу начнет срабатывать тепловая защита на микросхемах. Для меня это очень плохо, так как планировал использовать УНЧ с колонками 4 Ома. PS Если кто-то знает хорошую схему усилителя, который 1. Нормально работает акустикой 4 ОМ 2. не класса D/T 3. Качественные характеристики 4. Питается от 25 В 5. Компактый 6. Не важно, готовой, конструктор, просто схема с печаткой на транзисторах или ИМС 6. Имеет мощность в 20-40 Вт на 4 Ома Посоветуте мне в комментариях.

Данный стерео усилитель меня заинтересовал тем, что он выполнен на одной печатной плате и является усилителем — моноблоком. Такой усилитель удобно встроить практически в любой корпус без создания “паутины” проводов. Еще одно преимущество усилителя, это возможность широкого применения аналогов элементов. Например, в качестве выходных усилителей могут применяться, как TDA2030, TDA2040, TDA2050 так и LM1875. В своем усилителе моноблоке я применил микросхемы LM1875.

В качестве операционных усилителей темброблока могут применяться микросхемы JRC4558, NE5532, TL072, TL082. Я же применил NE5532, найти их в местных магазинах не составило труда.

Схемы электрической принципиальной на данный усилитель в интернете нет, но есть печатная плата с подписанными маркировками и номиналами элементов, которая была повторена многими людьми. Также можно использовать даташиты на микросхемы LM1875, TDA2030 и т.д.

Итак, скачиваем печатную плату. Травим, сверлим, лудим.

Усилитель моноблок имеет защиту от перегрева, в данном случае впаивается термореле вместо перемычки Jump. Помимо термозащиты есть защита акустической системы от постоянного тока на выходе. Защита очень хорошо показала себя при неправильном подключении обмоток трансформатора, вследствие чего, произошел пробой микросхем LM1875 и, на выходе появилось напряжение постоянного тока, защита сработала и разъединила акустическую систему от усилителя.

В качестве реле защиты применено реле TRA3L-12VDC-S-2Z. Реле рассчитано на напряжение 12В, и имеет две пары нормально замкнутых и две пары нормально разомкнутых контактов.

Для любителей паять по картиночкам выкладываю визуальное пособие по сборке.

Напряжение питания усилителя биполярное. В качестве емкостей выпрямителя применены два электролитических конденсатора емкостью 10000мкФ каждый и напряжением 35В, можно применить емкости и по 4700мкФ, все зависит от мощности трансформатора. Напряжение питания усилителя зависит от выбора примененных выходных усилителей.  Так, например, для LM1875 напряжение трансформатора должно быть в диапазоне от 2×12В до 2×18В, заметьте, что это указано переменное напряжение трансформатора (50Гц). Для микросхем TDA напряжение трансформатора должно быть от 2×12В до 2×15В (50Гц).

В качестве диодного моста я применил KBL410, рассчитанный на ток 4А и напряжение 1000В.

При запуске усилителя, в течение секунды (примерно) работает защита и светятся два светодиода (зеленый и красный), если все в порядке (нет постоянного потенциала на выходе усилителей и нет перегрева), то красный светодиод перестает светиться, и усилитель начинает функционировать.

На входах усилителей (LM1875) указаны пленочные конденсаторы емкостью 2,2мкФ, я поставил на 1мкФ, так как конденсаторы емкостью 2,2мкФ не подходили по размерам.

В качестве стабилизатора защиты применен интегральный стабилизатор LM7812, который устанавливается через диэлектрическую втулку и прокладку (как и усилители LM1875) на радиатор.

Переменные резисторы имеют сопротивление 50кОм. Корпуса этих резисторов необходимо спаять общим проводом и соединить с землей (заземлить).

Все емкости рассчитаны на напряжение постоянного тока 35В, кроме двух конденсаторов на 100мкФ 16В, которые стоят в обвязке транзисторов BC547.

Светодиоды устанавливаются таким образом, чтобы их катоды были припаяны к земле (общему полигону).

Резисторы R1 для LM1875 имеют сопротивление  20кОм, а R2 = 1кОм. Для микросхем TDA R1 = 22кОм, R2 = 680Ом.

Резистор RES — это резистор питания защиты, который имеет сопротивление  47-50Ом и мощность 2Вт.

Резистор RT — резистор темброблока, который имеет сопротивление от 1кОм до 1,5кОм (у меня на 1кОм) и мощность 2Вт.

Изначально лучше паять перемычки, потом резисторы, а далее полупроводники и емкости. Это связано с удобством, вставляем перемычки, переворачиваем плату, кладем ее на стол и паяем, ничего не вылетает.  Далее вставляем резисторы и так далее.

Перед впаиванием элементы необходимо проверить, даже если они новые, это вам облегчит поиск неисправности при каком-либо сюрпризе.

После правильной сборки и пайки, смывки канифоли, установки микросхем на радиатор через диэлектрические втулки и прокладки,  усилитель должен функционировать без каких-либо настроек. В некоторых случаях, слышен “пердеж” в колонках, то есть низкочастотные возбуждения, как это случилось у меня, тогда необходимо на плате, между выходами и землей поставить две RC цепочки, состоящие из конденсатора (можно керамический) на 220нФ и резистора сопротивлением 1 Ом, соединенные последовательно, так рекомендовал разработчик этого усилителя. Данная RC цепь именуется, как цепь Цобеля. После установки RC цепей, возбуждения исчезли.

Даташит на LM1875 СКАЧАТЬ

Даташит на TDA2030 СКАЧАТЬ

Печатная плата усилителя на TDA2030/LM1875 СКАЧАТЬ

Используемые источники:

  • https://alielectronics.net/lm1875t
  • https://pluspda.ru/blog/aliexpress/51683.html
  • https://audio-cxem.ru/shemyi/usiliteli/usilitel-na-tda2030-lm1875-s-vyipryamitelem-tembroblokom-i-zashhitoy.html

Аудиоусилитель LM1875: техническое описание, эквивалент, распиновка

Аудиоусилитель LM1875: Различные схемы усилителя мощности

LM2576: Введение и информация

Автор: Игги

Дата: 23 февраля 2022 г.

LM1875 монолитный усилитель мощности , обеспечивающий очень низкий уровень искажений и высокое качество работы в аудиоприложениях . Он использует передовые методы схемотехники для достижения минимальных искажений даже при больших уровнях выходной мощности.

LM1875 также отличается высоким коэффициентом усиления, высокой скоростью преобразования, широкой полосой мощности, большим размахом выходного напряжения, большим током и очень широким диапазоном источников питания. Усилитель использует внутреннюю компенсацию, чтобы сделать его стабильным при усилении 10 или выше.


Catalog

LM1875 Pinout

LM1875 Parameters

LM1875 Features

LM1875 Appliaction

LM1875 Schematic Diagram

LM1875 Схема

LM1875 Упаковка

LM1875 Документы

LM1875 Manufacturer

LM1875 Alternatives

Component Datasheet

FAQ


LM1875 Pinout

The data sheet provided above is for вашу ссылку, чтобы вы могли более подробно понять физические размеры всех упаковок. Конфигурация всех LM1875 контактов и назначение каждого контакта:

Назначение всех 5 контактов и назначение каждого контакта:

Номер контакта

Название контакта

Описание

1

Неинвертирующий вход

Неинвертирующий конец (+) усилителя

2

Инвертирующий вход

Инвертирующий конец (-) усилителя

3

Ви

Отрицательное напряжение питания или масса

4

Выход

Этот контакт выводит усиленный сигнал

5

Против

Положительное напряжение питания


LM1875 Параметры

Тип аудиовхода

Аналоговый вход

Архитектура

Класс-AB

каналов громкоговорителей (макс. )

Моно

Питание силового каскада (макс.) (В)

60

Питание силового каскада (мин.) (В)

16

Нагрузка (мин) (Ом)

4

Выходная мощность (Вт)

20

КНИ + шум при 1 кГц (%)

0,015

Iq (тип.) (мА)

70

Интерфейс управления

Оборудование

Замкнутый/разомкнутый контур

Открыть

Аналоговое питание (мин.) (В)

16

Аналоговое питание (макс.) (В)

60

PSRR (дБ)

95

Диапазон рабочих температур (C)

от 0 до 70


Характеристики LM1875
  • Выходная мощность до 30 Вт
  • AVO Обычно 90 дБ
  • Низкий уровень искажений: 0,015%, 1 кГц, 20 Вт
  • Широкий диапазон мощности: 70 кГц
  • Защита от коротких замыканий переменного и постоянного тока на землю
  • Тепловая защита с схемой условно-досрочного освобождения
  • Большой ток: 4 А
  • Широкий диапазон питания 16–60 В
  • Внутренние защитные диоды выхода
  • Подавление пульсаций 94 дБ
  • Пластиковый блок питания TO-220

LM1875 Применение
  • Высокопроизводительные аудиосистемы
  • Мостовые усилители
  • Стереофонографы
  • Сервоусилители
  • Инструментальные системы

LM1875 Schematic Diagram


LM1875 C ircuit


LM1875 Package


LM1875 Documents

Замечания по применению

Руководство по измерению характеристик усилителя мощности звука (версия A)

Замечания по применению

AN-1849 Блок питания аудиоусилителя (версия C)

Дополнительная литература

Die D/S LM1875 MWC Усилитель мощности звука 20 Вт


LM1875 Производитель

Texas Instruments Inc. (TI) — американская технологическая компания, которая разрабатывает и производит полупроводники и различные интегральные схемы, которые она продает разработчикам и производителям электроники по всему миру. Штаб-квартира находится в Далласе, штат Техас, США. TI входит в десятку крупнейших полупроводниковых компаний мира по объему продаж. Основное внимание Texas Instruments уделяет разработке аналоговых микросхем и встроенных процессоров, на которые приходится более 80% их доходов. TI также производит технологию цифровой обработки света (DLP) и продукты для образовательных технологий, включая калькуляторы, микроконтроллеры и многоядерные процессоры. На сегодняшний день TI имеет более 43 000 патентов по всему миру.


LM1875 Alternatives

TDA2050


Component Datasheet

LM1875 Datasheet


FAQ

  • What type of amplifier is the LM1875?

Монолитный усилитель мощности



  • Какие методы использует LM1875 для достижения минимальных искажений?

Усовершенствованные методы проектирования схем



  • Что используется в LM1875 для обеспечения стабильности при усилении 10 или выше?

Внутренняя компенсация

Share

Статьи по теме

74HC00 Четырехканальный Nand Gates с 2 входами Техническое описание PDF Скачать

Irene 9 марта 2022 г. 356

Каталог ОписаниеХарактеристикиПрименение Назначение контактовЛогическая схемаТаблица функцийАбсолютные максимальные характеристикиРекомендуемые условия эксплуатацииЭлектрические характеристикиКоммутационные характеристикиРабочий режим…

Продолжить чтение »

LM741, OP07, LM324, AD620 Инструментальный усилитель

Mia 22 апр 2022 12940

I ОписаниеСхема инструментального усилителя имеет следующие характеристики: Высокий входной импеданс; Высокий коэффициент подавления синфазного сигнала; низкий дрейф; … Вышеуказанные особенности делают его широко используемым в…

Продолжить чтение »

Серия STMicro STM32F2: высокопроизводительные микроконтроллеры

Игги 26 января 2022 г. 1185

В этом блоге представлена ​​основная информация о серии STM32F2, включая ее преимущества, ресурсы САПР, производителя и т. д., чтобы помочь вам быстро понять, что такое серия STM32F2. Мы будем …

Продолжить чтение »

BSS138 Режим повышения логического уровня N-канального полевого транзистора Лист данных PDF Скачать

Irene 14 февраля 2022 г. 370

Каталог Общее описаниеХарактеристикиСхема маркировкиИнформация для заказа Абсолютные максимальные характеристикиТепловые характеристикиЭлектрические характеристикиТиповые характеристикиОбзор механического корпусаBSS1…

Продолжить чтение »

26 января 2022 г. 8668

Батарейка CR2025 представляет собой литиевую монету или «кнопку» диаметром 20 мм и толщиной 2,5 мм. Аккумулятор CR2032 имеет высокое напряжение 3 В, емкость до 170 мАч, а также является одноразовым/…

Продолжить чтение »

# 0 1 2 3 4 5 6 7 8 9 А Б С Д Е Ф грамм ЧАС я Дж К л М Н О п Вопрос р С Т U В Вт Икс Д Z

Lm1875 Схема усилителя стерео 2x 30Вт

lm1875 Схема усилителя стерео 2x 30Вт. Это схема аудиоусилителя, использующая встроенную стереосистему LM1875 до 2 × 30 Вт. С блоком питания для простоты сборки для любого любителя. Благодаря стереоусилителю мощностью до 20 Вт, который подходит для использования в качестве усилителя мощности звука в различных приложениях, таких как усилитель мощности для звука ПК, FM-радио, динамик MP3, наконец, вы обязательно найдете отличное применение для этого усилителя с LM1875. легко собрать.

Это схема, которая некоторое время была здесь в черновиках блога, поэтому этим ранним утром «без сна» я решил завершить статью. Это схема стереоусилителя звука, использующая встроенный LM1875 для 2 × 30 Вт, как обычно в новых схемах, она также поставляется со схемой источника, чтобы облегчить сборку для любого любителя. Обладая мощностью до 30 Вт на канал, этот усилитель подходит для использования в качестве каскада мощности в различных приложениях, таких как усилитель для динамиков ПК, активных динамиков, объемного звука, FM-радио, MP3-плеера. Его также можно использовать для настройки этих USB-боксов, и пользователь наверняка найдет отличное применение этому усилителю со стереосистемой LM1875T, которую легко собрать.

LM1875 — это монолитный усилитель мощности с очень низким уровнем искажений и высоким качеством для потребительских аудиоприложений.

LM1875 выдает 20 Вт при нагрузке 4 или 8 при питании ±25 В. При нагрузке 8 и источниках питания ±30 В можно обеспечить мощность более 30 Вт. Усилитель рассчитан на работу с минимальным количеством внешних компонентов. Защита устройства от перегрузки состоит как из внутреннего ограничения тока, так и из-за перегрева.

Следите за нами в социальных сетях

В конструкции LM1875 используются передовые схемотехники и обработка для достижения чрезвычайно низкого уровня искажений даже при высоких уровнях выходной мощности. Другие выдающиеся характеристики включают высокий коэффициент усиления, высокую скорость нарастания и широкую полосу мощности, большой размах выходного напряжения, способность выдерживать большие токи и очень широкий диапазон питания. Усилитель имеет внутреннюю компенсацию и стабилен при коэффициенте усиления 10 и выше.

  • Выходная мощность до 30 Вт
  • AVO обычно 90 дБ
  • Низкий уровень искажений: 0,015 %, 1 кГц, 20 Вт
  • Широкий диапазон мощности: 70 кГц
  • Защита от короткого замыкания на землю переменного и постоянного тока
  • Тепловая защита со схемой условно-досрочного освобождения
  • Сильный ток: 4 А
  • Широкий диапазон питания диапазон 16В-60В
  • Внутренние диоды защиты выхода
  • Подавление пульсаций 94 дБ
  • Пластиковый блок питания TO-220
Lm1875 Распиновка Даташит Lm1875T

О схеме усилителя:

Проект рассчитан на блок питания симметричного типа и может использоваться двойной трансформатор от 9 до 18 В переменного тока, конденсаторы фильтра (C5 и C6) могут быть от 2200 мкФ до 6800 мкФ. Мост выпрямителя может быть KBL406 или эквивалентным.

На аудиовходе C9 и R5 образуют RC-фильтр верхних частот, где R5 также определяет входное сопротивление, частота среза составит 3,2 Гц. Резистор R7 и конденсатор C11 образуют фильтр нижних частот, чтобы избежать радиочастотных сигналов в усилителе, а частота среза находится на частоте 482,5 кГц, чуть ниже диапазона AM.

Схематическая схема усилителя Lm1875 Стерео 2X 30 Вт

Предлагаемая печатная плата печатной платы lm1875T Схема усилителя стерео 2x 30 Вт Схема усилителя Silk Lm1875 Stereo 2X 30W

BOM для сборки усилителя мощности с LM1875 IC.

Последнее обновление: 14.09.2021 12:55

.
Part Valor Description Quantity
Capacitors
C1, C2, C3, C4 100nF Ceramic Capacitor 4
C5, C6 4700 мкф/35 В Электролитический конденсатор 2
C9, C10 2,2 мкф .0033 330pF Ceramic Capacitor 2
C13, C14 47µF/35V Electrolytic capacitor 2
C15, C16 220nF Polyester capacitor 2
Semiconductors
B1 KBL406 или эквивалент Мостовой выпрямитель 1
IC1, IC2 LM1875 или LM1875T LM1875 OR LM1875T LM1875 OR LM1875T 2
LED1, LED2 Red Led 5 mm LED 5 mm 4
Resistors 1/4W
R1, R2 10k Brown, Black, Orange, Gold 2
R3, R4 1M Brown, Black, Green, Gold 2
R5, R6, R11, R12 22k Red, Red, Orange, Gold 4
R7, R8, R9, R10 1K Brown, Black, Red, Gold 4
R13, R14 1 Ohm / 2W Brown, Black, Gold, Gold 2
Miscellaneous
CN1 AC Terminal block 2 pin 5.08 mm 1
CN2 IN1 2.54 mm 2-way JST Male Connector 2.54 mm 1
CN3 IN2 2. 54 mm 2-way JST Male Connector 2.54 mm 1
CN4, CN5 OUT-L Terminal block 2 pin 5.08 mm 2
Solder, Wires, Box, Припой, Радиатор для микросхемы, печатной платы и т.д. LM1875 ИС

Загрузить техническое описание выпрямительного моста KBL406 в формате PDF

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средний рейтинг / 5. Количество голосов:

Голосов пока нет! Будьте первым, кто оценит этот пост.

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

JLCPCB — Прототип 10 печатных плат за 2 доллара США (для любого цвета)
Крупнейшее в Китае предприятие по производству прототипов печатных плат, более 600 000 клиентов и более 10 000 онлайн-заказов ежедневно
Узнайте, почему JLCPCB так популярен: https://jlcpcb. com

Теги Усилитель, Аудио, lm1875 12v, lm1875 btl, lm1875 datasheet, lm1875 двойной источник питания, lm1875 gc, lm1875 ic, lm1875 vs lm3886, lm1875t, lm1875t datasheet, lm1875t gc, усилитель мощности, схема усилителя мощности, блок питания, стерео

Пульт дистанционного управления телевизором Цепь Jammer 555 Блок ИК-пульта

Схема FM-передатчика без платы в сборе

Далее

© Xtronic.org

LM1875 bridge config | Страница 2

Фаст Эдди D
Участник

# 21
