Как работает стабилизатор тока на микросхеме LM338. Каковы основные характеристики и параметры LM338. Какие существуют типовые схемы включения LM338 для стабилизации тока. Где применяется стабилизатор тока на LM338.
Принцип работы стабилизатора тока на LM338
Микросхема LM338 представляет собой регулируемый линейный стабилизатор напряжения, который можно настроить для работы в режиме стабилизатора тока. Основные особенности работы LM338 в качестве стабилизатора тока:
- Стабилизация выходного тока достигается за счет поддержания постоянного падения напряжения на токоизмерительном резисторе
- Выходной ток задается сопротивлением токоизмерительного резистора
- Микросхема автоматически регулирует выходное напряжение для поддержания заданного тока
- Имеется встроенная защита от перегрева и короткого замыкания
Таким образом, LM338 обеспечивает стабильный выходной ток в широком диапазоне изменения напряжения питания и сопротивления нагрузки.
Основные характеристики и параметры LM338
LM338 обладает следующими ключевыми характеристиками при использовании в качестве стабилизатора тока:
- Максимальный выходной ток: 5 А
- Диапазон входных напряжений: 4.2-40 В
- Минимальное падение напряжения: 2.5 В
- Точность стабилизации тока: ±0.5%
- Температурный коэффициент: 0.01%/°C
- Защита от перегрева при 125°C
- Защита от короткого замыкания
Как можно видеть, LM338 обеспечивает высокую точность стабилизации тока и имеет встроенные защитные функции, что делает ее надежным решением для построения стабилизаторов тока.
Типовые схемы включения LM338 для стабилизации тока
Рассмотрим несколько вариантов схем включения LM338 в режиме стабилизатора тока:
Базовая схема стабилизатора тока
Простейшая схема стабилизатора тока на LM338 выглядит следующим образом:
«` «`В этой схеме выходной ток определяется сопротивлением резистора R и опорным напряжением 1.25 В между выводами OUT и ADJ микросхемы LM338. Ток можно рассчитать по формуле:
I = 1.25 В / R
Например, для получения тока 1 А необходимо использовать резистор сопротивлением 1.25 Ом.
Схема с регулировкой тока
Для возможности регулировки выходного тока можно модифицировать базовую схему, добавив переменный резистор:
«` «`В этой схеме выходной ток можно регулировать, изменяя сопротивление переменного резистора. Диапазон регулировки тока зависит от выбранного номинала переменного резистора.
Применение стабилизатора тока на LM338
Стабилизатор тока на основе LM338 находит широкое применение в различных областях электроники и электротехники:
- Питание мощных светодиодов и светодиодных лент
- Зарядные устройства для аккумуляторов
- Лабораторные источники тока
- Системы электрохимической обработки металлов
- Управление электродвигателями постоянного тока
- Источники тока для электромагнитов и соленоидов
Благодаря высокой точности стабилизации и встроенным защитным функциям, LM338 позволяет создавать надежные и эффективные источники стабильного тока для различных приложений.
Особенности использования LM338 в качестве стабилизатора тока
При разработке стабилизатора тока на LM338 следует учитывать некоторые важные моменты:
- Необходимо обеспечить эффективный теплоотвод, особенно при работе с большими токами
- Входное напряжение должно быть как минимум на 2.5 В выше максимального напряжения на нагрузке
- Для повышения стабильности рекомендуется использовать конденсаторы на входе и выходе микросхемы
- При работе с индуктивными нагрузками необходимо использовать защитные диоды
Соблюдение этих рекомендаций позволит создать надежный и эффективный стабилизатор тока на основе LM338.
Альтернативы LM338 для стабилизации тока
Хотя LM338 является популярным выбором для создания стабилизаторов тока, существуют и другие микросхемы, которые могут быть использованы для этой цели:
- LM317 — для меньших токов до 1.5 А
- LM350 — промежуточный вариант с максимальным током 3 А
- LT3080 — современная альтернатива с улучшенными характеристиками
- XL4016 — импульсный стабилизатор для высокоэффективных решений
Выбор конкретной микросхемы зависит от требований к току, напряжению, эффективности и стоимости разрабатываемого устройства.
Расчет параметров стабилизатора тока на LM338
При проектировании стабилизатора тока на LM338 необходимо выполнить следующие расчеты:
- Определить требуемый выходной ток
- Рассчитать сопротивление токоизмерительного резистора: R = 1.25 В / I
- Выбрать входное напряжение с учетом падения на LM338 и максимального напряжения на нагрузке
- Рассчитать мощность рассеивания на LM338: P = (Vin — Vout) * I
- Подобрать радиатор с учетом рассеиваемой мощности
Правильный расчет этих параметров обеспечит надежную и эффективную работу стабилизатора тока.
Lm338 схема включения на 10а
Рассмотрим самый простой вариант изготовления светодиодного драйвера своими руками с минимальными затратами времени. Для расчёта стабилизатора тока на LM для светодиодов используем калькулятор, которому необходимо указать требуемую силу тока для LED диодов. Заранее поищите систему охлаждения для всей конструкции. Для изготовления стабилизатора тока на LM с возможностью регулирования, вместо постоянного резистора поставить мощное переменное сопротивление. Номинал переменного сопротивления можно вычислить, указав калькулятору границы регулирования. Правильно реализовать будет сложно и лишком большой будет нагрев.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Блок питания на LM338K, 5А/1.2-25В
- 300 схем источников питания
Стабилизатор тока на LM317 для светодиодов - Простой стабилизатор тока на LM317
- Простой блок питания 1.5 — 30В, 5А
- Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)
- СТАБИЛИЗАТОР НА LM338
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Бесконечно мощный регулируемый стабилизатор напряжения постоянного напряжения
Блок питания на LM338K, 5А/1.
2-25В Минимальное сопротивление резистора между управляющим электродом и выходным соответствует значению в 1 Ом, а максимальное значение равно Ом.
Сопротивление резистора можно подобрать опытным путем, или рассчитать по формуле. Мощности резистора при рассеивании выделенного тепла, должно хватать, не только на рассеивание, а также учитывать возможность его перегрева, поэтому используется значение мощности с хорошим запасом. Чтобы её вычислить, необходимо использовать следующую формулу:. Как видно из формулы, мощность равна, квадрату силы тока умноженному на сопротивление резистора.
Для выпрямления, наиболее эффективным решением будет применение стандартного диодного моста. В связи с этим возможен их сильный нагрев, вследствие их низкого коэффициента полезного действия. Поэтому система охлаждения должна быть продуманной и эффективной, то есть иметь радиатор, который сможет хорошо охлаждать электронные компоненты.
Мы не советуем заменять постоянный резистор на переменный, так как рассеиваемая мощность переменного резистора мала и он выйдет из строя. Такое распределение электронных компонентов используется радиолюбителями, у которых нет в наличии LM или LM Схема при силе тока в 3A собирается на основе транзистора КТ Нагрузочные амперы в любой из схем, рассчитываются тождественно. Если у радиолюбителя появилось огромное желание, сделать драйвер, но в наличии нет нужного блока питания, то можно воспользоваться альтернативными возможностями.
Подобрать резистор с таким значением Вы не сможете, потому что их не производят, поэтому необходимо взять первый ближний, с чуть большим сопротивлением. Предложить знакомому радиолюбителю поменять подходящий по параметрам блок питания, на нужную ему радиодеталь или электронную схему.
На питание собранной схемы подключить батарейку Крону или аналогичную по параметрам на 9V. Если Кроны нет, последовательно соединить 6 батарей любого размера по 1,5 V и подключить их к схеме.
Настоятельно советуем Вам, не использовать LM на пределе допустимых норм. Производимые в Китае электронные элементы, имеют малый запас прочности. Безусловно, тут имеется защита от короткого замыкания или от перегрева, но вот успешно она срабатывает, не во всех критических режимах и ситуациях. При подобных ситуациях, могут сгореть кроме LM, другие электронные компоненты, а это вовсе не желательно.
Ваш e-mail не будет опубликован. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Схема и принцип работы стабилизатора до 1. Читайте также:. Стабилизатор напряжения на транзисторах. Импульсный стабилизатор с регулировкой по напряжению. Автомобильный блок питания для ноутбука.
Бестрансформаторые стабилизаторы. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.
300 схем источников питания
Одноканальный усилитель на LA 25 Вт. Новая технология, использующая энергию радиоволн, позволит электронным устройствам обходиться без батарей и аккумуляторов.
Для начинающего радиолюбителя всегда возникает потребность в простом, регулируемом источнике питания. Схем блоков питания в радиотехнической литературе или на просторах интернета довольно много.
Скачать книгу — » схем источников питания», Г. Шрайбер — ДМК Пресс — г. . Параллельное включение двух микросхем LM (стр. 40) Параллельное включение двух стабилизаторов на 10 А (стр. 51).
Стабилизатор тока на LM317 для светодиодов
В данной статье расскажем про универсальный блок стабилизированного питания, про их основные требования и сбор схемы описанного блока питания. В различных источниках — интернете, книжных изданиях встречаются схемы стабилизированных источников питания. Как правило, чем совершеннее лучше схема, тем она сложнее. Источники питания стабилизированным напряжением имеющие широкие пределы регулирования выходного напряжения, высокую нагрузочную способность, защиту от превышения тока нагрузки и при этом — низкий коэффициент пульсаций классически состоят из следующих основных элементов:.
Мной были изучены различные варианты лабораторных блоков стабилизированного питания, схемы которых публикуют в различных изданиях. Пределы регулировки постоянного выходного напряжения — 0…25 вольт;. Порог срабатывания защиты по току — от 6 А и выше устанавливается по желанию. Эти требования довольно высоки и очень мало вариантов получения таких характеристик без значительного усложнения схем.
Простой стабилизатор тока на LM317
Микросхема LMT представляет собой регулируемый интегральный стабилизатор напряжения, способный работать с показателями от 3 до 40 В, при силе тока до 5 А. В зависимости от выбранных значений R1 и R2, а также входного напряжения, можно рассчитать выходное по следующей формуле. Схема включения стабилизатора с защитными диодами. Производитель National Semiconductor рекомендует следующий вариант включения стабилизатора в схему. Схема включения стабилизатора в регуляторе температуры.
Русский: English:.
Простой блок питания 1.5 — 30В, 5А
Интегральная микросхема LM выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO Расчет параметров стабилизатора LM идентичен расчету LM Онлайн калькулятор находится здесь.
Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт. Переменный резистор R1 используется для плавного регулирования выходного напряжения.
Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)
Микросхема LMT представляет собой регулируемый интегральный стабилизатор напряжения, способный работать с показателями от 3 до 40 В, при силе тока до 5 А. В зависимости от выбранных значений R1 и R2, а также входного напряжения, можно рассчитать выходное по следующей формуле. Производитель National Semiconductor рекомендует следующий вариант включения стабилизатора в схему. Но допускается кратковременный нагрев до градусов не дольше 10 секунд в корпусе TO-3 и до градусов не более 4 секунд в корпусе TO Поэтому рекомендуется установка на радиатор с пассивным или активным охлаждением.
Полным аналогом микросхемы можно назвать ECG В качестве принципиальной замены можно рассмотреть IP Скачать даташиты на микросхему от различных производителей можно здесь и здесь на английском языке.
и схема подключения стабилизатора LMK для сборки своими руками того, для их включения/отключения имеется специальный переключатель, А если на выход предохранители по 5А А поставить? +.
СТАБИЛИЗАТОР НА LM338
Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Интегральные стабилизаторы этой серии удобны в использовании во множестве иных применений.
Необходимо разработать стабилизатор тока с дискретными значениями токов, то есть 1А, 5А, 10А, 15А Есть десяток LM и десяток LM Управление будет с микроконтроллера путем выставления 5в на определенном пине. Потом посчитайте мощность, выделяемую в регуляторе. Потом поищите радиатор под эту мощность и зная тепловое сопротивление и температуру окружающей среды Вы сможете сказать о применении вентиляторов или водяного охлаждения.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Приведена принципиальная схема простого в изготовлении стабилизированного и мощного блока питания с регулируемым выходным напряжением от 5В до 35В и током нагрузки 5А, 10А, 20А, 30А, 40А и более в зависимости от количества микросхем. Источник питания может обеспечить токи до 5А одна микросхема , 10А две микросхемы , 20А 4шт , 30А 6шт , 40А 8шт и т. Напряжение можно регулировать, например можно выставить часто используемые напряжения 5В, 12В, 24В, 28В, 30В и другие. В основе блока питания лежат мощные интегральные стабилизаторы LM, каждый из которых может обеспечить выходной ток до 5А при напряжении от 1,2 до 35В данные из даташита. Вторичная обмотка силового трансформатора должна выдавать переменное напряжение со значением не менее В. Мощность трансформатора желательно выбрать с запасом, в зависимости от требуемого напряжения и тока на выходе будущего блока питания.
Одноканальный усилитель на LA 25 Вт. Новая технология, использующая энергию радиоволн, позволит электронным устройствам обходиться без батарей и аккумуляторов. Для начинающего радиолюбителя всегда возникает потребность в простом, регулируемом источнике питания.
| Лабораторный БП с защитой http://kazus.ru/shemes/showpage/0/42/1.html Под таким заголовком в «Радио», № 11 за 1980 г был описан регулируемый двуполярный источник питания с ограничением тока нагрузки, обладающий, на мой взгляд, хорошими параметрами. Потребность в таком приборе в радиолюбительской практике очевидна. После повторения этого устройства мною выявлен один существенный недостаток при его работе под нагрузкой нагреваются теплоотводы регулирующих транзисторов (в исходном устройстве П217А) и невозможно установить нулевое (или близкое к нему) напряжение на выходе верхнего (по схеме рис 1 статьи) плеча блока. Кроме того, добавлены резисторы R21 и R31 в узел защиты для ограничения тока нагрузки на уровне 1,3 А Прибор PV1 (вольтметр) подключен только для измерения выходного напряжения. Вместо указанных на схеме в источнике питания применимы ОУ DA1 DA2 — К140УД9 транзисторы VT1 — КТ808А, VT2 — КТ814В, VT3, VT5 — КТ815В, VT4 — КТ814В, КТ814Г, VT6 — П210Б, диоды VD1-VD4 — Д243А, VD5 VD8 — КД226В-КД226Д. Ог редакции. Диоды VD5 и VD8 устанавливать не обязательно Сопротивление резисторов R1 и R5 можно увеличить в три раза. Транзистор VT6 лучше установить кремниевый, например, КТ818В или КТ818Г. Между выводами 7, 1 микросхем DA1 и DA2 и общим проводом желательно установить керамические конденсаторы емкостью 0,1 мкф. Источник: «Радио» №4 2000г. СДВОЕННЫЙ ДВУПОЛЯРНЫЙ БЛОК ПИТАНИЯ http://www.irls.narod.ru/bp/bp36.htm Ю. Тимлия Применение операционных усилителей в стабилизаторах напряжения позволяет значительно уменьшить их выходное сопротивление и увеличить коэффициент стабилизации. В журнале “Радио”, в выпусках “В помощь радиолюбителю” неоднократно описывались подобные источники. Но они чаще всего позволяют получать стабилизированное напряжение, регулируемое лишь в небольших пределах. В радиолюбительской практике нередко возникает необходимость иметь один или два универсальных источника питания с широким диапазоном регулировки выходного напряжения. Стабилизатор, упрощенная схема которого приведена на рис. 1, а, свободен от этого недостатка. В нем выходное напряжение поддерживается таким, чтобы напряжение, которое снимается с делителя R1R2 и подается на неинвертирующий вход операционного усилителя (ОУ) МС1, было равно напряжению на его инвертирующем входе, т. е. равно нулю. При этом напряжение, снимаемое с выхода ОУ, будет достаточно для поддержания режима работы транзисторов Т1 и Т2, которые обеспечивают необходимое выходное напряжение. Увеличение (уменьшение) выходного напряжения вызывает увеличение (уменьшение) напряжения на неинвертирующем входе ОУ, что приводит к увеличению (уменьшению) тока базы транзистора Т2 и, в свою очередь, вызывает уменьшение (увеличение) выходного напряжения до тех пор, пока на неинвертирующем входе ОУ оно не будет равно нулю. Приравняв напряжение на неинвертирующем входе к нулю, получим следующее выражение для напряжения на выходе стабилизатора: где Uоп — опорное напряжение. Можно использовать включение регулирующего транзистора T1 по схеме, показанной на рис. 1, б. Здесь нагрузка Rн включена в коллекторную цепь регулирующего транзистора T1. Напряжение с делителя R1R2 необходимо подавать на инвертирующий вход микросхемы. Уменьшение сопротивления нагрузки, подключенной к выходным зажимам стабилизатора, вызывает уменьшение выходного напряжения, а значит и напряжения, подаваемого на вход операционного усилителя. Это изменение напряжения, усиленное в несколько тысяч раз, воздействует на транзистор Т2, заставляя его открываться. При этом увеличивается и ток базы, и коллектора транзистора T1, что приводит к увеличению напряжения на нагрузке. Условия для статического состояния напряжения на выходе аналогичны стабилизатору по предыдущей схеме. Сравнивая стабилизаторы, выполненные по схемам рис. 1, а и б, можно сделать вывод, что мощность, рассеиваемая на транзисторах T1, у них одинаковая. О транзисторах Т2 этого сказать нельзя. В первом случае мощность, выделяемая на транзисторе Т2, определяется напряжением на коллекторе этого транзистора, равным выходному напряжению стабилизатора, и током коллектора, который в основном проходит через резистор R3. В стабилизаторе, изображенном на рис. 1, а, желательно, чтобы для управления током базы транзистора T1 использовался весь ток транзистора Т2, поэтому сопротивление резистора R3 должно быть больше, чем входное сопротивление транзистора T1. В этом случае при небольшом токе нагрузки транзистор T1 работает в режиме, близком к режиму с “отключенной базой”, и через него постоянно протекает ток, который равен (h31э—1) Iкбо. При этом регулирующий транзистор должен быть кремниевый, так как германиевый из-за значительного обратного тока коллектора Iкбо не позволит получать малые выходные напряжения, особенно при небольшой силе тока нагрузки. Как уже говорилось, напряжение на выходе стабилизатора определяется сопротивлением резисторов R1 и R2 и опорным напряжением Uоп. Если коэффициент стабилизации источника питания лежит в пределах от 10 до 100, то в источнике опорного напряжения достаточно одного стабилитрона. Для более высокой стабильности можно применить двухступенчатый параметрический стабилизатор напряжения (рис. 2, а). Первая его ступень выполнена на стабилитронах Д1 и Д2, вторая на стабилитроне ДЗ. Этот же источник можно использовать и для питания микросхем, если его опорное напряжение будет соответствовать питающему напряжению этих микросхем. Защиту стабилизированного источника питания от перегрузок и ограничение его выходного тока можно сделать по схеме, приведенной на рис. 2, б. С увеличением силы тока, потребляемого нагрузкой, увеличивается падение напряжения на резисторе R4. Предлагаемый сдвоенный двуполярный блок питания, в котором используются операционные усилители, представляет собой два независимых источника питания. Каждый из них позволяет получить стабилизированное напряжение, регулируемое от 0 до 35 В, а при последовательном соединении — от 0 до 70 В. Ограничитель выходного тока — пятипредельный: 10, 50, 100 мА, 0,5 и 1 А. При токе нагрузки 0,5 А коэффициент стабилизации устройства равен 10000. Температурный дрейф выходного напряжения не превышает 0,1% в диапазоне температур от —10 до +30° С. Пульсации выходного напряжения при_токе нагрузки 0,5 А не более 1 мВ. Выходное сопротивление не более 0,02 Ом. Структурная схема сдвоенного двуполярного источника питания приведена на рис. 3. Он состоит из общего выпрямителя 1, источника опорного напряжения 2, двух стабилизаторов напряжения 3 и 4 с ограничителями выходного тока и вольтметра 5, позволяющего измерять выходное напряжение как в каждом канале, так и суммарное напряжение двух каналов. Принципиальная схема блока питания показана на рис. 4. О принципе работы его отдельных узлов рассказано выше. Резисторы R8, R24 необходимы Для предохранения входных каскадов микросхем МС1 и МС2 от пробоя высоким напряжением в аварийных ситуациях. Резистор R9 подгружает стабилизатор в режиме холостого хода при малых нагрузках, чем и гарантирует устойчивость работы стабилизатора. Роль вольтметра ИП1 выполняет миллиамперметр на ток 1 мА с добавочными резисторами R35 и R36. Переключатель В5 позволяет измерить напряжение либо обоих каналов сразу (при этом вся шкала соответствует напряжению 80 В), либо каждого канала отдельно (шкала прибора соответствует 40 В). Во втором случае выбор измеряемого канала осуществляется переключателем ВЗ. Переключателем В4 изменяют чувствительность прибора в 4 раза. Конструкция и детали двуполярного блока питания показаны на рис. 5—7. Роль задней стенки выполняет радиатор 6 с площадью поверхности около 1500 см2, на котором через тонкие слюдяные прокладки укреплены транзисторы Т1 и Т5. а R11 — R14 и R8 — R32 — на переключателе В2. К верхним стяжкам зажимами 3 прижата плата 2 размерами 90 X 55 мм с деталями источника опорного напряжения (показано на рис. 6) и плата 4 размером 90 X 30 мм, на которой расположены: транзисторы Т2, Т6, резисторы R16, R26 и закреплены проводники выводов транзисторов Т1 и Т5. На уголковой стойке 9, прикрепленной к задней стенке и нижней стяжке 5, расположены плата 10 (рис. 7) размерами 90 X 55 мм, на которой смонтированы операционные усилители и ограничители тока, а также плата 8 с конденсаторами С1, С6 и диодами Д1 — Д4 выпрямителя. Резисторы R11 — R14 и R29 — R32 БЛП-0,1 (или самодельные проволочные), остальные — МЛТ. При безошибочной сборке и исправности деталей источник питания не требует настройки. Если, однако, появится паразитная высокочастотная генерация, устранить ее можно включением между пятым и девятым выводами (между выходом и инвертирующим входом) операционных усилителей конденсаторов емкостью 3000—10 000 пФ. ВРЛ 71 ВСТРАИВАЕМЫЙ ЦИФРОВОЙ АМПЕРВОЛЬТМЕТР С ЖК-ИНДИКАТОРОМ ОТ DT890B http://dkarelov.pp.ua/lcdavmtr.html Материалы этой статьи были изданы в журнале Радиоаматор — 2012, № 3 В статье описана конструкция амперметра-вольтметра постоянного тока с пределами измерения 10А/200В, изготовленного с использованием ЖК-индикатора и деталей цифрового мультиметра типа DT890B с вышедшей из строя микросхемой АЦП Все радиолюбители хорошо знают как легко «сжечь» китайский цифровой мультиметр. Однажды у меня вышел из строя мультиметр типа DT890B. Приобретя на рынке микросхему АЦП типа ICL7106 (она же КР572ПВ5) за 2 доллара, был сконструирован рассмотренный в этой статье цифровой ампервольтметр для будущего лабораторного источника питания. Для простоты использования в ампервольтметре использовано два диапазона измерения: по току = 10А и по напряжению = 200В. Этих диапазонов вполне достаточно для контроля напряжения и тока любительского лабораторного ИП. Принципиальная электрическая схема ампервольтметра представлена на рисунке. Это типовая схема включения АЦП, которая была скопирована со схемы мультиметра DT890, приведенной в [1]. Для получения необходимых диапазонов измерения с помощью переключателя SA1 «V/A» ко входу АЦП (выводы 30, 31) подключается либо цепь измерения напряжения через делитель, образованный резисторами R3, R4, R6, либо цепь шунта Rш. При этом шунт включен в цепь протекания тока постоянно. Второй тройник переключателя диапазонов измерения SA1 используется для переключения запятой на индикаторе. При измерении тока предел измерения прибора составляет 9.99, а при измерении напряжения – 199.9. Таким образом одного взгляда на индикатор достаточно, чтобы определить что он должен отображать – напряжение или ток. Конструкция и детали Все детали конструкции собраны на двусторонне-фольгированном стеклотекстолите размером 72х67 мм. Чертеж печатной платы вместе со схемой расположения элементов показан на рисунке: Плата показана со стороны печатных проводников. Схема ампервольтметра .Для комплектации конструкции вместе с ЖК-индикатором из разбираемого мультиметра выпаивают также и остальные элементы схемы. Исключение составляют резисторы R3 и R4. Для обеспечения хорошей точности настройки в качестве резистора R3 использован многооборотный подстроечный резистор типа СП5-2. Резистор R4 – любого типа мощностью 0,25 Вт. Шунт Rш также выпаивают из мультиметра и сгибают его дугой таким образом, чтобы он встал в установочные отверстия и не мешал другим элементам схемы. Контактные площадки для ЖК-индикатора следует аккуратно залудить и слегка отшлифовать мелкой наждачной бумагой. ЖК-индикатор крепится к плате четырьмя штатными шурупами через отверстия, отмеченные точками на чертеже. Переключатель SA1 удобно расположить под индикатором на скобе из листового металла. Для крепления скобы к плате используют не занятое деталями пространство печатной платы под индикатором. Сборка и наладка При сборке схемы ампервольтметра из исправных деталей он начинает работать сразу. После сборки следует произвести его настройку и калибровку. Сначала, вращая движок подстроечного резистора R8, следует выставить образцовое напряжение 100 мВ на выводах 35, 36 DA1. Затем, переключив ампервольтметр в режим измерения напряжения, на его вход подают известное напряжение постоянного тока и, вращая движок резистора R3, добиваются получения правильных показаний значения поданного напряжения. Более сложным процессом является калибровка амперметра. Для этого ампервольтметр переключают в режим измерения тока и через клеммы «- вход», «- выход» включают в цепь нагрузки с известным током. Изменяя сопротивление шунта Rш добиваются получения правильных показаний значения протекающего через шунт тока. Для уменьшения сопротивления шунта производят более глубокую его посадку на плату, а для увеличения – наоборот – более высокую посадку, а также надкусывание, спиливание и тому подобные процедуры, уменьшающие площадь его сечения либо длину. В процессе разработки были использованы следующие материалы: Садченков Д. А. Современные цифровые мультиметры, – Москва, СОЛОН-Пресс, 2002. Бирюков С. Цифровой мультиметр, – Радио № 9, 1990, стр. 55. Приложение Архив со схемой и чертежом печатной платы. Описанный ампервольтметр был использован при создании блока питания, конструкция которого описана в статье «Двухполярный источник питания – зарядное устройство из компьютерного БП» © 2015 Дмитрий Карелов |
Это заставило меня доработать устройство (см схему).
Современной заменой транзисторов МП114 и П309 в данном устройстве могут служить КГ502В, КТ502Г и КГ503В, КТ503Г соответственно. Для уменьшения мультипликативных помех каждую половину вторичной обмотки трансформатора Т1 полезно зашунтировать конденсатором емкостью 0,47 мкф.
К сожалению, описываемые в печати источники питания обычно не позволяют получать выходное напряжение ниже напряжения стабилизации опорного стабилитрона.
Эта мощность рассеивается постоянно и не зависит от тока нагрузки. Во втором стабилизаторе мощность, выделяемая на транзисторе 72, определяется питающим напряжением Uвх и током базы транзистора T1, сила которого пропорциональна силе тока нагрузки.
Стабильность устройства в целом также будет определяться стабильностью источника опорного напряжения. Но так как этот источник нагружен на резисторы R1 и R2, сопротивления которых могут быть довольно большими, то требования к нагрузочной способности весьма низкие (например, параметрический стабилизатор).
Когда это напряжение превысит некоторый порог, транзистор Т1 откроется и будет шунтировать резистор R1, что приведет к уменьшению выходного напряжения. При уменьшении тока нагрузки транзистор Т1 закроется.
На внутренней стороне радиатора находится трансформатор питания Tp1, помещенный в металлический экран 7. При помощи четырех стяжек 5 радиатор связан с лицевой панелью 1, на которой расположены все переключатели, измерительный прибор, индикаторная лампочка Л1, выходные гнезда-зажимы и переменные резисторы R17, R34. Резисторы R18, R19, R35 смонтированы на переключателях ВЗ, В4 и В5,
Электролитические конденсаторы К50-6, остальные—КМ5 или КМ6. Измерительный прибор ИП1 на ток полного отклонения стрелки 1 мА. При использовании другого прибора необходимо подобрать резисторы R18, R19, R35 и R36. Трансформатор питания типа ТА 125-127/220-50. Его можно заменить самодельным с такими данными: площадь поперечного сечения магнитопровода не менее 6 см2; обмотка I—1200 витков провода ПЭВ-1 0,27, обмотка II — две секции по 170 витков провода ПЭВ-1 0,8, обмотка III — 37 витков провода ПЭВ-1 0,1.
Причем чаще всего сгорает сердце прибора — микросхема АЦП. И если в старых конструкциях мультиметров использовалась микросхема АЦП в DIP корпусе и ее можно было заменить, восстановив таким образом работоспособность прибора, то в последнее время производители «приклеивают» микросхему АЦП прямо на плату и заменить ее уже не представляется возможным. Конечно, при стоимости мультиметра порядка трех долларов расставаться с ним не очень жалко, но если выходит из строя мультиметр подороже, с крупным дисплеем, то возникает желание хоть как-то его использовать.
На схеме видно, что выводы 2…20 микросхемы DA1 припаиваются на дорожки печатной платы поверхностным монтажом со стороны установки компонентов. Микросхема DA1 использована в корпусе DIP-40. Для обеспечения хорошей ремонтопригодности ампервольтметра для установки микросхемы DA1 рекомендуется использовать соответствующую панельку. Выводы 2…20 панельки отгибают и припаивают сверху. Остальные выводы паяются как обычно через отверстия с обратной стороны монтажа. Установка остальных элементов схемы особенностей не имеет
Номиналы всех элементов указаны на принципиальной электрической схеме.
ruСхема регулируемого регулятора напряжения с использованием LM338
Фарва Навази 1687 просмотров
Введение
Во многих электрических цепях регуляторы напряжения отсутствуют, следовательно, если есть какое-либо изменение входного напряжения, оно обязательно будет выражено или появится на выходе. Эти типы цепей в основном используются для светодиодных ламп, двигателей постоянного тока и т. д. Таким образом, мы можем сказать, что нерегулируемое напряжение допускает изменение на выходе. Но для любых электронных устройств, таких как ноутбуки, телевизоры и т. д., эти изменения могут быть вредными, поскольку они могут вызывать колебания температуры, плохое регулирование и т. д.
Таким образом, чтобы преодолеть это, используются схемы, называемые регуляторами напряжения.
Это уменьшает пульсации и колебания напряжения. Следовательно, чтобы понять все это, в этом руководстве мы решили создать «Схему регулируемого регулятора напряжения с использованием LM338».
| Серийный номер | Компоненты | Значение | Qty |
|---|---|---|---|
| 1 | IC | LM338 | 1 |
| 2 | 2-Pin Connector | 1 | |
| 3 | Diode | 1N5821 | 1 |
| 4 | Inductor | 7LTX17.5µH | 1 |
| 5 | Electrolysis Capacitor | 10µF/25V, 4. 7µF/25V | 1,1 |
| 6 | Resistor | 120Ω | 1 |
| 7 | Variable Resistor | 1K | 1 |
| 8 | Diode | 1N4007 | 2 |
LM338 Pinout
For подробное описание цоколевки, размерных характеристик и технических характеристик загрузить техническое описание LM338

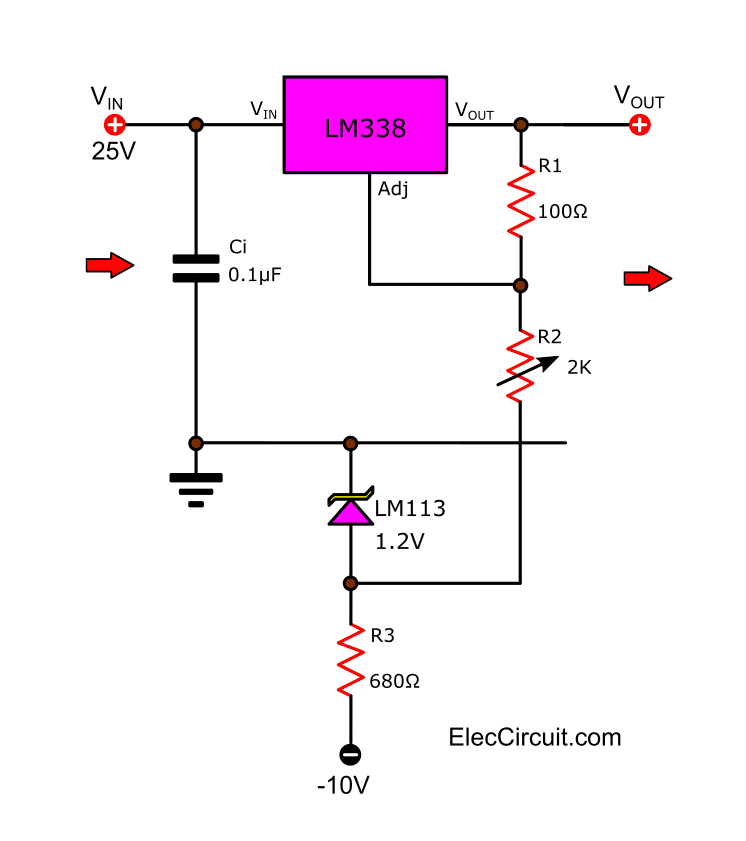

Схема регулируемого регулятора напряжения
Пояснение к работе
Для создания этой схемы регулируемого регулятора напряжения мы использовали микросхему LM338, имеющую три клеммы. Нерегулируемое питание подается на контакт 3 микросхемы. Потенциометр подключен к контакту 1.
Этот потенциометр вместе с резистором R1 определяет выходное напряжение. Изменение потенциометра изменяет регулируемое напряжение на выходе. Диоды d1 и D2 предназначены для поглощения пиков и защиты всей схемы. Другими словами, они используются как компоненты обратной защиты. C1 — шунтирующий конденсатор. регулируемые напряжения можно наблюдать на выходном конденсаторе С2.
Применение и использование
- В цепях электропитания.
- Во многих электронных устройствах, таких как ноутбуки и т. д.
Похожие сообщения:
Как спроектировать регулируемый регулятор тока 5А с LM338?
\$\начало группы\$
Недавно я заинтересовался лазерными диодами и хотел бы управлять одним из них (NUBM08), не разрушая его. Просматривая Интернет, я узнал, что для этого можно создать множество устройств, одно из которых называется «линейный регулятор». В большинстве случаев регулятор тока, который люди используют для таких задач, основан на регуляторе напряжения LM317.
Однако в техническом описании NUBM08 указано, что его рабочий ток составляет около 3 А при рабочем напряжении от 3,6 до 4,8 В.
Теперь LM317 нельзя использовать с током более 1,5 А, поэтому я подумал, что могу просто заменить его на LM338 с более высоким номиналом, который поддерживает до 5 А.
Схема, которую я имел в виду, была вот такой, которую я нашел в Интернете:
С заменой LM317 на LM338. Однако я не уверен в нескольких вещах:
- Если я хочу, чтобы на диоде было 3 А, мой «резистор обратной связи» (обозначенный как R1) должен рассеивать мощность 1,25 В * 3 А = 3,75 Вт … я действительно нужен такой мощный номинальный резистор или моя логика неверна? Кроме того, резистор должен быть 1,25 В / 3 А ≈ 0,4 Ом … это имеет смысл? Могу ли я вместо этого использовать много резисторов последовательно, чтобы падение напряжения на каждом из них было меньше (и, следовательно, меньше рассеиваемая мощность)?
- Если бы я хотел постепенно отрегулировать ток до максимального значения 3 А, насколько я понимаю, я мог бы добавить потенциометр последовательно с R1, чтобы я мог вращать ручку и постепенно снижать сопротивление потенциометра до нуля, а затем я мог бы увеличьте ток до максимального значения, которое ограничивает R1 .
.. Но означает ли это, что мой потенциометр также должен быть рассчитан как минимум на 3,75 Вт? - Как убедиться, что рабочее напряжение диода остается в допустимых пределах? Я понимаю, что фиксирую ток постоянным на уровне 3А, но тогда я не понимаю, что будет с напряжением, как сделать так, чтобы оно не превышало 4,8 В? Я очень смущен этим пунктом…
.. Но означает ли это, что мой потенциометр также должен быть рассчитан как минимум на 3,75 Вт?Прошу прощения за огромный пост, но большое спасибо всем, кто мне поможет!
- токоограничивающие
- сильноточные
- лазер-диод
- лазер-драйвер
\$\конечная группа\$
1
\$\начало группы\$
Я не думаю, что вам следует выходить замуж за LM338. Из вашего первого пункта вы уже знаете, что эта топология гарантированно будет неэффективной. Читать, например. AN-2157 Понижающий преобразователь постоянного тока и постоянного напряжения С LM25085 для подсказок о том, как использовать понижающий преобразователь в режиме постоянного тока:
или проще, выберите любой сильноточный понижающий стабилизатор со встроенным ограничением тока.
Устройства этого класса имеют внутренний или внешний чувствительный резистор и схему управления формой понижающего сигнала для соответствующего ограничения тока. Например, см. AOZ2262NQI, который имеет внешний резистор настройки ограничения тока «ROCS»:
Для ограничения тока, регулируемого до 5 А, вам потребуется резистор с максимальным сопротивлением 4 кОм.
\$\конечная группа\$
2
\$\начало группы\$
LM338 потребляет много энергии. Если вам нужен эффективный драйвер постоянного тока, почему бы не использовать микросхему драйвера светодиодов?
Самый дешевый на дигикей. Напряжение на токоизмерительном резисторе составляет 0,1 В, поэтому с резистором 33 мОм вы получите 3 А. Резистор будет рассеивать 0,3 Вт, поэтому хорошим выбором будут три параллельных резистора 1206 0R1, что дешевле и более гибко, чем один резистор 0R033.
Вам потребуется катушка индуктивности около 3,3 мкГн или 4,7 мкГн с током насыщения более 4 А, диод Шоттки > 3 А для D1, несколько керамических конденсаторов SMD X7R емкостью 10 мкФ, включенных параллельно для C1, и полевой МОП-транзистор с логическим уровнем 5 В с скажем, RdsON <20 мОм, предпочтительно в SMD для меньшей индуктивности и, следовательно, более плавного переключения.
Источник питания должен быть 5В 3А, и вам нужно будет обратить внимание на компоновку.
РЕДАКТИРОВАТЬ
Модуль aliexpress должен работать, если он имеет потенциометр для регулировки выходного тока. Конденсаторы на этом, вероятно, будут мусором, поэтому, если они станут слишком горячими, вы можете просто припаять несколько конденсаторов с низким ESR на входе и выходе. Просто поцарапайте паяльную маску на обратной стороне Xacto и вставьте туда кучу керамики 10-22 мкФ 1206 X7R:
…или, если дополнительная толщина вас не смущает, вы можете использовать алюминиевые колпачки с низким ESR.
