Основные характеристики стабилизатора LM338T

LM338T представляет собой регулируемый интегральный стабилизатор напряжения с следующими ключевыми параметрами:

Выходное напряжение: от 1,2 В до 32 В
Максимальный выходной ток: 5 А
Входное напряжение: до 40 В
Падение напряжения: 2,5 В при токе 5 А
Точность стабилизации: 0,1%
Защита от короткого замыкания и перегрева
Корпус: TO-220 или TO-3

Благодаря этим характеристикам LM338T широко применяется для создания регулируемых источников питания, зарядных устройств и других схем, требующих стабильного напряжения при токах до 5 А.

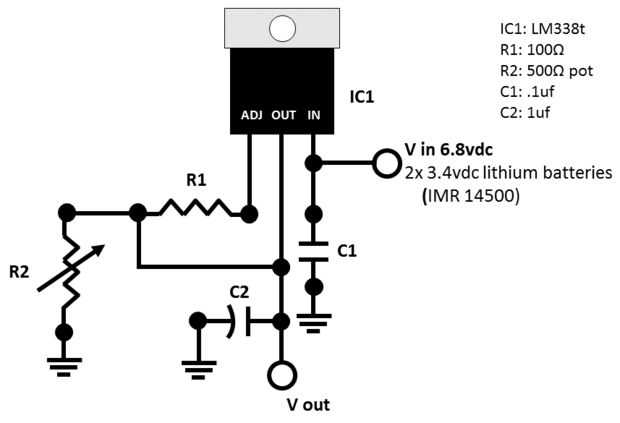

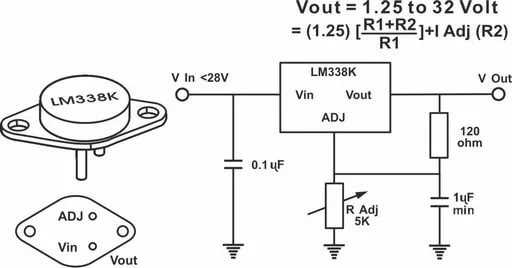

Базовая схема подключения LM338T

Простейшая схема включения LM338T выглядит следующим образом:

Вход микросхемы подключается к нестабилизированному источнику питания

Выход соединяется с нагрузкой
Между выводом регулировки и землей включается делитель напряжения из резисторов R1 и R2
Конденсаторы C1 и C2 служат для фильтрации

Выходное напряжение определяется соотношением резисторов R1 и R2 по формуле:

Vout = 1,25 * (1 + R2/R1)

Для плавной регулировки напряжения вместо R2 можно использовать переменный резистор.

Типовые схемы применения LM338T

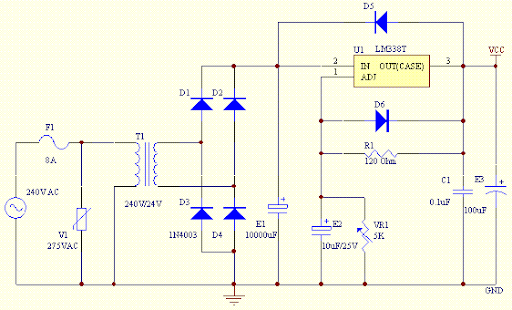

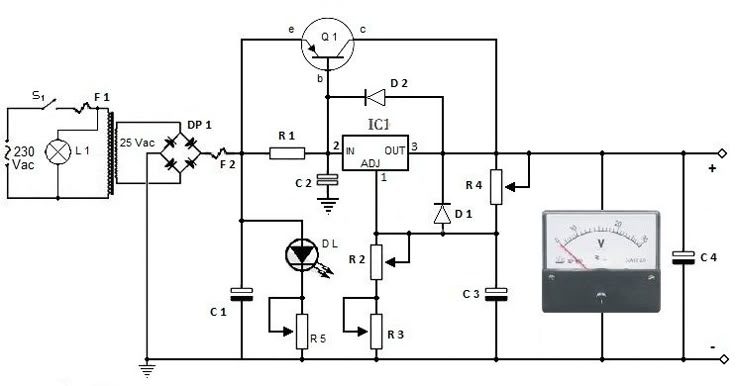

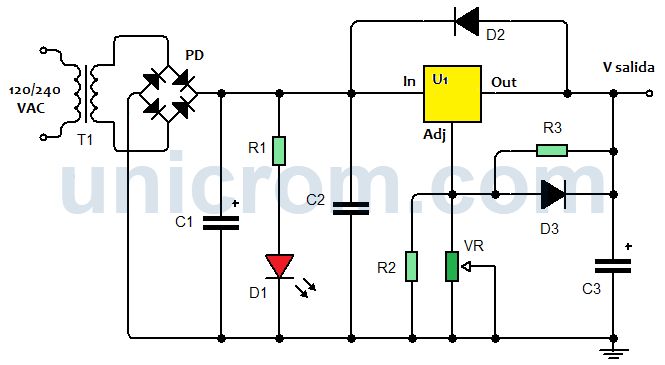

Регулируемый блок питания 1,2-30 В / 5 А

Классическая схема регулируемого источника питания на LM338T содержит:

Понижающий трансформатор
Выпрямительный мост
Фильтрующие конденсаторы
Собственно схему стабилизатора на LM338T
Потенциометр для регулировки напряжения
Вольтметр для контроля выходного напряжения

Такой блок питания позволяет плавно регулировать напряжение от 1,2 до 30 В при токе до 5 А.

Зарядное устройство для свинцовых аккумуляторов

На основе LM338T можно собрать простое зарядное устройство для 12 В свинцово-кислотных аккумуляторов. Схема содержит:

LM338T в базовом включении
Резисторы для установки напряжения 14,4 В
Шунт и операционный усилитель для ограничения тока заряда
Светодиодную индикацию режимов работы

Такое ЗУ обеспечивает правильный режим заряда свинцовых аккумуляторов постоянным током с переходом на постоянное напряжение.

Ключевые моменты при использовании LM338T

При проектировании устройств на LM338T следует учитывать следующие особенности:

Необходимость установки на радиатор при токах более 1-2 А
Минимальное падение напряжения для работы — 3 В
Защита от обратного напряжения на входе диодом
Защитные диоды на выходе при работе на емкостную нагрузку

Блокировочные конденсаторы на входе и выходе

При правильном применении LM338T обеспечивает стабильную и надежную работу в широком диапазоне нагрузок.

Сравнение LM338T с аналогами

LM338T имеет ряд преимуществ по сравнению с другими популярными стабилизаторами:

Больший выходной ток по сравнению с LM317 (5 А против 1,5 А)
Меньшее падение напряжения, чем у LM350 (2,5 В против 3 В)
Встроенная защита от перегрева и КЗ в отличие от транзисторных схем
Простота применения по сравнению с импульсными стабилизаторами

Однако у LM338T есть и недостатки:

Большое тепловыделение при высоких токах
Невысокий КПД по сравнению с импульсными схемами
Необходимость использования радиатора

Поэтому выбор LM338T оправдан для схем с током до 5 А, где важна простота и надежность.

Расчет параметров схемы на LM338T

При проектировании устройства на LM338T необходимо произвести следующие расчеты:

Определить требуемое выходное напряжение и ток нагрузки
Рассчитать входное напряжение с учетом минимального падения на стабилизаторе
Подобрать номиналы резисторов делителя для получения нужного Vout
Рассчитать мощность рассеивания на LM338T
Подобрать радиатор с необходимым тепловым сопротивлением
Выбрать фильтрующие конденсаторы достаточной емкости

Правильный расчет этих параметров обеспечит надежную работу устройства в заданном диапазоне нагрузок.

Lm338t характеристики схема подключения — Вместе мастерим

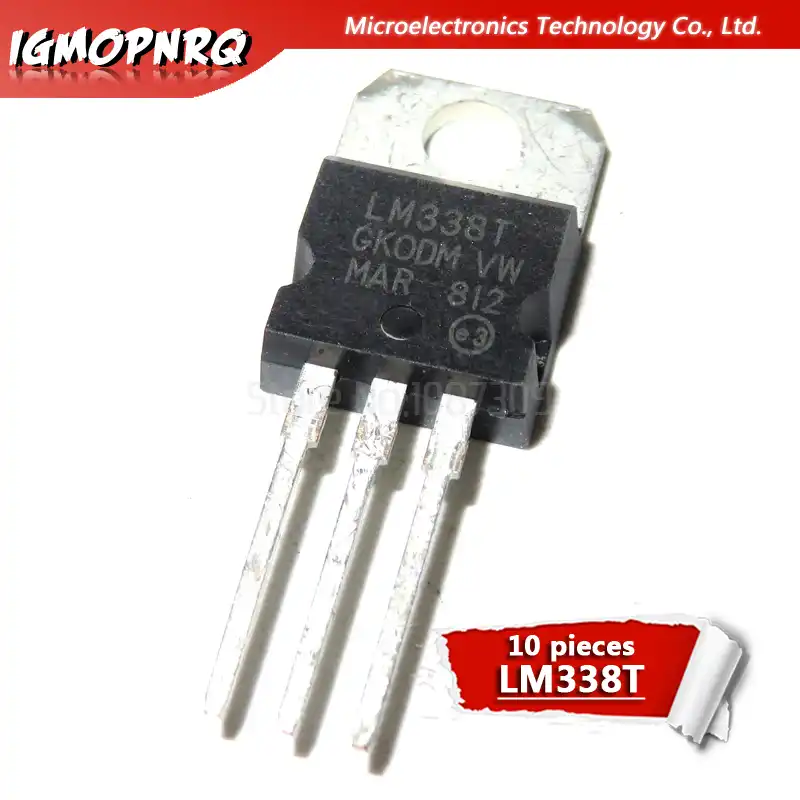

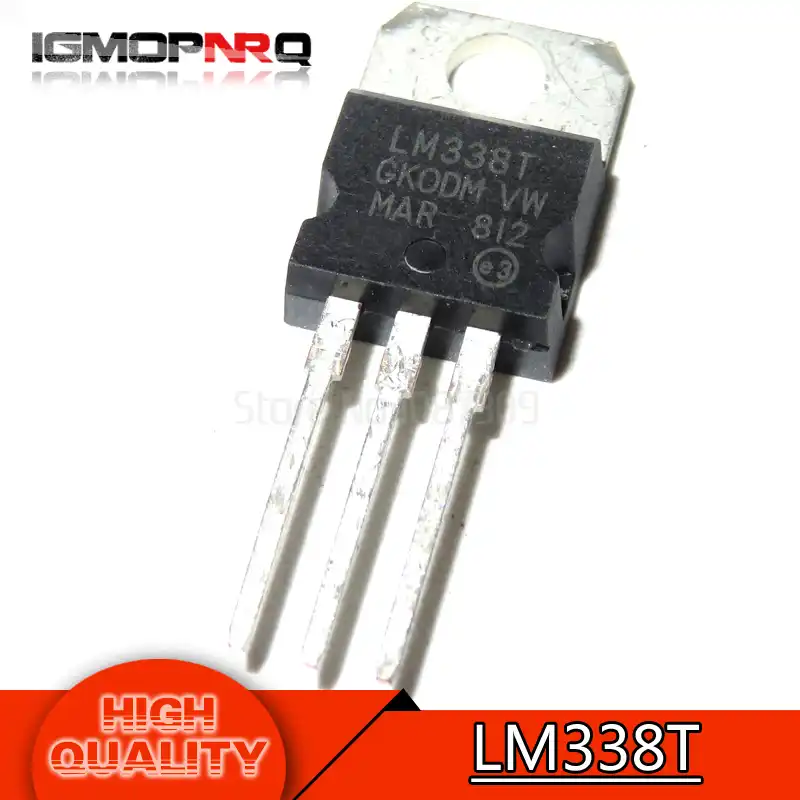

10 шт.Регулируемые стабилизаторы напряжения LM338T TO220 LM338 к-220. US $2.65

Стабилизатор напряжения LM338, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.

микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:

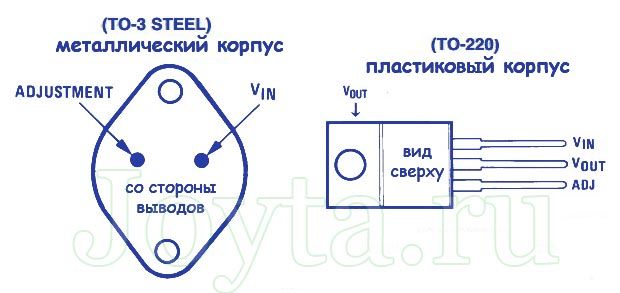

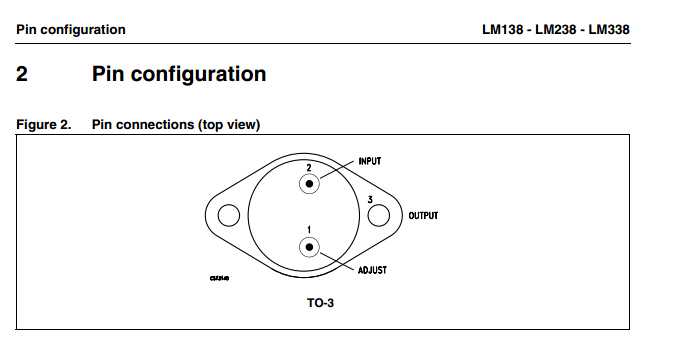

Распиновка выводов стабилизатора LM338

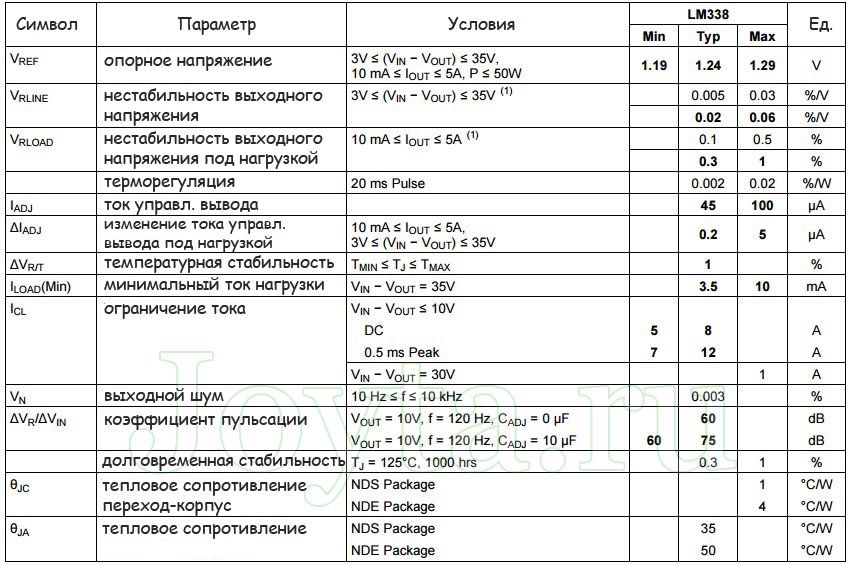

Основные технические характеристики LM338

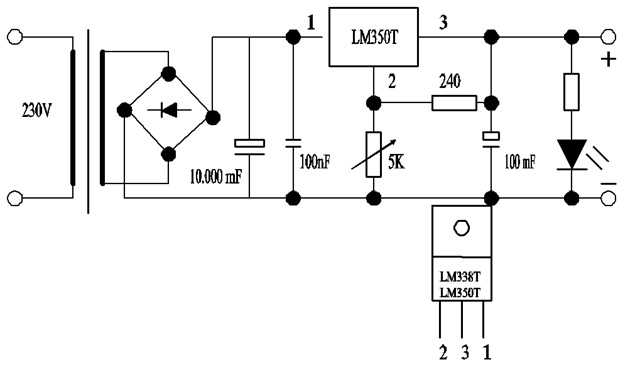

Простой регулируемый источник питания

Первая схема — типовое подключение обвязки LM338. Схема обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый источник питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

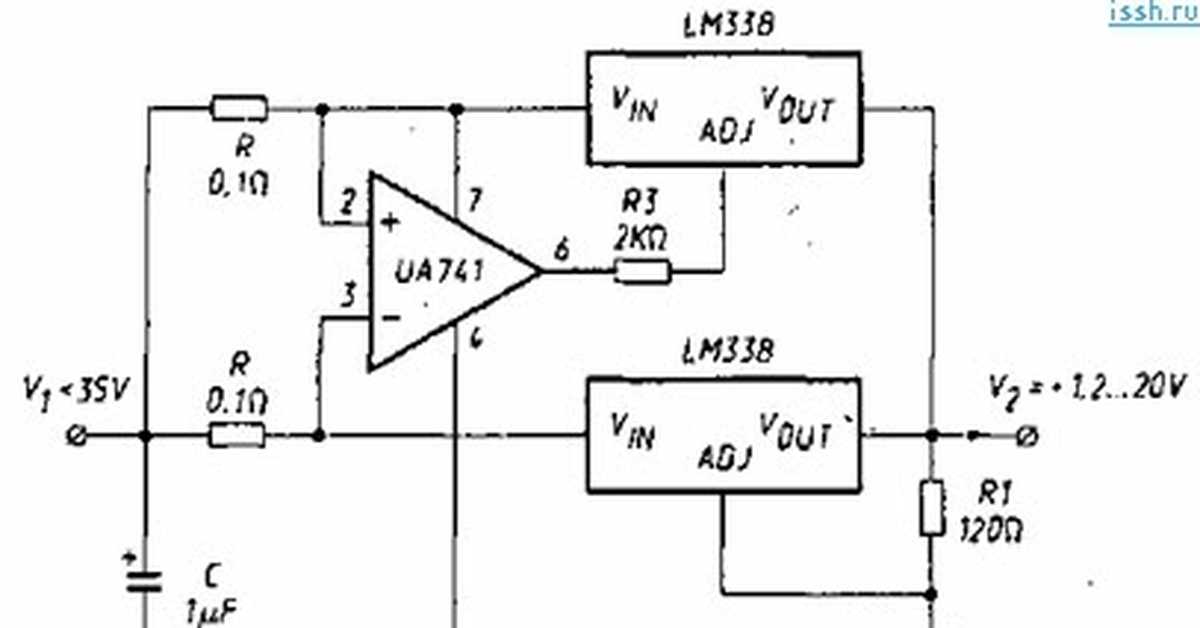

Регулируемый источник питания на 15 ампер

Как уже было сказано ранее микросхема LM 338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

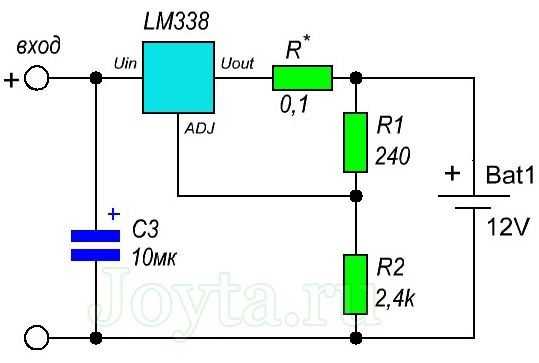

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором RS можно задать необходимый ток зарядки для конкретного аккумулятора.

Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С1 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

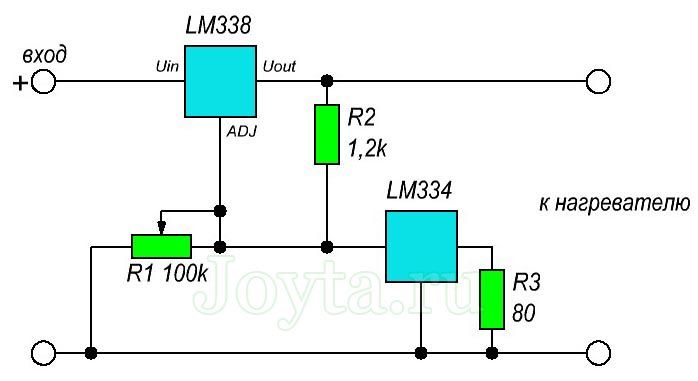

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.

Разделы сайта

DirectAdvert NEWS

Друзья сайта

Осциллографы

Мультиметры

Купить паяльник

Статистика

Собираем регулируемый БП 1,2…32В/5А на МС LM338K.

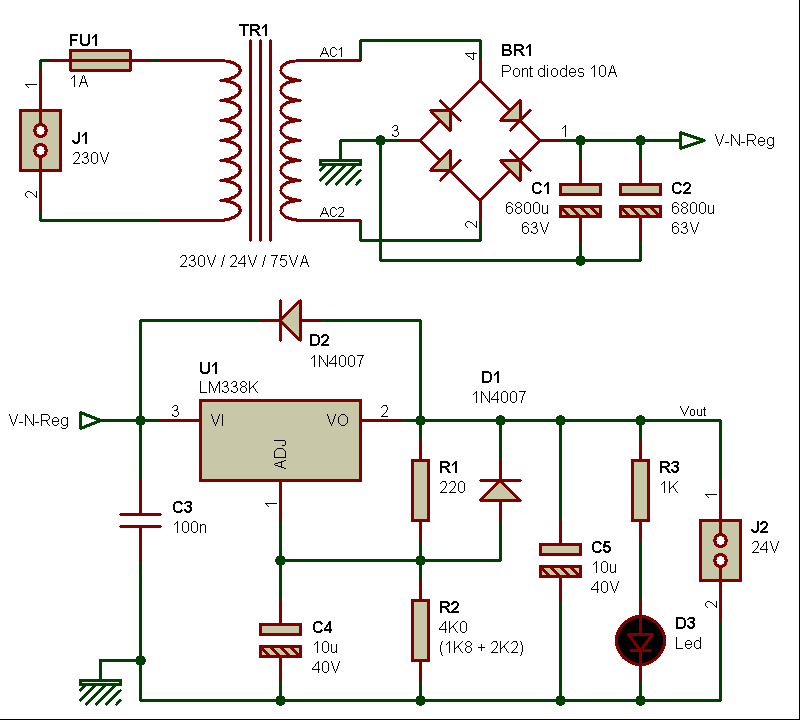

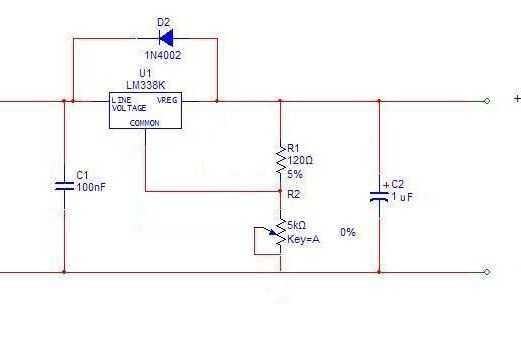

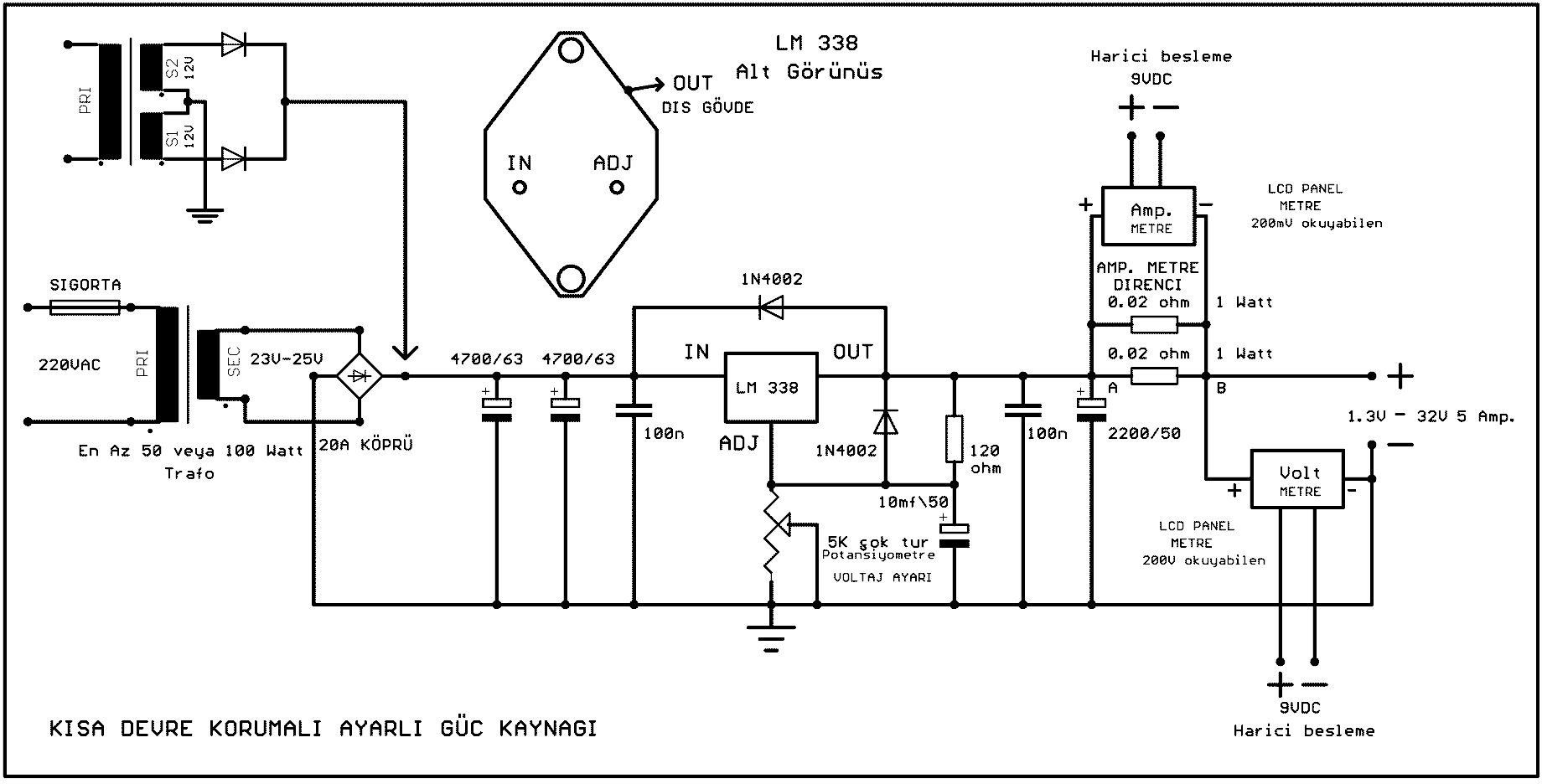

Схема простого регулируемого блока питания на LM338K

В этой статье мы делимся с вами принципиальной схемой универсального регулируемого блока питания. Согласно описанию, микросхема LM338 работает при достаточно широком разбросе входного напряжения, этот диапазон может лежать в пределах от 3-х до 35 Вольт. Диапазон регулировки выходного напряжения – от 1,2 до 32 Вольт. Выходной ток, который может выдавать этот блок питания 5 Ампер. И так, смотрим принципиальную схему БП:

Как видите, схема довольно простая, и поэтому легко повторяемая. Величина напряжения вторичной обмотки понижающего трансформатора определяет верхний предел напряжения регулирования, но все же, хоть микросхема и выдерживает на своем входе 35 Вольт, а это максимум, что можно на нее подавать, реально сделайте чуток поменьше, ну это как бы наша рекомендация.

В качестве выпрямителя напряжения применена 10-ти амперная импортная диодная сборка KBU810, но, в принципе, диодный мост можно собрать и на отдельных мощных диодах (например, Д231), но габариты устройства при этом значительно увеличатся.

Судя по схеме резистор R2 подбирается, он должен быть в районе 100 Ом, но в принципе, можно R2 и С3 совсем убрать, при этом изменить номинал R1 на 240 Ом, и поставить переменный резистор R3 номиналом 5 (4,7) кОм. То есть, у вас получится вот такая схема:

Электролиты должны быть рассчитаны на рабочее напряжение 35 Вольт, или ставьте с небольшим запасом.

В наладке данная схема после сборки не нуждается, если все собрано без косяков, работает, как говорится, с пол-оборота.

Ниже показана печатная плата блока питания на LM338К в первом варианте:

Интегральный стабилизатор LM338K установлен на радиатор с помощью пасты КПТ и изолирующей прокладки, и крепятся болтами с изолирующими шайбами.

В данном случае вместо радиатора использован алюминиевый уголок. Размеры уголка, крепление элементов к нему, а так же плата в сборе показаны на следующих фото:

Обратите внимание, потенциометр, регулирующий выходное напряжение R3 в этом варианте установлен непосредственно на печатную плату, так как изготавливался под конкретное напряжение выхода, и дальнейшей регулировки не требовалось. Но если у вас есть необходимость установить регулятор на лицевую панель вашего блока питания, тогда впаяйте провода от R3 непосредственно в плату, или установите разъем для подключения этих проводов, как показано на следующем изображении:

Второй вариант печатной платы блока питания на LM338K (к схеме №2). Вид со стороны дорожек, и вид со стороны элементов схемы:

Печатная плата второго варианта БП на LM338K _ 1

Печатная плата второго варианта БП на LM338K _ 2

Вытравленная плата выглядит следующим образом:

Устанавливаем радиатор с диодным мостом и LM338K:

Впаиваем разъемы и остальные элементы схемы.

Вид собранной платы БП:

Подключаем потенциометр, и провода входного и выходного напряжений:

Результаты тестирования блока питания, собранного по второму варианту. На снимках минимальное и максимальное напряжение на выходе БП.

Проверка работы БП на LM338K _ Минимальное напряжение на выходе

Проверка работы БП на LM338K _ Максимальное напряжение на выходе

Скачать Datashit _LM338_THOMSON вы можете по прямой ссылке с нашего сайта. Размер скачиваемого файла – 0,13 Mb.

«Документация» – техническая информация по применению электронных компонентов , особенностях построения различных радиотехнических и электронных схем , а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).

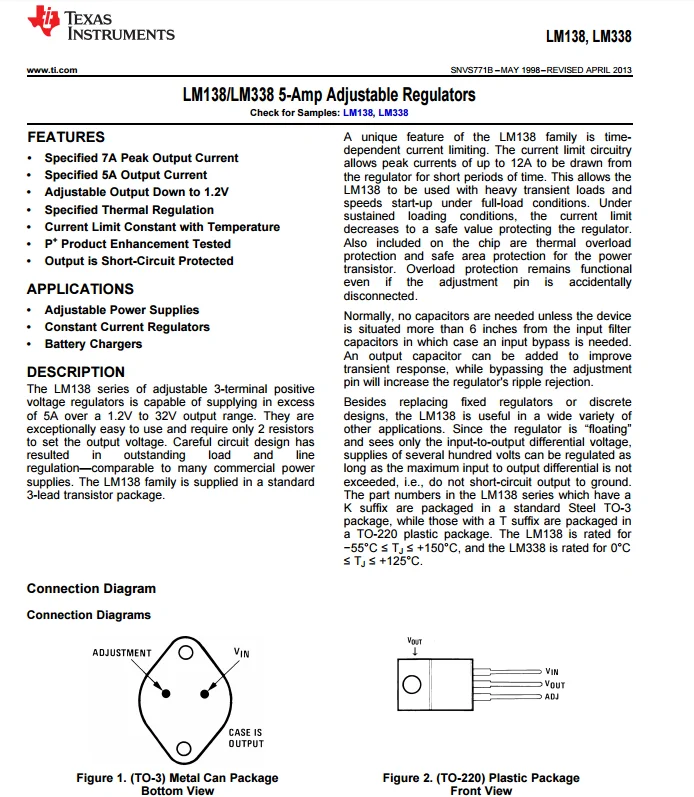

Микросхема LM338T представляет собой регулируемый интегральный стабилизатор напряжения, способный работать с показателями от 3 до 40 В, при силе тока до 5 А.

ИМС достаточно популярная, разрабатывается и продаётся TEXAS INSTRUMENTS, National Semiconductor и STMicroelectronics с 1998 года по настоящее время.

Микросхемы работают только с положительным напряжением («positive voltage regulators»).

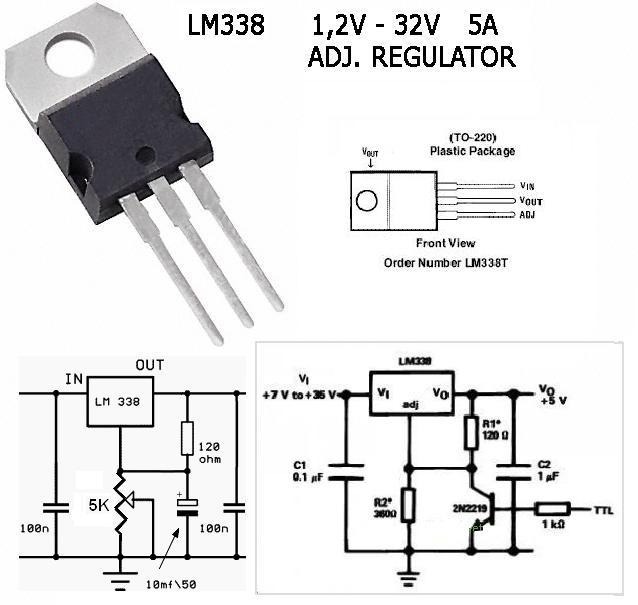

Стабилизатор выпускается в двух типах корпусов:

Внешний вид корпуса обоих обозначен на изображении ниже.

Рис. 1. Внешний вид корпусов стабилизаторов

Габариты зависят от типа корпуса и имеют следующие числовые значения.

Цоколевка обозначена выше:

Первый контакт – управление,
Второй – выход (на корпусе TO-3 это внешний кожух),
Третий – вход.

Ещё изображение для наглядности.

Рис. 2. Изображение стабилизаторов

Типовые схемы включения

Производители рекомендуют выполнять включение LM338T в схемы следующим образом.

Рис. 3. Схема включения LM338T

В зависимости от выбранных значений R1 и R2, а также входного напряжения, можно рассчитать выходное по следующей формуле.

Чтобы лучше понять логику работы устройства, можно изучить его функциональную блок-схему.

Рис. 4. Функциональная блок-схема устройства

STMicroelectronics рекомендует включать стабилизатор LM338T так.

Рис. 5. Схема включения стабилизатора LM338T

При этом выходное напряжение будет рассчитываться по формуле.

При условии, что R1 = 240 Ω. Максимальное выходное напряжение в том случае будет не выше 25 В.

Еще один вариант включения стабилизатора – с защитными диодами.

Рис. 6. Схема включения стабилизатора с защитными диодами

Диоды в этом случае нужны для защиты от скачков напряжения с конденсаторов (C1 и C2).

Уровень напряжения на выходе здесь рассчитывается по формуле.

Использование LM338 в регуляторе температуры

Производитель National Semiconductor рекомендует следующий вариант включения стабилизатора в схему.

Рис. 7. Схема включения стабилизатора в регуляторе температуры

Вариант медленного пятнадцативольтового стабилизатора напряжения

Рис. 8. Вариант стабилизатора напряжения

Все номиналы обозначены на схеме.

Десятивольтовый регулятор с высокой стабильностью

Рис. 9. Десятивольтовый регулятор с высокой стабильностью

Стабилизатор с цифровым управлением

Рис. 10. Стабилизатор с цифровым управлением

R2 определяет максимальное значение выходного напряжения.

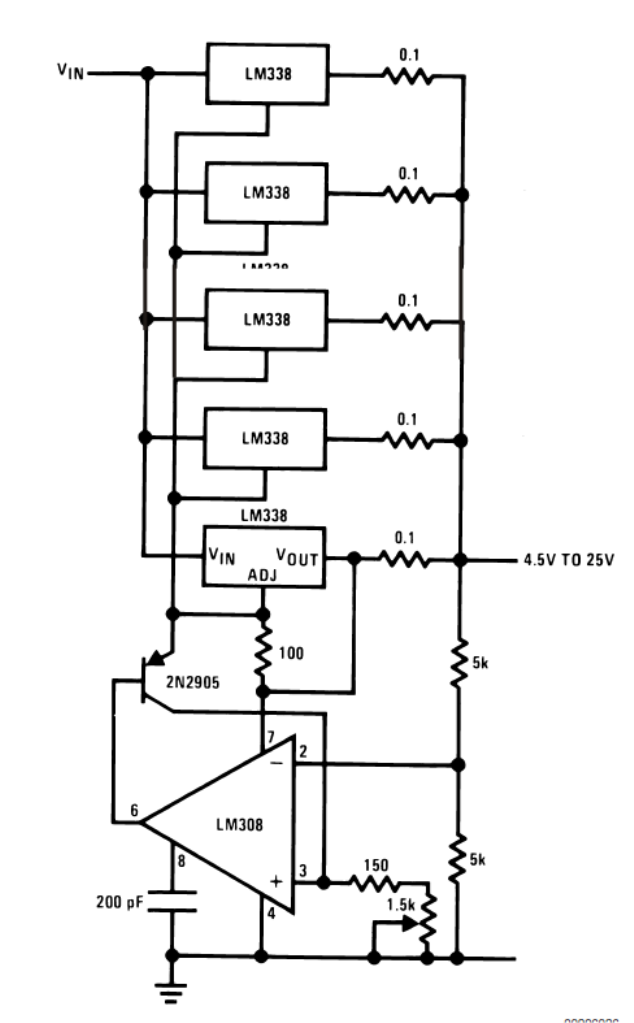

Стабилизатор на 15 А

Рис. 11. Стабилизатор на 15 А

Схема должна включаться с минимальной нагрузкой в 100 мА.

Использование LM338 в зарядном устройстве для 12 В аккумуляторов

Схема достаточно проста.

Рис. 12. Схема на LM338 в зарядном устройстве

Питается обозначенный стабилизатор напряжением не менее 18 В.

Усилитель мощности на LM338

Рис. 13. Усилитель мощности на LM338

В качестве аннотаций:

AV = 1, RF = 10k, CF = 100 pF,
AV = 10, RF = 100k, CF = 10 pF,
Полоса пропускания ≥ 100 кГц,
Искажение ≤ 0,1%.

Напряжение на входе может быть в диапазоне от –0.3 до +40 В.

На выходе – от +1,2 до +32В.

Микросхема рассчитана на работу при температуре не выше 125°С. Но допускается кратковременный нагрев до 300 градусов (не дольше 10 секунд) в корпусе TO-3 и до 260 градусов (не более 4 секунд) в корпусе TO-220. Поэтому рекомендуется установка на радиатор (с пассивным или активным охлаждением).

Ток не должен превышать 5 А (кратковременно допускаются скачки до 7 А).

Полным аналогом микросхемы можно назвать ECG935. В качестве принципиальной замены можно рассмотреть IP338.

Скачать даташиты на микросхему от различных производителей можно здесь и здесь (на английском языке). В них вы найдёте подробные технические параметры и рекомендуемые схемы включения стабилизатора LM338.

Мнения читателей

Ник ников / 27.03.2019 – 19:00
А лм 338 не работает от импульсного БП
4149 / 16.03.2019 – 21:03
В самой первой формуле опечатка – (R2/R2).
Ололошка / 20.02.2019 – 21:20
Ну что же вы, Семён семёныч.. Не справочник, а техническая спецификация производителя! Ну или просто даташит
Семён Семёнович / 19.12.2018 – 06:39
Что же, как обезьяны тащите всё с английского языка. Свой ещё не выучили. Зачем слово «доташиты», неужели по русски написать слово «справочники» нельзя? Честное слово – противно!»

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:

СТАБИЛИЗАТОРЫ ДЛЯ ПИТАНИЯ МИКРОСХЕМ

Технические характеристики стабилизатора LM338:

Обеспечения выходного напряжения от 1,2 до 32 В.
Ток нагрузки до 5 A.
Наличие защиты от возможного короткого замыкания.
Надежная защита микросхемы от перегрева.
Погрешность выходного напряжения 0,1%.

Интегральная микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:

Примеры применения стабилизатора LM338 (схемы включения)

Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM338.

Простой регулируемый блок питания на LM338

Данная схема — типовое подключение обвязки LM338. Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый блок питания

Регулируемый блок питания на 15 ампер

Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

Схема контроллера освещения

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором R* можно задать необходимый ток зарядки для конкретного аккумулятора.

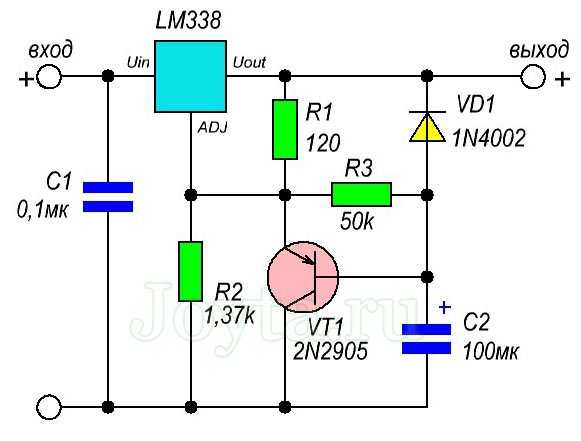

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С2 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

(729,7 KiB, скачано: 6 631)

Простой, удобный прецизионный стабилизатор накала для лампового УМЗЧ

Конструируя блок питания для лампового усилителя мощности звуковой частоты (УМЗЧ) высокого качества, вопросам выбора, проектирования блока питания (БП) следует уделять также значительную часть своего времени и внимания, особенно, это касается однотактных выходных каскадов, где сигнальные токи проходят и через элементы БП.

Хороший способ повысить параметры усилителя – применение стабилизации напряжений питания. В усилителях мощности это позволит менее зависеть от сетевых капризов, снизить уровень фона, безопасно использовать лампы в режимах близких к предельным, уменьшить массу и габариты прибора. В некоторых специальных малосигнальных усилителях ЗЧ (например, микрофонных, предварительных или усилителях-корректорах для воспроизведения грамзаписи), часто, стабилизация питания – единственный способ получит приемлемый уровень шумов. Следует, однако, помнить, что необходимо стабилизировать все напряжения питания (а минимум их два — в триодном каскаде с автоматическим смещением — +Ua, и напряжение накала). В противном случае, при изменении сетевого напряжения изменится и нестабилизированное напряжение (а часто забывают именно о стабилизации напряжения накала), что вызовет изменение других важных параметров лампы. При этом есть хорошие шансы на выход лампы за предельно допустимые режимы, не говоря о расчетных. Т.е. следует стабилизировать и накал ламп.

Помним, что прямонакальные лампы с катодом-нитью рекомендуют нагревать переменным током, так они равномернее изнашиваются и ресурс их выше. При питании накалов таких ламп постоянным током, при каждом включении прибора лучше менять его полярность.

С лампами маломощными, в предварительных каскадах усилителя, обычно преотлично управляются классические КРЕН-LM. Нити накаливания парных или просто одинаковых ламп удобно соединить последовательно и использовать напряжение -12.6 В. «Вольтдобавка» к стандартным напряжениям микросхем получается включением кремниевого (+0,6…0,8 В) или германиевого (+0,2…0,3 В) диода в разрыв среднего вывода микросхемы. Тем не менее, у этих микросхем есть ряд недостатков ограничивающих их применение, особенно для ламп выходных каскадов с токами накалов выше 1 А.

Представленный несложный стабилизатор накала взят с сайта Клаусмобиль и свободен от многих недостатков присущих аналогам.

-Входное напряжение (переменное) 11 .. 24 V -Выходное напряжение регулируется от 6.0V (R4, R5 как на схеме) или от 2.5V up (R4=0) -Минимальное падение напряжения зависит только от сопротивления канала (до 0.07 В/А с IRFP150. Впрочем, это уже не режим стабилизации) -Предельный ток нагрузки — практически, зависит только от теплоотвода. -Выходное сопротивление по постоянному току (включая 30 см проводки сечением 0.5кв.мм.) 0.01 Ом -Схема стабильна на любые реальные нагрузки -Мягкий старт (задержка включения 0.5с + плавное нарастание до 12В за 1с) -Шум на выходе — не смог обнаружить (ток нагрузки 1А, падение на транзисторе 0.5В, мультиметр 200мВ, 4 знака)

В реальной схеме номиналы изменены: C03, C04 1000мкФ 35В, С05 2200 мкФ 25В, R2 1kOm 1Вт. Заземляться может как выход 0V, так и +12V, и средняя точка накальных нитей, и вывод (не силовой!) +6V. Как с шумами в схеме получится, так и заземлять. Диоды главного моста — 10 А, диоды умножителя — любые 100В, 1А минимум.
Что потребовалось для работы.
Набор инструментов и материалов для изготовления печатной платы (ПП), набор инструментов для электромонтажа, измерительные приборы, мелочи.

Печатная плата стабилизатора разработана в программе Sprint-Layout. Было изготовлено две отдельных платы стабилизаторов +12.6 В (последовательно соединенные накалы выходных ламп, последовательно соединенные накалы маломощных ламп) устанавливаемых на общем радиаторе. Оба имеют одинаковую конструкцию и элементы, только второй экземпляр с несколько измененной топологией для более удобного монтажа R6-R8, С7,С8. Размеры и компоновка плат определялись их расположением в конструкции. Регулирующие транзисторы – IRF540 смонтированы навыворот, со стороны печатного монтажа и при установке на радиаторе охлаждения прижимаются к нему спиной — металлическими фланцами. Все выводы схемы для внешнего сообщения с усилителем сделаны с учетом одностороннего доступа к плате.

ПП получилась простой и без SMD элементов, при ее изготовлении применен ручной способ нанесения лакового защитного рисунка – стеклянным рейсфедером.

Заготовка фольгированного стеклотекстолита зачищалась от окислов, на нее накладывался и закреплялся (отгибы, липкая лента с обратной стороны) рисунок дорожек, центры отверстий накернивались, рисунок удалялся. Заготовка сверлилась сверлом ø1,0 мм, отверстия для более крупных элементов рассверливались сверлом 1.5 мм, для крепежа ø3 мм. Просверленные отверстия зачищались некрупной наждачной бумагой от заусенцев.

Рисунок наносил битумным лаком, высохший ретушировал шилом, травил в растворе хлорного железа.

Защитный лак после травления удалил ацетоном, дорожки залудил.

Сборка платы.

Большой оксидный конденсатор (С1,С2) положил на бочок и закрепил двумя скобочками из нетонкой луженой проволоки. Для уменьшения общей высоты платы. Многие двухвыводные элементы устанавливал торчком, это кроме прочего позволило иметь удобные точки для внешнего подключения (учитывая трудность доступа к обратной, печатной стороне).

Регулирующий транзистор установлен со стороны печатного монтажа, металлическим фланцем к радиатору. При установке платы, винты крепежа (по оси пластиковой части транзистора) надежно прижимают его к теплоотводу.

Пробное включение.

В собранной плате проверил правильность монтажа, подключил к штатному трансформатору будущего усилителя. На холостом ходу переменным резистором R5 установил 12 В, затем подрегулировал под нагрузкой. Ею послужила ГУ-50 с кривой электродной системой (накал 12 В). Никаких неожиданностей не было, все работает штатно. При токе накала около 700 мА нагрев железки в районе установки транзистора – едва заметен на ощупь.

Сборка блока выпрямителей-стабилизаторов.

Для натурного макета усилителя собрал блок выпрямителей-стабилизаторов. Радиаторы штатные, крепления (боковые стенки) пока упрощенные. Для установки на деревянное шасси и испытаний-настройки. После отработки схемы, ее придется разобрать для отделки элементов, изготовления и монтажа дополнительных декоративных. Попробую изобразить некую техническую фантазию.

Платы стабилизаторов накала и плата с двумя стабилизаторами анодного напряжения размещены на разных, но одинаковых алюминиевых игольчатых радиаторов. Размещение с учетом высоты элементов плат, так, чтобы уменьшить толщину сборки. Под металлические фланцы регулирующих транзисторов подкладывается слюдяная пластинка, с двух ее сторон – чуток КТП-8.

Две временных боковых стенки вырезаны из оцинкованной стали, в торцах оснований радиаторов просверлены по три глухих отверстия 2.5 мм, нарезана резьба М3. Все как обычно – два номера метчиков, оборот вперед-пол оборота назад для скалывания стружки. При нарезании резьбы в алюминии, в качестве смазки используется керосин. Метчики удобно отчищать от забившейся мелкой стружки старой зубной щеткой.

Блок стабилизаторов будет стоять на верхней панели усилителя рядом с сборкой трансформаторов (в кожухе). Они одинаковой высоты. Трансформаторы (накал сверху, внизу анодное) применены на однотипных магнитопроводах, они удобно ставятся друг на друга и свинчиваются через крепежные отверстия.

Babay Mazay, май, 2021 г.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

схема подключения стабилизатора и характеристики

Всем привет!

В сегодняшнем обзоре речь пойдет об очередном конструкторе после сборки которого получится понижающий модуль на LM338K, а проще говоря — регулируемый блок питания 🙂 Причиной его покупки стал мой интерес к конструкторам подобного рода, а так же возможность использовать собранный гаджет в последующем.

Продавец конструктора был выбран совершенно случайно, но, несмотря на это, сработал он неплохо. После обмена парочкой сообщений мы договорились, что посылка будет отправлена с полноценным треком (естественно, за дополнительную плату). Отправил он ее на следующий день после оплаты. Если кому-нибудь интересен маршрут следования посылки из Китая в Беларусь, то посмотреть его можно здесь.

На почте мне выдали небольшой полиэтиленовый пакет серого цвета внутри которого и находился заказанный мною набор для самостоятельной сборки. Поставляется он в «заводской» упаковке, которая представляет собой небольшой запаянный со всех сторон пакет.

Срезав одну из сторон можно заглянуть внутрь и посмотреть на содержимое посылки. Внутри оказалась монтажная плата, крепление индикатора, четыре винта и парочка резисторов, а так же еще два пакетика поменьше.

Высыпаем содержимое всех пакетиков на стол. Получается небольшая кучка разнообразных радиодеталей.

Некоторые детали пришлось извлекать из вентилятора будущей системы активного охлаждения:

Основной элемент будущего блока питания — регулируемый стабилизатор LM338K. Данный стабилизатор напряжения, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания. Интегральная микросхема LM338K выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 (как раз наш случай) и в пластиковом TO-220.

Технические характеристики стабилизатора LM338K:
— Обеспечения выходного напряжения от 1,2 до 32 В;
— Ток нагрузки до 5 A;
— Наличие защиты от возможного короткого замыкания;
— Надежная защита микросхемы от перегрева;
— Погрешность выходного напряжения 0,1%.

Выглядит она следующим образом:

К качеству изготовления элементов конструктора претензий у меня нет. Все, включая монтажную плату, выглядит прилично, откровенного брака нигде не видно. Разве что за время транспортировки ножки почти всех элементов погнулись, но на работоспособности конструкции это никак не скажется.

В принципе, больше ничего интересного в отдельно валяющихся элементах нет, а значит можно переходить к сборке блока питания. Как обычно, начинаем с самых маленьких элементов. Хотя тут надо сказать, что маленьких элементов тут не так уж и много, тут вообще монтажных элементов не очень много. Так что данный набор отлично подойдет даже начинающему радиолюбителю 🙂 Сперва резисторы, диоды, клеммник, диодный мост KBL608, стабилизатор напряжения LM7812.

Кстати, помните те резисторы, которые лежали отдельно от других элементов? Так вот, в комплекте их четыре, а нужен только один… А вот диодов в комплекте два, хоть на плате разметка под три. Такое чувство, что комплектовал набор не сильно трезвый китаец 🙂

Следующим этапом была установка огромных конденсаторов, сбрасываемого предохранителя 30V3A, а так же переключателя на выходные контакты.

И в завершение устанавливаем все остальное: стабилизатор вместе с радиатором, потенциометр, диод, вентилятор, LED индикатор, выходные контакты и так далее. После окончательной сборки получается довольно симпатичный блок питания на медных ножках, который выглядит следующим образом:

Для того, чтобы прикрепить индикатор вольтметра в корпусе вентилятора необходимо проделать отверстия, так как комплектные саморезы могут расколоть пластик.

Ну что же, осталось дело за малым — проверить как работает собранное устройство. Но перед тем, как это сделать, думаю, будет не лишним ознакомить вас с его характеристиками (гуглоперевод текста со странички продавца, но все более-менее понятно):
— Вход постоянного тока: 3-35 В;
— Вход переменного тока: 1-25 В;
— Выход постоянного тока: 1,2-30 В;
— Максимальный ток: 3 А;
— Ввод и вывод минимального перепада напряжение: 3 В;
— Максимальная потребляемая мощность: 50 Вт;
— Размер: 9.6cm * 5.8cm;
— Вес: 146.6g.

Теперь, зная все это, подключаем его к блоку питания на 12В — вентилятор начинает крутиться, а на вольтметре появляются первые данные.

Питание собранного модуля осуществляется от блока питания 12В 5А. Без нагрузки потребление активной энергии составило 2,6Вт, максимальное напряжение на выходных контактах модуля — 9,16В.

Дабы установить соответствие этих данных истине воспользуемся мультиметром.

Попробуем немного уменьшить напряжение.

Как видно, проблем с регулировкой нет — все в пределах заявленных характеристик. Минимальное напряжение, которое способен выдать модуль — 1,16В.

При данном напряжении диод, свидетельствующий о работе выходных клемм не светится 🙂 Кроме того, для их включения/отключения имеется специальный переключатель, правда, зачем он вообще надо я не особо понял…

Подводя итог всему, что тут было написано, хочу сказать, что данный набор для самостоятельной сборки можно рекомендовать к приобретению, как минимум, по двум причинам. Во-первых, процесс его сборки будет интересен всем тем, кто увлекается подобными вещами. Во-вторых, собранный модуль можно использовать в последующем в случае необходимости подачи питания, скажем в 6-9В и т.д. Лично меня данная покупка удовлетворила полностью, жаль только, что некоторых деталей изначально не хватало…

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

LM338 регулируемый стабилизатор напряжения и тока. Распиновка, datasheet. Схема, описание

Стабилизатор напряжения LM338, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.

Технические характеристики стабилизатора LM

338 :

Обеспечения выходного напряжения от 1,2 до 32 В.
Ток нагрузки до 5 A.
Наличие защиты от возможного короткого замыкания.
Надежная защита микросхемы от перегрева.
Погрешность выходного напряжения 0,1%.

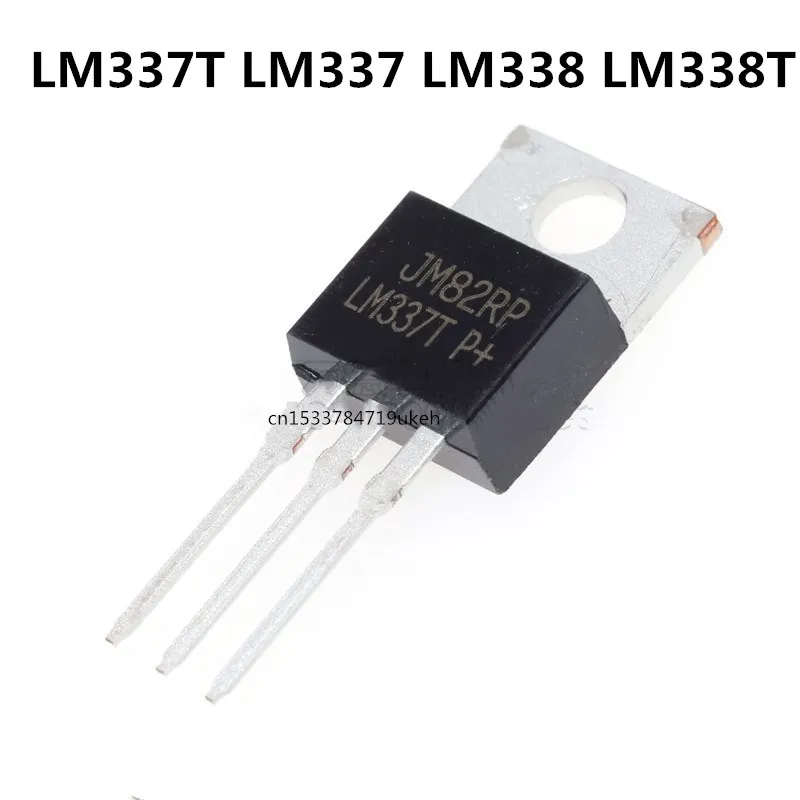

Распиновка выводов стабилизатора LM338

Основные технические характеристики LM338

Калькулятор для LM338

Расчет параметров стабилизатора LM338 идентичен расчету LM317. Онлайн калькулятор находиться .

Примеры применения стабилизатора LM338 (схемы включения)

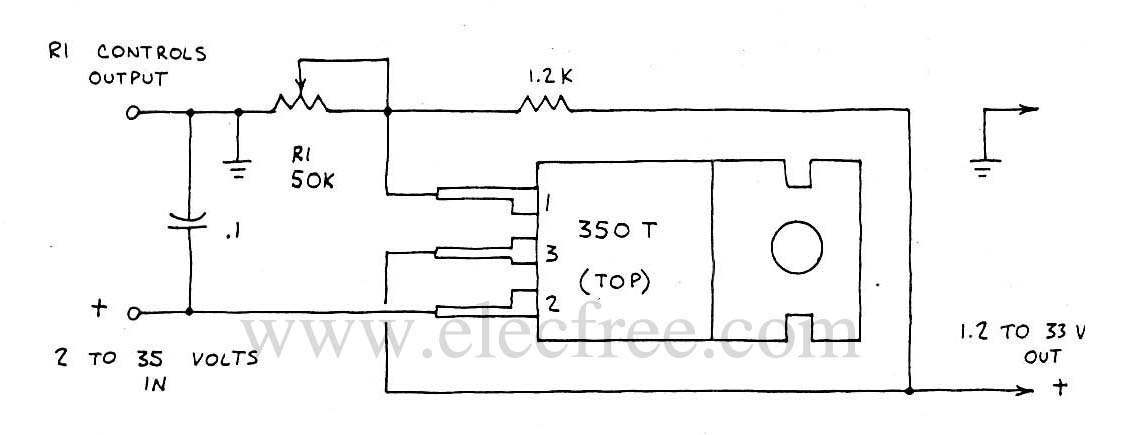

Простой регулируемый блок питания на LM338

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый блок питания

Регулируемый блок питания на 15 ампер

Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

Схема контроллера освещения

Схема плавного включения (мягкий старт) блока питания

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

(729,7 Kb, скачано: 2 510)

Стабилизатор напряжения на микросхеме LX8384-00CP, 3-10/1,25-7 вольт 5 ампер

Этот низковольтный стабилизатор напряжения построен на интегральной микросхеме LX8384-00CP фирмы LinFinity Microelectronics, представляющей собой сильноточный линейный стабилизатор напряжения положительной полярности с регулируемым выходным напряжением и малым напряжением насыщения. Стабилизаторы напряжения, построенные с применением этой микросхемы, в первую очередь предназначены для питания цифровых устройств, устройств на микропроцессорах, но могут быть использованы и для других целей.

Максимальный ток нагрузки для микросхем серии LX8384 может достигать 5 А, а максимальная рассеиваемая мощность (с теплоотводом) составляет около 15 Вт.

Схема стабилизатора представлена на рис.1.

Напряжение поступает на вход интегральной микросхемы через самовосстанавливающийся предохранитель FU1. Диод VD1 защищает стабилизатор от подачи напряжения в неправильной полярности. При переполюсовке напряжения питания самовосстанавливающийся предохранитель переходит в состояние высокого сопротивления, обратное напряжение на входе DA1 ограничивается до безопасной величины, равной прямому падению напряжения на диоде VD1. Конденсаторы С1…С13 — фильтр питания DA1.

Большая суммарная емкость этих конденсаторов необходима для получения высоких эксплуатационных показателей, которые способны обеспечить LX8384. Если стабилизатор будет подключен к выходу мостового выпрямителя, то суммарную емкость конденсаторов желательно увеличить до 10000 мкФ.

Выходное напряжение стабилизатора регулируют с помощью переменного резистора R3. Диапазон регулировки составляет от 1,25 до 7 В. Подбором резистора R1 устанавливают верхнюю границу регулировки выходного напряжения (7 В). Конденсаторы С14…С20 — блокировочные по цепи выходного напряжения.

Светодиод НL1 сигнализирует о наличии выходного напряжения питания величиной более 2 В. Диод VD2 защищает интегральный стабилизатор от повреждения обратным напряжением, например, когда при коротком замыкании в первичной цепи напряжение на входе стабилизатора становится меньше выходного. Переменный резистор R3 — СПЗ-96-1.

Для точной подстройки выходного напряжения последовательно с этим резистором можно включить переменный резистор сопротивлением 47…100 Ом. Провода, идущие к переменному резистору, должны быть минимальной длины. Оксидные конденсаторы в схеме применены обычные, алюминиевые. Использование нескольких конденсаторов вызвано необходимостью снижения габаритов и себестоимости конструкции.

При желании на месте С7…С12 можно установить один конденсатор емкостью 6800 мкФ, а на месте С15.С17 — конденсатор на 3300 мкФ. Все неполярные конденсаторы — керамические, для поверхностного монтажа, емкостью 0,47…4,7 мкФ. Конденсаторы С1.С6, С18…С20 припаивают с обратной стороны платы к выводам оксидных конденсаторов. Конденсаторы С13, С14 припаивают маломощным паяльником непосредственно к выводам микросхемы вблизи корпуса. «Минусовые» выводы этих двух конденсаторов соединяют с общим проводом отдельными проводами.

Диоды КД226А можно заменить любыми из серий КД226, КД202, КД411, 1N5401, 1N5407.

Сверхъяркий светодиод L-1503SGT зеленого цвета можно заменить любым аналогичным. Самовосстанавливающийся предохранитель можно заменить на LP30-400 или аналогичный на 4 А. Этот предохранитель выбран на меньший номинальный ток, чем способен отдавать в нагрузку интегральный стабилизатор LX8383. Сделано это как для повышения надежности устройства при разных режимах эксплуатации, так и по той причине, что при токе 5 А предохранитель срабатывает не сразу, а через несколько десятков секунд, что позволяет кратковременно эксплуатировать стабилизатор с током нагрузки более 4 А.

Вид на монтаж устройства показан на рис.2.

Стабилизатор смонтирован навесным монтажом на плате размерами 95×45 мм. Сильноточные цепи выполнены проводом с сечением по меди 0,75 мм2. Микросхема стабилизатора прикреплена к дюралюминиевому теплоотводу размерами 110x100x2 мм, в качестве которого использована половина теллоотвода для тиристоров. КУ221 из старого телевизора. УПИМЦТ. С таким теплоотводом микросхема способна рассеивать мощность до 7 Вт (в просторном корпусе).

При большей рассеиваемой мощности необходим более эффективный теплоотвод или принудительный обдув.

При монтаже микросхемы следует учитывать, что ее теплоотводящий фланец электрически связан с выходом стабилизатора (выводом 2). Микросхему LX8384-00CP подключают к плате стабилизатора проводами минимально возможной длины. ВместоLX8384-00CP можно применить микросхемы LX8384A-00CP, LX8384B-00CP, LX8384-00IP. выполненные в корпусе. ТО-220, или одну из микросхем в корпусе. ТО-263, которые в обозначении вместо суффиксов СР, IP содержат суффиксы CDD, IDD. Следует заметить, что в серии LX8384 кроме стабилизаторов с регулируемым выходным напряжением есть стабилизаторы с фиксированным выходным напряжением, например, LX8384-15 на выходное напряжение 1,5 В/5 А и LX8384-33 на выходное напряжение 3,3 В/5А.

Структура этих микросхем показана на рис.3.

Стабилизаторы на микросхемах серии LX8384 выгодно применять при малой разнице между входным и выходным напряжением, когда применение импульсных стабилизаторов затруднено или малоэффективно. Напряжение насыщения микросхем этих серий не более 1,3. 1,5 В при токе нагрузки 5 А.

Рекомендованное производителем максимальное входное напряжение не должно превышать 10 В, однако были успешно проведены испытания работоспособности этих микросхем при входном напряжении 12 В, выходном 7 В и токе нагрузки 3 А, а также при выходном напряжении 5 В и токе нагрузки 2 А.

При этом система охлаждения обеспечивала температуру корпуса ИМС не выше 50°С. Возможность питания этих микросхем входным напряжением 12 В при эффективном охлаждении расширяет область применения построенных на их основе стабилизаторов.

Разница между входным и выходным напряжением не должна быть более 10 В.

Стабилизаторы напряжения на микросхемах серии LX8384 могут найти применение для питания различных цифровых и аналоговых устройств, для стабилизации напряжения в мощных светодиодных светильниках с аккумуляторным питанием, для питания стабильным напряжением сверхминиатюрных электропаяльников для пайки SMD-компонентов и т. п.

Сложно представить навороченный тюнинг современных автомашин без светодиодного оформления. Отдельным доработкам нужно приложить немало усилий, к примеру, монтаж светодиодных лент в фары. И часто случается неприятный казус, если светодиоды вдруг сгорают или выходят из строя. Обычно, причина заключается в том, что схема подключения не оснащена стабилизатором.

Если в сети автомашины имеются светодиодная техника до 300 мА, то для увеличения их срока службы требуется установка ограничителя тока (резистора). При нестабильном напряжении в сети автомашины рекомендовано применять стабилизатор.

Итак, для обеспечения электрооборудования автомобиля качественным напряжением нужно использовать автономный стабилизатор. Даже такие модные сегодня элементы тюнинга, как светодиоды, лучше запитывать через стабилизатор 12 вольт.

Стабилизатор напряжения 12 вольт: как он работает?

Сегодня у нас есть некоторые замечательные электронные микросхемы, специально разработанные для применения регулирования напряжения. Такими микросхемами обеспечивается качественная стабилизация. Проектируются они на базе автопереключения секций применяемого трансформатора с помощью электронных ключей (тиристоров, симисторов и реле). Аппараты обладают быстродействием, широким диапазоном входных параметров и высоким КПД.

Имеется вариант — применить в качестве стабилизирующего ограничителя тока микросхему LM317. Принципиальная схема ниже показывает довольно простую конфигурацию, где СК 317 используется в стандартном режиме регулятора напряжения.

В предлагаемом устройстве включена микросхема , которая ограничивает его от таких возможных опасностей, как перегрузка по току, перепады напряжения и короткие замыкания, обеспечивая идеальные условия для создания комфортного интерьера в автомобиле. Схема настроена на поддерживание 12 вольт на выходе. В системе предусмотрена тепловая защита (изоляция из слюды) и защита от короткого замыкания (пожарная опасность).

Упрощенный вариант стабилизатора напряжения 12 вольт

С использованием микросхемы LM196 и минимумом компонентов, как приведено ниже, конфигурация стабилизатора будет чрезвычайно простой.

где Р3 = 240 Ом, Д1, Д2 = 15 А, ІС1 = LM196.

Резисторами ограничивается ток на светодиоды, дабы они не сгорели. Мощность их должна быть не менее 0,05 Вт, поскольку при работе она находится в зависимости от разницы значений входного и выходного напряжения.

Однако два рассмотренных варианта имеют один довольно существенный недостаток – собранные по ним устройства греются. Потому что это линейные регуляторы. Импульсный же аппарат отличается от тех, что описаны выше, наряду с другими своими функциями тем, что практически не греется (лишь в случае, если очень перегрузить).

Импульсные стабилизаторы напряжения

Устройства в себе включают все что нужно. Исходя из их качеств, в большинстве случаев их и ставят для светодиодов.

Стабилизация осуществляется благодаря чередованию импульсов и пауз. Импульсные устройства обладают лучшим КПД по сравнению с линейными. Иными словами, они способны преобразовывать входное напряжение по параметрам, заданным заранее. Регулировка этих параметров легко выполняется благодаря различным вариантам электрических схем. Импульсные устройства бывают повышающие, понижающие либо инвертирующие.

Сеть автомашины довольно уязвима для всяких помех, скачков напряжения. Для защиты электросети в автомашинах применяют импульсный стабилизатор напряжения 12 вольт.

Благодаря ему нестабильное напряжение входной сети питает сеть стабильными 12 вольтами и током, около 0,3-0,4 ампера. Штатные электрические узлы автомашины, как правило, надежно защищены при установке.

Преимущества применения стабилизаторов

Стабилизаторы имеют ряд достоинств, среди которых:

cглаживание небольших скачков и колебаний сети;
защита электроприёмников внутренней сети от недонапряжения или перенапряжения;
надёжная защита чувствительной электронной системы от неполадок из-за сетевых перепадов;
исключение такого эффекта, как мерцание лампочек. И как следствие, существенное увеличение срока их службы.

Заключение

Электрическая система любого транспортного средства, вероятно, более изменчива, чем электрика в нашем доме, просто потому, что она создается из источника под названием автомобильный генератор. Выходные параметры последнего претерпевают существенные изменения в зависимости от скорости транспортного средства.

Это означает, что резкие изменения скорости или частое применение тормоза, генерируют изменение энергетических параметров на выходе генератора. Поскольку в настоящее время интерьеры нашего автомобиля или другого транспортного средства сильно наполнены сложными электронными устройствами, то нестабильные условия могут привести к нежелательным последствиям в работе этой техники, а именно повлиять на их производительность и срок службы.

Остаётся один выход: установить в автоматический стабилизатор напряжения или стабилизатор тока. Но что из них выбрать для установки?

Если электроприёмник устанавливается в автомашину с нестабильным напряжением – без стабилизатора напряжения не обойтись.
Если изделие рассчитано на 300 мА и выше – ставится стабилизатор тока.

Надеемся, что типовые решения для стабилизатора в автомашине, описанные в этой статье, помогут избавить вас от всех тревог и волнений.

Схема простого блока питания на +19В (7812, КТ819)

Этот стабилизатор размещен в корпусе ТО – 220, имеющем три вывода. Он способен стабилизировать напряжение 12 вольт, что дает возможность применять его в разных электронных приборах.

Технические данные:

Тип выхода – постоянный.
Ток выхода – 1 ампер.
Наименьшая температура работы – 0 градусов.
Наибольшая рабочая температура – 125 градусов.
Число выводов – 3.
Номинальное напряжение – 12 вольт.
Наименьшее напряжение входа – 14,5 вольт.
Наибольшее напряжение входа – 27 вольт.
Тип корпуса – ТО – 220 АВ.

Чаще всего такие стабилизаторы используются в какой-то одной части схемы в том случае, когда нет смысла для создания целого блока питания устройств. В стабилизаторе 7812 используется внутренняя токовая защита от перегрева. Это делает блок на его базе очень надежным. При хорошем охлаждении радиатором, устройство стабилизации 7812 способен выдать ток 1 ампер. Наибольшее напряжение входа должно равняться не ниже 14,8 В и не выше 35 В.

Такие стабилизаторы создавались для источников определенного постоянного напряжения 12 В, с использованием дополнительных элементов можно переделать эти устройства в стабилизированные источники тока с возможностью регулировки.

Цоколевка стабилизатора.

Схема действия стабилизатора, подходящая для всех микросхем этого типа:

Цоколевка

Распиновка LM7812 следующая. Этот стабилизатор производится преимущественно в пластиковом корпусе ТО-220. Металлические выводы, если смотреть слева на право, имеют назначение: input (вход), ground (земля), output (выход). Очень редко, но встречаются идентичные изделия в упаковке ТО-263.

Стоит учитывать, что металлическая подложка у всех рассмотренных корпусов физически соединена с выводом «Ground».

Принципиальная схема

Основой любого не импульсного блока питания является низкочастотный силовой трансформатор. В данном случае это тороидальный довольно тяжелый трансформатор типа TST250W/24V. Его номинальное выходное переменное напряжение 24V при токе 10А и входном напряжении 230V.

Рис. 1. Принципиальная схема мощного стабилизатора напряжения +19В.

У данного трансформатора нет никаких колодок для подключения или клемм, — просто «колесо» с четырьмя проводами для подключения.

Конечно, можно применить любой другой трансформатор с вторичным напряжением 20-25V. В магазинах промышленного электрооборудования можно приобрести другой трансформатор соответствующей мощности на 24V, например, на Ш-образ-ном сердечнике.

Переменное напряжение с вторичной обмотки силового трансформатора Т1 поступает на выпрямительный мост VD1 и конденсатор С1, сглаживающий пульсации.

В принципе, соглашусь, что емкости 2200 мкФ при токе 10А не слишком достаточно. Но, это же не УНЧ питаем. На задней стенке ноутбука вообще стоит значок пульсирующего напряжения. Так что для данного случая, этого вполне достаточно.

Стабилизатор напряжения сделан на основе микросхемы 7812. Но её выходное напряжение равно 12V, а нам нужно 19V, плюс максимальный ток 1А, а нужно, как было решено, 10А.

Выходная мощность была увеличена за счет транзистора VТ1 типа КТ819, на котором сделан эмиттерный повторитель выходного напряжения стабилизатора А1.

Напряжение стабилизации было поднято за счет стабилитрона VD2, это Д814А, его напряжение стабилизации 8V. Так что 12+8=20. Однако, около одного вольта падает на транзисторе VТ1, так что выходит как раз как и надо.

Технические характеристики

7812 ещё называют регулятором с фиксированным напряжением в 12 В. При этом на вход микросхемы должно подаваться питание на 2-3 В больше, чем на выходе, иначе на нём не будет заявленных 12 В. Максимальный выходной ток может достигать 1,5 А с применением хорошего радиатора. Устройство технологически защищено: от теплового пробоя, короткого замыкания и превышения режимов безопасной работы (SOA). Что делает его практически «неубиваемым».

Максимальные параметры

Максимальными значениями характеристик для LM7812 считаются:

предельное напряжение на входе микросхемы не более 35 В;
сила тока на выходе до 1.5 А;
температура кристалла при работе может достигать +150 ОС;
температура хранения от -65 до +150 ОС;
допустимый нагрев припоя не более +230ОС, с интервалом до 10 сек.

Рассеиваемая мощность ограничена внутренней защитой (Internally limited), корпусным исполнением изделия и применением теплоотвода.

При расчёте максимальной рассеиваемой мощности работающего устройства применяют стандартную формулу PDmax = (TJmax — ТА) / θJA. Где TJmax – предельная температура кристалла, а ТА – предполагаемая для окружающего воздуха. θJA – это тепловое сопротивление к внешней среде, которое напрямую зависит от корпусного исполнения.

Например, для распространенных устройств в пластиковых ТО-220 θJA=54ОC/Вт. В случае использования радиатора, необходимо учитывать величину теплового сопротивления кристалла (θJC), которая составляет порядка 4ОC/Вт для такого корпуса.

Электрические параметры

Несмотря на то, что рассеиваемая мощность не приводится производителями в даташит вместе с максимальными параметрами, её рекомендованное значение прослеживается в электрических характеристиках LM7812. В столбце «условия тестирования» указана допустимая величина PD не более 15 Вт, при изменении напряжения на входе до 27 В и токе на выходе до 1 А. Температура кристалла, при этом, должна находится в диапазоне от 0 до +125ОС.

Данные представленные в этой таблице получены путем тестирования с двумя сглаживающими конденсаторами на входе (до 0,22 мкФ) и выходе (до 0,1 мкФ).

Интегральные стабилизаторы. Характеристики, схемы подключения, распиновка

2019-03-05 в 09:16 Готовый набор стабилизаторов напряжения можно приобрести в интернет-магазине.
Стабилизаторы положительного постоянного напряжения, максимально выходной ток — 100мА, корпус ТО-92 (рис1)

Тип	Входное напряжение В МИН\МАКС	Выходное напряжение В
78L05 78L06 78L08 78L09 78L12 78L15 78L18 78L24	7,2\30 8,2\30 10,2\30 11,2\30 14,2\30 17,2\30 20,2\30 26,2\30	5 6 8 9 12 15 18 24

Префикс зависит от изготовителя : LM78Lxx ACZ MC78Lxx CP ML78Lxx A

Стабилизаторы положительного постоянного напряжения, максимальный выходной ток — 500мА, корпус ТО-220 (рис. 3) или ТО-39(рис.6)

Тип	Входное напряжение В МИН\МАКС	Выходное напряжение В
78М05 78М06 78М08 78М12 78М15 78М20 78М24	7,5\35 8,5\35 10,5\35 14,5\35 17,5\35 22,5\40 26,5\40	5 6 8 12 15 20 24

Общие сведения:

Вход стабилизатора — IN Выход стабилизатора — OUT Общий — GND (Ground) Вход управления регулируемого стабилизатора — ADJ По входу INPUT, а так же по выходу OUTPUT стабилизатора во избежание самовозбуждения необходимо подключать конденсатор 47…220нФ. Если емкость конденсатора на выходе стабилизатора очень велика, а ток нагрузки мал, между входом и выходом необходимо включать диод. Это решение гарантирует, что напряжение будет очень быстро уменьшаться до величины входного напряжения. Для надежной работы стабилизатора напряжение на входе выбирается не менее чем на 3 В выше, чем выходное напряжение.
Стабилизаторы постоянного отрицательного напряжения с максимальным выходным током 100мА в корпусе ТО-92(рис. 2)

Тип	Входное напряжение В МИН\МАКС	Выходное напряжение В
79L05 79L06 79L08 79L09 79L12 79L15 79L18 79L24	-7,2\-30 -8,2\-30 -10,2\-30 -11,2\-30 -14,2\-30 -17,2\-30 -20,2\-30 -26,2\-30	-5 -6 -8 -9 -12 -15 -18 -24

Перфикс зависит от изготовителя : LM79Lxx ACZ MC79Lxx CP ML79Lxx A

Стабилизаторы постоянного положительного напряжения с выходным током более 1А в корпусе ТО-3 (рис.5)

Тип	Входное напряжение В МИН\МАКС	Выходное напряжение В\Выходной ток
78Н05 78Н05КС 78Н12КС 78Н15КС LM323K TDB0123КМ 78P05	7\20 8\25 15\25 18\25 7\20 7\20 8\35	5\3 5\5 12\5 15\5 5\3 5\3 5\10

Стабилизаторы постоянного отрицательного напряжения с максимальным выходным током 1А в корпусе ТО-220(рис.4)

Тип	Входное напряжение В МИН\МАКС	Выходное напряжение В
79L05 79L06 79L08 79L09 79L12 79L15 79L18 79L24	-7,8\-35 -8,8\-35 -10,8\-35 -11,8\-35 -14,8\-35 -17,5\-35 -20,5\-35 -26,5\-40	-5 -6 -8 -9 -12 -15 -18 -24

Стабилизаторы положительного постоянного напряжения, корпус — ТО-220 (рис. 3) или ТО-39 (рис.6)

Тип	Входное напряжение В Мин\Макс	Выходное напряжение В	Выходной ток А
7805 7806 7808 7812 7815 7818 7824 LM340-05 LM340-06 LM340-08 LM340-12 LM340-15 LM340-18 LM340-24 LM309K	7,5\35 8,5\35 10,5\35 14,5\35 17,5\35 20,5\35 26,5\40 7\35 8\35 10,5\35 15\35 17,5\35 21\40 27\40 7\35	5 6 8 12 15 18 24 5 6 8 12 15 21 24 5	1 1 1 1 1 1 1 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1

Тип	Максимальное входное напряжение В	Выходное напряжение В	Максимальный выходной ток А	Расположение выводов рис.	Схема включения рис.	Примечание
L200CV TDB0200SP LM317T LM317K TL317LP µA78MG µA78GKC µA78HGKC LM338 LM723 LM723TO L123 L146CB L146CT TDB1146DP	40 40 40 40 40 40 33 30 30 40 40 40 80 40 80	3…37 3…37 1,2…37 1,2…37 1,2…37 5…30 5…30 5…24 5…24 2…37 2…37 2…37 2…77 2…37 2…77	0…2 0…2 1,5 1,5 0,1 0,5 1 5 5 0,15 0,15 0,15 0,15 0,15 0,15	11 11 8 9 7 10 12 12 12 13 14 13 13 14 13	17 17 18 18 18 19 19 19 19 20 20 20 20 20 20	TO-220\5 TO-220\5 TO-220 TO-3 TO-92 TO-220\4 Pрасс=12Вт Pрасс=50Вт Pрасс=50Вт DIL-14 TO-100 DIL-14 DIL-14 TO-100 DIL-14

Готовый набор основных стабилизаторов напряжения можно приобрести в интернет-магазине.

Не пропустите обновления! Подписывайтесь на нашу страницу в Instagram. Так же у нас есть Telegram канал.

Вам понравился наш материал? Поделитесь с друзьями! Оценка статьи: 4.5 из 5. Уже оценило 2 читателя Автор: Администратор

Вам может быть это интересно

Схема включения

Сама по себе LM7812 представляет собой схему стабилизации напряжения и подключения к ней устройство обычно осуществляется только для этого. По сути, кроме неё для выполнения этой функции больше ничего не требуется. Начинающие радиолюбители применяют её в своих разработках без дополнительной обвязки и она в них работает, но это не совсем правильное решение.

Желательно следовать рекомендациям производителей, которые приводят схему включения 7812 с использованием двух конденсаторов на 25 В и более. Их необходимо паять как можно ближе к контактам, для более устойчивой работы микросхемы. При этом на входе необходима емкость больше, чем на выходе. Несоблюдении этого правила приводит к нестабильности выходного напряжения при резком изменении в нагрузке. Кроме того, такая емкостная обвязка выполняет защитные функции от самовозбуждения.

В паспорте заявлено, что на выходе допускается вообще не устанавливать сглаживающий конденсатор. Это возможно благодаря тому, что роль силового регулирующего элемента внутри серии 78xx выполняет эмиттерный повторитель на транзисторе Дарлингтона. Но как показывает практика, небольшую емкость все же ставят для лучшего подавления выходных высокочастотных пульсаций.

Пример работы подобной схемы можно посмотреть в небольшом видеоролике.

lm7812 стабилизатор 12 В

Стабилизатор напряжения 7812 изменяет напряжение величиной до 20 В в 12 В. Этот прибор часто использовался для создания стабильного напряжения работы устройств низкого напряжения: усилителя звука, микроконтроллеров, осветительных ламп.

На входной каскад можно подключить нестабильную величину напряжения, и даже переменное значение. LM 7812 является стабилизатором, входящим в серию микросхем 78хх. Они отличаются лишь напряжением выхода, остальные параметры остаются прежними.

Для лучшего отвода тепла прикрепляют охлаждающий радиатор к корпусу стабилизатора. Его можно снять от старых устройств с платы. Вместо радиатора можно использовать жесть от банок, нарезав ее полосками, и просверлив в них отверстия для крепления на винт.

Трехвыводные стабилизаторы

Для многих неответственных использований оптимальным выбором будет обычный 3-выводный стабилизатор. У него имеется всего 3 наружных вывода. Он имеет заводскую настройку на фиксированное напряжение. Серия 7800 – это представители стабилизаторов этого типа. В последних двух цифрах указывается напряжение. Об одном из этой серии, мы уже рассказывали ранее ()

На рисунке изображено, как просто выполнить стабилизатор, к примеру, на 5 вольт, применив одну схему. Емкость, подключенная параллельно выходу, оптимизирует процессы перехода и задерживает сопротивление выхода на низком уровне при повышенных частотах. Если прибор находится далеко от фильтра, то нужно использовать вспомогательный конденсатор входа. Серия 7800 производится в металлических и пластиковых корпусах.

технические характеристики и схема подключения

Особенности подключения

На lm317t схема включения довольно проста, состоит из минимального количества компонентов. При этом их число зависит от назначения устройства. Если изготавливается стабилизатор напряжения, для него потребуются следующие детали:

Rs – шунтирующее сопротивление, выполняющее также роль балласта. Выбирается значением около 0,2 Ом, если требуется обеспечить максимальный выходной ток до 1,5 А.

Резистивный делить с R1, R2, подключенный к выходу и корпусу, а со средней точки поступает регулирующее напряжение, образуя глубокую обратную связь. Благодаря чему достигается минимальный коэффициент пульсаций и высокая стабильность выходного напряжения. Их сопротивление выбирается исходя из соотношения 1:10: R1=240 Ом, R2=2,4 кОм. Это типовая схема стабилизатора напряжения с выходным напряжением 12 В.

Если требуется сконструировать стабилизатор тока, для этого понадобится еще меньше компонентов:

R1, являющееся шунтом. Им задается выходной ток, который не должен превышать 1,5 А.

Чтобы правильно рассчитать схему того или другого устройства, всегда можно использовать калькулятор lm317. Что касается расчета Rs, то его можно определить по обычной формуле: Iвых. = Uоп/R1. На lm317 стабилизатор тока светодиода получается достаточно качественный, который может быть изготовлен нескольких типов в зависимости от мощности LED:

для подключения одноватного светодиода с током потребления 350мА необходимо использовать Rs = 3,6 Ом. Его мощность выбирается не менее 0,5 Вт;
для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт.

На lm317 стабилизатор тока светодиода получается достаточно надежный, но важно правильно рассчитать сопротивление шунта и выбрать его мощность. А поможет в этом деле калькулятор

Также на светодиодах и на основе этой МС изготавливают различные мощные светильники и самодельные прожекторы.

Стабилизатор напряжения на мощном полевом транзисторе 13В (IRLR2905)

При построении сильноточных стабилизаторов напряжения радиолюбители обычно используют специализированные микросхемы серии 142 и аналогичные, «усиленные» одним или несколькими, включенными параллельно, биполярными транзисторами. Если для этих целей применить мощный переключательный полевой транзистор, то удастся собрать более простой сильноточный стабилизатор,

Схема одного из вариантов такого стабилизатора приведена на рис. 3.28.0. Со вторичной обмотки трансформатора переменное напряжение около 13 В (эффективное значение) поступает на выпрямитель и сглаживающий фильтр. На конденсаторах фильтра оно равно 16 В. Это напряжение поступает на сток мощного транзистора VT1 и через резистор R1 на затвор, открывая транзистор.

Часть выходного напряжения через делитель R2, R3 подается на вход микросхемы DA1, замыкая цепь ООС. Напряжение на выходе стабилизатора возрастает вплоть до того момента, пока напряжение на входе управления микросхемы DA1 не достигнет порогового, около 2,5 В. В этот момент микросхема открывается, понижая напряжение на затворе мощного транзистора, т.е. частично закрывая его, и, таким образом, устройство входит в режим стабилизации. Лучшие результаты удастся получить, если диод VD2 подключить к выпрямительному мосту (рис. 3.28.6). В этом случае напряжение на конденсаторе С5 увеличится, поскольку падение напряжения на диоде VD2 будет меньше, чем падение напряжения на диодах моста, особенно при максимальном токе.

При необходимости плавной регулировки выходного напряжения постоянный резистор R2 следует заменить переменным или подстроенным резистором.

В стабилизаторе в качестве регулирующего элемента применен мощный полевой транзистор IRLR2905. Хотя он и предназначен для работы в ключевом (переключательном) режиме, в данном стабилизаторе он используется в линейном режиме. Транзистор имеет в открытом состоянии весьма малое сопротивление канала (0,027 Ом), обеспечивает ток до 30 А при температуре корпуса до 100°С, обладает высокой крутизной и требует для управления напряжения на затворе всего 2,5…3 В. Мощность, рассеиваемая транзистором, может достигать 110 Вт.

Полевым транзистором управляет микросхема параллельного стабилизатора напряжения КР142ЕН19 (импортный аналог TL431). Конденсаторы — малогабаритные танталовые, резисторы — MJ1T, С2-33, диод VD2 — выпрямительный с малым падением напряжения (германиевый, диод Шоттки). Параметры трансформатора, диодного моста и конденсатора С1 выбирают исходя из необходимого выходного напряжения и тока. Хотя транзистор и рассчитан на большие токи и большую рассеиваемую мощность, для реализации всех его возможностей необходимо обеспечить эффективный теплоотвод.

Налаживание сводится к установке требуемого значения выходного напряжения. Надо обязательно проверить устройство на отсутствие самовозбуждения во всем диапазоне рабочих токов. Для этого напряжения в различных точках устройства контролируют с помощью осциллографа. Если самовозбуждение возникает, то параллельно конденсаторам CI, С2 и С4 следует подключить керамические конденсаторы емкостью 0,1 мкФ с выводами минимальной длины. Размещаются эти конденсаторы как можно ближе к транзистору VT1 и микросхеме DA1.

Печатная плата устройства приведена на рис. 3.29. Эта плата рассчитана на установку малогабаритных деталей в корпусах для поверхностного монтажа, в том числе и микросхема КР142ЕН19 требует замены на импортный аналог в корпусе SO-8.

В случае, если полевой транзистор найти не удалось, стабилизатор можно выполнить по другой схеме (рис. 3.30), на мощных биполярных транзисторах, с использованием той же микросхемы. Правда, максимальный ток нагрузки у этого варианта стабилизатора не более 3…4 А. Для повышения коэффициента стабилизации применен стабилизатор тока на полевом транзисторе, в качестве регулирующего элемента применен мощный составной транзистор. Трансформатор должен обеспечивать на вторичной обмотке напряжение не менее 15 В при максимальном токе нагрузки.

Архивы

АрхивыВыберите месяц Апрель 2021 (1) Март 2021 (3) Февраль 2021 (2) Январь 2021 (1) Декабрь 2020 (1) Ноябрь 2020 (1) Октябрь 2020 (1) Сентябрь 2020 (2) Июль 2020 (2) Июнь 2020 (1) Апрель 2020 (1) Март 2020 (3) Февраль 2020 (2) Декабрь 2019 (2) Октябрь 2019 (3) Сентябрь 2019 (3) Август 2019 (4) Июнь 2019 (4) Февраль 2019 (2) Январь 2019 (2) Декабрь 2018 (2) Ноябрь 2018 (2) Октябрь 2018 (3) Сентябрь 2018 (2) Август 2018 (3) Июль 2018 (2) Апрель 2018 (2) Март 2018 (1) Февраль 2018 (2) Январь 2018 (1) Декабрь 2017 (2) Ноябрь 2017 (2) Октябрь 2017 (2) Сентябрь 2017 (4) Август 2017 (5) Июль 2017 (1) Июнь 2017 (3) Май 2017 (1) Апрель 2017 (6) Февраль 2017 (2) Январь 2017 (2) Декабрь 2016 (3) Октябрь 2016 (1) Сентябрь 2016 (3) Август 2016 (1) Июль 2016 (9) Июнь 2016 (3) Апрель 2016 (5) Март 2016 (1) Февраль 2016 (3) Январь 2016 (3) Декабрь 2015 (3) Ноябрь 2015 (4) Октябрь 2015 (6) Сентябрь 2015 (5) Август 2015 (1) Июль 2015 (1) Июнь 2015 (3) Май 2015 (3) Апрель 2015 (3) Март 2015 (2) Январь 2015 (4) Декабрь 2014 (9) Ноябрь 2014 (4) Октябрь 2014 (4) Сентябрь 2014 (7) Август 2014 (3) Июль 2014 (2) Июнь 2014 (6) Май 2014 (4) Апрель 2014 (2) Март 2014 (2) Февраль 2014 (5) Январь 2014 (4) Декабрь 2013 (7) Ноябрь 2013 (6) Октябрь 2013 (7) Сентябрь 2013 (8) Август 2013 (2) Июль 2013 (1) Июнь 2013 (2) Май 2013 (4) Апрель 2013 (7) Март 2013 (7) Февраль 2013 (7) Январь 2013 (11) Декабрь 2012 (7) Ноябрь 2012 (5) Октябрь 2012 (2) Сентябрь 2012 (10) Август 2012 (14) Июль 2012 (5) Июнь 2012 (21) Май 2012 (13) Апрель 2012 (4) Февраль 2012 (6) Январь 2012 (6) Декабрь 2011 (2) Ноябрь 2011 (9) Октябрь 2011 (14) Сентябрь 2011 (22) Август 2011 (1) Июль 2011 (5)

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Линейный драйвер на LM317

Описание и Характеристики

По-сути, LM317
представляет собой стабилизатор напряжения
, который можно включить и как стабилизатор тока
. Схема драйвера на этой микросхеме проста, как угол дома: вам потребуется сама микросхема и… один опорный резистор – и все! Все детали можно спаять навесным монтажом, прикрутив микросхему прямо к радиатору. Благодаря простоте и доступности при стоимости микросхемы около 0,2 у.е.
, эта микросхема многие годы пользуется огромной популярностью среди радиолюбителей. Один из аналогов микросхемы – популярная отечественная «КРЕН-ка» КР142ЕН12.

В зависимости от исполнения LM317 может иметь добавочный индекс, характеризующий корпус микросхемы. Наиболее распространенный варинат – LM317T
в корпусе TO-220
под винт для крепления непосредственно к радиатору охлаждения. LM317D2T
в корпусе D 2 PAK
рассчитана для монтажа на плате при небольшой мощности нагрузки.

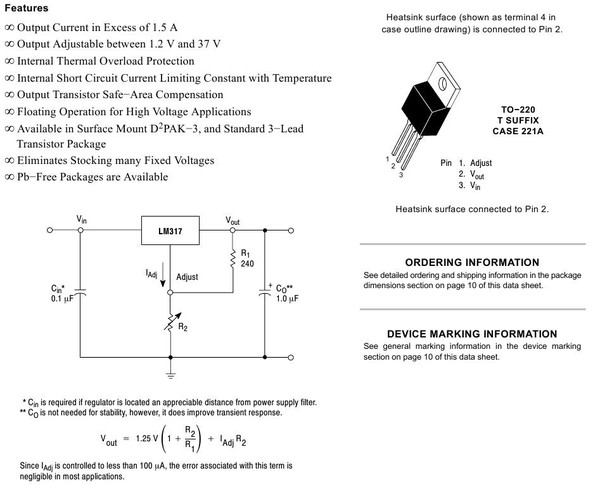

Микросхема линейного стабилизатора LM317 / LM317T

Принцип регулирования напряжения/тока линейного стабилизатора состоит в том, что стабилизатор изменяет сопротивление p-n перехода выходного мощного транзистора (по сути, последовательного резистора в цепи) и тем самым адаптивно отсекает “лишнее” напряжение или гасит на себе “лишний” ток. Благодаря этому к питающему напряжению не домешиваются какие-либо высокочастотные помехи, поскольку их нет в принципе. Однако, у линейных стабилизаторов есть и серьезный недостаток. Как известно, при прохождении тока через любой резистор, на нем рассеивается мощность в виде тепла. Поэтому у линейного стабилизатора на LM317
склонность к сильному нагреву и, как следствие, достаточно низкий КПД
.

Схемы и примеры включения

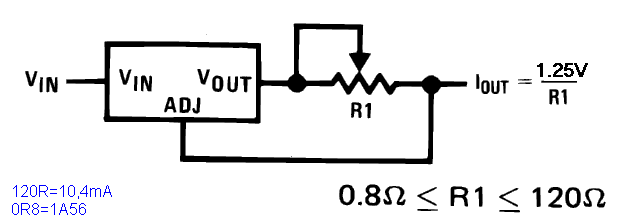

Схема подключения LM317
для стабилизатора тока
предельна проста – просто подключить опорный резистор заданного номинала между ножками выхода и регуляторным входом. Значения сопротивления и мощности опорного резистора можно расчитать по упрощеной формуле:

R
= 1,25 / I out P
= 1,25 ⋅ I out

Полученные значения округляем до ближайшего значения номиналов сопротивления и до ближайшего бо́льшего
значения мощности, например для подключения полуваттных SMD 5730 получаем резистор на 8,2 Ом, мощностью 0,25 Вт, а для светодиодов на 1 Вт (300 мА), соответственно – 4,3 Ом и 0,5 Вт. Может оказаться, что резисторов требуемого номинала нет в наличии, тогда можно скомбинировать составной резистор из нескольких одинаковых, соединив из параллельно. В таком случае суммарное сопротивление такого составного резистора будет равно сопротивлению каждого резистора поделенного
на их кол-во, а мощность будет равно мощности каждого резистора помноженного
на их кол-во. Для простоты расчетов в Сети есть достаточно много он-лайн калькуляторов, например, такой .

Для работы стабилизатора тока на LM317 происходит падение напряжения не менее 3 В
– это надо учитывать при подборе входного напряжения и количества последовательно соединенных светодиодов. Например, рабочее напряжение для SMD 5730 – 3,3…3,4 В. Следовательно, если подключать по 3 светодиода в группе, то входное напряжение должно быть от 13 В (рабочее напряжение исправной бортовой сети автомобиля – 14 В).

При всей свое простоте линейный стабилизатор тока на LM317
отличается низким КПД и потребностью в дополнительным охлаждением.

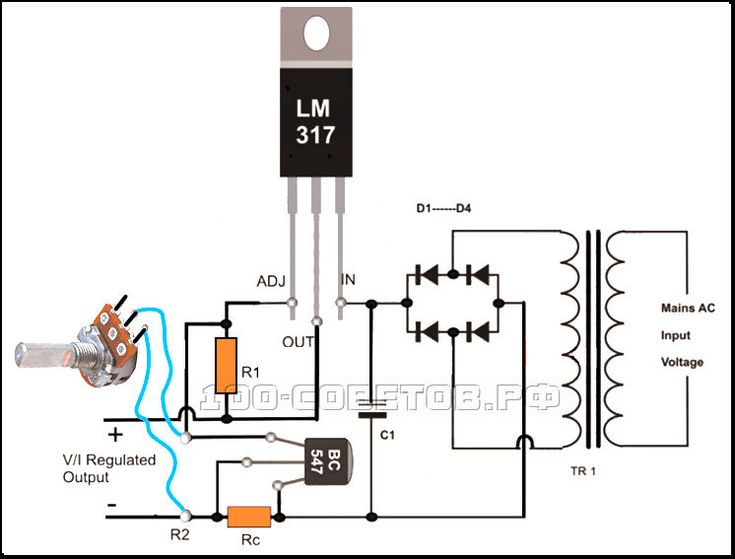

Регулируемый блок питания на стабилизаторе напряжения LM317

Начинающему радиолюбителю просто не обойтись без хотя бы простейшего блока питания. При разработке или настройке того или иного устройства регулируемый блок питания является не заменимым атрибутом. Но если вы начинающий радиолюбитель, и не можете позволить себе дорогой навороченный блок питания, то эта статья поможет вам восполнить вашу нужду

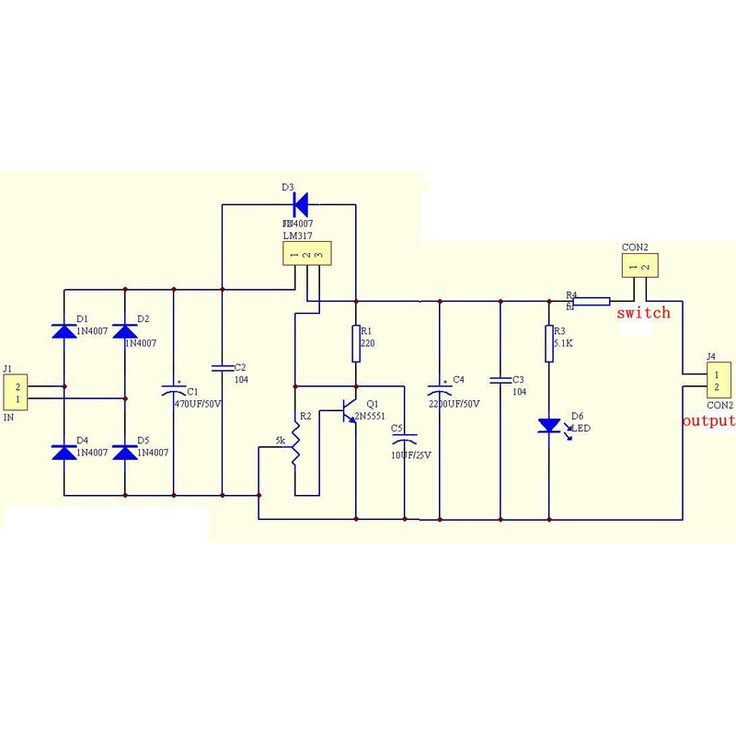

Блок питания на микросхеме LM317T, схема:

В интернете встречается неисчислимое множество схем различных блоков питания. Но даже на первый взгляд легкие схемы, в процессе настройки оказываются не такими уж и легкими. Я рекомендую вам рассмотреть очень простую в настройке, дешевую и надёжную схему блока питания на микросхеме стабилизаторе LM317T, которая регулирует напряжение от 1,3 до 30 В и обеспечивает ток 1А (как правило, этого достаточно для простых радиолюбительских схем) рисунок №1.

VD1 – VD4, VD6, VD7 – Полупроводниковые диоды типа 1N5399 (1.5А 1000В) хотя, вы можете использовать любые другие подходящие по максимальному току 1.5 ампера и напряжению около 50 вольт. Можно также использовать диодный мост с теми же характеристиками. У кого что есть – тот из того и лепит:)VD5 – Обыкновенный светодиод (его не обязательно впаивать) он сигнализирует о включении питания. Диод VD6, защищает схему от бросков тока. VD7 — защищает микросхему от паразитного разряда ёмкости конденсатора С3.

R1 – около 18 КОм (нужно подбирать под ток светодиода).R2 — Можно не впаивать — он необходим в том случае если вам нужно получить нестандартные пределы регулировки напряжения. Вы просто подбираете его таким образом что бы сумма R2 + R3 = 5КОм.

R3 — 5,6 Ком.R4 – 240 Ом.C1 – 2200 мкФ (электролитический)

C2 — 0,1 мкФC3 — 10 мкФ (электролитический)C4 — 1 мкФ (электролитический)DA1 – LM317T

Основным элементом в схеме является микросхема LM317T, все её характеристики вы можете без труда посмотреть в мануале на микросхему. Единственное что следует отдельно отметить, это то что её обязательно необходимо цеплять на радиатор (рисунок №2) что бы микросхема не вышла из строя.

Максимальный ток у неё по документации 1.5 А – но я не рекомендую вгонять её в такие придельные режимы работы.Трансформатор я рекомендую использовать тоже с запасом по току (ток 3А), дабы в случае резкого броска тока он не вышел из строя.Каждый радиолюбитель делает печатные платы как ему самому угодно – но если вам лень её трассировать – можете использовать мой вариант печатной платы рисунок №3, который доступен по этой ссылке или по этой ссылке. Файлы можно открыть с помощью программы Sprint-Layout 5.

Прежде чем начать делать мой вариант разводки платы – ещё раз его просмотрите и проанализируйте!!! Плату я трассировал под способ фотолитографии, так что разверните её как необходимо вам. Я старался сделать плату наиболее универсальной для этой схемы и делал её под свои нужды. Если вы не будите впаивать резистор R2 – то вместо него просто нужна перемычка.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт https://bip-mip.com/

Дополнительные рекомендации по настройки схемы:

Все сопротивления в схеме лучше всего ставить полуваттные, это почти гарантия стабильной работоспособности схемы, даже в предельных условиях эксплуатации. Резистор R2 можно полностью исключить из схемы, я оставлял под него место на те случаи, когда нужно получит нестандартное напряжение. А ещё, хорошенько покопавшись в интернете, я нашел специальный калькулятор для пересчёта LM317, а именно резисторов в цепи управления регулировки напряжения.

Резисторы R3 и R4 – это обыкновенный делитель напряжения, таким образом, мы можем его подобрать под те резисторы, что у нас есть под рукой (в заданных пределах) – это очень удобно и позволяет без особого труда отрегулировать работу LM317T под любое напряжение (верхний придел может варьироваться от 2 до 37 В). К примеру, можно так подобрать резисторы, чтобы ваш блок питания регулировался от 1,2 до 20В – всё зависит от пересчёта делителя R3 и R4. Формулу по которой работает калькулятор, вы можете узнать почитав даташит на ЛМ317Т. В остальном — если всё собрано верно , блок питания сразу же готов к работе.

Герой обзора:

Тестирование:

Подобные стабилизаторы выпускаются многими производителями, вот .
Расположение ножек следующее:1 – регулировка;
2 – выход;
3 – вход.
Собираем простейший стабилизатор напряжения по схеме из руководства:Вот что удалось получить при 3 положениях переменного резистора:Результаты, прямо скажем так, не очень. Стабилизатором это назвать язык не поворачивается.
Далее я нагрузил стабилизатор 25 Омным резистором и картина полностью преобразилась:
Далее я решил проверить зависимость выходного напряжения от тока нагрузки, для чего задал входное напряжения 15В, подстроечным резистором выставил выходное напряжение около 5В, и выход нагрузил переменным 100 Омным проволочным резистором. Вот что получилось:Ток более 0,8А получить не удалось, т.к. начало падать входное напряжение (БП слабый). В результате этого тестирования, стабилизатор с радиатором нагрелся до 65 градусов:
Для проверки работы стабилизатора тока, была собрана следующая схема:Вместо переменного резистора я использовал постоянный, вот результаты тестирования:Стабилизация по току тоже хорошая.
Ну и как обзор может быть без сжигания героя? Для этого я собрал снова стабилизатор напряжения, на вход подал 15В, выход настроил на 5В, т.е. на стабилизаторе упало 10В, и нагрузил на 0,8А, т.е. на стабилизаторе выделялось 8Вт мощности. Радиатор убрал.
Результат продемонстрировал на следующем видео:

Тюнинг ВАЗ 2109

Всем хорош способ подключения светодиодов, описанный в предыдущей статье, за исключением одного: при изменении оборотов двигателя напряжение бортовой сети автомобиля может изменяться. При этом яркость светодиодов также будет «плавать», что не совсем хорошо, да и внешний вид светодиодной подсветки страдает. Поэтому хотелось бы подключать светодиоды через устройство, которое при различном поданном на него напряжении будет выдавать одинаковый ток.

Напомним, что светодиод представляет из себя прибор, питаемый током (а не напряжением, как многие ошибочно считают).

Так вот, такое решение существует в природе, и оно очень компактно и стоит копейки. Оно называется драйвер, и представляет из себя стабилизатор LM317, имеющий вид микросхемы с тремя ножками. Также ее очевидное преимущество для начинающих автоэлектриков – ее достаточно сложно спалить.

Для ее использования в качестве драйвера питания групп светодиодов в автомобиле ее нужно включить в режиме стабилизации тока по следующей схеме:

Как видим, на схеме кроме самого стабилизатора присутствует резистор R1, номинал которого нам нужно подобрать для того, чтобы на выходе схемы получить стабильный ток в 20 мА, ну или сколько нужно в зависимости от параметров светодиодов.

Поступаем следующим образом. Нам понадобится переменный резистор с полным сопротивлением порядка 0,5 кОм, и мультиметр. Подключив центральный и один из крайних выводов переменного резистора к мультиметру в режиме измерения сопротивления, вращением ручки резистора добиваемся максимального его сопротивления. Это будет одно из крайних положений ручки.

Затем собираем из наших деталей вот такую схему. Как несложно заметить она повторяет схему подключения драйвера, и резистором служит в ней наш переменный резистор.

Теперь переключаем мультиметр в режим измерения тока, подаем напряжение, и вращая ручку переменного резистора, добиваемся установления в цепи тока в 20 мА.

Далее питание отключается, переменный резистор из схемы извлекается, и замеряется его сопротивление. И вместо него в схему впаиваем постоянный резистор полученного сопротивления. Все, наш драйвер готов.

Количество запитываемых от стабилизатора светодиодов желательно подбирать так, чтобы на стабилизаторе оставалось как можно меньше напряжения для снижения мощности, рассеиваемой на самом драйвере, особенно при больших токах. Если ваши светодиоды рассчитаны на потребление тока более 350 мА, микросхему нужно разместить на алюминиевый радиатор для улучшения теплоотдачи.

Также корпус микросхемы имеет контакт со своей средней ножкой, так что ее нужно изолировать от кузова автомобиля. Сама такая микросхема понижает напряжение, которое подается на светодиоды на 2-3В, так что на выходе будет 11-12В, это стоит учитывать.

Вот и все ваш стабилизатор (драйвер) готов, можно подключать светодиоды. При стабилизированном питании они прослужат гораздо дольше.

(4 голоса, среднее: 4.8 из 5)

Доработка реле контроля исправности ламп под светодиоды

Светодиоды в фонарях заднего хода.Фотоотчет

Построение мощных регулируемых блоков питания

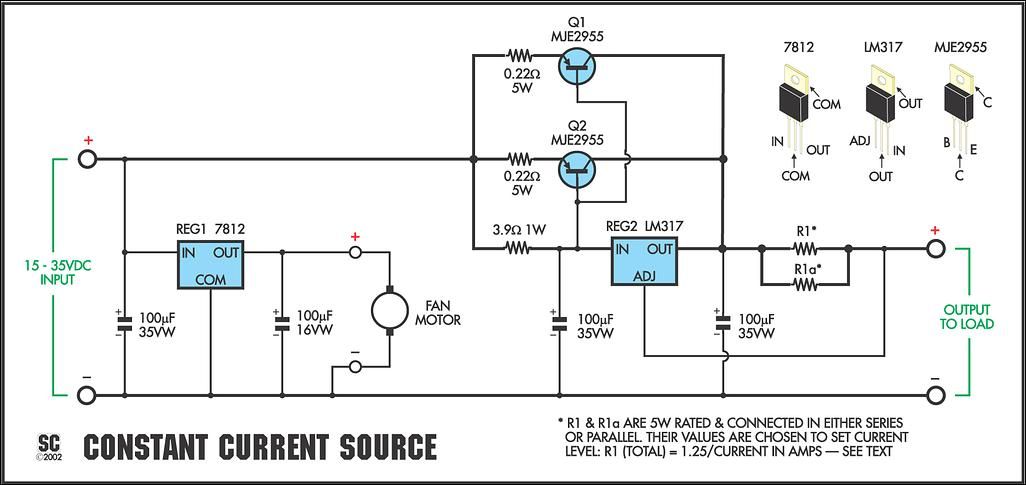

Внутренний транзистор lm317 недостаточно мощный, для его увеличения придется использовать внешние дополнительные транзисторы. В данном случае выбираются компоненты без ограничений, потому что управление ими требует намного меньших величин токов, которые микросхема вполне способна предоставить.

Регулируемый блок питания lm317 с внешним транзистором не сильно отличается от обычного включения. Вместо постоянного R2 устанавливается переменный резистор, а база транзистора подключается на вход микросхемы через дополнительный ограничивающий резистор, запирающий транзистор. В качестве управляемого используется биполярный ключ с проводимостью p-n-p. В таком исполнении микросхема оперирует токами порядка 10 мА.

При проектировании двухполярных источников питания потребуется использовать комплементарную пару этой микросхемы, которой является lm337. А для увеличения выходного тока применяется транзистор с проводимостью n-p-n. В обратном плече стабилизатора компоненты подключаются таким же образом, как и в верхнем. В качестве первичной цепи выступает трансформатор или импульсный блок, что зависит от качества работы схемы и ее эффективности.

Регулятор напряжения LM338: распиновка, техническое описание, схема [Часто задаваемые вопросы]

Драйвер шагового двигателя A4988 VS TMC2208 Различия, характеристики, распиновка

Четырехканальный операционный усилитель TL074: знакомство с распиновкой, техническое описание

Автор: Миа

Дата: 25 января 2022 г.

LM338 представляет собой регулируемый 3-контактный положительный регулятор напряжения , способный подавать более 5A в диапазоне выходного напряжения от 1,2 В до 32 В .

В этом блоге будет представлена информация о LM338, включая его распиновку, характеристики и схемы применения, техническое описание и некоторую другую информацию.

Каталог

LM338 Описание

LM338 Распиновка

LM338 Features

LM338 Parameter

LM338 Functional Block Diagram

LM338 Schematic Diagram

LM338 Circuit

LM338 Application

LM338 Упаковка

LM338 Производитель

Компонент Техническое описание0003

Часто задаваемые вопросы

LM338 Описание

LM338 — это регулируемый 3-контактный регулятор положительного напряжения, который может подавать напряжение свыше 1,2 В в диапазоне от 1,2 В до 1,2 А в диапазоне. Он исключительно прост в использовании и требует всего 2 резистора для установки выходного напряжения. Тщательная разработка схемы привела к превосходной регулировке нагрузки и линии, сравнимой со многими коммерческими блоками питания.

Регулятор напряжения LM338 предлагает полная защита от перегрузки.

LM338 поставляется в стандартном 3-выводном транзисторном корпусе .

Обычно конденсаторы не требуются, если только устройство не расположено на расстоянии более 150 мм (6 дюймов) от конденсаторов входного фильтра, и в этом случае требуется входной обходной конденсатор. Для улучшения переходных характеристик можно добавить дополнительный выходной конденсатор. Клемму регулировки регулятора можно обойти, чтобы добиться очень высокого подавления пульсаций. Для получения дополнительной информации о регулируемом регуляторе напряжения LM338 см. листы технических данных регулируемого регулятора ниже.

Распиновка LM338


LM338	Распиновка LM338

Характеристики LM338

Указанный пиковый выходной ток 7 А
Заданный выходной ток 5 А
Регулируемый выход до 1,2 В
Специфицированный тепловой регламент
Постоянный предел тока с температурой
Протестировано усовершенствование продукта P+
Выход защищен от короткого замыкания

LM338 Параметр

Производитель:	Техасские инструменты
Серия:	—
Упаковка:	Трубка
Статус детали:	Активный
Конфигурация выхода:	Положительный
Тип выхода:	Регулируемый
Количество регуляторов:	1
Напряжение — вход (макс. ):	40 В
Напряжение — выход (мин./фикс.):	1．24В
Напряжение — выход (макс.):	32 В
Падение напряжения (макс.):	—
Ток — Выход:	5А
PSRR:	75 дБ ~ 60 дБ (120 Гц)
Элементы управления:	—
Функции защиты:	Короткое замыкание из-за перегрева
Рабочая температура:	0°С ~ 125°С
Тип крепления:	Сквозное отверстие
Упаковка/футляр:	ТО-220-3
Упаковка устройства поставщика:	ТО-220-3
Номер базовой детали:	ЛМ338

Функциональная блок-схема LM338

Принципиальная схема LM338

Вы можете использовать этот Калькулятор регулятора напряжения, чтобы изменить значение резистора программирования (R1) и резистора задания выходного сигнала (R2), а также рассчитать выходное напряжение для LM338 трехполюсного регулируемого регулятора напряжения.

Этот калькулятор регулятора напряжения будет работать для всех регуляторов напряжения с эталонным напряжением (VREF) 1,25. Для регуляторов LM338 и LM350 обычно используется 120 Ом для программного резистора R1. Однако для R1 можно использовать и другие значения, такие как 150 или 220 Ом. Регулятор напряжения LM338 также может быть сконфигурирован для регулирования тока в цепи.

LM338 Схематическая диаграмма

LM338 Схема

На следующих схемах показаны типичных применений схемы для регулятора напряжения LM338.

Примечание. Падение напряжения стабилизатора ИС составляет от 1,5 до 2,5 В в зависимости от выходного тока (IOUT). Следовательно, входное напряжение стабилизатора LM338 должно быть как минимум на 1,5–2,5 В больше, чем желаемое выходное напряжение. Планируйте, чтобы выходное напряжение составляло около 3 В от желаемого выходного напряжения. Вы не хотите использовать слишком высокое входное напряжение, так как излишки должны рассеиваться в виде тепла через регулятор. Подробные сведения о падении напряжения и требованиях к радиатору см. в таблицах данных регулятора напряжения выше.

Рис. 1. Регулируемый регулятор напряжения от 1,2 до 25 В

При использовании внешних конденсаторов с регулятором напряжения может потребоваться использование защитных диодов для предотвращения разряда конденсаторов через слаботочные точки в регулятор напряжения. Даже небольшие конденсаторы могут иметь достаточно низкое внутреннее последовательное сопротивление, чтобы при укорочении выдавать всплески 20 А. Хотя импульс очень короткий по продолжительности, его энергии достаточно, чтобы повредить части микросхемы регулятора. Для выходного напряжения менее 25 В или емкости более 10 мкФ защитные диоды не требуются. На рис. 2 показан LM338 с включенными защитными диодами для использования с выходным напряжением более 25 В и высокими значениями выходной емкости.

Рис. 2. Регулируемый регулятор напряжения с защитными диодами

Твердотельные танталовые конденсаторы можно использовать на выходе напряжения для улучшения подавления пульсаций регулятора напряжения.

Figure 3. Adjustable Voltage Regulator with Improved Ripple Rejection

LM338 Application

LM338 Package

LM338 Manufacturer

Texas Instruments Incorporated (TI) is an American technology company headquartered in Dallas, Texas, которая разрабатывает и производит полупроводники и различные интегральные схемы, которые она продает разработчикам и производителям электроники по всему миру. Это одна из 10 крупнейших полупроводниковых компаний мира по объему продаж. Компания сосредоточена на разработке аналоговых чипов и встроенных процессоров, на долю которых приходится более 80% ее доходов. TI также производит технологии цифровой обработки света и продукты для образовательных технологий, включая калькуляторы, микроконтроллеры и многоядерные процессоры. По состоянию на 2016 г. компания владеет 45 000 патентов по всему миру.

Спецификация компонентов

Часто задаваемые вопросы

Что такое lm338?

LM138/LM238/ LM338 — это регулируемые стабилизаторы положительного напряжения с 3 выводами, способные подавать более 5 А в диапазоне выходного напряжения от 1,2 В до 32 В.

Каков номинальный ток стабилизатора напряжения IC LM338 K?

LM317 / LM338 / LM350 семейство регулируемых 3-выводных регуляторов напряжения с положительным напряжением может принимать входное напряжение от 3 до 40 постоянного тока и обеспечивать регулируемое напряжение в диапазоне 3 1,2 В до 9014 0,1 выходное напряжение от 1,2 В до 9013 В. Регуляторы напряжения LM317 могут обеспечить до 1,5 ампер (А) выходного тока .

Что такое регулируемый регулятор напряжения?

Регулируемый регулятор напряжения вырабатывает выходное напряжение постоянного тока , которое можно настроить на любое другое значение определенного напряжения диапазона. Следовательно, регулируемый регулятор напряжения также называется регулируемым регулятором напряжения . Выходное значение постоянного напряжения регулируемого регулятора напряжения может быть как положительным, так и отрицательным.

Какова функция регулятора напряжения?

Регулятор напряжения генерирует фиксированное выходное напряжение заданной величины, которое остается постоянным независимо от изменений его входного напряжения или условий нагрузки. Существует два типа регуляторов напряжения: линейный и импульсный.

Как проверить регулятор напряжения?

Лучший способ проверить регулятор напряжения с помощью мультиметра, и то, что вы делаете, это надеваете клещи мультиметра непосредственно на клеммы аккумулятора. Положительное читается к положительному, а черное к отрицательному. И ты сказал это напряжение , а при выключенной машине должно быть чуть больше 12 вольт. Вот это здоровая батарея.

Заказ и качество

Поделиться 28 февраля 2022 г. 9855

Введение Блок микроконтроллера, также известный как однокристальный микрокомпьютер, представляет собой небольшой компьютер на микросхеме интегральной схемы (ИС), которая соответствующим образом снижает частоту и характеристики . ..

Продолжить чтение »

STM32F042C6U6: модели САПР, техническое описание, характеристики [видео и часто задаваемые вопросы]

Candy 6 сентября 2022 г. 109

CatalogSTM32F042C6U6 Product OverviewRelated Video IntroductionSTM32F042C6U6 CAD ModelsSTM32F042C6U6 Pin ConfigurationSTM32F042C6U6 Block DiagramSTM32F042C6U6 FeaturesSTM32F042C6U6 ApplicationsSTM32F0…

MCP25625 CAN Controller: Specifications, Attributes, and Parameters

Ирэн 25 января 2022 г. 712

MCP25625 объединяет как контроллер CAN, так и приемопередатчик CAN. Таким образом, это законченное решение CAN, которое можно легко добавить к микроконтроллеру с интерфейсом SPI. КаталогПродукт…

Продолжить чтение »

LM7171 Усилитель обратной связи: техническое описание, применение, схемы

Irene 20 января 2022 г. 890

LM7171 — это быстродействующий усилитель с обратной связью по напряжению, который имеет нарастающую характеристику усилителя с обратной связью по току. КаталогОбзор продукцииLM7171 Упрощенная принципиальная схемаLM7171 Размеры корпуса…

Продолжить чтение »

Микроконтроллер ATTINY1616: техническое описание, распиновка и макетная плата

Irene 12 апр 2022 1530

Каталог ОписаниеtinyAVR 1-series ОбзорATTINY1616 РаспиновкаATTINY1616 Development BoardПрограммистБлок-схемаКонфигурация и пользовательские предохранители (FUSE)ОсобенностиТехнические характеристикиАтрибуты продуктаПроизводи…

Продолжить чтение »

# 0 1 2 3 4 5 6 7 8 9А Б С Д Е Ф грамм ЧАС я Дж К л М Н О п Вопрос р С Т U В Вт Икс Д Z

LM338 | Техническое описание | Регулируемый источник питания 5A и 10A

Вот схема регулируемого источника питания постоянного тока LM338, от 1,2 В до 30 В. Он может обеспечить ток максимум до 5А и 10А. Если вы использовали LM317 или LM350.

Они похожи, поэтому просты в использовании с несколькими компонентами. Но у LM338 ток выше, чем у LM317. Вы можете посмотреть таблицу данных ниже, чтобы узнать больше о спецификациях.

LM338 Dataheet and Pinout

LM338 Особенности

Схематическая диаграмма

LM338 Калькулятор базового напряжения схемы

Посмотрите на список резисторов (без расчета):

Diodes

1.25V TO 30V, 5A.

Как работает эта схема

Детали, которые вам понадобятся

Здание

ПРИМЕЧАНИЕ:

Регулируемый источник питания постоянного тока 1–20 В, 10 А

See other LM338 circuits

0 to 22V Adjustable voltage regulator

Precision Current Limiter

5A current Regulator circuit

Adjustable Current Regulator circuit

LM338 Datasheet and Pinout

The LM138/LM238/LM338 are adjustable 3-контактные регуляторы положительного напряжения, способные подавать более 5 А в диапазоне выходного напряжения от 1,2 В до 32 В.

Они исключительно просты в использовании и требуют всего 2 резистора для установки выходного напряжения.

Тщательная разработка схемы привела к выдающимся характеристикам нагрузки и стабилизации сети, сравнимым со многими коммерческими блоками питания.

Семейство LM338 или LM138 поставляется в стандартном трехвыводном транзисторном корпусе.

LM338 Особенности

7A Максимальный выходной ток
5A Выходной ток
Регулируемый выход 1,2 В до 37 В
Регуляция 905% /VAIL —
.0154
Постоянный предел тока в зависимости от температуры

Распиновка LM338K To-03 и LM338T TO-220

Принципиальная схема

Посмотрите на принципиальную схему внутри LM338.

В нем много транзисторов, стабилитронов, резисторов и конденсаторов. Мы не можем узнать все об этом. Но я думаю, что мы можем это сделать.

LM338 Базовая схема Калькулятор напряжения

Посмотрите на базовую схему. Мы используем только 2 резистора, чтобы установить постоянное выходное напряжение.

Vout = 1,25 В x {1+R2/R1} + Iadj x R2

Некоторые говорят, что Iadj имеет очень низкий ток (всего около 50 мкА).
Итак, мы можем их порубить. Он короче и его легко вычислить.

Vout = 1,25 В x {1+R2/R1}

Что лучше?

Например:
Вы используете R1 = 270 Ом и R2 = 390 Ом. Это приводит к выходу 3,06 В

Это легко? Если у вас есть выбор напряжения с большинством резисторов. В местных магазинах рядом с вами.

Посмотрите список резисторов (без расчета):

У вас нет калькулятора, правильно или слишком мало времени или очень медленный мозг. Смотрите ниже, у меня есть простое решение. Для вас (и для меня тоже) выбрать правильный резистор в соответствии с нужным нам напряжением.

1,43 В: R1 = 470 Ом, R2 = 68 Ом
1,47 В: R1 = 470 Ом, R2 = 82 Ом
1,47 В: R1 = 390 Ом, R2 = 68 Ом = 390 Ом, R2 = 82 Ом
1,52 В: R1 = 470 Ом, R2 = 100 Ом
1,53 В: R1 = 390 Ом, R2 = 82 Ом
1,56 В: R1 = 330 Ом, R2 = 82 Ом
1,57 В = R1 = 2706 Ом8
1,57 В: R1 = 470 Ом, R2 = 120 Ом
1,57 В: R1 = 390 Ом, R2 = 100 Ом
1,59 В: R1 = 390 Ом, R2 = 100 Ом 330 Ом, R2 = 100 Ом
1,63 В : R1 = 270 Ом, R2 = 82 Ом
1,64 В : R1 = 390 Ом, R2 = 120 Ом
1,64 В : R1 = 220 Ом, R2 = 68 Ом
1,65 В = R1 = 2701 Ом 1,66 В : R1 = 390 Ом, R2 = 120 Ом
1,68 В : R1 = 240 Ом, R2 = 82 Ом
1,71 В : R1 = 330 Ом, R2 = 120 Ом
1,71 В : R1 = 270 Ом, R2 = 100 Ом

org/Product»>9 0,0 , R2 = 680 Ом
3,70 В : R1 = 240 Ом, R2 = 470 Ом
3,82 В: R1 = 180 Ом, R2 = 390 Ом
3,83 В: R1 = 330 Ом, R2 = 680 Ом
3,84 В: R1 = 270 Ом, R2 = 560 Ом 470 Ом, R2 = 1K
3,92 В: R1 = 220 Ом, R2 = 470 Ом
3,96 В: R1 = 180 Ом, R2 = 390 Ом
4,00 В: R1 = 150 Ом, R2 = 330 Ом
4,02 В = 29 Ом
4,02 В = 29 Ом, 9084 Ом 4,17 В: R1 = 240 Ом, R2 = 560 Ом
4,33 В: R1 = 150 Ом, R2 = 390 Ом
4,36 В: R1 = 330 Ом, R2 = 820 Ом
4,40 В: R1 = 270 Ом, R2 = 680 Ом2 0: R2 = 680 Ом , R2 = 560 Ом
4,44 В : R1 = 470 Ом, R2 = 1,2 К
4,46 В: R1 = 390 Ом, R2 = 1 кОм
4,50 В: R1 = 150 Ом, R2 = 390 Ом
4,51 В: R1 = 180 Ом, R2 = 470 Ом
4,63 В: R1 = 390 Ом, R2 = 1 кОм 240 Ом, R2 = 680
5,04 В: R1 = 330 Ом, R2 = 1 кОм
5,05 В: R1 = 270 Ом, R2 = 820 Ом
5,10 В: R1 = 390 Ом, R2 = 1,2 кОм
5,11 В: R1 = 2206 Ом
5,14 В: R1 = 180 Ом, R2 = 560 Ом
5,17 В: R1 = 150 Ом, R2 = 470 Ом
5,24 В: R1 = 470 Ом, R2 = 1,5 кОм R1 = 240 Ом, R2 = 820 Ом
5,80 В : R1 = 330 Ом, R2 = 1,2 кОм
5,88 В : R1 = 270 Ом, R2 = 1K
5,91 В : R1 = 220 Ом, R2 = 820 Ом
5,92 В : R1 = 150 Ом, R2 = 560 Ом
5,97 В : R1 = 180 Ом, R2 = 680 Ом 9049 : 6,049 470 Ом, R2 = 1,8 кОм
6,06 В: R1 = 390 Ом, R2 = 1,5 кОм
6,32 В: R1 = 390 Ом, R2 = 1,5 кОм
6,46 В: R1 = 240 Ом, R2 = 1 кОм
6,81 В: R1, R1 = 270 Ом = 1,2 кОм
6,92 В: R1 = 150 Ом, R2 = 680 Ом
6,93 В: R1 = 330 Ом, R2 = 1,5 кОм
6,94 В: R1 = 180 Ом, R2 = 820 Ом
7,02 В: R1 = 390 Ом, R29 = 14,8 кОм, R29 = 14,8 кОм 7,10 В: R1 = 470 Ом, R2 = 2,2 кОм
7,33 В: R1 = 390 Ом, R2 = 1,8 кОм
7,50 В: R1 = 240 Ом, R2 = 1,2 кОм
8,07 В: R1 = 330 Ом, R2 = 1,8 кОм
8,08 В: R1 = 150 Ом, R2 = 820 Ом
8,19 В: R1, R1 = 270 Ом = 1,5 кОм
8,30 В : R1 = 390 Ом, R2 = 2,2 кОм
8,43 В : R1 = 470 Ом, R2 = 2,7 кОм
8,68 В : R1 = 390 Ом, R2 = 2,2 кОм
9,06 В : R1 = 240 Ом, R2 = 1,5 K
9,58 В: R1 = 330 Ом, R2 = 2,2 кОм
9,77 В: R1 = 220 Ом, R2 = 1,5 кОм
9,90 В: R1 = 390 Ом, R2 = 2,7 кОм 10,37 В: R1 = 390 Ом, R2 = 2,7 кОм
10,63 В: R1 = 240 Ом, R2 = 1,8 кОм
11,25 В: R1 = 150 Ом, R2 = 1,2 К
11,44 В: R1 = 270 Ом, R2 = 2,2 К
11,48 В: R1 = 330 Ом, R2 = 2,7 К
11,67 В: R1 = 180 Ом, R2 = 1,93 К В : R1 = 390 Ом, R2 = 3,3 кОм
12,40 В : R1 = 390 Ом, R2 = 3,3 кОм
12,71 В : R1 = 240 Ом, R2 = 2,2 кОм
13,75 В : R1 = 330 Ом, R2 = 3,3 кОм
15,319 : R1 = 240 Ом, R2 = 2,7 кОм
16,25 В: R1 = 150 Ом, R2 = 1,8 кОм
16,53 В: R1 = 270 Ом, R2 = 3,3 кОм
16,59 В: R1 = 220 Ом, R2 = 2,7 кОм
: 18,14 В = R 240 Ом, R2 = 3,3 К
19,58 В: R1 = 150 Ом, R2 = 2,2 К
20,00 В: R1 = 220 Ом, R2 = 3,3 кОм
23,75 В: R1 = 150 Ом, R2 = 2,7 кОм
24,17 В: R1 = 180 Ом, R2 = 3,3 кОм Например, вам нужен блок питания 20В 5А.

Вы смотрите на 20,00 В: R1 = 220 Ом, R2 = 3,3 К.

Читать дальше: Простая бестрансформаторная схема питания

Защитные диоды

Вы же не хотите, чтобы эта микросхема вышла из строя, верно? Так как это дорого. Читайте сейчас, чтобы сохранить здоровье.

На схеме выше. Мы используем внешние конденсаторы с любым регулятором IC. Иногда нам нужно добавить защитные диоды, чтобы предотвратить слаботочные детали в регуляторе.

Когда эти конденсаторы (например, 20 мкФ) разряжаются. Он будет иметь достаточно низкое внутреннее последовательное сопротивление, чтобы выдавать всплески 20 А при коротком замыкании.

Хотя этот всплеск короткий. Но у него достаточно энергии, чтобы повредить
частей микросхемы.

Посмотрите принципиальную схему.

Подключаем выходной конденсатор (С1) к регулятору. Затем
вход замыкает. Далее выходной конденсатор разрядится на выходе регулятора.

Мы используем D1, D2 1N4002 для поглощения этого скачка тока для защиты цепей регулятора.

Ток разряда зависит от 3 факторов.

Номинал конденсатора
Выходное напряжение регулятора
Скорость снижения VIN.

В LM138. этот путь разряда проходит через большой переход. Он без проблем выдерживает скачок напряжения в 25А.

Это не относится к другим типам положительных регуляторов.

Примечание: Для выходных конденсаторов 100 мкФ и менее при выходном напряжении 15 В и менее нет необходимости использовать диоды.

Шунтирующий конденсатор (C2) на клемме регулировки может
разряжаться через слаботочный переход.

Разряд происходит при коротком замыкании входа или выхода. Внутри LM138 находится резистор 50Х. что ограничивает пиковый разрядный ток.

Защита не требуется для выходного напряжения 25 В или менее и емкости 10 мФ.

Итак, в схеме показан LM138 с включенными защитными диодами для использования с выходами более 25 В и высокими значениями выходной емкости.

Это просто, правда?

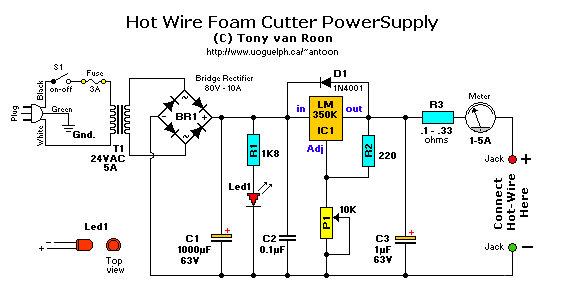

1,25–30 В, 5 А Переменный источник питания с использованием LM338

У нас может быть много способов, например: изменить Регулятор переменного тока LM317 0–30 В 1 А . Добавив в схему силовой транзистор MJ2955. Как показано ниже Регулируемый источник питания IC регулятора напряжения и тока.

Или Вы также можете собрать схему переменного регулятора постоянного тока 0–30 В 5 А . Но эти методы. Довольно громоздко и тратит слишком много денег.

Однако мы можем построить эту схему легко и дешево, используя только один корпус IC № LM338, аналогичен номеру IC LM317, но он может подавать до 5 А, как схема, показанная на рис.

Как это схема работает

Трансформатор Т1 преобразует переменный ток 220В в 24В переменного тока, поэтому ток выпрямляется мостовым диодным выпрямителем BD1 – 10А 400В. Пока DCV не вышло, что конденсатор фильтра С1 равен 35 вольтам.

IC1 является сердцем этой схемы. Значение выходного напряжения, полученное от IC, зависит от значения напряжения на выводе Adj IC1 или может варьироваться путем регулировки VR1.

Однако выходное напряжение будет примерно равно 1,25+1,25VR1/R1
Выходное напряжение на выводе IC1 — более мощный фильтр с конденсатором C3.

Детали, которые вам понадобятся

IC1: LM338K, LM338P Купить здесь
D1: Мостовой диод 10 A
D2, D3: 1N4007, 1000 В, 1 A диод
R1: 220 Ом, 0,5 Вт, резисторы 5 %
R2: 12 кОм, 0,5 Вт резисторы, 5 %
VR1: 10 кОм, потенциометр
C1, C3: электролитический 0,1 мкФ 50 В
Светодиод 5 мм
T1: Трансформатор, 24 В, 5 А, вторичная обмотка

Примечание. В этом посте есть партнерские ссылки. Это не меняет стоимость товара для вас. Спасибо за поддержку.

Корпус

Необходимо припаять все устройства на печатной плате полностью, для микросхемы LM338K следует установить с большим радиатором. и все устройства имеют полюса. Осторожно подключил правильный, особенно электролитический конденсатор.

Рисунок 2 Схема печатной платы и компоновка компонентов

ПРИМЕЧАНИЕ:
Поскольку номер IC имеет высокую цену. Вы можете использовать LM317 и транзистор, чтобы расширить текущий спрос.
Щелкните ЗДЕСЬ >>> Лучший источник питания постоянного тока 3 А для регулировки 1,2–20 В и 3–6 В–9 В–12 В легко добавить транзистор 2N3055 параллельно от 3 А до 5 А.

Связанный: Схема двойного источника питания 15 В с печатной платой, +15–15 В, 1 А

1–20 В, 10 А, регулируемый источник питания постоянного тока

1,2–20 В, 10 А, регулируемый источник постоянного тока с использованием LM338

Если вы хотите, Регулируемый источник питания с переменным напряжением, большой ток более , чем на 10 А выше. Я бы порекомендовал эту схему. Поскольку сборка проста, снова используйте LM338 и LM107.

Обычный LM338 имеет ток около 5А. Затем необходимо использовать 2 шт. Это вызывает больший ток до 10А.

VR1 регулирует выходное напряжение от 1,2 В до 20 В, чтобы обеспечить обычное удобство использования. Эта идея может защитить от всех ошибок с помощью двух LM338.

Регулируемый источник питания постоянного тока 1–20 В, 10 А с использованием LM338

См. другие схемы LM338

Я хочу, чтобы вы получили максимальную отдачу. LM338 очень удобен в использовании. Потому что мы можем использовать его во многих схемах следующим образом. Конечно, хотелось бы остановиться на простых схемах как на основных.

Регулируемый регулятор напряжения от 0 до 22 В

Как запустить выходное напряжение при «нуле». В норме оно начинается с 1,2 В.

Но мы можем использовать другое отрицательное напряжение, чтобы компенсировать это напряжение до нуля.

Мы используем микросхему стабилитрона LM113, 1,2 В.

Рекомендуется: Двойной регулятор 0–30 В с использованием LM317 и LM337

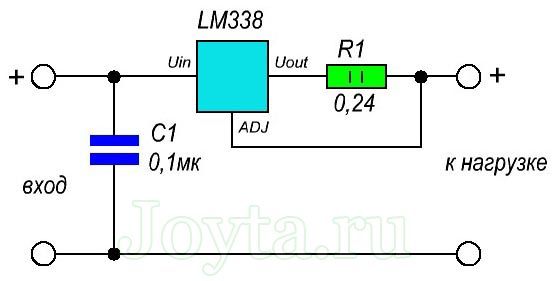

Прецизионный ограничитель тока

Это простой стабилизатор постоянного тока. Он будет ограничивать выходной ток, регулируя R1.

Iвых = Vref / R1

Цепь регулятора тока 5А

Ток будет постоянным током 5А. Мы используем только один резистор для управления выходным током.
Выходной ток = Vref / R1.

R1 = 0,24 Ом при 2 Вт.

Нам также нужно использовать правильную мощность резистора.

Схема регулируемого регулятора тока

Если вы хотите отрегулировать выходной ток. Мы регулируем R2, чтобы установить ток от 0A до 5A.

Эта схема использует LM117 для установки тока Adj на LM338.

Ознакомьтесь также со следующими статьями по теме:

Цепи питания 24 В
0-50В 3A Переменный источник питания
Простая переменная схема питания 0-30В 2A

Подробнее: 0-30 В 20 А Сильноточный блок питания Проект с использованием LM3381071

Я всегда стараюсь, чтобы Электроника Обучалась легко .

Подробное техническое описание и прикладные схемы

Интегральная схема LM338 является частью микросхем серии LM производства National Semiconductor. Схема приложения LM338 аналогична LM350 или LM317 с точки зрения простоты использования и небольшого количества компонентов. Однако LM317 имеет меньший ток, чем LM338. В сегодняшнем посте мы обсудим схему IC LM338 на основе ее характеристик, приложений, конфигурации выводов и многих других.

Что такое lm338 IC?

Кроме того, он прост в использовании, поскольку для установки выходного напряжения требуется всего два резистора. Более того, его схема регулирования нагрузки и линейного регулирования делает его исключительно надежным по сравнению с другими коммерческими источниками питания.

Примечание;

Несмотря на то, что конденсаторы не нужны, на расстоянии 6 дюймов/150 мм от конденсаторов входного фильтра потребуется входной обходной конденсатор.
Кроме того, вы можете включить дополнительный выходной конденсатор для улучшения переходных характеристик.
Наконец, вы можете обойти клемму регулировки регулятора, чтобы создать сильное подавление пульсаций.

(чип электронной интегральной схемы)

Расположение выводов ИС LM338 и конфигурация

Конфигурация ИС LM338 имеет расположение выводов с тремя выводами. Терминалы есть;

Контакт 2/ Входной контакт: Принимает сигналы постоянного тока.

Контакт 1/настройка контакта: Устанавливает/регулирует требуемое выходное напряжение.

Контакт 3/выходной контакт: Генерирует выходное напряжение, фильтрует его через фильтрующий конденсатор и посылает на выход схемы.

Характеристики и области применения микросхемы LM338

Несколько функций микросхемы LM338 включают:

Регулируемый выход в диапазоне от 1,2 В до 37 В,
Выход с защитой от короткого замыкания,
Номинальный выходной ток 5 А,
Стабилизация сети, обычно 0,005%/В,
P+ – испытания на усовершенствование продукта,
Номинальное терморегулирование,
Регулирование нагрузки при 0,1 %,
Стандартный трехвыводной транзисторный корпус,
Номинальный пиковый/максимальный выходной ток 7 А, и
Предел тока постоянный с температурой.

Кроме того, микросхема LM338 имеет следующие приложения:

Зарядные устройства,

(зарядные устройства).

Регулируемые блоки питания и
Регуляторы постоянного тока.

Калькулятор напряжения базовой схемы LM338

Теперь давайте рассмотрим прикладную схему LM338, приведенную ниже. Вам понадобится всего два резистора, чтобы установить постоянное выходное напряжение, а калькулятор регулятора напряжения изменяет значение выходного напряжения, установленного R2 и запрограммированного R1.

Таким образом, расчет выходного напряжения для микросхемы LM388 включает формулу;

Vout = 1,2 В × {1 + R2/R1} + ladj × R2

Ladj иногда имеет низкий ток около 50 мкА. В этом случае рекомендуется более короткая формула; Vвых = 1,2 В × {1 + R2/R1}.

Рабочая схема микросхемы LM338

Принципиальная схема LM338 содержит несколько электронных компонентов, таких как внешние конденсаторы, транзисторы, резисторы и стабилитроны.

Схема микросхемы LM338

120 Ом подходит R1 для регулятора IC LM338. Однако вы также можете использовать такие значения, как 220 Ом или 150 Ом для R1. Кроме того, вы можете настроить регулятор напряжения LM338 для управления током цепи.

Схема применения LM338

На следующем занятии будут рассмотрены практические примеры применения IC LM338 и схемы питания. Они просты в применении, поэтому эффективны как для новичков, так и для профессионалов.

Использование одного элемента управления для настройки нескольких модулей LM338

Описание; Вы можете использовать один потенциометр для управления несколькими модулями схемы LM388, как показано на схеме ниже.

Принципиальная схема многих модулей IC LM338 с использованием одного элемента управления

Схема LM388 в качестве схемы управления освещением

Вы также можете использовать LM388 в качестве управления освещением.

Что касается схемы, фототранзистор заменяет стандартный резистор, который регулирует выходное напряжение. Более того, выход IC питает свет, которым нужно управлять, прежде чем позволить ему попасть на фототранзистор.

Схема контроллера освещения

Затем увеличение освещенности вызывает уменьшение мощности фототранзистора. В свою очередь, падение значения притягивает штифт Adj микросхемы дальше к земле. Это вызывает снижение выходного напряжения и световой засветки, а значит, поддерживает постоянное свечение лампы.

Цепь контроллера нагревателя

Вы можете настроить IC LM388 для управления температурой многих параметров, таких как нагреватель. Вам понадобится еще одна интегральная схема (IC LM334) в качестве датчика для принципиальной схемы. Соедините землю IC LM334 с IC LM338 и перекрестно наведите контакт Adj.

Цепь контроллера нагревателя

По мере того, как тепло от источника постепенно увеличивается выше заданного порога, сопротивление датчика LM334 уменьшается. Впоследствии выходное напряжение LM338 падает, что снижает напряжение на нагревательном элементе.

Простая схема источника питания LM338 с регулируемым напряжением 13 В, 5 А

Здесь применяется схема простого формата, включающая микросхему LM338.

Схема имеет регулируемый выходной сигнал в диапазоне от 1,2/1,25 В до максимального входного напряжения менее 37 В.

Резистор R2 непрерывно изменяет выходное напряжение.
Кроме того, диоды D3 и D2 выполняют функцию защитных диодов.
T1 — первичный трансформатор на 230 В.
Затем вы можете использовать потенциометр VR, подключенный к Adj (регулировочный контакт), чтобы изменить выходное напряжение.
C3 и C2 — развязывающие конденсаторы, а C5 и C1 — конденсаторы фильтра.

A 13V 5A регулируемое напряжение LM338 электрическая схема

Принцип работы

Для работы схемы используется описанный ниже процесс.

Трансформатор понижает напряжение с 230 В переменного тока до 15 В.
Затем напряжение проходит через диодный мостовой выпрямитель и становится пульсацией постоянного тока.
Перед попаданием на микросхему LM338 сигнал постоянного тока проходит через конденсатор фильтрации помех.
В конденсаторе сигнал проходит через контакт 2, контакт 1 и, наконец, контакт 3, чтобы обеспечить общий выходной сигнал схемы.

Вот несколько советов, которые следует учитывать при настройке цепи:

Во-первых, установите радиатор в микросхему LM338 при ее подключении, чтобы предотвратить повреждение выходного транзистора и перегрев.
Во-вторых, вы можете использовать переключатель S1 в качестве переключателя ВЫКЛ/ВКЛ.
Диоды на 5 А и трансформатор на 8 А могут немного удорожить этот самодельный проект. Так что настраивайте его только при необходимости.
Опять же, если вы не можете найти мостовой диод на 5А, вы можете сделать его с диодами, например SR520.
При необходимости вы можете подключить дополнительный предохранитель на 6 А последовательно с выходной клеммой +ve.

Схема зарядного устройства с 12-вольтовым регулятором тока

На приведенной ниже схеме в качестве зарядного устройства используется свинцово-кислотная батарея на 12 В. Таким образом, убедитесь, что вы выбрали соответствующие резисторы (R1 и R2), чтобы определить желаемый уровень тока 12-вольтовой батареи.

Схема цепи зарядного устройства с регулятором тока 12 В

Вы можете дополнительно настроить резистор R2 для получения других напряжений при зарядке разных аккумуляторов.

Резюме

Таким образом, микросхема LM338 является надежным компонентом электронных устройств благодаря терморегулированию и трехвыводному транзисторному корпусу. Помимо этого, он также имеет зависящее от времени ограничение тока.

Наша подробная статья дает вам обзор того, что вы можете встретить в таблице данных IC LM338. Более того, мы обсудим несколько схем приложений LM338, которые вы можете создать.

Все еще в неведении о технологии LM338 IC? Пожалуйста, свяжитесь с нами для получения дополнительной помощи.

lm338%20application%20notes техническое описание и примечания по применению

org/Product»>

ECAD-модель	Производитель	Описание	Техническое описание Скачать	Купить часть
Фото	Произв. Деталь №	Компания	Описание	Пакет	ПДФ	Кол-во	Цены (долл. США)
	ЛМ338К	Компания:STMicroelectronics	Примечание: Линейный регулятор напряжения IC 1 выход 5A TO-3	Пакет: ТО-204АА, ТО-3	Н/Д	В наличии:Под заказ Купить	Цена:	Купить	: 1,17 , R2 = 82 Ом 1,72 В : R1 = 180 Ом, R2 = 68 Ом 1,73 В : R1 = 470 Ом, R2 = 180 Ом 1,73 В : R1 = 390 Ом, R2 = 150 Ом 1,76 В : R1 = 390 Ом, R2 = 150 Ом 270 Ом, R2 = 120 Ом 1,82 В: R1 = 150 Ом, R2 = 68 Ом 1,82 В: R1 = 330 Ом, R2 = 150 Ом 1,82 В: R1 = 180 Ом, R2 = 82 Ом 1,83 В: R1 = 9918, 90 Ом 1,84 В: R1 = 470 Ом, R2 = 220 Ом 1,86 В: R1 = 390 Ом, R2 = 180 Ом 1,88 В: R1 = 240 Ом, R2 = 120 Ом 1,89 В: R1 = 470 Ом, R2 = 240 Ом 3 0,0 , R2 = 180 Ом 1,93 В : R1 = 150 Ом, R2 = 82 Ом 1,94 В: R1 = 270 Ом, R2 = 150 Ом 1,96 В: R1 = 390 Ом, R2 = 220 Ом 1,97 В: R1 = 470 Ом, R2 = 270 Ом 2,06 В: R1 = 390 Ом, R2 = 240 Ом 2,08 В: R1 = 330 Ом, R2 = 220 Ом 2,10 В: R1 = 330 Ом, R2 = 220 Ом 2,12 В: R1 = 390 Ом, R2 = 270 Ом 2,13 В: R1 = 470 Ом, R2 = 330 Ом 2,16 В: R1 = 330 Ом, R2 = 240 Ом 2,16 В: R1 = 390 Ом, R2 = 270 Ом9 2,16 В: R1 = 390 Ом, R2 = 270 Ом4 0,0 , R2 = 180 Ом 2,23 В : R1 = 470 Ом, R2 = 390 Ом 2,25 В: R1 = 150 Ом, R2 = 120 Ом 2,27 В: R1 = 270 Ом, R2 = 220 Ом 2,27 В: R1 = 330 Ом, R2 = 270 Ом 2,29 В: R1 = 470 Ом, R2 = 390 Ом 2,31 В: R1 = 390 Ом, R2 = 330 Ом 2,36 В: R1 = 270 Ом, R2 = 240 Ом 2,37 В: R1 = 390 Ом, R2 = 330 Ом 2,44 В: R1 = 390 Ом, R2 = 390 Ом 2,50 В: R1 = 470 Ом, R2 = 470 Ом 2,57 В: R1 = 390 Ом, R2 = 390 Ом 330 Ом, R2 = 390 Ом 2,66 В: R1 = 240 Ом, R2 = 270 Ом 2,73 В: R1 = 330 Ом, R2 = 390 Ом 2,74 В: R1 = 470 Ом, R2 = 560 Ом 2,75 В: R1 = 150 Ом, R2 = 180 Ом 270 Ом, R2 = 330 Ом 2,78 В: R1 = 220 Ом, R2 = 270 Ом 2,84 В: R1 = 390 Ом, R2 = 470 Ом 2,92 В: R1 = 180 Ом, R2 = 240 Ом 2,96 В: 30 Ом, R1 = 27 2,97 В: R1 = 240 Ом, R2 = 330 Ом 3,03 В: R1 = 330 Ом, R2 = 470 Ом 3,05 В: R1 = 390 Ом, R2 = 560 Ом 3,06 В: R1 = 270 Ом, R2 = 390 Ом9 3,06 В: R1 = 270 Ом, R2 = 390 Ом9 3,06 В: , R2 = 680 Ом 3,08 В : R1 = 150 Ом, R2 = 220 Ом 3,13 В: R1 = 220 Ом, R2 = 330 Ом 3,14 В: R1 = 390 Ом, R2 = 560 Ом 3,18 В: R1 = 240 Ом, R2 = 390 Ом 3,37 В: R1 = 330 Ом, R2 = 560 Ом 3,43 В: R1 = 270 Ом, R2 = 470 Ом 3,43 В = 60 Ом, R1 = 29 3,43 В: R1 = 470 Ом, R2 = 820 Ом 3,47 В: R1 = 220 Ом, R2 = 390 Ом 3,50 В: R1 = 150 Ом, R2 = 270 Ом 3,54 В: R1 = 180 Ом, R2 = 330 Ом
СТАЛЬ LM338K		Инструменты Техаса	Линейный регулятор с регулируемым выходом 5A 2-TO-3 0 до 0
LM338 МВК		Инструменты Техаса	Линейный регулятор с регулируемым выходом 5A 0-WAFERSALE от -40 до 85
ЛМ338Т		Инструменты Техаса	Линейный регулятор с регулируемым выходом, 5 А 3-TO-220 от 0 до 125
LM338T/НОПБ		Инструменты Техаса	Линейный регулятор с регулируемым выходом, 5 А 3-TO-220 от 0 до 125
LM338K СТАЛЬ/НОПБ		Инструменты Техаса	Линейный регулятор с регулируемым выходом 5A 2-TO-3 0 до 0

lm338%20application%20notes Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог Технический паспорт	MFG и тип	ПДФ	Теги документов
2008 — лм338 Аннотация: LM138K Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138 LM238 ЛМ338 ЛМ138, ЛМ238, ЛМ338 ЛМ138К
пин из lm338 Резюме: LM33B lm338 OF IC LM338 7105A-AT2-502 регулируемый ограничитель тока lm338 12v 5amp зарядное устройство Примечание по применению для lm338 LM338 используется в качестве регулятора тока LM138/LM338 Текст: Нет доступного текста файла	OCR-сканирование	PDF	ЛМ138/ЛМ338 ЛМ138, ЛМ338 ЛМ138 ТЛ/Ч/9060-25 ТЛ/Ч/9060— распиновка от lm338 ЛМ33Б ИМС LM338 7105А-АТ2-502 регулируемый ограничитель тока lm338 зарядное устройство 12в 5ампер заметка по применению для lm338 LM338 используется в качестве стабилизатора тока ЛМ138/ЛМ338
регулируемый ограничитель тока lm338 Реферат: Регулируемый регулятор 12V 5A, 5-контактный регулятор напряжения, регулируемый IC Текст: Нет доступного текста файла	Оригинал	PDF	nat2000 дс009060 ЛМ138 ЛМ338 О-220 регулируемый ограничитель тока lm338 Регулируемый регулятор 12В 5А Регулируемый IC с 5-контактным регулятором напряжения Регулируемый регулятор 15В 5А ЛМ338Т ЛМ338 LM338 регулятор тока простой регулятор 12В 5А ИМС LM338 регулятор напряжения 3 пин 12в 5А
1998 — LM138/LM338 Аннотация: LM338T Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138, ЛМ338 SNVS771B ЛМ138/ЛМ338 ЛМ138 ЛМ338Т
1994 — LM338 используется в качестве регулятора тока Реферат: примечания по применению для регуляторов напряжения lm338 15A lm138 lm338 регулятор тока LM138-LM238-LM338 LM338 OF IC LM338 приложение lm338 LM138K LM238 Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138/238 ЛМ338 ЛМ138/ЛМ238/ЛМ338 LM338 используется в качестве стабилизатора тока заметка по применению для lm338 Регуляторы напряжения 15А lm138 LM338 регулятор тока ЛМ138-ЛМ238-ЛМ338 ЛМ338 ИМС LM338 приложение lm338 ЛМ138К LM238
ЛМ228 Аннотация: применение lm338 LM338 LM338 используется в качестве регулятора тока lm338 регулятор тока LM338A Lm338 схема питания LM238 регуляторы напряжения серии LM LM138K Текст: Нет доступного текста файла	OCR-сканирование	PDF	ЛМ138/ЛМ238/ ЛМ338 ЛМ138 LM138to ЛМ138 LM238 ЛМ338 ЛМ228 приложение lm338 LM338 используется в качестве стабилизатора тока LM338 регулятор тока LM338A Цепь питания LM338 LM238 Регуляторы напряжения серии LM ЛМ138К
1998 — сталь lm338k Аннотация: lm338k Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138, ЛМ338 SNVS771B ЛМ138/ЛМ338 ЛМ138 lm338k стилп lm338k
2008 — лм3387 Резюме: LM338 lm338 применение LM338k конфигурация контактов LM3381 LM238K LM338K СТАЛЬ STMicroelectronics код дата lm338k LM238 LM138K Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138 LM238 ЛМ338 ЛМ138, ЛМ238, ЛМ338 лм3387 приложение lm338 Конфигурация контактов LM338k LM3381 ЛМ238К СТАЛЬ LM338K Дата кода STMicroelectronics lm338k ЛМ138К
2004 — NDS0002A Аннотация: lm338t lm338t p lm3387 lm338k Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138, ЛМ338 SNVS771A ЛМ138/ЛМ338 ЛМ138 NDS0002A лм338т лм338т р лм3387 lm338k
2004 — заметки по применению lm338 Резюме: 7105A-AT2-502 Зарядное устройство 12 В, 5 ампер, 20 А Регулируемый lm338k 7105A-at7 502 Примечание по применению регулируемого ограничителя тока lm338 lm338 LM338T 7105A-AT7-502 RETS138K Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138 ЛМ338 ЛМ138/ЛМ338 SNVS771A примечания по применению lm338 7105А-АТ2-502 зарядное устройство 12в 5ампер 20A Регулируемый lm338k 7105A-at7 502 заметка по применению для lm338 регулируемый ограничитель тока lm338 ЛМ338Т 7105А-АТ7-502 РЭЦ138К
пин из lm338 Реферат: Регулируемый ограничитель тока lm338 20A Регулируемый lm338k LM338T 7105A-at7 502 LM338 ИС LM338 LM138K 7105A-AT2-502 LM138 STEEL Текст: Нет доступного текста файла	OCR-сканирование	PDF	ЛМ138/ЛМ338 ЛМ138 12Ато распиновка от lm338 регулируемый ограничитель тока lm338 20A Регулируемый lm338k ЛМ338Т 7105A-at7 502 ЛМ338 ИМС LM338 ЛМ138К 7105А-АТ2-502 LM138 СТАЛЬ
пин из lm338 Реферат: LM238A 75AB 33815a LM33B lm338 СХЕМА ПОСТОЯННОГО ТОКА НА 0,2 МА С ИСПОЛЬЗОВАНИЕМ LM LM238-LM338 LM138K Текст: Нет доступного текста файла	OCR-сканирование	PDF	ЛМ138/238 ЛМ338 ЛМ138/ЛМ238/ЛМ338 распиновка от lm338 LM238A 75АБ 33815а ЛМ33Б лм338 СХЕМА ПОСТОЯННОГО ТОКА НА 0,2 МА С ИСПОЛЬЗОВАНИЕМ LM ЛМ238-ЛМ338 ЛМ138К
1998 — NDS0002A Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138, ЛМ338 SNVS771B ЛМ138/ЛМ338 ЛМ138 NDS0002A
Цепь питания Lm338 Реферат: a338 LT338AK RP 4170 lm338 регулятор тока LT338A LT138A LM138 10MF LM338K СТАЛЬ Текст: Нет доступного текста файла	OCR-сканирование	PDF	LT138A/LT338A ЛМ138/ЛМ338 LT138A В-25В Цепь питания LM338 а338 LT338AK 4170 рупий LM338 регулятор тока LT338A ЛМ138 10МФ СТАЛЬ LM338K

ЛМ138К Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	ЛМ138/238 ЛМ338 ЛМ138/ЛМ238/ЛМ338 100 мА ЛМ138-ЛМ238-ЛМ338 ЛМ138 LM238 ЛМ138К
1998 г. — нет в наличии Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138, ЛМ338 SNVS771B ЛМ138/ЛМ338 ЛМ138
ЛМ338 Реферат: LM338 используется в качестве стабилизатора тока LM238-LM338 Регулятор тока lm338 LM138K LM238 LM138 Текст: Нет доступного текста файла	OCR-сканирование	PDF	ЛМ138/ЛМ238/ЛМ338 ЛМ138 LM238 ЛМ338 ЛМ138/238 ЛМ338 LM338 используется в качестве стабилизатора тока ЛМ238-ЛМ338 LM338 регулятор тока ЛМ138К
1991 — лт338 Реферат: LM338P 338A зарядное устройство для свинцово-кислотных аккумуляторов LT350A LT338A LT138A LM138 lt138 LM338 Текст: Нет доступного текста файла	Оригинал	PDF	LT138A/LT338A ЛМ138/ЛМ338 LT138A ЛТ1083/ЛТ1084/ЛТ1085 LT1580 LT1581 ЛТ1584/ЛТ1585/ЛТ1587 LT1764 340 мВ, 138афб lt338 ЛМ338П 338А регулятор зарядного устройства для свинцово-кислотных аккумуляторов LT350A LT338A ЛМ138 lt138 ЛМ338
2004 — ЛМ338Т Реферат: штифт из lm338 LM338K STEEL Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138, ЛМ338 SNVS771A ЛМ138/ЛМ338 ЛМ138 ЛМ338Т распиновка от lm338 СТАЛЬ LM338K
1991 — LT339 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	LT138A/LT338A ЛМ138/ЛМ338 LT138A ЛТ1083/ЛТ1084/ЛТ1085 LT1580 LT1581 ЛТ1584/ЛТ1585/ЛТ1587 LT1764 340 мВ, 138afc LT339
ЛМ338 Резюме: вывод LM33S iM338 из lm338 LM3381 7105A-AT2-502 LM138K Текст: Нет доступного текста файла	OCR-сканирование	PDF	ЛМ138/ЛМ338 ЛМ138, ЛМ338 ЛМ138 ЛМ338 ТЛ/Ч/9060-23 ЛМ33С iM338 распиновка от lm338 LM3381 7105А-АТ2-502 ЛМ138К
2003 — 20A Регулируемый lm338k Реферат: lm338 применение LM338 LM338 используется в качестве стабилизатора тока LM338 ТО-3 LM238K Lm338 схема питания LM338K СТАЛЬ LM138K LM238-LM338 Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138/ЛМ238 ЛМ338 ЛМ138/ЛМ238/ЛМ338 20A Регулируемый lm338k приложение lm338 ЛМ338 LM338 используется в качестве стабилизатора тока ЛМ338 ТО-3 ЛМ238К Цепь питания LM338 СТАЛЬ LM338K ЛМ138К ЛМ238-ЛМ338
1994 — LM338 Реферат: схема выводов lm338 LM338 TO-3 Схема подключения lm338 IC lm338 LM338 используется в качестве стабилизатора тока Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138/238 ЛМ338 ЛМ138/ЛМ238/ЛМ338 ЛМ338 распиновка от lm338 ЛМ338 ТО-3 приложение lm338 схема выводов микросхемы lm338 LM338 используется в качестве стабилизатора тока ЛМ138-ЛМ238-ЛМ338 заметка по применению для lm338 Цепь питания LM338 ИМС LM338
2003 — 20A Регулируемый lm338k Реферат: LM338 LM238K Регулятор тока lm338 LM238 LM338 TO-3 LM338 замечание по применению LM138K LM338K LM3382 Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138/ЛМ238 ЛМ338 ЛМ138/ЛМ238/ЛМ338 20A Регулируемый lm338k ЛМ338 ЛМ238К LM338 регулятор тока LM238 ЛМ338 ТО-3 Примечание по применению LM338 ЛМ138К ЛМ338К LM3382
ЛМ338 Реферат: LM3381 LM238K LM338 используется в качестве регулятора тока LM138K LM138 LM138-LM238-LM338 lm338 регулятор тока LM338K LM238 Текст: Нет доступного текста файла	Оригинал	PDF	ЛМ138 LM238 ЛМ338 ЛМ138, ЛМ238, ЛМ338 P003C/C LM3381 ЛМ238К LM338 используется в качестве стабилизатора тока ЛМ138К ЛМ138-ЛМ238-ЛМ338 LM338 регулятор тока ЛМ338К

Предыдущий 1 2 3 . .. 6 7 8 Next

[РЕШЕНО] — Низкий выходной ток регулятора напряжения LM338

Добро пожаловать на EDAboard.com

Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Здравствуйте, у меня есть регулятор напряжения LM338, который я спроектировал и построил, однако выход этого регулятора измеряется в n-амперах. iПерепробовал так много предложений схемы в Интернете и протестировал их в мультисиме, та же проблема не исчезла. Мой вопрос основан на прилагаемой схеме, что я делаю неправильно? Я пытаюсь получить выход 5 ампер при 29 вольтах, что оказывается невозможным.

Спасибо за предложения, теперь все работает после того, как мы поигрались со значениями резисторов. Однако, для понимания, не могли бы вы, ребята, показать мне, как рассчитать значения резисторов, используя прилагаемую схему ниже, например, если мне нужно выходное напряжение 28,8 Вольт. Я до сих пор не могу понять, как рассчитать резистор на основе спецификации.

Номер детали	ЛМ338Т/НОПБ
Производитель	Инструменты Техаса
Описание	IC REG LINEAR POS ADJ 5A TO220-3
Технический паспорт	Технические характеристики LM338T/NOPB
Пакет	ТО-220-3
ECAD
В наличии	13 764 шт.
Цена за единицу	Запросить цену
Время выполнения заказа	Возможна отправка немедленно
Расчетное время доставки	6 октября — 11 октября (выберите ускоренную доставку)
Запрос цен

Способы оплаты
Службы доставки

Номер детали LM338T/NOPB (PMIC — регуляторы напряжения — линейные) производится компанией Texas Instruments и распространяется компанией Heisener. Являясь одним из ведущих дистрибьюторов электроники, мы предлагаем множество видов электронных компонентов от ведущих мировых производителей. Их качество гарантируется строгим контролем качества на соответствие всем необходимым стандартам.

Для получения информации о спецификациях/конфигурациях LM338T/NOPB, расценках, сроках поставки, условиях оплаты и других вопросах, пожалуйста, не стесняйтесь обращаться к нам. Чтобы обработать ваш запрос предложения, добавьте LM338T/NOPB с указанием количества в спецификацию. Heisener.com НЕ требует какой-либо регистрации, чтобы запросить расценки на LM338T/NOPB.

Manufacturer	Texas Instruments
Category	Integrated Circuits (ICs) — PMIC — Voltage Regulators — Linear
Package	TO-220-3
ЭКАД
Серия	—
Конфигурация выходного дня	Положительный
Тип	.
Выходное напряжение (мин./фикс.)	1,24 В
Выходное напряжение (макс.)	32 В
Voltage Dropout (Max)	—
Current — Output	5A
Current — Quiescent (Iq)	—
Current — Supply (Max)	—
PSRR	75 дБ ~ 60 дБ (120 Гц)
Функции управления	—
Функции защиты	Перегрев, короткое замыкание 9035	0°C ~ 125°C
Mounting Type	Through Hole
Package / Case	TO-220-3
Supplier Device Package	TO-220-3

В настоящее время Heisener обеспечивает только одноранговую обработку заказов. Пока вы отправляете RFQ, наш профессиональный агент свяжется с вами и сообщит вам о конкурентоспособных ценах на мировом рынке, и наш агент предложит вам завершить заказ, если вы примете наши предложения.
У нас есть профессиональная и опытная команда контроля качества, которая строго проверяет и тестирует LM338T/NOPB. Все поставщики должны пройти нашу квалификационную проверку, прежде чем они смогут публиковать свои продукты, включая LM338T/NOPB, на сайте Heisener; мы уделяем больше внимания каналам и качеству продуктов LM338T/NOPB, чем любой другой клиент. Мы строго проводим проверки поставщиков, чтобы вы могли совершать покупки с уверенностью.
Все товары будут подвергаться предотгрузочной инспекции (PSI), выбранные случайным образом из всех партий вашего заказа для проведения систематической проверки перед организацией отгрузки. Если с поставленным нами LM338T/NOPB что-то не так, мы примем замену или возврат LM338T/NOPB только при соблюдении всех следующих условий:
г.
(1) Такие как нехватка количества, поставка не того товара и очевидные внешние дефекты (поломка, ржавчина и т. д.), и мы признаем такие проблемы.
(2) О дефекте, описанном выше, нам сообщается в течение 90 дней после поставки LM338T/NOPB.
(3) Артикул не используется и находится только в оригинальной неупакованной упаковке.
Два процесса возврата товаров:
(1)Сообщите нам в течение 90 дней
(2) Получить разрешение на возврат

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# V99:2348_07274665	Техасские инструменты	Стандартная позиция регулятора 1,2–32 В, 5 А, 3 контакта (3+вывод), трубка TO-220 RoHS: соответствует	0

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# V99:2348_07274665

Техасские инструменты

Стандартная позиция регулятора 1,2–32 В, 5 А, 3 контакта (3+вывод), трубка TO-220

RoHS: соответствует

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	— Рельс/труба	6029

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	IC REG LDO ADJ 5A TO220-3	30

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# LM338T/NOPB-ND	Техасские инструменты	IC REG LINEAR POS ADJ 5A TO220-3	5883

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# LM338T/NOPB-ND

Техасские инструменты

IC REG LINEAR POS ADJ 5A TO220-3

5883

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# LM338T/NOPB	Национальная полупроводниковая корпорация	Ведущий в отрасли ISO:9001/AS9120A Дистрибьютор устаревших и труднодоступных интегральных схем/полуфабрикатов, специализирующийся на Altera/Xilinx. Собственная лаборатория по обнаружению подделок. В бизнесе 20 лет. Бесплатная доставка при заказе на сумму более 250 долларов. Покупайте в Америке, покупайте напрямую	875

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# LM338T/NOPB

Национальная полупроводниковая корпорация

Ведущий в отрасли ISO:9001/AS9120A Дистрибьютор устаревших и труднодоступных интегральных схем/полуфабрикатов, специализирующийся на Altera/Xilinx. Собственная лаборатория по обнаружению подделок. В бизнесе 20 лет. Бесплатная доставка при заказе на сумму более 250 долларов. Покупайте в Америке, покупайте напрямую

875

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	В наличии доставка в течение 2 дней	4260

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# 3122706	Техасские инструменты	IC, V REG, LINEAR, ADJ RoHS: соответствует Минимальное количество: 1 Контейнер: Каждый	0
LM338T/НОПБ. Д# 1469094	Техасские инструменты	IC, V REG, LINEAR, ADJ RoHS: соответствует Минимальное количество: 1 Контейнер : каждый	0

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# 3122706

Техасские инструменты

IC, V REG, LINEAR, ADJ

RoHS: соответствует

Минимальное количество: 1

Контейнер: Каждый

LM338T/НОПБ.

Д# 1469094

Техасские инструменты

IC, V REG, LINEAR, ADJ

RoHS: соответствует

Минимальное количество: 1

Контейнер

: каждый

Номер детали	Производитель	Описание	Склад
LM338TNOPB	Техасские инструменты	OEM/CM ТОЛЬКО ЦЕНЫ \| НЕТ БРОКЕРОВ	10440

Номер детали	Производитель	Описание	Склад
LM338TNOPB	Техасские инструменты	ТОЛЬКО OEM/CM	463

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты		210

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	ТО220-3/ЛМ338Т/НОПБ/ТИ RoHS: соответствует	1000

Номер детали

Производитель

Описание

Склад

ЛМ338Т/НОПБ

Техасские инструменты

ТО220-3/ЛМ338Т/НОПБ/ТИ

RoHS: соответствует

1000

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# C53303	Техасские инструменты		667

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# C53303

Техасские инструменты

667

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	СК РЕГ. ЛИНЕЙНАЯ ПОЗ. ПРИЛ. 5A TO220-3 ……….ALT: СПЕЦИАЛИСТ ПО ПРЕДЛОЖЕНИЮ ПРЯМЫХ ЭКВИВАЛЕНТНЫХ ЗАПЧАСТЕЙ ДЛЯ БОЛЬШИНСТВА ОСНОВНЫХ БРЕНДОВ ДЛЯ СОКРАЩЕНИЯ ЗАТРАТ И СРОКОВ ПОСТАВКИ.	540

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	OEM/CM Немедленная поставка	6500

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# 926-LM338T/NOPB	Техасские инструменты	Линейные регуляторы напряжения 5 AMP ADJUSTABLE REG RoHS: соответствует	4754

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# 926-LM338T/NOPB

Техасские инструменты

Линейные регуляторы напряжения 5 AMP ADJUSTABLE REG

RoHS: соответствует

4754

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# 33Ah5167	Техасские инструменты	IC, V REG, LINEAR, ADJ, фиксированное ном. выходного напряжения:-, регулируемое выходное напряжение мин.: 1,2 В, регулируемое макс. выходное напряжение: 37 В, мин. входное напряжение: 4,2 В, макс. входное напряжение: 40 В, ассортимент продукции: LM138 , LM338, выходной ток: 5 А, выход соответствует требованиям RoHS: Да RoHS: соответствует Минимальное количество: 1 Контейнер: сыпучий	0

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# 33Ah5167

Техасские инструменты

IC, V REG, LINEAR, ADJ, фиксированное ном. выходного напряжения:-, регулируемое выходное напряжение мин.: 1,2 В, регулируемое макс. выходное напряжение: 37 В, мин. входное напряжение: 4,2 В, макс. входное напряжение: 40 В, ассортимент продукции: LM138 , LM338, выходной ток: 5 А, выход соответствует требованиям RoHS: Да

RoHS: соответствует

Минимальное количество: 1

Контейнер: сыпучий

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# NS-LM338T/NOPB	Техасские инструменты	ТОЛЬКО OEM/CM	3171

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# NS-LM338T/NOPB

Техасские инструменты

ТОЛЬКО OEM/CM

3171

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Национальная корпорация полупроводников	РЕГУЛИРУЕМЫЙ ПОЛОЖИТЕЛЬНЫЙ СТАНДАРТНЫЙ РЕГУЛЯТОР, 1,2 В МИН. , 32 В МАКС., БИПОЛЯРНЫЙ, PSFM3	154

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# 0460900P	Техасские инструменты	Texas Instruments, Линейный стабилизатор напряжения 1,2 32 В, 5А, 1-канальный, регулируемый 3-контактный, TO-220 LM338T/NOPB, ТУ из 5 Минимальное количество: 5 Контейнер: туба	0

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# 0460900P

Техасские инструменты

Texas Instruments, Линейный стабилизатор напряжения 1,2 32 В, 5А, 1-канальный, регулируемый 3-контактный, TO-220 LM338T/NOPB, ТУ из 5

Минимальное количество: 5

Контейнер: туба

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Национальная корпорация полупроводников	LM338 Линейный регулятор с регулируемым выходом, 5 А RoHS: соответствует	2

Номер детали

Производитель

Описание

Склад

ЛМ338Т/НОПБ

Национальная корпорация полупроводников

LM338 Линейный регулятор с регулируемым выходом, 5 А

RoHS: соответствует

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Национальная корпорация полупроводников	ТОЛЬКО OEM/CM	27516

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	В НАЛИЧИИ Срочная доставка	6515

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	5-A, 40-В, низкий IQ, регулируемый линейный регулятор напряжения	41

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	доставка сегодня	6501

Номер детали	Производитель	Описание	Склад
LM338T/NOPB D# 53350345	Техасские инструменты	Стандартная позиция регулятора 1,2–32 В, 5 А, 3 контакта (3+вывод), трубка TO-220 RoHS: соответствует	0

Номер детали

Производитель

Описание

Склад

LM338T/NOPB

D# 53350345

Техасские инструменты

Стандартная позиция регулятора 1,2–32 В, 5 А, 3 контакта (3+вывод), трубка TO-220

RoHS: соответствует

Номер детали	Производитель	Описание	Склад
ЛМ338Т/НОПБ	Техасские инструменты	IC REG LDO ADJ 5A TO220-3	26794

Номер детали	Производитель	Описание	Склад
LM338T/НОПБ. Д# 1469094	Техасские инструменты	IC, V REG, LINEAR, ADJ RoHS: соответствует Минимальное количество: 1 Контейнер : каждый	0
LM338T/NOPB D# 3122706	Техасские инструменты	IC, V REG, LINEAR, ADJ RoHS: соответствует Минимальное количество: 1 Контейнер : каждый	0

Номер детали

Производитель

Описание

Склад

LM338T/НОПБ.

Д# 1469094

Техасские инструменты

IC, V REG, LINEAR, ADJ

RoHS: соответствует

Минимальное количество: 1

Контейнер

: каждый

LM338T/NOPB

D# 3122706

Техасские инструменты

IC, V REG, LINEAR, ADJ

RoHS: соответствует

Минимальное количество: 1

Контейнер

: каждый

——— Select One ———United StatesChinaGermanyItalyFranceIndiaJapanKorea, Republic ofRussian FederationTaiwanAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic of Острова КукаКоста-РикаКот-Д’ИвуарХорватияКубаКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские (Мальвинские) островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГамбияГремадаГрецияГрецияГрецияГреция alaGuineaGuinea-bissauGuyanaHaitiHeard Island and Mcdonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKosovo, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, The Former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontenegro, Республика МонтсерратМароккоМозамбикМьянмаНамибияНауруНепалНидерландыНидерландские Антильские островаНовая КаледонияНовая ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияРеспублика Пуэрто-РикоРоатрия tionRwandaSaint HelenaSaint Kitts and NevisSaint LuciaSaint Pierre and MiquelonSaint Vincent and The GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbia, Republic ofSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and The South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, United Republic ofThailandTimor-lesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited Штаты Малые отдаленные острова США УругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Основные характеристики стабилизатора LM338T

Базовая схема подключения LM338T

Типовые схемы применения LM338T

Регулируемый блок питания 1,2-30 В / 5 А

Зарядное устройство для свинцовых аккумуляторов

Ключевые моменты при использовании LM338T

Сравнение LM338T с аналогами

Расчет параметров схемы на LM338T

Рекомендации по монтажу LM338T

Lm338t характеристики схема подключения — Вместе мастерим

Распиновка выводов стабилизатора LM338

Основные технические характеристики LM338

Простой регулируемый источник питания

Простой 5 амперный регулируемый источник питания

Регулируемый источник питания на 15 ампер

Источник питания с цифровым управлением

Схема контроллера освещения

Зарядное устройство 12В на LM338

Схема плавного включения (мягкий старт) блока питания

Схема термостата на LM338

Разделы сайта

DirectAdvert NEWS

Друзья сайта

Осциллографы

Мультиметры

Купить паяльник

Статистика

Мнения читателей

СТАБИЛИЗАТОРЫ ДЛЯ ПИТАНИЯ МИКРОСХЕМ

Технические характеристики стабилизатора LM338:

Примеры применения стабилизатора LM338 (схемы включения)

Простой регулируемый блок питания на LM338

Простой 5 амперный регулируемый блок питания

Регулируемый блок питания на 15 ампер

Источник питания с цифровым управлением

Схема контроллера освещения

Зарядное устройство 12В на LM338

Схема плавного включения (мягкий старт) блока питания

Схема термостата на LM338

Простой, удобный прецизионный стабилизатор накала для лампового УМЗЧ

схема подключения стабилизатора и характеристики

LM338 регулируемый стабилизатор напряжения и тока. Распиновка, datasheet. Схема, описание

Технические характеристики стабилизатора LM

Распиновка выводов стабилизатора LM338

Основные технические характеристики LM338

Калькулятор для LM338

Примеры применения стабилизатора LM338 (схемы включения)

Простой регулируемый блок питания на LM338

Простой 5 амперный регулируемый блок питания

Регулируемый блок питания на 15 ампер

Источник питания с цифровым управлением

Схема контроллера освещения

Схема плавного включения (мягкий старт) блока питания

Стабилизатор напряжения 12 вольт: как он работает?

Упрощенный вариант стабилизатора напряжения 12 вольт

Импульсные стабилизаторы напряжения

Преимущества применения стабилизаторов

Заключение

Схема простого блока питания на +19В (7812, КТ819)

Цоколевка

Принципиальная схема

Технические характеристики

Максимальные параметры

Электрические параметры

Интегральные стабилизаторы. Характеристики, схемы подключения, распиновка

Схема включения

lm7812 стабилизатор 12 В

Трехвыводные стабилизаторы

технические характеристики и схема подключения

Особенности подключения

Стабилизатор напряжения на мощном полевом транзисторе 13В (IRLR2905)

Архивы

Схемы стабилизаторов и регуляторов тока

На КРЕНке

На двух транзисторах

На операционном усилителе (на ОУ)

На микросхеме импульсного стабилизатора

Линейный драйвер на LM317

Описание и Характеристики

Схемы и примеры включения
