Распиновка проводов автомагнитолы: схемы подключения и цветовая маркировка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить автомагнитолу по схеме распиновки. Какие бывают разъемы и провода в магнитоле. Как расшифровать цветовую маркировку проводов. Особенности подключения магнитол разных производителей.

Содержание

Виды автомобильных магнитол и их разъемов

Автомобильные магнитолы бывают двух основных типов:

Штатные — устанавливаются на заводе при сборке автомобиля. Имеют разнообразные размеры и дизайн под конкретную модель авто.
Aftermarket (нештатные) — универсальные модели для установки взамен штатных. Обычно имеют стандартные размеры 1DIN или 2DIN.

Разъемы для подключения магнитол также делятся на два типа:

Фирменные — индивидуальные разъемы, используемые некоторыми автопроизводителями. Могут вызвать сложности при замене магнитолы.
ISO — универсальный стандартный разъем, используемый большинством современных автомобилей и магнитол. Облегчает замену головного устройства.

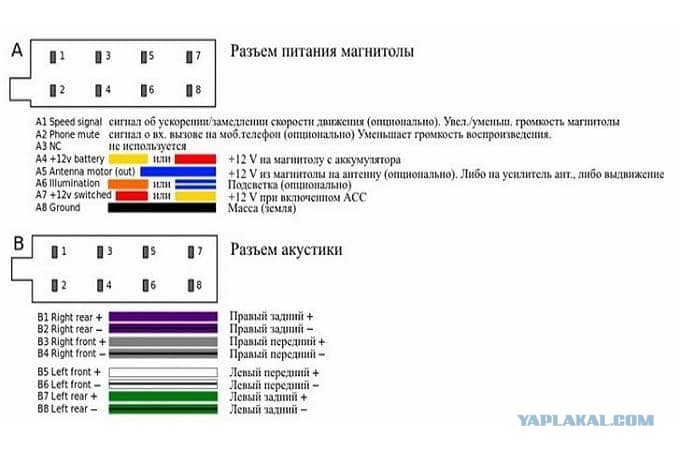

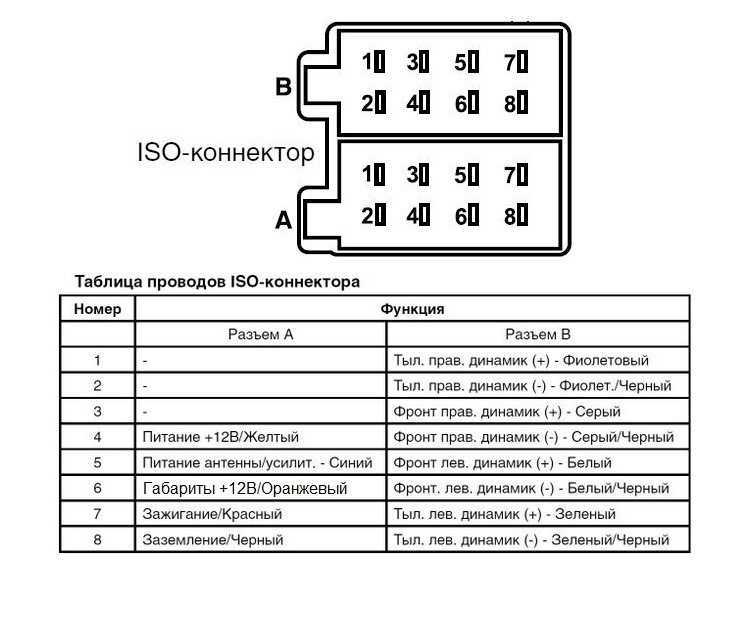

Стандартная распиновка ISO-разъема автомагнитолы

ISO-разъем состоит из двух 8-контактных колодок:

Разъем A (питание)

A4 (желтый) — постоянное питание +12В от АКБ
A5 (синий) — управление антенной
A7 (красный) — питание +12В после замка зажигания
A8 (черный) — масса

Разъем B (акустика)

B1/B2 — правый задний динамик (+/-)
B3/B4 — правый передний динамик (+/-)
B5/B6 — левый передний динамик (+/-)
B7/B8 — левый задний динамик (+/-)

Остальные контакты используются не всегда и могут иметь разное назначение у разных производителей.

Цветовая маркировка проводов автомагнитолы

Стандартная цветовая схема проводов в ISO-разъеме:

Желтый — постоянное питание +12В
Красный — питание +12В после замка зажигания
Черный — масса
Синий — управление антенной/усилителем
Оранжевый — подсветка
Серый/серый с черным — правый передний динамик (+/-)
Белый/белый с черным — левый передний динамик (+/-)

Фиолетовый/фиолетовый с черным — правый задний динамик (+/-)
Зеленый/зеленый с черным — левый задний динамик (+/-)

Как правильно подключить питание автомагнитолы?

При подключении питания автомагнитолы важно соблюдать следующие правила:

Желтый провод (постоянное питание) подключать напрямую к АКБ через предохранитель 10-15А.
Красный провод (питание после зажигания) — к проводу, на котором появляется +12В при включении зажигания.
Черный провод (масса) — к кузову автомобиля или минусовой клемме АКБ.
Использовать провода сечением не менее 1.5-2.5 мм2.
Все соединения надежно изолировать.

Правильное подключение питания обеспечит стабильную работу магнитолы и сохранение настроек при выключенном зажигании.

Особенности подключения магнитол разных производителей

Pioneer

Магнитолы Pioneer используют стандартную ISO-распиновку, но могут иметь дополнительные разъемы для подключения пульта ДУ, микрофона, USB и т.д. Некоторые модели требуют перестановки контактов питания в ISO-разъеме.

Sony

Sony часто использует 16-контактный разъем вместо стандартного ISO. Для подключения может потребоваться специальный переходник. Схема распиновки обычно приводится в инструкции.

Alpine

Alpine в основном придерживается стандарта ISO, но на некоторых моделях может быть изменено назначение отдельных контактов. Например, синий провод может использоваться для управления усилителем.

Kenwood

Kenwood использует стандартную ISO-распиновку. Особенностью является наличие отдельного провода для подключения стояночного тормоза (для блокировки просмотра видео).

Распиновка штатных магнитол популярных марок автомобилей

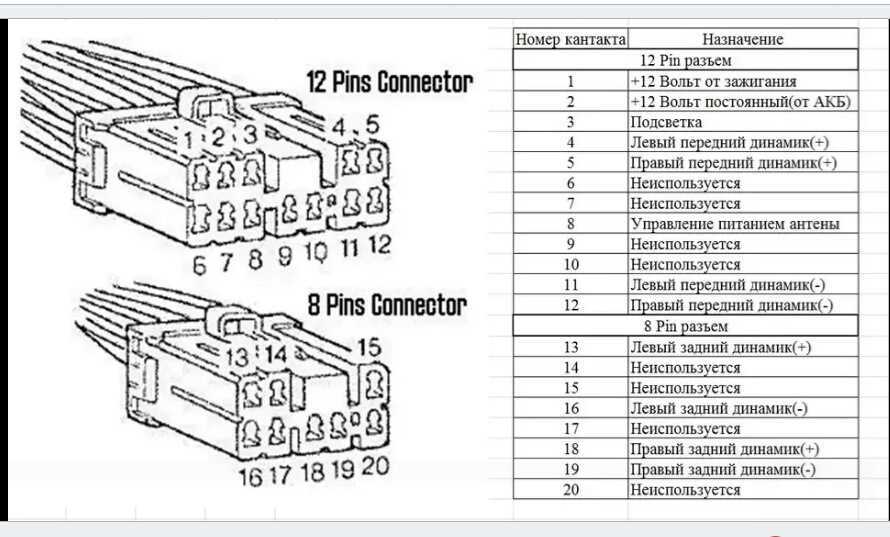

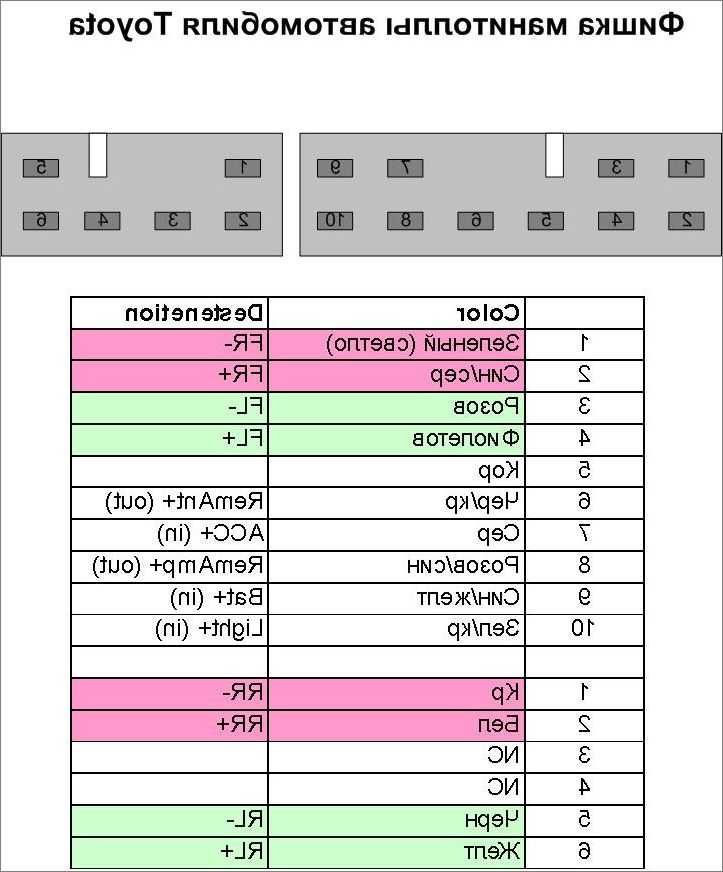

Toyota

Toyota часто использует 20-контактный разъем вместо ISO. Основные отличия:

Контакты 1-2 — питание
Контакты 3-4 — управление и подсветка

Контакты 5-12 — акустика

Volkswagen

Volkswagen использует квадратный разъем с цветовой маркировкой контактов. Основные блоки:

Красный блок — питание
Коричневый блок — акустика
Черный/синий блоки — дополнительные функции

Ford

Ford обычно использует стандартный ISO-разъем, но на некоторых моделях может быть квадратный 16-контактный разъем. Особенность — наличие отдельного провода для сигнала скорости автомобиля.

Как заменить штатную магнитолу на новую?

Замена штатной магнитолы на aftermarket модель включает следующие этапы:

Демонтаж штатной магнитолы
Установка переходной рамки (если требуется)
Подключение ISO-переходника к штатной проводке
Соединение разъемов новой магнитолы и переходника
Подключение антенны и дополнительных устройств
Установка магнитолы на штатное место

При замене важно учитывать особенности конкретного автомобиля — может потребоваться адаптер для сохранения работы кнопок на руле, бортового компьютера и т.д.

Частые ошибки при подключении автомагнитолы

При самостоятельном подключении автомагнитолы следует избегать следующих ошибок:

Неправильное подключение питания (путаница между постоянным питанием и питанием после зажигания)
Некачественная изоляция соединений
Использование проводов недостаточного сечения
Подключение без предохранителей
Неправильное подключение акустики (нарушение полярности)
Игнорирование инструкции и схемы подключения

Соблюдение правил подключения обеспечит надежную работу автомагнитолы и убережет от возможных проблем с электрикой автомобиля.

Распиновка проводов штатной магнитолы

Об ISO — разъёме и его распиновке

Схемы распиновок магнитол с евроразъёмами и штекерами разных производителей и различных марок автомобилей:

Об ISO — разъёме и его распиновке

Распиновка магнитолы (не путать с Раскодировкой) — правильное соединение силовой и акустической проводки магнитолы с системой питания автомобиля и её акустической аппаратурой. Различные штатные магнитолы, особенно на старых автомобилях, имеют индивидуальные разъёмы подключения, распиновка которых происходит строго по определнной схеме, которая обычно располагается в верхней крышке магнитолы и позволяет разобраться, какого цвета провод за что отвечает. Дело в том, что располагается она там не всегда, либо, по какой-то причине не подходит (подключение в другое авто, например). Тогда перед пользователем встаёт дилемма, ведь если неверно подключить проводку к магнитоле — можно вывести и её, и систему питания автомобиля из строя. Но, дабы упростить подключение и замену проигрывателей, чтобы не было никаких скруток и паек,производители перешли на единый тип разъёмов или ISO — евроразъём. Только не совсем он единый получился, потому как единой вышла только распиновка проводки, что конечно внесло больше ясности, но форму самих фишек, или штекеров, каждый производитель делает свою. В общем, всё сложно.

В частости, все универсальные магнитолы типоразмеров 1 DIN и 2 DIN подключаются к акустике авто только через ISO, но так же предусмотрен подразъем mini ISO для подключения дополнительной аппаратуры.

DIN — это «Deutsche Industriele Norme» или по-русски — немецкие промышленные стандарты. Эти нормы были введены Германским институтом стандартицации и значат они буквально вот что: 1 DIN — размер магнитолы, высота х ширина — 180х50мм. 2 DIN 180х100мм, при монтажной глубине всех DIN в 160мм. И вот, весь мир, ну или почти весь, собирает магнитолы по этим стандартам. Так же еще, хоть и весьма редко, но встречается типоразмер 1,5 DIN — 180x75mm, это как ближе к 1 DIN по характеристикам. Итак, к распиновке:

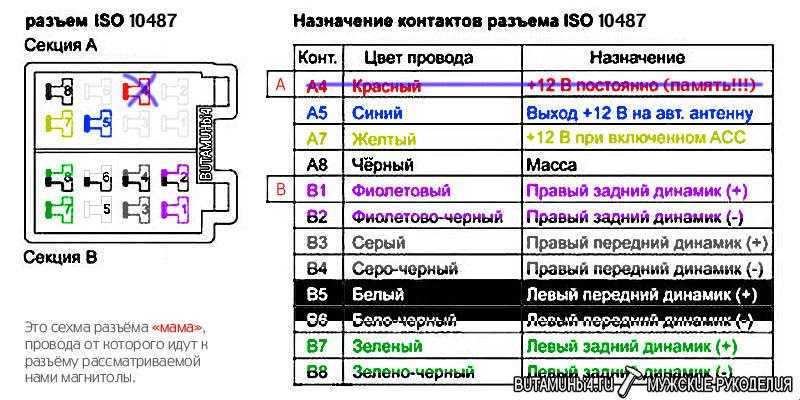

Распиновка стандартного ISO 10487 разъема

С магнитолами 2 DIN всё примерно так же, только у них добавляется еще возможность подключения через mini ISO задних камер, навигационного оборудования и прочих дополнительных функций, доступных магнитолам с большим дисплеем.

ISO разъём с мини ИСО подразъёмом, как мы можем наблюдать из схем, состоит из 2 или 3 подразъеёмов или секций. Обычно, но не всегда, секции А и B соединены меж собой, а С подразъём — mini ISO — идёт отдельно всегда.

Станадартный же ISO 10487 евроразъем состоит всего из двух секций, которые так же могут быть скомпанованы меж собой, а могут идти раздельно, в таком случае секция А — отвечающая за силовое подключение к электрической цепи автомобиля будет иметь коричневый цвет.

Счастливым же обладателям магнитол с не ISO разъёмами, при смене головного устройства на новое и его подключении советуется не брать всё в свои руки, резать, паять и прочее, а прикупить себе штекер-переходник с вашего разъёма на ISO. Такое обязательно будет где-то продаваться и стоит он копейки.

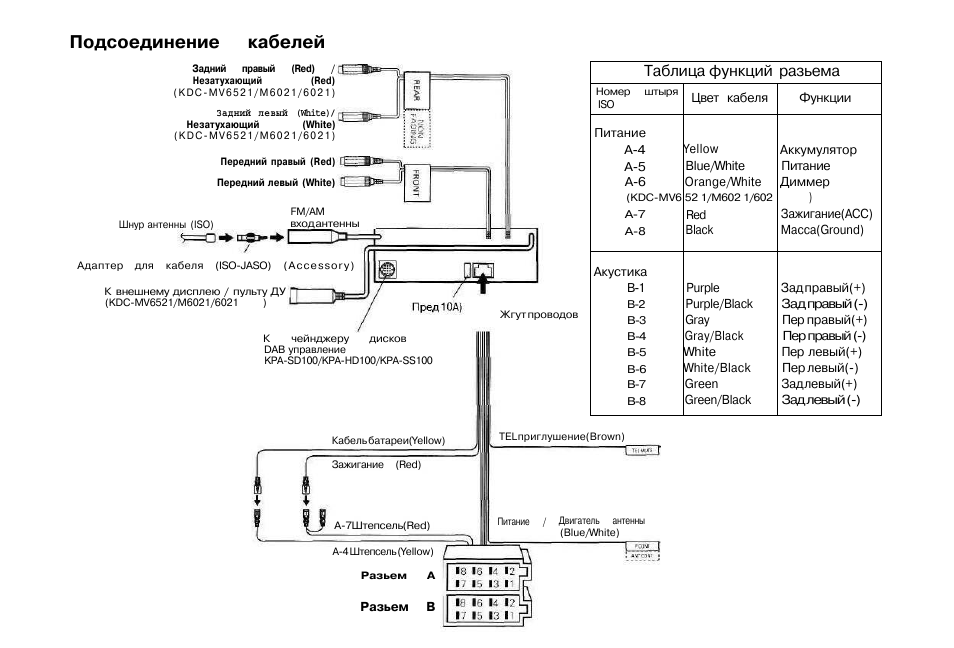

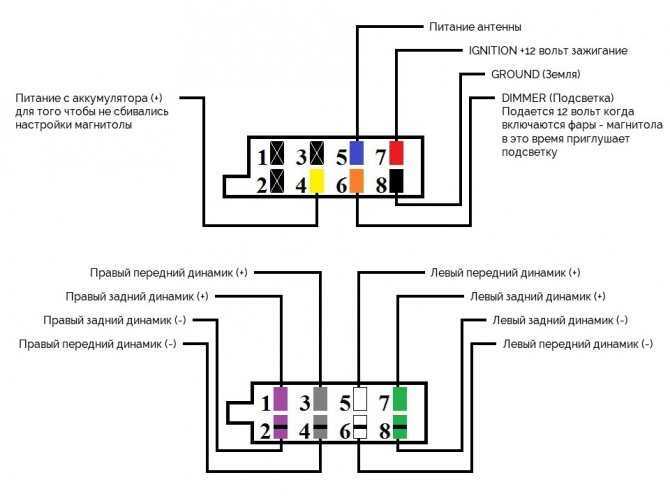

Принципиальная схема подключения магнитолы в автомобиле с распиновкой

На схеме мы можем наблюдать как жёлтым толстеньким проводом мы запитываем магнитолу от АКБ, красный — управляющий провод, идёи на замок зажигания, чтобы наша магнитола знала, когда ей нужно включаться, а когда отключаться чтобы не сажать батарею. Чёрный толстенький провод — заземление, проходит на массу автомобиля. На указанной схеме у нас два провода Remote — синий и сине-белый, их раздвоение позволит нам подключить и антенну и усилитель. Да, так можно, только помните, что провод Rem — слаботочный! Если подать на него слишком большую нагрузку или закоротить его на кузов — выйдет из строя транзисторный ключ! И тогда придётся Вам сдавать ГУ в ремонт. Все манипуляции проводите на обесточенной магнитоле! Далее, два серых провода — серый и серый с чёрной полосой — это правый фронтальный динамик, серый — на положительный контакт, серый с чёрной полосой — на отрицательный. По аналогии, оба белых — фронтальный левый динамик, оба фиолетовых — тыльный правый динамик, оба зеленых провода — тыльный левый динамик. Усилитель подключен через разветвление RCA — линейных разъёмов (по-русски — тюльпанов) mini ISO. Вот и вся принципиальная схема!

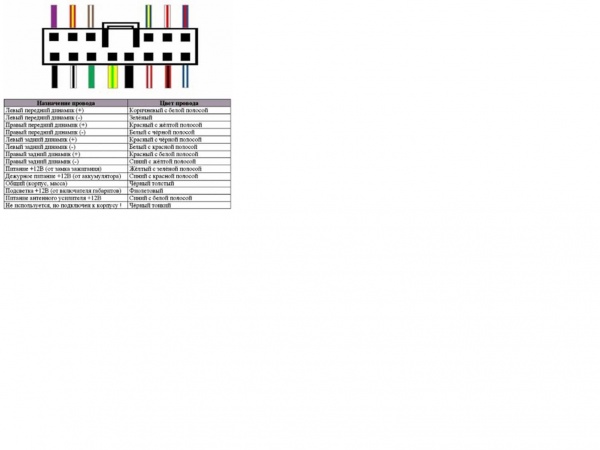

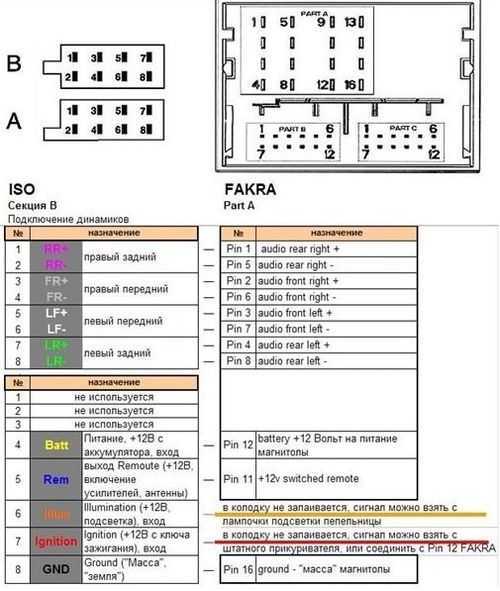

Схемы распиновок магнитол с разъёмами разных производителей и различных марок автомобилей:

Помните, что цветовая маркировка соответствует обозначениям только на ISO евроразъемах! На штатных магнитолах различных автопроизводителей может быть своя распиновка. Всегда внимательно изучайте инструкцию и схему на крышке ГУ!

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель. Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

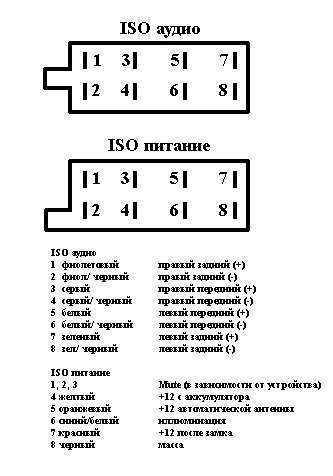

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой.

Согласно стандарту, используется маркировка проводов по цветам:

желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
красный — по нему подается основное питание;
черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе.

Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным.

Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

белый провод присоединяется к левой передней колонке;
серый провод подключается к правой фронтальной колонке;
зеленый провод подключается к левой задней колонке;
фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

фиолетовые провода подключаются к контактам 1 и 2;
серые — к контактам 3 и 4;
белые — к контактам 5 и 6;
зеленые — к контактам 7 и 8.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

Многие автомобилисты сталкиваются с необходимостью замены головного устройства. В процессе требуется распиновка магнитолы и руководство по подключению аудиосистемы.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

ANT. Используется при наличии выдвижной антенны.
Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
Mute. Регулирует звук устройства.

А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

Задний правый + (фиолетовый).
Задний правый — (черно-фиолетовый).
Передний правый + (серый).
Передний левый — (черно-серый).
Передний левый + (белый).
Передний левый — (черно-белый).
Задний левый + (зеленый).
Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Распиновка для различных марок авто и магнитол

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

Toyota

Для стандартного штекера: 1 — А+, 2 — GND, 3 — BAT+, 4 — подсветка, 5 — регулировка антенны, 9-16 — динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-).

Универсальный разъем для большинства моделей: 1 — ANT, 3 — линейный выход LR, 4 — GND линейных выходов, 5 — линейный выход RR, 6 — CD in LCH, 7 — CD in GND, 8 — CD in RCH, 9 — CD reset, 10 — CD clock out, 11 — CD DSPL select, 12 — CD data out, 13 — CD clock in, 14 — CD data in, 16 — A+, 17 — GND, 18 — ANT GND, 22-27 и 29-30 — динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-), 28 — CD mute, 31 — ANT CONT, 32 — CD ACC CONT, 33 — AMP CONT, 34 — B UP.

Nissan

Стандартная схема: 1-6 — динамики (LR+, RR+, LR-, RR-, LF+, RF+), 7 — A+, 8 — подсветка, 9 — BAT+, 10 — динамик LF-, 11 — динамик RF-, 12 — управление антенной, 13 — GND.

Honda

Стандартный разъем: 1 — динамик RR+, 2 — динамик LR+, 3 — подсветка, 4 — BAT+, 5 — A+, 6 — управление антенной, 7-10 — динамики (LF+, RF+, RR-, LR-), 13 — GND, 14-15 — динамики (LF-, RF-).

Универсальные разъемы: 1 — A+, 2 — BAT+, 3 — GND, 4 — пустой, 5-12 — динамики (RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-).

Alpine

Alpine TDE-7823W: 1 — BAT+, 2-5 — динамики (LR-, LR+, RR-, RR+), 7 — управление усилителем, 8 — регулировка антенны, 9 — GND, 10-13 — динамики (LF-, LF+, RF-, RF+), 16 — A+.

Alpine 7190M: 2 — управление усилителем, 8 — GND линейных выходов, 9-10 линейные выходы (R, L), 13 — антенна, 27-28 — динамики (LR+, LR- и LF-, LF+), 29 — GND, 31 — BAT+, 32 — A+, 34-36 — динамики (RR+, RR- и RF-, RF+).

Mitsubishi

Для всех моделей: 1-2 — динамики (RR+, LR+), 3 — антенна, 4 — подсветка+, 5-8 — динамики (LF+, RF+, RR-, LR-), 10 — A+, 11- BAT+, 12 — подсветка, 13-14 — динамики (LF-, RF-), GND — обод разъема.

Kenwood KDC KRC

Есть несколько вариантов распиновки фишки магнитолы этого производителя, зависящих от модели аппарата:

KDC5040R и др.: 1 — GND, 2 — A+, 3 — антенна, 5-8 — динамики (RF+, RF-, LF-, LF+), 9 — BAT+, 10 — подсветка, 11 — TEL mute, 12 — EXT AMPL CONT, 13-16 — динамики (RR+, RR-, LR-, LR+).
KRC155D: 1 — GND, 3 — A+, 5 — BAT+, 8-9 — динамики.
KDC84R и др.: 1 — вход A, 2 — GND входа A, 7-10 — линейные выходы (L, R, R, L), 11 — вход A, 17-20 — GND линейного выхода (L, R, R, L), 25 — GND, 26 — A+, 27 — усилитель, 33 — BAT+, 34 — подсветка.
KRC752R: 1 — ANT GND, 4 и 28 — выход L, 5, 18, 27 и 39 — GND выходов (L, R, L, R соответственно), 8 — подсветка, 9 — BAT, 10-13 — динамики (LR-, LR+, LF+, LF-), 14 — ANT, 17 и 40 — выход R, 20 — антенна, 21 — A+, 22 — GND, 23-26 — динамики (RR-, RR+, RF+, RF-), 36 и 48 — интерфейс телефона.

Переходники разных разъемов

Элементы предназначены для подключения автомагнитолы к электросети машины с помощью различных штекеров. Часто переходники с одной стороны оснащены ИСО-разъемами, а с другой — нестандартным фирменным коннектором, подходящим для какой-либо модели автомобиля.

При помощи подобных элементов можно монтировать акустические системы с евроразъемами вместо устройств с оригинальными штекерами, при этом отсутствует необходимость в перепаивании проводников и любого другого вмешательства в электросеть машины. В продаже можно найти изделия с 2 нестандартными штекерами.

Иногда машина не оснащена разъемами, тогда необходимо подключить подходящий к магнитоле штекер к проводам в автомобиле. Это делают как скручиванием, так и пайкой. Также с этой целью используют клеммную колодку, дополнительная изоляция в таком случае не нужна. При скручивании и пайке придется воспользоваться кембриками или термоусадочными трубками, чтобы обеспечить безопасное пользование устройством.

Переходники используются для подключения:

Достоинство использования элементов состоит в отсутствии вмешательства в штатную проводку: пользователю не придется паять или разрезать провода.

На устройствах с опцией управления с руля машины предусмотрен адаптер кнопок — еще один вид переходника. Он представляет собой специальное устройство, с помощью которого можно заменить штатную аудиосистему другим оборудованием.

Распиновка проводов автомагнитолы лада гранта

Автор admin На чтение 12 мин. Опубликовано 17.09.2021

Содержание

Распиновка разъема штатной магнитолы Lada, 2 DIN 1 DIN схемы
Распиновка штатной магнитолы Lada
Схемы распиновок магнитол различных моделей Lada
Распиновка штатной магнитолы Lada
Схемы распиновок магнитол различных моделей Lada:
Подключение магнитолы распиновка разъема
Comments 25
Виды магнитол
Виды разъемов
Распиновка разъемов
Как подключить питание
Как поменять штатную магнитолу
Маркировка и виды разъемов
Распиновка стандартного евроразъема
Верхний силовой разъем «А»
Нижний акустический разъем «В»

Распиновка разъема штатной магнитолы Lada, 2 DIN 1 DIN схемы

Распиновка штатной магнитолы Lada

Схемы распиновок магнитол различных моделей Lada

Распиновка штатной магнитолы Lada

Есть среди ладаводов такой особенный тип водителей, который постоянно улучшает и дорабатывает аудиосистему автомомбиля. Меняя, зачастую, по кругу, кучу головных устройств, приходя, в конце-концов, к тому, что ставит штатную магнитолу на место. Если вы относитесь к этому типу, или просто, по какой-либо другой причине снимали магнитолу из штатного места, а теперь хотите ее вернуть, то сегодняшний наш материал — для вас! Распиновка штатной магнитолы Лада не скрывает в себе ничего особенно сложного, с ней под силу справиться любому, у кого руки растут. Ну, хотя бы, откуда-нибудь. Для начала, нам придется разобраться с проводавми, а именно — с их цветом. Какой провод будет отвечать за какой-то компонент аудиосистемы автомобиля, и желательно бы их не спутать. Хотя и в этом случае не будет ничего страшного и искать не возбраняется и методом тыка. Но нам с вами блуждать не к чему, разберемся с цветовой маркировкой проводов Лада сразу же. Итак, приступим.

Рассмотрим цветовую схему проводов автомобилей семейства Лада следующих моделей: Веста, Приора, Граната, Икс-рей, Ларгус, Калина, Нива 4×4, Шевроле Нива

Схемы распиновок магнитол различных моделей Lada:

Цветовая схема, применяемая на новых автомобилях Лада

Стоит сказать, что подключить любую стороннюю магнитолу в автомобиль Лада — не стоставит труда, так как штатные разъемы у этих автомобилей выполнены по евростандартам ISO — штекеров.

Теперь же рассмотрим схемы распиновок разных моделей:

Распиновка Lada X-ray Media NAV

Распиновка Lada Largus (по аналогии со схемой х-рей)

+ Распиновка магнитолы Lada CD-5151RMP

Из вышеприведенных схем понятно, что подключить магнитолу в автомобиль семейства Лада — проще простого! Эти автомобили не только обладают большим потенциалом тюнинга аудиосистем, легко шумоизолируются, но и имеют легкий доступ к проводке, стандартный разъем ISO, позволяющий с легкостью подключить практически любое ГУ (головное устройство, магнитолу). Надеюсь, разобраться в представленных выше схемах вам не составит труда. Желаю удачи в деле распиновки магнитол ваших Лада! Штатных и не штатных. Да прибудет с вами сила! Встретимся на страницах сайта inmu3.ru!

Источник

Подключение магнитолы распиновка разъема

Периодически отвечаю на вопрос о правильном подключении магнитолы.
Многим не понятен процесс присоединения через ISO разъем.
На сегодня запишу для всех (и для себя тоже) ссылочку на статью о распиновке ISO разъема.
vaz-2109.ru/avtozvuk/podklyuchenie-magnitoly.html

Для владельцев Пежо (Ситроенов) добавлю что в силовой колодке надо менять красный с желтым — чтобы магнитола не сбрасывала настройки при каждом выключении зажигания.

У меня походу похожая проблема. Вызвонил, что постоянно питание на контакте 7 , а после зажигания на контакте 4. После выключения зажигания сброса нет ? Магнитола работает как положено. Что не так?

ps
штатная магнитола Ford Galaxy 1999.

значит штатная магнитола имеет подходящую распиновку.
Аналогичная ситуация случалась с магнитолами Пионер, когда надо было поменять местами красный и желтый провода. эту возможность предусматривают производители магнитол, реализуя это в доп. контактах на шлейфе

Подключение автомобильной магнитолы — работа, которую можно сделать своими руками. Но для этого, стоит разобраться в правилах и особенностях подключения устройства. Несмотря на многообразие аудиосистем и марок машин, везде подключение производится по схожему алгоритму, но с небольшими нюансами.

Виды магнитол

Начнем с рассмотрения видов автомобильных магнитол. Они бывают:

Штатными. Такие аудиосистемы монтируются на заводе, в процессе сборки машины. Особенность стандартных устройств заключается в разнообразии размеров и вариантов оформления.
Встроенными. Как правило, в комплекте с такими устройствами, идет шторка или съемная панель.

Подключение магнитолы производится строго по инструкции, ведь ошибки в этой работе могут привести к выходу из строя не только магнитолы, но и самого авто.
Последствия неправильного подключения:

Быстрый разряд АКБ.
Самопроизвольное изменение настроек магнитолы.
Искажение звука, неконтролируемое отключение, сильные помехи.

Схему подключения с распиновкой разъемов, как правило, легко найти на верхней крышке головного устройства аудиосистемы.

Виды разъемов

При подключении магнитолы, могут применяться разные разъемы, тип и конструкция которых зависит от марки машины и модели магнитолы.
Условно выделяется два вида разъемов:

Индивидуальные. Подобные разъемы имеют ряд неудобств для автовладельца, ведь при отсутствии опыта подключения, возникают сложности. В таких случаях лучше купить переходники на ISO-разъемы.
ISO — стандартный тип разъема, который предусмотрен почти на всех моделях современных автомобилей. Его наличие исключает проблемы, при замене магнитолы. Все, что требуется от автовладельца — переставить штекер.

Если в процессе монтажа, разъемы совпали, это хорошо. В ином случае, придется подобрать подходящие проводники.

Распиновка разъемов

Следующий момент, требующий отдельного рассмотрения — подключение аудиосистемы, в соответствии с распиновкой разъема. Для выполнения работы, важно знать маркировку проводов (различается по цвету):

Желтый (BAT или B+) — подключается к «плюсу» АКБ.
Черный (GROUND или GND) — подводится к «минусу» аккумулятора.
Красный (ACC или A+) — зажигание.
Серый с полосками (FR-) — к «минусу» правого, переднего громкоговорителя.
Серый без полосок (FR+) — к «плюсу» переднего громкоговорителя, с правой стороны.
Белый с полосками (FL-) — к «минусу» левого динамика, в передней части авто.
Белый без полос (FL+) — к «плюсу» левого, переднего динамика.
Фиолетовый с полосами (RR-) —к «минусу» правого, заднего громкоговорителя.
Фиолетовый без полос (RR+) — к «плюсу» правого, заднего громкоговорителя.
Зеленый полосатый (RL-) — к «минусу» заднего динамика, с левой стороны.
Зеленый без полос (RL+) — к «плюсу» заднего динамика, с правой стороны.

Учтите, что парные провода, один из которых имеет полосы, относятся к акустической части проводки и подключаются к динамикам магнитолы. В процессе монтажа, будьте внимательны с полярностью. Если перепутать «плюс» и «минус», возможны проблемы с проигрыванием НЧ.

Как подключить питание

Наибольшее число ошибок допускается, при подключении питания к автомагнитоле. Для решения проблемы, используйте отдельные провода для подключения к АКБ, имеющие сечение 2-4 кв.мм. Чтобы добиться максимальной чистоты звука, желтый и черный провод подведите к аккумулятору. В цепи желтого провода, поставьте предохранитель, номиналом 10-20 Ампер. Что касается красного провода, то он коммутируется к цепи зажигания.

На практике, провода желтого и красного цвета часто подключаются вместе, ведь аудиосистема должна работать, вне зависимости от позиции ключа в замке зажигания. Но у такого варианта имеется минус — риск разряда АКБ, во время стоянки машины. Это связано с тем, что автомагнитола, все время, будет в режиме ожидания (даже после отключения). Во избежание разрядки АКБ, ставьте на красный провод кнопку отключения. При длительной стоянке машины, отключение питания будет производиться самостоятельно.

Как поменять штатную магнитолу

Многие люди интересуются, как убрать стандартную аудиосистему и поставить устройство встроенного типа. Причиной замены может быть небольшая мощность штатной магнитолы или нехватка определенных функций. В любом случае, при монтаже нового устройства, важно правильно подобрать переходники и учесть распиновку разъемов.

Смотрите видео, про замену штатной магнитолы, ниже.

К примеру, в автомагнитоле типа KY832190A, на машинах марки Lifan, имеются собственные штекеры. Монтаж устройства производится в уже существующее место 2DIN, предусмотренное производителем. Чтобы установить магнитолу этого типа на других авто, потребуются специальные переходники, для подключения к разъемам ISO-типа.

Рассмотрим, как подключить магнитолы встраиваемого типа марок JVC, Пионер и Сони:

Производитель JVC подумал о своих покупателях и предусмотрел все необходимое, для подключения. Так, в комплекте с автомобильной магнитолой, идут шпильки для крепления, в передней и задней части, а сама коммутация производится, с помощью классического разъема ISO.

Для улучшения качества звука, предохранитель, на торцевой части головного устройства, переставляется в гнездо, которое находится рядом. К аккумулятору подключается провода КП и ЖБ, которые требуется заизолировать. Чтобы улучшить качество звучания, отдайте предпочтение проводам высокого качества. Эта рекомендация касается магнитол различных типов.

Магнитолы Сони, как правило, подключаются по классической схеме, с помощью разъемов ISO. В некоторых моделях аудиосистем, предусматриваются ISO-коннекторы, которые имеют индивидуальные особенности и требуют покупки ISO-переходников. В крайнем случае, придется обрезать провода и подключать их к коннекторам, с учетом схемы и распиновки разъемов.

Стоит отметить, что обрезать провода не желательно. Если иного варианта нет, используйте термоусадочные кембрики, вместо изоленты. Недостаток изолирующей ленты в том, что в мороз она отслаивается, и риск замыкания в системе возрастает. В любом случае, подключение магнитолы проходит быстрее, если производитель предусмотрел разъем ISO.

Автомагнитолы Пионер также имеют разъемы для подключения типа ISO. Их особенность заключается в наличии двух штекеров. С помощью черного провода, питается головное устройство аудиосистемы, а коричневый предназначен для выхода на акустику. При установке магнитол Pioneer, важно правильно подключить «плюсовой» провод и добавить в цепь предохранитель.

Как видно из статьи, наличие ISO-разъема в магнитоле значительно упрощает процесс замены устройства.

Видео: Как определить контакты питания на автомагнитоле

Если видео не показывает, обновите страницу или нажмите здесь

Видео: Замена штатной магнитолы на Pioneer в Daewoo Nexia

Если видео не показывает, обновите страницу или нажмите здесь

Изначально кажется, что установка автомагнитолы — дело простое, с которым справиться любой автолюбитель. Но иногда процедура монтажа вызывает вопросы, связанные с подключением устройства. Тогда на помощь приходит переходник для магнитолы. Подробнее о маркировке, видах и распиновке читайте ниже.

Маркировка и виды разъемов

На сегодня все разъемы автомагнитол соответствуют стандарту ISO, причем используются два разъема. Каждый представляет штекер с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подсоединяются источники потребления энергии, он маркируется буквой А. Что касается второго, то к нему подключается акустика, то есть колонки. Обозначение разъема отмечается буквой В.

Переходники для разъемов автомагнитол

В продаже можно найти головные устройства с тремя выходами, но встречаются они редко и обычно представляют исключение.

Даже если подключаемые розетки не соответствуют друг другу, у автовладельца есть несколько вариантов подключения:

Покупается специальный адаптер для магнитолы, который можно подсоединить к выходам акустической системы.
Второй способ среди автолюбителей считается «колхозным». Его суть срезать нестандартный выход и подмотать к нему необходимые провода. Но не рекомендуем использовать этот вариант, поскольку в итоге, провода начнут разматываться, так что «колхозную» процедуру придется повторять. Кроме того, стоимость переходников не так велика, чтобы использовать этот способ.

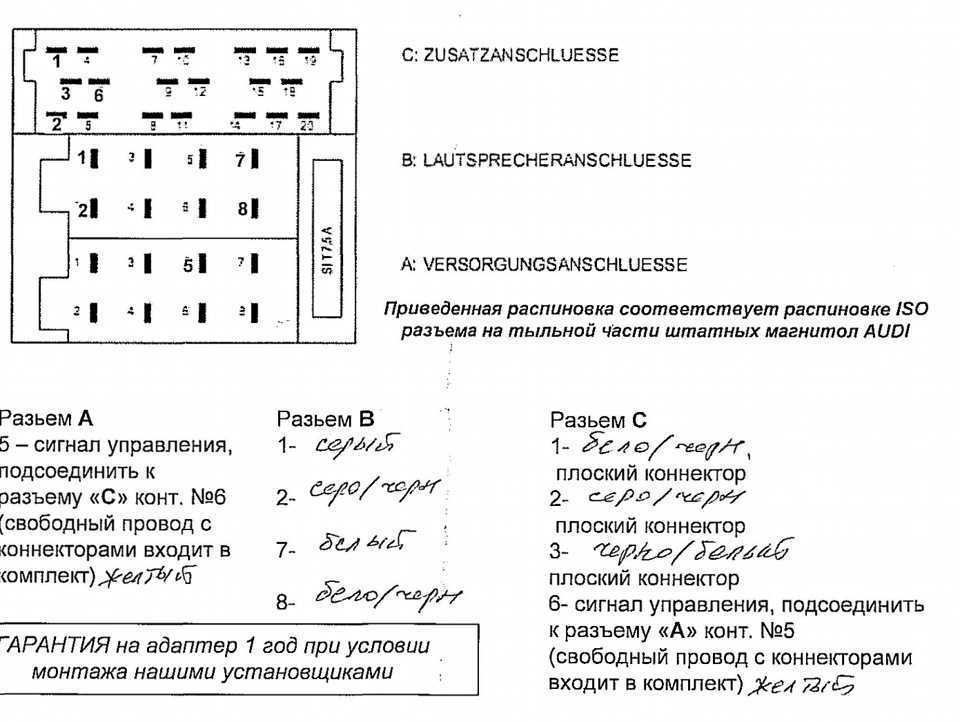

Распиновка стандартного евроразъема

Что нужно знать автовладельцу о распиновке евроразъема? Рассмотрим обозначения на примере выхода 10478.

Верхний силовой разъем «А»

Как уже сообщили, этот выход предназначен для подключения источников питания электроцепи транспорта.

1	Не задействован
2	Не задействован
3	Не задействован
4	Регулярное питание
5	Для подключения антенны
6	Для подключения подсветки
7	Для подключения зажигания
8	Масса автомобиля

И хотя устройство оснащено восемью контактами, всех их можно не использовать для подсоединения головного устройства. Но этих контактов не было бы, если бы они не выполняли определенные функции. Первый три выхода, а также шестой, используются редко, особенно для соединения бюджетных вариантов устройств. Обычно их применение обусловлено необходимостью подключения дополнительного функционала, причем речь идет о более продвинутых автомагнитолах. Отметим, что цвета контактов могут быть разными.

Если говорить о дополнительных опциях, то имеется ввиду:

Вывод ANT . Этот вывод используется, если транспорт оборудован выдвижной антенной.
Функция Remote , благодаря которой к головному устройству могут быть подключены внешние усилители. Это повысить число подключаемых колонок. Актуально это для меломанов и владельцев транспортных средств с большим салоном, что при правильном монтаже динамиков увеличит качество звучания.
Функция Illumination . Эта опция для автоматического изменения яркости и цветовых параметров дисплея головного устройства. Если машина движется на высокой скорости, то яркость экрана будет падать, чтобы система не отвлекала водителя от управления машиной. Когда же транспорт остановится, магнитола вернется к начальным настройкам.
Функция Mute . На сегодня многие головные устройства имеют эту опцию. Но эта опция может быть задействована как путем нажатия на соответствующую кнопку, так и автоматически. В частности, если через приемник головного устройства пройдет импульс от мобильного девайса, система автоматически снизит громкость, чтобы водитель, не отвлекаясь от вождения, смог поговорить по телефону.

Разъемы для магнитол от разных брендов

Четвертый по счету контакт отвечает за питание аудиосистемы транспорта. Провод от него нужно подключить к клемме замка зажигания и запитать от аккумулятора, но для этого также следует использовать предохранитель. Такой способ соединения проводки защитит АКБ от разряда, поскольку активация головного устройства возможна после того, как в замке зажигания повернется ключ.

Пятый контакт предназначается для подсоединения провода антенны. Что касается седьмого контакта, то он важен, поскольку отвечает за питание энергозависимой памяти головного устройства. То есть если он случайно отключится, это приведет к сбросу всех настроек автомагнитолы. Потерять все параметры после настройки вряд ли кому-то понравится.

Нужно, чтобы каждый из кабелей питания был защищен предохранителем в целях безопасности. Если в функционировании аудиосистемы иногда появляются сбои, желательно произвести монтаж конденсатора между седьмым и восьмым выходами. Что касается емкости конденсатора, этот параметр нужно подбирать индивидуально. Конденсатор выполняет функцию фильтрации, то есть элемент предназначен для сглаживания различных колебаний в бортовой сети.

Нижний акустический разъем «В»

Как говорилось ранее, к выходу В подсоединяются колонки.

Что касается распиновки контактов, то их обозначение следующее:

1	Плюс для заднего правого динамика	Обозначается сиреневым цветом
2	Минус для него же	Сиренево-черный
3	Плюсовой выход для правой колонки передней	Обозначается серым цветом
4	Минус для этого же динамика	Обозначается серо-черной расцветкой
5	Плюсовой выход для переднего левого динамика	Контакт белого цвета
6	Отрицательный выход для этой же колонки	Черно-белый цвет
7	Плюсовой контакт для задней левой колонки	Обозначается зеленым цветом
8	Минусовой выход для нее же	Черно-зеленый

Большая часть головных устройств рассчитана на работу с четырьмя колонками, для этого применяется восемь проводов, на каждую колонку по два. Отметим, что качество аудиотрека определяет правильное подключение плюса и минуса. Если расплюсовка перепутана, ничего не случится, но автомагнитола будет функционировать в нештатном режиме, качество звука будет не таким хорошим.

Если вы владелец автомобиля с магнитолой, которая проигрывает только кассеты, не спешите покупать новую аудио систему с USB-выходом. Сегодня можно найти такое устройство, как кассетный адаптер для автомагнитолы. Он выглядит как кассета с кабелем и просто устанавливается в разъем. Разъем кабеля подключается к мобильному телефону или плееру, и можно прослушивать музыку в цифровом формате.

Источник

Цвета проводов на магнитоле: схема подключения и обозначение

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Виды магнитол

Существующие на авторынке головные устройства имеют между собой некоторые отличия по функционалу, размерам и звуковым качествам. В настоящее время существует несколько способов установки устройства:

Встраиваемые — простые устройства, которые оснащены встраиваемой лицевой панелью. Имеют защиту от кражи.
Стационарные — идут в стандартной комплектации автомобиля. Нестандартные размеры и оригинальный тип защищают их от кражи.

При выполнении монтажа магнитолы следует учитывать определенные особенности. Первое — подключение производится строго по инструкции. Не следует применять одну инструкцию к разным устройствам, т. к. даже у одной компании-производителя могут быть большие различия по штекерам и маркировке проводов. Многие производители указывают схемы подключения на верхней крышке устройства. А вот типовая схема будет расположена ниже.

Второе, о чем следует знать, это то, что проводка в российских автомобилях рассчитана только на механическое подключение и настройку, что создает некоторые трудности.

Как подключить динамики своими руками

К подобной работе необходимо относиться очень аккуратно и внимательно. При некачественном подключении будет ухудшаться звучание автомагнитолы. А также могут сломаться динамики или само устройство. Чтобы подключить мощные динамики, стоит приобрести специализированный многожильный акустический кабель. Динамики оснащены двумя клеммами, которые различаются по ширине. Широкая клемма идет к плюсу, а более узкая отвечает за массу.

Стоит делать наименьшую длину кабеля, потому что он имеет определенное сопротивление, которое способно сильно исказить звучание. Динамики необходимо подключать лишь согласно инструкции по эксплуатации, которая идет в комплекте с магнитолой. Нельзя делать дополнительные скрутки проводов. Для этой цели стоит применять специализированные разъемы для подсоединения кабеля к динамикам. Сейчас очень популярная квадроакустика. Другими словами, устанавливаются два мощных динамика сзади автомобиля и несколько небольших в дверях. Когда они правильно подключены, то есть возможность наслаждаться удивительным звучанием автомагнитолы.

Международные стандарты

В настоящее время многие именитые компании выпускают продукцию по определенным мировым стандартам. Существуют два стандарта: ISO 7736 и DIN 75490, который разработан по немецким стандартам.

Обычно за приборной панелью автомобиля бывает много пустого пространства, поэтому регулируется только длина и ширина устройства, не обращая внимания на глубину. Если высота или ширина не подходит, эту задачу можно решить, установив специальные переходные рамки, которые заделают щели.

В наше время головные устройства устроены по стандарту ISO 10487, но все еще можно встретить производителей автомобиля, которые выпускают собственные конструкции. В этом случае проблему решат переходники.

ISO 10487 определяет размеры колодок:

Колодка А — черный цвет, отвечает за питание и управление прибором.
Колодка В — коричневый цвет, регулирует акустику.
Колодка С — вспомогательная, отвечает за подключение вспомогательных приборов: навигатор, усилитель и т.д.

Стандартно в автомобиле установлены определенные разъемы и проводники для подключения устройства:

Первый вариант — проводники выводятся на задние и передние громкоговорители, а питание идет по проводам от аккумулятора, при этом плюсовой кабель имеет предохранитель. В этой системе все готово для установки.
Вся проводка подключена к разъему, но не удается подключить штекер к гнезду устройства.
В автомобиле не установлены проводники для динамиков, а питания не наблюдается. Провода могут быть, но при этом неправильно подключенными.

В первом случае необходимо лишь убедиться, что вся проводка и колонки подходят к мощности магнитолы.
Во втором случае решить проблему можно с помощью ISO переходника, который можно найти в любом специализированном магазине.

Что же касается третьего метода, то можно подключить систему напрямую. Главное, чтобы провода подходили по цвету с проводами магнитолы. Если это условие выполняется, то можно проводить разбор старой системы и скрутить провода напрямую. Места соприкосновения проводов следует пропаять, а затем заизолировать.

Если же провода не совпадают по маркировке, то перед тем как подключить автомагнитолу в машине, необходимо провести прозвонку и проложить недостающие провода. Делается это при помощи тестера или мультиметра с пищалкой и батарейкой.

Если прозваниваются динамики, не отсоединяя при этом провода, то звонится два провода. Они будут использованы под динамик. Вот здесь и пригодится батарейка, она будет подключена к проводам для установления полярности. После подсоединения батарейки нужно обратить внимание на движение диффузора динамика.

Полярность определена верно, если диффузор двинулся наружу. Провода маркируются соответствующим образом, т. е. провод, соединенный с плюсом батареи, имеет значение «+», а с минусом — «-«. А если диффузор втягивается внутрь, значит, полярность определена неверно, и провода нужно пометить наоборот.

Для правильного подключения важно знать маркировку проводов:

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

Поломке магнитолы;
Ухудшению качества звука;
Короткому замыканию проводки;
В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Подключение устройства

При монтаже магнитолы необходимо отталкиваться от того, что проводить подсоединение системы нужно с нуля, своими руками. Первым делом следует приобрести комплект проводов для проведения питания и подключения динамиков. Выбирать длину нужно под конкретный автомобиль, но желательно, чтобы провода были не слишком длинными. Лучший вариант — провода из меди с изоляцией из силикона. Толщина таких проводов должна быть достаточной для нормальной работы системы. Для магнитолы, не превышающей мощности в 120 Вт, подбираются провода сечением 4 мм. кв. Тогда для динамиков хватит и 1–2 мм. кв.

Как подключить автомобильную антенну

В наше время ассортимент музыкальных произведений довольно большой и многие автолюбители не используют радио. Однако существуют люди, которые предпочитают слушать в автомобиле разные радиостанции. Когда транспортное средство не оборудовано заводской антенной, то стоит приобрести антенну активного типа, потому что установка обычной обойдется довольно дорого.

Установить антенну активного типа довольно легко. Ее необходимо прикрепить на лобовое стекло машины. А также ее нужно подсоединить к специализированному проводу на автомагнитоле, который окрашен в белый цвет и обозначается AMP или REM. Эта антенна оборудована кнопкой включения и выключения питания на активный усилитель. Он обеспечивает уверенный прием и помогает настраивать сигнал в любой местности.

Активация динамиков

Фирмы-изготовители выпускают магнитолы, рассчитанные на четыре динамика: два задних и два передних. Каждый провод имеет свою маркировку по цвету. В каждой из связок один провод плюсовый (без полосы) и минусовый (с полосой). Путать полярность нежелательно.

При этом ни в коем случае нельзя заземлять на массу минусовый провод, идущий от магнитолы, т. к. он не относится к общей массе транспортного средства. Обычно динамики имеют две клеммы. Магнитолы, имеющие небольшую мощность, могут быть оснащены лишь одним проводом с плюсом на каждый из громкоговорителей. В таком случае минус громкоговорителей монтируется к общему минусу системы. Плюс соединяется с широкой клеммой, минус с узкой.

Если все выполнено согласно инструкции, то проблем не должно возникнуть, и система будет работать в нормальном состоянии. Но бывают ситуации, когда звук, вырывающийся из динамиков, не соответствует ожиданиям. Обычно в такой ситуации практически не слышны низкие частоты. Все это является следствием неправильной фазировки. Первым делом нужно проверить все соединения проводов и заменить их, в случае неисправности.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

Минус аккумулятора – черный;
Плюс аккумулятора – желтый;

Плюс зажигания – красный;
Левый передний динамик – белый и белый с полосой;
Правый передний динамик – серый и серый с полосой;
Левый задний динамик – зеленый и зеленый с полосой;
Правый задний динамик – фиолетовый с фиолетовой полосой;
Антенна – синий;
Усилитель – синий с полосой.

Схема монтажа

Почти во всех нынешних магнитолах, например, в JVC питание поступает через несколько проводов, в основном это желтый, черный и красный. Линия черного цвета идет на минус, а красного идет на плюс замка зажигания. Желтый идет от плюса аккумулятора и отвечает за питание потребителей энергии. Если существуют неисправности с каким-либо из проводов, то их нужно поменять на аналогичные.
Первым делом стоит понять, как подключить желтый и черный провод. Некоторые автолюбители совершают ошибку, подключая черный в первый болт на массу, а желтый идет в контакт с прикуривателем или замком зажигания. Если законтачить эти провода к аккумулятору, то увеличится качество и мощность звука.

Провода подбираются многожильные, толщина не должна быть меньше 4 мм. кв. На желтый провод нужно поставить предохранитель с качественной изоляцией. Красная линия тоже имеет плюсовое значение, но соединяется с замком зажигания.

Иногда автомобилисты соединяют красный и желтый провод вместе. Плюсом такой конструкции служит независимость от выключения или включения замка зажигания. Минус заключается в постоянном потреблении энергии, что негативно сказывается на аккумуляторе. Схема подключения магнитолы:

Питание

Питание магнитолы может быть организовано двумя способами. Возможно подключение магнитолы через замок зажигания или напрямую к аккумулятору. В качестве питания используются два провода, причем на каждом из них есть специальная вставка, позволяющая защитить акустику. Если вы решили подключить магнитолу через замок зажигания, а в процессе работы в устройстве возникли неполадки, то скорей всего, проблему позволит решить монтаж дополнительного конденсатора. Используя конденсатор, вы сможете стабилизировать питание головного устройства.

Вспомогательная антенна

Перед тем как подключить антенну к магнитоле, стоит узнать, что антенна бывает двух видов — пассивная и активная. Пассивная подключается буквально в один шаг, нужно лишь вставить штекер в необходимое место. А вот со второй придется немного повозиться, подключая к ней питание. Обычно у магнитол в наше время существует специальный выход. В роли выхода обычно служат синий провод, имеющий обозначение АNT, REM или AMP. В некоторых случаях бывают два провода. Эти провода включают приборы, работающие при воспроизведении аудиосистемы. Этим прибором является антенна.

Конечно, есть и другие методы как правильно подсоединить автомагнитолу, качественные разборы, описанные в пособиях.

Как заменить магнитолу в машине

Чтобы установить и подключить автомагнитолу будут необходимы такие инструменты и умения:

набор отверток;
качественные пассатижи;
измерительный мультиметр;
немного изоленты;
большая аккуратность при снятии мелких деталей панели и установке автомагнитолы.

Когда осуществляется замена устаревшей магнитолы на более новую, то особых проблем возникнуть не должно. Аудиоколонки уже находятся на своих местах, а провода проложены и подсоединены. Автолюбителю необходимо лишь проверить целостность проводки, подсоединение колонок и поменять автомагнитолу на панели машины.

Когда выполняется замена, то часто возникают небольшие трудности при подсоединении нового изделия, потому что разъемы автомагнитол бывают различные. В этом случае необходимо приобрести специализированный разъем. В данное время на рынке можно найти разные виды разъемов, поэтому автомобилисты быстро разрешат эту проблему. Довольно часто приобрести специальный адаптер можно в том месте, где была куплена сама магнитола. Бывают случаи, что разъем идет в комплекте с автомагнитолой. После подключения аудиосистему необходимо проверить и сделать первое включение.

Для установки магнитолы своими руками нужно тщательно подготовиться. Сначала стоит проложить электрическую проводку, которая обязана быть изготовлена специально для аудиосигналов из качественной меди сечением около 4 миллиметров. Динамики ставятся в необходимые места, которые предусмотрены заводскими рекомендациями. Когда подобных мест нет, то нужно сделать сквозные отверстия под колонки своими руками. Далее производится установка магнитолы в панель машины и ее подсоединение.

Подключения и установка автомагнитолы

Даже при покупке нового автомобиля уже с завода устанавливают бюджетный вариант аудиосистемы, но есть и авто на которые не устанавливают. А если вы приобрели подержанное авто 10 лет, то там наверняка стоит старая магнитола, которая не удовлетворяет ваши требованием. В новой современной автомагнитолы ведь можно не только слушать музыку из таких носителей, как:

оптические диски CD/DVD;
SD накопители;
USB флеш накопители;
поддержка синхронизации и подключения телефона в качестве плеера;
aux вход.

Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра видео, просмотр TV каналов, система навигации и еще много интересных функций. Конечно, такие аудиосистемы стоят дороговато и потребуется помощь специалистов, чтобы произвести подключение. Но многим автолюбителям не по карману купить такие модели магнитол и выбирают более бюджетный вариант. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками.

Скрытие проводки в салоне

Самые лучшие и престижные аудиоустановки автомобилей имеют полностью скрытые проводки. Поэтому при монтаже схем подключения нужно удалять или прятать все лишнее, видимые провода и распределительные колодки. Даже если для этого потребуется снимать сиденья, поднимать коврики, желательно проводку прокладывать через боковые панели. Порядок монтажа:

Удалить боковые панели.
Удалить частично приборную панель, настолько, насколько будет удобно работать.
Запустить кабели RCA и Power на противоположных сторонах автомобиля, это поможет предотвратить их перелом.
Проложить кабели под ковром, а не над ним. Если кабели должны быть видимыми, то можно покрыть их пластиковой проволочной оберткой из автомагазина, чаще всего в красном, синем и черных цветах.
Подключить все триммеры, но оставить концы провода динамика, необходимые для подключения акустических систем выхода.
После того как провода встанут на место, нужно подключить их к динамикам.

Подключение телефона к системе

Перед тем как подключить телефон к автомагнитоле, нужно определить, имеются ли у нее возможности Bluetooth.

Самый простой способ — подключение iPhone к автомобильной радиосвязи через Bluetooth. Предпосылкой для этого метода является то, что автомобильная аудиосистема поддерживает соединение через Bluetooth. Последовательность настройки:

Надо активировать Bluetooth на своем устройстве.
Открыть настройки на iPhone и нажать Bluetooth.
Следовать инструкциям на дисплее радио и iPhone для подключения устройств.
После чего музыка с iPhone автоматически будет воспроизводиться через автомобильные динамики.

Если ваше радио не поддерживает Bluetooth, но имеет порт разъема 3,5 мм, можете подключить iPhone следующим образом:

Подключить один конец кабеля к iPhone, а другой конец — к радио.
Выбрать кабель разъема в качестве источника входного сигнала на радиоприемнике, и можно наслаждаться музыкой iPhone через автомобильные динамики.
Воспроизведение с помощью разъема особенно надежное и одновременно обеспечивает высокое качество звука. Кроме того, это не требует дополнительной батареи.

Установка стерео в приборной панели

Для этого потребуется иметь комплект для монтажа и следовать инструкции, прилагаемой к комплекту. Сначала присоединяйте монтажный комплект к новой стереосистеме, затем закрепите обе в панели винтами. Если у автомобиля есть обновленная версия звуковой системы или встроенная панель управления стереоклиматом, вероятно, понадобится специальный адаптер для подключения к заводской системе.

Адаптер позволяет использовать новую стереосистему с существующей акустической. Этот пакет интеграции позволяет сохранить заводские ЖК-экран и сенсорный климат-контроль. Как только отверстие в панели будет готово, нужно подключить адаптер стереопроводки к жгуту проводов автомобиля и кабель антенны.

В зависимости от выбранной стереосистемы также потребуется подключить различные устройства к задней части стерео, например, микрофон, Bluetooth, USB-кабель, интерфейс управления рулевым колесом или дополнительный входной кабель. Перед тем как подключить USB к автомагнитоле, нужно убедиться, что головной блок уже имеет порт USB и способен воспроизводить цифровые музыкальные файлы через него.

Если у автомобиля нет этой возможности? самый простой вариант — использовать FM-передатчик, который включает в себя как порт USB, так и соответствующее оборудование для чтения и воспроизведения музыкальных файлов.

Как подключить магнитолу в машине, подключение автомагнитолы

Благодаря приятной музыке, хорошая магнитола делает любую поездку более комфортной,. Большинство подержанных автомобилей либо не оснащены магнитолами или CD-проигрывателями, либо укомплектованы дешевыми низкокачественными устройствами. Поэтому вопрос, как подключить магнитолу в машине, актуален для многих водителей. Из статьи вы узнаете, как подключить магнитолу правильно и какие меры безопасности соблюдают при этом.

Основные параметры магнитол

Перед началом установки или подключения этого устройства необходимо определить основные параметры, которые повлияют на все дальнейшие действия. К ним относят:

размер;
мощность;
форма разъемов.

Современные магнитолы выпускают в двух модификациях: тонкие и толстые. Первые еще называют одноблочными, они соответствуют стандарту 1DIN. Вторые называют двухблочными, они соответствуют стандарту 2DIN. Большинство европейских машин оборудованы гнездом стандарта 1DIN, поэтому установка в него двухблочного устройства невозможна. Американские или азиатские машины часто оснащают гнездами стандарта 2DIN, поэтому установить в них тонкие устройства можно, но придется потрудиться.

Второй важный параметр – общая мощность, которая является суммой мощности всех каналов. Правильное определение мощности необходимо для верного расчета потребляемого тока и сечения провода. При этом мощность, отдаваемая и потребляемая, отличается в 1,5–2,5 раза. То есть для обеспечения выходной мощности в 4х20 ватт потребуется не 80 ватт, а как минимум 150. При такой мощности ток, который проходит через провода, достигает 12–13 ампер.

Чем мощней звуковоспроизводящее устройство, тем более толстые провода необходимы, чтобы подключить аккумулятор или динамики.

Переменный ток, который является основой работы динамиков, еще больше увеличивает требования к проводам, ведь электроны наиболее активно передвигаются по наружной поверхности металла. Поэтому приходится не только увеличивать толщину, но и применять многопроволочный витой кабель. Выходная мощность каждого канала устройства не должна превышать мощности каждого из динамиков. Если выходная мощность окажется выше, придется устанавливать более мощные динамики и прокладывать новые провода соответствующей толщины.

Большинство производителей автомобильной звуковоспроизводящей аппаратуры оснащают ее уникальными фирменными разъемами, которые не всегда соответствуют контактам, установленным в машине. Эти разъемы состоят из двух частей: штекер и вилка. Схема подключения контактов (распиновка) зависит от производителя и указана в документации к магнитоле и автомобилю. Если в комплекте поставки есть переходник на стандартный разъем ISO 10487, то подключение автомагнитолы особой проблемы не вызывает. Если же такого переходника нет, то придется самостоятельно подключать штекер, соответствующий вилке автомобиля.

Подготовительные действия

Чтобы качественно подключить магнитолу, необходимо выполнить подготовительные действия. Убедившись, что магнитола подходит по размеру, необходимо проверить, соответствуют ли сечения проводов и штекер вилке. Чтобы правильно определить сечение, учитывают следующее: 1 мм² способен без проблем передавать 4–5 ампер постоянного или тока. То есть для тока 10 ампер сечение кабеля должно быть 2–2,5 мм². Чтобы правильно подключить динамики, используйте одножильный медный провод в мягкой изоляции, с минимальным диаметром каждой проволочки и оптимальным сечением. Чем меньше диаметр проволочек в жиле, тем больше пропускная способность и меньше потери мощности на высоких частотах.

Приготовьте инструменты. Вам понадобятся:

паяльник;
острый нож;
бокорезы;
плоская и крестовая отвертки;
зажигалка;
тонкая иголка;
пассатижи.

Также вам потребуются:

мягкий медный одножильный провод сечением 1,5 мм²;
предохранитель, ток которого в 1,3–1,5 больше максимального потребляемого тока;
изолента;
термоусадочная трубка.

Прокладка проводки

Чтобы правильно проложить проводку к аккумулятору, используйте отверстия в стенке моторного отсека, через которые проходят жгуты проводов.

Ни в коем случае не присоединяйте плюс питания магнитолы к плюсу замка зажигания. Провод, питающий замок зажигания, не рассчитан на такой ток, поэтому включив звуковоспроизводящее устройство на полную громкость, вы перегреете его.

В результате провод оплавится, возникнет замыкание и в лучшем случае придется менять замок зажигания и ЭБУ (электронный блок управления) двигателем. В худшем случае в машине возникнет пожар.

Для присоединения к аккумулятору используйте специальные клеммы, их продают в любом магазине автозапчастей. Не забудьте поставить предохранитель в цепь «штекер – аккумулятор». Желательно устанавливать его в подкапотном пространстве, неподалеку от аккумулятора. Это упростит его замену, если предохранитель по каким-то причинам перегорит. Чтобы правильно соединить провода, используйте паяльник или обжимные контакты и термоусадочные трубки. Не скручивайте их, со временем сопротивление такого контакта возрастет, из-за чего он начнет сильно нагреваться. Термоусадочные трубки защищают место соединения более эффективно, чем изолента, да и работать с ними проще. Необходимо надеть их на соединение и нагреть с помощью зажигалки.

Приступая к прокладке новых проводов и кабелей, отключайте аккумулятор. Это защитит машину от короткого замыкания, повреждения электрического и электронного оборудования или возгорания. Новые кабели крепите к кузову или жгутам проводов, проложенных в подкапотном пространстве. Это увеличит длину проводов, но избавит вас от многих проблем. Ведь болтающийся провод перетирается, может куда-нибудь не туда попасть и мешать обслуживать и ремонтировать автомобиль.

Фиксируйте новый провод к жгуту штатной проводки или кузову через каждые 20–30 см. После того как завели все новые провода в штекер или вилку, соберите их в единый жгут с помощью пластиковых хомутов. Этот жгут должен соединять штекер со всеми участками, где провода будут уходить в сторону. Так вы защитите штекер или вилку от обрыва проводов.

Если вместе с магнитолой вы устанавливаете и более мощные динамики, то для них потребуется прокладка новых проводов, которые будут соответствовать по сечению. Используйте скрытую прокладку, для этого все провода укладывайте под передней или боковыми панелями, ковриками и другими декоративными элементами. Не пренебрегайте фиксацией проводки, иначе провод может со временем вылезти наружу, после чего возрастает вероятность его перетирания или обрыва.

Подключение разъемов

Для этой операции вам потребуется электрическая схема машины с указанием распиновки (номеров контактов) штатного разъема для радиооборудования. Если штекер и вилка не совпадают, то меняйте разъем на звуковоспроизводящем устройстве. Не имеет значения, с какой стороны вы поставите штекер, главное, чтобы он полностью соответствовал вилке. Не подгоняйте штекер автомобиля под магнитолу. Если вы решите заменить штекер, то придется заново перепаивать разъем автомобиля. Если у вас есть необходимый штекер или вилка с уже подключенными проводами, то просто припаивайте их к соответствующим проводам звуковоспроизводящего устройства. Если же штекер или вилка без проводов, то с помощью тонкой иголки вытаскивайте из него контакты, вставляйте в них зачищенные провода, обжимайте с помощью специального инструмента или пассатижей и вставляйте в соответствующее отверстие разъема.

Вывод

Схема подключения автомагнитолы pioneer

В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем.

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

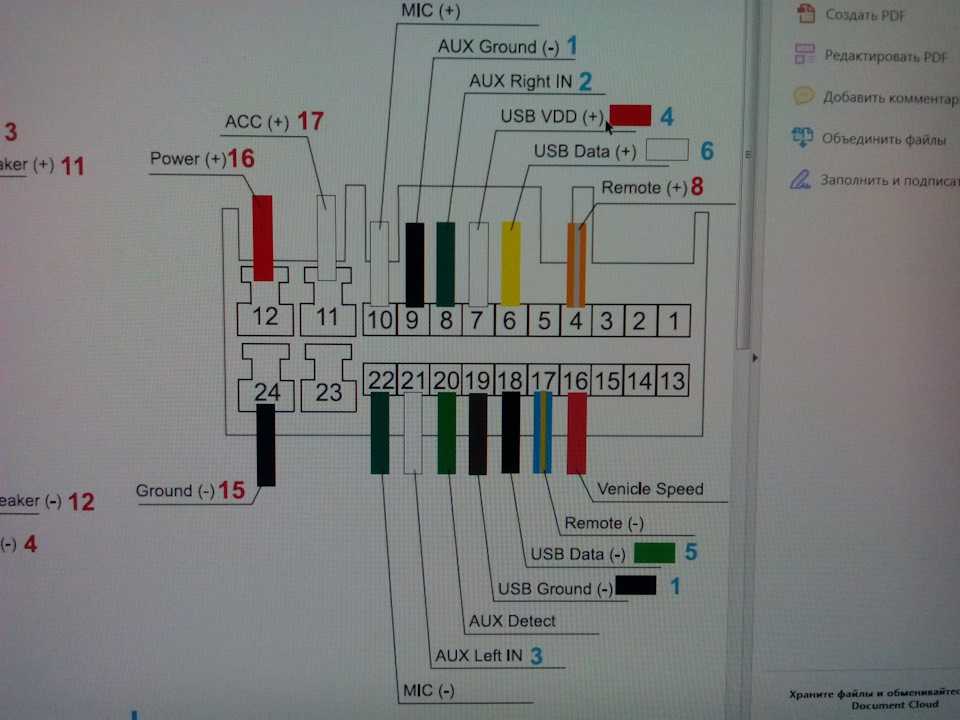

Схема подключения проводов к разъему

Открыв декоративную панель или демонтировав старую магнитолу, увидите все провода, которые потребуются для подключения переходников и выходов магнитолы в соответствии со схемой. Основываясь на схеме, подключаются все кабеля и переходники, после чего мультимедиа система устанавливается на место монтажа.

Отметим, что в коробке с магнитофоном должна идти инструкция по использования, и специальные металлические пластины. Эти элементы называются ключами и они потребуются, если вы решите отсоединить стему при необходимости. Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой. Пластины можно и не ставить, но их лучше всегда держать в автомобиле, чтобы не возникло проблем с демонтажем магнитолы.

Если для монтажа потребуются переходники, то нужно учитывать, что в комплекте они не идут. Переходники придется покупать отдельно. Процедура подключения системы нетрудная, с ней справится любой автолюбитель.

Как настроить?

Как настроить магнитолу Pioneer? Вопрос актуален для многих автолюбителей. Для начала, когда магнитола включается, сразу нужно отключить все функции для улучшения звука. Речь идет об эквалайзерах, бассбустах и прочих компонентах. С помощью пульта и кнопок заходите в настройки.

Все из них рассматривать не будет, но уделим время основным, которые потребуются, чтобы при включении системы звук был качественным:

SW SETTING 1. Выбирая команду на пульте, можно включить или отключить сабвуфер. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Что выбрать — следует определить по факту, настраивая опцию на слух.
Важной функцией является SW SETTING 2 — определяет верхнюю границу канала усилителя. Цифра, которую покажет дисплей после нажатия кнопки на пульте — это уровень частоты, выше него усилитель играть не сможет. Если частота звучания составляет больше 100 герц, то звук можно ощутить телом. Поэтому при выставлении настроек пультом следует учитывать характеристики динамиков. Если размер колонок 16 см, то достаточно выставить пультом частоты 80 герц.
Еще одна функция — HPF, для регулировки частоты динамика, если этот показатель будет выше, то колонка играть не сможет. Принцип настройки аналогичен. Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить.

Касаемо настроек громкости с помощью пульта. При включении магнитолы, звук на ней уже должен быть настроен, по мнению автомобилистов, специалисты должны настраивать громкость. Тогда учитываются все индивидуальные особенности модели аудио-системы, для правильной конфигурации специалисты по автозвуку используют проверочные программы, микрофоны и т. д. Но если нет возможности, то после того, как система включается, установите на ней около 60-70% громкости, после чего начинайте настройку усилителя. Если после того, как аудио-система включается, слышны искажения звука и хрипы, то уровень громкости усилителя нужно снизить.

Все индивидуально не только от автомобильной магнитолы, но и предпочтений водителя. Иногда достаточно выбрать определенный режим звучания (POP, RAP, JAZZ, ROCK или другой) для того, чтобы в итоге получить качественный звук.

В этой статье мы рассмотрим подключение автомагнитолы Пионер своими руками, поскольку данный вопрос является достаточно актуальным. Подключение автомагнитолы не составит особых проблем, если Вы хоть немного понимаете в автоэлектрике, да и времени это займет совсем немного.

Вопрос подключения может заинтересовать тех водителей, которые только решили ее приобрести, или, если она уже слишком устарела и нуждается в замене, а также, если она сломана, и ее ремонт не представляется возможным.

Автомагнитолы PIONEER соответствуют современным требованию современных форматов музыки, а также занимают одну из лидирующих позиций по качеству и количеству приобретений. Их популярность можно также легко объяснить, поскольку эти магнитолы легко можно установить самостоятельно, а также они отличаются высокой надежностью и хорошим уровнем звука.

Что нужно знать о маркировке проводов?

Подключение автомагнитолы пионер своими руками необходимо начинать с изучения маркировки проводов. Прежде всего, в комплектацию магнитолы входят 2 стандартных соединительных разъема типа ISO. Разъемы состоят из группы контактов из 8 шт. каждый. Один из них служит для подключения силовой цепи, а другой для акустики. Подключение пионера можно осуществить двумя способами.

В первом случае необходимо будет купить специальный переходник для соединения. Обычно поступают гораздо проще: разъем просто отсоединяют от проводов, а их соединяют с ответной частью посредством скручивания проводов.

Для подключения автомагнитолы, равно, как и для подключения приемников других фирм-изготовителей, используют стандартную схему. Магнитола имеет ряд проводов различного цвета. Давайте рассмотрим, для чего они предназначены, и каким образом соединяются между собой.

Широкий провод желтого цвета подключается к аккумуляторной батарее в обязательном порядке через предохранитель, а через замок зажигания подключается такой же красный провод, чтобы магнитола работала только, когда он включен.

Недопустимо соединение между собой этих двух проводов, поскольку такое соединение может вызвать быструю разрядку аккумулятора. Толстый провод черного цвета служит минусовым, и крепится к корпусу автомобиля.

Каждый провод имеет свой цвет и выполняет определенные функции. Белый провод с синей полосой отвечает за работу антенны, сабвуфера и усилителя. Провод серого цвета подключается к плюсовой клемме переднего правого динамика, а такой же провод с продольной черной полосой соединяется с минусовой клеммой этого динамика. Соответственно, провод белого цвета идет на плюсовую клемму левого переднего динамика, а с черной полосой белый провод подключается к минусу этого же динамика.

Теперь переходим к подключению динамиков, расположенных сзади. К заднему динамику слева подключается зеленый провод к плюсовой клемме, а провод зеленого цвета с черной полосой к минусу динамика. И, наконец, провод фиолетового цвета подключаем к заднему правому динамику к плюсу, а с черной полосой фиолетовый провод к минусовой клемме.

Приступаем к подключению

Следует знать, что все ISO-разъемы, а также распиновка проводов по цветам являются стандартными, поэтому допустить ошибку крайне сложно. Понятно, что не составит никакого труда взять разъем и соединить его с ответной частью. Но, как мы уже говорили, довольно часто прибегают к более трудоемкой процедуре, как ручное соединение проводки. Для этих целей отсоединяем провода от штекера разъема, и подключаем, согласно функционала проводов.

Соединив провода, их необходимо будет заизолировать тщательным образом, во избежание возможных поломок, вследствие замыкания. Чтобы провода не рассоединились со временем, рекомендуется скрепить их пластмассовым хомутом.

Во всех автомобилях на центральной консоли или на приборной панели предусмотрены посадочные места для монтажа автомагнитолы. Нередко это место закрывается декоративной панелью. Перед установкой магнитолы ее необходимо будет снять при помощи отвертки.

В получившемся отсеке Вы без труда отыщете ответную часть проводов, необходимых для подключения магнитолы пионер. Затем осуществляется соединение проводов или разъемов, согласно схеме подключения. Теперь магнитола может быть установлена в слоте на своем посадочном месте.

В комплекте с магнитолой идут инструкция по эксплуатации с подробной схемой подключения устройства, а также пара стальных пластин с проушинами. Они необходимы, чтобы автомагнитолу в случае необходимости можно было без труда вынуть слота. Эти пластины устанавливаются по бокам магнитолы, а проушины можно загнуть отверткой и закрыть панелью.

Как видите, подключение автомагнитолы Пионер своими руками является не такой уж и сложной задачей, поэтому при наличии свободной минуты и желания, с этим можно достаточно легко справиться, и помимо этого значительно сэкономить на недешевых услугах автоэлектрика.

Подключение автомобильных магнитол PIONEER KEH-P8810

PIONEER KEH-P8950 — подключение

Автомагнитолы PIONEER KEH-5110

PIONEER DEH-M6017ZH

PIONEER TS-LX80ii

PIONEER SKT4

Магнитола PIONEER KEH-M9800

Магнитола автомобильная PIONEER DEQ-9200

PIONEER KA-858

PIONEER KEH 8020

Гнездо магнитолы PIONEER KEX-8250

Распиновка на PIONEER KEH-M7400RDS

Модель PIONEER KEH-P7850

PIONEER KEH-P6950 — разъём

PIONEER KEH-M7005W

PIONEER DEH-M980RDS

Автомагнитола PIONEER KEH-P6600R

Автомагнитола PIONEER KEH-P5950

Разъём от PIONEER KEH-8080 SDK

PIONEER KEH-P8200

PIONEER DEH-2030R

Подключение PIONEER DEH-790SDK

PIONEER DEH-624R

Контакты соединительные PIONEER DEH-P443R

PIONEER KEH-P4510 с предохранителем на 10 ампер

PIONEER KEH-3800

PIONEER KEH-3600

Схема разъёма PIONEER KEH-2500R

PIONEER KEH-1950 — распиновка

PIONEER KE-1700SDK

PIONEER KE-2910 — схема гнезда

PIONEER KEH-1450

Автомагнитола PIONEER KEH-1050QR

Автомагнитола PIONEER KEH-1010QR

Различные схемы соединений штеккеров и гнёзд для подключения автомобильных магнитол «PIONEER». Наверное ни один производитель не выпускает столько различных модификаций, поэтому представленно много популярных моделей автомагнитол Пионер и их распиновок у штекеров автомобиля. Довольно частая ситуация, когда не совпадает разъём разводки автомобиля с гнездом магнитолы. Дело в том что каждый производитель оборудует свои аудиоустройства индивидуальными разъёмами для подключения. И даже различные модели одного и того же производителя имеют разные разъёмы. Но в комплекте с автомагнитолами часто поставляется отдельный переходник, под так называемый ISO стандарт. Если его нет — купите на радиобазаре.

Правильная схема подключения магнитолы — ТехПорт

Содержание

Как установить автомагнитолу
Как правильно подключить автомагнитолу
Подключение с фишкой и без фишки
Напрямую к аккумулятору
Через замок зажигания
Через кнопку вместо замка зажигания
Через сигнализацию
Подключение динамиков
Возможные проблемы и как их решить
Очередь просмотра
Очередь
YouTube Premium
Хотите сохраните это видео?
Пожаловаться на видео?
Понравилось?
Не понравилось?
Текст видео
С чем можно столкнуться при не правильном подключении автомобильной магнитолы?
Размер и виды автомобильных магнитол
Подключение магнитолы.
Расшифровка цветового обозначения проводов
Как правильно подключить автомагнитолу?
Схема подключения магнитолы и динамиков
Видео как подключить авто магнитолу
Заключение

Подключение магнитолы и ее установка может осуществляться разными способами. Эта процедура не вызовет особых затруднений.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал
лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

С применением коннектора ISO.
Без использования фишки путем сращивания проводов.
Путем непосредственного соединения проводов питания с клеммами аккумулятора.
Через замок зажигания либо отдельный переключатель.
Через охранную сигнализацию.

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

красный — управление питанием;
желтый — питание памяти и усилителя;
черный — масса;
голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Напрямую к аккумулятору

Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.

Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей. Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.

Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.

Место крепления для защиты от коррозии обрабатывается препаратом WD-40.

В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо замка зажигания

Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.

Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства. Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.

Через сигнализацию

С помощью этого способа можно сделать так, чтобы автомагнитола с механическим управлением включалась при срабатывании сигнализации, если штатная сирена вышла из строя. Чтобы правильно подключить магнитолу, потребуется дополнительное реле. Его обмотка подсоединяется к выводам, предназначенным для подключения сирены. Через контакты реле магнитола подключается к источнику тока.

После всех присоединений регулятор громкости поворачивается в максимальное положение. Если сигнализация сработает, магнитофон начнет громко воспроизводить запись. Чтобы можно было пользоваться магнитолой в стандартном режиме, следует установить дополнительный выключатель. Первый вывод соединяется с плюсовой клеммой аккумулятора, второй — с проводом магнитолы. Перед началом прослушивания выставляется комфортный уровень звука.

Подключение динамиков

Для подключения колонок используется акустический кабель с толщиной жил не менее 2 мм. Акустические выходы находятся на разъеме Б коннектора ISO. На все общие провода, соединенные внутри магнитолы с отрицательным полюсом, наносятся черные полоски. Эти провода соединяются с минусовыми выводами динамиков.

Соблюдение полярности необходимо для того, чтобы избежать противофазного включения динамиков. Из-за этого звук в машине может стать плоским и неестественным. Подключение автомагнитолы по схеме может осуществляться к 2 или 4 динамикам в зависимости от числа каналов встроенного в устройство усилителя.

По общепринятой маркировке провода колонок имеют следующие цвета:

передний левый динамик — белый;
передний правый — серый;
задний левый — зеленый;
задний правый — фиолетовый.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

Очередь просмотра

Очередь

Удалить все
Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться

Пожаловаться на видео?

Понравилось?

Не понравилось?

Текст видео

6 ошибок при подключении автомагнитолы и как подключить автомагнитолу в автомобиле и 3 способа подключения автомагнитолы дома. 👇 ВСЁ ВАЖНОЕ ЗДЕСЬ 👇
***** 🔊 6 ОШИБОК ПРИ ПОДКЛЮЧЕНИИ МАГНИТОЛЫ 🔊 ****
1. Не подключайте автомагнитолу методом тыка. Можно сжечь микросхему усилителя и т.д.
2. Не подключайте автомагнитолу к прикуривателю. На высокой громкости она будет хрипеть, заикаться и выключаться сбивая настройки магнитолы.
3. Не пускайте на питание тонкие провода. Рекомендуется подключать провода для усилителей сечением 4 – 6ть квадратов для автомагнитол 2-4 квадрата и к аккумуляторным клеммам.
4. Подключая провода питания к аккумуляторным клеммам, необходимо сразу за плюсовой клеммой ставить дополнительный предохранитель для усилителей 40-200 А. Для автомагнитол 10- 15 ампер – (см. инструкцию магнитолы и усилителя)
5. Не подключайте вместе силовой провод и провод питания магнитолы.
Красный провод должен подключаться отдельно после замка зажигания.
Вынимая ключ из зажигания – магнитола должна отключаться. Если скрутите желтый и красный вместе и подключите его до замка или на плюсовую клемму аккумулятора, то ваша магнитола будет садить аккумулятор даже когда отключена. Избежать потерь питания можно добавив в цепь два диода шоттки. Но я бы этого не делал.
6. Не путайте полярность при подключении динамиков.
На пищалках могут стоять конденсаторы. Кроме того, может произойти акустическое короткое замыкание при самых низких звуковых частотах до 300 гц. Сабвуферы это точно не любят.
************** 🔊 🔊 🔊 ***************
💡 Моя группа ВК – ПОДПИШИСЬ. – https://vk.com/diy1000
************** 🔊 🔊 🔊 ***************
Как измерять силу тока / узнать потерю тока смотрите на схеме в сообществе канала https://www.youtube.com/user/SvojFilm.

Подключение магнитолы.
КАКОЙ ПРОВОД КУДА ПОДКЛЮЧАТЬ – Стандартная маркировка проводов автомагнитол следующая.

Желтый провод – обычно толще других, подключаем напрямую к плюсовой клемме аккумулятора. (Этот провод помогает хранить все настройки магнитолы ….
Частоты радиостанций, время и так делее. А после включения питания даёт мощный чистый звук.)

Красный провод – плюсовой включает магнитолу. Подключается после замка зажигания. ( У вас должен быть штатный разъём для автомагнитолы. Найдите этот провод с помощью мультиметра или с помощью контрольки. // Контролька это лампочка 12V с 2мя проводами. Один провод прикрутите на массу, второй подключите к красному проводу. //
При повороте ключа в положение ACC лампочка должна загореться. Если у вас такого провода нет, то ищем место для подключения сразу за замком зажигания. Точно таким же способом. В положении АСС лампочка должна загореться).

Черный провод – Это масса. Обычно крепят к кузову автомобиля или на минус аккумулятора.

Синий провод – Если у вас антенна с электроприводом, подключаем к ней.

Оранжевый провод – подключается к подсветке панели приборов. (Регулируя подсветку панели приборов будет меняться и яркость подсветки магнитолы).

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

Выключается магнитола при увеличении громкости.
При выключении зажигания сбиваются настройки магнитолы.
Магнитола садит аккумулятор в выключенном состоянии.
Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек, который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.

Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.

Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

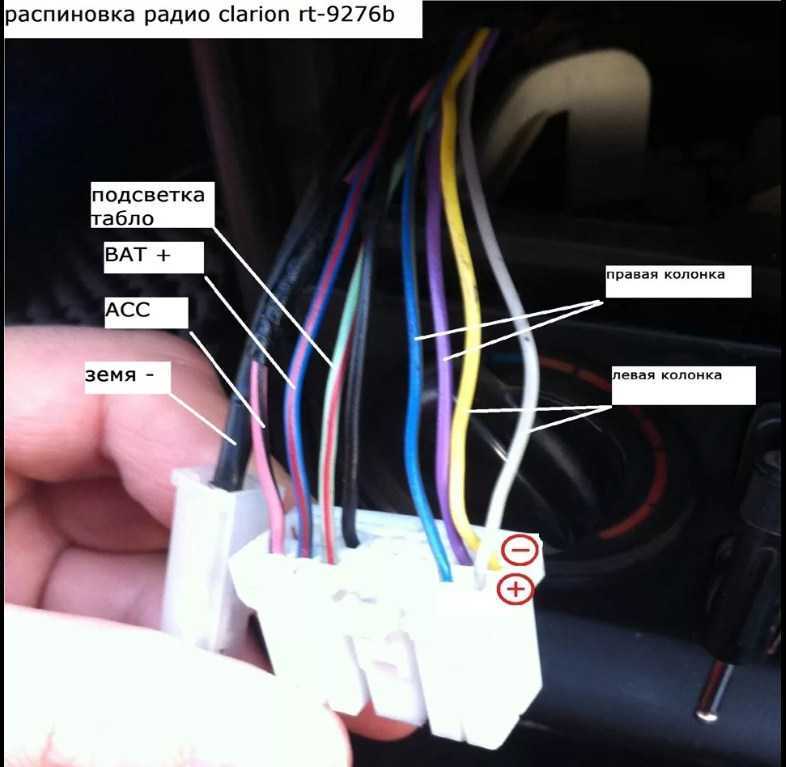

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм. Для акустических проводов и аац (красный) подойдут провода сечением 1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т. к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться. Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Услуга Crutchfield ReadyHarness™ Подсоедините проводку вашего нового радиоприемника к жгуту проводов вашего автомобиля в компании Crutchfield

Подсоедините проводку вашего нового радиоприемника к жгуту проводов вашего автомобиля

Товар № 264PASCON

Теперь компания Crutchfield предлагает услуги по подключению этих жгутов, даже для сложных интерфейсов проводки, часто. ..

Услуга Crutchfield ReadyHarness™ — ReadyHarness (вверху) и неподключенные жгуты (внизу)

Услуга Crutchfield ReadyHarness™

Услуга Crutchfield ReadyHarness™ — жгут проводов и радиоприемника JVC

Crutchfield: готовый жгут проводов ReadyHarness для автомобильной стереосистемы

Услуга Crutchfield ReadyHarness™ — изготовленные на заказ разъемы — один для радиоприемника, один для автомобиля

Услуга Crutchfield ReadyHarness™ — конечный продукт с изготовленными на заказ соединителями, соединенными вместе

Услуга Crutchfield ReadyHarness™

Теперь Crutchfield предлагает услуги по подключению этих жгутов, даже для сложных интерфейсов проводки, часто…

Клиенты из Калифорнии:
Пожалуйста, нажмите здесь, чтобы прочитать предупреждение о предложении 65.

171 вопрос — 189 ответов

Товар № 264PASCON

24,9 доллара США9

Купив этот товар, вы получите до 25 наград.

Точки.

Когда вы зарегистрируете учетную запись Crutchfield, вы будете зарегистрированы в программе Crutchfield Rewards. Зарабатывайте по одному баллу за каждый доллар, который вы тратите на наше снаряжение. Используйте свои бонусные баллы для оплаты будущих покупок.

Зайди в свой аккаунт прямо сейчас, или после того, как вы совершите покупку (вы получите баллы в любом случае).

Зарегистрируйте учетную запись Crutchfield

Обзор
Обзоры
Вопросы и ответы
Статьи

Моя жизненная миссия: крутые гитары, азиатская еда и помощь в сборке классной аудиосистемы, азиатской еды и помощи в сборке.

Я профессионально играл рок-н-ролл с 1970-х по 1995 год, и у меня была отличная карьера, я путешествовал по восточному побережью, играя в клубах и открывая концерты для таких групп, как The Kinks, The Beach Boys, James Brown, George Thorogood, Little Feat, Боб Вейр и многие другие. Пришло время мне сойти с дороги в 1995 лет, и я слышал, что Кратчфилд любит нанимать музыкантов. Я приехал прямо сюда, чтобы устроиться на свою самую первую работу в возрасте 44 лет, и с тех пор я счастлив работать здесь.

Сначала я работал советником здесь, в Кратчфилде. Проводя время за телефоном, я вскоре узнал, что наши клиенты доверяют нам, чтобы предоставить им точную информацию и порекомендовать правильные продукты. Мой опыт сборки акустических систем для моих оркестров сослужил мне хорошую службу, когда дело дошло до помощи людям в сборке систем для их автомобилей.

Через пару лет я начал писать для каталога Кратчфилда, где понял, как важно быстро добраться до сути. Наш веб-сайт действительно начал набирать обороты, и мне предложили написать о наших продуктах в Интернете.

Я по-прежнему часто слушаю музыку, поэтому регулярно слышу новейшее профессиональное аудиооборудование, в том числе многие продукты, которые мы продаем. Я не мог жить со стандартной аудиосистемой ни в одной из своих машин с тех пор, как начал работать в Кратчфилде, и я многому научился, устанавливая новые системы во все свои машины. И я также собрал действительно хорошую домашнюю аудиосистему, которая возродила мою любовь к пластинкам.

Моя жизнь всегда была связана с музыкой, и Кратчфилд позволяет мне продолжать это увлечение. Мы буквально целыми днями думаем, говорим и пишем об аудио- и видеопродукции — и это хорошо!

Подробнее о Чарли

Работал в компании Crutchfield в 1995 г.
Писатель и редактор Crutchfield с 2000 г. Статьи о Кратчфилде и сотни презентаций продукции
Ежегодно посещает десятки обучающих мероприятий для поставщиков
Работающий музыкант с большим опытом работы в студиях звукозаписи
Владелец отличной автомобильной аудиосистемы, действительно хорошей акустической системы и потрясающей домашней аудиосистемы

Еще от Чарли Пасторфилда

2002-2005 Dodge Ram 1500 Regular Cab

2002-2005 Dodge Ram 1500 Quad Cab

2007-2013 Chevrolet Silverado и GMC Sierra Crew Cab

2003-2006 Jeep Wrangler

2004-2006 Jeep Wrangler Unlimited

Лучшие автомобильные сабвуферы для неглубокого монтажа на 2022 год

Экономия времени и усилий

Возможно, вы невероятно заняты. Возможно, вы просто не умеете обращаться с инструментами. Возможно, вы не знаете, что, когда вы покупаете автомобильную стереосистему от Crutchfield, мы включаем жгут проводов для конкретного автомобиля, который вам нужно будет подключить к жгуту проводов, который идет в комплекте с вашей автомобильной стереосистемой. Теперь компания Crutchfield предлагает услуги по подключению этих жгутов даже для сложных проводных интерфейсов, часто необходимых для сохранения важных функций безопасности и развлечений.

ПРОЧИТАЙТЕ

Экономьте время и силы

Когда вы приобретете нашу услугу ReadyHarness, мы вскроем вашу новую автомобильную стереосистему, отсоединим жгут проводов, а затем подключим ее — провод за проводом — к жгуту проводов для конкретного автомобиля (входит в комплект поставки), который подключается к проводке вашего автомобиля. Мы подключим все возможные соединения между проводным интерфейсом и радио, а также сделаем соединения для любого адаптера управления аудиосистемой на рулевом колесе (продается отдельно), который может понадобиться — , но имейте в виду, что вам, возможно, придется сделать некоторые дополнительные подключения непосредственно к электропроводке вашего автомобиля . Затем Crutchfield ReadyHarness упаковывается вместе с автомобильной стереосистемой, так что вы сможете подключить один конец к автомобильной стереосистеме, а другой — к автомобилю.

Возможный кризис…

С чем это связано?

Мы используем специальное промышленное обжимное оборудование, чтобы гарантировать, что ваш ReadyHarness выдержит испытание временем. .. и летними температурами внутри вашего автомобиля! Наш специалист по электромонтажу сверяется со схемами электропроводки вашей автомобильной стереосистемы и вашего автомобиля, чтобы убедиться, что каждое подключение выполнено правильно. Для более простых жгутов мы вышлем вам набор изготовленных на заказ соединителей, которые соединяются друг с другом. Конечно, мы не можем подключить вашу автомобильную стереосистему к проводам в вашем автомобиле, которые иногда необходимы (например, некоторые соединения для адаптера управления рулевым колесом или провод стояночного тормоза для DVD-ресивера), поэтому вам, возможно, придется подключить несколько проводов для более сложных приложений.

Кризис предотвращен!

Зачем мне это делать?

Привязь Crutchfield ReadyHarness экономит ваше время, силы и потенциальные душевные страдания. Раньше вам приходилось браться за обжимной инструмент или паяльник, соединять два жгута провод за проводом в соответствии с назначением, а затем выполнять надежные соединения. Теперь ReadyHarness готов к работе, как только вы откроете свою новую автомобильную стереосистему. И вы избежите боли при включении вашего нового радио только для того, чтобы обнаружить, что вы неправильно его подключили.

Обратите внимание!

Пожалуйста, помните, что нам потребуется некоторое время, чтобы собрать ваш ReadyHarness, поэтому запланируйте доставку новой автомобильной стереосистемы как минимум на день позже, чем обычно.

Прислушайтесь к нашим клиентам

» Я очень рад, , что наконец-то удалось правильно подключить жгут проводов и автомобильный адаптер. Это, безусловно, значительно сокращает время и усилия по установке. Не знаю, почему вы не начали это много лет назад.» — Боб М.

«Если вы не делаете это часто, зачем тратить время и рисковать, что соединение неправильное? Тогда время выяснять, какой провод не работает и т. д.? Вы все меня починили одним проводом жгут проводов. Втыкаю в магнитолу и два штекера на другом конце прямо в машину. Меняю магнитолу за 15 минут. Насколько это круто? » — #crimpinainteasy

«Просто хотел отправить вам электронное письмо и сказать, что ваш адаптер/стерео жгут работает отлично ! Воспользовавшись вашими услугами, я сократил время установки как минимум на 1,5 часа! Еще раз спасибо за отличную работу.» — Том Л.

«ИЗУМИТЕЛЬНО!! Когда-то я был сотрудником Кратчфилда и устанавливал в свои машины различные автомобильные стереосистемы. Всегда было рубка, проводка и изрядное количество операций на головном мозге. Я только что установил проигрыватель компакт-дисков JVC в Honda Accord моей жены за 15 минут благодаря вашему предварительно подключенному станку и отличным инструкциям!
Еще раз спасибо за безболезненный процесс !!!» — Этан С.

БЕЗ ЧИТАТЬ

Особенности продукта:

соединяет жгут проводов вашей автомобильной стереосистемы со жгутом проводов для конкретного автомобиля (входит в ваш заказ), который подключается в электропроводку вашего автомобиля
некоторые дополнительные подключения к проводке автомобиля требуются в большинстве случаев
позволяют по крайней мере один дополнительный день для доставки
экономит ваше время и силы

Обзоры службы Crutchfield ReadyHarness™

Средний обзор:

4 705 отзывов

Спасибо за отзыв

Большинство отзывов обрабатываются и публикуются в течение 5 рабочих дней. После публикации отзыва вы получите электронное письмо с подтверждением.

Спасибо за отзыв!

Ваш отзыв появится в течение недели.

Фильтр по рейтингу

Фотографии клиента

Сортировка обзоров

Проверенный клиент (что это?)

Помощь сотрудников (что это?

<< >>

Исследовано исследовательской группой компании Crutchfield

Погрузочное оборудование…

171 вопрос уже задан

Грегори, это настоящая жеребьевка. Ваш механик, скорее всего, компетентен и имеет под рукой инструменты для подключения вашего нового радио к установочному жгуту для конкретного автомобиля, который мы соединим с вашим радио. Потенциально вы могли бы сэкономить немного денег, но их установка может занять больше времени, что тоже будет стоить вам! Добавление ReadyHarness потенциально может стать для них простой кнопкой, что сделает установку быстрее и обойдется вам дешевле! Я бы обратился к вашему механику и посмотрел, будет ли разница в цене, если бы мы подключили его, и ЕСЛИ бы я добавил Readyharness. Если ваш механик будет взимать с вас фиксированную фиксированную почасовую ставку за установку радиоприемника, то хорошей идеей будет сэкономить деньги и позволить ему выполнить подключение. Я надеюсь, что это поможет Григорию!

[ T 15 сентября 2022 г. ] Персонал

Нам очень жаль слышать, что у вас возникли проблемы с вашим заказом, и мы хотим решить эту проблему для вас как можно скорее. Пожалуйста, позвоните в нашу службу поддержки клиентов по телефону 800.955.9091, чтобы мы могли позаботиться об этом за вас.

[ Ариэль 06 сентября 2022 ] Сотрудники

Это не настоящая подвеска. Эту услугу можно заказать при покупке автомагнитолы и необходимого установочного пакета для вашего 4Runner. У нас больше нет XAV-AX1000 для продажи. Из-за этого мы не можем предложить эту услугу для этого радио и установить оборудование. У нас есть другие радиостанции в наличии и консультанты, с которыми можно связаться по телефону 1-800-324-9.695, кто может дать личную рекомендацию на другом радио, чтобы получить.

[ Paul 06 сентября 2022 ] Персонал

Привет, Петр, и спасибо за ваш вопрос. К сожалению, мы не настроены на то, чтобы вы или кто-либо другой прислал нам свою упряжь для подключения. Я думаю, что было бы две много возможностей ошибки. Это правильный жгут для этого радио для одного. Я просто не думаю, что мы когда-нибудь будем к этому готовы, если только мы сами однажды не возьмем с собой дополнительный жгут проводов. Жаль, что у меня не было лучших новостей.

[ Томас Дж. 04 сентября 2022 ] Персонал

Ваш ReadyHarness выглядит так из-за проводов-адаптеров, необходимых для вашего конкретного Ram. Каждый набор ReadyHarness может немного отличаться в зависимости от автомобиля и проводки. Если вы хотите получить более подробную информацию, вы можете позвонить нам по телефону 800.324.9695 и одному из наших консультантов и обсудить это с вами.

[ Ариэль 29 августа 2022 г. ] Персонал

Мы можем применять Readyharness только к радиостанциям, которые мы продаем в комплекте, Джими. Этот JVC-KW-V350BT по ссылке ниже является претендентом, и с правильным установочным пакетом мы могли бы применить к нему Readyharness, чтобы упростить установку для вас! Воспользуйтесь второй ссылкой ниже, чтобы подключить свою Honda к нашему онлайн-гиду по транспортным средствам и выбрать наиболее подходящий для вас пакет. После этого мы можем установить соединения и запустить заказ! https://www.crutchfield.com/p_105KWV350B/JVC-KW-V350BT.htmlhttps://www.crutchfield.com/m_266150/Car-Stereos.html

[ T 17 августа 2022 ] Персонал

Наша служба ReadyHarness предназначена только для подключения вторичного жгута проводов радиоприемника к проводному интерфейсу конкретного автомобиля при заказе у нас комплекта радиоприемника и установочного комплекта для конкретного автомобиля. Это не сервис, в рамках которого мы создаем индивидуальные жгуты.

[ Z 24 июля 2022 ] Персонал

ReadyHarness на самом деле представляет собой услугу, в рамках которой мы предварительно подключаем специальный проводной интерфейс для вашего автомобиля к новой радиостанции послепродажного обслуживания. Чтобы получить помощь в поиске подходящих ремней безопасности и интерфейсов для вашего автомобиля, позвоните нашим консультантам по телефону 1-800-324-9.695.

[ Z 24 июля 2022 ] Персонал

Возможно, вы могли бы воспользоваться услугой ReadyHarness, но нам потребуется немного больше информации о вашем автомобиле и о том, какой комплект проводки вы получите, чтобы подтвердить это. Если вы можете позвонить нам по телефону 800.324.9695, один из наших консультантов может подтвердить это для вас.

[ Ариэль 23 июля 2022 г. ] Персонал

Pioneer AVH-2550NEX — старая модель, которую мы больше не продаем. Услуга ReadyHarness доступна только при покупке приемника, так как для этого требуется, чтобы приемник находился на складе перед отправкой.

[Энди, 09 июля 2022 г.] Персонал

Наша услуга ReadyHarness — это опция, которую можно выбрать при покупке вторичного радиоприемника и соответствующего пакета установочных деталей для данного автомобиля. Это не будет применимо к вашему проекту. Чтобы получить помощь в поиске продуктов, позвоните нашим консультантам по телефону 1-800-324-9695.

[ Z 01 июля 2022 ] Сотрудники

Это отличный вопрос. Вам понадобится жгут адаптеров для установки вашего нового приемника Pioneer в Terrain, и вы можете выбрать один из них. Если вы позвоните нам по телефону 800.324.9695 один из наших консультантов может найти именно то, что вам нужно, чтобы сохранить все необходимые функции.

[ Ариэль 22 июня 2022 г. ] Персонал

Требуется покупка приемника, так как мы фактически вынимаем жгут радиоприемника из коробки, чтобы выполнить соединения. Предварительно изготовленные жгуты недоступны.

[ Кенни 31 марта 2022 г. ] Сотрудники

Привет. Да, все возможные соединения, которые можно установить заранее, будут выполнены во время службы ReadyHarness.

[ Кенни 28 марта 2022 г. ] Персонал

Извините, нет. У нас нет ничего, что вы могли бы отправить в своем радиоприемнике или ремнях безопасности, чтобы они соответствовали друг другу.

[ Кенни 15 марта 2022 ] Персонал

Извините, нет, сервис так не работает. Мы используем жгут проводов от вашей покупки Crutchfield, чтобы завершить процесс.

[Кенни, 12 марта 2022 г.] Персонал

Наверное, нет, мне нужен был только один на моем Юконе 2004 года.

[ГЭРИ 25 февраля 2022 г.]

Этот сервис не для этого. При покупке приемника и монтажного приспособления для вашего автомобиля мы открываем коробку приемника и подбираем жгут приемника к жгуту автомобиля из вашей покупки. Они не готовы для любого другого приложения.

[Кенни, 26 февраля 2022 г. ] Персонал

В настоящее время он недоступен в Канаде.

[ Пол 23 февраля 2022 г. ] Персонал

Кратчфилд не продает готовые привязные ремни. Эта услуга предназначена для подключения недавно купленной радиостанции к жгутам, добавленным в комплект радиостанции.

[Кенни, 15 января 2022 г. ] Персонал

Нам потребуется немного больше информации о вашем автомобиле. Позвоните нам по телефону 1-800-324-9695 и мы будем рады проверить совместимость!

[ Эллисон 06 января 2022 г. ] Персонал

Вам нужно связаться с консультантом по телефону (1-800-324-9695) или в онлайн-чате, чтобы обсудить совместимость с вашей системой. Они смогут подъехать к вашему автомобилю и посмотреть, интегрируется ли он. Если этого не произойдет, то они также смогут обсудить с вами другие варианты.

[ Кенни 05 января 2022 ] Персонал

Служба ReadyHarness берет жгут радиоприемника от радиоприемника, который вы приобрели в Crutchfield, и сопоставляет его с приобретенным жгутом автомобиля. У нас нет готовых жгутов. Надеюсь это поможет.

[ Кенни 01 января 2022 ] Персонал

Мы не получили ответов от других клиентов на ваш вопрос. Я бы порекомендовал связаться с консультантом по телефону (1-800-324-9695) или в онлайн-чате. Они должны быть в состоянии помочь ответить на ваш вопрос.

[ Кэлвин 29 декабря 2021 г. ] Персонал

Если вы приобрели продукт у Crutchfield, не стесняйтесь обращаться в нашу службу технической поддержки. Они могут провести вас через настройки продукта и посмотреть, возможно ли исправление. Наш бесплатный номер службы технической поддержки указан в вашем счете-фактуре, а также доступен на вкладке «Мои заказы» в разделе «Моя учетная запись» на нашем веб-сайте. Если вы не приобрели устройство у компании Crutchfield, вы можете обратиться к производителю.

[ Крисси 10 декабря 2021 ] Персонал

Вот как это сработало для меня. Индивидуальный жгут работал по принципу «подключи и работай».

[ ДЖЕЙСОН Д., 10 декабря 2021 г. ]

Это единственный путь! Всего подключи и играй!!!!!

[ Гэри 28 ноября 2021 г. ]

Привет Донован. Эта услуга используется при покупке нового ресивера, мы берем жгут проводов ресивера из коробки и присоединяем его к переходнику для заводской вилки, чтобы не было никакой помощи. Я бы порекомендовал проверить на свалке или на онлайн-форумах, чтобы узнать, можете ли вы получить вилку, а затем просто подобрать цвета. Хонда тоже может помочь. Удачи.

[ Кенни 27 ноября 2021 г. ] Сотрудники

Это во многом зависит от вашего автомобиля и от того, выбрали ли вы полный установочный пакет. Подробности установки уточняйте у консультанта по телефону (1-800-324-9695) или в онлайн-чате. Они смогут подъехать к вашему автомобилю и предоставить вам подробную информацию о том, какие варианты доступны для вашей установки.

[ Кенни 27 ноября 2021 г. ] Сотрудники

Это будет во многом зависеть от вашего автомобиля и от того, покупаете ли вы головное устройство одновременно. По вопросам установки обращайтесь к консультанту по телефону (1-800-324-9).695) или онлайн-чат. Они смогут подъехать к вашему автомобилю и дать вам подробную информацию о том, что вам нужно для установки.

[ Кенни 09 ноября 2021 ] Персонал

Его можно использовать для подключения этого интерфейса (если он находится в выбранном вами установочном пакете) к жгуту радиоприемника, который вы заказываете вместе с ним. Я рекомендую связаться с консультантом по телефону 1-800-324-9695, чтобы получить помощь в заказе радио, установке оборудования и этой услуге.

[ Пол 20 октября 2021 ] Сотрудники

Служба ReadyHarness использует жгут проводов из коробки радиоприемника, который вы приобрели в Crutchfield, а также любой жгут проводов, который может быть доступен для вашего автомобиля и соединен вместе. Основываясь на предоставленной вами информации о транспортном средстве, я не показываю, что у нас есть какой-либо специальный жгут для этой установки. За дополнительными подробностями по подгонке или установке обращайтесь к консультанту по телефону (1-800-324-9695) или онлайн-чат. Они смогут подъехать к вашему автомобилю и предоставить вам более подробную информацию о подгонке и о том, что вам нужно для установки в вашем автомобиле.

[ Кенни 19 октября 2021 г. ] Сотрудники

Привет Тони. Мы не перевозим специальные жгуты для радиостанций отдельно. Я бы порекомендовал связаться с консультантом по телефону (1-800-324-9695) или в онлайн-чате. Возможно, они смогут предложить вам вариант.

[ Кенни 07 октября 2021 ] Персонал

За дополнительными подробностями по установке обращайтесь к консультанту по телефону (1-800-324-9695) или онлайн-чату. Они смогут подъехать к вашему автомобилю и предоставить вам подробную информацию о том, что вам нужно для установки в вашем автомобиле.

[ Кенни 02 октября 2021 ] Персонал

Привет Натан. Это будет зависеть от опций вашего автомобиля и приобретаемой радиостанции. Когда вы проходите процесс оформления заказа для вашего радио и аксессуаров для установки, если ReadyHarness доступен, вам будет предоставлена возможность выбрать эту услугу. За дополнительными подробностями по подгонке или установке обращайтесь к консультанту по телефону (1-800-324-9695) или онлайн-чат.

[ Кенни 18 сентября 2021 г. ] Сотрудники

Если у Кратчфилда он есть в наличии, просто закажите его. Они также составят ремни безопасности, которые обычно необходимы для вашего приложения. Торговый представитель также поможет ответить на вопросы. У них хороший сервис.

[Брайон, 30 августа 2021 г.]

Эту услугу можно заказать вместе с новым радиоприемником и пакетом установки нового радиоприемника. Он соединяет жгуты в соответствии с их конструкцией. Рекомендую связаться с консультантом по телефону 1-800-324-9695, чтобы проверить, есть ли в вашем автомобиле жгут проводов для установки радио в обход усилителя.

[ Пол 28 августа 2021 ] Персонал

Привет, Дэвид. Спасибо за ваш вопрос. Наш сервис ReadyHarness работает только при покупке вторичного приемника. Мы открываем коробку приемника и используем этот жгут для подключения к жгуту адаптера. У нас не было бы жгутов проводов, которые подключались бы напрямую к заводскому радио. Я бы порекомендовал обратиться к свалкам, продавцам запчастей GM и т. д. Удачи.

[ Кенни 07 августа 2021 ] Сотрудники

Вам нужно будет связаться с консультантом по телефону (1-800-324-9695) или в онлайн-чате, чтобы обсудить совместимость с вашей заводской системой. Они смогут подъехать к вашему автомобилю и посмотреть, интегрируется ли он. Если этого не произойдет, то они также смогут обсудить с вами другие варианты.

[ Кенни 20 июля 2021 ] Персонал

Это УСЛУГА по предварительному соединению нового жгута радио с жгутом адаптера. Вам нужно будет приобрести радио и установочное оборудование, чтобы иметь возможность добавить эту услугу. Я бы порекомендовал обратиться к консультанту по телефону (1-800-324-9695) или онлайн-чат. Они должны быть в состоянии помочь ответить на ваш вопрос.

[ Calvin 15 июля 2021 ] Персонал

[ Кэлвин 14 июля 2021 г. ] Персонал

Это не жгут проводов, это всего лишь наша услуга по предварительному соединению жгута радио с жгутом адаптера. Вам нужно будет приобрести у нас радиостанцию и монтажное оборудование (ремни безопасности, приборную панель и т. д.). Тогда вы можете заказать эту УСЛУГУ, и мы предварительно подключим систему для вас!

[ Calvin 15 июля 2021 ] Персонал

Провода от этого интерфейса тоже подключаем при заказе с остальным оборудованием. У нас есть консультанты, с которыми можно связаться по телефону 1-800-324-9. 695, кто может помочь с размещением заказа на магнитолу и те части, чтобы эти провода также были подключены

[ Paul 07 июля 2021 ] Сотрудники

Иногда мы убираем услугу готовой привязи с сайта, если достигли порога количества заказов, которые можем выполнить за день. Также может случиться так, что готовая подвеска не подходит для этого конкретного заказа. Позвоните нам по телефону 1-800-324-9695, и мы будем рады проверить это!

[ Эллисон 14 июля 2021 г. ] Персонал

Вам нужно будет найти что-то сделанное, чтобы преобразовать проводку, необходимую для радио, в конфигурацию проводов, используемую радиоприемниками послепродажного обслуживания, чтобы завершить установку, и мы не знаем ни одного места, которое производит такой продукт. Спроса на такую упряжь может быть недостаточно. Я думаю, что ваш лучший шанс найти такую подвеску — это проверить форумы Nissan на предмет других, которые, возможно, использовали радио в другом автомобиле.

[ Пол 22 июня 2021 ] Персонал

ReadyHarness — это *сервис*. Он доступен в БОЛЬШИНСТВЕ покупок, когда вы получаете радиостанцию, необходимое оборудование для установки, а затем выбираете, чтобы мы предварительно подключили оборудование для вас. ReadyHarness — это не физическая привязь сама по себе, это наша услуга по предварительному подключению снаряжения, которое вы покупаете у нас. Чтобы получить помощь в этом, обратитесь к одному из наших консультантов: (1-800-324-9695) или в онлайн-чат.

[ Кэлвин 12 июля 2021 г. ] Персонал

Мы можем подключить жгут проводов от радио, такого как приемник Pioneer DMH-1500NEX, к проводному интерфейсу, используемому для установки радио в ваш пикап GMC 2009 года, когда они заказаны вместе и оба есть в наличии.

[ Пол 30 мая 2021 ] Сотрудники

Если вы приобрели продукт у Crutchfield, не стесняйтесь обращаться в нашу службу технической поддержки. Наш бесплатный номер службы технической поддержки указан в вашем счете-фактуре, а также доступен на вкладке «Мои заказы» в разделе «Моя учетная запись» на нашем веб-сайте. Если вы не приобрели устройство у компании Crutchfield, вы можете обратиться к производителю.

[Крисси, 18 мая 2021 г.] Персонал

Мы не смогли найти жгут проводов, который помог бы с установкой нового радио в автомобили модели GS300 2006 года, и не сможем предложить эту услугу, если для автомобиля будет заказано радио. Хотел бы я, чтобы у меня были другие новости для тебя там

[ Пол 22 мая 2021 ] Сотрудники

Служба ReadyHarness не является реальной проводкой. Это наша услуга по предварительному подключению жгута от магнитолы и жгута адаптера. Оба этих элемента необходимо приобрести у нас. Вы можете посмотреть, какое радио подойдет для вашего автомобиля, а затем проверить установочные пакеты с помощью инструмента Outfit my Car: http://www. crutchfield.com/car/carselector.aspx За дополнительными подробностями по подгонке или установке обращайтесь к консультанту по телефону (1-800-324-9695) или онлайн-чат. Они смогут подъехать к вашему автомобилю и предоставить вам подробную информацию о том, подойдет ли он и что вам потребуется для установки в вашем автомобиле.

[ Кэлвин 19 мая 2021 г. ] Персонал

Я не могу ответить на конкретный вопрос о подключении. Что я могу вам сказать, так это то, что я купил несколько таких наборов. Я склонен покупать «проектные» автомобили и добавляю современную аудиосистему, так как добираться до работы было долго. Каждый раз мне удавалось просто подключить устройства, потому что Кратчфилд проделал всю тяжелую работу. Все проверено, и они поддерживают свою работу. Одна машина, может быть, мой Линкольн. У меня были проблемы со звуком, и я работал с техническими специалистами Кратчфилда, и они были великолепны…

[Джонатан, 27 апреля 2021 г. ]

Услуга ReadyHarness — это услуга перед подключением, которую необходимо заказывать вместе с надлежащим монтажным оборудованием и радио. Это не физическая привязь и не заменяет необходимое установочное снаряжение. Он доступен только при заказе у нас радиоприемника и его монтажного оборудования. Для получения более подробной информации один из наших консультантов будет рад помочь: (1-800-324-9695) Они должны помочь ответить на ваши вопросы!

[ Кэлвин 07 мая 2021 ] Персонал

Они называются Ready Harness и прекрасно работают! Другого способа установить новое головное устройство не было.

[ Шон 07 марта 2021 ]

Привет, Дэвид. Да, это будет. Кратчфилд прислал мне головное устройство с нужным жгутом проводов, и все, что мне нужно было сделать, это подключить его. Это было замечательно. Вы обязательно останетесь довольны товаром!

[ МЭЛВИН А. 14 февраля 2021 ]

Определенно. Это были хорошо потраченные деньги. Технические специалисты Crutchfield выбирают адаптер проводки, который подходит для вашего автомобиля, и отправляют его вам полностью подключенным, что делает установку вашего нового головного устройства действительно простой и удобной. Я лично купил бы эту услугу снова с большим удовольствием.

[Роберт, 10 февраля 2021 г. ]

Да

[Майкл, 14 января 2021 г.]

Прошло некоторое время с тех пор, как я установил свой, но готовый жгут, который я купил для своего F150, был со всем, что мне нужно.

[Эдвард, 27 декабря 2020 г.]

Мы не предлагаем жгуты, которые подключаются к задней части радиоприемников, в качестве запасных частей, и рекомендуем вам связаться с Dual, позвонив по телефону 866-382-5476, чтобы получить жгут, который подключается к задней части автомобильной стереосистемы Dual. Мы предлагаем проводные интерфейсы, чтобы помочь установить радио в транспортных средствах. Если вам нужна помощь в поиске ремня безопасности для вашего автомобиля, я рекомендую обратиться к консультанту по телефону 1-800-324-9.695 для проверки вашего автомобиля

[ Пол 14 января 2021 ] Персонал

Эту услугу можно приобрести при заказе новой радиостанции и соответствующего установочного пакета, в который входит жгут проводов, необходимый для установки радиостанции в ваш Yaris. У нас есть консультанты, с которыми вы можете связаться, позвонив по номеру 1-800-324-9695, чтобы получить помощь в выборе правильного радио и установочного пакета для вашего автомобиля, чтобы вы могли получить эту услугу вместе с ним.

[ Пол 12 января 2021 ] Персонал

Во многом это будет зависеть от вашего автомобиля. Подробности установки уточняйте у консультанта по телефону (1-800-324-9695) или в онлайн-чате. Они смогут подъехать к вашему автомобилю и дать вам подробную информацию о том, что вам нужно для установки.

[ Кэлвин 12 января 2021 г. ] Персонал

Мои установки были на Ford и GM (F150 x 3, GMC 2007 и Ford Escape 2011) — все головные устройства Pioneer — но обычно от радио идет «провод питания», который можно использовать для включения усилителя. или активируйте силовую антенну. Я знаю, что на GMC Sierra этот провод нужно было подключить, чтобы включить усилитель, иначе звука не было.

[Джим Х., 29 декабря 2020 г.]

Если вы закажете услугу для указанного автомобиля, он подойдет.

[Кори, 20 декабря 2020 г.]

Я бы так не подумал, поскольку купленный мной ремень безопасности предназначался для фургона Ford E250, а не для Saturn.

[ЧАК Х. 29 декабря 2020 г.]

Эту услугу ReadyHarness можно использовать с любым из проводных интерфейсов, которые мы предлагаем для установки радиоприемников, и в зависимости от того, который вы получите, провод обнаружения задней передачи от Pioneer может быть уже подключен для вас. Рекомендую связаться с консультантом по телефону 1-800-324-9695, чтобы получить помощь в выборе наилучшего оборудования для установки.

[ Paul 31 декабря 2020 ] Персонал

Позвони им

[Ричард, 11 декабря 2020 г.]

Это услуга, которую можно использовать, когда такое радио, как Pioneer, заказывается вместе с жгутом проводов, используемым для установки неоригинального радио в автомобиль. Оголенные провода жгута новой магнитолы соединяются с соответствующими проводами на адаптирующем жгуте.

[ Paul 28 ноября 2020 ] Персонал

Эта услуга может быть заказана только в том случае, если и радиосистема, и жгут проводов для установки радиосистемы также заказываются вместе с использованием нашего онлайн-руководства по подбору автомобиля. Его можно приобрести при заказе магнитолы Pioneer и установочного оборудования (включая жгут проводов) для установки на CRV 1999 года.

[ Paul 06 декабря 2020 ] Сотрудники

Они сделают один для вашего конкретного приложения. Это удобно и стоит скромной цены для plug and play. Вы все еще можете сделать это самостоятельно, но это слишком удобно.

[Кристофер, 15 ноября 2020 г.]

изображение предназначено только для иллюстративных целей. Это услуга, и она сильно варьируется в зависимости от ремня безопасности и монтажного оборудования, необходимого для вашего конкретного автомобиля. Это просто услуга соединения проводов жгута, а не самого жгута.

[ Calvin 05 ноября 2020 ] Персонал

Я сделал свой два года назад, но я помню, что одно соединение нужно было переделать. Немного расстраивает, но ничего страшного. Отлично работал после установки.

[Эдвард, 28 октября 2020 г.]

Привет Джейкоб. Услуга «Подготовка жгутов» — это услуга по подключению проводов, которая предлагается клиентам, покупающим новую стереосистему, а также установочные изделия и жгуты, которые потребуются им для установки автомобильной стереосистемы. Пожалуйста, пообщайтесь с нами через Интернет или по телефону 1-800-324-9695. Мы будем рады установить для вас электропроводку, необходимую для завершения установки, однако мы не можем выполнить предварительную проводку соединений, если у вас уже есть стерео в вашем распоряжении. Пожалуйста, позвоните или пообщайтесь в чате для получения дополнительной информации.

[ Джесс 05 ноября 2020 ] Персонал

Данную услугу можно заказать вместе с магнитолой и установкой запчастей для вашего автомобиля. У нас есть консультанты, с которыми вы можете связаться, позвонив по телефону 1-800-324-9695, которые могут проверить, работает ли служба, а также убедиться, что вы получаете все необходимое для получения услуги.

[ Paul 04 ноября 2020 ] Персонал

Я использовал две привязи Crutchfield Ready. Оба работали безупречно. Я предлагаю вам позвонить или пообщаться в онлайн-чате с Кратчфилдом, и они скажут вам, что именно вам нужно. У них ЛУЧШЕЕ обслуживание клиентов в США. Мне нравится готовая подвеска… подключи и работай

[Грант 20 октября 2020 г.]

Установил магнитолу на Короллу 2010 года. Обратитесь в службу технической поддержки компании Crutchfield для вашего Chrsler.

[ ДЖОРДЖ 20 октября 2020 г. ]

Я почти уверен, что ремни безопасности изготавливаются для конкретных автомобилей, так что да, если вы укажете марку, модель и год выпуска. Жгут стоит своей (небольшой) стоимости, он делает установку действительно простой и удобной.

[Даг, 20 октября 2020 г.]

Этот сервис ReadyHarness не поможет установить преобразователь линейного выхода, о котором вы говорите. Что касается полярности провода динамика, это обычно определяется цветовой маркировкой стандартной проводки, и эта информация обычно имеется у нашей технической поддержки, чтобы помочь нашим клиентам с их установкой. Если вы приобрели конвертер у нас, я бы рекомендовал позвонить им, используя их прямой телефонный номер, который мы указали в счете-фактуре заказа.

[ Paul 03 ноября 2020 ] Сотрудники

Эту услугу можно заказать только с ресиверами, найденными на нашем сайте, и только тогда, когда они заказаны вместе с установочными деталями, необходимыми для их установки в автомобиль.

[ Paul 31 октября 2020 г. ] Сотрудники

Эту услугу можно заказать только при покупке автомагнитолы и установочного оборудования у нас в одном заказе. Таким образом, мы можем открыть коробку автомобильной стереосистемы вместе с коробкой жгутов проводов для установки радио, чтобы получить оба жгута и соединить провода вместе. Мы не продаем этот двойной ресивер, но у нас есть много других приемников и установочного оборудования, необходимого для их работы в Grand Caravans 2016 года. Я рекомендую связаться с консультантом по телефону 1-800-324-9695, чтобы получить личную рекомендацию по радио и установить оборудование, которое можно заказать с помощью этой услуги

[ Paul 08 ноября 2020 ] Сотрудники

Я купил один для своего Porsche 911 2001 года, и он был именно таким, как указал Кратчфилд. Подключи и играй. Сделал мою жизнь намного проще при установке нового радио, которое я также купил у них.

[Адам, 07 октября 2020 г.]

Если вы приобрели ресивер в компании Crutchfield, служба технической поддержки будет рада помочь вам с установкой. Вы найдете их контактную информацию, войдя в свою онлайн-учетную запись Crutchfield и открыв вкладку «Мои заказы».

[ Джесс 15 октября 2020 г. ] Персонал

[ Calvin 07 октября 2020 ] Персонал

Привет СиДжей. Приносим свои извинения за то, что вы не смогли добавить услугу Ready Harness в корзину при покупке стереосистемы. Причина, по которой вы не можете добавить услугу в свой заказ, может быть вызвана несколькими различными факторами. 1) Либо служба Ready Harness недоступна для вашего автомобиля из-за проводки и электрической совместимости. 2) Служба Ready Harness могла быть временно приостановлена на нашем сайте, чтобы наша команда могла не отставать от спроса и предложения на услугу. , или 3) в вашей корзине нет продуктов для установки, необходимых для установки. Пожалуйста, свяжитесь с нами через онлайн-чат или по телефону 1-800-324-9695. Мы будем рады взглянуть на это для вас. Если готовый жгут доступен для вашего автомобиля, но он отключен только на нашем сайте, консультант может оформить для вас заказ по телефону.

[ Джесс 16 октября 2020 г. ] Персонал

Привет Крис. Услуга «Подготовка жгута» — это специальный жгут проводов, в который входят как жгут проводов, который адаптируется к заводским штекерам стереосистемы вашего автомобиля, так и жгут проводов, который находится на задней панели вашей новой стереосистемы. Мы можем предложить Ready Harness только тем клиентам, которые приобретают стереосистему и установочный пакет одновременно. Если у вас уже есть ресивер, который вы планируете использовать, опция Ready Harness, к сожалению, будет недоступна для покупки. Пожалуйста, позвоните нам по телефону 1-800-324-9695 или пообщайтесь с нами в чате, если мы сможем помочь ответить на любые вопросы.

[ Джесс 02 октября 2020 г. ] Сотрудники

Привет, Стивен, Ready Harness — это дополнительная услуга по предварительному монтажу жгутов, которая производится с использованием жгутов проводов для конкретного автомобиля и нового жгута проводов стереосистемы вторичного рынка. Пожалуйста, пообщайтесь с нами онлайн или по телефону, чтобы обсудить замену стереосистемы, а также доступность и функциональность жгута проводов для вашего автомобиля LeSabre.

[ Джесс 20 сентября 2020 г. ] Персонал

Если вы укажете свою марку и модель, твердость, которую они предлагают, подойдет.

[ FRANCISCO 01 сентября 2020 г. ]

Мои провода были готовы к установке от crutchfield Мне абсолютно ничего не пришлось делать, было приятно установить

[ Умберто 31 августа 2020 г. ]

Да

[Джордж, 06 сентября 2020 г.]

[ Calvin 14 сентября 2020 г. ] Персонал

Да

[Ричард, 28 августа 2020 г.]

Привет, Кевин, спасибо за ваш вопрос. Услуга «Готовый жгут» — это необязательная, дополнительная, предварительно подключенная услуга, состоящая из жгутов проводов и адаптеров для конкретного автомобиля, а также жгута проводов без кабеля, который подключается к стереосистеме вторичного рынка. Пожалуйста, пообщайтесь с нами онлайн или по телефону, чтобы мы могли получить информацию о вашем автомобиле, взглянуть на монтажную проводку, необходимую для вашего автомобиля. Мы можем добавить готовый жгут к вашему заказу после того, как будут выбраны правильные продукты для установки. Вы можете связаться с нами через онлайн-чат или по телефону 1-800-324-9.695.

[ Джесс 06 сентября 2020 г. ] Сотрудники

Эта услуга может быть добавлена к заказу, в котором есть новая радиостанция и установочные детали для этого автомобиля. Эти элементы должны быть в наличии, чтобы добавить его. Иногда мы не предлагаем его онлайн. Если вы не видите возможность добавить его в свой заказ, я рекомендую связаться с консультантом по телефону 1-800-324-9695, чтобы обсудить это.

[ Paul 05 сентября 2020 ] Персонал

Он отлично работал на моем 04 F250, так что я подозреваю, что должен.

[Фрэнк, 14 августа 2020 г.]

Поговорите с техническим специалистом, чтобы убедиться, что вы выбираете правильный номер детали. Правильная подвеска должна работать хорошо — мы заказали несколько — они экономят время и отлично работают!

[Скотт, 13 августа 2020 г.]

Это стоит денег. Упрощает установку вашего ресивера, и все в crutchfield очень вам помогут.

[ TOM 10 августа 2020 г. ]

ReadyHarness — это всего лишь служба проводки. Вам нужно будет приобрести радио у нас, и мы предоставим жгут проводов для конкретного автомобиля.

[ Cosmo 16 августа 2020 г. ] Персонал

Вам нужно связаться с консультантом по телефону (1-800-324-9695) или в онлайн-чате, чтобы обсудить доступность.

[ Джефф 18 июня 2020 г. ] Персонал

Это должно быть до тех пор, пока вы подтверждаете это с техподдержкой.

[Скотт, 24 мая 2020 г.]

В настоящее время услуга недоступна на сайте из-за очень большого количества заказов. Однако, если вы готовы разместить заказ, один из наших консультантов по продуктам может вручную добавить его в заказ. Вы можете позвонить или пообщаться с ними, чтобы разместить заказ здесь: https://www.crutchfield.com/I-rET1c290/S-SUliZgSTXG7/support/ContactUs.aspx

[ Cosmo 27 мая 2020 ] Персонал

Жгут проводов упрощает установку, так как вам не нужно подключать какие-либо провода, которые поставляются предварительно подключенными. Crutchfield подключит жгут проводов, поставляемый для вашей стереосистемы, и все, что вам нужно будет сделать, это подключить его.

[Джошуа, 03 мая 2020 г.]

Служба ReadyHarness не является фактическим жгутом, это просто служба, в которой мы предварительно подключаем жгут радио, а затем интегрируем жгуты. Он доступен при покупке радио и установочного пакета у нас. Консультант будет рад помочь вам настроить все это! https://www.crutchfield.com/support/ContactUs.aspx

[ Кэлвин 19 мая 2020 г. ] Персонал

Услуга ReadyHarness будет доступна только в том случае, если вы приобретете радиостанцию у Crutchfield. Поскольку у нас нет этой модели Pioneer, мы не сможем выполнить предварительную проводку. Если у вас есть другие вопросы или вы хотите ознакомиться с радиостанциями, которые мы предлагаем, вы можете связаться с одним из наших консультантов по продуктам здесь: https://www. crutchfield.com/I-rET1c290/S-SUliZgSTXG7/support/ContactUs. .aspx

[ Cosmo 15 мая 2020 г. ] Персонал

Не уверен, у меня нет опыта работы с продуктами Dodge, но я скажу, что если люди из Crutchfield скажут, что это так, то я буду уверен, что это будет работать идеально. Кратчфилд никогда не подводил меня неправильно.

[ ТРЕНТ 14 апреля 2020 г. ]

Нужно просто отключить вашу старую систему, и их готовый адаптер просто подключится.

[ Уэйн 08 апреля 2020 г. ]

Да, это будет

[ Родерик , 08 апреля 2020 ]

Вы можете использовать инструмент на веб-сайте crutchfield, чтобы узнать, что подходит для вашего автомобиля, ввести год выпуска модели, и он предоставит вам список всех радиоприемников и динамиков, которые подходят для вашего автомобиля с очень небольшими модификациями или без них.

[Леонард, 26 июня 2020 г.]

Это правильно. Для обслуживания проводки требуется, чтобы у нас были жгут проводов автомобиля и жгут радио для подключения. Если у вас есть жгут проводов, мы не сможем завершить проводку.

[ Cosmo 29 марта 2020 г. ] Персонал

Возможность сохранения органов управления на рулевом колесе с приемниками вторичного рынка будет определяться используемым приемником и автомобилем, которым вы владеете. Для получения полной информации об этом типе интеграции (включая детали, которые вам понадобятся) обратитесь к консультанту по телефону (1-800-324-9695) или в онлайн-чате.

[Крисси, 17 апреля 2020 г.] Персонал

Да, это будет

[ Роберт 02 марта 2020 ]

Да.

[Тимоти, 10 февраля 2021 г.]

(ЕСЛИ) у него тот же жгут проводов, что и у Ford Taurus SE 2007 года. тогда да.

[ Джоан 18 февраля 2020 г. ]

Эта информация должна быть у Кратчфилда.

[ Джоан 18 февраля 2020 г. ]

Компания Crutchfield не поддерживает и не оправдывает обход предусмотренных законом и важных функций безопасности.

[ Calvin 16 марта 2020 г. ] Персонал

Я бы сказал да. Это очень упростило мою установку. Они отлично справляются с этим.

[ B 11 февраля 2020 г. ]

Это сделало очень простым подключение к моей тундре 2005 года. Разумные инвестиции.

[ Скотт 29 января 2020 ]

Да. Очень безопасные соединения, которые сэкономят ваше время и нервы.

[Стив, 19 января 2020 г.]

Не уверен, что стандартная подвеска подойдет для этого — поговорите с техническим специалистом по телефону.

[Скотт, 13 февраля 2020 г.]

Привет, жгут проводов Crutchfield может позволить это. Поговорите со специалистом, чтобы убедиться, что вы можете подключить динамики, минуя усилитель. В худшем случае можно найти провод динамика на усилителе и заклеить его. Опять же, техника должна быть в состоянии помочь.

[Скотт, 13 февраля 2020 г.]

Мы сможем подключить все провода, которые можно предварительно подключить вне автомобиля. Итак, в рамках этой услуги будет подключен выход с интерфейса управления магнитолой на руле на новую магнитолу.

[ Paul 07 января 2020 ] Сотрудники

Данте, есть решения для вашей проблемы с басом! Вам следует связаться с одним из наших консультантов, чтобы изучить различные способы добавления сабвуфера в ваш автомобиль. Однако мы не можем добавить управление рулевым колесом к штатному устройству. https://www.crutchfield.com/support/ContactUs.aspx

[ Calvin 07 января 2020 ] Персонал

Привет, Михаил, спасибо за ваш вопрос. Услуга «Готовый жгут» — это то, что мы предлагаем нашим клиентам, которые одновременно покупают стереосистему и необходимое оборудование для установки автомобиля. Наши технические специалисты обжимают соединения заводского адаптера жгута и приобретаемой стереосистемы, поэтому, когда новая стереосистема получена, большая часть проводки уже выполнена нами, что сокращает время установки заказчиком. Тем не менее, мы сможем предоставить вам подходящие жгуты адаптеров для вашего автомобиля. Пожалуйста, пообщайтесь с консультантом онлайн или по телефону 1-800-324-9.695. Им нужно будет собрать некоторую дополнительную информацию о вашем Исследователе, чтобы гарантировать, что мы отправим вам надлежащие упряжи.

[ Джесс 05 декабря 2019 ] Персонал

Вы можете приобрести эту услугу при покупке радиоприемника и установочного пакета для своего автомобиля у одного из наших консультантов или на нашем веб-сайте. Он доступен только при покупке радио и установке пакета у нас, так как нам нужны обе эти вещи для предварительной проводки жгутов.

[ Calvin 05 декабря 2019 ] Персонал

При покупке с радио, полным установочным пакетом и нашей услугой Ready Harness эти подключения будут выполнены, да.

[ Calvin 28 ноября 2019 г. ] Персонал

Извините за задержку (водитель грузовика) .. скажите им, что вы получаете и что это будет, и ЭТО БУДЕТ РАБОТАТЬ

[ Джейми 05 ноября 2019 г. ]

Услуга «Подготовка жгута» — это услуга, которую мы предлагаем, когда вы покупаете радиостанцию и устанавливаете ее у нас. Услуга заключается в том, что мы предварительно соединяем жгут радио с жгутами интеграции автомобиля перед отправкой. Поскольку у нас нет акустических радиостанций Power, мы не можем предоставить для них услугу Ready Harness.

[ Calvin 08 ноября 2019 ] Персонал

Нет, наш ReadyHarness — это услуга, в которой мы подключаем жгут от вторичного радио к конкретному автомобилю. Это доступно только в том случае, если вы покупаете радио у нас. Если вы хотите добавить усилители к заводскому радиоприемнику, вам, вероятно, понадобится процессор цифровых сигналов или преобразователь линейного выхода. Вы можете связаться с одним из наших дружелюбных консультантов по продуктам, чтобы узнать, какой вариант лучше всего подходит для вашего Equinox: https://www.crutchfield.com/I-rET1c29.0/S-SUliZgSTXG7/support/ContactUs.aspx

[ Cosmo 29 октября 2019 г. ] Персонал

Кент, возможно, вы захотите обратиться к одному из консультантов, чтобы обсудить некоторые аспекты вашей установки, оборудование, которое вам понадобится, и возможности этого устройства. https://www.crutchfield.com/support/ContactUs.aspx

[ Calvin 18 сентября 2019 г. ] Персонал

ReadyHarness — это услуга, при которой мы подключаем жгуты проводов для конкретного автомобиля и жгут проводов SWC (применяется) к новому жгуту радиоприемника вторичного рынка. Это не замена рекомендуемого жгута проводов для вашего автомобиля, это дополнительная услуга, которую мы предлагаем тем, кто хочет, чтобы большая часть проводки была сделана для них!

[ Кэлвин 16 августа 2019 г. ] Персонал

Привет Майк, спасибо за ваш вопрос! Услуга «Готовая проводка» может быть оказана только в том случае, если клиент одновременно покупает у нас стереосистему и электропроводку. Проводка стерео на самом деле является частью этого жгута проводов. К сожалению, стереосистемы Boss не поддерживают адаптеры, необходимые для управления на рулевом колесе, но у нас есть жгуты проводов, необходимые для подключения вашей новой стереосистемы к заводскому разъему. Пожалуйста, пообщайтесь с консультантом онлайн или по телефону 1-800-324- 9695. Они смогут построить для вас тележку с проводкой, необходимой для установки.

[ Джесс 12 августа 2019 г. ] Сотрудники

Если вы приобрели продукт у Crutchfield, не стесняйтесь обращаться в нашу службу технической поддержки. Они могут провести вас через устранение неполадок и определить, что вам может понадобиться для исправления. Наш бесплатный номер службы технической поддержки указан в вашем счете-фактуре, а также доступен на вкладке «Мои заказы» в разделе «Моя учетная запись» на нашем веб-сайте.

[ Джефф 26 июля 2019 г. ] Персонал

Эта услуга не является обязательной. Это услуга, при которой мы подключаем провода нового приемника к проводам жгута Crux вместо того, чтобы вам приходилось их подключать. Моя биография: https://www.crutchfield.com/bio/Paul

[ Paul 03 августа 2019 ] Персонал

Этот жгут был дополнением к моей Импрезе 07, и было показано, что он подходит для моей машины. Очевидно, что это разные машины, но если она была показана вам как дополнение, она гарантированно подойдет. В противном случае верните его, если он не подходит!

[Мохаммед, 16 июля 2019 г.]

Здравствуйте, Артур, спасибо за ваш вопрос. Услуга ReadHarness — это предварительно подключенная услуга, которую можно приобрести только в том случае, если вы одновременно покупаете у нас стереосистему и монтажные жгуты проводов. Однако у нас есть жгуты проводов, которые вы можете приобрести отдельно для подключения вашей новой стереосистемы. Пожалуйста, пообщайтесь с консультантом онлайн или по телефону 1-800-324-9695. Они смогут гарантировать, что вы купите правильный жгут проводов для вашей установки.

[ Джесс 19 июля 2019 г. ] Персонал

Привет Куинси! Этот продукт представляет собой предварительно смонтированный жгут, который мы предлагаем нашим клиентам, которые одновременно покупают новую стереосистему и необходимые жгуты для своих автомобилей. Услуга ReadyHarness недоступна для покупки отдельно. Один из наших консультантов будет более чем счастлив просмотреть информацию о вашем автомобиле и помочь вам с подходящим оборудованием для установки новой стереосистемы и подключения усилителя и сабвуфера. Вы можете пообщаться с нами онлайн или позвонить по телефону 1-800-324-9.695.

[Джесс, 16 июля 2019 г. ] Персонал

Привет Керри, спасибо за ваш вопрос! Услуга «Готовый жгут» может быть предоставлена только в том случае, если вы покупаете у нас новую стереосистему и рекомендованное установочное оборудование. Готовый жгут состоит из подключения оголенной проводки новой стереосистемы к заводской вилке жгута проводов, которую вы будете использовать для подключения новой стереосистемы к вашему автомобилю, и может быть доступен не для всех автомобилей. Пообщайтесь с консультантом онлайн или позвоните нам по телефону 1-800-324-9.695, они смогут помочь вам выбрать правильную проводку для вашего автомобиля.

[ Джесс 02 июля 2019 ] Персонал

Это будет сильно зависеть от радио, года/марки/модели автомобиля и жгутов проводов для этого автомобиля. Вы должны связаться с одним из наших консультантов, они будут рады помочь вам разобраться в этом! https://www.crutchfield.com/support/ContactUs.aspx

[ Кальвин 06 мая 2019 г.] Персонал

Мы используем промышленный обжимной станок, который обеспечивает сверхнадежное вакуумное соединение. У нас нет времени и сил, чтобы пропаять все соединения, но качество готового жгута на высшем уровне.

[ Cosmo 03 мая 2019 ] Сотрудники

Это происходит только из-за того, что мой провод был подключен неправильно, поэтому будьте осторожны при покупке этого готового жгута. Пришлось ехать в магазин переделывать жгут под себя.

[Мэттью, 03 мая 2019 г. ]

Мы можем создать подключенный жгут проводов, как показано здесь, только в том случае, если мы продаем жгут проводов радиоприемника и автомобиля в том же заказе, что и эта услуга. У нас нет жгутов проводов для этих радиостанций, поэтому мы должны иметь возможность открыть коробку со стереосистемой и вытащить из нее прилагаемый жгут для подключения. Моя биография: https://www.crutchfield.com/bio/Paul

[ Paul 08 апреля 2019 ] Персонал

Мы продаем только жгуты, необходимые для установки радио в ваш автомобиль, без необходимости заказывать радио. Когда мы сделаем это, вы не сможете заказать эту услугу и должны будете соединить провода вашей радиостанции с проводами на новом жгуте. Я рекомендую связаться с консультантом по телефону 1-800-324-9695, чтобы получить рекомендации по всем установкам, необходимым для завершения этой установки. Моя биография: https://www.crutchfield.com/bio/Paul

[ Paul 18 марта 2019 ] Персонал

Это заставляет вашу автомобильную стереосистему подключать и играть, когда вы ее получаете. Сокращает время установки, а провода сращиваются профессионально.

[ Рональд 12 февраля 2019 г. ]

Вы обязательно должны купить это, если вы покупаете послепродажное радио. Я вставил многие без него и многие с ними. Готовый жгут упрощает подключение стереосистемы в 20 раз. Вы соединяете провода, затем щелкаете, щелкаете, все готово. Это упрощает и ускоряет работу.

[Брэндон, 11 февраля 2019 г.]

Делает установку намного проще, жгут собран хорошо, но в основном потому, что вам не нужно разбираться в этом. Подключи и работай.

[Крис, 11 февраля 2019 г.]

Тебе решать . Это делает работу быстрее

[ Кристофер 11 февраля 2019 г. ]

На один шаг меньше для меня, когда я поменял стереосистему в своей машине. Достаточно сложно маневрировать внутри слота din на приборной панели без необходимости подключения проводов. Сделали работу быстро и без проблем.

[Уильям, 11 февраля 2019 г. ]

[ Крисси 01 февраля 2019 ] Персонал

Простите, нет. Услуга ReadyHarness доступна только для подключения штатной стереосистемы к автомобильному жгуту. Услуга недоступна, если будет использоваться линейный усилитель (например, Alpine Power Pack).

[ Райан 16 января 2019 г. ] Сотрудники

Если я правильно понял, это дополнение. Если вы имеете в виду вилки, подключенные и готовые к использованию из коробки. Небольшая цена, но она того стоит для меня.

[ Майкл 27 декабря 2018 г. ]

надо добавить как вариант, но оно того стоит

[ БЕН 27 декабря 2018 г. ]

Они предлагают его по очень низкой цене, все, что мне нужно было сделать, это подключить и играть, что сэкономило мне время и деньги от похода в магазин.

[ КЕВИН Т 27 декабря 2018 г. ]

Честно говоря, я не помню, но я думал, что вам придется заплатить за это. Это стоит дополнительной платы. Сделать это самостоятельно было бы очень сложно.

[MARK H 27 декабря 2018 г. ]

Я должен был выбрать вариант во время оформления заказа. Стоит небольшой платы. Качество работы было намного лучше, чем обычно, и сэкономило мне время и нервы.

[ DWhite 27 декабря 2018 г. ]

Провода обычно поставляются с радио, но да, вы должны добавить эту опцию в свою корзину. Лично я бы и сделал, потому что они делают отличную работу!

[ ДЖОН 27 декабря 2018 г. ]

Доступно любое количество привязей. Я уверен, что Кратчфилд будет рад продать только привязь, чтобы удовлетворить клиента.

[ ДЕННИС 27 ноября 2018 г. ]

Не уверена. Это вопрос к персоналу Кратчфилда.

[Тод, 26 ноября 2018 г.]

Я купил свою подвеску вместе с устройством в компании Crutchfield, у меня были хорошие деньги, но они должны были сказать вам, можете ли вы купить ее отдельно.

[ MARCELLA 26 ноября 2018 г. ]

Автомобильные стереосистемы и жгуты проводов транспортных средств поставляются с руководствами, в которых указаны их коды проводов. В большинстве случаев они стандартизированы, поэтому для их самостоятельного подключения достаточно подобрать цвета. Наша услуга предварительного подключения «ReadyHarness» прикрепляет провода жгута стереосистемы к проводам жгута автомобиля до того, как ваш заказ будет отправлен. Таким образом, это значительно упрощает установку стереосистемы. Для получения дополнительной помощи и персональных рекомендаций обращайтесь к нам напрямую по телефону или через наш онлайн-чат: https://www.crutchfield.com/support/ContactUs.aspx

[ Райан 25 октября 2018 г. ] Персонал

Да, но за правильное подключение проводов взимается плата.

[КРИСТОФЕР 01 сентября 2018 г. ]

Жгут проводов автомобиля и жгут проводов по-прежнему необходимо будет подсоединить. Если вы не будете подключать какие-либо динамики к внутреннему усилителю новой стереосистемы, подключение проводов динамиков к жгуту проводов не требуется, но услуга предварительного подключения по-прежнему полезна для всех других необходимых подключений.

[ Райан 31 августа 2018 г. ] Персонал

Мастер iDatalink? Вам по-прежнему нужно будет запрограммировать модуль ADS-MRR, но мы предварительно подключим совместимый жгут проводов iDatalink для конкретного автомобиля к проводам жгута вторичного рынка стереосистемы. Для получения дополнительной помощи и персональных рекомендаций обращайтесь к нам напрямую по телефону или через наш онлайн-чат: https://www.crutchfield.com/support/ContactUs.aspx

[ Райан 22 августа 2018 г. ] Персонал

Мой ReadyHarness также был подключен к моей установке Toyota Avalon 2014 года.

[Рози, 31 июля 2019 г.]

Мой был сращен в

[Нейт, 06 июня 2018 г.]

Свяжитесь с консультантом по телефону (1-800-324-9695) или в онлайн-чате. Они смогут подъехать к вашему автомобилю и дать вам подробную информацию о том, что вам нужно для установки.

[Крисси, 21 мая 2018 г. ] Персонал

Привет. Установку не делал, но работает хорошо. Мне посоветовали взять шлейку.

[ ДЖАСТИН Г 11 апреля 2018 г. ]

Мой был припаян и термоусажен

[ ДЕННИС 11 апреля 2018 г. ]

Прошел год или больше, но, насколько я помню, проводка была просто обжата вместе с качественными деталями. В моем случае подгонку между оригинальной системой запаса и новым Alpine было легко адаптировать вместе. Подключи и играй. Ни одна из моих проводок не подвергается напряжению, поэтому я не предвижу никаких будущих проблем с моей установкой. Надеюсь, это поможет.

[ Джанет 11 апреля 2018 г. ]

паяное соединение, они великолепны

[ МАЙКЛ 11 апреля 2018 г. ]

Да, и я купил его для своего Cherokee 2000 года выпуска.

[ Бен 09 декабря 2021 г. ]

Установленная вами радиостанция Pioneer и Alpine используют один и тот же монтажный комплект и один и тот же проводной интерфейс для установки в ваш ES300. Это означает, что у вас уже есть оборудование для конкретного автомобиля, необходимое для завершения установки. Если вы хотите повторно использовать это снаряжение, тогда этот наш сервис ReadyHarness не может быть использован, потому что у нас нет способа соединить провода Alpine с уже имеющимся у вас ремнем безопасности. Однако, если вы заказываете новое оборудование и для этого, то эту услугу можно использовать, чтобы заставить нас соединить провода Alpine с проводами на проводном интерфейсе. Этот ресивер Alpine поставляется с адаптером проводки резервной камеры, который позволяет ему работать с брендом Boyo, который имеет композитный видеокабель для подключения к радио. Моя биография: http://www.crutchfield.com/Support/Bio.aspx?bio=101

[ Paul 03 апреля 2018 ] Сотрудники

ReadyHarness — это сервис; это не относится к какому-либо одному транспортному средству или стереосистеме. Чтобы узнать, доступна ли услуга для вашего автомобиля и выбранной стереосистемы (а также провода, которые могут быть предварительно подключены для каждой из них), не стесняйтесь обращаться к нам напрямую по телефону или через наш онлайн-чат: https://www.crutchfield.com/support/ContactUs.aspx

[ Райан 04 апреля 2018 ] Персонал

Не уверен, что вы называете блокировкой тормоза. У него есть провод для лампы стояночного тормоза для подсветки приборной панели.

[ ДЕННИС 30 марта 2018 г. ]

Нет. Услуга ReadyHarness доступна только для автомобильных стереосистем и автомобильных ремней безопасности, приобретенных в компании Crutchfield.

[ Райан 21 февраля 2018 г. ] Персонал

Я доплатил за то, чтобы моя система была предварительно подключена, чтобы она была просто подключена и работала, так сказать, без пайки проводов и прочего. Не помню, сколько это стоило дополнительно, но оно того стоило. Никогда бы не подумал не делать это снова. У меня была Камри 2007 года, не могу говорить за твою машину.

[ MARCELLA 15 февраля 2018 г. ]

Не знаком с этой деталью, но я использовал 3 разных ремня безопасности от crutchfield, и все они были простыми и удобными.

[ ДЕННИС 15 февраля 2018 г. ]

Alpline vd получил новый провод cde-124sxm для подключения к моей стереосистеме к моей автомобильной стереосистеме Ford Taurus SEL 2007 г.

[ Рене 27 декабря 2021 г. ]

Если в жгуте проводов вашего Outlander не используется дистанционный провод, необходимый для включения усилителя, он будет доступен для подключения нового усилителя при использовании нашего сервиса ReadyHarness. Я рекомендую связаться с консультантом по телефону 1-800-324-9695, чтобы проверить вашу конкретную модель Outlander. Моя биография: http://www.crutchfield.com/Support/Bio.aspx?bio=101

[Пол, 19 февраля 2018 г.] Персонал

Конкретно по приложению Jetta ответить не могу. Однако я установил ремни безопасности на Ford Tour 02, на которые на меня надавил Кратчфилд, и они отлично работают. Это сэкономило мне много времени и упростило установку.

[Брюс, 24 января 2018 г.]

Вам нужно связаться с консультантом напрямую по телефону (1-800-324-9695) или в онлайн-чате, чтобы более подробно обсудить услугу Ready Harness; и определите, доступно ли оно (при покупке головного устройства) для вашей Jetta. Спасибо!

[ Ларри 22 января 2018 г. ] Сотрудники

Нет. Вам нужно будет заменить конец жгута проводов автомобиля на соответствующий конец разъема для вашей Impala. Для получения дополнительной помощи и персональных рекомендаций обращайтесь к нам напрямую по телефону или через наш онлайн-чат: https://www. crutchfield.com/support/ContactUs.aspx

[ Райан 01 января 2018 г. ] Сотрудники

Я согласен с тем, что уже было предложено.

[ Джанет 11 апреля 2018 г. ]

Антенный адаптер необходимо будет подключить непосредственно к антенне вашего автомобиля, поэтому мы не сможем выполнить это подключение заранее с помощью службы ReadyHarness. Для получения более подробной информации по установке в Ваше транспортное средство, пожалуйста, свяжитесь с консультантом напрямую по телефону (888.955.6000) или онлайн-чат. Спасибо!

[ Ларри 20 ноября 2017 г. ] Сотрудники

Насколько я знаю есть 3 варианта: 1) можно изучить схемы и подключить каждый провод по отдельности с помощью обжимки; 2) вы можете найти жгут проводов на вторичном рынке, который соединяет вашу конкретную стереосистему с вашим конкретным автомобилем; или 3) вы можете настроить crutchfield для вас жгут проводов, чтобы он просто подключался к вашей машине. Я сделал это каждым из 3-х способов. Вариант 1 — утомительная боль, и вы можете неправильно обжать провод, даже не подозревая об этом. Пустая трата времени, как по мне. Вариант 2 довольно хорош, если вы можете найти именно этот ремень безопасности и быть уверенным, что он правильный. Вариант 3, на мой взгляд, лучший — никаких догадок, и он подключается и работает, когда вы его устанавливаете (после того, как вы откроете панель). Как бы то ни было, служба поддержки клиентов crutchfield действительно полезна.

[ Шон 11 сентября 2017 г. ]

Вы можете проверить, что подходит для вашего автомобиля, с помощью нашего инструмента Outfit My Car: http://www.crutchfield.com/car/carselector.aspx За дополнительными подробностями по подгонке или установке обращайтесь к консультанту по телефону (1-800-324-9695) или онлайн-чату. Они смогут подъехать к вашему автомобилю и предоставить вам подробную информацию о том, что вам нужно для установки в вашем автомобиле.

[ Кенни 11 сентября 2017 г. ] Персонал

Если у Кратчфилда есть жгут проводов для этой машины и радио, то проблем быть не должно.

[ ДЖОЗЕФ 11 сентября 2017 г. ]

Я использовал жгут Ready для замены заводского радио в Subaru Forrester моей дочери. Это сделало работу быстрой и легкой. Настоящая подключи и играй.

[ JC 11 сентября 2017 г. ]

Привет … Я бы купил адаптер проводки и просто подключил его. Не надо резать жгуты проводов и поджигать машину … именно то, что я бы сделал … получайте удовольствие, мой друг.

[ Майкл 11 сентября 2017 г. ]

Для получения дополнительной информации об этой услуге я бы порекомендовал обратиться к консультанту по телефону (1-800-324-9695) или в онлайн-чате. Они смогут подъехать к вашему автомобилю и определить доступные варианты.

[ Кенни 09 сентября 2017 г. ] Сотрудники

Спасибо за ваш вопрос. Если вы покупаете приемник и комплект проводки, то да. Кратчфилд подключит вам провода. Это всего лишь услуга, которая поможет сэкономить ваше время и избежать путаницы с подключениями. Не все провода могут быть подключены, в зависимости от автомобиля некоторые подключения необходимо выполнять вручную. Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к одному из наших консультантов по продуктам по телефону (1-800-324-9).695) или онлайн-чат. Они должны быть в состоянии помочь ответить на ваш вопрос.

[ Kenny 11 июля 2017 ] Персонал

ПОКАЗАТЬ БОЛЬШЕПОКАЗАТЬ МЕНЬШЕ

Загрузка статей…

Сравните звук

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

Запатентованная технология Virtual Audio ^™ технология

Прослушайте динамики перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

РАВНО
МОЩНОСТЬ

РАВНО
VOLUME

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

Выберите трек, чтобы начать прослушивание

Прослушивание перед покупкой

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режиме равной мощности вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

Функция SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

Запросить комплект

Оцените свой опыт работы с SpeakerCompare

Спасибо за отзыв!

Мы будем рады узнать ваше мнение

Оцените свой опыт работы с SpeakerCompare ^™

Больше не показывать

Спасибо за ваш отзыв!

Жгуты проводов радиоприемника

17 Продукты

Тип

Жгут проводов для автомобиля
Жгут проводов для динамиков
Интеграция оригинального звука/усилителя премиум-класса

Brand

Axxess
Metra

Review Rating

Unrated

Price

$6.79 to $85.98

custitem_showcase_headphones

custitem_showcase_tv_mounts_brackets

Metra 72-4568 GM/Chrysler Speaker Harness Pair

Ваша цена: $7,89

Рекомендуемая производителем розничная цена: $7,99

Оптовая цена

Количество: Кол-во: 1-3	$ 7,89/EA
Количество: QTY: 4+	$ 6,93/EA

Выход

. $7.98

MSRP: $7.99

Bulk Pricing

Quantity: Qty: 1-3	$7.98/ea
Quantity: Qty: 4+	$6.93/ea

в складе

Часть № 265-7600

Metra 72-8104 Пара жгута динамиков Toyota

Ваша цена: $ 6,79

MSRP: $ 7,99

. Стремительные цена

9000

$6.79/ea
Quantity: Qty: 4+	$6.02/ea

In Stock

Part# 265-769

Metra 70-1721 Honda 98-Up Into Car Harness

Ваша цена: $12,69

MSRP: $14.99

Bulk Pricing

Quantity: Qty: 1-3	$12. 69/ea
Quantity: Qty: 4+	$11.61/ea

In Stock

Part# 265-624

Metra 70-1817 Chrysler 1985-Up Into Car Harness

Your Price: $8.19

MSRP: $9.99

Bulk Pricing

Quantity: Qty: 1 -3	$ 8,19/EA
Количество: QTY: 4+	$ 6,92/EA

в складе

Часть# 265-621

. Your Price: $10.59

MSRP: $13.99

Bulk Pricing

Quantity: Qty: 1-3	$10.59/ea
Quantity: Qty: 4+	$9.44/ea

в складе

Часть № 265-646

Metra 70-1770 FORD 1986-2004 гг. : 1-3 $10.59/ea Quantity: Qty: 4+ $9. 44/ea

In Stock

Part# 265-616

Metra 72-7800 Honda/Acura Speaker Harness Пара

Ваша цена: 7,39 долл. США

MSRP: $ 7,65

Огромные цены

4999951

49999951

Количество: QTY: 1-3

$ 7,39/EA

49999951

Специальный заказ Корабли.

Quantity: Qty: 1-3	$7.39/ea
Quantity: Qty: 4+	$6.50/ea

Special Order Item Ships in 3-7 Days

Часть № 265-766

Metra 70-1677-1 GM 1978-90 в автомобильный жгут (12 PIN-код)

Ваша цена: $ 8,99

MSRP: $ 11,90

. : 1-3 8,99 $/шт. Количество: QTY: 4+ $ 7,90/EA

Специальные пункты. : $85.98

MSRP: $89.99

Bulk Pricing

Quantity: Qty: 1-3	$85.98/ea
Quantity: Qty: 4+	$76.67/ea

Специальный заказ судов товаров в 3-7 днях

Часть № 265-8500

Metra 70-9003 VW/BMW 2002-Up в автомобильную жгут

Ваша цена: 15,98 долл. США

4 MSRP: $ 19.00 915 41595

4 MSRP: .

Основная цена

9154

151515151515151515151515151515151515151515151515151515

1515151515151515151515151515151515159. Дни

Часть № 265-796

Metra 70-5519 FORD 2000-2001 Плаг интегратора усилителя

Ваша цена: 21,98 долл. США

MSRP: $ 23,70

Количество: QTY: 1-1	$ 15,98/EA
Количество: QTY: 2+	$ 14,15/
Количество: QTY: 4+	$ 19,25/EA

Специальный заказ. Ваша цена: $7,39

MSRP: $7.65

Bulk Pricing

Quantity: Qty: 1-3	$7.39/ea
Quantity: Qty: 4+	$6.50/ea

Специальный заказ судов за 3-7 дней

Часть № 265-778

Metra 72-4500 GM Harnest Pair

Ваша цена: $ 7,39

MSRP: $ 7,65

.1549 Количество: QTY: 1-3 $ 7,39/EA Количество: QTY: 4+ $ 6,50/EA

. 761

Metra 70-7901 Mazda 1990-Up Into Car Harness

Your Price: $15.98

Bulk Pricing

Quantity: Qty: 1-3	$15.98/ea
Quantity: Qty: 4+	13,65 $/шт

Специальный заказ судов товаров в 3-7 днях

Часть № 265-641

Metra 70-2001 GM 1994-Up Car Harnes

Quantity: Qty: 1-3	$15. 48/ea
Quantity: Qty: 4+	$14.15/ea

Special Order Item Ships in 3-7 Days

Part# 265-603

Почему и как обновить автомобильные стереосистемы?

Автомобильные стереосистемы вызывают наименьшее беспокойство у производителя из-за стоимости и веса. В результате некоторые из них придерживаются наименее дорогих вариантов или вообще игнорируют их. Поэтому вам придется искать качественные стереосистемы в другом месте. К счастью, индивидуальная кабельная разводка различных пользовательских кабельных решений для послепродажного обслуживания радиоприемников таких брендов, как Alpine, Clarion, JVC, Kenwood, Panasonic, Pioneer Wiring Harness и Sony. Наши сменные привязи имеют такое же качество, как и оригинальные, только по гораздо более низкой цене. Теперь прочитайте, чтобы узнать больше о наших возможностях обслуживания автомобильной стереосистемы.

Содержание

Зачем обновлять головное устройство?
Вы устанавливаете новую автомобильную стереосистему? Ознакомьтесь с этим
Шпаргалка по жгуту проводов автомобильной стереосистемы
Жгут проводов Pioneer в компании Cloom
Заключение

Зачем обновлять головное устройство?

Автомобильные радиоприемники не являются приоритетом для большинства производителей. Имея это в виду, вот несколько причин, по которым вам следует обновить автомобильное устройство.

Ваши динамики звучат скучно

Головные устройства — это мозг вашей автомобильной аудиосистемы. Они контролируют все функции, связанные с качеством звука вашей стереосистемы. Например, современные головные устройства имеют функцию эквалайзера, которая настраивает низкие и высокие частоты медиафайлов, воспроизводимых по радио. Так что, если ваши динамики не раскрывают весь свой потенциал, стереосистемы вторичного рынка являются жизнеспособным вариантом.

Навигационное радио и GPS

Автомобильная стереосистема вторичного рынка со встроенным GPS

Как найти направление? Если ваш ответ — ваш смартфон, остановите его. Головные устройства нового поколения теперь оснащены встроенными функциями навигации, которые помогут вам найти пункт назначения. Кроме того, они предлагают вам данные в режиме реального времени о вашем точном местоположении, времени в пути и загруженности дорог через спутниковую связь GPS или навигационное радио.

Цифровое радио и потоковое видео

Автомобильная стереосистема с экраном DVD.

Помните кассетный плеер 70-х? Ну это уже не то. Современные автомобильные стереосистемы теперь могут воспроизводить музыкальные и видеофайлы в различных форматах. Кроме того, технология без потерь позволяет хранить больше медиафайлов в памяти вашего устройства без ущерба для качества звука.

Кроме того, некоторые современные головные устройства поддерживают беспроводную связь, такую как Bluetooth и WiFi. Следовательно, вы можете пользоваться громкой связью и слушать бесплатное спутниковое HD-радио.

Добавьте изюминку в интерьер

Сенсорный экран на автомагнитоле послепродажного обслуживания.

Модернизация вашего головного устройства делает интерьер вашего автомобиля еще лучше. Текущие головные устройства теперь оснащены сенсорными экранами и голосовым управлением, что обеспечивает лучший пользовательский интерфейс. Кроме того, они также включают ослепительную световую анимацию, которая делает вашу поездку более приятной.

Держите грабителей на расстоянии

Автомобильные стереосистемы занимают первое место среди предметов, украденных из автомобилей. Вы можете защититься от грабителей, установив съемное головное устройство. Снимайте головное устройство, когда оно не используется, чтобы ваш автомобиль не стал мишенью в суровых районах.

Вы устанавливаете новую автомобильную стереосистему? Проверьте это

Автомобильная стереосистема с компонентами

Ваша автомобильная стереосистема представляет собой комбинацию различных частей. Поэтому вам нужно опасаться последствий обновления для каждого из них.

Ресивер

Ресивер — это терминал управления автомобильной стереосистемой. Он состоит из панели дисплея, кнопок управления и соединительных клемм. Ключевые особенности, на которые следует обратить внимание, включают:

Встроенный предусилитель — встроенные предусилители правильно настраивают звук перед его отправкой на усилитель. Следовательно, ваш звук стандартный независимо от источника.

Дисплей . Современные автомобильные стереосистемы теперь оснащены интерактивными экранами, способными отображать карты, видео и музыкальные метаданные. Поэтому выбирайте приемник с этими опциями, чтобы ориентироваться во время вождения.

Порты подключения — подключение Bluetooth и голосовое управление позволяют управлять стереосистемой без помощи рук. Следовательно, вы больше концентрируетесь на вождении, чем на переключении станций.

Динамики Коаксиальные автомобильные стереодинамики. class=»wp-image-14177″/>

Коаксиальные автомобильные стереодинамики.

Перед обновлением головного устройства всегда учитывайте имеющиеся динамики. Большинство штатных динамиков не способны работать с выходом современных автомобильных стереосистем. Поэтому перед обновлением учитывайте тип — коаксиальные или компонентные динамики, их номинальную мощность и рейтинг чувствительности динамика. Их несоответствие приведет к повреждению всей системы.

Внешний усилитель

Внешний автомобильный усилитель.

Точно так же очень важно проверить, есть ли в вашем автомобиле внешний усилитель. Если это так, ищите головное устройство, которое соответствует его конфигурации, чтобы получить звук премиум-класса.

Памятка по жгуту проводов автомобильной стереосистемы

Установка головного устройства — простой процесс. Все, что вам нужно, это понимание жгута проводов, связанного с цветами проводов. Кроме того, вы найдете информацию о вариантах, доступных для конкретных современных моделей автомобилей.

Цветовые коды жгута проводов

Жгут проводов автомобильной стереосистемы.

Головные устройства вторичного рынка соответствуют стандартному цветовому коду жгута проводов. Тем не менее, перед заменой стандартного устройства рекомендуется ознакомиться с руководством по эксплуатации вашего автомобиля. Объяснение ниже представляет собой текущий стандарт цветового кода EIA для вилки жгута проводов радио.

Примечание:

1. Цвета проводов, указанные выше, являются стандартными для всех жгутов проводов автомагнитол после продажи. Однако определенные цвета могут быть недоступны в зависимости от характеристик головного устройства.

2. Производители автомобилей не обязательно придерживаются вышеуказанных цветовых кодов. Например, некоторые автомобили клиентов не поставляются с заводскими проводами для задних динамиков. Поэтому обратитесь к руководству, чтобы определить соответствующие проводные соединения.

Специализированный жгут проводов

Иногда для подключения штатного головного устройства может потребоваться специальный жгут проводов. Кроме того, тип используемого жгута проводов зависит от модели вашего автомобиля. Ниже приведены примеры использования специального жгута проводов.

Соединения в удаленном месте —

Некоторые компоненты автомобильной стереосистемы могут находиться в другом месте. Например, у некоторых моделей Ford Taurus тюнер и заводской усилитель находятся в багажнике. Таким образом, вам нужен более длинный жгут проводов, чтобы добраться до них. Однако вилка жгута проводов соответствует базовой схеме проводки стандартных автомобилей.

Как обойти заводской усилитель? —

Заводские усилители иногда не соответствуют мощности современных головных устройств. Использование специального жгута проводов для обхода усилителя позволяет подключить заводские разъемы проводки динамиков вашего автомобиля. Кроме того, жгут проводов обхода усилителя дешевле по сравнению с адаптерами для интеграции усилителя.

Автомобиль с неоригинальным усилителем в багажнике.

Вы держите штатный усилитель в игре? —

В зависимости от модели вашего автомобиля жгут проводов штатного усилителя может включать в себя разъемы, совместимые с вашей новой стереосистемой. Следовательно, ваше время установки намного короче. Кроме того, вы можете проконсультироваться с нами, чтобы изготовить на заказ вилку жгута проводов для нового головного устройства.

Предупреждения о безопасности —

Аксессуары, такие как датчики парковки и системы управления полосой движения, используют заводские динамики для подачи сигналов тревоги. Таким образом, установка вторичной стереосистемы может привести к потере этих функций. Итак, используйте специальный жгут проводов для подключения этих необходимых аксессуаров.

Запатентованная технология —

Производители используют запатентованную технологию в некоторых моделях премиум-класса. Например, современные модели Ford имеют элементы управления звуком на рулевом колесе для заводской стереосистемы. К сожалению, эти дополнения включают в себя сложную проводку, которая иногда может быть несовместима с вашей стереосистемой вторичного рынка. Поэтому для поддержания этих удобств вам понадобится специальный жгут проводов.

Уникальная компоновка приборной панели —

В некоторых современных автомобилях заводская стереосистема интегрирована с другими функциями автомобиля. Например, в некоторых моделях Ford F-150 стереосистема и электронный климат-контроль находятся в одном отсеке приборной панели. Компания Clom может предоставить вам индивидуальный комплект приборной панели с интеграционными адаптерами для подключения сложной проводки.

Стандартная приборная панель Ford F-150.

Антенные адаптеры —

Антенны AM/FM различаются в зависимости от модели автомобиля. Некоторые могут следовать базовой схеме подключения, которая подключается к порту антенны или как часть более обширной системы усиления. В любом случае, вы можете выбрать один из множества антенных адаптеров, чтобы сделать вашу стереосистему совместимой.

Адаптеры управления на рулевом колесе

Управление аудиосистемой на рулевом колесе теперь входит в стандартную комплектацию большинства современных автомобилей. Производители включают их в качестве меры безопасности, чтобы предотвратить небезопасное использование радиостанции. Например, теперь вы можете отвечать на звонки прямо с руля автомобиля. Кроме того, использование адаптера управления на рулевом колесе позволяет сохранить все функции без изменения интерфейса управления на рулевом колесе.

Рулевое колесо с управлением аудиосистемой.

Жгут проводов Pioneer в компании Cloom

Компания Cloom Tech производит и поставляет жгуты проводов для различных автомобилей. Кроме того, у нас есть тысячи часов опыта установки послепродажных автомобильных стереосистем Pioneer.

Вот список некоторых наших продуктов:

Адаптеры для интеграции усилителя для максимальной мощности 200 Вт — усилитель, 4-канальный усилитель среди прочего
Пользовательский комплект приборной панели и интерфейс управления на рулевом колесе для 19Автомобили GM 88-2005 г., Ford E-150 и Ford F-150
Стандартный и нестандартный жгут проводов. Например, 16-контактный жгут проводов, жгут проводов 70-1858, жгут проводов радиоприемника 70-2003, жгут проводов радиоприемника RDBS и жгут проводов автомобильной стереосистемы премиум-класса ASC.
Разъемы переключателей для неоригинальных стереосистем, таких как AVH-4100NEX AVIC-6100NEX.
Антенные разъемы

Компания Cloom Tech предоставляет подробное описание продуктов, гибкую систему оплаты и варианты доставки. Кроме того, мы гарантируем вам самые быстрые сроки доставки всех заказов, которые вы размещаете у нас.

Заключение

Вам кажется, что приведенная выше информация ошеломляет? Затем обратитесь к Clom, чтобы изучить наши решения для автомобильных жгутов проводов. Будь то специальный штекер жгута проводов или элементы управления на рулевом колесе для стереосистемы вашего автомобиля, вы всегда можете рассчитывать на помощь Cloom.

Как подключить провода магнитолы? Жгут проводов стереосистемы и радиоприемника

Если громкая музыка с глубокими басами во время поездки в торговый центр, школу, на работу и т. д. доставляет вам удовольствие, скорее всего, вы задумывались о смене заводской стереосистемы, которая идет в комплекте с автомобилем. .

Поверь мне, это неплохая идея. Я с вами на этом. Вам нужна автомобильная радиосистема, которая впечатляет и может объявить всем соседям на любой улице, по которой вы проезжаете, что сегодня вечер пятницы, и вы и ваши друзья вот-вот переведете энергию с нуля на сто процентов.

Но, видите ли, решить обновить стереосистему вашего автомобиля, заменив стереосистему, — это самое простое. Самое сложное — изменить систему. Вы можете легко запутаться, пытаясь вычислить как соединить провода автомобильной стереосистемы , особенно если вы никогда не делали этого раньше, но хотите сделать это своими руками.

В любом случае, нет ничего зазорного в том, чтобы соединить провода самостоятельно. Просто позвольте нам показать, что вы должны сделать это успешно. А теперь возьмите стул, сядьте и сосредоточьтесь, чтобы не испортить весь процесс.

Связанный: Различия между мидбасами и средними частотами

Содержание

1 Как подключить провода автомобильной стереосистемы без жгутов проводов
- 1.1 Выключите двигатель автомобиля:
- 1.2 Совместите провода с цветовой маркировкой:
- 1.3 Закрепите провода:
- 1.4 Монтажный комплект:
- 1.5 Подсоедините провода питания:
- 904 Заземление: 1.0 Свободные концы:
2 Жгут для автомобильной магнитолы (Преимущества жгута проводов)
3 Подробное руководство по соединению проводов автомобильной стереосистемы с жгутами проводов
- 3.1 Знакомство с проводами:
- 3.2 Соедините жгуты вместе:
- 3.3 Безопасность:
- 3,4 монтажных комплекта:
- 3.5 Тест:
4 FAQS
5 Последние слова

Как подключить CAR STERESEN -FEREN. некоторые радиоголовки и автомобильные блоки поставляются без жгута проводов. В других случаях ваша радиоголовка может поставляться со жгутом проводов.

Но проблема может заключаться в том, что он несовместим с проводкой вашего автомобиля.

Когда это произойдет, не расстраивайтесь и не думайте, что вам нужно приобрести другую радиоголову или отказаться от звуковой стереосистемы. Причина в том, что вы все еще можете подключить провода автомобильной стереосистемы и наслаждаться звуком радиосистемы.

Да, есть способ установить соединение без жгута проводов, и мы покажем вам, как это сделать. Но сначала вам нужно знать задействованные провода и их функции.

Причина в том, что адаптер жгута содержит смесь нескольких проводов с цветовой маркировкой. Так что, если вы собираетесь успешно соединить стереопровода без жгутов, вам нужно начать с изучения необходимых проводов, особенно если вы впервые пробуете это сделать.

Синий провод антенны: этот провод отвечает за управление антенной и сигналом вашей рации. Вы найдете два типа этого синего провода. Первый — это простой синий провод, который отвечает за радиочастоты FM и AM. Другой синий провод имеет белые полосы и отвечает за подключение к частотам FM/AM, а также за подключение к компакт-дискам, мультимедиа и Bluetooth на радио.
Оранжевый провод: Вы также найдете два оранжевых провода. По их цвету уже можно догадаться, что они делают. Как солнце с огненно-оранжевым цветом, эти два оранжевых кабеля отвечают за увеличение и уменьшение яркости вашей стереосистемы.
Провода питания: Комбинация черных, красных и желтых проводов, они используются для питания вашего радиоблока. Тем не менее, все три провода имеют определенные функции, которые они выполняют в отношении питания вашего радио. Начнем с того, что стабильность аккумулятора вашего автомобильного радио зависит от желтого провода. Черный провод обеспечивает работу радиостанции, а красный провод включает/выключает радиоблок. Эти три провода работают вместе в унисон.
Провода динамика: это провода парами и работают на динамик магнитолы. Поскольку они идут парой, их обычно делят на две части. Например, пары проводов без полос являются положительными проводами. Минусовые провода не идут с полосками. Они имеют цветовую маркировку проводов магнитолы . Серые провода подключаются к правым динамикам спереди, а белые провода подключаются к левым динамикам. Правые задние динамики подключены фиолетовыми проводами, а зеленые провода соединяют левые задние динамики.

Связанный: Этапы измерения автомобильных динамиков

Теперь, когда вы знаете провода, их цвета и функции, давайте подключим нашу стереосистему без жгутов проводов.

Выключить двигатель автомобиля:

Выключить двигатель автомобиля так же просто, как вытащить ключ из замка зажигания. Вы предотвратите определенные несчастные случаи, такие как поражение электрическим током.

Совместите провода с цветовой маркировкой:

Теперь, когда вы знаете, что провода имеют цветовую маркировку, сравните провода на вашем радиоприемнике с проводами с аналогичной цветовой маркировкой на автомобиле. Однако, если ваша стереосистема и автомобиль не имеют проводов с одинаковой цветовой маркировкой, обратитесь к руководству, чтобы узнать, какие провода вы соединяете вместе.

Закрепите провода:

Очень важно удерживать провода вместе после их подключения. Вы можете сделать это с помощью пайки или обжима. Чтобы спаять два провода вместе, снимите изоляцию с помощью инструмента для зачистки проводов. Затем расплавьте припой на соединенных проводах с помощью паяльника. Дайте ему остыть и наблюдайте, как ваши провода будут надежно соединены друг с другом. Чтобы предотвратить несчастные случаи, такие как поражение электрическим током, изолируйте соединение с помощью термоусадки. Чтобы закрепить провода с помощью обжима, возьмите обжимной соединитель нужного размера, чтобы скрепить провода вместе.

Монтажный комплект:

После того, как вы успешно скрепите провода, следуйте инструкциям по сборке комплекта.

Связанный: Лучшие комплекты динамиков для самостоятельного изготовления

Подсоедините провода питания:

Пришло время снова подключить красный, желтый и черный провода питания.

Заземление:

Этот шаг необходим для контроля качества звука стереосистемы. Простой способ выполнить заземление — установить соединение между оголенным металлом вашего автомобиля и заземляющим проводом радио.

Подсоедините свободные концы:

Тщательно проверьте все провода, чтобы убедиться, что вы правильно подключили все провода, которые необходимо подключить.

Вот оно! Как подключить жгут проводов для автомобильной стереосистемы в таком простом пошаговом процессе. В противном случае вы можете легко купить автомобильный жгут проводов, прикрепить его, а затем использовать для скрепления стереопроводов.

Связанный: Лучшая настройка автомобильной аудиосистемы по качеству звука

Жгут проводов для автомобильной магнитолы (Преимущества жгута проводов)

Хотя подключение автомобильной стереосистемы без жгута проводов возможно, подключение проводов стереосистемы к автомобилю с помощью жгута дает несколько преимуществ.

Выделив некоторые из этих преимуществ, вы, вероятно, предпочтете купить жгут проводов для подключения автомобильной стереосистемы, если автомобиль не поставляется с ним. Вот некоторые из преимуществ жгута проводов.

Время установки сокращено:
Если вы следили за процессом подключения проводов без помощи жгута проводов, вы должны иметь представление о том, что я имею в виду. Хотя можно подключить провода без помощи жгута проводов, это, безусловно, займет много времени, особенно у новичков. Затем вам придется сначала узнать значение каждого провода с цветовой кодировкой. Затем вы начнете маршировать с ними с помощью проводов с цветовой кодировкой от вашего автомобиля. Вместо того, чтобы соединять провода по отдельности, жгут проводов сделает это за вас. Следовательно, это сокращает время, затрачиваемое на подключение автомобильной стереосистемы.
Избавьтесь от путаницы проводов:
Если вид спутанных проводов действует вам на нервы, вы серьезно не хотите думать о подключении проводов автомобильной стереосистемы. Причина? Провода выглядели бы слишком загроможденными. Но с помощью жгута проводов точка соединения остается аккуратной и аккуратной.
Предотвращает неприятные происшествия:
Жгут проводов надежно удерживает провода вместе. В результате отдельные кабели защищены от износа, вибраций и т. д. Если бы провода стояли без жгута, они были бы гораздо более восприимчивы к вышеперечисленным факторам. Еще и тот факт, что жгут проводов предотвращает возможное возгорание в автомобиле. Он обеспечивает безопасное соединение проводов и предотвращает их контакт с частями автомобиля, которые могут вызвать возгорание. Не будем забывать, что короткое замыкание маловероятно из-за изоляционного материала, используемого для изготовления жгута.
Высокое качество:
Жгут проводов отличается высоким качеством. Следовательно, вы можете быть уверены, что он будет легко передавать стабильную мощность и сигналы на ваш радиоблок. Вы не будете страдать от плохой передачи сигнала мощности на радиоблок. Правда о жгутах проводов заключается в том, что большинство жгутов, с которыми вы столкнетесь, вырезаны из высококачественных материалов. Следовательно, вы никогда не ошибетесь, выбрав обычную подвеску, поскольку она по-прежнему будет выполнять высококачественную функцию.

Подробное руководство по подключению проводов автомобильной стереосистемы к жгутам проводов

Теперь, когда вы знаете о преимуществах жгута проводов для установки автомобильной стереосистемы и о том, насколько он упрощает подключение проводов стереосистемы, мы покажем вам, как подключить стерео провода с ним.

Если в вашей автомобильной стереосистеме нет жгута проводов, или в вашем автомобиле его нет, или вы по ошибке безжалостно перерезали жгут проводов, не беспокойтесь. Это не означает, что вы обречены навсегда подключать стереопровода без жгута проводов. Вы можете купить прочный жгут проводов, прикрепить его, и вы снова на правильном пути.

Правда о жгутах проводов в том, что разные автомобили подходят для разных жгутов. Следовательно, вам неразумно вслепую покупать случайный жгут проводов на рынке. Вы должны убедиться, что автомобильный жгут, который вы покупаете, идеально подходит для вашего автомобиля.

Если нет, вам, вероятно, придется вернуть его, пока вы не подойдете к своей машине. Тем не менее, если вам не нужно покупать новый жгут проводов, вам не нужно беспокоиться о его покупке. Выполните следующие шаги.

Знакомство с проводами:

К настоящему моменту вы уже должны понимать цветные коды проводов и их функции. Если вы понятия не имеете, обратитесь к разделу, посвященному подключению проводов автомобильной стереосистемы без жгута проводов, чтобы освежить свои воспоминания.

Подберите ремни вместе:

Итак, ваш автомобиль и стереосистема поставляются с функциональными ремнями безопасности? Повезло тебе. Это упрощает весь процесс подключения. Теперь, вместо того, чтобы пытаться сопоставить отдельные цветные провода вашей автомобильной стереосистемы с вашим автомобилем, жгут представляет собой простую технику. Подсоедините жгут радиоприемника к жгуту автомобиля. Виола! Вы подключили провод автомобильной стереосистемы. Если вы подключаете жгуты впервые, вам следует обратиться к руководству по эксплуатации вашего автомобиля и стереосистеме, чтобы узнать, как лучше всего соединить оба жгута.

Безопасный:

После успешного соединения проводов с помощью жгутов закрепите их на месте с помощью пайки или обжима.

Монтажные комплекты:

Приступайте к сборке монтажных комплектов, следуя инструкциям руководства.

Тест:

Когда все на своих местах, вы почти готовы использовать стереосистему. Проведите тщательную проверку, чтобы убедиться, что вы следовали инструкциям руководства. Кроме того, убедитесь, что вы протестировали стереосистему, чтобы убедиться, что проводное соединение в порядке.

Часто задаваемые вопросы

Можно ли подключать стереопровода без жгутов?
Да, можно. Однако это длительный процесс. Кроме того, если вы не являетесь профессионалом в соединении стереопроводов, вам нужно сначала понять некоторые вещи, прежде чем приступать к соединению проводов. Это одновременно простой и сложный процесс.
Что такое автомобильная стереосистема?
Жгут проводов для автомобильной стереосистемы — это оборудование, которое упрощает подсоединение и подключение необходимых проводов, необходимых для передачи питания или электрических сигналов на вашу стереосистему.
Как лучше всего подключить провода автомобильной стереосистемы?
Лучший способ соединить провода автомобильной стереосистемы — использовать жгут проводов. Это упрощает процесс подключения, не позволяя вам фактически столкнуться с проводами один на один.

Последние слова

Правильно подсоединив провода со жгутом или без него, вы можете установить стереосистему на место. Но будь осторожен. При подключении провода убедитесь, что вы проверяете качество звука стереосистемы.

Вы не хотите, чтобы качество звука сильно терялось при транспортировке из-за неправильного подключения некоторых проводов. Тем не менее, если вы будете следовать пошаговому процессу, который мы выделили для подключения проводов автомобильной стереосистемы , у вас не должно возникнуть проблем ни с одним проводом.

Так как ваши стереопровода теперь прочно скреплены, наполните атмосферу музыкой или любимой программой, пока вы отправляетесь в любую поездку — попрощайтесь со скучными поездками.

Жгуты проводов для установки автомобильной стереосистемы

You are here: Home > Расходные материалы для установки > Жгут радиопроводов

Выберите подкатегорию:

Рюкзак питания радио	Акура	Ауди
БМВ	Бьюик	Кадиллак
Шевроле	Крайслер	Дэу
Уклоняться	Форд	Дженерал Моторс
ГЕО	Хонда	Хендай
Инфинити	Исузу	Джип
Киа	Land Rover	Лексус
Линкольн	Мазда	Мерседес
Меркурий	Мини	Мицубиси
Ниссан	Олдсмобиль	Плимут
Понтиак	Сааб	Сатурн
Наследник	Умная	Субару
Сузуки	Тойота	Фольксваген
Вольво

ЖГУТЫ ПРОВОДОВ РАДИОПРИЕМНИКА

При установке неоригинального радиоприемника или переустановке заводской панели всегда сохраняйте целостность проводки автомобиля, используя жгут проводов радиоприемника.

Они обеспечивают быструю и простую установку, подключаются к оригинальному оборудованию без обрезки заводской проводки.

Все жгуты проводов, которые мы продаем, изготовлены из доступных материалов высочайшего качества. Провод 18 калибра с E.I.A. стандартные цвета. Корпуса разъемов отлиты из точно обработанных инструментов, чтобы обеспечить заводскую гладкость связь.

Мы также продаем сменные жгуты питания для таких радиостанций, как Alpine, Clarion, Eclipse, JVC, Kenwood, Sony и Pioneer.

Как подключить автомобильные динамики к магнитоле без жгута проводов?

Эта статья для вас, если вы не уверены, требуется ли жгут радиопроводов для подключения динамиков к головному устройству и что делать, если у вас его нет.

Вы можете подключить динамики без использования жгута несколькими способами, и все они достаточно просты.

Наилучший подход к подключению динамиков — использование адаптера жгута автомобильного радио, если в вашем автомобильном радио нет жгута или если текущий жгут или кабели повреждены.

Адаптер жгута должен быть прикреплен к задней части радиостанции, а динамики должны быть присоединены к кабелям радиостанции с цветовой маркировкой.

ImproveCarAudio получит небольшую прибыль от продаж, соответствующих требованиям, сделанных по ссылкам в этом посте в качестве партнера Amazon.

В следующем посте будут рассмотрены все части подвески и динамиков с учетом всех важных переменных при их подключении к радио.

Здесь вы узнаете, что такое жгут проводов, нужен он вам или нет, можно ли закрепить динамики без него, как подключить динамики без жгута проводов, включая несколько способов, а также параметры проводов, характерные для автомобильной стереосистемы, такие как цвет , калибр и длина.

Содержание

Введение в жгуты проводов
Требуется ли жгут проводов для установки автомобильных динамиков?
Является ли жгут автомобильного радиоприемника полным без проводов динамика?
Есть ли дополнительные функции в жгуте проводов?
Одинаковые ли разъемы (типы подключения) на всех автомобильных стереосистемах?
Как лучше всего определить, какие провода динамиков какие?
Каков цветовой код проводов автомобильной стереосистемы?
- Серый
- Белый
- Фиолетовый
- Зеленый
Следует ли обрезать жгут проводов автомобильного радиоприемника?
Как подключить автомобильные динамики к радиоприемнику без ремня безопасности
- О чем следует подумать перед подключением динамиков к радиоприемнику без использования ремня?
- В головном устройстве, где усилитель?
- Есть ли встроенный усилитель?
- Есть ли отдельный усилитель?
С учетом динамиков, не имеющих подвески.
На что обратить внимание при покупке проводов автомобильных динамиков
- В связи с отсутствием ремня безопасности вашего радио.
Какие у вас есть варианты, если у вас нет жгута для подключения автомобильных динамиков к радио?
- Приобретите сменный жгут автомобильного радиоприемника.
- Чтобы подключить динамики к радио, вы можете использовать метод пайки.
- Для подключения динамиков к радио можно использовать обжимной зажим.
Заключение
Часто задаваемые вопросы
- Как установить автомагнитолу без жгута проводов?
- Как подключить автомобильные динамики к радио?
- Как установить неоригинальную радиостанцию без ремня безопасности?
- Как установить автомобильные динамики без ремня безопасности?
- Как подключить автомагнитолу к аккумулятору по прямой?
Как подключить автомобильные динамики к магнитоле без жгута проводов? Видео Предложения с Youtube

Введение в жгуты проводов

Несмотря на то, что подключение автомобильных динамиков без жгута проводов несложно, вам следует рассмотреть возможность их приобретения из-за их цены и доступности, даже для послепродажного оборудования, такого как динамики и радиоприемники.

Вы также можете приобрести меньшие жгуты, которые действуют как уменьшенная версия, позволяя при необходимости добавить больше проводов или изменить конфигурацию.

Связанный: 10 лучших стереосистем для автодомов 2022 года

Требуется ли жгут проводов для установки автомобильных динамиков?

Подключить автомобильные аудиокабели очень просто с помощью жгута проводов.

Жгут проводов может иметь до 15 проводов (для обычного автомобильного радио) или даже больше, если ваш автомобиль оснащен информационно-развлекательным блоком DIN или двойным DIN-блоком.

Было бы трудно постоянно соединять компоненты друг с другом вручную, особенно на уровне производства автомобилей.

В результате этот маленький гаджет был создан для поддержки всей системы.

Жгуты также можно использовать в особых условиях, когда стандартные соединения и типы соединений, например, обжимные соединители, неэффективны.

Подключение динамиков без проводов может быть возможно в зависимости от автомобильной развлекательной системы и компонентов, которые она содержит.

Имейте в виду, что упряжь не слишком дорогая, и ее легко достать, даже если вам нужно что-то особенное.

Вы можете узнать у производителя вашего автомобильного радиоприемника, кто его поставщик, или вы можете пойти в магазин подержанных автозапчастей и посмотреть, есть ли у него такой.

С другой стороны, для подключения автомобильных динамиков к радио не требуется использование ремня безопасности.

Является ли жгут автомобильного радиоприемника полным без проводов динамика?

Большинство соединений жгутов состоят из проводов динамиков.

До 8 разъемов в обычном автомобильном радиоприемнике с 15 точками подключения будут предназначены только для ваших динамиков.

Это связано с тем, что большинство автомобильных радиоприемников и усилителей имеют четыре канала (передний и задний) с двумя динамиками в каждом, и каждый канал должен иметь положительную и отрицательную клеммы.

Связанный: Как подключить автомобильную магнитолу с нуля?

Есть ли дополнительные функции в жгуте проводов?

Назначение упряжи достаточно ясно.

Отвечает за электрическое подключение оборудования и компонентов, установленных в вашем автомобиле.

В результате жгут проводов может использоваться для большинства компонентов вашего автомобиля, включая систему освещения, вентиляторы, кондиционеры, радио и т. д.

Жгут проводов состоит из нескольких отдельных проводов, каждый из которых выполняет определенную функцию.

Подача постоянного питания, запуск устройств, передача информации и дистанционное управление другими устройствами — вот лишь несколько примеров.

Одинаковые ли разъемы (типы подключения) на всех автомобильных магнитолах?

Все автомобильные стереосистемы, скорее всего, будут иметь разъемы типа «папа» и «мама», которые вы можете купить, или они будут связаны с вашим автомобилем по-другому.

Кроме того, один и тот же жгут можно использовать с любыми автомагнитолами вторичного рынка.

Как лучше всего определить, какие провода динамиков какие?

Все автомобильные радио- и аудиосистемы теперь имеют цветовую маркировку в соответствии с определенным стандартом, что позволяет легко определить, какой провод к какому.

Независимо от того, какой автомобиль или радио вы пытаетесь починить, один и тот же провод всегда будет одного цвета.

Связанный: Сколько стоит установка автомобильной магнитолы?

Каков цветовой код проводов автомобильной стереосистемы?

Автомобильный радиоприемник и жгут проводов обычно поставляются с восемью проводами для каждого динамика. Вот цвета, на которые следует обратить внимание при их подключении:

Серый

Серые кабели используются для подключения правых передних динамиков вашей стереосистемы.

Положительный серый провод является положительным, тогда как отрицательный серый/черный провод является отрицательным.

Белый

Белые кабели соединяют автомобильный радиоприемник с левыми передними динамиками.

Положительный провод белый, а отрицательный провод бело-черный.

Фиолетовый

Фиолетовые кабели соединяют автомобильное радио с правыми задними динамиками.

Фиолетовый/черный провод — отрицательный, а фиолетовый — положительный.

Зеленый

Зеленые кабели соединяют автомобильный радиоприемник с левыми задними динамиками.

Положительный провод зеленый, отрицательный — зеленый/черный.

При подключении динамиков к радио помните об этой цветовой комбинации.

Если вы подключите динамики не к тому проводу, музыка будет воспроизводиться не с тех динамиков, что означает, например, что вы будете слышать оба передних динамика слева от вас.

Следует ли обрезать жгут проводов автомобильного радиоприемника?

Это применимо только в том случае, если вы только что приобрели новую радиостанцию и вам нужно ее настроить.

Когда вы покупаете новое радио или головное устройство для своего автомобиля, оно почти наверняка будет поставляться с уже прикрепленным жгутом с разъемом типа «папа».

Эта упряжь наверняка будет довольно длинной.

Поскольку некоторым автомобилям требуется более длинный кабель, чтобы добраться до части или частей автомобиля, чтобы подключить его, новое радио или головное устройство поставляется с таким длинным жгутом.

Нет ничего более разочаровывающего, чем покупка нового радиоприемника или головного устройства только для того, чтобы обнаружить, что соединение слишком короткое для подключения.

Некоторые автомобили, с другой стороны, построены с учетом радио и уменьшенного пространства для проводов.

Тогда, вместо того, чтобы впихивать большое количество проводов в маленькое отведенное место, следует разрезать жгут и спаять его обратно.

Процедура пайки проста, и вам не нужно быть экспертом, чтобы припаять один или два провода.

Следует иметь в виду, что если на вашем жгуте есть предохранители или помехоподавляющие фильтры (это может быть связано с непрерывным проводом), рекомендуется обрезать проводку за пределами этих мест (но только для этих проводов), поэтому вы можете оставить эти компоненты на месте.

Как подключить динамики автомобиля к радиоприемнику без ремня безопасности

Существует множество способов подключения динамиков к автомобильному радиоприемнику, не требующих глубоких знаний автомобильной проводки или аудиосистем в целом.

О чем следует подумать, прежде чем подключать динамики к радио без использования жгута?

Несмотря на то, что подключение динамиков к автомобильному радиоприемнику является очень простой процедурой, необходимо помнить о нескольких вещах, чтобы обеспечить правильное выполнение работы с первого раза.

В головном устройстве, где усилитель?

Неважно, какая у вас аудиосистема и где она находится.

По своей сути все аудиосистемы основаны на одной и той же концепции.

Для начала вам понадобится источник звука (в нашем случае автомагнитола).

Источник — это устройство, передающее низкоуровневый аудиосигнал на предусилитель, который преобразует низкоуровневый сигнал в сигнал линейного уровня.

Вам не придется беспокоиться о предусилителе, так как он встроен во все радиоприемники.

Затем сигнал отправляется на усилитель с питанием, где он усиливается и усиливается перед отправкой через динамики.

Есть ли встроенный усилитель?

В зависимости от конструкции автомобильной аудиосистемы ваша базовая штатная магнитола OEM может иметь встроенный усилитель.

В этом нет ничего необычного, и вы по-прежнему можете подключить динамики к автомобильному радио.

Если вы купили новый автомобильный радиоприемник взамен старого, убедитесь, что в него встроен усилитель.

В противном случае вам потребуется установить внешний усилитель в автомобильную аудиосистему, что может потребовать дополнительной настройки.

Есть ли отдельный усилитель?

Если ваша автомобильная аудиосистема включает в себя внешний усилитель, вам не понадобится жгут проводов, так как вы не будете подключать динамики к магнитоле.

Так как динамики будут подключаться непосредственно к клеммам усилителя, это так.

В связи с быстрым развитием технологий в современном мире производители автомобилей все чаще включают внешние усилители в свои типичные заводские аудиосистемы OEM.

Вы можете подключить шнуры от динамиков напрямую к усилителю, в зависимости от его конструкции и конфигурации.

То же самое можно сказать и об автомобильных усилителях вторичного рынка.

Подключите выходы радиоприемника (выходы RCA, если это неоригинальное радио) к вашему усилителю, затем используйте кабели динамиков и разъемы высокого уровня усилителя для подключения динамиков к внешнему усилителю питания.

С учетом громкоговорителей, не имеющих подвески.

Жгут проводов обычно не входит в комплект с динамиками.

Если вы покупаете их в качестве динамиков вторичного рынка, они вряд ли будут поставляться с проводом динамика, если только вы не купите их в комплекте.

Как я уже говорил, вы должны понимать, как установлена ваша аудиосистема:

Планируете ли вы заменить динамики, которые в настоящее время подключены к вашей магнитоле?
Вы просто пытаетесь отремонтировать аудиосистему автомобиля, о котором ничего не знаете?

Все это необходимо учитывать, а в случае с динамиками вы должны знать, ведет ли кабель к внешнему усилителю или к радиоприемнику.

Единственное, что вам нужно будет купить, это провод динамика, длину и сечение которого вам нужно будет учитывать в зависимости от того, где они находятся в вашем автомобиле, что может составлять несколько футов.

На что обратить внимание при покупке автомобильных акустических проводов

Допустим, вам нужно выбрать и приобрести акустический провод.

Из-за мощности вашего усилителя и расстояния между динамиками в этом сценарии большую роль будет играть калибр проводов (в этом случае мы предполагаем, что вы подключаетесь не к усилителю, а к радио).

Следует помнить, что чем тоньше провод, тем больше его сечение.

В зависимости от нескольких параметров вашей системе, скорее всего, потребуются провода калибра от 18 до 12.

Провод калибра 18 будет самым тонким, а провод калибра 12 — самым толстым, и его следует использовать для сабвуфера (для большинства стандартных применений).

Если провод довольно длинный и мощность, проходящая через него, достаточно высока, рекомендуется использовать толстый провод для динамиков с низким уровнем импеданса (2 Ом).

Таким образом, хорошим выбором будет провод калибра от 12 до 14.

Для динамиков с более высоким (или стандартным) уровнем импеданса (4 Ом) и коротким расстоянием рекомендуется использовать тонкий провод.

При расстоянии между проводами менее 50 футов можно не беспокоиться об увеличении их толщины.

В связи с отсутствием ремня безопасности вашего радио.

Независимо от того, является ли это заводским радиоприемником OEM или радиоприемником вторичного рынка, в вашем автомобиле должен быть установлен жгут проводов.

Как указывалось ранее, жгуты облегчают подключение автомобильной электроники (например, радио) к другим частям автомобиля, и они входят в стандартную комплектацию всех современных автомобилей и систем послепродажного обслуживания.

Следуйте радиолиниям, чтобы увидеть, не переходят ли они наконец в жгут проводов, прежде чем прыгать в машину и тянуть провода под приборной панелью.

Вы по-прежнему можете подключить динамики к автомагнитоле без проводки, если вы купили автомобильную магнитолу без проводки, и мы рассмотрим несколько вариантов ниже.

Какие у вас есть варианты, если у вас нет жгута для подключения автомобильных динамиков к радио?

Предположим, что у вас нет дополнительного усилителя в автомобильной аудиосистеме и что динамики будут получать питание от магнитолы.

Мы также предполагаем, что у вас по какой-то причине нет привязи на вашей радиостанции.

С учетом этих параметров есть три варианта подключения динамиков к автомагнитоле без использования жгута проводов.

Приобретите сменный жгут автомобильного радиоприемника.

Ремни доступны и совсем недороги.

Если у вас его нет или он не работает должным образом, вы почти наверняка сможете найти тот, который подходит для вашей модели радиоприемника.

Это облегчит вам задачу, если вы решите в будущем купить новое радио.

В противном случае вам придется перепаивать все, включая динамики, с нуля.

В этом посте мы не будем рассказывать, как подключить жгут к вашей системе электропроводки, но идеи, используемые ниже, одинаковы, хотите ли вы подключить жгут к вашей системе электропроводки.

Чтобы подключить динамики к радио, вы можете использовать метод пайки.

Припаивание провода радиоприемника к проводу динамика и использование термоусадочной трубки для герметизации и удержания проводов вместе — лучший способ подключения динамиков к радиоприемнику.

Используя базовый комплект железа, я получаю потрясающий опыт пайки.

Прямо сейчас он доступен на Amazon, так что ознакомьтесь с последними ценами.

Эта процедура рекомендуется, так как паяные соединения более прочные и меньше вероятность ошибки после пайки и соединения проводов.

Это означает, что они не изнашиваются и не ломаются быстро.

Снимать приборную панель и магнитолу только для того, чтобы добраться до одного оторванного провода — большая проблема.

Все, что вам нужно сделать, это отсоединить один конец провода динамика и другой конец провода динамика радио, затем обернуть их термоусадочной трубкой перед пайкой.

После пайки обоих проводов, закрепите термоусадочную трубку вокруг припаянной части провода с помощью нагревательного инструмента (фен работает хорошо).

Для подключения динамиков к радио можно использовать обжимной зажим.

Вы можете обжать провода вместе, если не хотите экспериментировать с палящими температурами.

Просто приобретите клеммные соединители Amazon, чтобы соединить два провода вместе и сформировать соединение.

Обжимные зажимы представляют собой небольшие фитинги, которые можно приобрести и использовать в автомобильных аудиосистемах.

Способ сплавления проводов тот же, что и при использовании паяльника.

В этой ситуации вам понадобятся только эти маленькие зажимы и обжимное оборудование для закрепления концов.

Снова зачистите провода на обоих концах проводов динамика и радиодинамика, а затем обожмите каждый конец провода в обжимной зажим.

Все, что вам нужно сделать сейчас, это обжать обе стороны гаджета, и провода будут в безопасности.

Наконец, не забывайте помнить о системе с цветовой кодировкой, которая информирует вас о том, какой кабель предназначен для какой колонки, когда вы подключаете колонки к радио.

Связанный: Как подключить динамики к телевизору за 5 простых шагов

Заключение

Поскольку жгут — это, по сути, форма оборудования или системы, которая помогает более эффективно соединять провода для наших нужд с использованием небольшого пластикового соединения, мы обнаружили, что подключить ваши динамики к автомобильному радио без него было довольно просто.

Для соединения устройств не требуется жгут проводов.

Единственное, о чем вам нужно подумать, это как вы хотите подключить динамики к системе.

Наконец, пайка или обжимные зажимы — это два метода крепления автомобильных динамиков к автомагнитоле.

Оба метода просты и могут помочь вам сэкономить деньги на профессионале.

Часто задаваемые вопросы

Как установить автомобильный радиоприемник без жгута проводов?

Хотя переходник жгута проводов обычно используется в установках вторичного рынка, подсоединение всех проводов может быть затруднено, если его нет.

Следуйте приведенным ниже инструкциям, чтобы правильно подключить автомобильную радиостанцию без жгута проводов:

#1. Чтобы свести к минимуму удары при работе с автомобильной аудиосистемой, отсоедините аккумулятор.

#2. Найдите и отсоедините жгут проводов последовательной радиосвязи от задней части радиостанции.

#3. Найдите и прикрепите все кабели к задней панели вашего нового радио. Для каждой функции потребуется провод, в том числе:

— Питание (постоянно 12В+)
— Земля
— 12В+, когда ключ находится в положении «Работа») Питание включения зажигания
— Управление диммером или освещением (обычно коричневый или желтый провод )
– Антенна питания (включает силовую антенну вашего радиоприемника на расстоянии)
– Провод усилителя для пульта (включает автомобильный усилитель, если он у вас есть)
— Левый передний динамик (+)
— Передний динамик слева (-)
— Правый передний динамик (+)
— Передний правый динамик (-)
— Левый задний динамик (+)
— Задний динамик на левый (-)
– Правый задний динамик (+)
– Задний правый динамик (-)

#4. Если в вашей новой радиостанции нет места для подключения последовательного жгута проводов, вам придется обрезать и соединить провода, чтобы соединить их.

#5. Во избежание короткого замыкания заклейте любой оголенный провод изолентой.

#6. Подсоедините все кабели и проверьте свою новую радиостанцию, подключив автомобильный аккумулятор.

#7. Вам понадобится комплект для приборной панели и комплект для установки автомобильного радио, если вы устанавливаете новую автомобильную стереосистему. Эти комплекты помогут вам установить новую радиостанцию, не повредив приборную панель вашего автомобиля.

Как подключить автомобильные динамики к радио?

Зачистите концы проводов динамиков и подсоедините их к соответствующим кабелям, выходящим из стереосистемы, чтобы подключить автомобильные динамики к радиоприемнику.

Перед соединением проверьте, какие провода являются положительными, а какие отрицательными.

Если динамики подключены неправильно, они будут воспроизводиться в обратной полярности, что может ухудшить качество звука и, возможно, повредить некоторые хрупкие типы динамиков.

Как установить неоригинальную радиостанцию без ремня безопасности?

Если вы собираетесь установить новую радиостанцию послепродажного обслуживания, я бы не стал делать это без жгута проводов.

Потребуются комплект для приборной панели и комплект для установки автомобильного радио.

Эти комплекты помогут вам установить новую радиостанцию, не повреждая приборную панель автомобиля.

Когда у вас есть все необходимые детали, установите новую радиостанцию в соответствии с инструкциями, прилагаемыми к комплекту для приборной панели и установочному комплекту.

Если вы не знаете, как правильно установить новую радиостанцию, обратитесь к профессиональному установщику.

Неправильная установка может привести к повреждению электрической системы вашего автомобиля и аннулированию гарантии на автомобильное радио.

Как установить автомобильные динамики без ремня безопасности?

Чтобы подключить автомобильные динамики к магнитоле без жгута проводов, необходимо отсоединить концы проводов динамика и подключить их к эквивалентным кабелям, выходящим из стереосистемы.

Перед соединением проверьте, какие провода являются положительными, а какие отрицательными.
