Описание и принципиальная схема мультиметра M890G — Меандр — занимательная электроника

Мультиметр M890G — компактный, износостойкий, карманный, предназначен для контроля постоянного и переменного напряжения, постоянного тока, сопротивления, емкости, частоты, температуры, проверки диодов и транзисторов, прозвонка.
КМОП АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индексацией перегрузки. Защита от перегрузок обеспечена до указанных пределов.
Идеален для использования в полевых условиях, лаборатории, мастерских и домашнем хозяйстве.
Дисплей — 3 1/2 — разрядный, 7-сегментный жидкокристаллический индикатор.
Питание: одна 9-вольтовая батарея типа 6F22. Размеры: 88х170х38мм. Масса 340г.
Точность гарантирована в течении 1 года, при 23±5°C и относительной влажности менее 75%.

Особенности:
Выключатель питания — клавиша ON-OFF.
Один 30-позиционный переключатель для выбора рода работы и/или предела.
Высокая чувствительность — 100 мкВ.
Автоматическая индикация перегрузки — «1» в старшем разряде.

Автоматическое определение полярности постоянного напряжения или тока.
Все пределы защищены от перегрузок.
Проверка сопротивлений от 0,1 Ом до 200 МОм.
Проверка емкости от 1пФ до 20 мкФ.
Проверка диодов с фиксированным прямым током в 1мА.
Проверка транзисторов при I = 100 мкА.
Измерение температуры

Технические характеристики

Постоянное напряжение

Предел Разрешение Точность
200 мB 100 мкB ±0,5% ±1ед.счета
2 В 1 мВ ±0,5% ±1ед.счета;
20 B 10 мB ±0,5% ±1ед. счета
200 B 100 мB ±0,5% ±1ед.счета
1000 B 1 B ±0,8% ±2ед.счета
Входное сопротивление: 10 МОм на всех пределах.
Защита от перегрузок: 1000В пост. тока или пик. пер. тока на всех пределах

Переменное напряжение

Предел Разрешение Точность
2 B 1 мB ±0,8% ±3ед.счета
20 B 10 мB ±0,8% ±3ед.счета;
200 B 100 мB ±0,8% ±3ед.счета;
700 B 1 B ±1,2% ±5ед. счета;
Входное сопротивление: 10 МОм на всех пределах.
Защита от перегрузок:
750 В эфф. или 1000 В пик непрерывно на пределах переменного напряжения, исключая диапазон 200 мВ.
Калибровка: в эфф. значениях син. сигнала
Диапазон частот: 40Гц — 400Гц

Постоянный ток

Предел Разрешение Точность
2 мА 1 мкA ±0,8% ±1ед.счета
20 мА 10 мкА ±0,8% ±1ед.счета;
200 мА 100 мкА ±1,2% ±1ед.счета
20 А 10 мА ±2% ±5ед.счета
Защита от перегрузок: предохранитель 0,2А/250В (предел 20 А не защищен).
Максимальный ток на выходе: 20 А, 15 секунд.

Переменный ток

Предел Разрешение Точность
200 мА 100 мкА ±1,8% ±3ед.счета
20 А 10 мА ±3% ±7ед.счета
Защита от перегрузок: предохранитель 0,2А/250В (предел 20 А не защищен).
Диапазон частот: 40Гц — 400Гц
Максимальный ток на выходе: 20 А, 15 секунд.
Калибровка: в эфф. значениях син. сигнала

Сопротивление

Предел Разрешение Точность
200 Ом 0,1 Ом ±0,8% ±3ед.счета
2 кОм 1 Ом ±0,8% ±1ед.счета;
20 кОм 10 Ом
±0,8% ±1ед.счета
200 кОм 100 Ом ±0,8% ±1ед.счета
2 МОм 1 кОм ±0,8% ±1ед.счета
20 МОм 10 кОм ±1% ±2ед.счета
Защита от перегрузок: 15с максимум 200В эфф. на всех пределах.
Примечание: На пределе 200 МОм, при замыкании щупов, отсчет дисплея будет 10 единиц, которые следует вычесть от показания.

Емкость

Предел Разрешение Точность
2000 пФ 1 пФ ±2,5% ±5ед.счета
20 нФ 10 пФ ±2,5% ±5ед.счета;
200 нФ 100 пФ ±2,5% ±5ед.счета
2 мкФ 1 нФ ±2,5% ±5ед.счета
20 мкФ 10 нФ ±2,5% ±5ед.счета

Температура

Интервал Разрешение Точность
-50°C…400°C 1°C ±0,75% ±3ед.счета
400°C…1000°C 1°C ±1,5% ±15ед.счета;
** 0°C…40°C 1°C ±2%
** Встроенный температурный датчик.

Частота

Предел Разрешение Точность
20 кГц 10 Гц ±1% ±1ед.счета
Защита от перегрузки: 220 В эфф. переменного тока

Мультиметры серии M890 (сравнительная таблица)

Модель Постоянное напряжение Переменное напряжение Постоянный ток Переменный ток Сопротивление Проверка диодов Звуковой пробник Проверка транзисторов Авто откл. Частота Температура
890B+ + (+200мВ) + + +(+2мА,20мА) + + + +
890C + + + + + + + + +
890D + + + + (+20мА) + + + +
890F + + + + + + + + + +
890G + + + + + + + + + + +

Средняя цена: 20-25$

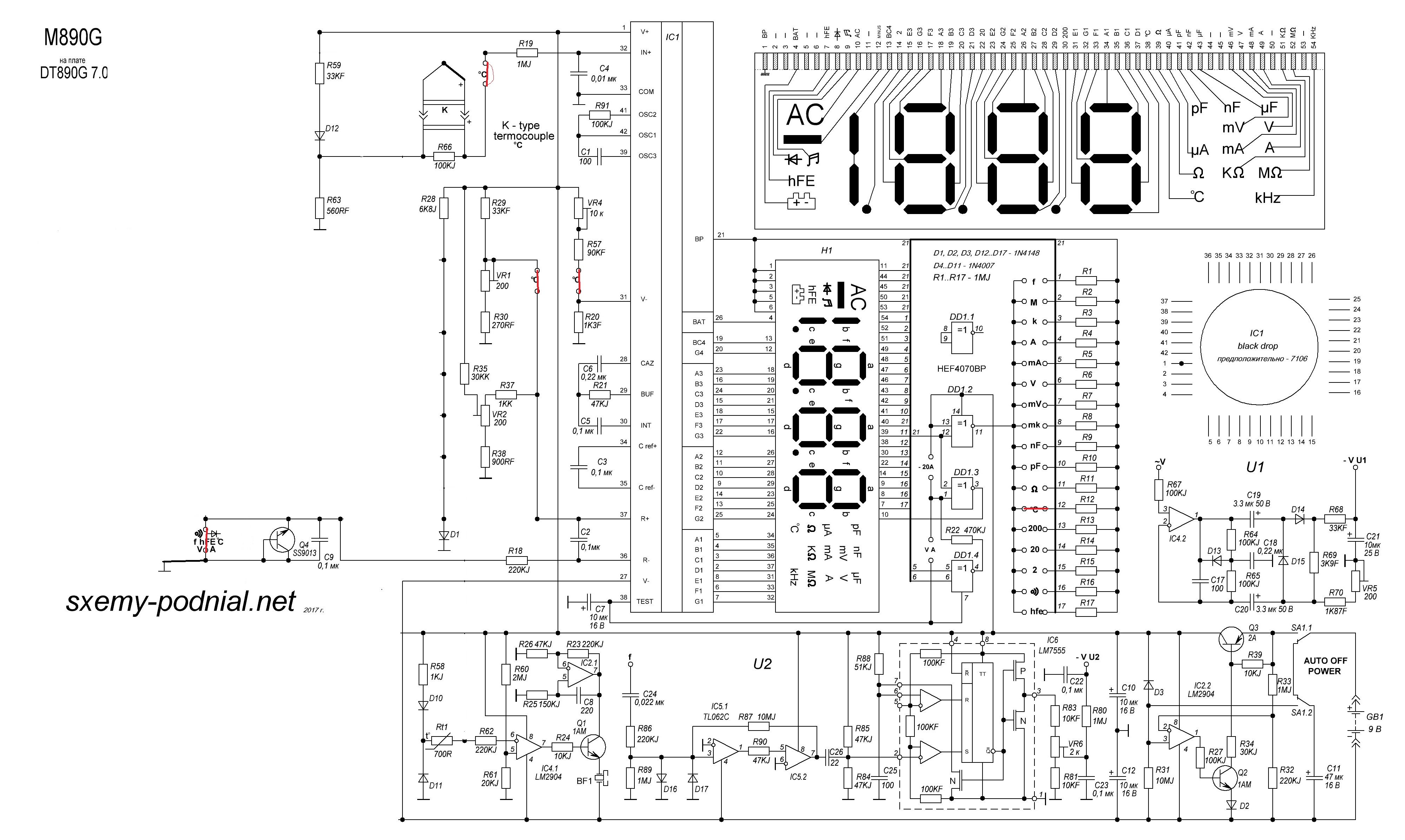

Ниже приведена схема цифрового мультиметра M890G:

Mastech m890g инструкция - JSFiddle

Editor layout

Classic Columns Bottom results Right results Tabs (columns) Tabs (rows)

Console

Console in the editor (beta)

Clear console on run

General

Line numbers

Wrap lines

Indent with tabs

Code hinting (autocomplete)

(beta)

Indent size:

2 spaces3 spaces4 spaces

Key map:

DefaultSublime TextEMACS

Font size:

DefaultBigBiggerJabba

Behavior

Auto-run code

Only auto-run code that validates

Auto-save code (bumps the version)

Auto-close HTML tags

Auto-close brackets

Live code validation

Highlight matching tags

Boilerplates

Show boilerplates bar less often

M890G Digital Multimeter

В статье «Коррекция ошибки мультиметра М890С при измерении температуры» (1) описана методика подстройки измерителя температуры подбором сопротивления одного из резисторов. Однако проще поступить иначе, ведь в приборе для этой цели имеются специальные подстроенные резисторы.
На рисунке приведена схема измерителя температуры, которая образуется при установке переключателя рода работы мультиметра в положение измерения температуры (контакты SA1.1—SA1.3 замкнуты). Эта схема типична практически для всех мультиметров, имеющих функцию измерения температуры, но в приборах разных фирм могут быть непринципиальные отличия, связанные в большинстве случаев с изменением сопротивлений резисторов

Как видно, измеритель температуры выполнен по обычной схеме измерительного моста, левое плечо которого образуют резистор R2 (нумерация всех элементов условная), диод VD1 и резистор R3, а правое — резисторы R4—R6.
В диагональ моста включены последовательно датчик температуры ВК1 (термопара, подключаемая к розетке XS1) и дифференциальные входы аналого-цифрового преобразователя (АЦП). Таким образом, вырабатываемая датчиком ЭДС подается непосредственно на входы АЦП.

Как известно, ЭДС термопары пропорциональна разности температур горячего и холодного спаев, поэтому при точных измерениях температуру холодного спая фиксируют, обычно погружая его в воду с таящим льдом.
В упрощенном варианте в измеритель вводят термозависимый элемент (в данном случае — диод VD1). Если температура датчика, прибора и окружающей среды одинакова, ЭДС термопары равна нулю, и в этом случае диод работает как датчик температуры воздуха.
Начальную подстройку показаний выполняют подстроечным резистором R5 по температуре окружающей среды. Однако этого недостаточно — требуется еще и регулировка чувствительности измерителя. У АЦП ICL7106 она определяется значением образцового напряжения на выводах 35 и 36.
При измерении электрических величин (кроме сопротивления) образцовое напряжение задается делителем напряжения R7R12R14 и равно 100 мВ. В режиме термометра на вход 36 подается дополнительное напряжение, снимаемое с делителя R8—R10, и подстроечным резистором R9 устанавливают требуемую чувствительность. Последняя обратно пропорциональна образцовому напряжению, — чем оно меньше, тем выше чувствительность.
Таким образом, настройку «термометра» выполняют в два этапа. Сначала подстроечным резистором R5 устанавливают показания прибора равными температуре окружающего воздуха, затем датчик температуры нагревают до известной температуры (например, погружают в кипящую воду) и подстроечным резистором R9 добиваются соответствующих показаний. Эти регулировки взаимозависимы, поскольку изменение чувствительности влияет и на начальные показания. Поэтому операции настройки необходимо повторить несколько раз до получения нужных результатов.
Поскольку нумерация элементов на схеме, как отмечалось, условная (привести обозначения для всех моделей приборов нереально), возникает вопрос: как отыскать в мультиметре нужные подстроечные резисторы? Наиболее просто — с помощью омметра («прозвонкой»). Для этого переключатель рода работы устанавливают в положение измерения температуры и, не включая прибор, находят подстроечные резисторы, соединенные с выводами 30 и 36 микросхемы АЦП. Следует помнить, что во избежание повреждения микросхемы АЦП напряжение питания омметра должно быть не более 1,5 В.
Д. Турчинский
