Микросхема 7805 схема включения. Микросхемы стабилизаторов напряжения серии 78xx: схемы включения и применение

Как работают линейные стабилизаторы напряжения серии 78xx. Какие схемы включения использовать для стабилизаторов 7805, 7812 и других. Для чего нужны конденсаторы в схемах со стабилизаторами. Как правильно выбрать и подключить стабилизатор напряжения.

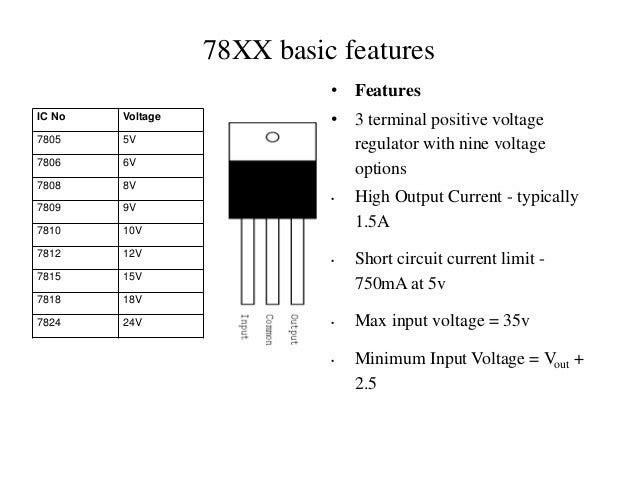

Что такое стабилизаторы напряжения серии 78xx

Микросхемы серии 78xx — это популярное семейство линейных стабилизаторов напряжения с фиксированным выходным напряжением. Они широко применяются в радиолюбительской практике и промышленной электронике для получения стабильного постоянного напряжения питания.

Основные особенности стабилизаторов 78xx:

• Три вывода — вход, земля, выход
• Фиксированное выходное напряжение (5В, 12В и др.)
• Выходной ток до 1-1,5А
• Защита от короткого замыкания и перегрева
• Не требуют внешних компонентов для работы
• Простота применения

Наиболее распространенные представители серии:

• 7805 — стабилизатор на 5В
• 7812 — стабилизатор на 12В
• 7815 — стабилизатор на 15В

Принцип работы линейных стабилизаторов напряжения

Линейные стабилизаторы напряжения, такие как микросхемы серии 78xx, работают по принципу регулируемого делителя напряжения. Внутри микросхемы есть опорный источник напряжения, операционный усилитель и регулирующий элемент (транзистор).

Упрощенно принцип работы можно описать так:

1. Часть входного напряжения снимается с внутреннего делителя и сравнивается с опорным напряжением
2. При отклонении выходного напряжения операционный усилитель изменяет управляющее напряжение на регулирующем транзисторе
3. Транзистор меняет свое сопротивление, стабилизируя выходное напряжение

Таким образом, стабилизатор поддерживает постоянное выходное напряжение при изменениях входного напряжения или тока нагрузки.

Типовая схема включения стабилизатора 78xx

Базовая схема включения стабилизатора напряжения 78xx выглядит следующим образом:

[Здесь можно добавить простую схему включения стабилизатора 7805]

Основные элементы схемы:

• Входной конденсатор C1 (электролитический, 0,33-1 мкФ)
• Выходной конденсатор C2 (электролитический, 0,1-10 мкФ)
• Микросхема стабилизатора (например, 7805)

Конденсаторы C1 и C2 необходимы для обеспечения устойчивой работы стабилизатора и подавления пульсаций. В некоторых случаях параллельно электролитическим конденсаторам ставят керамические емкостью 0,1 мкФ для лучшего подавления высокочастотных помех.

Назначение конденсаторов в схеме стабилизатора

Конденсаторы играют важную роль в работе схемы со стабилизатором напряжения:

Входной конденсатор (C1):

• Сглаживает пульсации входного напряжения
• Предотвращает самовозбуждение стабилизатора
• Уменьшает влияние индуктивности подводящих проводов

Выходной конденсатор (C2):

• Улучшает переходные характеристики при резком изменении тока нагрузки
• Снижает выходной импеданс на высоких частотах
• Подавляет выходные шумы стабилизатора

Использование комбинации электролитических и керамических конденсаторов позволяет эффективно подавлять помехи в широком диапазоне частот.

Выбор номиналов конденсаторов

При выборе номиналов конденсаторов для схемы стабилизатора следует руководствоваться следующими рекомендациями:

• Входной конденсатор C1: 0,33-1 мкФ (электролитический)
• Выходной конденсатор C2: 0,1-10 мкФ (электролитический)
• Дополнительные керамические конденсаторы: 0,1 мкФ

Точные значения лучше уточнять в документации на конкретную микросхему стабилизатора. Для большинства применений подойдут указанные выше номиналы.

Особенности применения стабилизаторов 78xx

При использовании стабилизаторов напряжения серии 78xx следует учитывать некоторые особенности:

• Минимальная разница между входным и выходным напряжением должна составлять 2-3В
• Максимальное входное напряжение обычно не должно превышать 35-40В
• При больших токах нагрузки необходимо обеспечить теплоотвод
• Для увеличения выходного тока можно использовать внешний транзистор
• Допускается параллельное включение стабилизаторов для увеличения тока

Применение стабилизаторов в радиолюбительской практике

Стабилизаторы напряжения 78xx широко используются радиолюбителями в различных устройствах:

• Блоки питания для радиоаппаратуры
• Лабораторные источники питания
• Стабилизаторы для Arduino и других микроконтроллеров
• Питание аудиоусилителей
• Зарядные устройства

Простота применения и доступность делают эти микросхемы отличным выбором для начинающих радиолюбителей.

Заключение

Стабилизаторы напряжения серии 78xx — это простое и надежное решение для получения стабильного питания в различных электронных устройствах. Правильное применение этих микросхем с учетом особенностей их работы позволяет создавать качественные источники питания для широкого спектра радиолюбительских конструкций.

L7805cv схема подключения

Регистрация Вход. Ответы Mail. Вопросы — лидеры Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• 78L05 схема включения и радиолюбительские конструкции
• Линейный стабилизатор напряжения LM7805. Самодельный блок питания на базе этого модуля
• Схема подключения стабилизатора L7805CV, описание характеристик
• Стабилизаторы напряжения 5в.
• Радиопилюля
• Интегральный стабилизатор 7805: описание, примеры подключения
• СТАБИЛИЗАТОРЫ ДЛЯ ПИТАНИЯ МИКРОСХЕМ
• Стабилизатор напряжения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Зачем нужен СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Как использовать стабилизаторы напряжения

78L05 схема включения и радиолюбительские конструкции

Трехвыводной стабилизатор напряжения L Схема подключения стабилизатора, распространяется на все микросхемы этой серии: Принципиальная схема стабилизатора: Output voltage — выходное напряжение. Рекомендуемое входное напряжение производители установили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Здесь мы видим, что стабилизатор может нам выдать одно из напряжений диапазона 4.

Не стабилизированное постоянное напряжение может варьироваться в диапазоне от 7. В этом то и есть большой плюс стабилизаторов. При большой нагрузке, а эта микросхема способна отдавать мощность порядка 15 Ватт, стабилизатор лучше оснастить радиатором и по возможности с вентилятором. Более полная схема стабилизатора: Для того, чтобы стабилизатор не перегревать, нужно придерживаться нужного минимального напряжения на входе микросхемы, то есть если у нас L, то на вход подаем вольт.

Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность — это нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

L трехвыводной стабилизатор напряжения. Input voltage — входное напряжение.

Линейный стабилизатор напряжения LM7805. Самодельный блок питания на базе этого модуля

Напряжение на выходе — 5 В. Максимальное входное напряжение — до 35 В. Максимальный выходной ток — 1,5 А. Стабилизированный — это значит, что при подключении к нему любой допустимой нагрузки напряжение в цепи питания не должно отклоняться больше, чем на 0,2 В в большую или меньшую сторону.

Самым доступным понижающим стабилизатором напряжения питания является микросхема КРЕН5А или ее аналог LCV. Схема подключения.

Схема подключения стабилизатора L7805CV, описание характеристик

Теперь поговорим о трех выводном стабилизаторе L Микросхема выпускается в двух видах, в пластмассовом корпусе — ТО, например как транзистор КТ и металлическом корпусе — ТО-3, например как всем известный КТ Три вывода, если считать слева на право — то соответственно вход, минус и выход. Последних две цифры в маркировке указывают на стабилизированный выход микросхемы — L — 5 в, — 6 в. Ниже будет описание и схема включения стабилизатора, которая подходит для всех микросхем этой серии. На конденсаторы малой емкости не смотрим, желательно поставить побольше. Output voltage — выходное напряжение. Input voltage — входное напряжение. В нашем примере выдает нам на выходе 5 вольт.

Стабилизаторы напряжения 5в.

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на микроконтроллерах. Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости, для сглаживания пульсаций и желательно быть стабилизированным. Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов, роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую.

Схема имеет встроенную защиту от перегрева и встроенную односкатную защиту выходного транзистора от перегрузок.

Радиопилюля

Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша схема работает от напряжения питания 5 вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05 Стабилизатор 5V! На микросхеме LCV. В природе существуют две разновидности с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения.

Интегральный стабилизатор 7805: описание, примеры подключения

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор. Микросхема — стабилизатор 78L05 имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи. Зарубежным аналогом является ka Конденсатор С1 на входе необходим для ликвидации ВЧ помех при подаче входного напряжения.

На микросхеме LCV. В природе существуют две разновидности с Стандартная схема подключения стабилизатора 78L

СТАБИЛИЗАТОРЫ ДЛЯ ПИТАНИЯ МИКРОСХЕМ

В природе существуют две разновидности с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

Стабилизатор напряжения

ВИДЕО ПО ТЕМЕ: Стабилизатор 5V! На микросхеме L7805CV.

Стабилизатор напряжения — важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки. Такие стабилизаторы имеют три вывода: вход, земля общий и вывод. Например, стабилизатор на выходе будет выдавать 5 Вольт, соответственно 12 Вольт, а — 15 Вольт. Все очень просто.

Широкое применение в электронике нашли интегральные стабилизаторы напряжения и особенно один их вид — стабилизаторы с фиксированным выходным напряжением в трехвыводных корпусах. Они хороши тем что не требуют внешних элементов кроме конденсаторов фильтров , регулировок и имеют широкий диапазон токов в нагрузках.

Да 0 Нет 0. Добавлять комментарии могут только зарегистрированные пользователи. Обратная связь. Мобильная версия сайта. Автор сайта не гарантирует, что опубликованные материалы не содержат ошибок или ложных сведений, а также не несёт никакой ответственности за прямые или. Ответственность лежит на лице, использующем данные материалы.

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно.

Lm7805 схема включения характеристики

Маломощный аналог Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стабилизаторы напряжения 5в.
• Микросхемы серии 78xx
• О стабилизаторах напряжения и стабилизаторах тока «Крен» привет
• Стабилизатор напряжения
• LM317 и LM317T схемы включения, datasheet
• Схема подключения стабилизатора L7805CV, описание характеристик
• Блок питания – для новичков в радиоделе
• Интегральный стабилизатор 78L05: описание, примеры подключения, datasheet
• Стабилизированный регулируемый блок питания с защитой от перегрузок

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: самодельный стабилизатор напряжения для LED / светодиодов

Стабилизаторы напряжения 5в.

Взял отсюда Схема подключения светодиода к проектору Здравствуйте, может кто подскажет по схеме,нужно чтобы при включении проектора замыкались контакты Схема подключения двухпроводного УЗ датчика Всем привет. Суть вопроса такова: имеем двухпроводной УЗ датчик, который идет со всеми китайскими Схема подключения пускателя через терморегулятор Всем привет!!! Нужна помощь, нужно подключить пускач через терморегулятор,кое как нашел схему Поделитесь пожалуйста схемой подключения модуля и Схема подключения В моем районе появился незапароленный wi-fi, бьющий на приличное расстояние.

При попытке Схема подключения роутера Всем привет, делаю ремонт в новостройке. Смысл такой нужно подключить телек и комп к сетевому Блоги программистов и сисадминов. Vkontakte ,. Facebook , Twitter. Тесты Блоги Социальные группы Все разделы прочитаны. Просмотров Ответов Метки нет Все метки. Всем привет! Подскажите пожалуйста, какую схему подключения использовать и какие куда конденсаторы вставлять? Режим работы стабильный, без регулировки напряжения или тока. Ток постоянный.

QA Эксперт. Схемы разные : В первых двух два конденсатора, в третьей три конденса и диод. Какую мне лучше использовать? Подойдут ли для этих целей SMD конденсаторы? КРЕН5 и это одно и то же. Без диода правильно, с диодом — неправильно вернее не ручаюсь, может диод для каких других целей нужен, но в твоём случае он точно не нужен.

Про конденсаторы — SMD можно пусть 0. На вход хорошо непомешает еще и электролит, особенно если входное напряжение нестабильно. Напряжение с запасом, ёмкость — чем больше, тем лучше : Я обычно смотрю по геометрическим размерам. Ну, мкФ хватит вполне. Оно будет выше на напряжение стабилизации стабилитрона.

Господа, спасибо за ваши ответы! Конденсаторы можно использовать только указанных номиналов, или можно и чуть побольше? Имеет значение материал? Кондеры — не меньше тех, что в первой схеме. Больше — можно. Если место позволяет — желательно так и делать. Керамика, пленка, тантал — по большому счету все равно, если не заниматься прикладной аудиофилией. Кондеры нужны, чтобы подавить самовозбуждение генерацию.

Бывает так, что работает и без них, но никто не гарантирует. Answers Эксперт. Опции темы. Реклама — Обратная связь. Регистрация Восстановить пароль. Все разделы прочитаны. Схема подключения KIA A Ответов 12 Метки нет Все метки Всем привет! Ток постоянный 0. Спасибо, так и сделал 0. Искать еще темы с ответами Или воспользуйтесь поиском по форуму:.

КиберФорум — форум программистов, компьютерный форум, программирование.

Микросхемы серии 78xx

Схемы включения и особенности линейных стабилизаторов. Микросхемы далее ИМС линейных стабилизаторов напряжения очень удобны для применения в различных схемотехнических проектах, не требующих высоких КПД и больших мощностей. При использовании правильных схемотехнических решений, они обеспечивают более высокую надёжность за счёт меньшего числа компонентов, даже с учётом интегральных и меньший уровень шумов, кроме того такие источники питания проще в проектировании и реализации. Дополнительным плюсом также являтся то, что многие ИМС стабилизаторов обеспечивают встроенную защиту от перенапряжения, от превышения тока и от переполюсовки входного напряжения — всё это позволяет в большинстве случаев обойтись без дополнительных элементов в схеме. Из недостатков данных решений следует отметить два основных: Низкий КПД — «лишнее» напряжение такие схемы фактически сбрасывают в тепло, что, соответственно, в большинстве случаев требует применения дополнительного охлаждения. Необходимость положительной разницы напряжений между входом и выходом — даже самые лучшие модели линейных стабилизаторов имеют падение напряжения около 0. Несмотря на все недостатки, такие схемы часто вполне уместно использовать в своих проектах.

Искал схему подключения КРЕН-5, узнал, что это аналог KIA A любого производителя, не обязательно KIA (например LM и т.д.) не уступают по характеристикам старым навесным компонентам.

О стабилизаторах напряжения и стабилизаторах тока «Крен» привет

LCV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале. На рисунке выше, представлена типичная схема линейного стабилизатора L с положительной полярностью 5v и номинальным рабочим током 1. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2. Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе. Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:. На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет.

Стабилизатор напряжения

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе.

Что нам потребуется для этого устройства: кусок макетной платы, микросхема стабилизатора напряжения , нестабилизированный сетевой адаптер с параметрами, скажем, 18 В и 1 А Кроме того понадобится переменный резистор , обычные резисторы и некоторые конденсаторы , номиналы которых мы определим, проводя эксперименты за компьютером Возможно, понадобятся некоторые разъемы Цель этой первой работы — узнать, как устроен блок питания , попутно собрав полезное устройство. Рис 31 Цифровой вольтметр.

LM317 и LM317T схемы включения, datasheet

Стабилизатор напряжения — важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки. Такие стабилизаторы имеют три вывода: вход, земля общий и вывод. Например, стабилизатор на выходе будет выдавать 5 Вольт, соответственно 12 Вольт, а — 15 Вольт. Все очень просто. А вот и схема подключения таких стабилизаторов.

Схема подключения стабилизатора L7805CV, описание характеристик

В природе существуют две разновидности с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций. При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Микросхема — стабилизатор 78L05 () имеет тепловую защиту, Типовая схема включения стабилизатора 78L05 (по datasheet).

Блок питания – для новичков в радиоделе

Но какая между ними разница? Как работают эти стабилизаторы? В какой схеме нужен дорогой стабилизатор напряжения, а где достаточно простого регулятора? Ответы на данные вопросы вы найдёте в этой статье.

Интегральный стабилизатор 78L05: описание, примеры подключения, datasheet

ВИДЕО ПО ТЕМЕ: Стабилизатор 5V! На микросхеме L7805CV.

Нижний предел регулировки этих микросхем составляет 1, Автор предлагает несколько технических решений БП на базе данных микросхем. Этот интегральный стабилизатор имеет термостабильную защиту по току и защиту выхода от короткого замыкания. Выпрямленное входное напряжение подается с диодного моста на конденсатор С1. Транзистор VT2 и микросхема DA1 должны располагаться на радиаторе.

Интегральный стабилизатор L CV — обычный трехвыводной стабилизатор положительного напряжения на 5В. Выполнен в стандартном корпусе TO см.

Стабилизированный регулируемый блок питания с защитой от перегрузок

Да 0 Нет 0. Добавлять комментарии могут только зарегистрированные пользователи. Обратная связь. Мобильная версия сайта. Автор сайта не гарантирует, что опубликованные материалы не содержат ошибок или ложных сведений, а также не несёт никакой ответственности за прямые или.

Известно, что яркость светодиода очень сильно зависит от протекающего через него тока. В то же время ток светодиода очень круто зависит от питающего напряжения. Отсюда возникают заметные пульсации яркости даже при незначительной нестабильности питания. Но пульсации — это не страшно, гораздо хуже то, что малейшее повышение питающего напряжения может привести к настолько сильному увеличению тока через светодиоды, что они просто выгорят.

Источник питания

— Использование конденсаторов в схеме регулятора напряжения с использованием 7805 и 7812?

спросил 1 год, 2 месяца назад

Изменено 1 год, 2 месяца назад

Просмотрено 570 раз

\$\начало группы\$

Я новичок в электронике, поэтому мне не хватает базовых знаний в области электроники.

Я нашел эту схему создания регулируемого источника питания 5 В и 12 В постоянного тока из переменного тока. Диаграмма ниже:

Вот что я знаю о схеме:

• J1 может преобразовывать переменное напряжение с помощью трансформатора напряжения
• Диодный мост преобразует переменный ток в постоянный, но преобразованный постоянный ток волнообразный
• С1 (электролитический конденсатор) и С2 (керамический конденсатор) используются для сглаживания волнообразного постоянного тока
• LM7805 и 7812 — регуляторы, используемые для обеспечения постоянного напряжения 5 В/12 В для выхода J2/J3
Резисторы
• R1/R2 используются для ограничения тока светодиодов D1/D2. Если загорелись оба светодиода, мы знаем, что во всей цепи есть ток.

У меня есть несколько вопросов:

1. Правильно или неправильно то, что я сказал выше?
2. Для чего нужны конденсаторы С3, С4, С5, С6? Они используются для сглаживания постоянного тока, чтобы сделать выходной постоянный ток более стабильным? В чем разница в использовании электролитических конденсаторов и керамических конденсаторов в этой схеме?

• блок питания
• конденсатор
• регулятор напряжения
• схема
• выпрямитель

\$\конечная группа\$

6

\$\начало группы\$

В основном правильно, за исключением того, что J1 является разъемом, как сказал jwh.

Для чего нужны конденсаторы С3, С4, С5, С6?

Как обычно, вы можете думать об этом во временной области или в частотной области:

Временная область: регуляторы напряжения не реагируют мгновенно на изменение тока нагрузки. Поэтому, если ток нагрузки быстро увеличивается, выходное напряжение будет падать на короткое время, пока регулятор не подтянется. Выходные конденсаторы обеспечивают кратковременное хранение, чтобы свести к минимуму это.

Частотный диапазон: выходной импеданс регулятора напряжения выглядит индуктивным, поскольку он возрастает с увеличением частоты. Чтобы получить низкий выходной импеданс (чтобы свести к минимуму изменение Vout при изменении тока нагрузки) в широкой полосе частот, добавляются конденсаторы, которые обеспечивают низкий импеданс на высокой частоте.

Эти конденсаторы также важны для стабильности: всегда проверяйте таблицу данных, некоторые регуляторы будут колебаться с неправильными конденсаторами. Однако регуляторы серии 78xx непривередливы.

Если между регулятором и нагрузкой есть длинные провода, это увеличит индуктивность, поэтому напряжение питания на нагрузке будет больше зависеть от тока нагрузки. Таким образом, мы добавляем развязывающие конденсаторы близко к нагрузке. В этом случае эти развязывающие колпачки отвечают за поддержание низкого импеданса питания и накопление некоторой энергии для быстрых изменений тока нагрузки, а колпачки, расположенные рядом с регулятором, больше отвечают за поддержание его стабильности.

\$\конечная группа\$

\$\начало группы\$

Правильно или неправильно то, что я сказал выше?

В основном, за исключением заявления о J1. J обычно обозначает разъем, и это не трансформатор или другое устройство, которое изменяет входное напряжение сети переменного тока. Эта часть схемы не показана, и, вероятно, для этой схемы требуется некоторое входное напряжение переменного тока, например 15 В переменного тока.

Для чего нужны конденсаторы С3, С4, С5, С6? Они используются для сглаживания из постоянного тока, сделать выходной постоянный ток более стабилизированным? В чем разница в использовании электролитических конденсаторов и керамических конденсаторов в этом схематично?

Эти конденсаторы на стороне выхода помогают поддерживать выходное напряжение при различных условиях нагрузки. Так же, как и входные боковые заглушки, они обеспечивают фильтрацию.

Электролитические колпачки лучше работают на низких частотах, а керамические колпачки лучше работают на высоких частотах. Таким образом, комбинируя их, вы получаете разумное покрытие различных нагрузок, некоторые из которых могут включать переключающие устройства, предъявляющие более высокие требования к частоте питания.

\$\конечная группа\$

1

\$\начало группы\$

Помимо предотвращения колебаний, как упоминалось в других ответах, выходные конденсаторы также значительно подавляют шум в линиях питания: опорные напряжения в таких схемах, как 7805 и 7812, шумные, и этот шум усиливается вместе с опорным напряжением для достижения выходного напряжения. Площадь чипа не дает достаточно места для добавления сглаживающих конденсаторов для подавления шума опорного источника. Вместо этого вы ставите конденсатор на выходе. Это работает достаточно хорошо, потому что линейный регулятор действует как источник тока, но не как приемник, поэтому он не перекачивает ток туда и обратно в соответствии с шумом источника опорного напряжения.

Для двигателей и других нагрузок и логических цепей такой шум на линиях питания не слишком важен. Для аудио и измерительных цепей это может быть довольно вредным.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Простой источник питания 5 В

Краткое описание схемы

• Краткое описание работы: Дает хорошо регулируемый выход +5 В, допустимый выходной ток 100 мА
