Характеристика реле зарядки для «шестерки» ВАЗ-2106, возможные неисправности
Реле на автомобиле ВАЗ-2106 – это прибор, служащий выключателем. Его основная цель – размыкание и замыкание определенных участков электрической цепи в момент достижения конкретных показателей неэлектрических и электрических величин.
Данный прибор играет роль коммутатора тока нагрузки для исполнителя, к примеру, генератора, стартера, вентилятора либо другого потребителя, потребляющего большое количество энергии.
Электрическое реле зарядки для ВАЗ-2106 устроено таким образом:
- электрический магнит – провод, намотанный на катушку, имеющую металлический сердечник;
- якорь – некая пластина. Ее роль – управление контактами;
- переключатель (замыкающий либо размыкающий определенную группу контактов).
Читайте также: Замена маслосъемных колпачков в ВАЗ-2106
В момент появления электрического тока в обмотке электромагнита появляется магнитное электрическое поле.
Сила появившегося магнитного поля прижимает к сердечнику якорь. В свою очередь, при помощи специальных толкателей якорь сдвигает контакты, тем самым замыкая либо размыкая их.
На автомобилях ВАЗ-2106 применяются два основных вида реле-регуляторов напряжения (реле зарядки).

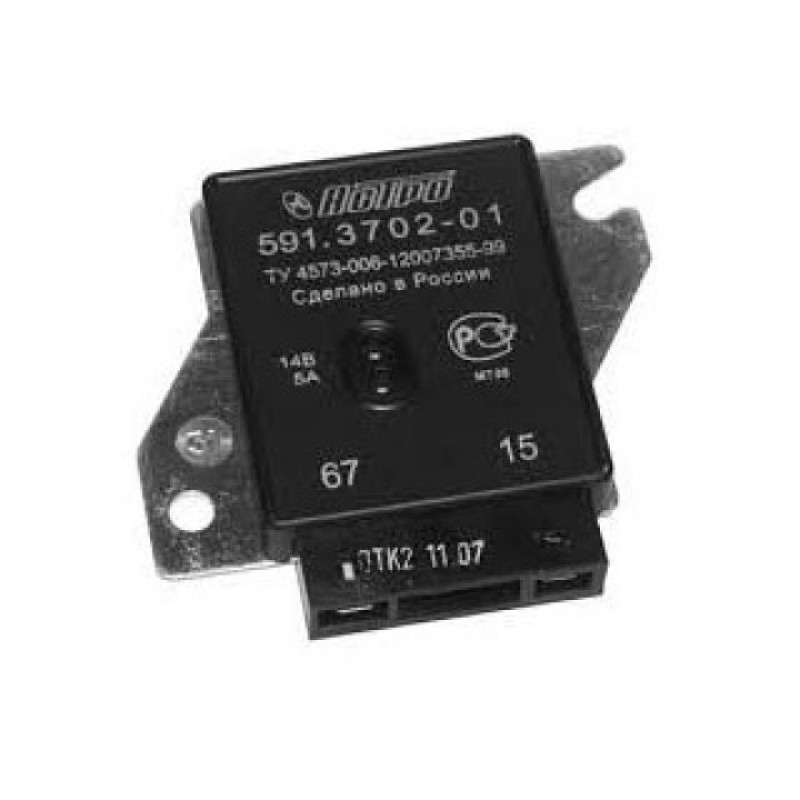

- Реле-регулятор 121.3702. Прибор нового образца. Данное реле широко используется в наше время, так как не требует дополнительных настроек и регулировок.
- Электрорегулятор магнитного типа с маркировкой РР-380. Устаревший образец прибора, изготовление которого на настоящий момент остановлено. Данная деталь больше не используется на автомобилях ВАЗ-2106.
Возможность замены реле напряжения предусмотрена таким образом, что необходимость в доработках в автомобиле ВАЗ-2106 отсутствует. Это говорит о том, что вмешиваться в систему зарядки автомобиля не потребуется.
Читайте также: Какие есть индикаторы и лампы на панели ВАЗ-2112
Перед заменой реле зарядки старого образца следует проверить новое на работоспособность.
Для этого заводим автомобиль ВАЗ-2106. Обороты двигателя должны составлять 2 500-3 000. После этого отключаем все приборы, которые могут использовать электричество (зажигание остается включенным). При помощи тестера измеряем напряжение на клеммах аккумуляторной батареи. Оно должно быть приближено к 14 В.
- Изношенные щетки генератора. Если длина щеток генератора автомобиля ВАЗ-2106 стает недостаточной, может пропасть заряд. При диагностировании неисправности в первую очередь следует тщательно проверить состояние щеток в генераторе. Их длина не должна быть меньше 12 миллиметров. Если она не вписывается в минимальные требования, тогда их необходимо заменить.
- Не работает диодный мост генератора. Выход из строя одного либо нескольких элементов блока выпрямителя может быть причиной неисправности зарядки. Следует при помощи тестера проверить исправность всех диодов.
- Предохранители. При отсутствии зарядного тока в автомобиле ВАЗ-2106 стоит проверить плавкие предохранители.
Если обнаружен сгоревший, его следует заменить. - Генераторный ремень и его натяжка. Генераторный ремень выполнен в форме клина, поэтому его распирает между щеками в шкиве. При износе шкива генераторный ремень может проскальзывать в щеках. Из-за этого иногда проявляются проблемы с зарядкой. В таком случае незамедлительно необходимо поменять шкив и ремень генератора.
- Клеммы аккумуляторной батареи. Если на аккумуляторной батарее есть окисление клемм, это может препятствовать заряду батареи. В данном случае следует почистить клеммы содой, растворенной в воде. Такое средство способно снять налет. После полной очистки клемм от окисления следует хорошо протереть их сухой тряпкой, после чего смазать густой смазкой.
Если обнаружен сгоревший, его следует заменить.Читайте также: Замена бампера на ВАЗ-2114
Как вам статья?
Рейтинг
( Пока оценок нет )
Реле зарядки ВАЗ-2106: особенности и диагностика
Реле зарядки на ВАЗ-2106 позволяет поддерживать уровень напряжения на клеммах аккумулятора на одном уровне.
Система электрооборудования на любой машине является самой сложной. Даже на примитивных автомобилях «классической» серии ВАЗ. Но в общем все генераторы на любых автомобилях схожи – они состоят из одинаковых по принципу действия элементов. Отличия только в размерах и типах привода.
Что такое реле зарядки
Вся система электрооборудования питается от двух источников:
- Аккумуляторной батареи – при остановленном двигателе. Именно от АКБ подается питание на обмотки стартера в момент запуска двигателя.
- Генераторной установки – она предназначена для питания всех потребителей при запущенном двигателе. Но первостепенная задача – это восстановление уровня заряда аккумулятора, так как после запуска он теряет емкость, причем значительно.
Величина напряжения аккумулятора всегда одинакова – может только уменьшаться, если не будет производиться зарядка.
А вот генератор автомобиля может вырабатывать напряжение в интервале 10-30 Вольт. Это большой диапазон, система электрооборудования не сможет справиться с такими перепадами.
Именно реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение, не допускает перенапряжения.
Конструкция генератора
В любом автомобиле, в том числе и в отечественной «шестерке», генератор состоит из таких узлов:
- Статор – это неподвижная часть, она крепится при помощи резьбовых соединений к кронштейнам на блоке двигателя. На статоре имеется обмотка (силовая), состоящая из трех равных частей – вырабатывается на ней переменное трехфазное напряжение.
- Ротор (якорь) – это вращающийся элемент, на нем имеется обмотка и два контактных кольца. Приводится в движение ременной передачей от коленчатого вала.
- Спереди и сзади на ротор устанавливаются крышки. Чтобы вращение было максимально плавным и свободным, используются подшипники.
- Шкив предназначен для передачи вращения на ротор. Устанавливается на нем же, посредством шпонки удерживается от проворачивания.
- Щетки позволяют передать напряжение на обмотку вращающегося ротора. Схема реле зарядки ВАЗ-2106 содержит также лампу, расположенную в приборной панели. Обратите внимание на то, что при ее сгорании происходит прекращение подачи напряжения на обмотку возбуждения.
- Полупроводниковые диоды выпрямляют трехфазное переменное напряжение. На выходе появляется постоянное однополярное.
Обратите внимание на то, что при ее сгорании происходит прекращение подачи напряжения на обмотку возбуждения.Реле зарядки на ВАЗ-2106, в отличие от большинства других автомобилей, устанавливается на кузове, а не в корпусе генератора. На многих современных машинах регулятор напряжения и щеточный узел совмещены в одном корпусе.
Для чего нужен регулятор напряжения
Основная функция реле зарядки аккумулятора на ВАЗ-2106 – это предотвратить появление скачков напряжения на выходе генераторной установки. Но вот стабилизировать большой ток оказывается не так уж и просто – для этого нужно применять очень массивные элементы. Если в слаботочных цепях можно обойтись установкой стабилитрона, то при токе 50-60 Ампер сделать это проблематично. Но выход есть – можно стабилизировать напряжение, поступающее на роторную обмотку возбуждения.
Если обратиться к школьному курсу физики, то можно узнать, что значение напряжения на выходе генератора полностью зависит от двух параметров – скорости движения и величины магнитного поля.
Другими словами, необходимо, чтобы скорость вращения ротора или величина магнитного поля были постоянны. Только в этом случае на выходе генератора напряжение не будет изменяться. Но невозможно без применения специальных средств поддерживать обороты ротора на одном уровне, остается одно – стабилизировать напряжение питания обмотки возбуждения.
Контактные регуляторы
До сих пор можно встретить автомобили, на которых установлены механические регуляторы напряжения. Они крайне несовершенны, обладают массой недостатков, но владельцы таких машин уверены в том, что «старое всегда лучше». И каждые три дня лезут под капот, чтобы производить корректировку зазора, чистку контактов. Но на примере контактных систем удобно рассматривать принцип действия регуляторов в целом. Суть протекающих процессов в полупроводниковых и механических немного схожа.
В основе конструкции находится обмотка – она намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкого провода. При диагностике такого реле нужно знать, что сопротивление этой катушки 17 Ом.
Контакты изготавливаются из вольфрама. Присутствует в конструкции шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, коммутация последних производится механическими контактами.
Электронные регуляторы напряжения
Произведено подключение реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, электронная или механическая система используется, назначение у нее одно – поддерживать напряжение на уровне 13,6 Вольт. Электронные устройства стабильнее механических и не требуют частого вмешательства – в них нет механических контактов, которые подгорают иногда.
Один минус – при использовании реле и щеток, заключенных в один корпус, менять придется сразу два узла. Но существуют регуляторы, которые закрепляются отдельно от щеточного узла.
Как проверять регулятор
О том, как проверить реле зарядки ВАЗ-2106, должен знать каждый автомобилист. Главные условия:
- Через устройство должно проходить напряжение, величина которого менее 14 Вольт. Для диагностики подключают к нему питание от аккумулятора автомобиля.
- Если напряжение свыше 14 Вольт, то оно не должно проходить через регулятор. Для проверки по схеме производится соединение элементов, а в качестве питания используется аккумулятор автомобиля и, например, две батарейки типа АА, соединенные с ним последовательно.
Для диагностики подключают к нему питание от аккумулятора автомобиля.Главный признак того, что реле зарядки ВАЗ-2106 вышел из строя – напряжение на клеммах аккумуляторной батареи ниже 13,6 Вольт.
