Микросхема для сабвуфера. Усилитель для сабвуфера своими руками: схемы и рекомендации по сборке

Как собрать усилитель для сабвуфера в домашних условиях. Какие схемы подойдут для автомобильного и домашнего сабвуфера. Какие компоненты выбрать для мощного усилителя НЧ. На что обратить внимание при сборке.

Особенности усилителей для сабвуферов

Усилитель для сабвуфера имеет ряд важных особенностей, которые нужно учитывать при самостоятельной сборке:

• Работа в диапазоне низких частот (20-200 Гц)
• Высокая выходная мощность (от 50 Вт и выше)
• Способность работать на низкоомную нагрузку (2-4 Ом)
• Наличие фильтра низких частот
• Повышенная устойчивость к перегрузкам

При выборе схемы усилителя для сабвуфера важно обращать внимание на эти параметры. Оптимальным решением обычно является использование специализированных микросхем или мощных MOSFET-транзисторов.

Схемы усилителей для автомобильных сабвуферов

Для автомобильного сабвуфера лучше всего подойдут усилители, работающие от напряжения бортовой сети 12-14 В. Рассмотрим несколько проверенных схем:

Усилитель на микросхеме TDA1562Q

Эта микросхема специально разработана для автомобильных аудиосистем и имеет следующие преимущества:

• Выходная мощность до 70 Вт на нагрузке 4 Ом
• Работа от напряжения 8-18 В
• Встроенная защита от перегрузок
• Минимум внешних компонентов

Схема усилителя на TDA1562Q очень простая и содержит всего несколько внешних деталей. Для сборки потребуется:

• Микросхема TDA1562Q
• Входные конденсаторы 470 нФ — 2 шт
• Выходные конденсаторы 2200 мкФ — 2 шт
• Резисторы 1 кОм — 2 шт
• Радиатор охлаждения

Такой усилитель отлично подойдет для автомобильного сабвуфера мощностью до 50-60 Вт.

Мостовое включение TDA2003

Для более мощного сабвуфера можно использовать мостовое включение двух микросхем TDA2003. Это позволит получить выходную мощность до 25-30 Вт при напряжении питания 12 В. Схема усилителя несколько сложнее, но все еще достаточно простая для самостоятельной сборки.

Усилители для домашних сабвуферов

Домашние сабвуферы обычно требуют более высокой мощности, поэтому для них лучше использовать усилители, работающие от сетевого напряжения 220 В. Рассмотрим несколько вариантов:

Усилитель на микросхеме TDA7294

TDA7294 — популярная микросхема для мощных аудиоусилителей. Ее основные характеристики:

• Выходная мощность до 100 Вт на 4 Ом
• Напряжение питания ±10…±40 В
• Низкий уровень искажений
• Тепловая защита

Для сборки усилителя на TDA7294 потребуется:

• Микросхема TDA7294
• Блок питания ±35 В
• Входные и выходные конденсаторы
• Резисторы обратной связи
• Массивный радиатор охлаждения

Такой усилитель обеспечит высокое качество звучания домашнего сабвуфера мощностью до 80-100 Вт.

На что обратить внимание при сборке

При самостоятельной сборке усилителя для сабвуфера важно учитывать следующие моменты:

• Используйте качественные компоненты с запасом по мощности
• Обеспечьте хороший теплоотвод от силовых элементов
• Экранируйте входные цепи от наводок
• Используйте толстые провода для силовых цепей
• Тщательно настройте фильтр низких частот
• Проверьте работу всех цепей защиты

При правильном подходе самодельный усилитель для сабвуфера может не уступать по качеству звучания дорогим готовым решениям. Главное — внимательно отнестись ко всем этапам сборки и настройки.

Полезные советы по настройке усилителя сабвуфера

После сборки усилителя для сабвуфера важно правильно его настроить для получения оптимального звучания. Вот несколько полезных советов:

• Подберите частоту среза фильтра низких частот. Обычно она составляет 80-120 Гц.
• Настройте уровень усиления так, чтобы сабвуфер звучал согласованно с основной акустикой.
• При наличии регулировки фазы, подберите оптимальное значение для устранения провалов АЧХ.
• Используйте тестовые сигналы для проверки линейности воспроизведения низких частот.
• Проверьте работу усилителя на максимальной громкости, убедитесь в отсутствии клиппинга.

Правильная настройка позволит раскрыть весь потенциал самодельного усилителя для сабвуфера и получить глубокий, четкий и мощный бас.

Заключение

Сборка усилителя для сабвуфера своими руками — интересный и полезный проект для любителей качественного звука. При правильном подходе можно получить отличный результат, сэкономив при этом значительные средства по сравнению с покупкой готового решения. Главное — внимательно отнестись к выбору схемы, качеству компонентов и соблюдению технологии сборки. И конечно, не забывать о мерах безопасности при работе с высоким напряжением и большими токами.

Усилитель для сабвуферов на основе TPA3255 / Своими руками (DIY) / iXBT Live

Как правило, сабвуферы — это законченные устройства, со своим встроенным усилителем, оптимально (ну или почти) подобранным к НЧ драйверу производителем. Иначе обстоит дело с сабвуферами встроенными в инсталляцию домашнего кинотеатра (включая и самые серьезные системы, там принято делать все по отдельности).

В предыдущей статье был приведен вариант возможной реализации встройки НЧ звена ДК.  И сразу встал вопрос: какой усилитель использовать для его раскачки? Подавляющее (думаю даже все) современные AV ресиверы не содержат усилителей для сабвуферов, поэтому придется что-то выдумывать.

Какие варианты?

А вариантов то немало.

Самый первый, купить специализированный усилитель, НО цена на них за гранью добра и зла, поэтому сразу НЕТ.

Можно купить просто мощный интегральный стерео усилитель (без фанатизма), мне надо качать два канала, поэтому стерео вариант в самый раз. Вариант хороший, можно поискать и на барахолке приличную модель. Из минусов, все таки устройство не маленькое и надо ему найти место. А также, хорошие интегральники стоят порой не меньше, а и дороже ресиверов (хорошо, если такой усилитель уже есть). Если есть возможность, то лучше подобрать марку и дизайн совпадающий с основным устройством, AV ресивером.  Этот вариант я оставил на потом, если ни чего другого не получится.

Можно прикупить специализированные board от готовых сабов. На китайских торговых площадках можно найти большой ассортимент таких девайсов. Возможно неликвид с заводов, а может распродажи остатков снятых с производства.

К примеру, у меня уже есть такая доска

Написано 120 вольт (для США, Японии похоже), но сейчас почти все импульсные блоки питания работают от широкого диапазона напряжений. И эта модель не исключение, прекрасно работает и от нашей сети. Данный вариант решения проблемы пассивного сабвуфера, также интересный. Тут и возможность регулировки усиления, кручения фазы и прочее имеется. В моем случае два таких усилителя можно было разместить на внутренних стенках консоли. Место удобное и не видно их особо и все под рукой. Но надо два, а у меня один. И опять подумалось об еще одном варианте. А этот оставлю для опционального мобильного саба, на будущее.

Микросхема TPA3255

А что если собрать что-то небольшое, что можно спрятать поглубже и не будет бросаться в глаза? Да и просто интересно стало, собрать чтонить такое. Собрать, разумеется из готовых узлов, чтобы быстро и не сложно.

Для сабвуферов, даже в среде аудиофилов, нет особого супротивления к цифровым усилителям D класса. А тут мы еще получаем самый высокий КПД, малые размеры и остальное из этого вытекающее, значит быть классу D.

Среди большого разнообразия таких усилителей у китайцев (а есть и прям специализированные) ни чего мне не приглянулось. Уж не знаю почему. Но, примерно наметился вектор в сторону усилителя на микросхеме от Texas Instruments  TPA3255. Характеристики многообещающие, в даташите не постеснялись написать о 260 Ватт с одного мостового канала (там выходит два таких) на 4 Омах и 1% тотал искажений. По отзывам штука еще и достаточно музыкальная.

На Алиэкспрессе можно найти вариант платы близкий к референсному от TI.  Но не совсем, не без изъянов.

Именно про эту плату много положительных отзывов. Остается некая неуверенность в качестве части компонентов на ней и вообще правильности их выбора. Кроме того, мне хотелось с блоком питания сразу.

Далее напрашивается вариант от ICEpower, но из Китая идут либо клоны, либо восстановленные платы. Официально же штука совсем не дешевая, хотя вариант точно заслуживает внимания.

И тут, на известном отечественном форуме, обнаружил вариант усилителя на всё той же TPA3255 (не буду указывать, что за форум и кто автор, кто захочет обнаружит быстро).

Решение интересное. Всё на одной плате, сразу подключаем к 220 вольт. Возможность работы как с дифференциальным, так и несимметричным сигналом на входе. Высококачественные компоненты, те же выходные дроссели не в пример того, что ставят китайцы. Микросхема установлена на обратной стороне, усилитель получился компактным и с отличным отводом тепла от TPA, через толстый бэкплейт размером со всю плату. С силовых элементов БП отвод сделан также на этот бэкплейт. Мелочь, а приятно, можно поменять ОУ на входе, они в «кроватках», но изначально стоят уже отличные. И еще один важный момент, в данном усилителе применена ООС дающая, по заверениям автора, приличную прибавку в качестве звучания.

Решение принято, беру такое.  Да, и просто захотелось поддержать отечественного разработчика.

Моя реализация в железе

Для своего усилителя выбрал один из самых дешевых корпусов с Алиэкспресс, размером примерно 310х130х55, со стандартным комплектом разъемов. Плата усилителя встала туда идеально. Также у китайцев была куплена плата защиты акустики (автор усилителя заверял, что защита не требуется, но я решил не рисковать) способная работать с мостовыми усилителями и имеющая свой независимый БП от 220 вольт. В качестве регулятора громкости китайский же ALPS на 50кОм, да кнопка включения с подсветкой от 220 вольт. Собственно и всё, остальное по мелочи уже тут и из личных запасов.

Особое внимание уделил разводки земли усилителя. Не подключаем земляной контакт сетевого шнура. Да, вроде как не совсем хорошо по технике безопасности. Но, если мы посмотрим на фирменные усилители, то зачастую этого контакта в разъеме на задней стенке просто нет. На плате усилителя есть отдельный общий контакт (не забываем, что усилитель работает в мостовом режиме и на колонках нет общего), относительно толстым и коротким проводом общий идет на RCA входные разъемы, таким образом исключаем земляную петлю от межблочных кабелей. Далее сигнал от RCA идет по микрофонному кабелю LCM-14 с витой парой внутри. Один провод это собственно сигнал. Второй это общий, его подпаиваем к общему на RCA и там же подключен экран. На другом конце кабеля подключен регулятор громкости, уже только витой парой, экран не подключаем! С ползунков потенциометра сигнал снимаем короткой самопальной витой и сразу на плату, опять общий тут подключен только у источника, со стороны ALPS, на плату идут только сигнальные провода. Так мы избежим земляных петель в усилителе.   Дополнительный общий провод, также из единственного места на плате усилителя, подключается к корпусу (разъемы RCA изолированы), при необходимости можно отключить.

На плате усилителя имеются индикаторы клипинга и ошибки, плюс есть разъем для подключения внешней индикации. Этим и воспользовался, подключив двухцветный светодиод на передней панели усилителя (дырка была от китайцев, так ее «залатал»).

В усилителе кабель-менеджмент к разъемам выполнен пайкой, а к платам стандартными коннекторами, как и было спроектировано автором. Соединения эти достаточно надежные, с большой площадью контакта, так что вполне достойное решение, плюс позволяет все быстро разобрать.

Ну и фото, что получилось

На время, данный усилитель потеснил SMSL AD18 на рабочем столе и поигрывает в паре с фунтиками. Нужен дифференциальный вход на звуковой карте, чтобы измерить в RMMA параметры, позже постараюсь это сделать.  Субъективные оценки же я пока давать не буду.

Итого

Из-за ремонта, нет возможности подключить и послушать его с сабвуферами, это откладывается. Есть несколько нерешенных вопросов, в частности о дистанционном включении сабжа. Возможно будет добавлена схема от триггера ресивера или это реализую через группу розеток в самой консоли под аппаратуру.

Схема 40 Вт усилителя сабвуфера на TDA8563 с низковольтным питанием

40 ватт выходной мощности при 14,4 вольтах питания и 2-омной нагрузке.
Схема усилителя автомобильного сабвуфера и для кучи — как я модифицировал
подаренный музыкальный центр.

«Только в свой день рождения узнаёшь сколько на свете ненужных вещей…». Эта народная мудрость, имеющая законченный, но унылый смысл, знакома каждому, кто имел счастье однажды родиться на свет и неосторожность собрать гостей на свой ДР.
Однако в данной истории — всё обстояло не так, чтобы совсем уж и плохо. И вместо категорически не рекомендованного мной перечня всякой бесполезной мелкой хрени, коллектив напрягся, собрался с мыслями и подарил мне. .. одну большую тяжёлую хрень, сдобрив её оригинальными, добрыми и искромётными пожеланиями.

Большая и тяжёлая… вещь оказалась винтажным стерео-проигрывателем винила, кассет, CD, USB и радио. А в описании гордо уточнялось, что это — не какой-нибудь там член моржовый, а оригинальное изделие от известной швейцарской компании, выпол- ненное в деревянном корпусе в ретро стилистике 60 — 70 гг.

На поверку изделие швейцарских мастеров оказалось выструганным в городе Шэньчжэнь, что раскинулся в дельте Жемчужной реки, и не из дерева, а из МДФ, покрытого шпоном.

При этом нареканий к качеству самого продукта никаких не возникало: приёмник хорошо ловил ФМ станции, CD и USB исправно работали, музыка звучала громко и относительно чисто.

Хорошая вещь на дачу! — сказал я жене.
Единственный нюанс — низкие частоты. И не сказать, чтобы они были плохие. Заморочка состояла в том, что их не было…, а конкретнее — НЕ БЫЛО ВООБЩЕ! Как класса!!!
Ну, ничего, — подумал я, — вертушка винила (в столь примитивном исполнении) мне ни разу не нужна, а на её место нормально встанет приличного размера низкочастотник.

Акустика, само собой, выйдет не по учебнику, но басить с хорошим динамиком — должна.
На место без сомнений выдранной вертушки так и просился 8-дюймовый динамик. Однако глубина большинства низкочастотников была чрезмерно высокой для того, чтобы вместить его в чрево конструкции. Поэтому выбор пал на динамик с малой монтажной глубиной — Audison APBMW S8-2. К плюсам громкоговорителя также можно отнести и его низкое номинальное сопротивление — 2 Ома.

Итак, что мы имеем в сухом остатке?
Радикальное нежелание ковыряться в схеме и конструкции подаренного изделия!
Поэтому — входной сигнал для сабвуфера будем снимать с клеммы штатного динамика.
Методом тыканья щупом мультиметра в разные точки ящика было выяснено, что усилитель внутри музцентра — мостовой и питается от 12 В, что выдаёт нам на-гора около 15Вт выходной мощности, а также постоянное напряжение на обоих выходах, а соответственно, и на обеих клеммах встроенных динамиков +6В.

В результате собранной информации получилась очень простая схема усилителя для сабвуфера, которая за счёт низковольтного (8…18 В) питания окажется весьма полезной и для автомобильных аудио-инсталляций.

Рис.1

На самом деле, довольно сложно найти микросхему УНЧ, которая в штатном режиме готова работать на 2-омную нагрузку. Поэтому недорогие и не сильно дефицитные мостовые ИМС TDA8560Q и TDA8563Q меня весьма порадовали, оказавшись в поле моего зрения.
При минимальном внешнем обвесе они обладают приличными звуковыми параметрами, не требуют на выходе цепочек Буше-Цобеля (что говорит о хорошей устойчивости схемы и отсутствии глубоких ООС), а также выдают при 14,4 вольтах однополярного и 2-омной нагрузке — 40 ватт выходной мощности.

Кроме того, выходной каскад усилителя работает в режиме мягкого ограничения (Soft Klipping). А это значит, что при достижении выходным сигналом максимальных значений, пики сигнала срезаются не резко, а наступает мягкая компрессия, что, в итоге, даёт мощное, неискажённое звучание.

На схеме Рис.1 микросхема TDA8563 (вернее один из 2-х её каналов) включена в штатном режиме, рекомендованном производителем, и никаких пояснений не требует.

На транзисторе Т1 выполнен фильтр нижних частот (ФНЧ) третьего порядка, жизненно необходимый для нормальной работы любого сабвуфера. Спад АЧХ за пределами высшей частоты полосы пропускания составляет 18дБ/октаву, а сама частота среза ФНЧ плавно перестраивается посредством переменного или подстроечного резистора R6. Коэффициент передачи фильтра близок единице.
Выбор полевого транзистора в фильтре обусловлен: как его высоким входным сопротивлением, так и возможностью достижения максимального значения размаха выходного напряжения, практически равного Up. Входное напряжение может достигать таких же величин.

Резисторы R1 и R2 задают режим работы полевика по постоянному току. Номинал R1 подбирается при настройке схемы с целью — получить на истоке Т1 уровень постоянного напряжения, равный Up/2.

Ввиду того, что низкочастотная составляющая звукового спектра у оригинального изделия полностью отсутствовала и, собственно говоря, сабвуферу не с чем было вступать в фазовые (временные) конфликты — от регулировки фазового сдвига также было решено отказаться.
В иной ситуации я бы посоветовал остановиться на схеме фильтра, снабжённого регулировкой фазового сдвига. Именно такую схему мы рассмотрели на странице (ссылка на страницу).



Усилитель для сабвуфера своими руками. Как сделать усилок для саба в машину

Автор admin На чтение 4 мин Просмотров 4.1к. Опубликовано 26.12.2018

Купить сабвуфер можно в любом специализированном магазине автомобильной акустики. В продаже есть как пассивные, так и активные модели, рассчитанные на любую мощность. Можно купить пассивную колонку и отдельный блок УНЧ. Несмотря на большой выбор многие предпочитают сделать короб и усилитель для сабав машину своими руками. Конструкция должна уверенно работать от бортовой сети автомобиля, обеспечивать соответствующую выходную мощность и определённый коэффициент нелинейных искажений. Низкочастотное устройство должно быть собрано надёжно, чтобы выдерживать постоянную тряску и вибрацию. Схемы усилков для сабамогут быть реализованы на биполярных транзисторах, полевых компонентах или интегральных микросхемах.

Содержание

1. Самодельный усилитель для сабвуфера
2. Мощный усилитель для сабвуфера своими руками
3. Самодельный усилитель для сабвуфера в машину
4. Усилитель 10 W для сабвуфера своими руками
5. Как собрать муз усилитель для сабвуфера

Самодельный усилитель для сабвуфера

Усилитель для саба своими руками лучше сделать на интегральной микросхеме. Сейчас выпускается большое количество интегральных компонентов, которые стабильно работают от автомобильного аккумулятора, обеспечивают хорошие характеристики и надёжны в любых условиях эксплуатации. Схема, собранная на дискретных элементах, содержит большое количество паек и соединений, что негативно сказывается при работе в условиях постоянной вибрации. Конструкция для автомобильного саба может быть собрана по одной из двух схем:

• Класс АВ
• Класс D

Аналоговый вариант с низким КПД, средней мощностью и высоким качеством воспроизведения всего спектра звуковых частот хорошо подходит для автомобиля. Низкочастотная система класса А обеспечивает лучшие показатели, но в реальных условиях они применяются редко. Класс Dили цифровая схема обеспечивает высокий КПДи большую выходную мощность. Благодаря особому режиму работы выходных полупроводниковых приборов, в звучании присутствуют нелинейные искажения, отчего звук приобретает неестественный оттенок.

Мощный усилитель для сабвуфера своими руками

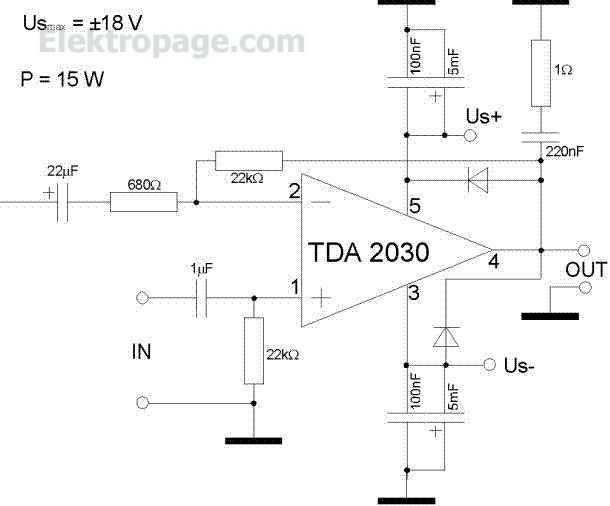

Простой усилитель для саба своими руками можно сделать на микросхеме TDA1562Q.Интегральная микросхема представляет собой мощный УНЧ, который подходит для построения автомобильных звуковых систем. Преимущество TDA1562Q заключается в том, что собранный на ней блок не требует для своей работы двухполярного источника питания и может подключаться непосредственно к автомобильному аккумулятору. Полоса воспроизводимых частот начинается с 15 Гц, поэтому микросхема подойдёт в качестве низкочастотного усилителя для сабвуфера. На нагрузке 4 Ома номинальная мощность составляет 50 ватт при коэффициенте гармоник 0,05% и соотношении сигнал/шум — 90 dB. На нагрузке 8 Ом мощность падает до 30 ватт.Максимальная мощность достигает 70 ватт. Минимальное и максимальное напряжение питания микросхемы составляет 8 и 18 вольт соответственно. Чтобы обеспечить нормальный тепловой режим, микросхему нужно установить на радиатор площадью не менее 400 см2.Самодельный усилитель для сабвуфера содержит небольшое количество дискретных элементов.

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

Усилитель 10 W для сабвуфера своими руками

Если большая мощность не требуется, то собрать усилок для сабвуфера можно на интегральной микросхеме или транзисторах. Очень хорошую схему УНЧ для сабвуфера можно собрать на интегральной микросхеме TDA2003. Если использовать только один корпус, то выходная мощность будет порядка 10 ватт. Для низкочастотных автомобильных акустических систем чаще используется мостовое включение двух микросхем. Такое включение позволяет получить до 25 ватт на нагрузке в 4 Ома. Питание схемы осуществляется от бортовой сети автомобиля. Поскольку количество дискретных элементов в схеме небольшое, печатную плату можно разработать самостоятельно. Сделать усилок для сабвуфера можно без печатной платы, распаяв элементы на макетной плате со стойками или лепестками. Чтобы избежать перегрева корпусов микросхем их нужно монтировать на радиаторах с теплопроводящей пастой.

Как собрать муз усилитель для сабвуфера

Многие радиолюбители используют схемы низкочастотных каналов с большой выходной мощностью, но этот параметр ограничивается напряжением питания автомобильной бортовой сети. Для получения хорошей мощности потребуется преобразователь напряжения, так как большинство микросхем работают от двухполярного напряжения, величина которого превышает возможности автомобильного аккумулятора. Усилитель для пассивного сабвуфера своими руками можно сделать на микросхеме TDA7294. Собрать усилок для активного саба потребуется только тогда, если его выходная мощность слишком мала. Можно собрать две аналогичных схемы и организовать мостовое подключение нагрузки. Выходная мощность возрастёт до 200 ватт, но нагрузка не должна быть менее 8 Ом. Чтобы сделать усилитель для сабвуфера в машину потребуется преобразователь напряжения. Микросхемы должны устанавливаться на радиаторах, чтобы избежать перегрева корпуса. В колонку можно установить кулер от компьютера, который будет охлаждать радиаторы мощного усилителя

Схема усилителя для сабвуфера

Схема усилителя для сабвуфера

Все знают что если вы задумались преобрести сабвуфер, или аудио систему, то в магазине они стоят немало.Но можно собрать сабвуфер самому, и первое что нужно это усилитель НЧ,т.к знаем что роль саба воспроизводить низкие частоты.И соберем его по следующей схеме











Схема этого усилителя — это практически повторение схемы включения, предлагаемой производителем. И это неслучайно — уж кто лучше знает, как ее включать. И наверняка не будет никаких неожиданностей из-за нестандартного включения или режима работы.























Конструкция и детали

Расположение деталей и плата в lay скачиваем по ссылке

Печатная плата односторонняя и имеет размеры 65х70 мм:

Описание схемы для сабвуфера

Входная цепочка R1C1 представляет собой фильтр нижних частот (ФНЧ), обрезающий все выше 90 кГц. Без него нельзя — ХХI век — это в первую очередь век высокочастотных помех. Частота среза этого фильтра довольно высока. Но это специально — я ведь не знаю, к чему будет подключаться этот усилитель. Если на входе будет стоять регулятор громкости, то в самый раз — его сопротивление добавится к R1, и частота среза снизится (оптимальное значение сопротивления регулятора громкости ~10 кОм, больше — лучше, но нарушится закон регулирования).

Далее цепочка R2C2 выполняет прямо противоположную функцию — не пропускает на вход частоты ниже 7 Гц. Если для вас это слишком низко, емкость С2 можно уменьшить. Если сильно увлечься снижением емкости, можно остаться совсем без низких. Для полного звукового диапазона С2 должно быть не менее 0,33 мкф. И помните, что у конденсаторов разброс емкостей довольно большой, поэтому если написано 0,47 мкф, то запросто может оказаться, что там 0,3! И еще. На нижней границе диапазона выходная мощность снижается в 2 раза, поэтому ее лучше выбирать пониже:

С2[мкФ] = 1000 / ( 6,28 * Fmin[Гц] * R2[кОм])

Резистор R2 задает входное сопротивление усилителя. Его величина несколько больше, чем по даташиту, но это и лучше — слишком низкое входное сопротивление может «не понравиться» источнику сигнала. Учтите, что если перед усилителем включен регулятор громкости, то его сопротивление должно быть раза в 4 меньше, чем R2, иначе изменится закон регулирования громкости (величина громкости от угла поворота регулятора). Оптимальное значение R2 лежит в диапазоне 33…68 кОм (большее сопротивление снизит помехоустойчивость).

Схема включения усилителя — неинвертирующая. Резисторы R3 и R4 создают цепь отрицательной обратной связи (ООС). Коэффициент усиления равен:

Ку = R4 / R3 + 1 = 28,5 раза = 29 дБ

Это почти равно оптимальному значению 30 дБ. Менять коэффициент усиления можно, изменяя резистор R3. Учтите, что делать Ку меньше 20 нельзя — микросхема может самовозбуждаться. Больше 60 его также делать не стОит — глубина ООС уменьшится, а искажения возрастут. При значениях сопротивлений, указанных на схеме, при входном напряжении 0,5 вольт выходная мощность на нагрузке 4 ома равна 50 Вт. Если чувствительности усилителя не хватает, то лучше использовать предварительный усилитель.

Значения сопротивлений несколько больше, чем рекомендовано производителем. Это во-первых, увеличивает входное сопротивление, что приятно для источника сигнала (для получения максимального баланса по постоянному току нужно чтобы R4 было равно R2). Во-вторых, улучшает условия работы электролитического конденсатора С3. И в-третьих, усиливает благотворное влияние С4. Об этом поподробнее. Конденсатор С3 последовательно с R3 создает 100%-ю ООС по постоянному току (так как сопротивление постоянному току у него бесконечность, и Ку получается равным единице). Чтобы влияние С3 на усиление низких частот было минимально, его емкость должна быть довольно большой. Частота, на которой влияние С3 становится заметной равна:

f [Гц] = 1000 / (6,28 * R3 [кОм] * С3 [мкФ] ) = 1,3 Гц

Эта частота и должна быть очень низкая. Дело в том, что С3 — электролитический полярный, а на него подается переменное напряжение и ток, что для него очень плохо. Поэтому чем меньше значение этого напряжения, тем меньше искажения, вносимые С3. С этой же целью его максимально допустимое напряжение выбирается довольно большим (50В), хотя напряжение на нем не превышает 100 милливольт. Очень важно, чтобы частота среза цепи R3С3 была намного ниже, чем входной цепи R2С2. Ведь когда проявляется влияние С3 из-за роста его сопротивления, то и напряжеине на нем увеличивается (выходное напряжение услителя перераспределяется между R4, R3 и С3 пропорционально их сопротивлениям). Если же на этих частотах выходное напряжение падает (из-за падения входного напряжения), то и напряжение на С3 не растет. В принципе, в качестве С3 можно использовать неполярный конденсатор, но я не могу однозначно сказать, улучшится от этого звук, или ухудшится: неполярный конденсатор это «два в одном» полярных, включенных встречно.

Конденсатор С4 шунтирует С3 на высоких частотах: у электролитов есть еще один недостаток (на самом деле недостатков много, это расплата за высокую удельную емкость) — они плохо работают на частотах выше 5-7 кГц (дорогие лучше, например Black Gate, ценой 7-12 евро за штуку неплохо работает и на 20 кГц). Пленочный конденсатор С4 «берет высокие частоты на себя», тем самым снижая искажения, вносимые на них конденсатором С3. Чем больше емкость С4 — тем лучше. А его максимальное рабочее напряжение может быть сравнительно небольшим.

Цепь С7R9 увеличивает устойчивость усилителя. В принципе усилитель очень устойчив, и без нее можно обойтись, но мне попадались экземпляры микросхем, которые без этой цепи работали хуже. Конденсатор С7 должен быть рассчитан на напряжение не ниже, чем напряжение питания.

Конденсаторы С8 и С9 осуществляют так называемую вольтодобавку. Через них часть выходного напряжения поступает обратно в предоконечный каскад и складывается в напряжением питания. В результате напряжение питания внутри микросхемы оказывается выше, чем напряжение источника питания. Это нужно потому, что выходные транзисторы обеспечивают выходное напряжение вольт на 5 меньше, чем напряжение на их входах. Таким образом, чтобы получить на выходе 25 вольт, нужно подать на затворы транзисторов напряжение 30 вольт, а где его взять? Вот и берем его с выхода. Без цепи вольтодобавки выходное напряжение микросхемы было бы вольт на 10 меньше, чем напряжение питания, а с этой цепью всего на 2-4. Пленочный конденсатор С9 берет работу на себя на высоких частотах, где С8 работает хуже. Оба конденсатора должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

Резисторы R5-R8, конденсаторы С5, С6 и диод D1 управляют режимами Mute и StdBy при включении и выключении питания. Они обеспечивают правильную последовательность включения/выключения этих режимов. Правда все отлично работает и при «неправильной» их последовательности , так что такое управление нужно больше для собственного удовольствия.

Конденсаторы С10-С13 фильтруют питание. Их использование обязательно — даже с самым наилучшим источником питания сопротивления и индуктивности соединительных проводов могут повлиять на работу усилителя. При наличии этих конденсаторов никакие провода не страшны (в разумных пределах)! Уменьшать емкости не стОит. Минимум 470 мкФ для электролитов и 1 мкФ для пленочных. При установке на плату необходимо, чтобы выводы были максимально короткими и хорошо пропаяны — не жалейте припоя. Все эти конденсаторы должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

И, наконец, резистор R10. Он служит для разделения входной и выходной земли. «На пальцах» его назначение можно объяснить так. С выхода усилителя через нагрузку на землю протекает большой ток. Может так случиться, что этот ток, протекая по «земляному» проводнику, протечет и через тот участок, по которому течет входной ток (от источника сигнала, через вход усилителя, и далее обратно к источнику по «земле»). Если бы сопротивление проводников было нулевым, то и ничего страшного. Но сопротивление хоть и маленькое, но не нулевое, поэтому на сопротивлении «земляного» провода будет появляться напряжение (закон Ома: U=I*R), которое сложится со входным. Таким образом выходной сигнал усилителя попадет на вход, причем эта обратная связь ничего хорошего не принесет, только всякую гадость. Сопротивление резистора R10 хоть и мало (оптимальное значение 1…5 Ом), но намного больше, чем сопротивление земляного проводника, и через него (резистор) во входную цепь попадет в сотни раз меньший ток, чем без него.

В принципе, при хорошей разводке платы (а она у меня хорошая) этого не произойдет, но с другой стороны, что-то подобное может случиться в «макромасштабе» по цепи источник_сигнала-усилитель-нагрузка. Резистор поможет и в этом случае. Впрочем, его можно вполне заменить перемычкой — он использован исходя из принципа «лучше перебдеть, чем недобдеть».

• Комментарии

Social Comments

⚡️Усилитель для сабвуфера собран на микросхемах

На чтение 4 мин Опубликовано 22. 12.2017 Обновлено 07.07.2019

Высококачественный усилитель собран на микросхемах КА2250, LM3914N, TDA1514A.

Несложный усилитель для сабвуфера своими руками изготовлен. Стереоусилитель для сабвуфера собран всего на трех микросхемах и пяти транзисторах представлен на нашем сайте. Условно его можно разделить на четыре узла: узел регулировки громкости на импортной микросхеме DA1; усилитель индикации, выполненный на интегральной микросхеме DA2 и транзисторе VT5, с линейкой светодиодов VD5-VD14; активный фильтр на транзисторах VT1-VT4 и усилитель мощности на микросхеме DA3.

Интегральная микросхема DA1 КА2250 представляет собой стереофонический цифроаналоговый регулятор громкости. В цифровую часть этой микросхемы входят тактовый генератор, 13-разрядный реверсивный регистр сдвига и дешифратор состояния регистра сдвига.

С помощью электронных ключей, которыми управляет дешифратор, через аттенюаторы пропускается входной сигнал. Аттенюаторы определяют величину усиления или ослабления сигнала. Увеличение громкости происходит при нажатии кнопки UP, а уменьшение при нажатии кнопки DOWN.

Интегральная микросхема КА2250 имеет относительно низкий уровень собственных шумов, о ее коэффициент гармоник на частоте 1 кГц при выходном сигнале 1 В не превышает 0,005%. К выводу 8 этой микросхемы предусмотрено подключение индикатора уровня сигнала. В данной конструкции индикатор уровня выполнен на ИМС LM3914N (можно применить также LM3915N и LM3916N).

На транзисторе VT5 построен предварительный усилитель. Чувствительность индикатора регулируется резистором R5. В этом усилителе индикатор уровня играет больше эстетическую, чем информационную роль, поэтому проводить или не проводить регулировку по точной установке 0 дБ, решать радиолюбителям, которые возьмутся за повторение этой конструкции. В качестве светодиодной шкалы можно использовать линейку ультра ярких светодиодов.

С выхода микросхемы регулятора громкости звуковой сигнал через конденсаторы С11 и С12 поступает на активный фильтр для сабвуфера, выполненный на транзисторах VT1-VT4. Разработчиком схемы этого фильтра является фирма «Витан» (г. Запорожье). Конструкция, которая предлагается этой фирмой, немного доработана путем изменения коэффициента усиления фильтра и замены всех электролитических конденсаторов неполярными.

Коэффициент усиления этого фильтра 1,5; частота среза 300 Гц; коэффициент гармоник не более 0,05%; коэффициент ослабления на частоте 10 кГц около -20 дБ. Выход фильтра подключен к резистору R24, с движка которого низкочастотный сигнал поступает на вход ИМС УМЗЧ TDA1514A, включенной по типовой схеме. Об этой микросхеме сказано и написано очень много.

Она обеспечивает выходную мощность сабвуфера 40 Вт на нагрузке 8 Ом при уровне нелинейных искажений не более 0,01%. В принципе, в качестве усилителя мощности низкой частоты можно использовать усилитель TDA7294, но предпочтение все же следует отдать TDA1514A. Реально TDA7294, имеет больший Кни (хотя и большую выходную мощность), да и стоит дороже.

В крайнем случае, если необходимо большая выходная мощность, можно включить два корпуса TDA1514A по мостовой схеме. Микросхему УМЗЧ следует установить на радиатор площадью не менее 500 см?. Можно также применить принудительное охлаждение с помощью вентилятора.

Несколько слов о блоке питания (рис.2). Трансформатор должен иметь две вторичные обмотки: для усилителя и регулятора громкости (20 В при токе 2,5 А), а также для фильтра и индикатора уровня (12 В при токе 0,4 А). Для питания ИМС УМЗЧ применяется нестабилизированное напряжение ±27,5 В, для питания микросхемы регулятора громкости на транзисторах VT1 и VT2 собраны два стабилизатора но напряжение ±5 В.

Схема однополярного блока питания для фильтра и индикатора уровня объяснений не требует. В качестве собственно сабвуфера можно использовать заводскую (готовую) низкочастотную АС или изготовить ее самому. Найти соответствующую литературу не составляет труда. Рекомендую использовать конструкцию акустической системы, описанную в [3], как наиболее подходящую под рассмотренный усилитель.

Самый лучший вариант – объединить в одном корпусе сабвуфер и усилитель для него (рис. З), но тогда надо следить за прочностью пайки и соединений, так как при работе усилителя будут присутствовать вибрации. Рассмотренный усилитель для сабвуфера не следует считать единственно возможной конструкцией, хотя он действительно способен обеспечить хороший звук.

При его повторении можно применить транзисторы и микросхемы других типов (например, активный фильтр можно выполнить на импортных аналогах транзисторов, индикатор уровня на отечественных ИМС, а в качестве УМЗЧ применить TDA7294 и т.п.). Исходя из высоких технических характеристик усилителя, хочется верить, что сабвуфер с усилителем, описанным в данной статье, займет достойное место в аудио- комплексе настоящих ценителей качественного звукового воспроизведения.

Читайте также статьи:

Микросхемы для усилителя звука в Украине.

Цены на Микросхемы для усилителя звука на Prom.ua

Аккумуляторный слуховой аппарат заушной Cyber Sonic Усилитель звука для уха с кейсом для хранения SPG

На складе в г. Киев

Доставка по Украине

467 грн

367 грн

Купить

SPG Shop

Усилитель звука автомобильный C-AMP SC2000AB усилок в машину 2-х канальный для колонок 4000Вт с пультом Black

На складе в г. Киев

Доставка по Украине

2 165 — 3 000 грн

от 11 продавцов

3 000 грн

2 362 грн

Купить

SPG Shop

Усилитель звука автомобильный 4 канала UKC 5800-4ch усилок в машину для колонок, автоусилитель SPG

На складе в г. Киев

Доставка по Украине

2 895 грн

2 279 грн

Купить

SPG Shop

Аккумуляторный слуховой аппарат заушной Cyber Sonic Усилитель звука для уха с кейсом для хранения LM

На складе в г. Киев

Доставка по Украине

457 грн

357 грн

Купить

Интернет магазин LIMESHOP

Усилитель звука автомобильный 4 канала UKC 5800-4ch усилок в машину для колонок, автоусилитель LM

На складе в г. Киев

Доставка по Украине

2 834 грн

2 218 грн

Купить

Интернет магазин LIMESHOP

Аккумуляторный слуховой аппарат заушной Cyber Sonic Усилитель звука для уха с кейсом для хранения PLM

Доставка из г. Киев

437 грн

342 грн

Купить

PLUMSHOP

Усилитель звука автомобильный 4 канала UKC 5800-4ch усилок в машину для колонок, автоусилитель PLM

Доставка из г. Киев

2 708 грн

2 119 грн

Купить

PLUMSHOP

Автомобильный усилитель звука для сабвуфера UKC PH.5800 8000W 4-х канальный, автоусилитель в машину (NS)

На складе в г. Киев

Доставка по Украине

2 518.75 грн

2 015 грн

Купить

💙💛 Интернет-магазин Non-Stop 🎁％🚚 ⤵

Усилители звука для сабвуфера в авто Sirocco SC-4000.4AB 4000W автомобильный усилитель 4-х канальный (NS)

На складе в г. Киев

Доставка по Украине

2 625 грн

2 100 грн

Купить

💙💛 Интернет-магазин Non-Stop 🎁％🚚 ⤵

Автомобильный набор кабелей дротов для подключения сабвуфера усилителя в машину комплект универсальный

На складе

Доставка по Украине

650 грн

570 грн

Купить

Интернет-магазин Магнитолка

Универсальний набор кабелей дротов для подключения установки усилителя сабвуфера в машину Бошман

На складе

Доставка по Украине

810 грн

740 грн

Купить

Интернет-магазин Магнитолка

Усилитель звука UKC AV-326BT для акустики

На складе в г. Киев

Доставка по Украине

1 950 грн

Купить

«Макрос»

Слуховой апарат CYBER SONIC, Усилитель звука Cyber Sonic, Cyber Sonic Кибер Соник, Аппарат для слуха

На складе

Доставка по Украине

180.42 — 206.77 грн

от 2 продавцов

192 грн

186.24 грн

Купить

Интернет-магазин Sonic-Shop

Усилитель звука в машину авто Roadstar 2000W 4-х канальный автоусилитель на 4 выхода канала для сабвуфера

На складе в г. Умань

Доставка по Украине

2 350 грн

1 900 грн

Купить

Интернет-магазин Магнитолка

Книга «Электроника для начинающих: логические микросхемы, усилители и датчики»

Заканчивается

Доставка по Украине

750 грн

Купить

Микроника

Смотрите также

Микросхема TDA7850 усилитель звука

На складе в г. Полтава

Доставка по Украине

239. 10 грн

Купить

IT Electronics

Микросхема IC звука и аудиокодека 338S1202 для iPhone 5S, iPhone 5C

На складе

Доставка по Украине

по 228 грн

от 4 продавцов

254 грн

228 грн

Купить

MobiAks — мобильные аксессуары и гаджеты

Микросхема TDA7850 усилитель звука

На складе в г. Полтава

Доставка по Украине

238.70 грн

Купить

Интернет магазин «E-To4Ka»

Усилитель звука UKC AMP-802BT — Bluetooth, USB, SD, FM, MP3 для авто Усилитель для акустики

На складе

Доставка по Украине

1 166 грн

1 049.40 грн

Купить

Детская електро гитара с микрофоном и усилителем голубая 1554

На складе в г. Нововолынск

Доставка по Украине

1 260 — 1 607 грн

от 7 продавцов

1 380 грн

1 260 грн

Купить

Интернет-магазин «ТИККО»

Микросхема TDA7385 усилитель звука

На складе в г. Полтава

Доставка по Украине

66.20 грн

Купить

IT Electronics

Микросхема TDA7851L усилитель звука

На складе в г. Полтава

Доставка по Украине

по 114.9 грн

от 2 продавцов

114.90 грн

Купить

IT Electronics

Микросхема TDA7854 усилитель звука

На складе в г. Полтава

Доставка по Украине

87.2 — 88.1 грн

от 2 продавцов

87.20 грн

Купить

IT Electronics

Усилитель звука AMP 747+BT / Звуковой усилитель с Bluetooth / Аудио усилитель для колонок

Доставка по Украине

8 213 грн

5 749.10 грн

Купить

Интернет-магазин HUGO

Усилитель звука для колонок ВМ600ВТ Bluetooth

Доставка по Украине

987 грн

842 грн

Купить

🥇Winner-Shop🏆

Микросхема Усилитель звука LM48861 Sony, original (PN:1217-2694)

Доставка по Украине

19 грн

Купить

MobilePlus. kh.ua

Слуховой аппарат-усилитель звука Micro Plus | Аппарат для слуха

Доставка по Украине

по 486 грн

от 5 продавцов

696 грн

486 грн

Купить

𝐆𝐫𝐚𝐧𝐝𝐌𝐚𝐫𝐤𝐞𝐭 – Трендовые товары по самым низким ценам

Микросхема TDA7385 усилитель звука

На складе в г. Полтава

Доставка по Украине

66.20 грн

Купить

Интернет магазин «E-To4Ka»

Kentiger HY-604 усилитель мощности звука 4-канальный для авто, колонок, mp3, FM, USB, SD, караоке, на TDA7388

На складе в г. Одесса

Доставка по Украине

1 444 грн

Купить

NADO.in.ua

Надежный и простой в использовании микрочиповый электрофорез в субмиллиметровых каналах для быстрого и высокоэффективного разделения

. 2021 1 декабря; 235:122747.

doi: 10.1016/j.talanta.2021.122747. Epub 2021 28 июля.

Пинг Вс ¹ , Цзин Ву ¹ , Шенхун Ян ² , Хунли Ли ³ , Лэй Чжао ¹ , Юаньхан Ван ¹ , Сяян Ван ⁴ , Цяошэн Пу ⁵

Принадлежности

• ¹ Государственная ключевая лаборатория прикладной органической химии, Ключевая лаборатория химии цветных металлов и использования ресурсов провинции Ганьсу, химический факультет Ланьчжоуского университета, Ланьчжоу, Ганьсу, 730000, Китай.
• ² Ключевая лаборатория молекулярной инженерии провинции Шаньдун, Школа химии и химического машиностроения, Технологический университет Цилу (Шаньдунская академия наук), Цзинань, 250353, Китай.
• ³ Государственная ключевая лаборатория прикладной органической химии, Ключевая лаборатория химии цветных металлов и использования ресурсов провинции Ганьсу, химический факультет Университета Ланьчжоу, Ланьчжоу, Ганьсу, 730000, Китай; Отделение акушерства и гинекологии, Первая больница Университета Ланьчжоу, Ключевая лаборатория гинекологической онкологии провинции Ганьсу, Ланьчжоу, Ганьсу, 730000, Китай.
• ⁴ Центр передового опыта в области экологической безопасности и биологических эффектов, Пекинская ключевая лаборатория зеленого катализа и разделения, факультет химии и биологии, Пекинский технологический университет, Пекин, 100124, Китай.
• ⁵ Государственная ключевая лаборатория прикладной органической химии, Ключевая лаборатория химии цветных металлов и использования ресурсов провинции Ганьсу, химический факультет Университета Ланьчжоу, Ланьчжоу, Ганьсу, 730000, Китай. Электронный адрес: [email protected].

• PMID: 34517615
• DOI: 10.1016/ж.таланта.2021.122747

Пинг Сунь и др. Таланта. 2021 .

. 2021 1 декабря; 235:122747.

doi: 10.1016/j.talanta.2021.122747. Epub 2021 28 июля.

Авторы

Пинг Вс ¹ , Цзин Ву ¹ , Шенхун Ян ² , Хунли Ли ³ , Лэй Чжао ¹ , Юаньхан Ван ¹ , Сяян Ван ⁴ , Цяошэн Пу ⁵

Принадлежности

• ¹ Государственная ключевая лаборатория прикладной органической химии, Ключевая лаборатория химии цветных металлов и использования ресурсов провинции Ганьсу, химический факультет Ланьчжоуского университета, Ланьчжоу, Ганьсу, 730000, Китай.
• ² Ключевая лаборатория молекулярной инженерии провинции Шаньдун, Школа химии и химического машиностроения, Технологический университет Цилу (Шаньдунская академия наук), Цзинань, 250353, Китай.
• ³ Государственная ключевая лаборатория прикладной органической химии, Ключевая лаборатория химии цветных металлов и использования ресурсов провинции Ганьсу, химический факультет Университета Ланьчжоу, Ланьчжоу, Ганьсу, 730000, Китай; Отделение акушерства и гинекологии, Первая больница Университета Ланьчжоу, Ключевая лаборатория гинекологической онкологии провинции Ганьсу, Ланьчжоу, Ганьсу, 730000, Китай.
• ⁴ Центр передового опыта в области экологической безопасности и биологических эффектов, Пекинская ключевая лаборатория зеленого катализа и разделения, факультет химии и биологии, Пекинский технологический университет, Пекин, 100124, Китай.
• ⁵ Государственная ключевая лаборатория прикладной органической химии, Ключевая лаборатория химии цветных металлов и использования ресурсов провинции Ганьсу, химический факультет Университета Ланьчжоу, Ланьчжоу, Ганьсу, 730000, Китай. Электронный адрес: [email protected].

• PMID: 34517615
• DOI: 10.1016/ж.таланта.2021.122747

Абстрактный

Микрочиповый капиллярный электрофорез (MCE) — это мощный метод быстрого разделения; однако его применение в обычных лабораториях все еще ограничено. Компромиссы, вызванные усилиями по решению различных проблем, таких как снижение стоимости его изготовления и обеспечение высокой эффективности разделения, подрывают конкурентоспособность этой технологии по сравнению с другими методами разделения. В отличие от традиционного стремления к узким микроканалам, в этом исследовании изучалась пригодность микрочипов с каналами субмиллиметрового размера с целью упрощения общей операции, снижения стоимости и повышения надежности. Для этого мы рассмотрели влияние напорного течения и джоулева нагрева на сепарацию. Подавление потока под давлением вязкими растворами было подтверждено с помощью моделирования и экспериментальных результатов, указывающих на то, что вязкости буфера достаточно для успешного разделения. Мы изготовили каналы размером 200 мкм × 230 мкм с помощью обработки с числовым программным управлением (ЧПУ) и получили теоретическое число пластин 4,8 × 10 9 .0007 5 м ^-1 и 5,3 × 10 ⁵ м ^-1 для малых молекул, меченных флуоресцеинизотиоцианатом (FITC), и фрагментов ДНК, соответственно, с вязкостью буфера 168 мПа·с (0,5 % гидроксипропилметилцеллюлозы, ГПМЦ ). Эти значения сравнимы с таковыми для микросхем с узким корпусом. Кроме того, мы не наблюдали каких-либо вредных эффектов при использовании буферов с низкой проводимостью. Мы исследовали быстрое и высокочувствительное обнаружение заражения микоплазмой и реальные образцы циркулирующей внеклеточной ДНК (вкДНК), что дало предел обнаружения (LOD) всего 2,3 нг/мл ^-1 . Благодаря значительному снижению стоимости, простоте эксплуатации и возможностям быстрого разделения, продемонстрированным в этой работе, МХЭ может быть жизнеспособной альтернативой обычному электрофорезу в геле, используемому в большинстве биологических лабораторий.

Ключевые слова: обработка с числовым программным управлением; разделение ДНК; Микрочиповый электрофорез; субмиллиметровые каналы; Вязкость.

Copyright © 2021 Elsevier B.V. Все права защищены.

Похожие статьи

• Влияние игнорируемых и хорошо известных искажений зон на эффективность разделения белков при электрофорезе в свободной капиллярной зоне с особым упором на анализ в капиллярах из плавленого кварца, покрытых полиакриламидом, в различных буферах. I. Теоретические исследования.

  Хертен С., Мохаббати С., Вестерлунд Д. Хертен С. и др. Дж. Хроматогр А. 22 октября 2004 г.; 1053 (1-2): 181-99. Дж Хроматогр А. 2004. PMID: 15543984

• Разделение ДНК с помощью электрофореза на микрочипах с использованием растворов гидроксипропилметилцеллюлозы-50 с низкой вязкостью, усиленных полигидроксисоединениями.

  Сюй Ф., Джабасини М., Баба Ю. Сюй Ф и др. Электрофорез. 23 октября 2002 г. (20): 3608-14. doi: 10.1002/1522-2683(200210)23:203.0.CO;2-3. Электрофорез. 2002. PMID: 12412131

• Использование раствора этиленгликоля в качестве рабочего буфера для высокоэффективного электрофореза на основе микрочипов в немодифицированных микрочипах сополимера циклического олефина.

  Ван Ц., Чжан И., Дин Х., У Дж., Ван Л., Чжоу Л., Пу Ц. Ван Кью и др. J Chromatogr A. 2011 Dec 30;1218(52):9422-7. doi: 10.1016/j.chroma.2011.10.078. Epub 2011 3 ноября. Дж Хроматогр А. 2011. PMID: 22099226

• [Ход исследований по анализу вируса папилломы человека методом микрочипового капиллярного электрофореза].

  Линь Х, Ван С, Линь Дж.М. Лин Х и др. Се Пу. 2020 8 октября; 38 (10): 1179-1188. doi: 10.3724/SP.J.1123.2020.05016. Се Пу. 2020. PMID: 34213114 Обзор. Китайский язык.

• Наноматериалы и наноструктуры на основе чипов для капиллярного электрофоретического разделения ДНК.

  Линь Ю.В., Хуан М.Ф., Чанг Х.Т. Лин Ю.В. и соавт. Электрофорез. 2005 янв; 26 (2): 320-30. doi: 10.1002/elps.200406171. Электрофорез. 2005. PMID: 15657878 Обзор.

Посмотреть все похожие статьи

термины MeSH

вещества

Microchip — Мосты Ethernet PCIe 3.1 с использованием подсостояний с низким энергопотреблением обеспечивают энергосбережение для встраиваемых и автомобильных платформ

Ir para o conteúdo Microchip — Ethernet-мосты PCIe 3.1, использующие подсостояния с низким энергопотреблением, обеспечивают энергосбережение для встраиваемых и автомобильных платформ

Новые устройства обеспечивают клиентам установленные поставки, поддержку по всему миру, услуги по анализу конструкции и полностью выпущенные драйверы

ЧАНДЛЕР, Аризона, 12 февраля 2019 г. PCIe®) 3.1 Low-Power Sub-State (LPSS) L1.1 и L1.2 для энергосбережения теперь имеют новые опции, доступные сегодня от Microchip Technology Inc. (NASDAQ: МЧП) . Ethernet-мост LAN7430 обеспечивает интегрированное питание, часы и физический (PHY) интерфейс Ethernet, в то время как LAN7431 предоставляет уменьшенный гигабитный независимый от среды интерфейс (RGMII) для альтернативных PHY и коммутаторов. LPSS L1.1 (отсрочка) и L1.2 (откл.) позволяют разработчикам снизить энергопотребление и продлить срок службы батареи за счет приостановки или отключения высокоскоростных цепей на физическом уровне, когда они не используются. Для получения дополнительной информации посетите веб-сайт www.microchip.com/LAN7430 .

При подключении к прикладной системе на кристалле (SoC) или процессору в качестве хоста LAN7430/1 позволяет хост-устройству передавать аудио, данные или видеоданные через сеть Ethernet 10/100/1000. Подключение к хосту осуществляется с помощью спецификации PCIe 3.1, обеспечивающей до 2,5 гигатранзакций в секунду (ГТ/с) в каждом направлении одновременно. Интерфейс RGMII LAN7431 позволяет свободно проектировать альтернативные уровни каналов, такие как IEEE 802. 3bw-2015 (100Base-T1) для 100 Мбит/с и 802.3bp-2016 (1000Base-T1) для работы по одному кабелю витой пары. Он также обеспечивает поддержку протоколов точного времени Ethernet реального времени, IEEE 1588-2008 (PTP) и IEEE 802.1AS (gPTP). LAN7431 предлагает автомобильный вариант, который превосходит квалификацию AEC-Q100 Grade 2 (от -40°C до +105°C).

Благодаря новому предложению Microchip предоставляет клиентам, использующим мосты PCIe Ethernet , уверенность в конструкции благодаря долговечности продукта, технической поддержке по всему миру, услугам по проверке окончательного проекта и полностью выпущенным драйверам для операционных систем Linux® или Windows®. Практика морального устаревания Microchip, ориентированная на клиента, — это философия, которая помогает гарантировать, что, пока существует спрос на какой-либо продукт, Microchip будет прилагать усилия для продолжения его предоставления.

«На рынке, где многие поставщики либо объявляют об окончании срока службы текущего продукта, либо отправляют сообщения, указывающие на потенциальные проблемы с долговечностью, Microchip вмешивается, чтобы удовлетворить спрос клиентов», — сказал Чарльз Форни, директор подразделения USB и сетей Microchip. . «Новые устройства также отвечают требованиям клиентов к PCIe 3.1, подсостояниям с низким энергопотреблением для мощного PCIe 3.1 9.0133 Мосты Ethernet Использование подсостояний с низким энергопотреблением экономия, которая важна в автомобилестроении, но особенно важна для портативных или одноплатных компьютеров в промышленных приложениях».

Настоящее однокристальное решение, семейство LAN7430/1 обеспечивает работу от одного источника питания 3,3 В, устраняя необходимость в сложной и дорогостоящей поддержке управления питанием. Оба устройства интегрируют JTAG (1149.1) тестовый порт доступа (TAP) для расширенного охвата тестирования. Microchip также предлагает диагностику LINK MD® с использованием рефлектометрии во временной области (TDR) для анализа жгута кабелей, выявления и локализации распространенных проблем с кабелями, таких как обрыв цепи, короткое замыкание и несоответствие импеданса.



Средства разработки

LAN7430 и LAN7431 поддерживаются бесплатной онлайн-службой проверки проектов Microchip LANCheck®, которая проверяет проекты клиентов, обеспечивая использование передовых методов проектирования. Программный инструмент Microchip MPLAB® Connect предназначен для программирования памяти с однократным программированием (OTP) или дополнительной памяти EEPROM для упрощения настройки устройства. Драйверы, сертифицированные Microsoft Windows Hardware Quality Labs (WHQL), доступны вместе с основными драйверами ядра Linux как для работы в сети, так и для синхронизации PTP и gPTP. Также доступны оценочные платы (EVB-LAN7430 и EVB-LAN7431).

Цены и наличие

LAN7430 доступен по цене 3,95 долл. США за штуку в количестве 1000 единиц в корпусе QFN с 48 выводами. LAN7431 доступен по цене 3,59 доллара США за штуку в количестве 1000 единиц в корпусе QFN с 72 выводами. Для получения дополнительной информации свяжитесь с торговым представителем Microchip, авторизованным дистрибьютором по всему миру или посетите веб-сайт Microchip. Чтобы приобрести упомянутые здесь продукты, посетите наш портал закупок или обратитесь к авторизованному дистрибьютору Microchip.

Microchip Technology Inc. является ведущим поставщиком микроконтроллеров, аналоговых устройств, ПЛИС, средств связи и полупроводников для управления питанием. Его простые в использовании инструменты разработки и обширный портфель продуктов позволяют клиентам создавать оптимальные конструкции, которые снижают риски, а также снижают общую стоимость системы и время выхода на рынок. Решения компании обслуживают более 130 000 клиентов на промышленных, автомобильных, потребительских, аэрокосмических и оборонных рынках, в сфере связи и вычислений. Компания Microchip со штаб-квартирой в Чандлере, штат Аризона, предлагает превосходную техническую поддержку наряду с надежной доставкой и качеством. Для получения дополнительной информации посетите веб-сайт Microchip по адресу 9.0133 www.microchip.com .

Aqui nessa área você encontrará onde comprar dos distribuidores que vendem as peças/ferramentas descritasnesta página.

охрана!

Ир ао Топо

Потерянные, бездомные и найденные животные Город Гранд-Прери



Как мне найти пропавшее домашнее животное?

Первое, что вам нужно сделать, это просмотреть фотографии недавно привезенных в приют бездомных животных. В конечном счете, вы будете первым, кто узнает своего питомца, поэтому регулярно проверяйте сайт на наличие новых животных. Если вашего питомца нет в списке, отправьте отчет о пропаже питомца в наш приют и во все близлежащие приюты. Этот отчет позволит нам получить досье на вашего питомца, и в случае его прибытия в наш приют мы сможем связаться с вами.

PawBoost

Pawboost — это сторонняя служба, используемая для помощи в поиске решений сообщества для воссоединения домашних животных с их владельцами. Если вы потеряли или нашли питомца, опубликуйте его на сайте PawBoost ниже и не забудьте заполнить отчет вместе с нами в разделе отчетов.

 Опубликовать в PawBoost

Другие полезные советы

Обратитесь в ближайшие приюты

Проверьте другие близлежащие приюты для вашего потерянного питомца. Бесплатный веб-сайт 24PetConnect позволяет легко находить в ближайших приютах для животных найденных потерянных домашних животных и домашних животных, доступных для усыновления.

Используйте социальные сети

Сообщите о пропаже вашего питомца в NextDoor, частной социальной сети для вашего района.

Просмотрите страницы пропавших питомцев в Facebook:

• Потерянные и найденные животные Гранд-Прери, Арлингтона и Мэнсфилда
• Потерянные и найденные домашние животные округа Даллас
• Потерянные и найденные домашние животные Далласа
• Обнаружение потерявшихся питомцев Техаса
• Пропавшие кошки Техаса
• Пропавшие собаки Техаса

Поговорите со своим почтальоном

Работники службы доставки почты могут помочь вам найти пропавшего питомца. Дайте им листовку или недавнюю фотографию вашего питомца.

Создавайте листовки

Создавайте листовки, чтобы расклеивать их по всему сообществу. Посетите эти веб-сайты, чтобы зарегистрировать пропавшего питомца и распечатать табличку размером 8,5 x 11 дюймов.

• Помощь потерянным питомцам
• Ускорение лапы
• Потерялась моя собачка
• Потерянные собаки Техаса
• Потерялась моя Китти

Микрочип

Микрочип — это крошечный компьютерный чип размером с рисовое зерно, который безболезненно имплантируется под кожу вашего питомца между лопатками. Он имеет уникальный номер, используемый для идентификации животных при сканировании приютом или ветеринаром. Номер используется для поиска контактной информации владельца в реестре.

Нужен ли моему питомцу микрочип, если у него уже есть идентификационная бирка?

Потерянные домашние животные часто теряют свою идентификационную бирку и могут быть идентифицированы только по микрочипу.

Сколько это стоит?

Центр усыновления Prairie Paws вживит микрочип вашему питомцу по низкой цене 15 долларов за животное. Дополнительная плата за регистрацию микрочипа в Реестре найденных животных не взимается. Назначение не требуется.

Центр усыновления Prairie Paws настоятельно рекомендует владельцам домашних животных рассмотреть вопрос о чипировании своих питомцев. Дополнительная информация: foundanimals.org



Что делать, если я нашел потерянное домашнее животное?

Если вы нашли потерянное животное, немедленно сообщите об этом в Службу защиты животных, поскольку кто-то может искать своего питомца.

Вы также можете отвезти питомца в PetSmart, Petco или к ветеринару, чтобы узнать, есть ли у питомца микрочип. Если домашнее животное чипировано, клиника может связаться с владельцами.

Что происходит с бездомными животными?

Бездомные животные с идентификационными бирками или микрочипом:

Если животное поймано нашими сотрудниками в полевых условиях и имеет идентификацию, будут предприняты все усилия, чтобы вернуть его домой, при условии, что хозяин присутствует, чтобы получить его, или если оно может быть положить надежно на заднем дворе. В противном случае животное отправится в Центр усыновления прерийных лап, и будут предприняты все попытки связаться с владельцем.

Бездомные животные без идентификационных жетонов или микрочипов:

Бездомные животные без опознавательных знаков, сданные в Центр усыновления прерийных лап, содержатся там не менее 72 часов (не включая дни, когда приют не работает, например, воскресенье, понедельник, и праздники).

Если они не востребованы в течение 72 часов, животные становятся собственностью города Гранд-Прери и, если они подходят, отдаются на усыновление.

Бродячие кошки

Вы нашли бездомную кошку? Следуйте инструкциям ниже и узнайте, что делать дальше.

1. Если кошка не была найдена в Гранд-Прери, обратитесь за помощью в приют или спасательную группу вашего города.
2. Если кошка ранена или больна, позвоните по номеру 972-237-8575 для приема. В зависимости от состояния кошка может не подпадать под TNR и подлежит усыновлению, передаче или гуманной эвтаназии.
3. Если кошка здорова и у нее есть надрезы на ушах, это указывает на фиксированную, вакцинированную против бешенства общественную кошку.
4. Если кошка здорова и у нее нет зазубрин на ушах, позвоните по номеру 972-237-8575 для стерилизации/кастрации. Если вы хотите забрать кошку после операции для выпуска TNR, обязательно запросите услуги TNR. В противном случае кошка будет оценена на TNR; если он не соответствует требованиям для TNR, он будет рассматриваться на предмет усыновления, передачи или гуманной эвтаназии.



Идентификационная бирка

По закону ваш питомец должен постоянно носить действующую бирку от бешенства и идентификационную бирку. Идентификационная бирка представляет собой небольшую металлическую или пластиковую бирку, прикрепленную к ошейнику вашего питомца, на которой указаны ваше имя, адрес и номер телефона.

Вернуться к началу

Имплантаты микрочипов: готовы ли вы к ним?

— Реклама —

Агентство перспективных исследовательских проектов Министерства обороны США (DARPA) разработало насекомых-киборгов, которые могут передавать информацию с датчиков, имплантированных в насекомое на стадии куколки. Движение насекомого контролируется микроэлектромеханической системой (MEMS), и его можно использовать для обследования окружающей среды или, скажем, для обнаружения взрывчатых веществ и ядовитых газов. Аналогичная ценная и новаторская работа с использованием передовых имплантируемых технологий проводится и на людях.

Имплантаты для человека сегодня не новы. Установка кардиостимуляторов и других медицинских новшеств для протезирования человека являются обычными и сейчас базовыми процедурами.
Недавно в человеческое тело были внедрены микрочипы, выступающие в качестве уникальных пожизненных идентификаторов. Имплантат человеческого микрочипа представляет собой устройство с интегральной схемой (ИС) или транспондер радиочастотной идентификации (RFID), заключенный в силикатное стекло и имплантированный в тело человека.

Микрочип RFID представляет собой крошечный двусторонний радиоприемник размером примерно с рисовое зерно, способный хранить цифровую информацию. Подкожный имплантат обычно содержит уникальный 16-значный идентификационный номер, который может быть связан с информацией, содержащейся во внешней базе данных, такой как личная идентификация, правоохранительные органы, история болезни, лекарства, аллергии и контактная информация. Эта технология позволяет в том числе мгновенно проверять и подтверждать личность человека.

— Реклама —

Имплантат RFID способен хранить всю информацию, обычно наносимую на визитные карточки. Он может передавать эту информацию, когда человек проходит через контрольно-пропускной пункт. Имплантаты микрочипов
, подобные этим, также использовались для домашних животных. Некоторые эксперты выразили сомнения в том, что эти чипы подходят для использования на людях. Однако тот факт, что они предлагают много преимуществ, бесспорен.

Рис. 1. Пассивная RFID-метка (Источник: www.indiamart.com)

Background

Первые эксперименты с имплантатами были проведены еще в 1998 году британским ученым Кевином Уорвиком. Они продемонстрировали, как компьютер может по беспроводной сети отслеживать его передвижения по университету. Он также продемонстрировал другие его применения, такие как открытие дверей и включение света.

Рис. 2: Кевин Уорвик был первым, кто провел эксперименты с имплантатами.. Позже он продемонстрировал, как имплантированный микрочип можно воспринимать как часть человеческого тела, показав, что разделение между человеком и машиной может стать теоретическим. Он также продемонстрировал, как компьютерный вирус заразил его имплантат по беспроводной сети, а затем передался другим системам.

Позже Амаль Граафстра, биохакер-любитель, успешно использовал имплантаты, чтобы получить доступ к своему дому, открыть двери машины и войти в свой компьютер. Он построил умную пушку, которая могла стрелять только после прочтения его импланта.

Мартейн Висмейер, который работал менеджером по маркетингу производителя биткойн-банкоматов General Bytes, поместил RFID-чипы в обе руки, чтобы хранить свои личные биткойн-ключи и визитную карточку.

Марсель Варалло вставил в руку чип NXP. Он использовал его, чтобы открывать безопасные лифты и двери на работе, печатать с защищенных принтеров, разблокировать свой мобильный телефон и дом, а также хранить свою цифровую визитную карточку для передачи на мобильные телефоны с поддержкой связи ближнего радиуса действия (NFC) для совершения платежей.

Технологии, лежащие в основе устройств и приложений для имплантации человека

Последние разработки в области технологий сделали возможными новые потенциальные применения устройств RFID, имплантированных в тело человека. Теперь их можно использовать для удаленной идентификации людей, дистанционного управления биологическими функциями человека, передачи измерений химических или биологических данных внутри тела и мониторинга биологической активности или физиологических функций человека.

Рис. 3: Метка VeriChip (Источник: http://cq.cx/vchdiy.pl)

Классическим примером является бирка VeriChip, которая содержит числовой код в качестве идентификатора, который можно прочитать с расстояния 10 см или менее с помощью портативного считывателя.

При освещении низкочастотным магнитным полем (134 кГц), создаваемым считывателем, метка включается и передает уникальный 16-значный код, который можно использовать для удаленной идентификации людей. Технология еще не полностью разработана для отслеживания людей в режиме реального времени с помощью имплантированного микрочипа. Чтобы иметь возможность отслеживать любую точку на Земле, для этого приложения потребуется устройство с GPS-управлением. Это означало бы, что размеры слишком велики для имплантации в человеческое тело.

Рис. 4: Пульт дистанционного управления, который позволяет пациентам запускать, останавливать или приостанавливать терапию, а также заряжать имплантат для остановки дыхания во сне (Фото: http://imtheramedical.com)

Миниатюризация такого устройства для создания устройства размером с рисовое зерно Имплантация GPS – сложная технологическая проблема, которую еще предстоит решить. Текущая технология имплантации человека основана на безбатарейных (пассивных) устройствах, которые позволяют достичь очень короткого диапазона считывания, обычно 10 см или меньше.

Следовательно, эти имплантаты не могут обмениваться данными со спутниками GPS (или другими аналогичными системами спутникового позиционирования), необходимыми для отслеживания людей в режиме реального времени. Имплантаты субмикронного размера, подключенные к GPS, невозможны с использованием доступных сегодня технологий.

Дистанционное управление биологическими функциями человека

Радиосистема на одном чипе со встроенной антенной и датчиками размером 100 мкм × 100 мкм × 1 мкм — это то, что возможно при использовании современных технологий. Следовательно, становится возможной беспроводная связь с человеческими имплантатами для получения информации о химических или физических величинах в биологических системах или для обеспечения удаленной активации/деактивации биохимической активности внутри отдельной живой клетки.

Используя нанотехнологии, возможно изготовление FM-радио с использованием одной нанотрубки длиной 1 мкм и шириной 10 нм. Нанотрубка радиоприемника вставляется внутрь живой клетки человека, чтобы обеспечить субклеточный удаленный интерфейс, управляемый в режиме реального времени.

Миниатюризация радиочипа также может быть использована для изготовления умной пыли, то есть крошечных объектов с сенсорными и коммуникационными способностями, которые могут быть массово распределены по территории для удаленного отслеживания присутствия человека. Другое приложение может быть основано на изготовлении крошечных физиологических датчиков, имплантированных в людей, которые связываются с одним центральным блоком в беспроводных сетях тела (WBAN).

Технические требования к имплантируемым устройствам человека

Существует несколько технических требований, которым должно соответствовать имплантируемое человеку устройство, обладающее сенсорными, вычислительными и коммуникационными способностями.

Имплантаты in vivo должны быть как можно меньше. Электронное устройство, введенное в организм, нецелесообразно иметь аккумулятор для питания. Большой размер батареи ставит под угрозу ее использование, и на практике может быть предпочтительнее пассивное (также называемое безбатарейным или полностью автономным) устройство.

Еще одно требование касается селективности дистанционного управления биологическими функциями человека. Например, дистанционное управление определенным биомолекулярным событием внутри живой клетки должно быть пространственно локализовано, чтобы другие биологические активности в клетке оставались незатронутыми.

Следовательно, для изготовления имплантируемого устройства и его упаковки необходимо использовать биосовместимый материал, чтобы избежать тканевых реакций. Дистанционное электронное управление, скажем, на биомолекулярном уровне не должно изменять биомолекулярные события, происходящие в окружающей среде, оставляя окружающие молекулы относительно незатронутыми.

Ученые успешно продемонстрировали технологическую осуществимость крошечных устройств, имплантированных внутрь живой клетки для дистанционного управления широким спектром биологических функций или обнаружения присутствия антител. Они сделали это, имплантировав наноробота во встроенные интеллектуальные датчики в человеческом теле для дистанционно управляемых хирургических процедур или ранней диагностики заболеваний.

Рис. 5: Стеклянная RFID-метка для животных Считыватель RFID LF 125 кГц (Источник: www.rfid-animaltags.com)

Необходимо контролировать нежелательную миграцию устройства внутри тела. Необходимо установить безопасную и надежную беспроводную передачу личных или конфиденциальных данных, записанных устройством внутри тела.

Рис. 6. В экстренных случаях идентификационная карта медицинского устройства предупреждает медицинский персонал о наличии у пациента имплантированного устройства (Фото: www. bostonscientific.com)

Полная конфиденциальность и высокая надежность являются важными критериями для внедрения таких беспроводных устройств. В целях безопасности антенн, имплантированных в ткани человека, электромагнитная энергия, излучаемая или переизлучаемая имплантированным устройством для беспроводной связи с внешним миром, должна соответствовать стандартам воздействия на ткани человека IEEE, а именно IEEE 19.99 и IEEE 2002.

Технология связи для устройств с имплантами человека

Эти устройства используют связь посредством электромагнитных волн для обмена данными между устройством опроса (также называемым считывателем) и транспондером в целях идентификации и отслеживания. Транспондер обычно состоит из ИС для хранения и обработки сигналов данных и антенны для приема и передачи сигналов.

Устройство может быть изготовлено в биомолекулярном масштабе, которое исследует локальную химическую среду (сенсорное восприятие) и/или управляет биологическим механизмом внутри отдельной живой клетки. Дистанционный мониторинг в таком малом масштабе обеспечивает требование селективности, то есть локальное управление биомолекулярным механизмом без повреждения клеток или воздействия на биологические процессы в окружающей среде.

Технология позволяет в режиме реального времени осуществлять удаленный мониторинг полностью автономных имплантатов в организме человека. Диапазон считывания связи для этих имплантатов составляет около 10 см. Такая короткая дальность считывания выгодна для удовлетворения требований безопасности или конфиденциальности.
Пассивная технология преодолевает ограничения срока службы, надежности и размера имплантируемых устройств, для которых требуется батарея. Электромагнитное поле, принимаемое от запросчика, является источником питания пассивного ответчика.

Для беспроводной подачи мощности, необходимой для считывания данных с пассивного RFID-чипа, используются два метода: индуктивная связь и электромагнитная связь. При индуктивной связи гармоническое по времени магнитное поле создается низкочастотным током в катушке запросчика. В ближней зоне между этой катушкой и катушкой транспондера может возникнуть индуктивная связь.

Электромагнитная связь использует электромагнитные волны, которые распространяются от антенны в дальней зоне для питания чипа пассивного имплантата.

Частота и диапазон считывания

Ультравысокочастотное (УВЧ) устройство предлагает значительно более высокую пропускную способность, чем низкочастотное (НЧ) или ВЧ устройство, обеспечивая высокую скорость передачи данных и включение криптографических протоколов, сохраняющих конфиденциальность/целостность, для защиты Информация. Используя электромагнитные волны УВЧ, можно добиться высокого уровня миниатюризации чипа (включая антенну).
Однако УВЧ-волны могут быть проблематичными для имплантатов человека, поскольку УВЧ- и микроволновые поля сильно ослабляются водой (которая является основным компонентом тканей человека).

Следовательно, пассивное решение обеспечивает очень ограниченную дальность связи (обычно менее 1 м). Поле УВЧ, передаваемое опросчиком, находящимся вне тела человека, подвергается многократным отражениям от объектов окружающей среды, создавая помехи и нежелательные теневые зоны, в которых имплантированный чип становится не обнаруживаемым опросчиком.

ВЧ (в частности, 2,45 ГГц) могут быть небезопасны для человека при длительном воздействии. Результирующий диапазон беспроводной связи с УВЧ-имплантатом может в значительной степени зависеть от расположения импланта в теле человека. Индуктивная связь, работающая в диапазоне ВЧ (13,56 МГц и ниже), является одним из наиболее распространенных методов беспроводной передачи питания и данных от внетелесного опросчика на устройство, имплантированное внутрь человеческого тела.

Биомедицинское/терапевтическое применение устройств-имплантатов человека

Для биомедицинских применений устройства-имплантаты человека передают различные химические или биологические параметры, измеряемые внутри тела. Например, при использовании у пациентов с диабетом в область живота пациентов имплантируется беспроводной блок сигнализации для непрерывного считывания данных сенсорного чипа, чувствительного к концентрации глюкозы в окружающих жидкостях, и передачи данных при необходимости.

Рис. 7: Рентгеновский снимок, показывающий микрочипы, имплантированные в обе руки для открывания дверей без ключей (Фото: www.dailymail.co.uk)

Для терапевтических целей устройства с имплантатами человека контролируют биологическую активность или физиологические функции человеческого организма и модифицируют их.

Рис. 8: Кардиостимулятор, совместимый с МРТ (Источник: www.medgadget.com)

Преимущества использования имплантатов микрочипа

Имплантат микрочипа может стать очень полезным инструментом, особенно в экстренных ситуациях, когда мгновенный доступ к нужной медицинской информации может означает разницу между жизнью и смертью. Вот различные преимущества использования имплантатов.

Легкий доступ к истории болезни

Имплантированные микрочипы полезны для пациентов, особенно страдающих диабетом, сердечно-сосудистыми заболеваниями или болезнью Альцгеймера.

Имплантированный микрочип можно использовать в экстренных случаях, особенно когда пациент находится в бессознательном состоянии, чтобы быстро получить доступ к его/ее истории болезни, такой как антибиотики, принятые в прошлом, аллергии, регулярно принимаемые лекарства и другую важную информацию. Сам микрочип не обязательно должен содержать всю историю болезни пациента, а должен содержать уникальный код, который можно использовать для доступа к информации из базы данных.

Простая идентификация

Паспорта, водительские права и т. д., которые часто используются для целей идентификации, все чаще содержат микрочипы. Например, в аэропорту пассажиров можно идентифицировать, отсканировав микрочип в их паспортах. Для перехода от отсканированных паспортов к отсканированным имплантированным чипам потребуются минимальные изменения в инфраструктуре аэропортов, железнодорожных и автобусных вокзалов. Людей можно было бы легко идентифицировать, просто пройдя мимо читателя.

Институциональное членство и контроль доступа

Имплантированные микрочипы удобны и практичны для использования на рабочих местах, в отелях, спортзалах и везде, где требуется идентификация для предоставления доступа и совершения платежей.

Пляжные клубы Baja в Роттердаме, Нидерландах и Испании используют имплантированные микрочипы для своих членов, чтобы избежать длительного ожидания в очередях и обеспечить легкий доступ к функциям и возможностям членства. Участники могут следить за тем, что они заказали. Компьютер автоматически списывает их банковский счет, сканируя чипы, что делает процесс оплаты удобным и простым.

Простое отслеживание людей

Это полезно для отслеживания таких людей, как пациенты, дети и преступники. Например, младенцы могут запутаться в больницах, дети могут заблудиться в толпе, убежать из дома или быть похищенными, пожилые люди или пациенты больниц могут покинуть учреждения по уходу, а преступники могут сбежать. из тюрем. В таких случаях жизненно важно иметь возможность отслеживать людей, чтобы обеспечить душевное спокойствие миллионам опекунов, членов семьи, родителей и соответствующих органов. Имплантированный микрочип значительно облегчил бы отслеживание людей в доступное критическое время.

Не беспокойтесь о потере карт

Карты часто используются для многих повседневных действий, таких как оплата, проезд в общественном транспорте, получение доступа к зданиям или взятие книг в библиотеке. Проблема с этими пластиковыми картами в том, что их легко потерять или украсть. С вживленным микрочипом такого страха нет, так как его невозможно потерять или украсть.

Возможность автоматического управления многими устройствами

Вживленный микрочип привносит цифровую идентификацию в реальный мир, обеспечивая возможность автоматического управления большим количеством устройств и оборудования. Представьте себе, что вы можете автоматически заводить машину, открывать входную дверь дома, когда вы к ней приближаетесь, включать любимый телеканал, когда садитесь на диван, или даже регулировать температуру кондиционера.

Разрешение использовать оружие только зарегистрированному владельцу

Многие торговцы огнестрельным оружием, такие как Smith & Wesson и Browning, разработали систему имплантатов для огнестрельного оружия, которая позволяет только зарегистрированному владельцу стрелять из своего оружия. Это эффективно предотвращает опасные ситуации, когда украденное оружие попадает не в те руки, или оружие случайно попадает в руки детям.

Возможные проблемы и угрозы безопасности

Ниже перечислены некоторые потенциальные проблемы, связанные с имплантацией микрочипов.

Возможный риск для здоровья

Вживленные микрочипы не всегда остаются на месте и могут перемещаться в другое место, что затрудняет их поиск. Это может стать проблемой в неотложной медицинской помощи.

Некоторые другие риски включают опасность поражения электрическим током, неблагоприятные реакции тканей, инфекции, несовместимость с медицинским оборудованием, таким как аппараты МРТ, а также электрохирургические и электромагнитные помехи для устройств, таких как дефибрилляторы.

Вопросы, связанные с конфиденциальностью и согласием.

Совет по этическим и судебным вопросам (CEJA) Американской медицинской ассоциации опубликовал в 2007 году отчет, в котором утверждалось, что имплантированные RFID микрочипы могут поставить под угрозу конфиденциальность, поскольку нет никаких гарантий, что информация, содержащаяся в микрочипах, может быть должным образом защищена.

Были высказаны опасения по поводу возможного злоупотребления микрочипами. Их принятие правительствами в качестве обязательной программы идентификации может привести к подрыву гражданских свобод, а также к краже личных данных в случае взлома устройств.

Были высказаны опасения, что для людей с деменцией, которые могли бы получить наибольшую пользу, получение информированного согласия является наиболее трудным.

В то время как имплантаты могли бы сделать жизнь проще, комфортнее и эффективнее, правительствам и агентствам по наблюдению стало бы очень легко постоянно следить за нами.

Микрочипы могут ограничить свободу выбора

Вживление микрочипов может стать обязательным для граждан, например, для подачи заявления на работу, получения страховки, поступления в школу, получения льгот и льгот от правительства и т. д. Это может означать, что граждане также вынуждены платить имплантами микрочипов.

Это вызывает определенные вопросы. Станет ли обязательной привязка импланта микрочипа для открытия счета в банке или покупки сим-карты для телефона? Как люди будут удалять имплантат? Для предоставления все более и более качественных государственных услуг поставщики услуг могут настаивать на том, чтобы все их сотрудники получили микрочипы. И все эти аспекты могут сильно ограничить свободу выбора.

Микрочипы могут быть взломаны или повреждены

Поскольку имплантированные микрочипы содержат значительный объем важной личной информации, они могут стать главной целью для людей с преступными намерениями, таких как хакеры, похитители и т.п. Представьте, что информация на чипе доступна не только для чтения, но и для записи. Это означало бы, что данные могут быть повреждены, стерты или скопированы. Преступники могут использовать данные и копировать или заменять их своими данными, изменяя вашу и их физическую личность.

Как и в случае с большинством новых технологических разработок, имплантированные микрочипы также чувствительны к эксплуатации.

Заключительные мысли

Будущее микрочипов в организме человека является захватывающим, с вероятностью многих интересных потенциальных приложений, которые станут обычным явлением в ближайшем будущем. Приложения включают отслеживание животных, отслеживание продуктов, управление запасами, контроль доступа и паспортный контроль и так далее. Новые разработки в области технологий открыли новые перспективы в производстве крошечных устройств, которые могут быть имплантированы в тело человека для обнаружения и отслеживания людей или для дистанционного управления биологическими функциями человека.

Рис. 9: Когда-нибудь мы сможем увидеть мозговые имплантаты для идеальной памяти, превосходного зрения, сверхнормальной фокусировки и многого другого (Фото: www.wsj.com)

Микрочип, имплантированный в человеческое тело, может передавать свои данные в внетелесный следователь на небольшом расстоянии (обычно 10 см или меньше). Он не может связываться со спутниками GPS или другими аналогичными системами спутникового позиционирования. Однако дистанционное и обратимое управление биомолекулярными механизмами человека теперь вполне достижимо с использованием существующих технологий.

Рис. 10: Идут исследования по тестированию имплантируемого в мозг устройства, способного в конечном итоге вылечить болезнь Альцгеймера. (Фото: http://edition. cnn.com) это действительно не более чем другие имплантированные устройства, используемые сегодня, такие как кардиостимуляторы. Сегодня микрочипирование носит исключительно добровольный характер и в основном используется для пациентов с высоким риском, таких как диабетики и люди, страдающие болезнью Альцгеймера и сердечно-сосудистыми заболеваниями. Вскоре может возникнуть необходимость имплантации более чем одного микрочипа, чтобы приспособить множество различных систем цифровой идентификации и различных используемых карт.

Если микрочипирование человека не проводится в обязательном порядке и не используется для отслеживания или обыска, то люди, как правило, кажутся вполне открытыми для потенциального применения. Однако массовая имплантация этих чипов потребует многочисленных дебатов по вопросам здоровья и конфиденциальности. Такие вопросы, как то, как технология используется людьми, где она применяется и с какой целью, требуют соразмерного этического ответа со стороны более широкого сообщества.

Например, что означает внедрение технологии под кожу совершенно здорового человека в целях легкой идентификации или даже усиления? Является ли имплантация в немедицинских целях основным нарушением прав человека? Идентификаторы имплантатов, даже если они получены, прямо противоречат законам штата о конфиденциальности? А что делать, если имплантат нельзя удалить по первому требованию, потому что он переплелся с тканями тела? Сохраним ли мы контроль над личной жизнью нашего тела? Сможем ли мы самостоятельно удалить имплант(ы)? Как мы узнаем, что наши чипы взломаны? Следовательно, в пути необходимо ответить на несколько вопросов, прежде чем мы увидим быстрое распространение имплантатов в нашей повседневной жизни.

---

Дипак Халан — адъюнкт-профессор Школы управленческих наук Университета Апиджай Стья

Защитите своего лучшего друга — регистрация и микрочип

Слушать

Одной из обязанностей владельцев домашних животных является чипирование и регистрация. Это означает, что мы можем найти вас, если ваш питомец заблудится или потеряется. Вам также необходимо сообщить нам, если вы переезжаете, у вас больше нет домашнего питомца или он умирает.

Два простых способа выполнить все транзакции:

• Посетите Реестр домашних животных Нового Южного Уэльса или
• заполните соответствующую форму ниже и отнесите ее в любой офис обслуживания клиентов Совета.

Шаг 1 – Микрочипирование и идентификация (требуется в возрасте 12 недель)

Ветеринар или аккредитованный специалист по имплантации может чипировать вашего питомца и заполнить форму постоянной идентификации. Ветеринар или специалист по имплантации направит форму в Совет для внесения вашего питомца в Реестр домашних животных штата Новый Южный Уэльс. Затем вам будет отправлено свидетельство, удостоверяющее личность, и форма пожизненной регистрации.

Шаг 2. Регистрация

Чтобы зарегистрировать своего питомца, вам необходимо заполнить и подать пожизненную регистрационную форму (PDF, 162 КБ).

Кроме того, вы можете пройти регистрацию (и все обновления) непосредственно в правительстве Нового Южного Уэльса, на сайте www.petregistry.nsw.gov.au

Некоторые скидки распространяются на животных, подвергшихся десексии, а также на пенсионеров. Для их получения необходимо предъявить справку о дезинсекции или пенсионную карточку.

Возраст для регистрации

Возраст для

• для собаки в возрасте 6 месяцев
• кошка в возрасте 4 месяцев, если она родилась 4 июля 2016 года или позже, и
• кошка в возрасте 6 месяцев, если она родилась до 4 июля 2016 года

Информацию о регистрационных сборах см. в документе Совета о сборах и сборах (PDF, 3 МБ).

Ваша «рабочая собака» должна быть зарегистрирована, однако плата за регистрацию не взимается. «Рабочая собака» означает, что ваша собака используется в основном для вождения, ухода, работы или защиты скота. А Уставная декларация (PDF, 129 КБ) необходимо будет заполнить.

Собаки-поводыри также должны быть зарегистрированы, но плата не взимается.

Изменение адреса или владельца

Вы должны сообщить в Совет в течение 14 дней, если вы отдаете или продаете своего питомца.

Если вы меняете адрес, вам необходимо заполнить Форму изменения адреса (PDF, 320 КБ) . Это должно быть сделано в течение 14 дней после переезда, иначе могут быть применены штрафы.

Первоначальный или «старый» владелец несет ответственность за обеспечение Форма смены владельца (PDF, 136 КБ) подписывается и заполняется обеими сторонами. Изменение номера телефона также необходимо внести в форму смены владельца (PDF, 136 КБ).

Все формы вместе с подтверждением должны быть отправлены в Совет по почте. Кроме того, весь процесс может быть завершен в любом из наших центров обслуживания клиентов.

Смерть животного

Владельцы домашних животных (собак или кошек) обязаны уведомить Совет в течение 28 дней после смерти выявленного или зарегистрированного домашнего животного.

Пункт 30 Регламента о домашних животных 2008 г. предусматривает, что уведомление о смерти животного может быть сделано в письменной форме путем заполнения формы Уведомления о умершем животном (PDF, 1 МБ).

Совет также требует копию Свидетельства об эвтаназии от ветеринара или установленного законом заявления о том, что животное умерло/умерло, подписанное мировым судьей.

Купили или подарили домашнее животное, но не получили никаких документов – что делать?

Вам необходимо добавить свои контактные данные в профиль вашего нового питомца в Реестре домашних животных, чтобы обеспечить благополучие животного в будущем.

Если вы купили или получили в подарок собаку или кошку и не получили никаких документов о передаче права собственности в Реестре домашних животных штата Новый Южный Уэльс, вам следует связаться с предыдущим владельцем, чтобы получить форму «Смена владельца/данные» (C3A) (PDF, 136 КБ) форма отправлена ​​в совет.

Если вы не можете связаться с предыдущим владельцем, вам необходимо заполнить Заявление о праве собственности на животных (PDF, 1 МБ) и отправьте его в Совет. Мы добавим ваши данные к информации о вашем питомце. Вам нужно будет знать номер микрочипа вашего питомца. Ваш ветеринар может помочь с этим.

Изменения в требованиях к продаже кошек и собак

В результате парламентского расследования практики разведения домашних животных с 1 июля 2019 года люди, рекламирующие котят, кошек, щенков или собак для продажи или раздачи в Новом Южном Уэльсе, будут необходимо указывать идентификационный номер в объявлениях.

Идентификационный номер может быть:

• номер микрочипа
• идентификационный номер заводчика, ИЛИ
• номер организации по переселению.

Правила будут применяться ко всей рекламе, в том числе в газетах, на местных плакатах, досках объявлений и ко всем формам онлайн-рекламы, включая публичную рекламу на таких веб-сайтах, как Trading Post, Gumtree и сайтах социальных сетей.

Для получения дополнительной информации об изменениях посетите веб-сайт Департамента первичной промышленности.







Была ли эта страница полезной? * (обязательно)

Помогите нам улучшить этот сайт

Да

Возможно

№

Как мы можем улучшить эту страницу?

Адрес электронной почты

Введите символы, которые вы видите на изображении ниже * (обязательно)

Создать новое изображение Прочитать вслух

Пожалуйста, введите текст с картинки

Основные типы микросхем, выпускаемых полупроводниковыми компаниями

Типы микросхем, производимых полупроводниковыми компаниями, можно разделить на две категории. Обычно чипы классифицируют по их функциональности. Однако иногда их делят на типы в зависимости от используемых интегральных схем (ИС).

С точки зрения функциональности можно выделить четыре основные категории полупроводников: микросхемы памяти, микропроцессоры, стандартные микросхемы и сложные системы на кристалле (SoC). При организации по типам интегральных схем три типа микросхем являются цифровыми, аналоговыми и смешанными.

Ключевые выводы

• Полупроводник, встречающийся в тысячах электронных продуктов, представляет собой материал, который проводит электричество лучше, чем изолятор, но хуже, чем чистый проводник.
• В широком смысле полупроводники можно разделить на несколько категорий, включая микросхемы памяти, микропроцессоры и интегральные микросхемы.
• Понимание того, в каком подсекторе полупроводников в основном работает компания, может помочь лучше оценить ее как инвестиции и правильно определить ее прямых конкурентов.

Чипы памяти

С точки зрения функциональности полупроводниковые микросхемы памяти хранят данные и программы на компьютерах и устройствах хранения данных.

Микросхемы оперативной памяти (ОЗУ) обеспечивают временные рабочие пространства, тогда как микросхемы флэш-памяти хранят информацию постоянно, если она не стерта. Чипы постоянной памяти (ROM) и программируемой постоянной памяти (PROM) не могут быть изменены. Напротив, микросхемы стираемой программируемой постоянной памяти (EPROM) и электрически стираемой постоянной памяти (EEPROM) можно заменять.

Микропроцессоры

Микропроцессоры содержат один или несколько центральных процессоров (ЦП). Компьютерные серверы, персональные компьютеры (ПК), планшеты и смартфоны могут иметь несколько процессоров.

Современные 32- и 64-разрядные микропроцессоры в ПК и серверах основаны на архитектурах x86, POWER и SPARC, впервые разработанных несколько десятилетий назад. С другой стороны, мобильные устройства, такие как смартфоны, обычно используют архитектуру чипов ARM. Менее мощные 8-, 16- и 24-битные микропроцессоры (называемые микроконтроллерами) используются в таких продуктах, как игрушки и транспортные средства.

Графические процессоры (GPU)

Графический процессор (GPU) — тип микропроцессора, способный отображать графику на электронном устройстве. Графический процессор был представлен на более широком рынке в 1999 году и наиболее известен своим использованием для обеспечения плавной графики, которую потребители ожидают от современных видео и игр.

До появления графических процессоров в конце 1990-х за рендеринг графики отвечал центральный процессор (ЦП). При использовании вместе с ЦП графический процессор может повысить производительность компьютера, взяв на себя некоторые ресурсоемкие функции, такие как рендеринг, от ЦП. Это увеличивает скорость обработки приложений, поскольку графический процессор может выполнять множество вычислений одновременно. Этот сдвиг также позволил разработать более продвинутое и ресурсоемкое программное обеспечение и такие виды деятельности, как майнинг криптовалюты.

Товарные ИС

Товарные интегральные схемы (CIC) — это простые микросхемы, используемые для выполнения повторяющихся процедур обработки. Эти чипы, производимые большими партиями, обычно используются в специализированных устройствах, таких как сканеры штрих-кода. На товарном рынке микросхем доминируют крупные азиатские производители полупроводников. Если ИС изготавливается для определенной цели, она называется ASIC или интегрированной микросхемой для конкретного приложения. Например, майнинг биткойнов сегодня осуществляется с помощью ASIC, которые выполняют только одну функцию: майнинг. Программируемые пользователем вентильные матрицы (микросхемы FPGA) — это еще один тип коммерческих ИС, которые можно настроить в соответствии со спецификациями производителя.

SoC (система на кристалле) — это один из новейших типов чипов, наиболее привлекательный для новых производителей. В SoC все электронные компоненты, необходимые для всей системы, встроены в один чип. Возможности SoC более обширны, чем у чипа микроконтроллера, который обычно сочетает в себе ЦП с ОЗУ, ПЗУ и вводом/выводом (I/O). В смартфоне SoC может также интегрировать графику, камеру и обработку аудио и видео. Добавление чипа управления и радиочипа приводит к решению с тремя чипами.

Используя другой подход к классификации микросхем, большинство компьютерных процессоров в настоящее время используют цифровые схемы. Эти схемы обычно сочетают транзисторы и логические элементы. Иногда добавляются микроконтроллеры. Цифровые схемы используют цифровые дискретные сигналы, которые обычно основаны на двоичной схеме. Назначаются два разных напряжения, каждое из которых представляет собой различное логическое значение.

Аналоговые микросхемы

Аналоговые чипы были в основном, но не полностью, заменены цифровыми чипами. Микросхемы блока питания обычно представляют собой аналоговые микросхемы. Аналоговые чипы по-прежнему требуются для широкополосных сигналов, и они по-прежнему используются в качестве датчиков. В аналоговых микросхемах напряжение и ток непрерывно изменяются в определенных точках цепи.

Аналоговая микросхема обычно включает в себя транзистор вместе с пассивными элементами, такими как катушка индуктивности, конденсаторы и резисторы. Аналоговые микросхемы более подвержены шуму или небольшим колебаниям напряжения, что может привести к ошибкам.

Полупроводники со смешанными схемами

Полупроводники со смешанными схемами обычно представляют собой цифровые микросхемы с дополнительной технологией для работы как с аналоговыми, так и с цифровыми схемами. Микроконтроллер может включать аналого-цифровой преобразователь (АЦП) для подключения к аналоговой микросхеме, такой как, например, датчик температуры.

Цифро-аналоговый преобразователь (ЦАП), наоборот, может позволить микроконтроллеру вырабатывать аналоговые напряжения для создания звуков через аналоговые устройства.

Практический результат

Полупроводниковая промышленность была прибыльной и динамичной, внедряя инновации в нескольких направлениях рынка вычислительной техники и электроники. Знание того, какой тип полупроводников производит компания, скажем, процессоры, графические процессоры или ASIC, может помочь вам принимать более обоснованные и обоснованные инвестиционные решения в рамках отраслевой группы.
