Колодка электрическая соединительная. Клеммные колодки для соединения проводов: виды, характеристики и правила выбора

Как выбрать оптимальную клеммную колодку для соединения проводов. Какие бывают виды клеммных колодок. Каковы основные характеристики клеммных колодок. Как правильно использовать клеммные колодки при монтаже электропроводки.

Виды клеммных колодок для соединения проводов

Клеммные колодки являются важным элементом при монтаже электропроводки, позволяющим надежно и безопасно соединять провода. Существует несколько основных видов клеммных колодок:

• Винтовые клеммные колодки
• Пружинные клеммные колодки
• Зажимные (самозажимные) клеммные колодки
• Барьерные клеммные колодки
• Клеммные колодки с предохранителем

Каждый вид имеет свои особенности и область применения. Рассмотрим их подробнее.

Винтовые клеммные колодки

Это наиболее распространенный и универсальный тип. Фиксация провода осуществляется с помощью винта. Основные преимущества:

• Подходят для проводов различного сечения
• Обеспечивают надежный контакт
• Позволяют подключить несколько проводов
• Невысокая стоимость

Недостатки: чувствительность к вибрациям, необходимость периодической протяжки винтов.

Пружинные клеммные колодки

В них провод фиксируется с помощью пружинного механизма. Преимущества:

• Быстрый монтаж без инструментов
• Не требуют обслуживания
• Компактные размеры
• Устойчивы к вибрациям

Недостатки: ограничения по сечению проводов, сложности с отсоединением провода.

Основные характеристики клеммных колодок

При выборе клеммных колодок следует учитывать их основные технические характеристики:

• Номинальный ток — максимально допустимый ток через клемму
• Номинальное напряжение — максимальное рабочее напряжение
• Сечение подключаемых проводов
• Количество контактов
• Материал корпуса и контактов
• Степень защиты IP

Важно подбирать клеммные колодки с запасом по току и напряжению. Например, для бытовой сети 220В рекомендуется использовать клеммники на 380-450В.

Правила выбора клеммных колодок

Чтобы правильно выбрать клеммную колодку, необходимо учитывать следующие факторы:

1. Условия эксплуатации (температура, влажность, вибрации)
2. Сечение и тип подключаемых проводов
3. Требуемый ток и напряжение
4. Количество соединяемых проводов
5. Частота подключения/отключения
6. Требования к компактности

Для бытовой проводки оптимальным вариантом являются винтовые или пружинные клеммники. Для промышленного применения часто используют барьерные колодки.

Особенности монтажа с использованием клеммных колодок

При монтаже электропроводки с применением клеммных колодок следует соблюдать ряд правил:

• Использовать клеммники с запасом по току и напряжению
• Не превышать допустимое сечение проводов
• Обеспечить надежную фиксацию проводов в клеммах
• Размещать клеммные колодки в доступных местах
• Применять маркировку проводов и клемм
• Периодически проверять состояние соединений

Соблюдение этих правил позволит обеспечить надежность и безопасность электропроводки.

Преимущества использования клеммных колодок

Применение клеммных колодок при монтаже электропроводки дает ряд существенных преимуществ:

• Повышение надежности и безопасности соединений
• Упрощение монтажа и обслуживания проводки
• Возможность быстрого отключения участков цепи
• Удобство диагностики и ремонта
• Компактное и аккуратное размещение проводов
• Снижение риска короткого замыкания

Все это делает клеммные колодки незаменимым элементом при организации современной электропроводки.

Популярные производители клеммных колодок

На рынке представлено множество производителей клеммных колодок. Наиболее известные и надежные из них:

• Wago — немецкая компания, один из лидеров рынка
• Phoenix Contact — производитель широкого ассортимента электротехнической продукции
• Legrand — французский производитель электроустановочных изделий
• ABB — швейцарская компания, выпускающая в том числе клеммные колодки
• DKC — российский производитель электротехнической продукции

При выборе следует отдавать предпочтение проверенным производителям, чтобы обеспечить надежность и безопасность электромонтажа.

Сравнение клеммных колодок и других способов соединения проводов

Помимо клеммных колодок, существуют и другие способы соединения проводов. Рассмотрим их преимущества и недостатки:

Способ соединения	Преимущества	Недостатки
Клеммные колодки	— Надежность — Удобство монтажа — Возможность быстрого отключения	— Относительно высокая цена — Занимают больше места
Скрутка	— Простота — Низкая стоимость	— Ненадежность — Риск короткого замыкания — Сложность демонтажа
Пайка	— Высокая надежность — Компактность	— Сложность выполнения — Невозможность быстрого разъединения

Как видно, клеммные колодки обладают оптимальным сочетанием надежности и удобства монтажа, что делает их предпочтительным выбором в большинстве случаев.

Колодка соединительная электрическая для проводов

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Способы соединения проводов

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

• клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
• полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
• полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
• карболит способен выдержать статические нагрузки на вибрацию;
• поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
• эбонит и текстолит также используются для изготовления клеммных колодок.

Типы клеммных колодок

Разъёмные. Помимо основного разъёма, предназначенного для крепления проводов, в таких конструкциях есть разъём для подсоединения к другим клеммам.

Винтовые. В винтовых клеммных колодках базовым элементом для фиксации проводов является винт.

Нажимные. Фиксация проводов происходит внутри колодки, а закрепление – посредством нажатия на рычаг. Соединение получается быстроразъёмные.

Барьерные. Подобный вид колодок считается самым устойчивым к большим токовым нагрузкам. Их применяют в сети с повышенным значением напряжения.

Пружинные. Пружинные клеммные колодки по своему исполнению схожи с нажимными. Это неразъёмные конструкции, в которых крепление провода происходит внутри конусной цанги. Хотя в отдельных моделях размыкание предусмотрено. Но такие клеммы нельзя применять повторно.

Отдельно стоит отметить клеммные колодки с предохранителем. Также существуют клеммы с защитой от взрывания.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

1. В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
2. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
3. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Недостатки колодок

Прижимное соединение разных типов имеет ощутимые недостатки:

1. Часть электриков считают, что пружинные изделия не слишком хорошо приспособлены для больших нагрузок. Монтировать клеммные колодки рекомендуют для слаботочных цепей: освещения, экономичных бытовых приборов и т. п.
2. Винтовые клеммники плохо удерживают алюминиевые провода. Даже если соединение выполнено правильно, оно ослабевает с течением времени. Такие электроустановки рекомендуется проверять 1-2 раза в год и заново протягивать винты.

Даже качественное клеммное соединение не слишком долговечно из-за образующейся на металлических поверхностях окисной пленки.

Виды клемм для соединения проводов

Способы соединения электрических проводов между собой

Как пользоваться клеммниками Wago для соединения проводов?

Как можно соединить провода в распределительной коробке?

Как правильно соединить медный и алюминиевый провода?

Способы соединения провода СИП с разными кабелями

Не выходит из моды скрутка

Современный рынок в таком многообразии представляет клеммы для соединения электрических проводов, что, казалось бы, давно уже пора забыть о скрутках. Но у электриков этот метод упорно продолжает пользоваться популярностью, несмотря на то, что заводские соединители обеспечивают безопасность и надёжность. Помимо этого, клеммы гораздо удобнее в использовании и выглядят эстетичнее, чем скрученные провода, перемотанные изолентой.

Есть у скрутки ещё один очень веский недостаток. Если рассматривать этот метод объективно, он не подходит ни под одно понятие – разъёмное соединение или неразъёмное. По логике понятно, что у разъёмного концы могут неоднократно разъединяться. Но скрутку нельзя назвать полноценным разъёмным соединением, потому что с каждым разом после раскручивания и повторного закручивания концы проводов будут портиться. Под понятие неразъёмного соединения скрутка тоже никак не подходит, потому что не обладает необходимой стабильностью, прочностью и надёжностью.

Как сделать хорошую скрутку рассказано в этом видео:

Но если вы никак не отвыкните скручивать жилы проводов, то пользуйтесь хотя бы вместо изоляционной ленты удобными и безопасными соединительными колпачками.

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

Какой клеммник лучше всего

Пришло время сделать вывод и написать нескольких слов о каждом типе разъема. Для удобства сведм это в таблицу:

Клеммная колодка винтовая

Преимущества:1. Универсальный – кабели различных типов и размеров 2. Можно подключить много проводов 3. Цена низкая

Недостатки:1. Размер велик при подключении нескольких проводов 2. Трудная сборка по сравнению с другими 3. Чувствительность к вибрациям

Разъем с подвижным зажимом

Преимущества:1. Универсальный в поперечном сечении проводов до 4 мм2 2. Очень удобно использовать

Недостатки:1. Размер большой 2. Самый большой разъем всего на 5 проводов 3. Цена высокая

Клеммник с пружинным зажимом

Преимущества:1. Размер очень маленький 2. Может подключать до 8 проводов. 3. Быстрая сборка

Недостатки:1. Максимальная площадь поперечного сечения провода 2,5 мм2. 2. Невозможное подключение многожильного кабеля. 3. Трудно отсоединить провод от разъема

Абсолютного лидера тут нет – каждый имеет свои достоинства, особенности применения и недостатки. Поэтому редакция сайта 2 Схемы советует запастись ими всеми и использовать каждый по ситуации.

Гильзы

Когда нужны мощные зажимы для нескольких проводов используют гильзы. Они представляют собою лужёную трубку из меди, либо плоский наконечник с проделанным отверстием для крепления.

В гильзу необходимо вставить все соединяемые провода и обжать при помощи специального приспособления кримпера (обжимные клещи). Такой зажим для проводов имеет ряд положительных сторон:

1. Очень удобно использовать наконечники с отверстиями, когда есть необходимость закрепления узлов проводов на корпусах с помощью винтов.
2. Обжим в месте соединения не способствует повышенному сопротивлению.

Как видите, зажимов для проводов существует очень много, каждый со своими достоинствами и недостатками. Выбирайте, исходя из того, какие провода вам необходимо соединять, где будет располагаться место соединения. Но не забывайте о том, что самое главное в электричестве, это надёжность и безопасность.

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции. Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку. Распределительная конструкция обладает некоторыми привлекательными достоинствами:

1. Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
2. Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются. Такие изменения вызывают пожар.
3. Использование распределительной системы помогает экономить.
4. С клеммной конструкцией провода выглядят эстетично и не занимают много места.
5. Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

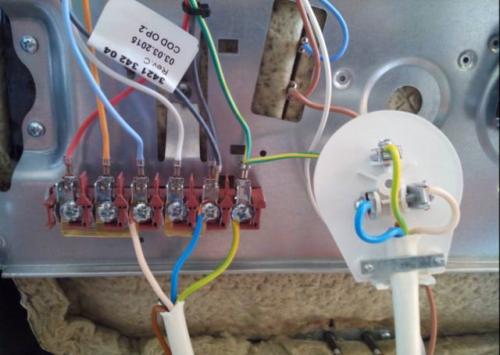

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

1. Не требуется специальный инструмент (нужна только отвертка).
2. Возможность многократного использования.
3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

1. От колодки отрезать необходимое количество клемм (обычным ножом).
2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
3. Вставить зачищенные концы проводов в клеммы;
4. Затянуть винты.

Справиться с этим несложно

Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм2, белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм2, черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм2, белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм2, белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм2, белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм2, белый.	299,23

Колодка соединительная электрическая: характеристики, виды и производители

Монтаж новой и ремонт старой электропроводки является очень ответственной работой, от качества которой зависит безопасность эксплуатации любого помещения. Соединение методом пайки или сварки создает надежный контакт проводников, но при этом требуется использование специального оборудования.

Старый способ стыковки проводников с помощью скрутки является самым простым, но и опасным. Повышенное переходное сопротивление контакта приводит к его перегреву и, как следствие, увеличивает возможность возникновения пожара. Наиболее оптимальным вариантом является использование соединительных электрических колодок. Ознакомившись с основными характеристиками, видами и производителями этой продукции, можно создать безопасный и надежный контакт нескольких проводников.

Назначение и область применения соединительных колодок

Основным назначением электрических соединительных колодок для проводов является создание надежного контакта двух или нескольких проводников. При этом важным параметром такой стыковки считается отсутствие повышенного переходного сопротивления в месте контакта, которое способно привести к перегреву проводников.

Сфера применения электрических соединительных колодок достаточно разнообразна. Надежное и качественное соединение требуется не только для создания электрических цепей в домашних условиях, но и для создания многих агрегатов и приборов в промышленном производстве.

Соединительные колодки используются в следующих случаях:

• при монтаже электрической сети в помещениях жилого и промышленного типа;
• подключение осветительных приборов должно осуществляться с помощью специальных соединителей;
• в цепях с повышенным напряжением, для создания надежного контакта проводников, используются силовые электрические соединительные колодки;
• в радиотехнической промышленности применяются специальные колодки для подключения проводов к печатной плате;
• широко используются соединительные элементы при устройстве электрической цепи автомобиля.

Согласно требованиям правил техники безопасности, соединение разнородных проводников должно осуществляться только с помощью специальных устройств.

Виды соединительных колодок

В настоящее время на прилавках строительных магазинов можно встретить различные виды электрических соединительных колодок. Все такие изделия могут существенно отличаться друг от друга по цене, качеству и фирме производителя, но принцип действия и устройство их одинаковое для определенного вида изделий. Конструктивно электрические соединительные колодки представляют собой корпус из специального изоляционного материала, внутрь которого вмонтировано зажимное устройство для проводов различного диаметра.

По характеру зажимного механизма соединительные изделия подразделяются на следующие виды:

• пружинные;
• винтовые;
• ножевые.

Использование определенного зажима обусловлено материалом проводника и условий эксплуатации конструкции.

Винтовые колодки

Наиболее востребованными как в промышленном производстве, так и домашнем использовании считаются электрические соединительные винтовые колодки, которые обладают высокой надежностью и имеют простую конструкцию. Такое соединение применяется для стыковки двух проводников, что является существенным недостатком.

Конструктивно винтовые зажимы состоят из диэлектрического основания и двух винтов, с помощью которых осуществляется фиксация проводников. Зажимной винт может ввинчиваться в корпус колодки и фиксировать оголенный проводник с помощью специальной шайбы. Некоторые типы зажимов имеют внутри корпуса специальную трубку, в которую вставляется проводник и зажимается винтом.

Принцип винтового соединения

Технология соединения проводников винтовым способом следующая:

1. Провод очищается от изоляции на глубину паза колодки. Снимать изоляцию необходимо осторожно, чтобы не повредить жилу проводника.
2. Далее оголенная жила вставляется в соответствующее отверстие изделия.
3. С помощью отвертки, соответствующей пазу винта, жила проводника зажимается в колодке. При этом необходимо контролировать усилие сжатия, чтобы не повредить поверхность жилы.

С течением времени от воздействия температуры крепление провода может ослабнуть. Поэтому контакт зажимной электрической соединительной колодки нужно периодически подтягивать винтом.

Колодки пружинного типа

По отзывам опытных электромонтажников, наиболее удобны в соединении проводников электрической цепи колодки с механизмом пружинного типа. Такие устройства применяются не только в бытовых условиях, но и в крупном промышленном производстве. Такое соединение гарантирует надежный контакт даже в агрегатах с высокой вибрацией.

Автомобильные электрические соединительные колодки работают по пружинному принципу, так как такая стыковка проводов является достаточно надежной, даже в условиях повышенной тряски на дорогах.

Конструктивно такие соединительные колодки состоят из корпуса, внутри которого находится контактная пластина с пружиной. Стоит отметить, что пластина расположена под острым углом по направлению движения провода. Такое размещение пластины препятствует извлечению проводника, пока не будет ослаблено действие пружинного механизма.

В силовых электрических сетях пружинные колодки не используются, так как характеристики их имеют ограничение по диаметру провода (не более 2,5 мм²) и току нагрузки до 40 А.

Основным недостатком пружинных колодок является ограниченное количество качественных соединений, так как пружина с каждым циклом подключения ослабевает.

Ножевые соединительные колодки

При монтаже цепи электрические соединительные колодки ножевого типа очень удобны тем, что провода не требуют снятия изоляции. Конструктивно колодка такого типа представляет собой диэлектрический корпус, внутри которого расположен специальный контакт ножевого типа.

Для соединения проводников достаточно вставить неоголенный провод в отверстие колодки и зажать его специальным инструментом. Обжимное устройство создает необходимое усилие, чтобы ножевой контакт надрезал изоляцию проводника, но не повреждал проводящую жилу.

Соединение проводов ножевыми колодками наиболее широко применяется в цепях, которые рассчитаны на долговременное использование, без ее демонтажа. Например, такое соединение используется для подключения автомобильных фар.

Материал для корпуса колодок

Для эффективной эксплуатации соединительного устройства, имеет большое значение материал, из которого изготовлен корпус. Так, при соединении электрических цепей нагревательных приборов наиболее часто используются керамические колодки. Керамика является негорючим материалом и способна функционировать при температуре до 300℃, не теряя своих диэлектрических свойств.

Также корпус соединительных колодок может быть изготовлен из следующих материалов:

• полипропилен;
• поликарбонат;
• пластик;
• карболит.

Все эти материалы имеют высокие изоляционные свойства, а также стойкость к возгоранию.

Не менее важным условием правильного выбора соединительной электрической колодки является приобретение продукции известных мировых производителей. Поэтому необходимо внимательно ознакомиться с изделиями, которые предлагают некоторые иностранные фирмы.

Колодки от фирмы Legrand

Опытные электрики выделяют из огромного разнообразия соединительных устройств винтовые колодки от французской фирмы Legrand. Контактные пластины этих изделий изготавливаются из латуни с нанесенным защитным слоем никеля, что существенно увеличивает проводящие свойства материала. Полипропиленовый корпус колодок имеет высокие изолирующие свойства и способен работать в температурном режиме от -25 ℃ до +100 ℃, без потери качества соединения.

Основные положительные свойства колодок Legrand:

• широкий ряд размеров отверстий для соединения проводников;
• высокая механическая прочность соединения;
• возможность эффективного функционирования как на промышленных объектах, так и в домашних сетях;
• высокая работоспособность не только в слаботочных сетях, но и на силовом оборудовании;
• заявленные производителем параметры проверяются специальным многоуровневым тестированием.

Из недостатков можно отметить необходимость периодической проверки надежности контакта, но этот минус присущ всем винтовым соединителям.

Колодки Wago

Продукция этого известного немецкого производителя пользуется огромным спросом во всем мире, благодаря своему качеству и доступностью цен для многих потребителей. В основном соединительные колодки этого производителя используются для монтажа электрических цепей в распределительной коробке бытовых и промышленных помещений. Пружинная конструкция колодок Wago обеспечивает надежный контакт соединяемых проводов, без увеличения переходного сопротивления.

Компактность и надежность этой продукции позволяет устанавливать соединительные электрические колодки на дин рейку. Такой способ монтажа достигается благодаря возможности соединения проводников различного диаметра.

Основные достоинства колодок Wago:

• простота проведения монтажных работ без использования специального инструмента;
• устойчивость соединения к вибрации;
• возможность повторения нескольких циклов подключения проводников без повреждения жилы;

Также на современном рынке электрической продукции можно встретить достаточно большое количество различных моделей соединительных колодок китайских производителей. Основное их отличие от изделий известных фирм – невысокая стоимость.

Выбор соединительных колодок

Прежде чем отправиться за покупкой соединительных колодок, необходимо определиться с условиями эксплуатации оборудования и предельной нагрузкой электросети.

Также при выборе соединителей нужно учитывать следующие показатели:

1. Если существует возможность периодического обслуживания оборудования, лучше применять колодки винтового типа. В противном случае наиболее целесообразно использовать пружинные колодки.
2. Для монтажа электрической цепи в различных направлениях желательно приобретать колодки с разным углом подключения.
3. Корпус электрической колодки должен быть изготовлен из тугоплавкого негорючего материала.
4. Для соединения проводников из различного материала необходимо строго выбирать соответствующие соединители.

Помните, что к электрической сети любого помещения предъявляются высокие требования безопасности, соблюдение которых позволит исключить перегрев проводников и возникновение пожара. Поэтому правильный подбор соединительных колодок является залогом долговременной и безопасной работы электрического оборудования.

Клеммные колодки для соединения проводов

Для передачи электроэнергии и подведения ее к потребителям используются медные и алюминиевые провода. Как правильно соединять их, чтобы избежать короткого замыкания, окисления и пропадания контакта? В этой статье мы разберем принципы соединения проводов и кабелей, какие виды клеммников для соединения проводов бывают и почему пользоваться ими удобнее и правильнее, чем классическими винтовыми соединениями или скрутками.

Содержание:

• 1 Введение
• 2 Типы клеммных колодок
• 3 Крепежи для распределительных шкафов и коробок
• 4 Крепежи с предохранителями
• 5 Клеммники для освещения
• 6 Устройства для подключения люстр и светильников
• 7 Как правильно соединить медь и алюминий

Введение

Провода представляют собой тонкие металлические проводники для электричества. Они выпускаются в бухтах по 50, 100 и более метров. При создании электропроводки приходится разрывать целостность кабелей, собирая распределительные коробки, подключая провода к щитку и потребителям.

Подготовка проводов к соединению в коробке

Обратите внимание: согласно статистике, 90 процентов проблем с элекропроводкой приходится на плохие контакты. У электриков есть поговорка: “наука об электричестве – это наука о контактах”.

Все соединения должны выполняться крайне ответственно, чтобы не возникало “узких мест”. Не допускается делать обычные скрутки или соединять провода из меди и алюминия напрямую, поскольку со временем металл окисляется, площадь поверхности соприкосновения уменьшается, сопротивление повышается и растет температура при нагрузках. В некоторых случаях это приводит к искрению и возгоранию, коротким замыканиям и другим малоприятным событиям, поэтому все нужно делать качественно, продуманно и основательно.

При сборке электропроводки провода нужно скреплять по цветам, спаивая их, используя винтовые зажимы для проводов или соединительные клеммы. Последний вариант считается оптимальным, поскольку он позволяет экономить время, обеспечивает качественное соединение и надежность контактов.

Большинство соединений в прошлом веке делались посредством скруток – два провода зачищались и скурчивались друг с другом, после чего изолировались при помощи изоленты. Подобное соединение нельзя назвать качественным, особенно если проводка собиралась в спешке и концы проводов не пропаивались.

Сегодня скрутки практически не применяются, но все же их нужно уметь правильно делать, ведь не всегда есть возможность купить клеммы для соединения. Что такое клеммы (клеммники)? Это специальные соединения, позволяющие сращивать концы проводов без спайки. Если соединяется кабель не в распределительной коробке, то концы соединяются на разном уровне (так, чтобы они не совпадали по вертикали). Место соединения хорошо пропаивается и изолируется сначала каждый провод, а затем – весь кабель.

Пропаянные соединения проводов

Чем длиннее скрутка, тем больше площадь соприкосновения элементов (пайка увеличивает площадь в 5-10 раз). Рекомендуется перекручивать провода плоскогубцами, чтобы как можно плотнее сжать их и улучшить контакт. Изоляцию металла надо проводить с запасом, накладывая изоленту в несколько слоев.

Как видите, ничего особо сложного в этом нет. Но со временем клеящий состав на изоленте высыхает, она начинает разматываться и возможно возникновение КЗ. Поэтому намного разумнее использовать клеммные колодки для соединения проводов, которые собраны из пластика, устойчивого к изменению температуры, ультрафиолету и не подвергающегося коррозии.

Подобные зажимы служат по 50-70 лет, не теряя своих качеств, их стоимость вполне доступна, а процесс соединения – прост и не требует наличия специнструмента. Для соединения проводов в распределительной коробке можно использовать специальные колпачки. Они похожи на маленькие стаканчики. Установка колпачков очень простая – два провода зачищаются на 10-15 мм, скручиваются вместе, а сверху на них надевается колпачок. Он закрывает оголенные контакты и скрепляет концы, улучшая контакт.

Приобретая колпачки, учитывайте особенности своего кабеля. Существуют колпачки для одножильных и многожильных проводов, для тонких и толстых, со специальной защитной пастой внутри, предотвращающей появление окисления поверхности металла. Помните, что соединять друг с другом медные и алюминиевые провода нельзя, поскольку они быстро окисляются.

Типы клеммных колодок

Существует несколько видов соединительных клемм для проводов, поэтому нужно понимать, какие именно вам пригодятся. Сначала выясните, какие кабеля вам нужно сращивать: одножильные и многожильные, диаметр кабеля, одинарный, двойной или тройной. И только после этого идите в магазин.

Классическая клемма состоит из пластикового корпуса с латунным вкладышем в виде трубки с резьбой, удерживающей кабель от выскакивания. К достоинствам клемм можно отнести:

1. Простоту работы. В часть устройств достаточно просто вставить зачищенный от изоляции металл, после чего в ней срабатывает замок и провод не выходит наружу.
2. Возможность соединять провода разного сечения. К примеру, можно соединить кабель на 2,5мм2 с кабелем на 1,5 мм2.
3. Возможность соединять провода из разных металлов, поскольку нет прямого контакта между проводами.

Правильное соединение двух проводов со смещением по вертикали

Обратите внимание: клеммы выдерживают разный ток, поэтому если вы тащите линию к мощному потребителю (электрокотел, бойлер, теплый пол), то используйте мощные клеммы.

Клеммные зажимы отлично зарекомендовали себя в работе – они защищают соединение даже лучше, чем при пайке и использовании изоленты. Пластиковый корпус не рассыхается и не ломается, зажим обеспечивает качественное соединение двух контактов и их целостность. Время на установку клеммы – всего несколько секунд, тогда как скрутка, спайка и изоляция одной точки может занимать до 5 минут. Кабеля соединяются в клеммах тремя способами:

1. Ножевое.
2. Пружинное.
3. Винтовое.

Перед покупкой уточните, какие именно клеммы вам предлагают. Ножевое соединение хорошо тем, что вам не придется зачищать провода – клемма сама прорезает изоляцию и достает до металла. Правда, чтобы ее установить, требуется определенное усилие и опыт. Подобные клеммы нередко называют накидными, их используют как в быту, так и в автомобилестроении.

Пружинные устройства применяют как для создания проводки в частном доме или квартире, так и в промышленности. Использование пружинных соединений самое удобное – для этого надо зачистить кабель на определенную длину и вставить металл в разъем. Пружина надежно зафиксирует жилу и не даст ей вырваться наружу даже при серьезной нагрузке. Чтобы разобрать такой узел, нужно аккуратно поддеть рычажок в клемме шилом или тонкой иглой, после чего вытащить жилу.

Но повторно использовать пружинные клеммы для соединения проводов не рекомендуется, поскольку они уже не обеспечивают качественное прижимание и фиксацию. Приобретите новое устройство – стоит оно совсем недорого.

Покупая подобные соединители, продумайте, какое количество жил вам нужно будет соединять, ведь они выпускаются на два, три, четыре и шесть контактов. При соединении обязательно следите за тем, чтобы не попутать цвет проводов и фазу/ноль, чтобы не произошло короткого замыкания. При подключении выключателей всегда размыкайте фазу, а ноль пускайте сразу на светильник.

Колпачки для соединения двух проводов в коробке

Винтовая соединительная клеммная колодка также пользуется популярностью, хотя для подключения требуется больше времени, чем при использовании пружинной. Соединение происходит по следующей схеме:

1. Концы жил зачищаются на 10 мм.
2. Многожильный провод закручивается, чтобы сделать его фактуру более твердой.
3. Жила вставляется в разъем, сверху притягивается винтом.
4. Операция повторяется со второй стороны.

Обратите внимание: винты затягивают с ощутимым усилием, но не переусердствуйте, чтобы не перерезать тонкие медные жилки. Провод не должен выпадать или шевелиться в клеммнике.

Из недостатков подобного решения можно выделить:

1. Необходимость использования дополнительного инструмента (крестовой или плоской отвертки).
2. Сложность работы в ограниченном пространстве (если концы очень короткие и не вылазят из распределительной коробки, то установить клемму и закрутить винты будет непросто).
3. Установка занимает несколько минут. Если в пружинное соединение вы просто вставляете конец, то здесь нужно затягивать винты и тратить время.
4. Через некоторое время крепление может ослабнуть за счет того, что многожильный провод сомнется. Через год рекомендуется подтянуть винты для обеспечения лучшего соединения.

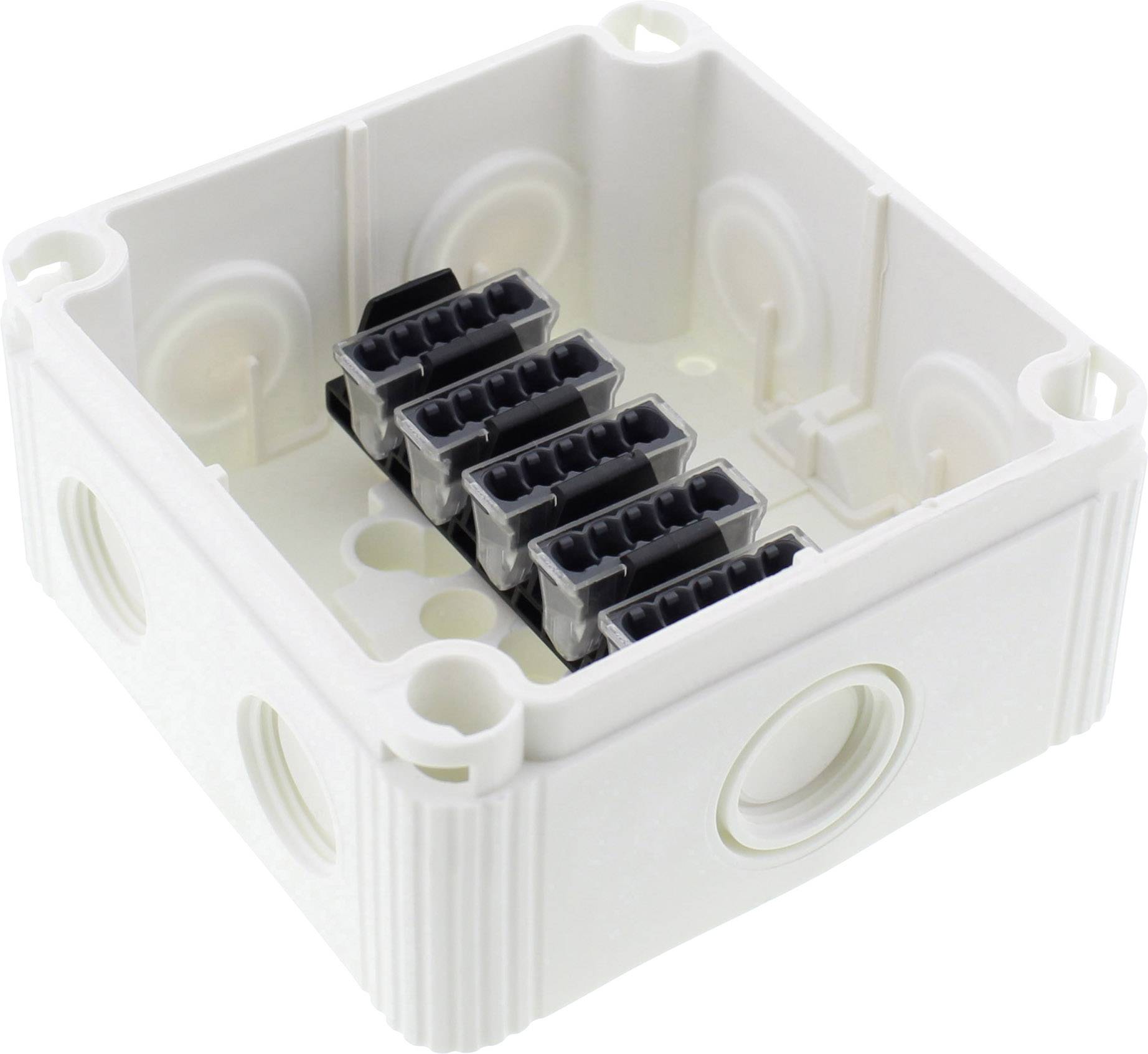

Крепежи для распределительных шкафов и коробок

Если вам нужно соединить концы проводов в распределительных коробках или шкафах, то нужно использовать специальные клеммники. Клеммник – это устройство, которое состоит из корпуса из поликарбоната (не боится высоких температур и обладает самозатухающими свойствами), в котором установлен медный соединитель. В корпусе имеются отверстия, в которые вставляются кабеля. Клеммники можно использовать для соединения проводов различного сечения и материала, собирать с их помощью заземление и пр.

Винтовые клеммы для соединения проводов

Учтите, что на корпусе электрической соединительной колодки указывается сила тока, которую она выдерживает, поэтому обязательно продумывайте, что именно у вас будет подключено или выбирайте планки с граничными значениями (для медного кабеля на 2.5мм2 – 25 ампер). В некоторых колодках внутри имеется специальная паста, защищающая оголенные концы от окисления и нагрева.

Крепежи с предохранителями

Чтобы защитить электропроводку и потребителей от короткого замыкания и перегрузки, можно использовать клеммные крепежи с предохранителями. В них есть специальный держатель, в который вставляются плавкие предохранители. Если нагрузка возрастает до критической, то он перегорает и обесточивает линию, защищая ее от перегрузки и оплавления. Замена предохранителя не вызывает особых проблем – их можно купить в любом магазине электротоваров.

Клеммники для освещения

В принципе, это обычные клеммы, но рассчитанные на небольшой диаметр проводов, ведь освещение зачастую разводят кабелем на 1.5 мм2. Пластиковый корпус клеммника выдерживает повышение температуры до 110 градусов, а медная трубка-крепеж позволяет быстро соединять провода, не тратя время на спайку или закручивание винтов. Поскольку в осветительной сети редко бывает сила тока выше 16 ампер, то клеммники изготавливаются небольших размеров, на 2-4 соединения. При необходимости их можно сочетать друг с другом, если требуется делать разводку большего количества жил. Нередко в медных контактах присутствует паста для защиты концов от окисления и отвода лишнего тепла.

Современные клеммные соединения

Устройства для подключения люстр и светильников

При подключении светильников, вентиляторов, люстр, торшеров или зонного освещения мы также рекомендуем пользоваться соединительными колодками для проводов. Это помогает ускорить процесс подключения и облегчить его. Для люстр используются широкие колодки на 4-6 соединений, для точечных светильников – на 2 контакта. Поскольку большого тока в этих узлах нет, то и клеммники делаются небольшими. Они способны эффективно отводить тепло через термопасту и защищать концы жил от окисления. Принцип соединения такой же, как и в вышеописанных методов – винты, пружины или ножи.

Как правильно соединить медь и алюминий

Медь и алюминий нельзя сращивать друг с другом напрямую, поскольку они очень быстро окисляются. Для этого хорошо подходит клеммное соединение. Получается, что медный конец крепится к латунной трубке, а латунь к алюминию. При этом не происходит окисления контактов, при нагревании провода не рассоединяются и не расходятся.

Также практикуют сращивание двух материалов через шайбы и винты. На винт надевается шайба, медный провод оборачивают вокруг винта, сверху ставят еще одну шайбу, затем оборачивают алюминий, снова шайба и вся конструкция сжимается гайкой. Получается, что медь и алюминий не соприкасаются друг с другом, но при этом у них надежный контакт через шайбу и винт. Допускаются и более сложные схемы с двумя гайками (зажимается отдельно медь, отдельно алюминий), но, главное, чтобы два материала не соприкасались вместе, поскольку контакт между ними быстро начнет “плавать” и пропадать. Лучше всего использовать зажимную клемму – она помогает быстро и надежно срастить два провода из любых материалов.

Клеммная колодка электрическая в Украине. Цены на Клеммная колодка электрическая на Prom.

ua

Клеммная колодка 3А 4мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

33.01 грн

32.35 грн

Купить

Магазин «220Vip»

Клеммная колодка 6А 6мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

41.40 грн

40.57 грн

Купить

Магазин «220Vip»

Клеммная колодка 10А 10мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

50.35 грн

49.34 грн

Купить

Магазин «220Vip»

Клеммная колодка 16А 12мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

77.20 грн

75.65 грн

Купить

Магазин «220Vip»

Клеммная колодка 20А 14мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

87.83 грн

86.08 грн

Купить

Магазин «220Vip»

Соединитель электрический типа СЭ11-19 со светодиодом и клемной колодкой

На складе

Доставка по Украине

95 грн

Купить

ООО «Промышленная Гидравлика»

Клеммная колодка 30А 16мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

117.48 грн

115.13 грн

Купить

Магазин «220Vip»

Клеммная колодка 60А 25мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

163.48 грн

160.22 грн

Купить

Магазин «220Vip»

Клеммная колодка 80А 35мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

280. 50 грн

274.89 грн

Купить

Магазин «220Vip»

Клеммная колодка 100А 40мм², зажимы контактные винтовые, для соединения кабеля, белая, электрическая

На складе в г. Львов

Доставка по Украине

350.49 грн

343.48 грн

Купить

Магазин «220Vip»

Клеммная колодка 15A (0,5-1,5мм²), ТВ-1503 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

17.49 грн

17.14 грн

Купить

Магазин «220Vip»

Клеммная колодка 15A (0,5-1,5мм²), ТВ-1504 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

18.88 грн

18.50 грн

Купить

Магазин «220Vip»

Клеммная колодка 15A (0,5-1,5мм²), ТВ-1505 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

24. 49 грн

24 грн

Купить

Магазин «220Vip»

Клеммная колодка 15A (0,5-1,5мм²), ТВ-1506 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

27.28 грн

26.73 грн

Купить

Магазин «220Vip»

Клеммная колодка 15A (0,5-1,5мм²), ТВ-1510 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

49.64 грн

48.65 грн

Купить

Магазин «220Vip»

Смотрите также

Клеммная колодка 15A (0,5-1,5мм²), ТВ-1512 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

53.84 грн

52.77 грн

Купить

Магазин «220Vip»

Клеммная колодка 25A (0,5-2,5мм²), ТВ-2503 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

31. 54 грн

30.91 грн

Купить

Магазин «220Vip»

Клеммная колодка 25A (0,5-2,5мм²), ТВ-2504 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

35.05 грн

34.35 грн

Купить

Магазин «220Vip»

Клеммная колодка 25A (0,5-2,5мм²), ТВ-2505 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

39.86 грн

39.06 грн

Купить

Магазин «220Vip»

Колодка 3 гнезда с заземлением Leon TechnoSystems TNSy5000065

Доставка по Украине

70 грн

Купить

TeiTei

Колодка 4 гнезда с заземлением Leon TechnoSystems TNSy5000066

Доставка по Украине

85 грн

Купить

TeiTei

Колодка 5 гнезд с заземлением Leon TNSy5000067

Доставка по Украине

102 грн

Купить

TeiTei

Колодка 2 гнезда с заземлением Lynx TechnoSystems TNSy5000265

Доставка по Украине

52 грн

Купить

TeiTei

Колодка 3 гнезда с заземлением Lynx TechnoSystems TNSy5000266

Доставка по Украине

62 грн

Купить

TeiTei

Клеммная колодка 25A (0,5-2,5мм²), ТВ-2506 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

42.65 грн

41.80 грн

Купить

Магазин «220Vip»

Клеммная колодка 25A (0,5-2,5мм²), ТВ-2510 в корпусе, соединительная, распределительная, электрическая

На складе в г. Львов

Доставка по Украине

84.61 грн

82.92 грн

Купить

Магазин «220Vip»

Клеммная колодка АсКо с крышкой ТВ1504

На складе в г. Кривой Рог

Доставка по Украине

16.60 грн

Купить

MegaSnab

Клеммная колодка АсКо с крышкой ТВ1506

На складе в г. Кривой Рог

Доставка по Украине

24.75 грн

Купить

MegaSnab

Клеммная колодка АсКо с крышкой ТВ1512

На складе в г. Кривой Рог

Доставка по Украине

47.88 грн

Купить

MegaSnab

Клеммные колодки, шины соединительные, DIN-рейки

Клеммные колодки, шины соединительные, DIN-рейки — ТСК «Дачник»

Каталог товаров

Акции и скидки

• 0. 1. Водоснабжение и водоотведение, ливневые системы

  • Канализация внутренняя
  • Трубы полипропиленовые и ПНД
  • Ливневые и дренажные системы
  • Канализация наружная
  • Канализация внутренняя малошумная белая

• 0. 2. Двери, окна

  • Двери межкомнатные
  • Двери банные
  • Двери филенчатые
  • Двери входные металлические
  • Стеклопакеты и подоконники ПВХ, сетки москитные
  • Стеклопакеты и окна деревянные

• 0. 3. Кровля, сайдинг, водосточные и вентиляционные системы

  • Профлист, лист гладкий
  • Доборные элементы кровли, отливы
  • Водосточные системы
  • Ондулин
  • Черепица мягкая
  • Сайдинг
  • Фасадные панели

• 0. 4. Общестроительные материалы и изделия

  • Террасная доска и изделия из ДПК
  • Асбестоцементные изделия
  • Гипсокартон и комплектующие
  • Пленка строительная
  • Строительная сетка и проволока
  • Кирпич, блоки
  • Металлопрокат
  • Плитка тротуарная
  • Поликарбонат и комплектующие
  • Сухие строительные смеси
  • Заборы, ограждения, ворота
    • Ворота, калитки
    • Столбы, сваи
    • Доборные элементы заборов
    • Ограждения металлические

• 0. 5. Пиломатериалы, деревянные изделия

  • Блок-хаус, имитация бруса
  • Готовые деревянные изделия
  • Доска шпунтованная
  • Погонаж, пиломатериал строганый
  • Элементы лестниц
  • Вагонка из хвойных пород
  • Доска обрезная, брус обрезной
  • Плиты древесные
  • Вагонка, полок и погонаж из липы

• 0. 6. Строительный инвентарь, товары для отдыха, садовая мебель

  • Садовая мебель
  • Металлические изделия
  • Мангалы
  • Пруды декоративные
  • Садовая решетка и сетка, геотекстиль
  • Сопутствующие товары для гриля и барбекю
  • Баллоны газовые
  • Емкости, бочки, баки
  • Лестницы-стремянки
  • Бетономешалки
  • Тачки и комплектующие

• 0. 7. Тепло- и гидроизоляция

  • Битумные материалы
  • Мембрана пленочная
  • Утеплитель минеральный
  • Пенополистирол
  • Утеплитель фольгированный
  • Поролон
  • Утеплитель джутовый

• 1. 1. Лакокрасочные изделия, малярный инструмент

  • Герметики, пена
  • Кисти, валики
  • Клей
  • Краски, грунтовки, растворители
  • Лаки, пропитки
  • Малярный инструмент
  • Смеси, мастика, шпатлевка

• 1. 2. Сад и огород, банные принадлежности

  • Бондарные изделия и аксессуары для бани
  • Отрава, отпугиватели
  • Самовары
    • Uncategorized
  • Септики, химия для бассейнов
  • Садовый инвентарь и инструмент
    • Зимний инвентарь
    • Лопаты, вилы, грабли
    • Перчатки, шпагат
    • Садовый инструмент
    • Шланги поливочные, комплектующие к шлангам, фитинги
    • Опрыскиватели, лейки садовые
  • Выращивание и уход за растениями
    • Грунт, удобрения
    • Парники, укрывной материал, фитосветильники
    • Семена, рассада, деревья
    • Ядохимикаты
  • Садовый декор
    • Фигуры декоративные
    • Шпалеры, заборы
    • Светильники садовые

• 1. 3. Крепеж, ручной инструмент, дымоходы

  • Дымоход, комплектующие
  • Замки, комплектующие
  • Петли, ручки, фурнитура
  • Печи, аксессуары
  • Крепеж
    • Болты, винты, анкеры, шпильки, гайки, шайбы
    • Гвозди
    • Саморезы, шурупы, дюбели
    • Уголки, пластины, кронштейны
    • Такелаж, лента кровельная
  • Столярно-слесарный инструмент
    • Прочий ручной инструмент
    • Ключи, отвертки
    • Молотки, кувалды, гвоздодеры
    • Ножовки, плиткорезы, стеклорезы
    • Рулетки, уровни, угольники
    • Стамески, долото, напильники, рубанки
    • Степлеры, заклепочники, пистолеты клеевые
    • Плашки, метчики
    • Струбцины
    • Ящики, органайзеры
    • Топоры, колуны
    • Шарнирно-губцевый инструмент
  • Оснастка для инструмента
    • Сверла, фрезы
    • Буры, зубила, пики
    • Коронки
    • Биты, насадки

• 1. 4. Финишная отделка стен и потолков, напольные покрытия

  • Стеновые панели
  • Молдинги, плинтусы напольные, наличники
  • Плитка потолочная, плинтусы потолочные
  • Пороги
  • Напольные покрытия
    • Ламинат, подложка, лента демпферная
    • Линолеум
    • Ковровые покрытия
    • Щетинистые покрытия

• 1. 5. Хозяйственные товары

  • Новый год
  • Баки, ведра, корзины, емкости
  • Бытовая химия и косметика
  • Вазы, кашпо, горшки
  • Карнизы, жалюзи, шторы
  • Коврики, клеенка, скатерти
  • Мебель, предметы интерьера
  • Обувь, одежда
  • Товары для пикника
  • Текстиль
  • Прочие хозтовары
  • Товары для уборки
  • Посуда
    • Распродажа
    • Кастрюли, сковороды, казаны, чайники
    • Столовые приборы, кухонные принадлежности
    • Столовая посуда

• 2. 1. Климатическое, насосное и газовое оборудование

  • Вентиляционные системы
  • Водонагреватели электрические
  • Газовое оборудование
  • Отопительное оборудование
  • Тепловая техника, обогреватели
  • Насосы
    • Станции водоснабжения и комплектующие
    • Насосы вибрационные
    • Насосы дренажные, фекальные
    • Насосы циркуляционные, повысительные
    • Насосы поверхностные
    • Насосы скважинные, глубинные
    • Мотопомпы

• 2. 2. Сантехническая продукция, фильтры, мебель и зеркала

  • Зеркала
  • Мебель для ванной
  • Фильтры для воды
  • Инженерная сантехника
    • Прочая инженерная сантехника
    • Краны шаровые и вентили латунные
    • Люки ревизионные
    • Подводка гибкая для воды, шланги для бытовой техники
    • Счетчики воды
    • Фитинги и краны обжимные, трубы металлопластиковые
    • Фитинги и краны ПНД
    • Фитинги и краны полипропиленовые
    • Фитинги и краны стальные и чугунные
    • Фитинги латунные
    • Хомуты металлические, крепежи для шлангов и труб
    • Аппараты для пайки полипропиленовых труб и комплектующие
  • Бытовая сантехника
    • Ванны, экраны под ванны
    • Полотенцесушители и комплектующие
    • Санфаянс, биотуалеты
    • Смесители, монокраны
    • Душевые стойки
    • Душевые кабины и уголки, поддоны
    • Мойки для кухни
    • Аксессуары для ванной и туалета
    • Комплектующие, запчасти для бытовой сантехники

• 2. 3. Электробензоинструмент и комплектующие

  • Сварочные аппараты инверторные
  • Триммеры, кусторезы
  • Шлифовальные машины
  • Дрели, шуруповерты, гайковерты
  • Лобзики
  • Газонокосилки
  • Культиваторы, мотоблоки
  • Генераторы
  • Рубанки
  • Точильные станки
  • Пилы цепные
  • Перфораторы
  • Прочий инструмент
  • Пилы циркулярные
  • Распылители краски
  • Снегоуборщики
  • Фены строительные
  • Комплектующие и оснастка для инструмента
    • Оснастка для граверов
    • Диски и чашки алмазные
    • Диски пильные
    • Круги отрезные и абразивные, лента наждачная
    • Пилки для электролобзика
    • Щетки для дрели и УШМ
    • Электроды и проволока сварочные
    • Масло
    • Леска, диски и катушки для триммеров
    • Прочая оснастка

• 2. 4. Электротехническая продукция

  • Автоматические выключатели, УЗО
  • Антенное, телевизионное, мультимедийное оборудование
  • Элементы питания
  • Боксы, щиты и коробки электромонтажные
  • Звонки
  • Клеммные колодки, шины соединительные, DIN-рейки
  • Лента светодиодная и комплектующие
  • Провода, кабельная продукция, гофрированные трубы, кабель-каналы
  • Теплый пол электрический, греющий кабель для труб
  • Удлинители и колодки, разветвители, сетевые фильтры, стабилизаторы
  • Фонари, прожекторы
  • Хомуты нейлоновые
  • Электроизмерительные приборы, электротехнический инструмент
  • Прочие электротовары
  • Паяльное оборудование, аксессуары для пайки
  • Плиты электрические, кипятильники
  • Вилки, штепсели, патроны, разъемы, переключатели
  • Электроустановочные изделия
    • LEGRAND
    • LEZARD
    • UNIVERSAL
    • WERKEL
    • Прочие электроустановочные изделия
  • Лампы
    • Лампы люминесцентные
    • Лампы накаливания, лампы галогенные
    • Лампы светодиодные
  • Светильники
    • Светильники встраиваемые
    • Светильники накладные
    • Светильники настольные, светильники-ночники
    • Светильники подвесные, люстры, торшеры, бра, споты
    • Светильники уличные

Showing 1–16 of 35 results

Электрические клеммные колодки в промышленной автоматизации

Введение

Ожидается, что к 2022 году фиксированная автоматизация достигнет 120 миллиардов долларов США. В мире промышленной автоматизации предпринимались постоянные усилия по управлению несколькими процессами контролируемым образом.

Поэтому массовому производству помогает повышение качества продукции и сокращение времени. Наличие надлежащего электронного оборудования, расположенного в шкафу управления, имеет решающее значение.

Клеммные блоки являются жизненно важной частью процесса. Они помогают реализовать распределение сигналов и безопасную энергию, и важно знать больше о том, как они работают и когда их использовать.

Продолжайте читать, чтобы узнать все, что вам нужно знать о клеммной колодке.

Что такое клеммные колодки

Клеммная колодка — это модульная изолированная колодка, которая соединяет два или более проводов вместе. Заводы используют клеммные колодки для закрепления и/или заделки проводов.

В своей основной форме клеммные колодки состоят из нескольких отдельных клемм, расположенных в виде длинной полосы. Клеммная колодка наиболее удобна для подключения проводов к земле.

Сегодня используются сотни миллионов клеммных колодок, и каждый день устанавливается все больше.

Преимущества клеммных колодок

Самым большим преимуществом клеммных колодок является стоимость. Они дешевле по сравнению с другими типами разъемов.

Клеммные блоки также могут сэкономить время, поскольку процесс подключения проводов не такой сложный, как некоторые другие. Большинство хорошо оборудованных магазинов могут легко соединить провода с помощью клеммной колодки, просто зачистив их.

Уменьшение пространства

Вкладывая средства в многоуровневые клеммные колодки, вы можете сократить пространство на панели до 50 %. Это связано с тем, что многоуровневые блоки содержат несколько уровней цепей с одним блоком.

Повышение безопасности

Клеммные колодки повышают безопасность за счет заземления, изоляции и защиты других компонентов электрической цепи. Доступны клеммные колодки с безопасными для пальцев соединениями для предотвращения поражения электрическим током.

Кроме того, клеммные колодки могут иметь контрольные точки, которые еще больше повышают безопасность цепи.

Простая установка

Затем их можно установить с помощью отвертки. Они также обеспечивают быстрое подключение/отключение, что помогает как при обслуживании, так и при устранении неполадок.

При электропитании электрическая клеммная колодка используется для подключения электрических выключателей и розеток к сети.

Изготовлен из медного сплава

Корпуса большинства выводов изготовлены из медного сплава, который имеет тот же коэффициент расширения, что и провод, предназначенный для использования. Использование одного и того же коэффициента расширения помогает предотвратить ослабление из-за разной скорости расширения.

Также уменьшает коррозию, вызванную электролитическим взаимодействием двух разных металлов.

Недостатки клеммных колодок

Самым большим недостатком клеммных колодок является то, что провода могут быть выбиты из них, если произойдет вибрация или толчки. Даже хорошо защищенные соединения могут быть разорваны.

Всегда проверяйте соединения перед его реализацией. Убедитесь, что он может выдержать условия, в которых он находится.

Клеммные блоки также иногда слишком велики для областей, где они необходимы. Они часто являются лучшими вариантами, когда используется внутренняя и второстепенная проводка.

Типы конструкций клеммных колодок

Клеммные колодки можно классифицировать как по их конструкции, так и по типу устройства.

Типы устройств

Клеммные блоки можно сгруппировать по типу подключаемого устройства или по применению.

1. Блоки разъединения облегчают отключение цепи с помощью рубильника без отключения каких-либо проводов. Блок переключателей — это другое название, под которым они известны.

2. Держатели предохранителей помогают соединить вместе несколько устройств, использующих несколько предохранителей. В случае короткого замыкания затрагиваются только участки проводки, соединенные с держателем предохранителя.

3. Клеммы цепи заземления системы или компоненты заземления. Они могут быть вставлены в блок и обычно взаимозаменяемы со стандартными клеммными блоками.

4. Блоки ввода-вывода позволяют устройствам и контроллерам взаимодействовать друг с другом.

5. Блоки распределения питания для концевой заделки силовых кабелей.

6. Блоки датчиков/приводов используются для работы с такими устройствами, как фотоэлектронные датчики и датчики приближения, которые имеют три или четыре провода.

7. Блоки термопар соединяют термопары. Они также обеспечивают стабильные металлические соединения, которые измеряют температуру.

Типы конструкции

1. Проходной с одинарным вводом

Самый простой тип клеммной колодки – это продукты с одинарным вводом. Они используются для межпроводного соединения

соединение.

Клеммные колодки с одинарным вводом имеют один выходной и один входной контакт. Два отдельных провода подаются с обеих сторон клеммной колодки. Затем они соединяются внутри корпуса.

2. Двухуровневые

Двухуровневые клеммные колодки используют два уровня контактов. Это помогает упростить проводку и сэкономить место.

Часто многоуровневые продукты используют мост для соединения одного уровня контактов с другим. Это увеличивает гибкость схемы.

3. Трехуровневые клеммные колодки

Третьего уровня аналогичны двухуровневым изделиям, но с дополнительным уровнем контактов. Как и двухуровневые клеммные колодки, их можно шунтировать.

4. Клеммные колодки высокой плотности

Клеммные колодки высокой плотности разработаны с учетом потребностей OEM-производителей. Они просты в установке, а большие маркировочные полоски могут быть промаркированы вручную или напечатаны по индивидуальному заказу, чтобы обеспечить быструю и точную идентификацию клемм.

Функции клеммной колодки

Некоторые клеммные колодки имеют одну или несколько специальных функций.

Съемные клеммные колодки

Со съемными клеммными колодками проводные соединения позволяют разорвать цепь без следующего: определенным образом можно отключить питание всей группы терминалов одновременно, просто удалив один штекер.

Штабелируемые клеммные колодки

Для экономии места штабелируемые клеммные колодки можно устанавливать рядом друг с другом. Как правило, это устройства, монтируемые на DIN-рейку.

Световой индикатор

Некоторые клеммные колодки оснащены световым индикатором. Этот светоизлучающий диод (LED) проверяет, протекает ли ток через устройство.

Диод

Клеммные колодки с диодами между цепями позволяют тестировать лампы. Они также обеспечивают защиту от обратной полярности.

Ориентация и технические характеристики

Клеммные колодки обычно поставляются с тремя различными углами ввода проводов:

• 45°
• 90° (горизонтально)
• 180° (вертикально)

Как провод крепится к блоку как контакт, положение, путь или полюс. При покупке клеммных колодок важно знать количество контактов, чтобы это количество соответствовало количеству проводов, необходимому для применения.

Шаг контактов напрямую зависит от количества контактов и выражается в миллиметрах. Это расстояние между каждым контактом, измеренное от центра каждого отверстия или отверстия.

Инструкции по установке клеммной колодки с винтовыми зажимами

После того, как вы узнали точный тип клеммной колодки и приобрели ее, пришло время ее установить. Перед установкой отключите все электрооборудование из соображений безопасности.

Если у вас есть винтовая клеммная колодка, снимите небольшое количество изоляции с конца клеммной колодки. Как правило, один дюйм работает нормально, но может зависеть от используемого компонента.

Открутите фиксирующий винт клеммной колодки. Затем вставьте проволоку в отверстие.

Полностью затяните винт

Осторожно затяните винт на место. Важно полностью затянуть провод, потому что в противном случае провод нагреется и расплавит изоляцию. Это может привести к пожару.

Безопасное штекерное соединение

После установки клеммной колодки проложите к ней электрические провода. Затем подключите разъем «папа» к порту «мама».

Затем плотно нажмите, чтобы обеспечить надежное соединение, которое не ослабнет из-за движения.

Испытательное оборудование для обеспечения безопасности

После выполнения всех подключений к клеммным колодкам пришло время проверить оборудование, чтобы убедиться, что оно работает правильно. Чрезвычайно важно все протестировать, чтобы убедиться, что все работают в безопасной среде.

Не забудьте проверить клеммную колодку, а также соединения, чтобы убедиться в отсутствии перегрева.

Проверьте провода, чтобы убедиться, что они все еще надежно закреплены.

Монтажные клеммные колодки

Большинство клеммных колодок либо ввинчиваются в панель, либо защелкиваются на металлической рейке, либо устанавливаются на печатной плате.

Рейка

Клеммные колодки, которые монтируются, обычно изготавливаются на какой-либо форме DIN-рейки (Deutsches Institut fur Normung). DIN — это немецкий орган по стандартизации, первоначально опубликовавший спецификации рельсов.

Клеммные блоки изготавливаются для установки на DIN-рейку одного из нескольких размеров, например:

1. Миниатюрные DIN-рейки

Миниатюрные цилиндрические рейки шириной 15 мм. Они рассчитаны на 300В.

2. Направляющие G32

Как следует из названия, эти направляющие имеют форму буквы «G» и ширину 32 мм. Они могут работать с клеммными колодками, рассчитанными на 60 В.

3. Направляющие Top-Hat

Направляющие Top-Hat выглядят точно так же, как их миниатюрная версия, за исключением того, что они имеют ширину 35 мм. Они рассчитаны на 600В.

4. Крепление для печатной платы

Существуют также клеммные колодки, предназначенные для монтажа на печатных платах. Некоторые продукты могут быть подключены к штыревой планке, закрепленной на плате.

Другие имеют встроенные контакты для монтажа через печатную плату. Они также известны как электронные блоки.

Варианты метода для выполнения проводного соединения

Существует несколько различных методов на выбор для выполнения проводного соединения с использованием клеммных колодок.

Соединения с врезкой изоляции (IDC)

Соединения с врезкой изоляции позволяют выполнять соединения путем проталкивания провода между двумя острыми кусками металла. Это делает соединение без обнажения оголенного провода.

Винтовые зажимы

Винтовые зажимы обеспечивают электрическое соединение с помощью винта для затягивания провода. Они являются отраслевым стандартом в методах заделки.

Винтовые зажимы подходят для проводов самых разных размеров. Они также обеспечивают надежное соединение.

Пружинные зажимы

Пружинные зажимы удерживают зажим проволоки за счет силы пружины. Это новая альтернатива винтовым зажимам.

Пружинные зажимы наиболее полезны в тех случаях, когда необходимо учитывать ограниченное рабочее пространство и небольшие диаметры проволоки.

Соединения с выступом

Соединения с выступом также известны как лепестковые или лепестковые клеммы. Они были разработаны для быстрой установки и удаления без необходимости пайки.

Применение клеммных колодок в промышленных установках

Клеммные колодки обычно используются в промышленном оборудовании, таком как монтажные опорные коробки и блоки управления. Обычно клеммные колодки используются в следующих типах оборудования, используемого в промышленных условиях:

• Воздуходувки
• Панели управления
• Электрические подстанции
• Энергосберегающее освещение (светодиодное)
• Светодиодное городское наружное и уличное освещение
• Все электрические машины
• Управление холодильным оборудованием
• Частотно-регулируемые приводы
Везде, где есть питание!

Какой тип клеммной колодки вам нужен, зависит от нескольких факторов.

Поскольку доступно несколько типов клеммных колодок, перед установкой важно знать, какой из них является правильным.

Текущее требование

Текущее требование является наиболее важным фактором, который следует учитывать при выборе типа клеммной колодки. Это связано с тем, что если через клеммную колодку проходит слишком большой ток, он может перегреться и разрушить клеммную колодку.

Убедитесь, что клеммная колодка выдерживает ожидаемое использование тока, а затем добавьте еще 50% на всякий случай.

Требования к напряжению

Также важно учитывать величину напряжения. В противном случае напряжение может вызвать проблемы с пробоем диэлектрика.

Напряжение может быть слишком высоким для клеммной колодки и вызвать утечку тока между клеммными колодками, расположенными в непосредственной близости. Имейте в виду, что требования к высокому напряжению редко применяются в конструкции.

В большинстве случаев при напряжении ниже 100 В соображения по поводу напряжения игнорируются. Несмотря на это, перед выбором клеммной колодки рекомендуется проверить напряжение.

Используемый провод

Провода изготовлены по-разному. Каждый тип провода имеет свой набор преимуществ и недостатков.

При выборе клеммной колодки для кабеля обязательно знать размер кабеля. Он должен физически вписаться в клеммную колодку.

Узнайте, одножильный он или многожильный, потому что многожильные провода лучше работают с винтовыми клеммами. Между тем, одножильные провода лучше работают с разъемами push-fit.

Стойкость к воздействию окружающей среды и механическая прочность

При выборе клеммной колодки учитывайте воздействие окружающей среды. Некоторые клеммные колодки имеют механическую прочность. Они могут работать с большими токами.

Однако, если соединение используется в морских условиях, соленый воздух может вызвать коррозию металлических контактов.

Окружающая среда, в которой используется клеммная колодка, может создавать значительные перепады температур и/или содержать механические вибрации. Если это произойдет, винтовые соединения могут стать ненадежными.

Доверьтесь нам, чтобы предоставить вам лучшие продукты

Мы гордимся тем, что обеспечиваем первоклассное обслуживание клиентов и высококачественную продукцию, независимо от того, покупаете ли вы клеммные колодки, мачтовые светильники или что-либо еще, что вам нужно для эффективной работы вашего предприятия. .

Мы хотим помочь вам найти именно то, что вы ищете. Нажмите здесь, чтобы запросить каталог.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не занимаются предоставлением инженерных или других профессиональных консультаций или услуг. Практика проектирования определяется конкретными обстоятельствами, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может учесть все соответствующие факторы и желаемые результаты. Информация была размещена с разумной осторожностью и вниманием. Однако некоторая информация может быть неполной, неверной или неприменимой к конкретным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования, доверия или действий на основании информации, содержащейся в этом сообщении в блоге.

Клеммные колодки для тяжелых условий эксплуатации

Перейти к содержимому

Обновлено: 3 августа 2022 г.

Клеммные колодки — это простой, недорогой и удобный тип разъема. Они являются хорошим выбором для простых схем и имеют долгую историю использования в транспортном и промышленном оборудовании.

Клеммные колодки или клеммные соединители являются простыми, полезными, экономичными и зачастую важными компонентами транспортных приложений. Вам нужно кое-что знать об этих уникальных решениях для подключения, чтобы понять, подходят ли они для вашей схемы электропроводки.

Клеммные колодки также называются винтовыми клеммами или перегородками. По сути, они представляют собой развязку, которая соединяет два или более провода вместе и распределяет питание по всему приложению. Они функционируют как простой, но мощный разъем, во многих случаях соединяющий провода без использования припоя или других межсоединений. Они уже давно используются в требовательных приложениях, таких как транспортные средства, автомобили или тяжелая техника, где они часто используются для подключения к выходам коммутационной панели.

Клеммные колодки часто используются в панелях управления транспортных средств и за приборными панелями транспортных средств. Обычно они выдерживают более высокие уровни напряжения, чем другие типы разъемов. Думайте о клеммной колодке как о концентраторе, который хранит землю и питание в одном месте.

Этот тип разъема редко используется в электромобилях. Шины, напротив, используются для передачи сильноточных нагрузок, таких как те, которые можно увидеть в приложениях для аккумуляторных батарей электромобилей. Есть некоторый импульс для использования клеммных колодок на зарядных станциях для электромобилей.

Двухрядные клеммные колодки Eaton серии Bussman, поставляемые Waytek, представляют собой клеммные колодки общего назначения для панельного монтажа, подходящие для использования в различных электронных и электрических приложениях и конструкциях.

Клеммные колодки служат своего рода инструментом для прокладки проводки. Точно так же, как водитель грузовика едет по развязке в виде трилистника, чтобы съехать с межштатной автомагистрали и попасть на следующую, клеммная колодка служит каналом, через который различные цепи соединяются друг с другом. Клеммные колодки защищают и изолируют оголенные концы проводов и кабелей, а также служат зажимной системой, прикрепляя проводку к внутренней части кузова автомобиля или оборудования. Шины, которые представляют собой плоские стержни из проводящего металла, чаще используются с проводами большого сечения для распределения электроэнергии.

Двухрядные клеммные колодки Eaton Bussman выпускаются различных размеров с количеством контактов от двух до двенадцати. Эта восьмипозиционная модель, доступная от Waytek, может работать с проводами сечением от 22 до 8AWG и рассчитана на 30 А и 600 В.

Установка клеммной колодки

Клеммные колодки предназначены для быстрого и простого подключения. Чаще всего вы подключаете провод к клеммной колодке, снимая с него изоляцию, наматывая его на винт, а затем закрепляя винт внутри клеммы. Клеммные колодки также могут иметь входные и выходные отверстия, в которые можно вставлять провода, а затем зажимать их внутри блока. Другой вариант — припаять или обжать разъем к проводу и прикрепить разъем к клеммной колодке, которая может принимать разъемы. В транспортных приложениях вы обычно видите последний вариант; хотя резьбовые соединения все еще могут присутствовать в некоторых второстепенных устройствах.

Как правило, клеммные колодки служат двум основным целям: они используются для соединения различных цепей и для обеспечения электрического заземления цепи. Заземление, конечно же, обеспечивает безопасный путь для отключения цепи, снижая риск короткого замыкания в вашей системе и риск серьезных травм для членов вашей команды. Подключение различных цепей может быть трудоемкой задачей, которую можно упростить с помощью клеммных колодок. Хотя для цепей, которые должны работать в условиях высокой мощности или высокой вибрации, установщикам может потребоваться использовать различные типы продуктов, такие как шины, соединительные блоки и разветвители мощности.

Клеммные колодки Molex, поставляемые компанией Waytek, могут монтироваться на панели или свободно висеть, и хотя они поставляются с 12 контактами, при необходимости их можно легко сократить до трех, шести или девяти контактов. В большинстве приложений требуется только три полюса: нагрузка, нейтраль и земля.

Предлагаемые клеммные колодки Преимущества и недостатки

Основным преимуществом предлагаемых клеммных колодок является экономия средств. По сравнению с другими типами соединителей клеммные колодки относительно дешевы. Они также в некоторой степени экономят время, поскольку подключение проводов к одному не является сложным процессом, и это может быть легко выполнено в любой хорошо оборудованной мастерской. Если водитель / оператор должным образом обучен и имеет правильные инструменты, небольшой ремонт оборудования в кабине может быть выполнен даже в дороге, если это разрешено политикой.

С другой стороны, основным недостатком является то, что при наличии вибрации или толчков даже хорошо закрепленные провода могут оторваться от клеммных колодок. Поэтому очень важно протестировать соединения перед их внедрением, чтобы убедиться, что они могут выдержать суровые условия, с которыми они столкнутся в тяжелых условиях эксплуатации. Кроме того, клеммные колодки обычно не имеют крышек и не герметизированы относительно элементов, что ограничивает их пригодность для использования внутри помещений или требует их установки в герметичных панелях управления или изолированных блоках (например, внутри шкафчика на рабочем месте). грузовая машина).

При выборе клеммных колодок важно проконсультироваться с вашей командой о потребностях и проблемах их применения, поскольку большинство клеммных колодок оптимизированы для определенной цели. Они также не являются идеальным решением для всех случаев подключения, но для быстрого и эффективного подключения и распределения питания удобно иметь клеммные колодки.

Посетите Waytek онлайн.

Понравилась статья? Ознакомьтесь с другими нашими статьями по энергетике и клеммным блокам, нашими страницами рынка транспорта и промышленности, а также нашими архивами статей за 2021 и 2020 годы.

• Автор
• Последние сообщения

Роб Иверсруд

Менеджер по категориям и продуктам в Waytek, Inc.

Роб Иверсруд — менеджер по категориям и продуктам в Waytek, Inc.

Похожие сообщения

Подписаться

2021, автомобильный, основы разъемов, разъемы, промышленный, мощность, клеммные колодки, транспорт, Waytek, провод, основы разъемов, основы разъемов

Видео

• • Решения OverPass™ | Amphenol
• • Соединители EDAC D-Sub
• • Indium8.9HF—Проверенная автомобильная паяльная паста
• • Высоковольтный экранированный кабель JPC XLPE

Просмотреть статьи по месяцам

Просмотреть статьи по месяцам Выберите Месяц Сентябрь 2022 (15) Август 2022 (29) Июль 2022 (10) Июнь 2022 (27) Май 2022 (39) Апрель 2022 (42) Март 2022 (33) Февраль 2022 (26) Январь 2022 (31) Декабрь 2021 ( 14) ноябрь 2021 (20) октябрь 2021 (19) сентябрь 2021 г. (24) август 2021 г. (20) июль 2021 г. (27) июнь 2021 г. (24) май 2021 г. (19) апрель 2021 г. (23) март 2021 г. (29) февраль 2021 г. (25) январь 2021 г. (31) декабрь 2020 г. (23) ) ноябрь 2020 (14) октябрь 2020 (29) сентябрь 2020 (38) август 2020 (25) июль 2020 (20) июнь 2020 (27) май 2020 (23) апрель 2020 (18) март 2020 (38) февраль 2020 (17) ) Январь 2020 (22) Декабрь 2019 (16) Ноябрь 2019 (22) Октябрь 2019 (27) Сентябрь 2019 (20) Август 2019 (16) Июль 2019 (19) Июнь 2019(18) май 2019 г. (26) апрель 2019 г. (28) март 2019 г. (19) февраль 2019 г. (20) январь 2019 г. (22) декабрь 2018 г. (8) ноябрь 2018 г. (16) октябрь 2018 г. (27) сентябрь 2018 г. (19) август 2018 г. (18) июль 2018 г. (22) июнь 2018 г. (19) май 2018 г. (28) апрель 2018 г. (26) март 2018 г. (22) февраль 2018 г. (21) январь 2018 г. (27) декабрь 2017 г. (17) ноябрь 2017 г. (18) октябрь 2017 г. (21) сентябрь 2017 г. (24) август 2017 г. (23) июль 2017 г. (7) июнь 2017 г. (16) май 2017 г. (41) апрель 2017 г. (31) март 2017 г. (17) февраль 2017 г. (19)) Январь 2017 (16) Декабрь 2016 (12) Ноябрь 2016 (14) Октябрь 2016 (17) Сентябрь 2016 (19) Август 2016 (23) Июль 2016 (10) Июнь 2016 (23) Май 2016 (22) Апрель 2016 (19) ) март 2016 г. (26) февраль 2016 г. (28) январь 2016 г. (25) декабрь 2015 г. (12) ноябрь 2015 г. (38) октябрь 2015 г. (37) сентябрь 2015 г. (38) август 2015 г. (33) июль 2015 г. (14) июнь 2015 г. (44) ) май 2015 г. (37) апрель 2015 г. (36) март 2015 г. (34) февраль 2015 г. (36) январь 2015 г. (28) декабрь 2014 г. (18) ноябрь 2014 г. (24) октябрь 2014 г. (35) сентябрь 2014 г. (37) август 2014 г. (31) ) июль 2014 г. (13) июнь 2014 г. (35) май 2014 г. (35) апрель 2014 г. (24) март 2014 г. (40) февраль 2014 г. (39)) Январь 2014 г. (49) Декабрь 2013 г. (33) Ноябрь 2013 г. (49) Октябрь 2013 г. (50) Сентябрь 2013 г. (68) Август 2013 г. (58) Июль 2013 г. (42) Июнь 2013 г. (40) Май 2013 г. (60) Апрель 2013 г. (54) ) март 2013 (72) февраль 2013 (63) январь 2013 (52) декабрь 2012 (18) ноябрь 2012 (18) октябрь 2012 (10) сентябрь 2012 (28) август 2012 (32) июль 2012 (28) июнь 2012 (7) ) май 2012 г. (7) март 2012 г. (1) февраль 2012 г. (1) октябрь 2011 г. (1) сентябрь 2011 г. (1) сентябрь 2010 г. (1) август 2010 г. (1) апрель 2010 г. (2) март 2010 г. (1) февраль 2010 г. (1) ) октябрь 2009 г.(1) сентябрь 2009 г. (1) август 2009 г. (1) апрель 2009 г. (1) февраль 2009 г. (1) ноябрь 2008 г. (1) октябрь 2008 г. (2) сентябрь 2008 г. (2) август 2008 г. (1) июль 2008 г. (1) июнь 2008 г. (2) май 2008 г. (2) март 2008 г. (2) февраль 2008 г. (2) январь 2008 г. (1) декабрь 2007 г. (1) ноябрь 2007 г. (1) октябрь 2007 г. (1) сентябрь 2007 г. (2) август 2007 г. (2) июль 2007 г. (1) июнь 2007 г. (1) май 2007 г. (1)

Перейти к началу

Магазинная клеммная колодка | HomElectrical.com

Клеммная колодка — это модульная изолированная колодка, используемая для соединения одной или нескольких цепей с другими. HomElectrical предлагает клеммные колодки с 2, 3, 4 и 5 полюсами для всех ваших потребностей в подключении проводки. Выбирайте из нашего ассортимента качественные товары по отличным ценам.

Sort By PopularityLowest Priceheshest Pricenewest

1-30 из 153 продуктов

$ 1,85 40005

862-2534

$ 2,33.

221-942/000-006

$1.48Each

862-9693

$1.96Each

862-9604

$2.43Each

862-9605

$0.93Each

862-2652

$1.49Each

862-1593

$ 1,404

862-633

$ 1,48 Phech

862-8603

$ 2,88. 862-1525

$1.41Each

221-942

$0.54Each

0209-1115

$1.96Each

862-9594

$2.43Each

862-9525

$0.93Each

862-2632

1,48$Каждый

862-8593

$2.33Each

862-525

$2.88Each

862-1604/999-950

$1.49Each

862-1533

$1.40Each

862-533

$1.55Each

221-941/000-006

$ 0,71 ПУХ

0209-1116

$ 1,85. -9515

Как клеммная колодка обеспечивает проводное соединение?

Существует несколько различных способов подключения клеммной колодки, в том числе:

• Винтовые зажимы — это самый старый и стандартный способ подключения. Винт способен затянуть провод и выполнить электрическое соединение. Этот метод можно использовать на самых разных проводах и он является наиболее надежным.
• Пружинные зажимы — этот метод является более новым способом установления соединений и наиболее удобен, когда вы имеете дело с тонкими проводами и небольшим рабочим пространством. Он использует пружину, чтобы затянуть провод и сделать проводное соединение.
• Соединения со смещением изоляции (IDC) – позволяет установить соединение без обнажения оголенного провода. Чтобы сделать это соединение, проволока зажимается между двумя острыми кусками металла.
• Соединения с выступом — также известные как лепестковые или лезвийные клеммы, эти соединения можно быстро вставлять и снимать без необходимости пайки.

Как установить клеммную колодку?

Как правило, клеммная колодка монтируется на печатной плате (PCB) или имеется панель, привинченная к стене, которую можно защелкнуть. Но вот некоторые другие варианты монтажа на ваше рассмотрение:

1. Рейка – DIN-рейки (Deutsches Institut fur Normung) в той или иной форме обычно используются при монтаже клеммных колодок. Судя по названию, он немецкий, и конструкция рельсов является их стандартом. DIN имеет несколько других размеров в зависимости от ваших потребностей.

• Миниатюрная рейка Top-Hat — имеет ширину около 15 миллиметров или 0,05 фута и может работать с клеммными колодками до 300 вольт.
• Рейка G32 — ширина рейки 32 миллиметра или 0,104 фута, форма буквы «G». Она способна выдерживать напряжение до 600 вольт от клеммной колодки.
• Top-Hat Rail — имеет ту же форму, что и его миниатюрный брат, но имеет ширину 35 миллиметров или 0,11 фута. Наряду с увеличением размера он способен выдерживать большее напряжение до 600 вольт.

2. Крепления для печатных плат, также называемые электронными блоками, представляют собой другую форму монтажа. Клеммный блок иногда проектируется для печатной платы, контакты могут быть введены так, чтобы их можно было установить через печатную плату, или вы можете просто вставить его в контактную колодку, расположенную на печатной плате.

Когда следует использовать клеммную колодку?

Есть несколько устройств, с которыми можно использовать клеммную колодку, в том числе:

• Клеммы цепи заземления — они обычно взаимозаменяемы с клеммными колодками и могут быть подключены к колодке, когда вам это нужно. Они обычно используются для заземления компонентов или систем.
• Держатели предохранителей – это устройство может подключать несколько предохранителей, которые подключены к нескольким устройствам. Таким образом, при коротком замыкании пострадают только предохранители, подключенные к держателю.
• Блоки термопар – позволяют измерять температуру путем подключения термопар и обеспечения стабильного металлического соединения
• Блоки ввода/вывода – также известные как устройства ввода/вывода. Они обеспечивают связь между контроллером и устройством. трех- или четырехпроводные устройства, в том числе: датчики приближения и фотоэлектрические датчики
• Блоки распределения питания – обычно используются для подключения силовых кабелей и подачи электрического тока.
• Блоки разъединения – также известные как блоки выключателей, это устройство позволяет легко отключать цепь с помощью рубильника и без снятия проводов.

Где следует использовать клеммную колодку?

Клеммные колодки обычно используются в электропроводке, для подключения выключателей и для подключения крупных бытовых приборов к розеткам в домашних условиях.

Что означает количество полюсов?

Количество полюсов, указанное в описании клеммной колодки, означает, к скольким цепям она может быть подключена.

Что делает клеммная колодка?

Клеммная колодка создает электрическое соединение, когда провода прижимаются к металлической части колодки винтом. Обычно они содержат две длинные алюминиевые или медные полосы, предназначенные для соединения разных компонентов. Эти полосы создают шину для распределения питания, которое направляется на подключенные компоненты.

Что такое клеммная колодка?

Клеммная колодка, также называемая клеммной колодкой или клеммной колодкой, представляет собой модульный изолированный блок, который соединяет одну или несколько цепей с другими. Соединения обычно выполняются с помощью винта или зажима, опускаемого на оголенный провод для завершения соединения. Они предлагают удобный способ соединения отдельных электрических проводов, поскольку не требуют сращивания или физического соединения концов.

Нужна помощь?

Клеммные колодки

— только лучшее для шкафов управления и распределительных шкафов

Решайте любые задачи с системами клеммных колодок WAGO для монтажа на рейке. Наша полная линейка высокопроизводительных клеммных колодок станет платформой для вашего решения!

Ваши преимущества:

• Полная линейка высокопроизводительных клеммных колодок для любого применения
• Высочайший уровень безопасности: испытания, выходящие за рамки промышленных стандартов
• Проверенная технология пружинного соединения: быстрая, виброустойчивая и не требующая обслуживания
• Дополнительная экономия за счет сокращения времени монтажа, более быстрого ввода проекта в эксплуатацию и устранения затрат на обслуживание благодаря соединениям, не требующим обслуживания
• Избавьтесь от трудоемкой подготовки – втулки или обжим не требуются

Клеммные колодки TOPJOB® S для монтажа на рейке

Клеммные колодки WAGO TOPJOB® S для монтажа на рейке предлагают больше, чем просто надежное электрическое соединение. Полный ассортимент проходных и функциональных клемм для проводов сечением от 0,14 до 25 мм ² (26–4 AWG) предлагает целый ряд преимуществ.

Преимущества:

• Универсальная технология соединения Push-in CAGE CLAMP® для всех типов проводников
• Вставная заделка одножильных и многожильных проводников, а также тонкожильных проводников с наконечниками
• Правильное решение для всех задачи объединения: непрерывные, смежные, понижающие, вертикальные перемычки и т. д.
• Непрерывные многострочные маркировочные полосы для быстрой и экономичной маркировки
• Лучшие в отрасли резервы безопасности: единая система клеммных колодок для монтажа на рейку практически для любого применения в мире

Подробнее о TOPJOB® S Показать список продуктов

Сильноточные клеммные колодки для монтажа на рейку с зажимом POWER CAGE CLAMP

Сильноточные клеммные колодки для монтажа на рейку с зажимом POWER CAGE CLAMP используют пружинное давление для соединения проводников диаметром до 185 мм ² (350 тыс. милов). Доступны размеры 35, 50, 95 и 185 мм ^{2 клеммных колодки} (2, 1/0, 4/0 AWG; 350 тысяч кубических милов). Доступны версии как для монтажа на DIN-рейку, так и для непосредственного монтажа на пластину с помощью монтажных фланцев.

Преимущества:

• Для всех областей применения: энергоемкие отрасли, включая машиностроение и производство оборудования, а также производство энергии
• Также подходит для суровых условий: термо- и морозостойкий
• Допуски Ex e II (185 мм ² /350 тыс.смил ожидается)
• Простота в использовании: боковая вставка проводника и фиксатор для простоты подключения
• Быстрая заделка: не требует трудоемкой подготовки — не требуются кольцевые клеммы или наконечники

Подробнее о POWER CAGE CLAMP Показать список продуктов

Мини-клеммные колодки TOPJOB® S для монтажа на рейку

Компактная конструкция делает мини-клеммные колодки для монтажа на рейку идеальными для работы в ограниченном пространстве. Различные варианты монтажа и срабатывания также доступны для максимальной гибкости, поэтому вы можете выбрать клеммные колодки Mini в зависимости от использования и удобства. Благодаря технологии пружинного соединения они также подходят для виброустойчивых соединений и могут использоваться, например, в распределительных коробках трехфазных двигателей.

Преимущества:

• Экономия места: компактный дизайн с полной функциональностью
• Надежность и безопасность: проверенная технология соединения пружинным давлением делает соединения виброустойчивыми DIN-15 или DIN-35 рейки и монтажные пластины с защелкивающейся монтажной ножкой или монтажным фланцем
• Быстрое и простое управление: для мини-клеммных колодок, монтируемых на рейку, вы можете выбрать между кнопкой и рабочим слотом
• Простота объединения, маркировки и тестирования

Узнайте больше о TOPJOB® S Mini Показать список продуктов

X-COM®S-SYSTEM Съемные клеммные колодки для монтажа на рейку

WAGO X-COM®S-SYSTEM доступна в двух различных сечениях (серия 2020 и 2022). Он совместим с нашими клеммными колодками TOPJOB® S для монтажа на рейке и широким спектром аксессуаров семейства клеммных колодок TOPJOB® S для монтажа на рейке.

Преимущества:

• Подсоединение проводников сечением до 1,5 мм ² (16 AWG) в клеммной колодке шириной всего 3,5 мм (0,138 дюйма) и до 4 мм ² (12 AWG) шириной всего 5,2 мм (0,205 дюйма) дюймов)
• Вставной зажим CAGE CLAMP® для быстрой проводки
• Вставной зажим одножильных и многожильных проводов, а также тонкожильных проводов с наконечниками
• Предотвращение неправильного соединения путем кодирования групп с одинаковым числом полюсов
• Защитная розетка заглушки с помощью стопорных рычагов и пластин для снятия натяжения

Подробнее о X-COM®S Показать список продуктов

Классические клеммные колодки для монтажа на рейку

Программа клеммных колодок для монтажа на рейку с проверенной технологией соединения CAGE CLAMP® включает подходящую клеммную колодку для любого применения: клеммы с предохранителями, размыкающими/тестовыми, диодными и светодиодными клеммами, вставные клеммные колодки — даже клеммные колодки для монтажа на рейку для подключения датчиков и исполнительных механизмов.

Преимущества:

• Многоуровневые клеммные колодки: Двух- или трехъярусные клеммные колодки экономят место
• Соединения CAGE CLAMP®: испытаны миллиарды раз
• Многогранные индивидуальные возможности объединения с помощью вставных перемычек, понижающих перемычек, перемычек со смещением, вертикальных перемычек и т. д.
• Идентификация цепей с помощью маркеров WMB
• Простое тестирование с помощью съемных и модульных адаптеров тестовых штекеров, а также тестовых штекеров

Показать список продуктов

Классические мини-клеммные колодки для монтажа на рейку

Мини-клеммные колодки WAGO для монтажа на рейку идеально подходят для приложений с ограниченным пространством и небольших размеров проводников. Благодаря проверенной технологии WAGO CAGE CLAMP® эти клеммные колодки обеспечивают виброустойчивые и надежные соединения.

Преимущества:

• Минимальное пространство в корпусе
• Монтаж на рейку DIN-15 или DIN-35
• Светло-серые версии для приложений EX e II
• Простота объединения, маркировки и тестирования

• Показать список продуктов

  Клеммные колодки для панельного монтажа

  Модульные клеммные колодки для монтажа на рейку идеально подходят как для заказных, так и для готовых клеммных колодок для панельного монтажа. Эти клеммные колодки можно монтировать с помощью винтовых фланцев, защелкивающихся ножек для монтажных отверстий или для сборки на алюминиевых несущих рейках.

  Преимущества:

  • Различные варианты монтажа с помощью фланцев или защелкивающихся ножек
  • Простая проводка через клеммные колодки с фронтальным или боковым вводом
  • Доступны клеммные колодки с кнопками на одной или обеих сторонах
  • Номинальная напряжение (серия 264): 800 В
  • Широкая область применения: доступны версии для приложений Ex e II

  Показать список продуктов

  Компактные клеммные колодки для монтажа на рейку

  Компактные клеммные колодки WAGO для монтажа на рейку чрезвычайно компактны, что делает их идеальными для приложений с ограниченным пространством. Двух- или трехъярусные клеммные колодки экономят еще больше места. Проверенная временем технология CAGE CLAMP® от WAGO обеспечивает надежное соединение.

  Преимущества:

  • Установка на рейку DIN-15 или DIN-35
  • Модульные вставные ответвительные модули для дополнительных проводных соединений и тестирования
  • Светло-серые версии для приложений Ex e II
  • Двух- или трехуровневые клеммные колодки еще больше экономят место
  • Гибкое объединение с помощью двух параллельных разъемов для перемычек

  Показать список продуктов

  Клеммные колодки для монтажа на шасси

  Серия 862 идеально подходит для подключения до четырех проводников сечением от 0,5 до 4 мм ² (20–12 AWG) на потенциал.

  Преимущества:

  • Подключение до четырех проводников диаметром от 0,5 до 4 мм ² (20-12 AWG)
  • Быстрая проводка на месте с помощью технологии Push-in CAGE CLAMP®: простая заделка одножильных, многожильных проводников с наконечниками или проводников, соединенных ультразвуком мгновенное проникновение
  • Кнопки для простой установки с помощью рабочего инструмента или вручную
  • Встроенные контрольные точки упрощают тестирование с помощью тестовой заглушки Ø 2 мм
  • Гибкий вариант маркировки со стандартной маркировкой (предварительно нанесенной), маркировочной полосой или по индивидуальному заказу маркировка для крупных заказов

  Показать список продуктов

  Клеммные колодки для матричной коммутации и клеммные колодки с общим потенциалом

  Матричные коммутационные колодки и клеммные колодки с общим потенциалом WAGO серии 727 обеспечивают идеальный интерфейс между управлением и полевым уровнем и идеально подходят для матричных коммутационных колодок с односторонним доступом.

  Преимущества:

  • Простая и наглядная конфигурация матричной коммутационной панели: сторона поля повторяет сторону патча
  • Высокая плотность соединений: множество точек зажима на минимальном пространстве
  • Четкое назначение: зажимы с прямой маркировкой
  • Версии со стопорными зажимами или без них для крышек кабельных каналов
  • Синие клеммные колодки для приложений Ex i
  • Простая проверка через тестовый паз для тестовых штекеров диаметром 2,3 мм (0,091 дюйма)

  Показать список продуктов

  Матричные коммутационные панели

  Матричные коммутационные панели обеспечивают высокую плотность сигнала при минимальном занимаемом пространстве. Четкое расположение и простые возможности тестирования имеют важное значение.

  Преимущества:

  • Доступны с различным количеством полюсов; 32-, 48- и 80-контактные версии, а также 32-контактная версия Slimline для 19-дюймовых стоек
  • Дополнительные модули для прямого подключения к монтажной раме
  • Встроенные тестовые разъемы для каждого сигнала/потенциала
  • Индивидуальная групповая маркировка через WSB маркеры
  • Цветные модульные сборки, маркированные на заводе для лучшего обзора
  • Синие матричные коммутационные панели для приложений Ex i

  Показать список продуктов

  Соединение экрана

  Система соединения экрана WAGO обеспечивает эффективное экранирование ЭМС. Высокочастотные токи помех безопасно рассеиваются, обеспечивая идеальную защиту от ЭМС для машин и систем.

  Преимущества:

  • Седла для зажима экрана, держатели шин и различные аксессуары
  • Седла для зажима экрана с пружиной для отличного контакта с экраном и производительности
  • Различные варианты монтажа на шинах, монтажных пластинах или DIN-рейках со специальными прорезями
  • Регулируемый по высоте вертикальный или горизонтальный монтаж держателя шин обеспечивает полную гибкость установки

  Показать список продуктов

  .

  Все продукты

  Откройте для себя разнообразие систем клеммных колодок WAGO для монтажа на рейку.

  Маркировка

  Маркировка шкафа управления

  Простой обзор с меньшими затратами на обслуживание: правильная маркировка окупается в долгосрочной перспективе. WAGO предлагает вам большое количество решений по маркировке для ваших задач.

  Технология соединения

  Инновационная технология соединения

  Стандарт для большей безопасности и снижения затрат: с 1951 года WAGO предлагает необслуживаемую систему соединения для любых нужд – пружинное соединение.

  Основные сведения о клеммных колодках и их различных подтипах

  Загрузите эту статью (и остальные статьи из нашей серии о подключении) в библиотеке Design Guide.

  Клеммные колодки представляют собой разновидность соединительных компонентов для соединения секций электронных схем в промышленных приложениях. Они включают в себя электропроводящие узлы с гнездами для крепления проводов, заключенными в монолитный пластиковый корпус. Некоторые клеммные колодки имеют контактные площадки или ножки для подключения к печатным платам, но большинство из них имеют собственные корпуса для привинчивания к раме машин, крепления к боковым сторонам промышленных электрических компонентов, защелкивания в промышленных направляющих и стойках или монтажа на внутренних стенах. корпусов пультов управления. Здесь мы сосредоточимся на последнем. Обратитесь к статье motioncontroltips.com о геометрии DIN-рейки для получения дополнительной информации о DIN-рейках, на которые монтируются многие клеммные блоки. Также обратитесь к дочернему сайту Design World eeworldonline.com для получения дополнительной информации о клеммных колодках для печатных плат — тех, которые припаяны или иным образом монтируются к печатным платам и соединяют тонкие провода для низковольтных приложений питания и управления между компонентами печатной платы.

  На этой DIN-рейке установлены клеммные колодки и (в синих корпусах) реле на основе электромеханического действия.

  Корпусные клеммные колодки лучше всего подходят для полупостоянных и постоянных подключений сигналов и питания… с размерами проводов и кабелей от тонкого 16 американского калибра проводов (awg) до логического эквивалента -7,5 awg — массивного круглого сечения mil из 600 kcmil или MCM. Большинство всех конструкций клеммных колодок обеспечивают надежное крепление провода, а также легкое отсоединение провода, что позволяет проводить проверки, ремонт и замену проводки и подключенных компонентов.

  Клеммные колодки общего назначения (иногда называемые просто электрическими колодками или клеммами для проводов) широко применяются в бесчисленных приложениях в качестве точек подключения электрических соединений. Другие более специализированные клеммные колодки включают:

  • Клеммные колодки для передачи сигналов ввода-вывода
  • Клеммные колодки для распределения питания
  • Клеммные колодки для подключения двигателей, включая однофазные и трехфазные двигатели для различных промышленных применений
  • Клеммные колодки для использования в качестве заземляющие блоки — разработаны специально для соединения с землей)
  • Клеммные блоки для использования в качестве блоков предохранителей — в которых два провода соединяются с предохранителем для защиты цепи.

  В отличие от других вариантов соединителей, таких как кабельные соединители DIN, штыревые разъемы, соединители D-sub и промышленные гнездовые соединители, одна клеммная колодка обычно обеспечивает только одно (однополюсное) проводное соединение с имеющейся электронной схемой. Тем не менее, клеммные колодки поставляются в многорядных банках для присоединения массивов проводов к цепям по мере необходимости.

  Рассмотрим особый случай интерфейсных блоков. Также называемые интерфейсами клеммных колодок , они отличаются наличием двух типов разъемов… один из которых обычно имеет форму очень длинного массива розеток для подключения отдельных дискретных проводов. На самом деле задача интерфейсного блока состоит в том, чтобы соединить ряд проводов от силового компонента с готовым кабелем (со специальным разъемом) от контроллера или другого слабосигнального компонента. Например, один общий интерфейс может принимать 37-контактный штекер D-sub и подключать его к 38-контактной клеммной колодке, которая удерживает провода в своих клеммах с вставными контактами. Напомним, что Сверхминиатюрный разъем D-типа назван в честь своего характерного D-образного металлического экрана штекера… возможно, наиболее известного из-за того, что он использовался на концах кабелей старых потребительских принтеров.

  Имеется множество интерфейсов клеммных колодок для подключения различных разъемов DIN, а также плоских разъемов, разъемов IDC и других стандартных кабельных наконечников. Некоторые стили с функциями безопасности включают в себя розетки для проводов с глухой передней частью, которые утапливают проводящие элементы в пластиковый корпус. Другие стили имеют ступенчатую (многоуровневую) конструкцию для экономии места и облегчения доступа ко всем разъемам для проводов, даже если одна секция блока уже подключена.

  При выборе клеммной колодки первостепенное значение имеют номинальные токи. Чрезмерный ток через клеммную колодку может вызвать перегрев и выход из строя. Напряжение обычно не является проблемой, но все же является ключевым параметром клеммной колодки: чрезмерное напряжение (хотя и редкое) может вызвать пробой диэлектрика и утечку тока между соседними колодками. Опубликованные значения пути утечки (между клеммами) и зазора (расстояние по воздуху) клеммной колодки также влияют на номинальное напряжение.

  Розетки на клеммных колодках должны быть достаточно большими, чтобы в них можно было вместить кабельные сечения конструкции. Тип провода (одножильный или многожильный) частично определяет, какие типы клемм являются наиболее подходящими: одножильный (одножильный) провод обычно достаточно жесткий, чтобы отодвинуть пружинный механизм внутри вставных соединителей, тогда как многожильные провода часто используются с винтовыми клеммами на клеммных колодках.

  Подробнее о розетках внутри клеммных колодок

  Элементы, контактирующие с проводами внутри клеммных колодок, часто изготавливаются из медного сплава с тем же коэффициентом теплового расширения, что и провод, который они размещают. Это позволяет избежать проблем, связанных с разной скоростью расширения, а также проблем, связанных с электролитическими реакциями при соприкосновении разнородных металлов. Там, где клеммная колодка, вероятно, допускает вставку как одножильного провода, так и многожильного провода, некоторые производители изготавливают контактирующие с проводом элементы из бериллиевой меди.

  Клеммные колодки с винтовыми клеммами используют винты для крепления кабелей и проводов. Обычно они встречаются в блоках, работающих с умеренными напряжениями и токами, и требуют, чтобы технический специалист вставлял провода в открытые розетки, а затем с помощью отвертки затягивал небольшую пластину на проводе, чтобы надежно удерживать его. Клеммные колодки большего размера могут вставлять металлические оболочки розеток, чтобы сделать контакт проводов еще более надежным. Подтипами винтовых клемм являются контакты с зажимом для ленты (в которых используется винт для зажима провода и узел ленты) и трубчатые контакты. В последних используется прямоугольная металлическая трубка с винтом на каждом конце. Это называется трубчатым винтовым контактом, когда плоское дно винта удерживает вставленный провод на месте. Это называется трубчатым зажимным контактом, когда плоская прижимная пластина на конце винта зажимает провод… что полезно для тонкожильного провода.

  Клеммные блоки с барьерными клеммами также используют винты для надежного крепления токопроводящих проводов и кабелей. Однако у них есть несколько точек подключения для нескольких кабелей, а также небольшие барьеры между отдельными клеммами.

  Клеммные колодки с контактами q uick-connect используют сопряжение простых гнездовых выводов, в которые можно вставлять плоские штыревые лезвия, припаянные к концу провода, требующего соединения. Это сопряжение на основе трения является обычным для приложений с тонкой проволокой, а также для тех, которые регулярно обслуживаются или реконфигурируются.

  Клеммные колодки с вставными контактами или с вставными контактами (иногда называемыми подпружиненными контактами) имеют открытые гнезда для ручной вставки проводов и кабелей. Затем механизм с плоской пружиной, встроенный в основание каждой розетки, вгрызается в кабель и прижимает его механическим клином к внутренней стенке розетки. Эти конструкции включают в себя толкатели, называемые разжимными плунжерами (вдавливаемые с помощью отвертки с плоской головкой или более специализированного инструмента для кочерги), чтобы временно удерживать подпружиненный механизм, если по какой-либо причине необходимо удалить провода, загруженные в клеммную колодку. В некоторых случаях эти толкатели имеют яркую окраску — для облегчения идентификации и для того, чтобы техническим специалистам было легче увидеть, куда прикладывать отвертку.

  Вставные контакты все чаще используются в клеммных колодках, которые устанавливаются на DIN-рейки, поскольку они позволяют избежать проблем, связанных с чрезмерной затяжкой винтов, и часто ускоряют монтаж клеммных колодок.

  Тесно связаны с вставными контактами пружинно-зажимные контакты . Подпружиненный механизм удерживает провода в гнездах… но разница в том, что пружина принимает форму внутри гнезда. Это означает, что необходимо использовать разблокирующие плунжеры (нажатые с помощью отвертки с плоской1016 и вставка провода. Клеммные колодки с розетками, выполненными в этой конструкции, полезны, когда надежность является главной целью проектирования.

  Розетки предназначены для реле, имеющих определенное количество контактных соединителей. Эти узлы позволяют быстро заменить реле в случае выхода из строя.

  Съемные клеммные колодки имеют входные разъемы для проводов и кабелей, как и ожидалось — , а также штекерный выход для вставки в ответную розетку. Такие клеммники незаменимы для горячей замены соединений при осмотре и обслуживании.

  Помимо продажи компонентов с этими вариантами, производители клеммных колодок допускают почти безграничную настройку. Всего несколько вариантов:

  • Варианты корпусов из прозрачного пластика и наборы этикеток (особенно для клеммных колодок, которые крепятся к DIN-рейке) для проверки, маркировки и организации соединений проводов
  • Форматы переключения или отключения (как в клеммные колодки) с пластиковым выступом, который позволяет операторам перемещать плоский разъем (встроенный в блок) в цепь или из нее — для быстрого отключения цепи
  • Световые и дополнительные цепи для визуального оповещения о состоянии соединения
  • Перемычки для соединения соседних контактов, а также веерные планки для одновременного соединения проволочных сборок
  • Гнезда на клеммных колодках для предохранителей и разъединителей (особенно для размещения плавкие предохранители различной мощности) для подавления перенапряжения и регулирования напряжения
  • Гнезда для вставки печатных плат (для придания дополнительных функций)

  ---

  Рубрики: Автоматизация производства, Промышленная автоматизация, ПЛК + ПАК, Реле
  С тегами: автоматизация24


  ---

  Клеммные колодки и соединительные колодки

  • Клеммная колодка 30 А — 2 позиции

    Клеммная колодка на 30 А — 2 позиции — Изолированная клеммная колодка рассчитана на 30 А на каждую позицию и. ..

    Обычная цена

    $5,52

    Цена продажи

    $5,52

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Клеммная колодка 30 А — 4 позиции

    Клеммная колодка на 30 А — 4 позиции — Изолированная клеммная колодка рассчитана на 30 А на каждую позицию и…

    Обычная цена

    $5,98

    Цена продажи

    $5,98

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Клеммная колодка 30 А — 6 контактов

    Клеммная колодка 30 А — 6 контактов — Изолированная клеммная колодка рассчитана на 30 А на каждую позицию и. ..

    Обычная цена

    $7,80

    Цена продажи

    $7,80

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Клеммная колодка 30 А — 8 позиций

    Клеммная колодка на 30 А — 8 позиций — Изолированная клеммная колодка рассчитана на 30 А на каждую позицию и…

    Обычная цена

    $9,41

    Цена продажи

    $9,41

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Клеммная колодка 30 А — 10, позиция

    Клеммная колодка 30 А — 10 контактов — Изолированная клеммная колодка рассчитана на 30 А на каждую позицию и. ..

    Обычная цена

    $12,13

    Цена продажи

    $12,13

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Клеммная колодка 30 А — 12 контактов

    Клеммная колодка на 30 А — 12 контактов — Изолированная клеммная колодка рассчитана на 30 А на каждую позицию при…

    Обычная цена

    $14,70

    Цена продажи

    $14,70

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Соединительный блок шпилек — 4 шпильки

    Соединительный блок со шпильками — 4 шпильки — изолированная клеммная колодка со шпильками рассчитана на 30 А на шпильку — B. ..

    Обычная цена

    $14,33

    Цена продажи

    $14,33

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Соединительный блок шпилек — 6 шпилек

    Соединительный блок со шпильками — 6 шпилек — Изолированная клеммная колодка со шпильками рассчитана на 30 А на шпильку — B…

    Обычная цена

    17,97 долларов США

    Цена продажи

    17,97 долларов США

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Соединительный блок шпилек — 8 шпилек

    Соединительный блок со шпильками — 8 шпилек — изолированная клеммная колодка со шпильками рассчитана на 30 А на шпильку — B. ..

    Обычная цена

    20,79 долларов США

    Цена продажи

    20,79 долларов США

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Соединительный блок шпилек — 10 шпилек

    Соединительный блок со шпильками — 10 шпилек — Изолированная клеммная колодка со шпильками рассчитана на 30 А на шпильку — …

    Обычная цена

    22,16 доллара США

    Цена продажи

    22,16 доллара США

    Обычная цена

    Распродажа Продано

    Цена за единицу товара

    /за

  • Соединительный блок шпилек — 12 шпилек

    Соединительный блок со шпильками — 12 шпилек — изолированная клеммная колодка со шпильками рассчитана на 30 А на шпильку — . ..

    Обычная цена

    25,52 доллара США

    Цена продажи

    25,52 доллара США

    Обычная цена

    Продажа Продано

    Цена за единицу товара

    /за

  • Соединительный блок шпилек — 14 шпилек

    Соединительный блок со шпильками — 14 шпилек — изолированная клеммная колодка со шпильками рассчитана на 30 А на шпильку — …

    Обычная цена

    26,83 долл.
