Что такое LPT-порт и для чего он используется

LPT-порт (от англ. Line Print Terminal) — это параллельный интерфейс, который долгое время использовался в компьютерах для подключения принтеров и другой периферии. Он представляет собой 25-контактный разъем на задней панели системного блока.

Основное назначение LPT-порта — подключение принтеров к компьютеру. Через него передавались данные для печати. Кроме того, LPT применялся для подключения сканеров, внешних накопителей и других устройств.

Преимущества LPT-интерфейса:

Высокая скорость передачи данных для своего времени — до 2 Мбит/с
Возможность подключения нескольких устройств через один порт
Простота реализации и низкая стоимость

Конструкция и особенности LPT-разъема

Стандартный LPT-порт имеет следующую конструкцию:

25-контактный разъем типа DB-25
Двухрядное расположение контактов
Розетка (female) на компьютере, вилка (male) на кабеле

Какие контакты есть в LPT-разъеме? Он содержит линии для передачи 8 бит данных, линии управления и заземления. Всего 25 контактов со следующим назначением:

8 линий для параллельной передачи данных
5 линий состояния
4 линии управления
8 линий заземления

Принцип работы и характеристики LPT-порта

LPT реализует параллельный интерфейс передачи данных. Это означает, что информация передается одновременно по 8 линиям данных. Такой принцип обеспечивает высокую скорость обмена данными.

Основные характеристики LPT-порта:

Скорость передачи данных: до 2 Мбит/с
Максимальная длина кабеля: 5 метров
Напряжение сигналов: +5В (логическая единица), 0В (логический ноль)

Максимальный ток: 15 мА

Как работает передача данных через LPT? При отправке байта информации его биты передаются параллельно по 8 линиям данных. Управляющие сигналы синхронизируют этот процесс.

Режимы работы LPT-интерфейса

LPT-порт может работать в нескольких режимах:

SPP (Standard Parallel Port)

Это базовый режим для односторонней передачи данных от компьютера к принтеру. Обеспечивает скорость до 150 КБ/с.

EPP (Enhanced Parallel Port)

Улучшенный двунаправленный режим со скоростью до 2 МБ/с. Позволяет подключать более сложные устройства.

ECP (Extended Capabilities Port)

Расширенный режим с поддержкой сжатия данных и DMA. Скорость передачи до 2.5 МБ/с.

Где применялся LPT-порт

LPT-интерфейс широко использовался для подключения различных устройств к компьютеру:

Матричные, струйные и лазерные принтеры
Сканеры и многофункциональные устройства
Внешние накопители (ZIP-drive, CD-ROM)

Ключи аппаратной защиты (донглы)
Устройства для программирования микросхем

Одно из интересных применений — подключение нескольких компьютеров через LPT для обмена данными. Это позволяло создавать простые локальные сети.

Почему LPT-порт устарел и перестал использоваться

Несмотря на широкое распространение, LPT-интерфейс имел ряд недостатков:

Низкая скорость по современным меркам
Ограниченная длина кабеля
Отсутствие поддержки Plug-and-Play
Сложность подключения нескольких устройств

С появлением более совершенных интерфейсов LPT начал постепенно вытесняться. Основные причины отказа от его использования:

Распространение USB с более высокой скоростью и удобством подключения
Появление сетевых принтеров с интерфейсом Ethernet
Развитие беспроводных технологий (Wi-Fi, Bluetooth)

Современные альтернативы LPT-порту

Сегодня вместо устаревшего LPT используются более современные интерфейсы:

USB (Universal Serial Bus)

Универсальная последовательная шина, ставшая стандартом для подключения периферии. Преимущества USB:

Высокая скорость — до 20 Гбит/с (USB 3.2)
Возможность подключения до 127 устройств
Поддержка горячего подключения
Функция подачи питания на устройства

Ethernet

Сетевой интерфейс, широко применяемый в современных принтерах. Позволяет подключать устройства к локальной сети. Преимущества:

Высокая скорость — до 10 Гбит/с
Большая длина кабеля — до 100 метров
Возможность сетевой печати

Wi-Fi

Беспроводной интерфейс для подключения принтеров и МФУ. Основные плюсы:

Отсутствие проводов
Удобство размещения устройств
Возможность печати с мобильных устройств

Как подключить старое оборудование с LPT к современному компьютеру

Если у вас остались устройства с LPT-интерфейсом, их можно подключить к современному ПК. Для этого используются специальные адаптеры:

USB to LPT — преобразует сигналы USB в LPT
PCI/PCI-E плата с LPT-портом — добавляет порт в системный блок
Сетевой LPT-сервер — позволяет подключить LPT-устройство по сети

При выборе адаптера важно учитывать совместимость с конкретным устройством и операционной системой.

Заключение

LPT-порт долгое время был основным интерфейсом для подключения принтеров и другой периферии к компьютеру. Он обеспечивал достаточную для своего времени скорость и простоту подключения. Однако развитие технологий привело к появлению более совершенных интерфейсов, и LPT постепенно вышел из употребления.

Сегодня LPT представляет в основном исторический интерес. Его можно встретить на старом оборудовании или в промышленных системах. Для большинства пользователей на смену LPT пришли USB, Ethernet и беспроводные интерфейсы, обеспечивающие гораздо большие возможности и удобство использования.

LPT порты, обзоры и отзывы покупателей с характеристиками и ценами

LPT порт – это параллельный порт, который можно найти на старых персональных компьютерах и принтерах. Аббревиатура расшифровывается как «Line Print Teminal». Соединяет ПК и принтер, чтобы пользователь распечатывал документы или фотографии.

LPT порт состоит из 25 контактов на разъеме DB 25. Этот разъем и есть выход для порта, в который вставляется кабель, соединяющий его с ПК. Чтобы воспользоваться LPT, необходимо купить кабель Centronics, который имеет со стороны соединения с ПК 36 контактов. Передача данных проходит не последовательно, в отличие от порта COM.

Скорость достигает 5 Мб/с. На момент появления этих портов, такая скорость считалась высокой. Но так как порт не являлся последовательным, в отличие от COM, то пользователи имели проблемы с ним.

С помощью LPT порта подключался не только принтер, но и можно было соединять два компьютера, посредством кабеля Interlink. Сейчас этот порт устарел, и исправная работа его не поддерживается компаниями.

AliExpress
Кабели

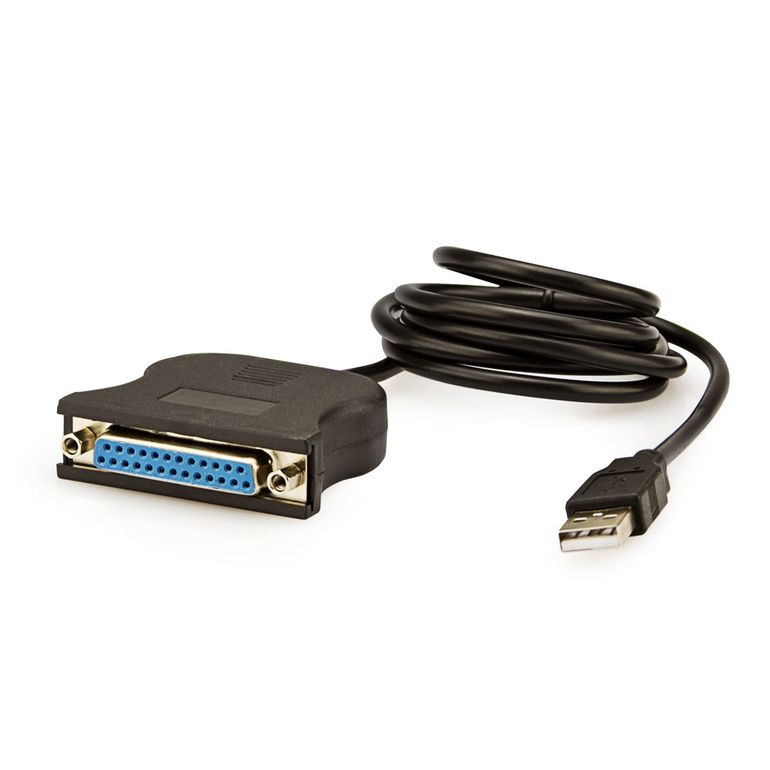

Миниобзор на переходник USB-LPT

Переходник USB-LPT. Если совсем вкратце — то нормально работает под Windows 10 х64 с принтером HP Lasejet 1100.

Если чуть более развернуто — читайте дальше. 🙂

Планирую купить +46 Добавить в избранное Обзор понравился

+46 +78
lpt порт
TaoBao
Комплектующие

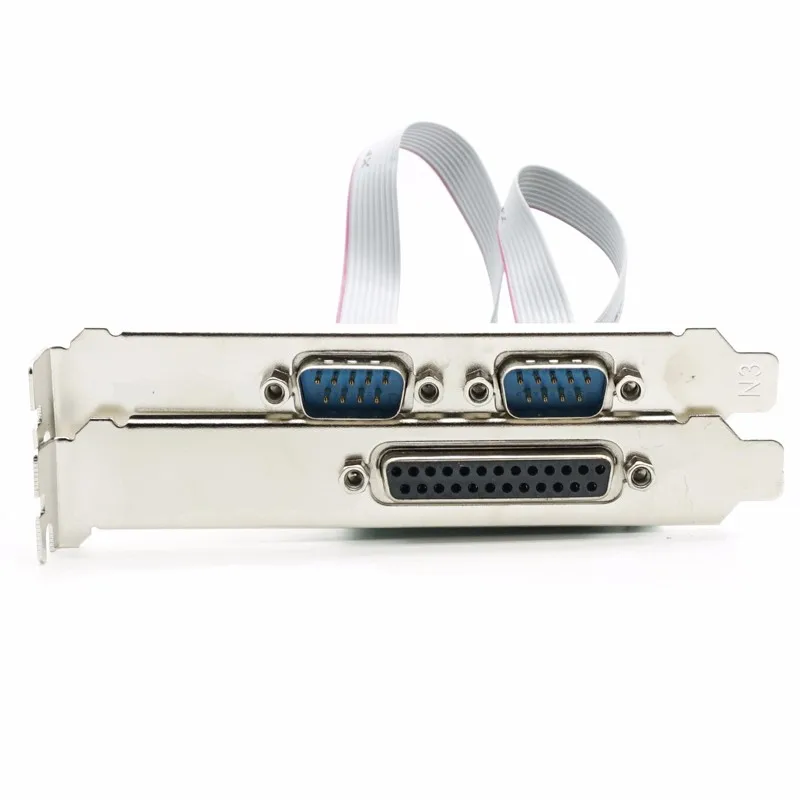

LPT порт на PCI-E иногда очень нужная вещь
Очень хочется поделиться информацией, сознаю что, интересна она будет двум десяткам человек. Но тем не менее. Лето было жаркое и дождливое, с постоянными грозами, и как их результат компьютерное железо не выдерживало перенапряжений, витающих в воздухе. У одних из моих постоянных клиентов сгорел центральный компьютер в бухгалтерии и

читать дальше
Планирую купить +23 Добавить в избранное Обзор понравился
+30 +52
lpt порт
Магазины Китая
BUYINCOINS.
COM
Кабели

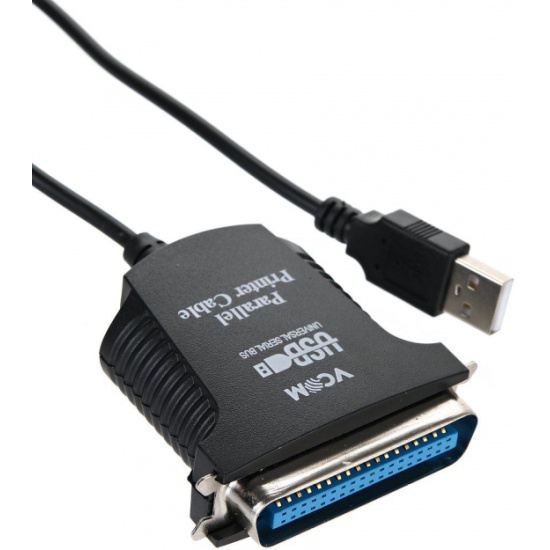

USB to Parallel IEEE 1284 Printer Adapter Cable PC (No Drive)
Адаптер для подключения принтеров с параллельным интерфейсом к порту USB.
Моя вторая попытка подключить устаревший принтер без USB к ноутбуку без LPT. Наконец-то успешная.
Все прошло практически на «ура»: после подключения к USB, операционная система корректно определила устройство и установила драйвер. Но пробная страница сперва печататься не захотела — пришлось вернуть когда-то измененные настройки к изначальным, и… вуа ля!
ЗЫ Единственный недостаток — короткий шнур. Может понадобиться удлинитель USB.
Планирую купить +11 Добавить в избранное Обзор понравился
+2 +4
lpt порт
Распиновка параллельного LPT порта DB25
Список рубрик
Теги этой статьи
db25
lpt
большой
коннектор
контакт
мама
папа
разъём
распайка
распиновка
широкий
шнур
штекер
Самые популярные статьи
Новые статьи на сайте
12/12/2017
1. 5 K
db25, lpt, большой, коннектор, контакт, мама, папа
Схема распайки унифицированного разъема параллельного LPT порта компьютерной техники на 25 контактов используемого для подключения принтеров (устаревший интерфейс) и другой периферии. До 1995 года использовался как основной разём для подключения принтеров, по-этому его иногда обозначали как PRN порт. С появлением шины USB и переходом большинства печатающих устройств с LPT интерфейса на USB, постепенно LPT порт утратил свою популярность.
Параллельный LPT порт (DB25)
Схема цоколевки разъёма
Примечание: Контакты «Папа» имеют вид выпирающего штырька, «Мама« наоборот — контактное отверстие для «выпирающего штырька».
«Папа» (устанавливается на кабеле)
«Мама« (устанавливается на корпусе компьютера)
Названия и функциональные назначения контактов
№ вывода Обозначение Описание
1 /STROBE Strobe (Строб)
2 D0 Data Bit 0 (данные, нулевой бит)
3 D1 Data Bit 1 (данные, 1-й бит)
4 D2 Data Bit 2 (данные, 2-й бит)
5 D3 Data Bit 3 (данные, 3-й бит)
6 D4 Data Bit 4 (данные, 4-й бит)
7 D5 Data Bit 5 (данные, 5-й бит)
8 D6 Data Bit 6 (данные, 6-й бит)
9 D7 Data Bit 7 (данные, 7-й бит)
10 /ACK Acknowledge (Подтверждение)
11 BUSY Busy (Занято)
12 PE Paper End (Нет бумаги)
13 SEL Select (Выбор)
14 /AUTOFD Autofeed (Перевод строки)
15 /ERROR Error (Ошибка)
16 /INIT Initialize (Инициализация)
17 /SELIN Select In (Выбор)
18 GND Signal Ground (Корпус)
19 GND Signal Ground (Корпус)
20 GND Signal Ground (Корпус)
21 GND Signal Ground (Корпус)
22 GND Signal Ground (Корпус)
23 GND Signal Ground (Корпус)
24 GND Signal Ground (Корпус)
25 GND Signal Ground (Корпус)
