Усилитель звука для колонок: как самостоятельно сделать

Я сделал себе усилитель звука для колонок после того, как купил новый компьютер. До этого я вообще отказывался от звука, но спустя некоторое время, все же решил добавить колонки. Конечно, это был прекрасный повод взять в руки паяльник, чтобы опробовать новую конструкциюhttps://usilitelstabo.ru/usilitel-zvuka-dlya-kolonok-svoimi-rukami.html. Эта оригинальная конструкция усилителя представляет собой вариацию известного дизайна, примеры которого можно найти в сети Интернет.

Моим вариантом было добавить второй дифференциальный каскад, чтобы заменить обычный источник постоянного тока с общим эмиттером. Это открывает второй путь обратной обратной связи. Путь прохождения сигнала представляет собой последовательное соединение инвертирующих входов дифференциального усилителя, а обратная связь — неинвертирующие входы. Поэтому, источник постоянного тока не имеет в своей схеме байпасные конденсаторы, и является каскадом только для проведения постоянного тока.

Другая цепь обратной связи — обычная: выход на неинвертирующий вход первого дифференциального каскада. Идея состоит в том, чтобы добавить много обратной связи для линеаризации выходных транзисторов, поскольку нелинейность этих устройств делает их довольно плохими аналоговыми усилителями.

Другим критерием устройства было использование компонентов, легко доступных в магазине радиотоваров. Никаких «экзотических» компонентов, требующих особого заказа, здесь не используется. Исходя из этого, выходной каскад представляет собой частично дополняющую конструкцию, хотя это не оптимально с точки зрения точности воспроизведения.

Поскольку усилитель звука для колонок предназначен для работы с «широкополосными» (60 Гц — 18 кГц) динамиками, которые продаются в этом магазине, усиление намеренно снижено. С учетом конструкции, представленной здесь, максимальная мощность составляет 6,0 Вт. Даже здесь, поскольку эти динамики рассчитаны на 3,0 Вт, вы можете взорвать динамики, если увеличить громкость.

Ограничение выхода осуществляется с помощью усилителя начального напряжения (Q1). Этот каскад имеет коэффициент усиления 7,5, так что при входном значении 1,0 В (среднеквадратичное значение) выходное напряжение становится немного меньше 7,5 В. Коэффициент усиления схемы от выходной цепи регулятора громкости до динамика равен единице из-за большой отрицательной обратной связи.

Вы можете довести выходную мощность до 10 Вт, поскольку в конструкции блока питания есть много «свободного места». (Опять же, это было сделано для того, чтобы максимально повысить точность воспроизведения с помощью конструкции на основе биполярного переходного транзистора BJT. ) Здесь нужно пояснить, что выходные транзисторы сильно нагреваются, поэтому вам понадобится лучший теплоотвод в оконечном каскаде, чем описанный здесь.

Выбор актуальных компонентов, используемых в усилителе звука для колонок, не критичен. Здесь подойдут любые малосигнальные транзисторы. Единственное исключение — Q8 и Q10. Эта пара должна быть 2N3904 и 2N3906, так как это взаимодополняющие пары. Эти транзисторы задают характеристики для всей выходной цепи и должны быть сбалансированы по характеристикам, чтобы не допускать попадания постоянного тока в динамики и для симметричного усиления.

Что касается дифференциальных пар (Q2, Q3, Q5, Q6) для усилителя звука для колонок, то тип не так важен, однако важны согласованные пары. Хорошая идея — получить пару десятков каждого из них, PNP и NPN, а затем выбрать пары, которые точно соответствуют VBE и hFE. Согласование пар в дифференциальных каскадах помогает сдерживать смещение постоянного тока, поскольку в этой конструкции используется связь по постоянному току в интересах хорошей низкочастотной характеристики.

Динамики как правило возражают против любого значительного количества постоянного тока, так как он сжигает звуковые катушки. Это также ставит под угрозу точность воспроизведения, поскольку постоянный ток на звуковых катушках ограничивает движение диффузора. Конденсатор 1800 пФ, подключенный к стоку полевого транзистора Q1, был включен, поскольку один из этих усилителей показал слабые (10 мВ-пик) колебания на частоте 700 кГц.

Если вы включаете его, обязательно выполняйте подключение с минимально возможной длиной провода, так как он является ВЧ-компонентом. Это не повлияет на качество звука, поскольку его частота среза составляет около 58 кГц.

Конструкция: Усилитель звука для колонок

Все устройство спроектировано так, чтобы поместиться в пластиковый корпус размером 180х150х80 мм. Широкополосные динамики имеют диаметр 3¾ дюйма и помещаются в вырез 37/16 дюйма. Печатная плата: двусторонняя 6¾ х 2¼, покрытая медью. Схема построена навесным монтажом, в так называемом стиле «мертвого жука», просто все заземляющие соединения выполняются путем пайки к не травленой меди, а остальная проводка выполняется над монтажной платой.

Если требуется дополнительное механическое усиление, оно обеспечивается путем пайки резисторов 2,2 МОм к медной заземляющей площадке для использования в качестве «общей точки». Подключение таких больших резисторов между цепью и «землей» не влияет на работу, поскольку импеданс в этой точке будет на несколько порядков меньше. Для создания схемы на печатной плате используются обе стороны.

Модуль предусилителя строится с одной стороны, а последний — с противоположной. Радиатор силовых транзисторов изготовлен из двух стальных или алюминиевых кусков уголка 25х25 мм. Просто отмерьте длину 2¼ и разрежьте ее пополам. Такое действие, естественно, обеспечит необходимый зазор для электрического разделения этих радиаторов. Зачистите достаточное количество меди с одной стороны печатной платы, чтобы радиаторы не были закорочены.

Они крепятся к печатной плате одним винтом и гайкой. (Кроме того, не забудьте очистить медь под головкой винтов на стороне предусилителя на печатной плате, иначе вы закоротите контакты. ) В середине одного из фланцев уголка просверлите отверстие немного меньше диаметр 2Н3053S. Такое отверстие следует увеличить путем осторожного развертывания, чтобы корпус транзистора плотно прилегал.

Такой момент важен для хорошей передачи тепла от транзистора к радиатору. Как только все будет сделано, нанесите на транзистор тонкий слой силиконовой смазки и вдавите его на место в радиаторе. Их можно отложить до тех пор, пока они вам не понадобятся. После того, как компоновка схемы усилителя звука для колонок завершена и вы проверили ее на наличие ошибок проводки, начальный тест выполняется с резистором 10 Ом/10 Вт, подключенным к выходу вместо динамика.

Важно, чтобы эта цепь ни в коем случае не работала без нагрузки. Возврат постоянного тока Q3 происходит исключительно через нагрузку. Если нет нагрузки, этот дифференциальный каскад становится сильно разбалансированным, и его действие распространяется по всей цепи до оконечного каскада и, вероятно, спалит один или оба выходных транзисторов. Первое, что нужно проверить данное напряжение постоянного тока на эквиваленте нагрузки 10 Ом.

Значение напряжения должно быть менее 0,5 В постоянного тока. Если постоянного тока больше, чем 0.5 В, то проверьте каждый дифференциальный каскад, чтобы понять, откуда исходит это смещение постоянного тока. Скорее всего, это связано с несоответствующими транзисторов или слишком далеко не совпадающими выходными транзисторами. Когда я делал эту конструкцию, я не беспокоился о сопоставлении 2N3053, поскольку характеристики оконечников во многом определяются составными транзисторами Дарлингтона.

У меня не было никаких проблем с этими компонентами, но вы не можете исключить такую ​​проблему. Если баланс постоянного тока приемлемый, вы можете выполнить тестирование с помощью эквивалента нагрузки, генератора сигналов и осциллографа. При этом будет наблюдаться точное воспроизведение формы входной волны. Если все хорошо, то можно подключать динамик.

Используя данное подключение, рекомендуется подключить динамик к той же общей точки, где и отрицательной шины по постоянному току. Это предотвращает возможность создания контура заземления звуковой частоты. Что, в свою очередь, может вызвать нестабильность, которую почти невозможно исправить. Поэтому, не пытайтесь соединить динамик «одним проводом», если вы решили собрать усилитель звука для колонок в металлической коробке. Отрегулируйте смещение на 10–15 мА тока холостого хода при отсутствии сигнала. Тогда у вас должно все получится.

Конструкция усилителя звука для колонок: Блок питания

Источник питания представляет собой простой симметричный положительный/отрицательный БП, состоящий из трансформатора со сбалансированной вторичной обмоткой и модуля выпрямительного моста. Несмотря на то, что трансформатор был самонаводящимся блоком, любой трансформатор с вторичной обмоткой 25,2 В, рассчитанный на ток 2,0 А будет хорошей заменой.

Важно, чтобы первичная обмотка транса была подключена точно так, как показано на рисунке.

Данный PS использует варистор MOV для защиты от перенапряжения. У этих элементов есть неприятная закономерность — не выключаться после включения. Предохранитель должен быть подключен между варистором MOV и сетью. Не пытайтесь сэкономить на этом и не включить его. Здесь хорошо работает тип 2.0A, «медленный». Он выдержит начальный скачок напряжения при зарядке конденсаторов фильтра и предотвратит повреждение схемы, в случае срабатывания MOV.

Этот источник питания несколько завышен для данного устройства и малоэффективен для хорошего регулирования напряжения. Еще есть гул на 120 Гц, который можно было бы устранить с помощью более сложной схемы PS. Однако, поскольку данный проект не был задуман как усилитель звука для колонок «премиум-класса», в этом не было необходимости. Гул наиболее заметен при работе без входного сигнала. Во время проигрывания звука на самом деле это уже не заметно. Если вы хотите заменить его на более качественный — тоже нормально.

Улучшения

Эти устройства работали довольно хорошо и действительно хорошо звучат, несмотря на присущие BJTs (биполярные транзисторы) ограничения как аналоговых усилителей. Возможны несколько улучшений. Первым будет использование полностью комплиментарных пар выходного каскада. Опять же, наиболее важной частью этого останется установка составных транзисторов Дарлингтона. Еще лучше было бы заменить дополнительные силовые транзисторы MOSFET.

Им, конечно, не нужны пары Дарлингтона для работы. Если используются силовые транзисторы VMOS, важно включить резистор 100 Ом последовательно с выводом затвора, установленный рядом с корпусом транзистора с наименьшей длиной вывода. Это поможет предотвратить возможность радиочастотных колебаний. (В отличие от BJT, VFET является высокочастотным устройством, и непреднамеренное создание генераторов VHF с ними довольно просто.)

Список деталей: усилитель звука для колонок
ЗначениеПараметры
CR1 — 61N914
Q12N3819
NPN2N3904 (или другой NPN слабого сигнала)
PNP2N3906 (или другой слабый сигнал PNP)
Q82N3904 (критический)
Q102N3906 (критическое)
Q9, 112N3053
R subминиатюрный горшок 1. 0K/¼W
Список деталей: блок питания
ЗначениеПараметры
C1 — 220000 мкФ/35 Вт постоянного тока
CR1 — 4Мостовой модуль 50VPRV/5.0A
CR5Крепление на панель с зеленым светодиодом
F12.0A, плавкий предохранитель
T1: PRI:120VRMS
SEC25.2VCT/2.0A
Z1120VRMS MOV

Мощность усилителей и колонок

Как сделать усилитель звука для колонок своими руками

Содержание

  1. Из чего можно сделать?
  2. Инструкция по изготовлению
  3. Схемы и инструкции по сборке
  4. Усилитель для компьютерных колонок своими руками для чайников
  5. Инструкция по созданию
  6. Пошаговое руководство по изготовлению
  7. Автомобильный усилитель

Из чего можно сделать?

Усилитель для одной, двух и более колонок в домашних условиях может быть изготовлен на базе любого из устройств, в том случае, если его электронная плата умещалась по длине и ширине. Корпус может быть как самой активной колонкой, в которой она установлена ​​в отдельном закрытом пространстве вместе с блоком питания, так и мощным зарядным устройством 0.

Альтернативным решением является корпус старой магнитолы, из которой была извлечена кассета, или дисковода компакт-дисков, у которого истек срок службы. Часто от старых автомагнитол остается только мощный стереоусилитель — в этом случае ничего менять не нужно. Если готовых корпусов нет, то сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевой фольги, двустороннего пленочного стеклопластика и других материалов.


Инструкция по изготовлению

Усилитель звука для колонок своими руками потребует для изготовления радиоматериалов и радиодеталей.

  • Набор деталей (по выбранной схеме): микросхема серии TDA или аналогичная, резисторы, конденсаторы, тестовый динамик (или уже собранный пассивный динамик), алюминиевый радиатор. При сборке усилителя на мощных транзисторах, рассчитанного на низкие частоты до 100 кГц, помимо самих транзисторов потребуются чуть менее массивные излучатели.

  • Печатная плата. Если на плате не нанесена гравировка самостоятельно (например хлорным железом), то вместо простой печатной платы или гетинакса, покрытого пленкой (стеклом), в китайском интернет-магазине заказывается макетная плата с готовыми контактными отверстиями, подключаемая по проводам. медь или отрезки провода с зачищенной изоляцией. Любителям травления досок классическим способом понадобится, помимо реагентов для приготовления хлорного железа, краска, плотно прикрепляющаяся к металлам.

Самый простой вариант — это лак для ногтей, но его стоимость может не окупиться.

  • Электрокабели — любой провод диаметром 0,5 кв. Мм, с которого легко снимается изоляция. Это может быть нитка марки КСВВ (или КСПВ). Для соединения готовых блоков и узлов часто используется многополюсная шарико-винтовая пара на 0,75 или 1 мм кв.

  • Припой, канифоль и припой для использования с паяльником. Рулонный монтаж ненадежен: окисляющиеся медные провода быстро теряют контакт. Монтаж с помощью болтов, гаек и втулок — вариант, отнимающий много времени.

Помимо материалов, также необходимы некоторые приспособления и инструменты.

  1. Плоскогубцы, кусачки, наборы отверток. Вам может понадобиться разводной ключ и набор шестигранных ключей.
  2. Сварщик и поддержите его.
  3. Если доска сделана с нуля, вам понадобится миниатюрная дрель и набор сверл. Чтобы изготовить печатную плату без использования химикатов, вам понадобится резак, который прорисовывает канавки, разделяющие следы, и другие токопроводящие участки.
  4. Мультиметр (тестер) — без него не обходятся практически никакие электромонтажные работы.
  5. Тестовая мощность. Если такого блока нет, но вы знаете напряжение, подаваемое на усилитель, начинайте сборку устройства с него. Получить готовый блок питания на 12 вольт зачастую гораздо сложнее (все усилители с выходной мощностью несколько ватт и более требуют именно такого напряжения), чем зарядное устройство для смартфона или планшета.




Подготовив все необходимые устройства, инструменты, радиоматериалы и радиодетали, можно приступать к сборке самодельного устройства. Чтобы изготовить источник питания на 10 В (если усилитель допускает такое падение напряжения), подключите провода зарядного устройства на 5 В последовательно. Биполярный источник питания 10 В формируется с возможностью заземления или «нуля» средней точки 0 (где «минус» и «плюс» соединены последовательно).

Сборка усилителя требует ряда шагов.

  1. Если плата не макетная, а полностью «самосборная», кистью или тампоном закрасьте дорожки краской топологии микросхем. Навесные элементы можно размещать произвольно, рекомендуется располагать их более плотно. Не должно быть пересекающихся путей.
  2. Просушите плиту, приготовьте раствор хлорного железа, замочите доску на несколько часов или на сутки. Если раствор нагреть, разрез будет проходить быстрее, но вероятность отслоения защитного слоя значительно возрастет.
  3. Когда гравировка будет завершена, удалите краску с оставшихся участков, защищенных гравировкой. Не откладывайте процесс на несколько дней, чтобы краска не прилипла плотно к доске.
  4. С помощью дрели или отвертки просверлите отверстия под ножки радиодеталей.
  5. Покройте получившиеся дорожки слоем припоя. Вставить радиоэлементы, руководствуясь сборочным чертежом, в необходимой последовательности, припаять их на печатной плате.
  6. Установите радиатор на металлическое основание микросхемы. Если схема усилителя транзисторная, используйте отдельный радиатор для каждого из выходных каскадов. Их допустимо разместить на общем радиаторе.
  7. Припаяйте провода к аудиовходу, входу питания и аудиовыходу, пометьте их.
  8. Подключите колонки к выходу собранного усилителя.
  9. Подключите источник звука (смартфон, MP3-плеер или радио) ко входу с помощью разъема 3,5 мм.
  10. Подайте соответствующие выходы, активируйте звук гаджета, например, выбрав одну из доступных звуковых дорожек (или видео).

При правильной сборке усилитель сразу заработает. Для транзисторных усилителей в режиме «стерео» используются два независимых моноусилителя. Как рабочий вариант: два устройства в каскаде из одного, двух, трех и более. Трехступенчатая схема наиболее универсальна: маломощная первая ступень «качает» вторую (средняя мощность). Второй — третий (терминал), имеющий максимальную мощность. На последней ступени устанавливается радиатор.

Технология стереозвука (объемного звука) такова, что независимые усилители можно подключать отдельно и иметь отдельные динамики. Но для стереосистем, где распространен сабвуфер (сабвуфер или динамик), стереоверсия усилителя собрана на микросхеме — и левый, и правый каналы сведены вместе с помощью дополнительных навесных деталей (пассив.

Схемы и инструкции по сборке

Существует множество схем сборки усилителей. В основном они зависят от создания старой или цифровой техники, размера и источника питания устройства. Схемы собраны на печатной плате, что со временем сделает устройство компактным. Кроме того, для сборки должен быть доступен паяльник.

Схема, разработанная британцем Джоном Линсли-Худом, основана на использовании четырех транзисторов без использования микросхем. Такая схема позволяет точно воспроизвести форму входного сигнала, что в конечном итоге обеспечивает качественное усиление и синусоидальную волну.

Ссылка. Самый простой вид схем — сделать усилитель на основе микросхемы, в состав которой входят транзисторы и конденсаторы.

Создавать собственные схемы могут только профессионалы. Для начала есть программа Sprint Layout, где вы можете просмотреть макеты и выбрать тот, который вам нужен.

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

  • печатная плата;
  • блок питания на 9 вольт;
  • микросхема серии TDA;
  • рамка;
  • конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
  • постоянный резистор. 10 Ом 4,7 Ом;
  • кнопка — переключатель;
  • входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы. Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы.

  • Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
  • Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
  • Для устранения неполадок включите устройство в тестовом режиме.
  • Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

  • Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
  • Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
  • На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
  • Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
  • Радиатор устанавливается на плоскости подложки платы.
  • Паяльная станция соединяет провода, ведущие к аудиовыходу.
  • Колонки подключены к практически собранному усилителю.
  • Сигнал вводится с помощью обычного плеера или смартфона.
  • Подается питание и выполняется финальное испытание собранного усилителя.








Автомобильный усилитель

Что понадобится для изготовления усилителя звука в этом случае:

  • кулер или радиатор для охлаждения;
  • фильтр от помех, создаваемых электромагнитным излучением машины;
  • микросхема TDA8569Q.

приобрести указанный чип можно в любом радиомагазине по доступной цене. Фильтр рекомендуется изготовить самостоятельно — это дополнительная экономия.

По схеме, которая прилагается к микросхеме, должна быть изготовлена ​​плата и нанесена гравировка хлорным железом. Микросхема спаяна толстым слоем в области силовых трактов.

Фильтр состоит из ферритового кольца D = 20 мм и кабеля сечением 1,5 мм на 5 витков. Это дополнение защищает от любого рода помех.






Источники



  • https://dinamikservis.ru/usiliteli-zvuka/usilitel-zvuka-svoimi-rukami/
  • https://stroy-podskazka.ru/usiliteli-zvuka/sdelat-dlya-kolonok/
  • https://setafi.com/elektronika/kolonki/usilitel-zvuka-dlya-kolonok-svoimi-rukami/
  • https://svoimirykami.guru/usilitel-zvuka-svoimi-rukami/
  • https://stroitelcentr.ru/usilitel-zvuka-svoimi-rukami/

Как собрать усилитель звука из простой магнитолы

Многие любят громкую музыку, однако если включить магнитолу автомобиля на полную мощность, она начинает фонить, звук распространяется по пластику и металлу, которые начинают дребезжать.

Оглавление:

Происходит это из-за штатного усилителя, который не способен работать с нужной мощностью. Однако проблему можно исправить, собрав усилитель звука из автомагнитолы своими руками. На самом деле это увлекательное и не самое сложное занятие, как это может показаться. Обойдется такое устройство намного дешевле заводского, а главное вам не придется долго подбирать, из чего его можно сделать.

Основные характеристики

При выборе усилителя важно обратить внимание на его технические параметры. Оно может отличаться классом, числом каналов, мощностью, частотой, величиной искажений. Поэтому прежде всего нужно учитывать, какое еще оборудование планируется установить в автомобиль. Например, для установки сабвуфера можно использовать одноканальную модель. Обязательно чтобы моноблок имел низкочастотный фильтр. Диапазон частот в этом случае будет смещен вниз, а для корректной работы хватит мощности 250 Гц.

Клон Naim NAP 200 регулятор

Если применяется один мощный сабвуфер или два динамика, потребуется установка многоканального оборудования. Диапазон частот в этом случае может колебаться от 20 до 20000 Гц. Фильтрующих устройств в этом случае будет устанавливаться несколько. Они будут работать на высоких и низких частотах. Трехканальные модели рассчитаны не только на 2 динамика, но и использование мощного саба. Для последнего предусмотрены дополнительные функции, в зависимости от производителя. Обычно это регулятор басов и разнообразные фильтры.

Четырехканальное оборудование – это усилитель звука, своими руками из магнитолы который не сделать, потребуется заводской вариант. Он удобен тем, что позволяет подключать необходимое количество оборудования, применим для любых видов аудиосистем. Если какой-то канал вам не нужен, к нему можно просто ничего не подключать. Существуют и пятиканальные усилители их применяют, когда используется саб и четыре динамика.

Как сделать усилитель звука из магнитолы особенности

Если задуматься о самодельном усилителе, то это вполне доступно, потребуется следующее:

  • Подготовить корпус для будущего устройства, он должен быть достаточно большим, чтобы в нем поместилось все оборудование. Удобнее всего использовать для этой цели фанеру. Можно взять также старую автомагнитолу и там оставить отверстие для сабвуфера. Идеальный корпус – из алюминия, к тому же потребуется система охлаждения.
  • Обработкой сигналов будет заниматься устройство, называемое сумматором, оно позволит увеличить параметры мощности звука, суммирует поступающие на него сигналы.
  • Если будете использовать саб, потребуется не менее 3 элементов для регулировки, они должны контролировать громкость, срез частот звука и фазу.

    Клон Naim NAP 200

  • Усилитель будет работать от 1,5 ампер, если обороты авто холостые. Если пользоваться не только параметрами аккумулятора, потребуется установка реле, работающего в системе 12 вольт.
  • Подходя к вопросу, как сделать усилитель звука из автомагнитолы, нужно учесть, что параметры тока не должны превышать 20 ампер. Потребуется установить для реле отдельную клемму. Для нее выводится отдельный контакт аудиосистемы. При напряжении 12 вольт можно установить не только сабвуфер, но и любой мультимедийный комплекс.
  • Кроме этого, на плате потребуется смонтировать дополнительные диоды. Они нужны будут для контроля над тем, включена ли система.
  • Для получения двухполярного усилителя придется монтировать стабилитроны и транзисторы.
  • Для того чтобы стабилитроны могли работать от более низкого напряжения, потребуется использовать стабилизаторные элементы.

Сборка всех элементов

Перед тем как собрать усилитель звука из магнитолы, потребуется создать схему, чтобы все детали были грамотно размещены в корпусе, не только правильно работали, но и поместились в нем. Компоненты сначала припаивают к плате, потом она устанавливается в выбранный для нее корпус.

Можно собрать все схемы отдельно, потом соединить их и платы, но это более трудоемкая работа, однако соединение при помощи электроцепей более простое для понимания, если вы новичок. Избавиться от корпуса все равно не получится, изделие будет более крупным, но корпус нужен, так как он защищает хрупкие платы от внешних воздействий, в том числе и механических. Обратите внимание на то, что вся конструкция должна быть герметична, она боится попадания влаги.

Если вы запасетесь необходимыми радиодеталями, вы без труда сможете собрать необходимое устройство с первого раза, но потребуется специальный паяльник с миниатюрным жалом. Процесс займет 1-2 часа при наличии инструмента и навыков.

ЦАП внутри

Редактор сайта:

Добро пожаловать на мой сайт!

Пока на планете Земля существуют настоящие любители качественного звука, я, Александр Левчук буду поддерживать сайт ЗВУКОМАНИЯ!

Внимание!!!!

Приветствую всех любителей хорошего звука на своём сайте «Звукомания»!

Если Вы пришли из Яндекса или другого поисковика, но ссылка привела лишь на главную страницу сайта, то не отчаивайтесь, чуть ниже в строке «поиск» можно написать то, что Вы искали, и это найдется!

Если не можете найти ответы на интересующие Вас вопросы, то пишите мне в Контакт VK или на почту: [email protected]

Желаю Вам найти свой звук, с уважением, Левчук Александр Николаевич!

Также читаем:

Свежие записи

  • Сгорел динамик — что делать?
  • Пищалка сгорела Как проверить
  • Marantz PM-94 ОБЗОР
  • Как настроить самый важный компонент вашей стереосистемы
  • Звукомания для чего и кого этот сайт создан!?

Это интересно:

Информация

Наши друзья

Левчуки

Партнёры

Новости:

Интересно:

Метки

Как я собрал свой Hi-Fi-усилитель всего за $200 • Stereo.

ru

Как я собрал свой Hi-Fi-усилитель всего за $200

Всем привет! Хотел поделиться опытом в поиске своего звука. Возможно, кому-то опыт пригодится, кто-то задумается о том, сколько стоит то, что мы все покупаем. Пусть этот вариант не универсальный, но это яркий пример, когда бюджет может быть действительно очень мал. Ведь для меня в аппаратуре гораздо важней содержание, чем шильдик производителя.

История эта началась довольно давно, уже и не помню когда точно, думаю лет 6-8 назад. Приобрел я в местных «культтоварах» за $140 ресивер BBK AV321T. Приобрел с одной единственной целью — использование его в качестве усилителя мощности. Прочитал на него сервис-мануал и даже не поверил, что он имеет такую начинку. Ни разу он у меня не работал в той среде, которой задумал китайский создатель — в домашнем кинотеатре. Однако за эти деньги я получил довольно многое: тороидальный трансформатор, неплохой по конструкции блок питания с шунтированными диодами и двумя конденсаторами по 15 т. мкФ, классическая схема усилителя мощности. Заявленная мощность — 80 Вт на канал в стерео, самые что ни есть настоящие. Он у меня так и трудился в качестве контрольного усилителя от внешней звуковой карты с ПК, потом одно время появился ламповый пред. Однако в силу жизненных обстоятельств востребован он был где-то всего пару лет и потом остался не у дел.

Прошло время, и я смог собрать себе проигрыватель винила на базе Унитры 602 первой модификации. Совершенно случайно смог ее купить за символические деньги практически в первозданном виде — пролежала более 30 лет на антресоли. Вот теперь я и стал подыскивать усиление для этого проигрывателя и решил перевести старенький ресивер на новый уровень и собрать полноценный усилитель с фонокорректором.

В результате чего от ВВК остался корпус и трансформатор с платами блока питания и усилителя мощности. Все остальное было удалено, больше всего мне не нравилась зеркальная лицевая панель : )


«Останки» BBK

Если бы пришлось покупать все это по отдельности, то сумма оказалось бы намного больше $200.

Еще ранее, сразу после покупки, платы блоков питания и усилителя мощности были подвергнуты модернизации. На этих платах были продублированы акустическим проводом земля и силовые дорожки от блока питания до выводов оконечных транзисторов и от транзисторов к реле защиты, и далее на акустические терминалы, которые тоже были заменены. На транзисторы, стоящие перед оконечными, установлены дополнительно радиаторы.

Была сделана новая лицевая панель из искусственного камня, очень уж нравится этот материал. От старенького усилителя «Одиссей 010» позаимствованы наборный регулятор громкости, селектор входов и блок фонокорректора.

Больше всего пришлось повозиться именно с фонокорректором. Произведена полная ревизия, некоторые транзисторы были заменены. Фонокорректор выполнен на двух моно платах без единого конденсатора. В итоге, на пути сигнала от головки звукоснимателя до терминала АС находится всего один конденсатор, я поставил первоначально отечественный К73-17. Конечно, можно было выбрать что-то более интересное и подороже, но я и ранее их использовал, поэтому результат был ожидаем. Разводка сигнала произведена микрофонным кабелем из меди, хорошая экранировка, цена всего 40р/м. Я, правда, убедился, что кабель этот ни чего плохого собой не представляет, на слух он ни чем не хуже кабеля, который я ставил в проигрыватель, тоже медный, недорогой. Хотя, опять же, можно вложится и в более дорогой вариант. В итоге получился полноценный стереоусилитель в духе минимализма.


Не удержался и поставил MKP Jantzen Standart Z-Cap вместо к73-17


Крупным планом регулятор громкости и трансформатор

Сейчас усилитель в режиме тестирования работает именно с проигрывателем для пластинок. Звучание достоверное, больше похоже на мониторное, возможно немного не хватает деликатности, на поверхность выводятся все недостатки записи, сложно предъявить претензии к звучанию, учитывая его небольшую стоимость. Если будет время, постараюсь сравнить его с чем-нибудь. Но сейчас просто хочется слушать винил. Усилитель работает с самодельными двухполосными АС. Если будет интересно, расскажу об этом проекте, правда не уверен, что его смогут повторить — масса тонкостей на этом пути поджидает желающего повторить их.

Вряд ли проект можно считать законченным, скорее всего, захочется заменить конденсаторы или что-то еще.

Уже в процессе написания статьи не удержался и поставил MKP Jantzen Standart Z-Cap вместо к73-17. Результат сразу стал слышен — повысилось разрешение, сцена стала более рельефная.

А вообще — это ведь очень интересно. И самое главное, все вносимые изменения слышны и представляют огромный простор для творчества.

В итоге затраты составили менее $200, но получился очень добротный усилитель. Самое достойное в нем, на мой взгляд — это дискретный регулятор громкости. А самое дорогое по внесенному добавлению — Jantzen Z-Cap.

С удовольствием отвечу на вопросы.

Китайский DIY клон усилителя QUAD 405 на MJ15024

Серия DIY

статей по клону QUAD 405 из Китая:

1. DIY набор китайского клона усилителя QUAD 405

2. Вторая версия клона усилителя QUAD 405-2 из Китая

3.
Китайский DIY клон QUAD 405 на MJ15024

При сборке данного DIY набора, необходимо уделить внимание настройке моста по минимуму искажений. Как это сделать, можно прочитать в статьях подобранных на этом сайте. Без настройки моста, данный усилитель работать возможно и будет, но «звучать» — нет. Так же необходимо обратить внимание на возможные самовозбуждения собранного усилителя.

Выходной каскад оригинальный усилителя QUAD 405 основывается на транзисторах в корпусе TO-3 (BDY77; 2SD424 ), китайские клоны с транзисторами в данном корпусе используют популярный NPN MJ15024 . В качестве транзисторов раскачки в клонах применяют KTA1659A или TIP42C. Исполнение печатных плат клонов бывает как с односторонним расположением проводников так и двухсторонним.

Поэтому в дополнение к DIY клонам описанных в предыдущих статьях, был приобретен двухсторонний DIY набор на транзисторах MJ15024 в корпусе TO-3. Набор приобретался «россыпью» с целью проверить все радиодетали, установки DIP панели под ОУ и возможности скана платы для данного сайта.

Приобретал вот у этого продавца: AliExpress JOJOHIFI Store — QUAD405

* (перед выбором продавца, прошу всегда проверять последние отзывы)

В описании заказа, на фотографиях представлен односторонний вариант, а на видео отображён двухсторонний. По отзывам, в последнее время приходили только двухсторонние варианты.

Как и ожидалось пришел набор с двухсторонними платами:

На фото плат фигурирует название версии данного клона: «QUAD 405 Upgraded version-2019 LJM

»

При получении, была составлена актуальная схема набора. Она практически аналогична схеме DIY набор китайского клона усилителя QUAD 405

, который основывался на шасси № M12368 ISS 9 и 10 оригинального английского усилителя. Единственным отличием от предыдущего клона является отсутствие балансировочного конденсатора C3 на 3,3pF, который устанавливается между 1 и 8 выводом ОУ LM301A, хотя на фото и видео продавца он присутствует.

Платы изготовлены качественно, хотя разводка выполнена менее аккуратно чем в выше упомянутом клоне на транзисторах в корпусе TO-3P.

Для сравнения, печатная плата клона QUAD 405 с односторонним расположением проводников, старого образца (приобретена у продавца: AliExpress Shop900251426

* )

Балансный конденсатор С3 на 3,3pF присутствует. Номиналы С1 и R2 соответствуют оригинальной схеме усилителя.

При сравнении этих вариантов, видно что при разработке двухстороннего варианта, были внесены минимальные изменения и остались длинные проводники огибающие большое количество радиодеталей, что явно может плохо отражаться на способностях к самовозбуждению этого усилителя.

По мере сборки, тестирования/настройки буду дополнять данную тему.

Серия DIY

статей по клону QUAD 405 из Китая:

1. DIY набор китайского клона усилителя QUAD 405

2. Вторая версия клона усилителя QUAD 405-2 из Китая

3.
Китайский DIY клон QUAD 405 на MJ15024
* ссылка реферальная, купив данный набор либо что-нибудь другое по этой ссылке — Вы поддержите развитие этого сайта. Ссылка доступна при отключенном AdBlock.

Hifidiy A20. Собираем усилитель мощности

*Местами используются стоковые фото, по причине отсутствия своих в надлежащем качестве.
Осторожно! На фото присутствует ковер, коврофобам не смотреть Очень много больших фото, трафик!

Приветствую! Как и обещал, расскажу о том как я мощник для акустики собирал. Так как промышленные варианты меня не устраивали, я нацелил свой выбор на diy варианты. Усилитель будет использоваться с полочной высокочувствительной акустикой, я решил что буду собирать усилитель мощностью 15-30 ватт, обязательно в A классе ( Да, да, вместо обогревателя ). Перебрал очень много проектов, остановился на клоне Krell KSA 50 — HifiDIY A20. Он полностью меня устроил, мощностью, габаритами, комплектующими. И я принялся за сборку.
Частотный диапазон :5-100K Выходная мощность ( На 8 Ом нагрузке: 25 ватт (В A классе) 100 ватт (В AB классе). Искажения: 0.01% Размеры ( В сантиметрах ): 25*13*32 Вес: 13kg

Все стандартно, заказал, оплатил, и через восемнадцать дней получил такую красоту:

Благо упаковка была отличная, на усилителе ни царапины, а коробкой явно поиграли в футбол, впрочем все как обычно.

Блок питания выполнен по стандартной схеме, в качестве защиты используется микросхема upc1237, именно она, потому-что требует минимум обвязки и достаточно надежна. Общая емкость фильтра 88000 мКф. Трансформатор универсальный, две первички по 110, для наших сетей, надо соединить последовательно, и четыре вторички по 16 вольт на 6 Ампер.

Вот так соединять обмотки:

И более наглядно:

Все запустилось, сразу, собственно по другому и быть не могло Начинаем собирать платы усиления. Планирую в скором времени поставить софт старт, так-как при зарядке емкостей блок питания работает в почти коротком замыкании.

Усилитель собран на довольно качественных комплектующих, конденсаторы nichicon muse, резисторы 1% dale, реле omron. Все проходит по привычному принципу, от малого к большому, для начала подготовим плату и сформируем выводы резисторов

Запаяли резисторы, припаяем конденсаторы, диоды ( не спутайте направление включения) и стабилитроны ( тоже не путайте )

Теперь конденсаторы и резисторы эмиттеров выходных транзисторов

Клеммы питания, запаивать надо с двух сторон, а то есть риск вырвать, клеммы надеваются плотно.

Теперь недостающие транзисторы, реле, переменные резисторы.

Теперь поставим транзистор термостабилизации, крепится на выходной.

Про предусилитель писать не буду, хотя есть версия и с ним, но у меня чистый мощник и я его не собирал.

Готовим радиатор, можно обезжирить и протереть спиртом, вкручиваем стойки.

Примерка:

Не забываем про втулки и подложки:

Теперь устанавливаем выходные транзисторы, тоже не забываем про подложки, втулки уже не нужны.

Не забываем закрепить транзистор термостабилизации и диодный мост:

Подготовка к тестовому запуску прошла, собрал, включил, нет ни шума, ни хруста, треска, хмм, через пару секунд пошел дым с v+, мне очень повезло что сгорел флюс а не кусок дорожки на плате. Проверил все наверное раз пять, не могу найти ошибку, с плохим настроением отложил сборку на следующий день. Потом с утра меня осенило, надо бы проверить выходники, не спутал ли npn с pnp, как оказалось спутал, да, позор, но что делать, переделал и усилитель сразу завелся. Ура!

Готовые платы

Теперь необходимо включить конструкцию и настроить ток покоя и ноль на выходе, выставляем ноль, потом ток покоя: у меня 500 mA на транзистор, 2A на канал, можно и больше, но при комнатной температуре в +23 градуса, корпус разогревается до 50-60 градусов и это не предел Ток покоя устанавливается на резисторе R20, значение меряется между d6 и q10. Сначала нужно поставить меньшее значение чем нужно, с прогревом конструкции ток покоя ползет вверх, необходимо в течении получаса — часа разогреть усилитель до рабочей температуры, а уже потом выставлять ток, после того как выставили ток, установите ноль на выходе, он регулируется на резисторе R13, а текущее значение измеряется между r21 и j4. Вот и все, настройка завершена, самое время собрать усилитель в корпус.

Для начала соберем заднюю панель, я xlr не подключал, но усилитель можно использовать и при балансном подключении, только потребуется два усилителя, по одному на канал. Очень понравился выключатель, размыкает сразу фазу и ноль, очень удобно, чтобы случайно при сборке ни за что не схватиться.

Прикручиваем ножки к шасси и ставим блок питания:

Начинаем собирать шасси, компоновка ОЧЕНЬ плотная, это обернулось тем, что в конце сборки я все операции делал пинцетом.

Получилось вот так:

Силовые провода как можно дальше отвел от сигнальных, использовал экранированный провод, на выходные клеммы идет кабель 2.5 кв.мм, что в общем-то достаточно. Крепления для подсветки индикатора не было, я просто прикрепил его стяжками к сигнальному. Стекло с логотипом вклеил суперклеем. Провод к выходным разъемам паяется очень туго, у меня даже 70 ваттная паяльная станция прилипала Так что нужно дедовское лудило для ведер

Усилитель получился не большой но тяжелый, зато с отличным звуком, будет радовать меня своим звуком в холодные вечера, 360 ватт тепла рассеивается на корпусе, как никак

1. Усилитель

2. Блок питания

  • — В цепи ООС стоят 2 полярных электролита, соединенные плюсами, заменить их на качественный неполярный электролит (Что-то вроде Nichicon ES)
  • — Источники тока для входных диффкаскадов — на 2 резисторах и стабилитроне — заменить на что-то на транзисторе.
  • — Добавить софт-старт.

Спасибо за внимание! На любые вопросы отвечу в комментариях.

ВВЕДЕНИЕ.

Мне всегда хотелось иметь более-менее серьезный УМЗЧ, но в списке жизненных приоритетов он всегда опускался в нижнюю его часть. Как альтернативный вариант — собрать устройство самостоятельно, но отпугивало отсутствие навыков нормальной работы с паяльником, и необходимость сделать красивый корпус, в чем абсолютно не было уверенности. Толчком к действию для меня послужил целый цикл статей «Полный усилитель на микросхемах» Владимира Мосягина (MVV) в Журнале практической электроники «Датагор» (ссылка) [Полный усилитель на микросхемах. Часть 1. Усилитель мощности звуковой частоты на TDA2006, TDA2030, TDA2040, TDA2050, LM1875
Я вообще перечитал много статей для начинающих, по основам построения УНЧ, блоков питания, коммутации, изготовлению печатных плат. Затем попал на ресурс Игоря Рогова (Audiokiller) (ссылка) и также прочитал его книгу «Конструирование источников питания звуковых усилителей»

После прочтения всего в разных источниках, я понял, что не всё так страшно и вполне реализуемо. Возможно, не всё получится с первого раза, но всё равно, что-то стоящее должно получиться.

К итоговому устройству были сформулированы следующие требования: — наличие каналов усиления для стерео АС (пока SOLO-3) и отдельного сабвуфера; — наличие возможности подключения внешних источников сигнала, а также использование постоянного встроенного источника в виде Raspberry Pi, возможность удобного переключения между источниками; — расширенные мультимедийные возможности, подключение к ТВ по HDMI, просмотр видео с домашнего сервера; — компактный, лаконичный, приятный глазу корпус устройства;

Схема усилителя звука простейшая. Как сделать усилитель звука своими руками

В этой статье будет рассмотрена схема усилителя звука для бытовых нужд. В зависимости от того, в какой сфере будет использоваться усилитель (его еще называют УНЧ – усилитель низкой частоты), у него будут различные габариты и сложность построения схемы. В статье будет затронуто сразу три типа усилителей – на транзисторах, микросхемах и лампах. И начать стоит именно с последних.

Ламповый УНЧ

Такие можно часто встретить в старой аппаратуре – телевизорах, радиоприемниках. Несмотря на устаревание, такая техника все еще пользуется популярностью у меломанов. Бытует мнение, будто ламповый звук намного чище и красивее, нежели «оцифрованный». Вполне возможно, во всяком случае такого эффекта, как от ламп, не добиться применением транзисторных схем. Стоит заметить, что схема усилителя звука (простейшая, с использованием ламп) может быть реализована на одном лишь триоде.

В данном случае необходимо сигнал подавать на сетку радиолампы. К катоду подводится напряжение смещения – корректируется путем подбора сопротивления в цепи. На анод через конденсатор и первичную обмотку трансформатора подается напряжение питания (свыше 150 Вольт). Соответственно, вторичная обмотка подключается к динамику. Но это простая схема, а на практике часто применяют двух- или трехкаскадные конструкции, в которых имеется предварительный и оконечный усилитель (на мощных лампах).

Недостатки и преимущества ламповых конструкций

Какой же недостаток может быть у ламповой техники? Выше было упомянуто о том, что анодное напряжение должно быть свыше 150 Вольт. Вдобавок к этому обязательно наличие переменного напряжения 6,3 В для питания нитей накалов ламп. Иногда требуется 12,6 В, так как существуют лампы с таким напряжением накала. Отсюда вывод – огромная схема блока питания, необходимость использовать массивные трансформаторы.

Но есть плюсы, которые отличают ламповую технику от транзисторной: простота монтажа, долговечность, практически невозможно вывести из строя всю схему. Разве что разбить нужно баллон лампы, чтобы сломать ее. Чего не скажешь о транзисторах – чрезмерно нагретое жало паяльника или статика запросто могут разрушить структуру перехода. Такая же проблема и с микросхемами.

Транзисторные схемы

Выше приведена схема усилителя звука на транзисторах. Как можно заметить, она достаточно сложная – используется большое количество компонентов, которые позволяют всей системе работать. Но если разбить их на мелкие составляющие, то окажется, что не все так и сложно. И вся схема работает практически так же, как и вышеописанная на вакуумном триоде. По сути, полупроводниковый транзистор – это не что иное, как триод.

Простейшая конструкция – это схема на одном полупроводнике, на базу которого подается сразу три напряжения: от плюса питания через сопротивление положительное и от общего провода отрицательное, а также от источника сигнала. Снимается усиленный сигнал с коллектора. Выше приведена в пример схема усилителя звука (простейшая на транзисторах). Она в чистом виде не используется.

Микросхемы

Намного современнее и качественнее будет усилитель на микросхемах. Благо на сегодняшний день их великое множество. Простейшая схема усилителя звука на микросхеме содержит крайне малое количество элементов. И сделать самостоятельно хороший УНЧ сможет любой человек, который умеет более-менее сносно обращаться с паяльником. Как правило, микросхемы содержат пару-тройку конденсаторов и сопротивлений.

Все остальные элементы, необходимые для работы, имеются в самом кристалле. Но самое главное – это питание. Для некоторых конструкций нужно использовать двухполярные блоки питания. Зачастую проблема возникает именно в них. Микросхемы, которым нужно такое питание, например, довольно сложно использовать для изготовления автомобильного усилителя.

Полезные «примочки»

Раз уж начался разговор об усилителях на микросхемах, то нелишним будет упомянуть о том, что они могут использоваться с темброблоками. Специально для таких устройств выпускаются микросхемы. Они содержат в себе все необходимые компоненты, останется только правильно произвести монтаж всего устройства.

И у вас появится возможность производить регулировки тембра звучания музыки. Вкупе со светодиодным эквалайзером это будет не только удобным, но и красивым средством визуализации звука. И самое интересное для любителей автозвука – это, конечно же, возможность подключения сабвуфера. Но этому стоит посвятить отдельный раздел, ведь тема интересная и познавательная.

Сабвуфер – это просто

Для подключения низкочастотного динамика (сабвуфера) нужно изготавливать отдельный монофонический усилитель. Если посмотреть на промышленные образцы усилителей, то в одном корпусе у них находится стереофонический и монофонический усилители. Первый подключается к динамикам, а второй – к сабвуферу. Причем во втором имеется маленькая особенность – на входе собран фильтр низких частот. В зависимости от ценовой категории этот фильтр может быть регулируемым или нет. Собрать усилитель звука своими руками, схема которого выполнена на микросхемах, можно за считаные минуты, так как ничего сложного в этом нет.

Простейший ФНЧ – это несколько сопротивлений и конденсаторов, соединенных по схеме, приведенной выше. При включении такой цепочки на вход усилителя подается сигнал с определенной частотой в диапазоне 30-60 Герц. Именно такая частота усиливается УНЧ и передается на НЧ-динамик. Стоит отметить, что на входе фильтра низких частот необходимо установить регулятор громкости.

Преимущества современных усилителей на микросхемах

Рассмотрев все возможные типы усилителей, можно сделать вывод: наиболее качественные и простые изготавливаются только на современной элементной базе. Очень много микросхем выпускается именно для усилителей низких частот. В качестве примера можно привести УНЧ типа TDA с различными цифровыми обозначениями.

Они используются практически везде, так как имеются как маломощные, так и мощные микросхемы. Например, для портативных колонок компьютера лучше всего использовать микросхемы, у которых мощность не выше 2-3 Вт. А вот для автомобильной техники или акустики домашнего кинотеатра желательно применять микросхемы мощностью свыше 30 Вт. Но обратите внимание на то, что нуждаются в защите усилители мощности звука. Схемы должны содержать плавкий предохранитель, который защитит от короткого замыкания в цепи.

Плюс еще и в том, что не требуется массивный блок питания, поэтому можно без проблем использовать готовый, например, от ноутбука, ПК, старых МФУ (у новых, как правило, блок питания находится внутри). Легкость монтажа – это то, что важно для начинающих радиолюбителей. Единственное, что требуется для таких устройств, – это качественное охлаждение. Если речь идет о мощной технике, то придется устанавливать принудительное – один или несколько кулеров на радиаторе.

Пошаговое руководство по сборке

Если вы новичок в сборке усилителей, вот пошаговое руководство по сборке. сборка усилителя МЕТА42. Если вы опытный человек, вы, вероятно, не будете найди здесь много просветления; вы можете перейти к следующему разделу.

Целью этого руководства является только показать вам шаги для сборка усилителя. Предполагается, что вы знаете основы, например, как припой, как читать схему и как подключить тумблер. В качестве барометр, если не умеешь цеплять два 9В батареи до получить 18 В, вы выше головы и должны почитать в другом месте прежде чем начать этот проект. Вам следует подумать о поиске электроники учебник онлайн, или получить книгу. Вы можете найти мой раздел «Начало работы с аудио своими руками».

и полезные статьи «Как подключить компоненты панели». Вы также можете рассмотреть начиная с усилителя CMoy, прежде чем перейти к META42 для образовательных целей.

1. Добавьте резисторы

Как правило, следует устанавливать самые короткие компоненты во-первых, а на плате META42 это резисторы. если ты собираешься втыкать резисторы, вы все еще можете сделать этот шаг первым.

Обратите внимание, что я использовал высокотехнологичные резисторы серии Vishay-Dale RN55. для всего, кроме RLED. RLED может быть любым старым мусорным резистором, но все другие резисторы находятся на пути сигнала или связаны с ним, поэтому они пользу от более качественных деталей.

На картинке этого не видно, но если вы собираетесь использовать Функция отключения светодиодов на плате (ZNR/CRD) вы также можете заполнить эти позиции сейчас.

2. Добавьте детали ТО-92

Это TLE2426 и каскод JFET. Оба эти не являются обязательными для META42.

Плата META42 разработана с учетом источников питания с одним напряжением, и в этом случае вам нужен TLE2426. Однако вместо этого вы можете использовать настоящий источник питания с двойным напряжением, позволяющий отказаться от TLE2426 и его буфер (2001G). Если вы это сделаете, V+ и V- от источника питания идет на + и — колодки на плате, а GND от блока питания идет в любую точку дорожки, идущей по краю платы.

Что касается каскода, если вы хотите попробовать его, но хотите услышать, что усилитель звучит как без каскода, вы можете пока пропустить этот шаг. Вы всегда можете добавить каскод позже. Однако вам, возможно, будет проще добавьте R10 заранее, так как добавить резистор позже, если вы добавляете сокеты для микросхем буфера и операционного усилителя, так как сокеты выше резисторов. Нетрудно добавить JFET между Розетки.

3. Добавьте диоды



Для защиты META42 от обратного напряжения питания вы можете добавить либо Д1, либо Д2. D1 лучше для батареи источников питания (относительно низкое напряжение, большой ток), а D2 лучше для настенных источников питания (возможно, высокое напряжение, ток по своей природе ограничено).

D1 прост: он попадает в отверстия, которые вы ожидаете.

D2 сложнее: вам нужно перепрыгнуть через передние переключатели, чтобы подушечки D1 ​​для D2, чтобы он выполнял свою работу. Кроме того, вы не можете подключить питание переключитесь на печатную плату, если вы используете D2; вы должны подключить выключатель питания в линию с одним из выводов, идущим от источника питания. (Или встроенный с обоими провода, если вы используете двойное питание.) Поскольку D2 обычно используется с настенным источники питания, выключатель питания и входной разъем постоянного тока обычно размещаются рядом друг с другом на задней панели, это совсем не сложно.

В любом случае обратите внимание на направление полосы на диоде тело.

4. Добавьте конденсаторы и розетки

Теперь, когда все мелкие компоненты размещены, можно начинать размещение крупных. Обратите внимание, что электролитические конденсаторы (C2/C3) поляризованы: длинный вывод должен идти в отверстие с квадратной площадкой. Остальные колпачки (C1, С4 и С5) не поляризованы; они могут быть помещаются в отверстия в любой ориентации.

Обратите внимание, что C5 не заполнен. лично я никогда должен был занять эту должность. Вы должны попробовать что-то здесь, только если вы получаете колебания, которые вы не можете исправить каким-либо другим способом.

5. Добавьте кастрюлю

Теперь добавьте последний большой компонент: регулятор громкости. Вам может понадобиться протянуть провод от корпуса кастрюли к контактной площадке PG, как показано на рисунке выше. Если вы напеваете, когда вы коснитесь стержня кастрюли, попробуйте добавить заземляющий ремешок, чтобы увидеть, подходит ли он прочь. Если вы слышите какой-то другой шум, особенно если это происходит когда вы не прикасаетесь к усилителю, поищите в другом месте, прежде чем заземлять горшок. Если стержень кастрюли пластиковый, корпус кастрюли, вероятно, не нужен. быть заземленным. (Примером этого является потенциометр Panasonic EVJ.)

Если вы используете металлический корпус и сетевой блок питания, у вас есть потенциальный конфликт. Если ваш входной разъем постоянного тока неизолирован, это означает, что V- привязывается к делу. Теперь, возможно, вам это сойдет с рук, но только до тех пор, пока потенциометр (через PG) и разъемы ввода/вывода изолированы из дела. В противном случае вы привязываете V- к виртуальной земле через дело. Если ваш усилитель не выйдет из строя сразу, он, по крайней мере, будет плохо себя вести. плохо. Вместо этого лучше изолировать разъем питания от корпуса. как-то; получить по своей сути изолированный домкрат, если вы можете. Потом можно связать виртуальное заземление на корпус через потенциометр и разъемы ввода-вывода без проблем.

Если у вас есть горшок, который не соответствует ни одному из указанных на плату, можно протянуть провода от нее к плате. Я рекомендую вам использовать булавки ALPS Blue, так как они самые большие и широко расставлены. Эти булавки была маркирована на плате v1, но этикетки пришлось удалить для космические причины. Вот какими были бы этикетки, если бы мы могли красиво разместить их на доске:

Подушечки «i» идут на сторону ввода (т.е. источник), а «o» колодки — это выход горшка (т.е. стеклоочиститель). Колодки ‘gnd’, очевидно, предназначены для заземления.

6. Проверка блока питания

Протяните провода от блока питания к контактам + и — на доска.

v2.1B ПРИМЕЧАНИЕ. Из-за ошибки компоновки эти колодки не обозначены на этой плате. Используйте изображение макета платы, чтобы найти эти колодки на вашей доске.

v2.2+ ПРИМЕЧАНИЕ: В этой и будущих версиях есть два набора + и — контактные площадки, расположенные так, чтобы можно было подключить два источника питания последовательно. Как правило, это будет что-то вроде двух 9-вольтовых батареек или двух держателей батареек АА, соединенных последовательно. Если у вас есть простой блок питания, используйте нижние + и — колодки. Если у вас есть две батареи, которые вы хотите соединить последовательно, используйте нижние контакты для + от одной батареи и — от другой, а оставшиеся два провода подсоедините в верхних колодках. Это соединяет два источника питания последовательно. через верхние колодки. Изучите макет платы изображение, чтобы увидеть, как это работает.

Затем протяните провода к контактным площадкам выключателя питания (—), если только вы не используете Д2. (Черты символизируют два провода, которые переключатель подключается.) Есть два набора колодок переключателя питания; использовать любой наиболее удобен. Просто отмерьте и отрежьте провода и припаяйте их к доска; пока не утруждайте себя припаиванием их к компонентам панели. Полоска и залудить свободные концы.

На этом этапе вы также можете добавить светодиод. Квадратная накладка предназначена для положительный вывод светодиода (анод), который обычно является длинным. Проверять Техническое описание вашего светодиода, чтобы быть уверенным, однако!

Далее устанавливаем только один буфер в 2001G, подключаем блок питания к провода питания и соедините перемычкой провода выключателя питания. светодиод должен загореться, а если нет, выяснить почему. Если светодиод горит, проверьте напряжения на выводах питания всех четырех микросхем относительно виртуальной земли. Если вы не получаете напряжения, которые вы ожидаете, выясните, почему, прежде чем продолжить. (Если если вы опустите 2001G, вы не получите ожидаемого напряжения. «Почему оставлено в качестве упражнения читателю.)

Если вы установили текущую источников уже, вы должны также проверить, что выходные контакты на ОУ равны V-. Вы также можете проверить, что все остальные контакты находятся в 0В или очень близко к этому.

Когда вы убедитесь, что микросхемы получают правильное напряжение, отключить питание.

7. Соберите свои буферные стеки

Если вы собираетесь складывать буферы, сейчас самое время спаять ваши стеки. Я рекомендую сгибание выводов одного буфера на гнездо так, чтобы он вошел в розетка легко. Затем поместите один из этих сформированных буферов на дно каждый стек, чтобы весь стек можно было легко вставить в доску.

Все буферы имеют одинаковую ориентацию. (Они подключены параллельно.)

8. Монтаж корпуса и электропроводка

Теперь, когда плата усилителя собрана и секция блока питания Известно, что он работает, отложите его и займитесь рассмотрением дела.

Если вы еще не читали мою статью «Как подключить компоненты панели», прочтите что сейчас.

Установите все компоненты в панели и прикрепите их к усилителю плата с проводами:

Потребляемая мощность : Имеются две + и две — площадки на борту. Пара, самая дальняя от банка C2/C3, идет к усилителю. силовые шины; мы назовем их «основными» пэдами. Если у тебя есть один источник питания, просто подключите его к основным силовым площадкам. Вторичная пара предназначена для последовательного соединения двух аккумуляторов. Вы бежите + от одной батареи и — от другой к основным силовым площадкам и два других провода на вторичку поставил. Вторичные колодки привязаны к друг друга на плате, так что это связывает + одной батареи с — другой, так они теперь в серии.

Выключатель питания : отмечены две пары контактных площадок — -. Когда вы связываете один из этих наборов вместе, сила может течь. Просто используйте набор, ближайший к тому месту, где ваш выключатель питания установлен в корпусе. Если вы используете D2, контакты переключателя питания на плате не полезны. Вы помещаете выключатель питания на одну линию с одним из вместо этого ведет к доске.

Светодиод : Вы можете приклеить сам светодиод на плату (хорошо, если вы кладете усилитель в прозрачный корпус) или проложите провода от колодки, где светодиод крепится к корпусу. Полярность светодиода имеет значение; убедитесь, что анод светодиода соответствует квадратной площадке. Длинная нога светодиод обычно является анодом, но проверьте свой лист данных, чтобы быть уверенным.

IL, IR, IG : Входной сигнал. Влево, вправо и землю, соответственно.

OL, OR, OG : Выходной сигнал.

Если у вас несколько наборов входов или выходов, подключайте только один набор на момент.

9. Проверьте усилитель

Включите питание усилителя и быстро проверьте напряжение на контакты питания чипа. Светодиод должен гореть. Выключите усилитель и подождите, пока светодиод полностью гаснет. (Возможно, это займет несколько секунд.)

Установите остальные микросхемы и включите усилитель. Пусть посидит несколько секунд, а затем коснитесь чипов, чтобы увидеть, нагреваются ли они. Если они есть, у вас, вероятно, есть ошибка какого-то рода. Если фишки остаются круто, переведите свой мультиметр на шкалу милливольт постоянного тока и измерьте с виртуального заземление на каждый выходной контакт: вы должны получить абсолютное напряжение менее 20 мВ. Если вы получаете высокие уровни смещения постоянного тока, у вас есть некоторые отладку делать перед тем, как подключить наушники к усилителю.

Теперь, когда мы достаточно уверены, что к усилителю можно подключать наушники в, убедитесь, что ручка громкости повернута до упора, подключите источник в усилитель, подключите дешевые наушники к усилителю и начните что-то играет. Оставь наушники на столе и медленно включи громкость. Если громкость резко возрастает, а звук звучит хрипло, происходит какое-то колебание. (Разве ты не рад наушникам сейчас не на слуху?) Убавьте громкость и узнайте, что проблема. прежде чем продолжить. Если громкость меняется постепенно, как вы поворачиваете ручку, надеваете наушники и критически слушаете. Рампа Плавно увеличивайте и уменьшайте громкость. Затем поверните ручку обратно и попробуйте усилитель с вашими хорошими наушниками, повторяя эти тесты.

10. Добавление дополнительных функций

Как только все заработает правильно, подключите любой вторичный вход и выходные разъемы и повторите проверку. Наконец, добавьте перекрестную подачу, переключение нескольких входов или любые другие дополнительные функции, которые вы хотите. Повторное тестирование после добавления каждой новой функции.

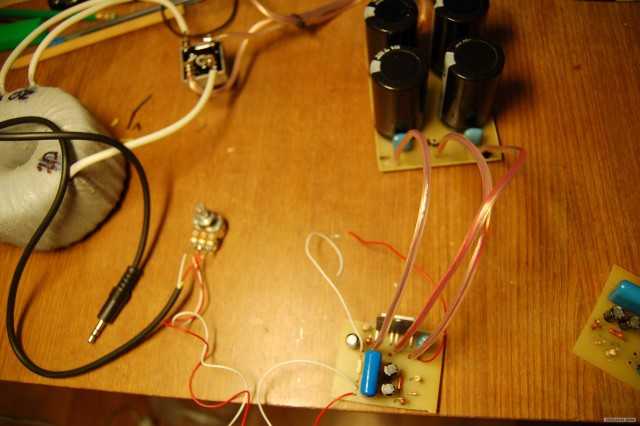

Когда все тесты пройдены, закройте усилитель. Готово! Время сядьте поудобнее и грейтесь в лучах хорошо сделанной работы. Возьмите напиток и послушать немного музыки.

Как выбрать и настроить стереоусилитель

Хотя нам, как и всем, нравится идея установки plug-and-play, есть нечто большее, чтобы получить максимальную отдачу от стереоусилителей, чем просто включить их на стойке Hi-Fi, подключить динамики и сойти с ума с регулятор громкости. Где его разместить, например? И как лучше его подключить? Доступны ли вам пути обновления?

Если вам интересно, с чего начать работу с вашим совершенно новым стереоусилителем, или вы еще не зашли так далеко и задаетесь вопросом, какой тип усилителя вам больше подходит, позвольте нам познакомить вас с основами…

Встроенный или предварительный/мощный?

Превосходный интегральный усилитель Brio от Rega

Если вы уже приобрели усилитель и теперь присматриваетесь к нему с целью начать работу, вы можете сразу перейти к разделу «Подбор системы».

Но если вы читаете это до того, как выбрали двухканальный усилитель, необходимый для управления вашей системой, вам предстоит принять важное решение. Выбираете ли вы интегрированный усилитель или отдельные блоки питания и предусилителя?

Первый вариант является наиболее простым, удобным и компактным, так как в одном корпусе размещаются как предварительный усилитель, так и усилитель мощности. Это означает, что все было настроено вместе, что избавляет вас от работы по согласованию отдельных усилителей.

Двухкорпусные усилители, с другой стороны, включают в себя разделение предварительного усиления (в основном выбор входа и регулировка громкости) от усиления мощности (продолжайте, угадайте). Идея состоит в том, чтобы держать чувствительную схему предусилителя (и тонкие аудиосигналы, проходящие через нее) подальше от электрически шумной секции сильноточного усилителя мощности.

Наличие отдельных блоков питания также помогает улучшить звук. Таким образом, вы удваиваете количество компонентов, но, пока ваши предусилители и усилители мощности работают согласованно, вы должны наслаждаться лучшими характеристиками.

  • лучшие стереоусилители которые можно купить в 2022 году

Luxman C-700u/M-700u

Ассортимент одного бренда. Неизменно они будут настроены на совместную работу.

Если вы планируете кататься вне трасс и комбинировать лыжи, имейте в виду, что некоторые пары будут работать вместе лучше, чем другие. Лучший способ узнать, что есть что, — методом проб и ошибок.

И это верно, когда речь идет о согласовании компонентов источника с вашим усилителем. Звуковая близость может быть определена здравым смыслом в некоторой степени. Если ваш источник — например, проигрыватель компакт-дисков — находится на яркой стороне нейтрального, его не следует использовать в паре со стереоусилителем с аналогичными характеристиками.

Соответствие системы очень важно

Сотрудничество усилителя со стереодинамиками чрезвычайно важно, и есть несколько вещей, которые стоит учитывать, чтобы убедиться, что они дополняют друг друга, а также сыр Wensleydale и пшеничные крекеры.

Вы когда-нибудь чесали затылок, когда сталкивались с такими характеристиками, как «75 Вт на 8 Ом»? Позвольте нам объяснить.

Партнерство динамика и усилителя сводится не только к выходной мощности усилителя (сколько ватт он может передать на каждый канал музыкального сигнала), но и к характеристикам импеданса динамика (измеряется в омах) и чувствительности (дБ).

Сопротивление — это мера того, насколько сложно усилителю управлять динамиком, при этом более низкое значение означает, что он более требователен. Чувствительность динамика, тем временем, является мерой того, насколько громким будет динамик для данного входного сигнала (1 Вт при измерении динамика на расстоянии 1 метра).

Стандартный способ измерения выходной мощности усилителя — подключить его к 8-омному резистору и измерить мощность до того, как искажения станут слишком высокими. Тем не менее, электронная нагрузка динамика гораздо более разнообразна, чем простой резистор, поэтому мы должны быть осторожны, оценивая мощность усилителя просто по показателю мощности 8 Ом.

  • Как совместить стереофонический и объемный звук в одной AV-системе

Чтобы лучше понять силу усилителя, сравните его выходную мощность на 8 Ом с выходной мощностью на 4 Ом. Идеальный усилитель должен удвоить свою выходную мощность, поскольку сопротивление вдвое меньше; поэтому, хотя большинству это не удастся, чем ближе, тем лучше.

Хотя у вас может возникнуть соблазн купить самый мощный усилитель, который вы можете себе позволить, обычно лучше купить более чувствительный динамик. Это связано с тем, что выходная мощность усилителя должна удваиваться, чтобы соответствовать увеличению чувствительности динамика на 3 дБ.

Но цифры могут сказать вам не так много, и лучший тест, чтобы оценить, хорошо ли компоненты работают вместе, это использовать ваши уши и слушать.

Куда его поместить?

Стойка Atacama Evoque

Итак, вы нашли подходящий вариант. Это подводит вас к следующему вопросу: куда вы его положили?

Поверхность, на которой стоит ваш стереоусилитель, может кардинально изменить его характеристики. Мебель ИКЕА может быть не в конце нашего списка (это пол), но мы настоятельно рекомендуем разместить ее на специальной стойке для Hi-Fi.

Ваш выбор стойки должен основываться не только на внешнем виде. Разные материалы имеют разные акустические свойства, так что учитывайте и это.

Вообще говоря, стеклянные полки, как правило, стимулируют звучание комплекта вперед, в то время как деревянные опоры создают более теплый и округлый баланс.

Вся эта мощность под его капотом может сильно нагреваться, поэтому также важно оставить усилитель на несколько дюймов передышкой от стены или стойки, чтобы он не перегревался и не перегревался.

  • Ознакомьтесь с лучшими Hi-Fi и AV стойками 2022

Соединения

Задняя панель Audiolab M-One чтобы увидеть, какие варианты доступны в отношении подключения источников, дополнительных динамиков и будущих обновлений.

Все обычные стереоусилители имеют входы RCA линейного уровня, которые можно использовать для всех обычных источников — музыкальных стримеров, проигрывателей компакт-дисков и т. д. Одним из таких соединений RCA иногда является фоно-вход, разработанный специально для подключения к проигрывателю и обработки очень низких уровней сигнала и дополнительной коррекции, необходимой для такого источника.

Кроме того, имеются трехконтактные разъемы XLR, по которым передаются сбалансированные аудиосигналы. Обычно их можно найти в студии звукозаписи и в большинстве продуктов более высокого класса. Основное преимущество симметричного соединения заключается в том, что оно подавляет высокие уровни электрических помех и, таким образом, наиболее целесообразно при использовании в средах с электрическими шумами или на очень длинных кабелях, скажем, 10 м и более. Однако сбалансированная работа не всегда звучит лучше, и многое зависит от используемых компонентов.

Rega входит в число брендов, которые придерживаются исключительно аналоговых усилителей благодаря моделям io, Brio, Elex-R и Elicit-R, отмеченным множеством наград. Не так давно мы выступали за аналог Luxman L-509X. Но даже в бюджетной части рынка многие стереоусилители теперь оснащены цифро-аналоговым преобразователем (ЦАП) — и, следовательно, цифровыми входами — для повышения их универсальности.

Задняя панель Cambridge CXA81 (Изображение предоставлено Cambridge Audio)

Если это похоже на ваше, вы вполне можете столкнуться с несколькими типами цифровых входов. Оптические соединения передают цифровой сигнал от одного устройства к другому с помощью волоконно-оптических кабелей и лазерного излучения, в то время как столь же распространенные коаксиальные кабели передают сигналы электрически. USB-входы, которые бывают различных форм, часто также используются для воспроизведения USB-накопителей, ноутбуков или жестких дисков.

Marantz PM6007, Cambridge CXA81 и Moon 240i являются примерами стереоусилителей с хорошим подключением. Вы можете подключить свой проигрыватель компакт-дисков, стример или ноутбук к усилителям через их многочисленные цифровые входы, но обратите внимание, что, по нашему опыту, производительность встроенного ЦАП, как правило, ниже, чем у внешнего устройства.

Bluetooth все чаще появляется в списке функций многих усилителей, таких как упомянутый выше CXA81.

Что касается выходов, иногда можно добавить внешний сабвуфер для придания системе дополнительного звукового веса. Ленточные выходы — это линейные выходы с фиксированным уровнем (т. е. не зависящие от регулятора громкости усилителя), которые посылают сигнал полного уровня на подключенную установку — обычно на кассетную деку или какой-либо другой записывающий компонент. Но одним из наиболее распространенных включений является выход для наушников 3,5 мм или 6,3 мм для подключения наушников, который часто находится на передней панели стереоусилителя.

Некоторые стереоусилители также имеют два набора разъемов для динамиков — обычно помеченные как зоны «A» и «B» или «1» и «2», которые позволяют вам одновременно использовать две пары динамиков (в разных комнатах, например), хотя это может оказать пагубное влияние на производительность, поскольку, по сути, мощность усилителя распределяется несколькими способами.

  • Коаксиальный, оптический или HDMI : какое аудиосоединение лучше всего использовать?

Биампинг

Burmester 099/956 Mk2 предусилитель/мощность

Существует также вариант двухканального усиления, для которого требуется как минимум два стереоусилителя мощности (если у вас нет многоканального ресивера с запасными каналами) и еще несколько кабелей.

Идея состоит в том, что каждый усилитель работает с определенными частотами или каналами, а не со всеми сразу.

Уменьшая количество динамиков, необходимых усилителю, вы облегчаете его работу и улучшаете звучание.

Путь обновления?

Модернизация не обязательно означает отказ от старого и переход на новое. Ваш усилитель может уже иметь путь обновления.

Некоторые производители, такие как Naim и Cyrus, имеют специальные разъемы для подключения внешних источников питания.

Если встроенный усилитель имеет выходы предварительного усилителя, то использование его исключительно в качестве предварительного усилителя и передача функций усиления другому усилителю мощности — еще один отличный способ модернизации.

Существует также возможность обновить сетевой кабель вашего усилителя, поэтому мы воспользуемся тем фактом, что большинство дилеров позволят вам попробовать его перед покупкой.

  • 10 доступных способов обновить вашу Hi-Fi систему

Интегрированный усилитель Moon 240i

Какими бы ни были остальная часть вашей Hi-Fi системы и ваши планы на будущее, введение нового стереоусилителя требует определенных размышлений и некоторого предварительного планирования.

Если вы учтете все, от типа оборудования, с которым будет работать ваш усилитель, до типа стойки, на которую вы его поставите, и примете во внимание варианты будущих обновлений, то вам суждено сделать большая часть вашего усилителя.

ПОДРОБНЕЕ:

  • Проведите исследование! Как правильно выбрать динамики
  • Начать с нуля? Как собрать идеальную Hi-Fi систему
  • Классика! Лучшие стереоусилители 21 века

Бекки — главный редактор журнала What Hi-Fi? и, после ее недавнего переезда в Мельбурн, также редактор Australian Hi-Fi 9. журнал 0354. За восемь лет работы в индустрии Hi-Fi ей посчастливилось путешествовать по миру, чтобы рассказывать о крупнейших и самых захватывающих брендах в области Hi-Fi и потребительских технологий (и у нее были смены часовых поясов и похмелье, чтобы помнить их по ). В свободное время Бекки часто бегает, смотрит футбольный клуб «Ливерпуль» и фильмы ужасов, а также охотится за безглютеновым тортом.

8 лучших усилителей объемного звука для систем 5.1 и 7.1

AudioReputation поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию Подробнее

Содержание

  • Для чего нужен усилитель объемного звука?
  • Лучшие усилители объемного звука — сравнительная таблица
  • 8 лучших усилителей объемного звука для систем 5.1 и 7.1 в 2021 году DH590
  • 2. Лучший AV-ресивер 5.2 4K до 500 долларов — Denon AVR-S650H
  • 3. Лучший усилитель объемного звука 5.1 до 300 долларов — Yamaha RX-V385
  • 4. Большинство подключений HDMI — Marantz NR1403
  • Лучшие усилители объемного звука для систем 7.1 в 2021 году
  • 5. Самый универсальный усилитель объемного звука 7.2 до 600 долларов США — Denon AVR-S950H
  • 6. Лучший усилитель звука 7.2, менее 1 000 долларов США Yamaha Aventage RX-A880
  • 7. Лучший AV-ресивер 7.2 с поддержкой Chromecast — Sony STR-DN1080
  • 8. Самый тонкий усилитель объемного звука 7.2 — Marantz NR1710
  • Часто задаваемые вопросы
    • В: Что лучше 5.1.1 или объемный звук 7?
    • В: На что обратить внимание при поиске усилителя объемного звука для систем 5.1 и 7.1?
    • В: Можно ли использовать ресивер 7.1 с акустической системой 5.1?
    • В: Какой усилитель объемного звука лучше всего подходит для систем 5.1 и 7.1?
    • В: 7.1 лучше, чем Atmos?
    • В: В чем разница между объемным звуком 7.1 и 7.2?

Ищете усилитель объемного звука для вашей системы 5.1 или 7. 1? Вы попали в нужное место. Наша статья о 8 лучших усилителях объемного звука для систем 5.1 и 7.1 в 2021 году призвана облегчить ваш поиск. Он поможет вам лучше понять эти устройства, даст вам некоторые рекомендации, которые помогут вам найти именно то, что вы ищете, и, наконец, представит вам наш выбор усилителей объемного звука 5.1 и 7.1.


Для чего нужен усилитель объемного звука?

Для целей нашей статьи о лучших усилителях объемного звука мы считали усилители объемного звука и AV-ресиверы одним и тем же. Однако вам важно понимать, что усилители и AV-ресиверы — это не совсем одно и то же. Видите ли, каждый AV-ресивер также является усилителем объемного звука, но усилители объемного звука не являются AV-ресиверами.

Назначение усилителя объемного звука намного проще – он должен только усиливать входящий аудиосигнал и передавать его на акустическую систему домашнего кинотеатра. AV-ресиверы, с другой стороны, немного загружены. Как и усилители, они усиливают аудиосигналы и отправляют их на динамики домашнего кинотеатра, но они также должны принимать все аналоговые и цифровые аудиосигналы, а также видеосигналы, поступающие от всех подключенных к нему источников. Затем они должны декодировать объемный звук и стереофонические аудиосигналы и отправлять их в секцию усилителя AV-ресивера. Они также должны отправлять видеосигнал на ваш телевизор или проектор. Усиление — это только одна из функций, выполняемых AV-ресивером, в то время как это единственная работа усилителя объемного звука.

Итак, почему мы решили использовать эти два термина взаимозаменяемо? Ну, потому что количество доступных усилителей объемного звука очень ограничено. На данный момент у вас есть всего несколько доступных моделей (Monolith 5X, Yamaha Aventage MX-A5200BL, Outlaw Model 5000), и всем им требуется еще одно устройство, которое выполняет остальную часть работы AV-ресивера (это устройство называется процессором объемного звучания или AV предусилитель). В целом, отдельные блоки обеспечивают лучшую производительность, но они также намного дороже и, как мы только что сказали, встречаются довольно редко. Поэтому наша статья на самом деле об AV-ресиверах.

Лучшие усилители объемного звука – Сравнительная таблица
Усилители объемного звука Рейтинг Цена Обзор
Лучшие усилители объемного звука для систем 5. 1
Sony STR-DH590 4.4 Проверить Amazon
Проверить Walmart
Читать обзор
Denon AVR-S650H 4.5 Проверить Amazon
Проверить Walmart
Прочитать отзыв
Yamaha RX-V385 4.6 Проверить Amazon
Проверить Walmart
Читать обзор
Marantz NR1403 4.1 Проверить Amazon Читать обзор
Лучшие усилители объемного звука для систем 7.1
Denon AVR-S950H 4.3 Проверить Amazon
Проверить Walmart
Прочитать отзыв
Yamaha Aventage RX-A880 4. 5 Проверить Amazon
Проверить Walmart
Прочитать отзыв
Sony STR-DN1080 4.2 Проверить Amazon
Проверить Walmart
Прочитать обзор
Marantz NR1710 4.6 Проверить Amazon Читать обзор

Как обычно, мы провели исследование, определили самые популярные и получившие высокую оценку AV-ресиверы 5.1 и 7.1, проверили их все, сравнили результаты и выбрали наших фаворитов. Следующие модели, по нашему мнению, являются 8 лучшими усилителями объемного звука для систем 5.1 и 7.1 в 2021 году.

0094

Лучшие усилители объемного звучания для 5,1 системы в 2021

1. Лучший 5,2 4K Слушательный звук. Sony STR-DH950 — очень доступный и высокопроизводительный 5.2-канальный ресивер с пропускной способностью 4K. Он поддерживает некоторые из последних видеостандартов и может управлять акустическими системами 5.1/5.2 с умеренными требованиями. В нем отсутствуют некоторые расширенные функции, но мы не можем считать отсутствие универсальности недостатком, особенно в этой ценовой категории. STR-DH950 — наш лучший выбор до 250 долларов.

Вещи, которые нам нравятся

STR-DH950 поставляется с пультом дистанционного управления, FM-антенной и микрофоном DCAC для автоматической калибровки.

Прибор очень удобен в использовании и прост в настройке. Когда вы подключаете все динамики, вы должны использовать микрофон и инструмент автоматической калибровки DCAC от Sony, чтобы настроить вывод звука в соответствии с характеристиками вашей комнаты. Для управления воспроизведением и параметрами аудио/видео необходимо использовать панель управления или пульт ДУ.

Большинство входов/выходов находятся сзади. На передней панели есть только выход для наушников и вход для микрофона (для калибровки).

На задней панели расположены 4 входа HDMI 2.0 и один выход HDMI ARC OUT. Все они поддерживают сквозную передачу 4K, они совместимы с HDCP2.2. Кроме того, они поддерживают HLG, HDR10 и Dolby Vision.

Помимо входов HDMI, STR-DH950 имеет один вход TOSLINK, один коаксиальный вход и 4 аналоговых аудиовхода RCA. На задней панели также находится разъем FM-антенны и порт питания USB.

Ресивер имеет 5 разъемов для динамиков с усилителем. Только два из них (передний левый и передний правый) поддерживают разъемы типа «банан», а остальные 3 (центральный канал, левый объемный звук, правый объемный звук) принимают только оголенные провода (пружинные зажимы). Устройство также имеет два выхода предусилителя сабвуфера (для подключения активных сабвуферов). STR-DH950 совместим с динамиками 6–16 Ом. С двумя активными каналами 6 Ом устройство будет выдавать 90 Вт на канал (0,09% THD по всему слышимому спектру).

Одной из особенностей этого ресивера является так называемая S-Force PRO. Если эта функция активна, она будет имитировать объемный звук, даже если подключены только два динамика. Он не будет звучать так же хорошо, как настоящий объемный звук, но создаст лучшее ощущение пространства.

Что касается беспроводных подключений, STR-DH950 поддерживает только Bluetooth 4.2. Вы можете передавать аудио по беспроводной сети с любого источника Bluetooth. Радиус действия и надежность соединения довольно велики.

Устройство поддерживает форматы объемного звука DD 5.1, DD+, DD HD, DTS 5.1, DTS 96/24, DTS HD Master Audio, DSD и объемного звука PCM. Вещи, которые нам не нравятся Не ожидайте всех этих функций, когда цена такая низкая.

Кроме того, ресивер не может декодировать Dolby Atmos и DTS:X, но это вполне ожидаемо.

Сравнение Таблица


2. Лучший 5.2 4K AV-приемник до 500 долл. США-Denon AVR-S650H

Проверка цена на Amazon

Проверка на Walmart

Denon AVR-S650H. универсальный AV-ресивер, чем предыдущее устройство Sony. Это довольно многофункциональный и очень мощный ресивер 5.2. Естественно, он и дороже предыдущего STR-DH59.0. AVR-S650H — наше лучшее предложение до 500 долларов.

Вещи, которые нам нравятся

AVR-S650H поставляется с пультом дистанционного управления, антеннами AM/FM и микрофоном AUDYSSEY MultiEQ для калибровки звука.

Во время первоначальной установки вам просто нужно следовать довольно простым инструкциям на экране и откалибровать звук с помощью прилагаемого микрофона. Для управления воспроизведением и настройками аудио/видео вы можете использовать кнопки на панели управления, пульте дистанционного управления или удаленном приложении Denon AVR. Аппарат достаточно удобен в использовании и прост в управлении.

AVR-S650H может быть самым универсальным ресивером в своем ценовом диапазоне. На передней панели есть один выход для наушников, вход для микрофона и порт USB для воспроизведения музыки.

На задней панели у вас есть 5 HDMI 2.0 IN и 1 HDMI eARC OUT. Все они совместимы с HDCP2.3 и поддерживают HLG, HDR10 и Dolby Vision. Естественно, все входы HDMI поддерживают передачу сигнала 4K/60p и 3D-видео.

Помимо разъемов HDMI, у вас есть немало других входов: два оптических входа TOSLINK, один коаксиальный аудиовход, два композитных видеовхода и один композитный выход, два аналоговых аудиовхода RCA и один фоновход. Наконец, у вас есть порт Ethernet и разъемы для антенны AM/FM.

На задней панели расположены 5 разъемов для подключения активных динамиков и два порта предвывода сабвуфера для подключения активных сабвуферов. Для остальных 5 каналов выходов предусилителя нет. Ресивер совместим с динамиками 4-16 Ом. С двумя задействованными каналами по 8 Ом приемник будет выдавать 75 Вт на канал (0,08% THD по всему слышимому спектру).

На этом список замечательных функций AVR-S650H не заканчивается. Ресивер также поддерживает Bluetooth и Wi-Fi. Он поддерживает Airplay 2, совместим с Alexa и другими голосовыми помощниками, а также имеет встроенную беспроводную технологию HEOS, что делает его совместимым с беспроводными динамиками HEOS и другим оборудованием HEOS (возможности мультирум). Благодаря приложению HEOS вы можете интегрировать свои учетные записи для других потоковых платформ и транслировать музыку в своем доме.

Что нам не нравится

AVR-S650H не поддерживает Dolby Atmos и DTS:X.

Удаленное приложение Denon AVR плохо сделано и довольно часто дает сбой.

Устройство не поддерживает работу в нескольких зонах.

Сравнительная таблица


3. Лучший 5.1-канальный усилитель объемного звука до $300 — Yamaha RX-V385

Контрольная цена на Amazon Сони STR-DH950, только немного более универсальный и мощный.

Вещи, которые нам нравятся

Как и все ресиверы Yamaha, RX-V385 поставляется с пультом дистанционного управления и калибровочным микрофоном YPAO.

Чтобы установить устройство и выполнить первоначальную настройку и калибровку, необходимо использовать прилагаемый микрофон YPAO и приложение AV SETUP GUIDE. После настройки вы можете управлять устройством с помощью пульта дистанционного управления или с помощью кнопок и дисков на передней панели.

На передней панели у вас есть один выход для наушников, вход для микрофона, вход AUX и порт USB.

На задней панели расположены четыре входа HDMI 2.1 и 1 выход HDMI ARC OUT. Все порты HDMI совместимы с HDCP 2.3 и поддерживают сквозную передачу 4K/60 Гц. Кроме того, они также поддерживают HLG, HDR10 и Dolby Vision.

На задней панели также находятся два коаксиальных аудиовхода, один оптический вход, два аудиовхода RCA, три композитных видеовхода, один композитный выход и разъемы для антенн FM/AM.

Устройство имеет 5 разъемов для динамиков, а также один предварительный выход для сабвуфера. Для других каналов выходов предусилителя нет. Согласно спецификациям, приемник может выводить среднеквадратичную мощность 70 Вт на два канала 8 Ом (0,09% THD в слышимом диапазоне).

Устройство поддерживает форматы объемного звучания Dolby Digital вплоть до DD+ и форматы DTS вплоть до DTS-HD Master Audio. Аппарат также может имитировать объемный звук, даже если подключены только два канала (Virtual CINEMA FRONT).

Наконец, этот ресивер поддерживает Bluetooth. Соединение Bluetooth имеет очень хороший диапазон и абсолютно надежна в этом диапазоне.

Вещи, которые нам не нравятся

RX-V385 не имеет фоно-входов и не поддерживает функцию нескольких зон. Кроме того, у него нет никаких выходов предусилителя, кроме предвыходного сигнала сабвуфера. Наконец, ресивер не поддерживает подключение к Wi-Fi.

Сравнительная таблица


4. Большинство подключений HDMI – Marantz NR1403

Проверить цену на Amazon

Marantz N1403 – сверхтонкий и достаточно универсальный AV-ресивер формата 5.1. Если у вас есть более 4 источников HDMI, которые вы хотите подключить, или вам нужен низкопрофильный блок, Marantz NR1403 — один из лучших вариантов. Вот почему мы решили закрыть эту часть нашего списка 8 лучших усилителей объемного звука для систем 5.1 и 7.1 в 2021 году этим устройством.

Вещи, которые нам нравятся

Как и большинство AV-ресиверов Marantz, NR1403 поставляется с дистанционным управлением, калибровочным микрофоном Audyssey MultiEQ и съемными AM/FM-антеннами.

Во время первоначальной настройки вам просто нужно следовать инструкциям на экране и подключить калибровочный микрофон. Audyssey MultiEQ выполнит калибровку за вас.

Есть две важные вещи, которые отличают Marantz NR1403 от других AV-ресиверов. Во-первых, он очень тонкий, что делает его идеальным для небольших шкафов. Во-вторых, у него больше входов HDMI, чем у большинства других ресиверов объемного звука 5.1. У него даже есть один вход HDMI на передней панели. На передней панели также находится один выход для наушников и вход для микрофона.

На задней панели ресивера есть еще 5 портов HDMI IN и 1 порт HDMI ARC OUT. Также имеется один цифровой оптический и один коаксиальный аудиовход, 3 аналоговых входа RCA, 3 композитных видеовхода, один композитный выход и разъемы для антенн AM/FM.

Что касается выходов, NR1403 оснащен пятью разъемами для динамиков (5-контактными клеммами). Он также имеет один выход предусилителя для сабвуфера, а также два выхода предусилителя для двух фронтальных каналов. Поддерживаемый импеданс составляет 6-8 Ом. Заявленная выходная мощность на канал составляет 50 Вт (при задействовании пяти каналов по 8 Ом, 0,08% THD, 20 Гц-20 кГц).

NR1403 может декодировать DD 5.1, Dolby True HD, DD+ и ProLogic II. Он также декодирует DTS 5.1, DTS HD Master Audio, DTS High Res, DTS 96/24, DTS Discrete и DTS Neo:6.

Аппарат также может имитировать объемный звук при подключении только двух передних динамиков (многоканальное стерео).

То, что нам не нравится

Как и ожидалось, NR1403 не поддерживает DTS:X и Dolby Atmos.

NR1403 не поддерживает беспроводную связь (без Bluetooth и Wi-Fi). Вы можете добавить функцию Bluetooth, подключив Bluetooth-приемник Marantz RX-101 (продается отдельно).

Сравнение Таблица


Лучшие усилители объемного звука для 7.1 Систем в 2021 году

5. Большинство универсальных 7.2. Цена на Walmart

Denon производит ряд отличных AV-ресиверов 7.1/7. 2. Мы выбрали AVR-S950H, но вам также стоит обратить внимание на линейку X (AVR-X1600, AVR-X2600). Выбранное нами устройство имеет 8 входов HDMI (7 сзади и один спереди), поддерживает Bluetooth и Wi-Fi, а также поддерживает мультирум.

Вещи, которые нам нравятся

AVR-S950H поставляется с пультом дистанционного управления, калибровочным микрофоном AUDYSEY MultEQ, антенной FM/AM, антенной Bluetooth/wi-fi, руководством и 3-летней гарантией.

Первоначальная настройка проста и удобна. Вы должны следовать инструкциям на экране и подключить калибровочный микрофон. Всю остальную работу сделает агрегат.

S950H имеет невероятное количество соединений. На передней панели имеется четыре разъема — выход для наушников, вход для микрофона, один вход HDMI и один порт USB.

Все остальные входы/выходы находятся сзади. Самое главное, у вас есть 7 входов HDMI и два порта HDMI OUT (один из них поддерживает ARC/eARC). Все порты HDMI поддерживают HDCP 2.3, сквозную передачу 4K/60 Гц, а также сквозную передачу 3D-видео. AVR-S950H также имеет 2 компонентных видеовхода и один выход, два композитных входа и один композитный выход. Что касается аудиовходов, у вас есть три цифровых входа (оптический x2, коаксиальный x1), 4 аналоговых входа RCA и один фоновход. Наконец, в устройстве есть порт Ethernet, разъем для антенны Bluetooth / Wi-Fi и разъемы для AM / FM.

Что касается выходов для динамиков, у вас есть 7 разъемов для динамиков (5-контактные соединительные клеммы) и два предварительных выхода для сабвуфера. Последние два разъема для динамиков (задние каналы объемного звучания) можно назначать, поэтому вы также можете подключить к этим двум разъемам верхние динамики (вы можете выбирать между системой 7.1/7.2 и 5.1.2/5.2.2). Вы также можете использовать эти два канала в качестве выходов для громкоговорителей Zone 2. Секция усилителя может выдавать среднеквадратичную мощность 90 Вт на канал (все пять активных каналов, 0,08% THD, 20 Гц-20 кГц).

Помимо всех физических подключений, AVR-S950H оснащен AM- и FM-тюнерами, Bluetooth и Wi-Fi. Он также поддерживает технологию беспроводной потоковой передачи Airplay 2 и HEOS, что делает его совместимым с другим оборудованием HEOS. S950H совместим с голосовыми помощниками (Alexa, Josh AI, Google Assistant, Siri).

Ресивер может декодировать все наиболее распространенные звуковые дорожки объемного звучания Dolby и DTS. Это включает в себя DTS: X, DTS Virtual: X и Dolby Atmos.

Вещи, которые нам не нравятся

Единственным недостатком этого великолепного ресивера является прилагаемое приложение для удаленного управления Denon AVR. Он не стабилен и вылетает случайным образом.

Сравнение Таблица


6. Лучший 7.2 7.2 Усилитель объемного звучания менее 1000 долларов США-Yamaha Aventage RX-A880

Проверка цена на Amazon

Check Price на Walmart

RX-A880 приходит по сравнению с последним Advind Advind Advind Advind Advind Advind Advinded , и самая универсальная линейка ресиверов Yamaha под названием AVENTAGE. Это наш любимый AV-ресивер 7.2 стоимостью менее 1000 долларов.

Вещи, которые нам нравятся

Как и все приемники Yamaha, RX-A880 поставляется с калибровочным микрофоном YPAO, дистанционным управлением, съемными антеннами AM и FM, а также антеннами Bluetooth/wi-fi.

RX-A880 имеет некоторые функции, которых мы не видели в предыдущих более дешевых приемниках. Например, он имеет выходы мощности предусилителя для всех каналов (включая зону 2), а также специальные разъемы для колонок для зоны 2.

Передняя панель выглядит довольно аккуратной, всего два диска (выбор входа и громкость) и 4 кнопки SCENE (пользовательские пресеты). Посередине находится широкий ЖК-дисплей и скрытый отсек с 4 входами (вход AUX, выход для наушников, микрофонный вход YPAO и порт USB).

Остальные соединения находятся на задней панели. RX-A880 имеет 7 входов HDMI и два выхода HDMI (один из которых — HDMI ARC). Все порты HDMI поддерживают передачу 4K/60 Гц UHD и 3D-видео. Все они совместимы с HDCP 2.2 и поддерживают Hybrid Log-Gamma, HDR10 и Dolby Vision.

RX-A880 также имеет один компонентный и один композитный видеовходы, два оптических аудиовхода, два коаксиальных входа, один фоновход и три аналоговых входа RCA. Наконец, RX-A880 имеет порт Ethernet, разъемы AM/FM и порт RS-232C.

Что касается разъемов для динамиков, то в данном устройстве их 9, но одновременно могут подаваться только 7. Последняя пара клемм зарезервирована для Зоны 2, которая активируется при отправке сигнала на динамики Зоны 2. Однако, поскольку питание подается только на 7 выходов, если у вас в основной зоне есть акустическая система 7.1/7.2 или 5.1.2/5.2.2, система будет изменена на 5.1/5.2 (усиление тыловых или верхних громкоговорителей объемного звучания). будет перенаправлен в Зону 2). RX-A880 также имеет 2 выхода предусилителя для сабвуфера, а также выходы предусилителя для всех остальных каналов, включая два выхода предусилителя для динамиков Zone 2. Номинальная выходная мощность составляет 100 Вт RMS (два канала по 8 Ом, коэффициент нелинейных искажений 0,06% в слышимом спектре).

Помимо физических подключений, RX-A880 поддерживает беспроводное подключение (Bluetooth 4.1 и Wi-Fi). Он также поддерживает Airplay 2 и работает с Alexa. Наконец, A880 поддерживает беспроводную технологию MusicCast, что делает его совместимым с другим оборудованием MultiCast. Это позволяет сделать A880 частью мультирумной системы или подключить пару беспроводных динамиков MusicCast и использовать их в качестве беспроводных каналов объемного звучания.

Вещи, которые нам не нравятся

Приложение MusicCast иногда содержит ошибки и нуждается в некоторых улучшениях. Кроме того, пользовательский интерфейс выглядит не очень привлекательно.

Сравнительная таблица. у некоторых производителей есть и то, и другое. Сони, например. С точки зрения функций и производительности STR-DN1080 очень похож на ранее рассмотренный Denon AVR-S950H, только не так универсален, когда дело доходит до физических подключений.

Вещи, которые нам нравятся

Sony STR-DN1080 поставляется с калибровочным микрофоном DCAC, дистанционным управлением, съемными радиоантеннами и антенной Bluetooth/Wi-Fi.

Ресивер позволяет подключить более 10 аудио- и видеоисточников. На передней панели находятся только выход для наушников, вход для калибровочного микрофона и порт USB. На задней панели расположены 6 входов HDMI и два выхода. Все эти входы/выходы поддерживают передачу 4K/60 Гц и 3D. Все они совместимы с HDCP 2.2 и поддерживают HDR. Согласно спецификациям, ресивер не поддерживает Dolby Vision и HLG, но некоторые из будущих обновлений прошивки могут включать поддержку этих стандартов.

Кроме входов/выходов HDMI, STR-DN1080 имеет один коаксиальный и один оптический аудиовход, 4 аналоговых аудиовхода RCA, три композитных видеовхода и один композитный выход.

Ресивер имеет 9 разъемов для динамиков (7 из которых подключены к сети одновременно). Как и в случае с Yamaha RX-A880, вы можете выбрать, хотите ли вы подавать питание на динамики Zone 2 или на тыловые динамики объемного звучания (7.1 или 5.1 + динамики Zone 2). Устройство совместимо с динамиками 6-16 Ом. Заявленная среднеквадратичная выходная мощность составляет 100 Вт на канал (два канала по 6 Ом, 0,09% THD в слышимом диапазоне).

STR-DN1080 может декодировать все форматы Dolby и DTS (включая Atmos и DTS:X). Он может даже имитировать объемный звук, когда подключены только два фронтальных динамика (Virtual Surround PRO).

Как и другие устройства из нашего списка лучших усилителей объемного звука для систем 7.1, STR-DN1080 имеет множество дополнительных функций. STR-DN1080 — одно из редких устройств в этом ценовом диапазоне, оснащенное Bluetooth с NFC и поддержкой LDAC. Большинство других приемников поддерживают только самые основные кодеки Bluetooth (SBC и AAC). Кроме того, STR-DN1080 имеет двухдиапазонный Wi-Fi и поддерживает Chromecast и Airplay. Он может работать и управляться динамиками Google Home, а также может быть частью вашей многокомнатной системы.

Вещи, которые нам не нравятся

STR-DN1080 не имеет фоно-входов. Кроме того, он не совместим с Alexa.

Сравнительная таблица


8. Самый тонкий усилитель объемного звука 7.2 – Marantz NR1710

Проверить цену на Amazon NR1710 относится к линейке тонких ресиверов Marantz. Но этот гораздо более универсален и многофункционален.

Вещи, которые нам нравятся

Marantz NR1710 выглядит точно так же, как рассмотренный ранее NR1403, но имеет больше соединений. На передней панели есть выход для наушников, вход для калибровочного микрофона (микрофон Audyssey MultEQ входит в комплект), порт USB и один вход HDMI.

Как всегда, большинство входов/выходов находятся на задней панели. Помимо этого на передней панели, NR1710 также имеет 7 входов HDMI и один выход на задней панели. Все эти входы поддерживают сквозную передачу 4K/60 Гц и 3D. Естественно, все порты поддерживают HDCP 2.3 и HDR10, HLG и Dolby Vision.

Что касается других видеовходов/выходов, у вас есть 2 компонентных входа и один компонентный ВЫХОД, а также 3 композитных входа и один композитный ВЫХОД. Что касается аудиоподключений, то есть один оптический, один коаксиальный, 3 аналоговых входа и один фоновход.

Рекомендуемое чтение:

  • 7 лучших стереосистем «все в одном» с проигрывателями в 2021 году
  • 7 лучших домашних стереосистем 2021 года
  • 8 лучших беспроводных динамиков для телевизора для слабослышащих в 2021 году


NR1710 имеет 7 выходов для активных динамиков, два из которых являются назначаемыми и могут использоваться как каналы Зоны 2. Есть также два выхода предусилителя для сабвуфера, а также выходы предусилителя для фронтальных левого и правого каналов и динамиков Zone 2. Итак, если у вас есть отдельный стереоусилитель, вы можете провести провода от каналов предусилителя Зоны 2 к стереоусилителю, расположенному в Зоне 2, и получить полноценную систему объемного звучания 7.1 или 5.1.2 в основной зоне и два динамика в зона 2. Заявленная выходная мощность такая же, как у NR1403 – 50 Вт на канал (все 7 каналов 8 Ом задействованы, 20 Гц-20 кГц, 0,08% THD)

Ресивер может декодировать все форматы DTS и Dolby, включая DTS:X, DTS Virtual:X, DTS Neural:X и Dolby Atmos.

NR1710 намного лучше, чем NR1403, когда речь идет о дополнительных функциях и расширенных возможностях подключения. В то время как NR1403 имел только Bluetooth, NR1710 поддерживает Wi-Fi, поддерживает Airplay 2 и работает с Alexa. Кроме того, как и все AV-ресиверы Denon и Marantz, он оснащен беспроводной технологией HEOS, которая дает ему возможность работы в нескольких комнатах и ​​делает его совместимым с другими беспроводными динамиками, ресиверами и саундбарами HEOS.

Вещи, которые нам не нравятся

Приложение Marantz AVR Remote обеспечивает такую ​​же производительность, как и приложение Denon AVR — оно содержит ошибки и случайным образом аварийно завершает работу.

Сравнительная таблица


Это конец нашего списка 8 лучших усилителей объемного звука для систем 5.1 и 7.1 в 2021 году. Надеемся, вам удалось найти идеальное устройство для вашей системы объемного звучания . Если вы хотите узнать больше об усилителях объемного звука и AV-ресиверах, прочитайте наши часто задаваемые вопросы. Для любой дополнительной информации или совета, оставьте нам комментарий ниже.


Часто задаваемые вопросы

В: Что лучше объемный звук 5.1 или 7.1?

A: Если у вас достаточно места и денег, более крупная система объемного звучания всегда будет лучшим вариантом и обеспечит более захватывающий просмотр фильмов. Однако, на наш взгляд, разница между 5. 1 и 7.1 не такая большая, как разница между 5.1 и 5.1.2 (а еще лучше 5.2.4). Итак, если вы выбираете между 7.1 и 5.1.2, выбирайте 5.1.2.

В: На что обратить внимание при поиске усилителя объемного звука для систем 5.1 и 7.1?

A: Поиск подходящего усилителя объемного звука (AV-ресивера) на самом деле не так уж и сложен. Эти устройства могут показаться пугающими или запутанными, но как только вы поймете самые важные характеристики, все станет намного проще.

Во-первых, вы должны установить бюджет (и быть разумным — вы должны знать, чего ожидать в определенной ценовой категории). Если вы действительно не знаете, чего ожидать в определенной ценовой категории, это может стать вашим последним шагом. Во-вторых, ищите усилитель/ресивер с правильным количеством входов (HDMI, оптический, коаксиальный, компонентный, композитный) и выходов (выход HDMI ARC, выходы предусилителя, выходы сабвуфера). Входы HDMI должны поддерживать все стандарты, поддерживаемые вашим телевизором и другими источниками аудио/видео. Итак, если ваш телевизор и проигрыватель Blu-ray поддерживают 4K, ищите ресивер с портами HDMI 2.0 и пропускной способностью 4K.

В-третьих, усилитель/ресивер должен иметь достаточно разъемов для подключения динамиков для подключения всех динамиков домашнего кинотеатра и должен иметь достаточную выходную мощность для их всех.

Как только вы найдете все это, вы можете перейти к менее важным, но очень удобным функциям (таким как Bluetooth, wi-fi, мультизона, мультирум, голосовое управление и т. д.).

В: Можно ли использовать ресивер 7.1 с акустической системой 5.1?

Ответ: Да, конечно можно. Любой ресивер с большим количеством каналов можно использовать с небольшими системами домашнего кинотеатра. Итак, вы также можете использовать 7.2, 9.2, 11.2 или 13.2 ресивер с акустической системой 5.1. Тем не менее, ресиверы с большим количеством выходов на динамики обычно намного дороже, и использование ресивера 13.2 для системы 5.1 немного бессмысленно, особенно если вы не планируете обновлять акустическую систему в будущем.

В: Какой усилитель объемного звука лучше всего подходит для систем 5.1 и 7.1?

A: На этот вопрос не может быть только одного ответа. Есть просто слишком много отличных моделей, и их цены и характеристики могут различаться. Вот почему мы выбрали 8 лучших усилителей объемного звука для систем 5.1 и 7.1 в 2021 году. Вам просто нужно прокрутить вверх, ознакомиться с нашими предложениями и найти идеальное устройство для ваших нужд.

В: 7.1 лучше, чем Atmos?

A: Dolby Atmos добавляет объемному звуку еще одно измерение (высотное измерение), делая его более реалистичным. Объемный звук 7.1 довольно хорош, но звучит не так хорошо, как Dolby Atmos. Ему просто не хватает эффектов высоты. Единственным преимуществом объемного звука 7.1 является то, что больше фильмов имеют 7.1-канальные дорожки. Dolby Atmos все еще не так популярен, как 7.1.

В: В чем разница между объемным звуком 7.1 и 7. 2?

A: Отличие в дополнительном сабвуфере. Система объемного звучания 7.1 имеет только один сабвуфер, а система объемного звучания 7.2 — два.

Джеймс Лонгман

Здравствуйте, меня зовут Джеймс Лонгман.

Я писатель и редактор AudioReputation. Я разобрал свое первое портативное AM/FM-радио, когда мне было всего 8 лет. В 11 лет я сжег плату своего старого магнитофона. Не буду объяснять как, но это было безрассудно и глупо.

С тех пор я стал намного осторожнее с радиоприемниками, бумбоксами и другими аудиоустройствами (по крайней мере, мне нравится так думать), но я никогда не терял страсти к аудиооборудованию. На протяжении 20 лет своей профессиональной карьеры я работал на различных производителей аудиооборудования и даже начал делать колонки самостоятельно в своей маленькой мастерской.

Мне нравится наша работа в AudioReputation. Тестирование, сравнение и оценка всех видов аудиоустройств (динамиков, звуковых панелей, наушников, систем домашнего кинотеатра и т. д.) — это то, чем я действительно наслаждаюсь. Я стараюсь быть беспристрастным и давать вам свое честное мнение о каждой части оборудования, которое я тестирую. Тем не менее, вы должны воспринимать мои обзоры с долей скепсиса и всегда быть немного скептичными. Тот факт, что мне понравилась какая-то колонка или звуковая панель, не означает, что она понравится вам. Если у вас есть возможность, вы должны протестировать его/послушать перед покупкой.

Магазин diyAudio — комплекты усилителей, шасси и детали для самостоятельного изготовления

Предусилитель BA-3

качественный звук, этот предусилитель настоятельно рекомендуется для модернизации с моим турбоусилителем F5 и wilson watt pupup

Rafael N.

09 /10/2022

Горящий каскад усиления усилителя для BA-3

Радиаторы

Отличный продукт. Вы можете адаптировать их к любому шасси, которое вы создаете.

Monk55

09.09.2022

Радиаторы 40 мм

Наконец-то закончил второй

Закончилось «свободное» время после первого, и это звучало так потрясающе, что я потерял чувство срочности для второго. Но прошлой ночью жена легла спать слишком рано. Так что я направился к своему счастливому месту и закончил второй ACA. Установив смещение постоянного тока и пропустив через него пару песен, я не мог удержаться, чтобы не прокрасться наверх, удалить первую и принести ее вниз. Подключив их в конфигурации моноблока, я включил несколько мелодий, чтобы попробовать их. Они звучали потрясающе, и от моего волнения удалось разбудить жену. Хорошо, что у нее терпение святой. Мне не терпится попробовать их вместе с предусилителем B1 nutube. Я подожду, пока она пойдет на работу, чтобы дать им надлежащую тренировку. Вы молодцы, продолжайте делать то, что делаете, а я продолжу наслаждаться своим относительно новым хобби.

Деннис Т.

09.09.2022

Усилитель Усилитель Camp

Мини-набор ACA

Удивительная цена. Получить печатную плату и 4 согласованных полупроводника по такой цене — это сделка века!

Уильям Х.

05.09.2022

Мини-набор ACA Essentials

Поднимите завесу!

Использование активного кроссовера Nelson 6-24 для двухполосного усиления системы предлагает одно из самых эффективных улучшений, доступных по соотношению цена-качество. Хотя мне потребовалось немало проб и ошибок, чтобы настроить его так, чтобы он лучше всего подходил для моей комнаты для прослушивания, теперь у меня есть система, которая звучит как лучшие системы, которые я слышал на аудиошоу, и стоит десятки тысяч долларов! Если бы вы купили коммерческий активный кроссовер такого качества, он сам по себе, вероятно, стоил бы более тысячи долларов. Спасибо, Нельсон и команда DIYAUDIO!!!

Винсент С.

05.09.2022

Самодельный Биамп 6-24 Кроссовер

Удивительная ценность

Это высококачественный комплект. Меня действительно поражает, что я смог приобрести предусилитель Nelson Pass по такой отличной цене. Мне понравилось его собирать, и я оценил пошаговые инструкции. Слава богу, для темы BK1, которая выявила мою ошибку, когда я поменял пару резисторов местами. Это очень показательный предусилитель, который заставит вас пересмотреть все остальные компоненты вашей системы. Я заметил, что Nutube со временем стал более микрофонным. В конце концов я использовал трюк с ластиком в инструкциях, который сильно сгладил звук. Если бы мне пришлось делать это снова, я бы построил его с виброопорой Пита Миллетта для Nutube.

P.S.

05.09.2022

B1 с триодом Korg (B1K) Full Kit

Симпатичный маленький джазовый усилитель

Я был очень доволен тем, как звучит этот маленький усилитель. Это интересно слушать тоже и просто имеет хорошую энергию. По звучанию это где-то между Алеф J/Алеф 3 и F4. Он очень легко управляет моим Klipsch Forte и прекрасно сочетается с предусилителем B1-K. Сборка проста, просто следите за полярностью на крышках и не перепутайте положения полевых транзисторов. Я обнаружил, что доска удобно расположена, хорошо помечена и с ней легко работать. Единственное, что я хотел бы изменить, так это то, что контрольные точки находятся на краю платы, потому что доступ к контрольным точкам немного затруднен. Я очень рекомендую этот проект.

Rob G.

04.09.2022

ACA Mini Essentials Kit

Отличный кейс для предусилителя!

Я использовал его для Korg B1 и других предусилителей DIY. Это как раз тот размер и структура, которые заставят проекты петь. Годы информации в пространстве прикуривателя!

Джон Ф.К.

02.09.2022

The Complete Linear Audio Library

Отличный проект по звучанию.

Отличные детали и инструкции. Мой 14-летний мальчик построил и звучит великолепно. Действительно хорошо.

Робин Э.

31.08.2022

B1 с шасси Korg Triode (B1K)

Что ж, превзошел мои ожидания

Проработал год. Одно слово: потрясающе.

Процесс сборки: простой, но очень утомительный. Время для вас много значит, воспользуйтесь услугами профессиональных строителей. Я бы снова не построил себя. Сотни мелких деталей с более чем 1000 точками пайки.

Звук: очень музыкальный — отлично подходит для вакала.

Мощность: 9 Вт кажется очень мало. Он довольно хорошо управляет парой Kef LS50 (первая версия) в моем домашнем офисе — маленькие 12 x 10 футов. Учтите, что это менее эффективные динамики (85 дБ, 1 м, 1 Вт, звуковое давление), и они потребляют 25 Вт мин.

Yi` F.

31.08.2022

Elekit TU-8600S 300B Single Ended Triode Power Amplifier/HPA Kit

Большой сюрприз из конверта.

Очень хорошая печатная плата со всеми необходимыми деталями. peparing и паять легко идет из-за золотых поверхностей.
, затем запустите его с одним адаптером питания на канал. (+-18В/140 мА, две пары LM337/BD140). два лидера проснулись.
Затем вносим необходимые коррективы. подключение предусилителя к полной аудиосистеме. сейчас лучший момент для diyaudio
строителя — первая музыка! Спасибо, мистер Уэйн Колберн, за этот Burning Amp…….с уважением и всегда приятного времяпрепровождения вам и команде diyaudio!

Вольфганг А.

30.08.2022

Wayne’s Burning Amp 2018 Linestage

Отлично. Хотел бы моно

Очень нравится. Простая сборка и предварительно просверленные/нарезанные отверстия облегчают сборку. Хотелось бы, чтобы он был обрезан прямо посередине для монофонической конфигурации. F5 Turbo — моя самая сложная, но удивительно прямолинейная сборка на сегодняшний день. Я использовал корпус Galaxy 5U и 2 трансформатора 625 ВА 24-0-24В, прикрученных вертикально к передней панели, это некрасиво, но функционально. Отсюда два больших болта в передней панели. Благодаря руководству по сборке 6L6 сборка была простой. Я выбрал сборку V3 без дополнительного транзистора. Следует соблюдать осторожность с компонентами, поскольку МОП-транзисторы и диоды идентичны. Смещение — медленный процесс, но в конечном итоге оно было смещено до 350 мВ. У гида отличные инструкции. Он звучит превосходно и немного более динамично, чем безнаддувный F5, который также звучит превосходно. Спасибо Нельсону, 6L6 и всей команде DIY Audio.

Дэвид С.

21.08.2022

F-5T

Whammy

HI, очень идеален, звук Betifull

Achille G.

08/21/2022

Whammy Kitk Kitk

.

Методы управления технологическими процессами для производства сборок ВЧ-усилителей мощности

Palomar Technologies MarCom Team /

Ожидается, что рынок ВЧ-усилителей мощности значительно вырастет в ближайшие пять лет, в первую очередь в результате развертывания 5G, которое в значительной степени зависит от новых узлов усилителей мощности на базовых станциях. Предполагаемый среднегодовой темп роста общего рынка ВЧ-усилителей мощности составляет 5-6% в период с 2020 по 2025 год 9.1194 1 . Этот ожидаемый спрос выливается в последующую необходимость для производителей ВЧ-усилителей мощности увеличивать объемы производства. Тем не менее, простого наращивания будет недостаточно, поскольку с этим ростом объема также возникают новые проблемы и процессы, которые необходимо развивать и совершенствовать. Поставщики на рынке должны одновременно производить значительно больше устройств, имея дело с ошибками конструкции, материалов и процессов. Кроме того, эти компании также должны поддерживать целостность своих агрегатов, поскольку они представляют собой столпы для фундамента новых коммерческих инициатив и, следовательно, требуют высокой надежности и производительности, чтобы убедить общественность в своих признанных способностях.

Общий рынок ВЧ усилителей мощности.

Чтобы обеспечить надлежащее поддержание ключевых показателей силовых ВЧ-транзисторов в автоматизированной среде сборки, необходимы этапы управления технологическим процессом. При рассмотрении вариантов мониторинга и управления изменениями процесса существует два отдельных подхода; пассивных и активных методов управления.

Шаги пассивного управления обычно состоят из изменений в базовом процессе, которые уменьшают вариации или улучшают общее качество сборки. Эти изменения могут быть в форме использования другого оборудования или замены одного сборочного материала другим. Одним из таких примеров может быть переключение с дозатора Time Pressure на струйный насос для дозирования клея. Ожидается, что струйный насос будет лучше регулировать объем и будет менее чувствителен к неровностям поверхности, но будет изменять последовательность сборки для каждой сборки.

Что касается конкретных шагов управления, доступных для транзисторов ВЧ-усилителя мощности, важными являются регулирование расхода, согласованность линии соединения, качество припоя и размещение кристалла. Инструменты, доступные для управления дозированием, включают как пассивные, так и активные этапы управления. Для пассивных материалов существуют различные варианты дозирования, которые можно оборудовать склеивающим устройством Palomar. Стандартная система давления времени является самой простой, но не дает многого в области контроля. В шнековом насосе используется метод дозирования с регулируемым объемом, но он по-прежнему чувствителен к изменениям поверхности и колебаниям температуры жидкости. Струйный насос имеет системы контроля температуры и объема со встроенным нагревательным блоком и клеевой камерой с точным управлением клапаном. Струйный насос также не чувствителен к каким-либо впадинам или пикам на поверхности, которые в противном случае могли бы вызвать нарушение схемы для других систем дозирования. Причина неравномерного дозирования связана с капиллярным действием и поверхностным натяжением, которые помогают вытягивать клей из иглы для срочных и шнековых растворов; когда клей теряет контакт с поверхностью, он скапливается на игле, а не откладывается. Поскольку струйный блок может дозировать от 150 мил благодаря своему механизму, который должен быстро выбрасывать маленькие шарики клея на подложку, качество поверхности упаковки мало влияет на общий контроль объема и постоянство рисунка для струйного насоса. решение.

Шаги активного контроля включают в себя отдельный оператор процесса для визуальной проверки схемы дозирования на поверхности подложки перед размещением штампа. На этом шаге будет проверена регулировка громкости и качество паттерна, но увеличится время цикла. Активный шаг может амортизироваться для нескольких сборок, если он настроен на выполнение только один раз за каждые 90 353 x 90 354 запусков, что невозможно для шагов пассивного управления. Гибкость шагов активного управления делает их привлекательным вариантом при разработке нового процесса или устройства.

Различные варианты манипулятора горячей направляющей являются примерами пассивного управления, используемого для обеспечения надлежащей температуры для регулирования качества припоя. Программное обеспечение, используемое для запуска обработчика, является примером активного элемента управления.

Средства активного контроля для регулирования дозирования состоят в основном из визуальной проверки для проверки объема дозирования и однородности рисунка. Эти этапы возможны при использовании инструментов Palomar VisionPilot ® в машине Palomar 3880-II Die Bonder. Эти алгоритмы распознавания шаблонов предупреждают оператора или останавливают программу, если фактическая дозировка слишком сильно отклоняется от ожидаемого шаблона. Например, если намерением был чистый узор звезды, но одна или две «ножки» звезды отсутствуют или имеют пробелы, то система зрения улавливает это и принимает меры. Кроме того, бондер также устанавливает ограничения на общую ширину/объем рисунка и может привести к несостоятельности адгезивных отложений, имеющих слишком большой или слишком маленький объем. Эти проверки размещаются в любом месте программы и с любой желаемой периодичностью. Также можно создать «диагностический» шаг дозирования для выполнения каждой сборки «x», где можно использовать более сложный (или простой) шаблон для проверки качества дозирования/клея.

VisionPilot ® Радиолокационная привязка поврежденной поверхности кристалла.

При попытках сохранить однородность линии склеивания в первую очередь необходимо решить неровности клея и вариации поверхности. Поскольку только что обсуждалось управление дозированием клея, качество поверхности будет предметом обсуждения в связи с проблемами повторяемости линии склеивания. Обычные методы размещения основаны на подходе с «управлением усилием», то есть операция захвата и размещения управляется приложением заданного количества силы после контакта с поверхностью. При помещении штампа в клей на шероховатой поверхности эта точка контакта и необходимое усилие могут варьироваться, особенно если в упаковке есть какие-либо высокие точки по сравнению со средней высотой поверхности. Таким образом, при стремлении к заданной толщине линии склеивания более важна возможность достижения определенной высоты независимо от силы. Однако это создает проблему, если заданная высота поверхности не повторяется, например, из-за изменения общей толщины упаковки. Даже разница в несколько микрон может повлиять на целостность линии склеивания, поэтому рекомендуется сначала измерить высоту поверхности с точностью до микрона. На клеевом прессе это делается путем приземления или с помощью бесконтактного метода, такого как конфокальный датчик. Этот датчик чрезвычайно быстр и воспроизводим, что позволяет довольно быстро проводить несколько измерений для наиболее точного понимания поверхности упаковки. Этот пассивный метод можно использовать для обеспечения повторяемости линии соединения для каждой сборки. Тот же конфокальный датчик можно даже использовать для проверки высоты штампа после установки для проверки толщины линии соединения и наклона штампа по отношению к измерениям поверхности, сделанным ранее.

Для предотвращения повреждения компонентов в целом или даже просто для наблюдения за размещением штампа можно очень эффективно использовать систему технического зрения для склеивания штампов. Часто простого шага активного управления технологическим процессом, состоящего из одного эталона, может быть достаточно, чтобы предотвратить повторное смещение или последующее повреждение компонента. Этого можно достичь с помощью уникальной функции системы отсчета VisionPilot ® , называемой способностью «оценивать беспорядок». По сути, алгоритмы распознавания образов могут использовать избыточные данные (т. е. беспорядок), возникающие из-за мусора, сколов и царапин, чтобы снизить заданную «оценку» для эталона. Это позволяет отбраковывать штамп из-за повреждения или чистоты. Использование этого метода перед началом любой сборки позволяет сортировать штампы во время фактического процесса сборки, чтобы предотвратить любые потери материала. Также можно использовать эту же «проверку повреждения чипа» после установки, чтобы избежать любых случаев, когда повреждение было нанесено каким-либо мусором, собранным на вакуумном инструменте — ситуация, когда отсутствие проверки может привести к последовательному разрушению устройства, пока оно не будет обнаружено намного позже. линия. На этом этапе управления также можно одновременно проверять повторяемость размещения штампа с точки зрения X, Y и Theta, что еще больше расширяет доступные варианты управления.

Заключение

Нельзя недооценивать важность управления процессами на рынках, требующих как высокого спроса, так и высокой надежности. Эти шаги не только обеспечивают требуемую производительность устройства, но и значительно ускоряют процесс обучения и отработки последовательности проектирования и сборки. На ранних стадиях продукта разумно и, вероятно, необходимо реализовать несколько высокочастотных активных мер контроля процесса. Со временем целью станет переход к более пассивным схемам управления и, наконец, поиск решений, позволяющих снизить потребность в управлении технологическими процессами. Управление процессом и производительность всегда будут тонким балансом в любом процессе, но понимание имеющихся инструментов и их разумное и коллективное использование, безусловно, гарантирует оптимальный путь к максимальному объему производства без ущерба для качества или производительности.

Чтобы узнать больше о балансировании пропускной способности и управления технологическим процессом, прочитайте нашу техническую статью: Балансирование пропускной способности и управления технологическим процессом для ВЧ-усилителей мощности.

Загрузите эти ресурсы для получения дополнительной информации:

3880-II Брошюра по склеиванию штампов Энергетика и экологическая устойчивость с использованием спекания серебра без давления для силовой радиочастотной электроники

—-

Кайл Шефер
Менеджер по маркетингу продукции Palomar
Palomar Technologies, Inc.



Каковы наилучшие советы по сборке усилителей своими руками?

`;

Р. Диллон

Для новичка сборка комплекта усилителя «сделай сам» (DIY) может быть пугающей. Эти комплекты обычно требуют специальных инструментов и навыков пайки для правильной сборки. К счастью, навыки, необходимые для сборки комплектов усилителей своими руками, обычно можно приобрести быстро, и все необходимые инструменты, как правило, доступны для покупки в магазинах электроники, товаров для хобби и в некоторых магазинах товаров для дома. Прежде чем собирать комплект усилителя своими руками, владелец комплекта должен убедиться, что все детали усилителя входят в комплект, и научиться паять. Ему или ей следует также приобрести инструменты для пайки и внимательно прочитать инструкции к набору, прежде чем припаивать какие-либо детали к печатной плате.

Хорошие комплекты усилителя DIY поставляются с распечатанным списком деталей или предоставляются онлайн. Список деталей содержит названия и числовые значения всех компонентов, необходимых для сборки усилителя. Перед выполнением любой работы владелец комплекта должен сравнить название и стоимость каждой детали с деталями, включенными в комплект, чтобы убедиться, что ничего не упущено. Чтобы выяснить значения некоторых частей, ему или ей может понадобиться свериться с диаграммой цветовых диапазонов или таблицей, в которой перечислены коды частей и совпадающие значения. Эти диаграммы доступны в некоторых книгах по электронике и в Интернете.

Сборка усилителей своими руками без опыта пайки не рекомендуется. Можно неправильно припаять компоненты и разрушить их или соединения на печатной плате, что сделает комплект усилителя бесполезным. Перед сборкой усилителя владелец комплекта должен потренироваться в пайке недорогих компонентов, таких как диоды и резисторы, на плате с медным покрытием. Научиться паять можно за несколько дней, а в некоторых случаях и меньше суток.

Для пайки компонентов самодельных усилителей обычно требуются паяльник, влажная губка, приспособление для пайки и бокорезы. Следует использовать качественный паяльник, который быстро нагревается и поддерживает свою температуру. Этот тип инструмента позволяет быстрее паять. Влажная губка очищает жало паяльника, а средство для пайки удерживает плату на месте во время работы. Бокорезы используются для обрезки выводов на компонентах, таких как резисторы и конденсаторы, после их припайки к печатной плате.

Кусачки и инструменты для зачистки проводов, провод и оплетка для удаления припоя также должны находиться в рабочей зоне для пайки. Кусачки и клещи для зачистки проводов режут и зачищают защитный рукав на многожильных и одножильных проводах, чтобы при необходимости его можно было припаять к печатной плате или электронным компонентам. Оплетка для отпайки позволяет удалить лишний припой с печатной платы и позволяет легко и чисто удалить компоненты, которые были припаяны в неправильных местах на печатной плате. Новички часто допускают ошибки при пайке, поэтому крайне важно иметь в наличии оплетку для распайки и знать, как ею пользоваться.

Хотя многие комплекты усилителей для самостоятельной сборки поставляются с печатными платами (PCB), на которых с помощью простых кодов показано, где следует размещать каждый компонент, все же необходимо прочитать инструкции к комплекту, прежде чем собирать его вместе. Чтение инструкций снижает вероятность совершения ошибок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
